Руководство пользователя

CD RDS ПРИЕМНИК

DEH-3110UB

Русский

Благодарим Вас

за покупку этого изделия компании

PIONEER.

Для обеспечения правильности эксплуатации внимательно прочитайте

данное руководство перед первым использованием изделия.

Держите

данное руководство под рукой для обращения к нему в будущем.

Перед началом эксплуатации

Сведения об этом устройстве 4

Совместимость с портативными

аудиоплеерами 4

Посетите наш сайт 4

В случае возникновения неполадок 4

Защита Вашего устройства от кражи 5

–Снятие передней панели 5

–Установка передней панели 5

Управление данным устройством

Описание элементов устройства 6

–Основное устройство 6

–Дополнительный пульт

дистанционного управления 7

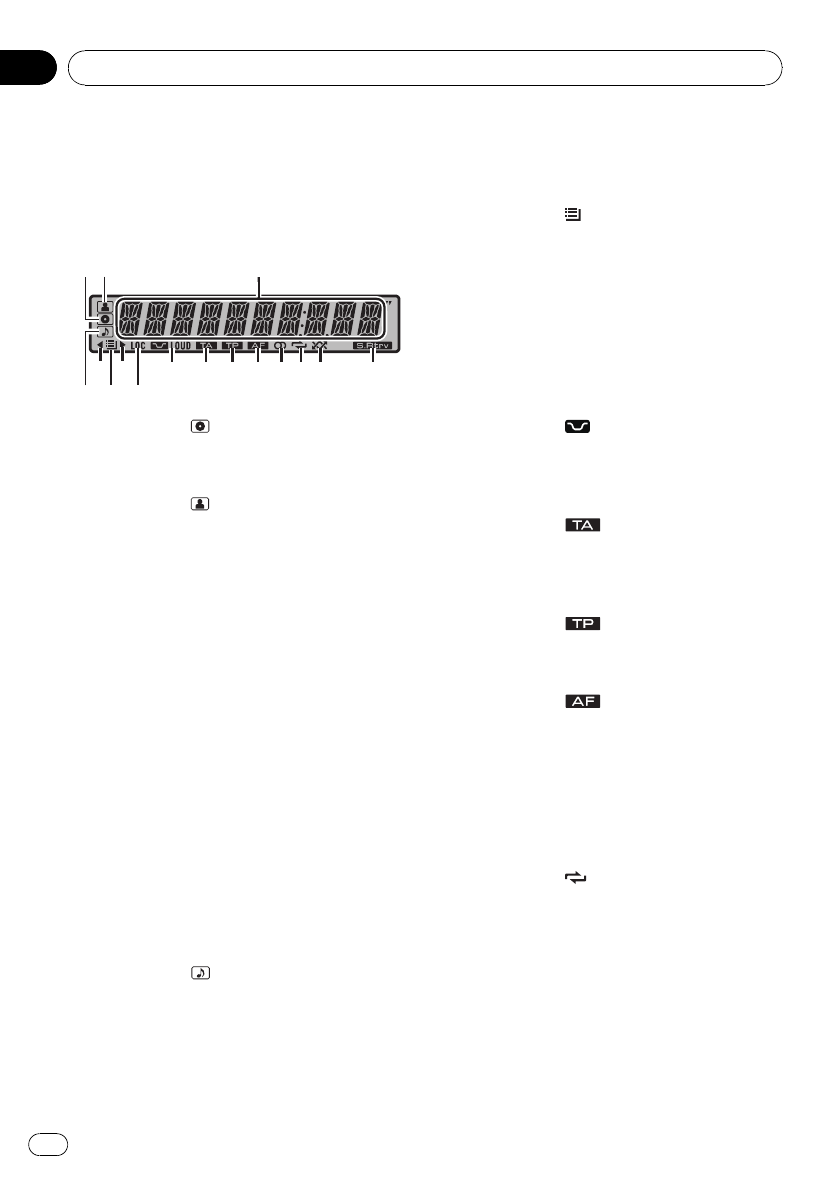

–Индикация на дисплее 8

Основные операции 9

–Включение и выключение

питания 9

–Выбор источника сигнала 9

–Регулировка громкости 9

Тюнер 9

–Основные операции 9

–Запоминание и повторный вызов

радиочастот 10

–Переключение режима RDS

дисплея 10

–Прием радиопередач аварийного

сигнала PTY 11

–Знакомство с расширенными

функциями 11

–Запоминание частот самых мощных

трансляций 11

–Настройка на мощные сигналы 11

–Выбор альтернативных частот 12

–Прием дорожных сводок 13

Встроенный проигрыватель компакт—

дисков 13

–Основные операции 13

–Отображение текстовой

информации диска 14

–Выбор дорожек из списка названий

дорожек 15

–Выбор файлов из списка имен

файлов 15

–Знакомство с расширенными

функциями 15

–Выбор диапазона повторного

воспроизведения 16

–Воспроизведение дорожек в

произвольной

последовательности 16

–Сканирование папок и дорожек 16

–Приостановка воспроизведения 16

–Использование функции Sound

Retriever 17

Воспроизведение композиций на

портативном USB аудиоплеере/

запоминающем устройстве USB 17

–Основные операции 17

–Отображение текстовой

информации аудиофайла 17

–Выбор файлов из списка имен

файлов 17

–Знакомство с расширенными

функциями 17

Регулировки аудиопараметров 18

–Знакомство с регулировками

аудиопараметров 18

–Использование регулировки

баланса 19

–Использование эквалайзера 19

–Регулировка кривых

эквалайзера 20

–Регулировка тонкомпенсации 20

–Регулировка уровней входных

сигналов 20

Начальные настройки 21

Содержание

Ru

2

–Изменение начальных настроек 21

–Установка часов 21

–Включение или выключение

дежурного режима 21

–Установка шага настройки в FM-

диапазоне 21

–Включение автоматического поиска

PI 22

–Включение вспомогательной

настройки 22

–Выбор цвета подсветки 22

–Настройка языка 23

Другие функции 23

–Использование дополнительного

источника сигнала(AUX) 23

Соединения

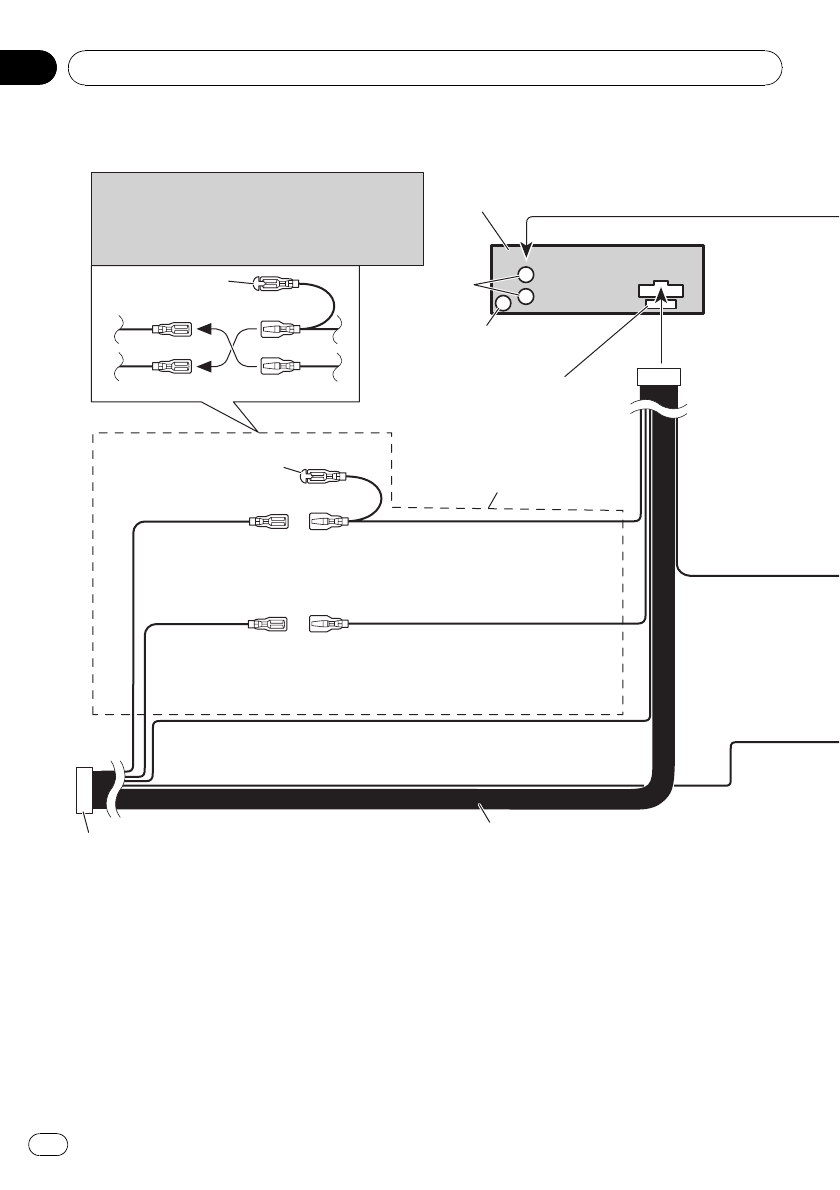

Схема подключения 26

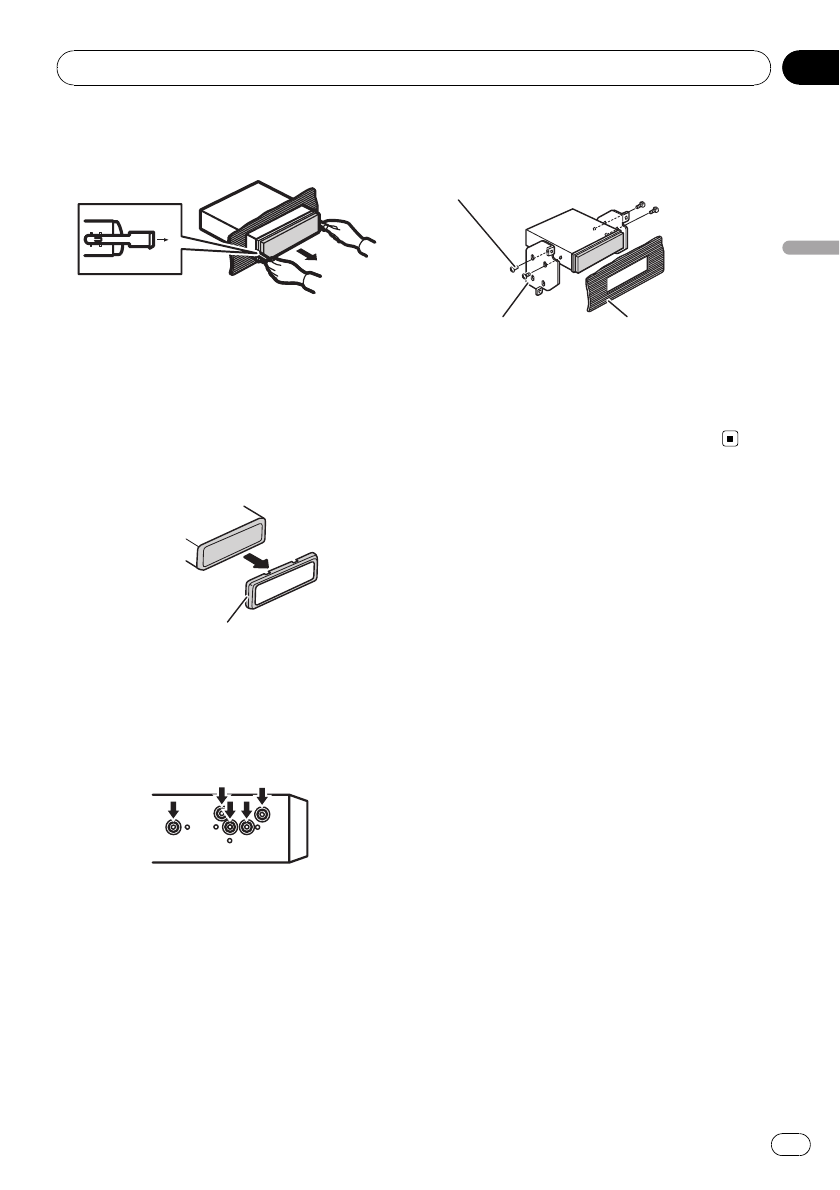

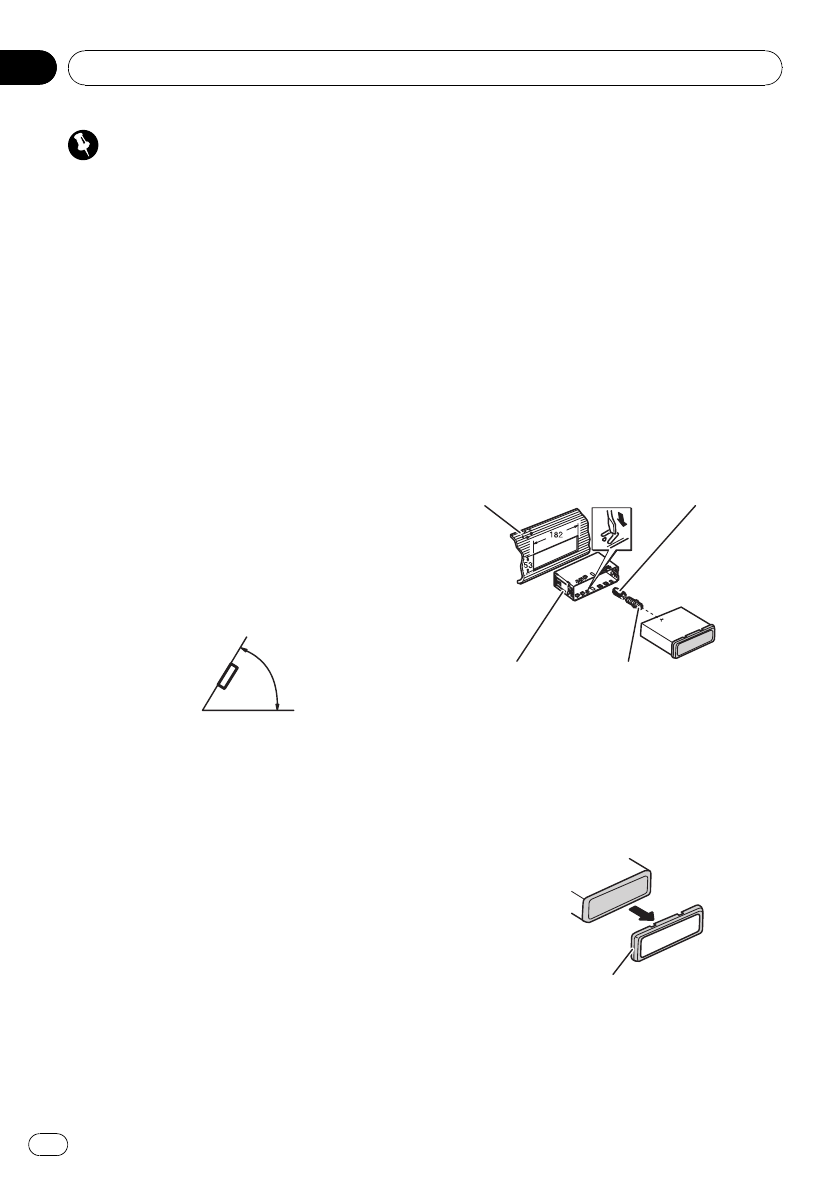

Установка

Переднее/заднее крепление стандарта

DIN 28

–Переднее крепление стандарта

DIN 28

–Заднее крепление стандарта

DIN 29

Дополнительная информация

Сообщения об ошибках 30

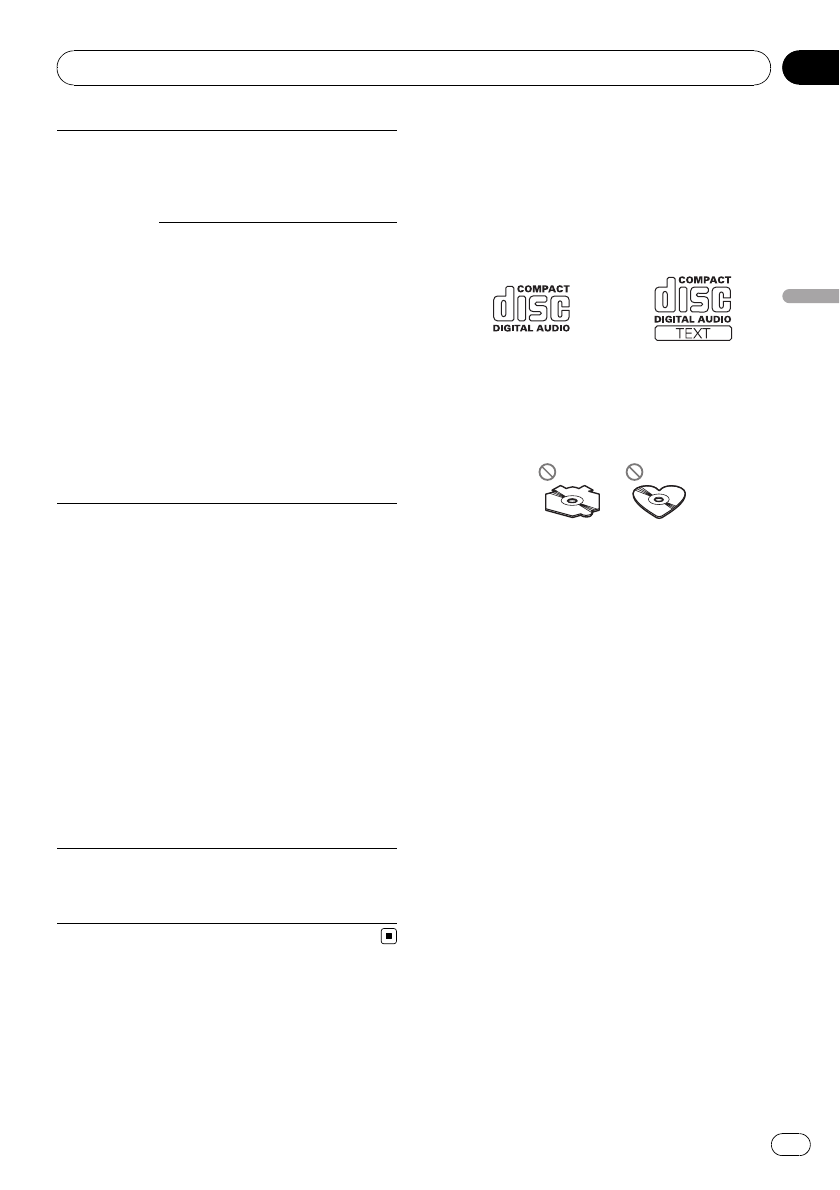

Рекомендации по обращению с дисками и

проигрывателем 31

Двойные диски 32

Совместимость с форматами сжатия

данных 32

Обращение с изделием и дополнительная

информация 33

–Сжатые аудиофайлы,записанные

на диск 33

–USB аудиоплеер/запоминающее

устройство USB 33

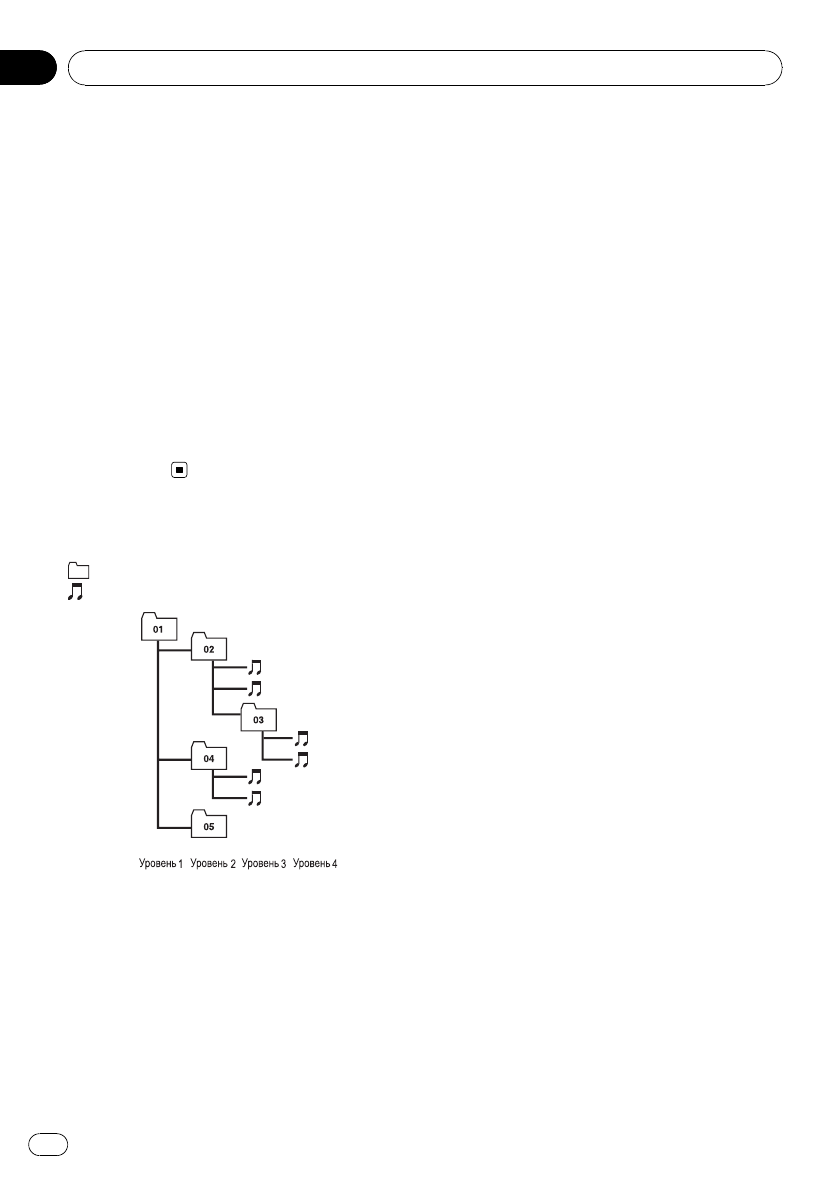

Пример иерархии 34

–Последовательность аудиофайлов

на диске 34

–Последовательность файлов на

запоминающем устройстве USB 34

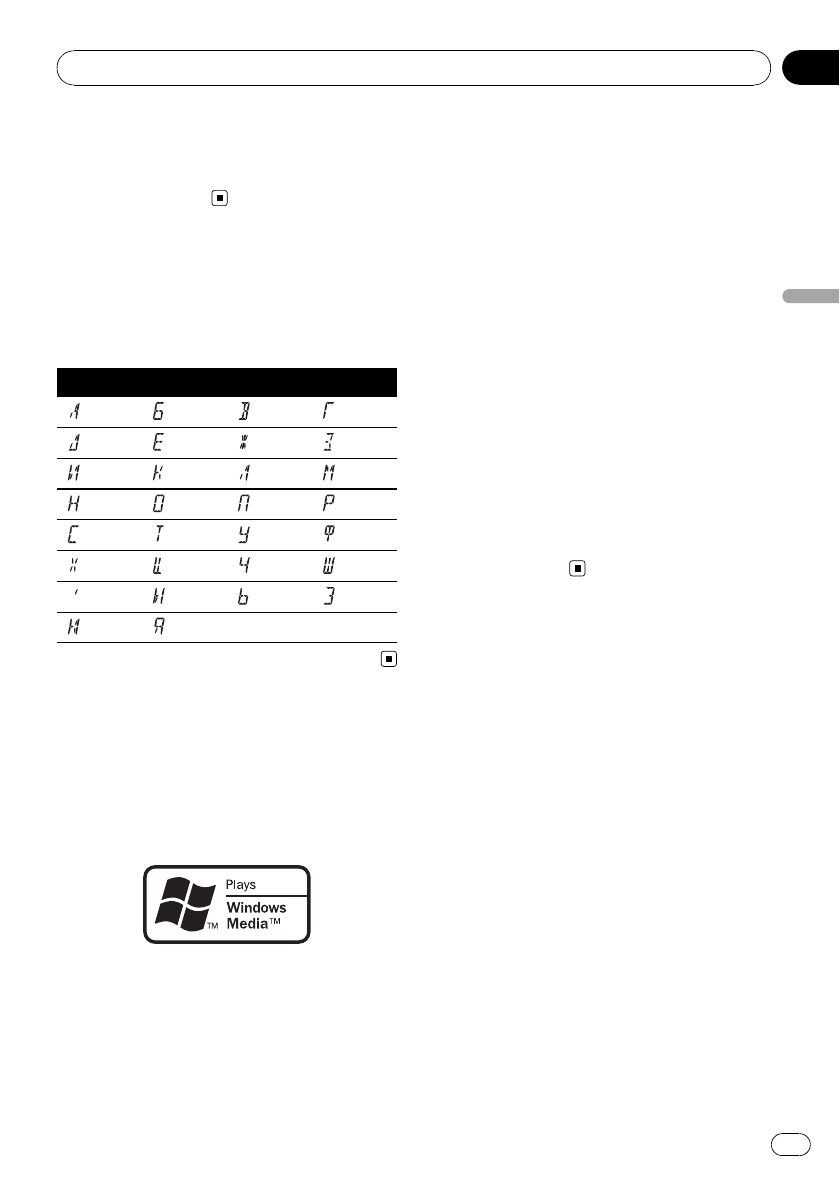

Таблица символов для русского

языка 35

Обозначение товарного знака и знака

защиты авторских прав 35

Технические характеристики 36

Ru 3

Содержание

Сведения об этом устройстве

Частоты тюнера в этом устройстве рас—

пределены для использования в Европе,

Азии,на Среднем Востоке,Африке и Океа—

нии.При использовании в других регионах

качество приема может быть плохим.Функ—

ция RDS (радиовещательная система

передачи информации)доступна только в

регионах,в которых имеются FM-станции,

передающие сигналы RDS.

ВНИМАНИЕ

!Не допускайте попадания жидкости на

данное устройство.Это может повлечь по—

ражение электрическим током.Кроме того,

попадание жидкости в устройство может

стать причиной его выхода из строя,

перегрева и появления дыма.

!Держите это руководство под рукой в

качестве справочника по правилам эк—

сплуатации и мерам предосторожности.

!Всегда сохраняйте уровень громкости до—

статочно низким,чтобы Вы могли слышать

звуки снаружи машины.

!Оберегайте это устройство от воздействия

влажности.

!При отключении или разряде батареи пам—

ять предварительных настроек будет

стерта и потребуется ее повторное про—

граммирование.

Совместимость с

портативными

аудиоплеерами

Сведения о типе портативного USB

аудиоплеера/запоминающего устройства

USB необходимо уточнить у производителя

устройства.

Данное устройство поддерживает следую—

щие типы запоминающих устройств/фор—

маты файлов:

—Портативные аудиоплееры и запоми—

нающие устройства USB стандарта

MSC (Mass Storage Class)

—Воспроизведение файлов формата

WMA, MP3 иWAV

ВНИМАНИЕ

Pioneer не несет ответственности за потерю

данных на портативном USB аудиоплеере/за—

поминающем устройстве USB, даже если эти

данные будут потеряны во время использова—

ния данного устройства.

Посетите наш сайт

Посетите наш сайт:

http://www.pioneer-rus.ru

!Зарегистрируйте приобретенное

изделие.Мы сохраним сведения о

Вашей покупке,что поможет Вам ссы—

латься на эту информацию в случае

страхового требования по причине

потери или кражи.

!Самую свежую информацию о Pioneer

Corporation можно получить на нашем

веб—сайте.

В случае возникновения

неполадок

При неполадках в работе этого изделия

свяжитесь с торговым представителем

компании—производителя или с ближайшим

сервисным пунктом Pioneer.

Перед началом эксплуатации

Ru

4

Раздел

01

Защита Вашего устройства

от кражи

В целях предотвращения кражи переднюю

панель можно снимать.

Важно

!Соблюдайте осторожность при снятии и

установке передней панели.

!Оберегайте переднюю панель от сильных

ударов.

!Предохраняйте переднюю панель от воз—

действия прямого солнечного света и вы—

соких температур.

!Прежде чем снять переднюю панель,обя—

зательно отсоедините устройство USB и

кабель AUX/USB. В противном случае

можно повредить ресивер,подключенное

устройство или элементы салона автомо—

биля.

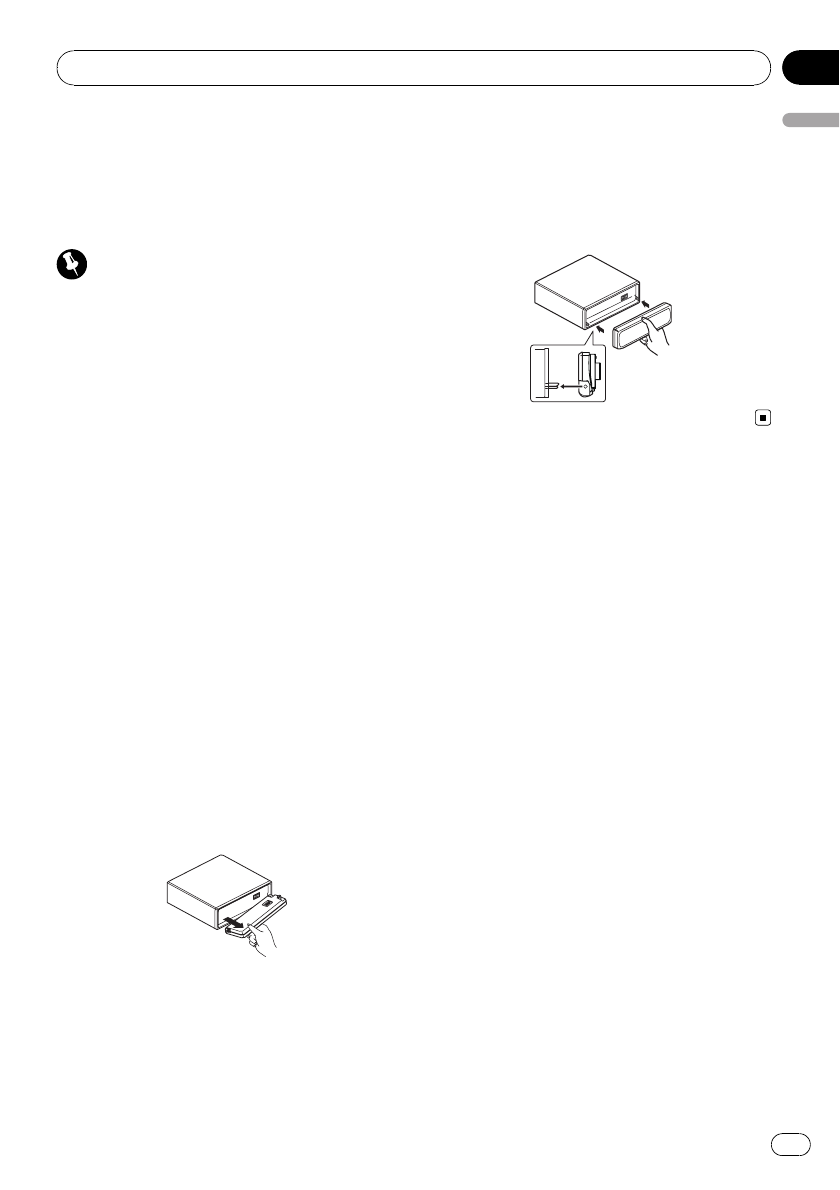

Снятие передней панели

1Нажмите OPEN,чтобы открыть

переднюю панель.

2Возьмитесь за левую сторону

передней панели и осторожно потяните

ее наружу.

Старайтесь избегать чрезмерного сдавли—

вания передней панели,не роняйте ее на

пол,не допускайте попадания на нее воды

или других жидкостей во избежание нео—

братимых повреждений.

3Поместите переднюю панель в за—

щитный футляр,предназначенный для

безопасного хранения.

Установка передней панели

%Для повторной установки передней

панели приложите ее к основному ус—

тройству и прочно защелкните в фикса—

торах держателя.

Перед началом эксплуатации

Ru 5

Раздел

01

Перед началом эксплуатации

Описание элементов

устройства

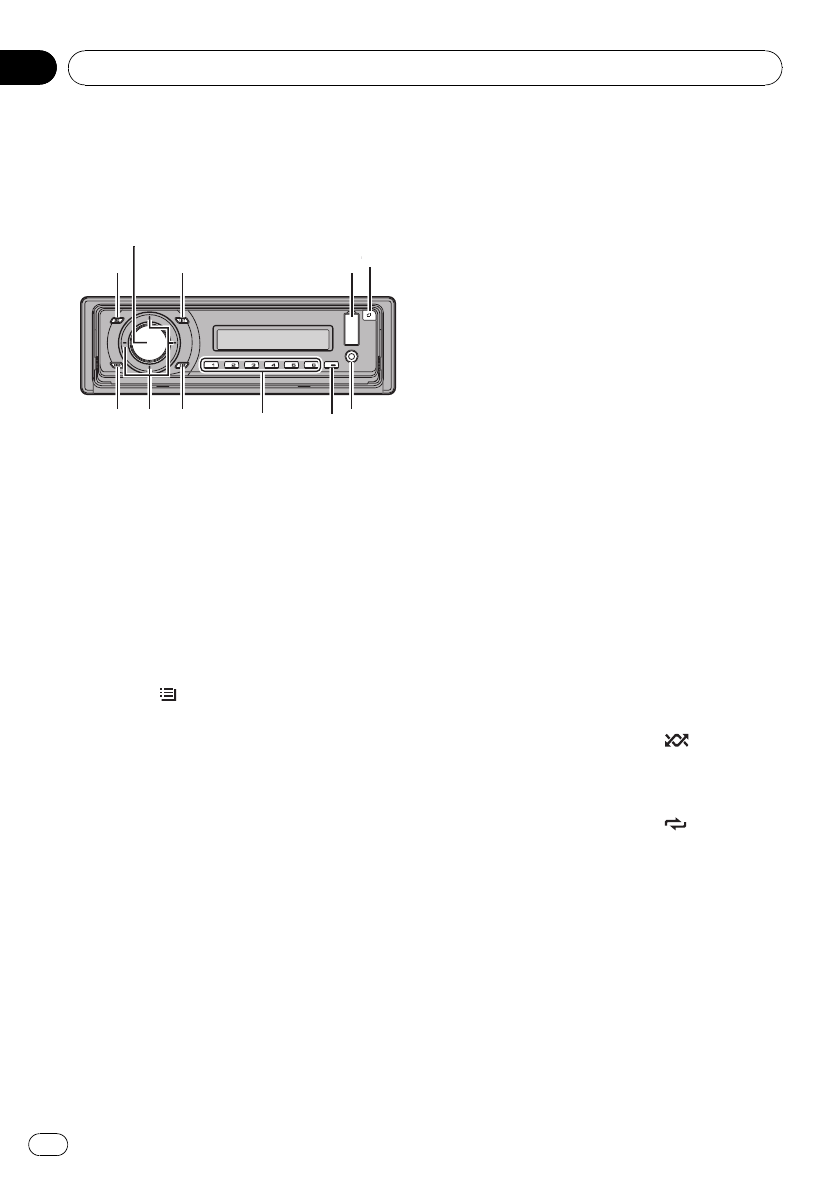

Основное устройство

1Кнопка SRC/OFF

Это устройство включается при выборе

источника сигнала.Нажмите,чтобы

перебрать все доступные источники сиг—

нала.

2MULTI-CONTROL

Поверните,чтобы увеличить или умень—

шить громкость.

Также используется для управления

функциями.

3Кнопка /LIST

Нажатием производится вывод на ди—

сплей списка названий дисков,списка

названий дорожек,списка папок или

списка файлов.

4USB порт

Используется для подключения USB-

аудиоплеера/запоминающего устройства

USB.

!Перед подключением откройте кры—

шку разъема USB.

!Для подключения портативного USB-

аудиоплеера/запоминающего устрой—

ства USB кUSB порту используйте

кабель USB. Поскольку USB-

аудиоплеер/запоминающее устрой—

ство USB в подключенном состоянии

выступают из устройства,подключать

их непосредственно к разъему опас—

но.

Интерфейсный кабель USB Pioneer

CD-U50E можно приобрести отдель—

но.За дополнительной информацией

обращайтесь к Вашему дилеру.

5Кнопка OPEN

Нажмите,чтобы открыть переднюю

панель.

6Вход AUX (стереоразъем 3,5 мм)

Для подключения дополнительного ус—

тройства.

7Кнопка TA/AF

Нажмите,чтобы включить или выклю—

чить функцию TA. Нажмите и удержи—

вайте,чтобы включить или выключить

функцию AF.

8Кнопки с 1по 6

Нажмите для выбора предварительной

настройки.Также используется для

управления функциями.

!Можно использовать 1/S.Rtrv для

управления функцией S.RTRV (техно—

логия преобразования звука).

!Можно использовать 2/PAUSE для

управления функцией PAUSE (пауза).

!Можно использовать 5/для

управления функцией RANDOM (вос—

произведение в произвольной по—

следовательности).

!Можно использовать 6/для

управления функцией REPEAT (по—

вторное воспроизведение).

9Кнопка DISP/BACK/SCRL

Нажмите,чтобы выбрать различные

режимы дисплея.

Чтобы прокрутить текстовую информа—

цию,нажмите и удерживайте кнопку.

При работе с меню нажмите для возвра—

та к предыдущему экрану.

При работе с меню нажмите и удержи—

вайте в нажатом положении для возвра—

та к главному меню.

Управление данным устройством

Ru

6

Раздел

02

aКнопки a/b/c/d

Нажмите,чтобы произвести ручную на—

стройку с поиском,ускоренную перемот—

ку вперед,назад и использовать

функции поиска дорожки.Также исполь—

зуется для управления функциями.

!При работе с меню

—Нажатие на кнопку aсоответствует

повороту MULTI-CONTROL вправо.

—Нажатие на кнопку bсоответствует

повороту MULTI-CONTROL влево.

—Нажатие на кнопку cсоответствует

нажатию на кнопку

DISP/BACK/SCRL.

—Нажатие на кнопку cсоответствует

удерживанию нажатой кнопки

DISP/BACK/SCRL.

—Нажатие на кнопку dсоответствует

нажатию MULTI-CONTROL.

—Нажатие на кнопку dсоответствует

удерживанию нажатым переклю—

чателя MULTI-CONTROL.

!При работе со списками

—Нажатие на кнопку aсоответствует

повороту MULTI-CONTROL влево.

—Нажатие на кнопку bсоответствует

повороту MULTI-CONTROL вправо.

—Нажатие на кнопку cсоответствует

нажатию на кнопку

DISP/BACK/SCRL.

—Нажатие на кнопку cсоответствует

удерживанию нажатой кнопки

DISP/BACK/SCRL.

—Нажатие на кнопку dсоответствует

нажатию MULTI-CONTROL.

—Нажатие на кнопку dсоответствует

удерживанию нажатым переклю—

чателя MULTI-CONTROL.

bКнопка BAND/ESC

Нажмите,чтобы выбрать из трех FM-

диапазонов и MW/LW-диапазонов.

При работе с меню нажмите для возвра—

та к обычному экрану.

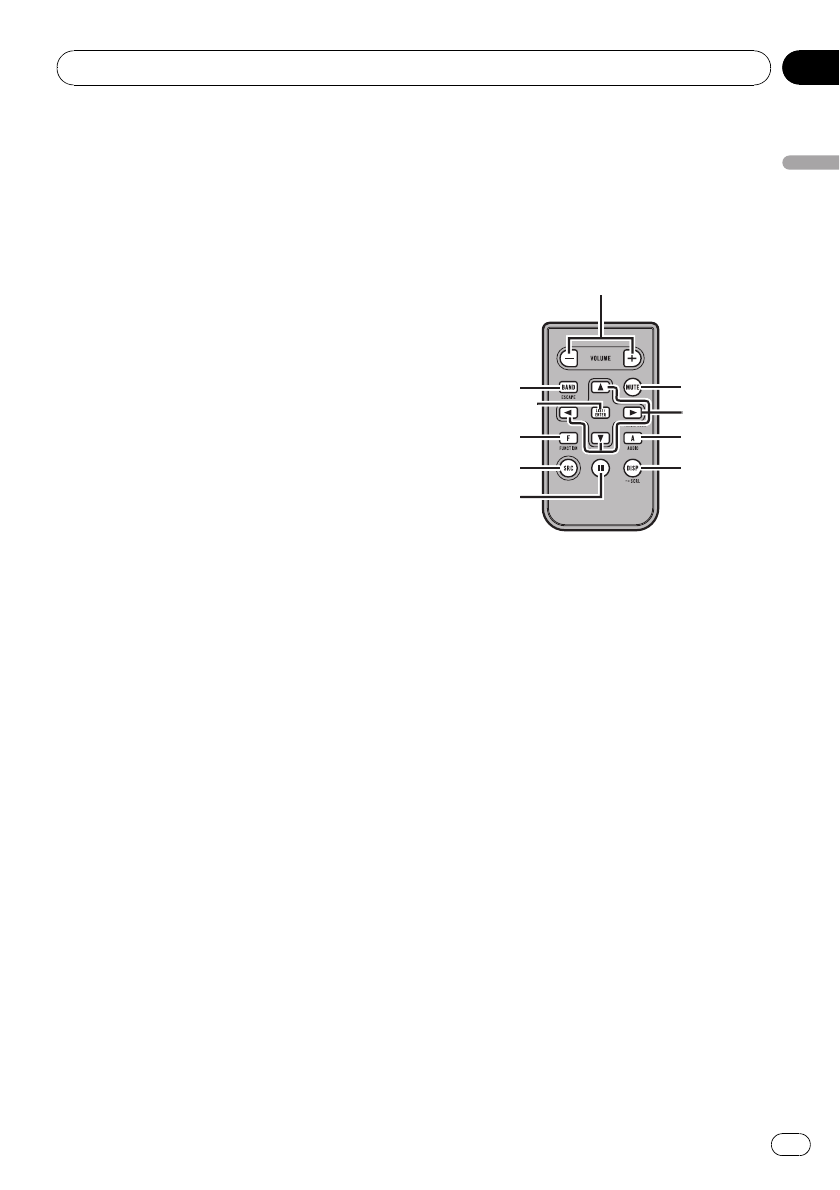

Дополнительный пульт

дистанционного управления

Пульт дистанционного управления CD-

R320 продаётся отдельно.

Функционирует так же,как кнопки на основ—

ном устройстве.

cКнопки VOLUME

Нажмите,чтобы увеличить или умень—

шить громкость.

dКнопка MUTE

Нажмите,чтобы выключить звук.Чтобы

включить звук,нажмите еще раз.

eКнопка AUDIO

Используется для выбора аудиофунк—

ций.

fКнопка e

Нажмите,чтобы включить или выклю—

чить паузу.

gКнопка FUNCTION

Нажмите для выбора функций.

Нажмите и удерживайте для вызова

меню начальных настроек при вы—

ключенных источниках сигнала.

hКнопка LIST/ENTER

Нажатием производится вывод на ди—

сплей (в зависимости от источника сиг—

нала)списка названий дисков,списка

названий дорожек,списка папок или

списка файлов.

Управление данным устройством

Ru 7

Раздел

02

Управление данным устройством

Нажмите данную кнопку,находясь в ра—

бочем меню,для управления функция—

ми.

Индикация на дисплее

3

57

9 a b c def g

12

1Индикатор (диск)

Появляется при отображении названия

диска (альбома)на основном дисплее.

2Индикатор (исполнитель)

Появляется при отображении имени ис—

полнителя диска (дорожки)на основном

дисплее.

3Основной сектор дисплея

Отображает диапазон,рабочую частоту,

время,прошедшее с начала воспроиз—

ведения,и информацию о других на—

стройках.

!Тюнер

На дисплее отображаются диапазон и

частота.

!RDS

На дисплее отображается название

программы, PTY—информация и

текстовая информация.

!Встроенный проигрыватель компакт—

дисков и USB-аудиоплеер

Отображаются текстовая информа—

ция и время,прошедшее с начала

воспроизведения.

4Индикатор (композиция)

Появляется при отображении названия

композиции (песни)на основном

дисплее.

Также появляется при выборе пригодно—

го для воспроизведения аудиофайла во

время работы со списком.

5Индикатор c

Отображается при наличии верхнего

уровня папки или меню.

6Индикатор (список)

Появляется при работе со списком.

7Индикатор d

Отображается при наличии нижнего

уровня папки или меню.

8Индикатор LOC

Появляется при включении местного по—

иска.

9Индикатор LOUD (тонкомпенса—

ция)

Появляется при включении режима тон—

компенсации.

aИндикатор (прием дорожных

сводок)

Появляется,когда включена функция TA

(режим ожидания дорожных сводок).

bИндикатор (TP)

Появляется,когда радиоприемник на—

строен на TP-станцию.

cИндикатор AF (поиск альтерна—

тивных частот)

Загорается при включении функции AF

(поиск альтернативных частот).

dИндикатор 5(стерео)

Появляется,когда вещание на выбран—

ной частоте ведется в режиме стерео.

eИндикатор (повторное воспроиз—

ведение)

Указывает,что включен режим повторно—

го воспроизведения дорожки.

Также показывает,что включен режим

повторного воспроизведения компози—

ций одной папки.

Управление данным устройством

Ru

8

Раздел

02

fИндикатор (в произвольной по—

следовательности)

Показывает,когда включено воспроиз—

ведение в произвольной последователь—

ности.

gИндикатор (Sound Retriever,

технология преобразования звука)

Появляется при включении режима

Sound Retriever.

Основные операции

Включение и выключение

питания

Включение устройства

%Нажмите кнопку SRC/OFF,чтобы

включить устройство.

Выключение устройства

%Нажмите и удерживайте кнопку

SRC/OFF,пока устройство не выключит—

ся.

Выбор источника сигнала

Вы можете выбрать источник сигнала для

прослушивания.

%Нажмите SRC/OFF несколько раз,

чтобы выбрать один из следующих ис—

точников сигнала.

TUNER (тюнер)—CD (встроенный проигры—

ватель компакт—дисков)—USB (USB)—AUX

(вспомогательное устройство (AUX))

Примечания

!Источник звука не изменится в следующих

случаях.

—При отсутствии диска в устройстве.

—Если AUX (вспомогательный вход)вы—

ключен (см.стр. 22).

!По умолчанию для AUX установлено зна—

чение “включен”.Если AUX не использует—

ся,отключите его (см.

Включение

вспомогательной настройки

на стр. 22).

!Зарядка портативного аудиоплеера,по—

дключенного к вспомогательному входу

AUX, от источника питания автомобиля

может стать причиной возникновения

помех.В этом случае отсоедините заряд—

ное устройство.

!Когда голубой/белый провод этого устрой—

ства подключен к реле панели управления

автомобильной антенной,антенна на авто—

мобиле выдвигается при включении источ—

ника сигнала этого устройства.Чтобы

втянуть антенну,выключите источник сиг—

нала.

Регулировка громкости

%Поверните MULTI-CONTROL,чтобы

отрегулировать уровень громкости.

Тюнер

Основные операции

%Выбор диапазона

Нажмите BAND/ESC.

#Нажимайте BAND/ESC,пока не отобразит—

ся нужный диапазон:F1,F2,F3 для FM или

MW/LW.

!FM-диапазоны охватывают следующие

диапазоны частот:

F1:от 65 МГц до 74 МГц

F2,F3:от 87,5 МГц до 108 МГц

%Ручная настройка (пошаговая)

Нажмите кнопку cили d.

%Автоматический поиск

Нажмите и удерживайте кнопку cили d,а

затем отпустите.

#Вы можете отменить настройку с поиском

кратким нажатием cили d.

#При нажатии и удерживании кнопки cили

dможно пропускать радиостанции.Настрой—

ка с поиском начнется,как только Вы отпу—

стите кнопку cили d.

Управление данным устройством

Ru 9

Раздел

02

Управление данным устройством

Примечания

!Можно включить или выключить функцию

AF (поиск альтернативных частот)данного

устройства.Для обычной настройки функ—

ция AF должна быть выключена (смотрите

в стр. 12).

!Не все станции предоставляют услугу

RDS.

!Такие функции RDS, как AF иTA, доступны

только в том случае,если Ваш радио—

приемник настроен на RDS-станцию.

Запоминание и повторный

вызов радиочастот

Вы можете сохранить в памяти устройства

до шести частот радиостанций для по—

следующего быстрого вызова.

!В памяти можно сохранить до шести

станций каждого диапазона.

%Если Вы нашли частоту,которую

хотели бы сохранить в памяти,нажмите

одну из кнопок предварительной на—

стройки с 1по 6и удерживайте ее,пока

номер предварительной настройки не

прекратит мигать.

Сохраненную в памяти частоту радиостан—

ции можно вызвать нажатием кнопки пред—

варительной настройки.

#Пока отображается дисплей частоты,Вы

также можете нажатием кнопки aили bвы—

звать из памяти частоты радиостанций,на—

значенные номерам предварительной

настройки.

Переключение режима RDS

дисплея

RDS (радиовещательная система перед—

ачи информации)транслирует неслыши—

мые сигналы,облегчающие поиск

радиостанций.

%Нажмите DISP/BACK/SCRL.

Нажмите DISP/BACK/SCRL несколько раз

для выбора следующих настроек:

Название программы—Информация PTY

—Частота

#На дисплее на восемь секунд появится ин—

формация PTY и частота.

Список PTY

Код Тип программы

NEWS Новости

AFFAIRS Текущая информация

INFO Общая информация и сообщения

SPORT Спортивные новости

WEATHER Метеорологические сводки/метео—

рологическая информация

FINANCE Отчеты с фондового рынка,

коммерция,торговля и т.п.

POP MUS Популярная музыка

ROCK MUS Современная музыка

EASY MUS Легкая музыка

OTH MUS Музыка неопределенного стиля

JAZZ Джаз

COUNTRY Музыка кантри

NAT MUS Национальная музыка

OLDIES Старая музыка,золотая коллекция

FOLK MUS Народная музыка

L. CLASS Легкая классическая музыка

CLASSIC Классическая музыка

EDUCATE Образовательные программы

DRAMA Радиопостановки и сериалы

CULTURE Национальная или региональная

культура

SCIENCE Природа,наука и техника

VARIED Развлекательные программы

CHILDREN Детские программы

SOCIAL Социальные новости

RELIGION Религиозные новости или службы

PHONE IN Ток—шоу

TOURING Программы для путешественников;

не для дорожных сводок

LEISURE Хобби и развлечения

DOCUMENT Документальные программы

Управление данным устройством

Ru

10

Раздел

02

Прием радиопередач

аварийного сигнала PTY

В случае трансляции аварийного сигнала

PTY устройство автоматически примет его

(появится ALARM). По окончании трансля—

ции система вернется к предыдущему ис—

точнику.

!Сообщение об аварии можно отменить,

нажав TA/AF.

Вы также можете отменить передачу со—

общения об аварии,нажав SRC/OFF,

BAND/ESC или MULTI-CONTROL.

Знакомство с расширенными

функциями

1Нажмите MULTI-CONTROL,чтобы вы—

вести на экран основное меню.

2С помощью MULTI-CONTROL вы—

берите FUNCTION.

Поворачивайте для перехода к другому

пункту меню.Нажмите,чтобы выбрать.

3Для выбора функции поворачивайте

MULTI-CONTROL.

BSM (запоминание лучших радиостанций)

—REGION (региональный)—LOCAL (на—

стройка с местным поиском)—TA (режим

ожидания дорожных сводок)—AF (поиск

альтернативных частот)

Примечания

!Чтобы вернуться к предыдущему дисплею,

нажмите DISP/BACK/SCRL.

!Для возврата в основное меню нажмите и

удерживайте кнопку DISP/BACK/SCRL.

!Чтобы вернуть дисплей в исходный режим,

нажмите BAND/ESC.

!Если Вы не воспользуетесь функцией в

течение 30 секунд,экран автоматически

вернется в исходный режим.

!Если выбран диапазон F1 или MW/LW,

для выбора будут доступны только функ—

ции BSM иLOCAL.

Запоминание частот самых

мощных трансляций

Функция BSM (запоминание лучших стан—

ций)позволяет автоматически сохранять в

памяти устройства шесть самых мощных

радиочастот в порядке мощности их сигна—

ла.

1С помощью MULTI-CONTROL вы—

берите BSM в меню функций.

2Нажмите MULTI-CONTROL,чтобы

включить функцию BSM.

#Для отмены режима нажмите

MULTI-CONTROL еще раз.

Настройка на мощные сигналы

Настройка с местным поиском позволяет

Вам настраиваться только на радиостан—

ции с достаточно мощными сигналами для

качественного приема.

1С помощью MULTI-CONTROL вы—

берите в меню функций LOCAL.

2Для отображения установочного

меню нажмите MULTI-CONTROL.

3Поверните MULTI-CONTROL для вы—

бора желаемой настройки.

FM: OFF—LEVEL 1—LEVEL 2—LEVEL 3—

LEVEL 4

MW/LW: OFF—LEVEL 1—LEVEL 2

Настройка LEVEL 4 позволяет осущест—

влять прием только станций с самым силь—

ным сигналом,а уменьшение уровня

настройки позволяет принимать другие

станции по степени убывания интенсивно—

сти сигнала.

4Нажмите кнопку MULTI-CONTROL,

чтобы определить выбор.

#Операция будет выполнена,даже если в

меню выбрана команда отмены до заве—

ршения процесса определения.

Управление данным устройством

Ru 11

Раздел

02

Управление данным устройством

Выбор альтернативных частот

Если качество приема низкое,устройство

автоматически выполнит поиск другой

станции в той же сети.

%Чтобы включить AF, нажмите и удер—

живайте кнопку TA/AF.

#Чтобы выключить AF, нажмите и удержи—

вайте кнопку TA/AF еще раз.

#Включить функцию можно также в меню,

которое вызывается с помощью

MULTI-CONTROL.

Примечания

!Когда включена функция AF, во время на—

стройки с поиском или в режиме BSM на—

страиваются только RDS-радиостанции.

!При вызове предварительно настроенной

станции тюнер может обновить ее частоту

значением из списка AF альтернативных

частот станции.На дисплее не отобра—

жается номер предварительной настройки,

если данные RDS для принятой станции

отличаются от данных для изначально со—

храненной станции.

!Во время поиска AF звук может прерывать—

ся.

!Функцию AF можно включить или выклю—

чить отдельно для каждого FM-диапазона.

Использование функции Поиск PI

(по идентификатору программы)

Если подходящую станцию найти не удает—

ся или качество приема ухудшается,ус—

тройство автоматически выполнит поиск

другой станции со сходной программой.Во

время поиска отображается PI SEEK и при—

глушается звук.

Использование автоматического поиска

PI (по идентификатору программы)для

предварительно настроенных станций

Если не удается вызывать предварительно

настроенные станции,устройство можно

настроить на выполнение поиска PI (по

идентификатору программы)во время вы—

зова предварительной настройки.

!По умолчанию функция автоматическо—

го поиска PI (по идентификатору про—

граммы)выключена.См.раздел

Включение автоматического поиска PI

на стр. 22.

Ограничение станций

региональными программами

При использовании функции AF функция

региональных программ ограничивает

выбор станциями,транслирующими регио—

нальные программы.

1С помощью MULTI-CONTROL вы—

берите в меню функций REGION.

2Нажмите MULTI-CONTROL,чтобы

включить региональную функцию.

#Чтобы выключить функцию,нажмите

MULTI-CONTROL еще раз.

Примечания

!Трансляции региональных программ и

региональные сети организовываются по—

разному в зависимости от страны (т.е.они

могут изменяться в зависимости от зоны

радиовещания,территории государства

или часового пояса).

!Номер предварительной настройки может

исчезнуть с дисплея,если тюнер настроен

на региональную станцию,отличающуюся

от изначально установленной станции.

!Региональную функцию можно включить

или выключить отдельно для каждого FM-

диапазона.

Управление данным устройством

Ru

12

Раздел

02

Прием дорожных сводок

Функция TA (ожидание дорожных сводок)

позволяет автоматически получать дорож—

ные сводки вне зависимости от источника

сигнала,который Вы прослушиваете.Функ—

цию ТА можно активировать как для TP-

станции (станции,передающей информа—

цию о дорожном движении), так и для TP-

станции расширенной сети вещания (стан—

ции,передающей информацию со ссылка—

ми на TP-станции).

1Настройте тюнер на TP-станцию или

станцию расширенной сети вещания,

передающую дорожные сводки TP.

Включится индикатор TP.

2Нажмите кнопку TA/AF,чтобы вклю—

чить режим ожидания дорожных

сводок.

#Чтобы выключить функцию,нажмите

TA/AF еще раз.

3В начале приема дорожной сводки

отрегулируйте громкость TA (дорожных

сводок)с помощью кнопки

MULTI-CONTROL.

Новая установленная громкость сохра—

няется в памяти и будет вызываться для

последующих дорожных сводок.

4Для отмены прослушивания сводки

нажмите кнопку TA/AF во время ее

приема.

Тюнер возвратится к исходному источнику

сигнала,но останется в режиме ожидания

до повторного нажатия кнопки TA/AF.

#Для включения и выключения функции

можно также использовать меню,отобра—

жающееся при использовании переключателя

MULTI-CONTROL.

Примечания

!Система переключается обратно на исход—

ный источник сигнала после приема до—

рожной сводки.

!Во время настройки с поиском или в

режиме BSM при включенной функции ТА

настраиваются только TP-станции и стан—

ции расширенной сети вещания,передаю—

щие дорожные сводки.

Встроенный проигрыватель

компакт—дисков

Основные операции

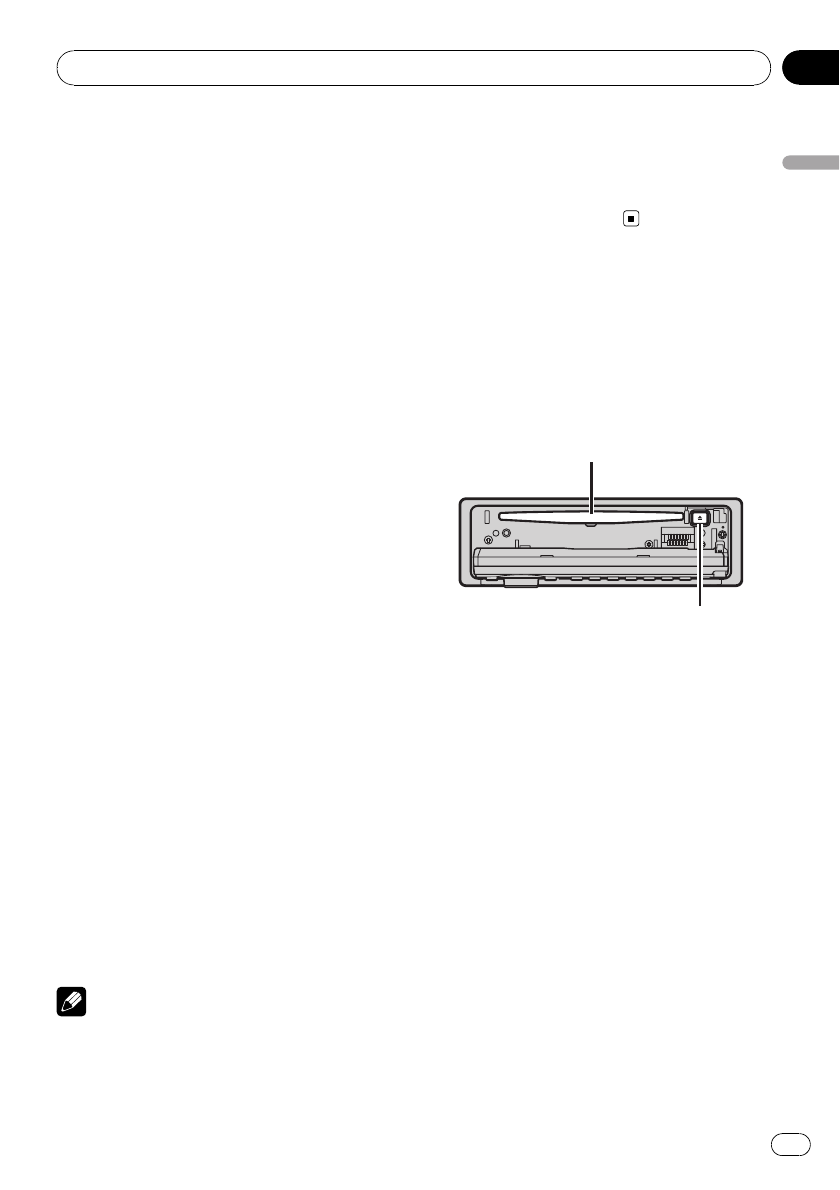

%Откройте переднюю панель

Нажмите OPEN.

Откроется щель для загрузки диска.

Щель для загрузки диска

Кнопка EJECT

#Вставляйте компакт—диск (CD-ROM)

маркированной стороной вверх.

#Во избежание неполадок убедитесь,что

при открытии передней панели никакие

металлические объекты не касаются контак—

тов.

%Извлечение диска (CD-ROM)

Нажмите h(извлечение).

%Выбор папки

Нажмите кнопку aили b.

%Выбор дорожки

Нажмите кнопку cили d.

%Ускоренная перемотка вперед/назад

Нажмите и удерживайте кнопку cили d.

#При включении ускоренной перемотки

вперед или назад при воспроизведении сжа—

тых аудиофайлов звук не воспроизводится.

%Возврат к корневой папке

Нажмите и удерживайте BAND/ESC.

Управление данным устройством

Ru 13

Раздел

02

Управление данным устройством

%Переключение между сжатыми

аудиофайлами и диском CD-DA

Нажмите BAND/ESC.

#Данная операция доступна только при вос—

произведении дисков CD-EXTRA или MIXED-

MODE.

#При переключении между режимами сжа—

того аудиофайла и CD-DA воспроизведение

начинается с первой дорожки диска.

Примечания

!Встроенный проигрыватель компакт—дис—

ков может воспроизводить сжатые аудио—

файлы,записанные на компакт—диск CD-

ROM. (Подробную информацию о типах

воспроизводимых файлов можно найти в

нижеуказанном разделе.См.стр. 33)

!Меры предосторожности при работе с ди—

сками и проигрывателем см.на стр. 31.

!После загрузки диска нажмите кнопку

SRC/OFF,чтобы выбрать встроенный про—

игрыватель компакт—дисков.

!Иногда происходит задержка между нача—

лом воспроизведения диска и появлением

звука.При считывании данных с диска от—

ображается надпись FRMT READ.

!Если на дисплее появляется сообщение

об ошибке,см.

Сообщения об ошибках

на

стр. 30.

!Воспроизведение выполняется по порядку

номеров файлов.Не содержащие файлов

папки пропускаются.(Если папка 01

(КОРНЕВАЯ)не содержит файлов,вос—

произведение начнется с папки 02.)

Отображение текстовой

информации диска

%Нажмите DISP/BACK/SCRL для выбо—

ра текстовой информации.

Для дисков формата CD TEXT

Время воспроизведения—DISC TITLE (на—

звание диска)—ARTISTNAME (имя артиста

на диске)—TRACKTITLE (название дорож—

ки)—ARTISTNAME (имя артиста на до—

рожке)

Для WMA/MP3

Время воспроизведения—FLD NAME (на—

звание папки)—FILE NAME (название

файла)—TRACKTITLE (название дорожки)

—ARTISTNAME (имя исполнителя)—

ALBUMTITLE (название альбома)—

COMMENT (комментарий)—скорость

передачи данных—номер папки и дорожки

Для WAV

Время воспроизведения—FLD NAME (имя

папки)—FILE NAME (имя файла)—частота

дискретизации—номер папки и номер

файла

Примечания

!Вы можете прокручивать название влево,

удерживая кнопку DISP/BACK/SCRL.

!Компакт—диски,содержащие определен—

ную информацию,например,текст и/или

численные данные,относятся к категории

CD TEXT.

!Если текст,записанный в аудиофайле,

содержит символы,не поддерживаемые

этим устройством,то такие символы не от—

ображаются на дисплее.

!Если специальная информация не была

записана на диск,на дисплее будет отоб—

ражаться надпись NO XXXX (например,

NO TITLE).

!Текстовая информация некоторых аудио—

файлов может отображаться неправильно.

!В зависимости от версии iTunes, использо—

ванной для записи файлов МР3на диск,

комментарии могут отображаться непра—

вильно.

!В зависимости от используемой для прео—

бразования файлов в формат WMA версии

Windows Media™Player названия альбо—

мов и другая текстовая информация может

отображаться неправильно.

!При воспроизведении файлов WMA, запи—

санных в режиме VBR (переменная ско—

рость передачи данных), отображается

среднее значение скорости передачи дан—

ных.

Управление данным устройством

Ru

14

Раздел

02

!При воспроизведении файлов МР3, запи—

санных в режиме VBR (переменная ско—

рость передачи данных), вместо значения

скорости передачи данных отображается

VBR.

!Частота дискретизации,отображающаяся

на дисплее,может быть округлена.

Выбор дорожек из списка

названий дорожек

Список названий дорожек позволяет про—

смотреть названия дорожек,записанных

на диске формата CD TEXT, и выбрать

нужную дорожку для воспроизведения.

1Нажмите кнопку /LIST,чтобы

перейти в режим списка названий до—

рожек.

2С помощью MULTI-CONTROL вы—

берите нужное название дорожки.

Поворачивайте для перехода к другой до—

рожке.Нажмите для начала воспроизведе—

ния.

#Чтобы вернуть дисплей в исходный режим,

нажмите BAND/ESC или /LIST.

#Если Вы не воспользуетесь списком в

течение 30 секунд,дисплей автоматически

вернется в исходный режим.

Выбор файлов из списка имен

файлов

Список имен файлов позволяет просмат—

ривать список имен файлов (или папок)и

выбирать один для воспроизведения.

1Нажмите кнопку /LIST,чтобы

перейти в режим списка имен файлов.

На дисплее появятся имена файлов и

папок.

2С помощью MULTI-CONTROL вы—

берите нужное имя файла (или папки).

Поворачивайте для изменения названия

файла или папки.

—выбрав файл,нажмите,чтобы начать

воспроизведение.

—выбрав папку,нажмите для отображения

на дисплее списка файлов (или папок),

находящихся в выбранной папке.

—выбрав папку,нажмите и удерживайте

для воспроизведения композиции в вы—

бранной папке.

#Для возврата к предыдущему списку (к

папке на один уровень выше)нажмите

DISP/BACK/SCRL.

#Для возврата к верхнему уровню списка

нажмите и удерживайте кнопку

DISP/BACK/SCRL.

#Чтобы вернуть дисплей в исходный режим,

нажмите BAND/ESC или /LIST.

#Если Вы не воспользуетесь списком в

течение 30 секунд,дисплей автоматически

вернется в исходный режим.

Знакомство с расширенными

функциями

1Нажмите MULTI-CONTROL,чтобы вы—

вести на экран основное меню.

2С помощью MULTI-CONTROL вы—

берите FUNCTION.

Поворачивайте для перехода к другому

пункту меню.Нажмите,чтобы выбрать.

3Для выбора функции поворачивайте

MULTI-CONTROL.

REPEAT (повторное воспроизведение)—

RANDOM (воспроизведение в произволь—

ной последовательности)—SCAN (скани—

рующее воспроизведение)—PAUSE (пауза)

—S.RTRV (технология преобразования

звука)

Примечания

!Чтобы вернуться к предыдущему дисплею,

нажмите DISP/BACK/SCRL.

!Для возврата в основное меню нажмите и

удерживайте кнопку DISP/BACK/SCRL.

Управление данным устройством

Ru 15

Раздел

02

Управление данным устройством

!Чтобы вернуть дисплей в исходный режим,

нажмите BAND/ESC.

!Если Вы не воспользуетесь данной функ—

цией в течение 30 секунд,то дисплей авто—

матически вернется в исходный режим.

Выбор диапазона повторного

воспроизведения

%Выберите требуемую настройку,на—

жимая кнопку 6/.

!DISC –Повторное воспроизведение всех

дорожек

!TRACK –Повтор текущей дорожки

!FOLDER –Повтор текущей папки

#Если Вы выберете другую папку во время

повторного воспроизведения,диапазон по—

вторного воспроизведения сменится на по—

втор диска.

#Выполнение поиска дорожки или ускорен—

ной перемотки вперед/назад в режиме TRACK

(повтор дорожки)автоматически меняет диа—

пазон повторного воспроизведения на повтор—

ное воспроизведение диска/папки.

#При выборе FOLDER (повтор папки)вос—

произведение вложенных папок этой папки

невозможно.

#Включить функцию можно также в меню,

которое вызывается с помощью

MULTI-CONTROL.

Воспроизведение дорожек в

произвольной

последовательности

Данная функция позволяет воспроиз—

водить дорожки в произвольной последо—

вательности в пределах выбранного

диапазона повторного воспроизведения.

%Нажмите 5/,чтобы включить вос—

произведение в произвольной последо—

вательности.

Воспроизведение дорожек в произвольной

последовательности.

#Чтобы выключить функцию воспроизведе—

ния в произвольной последовательности,на—

жмите 5/еще раз.

#Включить функцию можно также в меню,

которое вызывается с помощью

MULTI-CONTROL.

Сканирование папок и дорожек

В режиме сканирования выполняется

поиск композиции в пределах выбранного

диапазона повторного воспроизведения.

1С помощью MULTI-CONTROL вы—

берите в меню функций SCAN.

2Нажмите MULTI-CONTROL,чтобы

включить сканирующее воспроизведе—

ние.

Будут воспроизводиться первые 10 секунд

каждой дорожки.

3Нажмите MULTI-CONTROL для вы—

ключения сканирующего воспроизведе—

ния,когда Вы найдете нужную дорожку.

#Если дисплей автоматически вернулся в

режим воспроизведения,выберите SCAN

снова,нажимая MULTI-CONTROL.

#После завершения сканирования диска

(папки)снова начнется обычное воспроиз—

ведение дорожек.

Приостановка воспроизведения

%Нажмите 2/PAUSE,чтобы включить

паузу.

Воспроизведение текущей дорожки при—

останавливается.

#Чтобы выключить паузу,нажмите кнопку 2/

PAUSE еще раз.

#Включить функцию можно также в меню,

которое вызывается с помощью

MULTI-CONTROL.

Управление данным устройством

Ru

16

Раздел

02

Использование функции Sound

Retriever

Технология Sound Retriever (технология

преобразования звука)автоматически по—

вышает качество сжатого аудиосигнала,

обеспечивая тем самым насыщенное зву—

чание.

%Выберите требуемую настройку,на—

жимая кнопку 1/S.Rtrv.

OFF (выкл)—1—2

#2эффективней,чем 1.

#Включить функцию можно также в меню,

которое вызывается с помощью

MULTI-CONTROL.

Воспроизведение

композиций на портативном

USB аудиоплеере/

запоминающем устройстве

USB

Подробную информацию о поддерживае—

мых устройствах см.в Совместимость с

портативными аудиоплеерами на стр.4.

Основные операции

%Выбор папки

Нажмите кнопку aили b.

%Выбор дорожки

Нажмите кнопку cили d.

%Ускоренная перемотка вперед/назад

Нажмите и удерживайте кнопку cили d.

%Возврат к корневой папке

Нажмите и удерживайте BAND/ESC.

Примечания

!Оптимальная работа данного устройства

зависит от подключенного портативного

USB аудиоплеера/запоминающего устрой—

ства USB.

!Если папка 01 (КОРНЕВАЯ)не содержит

файлов,воспроизведение начнется с

папки 02.

!Когда портативный USB аудиоплеер с

функцией зарядки аккумулятора подклю—

чается к данному устройству,а ключ зажи—

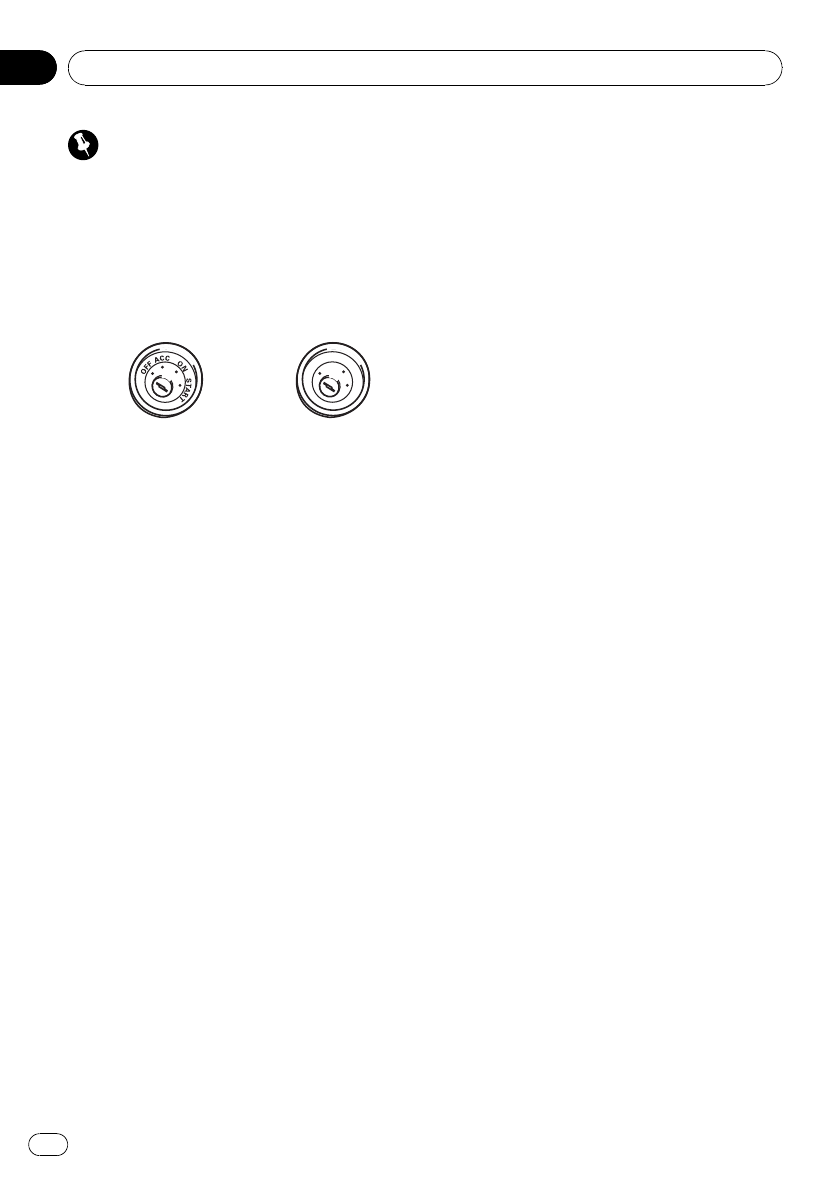

гания при этом находится в положении

ACC или ON, происходит зарядка аккуму—

лятора.

!Вы можете отсоединить портативный USB

аудиоплеер/запоминающее устройство

USB в любой момент,когда захотите заве—

ршить прослушивание.

!Если устройство USB не используется,от—

соедините его от данного устройства.

!При отсоединении портативного USB

аудиоплеера/запоминающего устройства

USB во время воспроизведения на

дисплее отображается NO DEVICE.

Отображение текстовой

информации аудиофайла

Данная операция идентична той,что ис—

пользуется для сжатых аудиофайлов на

встроенном проигрывателе компакт—дис—

ков.(См.

Отображение текстовой инфор—

мации диска

на стр. 14.)

Выбор файлов из списка имен

файлов

Данная операция идентична той,что ис—

пользуется для встроенного проигрывате—

ля компакт—дисков.(См.

Выбор файлов из

списка имен файлов

на стр. 15.)

Знакомство с расширенными

функциями

1Нажмите MULTI-CONTROL,чтобы вы—

вести на экран основное меню.

Управление данным устройством

Ru 17

Раздел

02

Управление данным устройством

2С помощью MULTI-CONTROL вы—

берите FUNCTION.

Поворачивайте для перехода к другому

пункту меню.Нажмите,чтобы выбрать.

3Для выбора функции поворачивайте

MULTI-CONTROL.

REPEAT (повторное воспроизведение)—

RANDOM (воспроизведение в произволь—

ной последовательности)—SCAN (скани—

рующее воспроизведение)—PAUSE (пауза)

—S.RTRV (технология преобразования

звука)

Функции и их назначение

Функции REPEAT,RANDOM,SCAN,PAUSE и

S.RTRV практически идентичны тем,что ис—

пользуются для встроенного проигрывате—

ля компакт—дисков.

Название функции Назначение

REPEAT

См.

Выбор диапазона по—

вторного воспроизведения

на стр. 16.

Однако доступные для вы—

бора диапазоны повторно—

го воспроизведения

отличаются от диапазонов

встроенного проигрывате—

ля компакт дисков.Диапа—

зоны повторного

воспроизведения портатив—

ного USB аудиоплеера/за—

поминающего устройства

USB:

!TRACK –Повтор только

текущего файла

!FOLDER –Повтор

текущей папки

!ALL –Повтор всех фай—

лов

RANDOM

См.

Воспроизведение до—

рожек в произвольной по—

следовательности

на стр.

16.

SCAN См.

Сканирование папок и

дорожек

на стр. 16.

PAUSE См.

Приостановка вос—

произведения

на стр. 16.

S.RTRV

См.

Использование функ—

ции Sound Retriever

на стр.

17.

Примечания

!Чтобы вернуться к предыдущему дисплею,

нажмите DISP/BACK/SCRL.

!Для возврата в основное меню нажмите и

удерживайте кнопку DISP/BACK/SCRL.

!Чтобы вернуть дисплей в исходный режим,

нажмите BAND/ESC.

!Если Вы не воспользуетесь функцией в

течение 30 секунд,экран автоматически

вернется в исходный режим.

!Если Вы выберете другую папку во время

повторного воспроизведения,диапазон по—

вторного воспроизведения сменится на

ALL.

!Если Вы выполните поиск дорожки или ус—

коренную перемотку вперед/назад в

режиме TRACK,диапазон повторного вос—

произведения сменится на FOLDER.

!После завершения сканирования файла

или папки снова начнется обычное вос—

произведение файлов.

Регулировки

аудиопараметров

Знакомство с регулировками

аудиопараметров

1Нажмите MULTI-CONTROL,чтобы вы—

вести на экран основное меню.

2С помощью MULTI-CONTROL вы—

берите AUDIO.

Поворачивайте для перехода к другому

пункту меню.Нажмите,чтобы выбрать.

Управление данным устройством

Ru

18

Раздел

02

3Для выбора аудиофункции повора—

чивайте MULTI-CONTROL.

FAD/BAL (регулировка баланса)—

EQUALIZER (вызов эквалайзера)—

TONE CTRL (настройка эквалайзера)—

LOUDNESS (тонкомпенсация)—SLA (регу—

лировка уровня входного сигнала)

Примечания

!Чтобы вернуться к предыдущему дисплею,

нажмите DISP/BACK/SCRL.

!Для возврата в основное меню нажмите и

удерживайте кнопку DISP/BACK/SCRL.

!Чтобы вернуть дисплей в исходный режим,

нажмите BAND/ESC.

!При выборе FM-тюнера в качестве источ—

ника сигнала функция SLA недоступна.

!Если Вы не воспользуетесь данной функ—

цией в течение 30 секунд,то дисплей авто—

матически вернется в исходный режим.

Использование регулировки

баланса

Вы можете изменить настройку регулятора

баланса/уровня сигнала таким образом,

чтобы она обеспечивала оптимальные ус—

ловия прослушивания на всех занятых пас—

сажирами сиденьях.

1С помощью MULTI-CONTROL вы—

берите FAD/BAL в меню аудиофункций.

2Для отображения установочного

меню нажмите MULTI-CONTROL.

3Нажимайте MULTI-CONTROL,чтобы

выбрать сегмент,который вы хотите из—

менить.

Нажмите MULTI-CONTROL несколько раз

для переключения между настройками ба—

ланса и уровня сигнала.

4Поверните MULTI-CONTROL,чтобы

отрегулировать баланс громкоговорите—

лей.

Диапазон регулировки баланса передних и

задних громкоговорителей находится

между F15 иR15.

Диапазон регулировки баланса левых и

правых громкоговорителей находится

между L15 иR15.

#Когда используются только два громкого—

ворителя,правильной настройкой является

FR 0.

Использование эквалайзера

В любой момент можно легко вызвать из

памяти одну из шести настроек эквалайзе—

ра:DYNAMIC,VOCAL,NATURAL,CUSTOM,

FLAT иPOWERFUL.

!CUSTOM –это регулируемая кривая

эквалайзера,которую Вы создаете

сами.

!При выборе кривой FLAT звук не подвер—

гается никаким дополнительным прео—

бразованиям или коррекции.

Вызов кривых эквалайзера из памяти

1С помощью MULTI-CONTROL вы—

берите EQUALIZER в меню аудиофунк—

ций.

2Для отображения установочного

меню нажмите MULTI-CONTROL.

3Нажмите кнопку MULTI-CONTROL,

чтобы выбрать эквалайзер.

DYNAMIC—VOCAL—NATURAL—CUSTOM

—FLAT—POWERFUL

4Нажмите кнопку MULTI-CONTROL,

чтобы определить выбор.

#Операция будет выполнена,даже если в

меню выбрана команда отмены до заве—

ршения процесса определения.

Управление данным устройством

Ru 19

Раздел

02

Управление данным устройством

Регулировка кривых эквалайзера

Вы можете отрегулировать текущую вы—

бранную кривую эквалайзера по своему ус—

мотрению.Отрегулированные настройки

кривой эквалайзера запоминаются в

CUSTOM.

Регулировка нижних,средних и

верхних звуковых частот

Вы можете регулировать уровень нижних,

средних и верхних звуковых частот.

1С помощью MULTI-CONTROL вы—

берите TONE CTRL в меню аудиофунк—

ций.

2Для отображения установочного

меню нажмите MULTI-CONTROL.

3Нажмите кнопку MULTI-CONTROL,

чтобы выбрать BASS,MID или TREBLE.

4Поверните MULTI-CONTROL,чтобы

отрегулировать уровень.

При повышении или понижении уровня от—

ображаются значения от +6 до –6.

5Нажмите кнопку MULTI-CONTROL,

чтобы определить выбор.

#Операция будет выполнена,даже если в

меню выбрана команда отмены до заве—

ршения процесса определения.

Регулировка тонкомпенсации

Тонкомпенсация компенсирует недостаточ—

ное звуковое давление в нижнем и

верхнем диапазонах звуковых частот на

низкой громкости.

1С помощью MULTI-CONTROL вы—

берите LOUDNESS в меню аудиофунк—

ций.

2Для отображения установочного

меню нажмите MULTI-CONTROL.

3Поверните MULTI-CONTROL для вы—

бора желаемой настройки.

LOW (низкий)—HIGH (высокий)—OFF

(выкл)

4Нажмите кнопку MULTI-CONTROL,

чтобы определить выбор.

#Операция будет выполнена,даже если в

меню выбрана команда отмены до заве—

ршения процесса определения.

Регулировка уровней входных

сигналов

Функция настройки уровня входного сигна—

ла (SLA)позволяет Вам регулировать

уровень громкости каждого источника сиг—

нала,чтобы предотвратить резкие из—

менения громкости при переключении

источников сигнала.

!Настройки основываются на уровне

громкости FM-тюнера,который остается

неизменным.

!Также можно произвести регулировку

уровня громкости MW/LW-тюнера при

помощи регулировки уровня входного

сигнала.

1Сравните уровень громкости FM-

тюнера с уровнем источника сигнала,

который Вы хотите настроить.

2С помощью MULTI-CONTROL вы—

берите SLA в меню аудиофункций.

3Для отображения установочного

меню нажмите MULTI-CONTROL.

4Поверните MULTI-CONTROL и отрегу—

лируйте уровень громкости источника

сигнала.

При увеличении или уменьшении громко—

сти источника сигнала на дисплее отобра—

жаются значения от +4 до –4.

Управление данным устройством

Ru

20

Раздел

02

5Нажмите кнопку MULTI-CONTROL,

чтобы определить выбор.

#Операция будет выполнена,даже если в

меню выбрана команда отмены до заве—

ршения процесса определения.

Начальные настройки

Изменение начальных настроек

1Нажмите и удерживайте кнопку

SRC/OFF,пока устройство не выключит—

ся.

2Нажмите MULTI-CONTROL и удержи—

вайте,пока на дисплее не появится на—

дпись CLOCK SET.

3Поверните MULTI-CONTROL,чтобы

выбрать одну из начальных настроек.

CLOCK SET (часы)—OFF CLK (часы выкл)—

FM STEP (шаг настройки в FM-диапазоне)

—AUTO-PI (автоматический PI поиск (по

идентификатору программы))—AUX (вспо—

могательный вход)—ILLUMI (цвет подсвет—

ки)—TITLE (настройка языка)

#Чтобы вернуться к предыдущему дисплею,

нажмите DISP/BACK/SCRL.

#Для возврата в основное меню нажмите и

удерживайте кнопку DISP/BACK/SCRL.

#Чтобы отменить начальные настройки,на—

жмите кнопку BAND/ESC.

Установка часов

Следуйте данным инструкциям для уста—

новки часов.

1С помощью MULTI-CONTROL вы—

берите CLOCK SET в меню начальных на—

строек.

См.

Изменение начальных настроек

на

стр. 21.

2Для отображения установочного

меню нажмите MULTI-CONTROL.

#Чтобы вернуться к предыдущему дисплею,

нажмите DISP/BACK/SCRL.

3Нажимайте MULTI-CONTROL,чтобы

выбрать сегмент дисплея часов,кото—

рый Вы хотите установить.

При каждом нажатии MULTI-CONTROL

будет выбираться один сегмент дисплея

часов.

Часы—Минуты

При выборе сегментов дисплея часов вы—

бранный сегмент будет мигать.

4Установите время на часах,повора—

чивая MULTI-CONTROL.

Включение или выключение

дежурного режима

Если включен дисплей дежурного режима,

то при отключении всех источников сигна—

ла на дисплее появляются часы.

1С помощью MULTI-CONTROL вы—

берите OFF CLK в меню начальных на—

строек.

См.

Изменение начальных настроек

на

стр. 21.

2Нажмите MULTI-CONTROL,чтобы

включить дисплей дежурного режима.

#Нажмите MULTI-CONTROL еще раз,чтобы

выключить дисплей дежурного режима.

Установка шага настройки в

FM-диапазоне

Обычно шаг настройки в FM-диапазоне,

используемый при настройке с поиском,

составляет 50 кГц.При включении функции

AF или TA шаг настройки автоматически

меняется на 100 кГц.При включенной

функции AF предпочтительно установить

шаг настройки 50 кГц.

Управление данным устройством

Ru 21

Раздел

02

Управление данным устройством

!Эта функция доступна только для диа—

пазонов F2 иF3.Шаг настройки для диа—

пазона F1 составляет 50 кГц,это

значение не изменяется.

!Во время ручной настройки шаг на—

стройки составляет 50 кГц.

1С помощью MULTI-CONTROL вы—

берите FM STEP в меню начальных на—

строек.

См.

Изменение начальных настроек

на

стр. 21.

2Для отображения установочного

меню нажмите MULTI-CONTROL.

3Поверните MULTI-CONTROL,чтобы

выбрать шаг настройки в FM-диапазоне.

50 KHZ (50 кГц)—100 KHZ (100 кГц)

4Нажмите кнопку MULTI-CONTROL,

чтобы определить выбор.

#Операция будет выполнена,даже если в

меню выбрана команда отмены до заве—

ршения процесса определения.

Включение автоматического

поиска PI

Устройство может автоматически искать

другую станцию с такой же программой

даже во время вызова предварительной

настройки.

1С помощью MULTI-CONTROL вы—

берите AUTO-PI в меню начальных на—

строек.

См.

Изменение начальных настроек

на

стр. 21.

2Нажмите MULTI-CONTROL,чтобы

включить автоматический PI поиск (по

идентификатору программы).

#Нажмите MULTI-CONTROL еще раз,чтобы

выключить автоматический PI поиск (по иден—

тификатору программы).

Включение вспомогательной

настройки

Допускается использование с этим устрой—

ством вспомогательного оборудования.

При подключении и использовании вспо—

могательного устройства следует активи—

ровать вспомогательную настройку.

1С помощью MULTI-CONTROL вы—

берите AUX в меню начальных на—

строек.

См.

Изменение начальных настроек

на

стр. 21.

2Нажмите MULTI-CONTROL,чтобы

включить AUX.

#Чтобы выключить AUX, нажмите

MULTI-CONTROL еще раз.

Выбор цвета подсветки

Можно выбрать красный или зеленый цвет

подсветки.Выберите желаемый цвет.

1С помощью MULTI-CONTROL вы—

берите ILLUMI в меню начальных на—

строек.

См.

Изменение начальных настроек

на

стр. 21.

2Для отображения установочного

меню нажмите MULTI-CONTROL.

3Поверните MULTI-CONTROL для вы—

бора желаемой настройки.

GREEN (зеленоватый)—RED (красный)

4Нажмите кнопку MULTI-CONTROL,

чтобы определить выбор.

#Операция будет выполнена,даже если в

меню выбрана команда отмены до заве—

ршения процесса определения.

Управление данным устройством

Ru

22

Раздел

02

Настройка языка

На диск,содержащий сжатые аудиофайлы,

может быть записана текстовая информа—

ция,например,название композиции,имя

исполнителя или текстовый комментарий.

Это устройство может отображать такую

информацию на русском или любом евро—

пейском языке.

!При несовместимости настроек

встроенного и выбранного языка воз—

можны искажения при выводе тексто—

вых сообщений.

!Некоторые символы могут отображать—

ся неправильно.

1С помощью MULTI-CONTROL вы—

берите TITLE SETTING в меню начальных

настроек.

См.

Изменение начальных настроек

на

стр. 21.

2Для отображения установочного

меню нажмите MULTI-CONTROL.

#Чтобы вернуться к предыдущему дисплею,

нажмите DISP/BACK/SCRL.

3Поверните MULTI-CONTROL для вы—

бора желаемой настройки.

EUROPEAN (европейский язык)—RUSSIAN

(русский язык)

4Нажмите кнопку MULTI-CONTROL,

чтобы определить выбор.

#Операция будет выполнена,даже если в

меню выбрана команда отмены до заве—

ршения процесса определения.

Другие функции

Использование дополнительного

источника сигнала(AUX)

К данному устройству можно подсоединить

вспомогательное оборудование посред—

ством стереокабеля с мини—штекером.

%Вставьте мини—штекер стереокабеля

в гнездо входа этого устройства.

Выбор AUX в качестве источника

сигнала

%Нажмите кнопку SRC/OFF,чтобы вы—

брать AUX в качестве источника сигна—

ла.

#Если вспомогательная настройка не

включена,выбрать AUX невозможно.Чтобы

получить дополнительную информацию,смо—

трите в

Включение вспомогательной настрой—

ки

на стр. 22.

Управление данным устройством

Ru 23

Раздел

02

Управление данным устройством

Важно

!При установке данного устройства на авто—

мобиле,в котором отсутствует положение

АСС (дополнительное оборудование)

ключа зажигания,красный кабель должен

быть подключен к клемме,которая опреде—

ляет рабочее положение ключа зажигания.

В противном случае может возникнуть

утечка тока аккумуляторной батареи.

O

N

S

T

A

R

T

O

F

F

Положение ACC Положение ACC от—

сутствует

!Эксплуатация данного устройства в усло—

виях,отличных от описанных ниже,может

привести к пожару или сбою в работе ус—

тройства.

—Транспортные средства с 12-вольтовым

аккумулятором и заземлением отри—

цательного полюса.

—Громкоговорители 50 Вт (выходная

мощность)иот4до 8Ом (сопротивле—

ние).

!Во избежание короткого замыкания,

перегрева или неисправностей обязатель—

но соблюдайте следующие указания.

—Перед установкой отсоедините отри—

цательную клемму аккумулятора.

—Закрепите провода при помощи зажи—

мов или изоляционной ленты.Для за—

щиты проводки заизолируйте провода в

местах их соприкосновения с метал—

лическими деталями.

—Разместите все кабели в удалении от

подвижных деталей,таких как рычаг

переключения передач и направляю—

щие сидений.

—Разместите все кабели в удалении от

нагревающихся деталей,таких как

решетка обогревателя.

—Не пропускайте желтый кабель через

отверстие в моторный отсек для по—

дключения к аккумулятору.

—Изолируйте концы всех неподсоединен—

ных кабелей изоляционной лентой.

—Не укорачивайте кабели.

—Никогда не срезайте изоляцию со

шнура питания данного устройства с

целью подачи питания на другое ус—

тройство.Допустимая нагрузка кабеля

по току ограничена.

—Используйте предохранитель с указан—

ными параметрами.

—Запрещается напрямую заземлять от—

рицательный вывод громкоговорителя.

—Запрещается скреплять отрицательные

кабели громкоговорителей вместе.

!При включении питания устройства упра—

вляющий сигнал подается через сине—

белый провод.Подключите его к клемме

панели управления внешнего усилителя

мощности или клемме реле управления

антенны с электроприводом (макс. 300 мА

12 В постоянного тока). Если автомобиль

оборудован встроенной в оконное стекло

антенной,подсоедините провод к клемме

питания усилителя антенны.

!Запрещается подсоединять сине—белый

кабель к клемме питания внешнего уси—

лителя мощности.Также запрещается по—

дсоединять данный провод к клемме

питания антенны с электроприводом.В

противном случае может возникнуть

утечка тока аккумуляторной батареи или

иная неисправность.

!Черный кабель является заземляющим.

Данный кабель и заземляющий кабель

другого устройства (особенно устройств,

предназначенных для эксплуатации при

больших токах,таких как усилитель мощ—

ности)должны монтироваться отдельно.В

противном случае их случайное от—

соединение может привести к пожару или

неисправности.

Соединения

Ru

24

Раздел

03

Соединения

Ru 25

Раздел

03

Соединения

Схема подключения

1*

2*3*

4*5*

Провода динамиков

Белый: Передний левый 

Белый/черный: Передний левый 

Серый: Передний правый 

Серый/черный: Передний правый 

Зеленый: Задний левый 

Зеленый/черный: Задний левый 

Фиолетовый: Задний правый 

Фиолетовый/черный: Задний правый 

Гн е з д о антенны

Задний выход

Данное устройство

Плавкий

предохранитель (10 A)

Соедините провода

одинакового цвета друг с

другом.

Примечание

В зависимости от типа автомобиля функции 3* и

5* могут быть различными. В этом случае,

убедитесь, что 2* подключили к 5* и 4* к 3*.

Колпачок (1*)

Не снимайте колпачок,

если клемма не

используется.

Желтый (3*)

Разрывный (или

вспомогательный)

Желтый (2*)

Подключите к клемме

постоянно подающей 12 В.

Красный (5*)

Вспомогательный

(или разрывный)

Красный (4*)

Подключите к клемме, контролируемой

замком зажигания (12 В пост. ток).

Черный (заземление на массу)

Подключите к чистому, неокрашенному металлическому участку.

ISO разъем

Примечание

В некоторых автомобилях ISO разъем может быть

разделен на два. В этом случае убедитесь, что

подключили оба разъема.

Соединения

Ru

26

Раздел

03

Усилитель мощности

(продается отдельно)

Левый Правый

Система дистанционного управления

Выполните данные подключения, когда используется

усилитель, который не входит в состав обязательного

оборудования.

Синий/белый

Подключите к клемме системы

контроля усилителя мощности (макс.

300 мА 12 В пост. ток).

Синий/белый (7*)

Подключите к клемме управления реле

автомобильной антенны (макс. 300 мА 12 В

пост. ток).

Синий/белый (6*)

Расположение штырей ISO разъема может быть различным в

зависимости от типа автомобиля. Соедините 6* и 7* когда

штырь 5 это штырь типа управления антенны. В других типах

автомобилей никогда не соединяйте 6* и 7*.

Задний динамик Задний динамик

Соедините с кабелями RCA

(продаются отдельно)

Соединения

Ru 27

Раздел

03

Соединения

Важно

!Перед окончательной установкой

проверьте все соединения и системы.

!Не используйте детали,не разрешенные

производителем к использованию.Исполь—

зование таких деталей может стать причи—

ной возникновения неисправностей в

устройстве.

!Узнайте у дилера компании,требует ли ус—

тановка сверления отверстий или

внесения иных изменений в конструкцию

автомобиля.

!Не устанавливайте данное устройство в

местах,где оно может:

—помешать управлению автомобилем.

—травмировать пассажира при внезап—

ной остановке автомобиля.

!Перегрев полупроводникового лазера при—

ведет к его выходу из строя.Разместите

все кабели в удалении от нагревающихся

деталей,таких как решетка обогревателя.

!Оптимальной является установка устрой—

ства под углом менее 60°.

60°

!При установке необходимо обеспечить

эффективный отвод тепла,оставив доста—

точное пространство за задней панелью и

закрепив свободные кабели так,чтобы они

не закрывали вентиляционные отверстия.

Переднее/заднее

крепление стандарта DIN

Установка данного устройства возможна

как спереди (с помощью обычного перед—

него крепления стандарта DIN), так и сзади

(заднее крепление стандарта DIN сис—

пользованием винтов в резьбовых от—

верстиях на раме устройства).

Подробности смотрите в прилагаемых ин—

струкциях.

Переднее крепление

стандарта DIN

Установка с помощью резиновой втулки

1Вставьте монтажную обойму в

переднюю панель.

Монтажная обойма применяется в случае

установки в недостаточно глубоком гнезде.

Заводская монтажная обойма применяется

в случае установки устройства при доста—

точном пространстве за устройством.

2Закрепите обойму,подогнув с по—

мощью отвертки металлические язычки

(90°).

3Установите устройство.

Приборная панель Резиновая втулка

Монтажная обойма Винт

Демонтаж устройства

1Выдвиньте верхнюю и нижнюю

часть декоративной рамки наружу,

чтобы снять ее.(При установке рамки

ее сторона с канавкой должна быть

внизу.)

Декоративная рамка

!Рамку легче снимать при снятой

передней панели.

2Вставьте прилагаемые экстракторы

с обеих сторон устройства до щелчка.

Установка

Ru

28

Раздел

04

3Вытяните устройство из приборной

панели автомобиля.

Заднее крепление стандарта

DIN

1Выдвиньте верхнюю и нижнюю

часть декоративной рамки наружу,

чтобы снять ее.(При установке рамки

ее сторона с канавкой должна быть

внизу.)

Декоративная рамка

!Рамку легче снимать при снятой

передней панели.

2Выберите положения,при котором

отверстия на кронштейне и боковых

панелях устройства совпадают.

3Закрутите по два винта с каждой сто—

роны.

Винт

Монтажная рамка Приборная панель или

консоль

!Используйте винты либо с круглыми (5

мм ×8мм), либо с плоскими головками

(5 мм ×9мм), в зависимости от формы

отверстий под винты кронштейна.

Установка

Ru 29

Раздел

04

Установка

Сообщения об ошибках

Когда Вы обращаетесь к торговому пред—

ставителю или в ближайший сервисный

центр Pioneer, убедитесь,что Вы записали

сообщение об ошибке.

Встроенный проигрыватель компакт—дис—

ков

Сообщение Причина Действие

ERROR-11, 12,

17, 30

Грязный диск Очистите диск.

Поцарапанный

диск

Замените диск.

ERROR-10, 11,

12, 15, 17, 30,

A0

Электрическая

или механиче—

ская неполадка

Установите ключ

зажигания в по—

ложение OFF, а

затем –в положе—

ние ON или

переключитесь

на другой источ—

ник сигнала,а

затем обратно на

проигрыватель

компакт—дисков.

ERROR-15 Установленный

диск не содер—

жит данных

Замените диск.

ERROR-22, 23 Компакт—диск

данного форма—

та не может

быть воспроиз—

веден

Замените диск.

NO AUDIO Установленный

диск не содер—

жит файлов,ко—

торые могут

быть воспроиз—

ведены

Замените диск.

SKIPPED Установленный

диск содержит

файлы форма—

та WMA, за—

щищенные

DRM (цифровой

системой

управления

правами)

Замените диск.

PROTECT Все файлы на

установленном

диске защище—

ны системой

DRM

Замените диск.

USB аудиоплеер/запоминающее устрой—

ство USB

Сообщение Причина Действие

NO AUDIO Нет композиций Перенесите

аудиофайлы в

портативный USB

аудиоплеер/запо—

минающее ус—

тройство USB и

подключите его.

Подключено за—

поминающее

устройство USB

с включенной

функцией защи—

ты от перезапи—

си

Отключите функ—

цию защиты от

перезаписи в со—

ответствии с ин—

струкцией по

эксплуатации за—

поминающего ус—

тройства USB.

SKIPPED Подключенный

портативный

USB

аудиоплеер/за—

поминающее

устройство USB

содержит

файлы форма—

та WMA, за—

щищенные

технологией

Windows

Media™DRM 9/

10

Выберите аудио—

файл,не за—

щищенный техно—

логией Windows

Media DRM 9/10.

PROTECT Все файлы на

подсоединен—

ном портатив—

ном USB

аудиоплеере/

запоминающем

устройстве USB

защищены

технологией

Windows Media

DRM 9/10

Перенесите

аудиофайлы,не

защищенные

технологией

Windows Media

DRM 9/10, впорт—

ативный USB

аудиоплеер/запо—

минающее ус—

тройство USB и

подключите его.

N/A USB Подсоединен—

ное устройство

USB не поддер—

живается дан—

ным устрой—

ством.

Подсоедините

портативный USB

аудиоплеер или

запоминающее

устройство USB,

совместимое с

запоминающими

устройствами

класса USB Mass

Storage.

Дополнительная информация

Ru

30

Приложение

CHECK USB

Короткое замы—

кание на

разъеме USB

или в кабеле

USB.

Убедитесь,что

разъем USB или

кабель USB не

поврежден и не

защемлен.

Портативный

USB

аудиоплеер/за—

поминающее

устройство USB

потребляет

более 500 мА

(максимально

допустимая

сила тока).

Отсоедините

портативный USB

аудиоплеер/запо—

минающее ус—

тройство USB и

не используйте

его.Поверните

ключ зажигания в

положение OFF,

затем в положе—

ние ACC или ON,

иподключите

портативный USB

аудиоплеер/запо—

минающее ус—

тройство USB.

ERROR-19 Сбой связи Выполните одну

из указанных

ниже операций.

–Выключите и

снова включите

зажигание.

–Отключите порт—

ативный USB

аудиоплеер/запо—

минающее ус—

тройство USB.

–Выберите дру—

гой источник сиг—

нала.

Затем вновь по—

дключите порт—

ативный USB

аудиоплеер/запо—

минающее ус—

тройство USB.

ERROR-23 Устройство USB

не форматиро—

вано в FAT16

или FAT32

Устройства USB

должно быть

форматировано в

FAT16 или FAT32.

Рекомендации по обращению

с дисками и проигрывателем

!Используйте только диски,имеющие

один из следующих логотипов.

!Используйте только обычные круглые

диски.Не используйте диски необычной

формы.

!Используйте компакт—диски диаметра

12 см или 8см.Не используйте адаптер

при воспроизведении 8-сантиметровых

компакт—дисков.

!Не вставляйте в щель для загрузки ком—

пакт—диска ничего,кроме компакт—диска.

!Не используйте диски с трещинами,от—

колотыми краями,деформированные

диски или диски с другими поврежде—

ниями,поскольку такие диски могут по—

вредить проигрыватель.

!Воспроизведение незакрытых для запи—

си дисков формата CD-R иCD-RW

невозможно.

!Не прикасайтесь к записанной по—

верхности дисков.

!Когда диски не используются,храните

их в футлярах.

!Не оставляйте диски в местах с по—

вышенной температурой и под прямым

солнечным светом.

!Не приклеивайте этикеток,не пишите и

не наносите химических веществ на по—

верхность дисков.

!Для очистки компакт—диска протрите

диск мягкой тканью от центра к краю.

Дополнительная информация

Ru 31

Приложение

Дополнительная информация
