луха
капитан 1-го ранга
-
#51
zavitay сказал(а):
+100 старая модель
-
#52
Всем привет. Только начинаю осваивать водный мир на Байкале. Собираю лодку Прогресс 2 с мотором ямаха 40 и 703 дистанцией. От машинки идет большой штекер и грядка контактов я так понял с плюсом, минусом и контактом на тахометр. А вот на карб нет тяг. Бывает электронный газ или у меня не комплект?
ETI
старшина 1ст.
-
#53
Всем привет. Только начинаю осваивать водный мир на Байкале. Собираю лодку Прогресс 2 с мотором ямаха 40 и 703 дистанцией. От машинки идет большой штекер и грядка контактов я так понял с плюсом, минусом и контактом на тахометр. А вот на карб нет тяг. Бывает электронный газ или у меня не комплект?
На газ и реверс в нижней части 703 машинки подсоединяются тяги в оболочках С-2
-
#54
Всем привет. Только начинаю осваивать водный мир на Байкале. Собираю лодку Прогресс 2 с мотором ямаха 40 и 703 дистанцией. От машинки идет большой штекер и грядка контактов я так понял с плюсом, минусом и контактом на тахометр. А вот на карб нет тяг. Бывает электронный газ или у меня не комплект?
Вот в кино всё показано, куда и что подсоединять.
-
#55
Вот в кино всё показано, куда и что подсоединять.
Спасибо) Еще вопрос по средствам чего вытягивая подсос на машинке он вытягивается на карбюраторе?)
-
209,6 КБ
Просмотры: 820
-
#56
Спасибо) Еще вопрос по средствам чего вытягивая подсос на машинке он вытягивается на карбюраторе?)
Это не подсос. Это газ на холостых. Подсос на машинке управляется ключом, перед запуском ключ утопить внутрь(нажать на него), этим самым срабатывает электро-клапан подсоса, и можно запускать мотор. На фотке видно, под ручным стартером приблуда с катушкой и с проводами, это он.
-
183 КБ
Просмотры: 1 299
-
#57
Это не подсос. Это газ на холостых. Подсос на машинке управляется ключом, перед запуском ключ утопить внутрь(нажать на него), этим самым срабатывает электро-клапан подсоса, и можно запускать мотор. На фотке видно, под ручным стартером приблуда с катушкой и с проводами, это он.
И еще прочитал что с машинки выходит пучек проводов, черный красный, зеленый и еще пара каких то) а на моей всего 3) черный, желтый и зеленый. что туда подключается и есть ли возможность подцепить тахометр от жигулей?)
луха
капитан 1-го ранга
-
#59
Минус, зажигание и сигнал тахометра. ИМХО жигулевский без доработки не будет работать….
-
#60
Минус, зажигание и сигнал тахометра. ИМХО жигулевский без доработки не будет работать….
Добрый вечер, подскажите а что за три спаренных провода ещё выходят из 703й машинки??? Заранее благодарю!!!
луха
капитан 1-го ранга
-
#61
Добрый вечер, подскажите а что за три спаренных провода ещё выходят из 703й машинки??? Заранее благодарю!!!
Какие именно?
-
#62
Красный, серозеленый и сиреневый.
-
#63
Они идут именно спаренные…
Последнее редактирование: 30.07.2019
луха
капитан 1-го ранга
-
#64
Красный плюс, зеленый с синим подьем-опускание. Один провод на кнопку трим, выволы для подключения доп. Кнопки.
луха
капитан 1-го ранга
-
#66
Спасибо за вразумительный ответ. А на панели на указатель трима провода вести с мотора???
-
#67
Красный плюс, зеленый с синим подьем-опускание. Один провод на кнопку трим, выволы для подключения доп. Кнопки.
Или к этим проводам можно подключить указатель на панели приборов!!!
луха
капитан 1-го ранга
-
#68
Спасибо за вразумительный ответ. А на панели на указатель трима провода вести с мотора???
Да.
-
#69
Здравия всем!
Переделал ямаху 15-ку под дистанцию, но вот проблемка — чот я ни где не встретил чтоб кто то говорил про ответный разъём для 703-ей машинки? Не пойму как этот байонетный разъём подключают к мотору? В нете нашёл только удлинитель данного кабеля стоимостью 3000 руб. Жалко как то за такую сумму покупать и отрезать только нужный разъём. В видеороликах этот вопрос тоже ни кем не освещается. Короче подскажите может кто знает номенклатуру данного разъёма, как он собака обзывается, чтоб найти ответную часть.
Мне необходимо отсоединять этот кабель т.к. я снимаю двигатель при транспортировке.
-
#70
нужен вот такой
-
#71
И
И они бывают на 10 и 13 пинов. Последний под гидравлику.
-
#72
И они бывают на 10 и 13 пинов. Последний под гидравлику.
Мне нужен 10-пиновый.
инструкцияYamaha 703 (2015)
703
703-28199-P0
SIDE MOUNT REMOTE CONTROL INSTRUCTION
INSTRUCTIONS COMMANDE A DISTANCE
MONTAGE LATERAL
INSTRUCCIONES DEL CONTROL REMOTO DEL
AMORTIGUADOR LATERAL
サイドマウントリモートコントロール取扱説明書
Printed in Japan
Dec. 2014 !
(E, F, ES, J)
EN
FR
ES
JP
q
Read this manual carefully before operation.
q
Il convient de lire attentivement ce manuel avant l’utilisation.
q
Lea atentamente este manual antes del uso.
q
本書をよく読んでからお使いください。
Printed on recycled paper
Imprimé sur papier recyclé
Impreso en papel reciclado
再生紙を使用しています。
703-28199-P0_cover.indd 1 2014/12/02 15:57:28
Посмотреть инструкция для Yamaha 703 (2015) бесплатно. Руководство относится к категории подвесные лодочные моторы, 5 человек(а) дали ему среднюю оценку 7.9. Руководство доступно на следующих языках: английский. У вас есть вопрос о Yamaha 703 (2015) или вам нужна помощь? Задайте свой вопрос здесь
- CONTENTS
Главная
Не можете найти ответ на свой вопрос в руководстве? Вы можете найти ответ на свой вопрос ниже, в разделе часто задаваемых вопросов о Yamaha 703 (2015).
Не нашли свой вопрос? Задайте свой вопрос здесь
Машинка ямаха 703 выходят четыре провода куда что подключать?
-
#1
- Контактная информация
-
89875304391
Парни подскажите плиз мотор ямаха 4т 20лс
-
62.8 КБ
· Просмотры: 626
Машинка ямаха 703 выходят четыре провода куда что подключать?
-
#2
Черный — минус
Желтый — плюс через ключ
Красный — плюс постоянный
Зеленый — сигнал для тахометра
Машинка ямаха 703 выходят четыре провода куда что подключать?
-
#3
Коллеги , день добрый.
Есть машинка аналог Я 703, коннектор 11 пин, и есть желание присоединить хотя бы кнопку страха к Тохе 18, подскажите каталожный номер разъема который устанавливается на моторах Ямаха.
Машинка ямаха 703 выходят четыре провода куда что подключать?
-
#4
Ребята помогите, отсоединил провода от машинки 703, протаскивал провода в гофру, все соединил по цветам, черный провод(-) присоединил к черному на замке зажигания, а черный с чеки (я так понимаю тоже минус) остался не у дел…. Куда его?)) Может я не увидел чего….
Download Operation manual of Yamaha Outboards 703 Remote Control for Free or View it Online on All-Guides.com.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

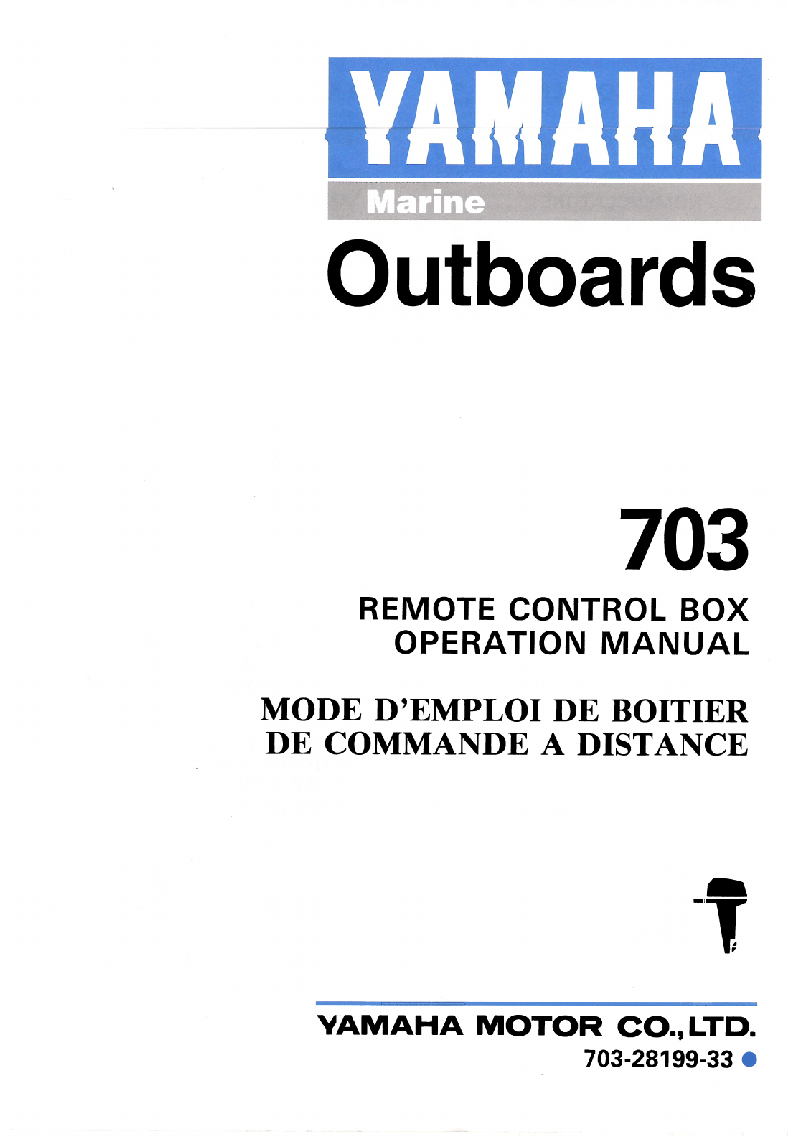

Marine
Outboards
703
REMOTE CONTROL BOX
OPERATION MANUAL
MODE D’EMPLOI DE BOITIER
DE COMMANDE A DISTANCE
«T
YAMAHA MOTOR CO., LTD.
703-28199-33 •
http://motorka.org
Рундук водномоторника файл:
Отсюда можно не только брать полезное, но и желательно что-либо ложить для других.
Взял — положи от себя. Спасибо всем, кто помогает развивать ресурс!
Проблемы со скачиванием/закачиванием — тебе сюда: Помощь
|
Дистанционное управления Yamaha 703 (Yamaha 703 remote control manual) — описание, обслуживание, схема. Дистанционное управление «Yamaha 703» сконструировано таким образом, что включение передачи и управление газом приводится в действие за счет работы одного рычага. |
О файле: Yamaha 100
Дистанционное управления Yamaha 703 (Yamaha 703 remote control manual) — описание, обслуживание, схема. Дистанционное управление «Yamaha 703» сконструировано таким образом, что включение передачи и управление газом приводится в действие за счет работы одного рычага.
