Благодарим вас за покупку материнской платы MSI® Z590 PRO WIFI / Z590-A PRO. В данном руководстве пользователя содержится информация о компоновке платы, компонентахview, Настройка BIOS и установка программного обеспечения.

Информация по технике безопасности

• Компоненты, входящие в этот комплект, подвержены повреждению электростатическим разрядом (ESD). Пожалуйста, придерживайтесь следующих инструкций, чтобы обеспечить успешную сборку компьютера.
• Убедитесь, что все компоненты надежно подключены. Плохое соединение может привести к тому, что компьютер не распознает компонент или не запустится.
• Держите материнскую плату за края, чтобы не прикасаться к чувствительным компонентам.
• При обращении с материнской платой рекомендуется носить браслет с защитой от электростатического разряда (ESD), чтобы предотвратить электростатическое повреждение. Если браслет для защиты от электростатического разряда недоступен, снимите с себя статическое электричество, прикоснувшись к другому металлическому предмету, прежде чем брать в руки материнскую плату.
• Храните материнскую плату в контейнере для защиты от статического электричества или на антистатической прокладке, если материнская плата не установлена.
• Перед включением компьютера убедитесь, что на материнской плате или где-либо в корпусе компьютера нет незакрепленных винтов или металлических компонентов.
• Не загружайте компьютер до завершения установки. Это может привести к необратимому повреждению компонентов, а также к травмам пользователя.
• Если вам потребуется помощь на любом этапе установки, обратитесь к сертифицированному специалисту по компьютерам.
• Всегда выключайте источник питания и отсоединяйте шнур питания от розетки перед установкой или извлечением каких-либо компонентов компьютера.
• Сохраните это руководство для использования в будущем.
• Берегите материнскую плату от влаги.
• Убедитесь, что ваша электрическая розетка обеспечивает такую ​​же мощность.tage, как указано на блоке питания, перед подключением блока питания к электрической розетке.
• Разместите шнур питания таким образом, чтобы на него нельзя было наступить. Не кладите ничего на шнур питания.
• Следует отметить все предостережения и предупреждения на материнской плате.
• При возникновении любой из следующих ситуаций обратитесь к обслуживающему персоналу для проверки материнской платы:
  • В компьютер попала жидкость.
  • Материнская плата подверглась воздействию влаги.
  • Материнская плата работает неправильно или вы не можете заставить ее работать в соответствии с руководством пользователя.
  • Материнская плата упала и была повреждена.
  • Материнская плата имеет явные признаки поломки.
  • Не оставляйте материнскую плату при температуре выше 60 ° C (140 ° F), это может повредить материнскую плату.

Характеристики

Задняя панель ввода-вывода

Таблица состояния индикатора порта LAN

Конфигурация аудиопортов

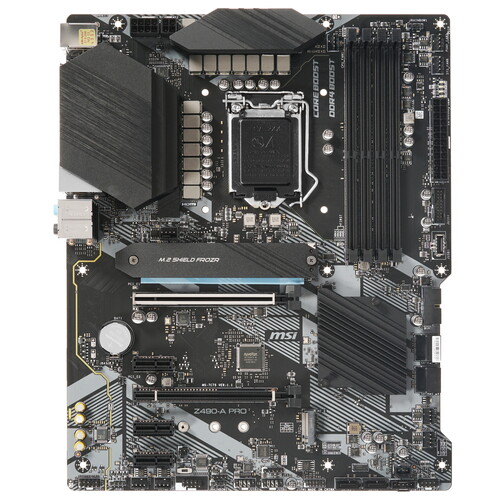

Болееview компонентов

* Расстояние от центра ЦП до ближайшего слота DIMM. Надview компонентов 11

Процессорное гнездо

Пожалуйста, установите ЦП в гнездо ЦП, как показано ниже.
Важнo

• Всегда отключайте шнур питания от розетки перед установкой или снятием ЦП.
• Сохраните защитный колпачок процессора после установки процессора. MSI будет обрабатывать запросы на возврат товара (RMA), если только на материнской плате есть защитная крышка на разъеме ЦП.
• При установке ЦП всегда не забывайте устанавливать радиатор ЦП. Радиатор процессора необходим для предотвращения перегрева и поддержания стабильности системы.
• Перед загрузкой системы убедитесь, что радиатор ЦП плотно прилегает к ЦП.
• Перегрев может серьезно повредить процессор и материнскую плату. Всегда проверяйте, правильно ли работают охлаждающие вентиляторы, чтобы защитить ЦП от перегрева. Обязательно нанесите ровный слой термопасты (или термоленты) между процессором и радиатором, чтобы улучшить отвод тепла.
• Если ЦП не установлен, всегда защищайте контакты разъема ЦП, накрыв разъем пластиковым колпачком.
• Если вы приобрели отдельный ЦП и радиатор / кулер, пожалуйста, обратитесь к документации в комплекте радиатора / кулера для получения более подробной информации об установке.

Слоты DIMM

Установите модуль памяти в слот DIMM, как показано ниже.

Рекомендации по установке модуля памяти

Важнo

• Всегда сначала вставляйте модули памяти в слот DIMMA2.
• Для обеспечения стабильности системы в двухканальном режиме модули памяти должны быть одного типа, количества и плотности.
• Некоторые модули памяти могут работать на более низкой частоте, чем отмеченное значение, при разгоне из-за того, что частота памяти зависит от ее Serial Presence Detect (SPD). Зайдите в BIOS и найдите DRAM Frequency, чтобы установить частоту памяти, если вы хотите работать с памятью на отмеченной или более высокой частоте.
• Рекомендуется использовать более эффективную систему охлаждения памяти для полной установки или разгона модулей DIMM.
• Стабильность и совместимость установленного модуля памяти зависит от установленного процессора и устройств при разгоне.
• Пожалуйста, обратитесь www.msi.com для получения дополнительной информации о совместимой памяти.
  PCI_E1 ~ 4: Слоты расширения PCIe


Важнo

• При добавлении или удалении карт расширения всегда выключайте источник питания и отсоединяйте кабель питания от розетки. Прочтите документацию карты расширения, чтобы проверить наличие необходимых дополнительных изменений оборудования или программного обеспечения.
• Если вы устанавливаете большую и тяжелую видеокарту, вам необходимо использовать такой инструмент, как крепление графической карты MSI Gaming Series, чтобы выдержать ее вес и предотвратить деформацию слота.
• Для установки одной карты расширения PCIe x16 с оптимальной производительностью рекомендуется использовать слот PCI_E1.

JFP1, JFP2: разъемы передней панели

Эти разъемы подключаются к переключателям и светодиодам на передней панели.

JAUD1: Передний аудиоразъем

Этот разъем позволяет подключать аудиоразъемы на передней панели.

SATA1 ~ 6: Разъемы SATA 6 Гбит / с

Эти разъемы представляют собой интерфейсные порты SATA 6 Гбит / с. Каждый разъем может подключаться к одному устройству SATA.

Важнo

• SATA2 будет недоступен при установке M.2 SATA SSD в слот M2_2.
• SATA5 и SATA 6 будут недоступны при установке M.2 SSD в слот M2_3.
• Не складывайте кабель SATA под углом 90 градусов. В противном случае во время передачи может произойти потеря данных.
• Кабели SATA имеют одинаковые разъемы с обеих сторон кабеля. Однако рекомендуется подключать плоский разъем к материнской плате в целях экономии места.

M2_1 ~ 3: слот M.2 (клавиша M)

Установите твердотельный накопитель (SSD) M.2 в слот M.2, как показано ниже.

ATX_PWR1, CPU_PWR1 ~ 2, PCIE_PWR1: разъемы питания

Эти разъемы позволяют подключать блок питания ATX.

	1	+ 3.3V	13	+ 3.3V
2	+ 3.3V	14	-12V
3	земля	15	земля
4	+ 5V	16	PS-ON #
5	земля	17	земля
6	+ 5V	18	земля
7	земля	19	земля
8	PWR ОК	20	Res
9	5VSB	21	+ 5V
10	+ 12V	22	+ 5V
11	+ 12V	23	+ 5V
12	+ 3.3V	24	земля

	1	земля	5	+ 12V
2	земля	6	+ 12V
3	земля	7	+ 12V
4	земля	8	+ 12V

	1	земля	3	+ 12V
2	земля	4	+ 12V

	1	+ 12V	5	земля
2	+ 12V	6	земля
3	+ 12V	7	земля

Важнo

Убедитесь, что все кабели питания надежно подключены к соответствующему блоку питания ATX, чтобы обеспечить стабильную работу материнской платы.

JUSB1 ~ 2: Разъемы USB 2.0

Эти разъемы позволяют подключать порты USB 2.0 на передней панели.

	1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0 +	6	USB1 +
7	земля	8	земля
9	Нет PIN-кода	10	NC

Важнo

• Обратите внимание, что контакты VCC и заземления должны быть подключены правильно, чтобы избежать возможных повреждений.
• Чтобы зарядить iPad, iPhone и iPod через порты USB, установите утилиту MSI Center.

JUSB3 ~ 4: Разъем USB 3.2 Gen 1 5 Гбит / с

Этот разъем позволяет подключать порты USB 3.2 Gen 1 5 Гбит / с на передней панели.

	1	Питания	11	USB2.0 +
2	USB3_RX_DN	12	USB2.0-
3	USB3_RX_DP	13	земля
4	земля	14	USB3_TX_C_DP
5	USB3_TX_C_DN	15	USB3_TX_C_DN
6	USB3_TX_C_DP	16	земля
7	земля	17	USB3_RX_DP
8	USB2.0-	18	USB3_RX_DN
9	USB2.0 +	19	Питания
10	земля	20	Нет PIN-кода

Важнo
Обратите внимание, что контакты питания и заземления должны быть подключены правильно, чтобы избежать возможных повреждений.

JUSB1: Разъем USB 3.2 Gen 2 Type-C

Этот разъем позволяет подключать разъем USB 3.2 Gen 2 Type-C на передней панели. Коннектор имеет надежную конструкцию. При подключении кабеля убедитесь, что он подключен с соответствующей ориентацией.

JTBT1: Разъем для дополнительной карты Thunderbolt

Этот разъем позволяет подключать дополнительную карту ввода-вывода Thunderbolt.

	1	TBT_Force_PWR	2	TBT_S0IX_Entry_REQ
3	TBT_CIO_Plug_Event #	4	TBT_S0IX_Entry_ACK
5	SLP_S3 # _TBT	6	TBT_PSON_Override_N
7	SLP_S5 # _TBT	8	Сетевое имя
9	земля	10	SMBCLK_VSB
11	DG_PEWake	12	SMBDATA_VSB
13	TBT_RTD3_PWR_EN	14	земля
15	TBT_Card_DET_R #	16	PD_IRQ #

CPU_FAN1, PUMP_FAN1, SYS_FAN1 ~ 6: Разъемы вентилятора

Разъемы вентилятора можно разделить на режим ШИМ (широтно-импульсной модуляции) или режим постоянного тока. Разъемы вентилятора в режиме ШИМ обеспечивают постоянное выходное напряжение 12 В и регулируют скорость вентилятора с помощью сигнала управления скоростью. Разъемы вентилятора в режиме постоянного тока управляют скоростью вращения вентилятора путем изменения громкости.tage.

1	земля	2	+ 12V
3	Смысл	4	Сигнал управления скоростью

1	земля	2	Voltage Контроль
3	Смысл	4	NC

Важнo
Вы можете настроить скорость вращения вентилятора в BIOS> HARDWARE MONITOR.

JTPM1: Разъем модуля TPM

Этот разъем предназначен для TPM (доверенного платформенного модуля). Дополнительные сведения и способы использования см. В руководстве по платформе безопасности TPM.

	1	Мощность SPI	2	Выбор микросхемы SPI
3	Главный в подчиненном выходе (данные SPI)	4	Мастер из раба в (Данные SPI)
5	Зарезервированный	6	Часы SPI
7	земля	8	Сброс SPI
9	Зарезервированный	10	Нет PIN-кода
11	Зарезервированный	12	Запрос на прерывание

JCI1: Разъем обнаружения вторжения в корпус

Этот разъем позволяет подключать кабель переключателя вскрытия корпуса.

Использование детектора вскрытия корпуса

1. Подключите разъем JCI1 к переключателю / датчику вскрытия корпуса на корпусе.
2. Закройте крышку корпуса.
3. Перейдите в BIOS> НАСТРОЙКИ> Безопасность> Конфигурация вскрытия корпуса.
4. Установите для параметра Chassis Intrusion значение Enabled.
5. Нажмите F10, чтобы сохранить и выйти, а затем нажмите клавишу Enter, чтобы выбрать Да.
6. После того, как крышка корпуса снова откроется, при включении компьютера на экране отобразится предупреждающее сообщение.

Сброс предупреждения о вторжении в корпус

1. Перейдите в BIOS> НАСТРОЙКИ> Безопасность> Конфигурация вскрытия корпуса.
2. Установите для параметра Chassis Intrusion значение Reset.
3. Нажмите F10, чтобы сохранить и выйти, а затем нажмите клавишу Enter, чтобы выбрать Да.

JCOM1: Разъем последовательного порта

Этот разъем позволяет подключать дополнительный последовательный порт с помощью планки.

	1	DCD	2	SIN
3	ЮГ	4	DTR
5	земля	6	DSR
7	РТС	8	CTS
9	RI	10	Нет PIN-кода

JDASH1: Разъем контроллера настройки

Этот разъем используется для подключения дополнительного модуля контроллера настройки.

	1	Нет булавки	2	NC
3	MCU_SMB_SCL_M	4	MCU_SMB_SDA_M
5	ВКК5	6	земля

JBAT1: перемычка очистки CMOS (сброса BIOS)

На плате имеется память CMOS, которая питается от батареи, расположенной на материнской плате, для сохранения данных конфигурации системы. Если вы хотите очистить конфигурацию системы, установите перемычки для очистки памяти CMOS.

Сброс BIOS до значений по умолчанию

1. Выключите компьютер и отсоедините шнур питания.
2. Используйте перемычку, чтобы замкнуть JBAT1 примерно на 5-10 секунд.
3. Снимите перемычку с JBAT1.
4. Подключите шнур питания и включите компьютер.

JRAINBOW1 ~ 2: Адресные разъемы для светодиодов RGB

Разъемы JRAINBOW позволяют подключать к WS2812B индивидуально адресуемые светодиодные ленты RGB 5V.

	1	+ 5V	2	Данные
3	Нет PIN-кода	4	земля

ВНИМАНИЕ!
Не подключайте светодиодные ленты неправильного типа. Разъем JRGB и разъем JRAINBOW обеспечивают разную громкость.tages, а подключение светодиодной ленты 5V к разъему JRGB приведет к повреждению светодиодной ленты.

Важнo

• Разъем JRAINBOW поддерживает до 75 светодиодов WS2812B с индивидуально адресуемой светодиодной лентой RGB (5 В / данные / земля) с максимальной номинальной мощностью 3 А (5 В). При яркости 20% разъем поддерживает до 200 светодиодов.
• Всегда выключайте источник питания и отсоединяйте шнур питания от розетки перед установкой или снятием светодиодной ленты RGB.
• Пожалуйста, используйте программное обеспечение MSI для управления расширенной светодиодной лентой.

JRGB1: разъем для светодиода RGB

Разъем JRGB позволяет подключать светодиодные ленты 5050 RGB 12В.

	1	+ 12V	2	G
3	R	4	B

Важнo

• Разъем JRGB поддерживает до 2 метров непрерывных светодиодных лент 5050 RGB (12 В / G / R / B) с максимальной номинальной мощностью 3 А (12 В).
• Всегда выключайте источник питания и отсоединяйте шнур питания от розетки перед установкой или снятием светодиодной ленты RGB.
• Пожалуйста, используйте программное обеспечение MSI для управления расширенной светодиодной лентой.

Индикатор отладки EZ

Эти светодиоды показывают состояние материнской платы.

ЦП — указывает, что ЦП не обнаружен или неисправен.
DRAM — указывает, что DRAM не обнаружен или неисправен.
VGA — указывает, что графический процессор не обнаружен или неисправен.
BOOT — указывает, что загрузочное устройство не обнаружено или не работает.

Установка ОС, драйверов и MSI Center

Загрузите и обновите последние утилиты и драйверы с сайта www.msi.com.
Установка Windows® 10

1. Включите компьютер.
2. Вставьте установочный диск Windows® 10 / USB в свой компьютер.
3. Нажмите кнопку перезагрузки на корпусе компьютера.
4. Нажмите клавишу F11 во время POST (самотестирования при включении) компьютера, чтобы войти в меню загрузки.
5. Выберите установочный диск Windows® 10 / USB в меню загрузки.
6. Нажмите любую клавишу, когда на экране отображается сообщение «Нажмите любую клавишу для загрузки с компакт-диска или DVD…».
7. Следуйте инструкциям на экране, чтобы установить Windows® 10.

Установка драйверов

1. Загрузите компьютер в Windows® 10.
2. Вставьте диск MSI® Drive в оптический привод.
3. Нажмите «Выбрать», чтобы выбрать, что будет происходить с всплывающим уведомлением об этом диске, затем выберите «Запустить DVDSetup.exe», чтобы открыть программу установки. Если вы отключите функцию автозапуска на панели управления Windows, вы все равно можете вручную запустить DVDSetup.exe из корневого пути диска MSI Drive.
4. Установщик найдет и перечислит все необходимые драйверы на вкладке «Драйверы / Программное обеспечение».
5. Нажмите кнопку «Установить» в правом нижнем углу окна.
6. После этого установка драйверов будет продолжена, после ее завершения вам будет предложено перезагрузить компьютер.
7. Нажмите кнопку ОК, чтобы закончить.
8. Перезагрузите компьютер.

Центр MSI

MSI Center — это приложение, которое помогает легко оптимизировать настройки игры и беспрепятственно использовать программное обеспечение для создания контента. Он также позволяет вам управлять и синхронизировать световые эффекты светодиодов на ПК и других продуктах MSI. С MSI Center вы можете настраивать идеальные режимы, контролировать производительность системы и регулировать скорость вращения вентилятора.

Руководство пользователя MSI Center

Если вы хотите узнать больше о MSI Center, обратитесь к МСЦЕНТР [PDF] или отсканируйте QR-код, чтобы получить к нему доступ.

Важнo
Функции могут отличаться в зависимости от вашего продукта.
24 Установка ОС, драйверов и MSI Center

UEFI BIOS

MSI UEFI BIOS совместим с архитектурой UEFI (Unified Extensible Firmware Interface). UEFI имеет много новых функций и расширенных возможностей.tagЭтого не может достичь традиционный BIOS, и в будущем он полностью заменит BIOS. BIOS MSI UEFI использует UEFI в качестве режима загрузки по умолчанию, чтобы полностью продвинуться вперед.tage возможностей нового чипсета.

Важнo
Термин BIOS в этом руководстве пользователя относится к UEFI BIOS, если не указано иное.

UEFI Advantages

• Быстрая загрузка — UEFI может напрямую загружать операционную систему и сохранять процесс самотестирования BIOS. А также исключает время переключения в режим CSM во время POST.
• Поддерживает разделы жесткого диска размером более 2 ТБ.
• Поддерживает более 4 основных разделов с таблицей разделов GUID (GPT).
• Поддерживает неограниченное количество разделов. Поддерживает все возможности новых устройств — новые устройства могут не обеспечивать обратную совместимость.
• Поддерживает безопасный запуск — UEFI может проверить действительность операционной системы, чтобы убедиться в отсутствии вредоносных программ.ampers с процессом запуска.

Несовместимые случаи UEFI

• 32-битная операционная система Windows — данная материнская плата поддерживает только 64-битную операционную систему Windows 10.
• Старая видеокарта — система обнаружит вашу видеокарту. При отображении предупреждающего сообщения В этой видеокарте не обнаружена поддержка GOP (протокол вывода графики).

Важнo
Мы рекомендуем вам заменить видеокарту на совместимую с GOP / UEFI видеокарту или использовать встроенную графику от ЦП для нормальной работы. Как проверить режим BIOS?

1. Включите ваш компьютер.
2. Нажмите клавишу Delete, когда нажмите клавишу DEL для входа в меню настройки, F11 для входа в меню загрузки сообщение появляется на экране во время процесса загрузки.
3. После входа в BIOS вы можете проверить режим BIOS в верхней части экрана.

Режим BIOS: UEFI

Настройка биоса

Настройки по умолчанию обеспечивают оптимальную производительность для стабильности системы в нормальных условиях. Вы всегда должны сохранять настройки по умолчанию, чтобы избежать возможного повреждения системы или сбоя загрузки, если вы не знакомы с BIOS.

Важнo

• Элементы BIOS постоянно обновляются для повышения производительности системы. Поэтому описание может немного отличаться от последней версии BIOS и предназначено только для справки. Вы также можете обратиться к информационной панели HELP для описания элемента BIOS.
• Экраны, параметры и настройки BIOS зависят от вашей системы.

Вход в программу настройки BIOS

Нажмите клавишу Delete, когда нажмите клавишу DEL для входа в меню настройки, F11 для входа в меню загрузки сообщение появляется на экране во время процесса загрузки.

Функциональная клавиша
F1: Общая помощь
F2: Добавить / удалить избранный элемент
F3: Войдите в меню избранного
F4: Войдите в меню характеристик процессора
F5: Войдите в меню Memory-Z
F6: Загрузите оптимальные настройки по умолчанию
F7: Переключение между расширенным режимом и режимом EZ
F8: Загрузить Overclocking Profile
F9: Сохранить Overclocking Profile
F10: Сохранить изменения и сбросить *
F12: Сделайте снимок экрана и сохраните его на USB-накопитель (только в формате FAT / FAT32). Ctrl + F: перейти на страницу поиска
* Когда вы нажимаете F10, появляется окно подтверждения с информацией об изменении. Выберите «Да» или «Нет», чтобы подтвердить свой выбор.

Руководство пользователя BIOS

Если вы хотите узнать больше инструкций по настройке BIOS, обратитесь к Intel500BIOS [PDF] или отсканируйте QR-код, чтобы получить к нему доступ.

Сброс BIOS

Для решения определенных проблем может потребоваться восстановить настройки BIOS по умолчанию. Сбросить BIOS можно несколькими способами:

• Перейдите в BIOS и нажмите F6, чтобы загрузить оптимизированные настройки по умолчанию.
• Замкните перемычку Clear CMOS на материнской плате.
• Нажмите кнопку Clear CMOS на задней панели ввода-вывода.

Важнo
Перед очисткой данных CMOS убедитесь, что компьютер выключен. См. Раздел «Перемычка / кнопка очистки CMOS» для сброса BIOS.

Обновление BIOS

Обновление BIOS с помощью M-FLASH

Перед обновлением:
Загрузите последнюю версию BIOS file соответствует модели вашей материнской платы от MSI webсайт. А затем сохраните BIOS file на флешку. Обновление BIOS:

1. Вставьте USB-накопитель с обновлением. file в порт USB.
2. Воспользуйтесь следующими способами, чтобы войти в режим вспышки.
   • Перезагрузитесь, нажмите Ctrl + F5 во время POST и нажмите Да, чтобы перезагрузить систему.
   • Перезагрузитесь и нажмите клавишу Del во время POST, чтобы войти в BIOS. Нажмите кнопку M-FLASH и нажмите Да, чтобы перезагрузить систему.
3. Выберите BIOS file для выполнения процесса обновления BIOS.
4. При появлении запроса нажмите Да, чтобы начать восстановление BIOS.
5. После того, как процесс прошивки будет на 100% завершен, система автоматически перезагрузится.

Обновление BIOS с помощью MSI Center

Перед обновлением:

• Убедитесь, что драйвер LAN уже установлен и подключение к Интернету установлено правильно.
• Перед обновлением BIOS закройте все остальные приложения. Чтобы обновить BIOS:
  1. Установите и запустите MSI Center и перейдите на страницу поддержки.
  2. Выберите Live Update и нажмите кнопку Advance.
  3. Выберите BIOS. file и нажмите кнопку «Установить».
  4. Появится напоминание об установке, затем нажмите на нем кнопку «Установить».
  5. Система автоматически перезагрузится для обновления BIOS.
  6. После того, как процесс прошивки будет завершен на 100%, система автоматически перезагрузится.

Обновление BIOS с помощью кнопки Flash BIOS

1. Загрузите последнюю версию BIOS file соответствует модели вашей материнской платы от MSI® webсайт.
2. Переименуйте BIOS file в MSI.ROM и сохраните его в корень USB-накопителя.
3. Подключите блок питания к CPU_PWR1 и ATX_PWR1. (Нет необходимости устанавливать процессор и память.)
4. Подключите USB-накопитель, содержащий MSI.ROM. file в порт Flash BIOS на задней панели ввода-вывода.
5. Нажмите кнопку Flash BIOS, чтобы перепрограммировать BIOS, и светодиодный индикатор начнет мигать.
6. По завершении процесса светодиод погаснет.

Авторские права
mis Micro-Star Int’l Co., Ltd.
Copyright © 2021 Все права защищены.
Используемый логотип MSI является зарегистрированным товарным знаком Micro-Star Int’l Co., Ltd. Все другие упомянутые товарные знаки и названия могут быть товарными знаками соответствующих владельцев. Нет никаких гарантий относительно точности или полноты, явно выраженных или подразумеваемых. MSI оставляет за собой право вносить изменения в этот документ без предварительного уведомления.

лист регистраций изменений
Версия 1.0, 2021, Первый выпуск.
Версия 1.1, 2021, обновленный выпуск.
Версия 1.2, 2021, обновленный выпуск.

Техподдержка
Если возникает проблема с вашей системой, и решение не может быть найдено в руководстве пользователя, обратитесь по месту покупки или к местному дистрибьютору. В качестве альтернативы, пожалуйста, попробуйте следующие справочные ресурсы для получения дополнительных указаний.
∙ Посетите MSI webсайт для технического руководства, обновлений BIOS, обновлений драйверов и другой информации: http://www.msi.com
∙ Зарегистрируйте свой продукт по адресу: http://register.msi.com

Нормативные уведомления v

Документы / Ресурсы

Рекомендации
