ULTRAFLEX CONTROL SYSTEMS s.r.l.

Via XXV Aprile 45 — 16012 BUSALLA (GE) — ITALY

Vendite Italia: Tel. +39 010 9768234 — Fax +39 010 9768233

Export: Tel. (+39 010) 9768232 — Fax (+39 010) 9768233

http://www.ultraflexgroup.it/ucs e-mail: ucs@ultraflexgroup.it

ATTUATORE ELETTRICO A CATENA — ELECTRIC CHAIN ACTUATOR

BOITIER A CHAINE ELECTRIQUE – KETTENANTRIEB — ACCIONAMIENTO ELÉCTRICO A CADENA

M A N U A L E D ‘ U S O : I S T R U Z I O N I E D A V V E R T E N Z E / U S E M A N U A L : I N S T R U C T I O N S A N D N O T I C E S /

M A N U E L P O U R L ‘ E M P L O Y : I N S T R U C T I O N S E T A V E R T I S S E M E N T S /

G E B R A U C H S A N W E I S U N G E N : L E I T U N G U N D A N M E R K U N G / I N S T R U C C I O N E S D E M O N T A J E

— Finestre a wasistas

— Bottom hinged windows

— Fenetres a soufflet

— Kippfenster

— Ventanas de apertura al interior

C1: 250 — 380 mm

— Connettore estraibile

— Removable plug

— Connecteur extractible

— Conector extraíble

— Herausnehmbarer Verbinder

Dati tecnici

Specifications

Alimentazione

Voltage supply

Corsa

Stroke

Forza in spinta:

Force in push action:

— corsa 250 mm

— stroke 250 mm

— corsa 380 mm

— stroke 380 mm

Forza in tiro

Force in pull action

Velocità

Speed

Potenza

Power

Grado di protezione

Protection class

Finecorsa a

End-stroke

microinterruttori

microswitches

Protezione termica in

Thermal protection

caso di sovraccarico

in case of overload

Doc. 82372U — rev. 14/02/07

SINTESI 2000

C1

Coordonnees

techniques

Alimentation

Course

Force en poussée :

— course 250 mm

— course 380 mm

Force en traction

Vitesse

Puissance

Protection

Fin de course par

microinterrupteurs

Protection thermique

en cas de surcharge

Technische daten

Spannung

Hub

Schubkraft:

— hub 250 mm

— hub 380 mm

Zugkraft

Schwindigkeit

Leistung

Schutzart

Mikroschalter zum

Endanschlag

Wärmeschutz

Beiüberlastung

1 /8

C2

— Finestre a sporgere

— Top hinged windows

— Chassis projectants

— Klappfenster

— Ventanas de apertura al exterior

C2: 250 mm

Consigliata–Advised

Conseillé-Geraten

Aconsejado

Datos Tecnicos

Alimentación

230 Vac ± 10% 50 Hz

Recorrido

Fuerza de empuje:

— recorrido 250 mm.

— recorrido 380 mm.

Fuerza de tracción

Velocidad

Potencia

Grado de protección

Final de recorrido con

microinterruptor

Proteccion termica en

caso de sobrecarga

DIS. 15116/d

250/380 mm

180 N

90 N

300 N

30 mm/s

150 W

IP 20

loading

Summary of Contents for UCS SINTESI 2000

Варианты открывания окон:

Варианты установки.jpg

Приводы MAXBAR Smart SINTESI 2000 предоставляют возможность выбора выхода цепи 250 мм или 380 мм. Регулировка длины выхода цепи осуществляется путем электроподключения соответствующего контакта. Специальные съемные клеммники позволяют провести быстрое и простое электроподключение приводов.

Конструкция привода, а также алюминиевый корпус, предоставляют возможность легкого демонтажа корпуса для порошковой покраски в необходимый цвет RAL (для покраски рекомендуется приобретать артикул MBS1101.01).

При установке на верхнеподвесные фрамуги наружного открывания рекомендуется использовать выход цепи 250 мм для более эффективного преодоления возможных ветровых нагрузок.

При установке на раму нижнеподвесных фрамуг внутреннего открывания необходимо обращать внимание, чтобы выход цепи не превышал 1/3 высоты створки. В случае необходимости установки на створки меньшей высоты, необходимо дополнительно включить в конфигурацию поворотное крепление привода, артикул MBS1205.

Для регулировки прижима створок с большой толщиной наплава (ПВХ и деревянные профили) применяется специальный удлинённый штифт крепления цепи, артикул MBS1206.

Технические характеристики

Толкающее усилие

180 N (при выходе цепи 250 мм)

90 N (при выходе цепи 380 мм)

Втягивающее усилие

300 N

Регулируемая подача цепи

250 мм или 380 мм

Скорость движения цепи

40 мм/с

Напряжение питающей сети

230 В, 50 Гц

Параллельное включение

Возможно

Ток потребления (при макс. нагрузке)

0,65 А

Защита от тепловой перегрузки

есть

Контрольная лампочка

опционально

Разъемное внутр. соединение

ИМЕЕТСЯ

Степень защиты

IP 20

Длина / высота / ширина

284/ 50 / 82,75 мм

Комплектуется винтом для установки на алюминиевые окна. Для крепления на окна из ПВХ, дерева, необходимо приобретать дополнительный винт, артикул MBS1206.

Показать все

Свернуть

Корпус легко снимается и красится в любой цвет.

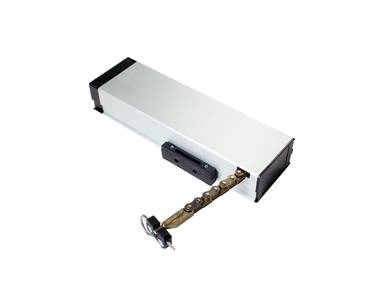

Цепной электропривод SINTESI 2000 — MAXBAR Smart SINTESI 2000 (артикул MBS1101.07)
SINTESI 2000, 230В, белый RAL9010 MBS1101.07
Напряжение 230V
Ширина открывания: 250мм или 380мм
Съемное крепление привода для легкой установки (в комплекте)
Съемное крепление цепи привода для мытья окон (в комплекте)
Удобная система электрического подключения: специальный съемный штекер обеспечивает очень быстрое и легкое подключение не требующий соединения кабеля. Это идеально подходит для тестирования оборудования на строительной площадке после монтажа
Для установки 2-х и более приводов (230V) на одно вентиляционное окно используется синхронизатор
Минимальная высота окна со стандартным креплением: 500 мм при ширине открывания 250мм хода, 800мм при ширине открывания 380мм

   Для регулировки прижима створок с большой толщиной наплава (ПВХ и деревянные профили) применяется специальный удлинённый штифт крепления цепи, артикул MBS1206

удлинённый штифт

Габаритные размеры SINTESI 2000 — MAXBAR Smart:

SINTESI 2000

MAXBAR Smart
Крепление цепи привода MAXBAR MBS1201 Smart SINTESI 2000 для внутреннего открывания

   Применяется для монтажа привода MAXBAR Smart SINTESI 2000 на нижнеподвесную фрамугу внутреннего открывания (привод на раму, крепление на створку).

крепление привода

Варианты установки SINTESI 2000 — MAXBAR Smart:

SINTESI 2000

Примеры установки SINTESI 2000 — MAXBAR Smart:

SINTESI ucs
Характеристики SINTESI 2000

Электропривод цепной оконный MAXBAR Smart SINTESI 2000, 230В, белый Изображение

Артикул: MBS1101.07

1 отзыв

  • Характеристики
  • Описание
  • Отзывы (1)
  • Услуги
  • О доставке

Комплектация:

Артикул

Название

Цена

Количество

Сумма

Характеристики:

Внимание! Действительный цвет и текстура товаров могут незначительно отличаться от их изображений, представленных на сайте интернет-магазина.

Приводы MAXBAR Smart SINTESI 2000 предоставляют возможность выбора выхода цепи 250 мм или 380 мм. Регулировка длины выхода цепи осуществляется путем электроподключения соответствующего контакта. Специальные съемные клеммники позволяют провести быстрое и простое электроподключение приводов.

При установке на верхнеподвесные фрамуги наружного открывания рекомендуется использовать выход цепи 250 мм для более эффективного преодоления возможных ветровых нагрузок.

При установке на раму нижнеподвесных фрамуг внутреннего открывания необходимо обращать внимание, чтобы выход цепи не превышал 1/3 высоты створки. В случае необходимости установки на створки меньшей высоты, необходимо дополнительно включить в конфигурацию поворотное крепление привода (арт. MBS1205).

Для регулировки прижима створок с большой толщиной наплава (ПВХ и деревянные профили) применяется специальный удлинённый штифт крепления цепи (арт. MBS1206).

Привод MAXBAR Smart SINTESI 2000 комплектуется винтом для установки на алюминиевые окна. Для крепления на окна из ПВХ, дерева, необходимо приобретать дополнительный винт (арт. MBS1206).

Преимущества


  • Специальные съемные клеммники облегчают подключение
  • Параллельное включение
  • Защита от тепловой нагрузки
  • Разъемное внутреннее соединение

Технические характеристики


  • Толкающее усилие: 180 N (при выходе цепи 250 мм); 90 N (при выходе цепи 380 мм)
  • Втягивающее усилие: 300 N
  • Регулируемая подача цепи: 250 мм или 380 мм
  • Скорость движения цепи: 40 мм/с
  • Напряжение питающей сети: 230 В, 50 Гц
  • Ток потребления (при макс. нагрузке): 0,65 А
  • Контрольная лампочка: опционально
  • Степень защиты: IP 20
  • Размеры (ДхВхШ): 284х50х82.75 мм

4 на основании 1 отзыва

100% покупателей рекомендуют этот товар

Электропривод цепной оконный MAXBAR Smart SINTESI 2000, 230В, белый

alt


Одиноков Евгений Викторович

09.03.2023
19.18

Я рекомендую этот товар

шплинт для фиксации головки цепи: лучше сразу снять фаску или заточить под конус, существенно облегчает установку на место

+

мощный. сделано качественно

присутствует эффект растяжения цепи, проявляется в течении от недели до месяца эксплуатации, после повторной регулировки обычно больше не проявляется.


Доступные услуги

Укажите необходимые услуги в коментариях при оформлении заказа или закажите у менеджера по телефону.

Установка приточного клапана: 500

БЕСПЛАТНАЯ ДОСТАВКА

Адресная доставка осуществляется БЕСПЛАТНО по г. Севастополь, Евпатория, Саки, Белогорск, Феодосия, Джанкой, пгт. Красногвардейское, пгт. Октябрьское, пгт. Гвардейское, г. Алушта и Ялта при заказе на сумму от 6000 руб., по г. Симферополь — от 3000 руб.

При сумме заказа менее 6000 руб. также возможна бесплатная доставка, если самостоятельно встречаетесь с водителем на маршруте, оплачиваете и получаете заказ. Сумма заказа должна составлять не менее 750 руб.

Доставка товаров, изготовленных по индивидуальным потребностям (колерованные лаки, краски, морилки, масла, патина и подоконники в размер) осуществляется по 100% предоплате.

Заявки на региональную доставку в следующий день принимаются до 15:00 текущего дня. Заявки, принятые после 15:00, переносятся на ближайшую дату доставки.

Город Ориентировочное
время выдачи
Место выдачи заказов
Севастополь с 9:00 до 9:30 5-ый километр (конечная троллейбусной остановки) – по четвергам
с 11:00 до 12:00 ТРЦ «Муссон» (в районе дома с шаром) – понедельник и четверг
с 12:00 до 13:00 Рынок «Соловьи» – по четвергам
Бахчисарай По предварительной
договоренности
Перед кольцом в город или на участке объездной дороги на Севастополь
Евпатория с 9:00 до 13:00 ул. 2-й Гвардейской Армии в районе памятника «полуторки»,
ул. Сытникова, 13
Саки с 14:00 до 16:00 Перед заправкой Атан в районе мечети и на площади возле ТК «Вечная стройка»
Керчь, Старый Крым По предварительной
договоренности
В зависимости от текущего маршрута водителя. На Коктебель выдача товара осуществляется за поворотом на Насыпное
Феодосия с 8-30 до 9-00 ул. Володарского, 37 (возле магазина «Супер Мастер»)
Кировское После 17-00 На трассе «Таврида» перед поворотом на Кировское
Алушта По предварительной договоренности Октябрьская, 36
Ялта По предварительной договоренности Изобильная, 11

Доставка осуществляется с 9:00 до 17:00.

Внимание! Доставка товаров осуществляется до подъезда заказчика. При заказе рекомендуем предоставить схему проезда к адресу доставки и указать несколько контактных номеров. Водитель имеет право отказать в адресной доставке в случае, если дорожные знаки, покрытие, деревья или ограждающие конструкции не позволяют проехать к месту назначения, существует риск застревания, поломки, порчи элементов автомобиля. При невозможности доставить заказ до подъезда, доставка выполняется до ближайшего возможного места разгрузки.

Товар отгружается только Клиенту, указанному в счете, либо по заверенной доверенности.

Доставка осуществляется только по точным адресам, содержащим данные: район, улица, номер дома/строения, квартира. Для территорий с ограниченным доступом доставка строго до первого пропускного пункта, подъезда и др.

Если время предварительного звонка не оговорено Клиентом заранее, экспедитор пытается связаться за 30-60 минут перед выездом к покупателю. В случае недозвона или отказа Клиентом от заказа, доставка отменяется или переносится в категорию самовывоза.

При получении товара Клиент расписывается в документах: товарная накладная ТОРГ-12, товарно-транспортная накладная, счет-фактура.

ПЛАТНАЯ ДОСТАВКА КУРЬЕРСКОЙ СЛУЖБОЙ

Доставка транспортной компанией

Доставка в населенные пункты Крыма, не перечисленные в разделе бесплатной доставки, осуществляется по тарифам выбранной Клиентом транспортной компании, оказывающей услуги доставки по Крыму.

При заказе от 3000 руб. доставка товара до транспортной компании осуществляется бесплатно в течение 1-2 дней. В случае заказа на меньшую сумму, бесплатная доставка до транспортной компании осуществляется по мере накопления сборных заказов до общей суммы не менее 3000 руб.

Как правило, сборные заказы формируются в течение 1-2 недель, но мы всегда стараемся выполнить отправку в максимально короткий срок.

Стоимость срочной доставки до транспортной компании – 500 руб.

Подоконники, откосы, профиля, ЛКМ и ряд других товаров требуют дополнительную упаковку, как для хрупких или опасных грузов. Стоимость дополнительной упаковки определяется ТК.

Подробную информацию уточняйте у менеджеров выбранной транспортной компании.

САМОВЫВОЗ

Забрать скомплектованный заказ необходимо в течение 3 рабочих дней после подтверждения оплаты в офисе интернет-магазина по адресу:

  • 295047, Республика Крым, г. Симферополь, пер. Химический, д.4

Внимание! Проверяйте комплектность товаров, наличие, соответствие заявленным техническим параметрам и прочее в момент передачи заказа до того, как распишетесь в документах.

Приводы MAXBAR Smart SINTESI 2000 предоставляют возможность выбора выхода цепи 250 мм или 380 мм. Регулировка длины выхода цепи осуществляется путем электро подключения соответствующего контакта. Специальные съемные клеммники позволяют провести быстрое и простое электро подключение приводов.
Конструкция привода, а также алюминиевый корпус, предоставляют возможность легкого демонтажа корпуса для порошковой покраски в необходимый цвет RAL (для покраски рекомендуется приобретать артикул MBS1101.01).
При установке на верхнеподвесные фрамуги наружного открывания рекомендуется использовать выход цепи 250 мм для более эффективного преодоления возможных ветровых нагрузок. При установке на раму нижнеподвесных фрамуг внутреннего открывания необходимо обращать внимание, чтобы выход цепи не превышал 1/3 высоты створки. В случае необходимости установки на створки меньшей высоты, необходимо дополнительно включить в конфигурацию поворотное крепление привода, артикул MBS1205.
Для регулировки прижима створок с большой толщиной наплава (ПВХ и деревянные профили) применяется специальный удлинённый штифт крепления цепи, артикул MBS1206.

Технические характеристики

  • Толкающее усилие 180 N (при выходе цепи 250 мм)  90 N (при выходе цепи 380 мм)
  • Втягивающее усилие 300 N
  • Регулируемая подача цепи 250 мм или 380 мм
  • Скорость движения цепи 40 мм/с
  • Напряжение питающей сети 230 В, 50 Гц
  • Параллельное включение Возможно
  • Ток потребления (при макс. нагрузке) 0,65 А
  • Защита от тепловой перегрузки есть
  • Контрольная лампочка опционально
  • Разъемное внутр. соединение ИМЕЕТСЯ
  • Степень защиты IP 20
  • Длина / высота / ширина 284/ 50 / 82,75 мм Комплектуется винтом для установки на алюминиевые окна.

Для крепления на окна из ПВХ, дерева, необходимо приобретать дополнительный винт, артикул MBS1206.
