Mini s918 инструкция на русском

2013 самая новая горячая продавая —— мини скрытая камера S918 HD кнопка DV видео-рекордер шпионская камера с функцией вибрацииВысокое качество Brand New Factory Sealed

описание продукта

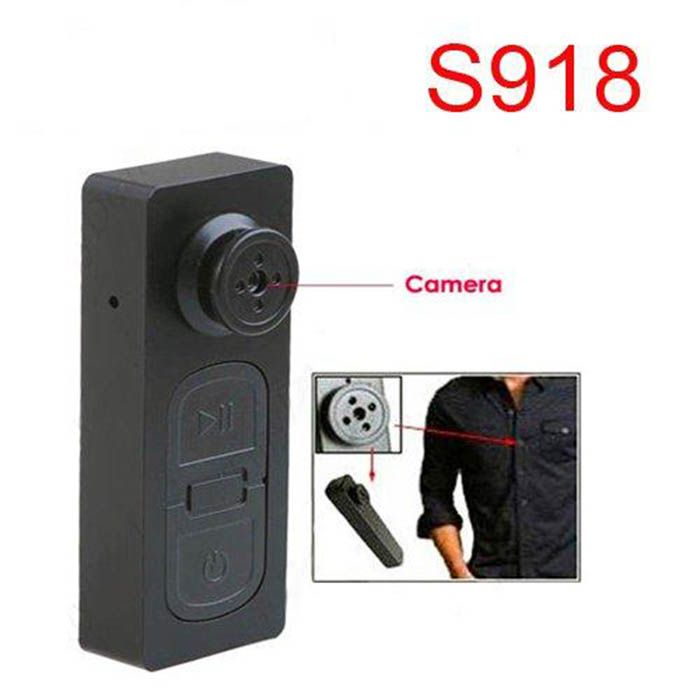

Мини-S918 HD-кнопка DV Video Recorder Мини-скрытая камера с функцией вибрации и слотом для карт TF, размер продукта: 60x23x17mm

Этот продукт является первой цифровой камерой высокой четкости с отдельной функцией записи и камеры Mini DV, TF
Память карты, вы можете снимать фотографии и экран с высоким разрешением, этот продукт прост, мал и экскузита,
красивой и практичной, легко переносимой, является домашней безопасностью, образованием, жизненно важными областями жизни,
клиенты
Он оснащен функцией вибрации. Третий, инструкции.
1) Разрешение видео: 640 * 480, 720 * 480, 1280 * 960VGA
2) Поддержка памяти: карта 1G / 2G / 4G / 8G / 16G TF
3) Функция видеозаписи
4) Функция фотосъемки
5) Функция ПК-камеры
6) Видеокодирование: M-JPEG
7) Встроенная батарея Li-Battery: емкость батареи 200mAh около 90 минут рабочего времени
8) Напряжение зарядки: DC5V
9) Формат изображения: JPG1280x960
10) Pixmaps: 5M pix
11) Радиус изображения 4: 3
12) Формат видео: AVI
13) Частота кадров видео: 30 кадров в секунду
14) Интерфейсный тип: MINI 5pin USB
15) Система поддержки для Windows ME / 2000 / XP / 2003

ишта
16) Размер продукта: 60x23x17mm

17) Вес: 17 г

OEM приветствуются! мы можем распечатать произведение и логотип клиента

Тип упаковки: Цветная коробка

Комплект поставки: установочный компакт-диск, USB-кабель, руководство пользователя

Мини-скрытая камера S918 Кнопка HD DV Видеомагнитофон Шпионская камера Функция вибрации Качество AAAМини-скрытая камера S918 Кнопка HD DV Видеомагнитофон Шпионская камера Функция вибрации Качество AAAМини-скрытая камера S918 Кнопка HD DV Видеомагнитофон Шпионская камера Функция вибрации Качество AAAМини-скрытая камера S918 Кнопка HD DV Видеомагнитофон Шпионская камера Функция вибрации Качество AAAМини-скрытая камера S918 Кнопка HD DV Видеомагнитофон Шпионская камера Функция вибрации Качество AAAМини-скрытая камера S918 Кнопка HD DV Видеомагнитофон Шпионская камера Функция вибрации Качество AAAМини-скрытая камера S918 Кнопка HD DV Видеомагнитофон Шпионская камера Функция вибрации Качество AAAМини-скрытая камера S918 Кнопка HD DV Видеомагнитофон Шпионская камера Функция вибрации Качество AAA

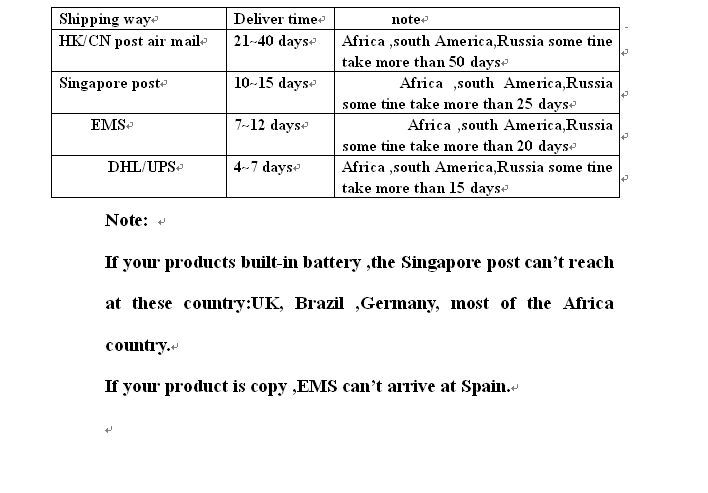

Перевозка:

Мы только грузим к вашему подтверженному адресу. Пожалуйста убеждайтесь что ваш адрес перевозкы груза правильно перед покупкой.Большинство заказов будетотправлен в течение 1-2 рабочих мест дней после подтверждения оплаты.

«Свободная перевозка груза» деталь будет вывешен столбом DHL / aramex / фарфора, детали можно проверить и отслеживать он-лайн. Но отдаленный район не включен.

Обычно доставкаОт 3 до 7 рабочих дней (DHL / UPS), в то время как задержка, которую мы не можем контролировать (например, плохая погода), будет задержка. Если это произойдет, мы поможем вам проверить и устранить любую проблему.

Ввозная пошлина, тягла и обязанности не включены в обязанностях цены или перевозкы груза деталя. Эти обязанности ответственность покупателя.

Пожалуйста проверите с таможнями вашей страны для того чтобы определить чего эти дополнительные цены будут до предлагать цену / покупая.

Оплата:
Мы можем принятьвиза, кредитная карта, T / T или Western Union, Банковский перевод.
Оплата должна быть произведена в течение 5 дней.

Возврат гарантии:

Если вы получили неправильный, поврежденный, дефектный или предмет, как описано, / полный возврат или замена нашей стоимости.
Мы будем рады помочь вам с возвратом или обменом в течение 3 дней с момента получения продукта при условии, что все оригинальные упаковки и аксессуары находятся в состоянии. Возвращенная цена перевозкы груза должна быть оплащена покупателем.
Пожалуйста выйдите положительный результат воздействия 5 звезд, если проблема с продуктом, мы сделаем все возможное, чтобы исправить проблемы.

Дополнительные расходы:

Ввозная пошлина, тягла и обязанности не включены в обязанностях цены или перевозкы груза деталя. Эти обвинения являются ответственностью покупателей.
Пожалуйста проверите с должностным лицом вашей страны таможен для того чтобы определить чего эти дополнительные цены будут до покупать.

Условия продажи:

Все наши товары поставляются сГарантия один год,

Клиенты ответствены для обязанностей перевозкы груза на всех возвращенных деталях. Это может занять до 7 рабочих дней, чтобы обработать ваше возвращение после получения вашего продукта.

О нас:

Мы честный продавец на DHgate. Все наши товары поставляются из Китая с высоким качеством и являются новыми.

Обратная связь важна, пожалуйста, уделите время, чтобы оставить положительный отзыв, если вы удовлетворены нашим продуктом и обслуживанием. Мы гарантируем, что вы сделаете то же самое для вас.

Пожалуйста, свяжитесь с нами прежде, чем дать положительную обратную связь,Благодарим вас за то, что вы дали нам возможность сделать все правильно.

Источник

MINI BUTTON CAMERA S918 MANUAL | Manualzz

MINI BUTTON CAMERA S918 MANUAL
RECORDING FUNCTION BUTTONS
The contents of this manual may change. Because of product performance and functionality
changes that occur will not do further notice.

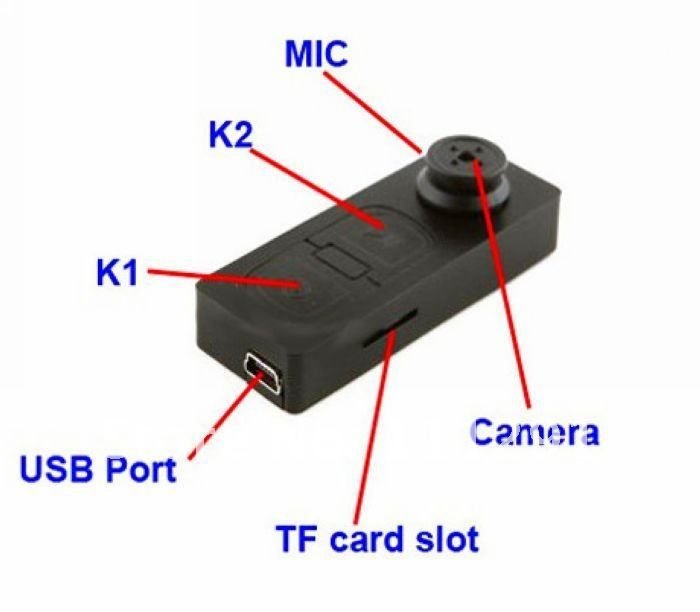

1. APPEARANCE KEY
( Photo for reference only, please prevail in kind. )
1: CAMERA
·
·
2: USB
3: TF CARD
·
4: K1 KEY
·
5: K2 KEY
·
6: MIC
·
LIGHT
TRANSMISSION HOLE
2. INTRODUCTION
This product is the first high-definition digital camera with a separate recording and camera
functions MINI DV, TF (SD) card memory, you can take photos and high-definition screen, this
product is simple, small and exquisite, practical, easy to use, in home security and essential
areas of life. It is equipped with even vibration function.
3. INSTRUCTIONS
① SHOWS THE VARIOUS COMPONENTS:
①-1. THE INDICATOR SHOWS:
Status indicator ( icon 6 ) share a hole with the MIC.
Power: red light, while the machine began to shake, initialize After a long red light, the machine
stopped shaking.
Shutdown: long vibrates machine twice, the red light goes out.
USB Status: Insert a USB cable : machine will vibrates. after your computer initiates : you will
be able to read, write, view & copy. ( the red light will be flashing. )
Video mode: Start Recording: short shock machine 2, red light flashes 2 times, lights off. Video
Pause: long-red light flashes 3 times, the machine short-shock 3.
Photo: take a picture of the red light flashes every time; machine vibration time, camera waiting
for: a long red light.
Recording: machine vibration six times, lights flash 6 times after lights off, into the recording.
Low power: red lights flash.

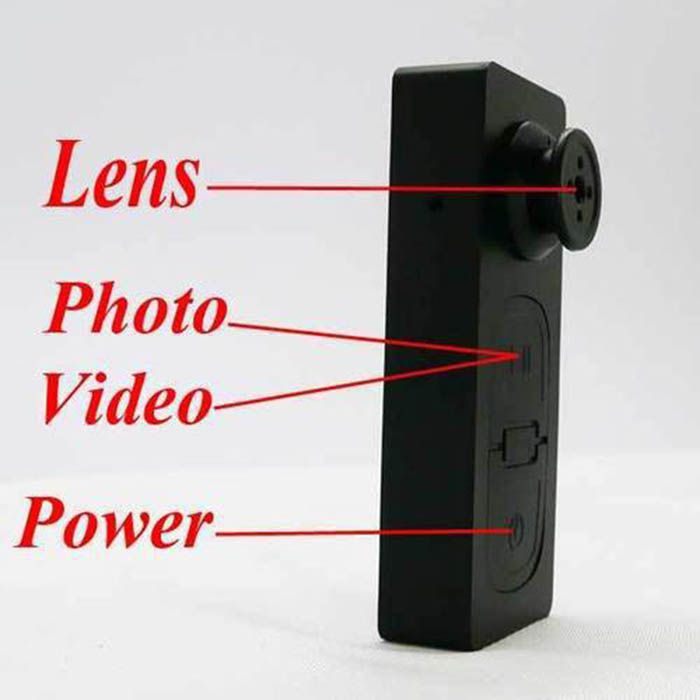

①-2. the button description: K1 key: for boot, shutdown, sound recording. ( K2 key: for
photo, video. )
Note: press the K1, K2 key to implement reset ( when the machine case of crash, please press
the two keys to reset. )

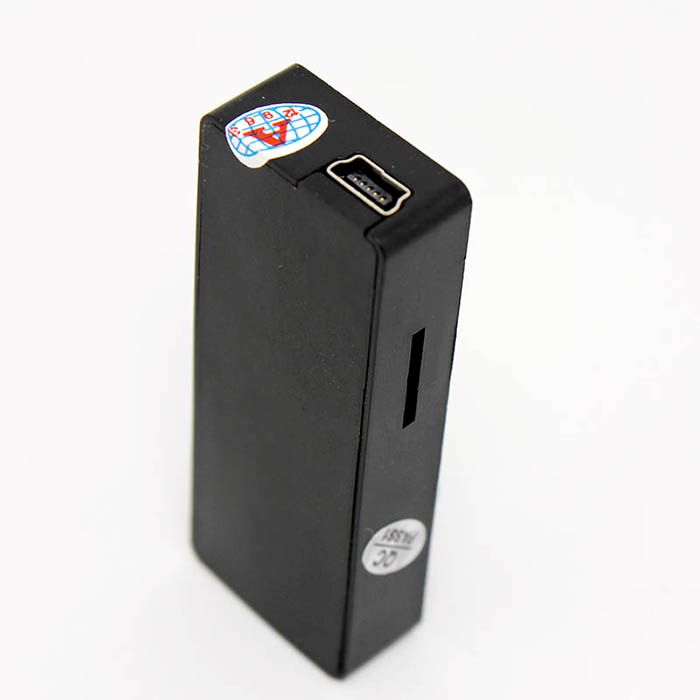

①-3. socket Description: MINI 5PIN USB socket ( Exhibit 2 ) for connecting a computer or
charger, a data transfer and charging. TF deck ( Exhibit 3 ), used to store files, storage camera,
photo paper generated.
①-4. camera: ( Exhibit 1 ), used to pick up video signals.
② SWITCH MACHINES:
Press and turn key ( K1 ) boot, start the camera system initialization ( red light, the machine
began to shake ), the initial complete, long red light, the machine stopped shaking. Enter the
default camera, camera, sound recording standby mode, after the boot of any state, long press
the power button ( K1 ) Save the file and shutdown ( red light flashes 2 times, while the machine
long shock 2 ).
③ MODE SWITCHING:
The machine has quick access to the model state functions: Boot After initialization, the model
can be K1, K2 two-button direct access, no need for mode switching.
④ CAMERA MODE:
When the machine is turned off, insert the TF ( SD ) card ( Exhibit 3 ), press the power button (
K1 ), red light, the machine began to shake, After system initialization, long red light, then the
camera at the default the camera mode, camera mode, recording mode state; long by K2 key,
the machine short shock 2, while the red light flashes 2 times, red light off, this time into the
video camera had been among them in the camera, press "K2 "key to see the current job status,
machine vibration 2, while the red light blinks two times out; short press" K1 "key, the machine a
short vibrates three times, while the red light flashes 3 times longer, then save the file and stop
the camera, back to camera mode, camera mode, recording mode standby. In order to secure
the preservation of documents, camera every 15 minutes to save a file, save the file will remain
under a video recording.
Note: In the video, the unit has a loop recording function.
⑤ CAMERA MODE:
Insert the TF ( SD ) card ( Exhibit 3 ), boot, system initialization is complete, the unit is in the
default camera mode, camera mode, recording mode state; short photographed by key K2, K2
per short by a key, the machine vibration time, red light flashes and a photograph stored, back to
the default camera mode, camera mode, test mode recording standby.
⑥ SOUND RECORDING:
This machine has separate video/audio recording:
Insert the TF ( SD ) card ( Exhibit 3 ), boot, system initialization is completed, press "K1" key,
the machine a short vibrates six times, while the red light flashes 6 times, off light, then the
machine will enter the recording the. Short press "K2" button to view current job status, machine
vibration 6, dual-lamp flashes six out; short press "K1" key, the machine a short vibrates three
times, while the red light flashes 3 times longer, at this time Save the file and stop recording and
return to camera mode, camera mode, recording mode standby.
⑦ MOVING THE DISK:
In the off state, insert the TF ( SD ) card ( Exhibit 2 ), the use of this machine is equipped with a
USB extension cable, connect the machine's USB port ( Exhibit 1 ), the other end and then
connect to your PC USB interface, this time Computer removable disk logo will pop up, you can
also "My Computer" to find the "Removable Disk" icon. When the unit is connected to the PC, the
unit's movement as a computer disk has started to work, you can be very easily see through the
computer, transmit, copy and view. Recorded video file of this machine are: TF ( SD ) Card
Driver  _DCIM  101DSCIM. Need to uninstall the unit, please click on the bottom right corner of
the taskbar icon mobile devices, in which unloading of the removable storage device ( Eject ), to
be safely unplug the system recognized hardware, then disconnect the machine from the
computer.
Источник

Описание и отзывы

Характеристики

Описание продукта:

Qzt, высокое качество, Прямая поставка от производителя S918 Шпион кнопка камеры DV видеокамера

Подробнее об изделии

Кнопка цифровое видеозаписывающее устройство
Может использоваться для фотографирования и записи звука и видео
Скрывается в одежде для скрытой камеры
Встроенная память 0 ГБ и поддержка tf-карты для расширения памяти
Встроенный литиевый аккумулятор, продолжает работать
Usb-разъем для передачи данных и зарядки
Простота в использовании и эксплуатации
Технические характеристики изделия:

Формат видео: AVI
Разрешение видео: 720×480
Формат изображений: JPEG
Разрешение изображения: 1280*960

Вспомогательная система: Windows ME/ 2000/ 2003/ Vista/ 7/ XP
Тип интерфейса: USB
Возможность хранения: встроенная память 0 и поддержка карт micro SD/TF и расширяемая до 16 Гб (карта Micro SD/T-Flash не входит в комплект)
Тип батареи: встроенный литий-ионный аккумулятор большой емкости
Размеры: 60x23x11 мм

Factory price best quality Mini Button Cam DV Camcorder Voice RecorderFactory price best quality Mini Button Cam DV Camcorder Voice Recorder

Factory price best quality Mini Button Cam DV Camcorder Voice Recorder

QQ20130930094603.jpg442171235_340.jpgQQ20130930094522.jpgQQ20130930094543.jpgQQ20130930094551-2.jpg

Комплектация:

1 x Кнопка мини камера
USB кабель (1 шт.);
Руководство пользователя (1 шт.)

Горячая продажа товара

Пожалуйста, нажмите на картинку, чтобы увидеть более подробную информацию о продукте.



Factory price best quality Mini Button Cam DV Camcorder Voice Recorder

QQ20130930094603.jpg442171235_340.jpgQQ20130930094522.jpgQQ20130930094543.jpgQQ20130930094551-2.jpg

Комплектация:

1 x Кнопка мини камера
USB кабель (1 шт.);
Руководство пользователя (1 шт.)

Горячая продажа товара

Пожалуйста, нажмите на картинку, чтобы увидеть более подробную информацию о продукте.


51618199229(1).jpgblob99XW paste-pic-dp_uuid_thygsa9 (9)paste-pic-dp_uuid_v4u1zQQ2021040918043699XW paste-pic-dp_uuid_thygsa9 (9)paste-pic-dp_uuid_v4u1zQQ20210409180436

Отзывы покупателей


Вопросы и ответы

В1: можем ли мы заказать один образец или небольшой заказ?
О: Да. Сначала закажите небольшое количество для тестирования.

Q2: через сколько дней я могу получить товар, если я разместил заказ на поставку?
О: в общем, 1-3 рабочих дня для образца и готового запаса; 15-25 дней для заказа продукции после receЯVing депозита заказа.

В3: О доставке?

A: Экспресс-службами DHL,UPS,TNT,Fedex,EMS, воздушная почта Китая (China Air Post.HK Post, по воздуху, по морю;

Можно получить через свой собственный Экспресс-аккаунт.

В4: какие платежи могут быть приняты?
A:Вы можете оплатить заказ через L/C или T/T,Western Union,Paypal заранее.

Payment way.png

Похожие товары

Источник

Содержание

      • 0.0.1 Радиостанции
      • 0.0.2 Радиомодемы
      • 0.0.3 GSM модемы
      • 0.0.4 Антенны
      • 0.0.5 Блоки питания и преобразователи
      • 0.0.6 Информация
      • 0.0.7 (495) 220-95-14 info@mobilradio.ru
  • 1 Mini DVR MD 80 руководство по эксплуатации
  • 2 Основные возможности Mini DV
  • 3 Технические характеристики Mini DV
  • 4 Инструкция Mini DV
      • 4.0.1 Внимание!
      • 4.0.2 Органы управления
      • 4.0.3 Описание состояний индикатора мини видеокамеры
      • 4.0.4 1. Зарядка аккумулятора камеры
      • 4.0.5 2. Включение видео записи.
      • 4.0.6 3. Активация по звуку
      • 4.0.7 4. Установка времени и даты на мини камере MD80
      • 4.0.8 5. Выключение
      • 4.0.9 6. Cоединение с компьютером
      • 4.0.10 7. Использование Mini DV MD80 в качестве WEB камеры
      • 4.0.11 8. Устранение неполадок.
  • 5 Оборудование видеофиксации и безопасности
      • 5.0.1 Инструкция на русском Mini DV-5
      • 5.0.2 Инструкция на русском SQ11
  • 6 Инструкция по эксплуатации мини камеры MD 80
  • 7 Органы управления
  • 8 Зарядка и работа с мини камерой MD80
  • 9 Запись во время зарядки
  • 10 Описание состояний индикатора мини видеокамеры
  • 11 Режимы записи мини камеры
  • 12 Просмотр видео
  • 13 Режим веб-камеры
  • 14 Установка времени на мини видеорегистраторе MD80

Радиостанции

Радиомодемы

GSM модемы

Антенны

Блоки питания и преобразователи

Информация

(495) 220-95-14
info@mobilradio.ru

Mini DVR MD 80 руководство по эксплуатации

Благодарим Вас за покупку мини камеры — Mini DV MD80. Этот Mini DV видео рекордер высокой четкости HD имеет элегантный дизайн, малый размер, его легко носить с собой. Мини камеру отличает простое управление и голосовая активация записи. Камера Mini DV MD80 станет вашим помощником в бизнесе, образовании, для обеспечения безопасности. Устройство будет полезно работникам СМИ, водителям автомобилей и мотоциклов, туристам и всем тем, кто хочет запечатлеть яркие или ответственные моменты своей жизни. Мы искренне надеемся, что наш продукт будет соответствовать всем Вашим требованиям и прослужит Вам долгое время.

Перед использованием видеорегистратора Mini DVR MD 80, пожалуйста, внимательно ознакомьтесь с данным руководством. Инструкция содержит полную инструкцию по использованию камеры Mini DV, в том числе такие вещи, как функциональные возможности, настройки, рекомендации по установке, а также технические характеристики устройства.

Основные возможности Mini DV

— Ручная активация записи
— Звуковое управление записью (65Дб)
— Может использоваться как Веб камера для видеочата (Skype) с любыми современными компьютерами.
— Поддерживает AVI видеоформат записи
— Низкое освещение, высокая разрешающая способность 2000K пикселей;
— Высокая скорость записи и быстрая реакция управления; 30 кадров в секунду для разрешения 720×480;
— Встроенный литиевый аккумулятор для непрерывной записи в течении 2 часов;
— Поддерживает запись на карту памяти, объёмом до 16 Gb;
— Лёгкое управление с индикацией выполняемых операций;
— Поддержка USB 2.0;
— Гибкое крепление на клипсе или кольце;
— Поддерживает режим фотосъёмки в формате JPEG;

Технические характеристики Mini DV

Цветная CMOS матрица;
Разрешение: 2,000,000 пикселей;
Угол обзора : 62 градуса;
Минимальное освещение: 1 Lux (Min);
Ёмкость батареи: 260mAH;
Потребление тока: 120mA/3.7V(Max);
Температура хранения: от -20 до 80 градусов;
Температура эксплуатации: от -10 до 50 градусов;
Относительная влажность: 15-85%;
Поддерживаемая память: Micro SD Card (TF Card);
Поддерживаемый объём SD карты: Max 16GB;
Видео съёмка: видеокодирование, используя формат motion JPEG, запись в AVI формате VGA; (720*480@30frame/second);
Вес: 55г;
Размеры: 55 x 20 x 21 мм;

Инструкция Mini DV

Внимание!

— Перед первым использованием необходимо полностью зарядить аккумулятор мини камеры
— Не допускайте переразряда аккумулятора!
— Мини-видеокамера не работает и не подключается к компьютеру, если не вставить карту памяти! В случае отсутствия карты памяти синий индикатор начнет быстро мигать.
— Вставляйте карту памяти правильно: контактами в сторону лицевой поверхности видеокамеры.
— Правильно включайте мини-видеокамеру!
Подождите несколько секунд пока видеокамера включится: не нажимайте кнопку, не трогайте карту памяти, не отключайте (подключайте) шнур USB.
— Правильно отключайте мини-видеокамеру от компьютера!
В строке статуса Windows (рядом с часами) есть значок — уведомление о подключенном устройстве USB. Щёлкните мышкой по этому значку левой кнопкой мыши и выберите «Безопасное отключение устройства».
— В режиме вэб-камеры нет доступа к карте памяти.

Органы управления

1. Кнопка включения.
2. Клипса.
3. Линза объектива.
4. Ушко для шнурка (ношение на шее).
5. Переключатель записи VOX (режим активации передачи голосом).
6. Слот для карты micro SD.
7. USB вход.
8. Включение записи.

Описание состояний индикатора мини видеокамеры

Индикатор: Синий (Питание)

Светится — Включено питание/ Режим ожидания
Не светится — Выключено питание
Медленно мигает — Низкий заряд аккумулятора
Быстро мигает — Нет карты памяти

Индикатор: Красный (Запись)

Мигает переменно — Инициализация/сохранение
Быстро мигает — Режим триггера звука
Медленно мигает — Запись

Индикатор: Синий (Заряд)

Медленно мигает — Подзарядка аккумулятора
Светится — Аккумулятор заряжен

1. Зарядка аккумулятора камеры

У камеры Mini DV встроенный литиевый аккумулятор для непрерывной записи в течении 2 часов. Первый раз зарядите его полностью одним из следующих способов:

1) Подсоедините устройство к компьютеру с помощью USB шнура, начнется зарядка.
2) Используйте адаптер для сети, подсоедините к нему USB шнур, воткните в сеть, начнется зарядка.
3) Если вы используете камеру как видеорегистратор, подключите USB шнур к стандартному зарядному устройству от прикуривателя с USB разъемом, начнется зарядка.

В режиме зарядки аккумулятора на камере Mini DV синий индикатор начнет медленно мигать, а красный горит постоянно. Когда аккумулятор будет заряжен полностью, красный индикатор будет светиться постоянно. Если у камеры недостаточно заряжен аккумулятор, она перейдет в режим защиты аккумулятора от полного разряда.

Примечание. Вы можете осуществлять передачу файлов во время зарядки мини камеры MD80.

Примечание. При полной разрядке аккумулятора Mini DV синий индикатор начнет медленно мигать и через 2 минуты автоматически отключается.

Примечание. Если MD80 не используется в течение 2 минут в режиме ожидания, устройство автоматически отключается для экономии энергии.

2. Включение видео записи.

Нажмите переключатель питания Power один раз для включения устройства. При этом синий индикатор загорится, а красный индикатор начнет мигать, что указывает на режим инициализации мини камеры. Когда красный индикатор перестанет светиться, устройство перейдет в режим ожидания: синий индикатор будет продолжать светиться постоянно. Если вы не произведете некоторое время каких либо действий, он погаснет и камера вернется в состояние энергосбережения.

Нажмите запись (кнопка сверху на видеокамере, на рисунке не показана) /синий индикатор будет гореть, красный медленно мигать. В это время идет запись видео. Разрешение видео файлов 720*480, 29-30 кадров в секунду. Если вы повторно нажмете кнопку запись, видеозапись остановится и сохранится автоматически.

Запись во время зарядки

Для записи видео во время зарядки камера должна быть выключена. Нажмите и удерживаете кнопку Старт / Стоп, в это время подключаете камеру к USB порту ПК, к адаптеру питания от сети 220В или к автомобильному прикуривателю и отпускаете кнопку Старт / Стоп, теперь камера и снимает и заряжается одновременно.

Примечание:
a. Убедитесь, что карта памяти установлена, если нет, камера выключится автоматически через 30 сек.
b. Максимальный объем поддерживаемой карты 8ГБ.
c. Сохранение файла требует некоторое время, поэтому не жмите кнопку несколько раз подряд.
d. Когда вы снимаете видео, пожалуйста сосредоточьтесь на объекте и поддерживайте достаточное освещение. Тогда видео будет четким, с естественным цветом, ярким и устойчивым.

3. Активация по звуку

Нажмите кнопку Power, загорится синий индикатор, если вы не произведете каких либо действий, он погаснет и камера вернется в состояние энергосбережения. Нажмите кнопку MODE, это переключит камеру в режим активации по звуку. Синий индикатор будет гореть постоянно, красный индикатор будет быстро мигать. Если звук превысит 65 ДБ – запись начнется автоматически. В этот момент синий индикатор будет гореть постоянно, а красный медленно мигать.

После превышения звукового порога камера будет снимать 2 минуты. После 2 минут записи, если звуков больше не будет, запись прекратится, сохранится и камера встанет опять в режим ожидания, при этом — синий индикатор горит, а красный быстро мигает (видеозапись остановлена — включен режим ожидания записи по звуку). Если звук опять превысит 65 ДБ – запись начнется автоматически.

Чтобы остановить запись — нажмите «Rec/stop», расположенную наверху корпуса видеорегистратора MD80 — синий горит непрерывно и красный очень быстро мигает (видеозапись остановлена, камера в режиме ожидания активации по звуку)

Переключится из этого режима в обычный режим — нажать кнопку «Mode» — горит синий индикатор — включен обычный режим.

Примечание. После записи файлы сохраняются автоматически. Не следует нажимать клавиши управления мини видеорегистратора MD80 во время сохранения файла, пока индикатор мигает красным.

4. Установка времени и даты на мини камере MD80

Подключите мини видеокамеру к ПК. Установка времени осуществляется созданием текстового файла с названием TAG.txt в корневом каталоге карты памяти устройства, со следующим содержанием:

Например, 2018-06-25 14:00:03

После сохранения файла отключите мини камеру от компьютера и включите ее.

На диске, поставляемом с камерой есть файл (TAG.TXT) Скопируйте его на карту памяти в корневой каталог! (cм. рисунок). Предварительно измените дату и время, аккуратно, только меняя цифры. Время синхронизируется автоматически. После вкл/выкл камеры файл исчезнет, а время на видео-файлах изменится.

Пошаговое руководство по созданию файла времени

1 — подключить микро-видеокамеру MiniDV MD80-c к компьютеру, подождать пока Windows подключит Съемный диск «Х:»(вашу камеру).

2 — откройте корневую папку этого съёмного диска. В пустом месте, в этой папке, нажмите правую кнопку мыши. Появится меню. Выберете в этом меню пункт «Создать — > Текстовый документ». Появится файл «Текстовый документ» или «Текстовый документ.txt», в зависимости от настроек Windows. Переименуйте этот файл в «tag» или «tag.txt» соответственно (в зависимости от настроек Windows).

3 — Откройте этот файл. Запишите в этом файле текущие дату и время в следующем формате:

например:
[date]
2018/02/28
12:00:00

4 — сохраните и закройте файл.

5 — безопасно отключите вашу микро-видеокамеру от компьютера и включите её. Запишите небольшой видеофайл. Выключите микро-видеокамеру.

6 — подключите микро-видеокамеру к компьютеру и проверьте следующее:

— файл » tag.txt » должен пропасть с карты памяти.
— на записанном видео должны отображаться текущие дата и время.

5. Выключение

Во время записи или спящего положения камеры нажмите кнопку Power в течении 2 сек

MINI DV будет сохранить файл и затем автоматически выключается следующим образом:

а. При съемке видео без достаточной зарядки, файл будет сохранен автоматически, а затем автоматически отключится.
б. Когда дискового пространства Mini DV не достаточно, индикатор гаснет, файл будет сохранен автоматически, до автоматического выключения питания.

в. В режиме ожидания, без каких-либо операции в 30 секунд, камера автоматически отключится.

6. Cоединение с компьютером

С помощью USB кабеля вы можете соединить камеру с компьютером (в любом режиме работы камеры) после этого можно просматривать, копировать и удалять файлы, установка драйверов не требуется!

При подключении к компьютеру, если Mini DV не может быть идентифицирована, или не видит переносной диск (SD-карту) в течении 30 секунд, пожалуйста, вставьте ее снова.

Рекомендуем предварительно копировать видео-файлы на компьютер, а затем просматривать.

Также Вы можете использовать карт-ридер для считывания файлов с карты памяти.

7. Использование Mini DV MD80 в качестве WEB камеры

Перед использованием мини видеокамеры в качестве веб-камеры установите специализированное программное обеспечение с CD-диска в комплекте. Имя драйвера SPCA1528_V2220_M . Setup.exe. После установки на компьютере появится иконка AMCAP.

Подсоедините камеру к компьютеру, в любом режиме. Потом нажмите кнопку MODE, в этот момент камера начнет работать в режиме веб-камеры. Mini DV определится как стандартная Веб-камера. Дважды щелкните мышкой на иконке AMCAP. Микро камера также может использоваться с программным обеспечением сторонних производителей, позволяющим записывать видео на компьютер.

8. Устранение неполадок.

Если камера перестала работать, как положено или не определяется компьютером, то надо сделать перезагрузку. Для этого надо нажать на кнопку «Reset». Кнопка находится внутри корпуса микро-видеокамеры. Доступ к кнопке «Reset» осуществляется через маленькое отверстие, которое расположено слева от слота карты памяти. Аккуратно, чтобы не повредить видеокамеру, нажмите на кнопку тонким предметом. Нажатие кнопки хорошо чувствуется, оно происходит с небольшим щелчком. Не прилагайте излишних усилий.

Оборудование видеофиксации и безопасности

Инструкция на русском Mini DV-5

Инструкция по эксплуатации мини камеры Mini DV-5 1280×960 Pixels на русском языке

Инструкция на русском SQ11

Полная инструкция по эксплуатации мини камеры SQ11 на русском языке

Инструкция по эксплуатации мини камеры MD 80

Органы управления

Зарядка и работа с мини камерой MD80

Внимание! Перед первым использованием необходимо полностью зарядить аккумулятор мини камеры!

Для зарядки аккумулятора мини камеры MD80 подключите ее к USB порту ПК, к адаптеру питания от сети 220В или от автомобильного прикуривателя.

В режиме зарядки синий индикатор начнет медленно мигать, а красный горит постоянно. Когда аккумулятор будет заряжен полностью, красный индикатор будет светиться постоянно.

Перед началом записи видео на мини видеокамеру MD80 убедитесь, что карта памяти установлена. В случае отсутствия карты памяти синий индикатор начнет быстро мигать. Нажмите переключатель питания один раз для включения устройства. При этом синий индикатор загорится, а красный индикатор начнет мигать, что указывает на режим инициализации мини камеры. Когда красный индикатор перестанет светиться, устройство перейдет в режим ожидания: синий индикатор будет продолжать светиться постоянно. Для выключения мини камеры нажмите повторно переключатель питания один раз.

Примечание. Вы можете осуществлять передачу файлов во время зарядки мини камеры MD80.

Примечание. При полной разрядке аккумулятора мини видеокамеры синий индикатор начнет медленно мигать и через 2 минуты автоматически отключается.

Примечание. Если MD80 не используется в течение 2 минут в режиме ожидания, устройство автоматически отключается для экономии энергии.

Запись во время зарядки

Для записи видео во время зарядки камера должна быть выключена. Нажмите и удерживаете кнопку Старт / Стоп, в это время подключаете камеру к USB порту ПК, к адаптеру питания от сети 220В или к автомобильному прикуривателю и отпускаете кнопку Старт / Стоп, теперь камера и снимает и заряжается одновременно.

Описание состояний индикатора мини видеокамеры

Индикатор: Синий (Питание)

  • Светится — Включено питание/ Режим ожидания
  • Не светится — Выключено питание
  • Медленно мигает — Низкий заряд аккумулятора
  • Быстро мигает — Нет карты памяти

Индикатор: Красный (Запись)

  • Мигает переменно — Инициализация/сохранение
  • Быстро мигает — Режим триггера звука
  • Медленно мигает — Запись

Индикатор: Синий (Заряд)

  • Медленно мигает — Подзарядка аккумулятора
  • Светится — Аккумулятор заряжен

Режимы записи мини камеры

Запись вручную: датчик звука выключен.

Включив мини видеокамеру, однократно нажмите кнопку записи, чтобы начать запись, в это время красный индикатор начнет медленно мигать. Чтобы остановить запись, нажмите кнопку записи еще раз, файл будет сохранен в формате AVI и микро видеокамера перейдет в режим ожидания.

Переключение в режим голосовой или шумовой активации видеозаписи.

  • Нажать кнопку «Mode», при включённой видеокамере — синий горит, красный очень быстро мигает (режим включен), в случае появления шума > 60Дб, начинается видеозапись — синий горит, красный медленно мигает (идёт видеозапись в режиме активации по звуку).
  • Автоматическая остановка видеозаписи в этом режиме, происходит через 2 минуты после начала записи, при этом — синий индикатор горит, а красный очень быстро мигает (видеозапись остановлена — включен режим ожидания записи по звуку)
  • Чтобы остановить запись — нажать «Rec/stop», расположенную наверху корпуса видеорегистратора MD80 — синий горит непрерывно и красный очень быстро мигает (видеозапись остановлена, камера в режиме ожидания активации по звуку)
  • Переключится из этого режима в обычный режим — нажать кнопку «Mode» — горит синий индикатор — включен обычный режим.

Примечание. После записи файлы сохраняются автоматически. Не следует нажимать клавиши управления мини видеорегистратора MD80 во время сохранения файла, пока индикатор мигает красным.

Просмотр видео

После записи подключите мини видеокамеру MD80 к компьютеру с помощью USB-кабеля и скопируйте данные с микро видеокамеры MD80. Также Вы можете использовать карт-ридер для считывания файлов с карты памяти.

Режим веб-камеры

Перед использованием мини видеокамеры в качестве веб-камеры установите специализированное программное обеспечение с CD-диска в комплекте. Включите питание, включите датчик звука и подключите мини камеру MD80 к компьютеру с помощью USB-кабеля: MD80 определится как стандартная Веб-камера. Микро камера также может использоваться с программным обеспечением сторонних производителей, позволяющим записывать видео на компьютер.

Установка времени на мини видеорегистраторе MD80

Подключите мини видеокамеру к ПК. Установка времени осуществляется созданием текстового файла с названием TAG.txt в корневом каталоге карты памяти устройства, со следующим содержанием:

Например, 2013-06-25 14:00:03

После сохранения файла отключите мини камеру от компьютера и включите ее.

Инструкция по эксплуатации, описание возможностей, характеристики, режимы работы, мини камеры SQ8 DVR с ночной подсветкой и датчиком движения

Инструкция по эксплуатации универсальной скрытой мини камеры SQ8

ОРГАНЫ УПРАВЛЕНИЯ МИНИ КАМЕРОЙ SQ8

§ 1. Кнопка On/Off

§ 2. Кнопка Mode

§ 3. Ночная IR -подсветка

§ 4. Объектив

§ 5. Микрофон

§ 6. Крепление

§ 7. Порт MiniUSB

§ 9. Светодиодные индикатор

§ 10. Кнопка Reset

· Запись FullHD видео с разрешением 1920х1080p 15fps или 1280х720p 30fps

· Невидимая инфракрасная ночная LED подсветка (4 ИК-светодиода)

· Активация записи по датчику движения

· Съемка фотографий с разрешением 4032х3024

· Функции циклической записи и записи в процессе зарядки

· Поддержка карт памяти MicroSD до 32 Гб

· Емкий Li-Ion аккумулятор – автономная запись до 1,5 часов

· Вывод изображения на ТВ

· Вес 26 г, размер 25x22x20 мм

Мини видеокамера SQ8- уникальная модель мини видеокамеры, которая сочетает в себе прекрасное HD качество видеосъемки(FullHD 1920х1080p или HD Ready 1280х720p с частотой до 30 кадров в секунду), невидимую глазу инфракрасную ночную LED подсветку, но имеет при этом уникально малый для такого рода устройств размер 25×22х20 мм и весит всего 26 грамм. Емкость встроенного аккумулятора составляет 200 мАч, что позволяет минивидеокамере работать до 1,5 часов совершенно автономно. ​

ЗАРЯДКА МИНИ ВИДЕОКАМЕРЫ

· Внимание! Перед первым использованием необходимо полностью зарядить аккумулятор мини камеры !

· Данная мини видеокамера имеет встроенную литий-ионную батарею. Вы можете производить зарядку одним из следующих способов:

§ 1. Подключите мини камеру к порту USB Вашего ПК, предварительно остановив запись

§ 2. Подключите мини видеорегистратор к зарядному устройству от сети 220В или портативному зарядному устройству 5В. При этом Вы можете продолжать использовать миникамеру в процесс зарядки. В процессе зарядки синий и красный светодиоды будут гореть постоянно.

§ 3. После того как батарея мини видеокамеры будет полностью заряжена синий светодиод будет гореть постоянно , а красный светодиод перестанет светиться .

· Примечание. Если заряд встроенного аккумулятора не достаточен для продолжения съемки, синий и красный светодиоды мини видеокамеры будут одновременно моргать в течение 5 секунд , после чего мини камера сохранит записанное видео и автоматически отключится.

· Примечание. Если карта памяти не установлена, синий и красный светодиоды мини видеокамеры будут одновременно моргать в течение 5 секунд , после чего мини видеокамера автоматически отключится.

· Примечание. Если видеокамера находится в режиме ожидания и с ней не производится никаких действий, она автоматически отключается через 1 минуту для экономии заряда встроенного аккумулятора.

· ИСПОЛЬЗОВАНИЕ КАБЕЛЯ MICROUSB–USB+AV

· Вы можете использовать кабель MicroUSB–USB+AV , поставляемый в комплекте с мини видеокамерой , для 3 основных целей :

§ 1. для подключения мини камеры к компьютеру с целью зарядки и передачи данных;

§ 2. для подключения миникамеры к зарядному устройству от сети 220В или портативному зарядному устройству 5В для одновременной зарядки и использования микро видеокамеры ;

§ 3. для подключения миникамеры к ТВ и выводу изображения на экран.

§ СЪЕМКА ВИДЕО С РАЗРЕШЕНИЕМ 1280X720P

§ Нажмите кнопку On/Off для включения мини видеокамеры – загорится синий светодиод – мини камера находится в режиме ожидания записи видео с качеством 720p . Нажмите кнопку On/Off однократно для начала записи видео – синий светодиод моргнет 3 раза и погаснет – ведется запись видео с качеством 720p . Видеозапись будет автоматически сохраняться каждые 5 минуты . Для остановки записи нажмите кнопку On/Off .

§ Нажмите кнопку On/Off для включения мини видеокамеры – загорится синий светодиод . Дважды нажмите кнопку Mode для перехода в режим фотографирования – красный светодиод будет гореть постоянно . Для съемки фотографии нажмите однократно кнопку On/Off – красный светодиод моргнет однократно , фотография сохранена. Разрешение получаемых фотографий – 4032х3024 .

§ СЪЕМКА ВИДЕО С РАЗРЕШЕНИЕМ 1920X1080P

§ Нажмите кнопку On/Off для включения мини видеокамеры – синий светодиод будет гореть постоянно. Однократно нажмите кнопку Mode для перехода в режим съемки видео с разрешением 1080p – красный и синий светодиод будут гореть одновременно , мини камера находится в режиме ожидания записи видео с качеством 1080p . Для начала съемки нажмите кнопку On/Off однократно – синий светодиод потухнет , а красный светодиод моргнет 3 раза и погаснет – ведется запись видео с качеством 1080p . Видеозапись будет автоматически сохраняться каждые 5 минуты . Для остановки записи нажмите кнопку On/Off .

§ Нажмите кнопку On/Off для включения мини видеокамеры . Нажмите и удерживайте кнопку On/Off в течение 2 секунд – красный индикатор моргнет дважды – ночная подсветка включена. Для того чтобы отключить ночную подсветку, нажмите и удерживайте кнопку On/Off в течение 2 секунд , красный светодиодный индикатор моргнет три раза – ночная подсветка выключена.

§ ВСТРОЕННЫЙ ДАТЧИК ДВИЖЕНИЯ

§ Данная мини видеокамера может начинать запись по встроенному датчику движения . Для этого, находясь в режиме ожидания съемки 720p или 1080p видео, нажмите и удерживайте кнопку Mode мини видеокамеры в течение 3 секунд – микро видеокамера перейдет в режим записи по датчику движения. При обнаружении движения видеозапись начнется автоматически, при этом красный и синий светодиоды будут моргать одновременно . При записи по датчику движения видеозапись автоматически сохраняется каждые 3 минуты .

§ ВЫКЛЮЧЕНИЕ МИНИ КАМЕРЫ

§ Для того чтобы отключить мини видеокамеру нажмите и удерживайте кнопку On/Off в течение 6 секунд . Если мини видеокамера находится в режиме ожидания и не используется, она автоматически отключается через 1 минуту .

§ СБРОС МИНИ КАМЕРЫ

§ Если мини видеокамера работает некорректно, либо не отвечает на нажатие кнопок, Вы можете перезапустить ее путем нажатия кнопки Reset .

§ СОЕДИНЕНИЕ С ПК

§ Присоедините мини видеокамеру в выключенном состоянии к ПК – через несколько секунд она автоматически определится как съемный диск на Вашем ПК. Синий индикатор будет означать процесс передачи информации, а красный – процесс зарядки встроенного аккумулятора.

§ ЗАПИСЬ В ПРОЦЕССЕ ЗАРЯДКИ ОТ ЗАРЯДНОГО УСТРОЙСТВА (ВНЕШНЕГО АККУМУЛЯТОРА)

§ Убедитесь, что в мини видеорегистратор вставлена рабочая карта памяти. Присоедините мини видеокамеру в выключенном состоянии к внешнему аккумулятору – одновременно загорятся два светодиода, затем несколько секунд будет гореть красный светодиод, после чего красный светодиод начнет мигать — это означает, что началась запись видео. Т.е., фактически, запись начинается автоматически при подключении мини видеокамеры к зарядному устройству.

§ Для того, что бы остановить запись, нажмите однократно кнопку on/off. При этом красный светодиод перестанем мигать и будет гореть постоянно — камера в режиме ожидания.

§ УСТАНОВКА ВРЕМЕНИ НА МИНИ ВИДЕОРЕГИСТРАТОРЕ SQ8

§ Подключите мини видеокамеру к ПК. Установка времени осуществляется созданием текстового файла с названием TIMERSET.txt в корневом каталоге карты памяти устройства, со следующим содержанием:

§ ГГГГММДДЧЧММСС Y (либо N , если Вы не хотите, чтобы метка даты и времени отображалась на видеофайлах)

§ Например, 20130625140003 Y

§ После сохранения файла отключите мини камеру от компьютера и включите ее.

§ ХАРАКТЕРИСТИКИ МИНИ КАМЕРЫ

§ Качество съемки: 1920х1080p/15fps или 1280х720p/30fps

§ Минимальное освещение: 0 Люкс

§ Емкость аккумулятора: 200 мАч

§ Продолжительность непрерывной работы: 1 — 1,5 часа

§ Память: Карты памяти MicroSD (карты TF) до 32 Гб

§ Использование памяти во время записи: 520Мб – 5 минут (720p) / 430Мб – 5 минут (1080p)

§ Размеры: 37х17х11 мм

§ КОМПЛЕКТАЦИЯ МИНИ ВИДЕОКАМЕРЫ

§ 1. Мини видеокамера SQ8

§ 2. Кабель MicroUSB–USB+AV

§ 3. Прищепка для крепления на одежду

Источник


Вопросы и ответы

В1: можем ли мы заказать один образец или небольшой заказ?
О: Да. Сначала закажите небольшое количество для тестирования.

Q2: через сколько дней я могу получить товар, если я разместил заказ на поставку?
О: в общем, 1-3 рабочих дня для образца и готового запаса; 15-25 дней для заказа продукции после receЯVing депозита заказа.

В3: О доставке?

A: Экспресс-службами DHL,UPS,TNT,Fedex,EMS, воздушная почта Китая (China Air Post.HK Post, по воздуху, по морю;

Можно получить через свой собственный Экспресс-аккаунт.

В4: какие платежи могут быть приняты?
A:Вы можете оплатить заказ через L/C или T/T,Western Union,Paypal заранее.

Payment way.png

Похожие товары

Источник

Содержание

      • 0.0.1 Радиостанции
      • 0.0.2 Радиомодемы
      • 0.0.3 GSM модемы
      • 0.0.4 Антенны
      • 0.0.5 Блоки питания и преобразователи
      • 0.0.6 Информация
      • 0.0.7 (495) 220-95-14 info@mobilradio.ru
  • 1 Mini DVR MD 80 руководство по эксплуатации
  • 2 Основные возможности Mini DV
  • 3 Технические характеристики Mini DV
  • 4 Инструкция Mini DV
      • 4.0.1 Внимание!
      • 4.0.2 Органы управления
      • 4.0.3 Описание состояний индикатора мини видеокамеры
      • 4.0.4 1. Зарядка аккумулятора камеры
      • 4.0.5 2. Включение видео записи.
      • 4.0.6 3. Активация по звуку
      • 4.0.7 4. Установка времени и даты на мини камере MD80
      • 4.0.8 5. Выключение
      • 4.0.9 6. Cоединение с компьютером
      • 4.0.10 7. Использование Mini DV MD80 в качестве WEB камеры
      • 4.0.11 8. Устранение неполадок.
  • 5 Оборудование видеофиксации и безопасности
      • 5.0.1 Инструкция на русском Mini DV-5
      • 5.0.2 Инструкция на русском SQ11
  • 6 Инструкция по эксплуатации мини камеры MD 80
  • 7 Органы управления
  • 8 Зарядка и работа с мини камерой MD80
  • 9 Запись во время зарядки
  • 10 Описание состояний индикатора мини видеокамеры
  • 11 Режимы записи мини камеры
  • 12 Просмотр видео
  • 13 Режим веб-камеры
  • 14 Установка времени на мини видеорегистраторе MD80

Радиостанции

Радиомодемы

GSM модемы

Антенны

Блоки питания и преобразователи

Информация

(495) 220-95-14
info@mobilradio.ru

Mini DVR MD 80 руководство по эксплуатации

Благодарим Вас за покупку мини камеры — Mini DV MD80. Этот Mini DV видео рекордер высокой четкости HD имеет элегантный дизайн, малый размер, его легко носить с собой. Мини камеру отличает простое управление и голосовая активация записи. Камера Mini DV MD80 станет вашим помощником в бизнесе, образовании, для обеспечения безопасности. Устройство будет полезно работникам СМИ, водителям автомобилей и мотоциклов, туристам и всем тем, кто хочет запечатлеть яркие или ответственные моменты своей жизни. Мы искренне надеемся, что наш продукт будет соответствовать всем Вашим требованиям и прослужит Вам долгое время.

Перед использованием видеорегистратора Mini DVR MD 80, пожалуйста, внимательно ознакомьтесь с данным руководством. Инструкция содержит полную инструкцию по использованию камеры Mini DV, в том числе такие вещи, как функциональные возможности, настройки, рекомендации по установке, а также технические характеристики устройства.

Основные возможности Mini DV

— Ручная активация записи
— Звуковое управление записью (65Дб)
— Может использоваться как Веб камера для видеочата (Skype) с любыми современными компьютерами.
— Поддерживает AVI видеоформат записи
— Низкое освещение, высокая разрешающая способность 2000K пикселей;
— Высокая скорость записи и быстрая реакция управления; 30 кадров в секунду для разрешения 720×480;
— Встроенный литиевый аккумулятор для непрерывной записи в течении 2 часов;
— Поддерживает запись на карту памяти, объёмом до 16 Gb;
— Лёгкое управление с индикацией выполняемых операций;
— Поддержка USB 2.0;
— Гибкое крепление на клипсе или кольце;
— Поддерживает режим фотосъёмки в формате JPEG;

Технические характеристики Mini DV

Цветная CMOS матрица;
Разрешение: 2,000,000 пикселей;
Угол обзора : 62 градуса;
Минимальное освещение: 1 Lux (Min);
Ёмкость батареи: 260mAH;
Потребление тока: 120mA/3.7V(Max);
Температура хранения: от -20 до 80 градусов;
Температура эксплуатации: от -10 до 50 градусов;
Относительная влажность: 15-85%;
Поддерживаемая память: Micro SD Card (TF Card);
Поддерживаемый объём SD карты: Max 16GB;
Видео съёмка: видеокодирование, используя формат motion JPEG, запись в AVI формате VGA; (720*480@30frame/second);
Вес: 55г;
Размеры: 55 x 20 x 21 мм;

Инструкция Mini DV

Внимание!

— Перед первым использованием необходимо полностью зарядить аккумулятор мини камеры
— Не допускайте переразряда аккумулятора!
— Мини-видеокамера не работает и не подключается к компьютеру, если не вставить карту памяти! В случае отсутствия карты памяти синий индикатор начнет быстро мигать.
— Вставляйте карту памяти правильно: контактами в сторону лицевой поверхности видеокамеры.
— Правильно включайте мини-видеокамеру!
Подождите несколько секунд пока видеокамера включится: не нажимайте кнопку, не трогайте карту памяти, не отключайте (подключайте) шнур USB.
— Правильно отключайте мини-видеокамеру от компьютера!
В строке статуса Windows (рядом с часами) есть значок — уведомление о подключенном устройстве USB. Щёлкните мышкой по этому значку левой кнопкой мыши и выберите «Безопасное отключение устройства».
— В режиме вэб-камеры нет доступа к карте памяти.

Органы управления

1. Кнопка включения.
2. Клипса.
3. Линза объектива.
4. Ушко для шнурка (ношение на шее).
5. Переключатель записи VOX (режим активации передачи голосом).
6. Слот для карты micro SD.
7. USB вход.
8. Включение записи.

Описание состояний индикатора мини видеокамеры

Индикатор: Синий (Питание)

Светится — Включено питание/ Режим ожидания
Не светится — Выключено питание
Медленно мигает — Низкий заряд аккумулятора
Быстро мигает — Нет карты памяти

Индикатор: Красный (Запись)

Мигает переменно — Инициализация/сохранение
Быстро мигает — Режим триггера звука
Медленно мигает — Запись

Индикатор: Синий (Заряд)

Медленно мигает — Подзарядка аккумулятора
Светится — Аккумулятор заряжен

1. Зарядка аккумулятора камеры

У камеры Mini DV встроенный литиевый аккумулятор для непрерывной записи в течении 2 часов. Первый раз зарядите его полностью одним из следующих способов:

1) Подсоедините устройство к компьютеру с помощью USB шнура, начнется зарядка.
2) Используйте адаптер для сети, подсоедините к нему USB шнур, воткните в сеть, начнется зарядка.
3) Если вы используете камеру как видеорегистратор, подключите USB шнур к стандартному зарядному устройству от прикуривателя с USB разъемом, начнется зарядка.

В режиме зарядки аккумулятора на камере Mini DV синий индикатор начнет медленно мигать, а красный горит постоянно. Когда аккумулятор будет заряжен полностью, красный индикатор будет светиться постоянно. Если у камеры недостаточно заряжен аккумулятор, она перейдет в режим защиты аккумулятора от полного разряда.

Примечание. Вы можете осуществлять передачу файлов во время зарядки мини камеры MD80.

Примечание. При полной разрядке аккумулятора Mini DV синий индикатор начнет медленно мигать и через 2 минуты автоматически отключается.

Примечание. Если MD80 не используется в течение 2 минут в режиме ожидания, устройство автоматически отключается для экономии энергии.

2. Включение видео записи.

Нажмите переключатель питания Power один раз для включения устройства. При этом синий индикатор загорится, а красный индикатор начнет мигать, что указывает на режим инициализации мини камеры. Когда красный индикатор перестанет светиться, устройство перейдет в режим ожидания: синий индикатор будет продолжать светиться постоянно. Если вы не произведете некоторое время каких либо действий, он погаснет и камера вернется в состояние энергосбережения.

Нажмите запись (кнопка сверху на видеокамере, на рисунке не показана) /синий индикатор будет гореть, красный медленно мигать. В это время идет запись видео. Разрешение видео файлов 720*480, 29-30 кадров в секунду. Если вы повторно нажмете кнопку запись, видеозапись остановится и сохранится автоматически.

Запись во время зарядки

Для записи видео во время зарядки камера должна быть выключена. Нажмите и удерживаете кнопку Старт / Стоп, в это время подключаете камеру к USB порту ПК, к адаптеру питания от сети 220В или к автомобильному прикуривателю и отпускаете кнопку Старт / Стоп, теперь камера и снимает и заряжается одновременно.

Примечание:
a. Убедитесь, что карта памяти установлена, если нет, камера выключится автоматически через 30 сек.
b. Максимальный объем поддерживаемой карты 8ГБ.
c. Сохранение файла требует некоторое время, поэтому не жмите кнопку несколько раз подряд.
d. Когда вы снимаете видео, пожалуйста сосредоточьтесь на объекте и поддерживайте достаточное освещение. Тогда видео будет четким, с естественным цветом, ярким и устойчивым.

3. Активация по звуку

Нажмите кнопку Power, загорится синий индикатор, если вы не произведете каких либо действий, он погаснет и камера вернется в состояние энергосбережения. Нажмите кнопку MODE, это переключит камеру в режим активации по звуку. Синий индикатор будет гореть постоянно, красный индикатор будет быстро мигать. Если звук превысит 65 ДБ – запись начнется автоматически. В этот момент синий индикатор будет гореть постоянно, а красный медленно мигать.

После превышения звукового порога камера будет снимать 2 минуты. После 2 минут записи, если звуков больше не будет, запись прекратится, сохранится и камера встанет опять в режим ожидания, при этом — синий индикатор горит, а красный быстро мигает (видеозапись остановлена — включен режим ожидания записи по звуку). Если звук опять превысит 65 ДБ – запись начнется автоматически.

Чтобы остановить запись — нажмите «Rec/stop», расположенную наверху корпуса видеорегистратора MD80 — синий горит непрерывно и красный очень быстро мигает (видеозапись остановлена, камера в режиме ожидания активации по звуку)

Переключится из этого режима в обычный режим — нажать кнопку «Mode» — горит синий индикатор — включен обычный режим.

Примечание. После записи файлы сохраняются автоматически. Не следует нажимать клавиши управления мини видеорегистратора MD80 во время сохранения файла, пока индикатор мигает красным.

4. Установка времени и даты на мини камере MD80

Подключите мини видеокамеру к ПК. Установка времени осуществляется созданием текстового файла с названием TAG.txt в корневом каталоге карты памяти устройства, со следующим содержанием:

Например, 2018-06-25 14:00:03

После сохранения файла отключите мини камеру от компьютера и включите ее.

На диске, поставляемом с камерой есть файл (TAG.TXT) Скопируйте его на карту памяти в корневой каталог! (cм. рисунок). Предварительно измените дату и время, аккуратно, только меняя цифры. Время синхронизируется автоматически. После вкл/выкл камеры файл исчезнет, а время на видео-файлах изменится.

Пошаговое руководство по созданию файла времени

1 — подключить микро-видеокамеру MiniDV MD80-c к компьютеру, подождать пока Windows подключит Съемный диск «Х:»(вашу камеру).

2 — откройте корневую папку этого съёмного диска. В пустом месте, в этой папке, нажмите правую кнопку мыши. Появится меню. Выберете в этом меню пункт «Создать — > Текстовый документ». Появится файл «Текстовый документ» или «Текстовый документ.txt», в зависимости от настроек Windows. Переименуйте этот файл в «tag» или «tag.txt» соответственно (в зависимости от настроек Windows).

3 — Откройте этот файл. Запишите в этом файле текущие дату и время в следующем формате:

например:
[date]
2018/02/28
12:00:00

4 — сохраните и закройте файл.

5 — безопасно отключите вашу микро-видеокамеру от компьютера и включите её. Запишите небольшой видеофайл. Выключите микро-видеокамеру.

6 — подключите микро-видеокамеру к компьютеру и проверьте следующее:

— файл » tag.txt » должен пропасть с карты памяти.
— на записанном видео должны отображаться текущие дата и время.

5. Выключение

Во время записи или спящего положения камеры нажмите кнопку Power в течении 2 сек

MINI DV будет сохранить файл и затем автоматически выключается следующим образом:

а. При съемке видео без достаточной зарядки, файл будет сохранен автоматически, а затем автоматически отключится.
б. Когда дискового пространства Mini DV не достаточно, индикатор гаснет, файл будет сохранен автоматически, до автоматического выключения питания.

в. В режиме ожидания, без каких-либо операции в 30 секунд, камера автоматически отключится.

6. Cоединение с компьютером

С помощью USB кабеля вы можете соединить камеру с компьютером (в любом режиме работы камеры) после этого можно просматривать, копировать и удалять файлы, установка драйверов не требуется!

При подключении к компьютеру, если Mini DV не может быть идентифицирована, или не видит переносной диск (SD-карту) в течении 30 секунд, пожалуйста, вставьте ее снова.

Рекомендуем предварительно копировать видео-файлы на компьютер, а затем просматривать.

Также Вы можете использовать карт-ридер для считывания файлов с карты памяти.

7. Использование Mini DV MD80 в качестве WEB камеры

Перед использованием мини видеокамеры в качестве веб-камеры установите специализированное программное обеспечение с CD-диска в комплекте. Имя драйвера SPCA1528_V2220_M . Setup.exe. После установки на компьютере появится иконка AMCAP.

Подсоедините камеру к компьютеру, в любом режиме. Потом нажмите кнопку MODE, в этот момент камера начнет работать в режиме веб-камеры. Mini DV определится как стандартная Веб-камера. Дважды щелкните мышкой на иконке AMCAP. Микро камера также может использоваться с программным обеспечением сторонних производителей, позволяющим записывать видео на компьютер.

8. Устранение неполадок.

Если камера перестала работать, как положено или не определяется компьютером, то надо сделать перезагрузку. Для этого надо нажать на кнопку «Reset». Кнопка находится внутри корпуса микро-видеокамеры. Доступ к кнопке «Reset» осуществляется через маленькое отверстие, которое расположено слева от слота карты памяти. Аккуратно, чтобы не повредить видеокамеру, нажмите на кнопку тонким предметом. Нажатие кнопки хорошо чувствуется, оно происходит с небольшим щелчком. Не прилагайте излишних усилий.

Оборудование видеофиксации и безопасности

Инструкция на русском Mini DV-5

Инструкция по эксплуатации мини камеры Mini DV-5 1280×960 Pixels на русском языке

Инструкция на русском SQ11

Полная инструкция по эксплуатации мини камеры SQ11 на русском языке

Инструкция по эксплуатации мини камеры MD 80

Органы управления

Зарядка и работа с мини камерой MD80

Внимание! Перед первым использованием необходимо полностью зарядить аккумулятор мини камеры!

Для зарядки аккумулятора мини камеры MD80 подключите ее к USB порту ПК, к адаптеру питания от сети 220В или от автомобильного прикуривателя.

В режиме зарядки синий индикатор начнет медленно мигать, а красный горит постоянно. Когда аккумулятор будет заряжен полностью, красный индикатор будет светиться постоянно.

Перед началом записи видео на мини видеокамеру MD80 убедитесь, что карта памяти установлена. В случае отсутствия карты памяти синий индикатор начнет быстро мигать. Нажмите переключатель питания один раз для включения устройства. При этом синий индикатор загорится, а красный индикатор начнет мигать, что указывает на режим инициализации мини камеры. Когда красный индикатор перестанет светиться, устройство перейдет в режим ожидания: синий индикатор будет продолжать светиться постоянно. Для выключения мини камеры нажмите повторно переключатель питания один раз.

Примечание. Вы можете осуществлять передачу файлов во время зарядки мини камеры MD80.

Примечание. При полной разрядке аккумулятора мини видеокамеры синий индикатор начнет медленно мигать и через 2 минуты автоматически отключается.

Примечание. Если MD80 не используется в течение 2 минут в режиме ожидания, устройство автоматически отключается для экономии энергии.

Запись во время зарядки

Для записи видео во время зарядки камера должна быть выключена. Нажмите и удерживаете кнопку Старт / Стоп, в это время подключаете камеру к USB порту ПК, к адаптеру питания от сети 220В или к автомобильному прикуривателю и отпускаете кнопку Старт / Стоп, теперь камера и снимает и заряжается одновременно.

Описание состояний индикатора мини видеокамеры

Индикатор: Синий (Питание)

  • Светится — Включено питание/ Режим ожидания
  • Не светится — Выключено питание
  • Медленно мигает — Низкий заряд аккумулятора
  • Быстро мигает — Нет карты памяти

Индикатор: Красный (Запись)

  • Мигает переменно — Инициализация/сохранение
  • Быстро мигает — Режим триггера звука
  • Медленно мигает — Запись

Индикатор: Синий (Заряд)

  • Медленно мигает — Подзарядка аккумулятора
  • Светится — Аккумулятор заряжен

Режимы записи мини камеры

Запись вручную: датчик звука выключен.

Включив мини видеокамеру, однократно нажмите кнопку записи, чтобы начать запись, в это время красный индикатор начнет медленно мигать. Чтобы остановить запись, нажмите кнопку записи еще раз, файл будет сохранен в формате AVI и микро видеокамера перейдет в режим ожидания.

Переключение в режим голосовой или шумовой активации видеозаписи.

  • Нажать кнопку «Mode», при включённой видеокамере — синий горит, красный очень быстро мигает (режим включен), в случае появления шума > 60Дб, начинается видеозапись — синий горит, красный медленно мигает (идёт видеозапись в режиме активации по звуку).
  • Автоматическая остановка видеозаписи в этом режиме, происходит через 2 минуты после начала записи, при этом — синий индикатор горит, а красный очень быстро мигает (видеозапись остановлена — включен режим ожидания записи по звуку)
  • Чтобы остановить запись — нажать «Rec/stop», расположенную наверху корпуса видеорегистратора MD80 — синий горит непрерывно и красный очень быстро мигает (видеозапись остановлена, камера в режиме ожидания активации по звуку)
  • Переключится из этого режима в обычный режим — нажать кнопку «Mode» — горит синий индикатор — включен обычный режим.

Примечание. После записи файлы сохраняются автоматически. Не следует нажимать клавиши управления мини видеорегистратора MD80 во время сохранения файла, пока индикатор мигает красным.

Просмотр видео

После записи подключите мини видеокамеру MD80 к компьютеру с помощью USB-кабеля и скопируйте данные с микро видеокамеры MD80. Также Вы можете использовать карт-ридер для считывания файлов с карты памяти.

Режим веб-камеры

Перед использованием мини видеокамеры в качестве веб-камеры установите специализированное программное обеспечение с CD-диска в комплекте. Включите питание, включите датчик звука и подключите мини камеру MD80 к компьютеру с помощью USB-кабеля: MD80 определится как стандартная Веб-камера. Микро камера также может использоваться с программным обеспечением сторонних производителей, позволяющим записывать видео на компьютер.

Установка времени на мини видеорегистраторе MD80

Подключите мини видеокамеру к ПК. Установка времени осуществляется созданием текстового файла с названием TAG.txt в корневом каталоге карты памяти устройства, со следующим содержанием:

Например, 2013-06-25 14:00:03

После сохранения файла отключите мини камеру от компьютера и включите ее.

Инструкция по эксплуатации, описание возможностей, характеристики, режимы работы, мини камеры SQ8 DVR с ночной подсветкой и датчиком движения

Инструкция по эксплуатации универсальной скрытой мини камеры SQ8

ОРГАНЫ УПРАВЛЕНИЯ МИНИ КАМЕРОЙ SQ8

§ 1. Кнопка On/Off

§ 2. Кнопка Mode

§ 3. Ночная IR -подсветка

§ 4. Объектив

§ 5. Микрофон

§ 6. Крепление

§ 7. Порт MiniUSB

§ 9. Светодиодные индикатор

§ 10. Кнопка Reset

· Запись FullHD видео с разрешением 1920х1080p 15fps или 1280х720p 30fps

· Невидимая инфракрасная ночная LED подсветка (4 ИК-светодиода)

· Активация записи по датчику движения

· Съемка фотографий с разрешением 4032х3024

· Функции циклической записи и записи в процессе зарядки

· Поддержка карт памяти MicroSD до 32 Гб

· Емкий Li-Ion аккумулятор – автономная запись до 1,5 часов

· Вывод изображения на ТВ

· Вес 26 г, размер 25x22x20 мм

Мини видеокамера SQ8- уникальная модель мини видеокамеры, которая сочетает в себе прекрасное HD качество видеосъемки(FullHD 1920х1080p или HD Ready 1280х720p с частотой до 30 кадров в секунду), невидимую глазу инфракрасную ночную LED подсветку, но имеет при этом уникально малый для такого рода устройств размер 25×22х20 мм и весит всего 26 грамм. Емкость встроенного аккумулятора составляет 200 мАч, что позволяет минивидеокамере работать до 1,5 часов совершенно автономно. ​

ЗАРЯДКА МИНИ ВИДЕОКАМЕРЫ

· Внимание! Перед первым использованием необходимо полностью зарядить аккумулятор мини камеры !

· Данная мини видеокамера имеет встроенную литий-ионную батарею. Вы можете производить зарядку одним из следующих способов:

§ 1. Подключите мини камеру к порту USB Вашего ПК, предварительно остановив запись

§ 2. Подключите мини видеорегистратор к зарядному устройству от сети 220В или портативному зарядному устройству 5В. При этом Вы можете продолжать использовать миникамеру в процесс зарядки. В процессе зарядки синий и красный светодиоды будут гореть постоянно.

§ 3. После того как батарея мини видеокамеры будет полностью заряжена синий светодиод будет гореть постоянно , а красный светодиод перестанет светиться .

· Примечание. Если заряд встроенного аккумулятора не достаточен для продолжения съемки, синий и красный светодиоды мини видеокамеры будут одновременно моргать в течение 5 секунд , после чего мини камера сохранит записанное видео и автоматически отключится.

· Примечание. Если карта памяти не установлена, синий и красный светодиоды мини видеокамеры будут одновременно моргать в течение 5 секунд , после чего мини видеокамера автоматически отключится.

· Примечание. Если видеокамера находится в режиме ожидания и с ней не производится никаких действий, она автоматически отключается через 1 минуту для экономии заряда встроенного аккумулятора.

· ИСПОЛЬЗОВАНИЕ КАБЕЛЯ MICROUSB–USB+AV

· Вы можете использовать кабель MicroUSB–USB+AV , поставляемый в комплекте с мини видеокамерой , для 3 основных целей :

§ 1. для подключения мини камеры к компьютеру с целью зарядки и передачи данных;

§ 2. для подключения миникамеры к зарядному устройству от сети 220В или портативному зарядному устройству 5В для одновременной зарядки и использования микро видеокамеры ;

§ 3. для подключения миникамеры к ТВ и выводу изображения на экран.

§ СЪЕМКА ВИДЕО С РАЗРЕШЕНИЕМ 1280X720P

§ Нажмите кнопку On/Off для включения мини видеокамеры – загорится синий светодиод – мини камера находится в режиме ожидания записи видео с качеством 720p . Нажмите кнопку On/Off однократно для начала записи видео – синий светодиод моргнет 3 раза и погаснет – ведется запись видео с качеством 720p . Видеозапись будет автоматически сохраняться каждые 5 минуты . Для остановки записи нажмите кнопку On/Off .

§ Нажмите кнопку On/Off для включения мини видеокамеры – загорится синий светодиод . Дважды нажмите кнопку Mode для перехода в режим фотографирования – красный светодиод будет гореть постоянно . Для съемки фотографии нажмите однократно кнопку On/Off – красный светодиод моргнет однократно , фотография сохранена. Разрешение получаемых фотографий – 4032х3024 .

§ СЪЕМКА ВИДЕО С РАЗРЕШЕНИЕМ 1920X1080P

§ Нажмите кнопку On/Off для включения мини видеокамеры – синий светодиод будет гореть постоянно. Однократно нажмите кнопку Mode для перехода в режим съемки видео с разрешением 1080p – красный и синий светодиод будут гореть одновременно , мини камера находится в режиме ожидания записи видео с качеством 1080p . Для начала съемки нажмите кнопку On/Off однократно – синий светодиод потухнет , а красный светодиод моргнет 3 раза и погаснет – ведется запись видео с качеством 1080p . Видеозапись будет автоматически сохраняться каждые 5 минуты . Для остановки записи нажмите кнопку On/Off .

§ Нажмите кнопку On/Off для включения мини видеокамеры . Нажмите и удерживайте кнопку On/Off в течение 2 секунд – красный индикатор моргнет дважды – ночная подсветка включена. Для того чтобы отключить ночную подсветку, нажмите и удерживайте кнопку On/Off в течение 2 секунд , красный светодиодный индикатор моргнет три раза – ночная подсветка выключена.

§ ВСТРОЕННЫЙ ДАТЧИК ДВИЖЕНИЯ

§ Данная мини видеокамера может начинать запись по встроенному датчику движения . Для этого, находясь в режиме ожидания съемки 720p или 1080p видео, нажмите и удерживайте кнопку Mode мини видеокамеры в течение 3 секунд – микро видеокамера перейдет в режим записи по датчику движения. При обнаружении движения видеозапись начнется автоматически, при этом красный и синий светодиоды будут моргать одновременно . При записи по датчику движения видеозапись автоматически сохраняется каждые 3 минуты .

§ ВЫКЛЮЧЕНИЕ МИНИ КАМЕРЫ

§ Для того чтобы отключить мини видеокамеру нажмите и удерживайте кнопку On/Off в течение 6 секунд . Если мини видеокамера находится в режиме ожидания и не используется, она автоматически отключается через 1 минуту .

§ СБРОС МИНИ КАМЕРЫ

§ Если мини видеокамера работает некорректно, либо не отвечает на нажатие кнопок, Вы можете перезапустить ее путем нажатия кнопки Reset .

§ СОЕДИНЕНИЕ С ПК

§ Присоедините мини видеокамеру в выключенном состоянии к ПК – через несколько секунд она автоматически определится как съемный диск на Вашем ПК. Синий индикатор будет означать процесс передачи информации, а красный – процесс зарядки встроенного аккумулятора.

§ ЗАПИСЬ В ПРОЦЕССЕ ЗАРЯДКИ ОТ ЗАРЯДНОГО УСТРОЙСТВА (ВНЕШНЕГО АККУМУЛЯТОРА)

§ Убедитесь, что в мини видеорегистратор вставлена рабочая карта памяти. Присоедините мини видеокамеру в выключенном состоянии к внешнему аккумулятору – одновременно загорятся два светодиода, затем несколько секунд будет гореть красный светодиод, после чего красный светодиод начнет мигать — это означает, что началась запись видео. Т.е., фактически, запись начинается автоматически при подключении мини видеокамеры к зарядному устройству.

§ Для того, что бы остановить запись, нажмите однократно кнопку on/off. При этом красный светодиод перестанем мигать и будет гореть постоянно — камера в режиме ожидания.

§ УСТАНОВКА ВРЕМЕНИ НА МИНИ ВИДЕОРЕГИСТРАТОРЕ SQ8

§ Подключите мини видеокамеру к ПК. Установка времени осуществляется созданием текстового файла с названием TIMERSET.txt в корневом каталоге карты памяти устройства, со следующим содержанием:

§ ГГГГММДДЧЧММСС Y (либо N , если Вы не хотите, чтобы метка даты и времени отображалась на видеофайлах)

§ Например, 20130625140003 Y

§ После сохранения файла отключите мини камеру от компьютера и включите ее.

§ ХАРАКТЕРИСТИКИ МИНИ КАМЕРЫ

§ Качество съемки: 1920х1080p/15fps или 1280х720p/30fps

§ Минимальное освещение: 0 Люкс

§ Емкость аккумулятора: 200 мАч

§ Продолжительность непрерывной работы: 1 — 1,5 часа

§ Память: Карты памяти MicroSD (карты TF) до 32 Гб

§ Использование памяти во время записи: 520Мб – 5 минут (720p) / 430Мб – 5 минут (1080p)

§ Размеры: 37х17х11 мм

§ КОМПЛЕКТАЦИЯ МИНИ ВИДЕОКАМЕРЫ

§ 1. Мини видеокамера SQ8

§ 2. Кабель MicroUSB–USB+AV

§ 3. Прищепка для крепления на одежду

Источник

Недавно на сайте 2 Схемы был обзор одной интересной и очень маленькой микро-камеры. Но эта модель вполне может побороться с ней за звание самой маленькой, так как её размеры всего 3 х 3 х 1 см. И в этот крохотный корпус китайские производители умудрились засунуть камеру Full HD 1080 P с подсветкой для ночного видения и детектором обнаружения движения видео. Также имеется запись звука через микрофон, а носителем записанного будет sd-карта.

Самая маленькая видеокамера с датчиком движения и ночной съемкой

Особенности микро камеры

  • Самая маленькая камера, всего 2,9 x 1,1 x 2,9 см;
  • Full HD 1080 P, визуализация четкая, яркие цвета;
  • Два ИК светодиода ночной подсветки, расстояние ночного видения до 5 метров;
  • Система IR-CUT, активирует ночное видение автоматически, после изменения освещенности;
  • Проста в использовании: одна кнопка – простое видео, другая – режим обнаружения движения;
  • Зацикленная запись видео, можно включить или выключить этот режим;
  • Отметка времени на записи может отображаться или скрываться.

Естественно эта компактная камера поставляется без встроенной батареи (она станет гораздо больше и не сможет работать в течение долгого времени, если внутри будет ещё и встроенный аккумулятор). При использовании к видеокамере необходимо подключить портативный или сетевой источник питания.

Самая маленькая видеокамера с датчиком движения и ночной съемкой

Инструкция по использованию

Всё что нужно сделать, это подсоединить к микро-камере источник питания 5 В (от Power Bank или сетевого адаптера 220/5V) и выбрать нужный режим простым одиночным нажатием на кнопку – или включение по движению в кадре, или непрерывная запись до заполнения карты памяти. Далее выключить камеру, извлечь SD карту и скопировать её содержимое на компьютер.

Самая маленькая видеокамера с датчиком движения и ночной съемкой

  1. Кнопка режима обнаружения движения
  2. USB гнездо для шнура
  3. Объектив камеры
  4. Вентиляционные отверстия
  5. Кнопка обычной видеозаписи
  6. Слот для карт памяти
  7. Светодиоды ИК ночного видения

Самая маленькая видеокамера с датчиком движения и ночной съемкой

Комплектация устройства

  • Full HD камера
  • USB кабель
  • Кард-ридер
  • Руководство пользователя

Самая маленькая видеокамера с датчиком движения и ночной съемкой

Естественно такие девайсы нельзя использовать для несанкционированного наблюдения, но в качестве домашнего мониторинга, охранной системы для своего магазина или офиса, применение видеосистемы вполне оправдано. Тем более её цена в 1500 рублей позволяет установить сразу несколько таких крохотных камер в разных комнатах и держать под наблюдением весь объект круглосуточно (благодаря ночной съемке и питанию от 220 В).

Источник

Понравилась статья? Поделить с друзьями:
  • Mini tank robot v3 инструкция на русском
  • Mini pci debug card 3 in 1 инструкция
  • Mini pc free велокомпьютер инструкция на русском языке
  • Mini musical car a8 инструкция
  • Mini music speaker инструкция s300
