Введение. Общая информация

Благодарим Вас за приобретение продукции марки Aileron. Наше изделие прослужит Вам долгие годы, при соблюдении порядка эксплуатации изложенного в настоящей инструкции.

Усилитель сигнала сотовой связи (ретранслятор) Aileron c одной стороны «продляет» антенну Ваших телефонов, а с другой стороны усиливает сигнал. Для этого снаружи помещения устанавливается внешняя антенна, которая принимает сигнал от базовой станции сотового оператора и по кабелю передает его в помещение или иную зону со слабым сигналом. К кабелю подключается многодиапазонный GSM ретранслятор Aileron сигнала сотовой связи, который как раз и усиливает полученный сигнал. К репитеру GSM Aileron подключается внутренняя антенна (или несколько внутренних антенн через разветвитель), которая и передает сигнал абонентским устройствам связи.

Какие функции выполняет трехдиапазонный GSM ретранслятор (репитер)?

• Покрытие зон «радиотени» цокольных этажей, офисов, паркингов, подвальных помещений, гостиничных комплексов;
• усиление радиосигналов операторов подвижной радиотелефонной связи стандарта GSM 900, GSM 1800 (DCS 1800), 3G (2100), где качество связи не отвечает требованиям из-за затуханий радиосигналов, обусловленных рельефом местности, особенностью застройки или большим удалением от базовых станций;
• улучшает качество приема сотовой связи – уменьшает вероятность прерывания сигнала, «замираний», выпадения из сети;
• Репитер Аилерон снижает уровень высокочастотного облучения человека за счет снижения мощности излучения сотового телефона;
• увеличивает срок работы аккумулятора мобильного телефона, за счет того, что усилитель выполняет часть функций телефона.

Несмотря на стремительное развитие технологий мобильных средств связи и расширения зоны покрытия операторов сотовой сети, мы зачастую оказываемся в местах, где мощность сигнала серьезно падает или вовсе отсутствует. Универсальные ретрансляторы Aileron позволяют решать такие проблемы без серьезных материальных вложений, достаточно простым, эффективным и надежным способом.

Условия эксплуатации ретрансляторов

Обратите внимание на требования по установке ретрансляторов. Основным требованием является наличие стабильного и достаточно сильного сигнала на входе, то есть в месте установки внешней антенны. Мощность сигнала на входе должна составлять -75

-65 дБм. При значениях мощности ниже — эффективность использования ретранслятора резко снижается.

Определить мощность сигнала можно с помощью мобильного телефона. Полная шкала делений телефона -65дБм. 60-90% -75% дБм. Значительно улучшить качество приема позволяет вынос антенны на большую высоту с помощью мачты, направление на антенны точно на базовую станцию (вышку, антенну) Вашего оператора.

Запрещается устанавливать антенны ретранслятора Аилерон в
непосредственной близости (минимальная дистанция 1000 м) базовых
станций (вышек, антенн) операторов сотовой сети. Такая установка
считается нарушением инструкции по эксплуатации, риски и последствия
такой установки возлагаются на пользователя или устанавливающую
организацию.

Прочие условия эксплуатации:

• температура окружающей среды от + 5 º С д о + 50 º С . Обеспечьте достаточный, естественный приток воздуха к корпусу ретранслятора (30 см свободного пространства со всех сторон). Не устанавливать на металлические стены или вблизи источников электромагнитного излучения.
• относительная влажность воздуха при 25ºС до 85%;
• атмосферное давление 650 — 800 мм рт. ст.

Электропитание ретрансляторов Элерон осуществляется от сети переменного тока напряжением 220 В +/-10% через штатный сетевой адаптер питания.

При наличии в помещении стабильного сигнала в 50-60% от шкалы
делений мощности телефона, установка ретранслятора не требуется.
Кабель, коннекторы, антенны, разветвители должны
соответствовать волновому сопротивлению ретранслятора — 50 Ом.

Технические характеристики

Полоса рабочих частот, МГц (линия вниз, станция-телефон, down link)
935 – 960, 1805-1880, 2110- 2170

Полоса рабочих частот, МГц (линия вверх, телефон-станция, up link)
890– 915, 1710-1785, 1920-1980

Номинальный коэффициент усиления (линия вниз, станция-телефон, down link), дБ
65 ± 3

Номинальный коэффициент усиления (линия вверх, телефон-станция, up link), дБ
60 ± 3

Максимальная выходная мощность, ограничиваемая схемой автоматической регулировки мощности (линия вниз, станция- телефон, down link), дБм, не менее.
23 ± 2

Максимальная выходная мощность, ограничиваемая схемой автоматической регулировки мощности (линия вверх, телефон- станция, up link), дБм, не менее
23 ± 2

Неравномерность в полосе пропускания, дБ
не более 5

Плоскостность полосы, дБ
не более ±3

Отказ защитной полосы
(BW-60дБ) не более 42 МГц, (BW-70дБ) не более 45 МГц

Импеданс, Ом
50

Обратные потери, дБ
8

Затухание внутренней модуляции (для мощности 13 дБм), величина в децибелах относительно уровня несущей
не более -40

Стандарты
GB6993-86, ETS300 694-4

Диапазон автоматической регулировки усиления, дБ, не менее
31, шаг 1

Коэффициент шума, дБ, не более
6

Коэффициент стоячей волны, не более
не более 1:2.5

Потребляемая мощность, не более, Вт
50

Площадь покрытия (при достаточном уровне входного сигнала и разводке внутри помещения), кв м
1000 (2-3 внутренних антенны)

Задержка, не более, us
0,5

Питание от сети 220 В, через адаптер
DC 5 В, 8А (макс)

Габариты, мм
290 * 175 * 25

Вес упаковки с блоком питания, г
2000

Внешний вид ретранслятора

DC+5V — гнездо для блока питания

BTS — гнездо для подключения внешней антенны (направление на базовую
станцию оператора сотовой связи)

PWR — индикатор питания, индикатор ошибки/самовозбуждения

))) — индикатор активной работы на мощности более 5 дБм

W — индикатор состояния WCDMA (3G)

D — индикатор состояния DCS 1800 (GSM 1800)

G — индикатор состояния GSM 900

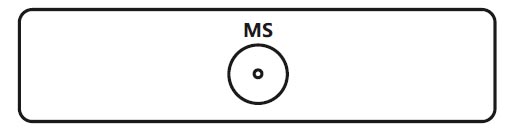

MS — гнездо для подключения внутренней антенны (устанавливается в помещении)

Установка ретранслятора

Правильная установка вседиапазонного ретранслятора Aileron и антенн, монтаж и укладка кабеля имеют крайне важное значение для эффективности эксплуатации прибора.

Ответственность за неправильную установку и использование оборудования несет конечный пользователь, поэтому в случае возникновения сомнений в выбранном месте и способе монтажа – настоятельно рекомендуется обращаться к специалистам по монтажу ретрансляторов.

Не допускается включение ретранслятора в сеть без подключенных и
разведенных антенн. Подключение и отключение антенн производить
только на выключенном ретрансляторе.

I. Установка внешней антенны

Эффективность работы ретранслятора GSM 900, GSM 1800 (DCS 1800), 3G (2100) Aileron имеет прямую зависимость от качества входного сигнала, его устойчивости и мощности. Обратите внимание на соответствие входного сигнала стандартам, в которых работает ретранслятор.

1. При выборе места для установки внешней антенны выбирайте самую
высокую точку (крыша, мачта, столб, фасад дома), доступную для
установки антенны. В месте установки антенны не должно быть
металлической сетки, электрических трансформаторов, линий
электропередач, других антенн. Если есть опасность повреждения
антенны молнией, используйте молниезащиты и грозозащиты
(заказываются отдельно).

2. Измерьте мощность сигнала в выбранном месте установки антенны.
При уровне сигнала ниже 3-х из 5-ти делений (или 60% шкалы) сотового
телефона, установка внешней антенны не рекомендуется, сигнал
недостаточен для качественного усиления. Мощность GSM сигнала,
подводимая от внешней антенны, должна быть не ниже –65 дБм. При
меньших значениях мощности сигнала эффективность работы
ретранслятора резко снижается.

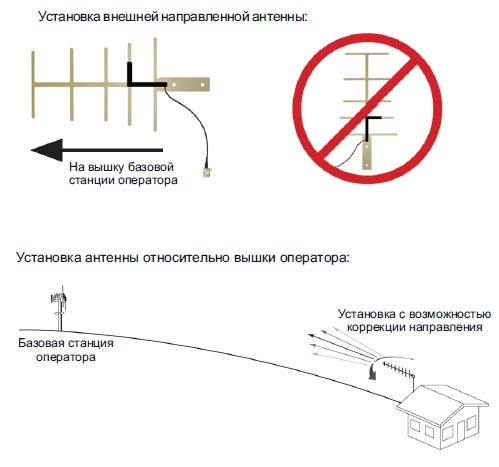

3. Выберите предварительное направление антенны на ближайшую
станцию оператора сотовой сети и зафиксируйте антенну. После
подключения ретранслятора Aileron, возможно, возникнет необходимость
корректировки направления для выбора более интенсивного сигнала. При
установке антенны учитывайте, что поперечные элементы направленной
антенны yagi должны располагаться вертикально.

4. Расстояние между внешней и внутренней антенной должно быть не
менее 10-20 метров. Рекомендуется разносить места установки как по
горизонтали, так и по вертикали (вертикальный разнос является более
эффективным). Направленность антенн должна быть в противоположные стороны. Недостаточно большое разнесение внешней и внутренних антенн
приводит к самовозбуждению и отключению ретранслятора, что снижает
качество связи и мешает работе базовых станций сети мобильной сотовой
связи. При наличии железобетонных стен, металлической крыши и
перегородок между внешней и внутренней антеннами расстояние между
ними может быть уменьшено. Запрещается направлять внешнюю антенну на
внутреннюю.

5. Присоедините радиочастотный коаксиальный кабель с низкими потерями в диапазоне частот 900-2100 МГц и волновым сопротивлением 50 Ом к антенне с помощью N коннекторов, герметизируйте соединение лентой, для его защиты от воздействия осадков. Проложите кабель до ретранслятора внутри здания. Не допускаются повреждение целостности кабеля, резкие перегибы и заломы кабеля.

II. Установка блока ретранслятора

Устройство допускается устанавливать в отапливаемых помещениях с
диапазоном температур +5°С. +50°С при относительной влажности до 85%,
в удалении от отопительных приборов и мест, подверженных воздействию
прямого солнечного света. После длительного нахождения (хранения)
устройства при низкой температуре, перед включением необходимо
выдержать его в теплом помещении не менее 2-х часов.

При выборе места установки ретранслятора (обычно крепится на стену)
старайтесь ограничиться рекомендуемой дистанцией удаления антенн.
Излишнее удаление ретранслятора от внешней антенны может привезти к
нежелательному затуханию входного сигнала от внешней антенны.

Прикрутите корпус ретранслятора Aileron на ровную поверхность.
Подсоедините кабели внешней и внутренней антенны с N-коннекторами в
соответствующие гнезда на корпусе ретранслятора.

III. Установка внутренней антенны

Эффективность работы ретранслятора также зависит от выбора
правильного места установки внутренней антенны (или нескольких антенн,
если позволяет мощность сигнала).

Для установки настенной антенны выбирается место на высоте 2-3
метров от уровня пола.

Располагайте антенну в непосредственной близости от области, в
которой будут использоваться телефоны.

Выбирайте открытое место. Перегородки, стены, шкафы,
металлические предметы уменьшают область радиопокрытия.

Потолочные антенны устанавливаются на потолок, в центре комнаты.

Если используются делители (разветвители), необходимо помнить, что
излучаемая мощность ретранслятора делится на количество выходов на
таком устройстве. Кроме того, каждый метр кабеля, каждый коннектор и
сам разветвитель вносят дополнительное затухание сигнала. Если
мощность репитера или сигнал сотовой связи не позволяют добиться
желаемого результата – откажитесь от установки нескольких антенн.

Закрепите антенну и подключите кабель (50 Ом) с помощью N-
коннектора.

IV. Включение в сеть и проверка работоспособности

После установки антенн и подключения всех кабелей ретранслятор Aileron
можно включать в электрическую сеть через штатный адаптер питания.

При включении питания на корпусе ретранслятора загорится зеленый
индикатор питания (РWR). При нормальной работе прибора и стабильном
питании индикатор остается активным постоянно.

В случае ошибки — индикатор становится красным и начинает мигать.
Ошибка может возникнуть по 2 причинам: неправильная установка и
самовозбуждение репитера (ретранслятора), входной сигнал слишком
сильный.

В состоянии мигания происходит отключение питания ретранслятора.
Через секунд оборудование включается снова и проверяет состояние. Цикл
повторяется 5 раз. Далее возможно два сценария — нормальная работа в
штатном режиме, или переход в режим ожидания на 1 час. Если
неисправность по-прежнему присутствует — весь цикл повторяется заново.

Для каждого стандарта связи выведен индикатор работы (W, D, G). Если
на входе антенны появляется сигнал, достаточный для ретрансляции и
усиления, а на выходе есть отфильтрованный сигнал, мощностью более 0
дБм — индикатор загорается зеленым цветом. Отсутствие индикатора
одного или более стандартов — сообщает об отсутствии сигнала, или его
слабом уровне мощности.

Кроме того, на ретранслятор выведен индикатор активной работы
(синего цвета). Он загорается, когда ретранслятор подает сигнал более 5
дБм.

Проверьте зону радиопокрытия с помощью сотового телефона,
сделайте пробный звонок. Если есть зоны, в которых сигнал отсутствует –
скорректируйте местоположение внутренней антенны, измените ее
направление или угол установки.

Полезная информация

1. Внешняя антенна автоматически принимает более сильный сигнал,
ретранслятор при этом настраивает свою работу таким образом, что более
слабые сигналы не принимаются, ретранслятор работает не на полную
мощность. Возможно, вам придется несколько раз менять положение и
направление внешней антенны, в поисках нужного Вам оператора. Если же
и это не помогает – попробуйте протестировать работу ретранслятора с
SIM-картой или телефоном другого оператора.

2. В связи с тем, что обе антенны (внешняя и внутренняя) являются
приемо-передающими очень важно при установке разнести их на
рекомендуемую дистанцию, разделить их экранирующим препятствием
(железобетонные перекрытия и стены, металлическая крышка и прочее;
дерево и стекло – не являются серьезным препятствием для
распространения радиосигнала).
При возникновении эффекта самовозбуждения – требуется больший
разнос антенн, вынос внешней антенны на мачту, смена положения
внутренней антенны.

3. Скорость работы сети интернет определяется техническими
возможностями оператора, удалением от базовой станции оператора,
уточняйте эту информацию у своего оператора. Кроме того, помните, что у
каждого стандарта свои ограничения по пропускной способности и
скорости работы.

4. Устройство не содержит шифровальных и криптографических
средств.

Усилитель (Репитер) сигнала сотовой связи GSM 900Mhz DCS 1800MHz — Комплект

Усилитель (Репитер) сигнала сотовой связи GSM 900Mhz DCS 1800MHz — это радиотехнический прибор, улучшающий качество телефонного беспроводного сигнала. Устройство состоит из внешней антенны, основного блока и внутренней антенны. Наружная антенна устанавливается на стене или крыше здания и принимает сотовый сигнал от базовых станций МТС, Билайн, Мегафон и т.д., затем, мобильный сигнал, полученный от ближайших станций, проходя через фильтр, очищается от помех и усиливается в основном блоке репитера, после чего, транслируется на внутреннюю антенну. А внутренняя антенна передает сигнал на мобильный телефон.

И обеспечивает уверенную сотовую связь, без прерывания сигнала, замираний, выпадения связи в местах слабого сигнала или большого удаления от базовых станций. Конструктивные особенности усилителя позволяют клиентам сотовых операторов находиться всегда в зоне уверенного приема (зона действия репитера) без подключения телефона по кабелю, а посредством радиоканала. Так же репитер снижает уровень СВЧ облучения человека за счет снижения мощности СВЧ сотового телефона и увеличивает срок работы аккумулятора мобильного телефона.

Самостоятельная установка репитера, краткая информация по установке.

Зайдите на сайт http://www.gsmmap.ru/ и посмотрите расположение базовых станций предполагаемого оператора (услугами которого вы планируете пользоваться) в том месте где находится точка установки. Это облегчит установку внешней антенны. Мощность сигнала, который принимает и излучает установленная внешняя антенна, напрямую влияет на качество работы репитера и зону покрытия сотовой связи. Именно поэтому надо правильно выбрать место ее расположения. При выборе места установки внешней антенны следует с помощью мобильного телефона или специализированного прибора проверить уровень сигнала и рабочий частотный диапазон в предполагаемой зоне установки, а также выбрать место с наибольшим уровнем сигнала. Для замера уровня сигнала Вам понадобится простой телефон, а именно функция Netmonitor, которая есть абсолютно в каждом телефоне.
Внешнюю антенну надо устанавливать в таком месте, вблизи которого нет видимых преград для прохождения сигнала. Оптимальная производительность антенны может быть достигнута, если закрепить её на специальной мачте или кронштейне и направить её в сторону базовой станции оператора. Репитер усиливает всех операторов на его рабочих частотах. Поэтому при установке нужно учитывать, что максимальная выходная мощность определяется по оператору с самым сильным сигналом.
После установки внешней антенны необходимо завести кабель, идущий от внешней антенны, в помещение и подключить его к репитеру (на разъем BTS).
Репитер и внутреннюю антенну расположить нужно таким образом, чтобы обеспечить между внутренней и внешней антеннами достаточную электромагнитную развязку, то есть, чтобы антенны корректно работали, они не должны быть в прямой видимости и максимально удалены друг от друга и их должна разделять стена. После выбора места монтажа закрепите репитер на стене, подключите ВЧ-кабель от внешней антенны ( на разъем BTS репитера) и внутреннюю антенну(на разъем MOBILE репитера), а также шнур электропитания в соответствующие разъемы репитера. Убедитесь, что все оборудование системы усиления сотового сигнала подключено правильно, включите репитер в розетку.
Дополнительную информацию по установке репитера можно почитать в интернете.

Особенности:
Высокий коэффициент усиления.
Прост в установке и эксплуатации.
Поддержка ALC технологии.
ЖК дисплей и светодиодная индикация.
Надежность — стандарт GB6993-86
Электромагнитная совместимость по стандарту ETS300 694-4

Технические характеристики:

Диапазон частот, МГц — прием: 890-915 / передача: 935-960
— прием: 1710-1785 / передача: 1805-1880
Коэффициент усиления, дБ — передача: 60 ± 3 / прием: 65 ± 3
Тип ВЧ-соединения — N -Female
Потребляемая мощность, В — переменное: 110-240 / постоянное: 12
Волновое сопротивление, Ом — 50
Максимальная площадь покрытия, м² — до 200 ( на открытом пространстве)
Максимальная выходная мощность, дБм — передача: 23 ± 3 / прием: 27 ± 3
Размеры (ДхШхВ), мм — 240 х 180 х 20

Усилитель (Репитер) сигнала сотовой связи GSM 900Mhz DCS 1800MHz — Комплект

Стоимость доставки:

Стоимость доставки по Москве в пределах МКАД от — 399 рублей.
Срочная доставка по Москве в пределах МКАД от — 490 рублей.

Указанная стоимость доставки актуальна для компактных и легких товаров. В случаи если вы заказываете товар вес которого превышает 1,5 кг. стоимость доставки будет увеличена. Расчёт стоимости производится автоматически при оформлении заказа на нашем сайте. В расчёте учитываются такие параметры как вес и объема товара.

Стоимость доставки по городам России от — 499 рублей.

Мы производим доставку по всем городам России. Стоимость доставки рассчитывается автоматически при оформлении заказа на нашем сайте. Точная стоимость зависит от региона и веса товара. Доставка осуществляется транспортными компаниями СПСР и ЕМС По чта Росии. Сроки доставки завсят от региона.

Варианты оплаты:

наличным платежом
банковской картой через систему PayU при оформлении заказа на нашем сайте
банковской картой через терминал 2can при оплате в пункте самовывоза
банковским переводом и безналичным платежом от физических и юридических лиц

*для юридических лиц мы выставляем счета на оплату

Руководство по эксплуатации.

В статье приводятся общие принципы и рекомендации, которые помогут Вам сэкономить на установке репитера.

Обратите внимание, что нельзя включать репитер до его полной установки, помните, что внешняя и внутренняя антенны должны быть разделены экранирующим радиосигнал препятствием. Несоблюдение порядка установки может привести к поломке оборудования.

1. Первое и самое важное действие — определение стандарта связи, в котором работает Ваш телефон в месте планируемой установки усилителя сигнала сотовой связи.
Для этого можно сделать звонок со своего телефона из того места, где собираетесь устанавливать репитер в сервисную службу своего оператора с просьбой установить стандарт связи GSM.
Метод простой, но имеет несколько минусов. Не все операторы сотовой связи отвечают на подобные запросы. Запрос и получение ответа займет немало времени. Ну и самое главное – в одном и том же месте, у одного и того же оператора могут работать несколько базовых станций, с оборудованием разного стандарта. Вам же нужно выбрать наиболее предпочтительный.
Самый распространенный стандарт — GSM-900. У него есть неоспоримые преимущества – зона покрытия может достигать 35 км от базовой станции оператора, а значит в удаленной от городской черты местности используется стандарт 900 чаще других.
DCS-1800 имеет большую емкость, значит количество абонентов обслуживаемых одной базовой станцией выше, чем у GSM-900. Однако, при этом зона покрытия до 17.5 км от антенны оператора. Чаще используется в городской местности.
Стандарт 3G 2100 МГц и 4G LTE 1800 МГц легко вычисляется по появлению соответствующего значка на экране телефона, в этом стандарте работает не только телефонная связь, но и обеспечивается высокоскоростной доступ в сеть Интернет. Зона покрытия 3G 2100 МГц до 12 км от базовой станции оператора, 4G LTE 1800 МГц — до 17.5 км.

Более подробная информация о том, как определить диапазоны базовых станций операторов мобильной связи в месте применения репитера смотрите здесь:

2. Установка наружной антенны репитера.
Как правило, антенна устанавливается на кронштейне на крыше, фасаде дома. Возможно использование мачты или имеющиеся постройки. Направление антенны – в сторону предполагаемого источника сигнала (с возможностью корректировки направления в процессе тестирования).
Ориентацию антенны необходимо выполнять очень внимательно, медленно вращая антенну «по горизонту» и наблюдая за уровнем напряженности электромагнитного поля по дисплею мобильного телефона или с помощью функций инженерного меню. Изменение напряженности поля отображается на дисплее не сразу, а через 5-10 секунд, поэтому можно проскочить направление на самый сильный сигнал, вращая антенну быстро. Для настройки в тяжелых условиях желательно пользоваться телефоном с активированным инженерным меню. Телефон подключается к внешней антенне с помощью антенного адаптера (переходника) через разъём на корпусе телефона.
Антенна обычно устанавливается в вертикальной поляризации (штыри на стреле антенны направлены «с неба в землю», стрела располагается горизон тально и параллельно земле). Но поляризация может измениться, нужно пробовать экспериментально.
Настройка производится в том месте, где антенна будет постоянно закреплена и на базовую станцию того Оператора, к которому вы будете подключены постоянно. При смене Оператора может потребоваться и новая юстировка антенны. Имеет большое значение и высота установки над уровнем земли, но в разумных пределах, иначе затухание сигнала в кабеле сведет на нет все ваши усилия. Часто больший эффект даёт установка антенны на кронштейне за окном на двух метрах кабеля, чем на десятиметровой мачте в 10 м от дома. В целом, чем выше, тем лучше, но и в пределах одного метра (уже на высоте установки) нужно искать лучшее место, оно может быть на 30-40 см ниже или выше первоначального.

От длины кабеля зависит и коэффициент усиления всей антенной системы. Там, где сигнал слабый нужно использовать три принципа:
Усиление антенны — максимальное.
Качество кабеля — самое лучшее.
Длина кабеля — минимальная, по кратчайшему расстоянию.

Как ориентировать внешнюю антенну?
Если Вам нужен всего один оператор, например, МТС. То старайтесь захватить несколько каналов. Например, лучше поймать 2-3 канала с уровнем сигнала -60, чем 1 канал -50, а остальные по -70.
Если нужно обеспечить сигнал всех сотовых операторов, то старайтесь так поставить внешнюю антенну, чтоб сигнал на вход репитера приходил приблизительно одинаковый от всех сотовых операторов, иначе радиус действия от внутренних антенн будет пропорционально входящим сигналам. Например, на вход репитера попадают сигналы МТС «– 70», Киевстар «– 60», Life «- 50», то на выходе внутренних антенн будем наблюдать такую ситуацию, как показано далее:

Обратите внимание. Внутренняя и внешняя антенны репитера в идеале должны быть разделены препятствием, которое не пропускает сигнал связи (железобетонная стена, перекрытия этажей и т.д.), важно также разделять горизонтальные плоскости антенн (наружная на крыше, внутренняя — внутри дома, в нижней его части). В противном случае, возможен нежелательный «эффект эха или самовозбуждения», когда репитер будет усиливать свой собственный сигнал (аналогичный эффект при поднесении микрофона к динамику).

3. Установка внутренней антенны.
Устанавливать в той части вашего здания, где вы будете наиболее часто пользоваться мобильным телефоном, а сам репитер сотового сигнала, как можно ближе к этой зоне. Не забывайте, что репитер GSM обеспечивает наиболее сильный прием на том же этаже, где установлен репитер GSM. Затухание на 50 Дб (а это практически полное затухание в диапазоне 900 МГц происходит на расстоянии 10 метров от внутренней антенны, т.е. при использовании антенны круговой направленности или всенаправленной антенны, максимальном покрытии и уверенном сигнале вы получаете зону покрытия в виде круга с радиусом 10 метров и площадью около 300 квадратных метров (пренебрегая особенностями здания и радиопомехами).
4. Далее следует присоединить обе антенны к блоку репитера.
5. И только после этого включаем источник питания усилителя к соответствующему гнезду на задней панели блока, а затем в источник электрического тока.
6. Репитер установлен.

Важная информация:
1. Внешняя антенна автоматически выбирает более сильный сигнал, ретранслятор при этом настраивает свою работу таким образом, что более слабые сигналы обрабатываются, но остаются не в приоритете, ретранслятор работает не на полную мощность. Возможно, вам придется несколько раз менять положение и направление внешней антенны, в поисках нужного Вам оператора и стандарта. Если же и это не помогает – попробуйте протестировать работу ретранслятора с SIM-картой или телефоном другого оператора.

2. В связи с тем, что обе антенны (внешняя и внутренняя) являются приемо-передающими очень важно при установке разнести их на рекомендуемую дистанцию (не менее 10-20 м), разделить их экранирующим препятствием (железобетонные перекрытия и стены, металлическая крышка и прочее; дерево и стекло – не являются серьезным препятствием для распространения радиосигнала). При возникновении эффекта самовозбуждения – требуется больший разнос антенн, вынос внешней антенны на мачту, смена положения внутренней антенны.
АНТЕННЫ ВСЕГДА ДОЛЖНЫ БЫТЬ НАПРАВЛЕННЫ В РАЗНЫЕ СТОРОНЫ И НЕ “СМОТРЕТЬ” ДРУГ ДРУГА!

3. Современные сотовые телефоны работают таким образом, что при появлении сигнала сетей 3G (2100 МГц) вашего оператора – телефон автоматически переключается на них, выходя из зона усиления сигнала, которую обеспечивает ретранслятор. При этом качества сигнала связи может быть значительно хуже. Чтобы избежать таких нежелательных переключений, отключайте сети 3G в своем телефоне, когда они вам не требуются.

4. Как пользоваться ручной регулировкой усиления (MGG)? Например, у ретрансляторов Wiserepeater Mini (WR-1960-GW) and PRO (WR-2065-GW, WR-2065-GD, WR-2065-DW) есть ручная регулировка коэффициента усиления с шагом 1 дБ. По умолчанию стоит максимальное значение с завода (60 дБ у репитеров серии Mini и 65 дБ у репитеров серии PRO). Необходимо выставить минимальное значение (у репитеров Mini это 24 дБ, у репитеров Pro — 29 дБ). Дальше увеличиваете коэффициент усиления, пока не будет нормальная связь и не больше.

5. Значение индикаторов на дисплее репитера.

Ретранслятор показывает силу сигнала через сплошные столбцы на дисплее. -50 дБ — полная шкала (пять столбцов); -55 дБ равняется четырем столбцам; -60 дБ равны трем столбцам; -65 дБ равен двум столбцам, а -70 дБ соответствует одному столбцу.

Если внешние границы сигнальных полос мигают, ретранслятор не получает достаточный сигнал. Пожалуйста, проверьте кабельные соединения или отрегулируйте внешнюю антенну.

Если сигнал повторителя лучше -45 дБ, вся шкала сигнала будет мигать. Это может быть вызвано колебаниями или низкой близостью к источнику сигнала. Увеличьте расстояние между ретранслятором и внешней антенной и / или уменьшите усиление, регулируя уровень усиления, нажимая стрелки вниз. Проблема также может быть вызвана помехами от других объектов, таких как спутниковая антенна.

6. Для настройки системы усиления сотовой связи рекомендуем скачать через Play Маркет приложения «Netmonitor» или Network Cell Info Lite и «Сотовые Вышки, Локатор» (расположение вышек).

Как пользоваться приложениями, смотрите на нашем сайте в разделе «Статьи. Усилители мобильной связи (репитеры, антенны)»:
https://specantenna.zakupka.com/articles/f40742-usiliteli-mobilnoy-svyazi-repitery-antenny/

Важно!: Во время работы не держите антенну репитера-ретранслятора рукой, т.к. это снижает качество и уровень сигнала.
Важно!: Никогда не включайте репитер без правильно подключенных антенн, иначе в нем может сгореть выходной каскад передатчика.

Как правильно выбрать, купить и установить репитер сотовой связи GSM, 3G, 4G

Постараюсь в данной статье описать алгоритм подбора репитеров сотовой связи. Статья написана для простого обывателя и тех, кто хочет немного разобраться в данном вопросе.

У репитеров есть два основных параметра:

1) Диапазон (какой и их количество).

2) Коэффициент усиления и выходная мощность (одно вытекает из другого).

Если ваша цель — просто решить вопрос некачественной связи, предлагаем перейти в раздел готовых для покупки комплектов усилителей.

Выбор диапазона репитера

У сотовых операторов на сегодня 5 частотных диапазонов – 800, 900, 1800, 2100 и 2600 МГц. Таблица распределения стандартов связи относительно каждого диапазона выглядит так:

Правило №1: все современные телефоны всегда «цепляются» за более высокий стандарт, который есть в данной точке приёма. Например, если усилить сигнал 2G/GSM, а в помещение заходит с улицы слабый 3G, то телефон будет игнорировать мощный сигнал GSM и будет продолжать сидеть на слабом 3G. С 4G аналогичная ситуация по отношению к 3G.

Многие задают вопрос: «А у нас WiFi есть, зачем нам 3G, 4G?» Наличие WiFi никак не влияет на выбор репитера для усиления голосовой связи!

Кстати, во многих регионах сотовые операторы стали запускать «голос» и в 4G, но процесс растянется на 2019-2020 годы. В Москве МТС и Мегафон на многих смартфонах уже запустили голос в 4G.

Правило №2: если в помещение заходит один стандарт на разных частотах, то телефон всегда выбирает более высокую частоту. Например, 3G присутствует в помещении на частоте 900 и 2100 МГц. Телефон, естественно, будет выбирать 2100 МГц, даже если он очень слабый (до уровня -100 дБм).

Как делать замеры сотового сигнала?

Если у вас Android версии 6 и ниже, то читаем эту статью.

Если айфон, то эту статью.

Но самый простой вариант, это если у вас версия Android 7.0 и выше.

Пугаться не надо. Там всё просто.

Пример того, как должны быть проведены замеры:

Точка предполагаемой установки внешней антенны (крыша или фасад):

2G – 1800 МГц, -75 дБ,

3G – 2100 МГц, -81 дБ,

4G – 2600 МГц, -96 дБ.

2G – 1800 МГц, -92 дБ,

3G – 2100 МГц, -98 дБ,

4G – 1800 МГц, -95 дБ.

Выводы к нашему примеру: телефон в режиме 2G/GSM «сидит» внутри помещения только на 1800-й частоте. Следовательно, усиливать 900-й диапазон необходимости нет! В режиме 3G сидит на 2100-й частоте. В режиме 4G телефон сидит внутри помещения на 1800 МГц. Соответственно, в нашем случае для данного оператора будет правильным выбрать репитер с диапазонами 1800/2100.

И такой расчет необходимо сделать для каждого оператора!

Если с подбором сложно, то пришлите нам замеры, опишите ситуацию и мы подберём для вас решение.

Какой мощности выбрать репитер сотовой связи

(Можно пропустить этот занудный раздел, лучше напишите или позвоните нашему инженеру и расскажите замеры свои и площадь необходимую для покрытия).

Рассмотрим пример №1:

1. Померили уровень сигнала телефоном в точке предварительной установки внешней антенны – 72 дБм . Коэффициент усиления антенны 11 дБ, соответственно, на выходе антенны имеем сигнал -72 + 11 = -61 дБм.
2. Потери сигнала в кабеле считаются очень просто: у любого кабеля есть свои радиочастотные характеристики на сайте производителя. Например, на 100 метрах кабеля 5D-FB на частоте 900 МГц теряется 20 дБ. Чем выше частота сигнала, тем больше потери в кабеле. В нашем случае длина кабеля от внешней антенны до репитера составляет 10 метров, а потери считаются так: на 100 метрах теряется 20 дБ, соответственно, на 10 метрах потеряется 2 дБ.
3. На вход репитера приходит сигнал -61 – 2 = -63 дБ.
4. Смотрим коэффициент усиления репитера в его технических характеристиках (в нашем случае Ку=70). Получаем на выходе усилителя -63+70=+7 дБм
5. На выходе антенны получаем +7(с выхода репитера) -2 (потери в кабеле) + 7 (Ку антенны) = + 12 дБм.

Как оценить приблизительную площадь покрытия от внутренней антенны? Для этого смотрим в таблицу соответствия децибел и ватт:

дБм	Вт	дБм	мВт
40	10	19	80
39	8	18	64
38	6,4	17	50
37	5	16	40
36	4	15	32
35	3,2	14	25
34	2,5	13	20
33	2	12	16
32	1,6	11	12,5
31	1,25	10	10
30	1	9	8
29	0,8	8	6,4
28	0,64	7	5
27	0,5	6	4
26	0,4	5	3,2
25	0,32	4	2,5
24	0,25	3	2
23	0,2	2	1,6
22	0,16	1	1,25
21	0,125	0	1
20	0,1	-1	0,8

Наши +12 дБм соответствуют 16 мВт. Далее для упрощения подсчета наше количество мВт умножаем на коэффициент 6 и получаем ПРИБЛИЗИТЕЛЬНУЮ площадь покрытия от нашей антенны 16 х 6 = 96 кв. м. При наличии капитальных стен площадь может оказаться меньше.

Репитер RF-Link E900-70-20 имеет коэффициент усиления 70 дБ и максимальную выходную мощность 100 мВт по паспорту. Но в нашем случае реальная выходная мощность оказалась всего лишь 5 мВт из 100 возможных.

В случае систем 1800 и 2100 для определения ОРИЕНТИРОВОЧНОЙ площади покрытия полученную выходную мощность рекомендуется умножать на 4, т.к. при более высоких частотах происходит более высокое затухание сигнала в среде распространения.

Методика просчета получается достаточно простой: зная изначально площадь помещений, которую нам надо покрыть, и померив сигналы от базовых станций сотовых операторов, мы можем просчитать энергетический баланс системы и правильно выбрать модель репитера.

Пример №2 с использованием делителя неравномерного распределения мощности

В данной системе используется две внутренних антенны. Одна покрывает площадь 25 х 6 = 150 кв. м (которая 14 дБм на выходе выдает), а вторая 50 х 6 = 300 кв. м (17 дБм на выходе). Для распределения сигнала был выбран несимметричный делитель с боковым затуханием на 10 дБ и по прямой с затуханием 1 дБ. Выбираются такие делители для рационального распределения мощности сигнала.

Популярные репитеры сотового сигнала

Комплект Народный

Репитер RF-Link, Антенна 3-5 дБ, Внешняя антенна 11 дБ, Кабель 10м, Кабель 5м, Кронштейн.

Источник

Как установить репитер GSM. Пособие.

Операторы сотовой связи используют два частотных диапазона: 900 и 1800 МГц. В населённых пунктах с многоэтажной застройкой сотовая связь чаще всего работает в диапазоне 1800 МГц, а за городом и в местах малоэтажной застройки — в диапазоне 900 МГц. Это связано с особенностями распространения радиоволн и количеством свободных каналов.

Чем ниже частота (900 МГц), тем лучше и дальше распространяются радиоволны в условиях пересеченной местности. Благодаря этому базовые станции могут быть расположены далеко друг от друга. Ещё одним важным свойством радиосигнала низких частот является то, что они проникают в здания лучше, чем сигналы более высоких частот.

Радиоволны высоких частот (1800 МГц) быстро затухают на больших расстояниях и хуже проникают в здания и помещения. Однако эти, казалось бы, отрицательные свойства становятся преимуществом при использовании более высоких частот в городах: в каждой точке города каждое абонентское устройство, грубо говоря, “видит” лишь небольшое число базовых станций. Таким образом, базовые станции почти не “мешают” друг другу.

В стандарте GSM-1800 количество каналов значительно больше, чем в стандарте GSM-900, что позволяет одновременно работать большему количеству абонентов. Это ещё одна причина, почему в городах используется стандарт GSM-1800, а в малонаселённых районах — в основном, GSM-900.

Номера используемых каналов

Ширина полосы канала связи, кГц

Е-GSM

GSM-900

GSM-1800

Обследование объекта.

Сначала необходимо выяснить у заказчика, какие именно проблемы сотовой связи он хочет решить. В данной статье мы рассмотрим только усиление голосовой связи и не будем рассматривать усиление мобильного интернета (однако установка репитеров для мобильного интернета отличается от установки репитеров для мобильной связи лишь в небольших деталях).

Заказчик может захотеть усилить сигнал как одного какого-то оператора, так и сигналы нескольких или сразу всех операторов.
Распределение полос радиочастот (т.е. каналов) между операторами различается между регионами, эту информацию можно увидеть в следующих таблицах: для 900 МГц и 1800 МГц.

Из этих таблиц можно увидеть, на каких частотах могут работать интересующие нас операторы. Поэтому уже на этом этапе выполнения работ можно примерно оценить их сложность и стоимость.

Обследование объекта должно осуществляться с использованием анализатора спектра. Netmonitor на телефоне можно использовать только как вспомогательный инструмент, так как Netmonitor не является средством измерения и его показания не могут служить основанием для принятия каких-либо решений. Однако Netmonitor всё же может быть полезным, так как он, в отличие от анализатора спектра, показывает номер канала и название оператора. С помощью Netmonitor’а хорошо контролировать правильность измерений, проводимых анализатором спектра.

Перед выездом на объект инженер должен ознакомиться с картой расположения базовых станций. В основном, эти карты созданы любителями и не являются официальным источником информации. Но они могут помочь хотя бы примерно сориентироваться в ситуации. Эти карты легко доступны в интернете и постоянно обновляются.

При прибытии на объект инженер должен осмотреть его и определить места, где будет возможно поставить внешние и внутренние антенны.

Определение возможных мест установки антенн должно происходить с учётом нескольких факторов:

• направления на нужные базовые станции для внешних антенн;
• необходимые зоны охвата внутри помещений для внутренних антенн;
• взаимное расположение внутренних и внешних антенн (для недопущения самовозбуждения);
• удобство монтажа;
• расположение антенн, усилителей, кабелей должно устраивать заказчика.

Определение радиочастотной обстановки.

На следующем этапе необходимо сделать замеры уровней сигналов Downlink (т.е. с базовых станций) в каждой точке возможной установки внешних антенн. Замеры необходимо проводить с помощью анализатора спектра и измерительной внешней антенны. Необходимо составить таблицы зависимостей уровня сигнала от частоты приёма.
Например, стоит задача усилить трёх операторов (Билайн, Мегафон и МТС) в Воронежской области. На рисунке (это вид сверху на крышу дома) показаны три точки, где есть доступ на крышу и где поэтому существует возможность установить внешние антенны (точки А1, А2 и А3).

Порядок действий таков:

1. В таблице распределения радиочастот находим, что в Воронежской области операторы работают на следующих частотах:

949,1-950,3
951,1-956,3
957,7-959,5
1842,9-1857,9

935,1-940,7
950,5-950,9
956,5-957,5
959,7-959,9
1858,1-1872,5

2. С помощью Netmonitor’а у каждого оператора в каждом частотном диапазоне выбираем канал, на котором находятся каналы downlink. Каналы следует выбирать так, чтобы частоты от разных операторов были как можно больше разнесены друг от друга (хотя бы на 5-10 МГц). Следует учесть, что базовая станция может работать всего на нескольких каналах, и эти каналы могут иногда меняться.

3. С помощью приведённых ниже формул рассчитываем частоты, которые соответствуют каждому выбранному каналу (n — номер канала).

Оператор	Downlink, МГц
Билайн

E-GSM	f(DownLink)=925+0.2*(n-973)	f(UpLink)=880+0.2*(n-973)
GSM-900	f(DownLink)=935+0.2*n	f(UpLink)=890+0.2*n
GSM-1800	f(DownLink)=1805+0.2*(n-511)	f(UpLink)=1710+0.2*(n-511)

4. Записываем полученные данные в таблицу. Например, могут получиться такие значения:

5. Получилось шесть частот, на которых мы будем проводить измерения. В каждой точке возможной установки внешней антенны необходимо найти, во-первых, направления, с которых уровни сигналов на каждой из шести частот имеют максимумы, и, во-вторых, записать значения этих максимумов. Все полученные данные необходимо занести в таблицу и нанести на рисунок. На следующем рисунке стрелками показаны направления, в которых сигналы имеют максимумы. Для наглядности длины стрелок пропорциональны уровням принимаемых сигналов.

Опрератор	Downlink, МГц	Выбранные номера каналов	Частоты, соответствующие выбранным каналам, МГЦ
Билайн	940,9-948,9 1805,1-1819,9
Мегафон	949,1-950,3 951,1-956,3 957,7-959,5 1842,9-1857,9
МТС	935,1-940,7 950,5-950,9 956,5-957,5 959,7-959,9 1858,1-1872,5

6. Из таблицы и рисунка стало видно, что внешние антенны для усиления сигналов Билайна и МТСа можно ставить в точке А1 или А2, для усиления Мегафона — только в точке А3.

В рассмотренном нами примере все базовые станции работают как в диапазоне 900 МГц, так и в диапазоне 1800 МГц. На практике такого, скорее всего, никогда не будет, так как каждая БС работает в каком-то одном диапазоне.

Выбор расположения внутренних антенн

Мы решили первую задачу — определили для внешних антенн направления на нужные базовые станции.

Следующая задача — это определить для внутренних антенн необходимые зоны охвата внутри помещений:

• расположение внутренних антенн зависит от конфигурации внутренних помещений и от того, в каких помещениях заказчик хочет усилить сигнал;
• необходимо учесть из каких материалов сделаны внешние стены здания, перекрытия и внутренние перегородки. Сплошная металлическая кровля ослабляет сигнал на 40-60 дБ; толстые кирпичные, железобетонные стены и перекрытия ослабляют сигнал на 20-40 дБ; гипсокартонные, деревянные перегородки ослабляют сигнал на 10-20 дБ. При этом следует учитывать то, что более высокие частоты диапазона 1800 МГц ослабляются сильнее, нежели частоты диапазона 900 МГц.
• взаимное расположение внутренних и внешних антенн должно быть таким, чтобы не было самозбуждения усилителя, т.е. такой ситуации, в которой сигнал с внутренней антенны улавливается внешней антенной, усиливается, подаётся на внутреннюю антенну, и так далее.

Если грамотно и надёжно усилить сигнал Downlink (т.е. от БС к телефону), то проблем с сигналом Uplink (т.е. от телефона к БС) быть не должно. При использовании качественного репитера такой сигнал тоже усилится. Обычно канал усиления Uplink в репитере делают с усилением на 5. 10 дБ меньшим, чем усиление канала Downlink. Чтобы телефон надёжно принимал сигнал Downlink, он должен быть не менее -80 дБм (в точке пространства, где находится телефон). Чтобы базовая станция надёжно принимала сигнал Uplink , он должен быть не менее -95 дБм (в точке пространства, где находится приёмная антенна базовой станции). Это связано с тем, что на базовых станциях используются малошумящие канальные фильтры и усилители, которые могут усиливать очень слабые сигналы от телефонов. Такой усилитель сужает полосу приема сигнала до 100 раз, уменьшая до 10. 20 дб собственный уровень шумов приемника базовой станции.

Однако телефоны могут принимать только относительно мощные сигналы, так как в телефонах существует ряд технических ограничений на возможность приема сигнала с большей чувствительностью. Это обусловлено технической сложностью реализации в размерах телефона приемной антенны с высоким усилением и входного фильтра — преселектора приемника.

Режимы работы телефонов при приёме сигналов Downlink разной мощности:

Опрератор	Downlink, МГц	Выбранные номера каналов	Частоты, соответствующие выбранным каналам, МГЦ	Уровни сигналов в точке А1, дБм	Уровни сигналов в точке А2, дБм	Уровни сигналов в точке А3, дБм
Билайн	940,9-948,9 1805,1-1819,9
Мегафон	949,1-950,3 951,1-956,3 957,7-959,5 1842,9-1857,9
МТС	935,1-940,7 950,5-950,9 956,5-957,5 959,7-959,9 1858,1-1872,5

Уровень сигнала Downlink, дБм	Режим работы телефона
Нет связи
-100 … -90	Нет связи или одна “палка”, иногда приходят СМС
-80 … -90	Одна-две “палки”, может быть возможен разговор
-80 … -70	Три-четыре “палки”, уверенный приём
-70 … -50	Все “палки”, идеальный приём на улице в зоне прямого действия базовой станции, без помех и препятствий

Расчет сигнала Downlink

Проведём расчёт сигнала Downlink для каждой точки возможной установки внешних и внутренних антенн. Для этого необходимо сложить:

• уровень сигнала в точке установки внешней антенны;
• усиление внешней антенны;
• потери в разъёмах и кабеле;
• усиление репитера;
• потери в разъёмах и кабеле;
• потери в разветвителях сигналов (при их наличии);
• усиление внутренней антенны;
• затухание сигнала внутри помещения.

Необходимо сделать так, чтобы в том помещении, где мы хотим усилить сотовую связь, уровень сигнала Downlink не был ниже -80 … -75 дБм.

В таблице ниже приведено затухание сигнала в свободном пространстве в зависимости от расстояния до антенны. С использованием этой таблицы необходимо внести поправку на затухание внутри помещения (берётся максимальное расстояние от внутренней антенны до дальнего угла помещения).

Диапазон	Расстояние
1 м	2 м	3 м	4 м	5 м	10 м	20 м	30 м	40 м	50 м
900	32 дБ	38 дБ	41 дБ	44 дБ	46 дБ	52 дБ	58 дБ	61 дБ	64 дБ	66 дБ
1800	3 дБ	44 дБ	47 дБ	50 дБ	50 дБ	58 дБ	64 дБ	67 дБ	70 дБ	72 дБ

Пример расчёта сигнала Downlink с БС Билайна в диапазоне 1800 МГц с установкой антенны в точке А2:

-81 дБм (сигнал Downlink с БС Билайна в точке А2 в диапазоне 1800 МГц)
+14 дБ (усиление внешней антенны)
-4 дБ (внешняя антенна в точке А2, возможно, будет направлена между базовыми станциями Билайна и МТСа, поэтому усиление антенны будет несколько меньше номинального)
-7 дБ (примерные потери в разъёмах и кабеле длиной 10 м между внешней антенной и репитером)
+Кр (коэффициент усиления репитера, мы его как раз и должны найти)
-7 дБ (примерные потери в разъёмах и кабеле длиной 10 м между репитером и внутренней антенной)
+8 дБ (усиление внутренней антенны)
-58 дБ (примерное затухание сигнала в комнате на расстоянии 10 метров от антенны до дальнего угла комнаты)

Расчитаем: -81+14-4-7+Кр-7+8-58

Получилось (Кр-135) дБ.

Как уже говорилось, уровень сигнала Downlink должен быть не ниже -80 … -75 дБм. Поэтому Кр=135-75=60 дБ. Таким образом, минимальное усиление репитера должно быть не менее 60 дБ. Так как у каждого репитера есть погрешность в указании коэффициента усиления (примерно 3 дБ), неравномерность АЧХ (примерно 3 дБ) и коэффициент шума (примерно 6 дБ), то в итоге необходимо выбрать репитер с услением примерно 70 дБ. Конкретные характеристики каждого репитера необходимо смотреть в его паспорте, но не стоит забывать, что репитеры от незнакомых или ненадёжных производителей могут иметь весьма завышенный коэффициент усиления по паспорту, неравномерную АЧХ и коэффициент шума.

Таким образом, при установке репитера с усилением 70 дБ внутри помещения в дальнем его углу сигнал Downlink от Билайна будет равен -65 дБм.

Аналогичным образом необходимо рассчитать уровень сигнала Downlink от БС МТСа и Мегафона для той же конфигурации системы: та же внешняя антенна в точке А2, тот же усилитель, та же внутренняя антенна:

• уровень синала от БС МТСа = -55 дБм
• уровень сигнала БС от Мегафона = -87 дБм (мы вычли ещё 10 дБ, так как внешняя антенна усилением 14 дБ в точке А2 будет принимать сигнал от БС Мегафона с усилением примерно 0 дБ, так как будет направлена в сторону от направления максимума).

Расчёт развязки внешней антенны относительно внутренней

Затем необходимо примерно оценить, какая паразитная мощность будет доходить от внутренней антенны к внешней (обратный паразитный сигнал от внешней антенны до внутренней можно не брать в расчет, поскольку как упоминалось ранее, канал усиления Uplink имеет меньшее усиление). Оптимально, когда у вас есть в наличии скалярный анализатор цепей, позволяющий измерить прохождение сигнала от внешней антенны до внутренней. На внутренней антенне будет излучаться максимально возможная мощность от БС МТСа: -71+14-4-7+65-7+8=3 дБм

Внутренняя антенна удалена от внешней на 20 метров (это затухание -64 дБ, из таблицы) и, кроме того, между ними железобетонная стена (это примерно -40 дБ затухания). В сумме это даст до -101 дБм.
Таким образом, разница между паразитным сигналом (с внутренней на внешнюю антенну, -101 дБм) и самым слабым полезным сигналом Downlink (с БС Билайна, -81 дБм) составляет -20 дБм. Такая разница должна быть не менее -15. -20 дБм. Если эта разница менее -15…-20 дБм, то можно применить следующие способы исправления ситуации:
— разнести внутреннюю и внешнюю антенны на дополнительное расстояние;
— изменить плоскость поляризации внутренней антенны с вертикальной на горизонтальную (это даст выигрыш в развязке в 15 . 30 дБ);
— использовать репитер с меньшим усилением;
— запустить систему на объекте в тестовом режиме, так как некоторые параметры при расчёте были взяты лишь приблизительно (например, значение величины затухания сигнала при прохождении через железобетонную стену). На практике всё может оказаться немного по-другому.

Расчёты по развязке внутренней и внешней антенн необходимо проводить для всех сигналов одного диапазона. Если же один оператор работает в одном диапазоне, а второй — в другом, то их взаимное влияние в таком случае будет минимальным.

Выбор репитера с учётом радиочастотной обстановки

Таким образом, после изучения радиочастотной обстановки на объекте мы получили информацию о сигналах Downlink от различных операторов, а именно уровни каналов каждого оператора. В зависимости от того, какой оператор, на каких каналах и с какими уровнями передает сигналы, следует выбор той ли иной схемы усиления.

Кратко об усилении репитера

Рассмотрим репитер с коэффициентом усиления 50 дБ. Тут всё просто: подав на его вход сигнал с уровнем -83 дБм, мы получим на выходе -83+50=-33 дБм. Однако у каждого репитера помимо коэффициента усиления указывают максимальную выходную мощность (ещё эту величину называют “точка компрессии”). Это максимально возможный выходной сигнал усилителя, выше которого начинают расти искажения и падает общее усиление репитера. До этой величины усиление можно считать линейным.

Но дело в том, что все без исключения производители репитеров лукавят, указывая усиление и амплитудно-частотную характеристику для одного канала. А нам необходимо усилить множество каналов. При усилении нескольких каналов коэффициент усиления репитера уменьшается в перерасчёте на один канал. Но об этом чуть позже.
Репитер не должен работать в режиме, близком к точке компрессии (для рассматриваемого репитера это 20 дБм — эта величина указывается в паспорте репитера и называется максимальной выходной мощностью), так как будут расти интермодуляционные искажения.
Поэтому репитер должен работать в режиме, в котором мощность на выходе меньше точки компрессии на 10-15 дБ.
То есть в рассматриваемом нами репитере на вход можно подать максимум -40 дБм. Тогда на выходе репитера будет 10 дБм, что как раз на 10 дБ меньше точки компрессии для этого репитера.

Как проявляются интермодуляционные искажения

Если случится так, что на вход репитера приходят два сигнала с примерно одинаковой мощностью и с частотами, отличающимися на небольшую величину, то на выходе репитера будут не только два этих сигнала, но и сигналы с частотами, отличающимися от частот входных сигналов на их разницу.
Например, на вход подаются сигналы с частотами f1=952 МГц и f2=953 МГц. Тогда при работе репитера в режиме выше точки компрессии на выходе репитера будут не только усиленные сигналы f1=952 МГц и f2=953 МГц, но и сигналы, отличающиеся на их разницу ∆f=f2-f1=1 МГЦ, а именно f3=f1-∆f=951 МГц и f4=f2+∆f=954 МГц. Эти паразитные сигналы будут тем больше, чем ближе к максимальной выходной мощности рабочая точка репитера.

Итак, повторим ещё раз: репитер не должен работать в режиме, близком к максимальной выходной мощности.

Что значит “коэффициент усиления репитера”

Рассмотрим репитер с коэффициентом усиления 50 дБ и максимальным выходным уровнем 20 дБм. Это значит, что репитер усилит ОДИН входящий канал с коэффициентом 50 дБ при условии, что больше нет никаких других входящих сигналов в диапазоне усиления репитера. Это идеальный случай и такого почти никогда не бывает. Всегда есть несколько каналов на входе и какие-то шумы и помехи. Каждый дополнительный канал уменьшает коэффициент усиления на величину 10Lg(N/2). Эта формула справедлива, когда уровни сигналов примерно одинаковы и различаются не более чем на 1 дб. Например, для 10 каналов на входе усиление репитера упадет примерно на 7 дб. И соответственно, максимальный выходной уровень будет уже 20-7 = 13 дБм.

Если на входе репитера присутствуют не только полезные сигналы, но и помехи, то они тоже будут уменьшать коэффициент усиления в перерасчёте на полезные каналы.

Таким образом, коэффицент усиления репитера зависит от количества усиливаемых каналов. Важно знать, что ночью базовая станция может работать всего на одном-двух каналах, так как количество звонков невелико. Соответственно, коэффициент усиления репитера будет большой. Днём же количество активных абонентов увеличивается, базовые станции автоматически увеличивают количество каналов, и коэффициент усиления репитера закономерно снижается.

АЧХ репитеров

АЧХ — амплитудно-частотная характеристика — зависимость коэффициента усиления репитера от частоты. АЧХ репитеров всегда нелинейная, имеет завалы на границах диапазонов по 3-8 дБ. Кроме того, АЧХ каждого конкретного репитера отличается от АЧХ другого репитера.
АЧХ идеального репитера диапазона GSM-900 с коэффициентом усиления 50 дБ должна выглядеть вот так:

Но мир электроники неидеален, и у настоящего репитера АЧХ выглядит вот так (на рисунке показан АЧХ репитера VECTOR R-610):

Как видим, репитер будет усиливать какие-то каналы лучше, а какие-то хуже. Особенно внимательными нужно быть при усилении каналов, находящихся на границах диапазонов.
В силу особенности схемотехники дешевых репитеров, чем выше усиление репитера, тем более неравномерную АЧХ он имеет. Авторам данной статьи попадались китайские и российские экземпляры репитеров, имеющие неравномерность АЧХ в рабочем диапазоне до 18 дБ. Это также надо учитывать при установке.

Необходимо обратить внимание

• Если разность частот входящих каналов составляет 5-10 МГц при разнице их уровней в 10 дБм, то все эти каналы усилятся без искажений.
• Если разность частот входящих каналов составляет порядка 1 МГц при разнице их уровней в 10 дБ, то слабый сигнал может быть подавлен более сильным. В данном случае необходимо либо усиливать каналы раздельно с помощью разных репитеров, либо пытаться найти другие каналы, сильнее разнесённые друг от друга.

Способы улучшения качества усиления

• Можно использовать канальные репитеры. Они усиливают только узкую полосу с нужными каналами. Такие репитеры несколько дороже обычных, но иногда только их применение сможет усилить сигнал в сложной радиочастотной обстановке.
• Необходимо покупать оборудование (репитеры, GSM антенны, кабели, разъёмы, фильтры и т.д.) только у надёжных поставщиков и желательно у тех, которые сами занимаются установкой репитеров, так как только тогда риск нарваться на левое оборудование с непонятными характеристиками будет минимален.
• Можно использовать фильтры сигналов Uplink и Downlink на те частоты, которые мы хотим усилить. Это способ, которые способны использовать только очень опытные установщики непосредственно взаимодействующие с производителями репитеров.

Источник
