Монтаж мягкой кровли деке видео инструкция по монтажу

Кровля из гибкой черепицы — это красиво, надежно и довольно просто. Ее вполне можно смонтировать самостоятельно, поскольку каких-то особых навыков или специальных инструментов вам не потребуется. В приведенной ниже инструкции подробно рассказано, как укладывать мягкую кровлю на всех основных участках крыши. Даже если вы не планируете делать это своими руками, полученные знания пригодятся для того, чтобы вовремя заметить ошибки или недобросовестную работу приглашенных подрядчиков.

Как укладывается мягкая кровля

Гибкая черепица DOCKE PIE нарезается на производстве на отдельные элементы — гонты, размер и форма которых определяются серией выпускаемого продукта. Гонты укладываются рядами с вертикальным нахлестом друг на друга и фиксируются двумя видами крепежа:

• специальными кровельными гвоздями. Общая схема мягкой кровли с указанием мест пробивки гонтов гвоздями находится в каждой упаковке;

• с помощью битумного клея. На лицевой поверхности каждого гонта расположены клеевые полосы, на которые при монтаже накладываются лепестки расположенного выше элемента. При нагреве на солнце слои битума на клеевых полосах и обратной стороне лепестков расплавляются и образуют прочный замок, работающий на межмолекулярном уровне. Поскольку механизм склеивания гибкой черепицы основан на том же принципе, что и сварка металла, он называется сваркой гонтов.

В результате при правильной установке мягкой кровли образуется герметичное, ровное и ветроустойчивое покрытие. Нанесенная на лицевую поверхность гонтов гранулированная посыпка надежно защищает материал от воздействия окружающей среды и формирует рисунок кровли.

Основные правила монтажа

В первую очередь отметим, что устройство мягкой черепицы возможно на кровлях с углом наклона не менее 12°. Это требование СП «Кровли», оно связано с особенностями самого материала и его укладки.

При планировании кровельных работ желательно учитывать погодные условия во время монтажа:

• укладывать гибкую черепицу лучше всего в сухую, безветренную и не очень жаркую погоду. Делать это в дождь или снег запрещается;

• на солнце склеивание гонтов происходит быстрее, однако при слишком высокой температуре они размягчаются, поэтому работать с ними будет сложнее;

• при температуре воздуха ниже +10 °C кровельные материалы, наоборот, становятся более жесткими и хрупкими, поэтому их нельзя надолго оставлять на открытом воздухе. Перед началом работ их следует выдержать в теплом помещении (не менее 24 часов при температуре от +15 °C) и затем подавать на крышу минимально возможными партиями. Перед монтажом места сгиба гонтов и нанесения мастики, а также клеевые полосы нужно дополнительно прогревать строительным феном.

Необходимо также дать несколько рекомендаций о том, как сделать мягкую кровлю максимально красивой и аккуратной:

• на одном скате следует использовать гибкую черепицу из одной партии, при этом перед укладкой рекомендуется перемешать гонты не менее чем из трех пачек;

• для фиксации ряда кровельных материалов используется битумная мастика. Ее нужно наносить ровным слоем толщиной не более 0,5 мм. Если мастики будет слишком много, покрытие может вздуться, а излишки вытекут на кровлю и испортят ее внешний вид;

• чтобы черепица легла ровно, перед ее укладкой на скаты наносят разметку — сетку из горизонтальных и вертикальных линий, в соответствии с которой и ведут монтаж. Это позволит избежать визуально заметных искажений монтажной линии кровли, особенно на скатах с нарушенной геометрией.

Инструменты и расходные материалы

Для устройства мягкой черепицы на кровле потребуются инструменты, которые есть у любого домашнего мастера.

В качестве крепежа используются оцинкованные ершеные или винтовые гвозди следующих типоразмеров:

• длина не менее 30 мм, широкая шляпка диаметром от 8 мм — для крепления кровельных материалов (черепицы и подкладочных ковров) и доборных элементов;

• длина 50 мм с потайной шляпкой — для монтажа сплошного основания. Вместо них можно использовать анодированные или гальванизированные саморезы по дереву аналогичного размера.

Кроме того, при установке мягкой кровли понадобится специальная битумная мастика для гибкой черепицы.

Устройство сплошного основания

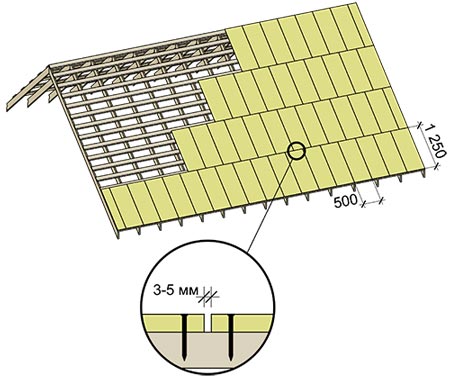

Битумную черепицу укладывают на сплошное основание, которое обычно монтируют из плит ОСП-3 или влагостойкой фанеры ФСФ следующим образом:

• плиты разрезаются по длинной стороне на части размером не более 500 мм;

• ряды располагают с продольным сдвигом, чтобы не допускать стыковки углов четырех плит в одной точке;

• между каждой парой плит оставляют термокомпенсационный зазор в 3–5 мм;

• перепад высот между соседними элементами сплошной обрешетки под установку мягкой кровли не должен быть более 2 мм;

• если предусматривается установка коньковых аэраторов для вентиляции подкровельного пространства, на стыке скатов между плитами оставляется зазор в 5 см для выхода воздуха.

Если на крыше есть дымоход, по его периметру устанавливаются бруски треугольного сечения — галтели. Они нужны для того, чтобы под настилаемыми далее покрытиями в этой зоне не образовывались воздушные прослойки. С лицевой стороны галтель можно не ставить, если угол между стенкой трубы и скатом больше 120°. Если ширина дымохода более 500 мм, за ним создается разжелобок, который будет перенаправлять потоки воды и снега в обход трубы.

Монтаж подкладочного ковра

Подкладочный ковер нужен для того, чтобы обеспечить дополнительную гидроизоляцию и увеличить срок службы кровли. Стандарты компании Docke предусматривают использование подкладочных ковров по всей площади поверхности, где будет уложена мягкая кровля, независимо от ее угла наклона.

Перед монтажом условно разделим крышу на две части:

• ендовы (если они есть) и зона от края карнизного свеса вверх по скату на расстояние, равное длине карнизного вылета плюс толщина стены плюс 500 мм. Здесь рекомендуется укладывать самоклеящиеся ковры серии SAND FIX;

• остальные части скатов. На них можно использовать ковры с механической фиксацией.

Сначала покрываются ендовы, затем скаты, на которые полотна настилаются горизонтальными рядами с нахлестом не менее 100 мм по длинной стороне и 150 мм по торцам. Их можно укладывать как снизу вверх, так и сверху вниз, но продольные нахлесты должны делаться так, чтобы находящееся выше по скату полотно заходило на нижнее. В противном случае в зону стыка будет затекать вода.



Если устройство мягкой черепицы будет производиться сразу же после монтажа подкладочных ковров и температура окружающего воздуха выше +15 °C, самоклеящиеся ковры гвоздями фиксировать не нужно. В противном случае (длительный перерыв в работе или прохладная погода) их крепят по указанной ниже схеме.



а — крепление самоклеящихся подкладочных ковров Döcke PIE при температуре окружающего воздуха не ниже +15 °С; б — крепление подкладочных ковров Döcke PIE с механической фиксацией на основе полиэфира, а также самоклеящихся подкладочных ковров Döcke PIE при температуре окружающего воздуха ниже +15 °С; в — крепление подкладочных ковров Döcke PIE с механической фиксацией на основе стеклохолста.

Установка торцевых и карнизных планок

По всему периметру кровли подкладочные ковры дополнительно фиксируются специальными доборными элементами — металлическими карнизными и фронтонными планками. При монтаже нужно соблюдать следующие правила:

• перед установкой с каждого элемента следует снять защитную пленку. Если этого не сделать, она со временем потрескается и испортит внешний вид крыши, а удалить ее будет проблематично;

• если для крепления водосточных желобов будут использоваться кронштейны, которые фиксируются к обрешетке, их нужно установить до монтажа карнизных планок;

• каждый доборный элемент монтируется так, чтобы один из его бортиков прижимал подкладочный ковер, а другой закрывал торцевую часть обрешетки и сплошного основания. Нижний край карнизной планки при этом должен быть направлен в сторону водосточных желобов;

• планки укладываются с нахлестом не менее 50 мм и крепятся двумя рядами гвоздей с шагом 120–150 мм. Гвозди располагаются вразбежку.

Гидроизоляция ендовы

Перед тем как укладывать мягкую кровлю, проводится дополнительная гидроизоляция ендовы. Это одно из самых проблемных мест на крыше, поскольку именно здесь в теплое время года собирается вода, а зимой — снег и лед. В ендове укладывается специальное битумно-полимерное полотно, которое так и называется — ендовый ковер:

1. Он настилается поверх подкладочного ковра с небольшим (2-3 см) смещением по оси, чтобы их кромки не находились друг над другом.

2. Затем с обратной стороны ендового ковра (или на соответствующие места ската) наносится тонкий слой мастики шириной 100 мм. Ендовый ковер аккуратно прижимается и разглаживается так, чтобы под ним не осталось воздушных пузырей.

3. Дополнительно ковер фиксируется гвоздями, которые набиваются на расстоянии 30 мм от каждой кромки с шагом не более 200 мм.

4. С помощью строительной шнурки наносятся две разметки. Сначала отмечаются границы желоба — две параллельные прямые на расстоянии 100–150 мм от оси ендовы, а затем границы зоны, не пробиваемой гвоздями — такие же линии, но отстоящие от оси на 300 мм. Внутри этой зоны гибкая черепица будет крепиться только на мастику.

Ендовый ковер желательно укладывать единым куском по всей длине ендовы, независимо от угла мягкой кровли. Если это невозможно, стык нужно сделать как можно выше по скату, а нахлест (не менее 200 мм, верхнее полотно заходит на нижнее) промазать битумной мастикой.

Укладка гибкой черепицы на карнизном свесе

Устройство мягкой черепицы начинается с нижней части ската — с ендовы или с одного из углов ската при ее отсутствии. Нижний ряд выкладывается из специальных гонтов — коньково-карнизной черепицы. Они имеют прямоугольную форму, разделены на три квадратные части специальной заводской перфорацией. С тыльной стороны находятся две пленки, как показано на рисунке.

При установке на карнизный свес гонты вдоль перфорации не сгибаются и не разрываются, непосредственно перед монтажом снимается пленка №1 (нижняя). Пленку №2 нужно оставить на месте.

Последовательность монтажа:

1. Если монтаж начинается в ендове, первый гонт устанавливается и подрезается по размеченной ранее границе желоба. При укладке от фронтона он располагается с отступом от перегиба торцевой планки на 10 мм и закрывает таким образом ее крепежные элементы. В обоих случаях нижняя кромка гонта не должна доходить до перегиба капельника на 10 мм, также закрывая при этом крепеж.

2. Гонт крепится гвоздями в верхних углах каждого квадрата, снизу дополнительно приклеивается на мастику. В зоне ендовы, не пробиваемой гвоздями, черепица фиксируется только на мастику. Крайний верхний уголок первого гонта срезается для отбоя воды и промазывается мастикой.

3. Каждый следующий гонт укладывается плотно встык к предыдущему, выравнивается по нижней кромке и закрепляется аналогичным образом. В нижние части квадратов гвозди пока не забиваются, это будет сделано позже.

4. Последний гонт в ряду подрезается так, чтобы его край не доходил до перегиба торцевой планки на 10 мм. Верхний уголок также обрезается и промазывается мастикой.

Монтаж рядовой черепицы

Как уже говорилось выше, устройство мягкой кровли на скатах ведется по предварительно нанесенной разметке. На тыльной стороне гонтов рядовой черепицы также имеются две защитные пленки. Перед монтажом снимается та, которая находится ниже, то есть на лепестках (пленка №1 на рисунке).

Гибкая черепица укладывается снизу вверх. Точка начала монтажа выбирается исходя из размеров и конфигурации крыши:

• при наличии ендовы монтаж всегда начинается от нее;

• если ендовы нет, то при длине ската более пяти метров начинают от его середины, в противном случае — от одного из углов.

Гонты первого ряда укладываются на установленную ранее коньково-карнизную черепицу с отступом в 10 мм по нижней кромке и фиксируются кровельными гвоздями. Затем гвоздями пробиваются нижние углы квадратов коньково-карнизной черепицы так, чтобы их шляпки оказались под расположенными сверху лепестками рядовых гонтов (именно поэтому на предыдущем этапе гвозди здесь не забивались). Затем лепестки рядовой черепицы приклеиваются на мастику.

Точки крепления гвоздями определяются исходя из формы гонтов и уклона ската:

• если угол мягкой кровли меньше 45° (но больше 12°, по требованиям СП), то достаточно одной линии гвоздей под серединой нижней клеевой полосы;

• при уклоне от 45° до 90° гонты дополнительно пробивают по верхним углам

Следующие ряды черепицы укладываются аналогично, но вместо мастики используются клеевые полосы нижележащих гонтов. Последний в ряду гонт подрезается так, чтобы его край не доходил 10 мм до перегиба торцевой планки. Верхний уголок гонта срезается и промазывается мастикой, чтобы создать канал для стока воды.

Монтаж черепицы на коньке и ребрах скатов

При устройстве мягкой кровли, в зависимости от проектного решения, применяются следующие технологии гидроизоляции конька:

• вентилируемый конек. Является частью системы вентиляции кровли, через него выходит воздух, циркулирующий в подкровельном пространстве и выводящий из него теплые влажные пары;

• обычный конек. Для выхода воздуха используются другие конструктивные элементы кровли.

Далее мы расскажем, как сделать мягкую кровлю с вентилируемым коньком, чтобы обеспечить ей необходимую функциональность и эстетическую привлекательность. Для этого под гибкую черепицу устанавливаются коньковые аэраторы:

1. Если при монтаже сплошного основания в зоне конька вентиляционный зазор для выхода воздуха сделан не был, его необходимо выпилить. Ширина зазора — 50 мм. Гибкая черепица при этом должна закрывать весь скат до его верхней границы.

2. Элементы конькового аэратора устанавливаются последовательно, соединяются через торцевые защелки и крепятся гвоздями в установленных местах.

3. При угле наклона кровли более 50° коньковый аэратор необходимо подрезать для обеспечения его необходимого раскрытия.

После этого аэратор закрывается сверху коньково-карнизной черепицей:

1. Каждый гонт разделяется на три квадрата вдоль заводской перфорации.

2. Квадратные элементы устанавливаются с нахлестом в 50% площади и закрепляются четырьмя гвоздями по центральным клеевым полосам.

3. Гонты укладываются навстречу преобладающему направлению ветра.

Если коньковые аэраторы проектом не предусмотрены, конек сразу закрывается коньково-карнизной черепицей указанным выше способом. Аналогично обустраиваются и хребты скатной кровли.

Обход дымовой трубы

Обустройство зоны выхода дымохода производится в процессе монтажа гибкой черепицы, в тот момент, когда она подведена вплотную к трубе снизу. Для герметизации используется ендовый ковер. Из него вырезаются 4 выкройки. Их размеры указаны на рисунке (B — ширина трубы, L — ее длина в направлении ската). Расход ендового ковра при оптимальном раскрое — 800 мм плюс половина периметра трубы.

Далее производим герметизацию проходного отверстия дымовой трубы:

1. Выкройки в порядке их нумерации промазываем мастикой и наклеиваем на трубу и на скат. На скат ендовый ковер должен заходить на 200 мм со всех четырех сторон, на трубу — на 300 мм. Лицевая выкройка при этом приклеивается на уже уложенный ряд гибкой черепицы, а остальные — на подкладочный ковер.

2. Закрываем верхнюю часть ковра на трубе металлическими планками. Если труба кирпичная, делаем штробу по всему периметру и заводим в него ребра планок.

3. Заполняем место стыка трубы и планок примыкания полиуретановым герметиком.

После этого продолжается установка мягкой кровли. Сбоку при подходе к трубе гонты подводятся на расстояние 80 мм от галтели, их верхние уголки срезаются так же, как это делалось при укладке черепицы в зоне ендовы и торцевых планок. Черепица заводится на ендовый ковер и прибивается гвоздями в установленных местах, боковая часть приклеивается мастикой (ширина слоя 100 мм). Первый ряд над трубой также подрезается, чтобы отступ от трубы составлял 80 мм, и приклеивается на ендовый ковер.

Видео: монтаж мягкой кровли Docke на скатной кровле

В предлагаемом видеоролике процесс обустройства основных узлов кровли из гибкой черепицы проиллюстрирован на учебном макете скатной крыши. По всем вопросам, связанным с технологией выполнения монтажных работ, а также подбором материалов и подготовкой сметы для установки мягкой кровли под ключ, обращайтесь по телефонам горячей линии компании Docke или к любому из наших авторизованных партнеров.

Монтаж мягкой кровли: пошаговая инструкция

Кровля из мягкой черепицы Döcke PIE – не просто модный тренд, а инвестиции в комфорт вашего дома. Неоспоримое преимущество кровельного пирога Дёке — это возможность выполнить монтаж своими руками, причем приобрести начальные навыки кровельщика будет несложно. Детально проработанная инструкция поможет справиться с этой задачей.

Знание технологии устройства мягкой кровли будет полезным даже для тех, кто не собирается осуществлять монтаж самостоятельно. Понимание основных технологических процессов, последовательности и ключевых моментов поможет проконтролировать качество выполнения кровельных работ подрядчиком.

Специфика мягкой кровли DÖCKE PIE

Битумная черепица Деке PIE поставляется в нарезанных на небольшие плитки гонтах, покрытых с двух сторон полимерным или окисленным битумом. С лицевой стороны на плитку нанесено несколько клейких полос, упрощающих фиксацию гонтов. Наклеенные последовательно элементы дополнительно фиксируются специальными кровельными гвоздями.

Воздействие солнца приводит к нагреву битумного покрытия, его размягчению и спеканию уложенных гонтов между собой. Таким образом, кровельное покрытие становится монолитным, обеспечивая высокую влагонепроницаемость. Базальтовая посыпка, нанесенная поверх битума, обеспечивает дополнительную защиту от разрушительного климатического и физического воздействия.

Особенности монтажа гибкой черепицы

Гибкая черепица Döcke PIE подходит для устройства кровельного покрытия крыш любой конфигурации: односкатных, двухскатных и сводчатых, конусо- и куполообразных. Минимальный уклон кровли из мягкой черепицы составляет 12°. К установке кровельного покрытия приступают только после окончания монтажа стропильной системы, кронштейнов для водостоков, технологических отверстий под инженерные коммуникации и пр.

Важно! Обустройство конструктивных элементов кровли выполняется в строгом соответствии с действующими строительными нормами и техническими расчетами.

Оптимальные условия для монтажа – сухая теплая погода и небольшая облачность. Умеренное воздействие солнца естественным образом ускорит склеивание поверхностей листов, а чрезмерное — сделает гонты излишне мягкими и усложнит работу с ними.

При температуре ниже +10°C гонты становятся жестче и для возврата им пластичности, необходимой для монтажа, нужно соблюдать следующие рекомендации:

• Перед укладкой и черепицу, и подкладочные ковры, и мастику следует хранить не менее 24 часов в помещении с температурой выше 15°C.
• Вынос материалов на открытый воздух осуществляется частями по мере необходимости.
• Во время укладки используется строительный фен, посредством которого повышается эластичность и улучшается сцепляющие характеристики материалов.

Во время атмосферных осадков проведение кровельных работ запрещено, а участки с уже установленным покрытием должны быть укрыты для предотвращения попадания влаги внутрь кровельного пирога.

Требования к хранению материалов

Нарушение правил хранения может не только ухудшить эксплуатационные качества материалов, но и сделать его непригодным к дальнейшему использованию.

Материалы должны храниться:

• в сухом помещении при температуре от -40 до 50°C и относительной влажности воздуха не более 80%;
• в месте, удаленном от отопительных приборов на расстояние не менее 1,5 м и защищенном от воздействия прямых солнечных лучей;
• с высотой штабеля до 16 пачек.

На заметку! Немотивированное вскрытие заводской упаковки приводит к снижению качественных характеристик материала.

Техника безопасности

Как и любая работа на высоте, монтаж кровли предполагает меры по защите человека от падения.

• Для перемещения по крыше должны быть установлены специальные упоры, переходные мостики, подмостки, ходовые трапы.
• Все лестничные элементы обязательно навешиваются на специальные крюки.
• Хождение по черепице и подкладочным коврам запрещено.

Инструменты и оборудование для устройства мягкой кровли

Комплект инструментов, требуемых для укладки мягкой кровли, найдется в каждой домашней мастерской:

Молоток кровельщика	Шпатель	Нож для разрезания гонтов	Ножницы по металлу
Пистолет для герметика	Строительный фен	Шнурка строительная для разметки	Рулетка

Кровельные гвозди и саморезы

Тип крепежа	Область применения	Вид крепежа	Длина	Особенности
Тип 1	Подкладочные ковры, рядовая гибкая черепица, коньково-карнизная черепица, ендовый ковер, карнизные и торцевые планки	Оцинкованные ершёные гвозди	Не менее 30 мм	Диаметр шляпки от 8 мм
Оцинкованные винтовые гвозди
Тип 2	Сплошное основание – плиты ОПС-3 или фанера ФСФ	Оцинкованные ершёные гвозди	Не менее 50 мм	С потайной головкой
Оцинкованные винтовые гвозди
Саморезы оцинкованные, анодированные или гальванизированные по дереву

Кроме инструментов понадобятся:

• материал для обустройства настила;
• аэраторы для вентиляции кровли;
• подкладочный и ендовый ковер Döcke PIE;
• карнизные и фронтонные планки из металла;
• прямоугольная коньково-карнизная и декоративная рядовая черепица Döcke PIE.
• битумная мастика Döcke PIE;
• снегозадержатели;

Для обеспечения безопасности также потребуется страховочное снаряжение.

Обустройство основания под кровлю

В отличие от жестких типов кровли, гибкая черепица требует обустройства сплошного основания. Для этого используются:

• плиты OSB-3;
• листы влагостойкой фанеры ФСФ.

Отличия в устройстве теплой и холодной кровли

Технологии и схемы укладки кровельного пирога для совмещённого и холодного чердака отличаются не только наличием или отсутствием слоя утеплителя, но и более сложной моделью стропильной системы.

Конструкция, устанавливаемая над холодным чердаком, проста в реализации.

Важно! Полный отказ от утепления чердачного помещения приведет к нарушению теплового режима, образованию наледи и сокращению срока службы кровли. Для нормализации температурного режима следует утеплять перекрытие между отапливаемым помещением и «холодным» чердаком.

Конструкция кровельного пирога с утеплением требует больших затрат, а потому целесообразна в тех случаях, когда чердачное помещение планируется использовать в качестве жилого мансардного этажа.

Особенности работы с крупнощитовыми (листовыми) материалами

• Листы укладываются по принципу кирпичной кладки, в разбежку, не допуская образования крестообразных стыков.
• Для компенсации эффекта линейного расширения, возникающего в результате температурных изменений, стыковка плит осуществляется с зазором в 3-5 мм.
• Элементы настила крепятся к контробрешетке ершеными или винтовыми гвоздями, или саморезами.
• Допустимый перепад в высоте стыкуемых плит – не более 2 мм.

Укладка сплошного основания из плит ОСП-3 или фанеры ФСФ по обрешетке

Нюансы монтажа основания около кирпичного дымохода

При ширине кирпичной трубы свыше 50 см за ней возводится небольшое возвышение, так называемый разжелобок. Он предназначен для улучшения отвода дождевых потоков путем их разделения. Таким образом, предотвращается затекание воды в подкровельное пространство.

Если угол примыкания трубы к крыше не превышает 120°, спереди и по бокам дымохода дополнительно монтируется небольшой наклонный бортик.

Принцип устройства вентиляции

Битумное покрытие характеризуется прекрасными водоотталкивающими свойствами, но при этом совсем не пропускают воздух. Это значит, что насыщенная парами воздушная масса не будет выходить из подкровельного пространства и образованный из-за разницы температур конденсат начнет оседать на стропильной системе крыши. Влага приведет к снижению несущей способности деревянной конструкции из-за поражения грибком.

Чтобы утепленная кровля прослужила как можно дольше, важно обустроить систему вентиляции, обязательными элементами которой являются:

• Приток воздуха. Обустраивается в зоне карнизного свеса.
• Система каналов, образованных обрешеткой и контробрешеткой. Они обеспечивают циркуляцию воздуха внутри плоскости скатов и его доставку в подкровельное пространство из зоны карнизных свесов;
• Аэраторы, обустроенные на коньке или в верхней части скатов.

Возможность установки коньковых аэраторов следует предусмотреть еще на этапе обустройства сплошного настила. Для этого противоположные скаты крыши в районе конькового узла не стыкуются вплотную. Между ними нужно оставить свободное расстояние в 5 см, т.е. по 2,5 см с каждой стороны. Если этого не сделать, то нужное отверстие придется выпиливать.

Монтаж подкладочного ковра

Обеспечить дополнительную гидроизоляцию кровли призваны специальные подкладочные ковры. Помимо защиты от влаги армированное битум-полимерное полотно способно скрыть незначительные дефекты деревянного настила.

Специфика укладки подкладочного ковра Дёке

Некоторые кровельщики при уклоне крыши свыше 18° позиционируют возможность частичной гидроизоляции, когда подкладочным материалом застилается периметр и ендовы кровли, а также места выхода дымоходов и вентиляционных труб. На самом деле такой подход не обеспечивает должной защиты от влаги. Косые дожди и наледь провоцируют протечки на незащищенных участках, а значит, уже после первого сезона кровле может потребоваться ремонт.

Стандарты компании Döcke настоятельно рекомендуют застилать подкладочным ковром всю площадь крыши, без привязки к углу ее наклона.

Правила укладки подкладочного ковра

Монтаж подкладочного ковра выполняется постепенно по направлению снизу вверх, от края карнизного свеса до конька.

• Сначала застилаются ендовы, при этом полотно равномерно распределяется по сторонам скатов.

• Затем полотнище стелется вдоль карниза

Для первых двух этапов лучше использовать самоклеящийся подкладочный ковер FIX GLASS. Он обеспечивает максимальную фиксацию, столь необходимую на этом ответственном участке кровли, при этом крепление в виде гвоздей не требуется. Дополнительные крепежи применяются только в случае перерыва в работе.

Как понять, на какую ширину нужно класть самоклеящийся ковер? Для расчета используется следующая формула:

Ширина самоклеящегося участка = величина карнизного вылета + ширина стены + 50 см.

• Дальше укладка продолжается подкладочными коврами Деке ПАЙ механической фиксации (STANDARD, STANDARD PLUS, COMFORT COMFORT EL или COMFORT GLASS).
• Каждое следующее полотно накладывается на предыдущее с перехлестом в 10 см, закрывая ряд крепежных элементов. Такое расположение нахлестов предотвратит попадание влаги под место стыка.
• Торцевые нахлесты должны быть не менее 15 см.
• Места нахлестов дополнительно промазываются битумной мастикой Деке ПАЙ при помощи шпателя слоем в 0,5 мм.

Использование мастики в комплексе с самоклеящимися коврами и моделями STANDARD PLUS и COMFORT EL с клеевой полосой не требуется. Исключение – когда клеевой слой срезается при подгонке под конфигурацию кровли.

• Каждые 20 см по периметру полотно фиксируется к настилу посредством кровельных гвоздей, а промежуток между кромкой и шляпкой крепежа должен быть в пределах 2-3 см.
• Вдоль карниза полотно прижимается карнизными планками.

По периметру кровли по бортику фронтонов и свесов устанавливаются металлические Г-образные планки, в функции которых входит:

• укрепление свесов карниза и фронтона;
• прикрытие торцов деревянного основания для предотвращения намокания;
• фиксация краев уложенного подкладочного ковра;
• оформление контура крыши.

На заметку! Перед монтажом с металлических уголков следует снять защитную пленку. Позднее сделать это будет сложно, а под воздействием солнца пленка растрескается и испортит внешний вид изделий.

• Установку карнизных и торцевых планок нужно выполнять только после монтажа кронштейнов под водосток.
• Металлический уголок одной стороной устанавливается поверх подкладочного ковра, другой прикрывает срез настила.
• Низ капельника должен нависать над водосточным желобом.
• Планки крепятся оцинкованными ершеными или винтовыми гвоздями зигзагообразно в 2 ряда на расстоянии в линию в 12-15 см. На участке стыка двух уголков шаг крепежа уменьшается до 2-3 см.
• Стыковка планок происходит внахлест друг на друга минимум на 5 см.

Монтаж ендового покрытия

Именно зона внутренних переломов крыш (ендов) подвергается самой большой нагрузке во время дождя и таяния снега. Для гидроизоляции этих участков используется ендовый ковер Döcke PIE.

Правила укладки ендового полотна:

• Монтаж осуществляется поверх подкладочного ковра так, чтобы избежать совмещения швов. Для этого делается небольшое смещение (2-3 см) относительно оси.
• По периметру с обратной стороны края ендового покрытия промазываются битумным составом. Для удаления воздуха ковер следует плотно прижимать к основанию, особенно на участке стыка двух скатов.
• Для дополнительной фиксации, отступив от кромки полотна 3 см, набивается ряд гвоздей с шагом до 10 см.
• По центру углубления, образованного скатами, на уложенное ендовое полотно шнуркой наносится разметка, обозначающая края желоба, общая ширина которого должна быть в интервале 10-15 см.
• По возможности ендовый ковер укладывается единым полотнищем. Если же стыковки не избежать, то место стыка следует располагать как можно выше, выполняя нахлест размером в 20 см и более с обязательной промазкой битумной мастикой.

Устройство свесов мягкой кровли

Прямоугольная коньково-карнизная черепица предназначена для гидроизоляции карнизов, коньков и хребтов. На рисунке показана обратная сторона коньково-карнизной черепицы Дёке. Ее поверхность разбита на несколько вертикальных и горизонтальных секций. Вертикальные сегменты делятся так называемыми линиями перегиба, а две горизонтальные секции являются клеевыми. Перед размещением на карнизе с нее снимается только защитная пленка №1.

Описание работы с карнизной черепицей:

1. Монтаж начинается с края фронтального уголка с отступом от бортика карниза в 1 см, таким образом, гонты укладываются поверх металла, закрывая крепежные элементы.

2. Карнизные пластины клеятся встык и дополнительно закрепляются кровельными гвоздями длиной до 3 см на расстоянии 2,5 см от верхней кромки.
3. По низу гвозди вбиваются так, чтобы быть перекрытыми «лепестками» обычных рядовых гонтов, которые будут стелиться в следующем ряду.

На заметку! Чтобы ошибочно не пробить покрытие в ненужном месте, нижнюю грань карнизной черепицы лучше набивать параллельно с укладкой следующего декоративного ряда. Закрепив фигурный гонт и отогнув его «лепесток», можно безошибочно определить положение нижнего крепежа карнизной черепицы.

Монтаж гибкой черепицы

Разметка

Перед тем как приступить к укладке основного черепичного полотна, скат крыши необходимо разметить мелованным шнурком. Разметка упростит монтаж и поможет выровнять монтажную линию, если геометрия крыши нарушена каким-либо элементом или изгибом.

Разметка наносится прямо на подкладочный ковер.

Укладка гибкой черепицы по скату

Так же, как и в работе с карнизной черепицей, с тыльной стороны гонтов декоративной рядовой черепицы пленку №2 снимать не требуется.

Монтаж осуществляется по следующей схеме:

1. Укладка производится снизу вверх.
2. Место начала монтажа предопределяет длина ската крыши, а также наличие/отсутствие ендовы:
a. При длине ската до 5 м укладку целесообразнее начинать с торца кровли.
b. Если длина ската свыше 5 м, лучше начинать монтаж с середины.
c. При наличии на скате ендовы укладывать черепицу начинают именно от нее.

Коллекция Döcke PIE САППОРО, в которой в стартовом ряду нижнюю часть выступающих за первую горизонталь «лепестков» необходимо подрезать до должного уровня.

3. В первом ряду «лепестки» гонтов обязательно промазываются битумной мастикой и приклеиваются таким образом к карнизному полотну, поверх которого укладываются.
4. Помимо клеевого типа фиксации каждый гонт дополнительно закрепляется кровельными гвоздями. Причем точки, в которых размещаются крепежи, легко определить по форме черепицы, местоположению и количеству клеевых полос нижнего ряда, нанесенных на тыльную сторону гонта, а также по углу наклона крыши:
a. Гвоздь должен вбиваться под нижней клеевой полосой ровно по ее середине.
b. При наклоне ската от 12 до 45° вполне достаточно фиксации в одну линию, набитую под нижней клеевой полосой.
c. При наклоне ската от 45 до 90° необходимо дополнительно фиксировать верхние углы гонта.

Исключение – линейки ЛЬЕЖ, КОЛЬЧУГА и КУПОЛ, для которых достаточно фиксации по клеевой полосе.

5. При подходе к краю ската гонт обрезается до нужной длины, при этом у черепицы наискосок срезается и верхний уголок, что обеспечивает отбой воды. Со стороны среза с тыльной стороны в обязательном порядке наносится полоса мастики шириной в 10 см.

Техники укладки мягкой черепицы

Гибкая битумная черепица может укладываться по одной из следующих схем:

Горизонтальная. В соответствии с данной техникой черепица укладывается последовательно (один ряд за другим), при этом производится горизонтальное смещение гонтов на половину «лепестка». Подходит для всех коллекций мягкой черепицы.

Вертикальная. Применяется только для коллекций: Купол, Шеффилд, Ницца, Карат, Сота, Льеж, Кольчуга, Цюрих, Женева, Крона и Кельн.

Пирамидальная. Подходит для линеек Кельн, Шеффилд, Сота, Карат, Ницца, Льеж, Кольчуга и Купол. Используется только если монтаж начинается с середины ската.

Нюансы цветовой палитры

От партии к партии от упаковки к упаковке может наблюдаться незначительная разница в оттенке. Поэтому для достижения наилучшего эстетического результата желательно использовать битумную черепицу с одной партии (как минимум для одного ската), а при укладке чередовать гонты из 3-6 упаковок сразу.

Исключение – коллекция Döcke PIE САППОРО. Для ее укладки чередование осуществляется не по цвету, а по форме.

Оформление ендовы

Ендова оформляется 2 способами:

Открытым. В этом случае черепичное покрытие обрезается по линиям, отмеченным вдоль ендовой оси. Покрытие разжелобка остается ровным, благодаря чему вода беспрепятственно стекает, не задерживаясь на поверхности.

Укладка начинается от ендовы с отступом в 5-7,5 см от ее оси, при этом для отбоя воды крайний гонт подрезается сверху наискосок и промазывается битумной мастикой на ширину в 10 см. Вследствие повышенной нагрузки на расстоянии 30 см от центра желоба черепица крепится исключительно посредством клеевого и битумного слоя, пробивка полотна гвоздями в этой зоне запрещена.

Закрытым, когда черепичные покрытия двух смежных скатов перекрывают друг друга. Данный способ монтажа возможен только для черепицы Döcke PIE серии PREMIUM. Ее толщина обеспечивает должный уровень защиты.

Эта схема оформления ендовы предполагает работу сразу с двумя скатами. Сначала черепица укладывается на кровлю с меньшим уклоном и, достигая ендовы, переходит по нему на плоскость более крутого ската, формируя перехлест не менее 30 см. Черепичный настил соседней более крутой кровли укладывается внахлест на уже уложенную черепицу, но на расстоянии 7 см до центра ендовы обрезается. При этом важно также обрезать уголок гонта, и зафиксировать край черепицы битумной мастикой. Ограничение на использование гвоздей аналогично предыдущему способу.

Устройство конька мягкой кровли и ребер скатов

• Укладка коньковой черепицы на хребты скатов начинается всегда снизу вверх.
• Чтобы определить, от какого края конька начинать укладку, следует узнать, какое направление ветра в вашем регионе является преобладающим, и производить монтаж, двигаясь ему навстречу.
• Если конструкция кровли предусматривает наличие вентилируемого конька, то сегменты битумной черепицы крепятся поверх аэратора.

Правила монтажа коньковой черепицы мягкой кровли:

• Коньково-черепичный гонт делится на 3 равных квадратных сегмента по перфорированным линиям перегиба.
• Каждый квадрат укладывается на конек так, чтобы свесы с каждой стороны ската были одинаковыми. Для лучшего сгибания каждый фрагмент посередине слегка прогревается строительным феном.
• Стелется внахлест на 50% площади сегмента.
• В качестве дополнительной фиксации используются кровельные гвозди, набиваемые попарно с каждой стороны по центральной клеевой полоске.
• Последний в ряду черепичный гонт фиксируется только посредством собственной клеевой основы и битумной мастики.

Аэраторы как способ вентиляции

Для обеспечения вентиляции на мягкой кровле может применяться 2 типа аэраторов (воздуховодов):

Устройство коньковых аэраторов на мягкой кровле

Вентилируемый конек – наиболее эффективный способ отвода влажного воздуха из подкровельной конструкции. Коньковые аэраторы Döcke PIE универсальны. Они не требуют подрезки при монтаже на кровлю с углом наклона до 50°. При большем угле аэратор подрезается изнутри.

• Для правильной эксплуатации важно, чтобы скаты кровли были до конца покрыты гибкой черепицей, т.к. через боковые вентиляционные решетки существует вероятность незначительного намокания поверхности ската.
• Устанавливаются по всей длине конька.
• К поверхности крыши коньковые воздуховоды крепятся саморезами длиной не менее 5 см.
• Между собой аэраторы стыкуются посредством торцевых защелок.

Монтаж точечных воздуховодов

Точечные аэраторы Döcke PIE ROOT устанавливаются параллельно с укладкой черепичных гонтов на скаты крыши. Технология их монтажа не предполагает особых сложностей:

• На плоскости ската по шаблону вырезается отверстие, поверх которого и будет устанавливаться аэратор. При этом половина отверстия приходится на уже уложенный ряд черепицы.
• На тыльную сторону основания воздуховода наносится битумный состав, прибор просто устанавливается на отведенное под него место, плотно прижимается и дополнительно фиксируется саморезами.
• На поверхность основания снова наносится битумная мастика, поверх которой укладываются следующие ряды гонтов, вырезаемые по контуру аэратора.
• В завершение на основание устанавливается защитный колпак и фиксируется саморезом.

Точечные аэраторы Döcke PIE NEXT, в отличие от предыдущей модели, устанавливаются на уже готовые кровли. Эта особенность позволяет улучшить вентиляционные качества кровли, если в процессе эксплуатации были выявлены явные недочеты.

Как рассчитать стоимость мягкой кровли

Чтобы понять, во сколько обойдется обустройство вашей кровли, придется произвести некоторые расчеты. Для этого потребуется просчитать общую площадь всех скатов, а также длины коньков, ребер, ендовых желобов, примыканий, карнизных и фронтонных свесов. Все замеры должны производиться по фактически установленной стропильной системе, при этом не стоит забывать о расходных и отделочных материалах.

Как правило, учесть все нюансы достаточно сложно. За образец сметы на устройство мягкой кровли можно взять онлайн-калькулятор. Однако учесть все конструктивные особенности крыши могут только профессионалы, поэтому для получения точного расчета, лучше обратиться в представительство компании Döcke.

Устройство мягкой кровли: видео

В завершение предлагаем посмотреть видео-инструкцию по обустройству мягкой кровли.

Источник

Монтаж мягкой кровли в видео осуществляется в соответствии с инструкцией по укладке от Döcke. По технологии устройство мягкой кровли производится на сухое основание при положительной температуре воздуха. Несмотря на то, что самостоятельная укладка покрытия не является сложной для человека со строительными навыками, мы рекомендуем обращаться к профессионалам.

Гибкая черепица, монтаж которой изначально необходимо внимательно изучить технологию монтажа, которая изложена в инструкции по укладке кровли Döcke. Для того чтобы правильно уложить мягкую черепицу, не нужно иметь специальных навыков. Обращайте внимание на устройство вентиляции подкровельного пространства.

Почему спаржа может быть интересна русским аграриям?

Спаржа лекарственная или обыкновенная – многолетнее растение, молодые побеги которого употребляются в пищу. Спаржа – широко распространенный деликатес в европейских странах. Вы уже однажды пробовали спаржу? Тем, кто следит за своим питанием и старается есть только здоровую пищу, нужно включить этот уникальный овощ свой рацион питания.

В спарже содержатся витамины группы В, фолиевая кислота, витамин С, К, и β-каротин, и в небольшом количестве витамин Е. Стебли спаржи накапливают аминокислоты, такие как аспарагин и аргинин; а также необходимы для организма человека минералы: кальций, калий, медь, марганец, фосфор, железо и селен.

Спаржа для русского потребителя является новой культурой. Потребительский спрос на нее в России растет, а вот предложение пока остается ограниченным.

Однако нужно учитывать особенности при возделывании данной агрокультуры, которая отличается трудоемкой технологией возделывания, требующая специализированной техники, определенных почвенно-климатических условий выращивания и знания основных принципов посадки, ухода, сбора и хранения данной культуры.

В данной статье мы хотим познакомить вас с особенностями технологии возделывания спаржи немецких фермеров. Хотелось бы отметить, что большая часть информации была получена ходе прохождения стажировки, в городе Хайтерсхайм, на предприятии Вайнгут Лампп.

Обустройство и герметизация примыканий

Кровельные примыкания – линии соединения поверхности ската и выступающих элементов (стен, дымоходов и т.д.).

• Если угол перехода с поверхности ската на препятствие составляет менее 120°, по периметру устанавливается деревянная рейка треугольного сечения (стороны шириной 5 см). Это обеспечивает плавность перехода.
• Рейка, прилегающая поверхность и зона нахлеста покрывается мастикой. Поверх них монтируется подкладочный ковер.
• Гонты приклеиваются поверх подкладочного материала с нахлестом на поверхность препятствия.
• На зону примыкания укладывается ендовый ковер с нахлестом по вертикали и горизонтали (минимум 30 см).
• Полученный многослойный «пирог» фиксируется сверху планкой примыкания и герметизируется битумной мастикой.

Этапы монтажа:

• На коньке используются отдельные элементы карнизной черепицы, отделяемые от карнизной полосы по линии разметки.
• На внутреннюю сторону наносится мастика.
• Обязателен 50%-ный нахлест смежных гонтов.
• Каждый гонт крепится четырьмя гвоздями (по два с каждой стороны), по торцевым краям на расстоянии 2 см от клеевой полосы в сторону цветного гранулята. Шляпки гвоздей закрываются следующим рядом черепицы.
• При монтаже необходимо учитывать особенности розы ветров. Укладка осуществляется снизу вверх.
• Укладка гибкой черепицы Docke в зоне конькового аэратора осуществляется с учетом рекомендаций фирмы-производителя аэратора.

Монтаж мягкой кровли Деке

Основные требования:

• Для достижения естественного рисунка кровли специалисты «Строймет» рекомендуют чередовать гонты из разных упаковок.
• Монтаж мягкой кровли Docke необходимо начинать с нижнего края ската. На внутреннюю сторону гонтов, укладываемых на карнизную полосу, наносится битумный клей.
• В кровлях простой конфигурации монтаж должен начинаться от края ската. В кровлях сложной конфигурации – от середины ската.
• Лепестки черепицы должны перекрывать стык карнизных полос. Нижняя кромка гонтов 1-го ряда должна располагаться в 1 см от нижней кромки карнизной полосы.
• Смежные гонты в одном горизонтальном ряду стыкуются без нахлестов.

Схемы расположения крепежа

Уклон крыши менее 45°
Гонты фиксируются пятью гвоздями посередине нижней границы отрезка нижней клеевой полосы. Гонты фиксируются шестью гвоздями посередине нижней границы отрезка нижней клеевой полосы.	Гонты фиксируются четырьмя гвоздями по центральной линии нижней границы отрезка нижней клеевой полосы.
Уклон крыши более 45°
Черепица прибивается так же, как при уклоне крыши меньше 45°, дополнительно вбиваются два гвоздя в верхние углы гонта. Черепица прибивается шестью гвоздями посередине нижней границы отрезка нижней клеевой полосы.	Черепица прибивается так же, как при уклоне крыши меньше 45°, дополнительно вбиваются два гвоздя в верхние углы гонта.

• Шляпки гвоздей должны закрываться гонтами верхнего ряда черепицы.
• Крайние гонты горизонтальных рядов подрезаются до нужного размера. На линии обреза наносится мастика (на глубину до 10 см), после чего края приклеиваются к основанию.
• В зоне ендовы гонты обрезаются таким образом, чтобы на дне ендовы оставалась незакрытая полоса ендового ковра шириной 10-15 см. На края гонтов со стороны ендовы наносится мастика (на глубину до 10 см).

Последующие (располагаемые выше) ряды гибкой черепицы Docke монтируются со смещением на половину лепестка.

Вариант 1. Коллекции «Кельн», «Шеффилд», «Сота»

Вариант 2. Коллекции «Цюрих», «Женева», «Крона»

Вариант 3. Коллекции «Генуя», «Гранада», «Тетрис»

Вариант 4. Коллекция «Ницца»

Вариант 5. Коллекции «Льеж», «Кольчуга»

При наличии влаги в упаковке с черепицей гонты перед укладкой следует просушить в течение 5-10 минут, разложив их на свежем воздухе. Высокая влажность материала – следствие особенностей технологии изготовления мягкой кровли. Это особенно актуально для черепицы, изготовленной всего за несколько недель до начала монтажных работ. Уровень влажность не оказывает влияния на эксплуатационные качества кровельного покрытия.

Деке Премиум Женева

• Назначение: кровельное покрытие скатных крыш с уклоном от 12 градусов
• Гарантия: 50 лет
• Тип основы: стеклохолст, 100 г/м.кв
• Тип битума: SBS модифицированный
• Размер листа: высота 333 мм, ширина 1000 мм
• Толщина листа: 3,1 мм
• Покрываемая поверхность из одной упаковки: 3,1 м.кв (22 листа)
• Количество упаковок на поддоне: 42 шт
• Вес упаковки: 34 кг
• Вес поддона: 1464 кг

Характеристики	Цена	Ед.изм	Кол-во
Женева Арахис	460 руб	м.кв
Женева Кофе	460 руб	м.кв
Женева Чили	460 руб	м.кв
Женева Фладен	460 руб	м.кв
Женева Изюм	460 руб	м.кв
Женева Мускат	460 руб	м.кв
Женева Вагаси	460 руб	м.кв
Женева Капучино	460 руб	м.кв

Обратите особое внимание

Монтаж мягкой кровли Деке необходимо производить согласно фирменной инструкции, регламентирующей правила укладки гибкой черепицы.
Для достижения максимальной естественности рисунка черепицы специалисты «СТРОЙМЕТ» советуют чередовать кровельные листы из различных упаковок (даже если они из разных товарных партий).
Повышенная влажность и наличие осыпавшегося гранулята в упаковке не противоречит применяемой технологии производства и не влияет на эксплуатационные качества кровли.

1. Предварительная стадия

До начала монтажа мягкой кровли Docke необходимо подробно ознакомиться с инструкциями фирм-изготовителей кровельных аксессуаров, а также с условиями гарантии.

2. Особенности монтажных работ

Укладка гибкой черепицы и подкладочного ковра должна осуществляться на сухую поверхность при температуре воздуха выше 0°С. Гонты мягкой кровли принимают форму основы, на которую они укладываются. Поэтому качество монтажа напрямую зависит от качества подготовки основания. До начала монтажных работ черепица как минимум в течение суток должна выдерживаться при температуре выше 10°С. Если температура воздуха во время монтажа ниже данного показателя, специалисты компании СТРОЙМЕТ рекомендуют использовать строительный фен для нагревания клеевых полос (это обеспечит качественную фиксацию гонтов). Предварительная фиксация черепицы достигается за счет механического усилия. Для улучшения сцепления и герметичности используется битумная мастика Docke. Если во время проведения монтажных работ возникает реальная угроза атмосферных осадков, незащищенная поверхность кровли должна быть временно законсервирована. По окончании монтажа следует проверить качество фиксации гонтов.

3. Техника безопасности

Монтаж кровельного покрытия относится к категории сложных высотных работ и связан с повышенным риском. Необходимо строго соблюдать действующие требования техники безопасности и использовать страховочное снаряжение, полностью исключив возможность падения работников, инструментов и строительных материалов с высоты.

Правила хранения

1. Гибкая черепица Деке может временно храниться вне закрытых помещений.
2. Необходимо исключить воздействие прямых солнечных лучей на упаковки с материалами, а также их контакт с влажным грунтом.
3. При хранении черепицы на строительных объектах паллетную упаковку следует снять.
4. Запрещается хранение черепицы на расстоянии менее 1,5 м от нагревательного оборудования (в том числе бытового).
5. Высота штабелей не должна превышать 15 стандартных упаковок.

Укладка пароизоляционной пленки

Монтаж гидро- пароизоляции осуществляется параллельно линии карниза, рефлекторным слоем внутрь кровельного пирога.	Обязателен нахлест 15 см. Места нахлестов проклеиваются двусторонней клейкой лентой, а при необходимости (для максимальной герметичности) укрепляются специальной ремонтной лентой.
В местах примыканий к стене, дымоходу и т.д. пленка закладывается внутрь на 5-10 см и приклеивается к препятствию бутиловым клеем. Специалисты компании Строймет рекомендуют дополнительно прижимать пленку на таких участках специальной прижимной планкой.	Участки примыканий и отверстия следует заклеивать ремонтной лентой.

Монтаж подкровельных пленок (мембран)

Основные требования к укладке пленочных и мембранных материалов

• Монтаж осуществляется после укладки утеплителя, произведенной в строгом соответствии с рекомендациями изготовителя.
• Предварительный крепеж может производиться строительным степлером или гвоздями со шляпкой большого диаметра.
• Допускается использование супердиффузионных мембран (группа RS и FS) в качестве временной кровли и защиты фасада (срок не должен превышать 3 мес.).
• Монтаж осуществляется внахлест с учетом разметки конкретной кровли.
• Места стыков необходимо планировать таким образом, чтобы под ними располагалась твердая поверхность (элементы стропильной системы и обрешетки), и укреплять клейкой лентой.

Группа	Тип	Назначение	Расположение относительно теплоизоляционного материала	Расположение сторон
RH	Пароизоляционная пленка	Кровельная, фасадная	С внутренней стороны, без зазора	Блестящей стороной от теплоизоляционного материала (для Silber)
RS	Супердиффузионная мембрана	Кровельная ветро- гидрозащита	С внешней стороны, без зазора	Надписями наружу
FS	Фасадная
FM	Диффузионная мембрана	С внешней стороны, зазор 40 мм

Дёке / Docke гибкая черепица

Гибкая битумная черепица Docke (Дёке) производится компанией «Дёке Хоум Системс» на заводе, расположенном в городе Киржач Владимирской области. Кровельное производство было запущено в конце 2014 года и на сегодняшний день автоматизированная производственная линия компании MSPInc. (США) является одной из самых быстрых и современных в России. Вся выпускаемая продукция проходит строгий внутренний контроль в лабораториях завода и соответствует российским и европейским стандартам.

Предприятие «Дёке Хоум Системс» входит в группу компаний «Дёке», которая имеет несколько заводов по производству строительных материалов для загородного домостроения в России. В ассортименте компании «Дёке» представлена не только гибкая черепица, но и такие популярные материалы, как виниловый сайдинг, облицовочные панели, водостоки.

Гибкая черепица Docke выпускается в двух линейках. Коллекция Docke SIMPLE производится из окисленного битума и имеет заводскую гарантию 20 лет. Гикбая черепица Docke GOLD выпускается из SBS-модифицированного битума, в ассортименте этой серии большой выбор форм нарезок и цветов, гарантия до 50 лет.

Гибкую черепицу Docke отличает от других аналогичных материалов наличие особой запатентованной технологии для склеивания гонтов. Данная технология повышает усилие на разрыв склеиваемых гонтов почти в 3 раза.

Мягкая кровля Docke PIE серия STANDARD

Коллекция Сота

• Гибкая черепица Docke PIE Сота Зеленый
  320 руб./кв.м.
  ПОДРОБНЕЕ

• Гибкая черепица Docke PIE Сота Коричневый
  320 руб./кв.м.
  ПОДРОБНЕЕ

• Гибкая черепица Docke PIE Сота Красный
  320 руб./кв.м.
  ПОДРОБНЕЕ

• Гибкая черепица Docke PIE Сота Серый
  320 руб./кв.м.
  ПОДРОБНЕЕ

Коллекция Тетрис

• Гибкая черепица Docke PIE Тетрис Коричневый
  329 руб./кв.м.
  ПОДРОБНЕЕ

• Гибкая черепица Docke PIE Тетрис Красный
  329 руб./кв.м.
  ПОДРОБНЕЕ

Коллекция Кольчуга

• Гибкая черепица Docke PIE Кольчуга Зеленый
  368 руб./кв.м.
  ПОДРОБНЕЕ

• Гибкая черепица Docke PIE Кольчуга Коричневый
  368 руб./кв.м.
  ПОДРОБНЕЕ

• Гибкая черепица Docke PIE Кольчуга Красный
  368 руб./кв.м.
  ПОДРОБНЕЕ

Коллекция Крона

• Гибкая черепица Docke PIE Крона Коричневый
  400 руб./кв.м.
  ПОДРОБНЕЕ

• Гибкая черепица Docke PIE Крона Красный
  400 руб./кв.м.
  ПОДРОБНЕЕ

• Гибкая черепица Docke PIE Крона Серый
  400 руб./кв.м.
  ПОДРОБНЕЕ

Для укрепления карнизных и фронтонных свесов и защиты лобовой доски от атмосферных осадков необходимо смонтировать карнизные и торцевые планки.

Перед монтажом не забудьте снять защитные плёнки с металлических планок, если они имеются, т.к. после монтажа сделать это будет значительно сложнее.

Карнизные и торцевые планки необходимо устанавливать после монтажа кронштейнов под водосточную систему непосредственно на подкладочный ковёр с нахлёстом друг на друга не менее 50 мм.

Крепить планки необходимо гвоздями тип 1 (таблица №1) в шахматном порядке в 2 ряда с шагом 120 – 150 мм в каждом ряду.

Монтаж карнизной черепицы

В качестве карнизной черепицы необходимо использовать коньково-карнизную черепицу Docke PIE.

Основные требования по укладке коньково-карнизной черепицы Docke PIE на карнизы:

Перед укладкой гонта коньково-карнизной черепицы Docke PIE на крышу снимите плёнку №1. Плёнку №2 снимать не требуется.

При укладке коньково-карнизной черепицы Docke PIE на карниз используется целый гонт.

Черепицу монтировать встык, поверх карнизной планки на 10 мм выше ее перегиба.

Крепёж коньково-карнизной черепицы Docke PIE – тип 1 (таблица №1). Отступ гвоздя от верхнего края черепицы составляет 25 мм. Нижний ряд гвоздей, места стыков и перфорация должны закрываться лепестками первого ряда гонтов рядовой черепицы.

Для гарантированного попадания нижнего ряда гвоздей карнизной черепицы под лепестки первого ряда рядовой черепицы необходимо сначала зафиксировать карнизную черепицу верхним рядом гвоздей, затем зафиксировать первый ряд рядовой черепицы и только потом
зафиксировать карнизную черепицу нижним рядом гвоздей, отогнув лепестки рядовой черепицы.

Схема крепления коньково-карнизной черепицы на карнизе:
