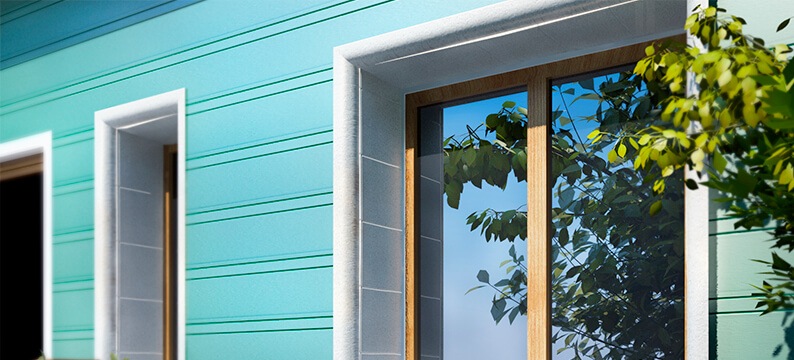

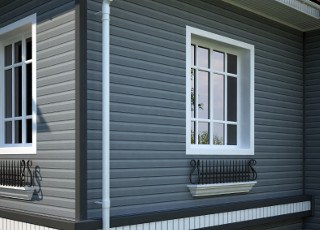

Как проходит монтаж откосов «Альта-профиль»

Для придания фасаду здания, облицованного фасадными панелями «Альта-профиль», законченного и гармоничного вида стоит использовать наличники и откосы. Эти элементы системы были специально разработаны сотрудниками компании в нескольких конфигурациях («модерн» и «классик») и цветах для удовлетворения любых вкусов своих клиентов. Также с наличниками и откосами можно приобрести доборы, которые позволяют красиво облицевать даже глубокие оконные или дверные проемы. Если в ассортименте нет добора требуемой ширины, можно купить больший и просто обрезать лишние сантиметры, идеально подгоняя элемент под конкретную ситуацию.

Какие инструменты и материалы понадобятся для окантовки оконных проемов?

Чтобы во время проведения монтажных работ не прерываться на поиски необходимых инструментов, лучше приготовить все заранее. Для качественной установки откосов вам понадобятся:

• строительный уровень;
• рулетка и карандаш;
• шуруповерт и саморезы;
• ножовка по металлу;
• болгарка с диском по металлу или ее аналог.

Можно устанавливать как сами откосы, так и комбинировать их с наличниками. В принципе, и сайдинг текос, и любые фасадные панели «Альта-профиль» стыкуются непосредственно с откосами. Но если установить еще и наличники, вид фасада дома будет богаче.

Устанавливаются откосы, как и другие элементы системы, на профильные планки, которыми предварительно обшиваются все стены под сайдинг или виниловые панели. Поэтому при подготовке материалов для монтажа необходимо произвести не только правильный подсчет требуемого количества уголков, прямых деталей, доборов и т. п., но и не забыть о «лишних» профилях, которые должны быть закреплены в оконных или дверных нишах.

Последовательность выполнения работ

Сначала непосредственно вокруг оконной рамы устанавливаются отделочные планки, куда и будут вставляться одной стороной откосы. После монтируют угловые элементы и, если нужно, такой же формы доборы. Их одним концом углубляют в установленные планки, а с другой стороны фиксируют саморезами к профилю обрешетки, проверяя при этом с помощью строительного уровня, не нарушена ли горизонтальная и вертикальная ориентация. Саморезы должны быть вкручены строго по центру монтажных пазов.

Когда угловые элементы установлены, между ними закрепляют прямые детали. Стоит обратить внимание, что у них с обеих сторон есть монтажные пазы, с помощью которых планки скрепляются между собой по длине. Но если элемент крепится к углу, то эти пазы необходимо срезать болгаркой.

В случае, когда глубина оконной или дверной ниши составляет более 20 см, можно пользоваться не только откосами и доборами, но и применять вместо них сами фасадные панели. А в качестве окантовки проема подойдут в таком случае наличники.

Наличники устанавливаются в том же порядке, что и откосы: сначала крепятся угловые элементы, только после чего приступают к монтажу прямых участков. И для стыковки последних с уголками также необходимо отпиливать монтажные пазы.

Чтобы вся система смотрелась красиво, необходимо точно отмерять требуемые длину и ширину ее частей. В противном случае появятся либо бросающиеся в глаза широкие щели между деталями, либо элементы откосов и наличников поведет дугой, особенно во время воздействия на материал высоких температур, которые бывают в летний зной.

Источник

Инструкции

Инструкция по монтажу сайдинга

Преимущества сайдинга от «Альта-Профиль» — не только в его великолепных эксплуатационных качествах. При разработке нашей продукции мы обязательно учитываем особенности и удобство монтажа панелей. Благодаря этому отделочные материалы нашего производства монтируются очень легко.

Инструкции по монтажу фасадных панелей (цокольного сайдинга)

Фасадные панели — или так называемый цокольный сайдинг – славится своей прочностью и натуралистичностью. Даже с небольшого расстояния панели невозможно отличить от натурального камня или кирпича. При этом данный материал характеризуется легкостью и простотой монтажа. В инструкции вы найдете полную информацию о монтаже фасадных панелей и рекомендации по уходу за ними.

Инструкции по монтажу водосточных систем (водостоков) «Альта-Профиль»

Монтаж водосточных систем следует за установкой кровли. Главная задача водостоков – сбор дождевых вод для защиты стен дома и его фундамента. Обычно установка водостоков занимает не более одного дня, а срок их службы исчисляется десятилетиями – вот почему последнее время этот материал приобретает всё большую популярность.

Инструкции по монтажу и использованию газонной решетки «Альта-Профиль»

Газонные решётки – или Декоративное уличное покрытие – защитит ваш газон от вытаптывания. Кроме того, с помощью решеток «Альта-Профиль» вы можете организовать самостоятельно парковочное место на своем загородном участке и спасти его от повреждения колёсами автомобиля. О том, как это сделать, читайте в инструкции.

Инструкция по монтажу террасной доски «Альта-Степ»

Современная доска для террас, зон барбекю, балконов и многих других открытых мест изготавливается из древесно-полимерного композита. Монтаж такого покрытия может осуществить даже неопытный специалист, тем не менее, перед началом работ мы крайне рекомендуем прочитать инструкцию – она поможет избежать возможные ошибки.

Инструкция по установке дренажной системы

Дренаж территории защищает участок от заболачивания, а фундамент здания от подмывания. Наиболее предпочтительным является монтаж поверхностного дренажа в совокупности с глубинным, тем не менее, от многих проблем спасает установка одного из перечисленных видов. О том, как установить элементы поверхностных дренажных систем, вы можете узнать из нашей инструкции.

Инструкция по монтажу гибкой кровли «Alta-Roof»

Гибкая черепица — это штучное кровельное покрытие. Подходит для любого типа крыш скатной кровли с минимальным уровнем наклона 13 градусов. Применяется даже на самых сложных кровлях, в том числе куполообразных. Если вы хотите провести самостоятельный монтаж гибкой кровли «Alta-Roof», данная инструкция поможет вам.

Видеоинструкции

Монтаж фасадных панелей Альта-Профиль

Монтаж сайдинга Альта-Профиль

Монтаж сайдинга Блокхаус (Blockhouse)

Монтаж дренажной системы

Монтаж вспененного сайдинга Альта-Борд

Монтаж наличников и откосов Альта-Декор

Монтаж декоративного уличного покрытия Альта-Профиль

Монтаж системы отделки углов Альта-Декор

Монтаж водосточной системы Альта-Профиль

Как правильно рассчитать сайдинг?

Нужна консультация

Если вам необходима консультация, оставьте контактные данные! Наши специалисты перезвонят в течение нескольких минут.

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных

Обратная связь

Строителям

Работа с продукцией «Альта-Профиль» доставит вам удовольствие. Мы разработали собственную систему крепления фасадов, комплектующие которой по всем параметрам идеально подходят к продукции компании. С ними сайдинг и фасадные панели монтируются легко и быстро. Для работы не потребуется специальное оборудование.

Если вы являетесь строителем или монтажником полимерных отделочных материалов, мы с удовольствием предложим вам особые взаимовыгодные условия сотрудничества. Для получения подробной информации звоните по телефону: 8 (495) 713-87-41.

Архитекторам

«Альта-Профиль» предлагает самый широкий в России ассортимент отделочных материалов из полимеров. Акриловый, виниловый, вспененный или крашеный сайдинг, фасадные панели — в наших коллекциях более 150 вариантов отделки.

Если вы являетесь архитектором или дизайнером и подбираете полимерный материал для внедрения в ваши проекты, мы с удовольствием предложим вам особые взаимовыгодные условия сотрудничества. Для получения подробной информации звоните по телефону: 8 (495) 713-87-41.

Снабжению

Ищете материал для отделки фасада офисного или производственного здания? Выберите продукцию «Альта-Профиль»!

В ассортименте компании – вертикальный и горизонтальный сайдинг, фасадные панели, водосточные и дренажные системы, вагонка ПВХ для внутренней отделки и декоративное уличное покрытие для парковки. Вся продукция выполнена из экологически безопасных полимерных материалов, которые не поддерживают горение и не требуют специального ухода. Качество подтверждено сертификатами.

Чтобы проконсультироваться, посчитать стоимость и количество материалов, а также заказать всю необходимую продукцию, обратитесь к представителю компании в вашем регионе, и мы доставим ее на объект в оговоренные сроки.

Нашим постоянным партнерам мы всегда готовы предложить индивидуальные условия сотрудничества.

Источник

Монтаж откосов окон пвх альфа профиль

«Альта-Декор»

Элементы для отделки и украшения дома

Коллекция декоративных отделочных элементов для оформления углов, оконных и дверных проёмов, ниш, арок и колонн. «Альта-Декор» придаёт фасаду привлекательный и завершенный внешний вид, скрывает швы и стыки при монтаже панелей. В коллекцию входят: инновационная система отделки углов, наличники и откосы, отделочные планки и угловые элементы. Весь перечисленный материал может использоваться как с сайдингом, так и с фасадными панелями.

Особенности отделочных элементов

Эстетика

Коллекция «Альта-Декор» позволяет создать оригинальный дизайн фасада, выгодно подчеркнуть его геометрию и декоративные элементы, а также придать внешнему виду дома правильные акценты.

Универсальность

Отделочные элементы подходят для фасада, отделанного как сайдингом, так и фасадными панелями. Широкая цветовая гамма позволит подобрать необходимую расцветку для любого дизайна.

Качество

Все материалы выполнены из высококачественного полимера. Они не выгорают на солнце, не гниют и выдерживают широкий температурный диапазон.

Удобство монтажа

Декоративные элементы разработаны специально для сайдинга и фасадных панелей «Альта-Профиль». Они легко монтируются без использования специального оборудования и инструментов. «Альта-Декор» сможет смонтировать легко и быстро даже непрофессионал.

Украшает любую отделку

«Альта-Декор» идеально сочетается с фасадными панелями и сайдингом «Альта-Профиль». Кроме того, систему отделки углов можно использовать и с другими отделочными материалами – кирпичом, деревом, штукатуркой и пр. Используя «Альта-Декор», вы можете создавать гармоничные или контрастные сочетания, делая нужные акценты при оформлении фасада.

Наличники из полимерных материалов

Фигурные элементы для декоративного оформления дверных и оконных проемов очень легко монтируются и устойчивы к воздействию окружающей среды:

не выгорают на солнце,

не трескаются при резких температурных колебаниях.

В коллекцию входят 2 серии наличников и откосов – «Классик» и «Модерн», а также универсальный откос для отделки проема.

Все элементы выполнены в 4 цветах: белый, кремовый, песчаный и коричневый. Вы можете выбрать оттенок, который будет гармонировать с фасадом дома, или сделать яркий акцент, используя контрастные цвета.

Наличник «Классик»

Размер: 690 х 170 мм

Для любителей классики компания предлагает наличник «Классик» — это воплощение традиционности и романтизма.

Наличник «Модерн»

Размер: 690 х 170 мм

Угловые элементы

Фигурные элементы облегчат отделку оконных и дверных проемов, а также сделают их привлекательнее и практичнее.

Больше не нужно распиливать наличники и откосы под углом 45 градусов для стыка на углах. Соединить панели можно при помощи готовых угловых элементов. Они герметичны, и защищают проемы от проникновения влаги. Элементы соответствуют выбранной коллекции наличников – «Классик» или «Модерн», с откосом и без него. Выпускаются в 4 цветах.

Угловой элемент «Классик»

Угловой элемент «Модерн»

Угловой элемент «Наличник+откос»

Универсальный откос и доборный элемент

Для отделки проемов и ниш в дополнение к наличнику используется универсальный откос. Если проем глубокий и ширины элемента не хватает для его отделки, дополнительно можно использовать специальный доборный элемент. Для монтажа элемента отмерьте необходимую ширину, отрежьте в нужном месте и состыкуйте с откосом.

Соединить планки в углах можно при помощи специальных угловых элементов для откоса и добора. Универсальный откос, доборные и угловые элементы к ним выпускаются в 4 основных цветах.

Откос «универсальный»

Угловой элемент откоса

Доборный элемент
к откосу

Угловой доборный элемент
к откосу

Декоративные элементы легко монтируются и подходят ко всем коллекциям сайдинга и фасадных панелей «Альта-Профиль». Экспериментируйте – используйте разные серии, цвета, сочетания наличников и откосов. Создайте неповторимый образ вашего дома!

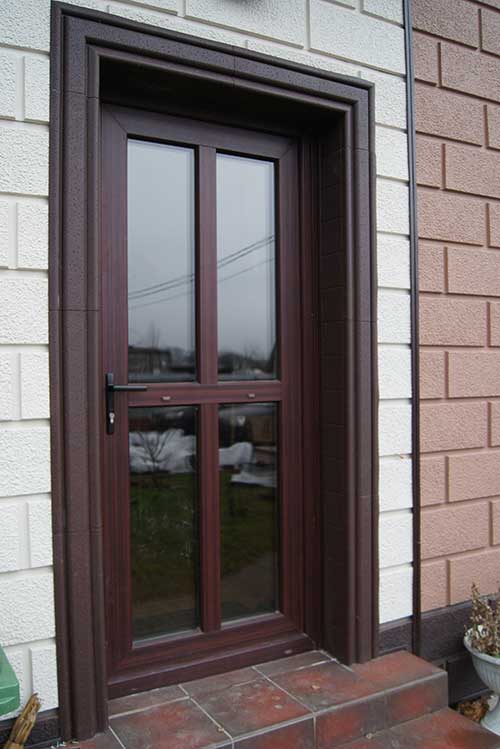

Вариант 1

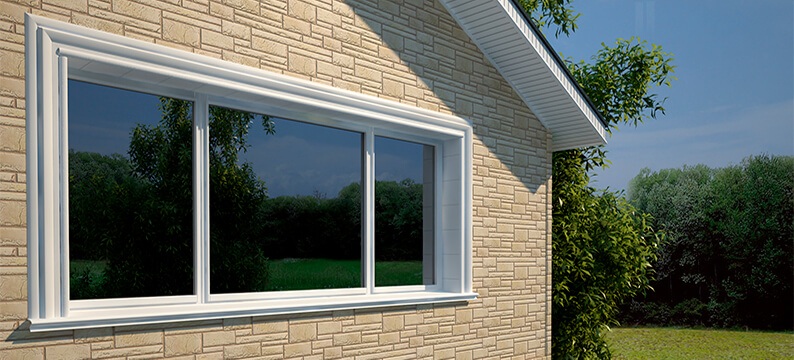

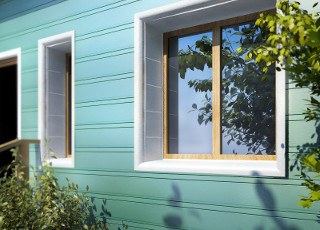

Наличник «Классик» + универсальный откос

Для придания эстетически законченного внешнего вида оконного или дверного проема Вашего дома, Вы можете выбрать любой вариант сочетания доборного элемента (откоса) с одним из наличников. Для любителей классики компания предлагает налич ник «Классик» — это воплощение традиционности и романтизма.

Вариант 2

Наличник «Модерн» + универсальный откос

Для любителей современных экстравагантных форм компания предлагает наличник «Модерн». Он имеет более изогнутую форму, которая придает своеобразную изюминку в оформлении.

Вариант 3

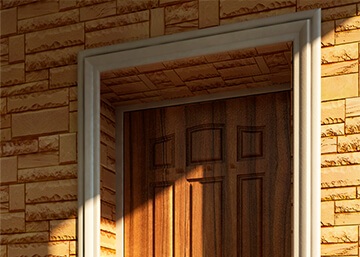

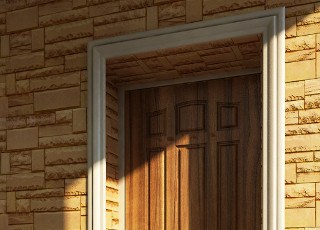

Универсальный откос без наличников

Универсальный откос может выполнять функцию не только доборной планки для отделки дверных и оконных проемов в сочетании с наличниками, но и использоваться как самостоятельный элемент. В данном случае речь идет о возможности применения откоса в качестве подоконника, а именно как элемента внутренней отделки дома.

ИСПОЛЬЗОВАНИЕ ОТКОСА В КАЧЕСТВЕ ОТЛИВА — КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО!

Вариант 4

Наличник без откоса

Любой из наличников можно устанавливать и без откоса: например, при отделке глубокого проёма, когда ширины откоса не хватает. Для этого в конструкции наличника предусмотрена возможность крепления непосредственно к фасадным панелям.

Галерея работ

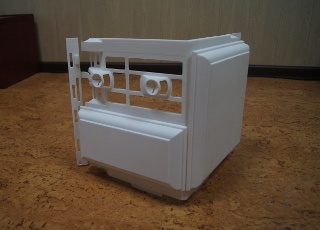

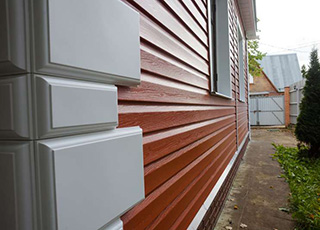

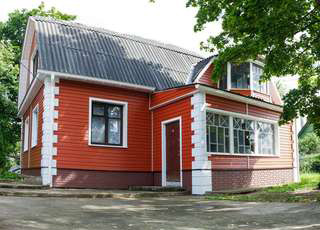

Эксклюзивная система отделки углов

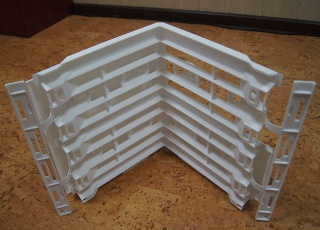

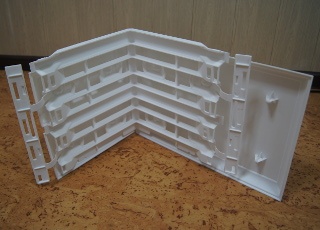

Крепежная основа
(1305 х 400 мм)

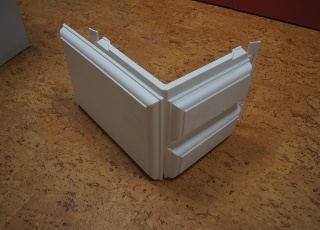

Отделочный элемент №1
(254 х 127 мм)

Отделочный элемент №2
(254 х 254 мм)

Отделочный элемент №3
(254 х 384 мм)

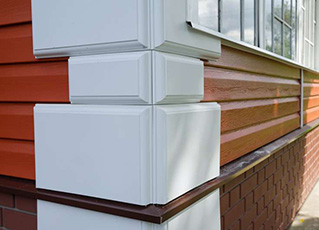

Система отделки углов — ноу-хау компании «Альта-Профиль». Уникальная система монтируется на любой фасад: сайдинг, фасадные панели, кирпичные и оштукатуренные стены. Она делает угол объемным, придает дому респектабельный вид.

В систему входят крепежная основа и 3 вида отделочных элементов, которые отличаются по размерам. Из них можно создавать углы разной формы и неповторимый, авторский дизайн.

Галерея работ

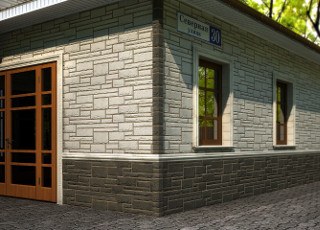

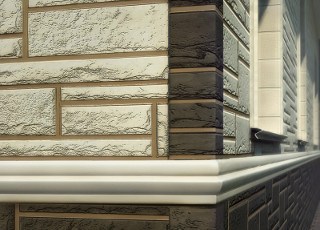

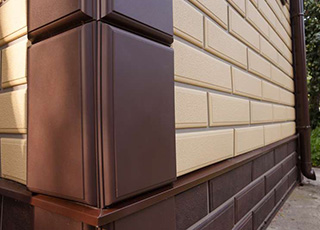

Углы и облицовочные планки для фасадных панелей

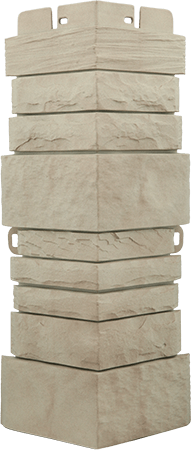

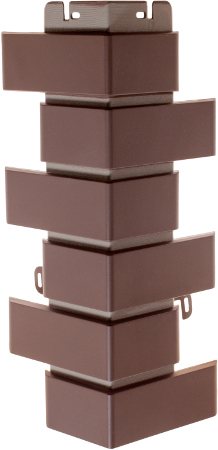

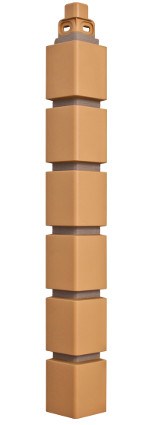

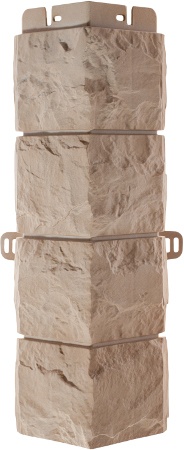

Наружный угол «Кирпич-антик»

Элегантная коллекция фасадных панелей, напоминающая фасады античных зданий. Включает 5 расцветок.

Наружный угол «Кирпич клинкерный малый»

Фасадные панели, имитирующие кирпичную кладку, с гладкой фактурой.

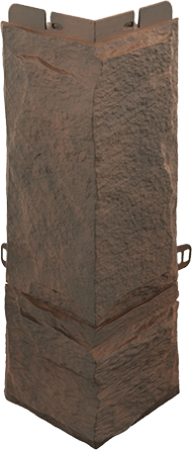

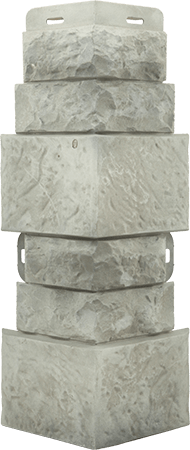

Наружный угол «Скалистый камень»

Рельефные фасадные панели. Повторяют цвет и фактуру горных пород.

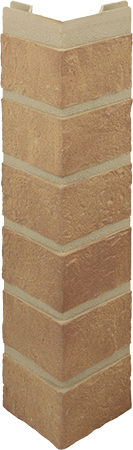

Наружный угол «Кирпич»

Фасадные панели с классическим дизайном повторяют фактуру кирпичной кладки. В коллекцию входят 4 цветовых решений.

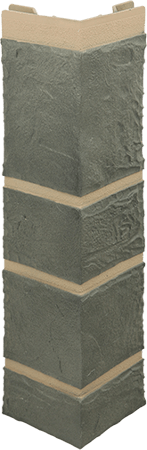

Наружный угол «Камень»

Цокольный сайдинг, имитирующий фактуру натурального камня. 9 вариантов расцветки.

Наружный угол «Кирпич клинкерный»

Фасадные панели, имитирующие кирпичную кладку, с гладкой фактурой.

Наружный угол «Бутовый камень»

Цокольный сайдинг имитирует каменную кладку. В коллекцию входит 6 расцветок.

Наружный угол «Фагот»

Фасадные панели объединяют в себе структуру кирпича и фактуру дикого колотого камня. 7 цветов.

Наружный угол «Гранит»

Цокольный сайдинг придает фасаду массивный и добротный вид. 6 цветов, имитирующих разновидности гранита.

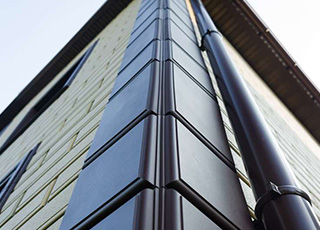

Для отделки наружных углов здания, колонн и эркеров, а а также внешних углов ниш и проемов компания «Альта-Профиль» разработала коллекцию наружных углов из высококачественного полимера. На расстоянии 2–3 шагов они неотличимы от натуральных горных пород, кирпича или камня.

Облицовочная планка в цвет коллекции скрывает крепежные элементы и усиливает эффект имитации натуральных материалов.

Коллекция наружных углов и облицовочных планок разработана специально для фасадных панелей «Альта-Профиль». Она имеет аналогичные эксплуатационные характеристики, легко монтируется и идеально сочетается с ними по дизайну.

Облицовочная планка «Камень»

Размер: 930 х 75 х 51 мм

цветовая гамма аналогична панелям

Облицовочная планка «Кирпич»

Размер: 920 х 125 х 30 мм

цветовая гамма аналогична панелям

Отделочные планки

Для монтажа фасадных панелей и декоративных элементов используются специальные отделочные планки. Широкая цветовая линейка позволяет подобрать планку под цвет панелей для максимально гармоничного вида фасада.

Начальная планка используется для установки первого ряда панелей.

J-профиль применяется для соединения панелей в пересекающихся плоскостях – во внутренних углах, оконных, дверных нишах и т.п.

Планка отделочная для откосов разработана специально для крепления откосов “Альта-Декор” и доборных элементов.

Начальная планка

Размер: 3000 мм / 3600 мм

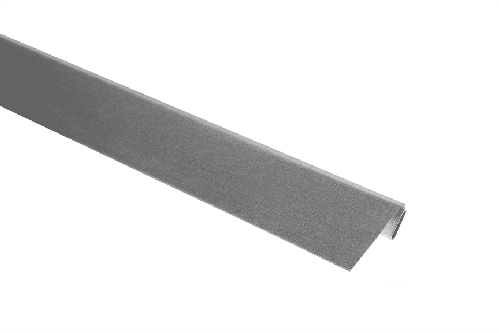

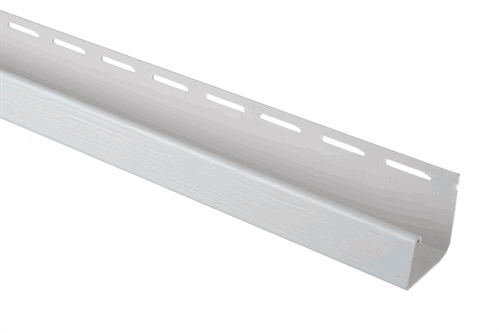

J-профиль

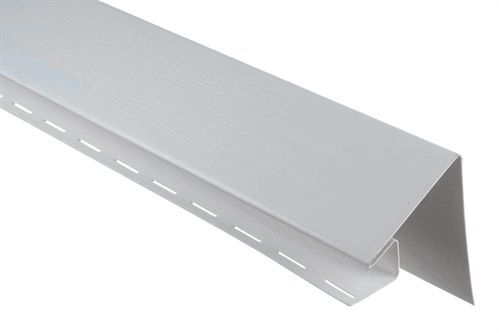

Планка околооконная

Размер: 3000 х 16 х 42 мм

Видеоинструкции по монтажу

Не забывайте об отделочных элементах!

Коллекция «Альта-Декор» сделает дизайн вашего дома гармоничным и завершенным, также они необходимы для защиты наиболее уязвимых его мест фасада. Чтобы избежать непредвиденных расходов и поспешной докупки материалов, при заказе панелей для отделки дома не забудьте о дополнительных элементах.

Помните!

Рассчитывая предварительный общий бюджет на отделку фасада, обязательно включите в него расходы на покупку отделочных элементов Альта-Декор, углы и тд, иначе ваш расчет окажется некорректным.

Остались вопросы? Заполните заявку на консультацию

Посмотрите другую продукцию Альта-Профиль

Отправить заявку

Оставьте заявку и с Вами свяжется наш менеджер.

Отправить заявку

Оставьте заявку и с Вами свяжется наш менеджер.

Нужна консультация

Если вам необходима консультация, оставьте контактные данные! Наши специалисты перезвонят в течение нескольких минут.

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных

Обратная связь

Строителям

Работа с продукцией «Альта-Профиль» доставит вам удовольствие. Мы разработали собственную систему крепления фасадов, комплектующие которой по всем параметрам идеально подходят к продукции компании. С ними сайдинг и фасадные панели монтируются легко и быстро. Для работы не потребуется специальное оборудование.

Если вы являетесь строителем или монтажником полимерных отделочных материалов, мы с удовольствием предложим вам особые взаимовыгодные условия сотрудничества. Для получения подробной информации звоните по телефону: 8 (495) 713-87-41.

Архитекторам

«Альта-Профиль» предлагает самый широкий в России ассортимент отделочных материалов из полимеров. Акриловый, виниловый, вспененный или крашеный сайдинг, фасадные панели — в наших коллекциях более 150 вариантов отделки.

Если вы являетесь архитектором или дизайнером и подбираете полимерный материал для внедрения в ваши проекты, мы с удовольствием предложим вам особые взаимовыгодные условия сотрудничества. Для получения подробной информации звоните по телефону: 8 (495) 713-87-41.

Снабжению

Ищете материал для отделки фасада офисного или производственного здания? Выберите продукцию «Альта-Профиль»!

В ассортименте компании – вертикальный и горизонтальный сайдинг, фасадные панели, водосточные и дренажные системы, вагонка ПВХ для внутренней отделки и декоративное уличное покрытие для парковки. Вся продукция выполнена из экологически безопасных полимерных материалов, которые не поддерживают горение и не требуют специального ухода. Качество подтверждено сертификатами.

Чтобы проконсультироваться, посчитать стоимость и количество материалов, а также заказать всю необходимую продукцию, обратитесь к представителю компании в вашем регионе, и мы доставим ее на объект в оговоренные сроки.

Нашим постоянным партнерам мы всегда готовы предложить индивидуальные условия сотрудничества.

Источник

В настоящее время Вашему вниманию компания «Альта-Профиль» предлагает широкий спектр пластиковых материалов, как для внешней, так и для внутренней отделки дома: сайдинг виниловый и акриловый (торговые марки «Альта-Сайдинг» и «КАНАДА Плюс»), сайдинг под бревно «Блокхаус», фасадные (цокольные) панели, система отделочных элементов «Альта-Декор», пластиковые водосточные системы «Альта-Водосток», пластиковые панели и вагонка ПВХ для внутренних работ, комплектующие элементы (из металла и пластика) «Альта-Комплектация»

Монтаж полимерных отделочных материалов на фасад можно произвести самостоятельно. Если панели установлены правильно, с соблюдением инструкции по монтажу, то они не боятся ни резких перепадов температуры, ни мороза с ветром. При монтаже необходимо соблюдать несколько важных условий:

1. При облицовке здания следует придерживаться определенной последовательности. Сначала готовится поверхность, потом устанавливается обрешетка, после этого монтируются все отделочные элементы (планки), затем снизу вверх монтируются панели.

2. Следует учитывать эффект расширения-сжатия панелей при нагревании и охлаждении. Для обеспечения этого условия следует предпринять определенные действия, описанные ниже.

3. Обязательно использование обрешетки на любой поверхности стены. Это обеспечит вентилируемый зазор для отвода паров и вентиляцию вашего фасада. Это позволит зимой сэкономить на отоплении, а летом существенно ослабит обогрев дома.

4. Использование ветровлагозащитной мембраны АЛЬТА СПАН тип А обязательно для всех фасадных материалов «АЛЬТА-ПРОФИЛЬ».

5. Сайдинг компании «АЛЬТА-ПРОФИЛЬ», в отличие от материалов многих других производителей, можно монтировать даже при низких температурах до -5° С . Работая в условиях низких температур, резку панелей нужно производить в теплом помещении.

6. По краям каждой панели сайдинга имеется так называемая технологическая вырубка, предназначенная для монтажа панелей внахлёст. В случае использования соединительной планки рекомендуется отрезать часть панели по краю вырубки.

Монтируя сайдинг, обязательно соблюдайте следующие правила:

• Установленные панели и аксессуары должны свободно двигаться из стороны в сторону

• При установке панели сайдинга необходимо тянуть её снизу вверх, пока замки панелей полностью не будут состыкованы. При креплении панели саморезами натяжение необходимо ослабить. Панели натягивать ни в коем случае нельзя!

• В качестве крепежа можно использовать гвозди, шурупы или саморезы. В последнее время всё чаще сайдинг принято крепить оцинкованными саморезами со шляпкой с плоским основанием. Перед началом использования крепежа необходимо убедиться, что его ножка проникнет в профиль обрешетки хотя бы на 20 мм.

• Монтировать листы сайдинга следует снизу вверх, слева направо. В месте стыка панелей желательно использовать соединительную планку.

• Нельзя крепить панель сайдинга вплотную к профилю обрешетки. Расстояние между шляпкой самореза и поверхностью панели должно (рис. 4) быть примерно 1-2 мм (рис. 3).

Саморез должен быть закручен ровно: перпендикулярно обрешетке и только в специальные отверстия.

Всегда нужно оставлять зазор 2-6 мм в местах стыка панелей и планок для сайдинга. Это расстояние необходимо для нормального расширения и сжатия материала в случае перепада температур.

Не нужно конопатить панели или проклеивать герметиком на стыках с внутренними или наружными углами, планками J-trim и другими элементами.

Сайдинг всегда крепится на обрешетку. Она служит не только элементом для вентиляции фасада, но и компенсирует неровности фасада здания.

Минимальный зазор между теплоизоляцией, если есть утепление, или стеной конструкции и фасадным материалом не менее 27 мм. Распаковку продукции следует производить при температуре не ниже +15° С, предварительно выдержанной при такой температуре не менее 12 часов.

Мы настоятельно рекомендуем использовать только фирменную систему крепления фасадов АЛЬТА СИСТЕМА при монтаже горизонтального сайдинга и фасадных панелей. Пренебрегая этой рекомендацией, вы можете значительно сократить срок службы продукции. В случае монтажа без обрешетки компания АЛЬТА-ПРОФИЛЬ не несет ответственности за искажение продукции в процессе эксплуатации.

Сайдинг коллекций КАНАДА ПЛЮС ЛЮКС, БЛОКХАУС ЛЮКС и вспененный сайдинг АЛЬТА БОРД ТИМБЕР в разных партиях может иметь незначительное отличие по оттенку. Поэтому РЕКОМЕНДУЕТСЯ на одну поверхность использовать материалы одной даты производства.

Материал для отделки дома рассчитывается двумя способами: 1. Для самостоятельного расчета необходимо разделить общую площадь дома и площадь одной панели, получив таким образом количество панелей. Затем нужно разделить длину рёбер здания на длины соответствующих планок, получив количество отделочных элементов. 2. Количество панелей и элементов можно рассчитать с помощью приложения «АЛЬТА-ПЛАННЕР». Это программа, которая на 90% точно определит необходимое количество и, кроме того, создаст довольно реалистичную визуализацию отделываемого здания.

Примечание: При расчете материала на проект рекомендуем заложить запас по смете не менее 15%. Это позволит снизить риск ошибок при расчете обрамления проемов окон, дверей, декоративных элементов, где осуществляется подрезка фасадных материалов, что увеличивает их расход. В случае сложной конфигурации стен или при остром угле фронтонной части фасада рекомендуем заложить запас порядка 20% от объема материала

Рулетка, угольник, уровень, бечевка и мел, нож-резак, ножовка по металлу с мелкими зубцами, молоток, отвертка, электрическая дрель/перфоратор, шуруповерт, болгарка.

Монтаж фасадных материалов, производимых компанией «АЛЬТА-ПРОФИЛЬ», рекомендуется устанавливать на полимерную обрешетку. Эта система разработана специально для сайдинга и фасадных панелей. Она имеет ряд преимуществ, которые описаны подробно на нашем сайте. В систему входят следующие элементы и профили:

* При монтаже фасадных панелей коллекций Венеция, Камень Венецианский, Неаполь, Камень Неаполитанский, Камень Флорентийский, профили обрешетки необходимо устанавливать с шагом не более 30 см. Для придания дополнительной жесткости конструкции при монтаже данных кол- лекций рекомендуется устанавливать фрагменты горизонтальных вставок металлической обре- шетки в местах соединения панелей.

При монтаже панелей сайдинга БЛОКХАУС двухпереломный малый BH-03, АЛЯСКА, формованного сайдинга АЛЬТА ФОРМ, фасадных панелей коллекций Ригель, Камень Шотландский, Туф, Кирпич Риж- ский, Камень Пражский, Шотландия, Камень Бутовый используется металлическая обрешетка. В каче- стве металлической обрешетки можно использовать оцинкованный профиль 60 х 27 толщиной 0,5 мм.

Монтаж системы крепления фасадов начинается с подготовки поверхности, кото- рая включает в себя удаление ставен, водосточных систем, фонарей, декоративных элементов, а также любых других приспособлений, смонтированных на поверхности, предназначенной для монтажа сайдинга. Если необходимо, демонтируйте старые отделочные материалы или закрепите их так, чтобы это не мешало монтажу профилей обрешетки. Выбор того или иного элемента системы крепления зависит от предпочитаемого способа установки. Но вне зависимости от задач, для монтажа пластиковой обрешетки применяется следующий алгоритм.

1. С помощью нивелира разметьте места крепления профилей по периметру стен внизу и наверху, вокруг окон и дверей, а также на расстоянии 5-7 см. от углов на стенах. Также разметьте предполагаемое место установки соединительной планки (для крепления одной планки понадобится два профиля, установленных рядом).

2. В этих местах установите плоские профили (рис ниже). Обязательно следите за тем, чтобы профили были выставлены ровно как по горизонтали, так и по вертикали (используйте отвес или строительный уровень). Профили, устанавливаемые вертикально, монтируются снизу вверх.

Установка плоского профиля по периметру здания внизу требуется только при монтаже вспененного сайдинга. К нему будет крепиться профиль ВС-52 в качестве стартовой планки. Для остальных коллекций сайдинга и фасадных панелей его установка не требуется, т.к. стартовая планка прикручивается к вертикальным профилям. ВАЖНО! Высота крепления стартовой планки определяется таким образом, чтобы первый нижний ряд отступал от отмостки на 3-5 см. Этот зазор необходим для входа воздушной массы в пространство вентилируемого фасада.

3. На углах дома, а также вокруг оконных и дверных проёмов необходимо использовать метал- лический угол (рис ниже), к которому впоследствии вы будете крепить отделочные элементы. Углы устанавливаются на расстоянии не менее 50 см по вертикали друг от друга. Они не только усилят всю конструкцию, но и упростят задачу крепления планок: углов, наличников, откосов и пр .

Для того чтобы сделать конструкцию еще более жесткой, мы также рекомендуем использовать деревянный брусок. Выполните следующие шаги: — закрепите левую часть угла на профиле, вкрутив саморез таким образом, чтобы он вошел в перфорированную часть. — перед тем как закрепить правую часть угла, возьмите строительный уровень и приложите его диагонально – добейтесь того, чтобы положение угла составило 90 градусов. Прикрутите саморез в правую часть конструкции (рис. ниже)

повторите описанные шаги для каждого металлического углового элемента, двигаясь снизу вверх. — после того, как все элементы установлены, прикрутите к ним брусок

1. Для начала, исходя из вида панелей для отделки, выберите соответствующие про- фили. Вне зависимости от их вида, правила монтажа обрешетки не меняются. Все про- фили обрешетки устанавливаются строго вертикально слева направо, снизу вверх. 2. Первым делом установите нижний ряд профилей таким образом, чтобы нижняя часть всех эле- ментов была на одном уровне. Если вы правильно определили горизонт и верно смонтировали плоские профили на углах по вертикали, следить за уровнем обрешётки нет никакой необхо- димости: просто натяните в двух местах строительный шнур: он поможет правильно выставить каждый следующий ряд по горизонтали и вертикали (рис. ниже). Профили устанавливаются на рассто- янии 30-40 см друг от друга в зависимости от коллекции.

ВАЖНО!: Все профили нижнего ряда устанавливаются перфорацией к низу, она необходима для крепления отлива и стартовой планки (рис. ниже).

Закончив монтировать первый ряд профилей, переходите к следующему – верхнему. Не стыкуйте профили вплотную. Они должны иметь место для свободного хода в случае температурного расширения из-за резкого нагревания. Правильно определить место стыковки вам помогут специальные «усики» (рис. ниже).

1.Идеально ровная стена, утепление не требуется. Уровень сложности (2 ИЗ 10) Потребуется: — профили системы (1). Способ установки: профили прикручиваются саморезами через специальные отверстия («узкие стаканы») непосредственно к стене

2. Стена с отклонением до 3 см, утепление не требуется. Уровень сложности: (5 из 10) Потребуется: — профили системы (1), — шпилька 53 мм (2), — крепёжная основа (3), — насадка монтажная (4). Способ монтажа: вставьте шпильку в крепёж- ную основу до щелчка, а затем вкрутите её в соответствующее отверстие профиля – уси- ленный стакан (на один профиль понадобится 3 шпильки с крепёжными основами). После этого закрепите все профили на стене через отверстия основы. Когда все профили уста- новлены, вы можете выровнять их плоскость, вращая шпильки при помощи насадки (для лег- кого и быстрого вращения насадки используй- те шуруповёрт).

3. Стены с отклонением до 12 см. Утепление не требуется. Уровень сложности: (6 из 10) Потребуется: — профили системы (1) — шпилька 138 мм (2) — крепёжная основа (3) — насадка монтажная (4) — дюбель-гриб 16 или 21 см (5) Способ установки не отличается от описан- ного выше с той лишь разницей, что в данном случае используется шпилька (2) большего размера.

4. Неровные стены с отклонением более 12 см. Возможно использование с утеплителем. Уровень сложности: Потребуется: — профили системы (1) — шпилька 138 мм (2) — насадка монтажная (3) — крепёжная основа (4) — дюбель-гриб 16 см или 21 см (5) Способ установки: Предварительно вкрутив шпильки в профили (3 шт. на 1 профиль), при- ложите их к стене и разметьте её в местах установки дюбель-грибов. По разметке сде- лайте отверстия дрелью, вставьте в отверстия дюбель-грибы. Забейте в них гвозди подходя- щего диаметра для усиления конструкции. За- тем приложите к ряду дюбель-грибов нужный профиль с предварительно вкрученной в него шпилькой. Основа шпильки должна совпасть со «шляпкой» дюбель-гриба. Закрепите самореза- ми основу на платформе («шляпке»). Когда все профили установлены, вы можете выровнять плоскость обрешётки, вращая шпильки при по- мощи насадки (для легкого и быстрого враще- ния насадки используйте шуруповёрт) (рис. ниже). Этот способ также применим в случае утепле- ния фасада пенопластом. Закрепите плиты на фасаде, а затем проделайте шаги, описанные выше.

5.Стены с небольшим отклонением. Требуется утепление (минеральная вата или базальтовый утеплитель). Уровень сложности (3 из 10) Потребуется: — профили системы (1) — накладка монтажная (2) — металлические подвесы (3) Способ установки: установите на отделываемой поверхности подвесы строго вертикально. Расстояние между рядами не более 40 см. Вертикальное расстояние между подвесами выбира- ется исходя из правила: 3 подвеса на 1 профиль. Приложите профиль к подвесам – в местах их соприкосновения установите накладки мон- тажные с двух сторон по бокам. В центр накладки в специальное отверстие необходимо вкру- тить саморез для надежной фиксации элемен- та. Длина самореза должна быть достаточной для того, чтобы пройти насквозь обеих накла- док. Выровняйте профиль с помощью уровня и закрепите саморезами (рис).

6. Ровные стены, требуется утепление. Уровень сложности (2 из 10) Потребуется: — профили системы (1) — деревянные профили (2) Способ установки: система крепления фасадов в данном случае используется в качестве кон- тробрешётки. На ровной стене закрепите пред- варительно обработанные деревянные бруски. Между брусками уложите плиты утеплителя. После этого установите профили системы кре- пления прямо на бруски, закрепив их самореза- ми через «узкие стаканы»

Установка сайдинга на фасад – довольно простая задача, особенно если Вы верно монтировали обрешетку. Как было описано выше, перед началом монтажа панелей необходимо подготовить поверхность и установить обрешетку. Затем на плоские профили монтируются необходимые отделочные элементы.

1 – Начальная планка, 2 – Навесная планка, 3 – Соединительная планка, 4 – Околооконная планка, 5 – Широкая околоконная планка, 6 – J-trim, 7 – Доборная планка, 8 – Наличник, 9 – Наружный угол, 10 – Внутренний угол, 11 – Финишная планка, 12 – J-фаска, 13 – Окантовочная планка, 14 – Широкий наличник, 15 – Угловая радиусная планка

1.НАЧАЛЬНАЯ ПЛАНКА Начальная планка (стартовый профиль) устанавливается в специальный паз, находящийся в нижней части профиля D4,5 и закрепляется саморезами. Панель стыкуется с начальной планкой с помощью замка: зацепите нижнюю часть панели и потяните вверх. Важно: натяжение не должно быть сильным. При монтаже начальной планки от угла здания, отступите 5-7 см, это место необходимо для крепления углового элемента (рис). Стыковка начальных планок между собой не должна быть плотной: расположите их на расстоянии 8-10 мм друг от друга (рис).

2. НАВЕСНАЯ ПЛАНКА Используется в качестве отлива, но только в том случае, если цокольная часть здания находится на одном уровне с основной частью стены.

3. СОЕДИНИТЕЛЬНАЯ ПЛАНКА Устанавливается в месте стыковки панелей. С точки зрения эстетики и долговечности фасада применение соединительной планки является лучшим вариантом, нежели монтаж сайдинга внахлёст. Соединительная планка монтируется на плоские профили, которые должны быть установлены строго вертикально и находиться под перфорацией элемента.

1. Фигурный профиль 2. Плоский профиль 3. Стена 4. Сайдинг 5. Соединительная планка

Монтаж сайдинга возможен без соединительной планки: в правом верхнем углу каждой панели есть так называемая технологическая вырубка, благодаря которой можно смонтировать панели внахлёст. Использование при этом герметика на стыке панелей категорически запрещено! Кроме того, при данном способе установки материала необходимо монтировать каждый следующий ряд сайдинга со смещением

4. ОКОЛООКОННАЯ ПЛАНКА Используется для отделки оконного и дверного пространства в том случае, если монтаж сайдинга осуществляется без утепления. Закрепляется саморезами через перфорацию с одной стороны, а с другой – фиксируется в финишной планке, уста- новленной на откосе со стороны окна (рис). Если для отделки откоса ширины околооконной планки недостаточно, восполь- зуйтесь другими способами (описаны ниже).

5. ШИРОКАЯ ОКОЛОКОННАЯ ПЛАНКА Необходима для отделки окон и дверей с глубоким откосом или утеплением. Мон- таж данного элемента осуществляется аналогично предыдущему

6. J-TRIM Универсальная планка, предназначенная для любого вида окантовки. Например, при оформлении выступающих элементов на фасаде, при монтаже софитов и пр.

7. ДОБОРНАЯ ПЛАНКА Чаще всего применяется для отделки глубоких откосов в случае нехватки глубины околооконной планки. Для отделки таких ниш доборная планка одним краем вставляется в установленную финишную планку, а другим – зацепляется за край предварительно подрезанного наружного угла

8. НАЛИЧНИК Элемент, который чаще всего не применяется по прямому назначению в силу того, что окно или дверь крайне редко бывают установлены на одном уровне с профилями обрешетки. Применение этой планки уместно, например, в том случае, если при монтаже последнего, верхнего ряда сайдинга или фасадных панелей не хватило нескольких сантиметров панели и начать новый ряд не представляется возможным

Кроме того, с помощью наличника вы можете оформить внутренний угол, если соответствующей планки не оказалось под рукой

9. НАРУЖНЫЙ УГОЛ 10. ВНУТРЕННИЙ УГОЛ

Устанавливаются на стыках стен, угол которых равен 90 градусам. В случае нехватки длины планок, используйте следующие схемы стыковки наружных и внутренних углов

Оформить наружный или внутренний угол можно при помощи других отделочных элементов, например, наличника (схема показана выше) или планки J-trim

11. ФИНИШНАЯ ПЛАНКА Элемент, использующийся, в основном, для крепления последнего, верхнего ряда панелей сайдинга. Кроме того, может применяться для фиксации околооконной планки, лобовой д оски и других элементов фасада. Для закрепления верхнего ряда панелей в финишной планке используйте специ- альный инструмент — пробойник насечек (рис.). Ни в коем случае не закрепляй- те последний ряд сайдинга саморезами.

12. J-ФАСКА Элемент, который используется для отделки пространства под кровлей. С помощью J-фаски оформляется лобовая доска. Для этого необходимо закрепить финишную планку в верхней части лобовой доски. Затем J-фаска подрезается под ширину лобовой доски и защёлкивается в финишную планку с помощью предварительно пробитых насечек. Перфорированная часть саморезами закрепляется на карнизе

13. ОКАНТОВОЧНАЯ ПЛАНКА Является как профилем, завершающим монтаж, так и декоративным элементом. Окантовочная планка может заменить финишную и, в то же время, стать каналом для монтажа софита

14. ШИРОКИЙ НАЛИЧНИК Имеет множества вариантов применения. Широким наличником можно оформить окна и двери, а также любые выступающие детали фасада. При монтаже данного элемента одна его сторона закрепляется саморезами на профиль обрешетки, а другая фиксируется в начальной планке

15. УГЛОВАЯ РАДИУСНАЯ ПЛАНКА Применяется при оформлении углов более 90 градусов. Монтируется в паре с широкими наличниками, установленными с двух сторон в специальные пазы.

ОФОРМЛЕНИЕ ОКОННЫХ ПРОЕМОВ С ПОМОЩЬЮ СОФИТОВ

Кроме вариантов, описанных выше, можно использовать способ оформления глубоких оконных проёмов с помощью наружного угла и софита. Для этого воспользуйтесь следующей схемой

ОБРАМЛЕНИЕ САЙДИНГОМ ОКОННЫХ ПРОЁМОВ

Установка панелей сайдинга вокруг окон и дверей обычно требует резки панелей. Необходимо замерить все проёмы, вырезав панели под нужные размеры. При этом отрезанная часть панели должна быть на 6-8 мм больше длины проёма (кромка панели не должна упираться в планку).

УСТАНОВКА ПАНЕЛЕЙ САЙДИНГА

Установка первой панели сайдинга: вставьте нижний край первой панели сайдинга в начальную планку и прикрепите верхний край к обрешетке. Крепить панель следует с середины, постепенно перемещаясь к краям. Установку панелей сайдинга начинайте со стартовой (начальной) планки снизу вверх. Оставьте расстояние в 2-6 мм там, где панель попадает на угловую деталь для возможного расширения-сжатия. После завершения первого ряда сайдинга устанавливайте второй, третий и т.д. ряды, начиная каждый снизу вверх. Последний ряд сайдинга под карнизом монтируется только после установки J-трим (рис. ниже)

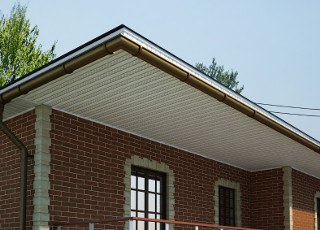

СПОСОБЫ ОФОРМЛЕНИЯ КАРНИЗА, МОНТАЖ СОФИТА

Использование винилового софита для отделки свесов кровли позволит обеспечить необходимую вентиляцию фасаду и придаст законченный вид дому. При выборе софита (с перфорацией или без) руководствуйтесь правилом: вентилируемая кровля может подшиваться софитом без перфорации, для невентилируемой кровли обязательно использование перфорированного софита. В самом общем виде алгоритм подшивки свеса кровли состоит из следующих этапов: 1. Выбор способа монтажа. 2. Установка необходимых отделочных элементов. 3. Монтаж софитов. Устанавливая софиты, необходимо помнить о следующем: • При установке всех отделочных элементов на профили обрешетки или лобовую доску, саморезы следует закручивать на расстоянии не мене 40 см. • Виниловый софит устанавливается по длине от стены дома до фаски (лобовой доски), и принцип его монтажа похож на принцип установки вертикального сайдинга. • При резке софитов не стоит забывать о линейном расширении: расстояние между торцами планок должно быть на 5-10 мм больше длины софита. • Если расстояние от стены до свеса менее 30 см, дополнительное крепление софита не требуется. Если оно больше – обязательно предусмотрите возможность крепления софитов саморезами. На углах карниза необходимо обрезать панели софитов под углом 45 °. Для их поддержки исполь- зуйте две планки J-trim, соединённые задними стенками (рис. 35) (или соединительную планку). Крепление данных элементов осуществляется на заранее установленный брусок. Существует множество способов оформления подкровель- ного пространства. Ниже приведены наиболее распространённые.

МОНТАЖ СОФИТА НА ВЕНТИЛИРУЕМОЙ КРОВЛЕ (СТРОПИЛЬНАЯ СИСТЕМА)

СПОСОБ 1. Данный способ подразумевает использование J-фаски и F-планки (изготавливается из J-trim). В пазы данных элементов вставляются части софита. F-планка изготавливается следующим образом

СПОСОБ 2. Данный способ может быть использован в том случае, если, например, высоты декоративной части J-фаски недостаточно для того, чтобы закрыть лобовую часть кровли полностью. В соответствии с данной схемой лобовая часть кровли декорируется деревянной доской, а карнизная часть обшивается софитами, которые вставляются в заранее закреплённые планки J-trim.

СПОСОБ 3. В том случае, если расстояние от стены до свеса кровли составляет более 40 см, (а также в регионах с высокой ветровой нагрузкой), обязательно следует предусмотреть дополнительное крепление софита в центральной части с помощью брусков.

Важно! Данные способы монтажа описаны схематически и подразумевают обязательное наличие обрешётки на фасаде, создающей вентиляционный зазор, благодаря которому восходящие потоки воздуха имеют возможность выхода через подкровельное пространство (в случае использования софитов без перфорации) или через отверстия в панелях (софиты с перфорацией).

МОНТАЖ САЙДИНГА КОЛЛЕКЦИЙ АЛЬТА КЛАССИКА И КАНАДА ПЛЮС

Монтаж горизонтального сайдинга достаточно прост, важно соблюдать все рекомендации, допуски и правила, которые были описаны в начале инструкции. В каждой коллекции есть свои нюансы, которые подробно описаны ниже. Установка первой панели сайдинга: вставьте нижний край первой панели сайдинга в начальную планку и прикрепите верхний край к обрешетке. Крепить панель следует с середины, постепенно перемещаясь к краям. Установку панелей сайдинга начинайте со стартовой (начальной) планки снизу вверх. Оставьте расстояние в 2-6 мм там, где панель попадает на угловую деталь для возможного расширения-сжатия. После завершения первого ряда сайдинга устанавливайте второй, третий и т.д. ряды, начиная каждый снизу вверх. Последний ряд сайдинга под карнизом монтируется только после установки J-трим (или финишной планки).

МОНТАЖ САЙДИНГА КОЛЛЕКЦИИ АЛЯСКА

Монтаж аналогичен вышеуказанному для АЛЬТА КЛАССИКИ. Но для коллекции АЛЯСКА используются собственные отделочные элементы.

МОНТАЖ САЙДИНГА БЛОКХАУС

Блокхаус – это сайдинг, имитирующий натуральное оцилиндрованное бревно. Монтаж данного вида отделочных материалов осуществляется аналогично установке горизонтального сайдинга. Способ стыковки панелей зависит от дизайна, поскольку однопереломные и двухпереломные панели имеют совершенно разные замки.

ОСОБЕННОСТИ МОНТАЖА САЙДИНГА БЛОКХАУС ОДНОПЕРЕЛОМНЫЙ (ВН-01)

Монтаж однопереломных панелей начинается с установки финишной планки, использу- емой как стартовая планка, устанавливается над цоколем здания по всему периметру. Далее устанавливаются все угловые элементы (наружные, внутренние углы), обрамления оконных, дверных и прочих проемов, для отделки которых используется финишная планка. Благодаря профилю обрешетки ВН-01, у которого ребра жесткости предотвращают прогибание сайдинга в выпуклых местах, значительно упростился процесс монтажа. Теперь нет необходимости делать разметку и т.п. Вставляя первую панель в финишную планку, фиксируем ее на ребрах жесткости обрешетки и крепим с помощью саморезов. Вторая панель крепится к первой за счет стыковки, поскольку однопереломные панели имеют обратный замок (рис. выше). Данная конструкция обратного замка и метод разметки позволяют надежно зафиксировать панели друг с другом и избежать волнового эффекта. Таким образом, снизу-вверх стена отделывается панелями сайдинга BH-01. В качестве завершающего элемента отделки используется J-trim.

ОСОБЕННОСТИ МОНТАЖА САЙДИНГА БЛОКХАУС ДВУХПЕРЕЛОМНЫЙ (ВН-02)

Двухпереломный сайдинг имеет классический замок, но есть одна особенность — на монтажной полке есть специальный загиб, в отличие от горизонтального сайдинга. Данный загиб позволяет надежно зафиксировать панели друг с другом и избежать искажения панелей. Монтаж сайдинга начинается с установки стартовой (начальной) планки. Затем монтируются все угловые элементы, обрамления оконных, дверных и прочих проемов, которые устанавливаются точно так же, как при монтаже горизонтального сайдинга. Завершающим элементом отделки является планка J-trim либо финишная планка. После установки всех комплектующих элементов можно приступать к монтажу панелей сайдинга.

ОСОБЕННОСТИ МОНТАЖА САЙДИНГА БЛОКХАУС ДВУХПЕРЕЛОМНЫЙ МАЛЫЙ (ВН-03)

Главной особенностью монтажа данного вида сайдинга является обязательное использование доборных элементов от обычного сайдинга типа D4,5 (цвета соответствуют коллекции КАНАДА ПЛЮС). В качестве обрешётки для данного вида панелей рекомендуется использовать металлические профили. Установка первой панели сайдинга: вставьте нижний край первой панели сайдинга в начальную планку и прикрепите верхний край к обрешетке. Крепить панель следует с середины, постепенно перемещаясь к краям. Оставьте расстояние в 2-6 мм там, где панель попадает на угловую деталь для возможного расширения-сжатия. После завершения первого ряда сайдинга устанавливайте второй, третий и т.д. ряды, начиная каждый снизу вверх. Последний ряд сайдинга под карнизом монтируется только после установки J-трим.

ОТДЕЛОЧНЫЕ ЭЛЕМЕНТЫ ДЛЯ КОЛЛЕКЦИИ БЛОКХАУС

МОНТАЖ ФОРМОВАННОГО САЙДИНГА АЛЬТА ФОРМ

Формованный сайдинг АЛЬТА ФОРМ — это удлиненные панели сайдинга с текстурой камня для любых фасадов. Это презентабельно и надежно, при этом экономично. За счет увеличенной толщины, сайдинг более устойчив к ударам.

ОБЩАЯ ИНФОРМАЦИЯ Подготовка поверхности. Это очень важный и ответственный этап, так как от того, насколько правильно подготовлена несущая конструкция, зависит общий вид здания. Поверхность, на которую планируется мон- тировать формованный сайдинг, должна быть ровной и прочной. Рекомендуется использовать обрешетку из ме- таллического профиля — это будет наиболее долговечный и качественный вариант. При использовании деревянных реек обязательно обработайте обрешетку огнебиозащитной пропиткой. Влажность древесины не должна быть больше 15-20%. Использование ветровлагозащитной мембраны АЛЬТА СПАН обязательно при установке формо- ванного сайдинга. При монтаже сайдинга АЛЬТА ФОРМ с исполь- зованием утеплителя обязательна установка нетолько ветровлагозащитной, но и гидропарои- золяционной мембраны

В случае, когда сайдингом планируется декорировать только нижнюю часть дома, лучше выполнить горизонтальную обрешетку. Если же панелями будет обшит весь дом, то лучше будет смонтировать вертикальную обрешетку. Виниловый сайдинг, как и многие отделочные материалы из ПВХ, имеет свойство менять свои размеры при перепадах температур. Не прикручивайте слишком плотно сайдинг. Оставьте расстояние примерно 1.0-1.5 мм между краем шляпки гвоздя (самореза) и панелью (рис). Для крепления сайдинга используйте оцинко- ванные, либо изготовленные из алюминия саморезы. Осуществляя монтаж сайдинга, помните, что панель должна иметь свободный ход, а центр само- реза должен быть расположен в середине перфорированного отверстия

ОТДЕЛОЧНЫЕ ПЛАНКИ ДЛЯ ФОРМОВАННОГО САЙДИНГА И ИХ НАЗНАЧЕНИЕ

Перед монтажом сайдинга АЛЬТА ФОРМ нужно установить все необходимые аксессуары. Для фор- мованного сайдинга подходят планки от обычного винилового сайдинга. • J-трим (Т-15) — применяется для окантовки вертикальных срезов, дверных и оконных проемов. Также является финишной планкой для сайдинга АЛЬТА ФОРМ в случае, если панель по заверше- нию монтажа частично подрезается. • Финишная планка (Т-14) — для завершения установки панелей. Также является начальной планкой при монтаже сайдинга АЛЬТА ФОРМ. • Внутренний и наружный угол (Т-12 и Т-13) — применяются для крепления сайдинга на наружных и внутренних углах. • Соединительная планка (Т-18) – применяется для соединения панелей сайдинга. • Околооконная планка (Т-17) — используется для закрытия откосов, углубленных окон и дверей.

Основные правила и последовательность монтажа Начальным этапом при монтаже сайдинга АЛЬТА ФОРМ является правильный раскрой материала. Это поможет избежать ошибок при монтаже панелей и не приведет к излишнему расходу матери- ала. Нарезка сайдинга допускается следующим инструментом: ножовка или ножницы по металлу, электролобзик, станковая или радиальная ручная пила. Перед установкой сайдинга определяется начальная точка (где будет установлен первый ряд сай- динга), затем устанавливается вся необходимая фурнитура. Если длина стены больше 6 м, то требуется установка соединительной планки. Установку сайдинга АЛЬТА ФОРМ следует производить горизонтально, снизу вверх. Первая панель вставляется в финишную планку, которая используется как в начале установки сайдинга, так и при завершении монтажа. Если завершающая панель сайдинга частично подрезается, то вместо завер- шающей планки устанавливается J-трим.

Подрезать панели при монтаже можно только с одной стороны (рис). Следующий ряд необходимо начинать с отрезанной части. В случае подрезки каждой панели с разных сторон есть большая вероятность нестыковки замка “шип-паз”, что повлечет больший расход материала (рис). Рас- крой сайдинга нужно производить постепенно, так как может потребоваться подгонка в следующих рядах (рис). Примечание: При монтаже в местах стыковки панелей допускаются щели, это обусловлено кон- структивной особенностью панелей сайдинга.

МОНТАЖ ВСПЕНЕННОГО САЙДИНГА АЛЬТА БОРД

Вспененный сайдинг АЛЬТА БОРД — отличная альтернатива привычному всем ПВХ сайдингу. Он характеризуется высоким уровнем прочности, пожаробезопасности, цветоустойчивости и крайней степенью натуралистичности. Общие требования и подготовительные работы (утепление, требования к крепежу и обрешетке) аналогичны обычному сайдингу. Вспененный сайдинг устанавливается на плоский профиль (тип А) системы крепления фасадов АЛЬТА СИСТЕМА.

ПАНЕЛИ И ОТДЕЛОЧНО-МОНТАЖНЫЕ ЭЛЕМЕНТЫ ДЛЯ ВСПЕНЕННОГО САЙДИНГА

1.Профиль монтажный (ВС-52) применяется в качестве основы для крепления профилей универсальных 100 и 50 (ВС-100 и ВС-50). 2. Профиль универсальный 100 (ВС-100) выполняет декоративную функцию, устанавливается поверх профиля монтажного (ВС-52) и служит элементом для оформления углов, а также оконных и дверных проёмов. 3. Профиль универсальный 50 (ВС-50) выполняет декоративную функцию, устанавливается поверх профиля монтажного и используется в качестве соединительной планки, а также начальной и финишной планок. 4. Заглушка угловая (профиль ВС-9,5) устанавливается на наружных угловых стыках универсальных профилей 100 и 50 (ВС-100 и ВС-50), применяется факультативно. 5. Заглушка для наличника (декоративная накладка) устанавливается на углах проёмов, отделанных универсальным профилем 100 (ВС-100). 6. Заглушка торцевая применяется в качестве бокового элемента при оформлении проёмов универсальными профилями 100 (ВС-100), выполняет эстетическую функцию

ОСНОВНЫЕ ПРАВИЛА И ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖА

Монтаж вспененного сайдинга не представит большой сложности даже неопытному монтажнику. Вкратце последовательность установки можно описать так: 1. Установка системы крепления фасадов АЛЬТА СИСТЕМЫ (плоский широкий профиль тип А). 2. Установка профиля монтажного ВС-52 (1) по периметру всех стен, вокруг окон и дверей. 3. Монтаж панелей сайдинга на фасад. 4. Установка универсальных профилей 100 и 50 ( ВС-100 (2) и ВС-50 (3)). 5. Установка заглушки угловой (профиль ВС-9,5 (4), заглушек для наличника (накладок (5) и заглушек торцевых (6)– если предусмотрено

Как видно на схеме (рис. выше), универсальные и монтажные профили стыкуются между собой па- зогребневым способом. Для установки профиля универсального 100 (ВС-100) потребуется целый профиль монтажный (ВС-52).

Для установки профиля универсального 50 (ВС-50) – его половина. В данном случае профиль монтажный распиливается пополам вдоль специального углубления (рис. ниже). При этом обе половины будут пригодны для монтажа

При креплении профиля монтажного (ВС-52) к обрешетке крайне важно располагать саморезы по разным способов. краям профиля с шагом не менее 60 см. – ни в коем случае не по центру (рис. ниже)! Для удобства по краям монтажного профиля монтажного (ВС-52) есть специальные канавки, куда вкручивается крепёж.

ВАЖНО! Необходимо оставлять зазоры между профилями и панелями сайдинга для есте- ственного температурного расширения-сжатия. При перепаде температуры на 35 градусов 1 метр панели вспененного сайдинга даёт расширение 2-3 мм. Таким образом, установленная зимой панель летом расширится на 6-8 мм. Это необходимо учитывать при отделке дома и строго соблюдать указанные требования.

После установки всех профилей монтажных ВС-52 можно приступать к монтажу панелей вспененного сайдинга. Они монтируются снизу вверх. При этом на каждую следующую (верхнюю) панель необходимо надавить, чтобы в её замке плотно зафиксировалась верхняя часть уже установленной нижней панели

Если длины панели не хватает для отделки всей стены, воспользуйтесь следующей схемой

После установки всех панелей сайдинга, на профили монтажные (ВС-52) крепятся профили универсальные 100 и 50 (ВС-100 и ВС-50). Для надёжной фиксации профилей между собой необходимо проклеить их пазы и гребни, воспользовавшись клеем для пластика (например, COSMO). Это займет немного времени и станет гарантией надёжной фиксации декоративных профилей на фасаде даже при резких перепадах температур. Заглушка угловая (профиль ВС-9,5) (4) применяется как завершающий элемент отделки наружных углов. Одним краем он крепится за один из профилей универсальных 50 или 100 (ВС-50 или ВС-100). Другой профиль заводится под второй край заглушки угловой (пофиль ВС-9,5).

ОТДЕЛКА ОКОННЫХ И ДВЕРНЫХ ПРОЁМОВ

Существует несколько способов отделки проёмов при монтаже вспененного сайдинга, выбор зависит от глубины отделываемого проёма. Ниже приведены схемы наиболее распространённых способов.

СПОСОБ 1. Вид сверху. Глубина откоса менее 10 см. Оформление откоса с помощью профилей универсальных 100 (ВС-100)

СПОСОБ 2. Вид сверху. Оформление откоса с помощью планок от обычного сайдинга. Используя околооконную или широкую околооконную планки можно отделать откос глубиной до 20 см.

СПОСОБ 3. Вид сверху. Отделка откоса с помощью обрезков панелей вспененного сайдинга. Возможна отделка откоса любой глубины

Оформление наличников при стыковке универсальных профилей 100 ( ВС-100) под прямым углом возможно тремя способами (рис): 1. с использованием заглушки для наличника (декоративной накладки) 2. с использованием заглушки торцевой 3. путём распила профиля под углом 45 градусов

МОНТАЖ ФАСАДНЫХ ПАНЕЛЕЙ

Фасадные панели «АЛЬТА-ПРОФИЛЬ» — это экологически чистый, нетоксичный, искусственный отделочный материал для облицовки стен домов. Внешний вид панелей полностью копирует красоту аналогичных натуральных материалов, в то время как цена на отделочные панели значительно ниже. Панели можно устанавливать на любой фасад, независимо от его конструктивного решения. Общие правила монтажа такие же, как и для традиционного сайдинга, но есть свои особенности.

ОСНОВНЫЕ ПРАВИЛА МОНТАЖА

Монтаж панелей рекомендуется осуществлять при плюсовых температурах. Оптимальная темпера- тура монтажа — +10…+15° С. До начала монтажа панели должны находиться в теплом, проветривае- мом помещении (примерно +15° С). В зимнее время подрез продукции необходимо осуществлять в теплом помещении при темпе- ратуре не менее +10…..+15° С. Минимальный зазор между теплоизоляцией, если есть утепление, или стеной конструкции и фасадным материалом не менее 27 мм. Монтаж начинается с подготовки поверхности, которая включает в себя удаление ставен, водосточных систем, фонарей, декоративных элементов, а также любых других приспособлений, смонтированных на поверхности, предназначенной для монтажа сайдинга. Если необходимо, демонтируйте старые отделочные материалы или закрепите их так, чтобы это не мешало монтажу профилей обрешетки.

На начальном этапе монтажа требуется подготовить поверхность, для этого ОБЯЗАТЕЛЬНО уста- навливается обрешетка по всей поверхности стены. При установке обрешетки необходимо пользоваться горизонтом, чтобы ровно установить профили, иначе в процессе монтажа будет проявляться перекос панелей. В качестве обрешетки рекомендуем использовать систему крепления фасадов АЛЬТА СИСТЕМА, а именно плоский широкий профиль тип А или тип В, в зависимости от коллекции фасадных панелей ( шаг обрешетки должен составлять не более 40 см, а для панелей Клинкерный кирпич — не более 30 см):

ТИП А подходит к коллекциям: Кирпич Клинкерный, Каньон, Фагот, Скалистый камень, Фасад- ная плитка, Кирпич Антик, Камень Венецианский, Венеция, Камень Неаполитанский, Неаполь, Камень Флорентийский; ТИП В: Кирпич, Камень, Гранит. Выбор типа профиля обусловлен шагом перфорации на профиле и соответствует высоте панелей вышеперечисленных коллекций. Для коллекций, которым не подходит пластиковая обрешетка А ЛЬТА СИСТЕМА (это с ледующие коллекции: Ригель Немецкий, Камень Шотландский, Туф, Кирпич Рижский, Камень Пражский, Шотландия, Камень Бутовый) мы рекомендуем использовать в качестве обрешетки оцинкован- ный металлический профиль 60*27*3000 (под гипсокартон), с толщиной металла не менее 0,6 мм и толщиной прямых оцинкованных подвесов не менее 0,9 мм. Шаг вертикальной обрешетки для данных коллекций не более 30 см, а для коллекции Бутовый камень допускается шаг не более 40 см. Перед установкой фасадных панелей обязательно требуется установка мембраны строительной тип А (АЛЬТА СПАН).

Монтаж панелей необходимо осуществлять, двигаясь слева направо, либо для определенных коллекций справа налево (Ригель Немецкий, Камень Шотландский, Туф, Кирпич Рижский, Камень Пражский, Шотландия), завершая полностью монтаж одной стены, прежде чем переходить ко вто- рой. Первую панель необходимо закрепить на расстоянии 6-10 мм от угла. Следующую панель стыкуем с предыдущей, соблюдая допуски на расширение-сжатие. Любая фасадная панель увеличивается в длину до 4 мм, в высоту до 2,5 мм — это нужно учитывать при монтаже и давать панели запас на расширение. Фасадные панели и все комплектующие к ним должны крепиться на обрешётку оцинкованными саморезами только через специально предназначенные для этого пазы. Крепление панелей любым другим способом не допускается. Саморезы должны входить в крепеж- ные отверстия перпендикулярно и строго по центру и ни в коем случае не до упора (зазор должен составлять 1-2 мм).

В верхней части панели предусмотрено технологическое отверстие для дополнительного крепле- ния и предотвращения появления волнового эффекта на готовой стене. Необходимо установить поперечную рейку обрешетки, затем дополнительно закрепить панель через технологическое отверстие с помощью самореза, соблюдая все температурные допуски на расши- рение-сжатие. Для коллекций, где в перфорации предусмотрено технологи- ческое отверстие саморез вкручивается до упора. Это необходимо для того, чтобы расширение панелей шло в одну сторону

Обязательное требование: панели необходимо располагать в шахматном порядке (со сдвигом 1/3-1/2 панели) для более надежной фиксации боковых соединений. Это также позволит избежать визуального эффекта непрокраса швов.

Если размеры сплошного участка стены превышают 6 м по ширине, крайне рекомендуется разделять такой массив на более мелкие участки. Это можно сделать с помощью планок J-профиль, установленных зеркально “back to back”

Если стена превышает 6 м в высоту, то разделить такой массив можно с помощью J-профиля или обли- цовочных планок. Удачным решением будет применение вставок с панелями другого цвета

ЭТАПЫ МОНТАЖА ФАСАДНЫХ ПАНЕЛЕЙ

Сначала устанавливаются отделочные планки: стартовая планка, наружные углы, планка J- профиль, и только потом — фасадные пане- ли. Монтаж заканчивается установкой планки J-трим

1. На обрешеченную поверхность устанавливается стартовая планка по заранее выставленному уровню. Ее крепление производится саморезами через каждые 30-40 см

2. Стартовая планка устанавливается ровно и строго горизонтально. При добавлении секции стар- товой планки, оставляйте между ними расстояние в 2-3 мм для возможного расширения. «АЛЬ- ТА-ПРОФИЛЬ» предлагает металлическую стартовую планку – более надежную, чем обычная ПВХ, поскольку она позволяет жестко скреплять профили обрешетки. Более того, ее не видно на отде- лочной стене. Если дом стоит на неровной поверхности (под уклоном), то монтаж цоколя нужно начинать с J-профиля

Чтобы сделать выступ и выделить фасадные панели, то в качестве начальной планки можно использовать планку J-профиль, которая будет служить своеобразным бортиком на стене вашего дома. Планка J-профиль предназначена для отделки выступов на цоколе здания, а также ее можно использовать как завершающий элемент отделки фасадов. J-профиль, также можно использовать для отделки внутренних углов.

3. Наружный угол устанавливается на существующем стыке двух стен. Прикрепите внешний угол с помощью саморезов через соответствующие пазы по обеим сторонам (углы коллекции Камень, Кирпич, Камень Пражский, Кирпич Рижский). При этом убедитесь, что угол установлен ровно. Углы остальных коллекций монтируются после установки фасадных панелей. Компания «АЛЬТА-ПРОФИЛЬ» выпускает к каждой коллекции фасадных панелей наружные углы, которые имеют свои особенности крепления. Для придания жесткости конструкции можно использовать металлический уголок. После того как установлены внешние углы, можно присту- пать к установке фасадных панелей. При стыковке с наружным углом, панель необходимо подрезать по вертикали, чтобы получился ров- ный край. Двигаясь слева направо, установите первый угол панели с выпуском примерно на 3 мм ниже нижней кромки стартовой планки. Продвиньте первую панель влево, установив ее вплотную в угол, оставив зазор 6-10 мм. Вставьте первую панель в стартовую планку и зафиксируйте с по- мощью крепежных элементов. Следующая панель вставляется в крепления первой панели, и так далее по цепочке отделывается первый ряд фасадных панелей. После завершения первого ряда панелей аналогично устанавливаются и последующие ряды.

ОФОРМЛЕНИЕ УГЛОВ Для отделки внешних углов рекомендуется использовать наружные углы, соответству- ющие выбранной коллекции или систему отделки углов. Абсолютное большинство наружных углов сконструированы исходя из принципа удобства монтажа. При стыковке угла с панелью, необходимо установить панель так, чтобы она попала в паз угла (стыковка с его декоративной частью запрещена!)

Для оформления внутреннего угла рекомендуется использовать J-профиль, или две планки J-профиль встык друг с другом.

В том случае, если цоколь является выступа- ющей частью фасада, при монтаже материала необходимо воспользоваться следующей схемой

При монтаже фасадных панелей коллекций «Камень Неаполитанский», «Камень Флорентий- ский», «Камень Венецианский», «Неаполь», «Венеция» необходимо руководствоваться общей инструкцией по монтажу фасадных панелей, при этом соблюдая некоторые особые условия, связанные с конструктивными особенностями панелей. Когда монтируется край панели к углу, то маленькую часть следующей панели необходимо проклеить термопистолетом или, в коллекции «Камень Венецианский», закрепить потайными оцинкованными мебельными саморезами. Это нужно для лучшего крепления панели.

При монтаже фасадных панелей коллекции «Камень Венецианский» для придания дополнительной жесткости конструкции рекомендуется устанавливать фрагменты горизонтальной обрешетки в месте соединения панелей. В качестве обрешетки можно использовать оцинкованный профиль 60/27 толщиной 0,5 мм.

«Кирпич рижский», «Камень пражский»: Наружные углы для данных коллекций требуют стартового элемента. В качестве такого элемента можно использовать замковую часть последнего верхнего угла без ущерба его функционалу, поскольку в абсолютном большинстве случаев последний угол подрезается

«Кирпич клинкерный»: Для коллекции Кирпич Клинкерный обрешетка устанавливается только вертикально с шагом не более 30 см. При уста- новке панелей в том месте, где технологическое отверстие на панели не попадает в вертикальный профиль обрешетки необходимо установить поперечную перемычку, затем закрепить панель через технологическое отверстие с помощью самореза соблюдая температурные допуски на расширение- сжатие. Саморез в технологическое отверстие вкручивается до упора, это необхо- димо для того чтобы расширение панелей шлов одну сторону. Остальные саморезы для крепления в перфорацию сначала заворачиваются до упора – затем четверть оборота назад- это необходимо для того чтобы панель имела ход для расширения под воздействием солнца. Крепление панелей в горизонтальную обрешетку запрещено – так как это не обеспечивает расширение и сжатие панелей . Панели коллекции Кирпич Клинкерный рекомендуется монтировать при температуре не ниже +15 градусов.

«Камень Бутовый»: В связи с конструктивными особенностями нижняя часть панелей первого нижнего ряда требует подрезки

5. Ригель Немецкий Все рекомендации по монтажу для данной коллекции такие же, как и у остальных коллекций, но есть свои особенности. 1. Шаг обрешетки. Начиная от угла, первый профиль обрешетки устанавливается на самом стыке угла с каждой стороны. Следующий профиль – на расстоянии не более 10-15 см., далее с шагом не больше 25-30 см. Для придания жесткости всей конструкции ис- пользование металлического уголка обязательно! 2. Монтаж фасадных панелей Ригель Немецкий начинается с установки стартовой металлической планки по заранее выставленному уровню. Если дом стоит под уклоном, то вместо стартовой план- ки используется J-трим для Блокхауса (T-15 ВН). Запрещается в качестве стартовой планки для установки Ригеля Немецкого использовать J –профиль к фасадным панелям. 3. Для отделки оконных и дверных проемов в данной коллекции используются отделочные и монтажные элементы БЛОКХАУС. Также для отделки можно использовать наруж- ные углы Ригель Немецкий, но при определенных условиях: 1) отделка дома осуществляется без утеплителя; 2) глубина оконной/дверной ниши не более, чем ширина угла. В данном случае, завершающим элементом откоса является планка J-трим для Блокхауса (Т-15 ВН). 4. Установка наружных углов. Отрежьте с помощью отрезной машины крепежную основу в верхней части угла (рис. 17), которая будет служить стартовым элементом для угла. С помощью саморезов закрепите основу на начальной (стартовой планке). После этого вставьте наружный угол в стартовый элемент и закрепите вверху с помощью саморезов.

ВАЖНО: в коллекции Ригель Немецкий углы устанавливаются только после монтажа фасад- ных панелей. Применение металлического уголка в данном случае — обязательно!

АЛЬТА ДЕКОР: ОБРАМЛЕНИЕ ОКОННЫХ И ДВЕРНЫХ ПРОЁМОВ. ОФОРМЛЕНИЕ НАРУЖНЫХ УГЛОВ.

ИСПОЛЬЗУЕМЫЕ ОТДЕЛОЧНЫЕ ЭЛЕМЕНТЫ При оформлении любых проёмов и углов необходимо использовать специально предназначенные для этого элементы коллекции АЛЬТА ДЕКОР. Данная коллекция состоит из системы отделки углов, наличников и откосов, а также наружных углов. Для обрамления оконных и дверных проёмов используются следующие элементы:

A – Наличники КЛАССИК и МОДЕРН, B – Углы наличника КЛАССИК и МОДЕРН, C – Откос универ- сальный, D – Доборный элемент к откосу, E – Угловой элемент откоса, F – Угловой доборный элемент к откосу, G – Планка отделочная для откосов.

Наличники и откосы могут использоваться при отделке здания как фасадными панелями, так и любым видом сайдинга (виниловый, акриловый, вспененный, формованный) . Как и любые другие отделочные элементы, они устанавливаются до монтажа основного материала на фасад. Перед монтажом системы необходимо выбрать тип наличника – КЛАССИК или МОДЕРН. Остальные элементы являются универсальными. Наличники и откосы могут монтироваться вместе или по отдельности. Все элементы крепятся к поверхности с помощью оцинкованных саморезов. Саморез нельзя вкручивать до упора, его шляпка должна оказаться в центре отверстия для крепления (см. общие правила монтажа сайдинга).

ПОСЛЕДОВАТЕЛЬНОСТЬ УСТАНОВКИ Монтаж элементов системы осуществляется на заранее подготовленную поверхность (по периметру окна или двери необходимо закрепить плоские профили обрешетки). Вначале необходимо измерить длину и высоту проёма для того чтобы непосредственно у окна или двери по вс ему периметру установить отделочную планку для откосов (6).

После этого устанавливаются углы откоса (2). Если откос окна слишком глубокий (более 18 см.), можно воспользоваться доборными элементами (3)

Далее измеряется глубина проёма и отрезается ненужная часть добора. Отрезанный край вставляется в паз отделочной планки.

Следующий этап – монтаж откосов (2), которые стыкуются с углами (4). В данном случае также возможно использование доборных элементов (3), если ширины соответствующего элемента недостаточно.

Важно! При стыковке откосов и наличников с соответствующими угловыми элементами необходимо отрезать замковую часть, как показано на рисунке 4. Это связано с тем, что наличники и откосы являются обоюдосторонними, один элемент может быть использован как с левой, так и с правой стороны проёма.

Между собой откосы и наличники стыкуются с помощью специальных гребней (рис. 5) По окончании установки откосов, можно приступать к монтажу наличников. Последователь- ность их установки такая же: вначале устанавливаются углы, а затем наличники. Если проём имеет небольшой размер, необходимо закрепить только один угол, затем последовательно собрать всю конструкцию и только после этого закрепить её на профилях обрешётки. Если установлено всё правильно, то при состыковке наличников и угловых элементов не возникнет щелей и не будет волнового эффекта. Завершающим элементом отделки является установка фасадных панелей.

Перед установкой фасадных панелей в наличник, необходимо подрезать на панели ребра жесткости.

Фасадная панель одной стороной вставляется в монтажный паз наличника, а другой стороной крепится в замок соседней панели. При этом панель подрезается так же, как и при стыковке с наружным углом и крепится саморезами через перфорацию.

ВАРИАНТЫ ОТДЕЛКИ Предлагается несколько вариантов отделки оконных или дверных проемов: 1. Наличник КЛАССИК или МОДЕРН + УНИВЕР- САЛЬНЫЙ ОТКОС (с использованием угловых элементов). Подробную установку см.выше. 2. Наличник КЛАССИК или МОДЕРН без откоса. Любой из наличников можно устанавливать и без откоса. В случае, когда дверная или окон- ная ниша имеет широкую часть — более 20 см, то установка универсального откоса исклю- чается, поскольку его ширины не хватит, чтобы закрыть поверхность. В этом случае, для отдел- ки поверхности ниши используется фасадная панель, которая подгоняется в нужный размер. С одного края панели делаются специальные пазы-пропилы (рис) с помощью болгарки, при этом запил должен быть не глубже ширины наружного угла наличника, т.е. примерно 3-4 мм, и строго параллельно наличнику, иначе при кре- плении наличника и панели будет отчетливо вид- на щель.

Далее за эти пазы-пропилы наличник цепляется наружным углом, а другой стороной крепится к обрешетке

3. Пластиковый УНИВЕРСАЛЬНЫЙ ОТКОС (отдель- но от наличников). Универсальный откос мож- но использовать отдельно от наличников. Им легко отделывать оконные или дверные ниши, ширина которых меньше 20 см, если Вы хотите скрыть какие-либо дефекты или неаккуратности. Универсальный откос широкой стороной кре- пится непосредственно к оконной или дверной нише. Если расстояние меньше 20 см, то откос отпиливается до необходимой ширины. Для облегчения монтажа к дверной или оконной коробке крепится отделочная планка для откосов

в который вставляется откос. Другой стороной откос устанавливается на обрешетку и крепится при помощи шурупов через специ- альные монтажные пазы

Далее в монтажный зазор откоса вставляется фасадная панель. Таким образом, происходит отдлека дверного или оконного проема без применения наличника. ВАЖНО! Универсальный откос категорически запрещается использовать в качестве отлива.

МОНТАЖ СИСТЕМЫ ОТДЕЛКИ УГЛОВ АЛЬТА ДЕКОР Cистема отделки углов позволяет комбинировать разные геометрические формы, делая угол дома объёмным и эстетически привлекательным. Конструкция представляет собой крепёжную основу и накладные отделочные элементы разных цветов.

Система отделки углов, как и другие элементы вентилируемого фасада, обязательно крепится на обрешётку до установки отделочных панелей. Работа начинается с установки крепёжной основы на плоский профиль. Она крепится к обрешётке с помощью саморезов через специальные отверстия. Для крепления одной основы достаточно трех саморезов с каждой стороны

ВАРИАНТЫ КРЕПЛЕНИЯ В зависимости от толщины фасадного материала возможны два варианта установки крепёжной основы: с использованием монтажной полки (для увеличения паза основы на 5 мм) и без её использования. Например, обычный сайдинг или фасадные панели небольшой толщины можно монтировать без полки. В данном случае описываемый элемент можно отрезать

Для установки большинства коллекций фасадных панелей монтажная полка необходима. Её нужно загнуть и закрепить таким образом, чтобы выступ совпал и беспрепятственно вошел в соответствующее отверстие на крепёжной основе

По окончании установки крепежных основ на фасад монтируются панели. Крепление к основам декоративных отделочных элементов – завершающий этап монтажа (рис.). После этого монтируется сайдинг или фасадные панели, затем на основу крепятся накладные элементы разных размеров в любом порядке. Обратите внимание, отделочные элементы непригодны для многоразового крепления. Они надежно фиксируются при первой же установке! Преимущество данной системы в том, что отделочные (накладные) элементы закрепляются без дополнительных инструменты – достаточно их вставить в соответствующие пазы и защелкнуть.

Наличие нескольких видов отделочных элементов позволяет создавать различные конструкции углов: от симметричных небольших до несимметричных углов внушительных размеров:

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА И СРОК СЛУЖБЫ ПРОДУКЦИИ КОМПАНИИ «АЛЬТА-ПРОФИЛЬ» Продукция применяется в строительстве для наружной отделки фасадов жилых зданий, построек хозяйственно-бытового назначения (высотой не более трех этажей) для защиты ограждающей конструкции здания от воздействия внешней среды и для придания зданию привлекательного внешнего вида. На продукцию установлен гарантийный срок 1 год со дня передачи Потребителю. Продукция подготовлена к использованию в климате умеренных широт при условии соблю- дения правил транспортирования, хранения, монтажа и эксплуатации при температурном режиме от -50°С до +38°С (климат, формирующийся в Северном полушарии между 40°—45° и 62—68° с.ш. и в Южном между 42° и 58° ю.ш.). В связи с особенностями пигментов, входящих в состав изделий цвета дуб светлый, дымчатый, серо-голубой, красный данные материалы подлежат использованию при температурном режиме от -50° до +38°С в тени; комплектую- щие для сайдинга коричневого цвета и панели сайдинга цвета орех темный и красно-корич- невый подлежат использованию при температурном режиме от -50° до +32°С в тени. При ис- пользовании продукции вне указанных выше требований претензии не принимаются в связи с нарушением режима эксплуатации.

Предупреждение: учитывая особенности полимерных материалов, под влиянием климатичеких факторов, на поверхности продукции возможно появление белесого налета (эффект «меления»). Данный факт не является гарантийным случаем. Спрашивайте у продавца техническую доку- ментацию о транспортировании, хранении, уходе и монтаже продукции. Внимательно изучите информацию, указанную в паспорте. Строго соблюдайте инструкцию по монтажу.

ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА Сохранение прочностных свойств (стойкость к удару, пластичность, отсутствие вздутий и расслоений) составляет: ∞ 40 лет для сайдинга, фасадных панелей и их комплектующих; ∞ 30 лет для ПВХ-панелей (пластиковые панели с декоративной отделкой); ∞ 20 лет для водосточной и дренажной систем, декоративного уличного покрытия. Внимание! ПВХ-панели предназначены только для использования внутри помещений.

ДЕКОРАТИВНЫЕ СВОЙСТВА Выцветание под действием света и атмосферных факторов для полимерных изделий явля- ется естественным процессом и не влияет на безопасность товара и его эксплуатационные характеристики. Критерии и методы оценки изменения цветности продукции: 1. Окрашенных в массе – цветовое различие ΔЕ≤5 по шкале CIE Lab (умеренные, т.е. ясно видимые изменения цвета). Измеряется при помощи спектрофотометра. 2. С лакокрасочным покрытием – изменение цвета покрытия определяют визуально срав- нением с контрольным образцом по ГОСТ 29319. Оценка Ц3 (умеренные, т.е. ясно видимые изменения цвета) по ГОСТ 9.407. Оценка изменения цвета продукции проводится без учета эффекта «меления», перед изме- рением необходимо очистить поверхность. При превышении указанных выше критериев претензии по изменению цвета (выцветанию) принимаются в течение срока службы. Сайдинг «KANADA плюс» коллекции «Люкс», сайдинг «Blockhouse» коллекции «Люкс», вспе- ненный сайдинг «Альта-Борд» «Тимбер», формованный сайдинг «Альта Форм» коллекции «Сланцевая порода», фасадные панели и их комплектующие с лакокрасочным покрытием в разных партиях могут иметь незначительные отличия по оттенку. Это связано с особенно- стью нанесения лакокрасочного слоя. В случае монтажа изделий из разных партий на одном объекте претензии по разнотону не принимаются. Продолжительность сохранения цвета в течение срока службы, т.е. сохранение базового цвета при минимально допустимом плавном и равномерном изменении (согласно вышеуказанным критериям), определена на основании натурных и ускоренных испытаний на стойкость к воздей- ствию климатических факторов и светостойкость (ИЛ ООО КЦ «Полисерт» и ИЦ АНО «Сертифи- кационный центр» «ЯрТЕСТ лакокрасочной продукции и тары») в условиях умеренно-холодного климата России и приведена в таблицах. Внимание! Коричневый софит предназначен только для использования под кровлей (не допу- скается попадание прямых солнечных лучей).

Откосы Альта-Декор. Монтаж фасадных панелей Альта-Профиль.
