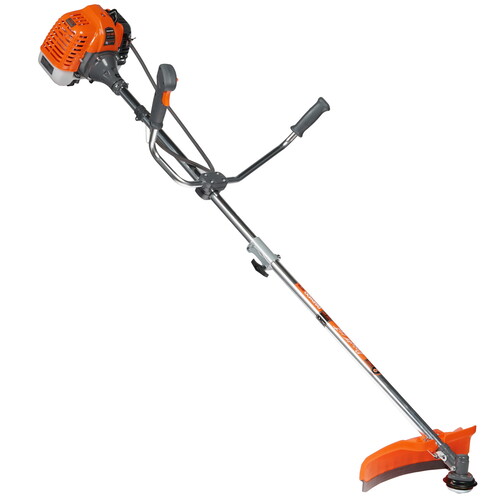

Мотокоса daewoo dabc 420 инструкция

Формат файла: PDF

Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.

Дополнительно: Чтение инструкции онлайн

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Оглавление инструкции

• Страница 1 из 41
  КОСА БЕНЗИНОВАЯ DABC 270 | DABC 320 | DABC 420 | DABC 520 | DABC 4ST
• Страница 2 из 41

• Страница 3 из 41
  ОГЛАВЛЕНИЕ Предисловие…………………………………………………………………………………………………………………….. 02 1. Описание изделия……………………………………………………………………………………………………. 02
• Страница 4 из 41
  ПРЕДИСЛОВИЕ Благодарим Вас за приобретение бензиновой мотокосы DAEWOO. В данном руководстве содержится описание техники безопасности и процедур по обслуживанию и использованию моделей бензиновых мотокос DAEWOO. Все предоставленные данные содержат самую свежую информацию, доступную к моменту печати.
• Страница 5 из 41
  2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DABC 270 DABC 320 DABC 420 DABC 520 DABC 4ST* Мощность, л.с. 1,3 1,6 2,0 3,0 1,5 Тип двигателя 2-х тактный 2-х тактный 2-х тактный 2-х тактный 4-х тактный DAEWOO DAEWOO DAEWOO DAEWOO DAEWOO 26.9 32.2 41.7 51,8 33.5 027 series 033 series 043 series 052 series 4 stroke
• Страница 6 из 41
  3. КОМПЛЕКТАЦИЯ В комплект поставки входит: • • • • • • • • • • • Бензиновый двигатель – 1шт; Приводной вал – 1шт; Рукоятка управления – 1шт; Наплечный ремень – 1шт; Защитный кожух – 1шт; Полуавтоматическая шпулька – 1шт; Режущий нож (DABC 270, DABC 320) или режущий пильный диск (DABC 420, DABC
• Страница 7 из 41
  1 6 4 5 7 3 8 5 13 15 6 2 9 7 DABC 4ST 25 14 26 11 12 10 21 16 27 17 18 19 23 24 20 22 -5www.daewoo-power.ru 5
• Страница 8 из 41
  5. ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ При работе с устройством необходимо обязательно соблюдать указанные требования по технике безопасности: • Перед первым применением необходимо внимательно прочитать инструкцию по эксплуатации и сохранять ее для дальнейшего использования. • Перед вводом в эксплуатацию
• Страница 9 из 41
  6. СБОРКА И ПОДГОТОВКА К РАБОТЕ 6.1. Подготовка к работе • При эксплуатации устройства всегда одевайте прочную обувь на нескользящей подошве и длинные брюки. Не разрешается работать с устройством без обуви или в сандалиях. • Используйте средства защиты рук, органов слуха и глаз. • Тщательно
• Страница 10 из 41
  • Заправку производите только на открытой местности. Не курите во время заправки. • Топливный бак не заполняйте полностью, а наливайте топливо приблизительно на 4 см. ниже кромки наливного патрубка, чтобы имелось место для расширения топлива. • Заливать бензин необходимо до запуска двигателя. Во
• Страница 11 из 41
  6.3. Запуск двигателя Необходимо обязательно убедиться в том, что в рабочей зоне размером 15 м не находятся посторонние лица, в особенности дети. Следует также предотвратить доступ животных. Следите за тем чтобы никакие посторонние предметы не оказались в области расположения косильной головки или
• Страница 12 из 41
  • Не поднимайте режущую часть бензокосы выше пояса. • Всегда поддерживайте необходимые обороты двигателя. Старайтесь не превышать обороты без необходимости. • Если во время работы бензокоса начинает сильно вибрировать, то Вам следует остановить двигатель и постараться найти причину. Не запускайте
• Страница 13 из 41
  • При работе надевайте наушники и защитные очки. • Надевайте безопасную и нескользящую обувь. • Надевайте защитные перчатки. • Надевайте плотную защитную одежду. • Избегайте вдыхание выхлопных газов. • Используемое топливо подвержено сильному горению. • Не прикасайтесь с горячим деталям! — 11
• Страница 14 из 41
  6.5. Сборка вала (только DABC 270, DABC 420) 1. Ослабьте винтовой зажим соединительной муфты (1). 1 2. Выдвиньте фиксирующий шплинт (2) из соединительной муфты Вставьте нижнюю часть вала в соединительную муфту, убедившись, что фиксирующий шплинт установился в отверстии на нижнем валу. 2 3.
• Страница 15 из 41
  6.6. Установка рукоятки управления 1. Закрепите кронштейн крепления рукоятки в верхней части вала 2. Соедините правую и левую часть рукоятки управления специальным соединительным фиксатором (1). 1 3. Установите собранную рукоятку в кронштейн крепления (2), зафиксируйте с помощью зажима (3). 4.
• Страница 16 из 41
  6.7. Соединение вала с двигателем 1. Установите вал (1) к специальному отверстию сцепления вала на двигателе (2). 2. Закрепите с помощью 4-х болтов (3). 3 2 1 6.8. Установка защитного кожуха ВНИМАНИЕ! В соответствии с охраной труда и техникой безопасности на бензиновой косе должен быть
• Страница 17 из 41
  6.9. Установка режущего инструмента Бензиновые косы DAEWOO могут эксплуатироваться с различными режущими инструментами: • C двухнитевой косильной головкой для скашивания остатков травы у стен, заборов, краев газонов, деревьев, столбов и т.д. • С 3-х лепестковым ножом для кошения сорняков, высокой
• Страница 18 из 41
  6.11. Установка режущего диска или 3-х лопастного ножа для кошения ВНИМАНИЕ! Нож имеет острые края. При установке и снятии режущего ножа используйте защитные перчатки. 1. Вставьте монтажный штифт (1) через приемную шайбу (2) в выемку конической передачи. Прокрутите вал до попадания штифта в
• Страница 19 из 41
  6.12. Крепление плечевого ремня ВНИМАНИЕ! Во время использования изделия всегда используйте плечевой ремень. Всегда проверяйте чтобы бензокоса была надежно закреплена на плечевом ремне. В противном случае Вы не сможете полностью контролировать положение бензокосы во время работы, что может нанести
• Страница 20 из 41
  Просвет между режущим инструментом и землей зависит от типа используемого режущего инструмента. При использовании косильной головки на ровной местности, головка должна слегка лежать на поверхности, при этом оператор не должен прикасаться к бензиновой косе. При использовании режущего диска или ножа
• Страница 21 из 41
  • Загрязненный бензин может привести к засорению карбюратора и поломке поршневой группы двигателя. Подготовка топливной смеси для 2-х тактных двигателей. ВНИМАНИЕ! Уделите особое внимание к смешиванию топлива. Плохое размешивание масла в бензине может негативно отразиться на работе двигателя и его
• Страница 22 из 41
  привести к увеличенному расходу; поэтому необходимо постоянно проверять уровень масла. • Запрещается смешивать масло от разных производителей и разных маркировок. • Использование масла SAE 30 при температуре ниже 5 градусов, может привести к повреждению мотора из-за недостаточной смазки. • Уровень
• Страница 23 из 41
  6.15. Запуск двигателя ВНИМАНИЕ! Режущая часть бензокосы начинает вращаться сразу после запуска двигателя. ВНИМАНИЕ! Удалитесь для запуска косы минимум на три метра от места ее заправки! 1. Положите косу на ровную сухую поверхность. Режущая часть косы не должна соприкасаться с землей. Убедитесь в
• Страница 24 из 41
  3 1 5 6 2 5 4 4 6.16. Остановка двигателя 1. Отпустите курок газа и дайте двигателю поработать на холостых оборотах около 30 сек. 2. Переведите выключатель зажигания в крайнее левое положение для остановки двигателя. ВНИМАНИЕ! Не оставляйте работать косу на холостых оборотах более 1 минуты. Это
• Страница 25 из 41
  3. Примите меры предосторожности, чтобы избежать наматывания на вал проводов, сухой и длинной травы и сорняков. Это может привести к приостановке вращения косильной головки и как следствие вызвать проскальзывание сцепления. При регулярных подобных случаях Вы повредите сцепление бензокосы.
• Страница 26 из 41
  ВНИМАНИЕ! Вращающиеся части изделия, которые плохо закреплены, могут нанести Вам повреждения во время работы. Убедитесь чтобы нож не имел сильных сколов, трещин и других серьезных повреждений. В случае обнаружения серьезных повреждений, нож необходимо обязательно заменить на новый. ВНИМАНИЕ! Если
• Страница 27 из 41
  1. Что служит причиной отдачи: Отдача может случиться когда вращающийся нож соприкасается с препятствием, которое не может скосить. Данный контакт останавливает нож на очень короткое время, а затем нож опять начинает вращаться или отскакивает в сторону от этого препятствия. В данный момент Вы
• Страница 28 из 41
  8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВНИМАНИЕ! Во избежание получения каких-либо травм, любые операции по техническому обслуживанию необходимо выполнять при остановленном двигателе. 8.1. Режущий нож 1. Нож должен быть острым (заточен). После износа одной стороны следует перевернуть нож на другую сторону,
• Страница 29 из 41
  Все бензокосы Daewoo оборудованы современными шпульками с полуавтоматической подачей лески и системой быстрой намотки. Для замены необходима леска с соответствующими характеристиками, подходящая для данного типа кос. Характеристики лески указаны в таблице технических характеристик моделей в начале
• Страница 30 из 41
  Для снятия воздушного фильтра 1. Переведите воздушную заслонку в позицию ОТКРЫТО – 2. Отщелкните защитную крышку 1 (открутите крепежный винт для DABC 270) 3. Извлеките воздушный фильтр 2 1 2 8.4. Регулировка карбюратора Не регулируйте карбюратор самостоятельно. При возникновении неисправностей
• Страница 31 из 41
  8.6. Глушитель Проверяйте глушитель периодически на предмет повреждений или коррозии, а также чтобы все крепежные винты были хорошо закручены. Если Вы обнаружите что глушитель поврежден и происходит утечка выхлопных газов, Вам следует обратиться в авторизованный сервисный центр для его замены. 8.7.
• Страница 32 из 41
  8.8. Воздушное охлаждение двигателя ВНИМАНИЕ! Никогда не дотрагивайтесь до цилиндра, глушителя, свечи зажигания голыми руками и сразу после остановки двигателя. Во время работы двигатель очень быстро нагревается и Вы можете получить серьезные ожоги. 1. Перед использованием бензокосы, всегда
• Страница 33 из 41
  Транспортировка • Устройство должно транспортироваться в положении, указанном на коробке. • При погрузочно-разгрузочных работах не допускается подвергать устройство ударным нагрузкам. • Устройство должно быть надежно закреплено, что бы не допускать его перемещения внутри транспортного средства.
• Страница 34 из 41
  Гарантийный срок ремонта: 1 год основной гарантии + 2 года дополнительной гарантии, предоставляемой при соблюдении условий регистрации и своевременном прохождении технического обслуживания. Полные условия дополнительной гарантии описаны в Гарантийном талоне. Производитель не несет ответственность
• Страница 35 из 41
  Расписание технического обслуживания График техобслуживания Цилиндропоршневая группа Карбюратор Виды работ Каждые 50 часов или 1 раз в сезон проверка l проверка/ регулировка l Стартер проверка Магнето проверка/ регулировка Воздушный фильтр При каждом запуске* проверка/ промывка Игольчатые
• Страница 36 из 41
  11. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 9.1. Проблемы с запуском ПРОВЕРИТЬ ВОЗМОЖНЫЕ ПРИЧИНЫ ДЕЙСТВИЯ Топливный бак Плохое топливо Слейте топливо и залейте хорошую бензосмесь Топливный фильтр Загрязнение топливного фильтра Проведите чистку Наличие искры Электрод свечи зажигания грязный или влажный.
• Страница 37 из 41
  12. УТИЛИЗАЦИЯ УСТРОЙСТВА • Устройство, инструкцию по эксплуатации, и все комплектующие детали следует хранить на протяжении всего срока эксплуатации. Должен быть обеспечен свободный доступ ко всем деталям и всей необходимой информации для всех пользователей устройства. • Данное устройство и
• Страница 38 из 41
  36 — 36 —
• Страница 39 из 41

• Страница 40 из 41
  WWW.DAEWOO-POWER.RU Manufactured under license of Daewoo International Corporation, Korea Вер. 1
