Мотоблок Нева МБ 2 — производитель Санкт-Петербургский завод ЗАО «Красный Октябрь-Нева»

Мотоблоки семейства «НЕВА» обладают уникальными конструктивными и функциональными особенностями, которые наряду с высоким качеством изготовления, определяют его эксплуатационные преимущества.

Мотоблок «Нева» 2С-7,5PRO с двигателем субару 7.5 л.с. — очень популярная модель, которая пользуется спросом у покупателей. Модель комплектуется новейшими профессиональными двигателями с верхним расположением клапанов и распредвала «Robin — Subaru» японской компании «FUJI HEAVY INDUSTRIES L.T.D.» Сам мотоблок относится к любительской серии, о чем свидетельствуют шестеренчато — цепной редуктор и ременное сцепление. Здесь налицо несбалансированность модели, но это соответствует требованиям российских покупателей, для которых важен крепкий надежный двигатель с большим моторесурсом.

Особенности мотоблоков Нева:

1. Уникальный по своей конструкции надежный шестеренчато-цепной маслонаполненный редуктор в алюминиевом корпусе, который позволяет передавать наивысший крутящий момент при минимальной скорости, что обеспечивает качественное выполнение различных агротехнических операций и работ по благоустройству территории.

2. Мощные, экономичные, надежные, профессиональные и полупрофессиональные бензиновые гильзованные двигатели с высоким моторесурсом.

3. Широкий диапазон регулировки руля с виброгасящими ручками позволяет учитывать индивидуальные особенности оператора и характер выполняемых работ.

4. Малый радиус поворота мотоблока обеспечивается с помощью системы разобщения осей колес.

Кроме входящих в стандартную комплектацию мотоблока 2 колес, 4-6 фрез и 2 удлинителей полуосей, предусмотрена установка дополнительного навесного и прицепного оборудования, позволяющего выполнять широкий спектр агротехнических и хозяйственных работ:

1. Плуг.

2. Окучник.

3. Картофелевыкапыватель.

4. Грунтозацепы, колеса для окучивания.

5. Транспортная тележка.

6. Лопата-отвал.

7. Картофелесажатель.

8. Борона.

Возможна установка орудий активного привода: щетка, снегоуборщик, косилка, насос.

Инструкция по эксплуатации мотоблока Нева с двигателем субару 7.5 л.с.

Технические характеристики мотоблоков Нева с двигателем субару 7.5 л.с.

Тип мотоблока (ГОСТ 28523-90)	Средний
Габаритные размеры: ДхШхВ, мм, не более	1740x650x1300
Масса сухая, кг, не более	100
Тяговое усилие при максимальной эксплуатационной массе на стерне колосовых, горизонтальная поверхность, Н(кГс), не менее	170
Поступательная скорость (второе значение при перестановке ремня) передвижения на пневматических колесах, при оборотах двигателя 2500 об/мин (макс, крутящий момент двигателя), км/ч	Первая передача 2,61/2,09 Вторая передача 9,94/7,95 Задний ход 2,23/1,78
Поступательная скорость (второе значение при перестановке ремня) передвижения на пневматических колесах, при оборотах двигателя 3600 об/мин (макс, мощность двигателя), км/ч	Первая передача 3,76/3,01 Вторая передача 12,3/11,45 Задний ход 3,21/2,57
Работоспособность изделия при температуре окружающего воздуха, °С	От -25 до +35
Угол поперечной статической устойчивости, градусов, не менее	15
Вал отбора мощности (ВОМ) (ГОСТ 28524-90)	Шкив боковой под клиноременную передачу, расположенный перпендикулярно к продольной оси симметрии мотоблока. Частота вращения равна частоте вращения коленчатого вала двигателя
Ходовая система	Одноосная, колесная формула 2×2
Дорожный просвет, мм	140
Муфта сцепления	Постоянно выключенная, механизм включения — натяжной ролик для клинового ремня
Редуктор	Механический, шестеренчато-цепной, с механизмом отключения одного из валов редуктора
Число передач	Четыре передачи — переднего хода Две передачи — заднего хода
Шина	Пневматическая — 4,0* 10; 4,5 х 10 Литая — 5,0×12
Колея	Переменная, ступенчато регулируемая
Ширина колеи, мм	Нормальная 320 С удлинителями 570
Радиус поворота, м	1.1
Диаметр фрез-культиваторов, мм	360
Ширина захвата, м	6 фрез 1,27 4 фрезы 0,86
Глубина обработки почвы, см	до 20
Рулевое устройство	Штанговое, с возможностью промежуточных установок руля в вертикальной и горизонтальной плоскостях
Двигатель	4-х тактный, карбюраторный, бензиновый, одноцилиндровый с принудительным воздушным охлаждением и ручным запуском
Топливо и масла, объемы заправок:
Двигатель	Марки топлива, моторного масла и объемы заправок — согласно Руководству/инструкции по эксплуатации двигателя
Редуктор (применяемые масла и температура эксплуатации)	Масло трансмиссионное ТЭП-15 (-5°С до +35°С) ГОСТ 23652-79, ТМ-5 (-5°С до -25°С) ГОСТ 17479.2-85 по международной системе классификации моторных масел по вязкости SAE90 API GI-2 и SAE90 API GI-5 соответственно. Объем заправки 2.2 л
Давление воздуха в пневматических шинах:	4,0-10 — 2,1±0,2кгс/см2 4,5-10 — 1,4+0,2 кгс/см2
Прогиб приводного клинового ремня при включенном сцеплении и приложении усилия к ремню 3-5 кгс в средней части	8-10 мм

НАЗНАЧЕНИЕ ОСНОВНЫХ СОСТАВНЫХ ЧАСТЕЙ МОТОБЛОКА

Рама — представляет собой два стальных штампованных угольника. На раме установлены и закреплены болтами: двигатель, редуктор, узел регулирования руля в горизонтальной плоскости, защитные крылья. В передней и хвостовой частях рамы имеются крепления для установки рекомендованного к применению сменного навесного и прицепного оборудования;

Двигатель — мотоблок комплектуется 4х-тактным одноцилиндровым двигателем одного из ведущих мировых производителей, либо изготовленным на ЗАО «Красный Октябрь-Нева». На выходной вал двигателя (ВОМ) установлен трехручьевой шкив, предназначенный для передачи крутящего момента от двигателя на редуктор и на орудие активного привода (косилку, снегоуборщик и др.), подробнее см. Руководство/инструкцию по эксплуатации двигателя;

Редуктор — механический, шестеренчато-цепной, маслонаполненный в алюминиевом корпусе. Смазка деталей редуктора обеспечивается разбрызгиванием масла. Валы шестерен вращаются в шариковых подшипниках и подшипниках скольжения.

Редуктор обеспечивает мотоблоку две передачи вперед и одну назад. При перестановке приводного ремня в ручьях на ведущем и ведомом шкивах обеспечивается второй диапазон значений скоростей вращения выходных полуосей редуктора. Таким образом, есть возможность обеспечивать четыре передачи вперед и две назад.

Механизм сцепления — состоит из клинового ремня, натяжного ролика с рычагом, витой пружины возврата, тяги и рычага управления, расположенного на руле. При нажатии на рычаг, ролик, перемещаясь, создает необходимое натяжение приводного ремня, и вращение от двигателя передается на ведомый шкив редуктора.

Фрезы-культиваторы — предназначены для обработки почвы рыхлением без оборота пласта и устанавливаются на правую и левую полуоси редуктора.

Колеса пневматические — служат для перемещения мотоблока как отдельно, так и с установленными на нем механизмами и устройствами.

Сцепная скоба — служит для подсоединения сменного прицепного оборудования, не требующего активного привода (тележка, плуг, окучник, картофелекопалка и т.п.)

Ограничитель глубины культивации — устанавливается в хвостовой части мотоблока, предназначен для ограничения глубины культивации и скорости движения при обработке почвы, фиксируется на различной высоте в зависимости от типа обрабатываемой почвы.

ОРГАНЫ УПРАВЛЕНИЯ

Органы управления предназначены для изменения режима работы двигателя (числа оборотов), начала поступательного движения мотоблока, а также изменения направления движения мотоблока.

Рукоятка на редукторе имеет фиксированные положения для переключения передач и для отключения трансмиссии.

Рулевым устройством является конструкция штангового типа с узлами регулировки положений в горизонтальной и вертикальной плоскостях.

Рычаг на правой половине руля служит для включения привода механизма разблокировки левой полуоси редуктора. На той же половине руля расположена рукоятка управления положением дроссельной заслонки двигателя и его остановки. Перемещение рукоятки от себя — увеличение оборотов двигателя; на себя — снижение оборотов и остановка двигателя.

Рычаг на левой половине руля предназначен для выключения/ включения сцепления. При снятии усилия с рукоятки сцепления происходит автоматическая остановка колес.

Конструкцией рулевого устройства предусмотрена возможность регулирования положения руля и рукояток с фиксированием их в определенном положении.

Источник

Мотоблоки «Нева» с двигателем Subaru: особенности и инструкция по эксплуатации

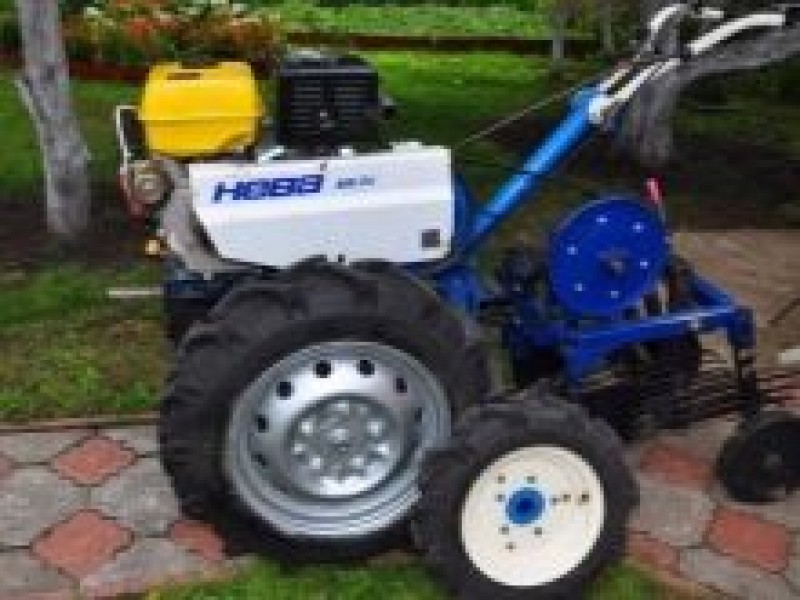

Мотоблок «Нева» с двигателем Subaru – это востребованный агрегат на отечественном рынке. Такая техника может обрабатывать землю, что является основным ее предназначением. Но при монтаже дополнительного оборудования устройство становится пригодной для выполнения различных задач и другого направления, а бесперебойную и стабильную работу обеспечивает мотор от японского производителя.

Конструкция и назначение

Несмотря на то что данное устройство производится в отечественных условиях, в нём используются импортные запчасти и узлы. Это сказывается на стоимости мотоблока, но при этом он остаётся доступным для большинства пользователей. Все агрегаты и запчасти качественные, при длительной эксплуатации с ними не возникает проблем.

Двигатель находится на колесной базе с одной осью и положительно зарекомендовал себя при выполнении различных работ в экстремальных условиях. При помощи мотоблока можно обрабатывать приусадебные участки и огороды. А также при использовании специального навесного оборудования мотоблок можно применять для уборки снега, сбора урожая и прочих работ.

Мотоблок отличается большим функционалом, но относится к среднему классу и имеет ограниченную производительность. При этом техника остается довольно экономичной.

Среди основных конструктивных особенностей данного мотоблока можно отметить следующие.

Трансмиссия. В этом узле объединяется редуктор и сцепление. Техника имеет 3 скорости, которые переключаются с помощью рукоятки на руле. Может развивать скорость до 12 км/ч и перевозить до полутонны груза.
Рама. Состоит из двух угольников, которые служат для монтажа и закрепления мотора с редуктором. А также имеется в задней части приспособление для навесных орудий.
Мотор. Располагается на раме и является лучшим из всех предложенных вариантов. Заявленный производителем моторесурс агрегата составляет 5 000 часов, но при правильной эксплуатации и своевременном обслуживании может прослужить дольше. Особенностью является наклонный поршень, который располагается в чугунной гильзе, а распредвал находится в верхней части двигателя и закреплен на подшипниках. За счёт этого удается обеспечить небольшую массу мотора с довольно приличной мощностью (9 лошадиных сил). Охлаждается агрегат воздушным способом, чего достаточно для работы даже в жарких условиях. Для обеспечения легкого запуска мотора производится модернизация выключателя зажигания, но мотоблок в стандартной комплектации поставляется с механическим компрессором, благодаря чему мотор можно завести стартером даже при минусовой температуре.

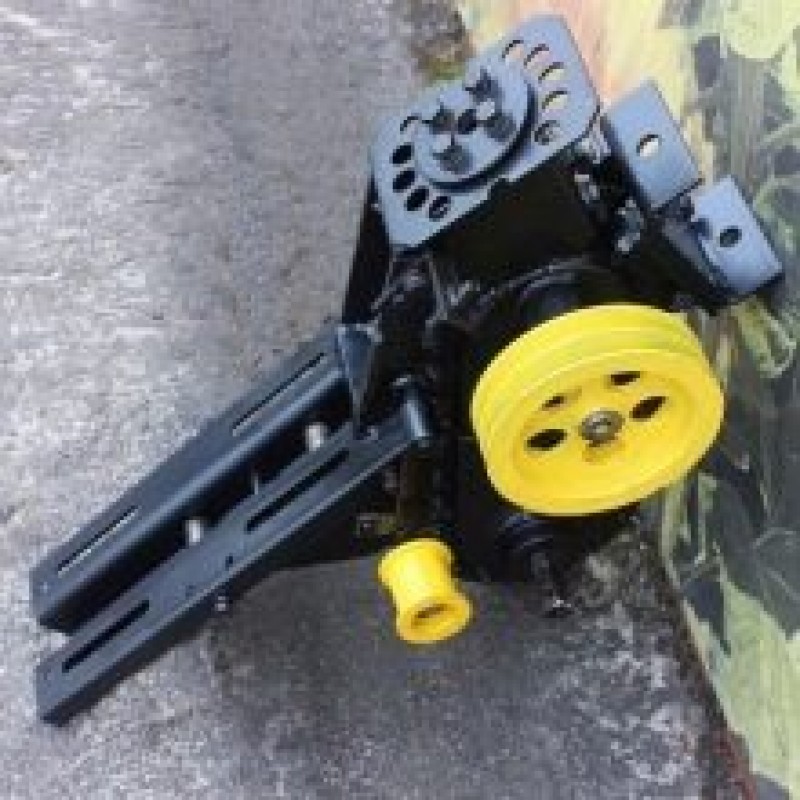

Механизм сцепления. Он состоит из ремня, а также натяжного устройства и пружины.
Колёса пневматические , могут работать независимо друг от друга, так как приводятся в движение отдельными механизмами.
Есть также ограничитель глубины , который устанавливается в задней части рамы. С его помощью можно регулировать глубину вхождение плуга в землю.

Благодаря всем этим особенностям мотоблок довольно удобный в работе и маневренный. На корпусе имеется специальная защита, которая оберегает оператора от попадания земли или влаги от колес.

Навесное оборудование

Мотоблок способен выполнять аналогичные функции, что и агрегаты с более сильными двигателями. На нём можно производить различные сельскохозяйственные мероприятия в зависимости от типа установленного навесного оборудования. Для этого на раме имеются все приспособления и уплотнители.

На агрегат могут устанавливаться такие навесные приспособления:

окучиватель;
плуг;
приспособление для сборки и высадки картофеля;
фрезы;
помпа и прочее.

Обкатка

Перед началом использования агрегата необходимо произвести его обкатку, что является важным мероприятием для надежной его работы продолжительное время. Она проводится в несколько этапов и составляет в общей сложности 20 часов. Это мероприятие необходимо производить для того, чтобы все узлы и детали притерлись в щадящем режиме работы механизмов. Важно помнить, что обкатку необходимо проводить при минимальной нагрузке на агрегат, которая должна составлять в среднем 50% от максимально допустимой нагрузки.

Кроме того, после проведения обкатки нужно произвести замену масла и фильтров.

Преимущества

Благодаря всем вышеуказанным характеристикам и особенностям устройства, оно пользуется спросом у населения. Но при этом имеет и другие плюсы, среди которых можно отметить такие:

надежность;
долговечность;
низкий уровень шума;
доступная цена;
простота эксплуатации.

Нужно сказать также и о том, что пользователь при необходимости может уменьшить радиус поворота при блокировке одного из колёс. Во влажном грунте с помощью насадок можно производить различные операции.

Сборка

На практике отмечено, что мотоблок продается в собранном виде, но после покупки владелец может столкнуться с вопросом проведения регулировок узлов и агрегатов. Это даёт возможность подготовить машину к работе, по максимуму используя все ее характеристики в зависимости от условий эксплуатации. Основным моментом при проведении таких мероприятий является регулировка двигателя и системы подачи топлива.

Напор бензина, поступающего в двигатель через карбюратор, регулируется с помощью языкового приспособления , которое отжимается или поджимается в зависимости от количества поступающего топлива в карбюратор. Недостаток топлива можно определить по тому, как идет белый дым из выхлопной трубы. Превышение количества топлива в камере сгорания является причиной того, что «чихает» двигатель во время работы или вовсе не заводится. Регулировка топлива дает возможность настроить нормальную работу агрегата в зависимости от потребностей в сочетании с мощностью двигателя. Для проведения более серьезного ремонта может потребоваться собрать и разобрать карбюратор, почистив внутри жиклёры и каналы.

Чтобы двигатель работал без перебоев, на нем нужно настроить систему клапанов. Для этого в комплекте с агрегатом имеется инструкция по проведению работ, а также указана правильность и последовательность их выполнения.

Перед началом эксплуатации необходимо почистить все элементы, подтянуть болты и узлы.

Эксплуатация

Если выполнять указанные ниже действия, то агрегат будет работать бесперебойно и долго. Среди них основные такие:

ножи при установке навесного оборудования должны быть направлены по ходу движения;
если колёса пробуксовывают, необходимо утяжелить устройство;
заливать рекомендуется только чистое топливо;
в холодных условиях при запуске мотора нужно закрывать задвижку поступления воздуха в карбюратор;
периодически рекомендуется чистить фильтры по топливу, маслу и воздуху.

Ремонт

Это устройство, как и любые другие агрегаты, во время эксплуатации может выходить из строя, периодически требуя ремонта. При этом следует отметить, что некоторые узлы нельзя ремонтировать, а нужно полностью заменять. Чтобы произвести ремонт своими силами, надо иметь некоторые навыки, что позволит быстро устранить поломку. Наиболее часто выходит из строя именно редуктор. В таком случае будут проявляться следующие моменты:

движение рывками;
вытекание масла.

А также могут возникать и другие неприятности, например, нет искры на свече или закоксовались поршневые кольца. Все неисправности нужно устранять как можно быстрей или в ближайшее время — в зависимости от степени их серьезности. Что-то можно отремонтировать самостоятельно.

Если нет навыков в какой-то сложной технической проблеме, то рекомендуется обращаться на станции техобслуживания или к частным специалистам, которые занимаются ремонтом таких машин.

Сейчас есть много сервисных центров, которые предоставляют свои услуги по доступной стоимости.

Средний расход топлива на этом агрегате составляет 1,7 л за час работы, а емкость бака 3.6 л. Этого хватает для того, чтобы проработать беспрерывно 2–3 часа до заправки. Средняя стоимость мотоблока может варьироваться в зависимости от места продажи, наличия и вида навесного оборудования, а также прочих моментов. В среднем нужно рассчитывать на цену от 10 до 15 тыс. руб.

Зная все достоинства и недостатки этого мотоблока, каждый может сделать правильный выбор при покупке. Чтобы обезопасить себя и приобрести действительно качественную машину, рекомендуется выбирать агрегат оригинального производства с сертификатом качества и всеми необходимыми документами.

Источник

Конструкция и назначение
Навесное оборудование
Обкатка
Преимущества
Сборка
Эксплуатация
Ремонт

Конструкция и назначение

Среди основных конструктивных особенностей данного мотоблока можно отметить следующие.

Трансмиссия. В этом узле объединяется редуктор и сцепление. Техника имеет 3 скорости, которые переключаются с помощью рукоятки на руле. Может развивать скорость до 12 км/ч и перевозить до полутонны груза.
Рама. Состоит из двух угольников, которые служат для монтажа и закрепления мотора с редуктором. А также имеется в задней части приспособление для навесных орудий.
Мотор. Располагается на раме и является лучшим из всех предложенных вариантов. Заявленный производителем моторесурс агрегата составляет 5 000 часов, но при правильной эксплуатации и своевременном обслуживании может прослужить дольше. Особенностью является наклонный поршень, который располагается в чугунной гильзе, а распредвал находится в верхней части двигателя и закреплен на подшипниках. За счёт этого удается обеспечить небольшую массу мотора с довольно приличной мощностью (9 лошадиных сил). Охлаждается агрегат воздушным способом, чего достаточно для работы даже в жарких условиях. Для обеспечения легкого запуска мотора производится модернизация выключателя зажигания, но мотоблок в стандартной комплектации поставляется с механическим компрессором, благодаря чему мотор можно завести стартером даже при минусовой температуре.

Механизм сцепления. Он состоит из ремня, а также натяжного устройства и пружины.
Колёса пневматические, могут работать независимо друг от друга, так как приводятся в движение отдельными механизмами.
Есть также ограничитель глубины, который устанавливается в задней части рамы. С его помощью можно регулировать глубину вхождение плуга в землю.

Навесное оборудование

На агрегат могут устанавливаться такие навесные приспособления:

окучиватель;
плуг;
приспособление для сборки и высадки картофеля;
фрезы;
помпа и прочее.

Обкатка

Кроме того, после проведения обкатки нужно произвести замену масла и фильтров.

Преимущества

надежность;
долговечность;
низкий уровень шума;
доступная цена;
простота эксплуатации.

Сборка

Напор бензина, поступающего в двигатель через карбюратор, регулируется с помощью языкового приспособления, которое отжимается или поджимается в зависимости от количества поступающего топлива в карбюратор. Недостаток топлива можно определить по тому, как идет белый дым из выхлопной трубы. Превышение количества топлива в камере сгорания является причиной того, что «чихает» двигатель во время работы или вовсе не заводится. Регулировка топлива дает возможность настроить нормальную работу агрегата в зависимости от потребностей в сочетании с мощностью двигателя. Для проведения более серьезного ремонта может потребоваться собрать и разобрать карбюратор, почистив внутри жиклёры и каналы.

Перед началом эксплуатации необходимо почистить все элементы, подтянуть болты и узлы.

Эксплуатация

ножи при установке навесного оборудования должны быть направлены по ходу движения;
если колёса пробуксовывают, необходимо утяжелить устройство;
заливать рекомендуется только чистое топливо;
в холодных условиях при запуске мотора нужно закрывать задвижку поступления воздуха в карбюратор;
периодически рекомендуется чистить фильтры по топливу, маслу и воздуху.

Ремонт

движение рывками;
вытекание масла.

Если нет навыков в какой-то сложной технической проблеме, то рекомендуется обращаться на станции техобслуживания или к частным специалистам, которые занимаются ремонтом таких машин.

Сейчас есть много сервисных центров, которые предоставляют свои услуги по доступной стоимости.

Обзор мотоблока «Нева» с двигателем Subaru в видео ниже.

Источник

Мотоблоки НЕВА

21.01.2019

312 просмотров

Первый мотоблок Нева был выпущен ЗАО «Красный Октябрь-Нева» в 1984 году, многие модели, изготовленные даже по старым инженерным стандартам, служат верой и правдой до сих пор, так же хорошо, как и в те времена, когда они были новыми.

Руководства по экcплуатации к мотоблокам НЕВА

Инструкции по эксплуатации мотоблока Нева МБ 1 с двигателями ДМ-1 и ДМ-1Д
Руководство по эксплуатации мотоблока Нева МБ 1 с двигателями Robin Subaru и Briggs&Stratton
Инструкция по эксплуатации к мотоблоку Нева МБ 2Б-6,5RS

Руководства по эксплуатации к двигателям мотоблоков НЕВА

Руководство по эксплуатации двигателей Robin Subaru EX13 EX17 EX21 EX27
Двигатель Robin Subaru EY15-3D/EY20-3D/EY17-3D/EY28-3D
Инструкция по эксплуатации для двигателей Robin Subaru EY15-3D, EY20-3D, EY28D
Каталог деталей двигателя Robin Subaru EY20-3D
Инструкция по эксплуатации к двигателю Briggs&Stratton Series 750
Сравнение характеристик двигателей Robin Subaru, Honda, Briggs&Stratton и Kohler

Разная документация к мотоблокам НЕВА

Регулировка переключателя передач мотоблока НЕВА МК-200

среднее 0.00 (0% score) — 0 голосов

Источник

Лидирующие позиции среди отечественных производителей мотоблоков занимает Санкт-Петербургский завод ЗАО «Красный Октябрь – Нева». На производственных линиях предприятия собираются и вводятся в эксплуатацию многочисленные модификации мотоблоков Нева МБ-2, достойно зарекомендовавших себя в огородах, садах, на дачных участках, в фермерских хозяйствах РФ и странах ближнего зарубежья.

Нева МБ-2 – ваш незаменимый помощник
Устройство мотоблока: качество и надежность
Технические характеристики
Особенности агрегатов Нева серии МБ-2
Впечатляющая линейка двигателей
Трансмиссия
Комплектация
Отзывы владельцев Нева МБ-2
Стоимость новых и б/у моделей
Инструкция по эксплуатации
Фото-галерея
Подборка видео
Модельный ряд

Эффективность, высокая производительность, надежность, многофункциональность – основные критерии, благодаря которым мотоблок Нева МБ-2 снискал себе завидную популярность. Это самый покупаемый агрегат в России.

к содержанию ↑

Нева МБ-2 – ваш незаменимый помощник

Работа на земле – это нелегкий труд. Для тех, кому надоело вручную вскапывать грядки и окучивать картошку, мотоблок Нева 2 подойдет как нельзя лучше. И причина этого в его многопрофильности и широком спектре применения. Использование навесного и прицепного оборудования, разработанного специально для мотоблока Нева, дает возможность выполнять следующие виды работ:

вспашка, боронование, культивация грунта;
прополка и окучивание грядок;
посадка, уборка картофеля;
перевозка сельхозинвентаря, собранного урожая, других грузов с использованием специального прицепа;
заготовка кормов для домашних животных при помощи роторной сенокосилки;
механизация работы по уборке снега, опавшей листвы, грунтовых наносов;
с подсоединенным водяным насосом мотоблок Нева 2 сможет обеспечить участок водой для полива.

Перед приобретением мотоблока необходимо определится с целью его покупки, размерами обрабатываемых участков. Для выполнения агротехнических работ на небольших площадях с нетяжелыми грунтами нет смысла покупать мощный мотоблок, учитывая, что от этого напрямую зависит его стоимость и расход топлива.

к содержанию ↑

Устройство мотоблока: качество и надежность

Простота устройства и высокое качество деталей всех модификаций мотоблока Нева МБ–2 гарантирует его безупречную работу даже на тяжелых почвах и целине.

Основные узлы мотоблока Нева МБ-2:

двигатель со стартером и топливным баком;
клиноременная передача с функциями сцепления;
редуктор шестеренчато-цепной конструкции;
мощная базисная рама с кронштейном для крепления навесного и прицепного оборудования;
ходовая часть, представленная парой колес, закрепленных на полуосях;
органы управления, состоящие из руля с рукоятками управления режимом работы двигателя.

Проверенная годами эксплуатации, данная конструкция мотоблока МБ2 дает возможность ее владельцу качественно и без лишнего напряжения обслуживать все составляющие мини-трактора. При этом ремонтом и заменой исчерпавших моторесурс деталей можно заниматься самостоятельно или доверится механику с небольшим опытом работы.

к содержанию ↑

Технические характеристики

Тип мотоблока по ГОСТ 28523-90	Средний
Размеры мотоблока (не более)	Длина: 1740 мм Ширина: 650 мм Высота: 1300 мм Длина моделей 1991 года: 1640 мм Ширина моделей 1991 года: 600 мм Высота моделей 1991 года: 1220 мм
Масса сухая (не более)	100 кг Моделей 1991 года: 86 кг
Тяговое усилие на транспортных колесах с грузом 20 кг (не менее)	170 кГс
Поступательная скорость при перестановке ремня при оборотах двигателя 3600 об/мин	Первая передача: 3,01 км/ч Вторая передача: 11,45 км/ч Задний ход: 2,57 км/ч Моделей 1991 года: Первая передача: 3,3 км/ч Вторая передача: 12 км/ч Задний ход: 2,5 км/ч
Работоспособность изделия при температуре окружающего воздуха	от -25 °C до +35 °C Моделей 1991 года: от -5 °C до +35 °C
Угол поперечной статической устойчивости (не менее)	15 градусов Моделей 1991 года: 13 градусов
Вал отбора мощности (BОM) по ГОСТ 28524-90	Шкив боковой под клиноременную передачу, расположенный перпендикулярно к продольной оси симметрии мотоблока.
Ходовая система	Одноосная, колесная формула 2×2
Дорожный просвет	140 мм Моделей 1991 года: 145 мм
Муфта сцепления	Постоянно выключенная, механизм включения – натяжной ролик для клинового ремня
Редуктор	Механический, шестеренчато-цепной, с механизмом отключения одного из валов редуктора
Число передач	Четыре передачи – переднего хода Две передачи – заднего хода
Шина	Пневматическая – 4,0×10; 4,5×10; 16×6,50-8 Литая – 5,0×12
Колея	Переменная, ступенчато регулируемая
Ширина колеи	Нормальная: 320 мм С удлинителями: 570 мм С удлинителями моделей 1991 года: 565 мм
Радиус поворота	1,1 м
Диаметр фрез-культиваторов	360 мм
Ширина захвата	6 фрез: 1,26 м 4 фрезы: 0,81 м Моделей 2013 года: 6 фрез: 1,27 м 4 фрезы: 0,86 м Моделей 1991 года (8 фрез): 1,2 м
Глубина обработки почвы	до 20 см
Рулевое устройство	Штанговое, с возможностью промежуточных установок руля в вертикальной и горизонтальной плоскостях
Двигатель	4-х тактный, карбюраторный, бензиновый, одноцилиндровый с принудительным воздушным охлаждением и ручным запуском

к содержанию ↑

Особенности агрегатов Нева серии МБ-2

Несложное устройство мотоблока не говорит о его низкой функциональности. Все модели серии Нева МБ–2 органично объединяют в себе высокопроизводительные модификации зарубежных двигателей и высокотехнологичные и эффективные конструкторские решения отечественных разработчиков.

Конкурентоспособность мотоблока МБ-2 обеспечивается:

наличием автоматического декомпрессора, что облегчает запуск двигателя при любых погодных условиях;
плавной и бесперебойной работой двигателя, которая обеспечивается подшипниками шарикового типа на основных опорах коленчатого вала;
гильзой поршня, изготовленной из чугуна, это дает возможность продлевать моторесурс двигателя путем подбора компрессионных колец большего диаметра без замены цилиндра и поршня;
качественным воздушным фильтром, который увеличивает эксплуатационные возможности мотоблока;
возможностью блокировки левого колеса, что обеспечивает маневренность агрегата, с радиусом разворота равным ширине изделия;
низким уровнем шума и вибрации, эргономичностью системы управления, это позволяет комфортно работать продолжительное время;
широким диапазоном рабочих скоростей мотоблока, обеспечивающим качественную обработку грунта любой сложности.

50% успеха в обеспечении бесперебойности работы двигателя и снижении расхода топлива зависит от правильности регулировки подачи поступающего в поплавковую камеру карбюратора топлива.

Согласно инструкции настройка производится на горячий двигатель путем затяжки либо отпускания регулировочных винтов газа.

к содержанию ↑

Впечатляющая линейка двигателей

Неслучайно особое внимание производитель уделил подбору ДВС для своего детища. От эксплуатационных возможностей двигателя зависит не только производительность мотоблока МБ2, но и его стоимость.

Мотоблоки, снабженные японскими двигателями Honda GX-200 с рабочим объемом 196 см³, обеспечивают мощность в 5,8 л. с., позволяют обрабатывать легкие грунты с захватом до 168 см.
Двигатели Robin-Subaru с объемом 211 см³ и мощностью 7-7,5 л. с. обеспечат обработку любых типов грунтов, включая целину, при этом данные двигатели имеют небольшой расход топлива.
Бензиновый двигатель американского производителя Briggs & Stratton мощностью до 10 л. с. с горизонтальным расположением коленчатого вала обладает улучшенными техническими характеристиками, увеличивающими срок его службы и повышающими экономию топлива. Данная комплектация дает возможность использовать культиваторы с шириной обработки грунта в диапазоне 86-127 см.
Двигатель ДМ-1 с рабочим объемом 316 см³ (315-317) и средней номинальной мощностью 6 л. с. представляет собой типовой вариант 4х-тактного бензинового двигателя с верхним расположением клапанов газораспределения. Отличается простотой в обслуживании и небольшими расходами на ремонт.

Каждый двигатель для мотоблока Нева МБ-2 имеет свои достоинства. Выбор нужного силового агрегата рассчитывается по простой формуле: 1 л. с. мощности соответствует 20 см захвата плуга.

к содержанию ↑

Трансмиссия

Основной элемент трансмиссии мотоблока Нева МБ-2 – редуктор. Его задача изменение передаточного отношения и сообщение вращательного движения колесам. С этим заданием успешно справляется запатентованная разработка инженеров-конструкторов ЗАО «Красный Октябрь – Нева» многоскоростной редуктор «МультиАГРО».

Применение технологии «МультиАГРО» на мотоблоках модели Нева МБ-2 позволило:

увеличить количество передач до трех вперед и одной назад, что позволяет подобрать подходящую скорость при выполнении различных агротехнических и хозяйственных работ;
повысить передаточное отношение, что существенно улучшает тяговые характеристики мотоблока без увеличения нагрузок на двигатель;
регулировать скорость движения правого и левого колес, это повысило маневренность мотоблока;
существенно экономить на времени, трудозатратах и топливе, работая в комфортном режиме на различных по вязкости грунтах.

Благодаря своим неоспоримым преимуществам бренд мотоблоков Нева МБ-2 зарекомендовал себя как надежная рабочая лошадка у сельских тружеников нашей страны, и далеко за ее пределами.

к содержанию ↑

Комплектация

Стандартная сборка мотоблока состоит из:

рамы;
двигателя;
редуктора;
клиноременной передачи;
механизма сцепления (натяжного ролика приводного ремня);
рулевой колонки с рукоятками руля и органами управления работой двигателя и трансмиссии;
шкива отбора мощности;
кронштейна для навесного оборудования;
колес пневматических 2 шт.;
сцепной скобы;
ограничителя глубины культивации почвы.

Штатный комплект мотоблока включает в себя:

фрезы-культиваторы – 4 шт. (16 ножей) либо 6 шт. (24 ножа)
ступицы с комплектом крепежных элементов – 2 шт.
удлинители полуосей колес – 2 шт.
крыло – 2 шт.
ограничитель
ремешок крепежный
валик (для 6 фрез) – 2 шт.
инструкция по эксплуатации

Комплект сменного оборудования для моделей образца 1991-1992 года включает:

фреза-культиватор – 6 шт.
валик – 2 шт.
стопор – 12 шт.
удлинитель полуоси – 2 шт.
груз колесный – 2 шт.

Стандартная комплектация дополнительным оборудованием и деталями может меняться в зависимости от модели и модификации МБ-2.

к содержанию ↑

Отзывы владельцев Нева МБ-2

Приобрел мотоблок Неву МБ-2 с двигателем Субару для дачного участка в начале сезона. В принципе работой агрегата доволен, достаточно мощный и надежный. Как недостаток отмечаю погрешности заводской сборки. Болты, гайки не затянуты, кое-где забыли поставить или сэкономили на шайбах и граверах. Пришлось самому устранять недочеты. Но общих впечатлений от мотоблока это не испортило.

Алексей Хамитов, Казань

Для моего фермерского хозяйства данная техника вещь незаменимая. Пользуюсь Невой с российским двигателем уже 5 лет. В эксплуатации недорогой, расход топлива приемлемый. Нравится маневренность мотоблока, разворачивается практически на месте. Каждый год засаживаю, окучиваю и собираю 1,5 га картошки, во время работы даже вспотеть не успеваю. Рекомендую такую технику родственникам и знакомым.

Валентин Владимирович Жевняк, Витебск

К новому мотоблоку Нева МБ-2 пока претензий нет. Мощность на высоте, тяговые усилия в норме, особенно впечатлила способность пахать сбитую почву, даже грунтовую дорогу перепахал не напрягаясь. Не понравилась низкая скорость с прицепом, пока проехал 2 км от участка до дома чуть не уснул. Понимаю, что это не мотоцикл, но все-таки хотелось бы что-нибудь пошустрее.

Евгений Копылов, Воронежская обл.

В мотокультиваторе Нева МБ-2 привлекло соотношение цены и качества. И в целом я не ошибся. Мотоблок стоит тех денег, которые я заплатил. Работает на даче второй сезон без поломок. Зимой храню свой м/б в гараже, легко помещается в прицеп и перевозится, пашет как настоящий трактор, и главное экономит силы, нервы и время. В общем, удобная вещь. Советую.

Вернодуб Михаил, Самара

Работа с таким агрегатом приносит наслаждение и желание продолжать свою садоводческую карьеру. Нева МБ-2 значительно упрощает работу по уходу за садом. Мне уже 68 лет, поэтому вручную обработать почву я не могу, Нева пришла мне на помощь. Спасибо производителям и моему внуку, который посоветовал купить мотоблок этой марки.

Анатолий Иванович, Пензенская обл.

к содержанию ↑

Стоимость новых и б/у моделей

Учтите, что цены актуальны на апрель 2019-го. Актуальные цены можете найти здесь.

Нева МБ-2 можно купить от завода производителя в зависимости от модификации по цене от 42590 до 51990 рублей. Средняя стоимость в интернет-магазинах составляет:

МБ-2С – 48500 руб.
МБ-2Б – 44700 руб.
МБ-2Н – 47000 руб.
МБ-2К – 33000 руб.

Обычно стоимость б/у моделей МБ-2 выше рыночных цен, потому что мотоблок продают в основном с дополнительным навесным и прицепным оборудованием. Но цена самого «бу» агрегата выходит ниже новых моделей примерно на 4-12 тысяч рублей в зависимости от состояния аппарата.

Среди «бывших в употреблении» моделей старого образца обычно продают МБ-2К-6.2, который в среднем стоит 33 тыс. руб.

к содержанию ↑

Инструкция по эксплуатации

Скачать руководство по эксплуатации (2013 г.)

Руководство по эксплуатации 2016 года

Инструкция по эксплуатации МБ-2 МультиАГРО 2017 г.

Скачать инструкцию по эксплуатации моделей 1992 года

Каталог запчастей МБ-2 МультиАГРО 2017 г.

к содержанию ↑

Фото-галерея

к содержанию ↑

Подборка видео

Модели мотоблоков Нева МБ-2

5.5 л. с.

МБ-2Б-5.5

Источник
