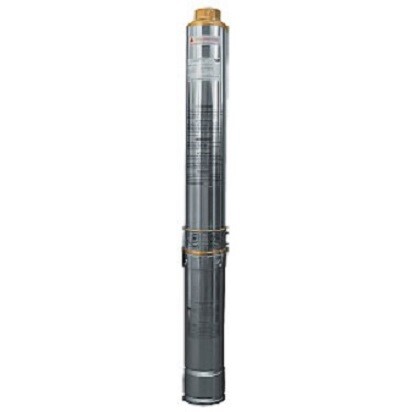

Скважинный насос Беламос TF3-80
кабель 1,5 м

• Диаметр насоса Belamos TF3-80 – 3˝ дюйма (75 мм),
• максимальный напор столба воды 85 метров,

Скважинный насос Belamos TF3-80 идеально подходит для работы в системах автоматического водоснабжения на основе насоса, реле давления и гидроаккумулятора с высотой подъема с глубины до 55 метров (в этом случае рабочее давление на уровне земли будет около 3 атм.)

Belamos TF-3 Технический паспорт, руководство по эксплуатации

Технические характеристики насоса БЕЛАМОС TF3-80

Максимальная мощность двигателя, Вт	1000
Максимальный рабочий ток, А	4,5
Максимальная производительность, м³/час	2,7
Максимальная высота подъема воды, м	85
Диаметр выходного соединения, дюйм	1
Длина кабеля питания, м	1,5
Максимальная глубина погружения, м	80
Диаметр насоса, мм	75
Высота насоса, мм	1065
Вес насоса, кг	16
Степень защиты	IPX8
Класс изоляции	B
Класс защиты	I
Температура воды	1°C—40°C
Температура окружающей среды	1°C—40°C
Электропитание, В/Гц	220/50
Содержание механических примесей не более	180 г/м³
Срок гарантийного обслуживания	2 года

Производительность насоса TF3-80

Область применения

Электронасос бытовой центробежный, погружной, многоступенчатый c плавающими колесами BELAMOS TF3 предназначен для подачи воды, в том числе питьевой, из скважин внутренним диаметром 80 мм и более, а также из шахтных колодцев, резервуаров и открытых водоемов для полива, с содержанием песка не более 180 г/м³. Применяются для работы в системах автоматического водоснабжения дач, индивидуальных домов, коттеджей и пр. Температура воды должна быть не более 35ºС и не менее 1ºС.

Особенности

• Встроенный обратный клапан с пружиной из нержавеющей стали(выполняет защитные функции, для автоматических систем водоснабжения необходима установка дополнительного обратного клапана).
• Увеличенное количество ступеней насоса и специальный материал и форма лопаток обеспечивают стабильный напор в широком диапазоне расхода воды.
• Легкий монтаж и демонтаж – конструкция насосной части, в отличие от аналогов, предусматривает возможность
  обслуживания (чистки) насосной части в бытовых условиях, не обращаясь в специализированную мастерскую. Для разборки насосной части достаточно просто отвернуть верхнюю крышку или нижний фланец насосной части.
• Комплектуется кабелем, вилкой с заземляющим контактом.

Конструктивные характеристики
Корпус насоса: нержавеющая сталь
Рабочее колесо: полимер (рабочие колеса и лопаточные отводы изготовлены из материала, имеющего высокую износоустойчивость при перекачивании воды с содержанием песка)
Рабочий конец вала: нержавеющая сталь
Механическое уплотнение: керамика – графит — NBR
Электродвигатель:

1. Однофазный с масляным охлаждением
2. Стабильно работает в условиях больших перепадов напряжения, обмотка рассчитана на 220В±10%
3. Надежно защищен от проникновения воды при погружении его на глубину до 80м от зеркала воды, что позволяет эксплуатировать насос в малодебитных скважинах
4. Двигатель находится в масляной ванне для лучшего охлаждения и защиты от воды
5. Термозащита имеет принудительную активацию, что исключает поломку электродвигателя в аварийных ситуациях

Режим работы мотора: S1 (продолжительный)

Скважинные насосы — главный элемент создания автономной системы водоснабжения. Они помогают людям получать чистую воду в местах, где отсутствует централизованное водоснабжение.

Огромной выбор из разных типов насосов для скважин можно найти у компании Беламос, которая на протяжении 19 лет производит насосное оборудование.

Что это за оборудование?

Погружные насосы БЕЛАМОС — это устройства, разработанные для перекачки жидкостей из скважин разной глубины. Они безупречно справляются с подъемом воды независимо от диаметра ствола скважины и применяются для работы во время прокачки скважин после бурения.

Насосы не боятся повышенного содержания песка, поэтому активно используются в частных дома с целью организации автономной системы водоснабжения.

Состоит оборудование из нескольких элементов, в число которых входят следующие детали:

• непосредственно сам насос;
• погружной электродвигатель;
• водоподъемный трубопровод;
• система автоматического управления;
• оборудование устья скважины.

В зависимости от модели насосы БЕЛАМОС представлены в нескольких исполнениях, отличающиеся формой конструкции: колеса, закрытого типа, цилиндрическими обоймами, литыми лопаточными отводами.

Устройство и принцип работы

Основное количество продукции Беламос относится к виду глубинных насосов центробежного типа. Именно поэтому они отличаются от других устройств довольно сложной конструкцией.

На двигателе такого насоса находится устройство под названием лопаточный отвод. Проблема перегрева решается за счет того, что подшипники, находящиеся внутри конструкции, постоянно охлаждаются из-за контакта с водой при откачивании.

Основной принцип работы глубинного насоса центробежного типа заключается в следующем:

1. При работе внутреннего рабочего колёса в области периметра лопастей возникает центробежная сила.
2. Она выталкивает воду из всасывающего устройства в напорный канал.
3. Затем вода продолжает свой путь до попадания в трубопровод.

Корпусы насосов от фирмы Беламос изготавливается из высококачественной нержавеющей стали, что гарантирует долговечность и эффективность работы устройства.

Дополнительное преимущество насоса заключается в том, что все составляющие материалы способны противостоять разным химическим веществам.

Плюсы и минусы

Плюсы:

• компактное строение;
• бесшумная работа даже на небольшой глубине;
• отсутствие вибрации;
• быстрое заполнение бочки в течение пяти минут (220 л);
• идеальное сочетание цены и качества.

Существует несколько небольших минусов:

1. Частота включения двигателя обратно пропорциональна его мощности. Именно поэтому небольшие двигатели могут находиться во включенном состоянии до 100 раз за час. В дальнейшем это сказывается, на продолжительности работы устройства.
2. Маленький гидроаккумулятор. У насосов возникают проблемы со своевременной подачей давления. Однако часто такая проблема связана с неправильной эксплуатацией всасывающего шланга.

Для каких скважин подходят?

Насосы Беламос универсальны. Они предназначены для установки в следующих категориях скважин:

1. Артезианская. В фирме продаются мощные насосы, которые способны качать воду с большой глубины.
2. На песок. Особый вид скважины, при котором происходит бурение земли до 40 м в глубину. Именно на этом расстоянии появляются слои водоносных песков.
3. Абиссинские. Глубина небольшая: максимум 15 м.

Все погружные насосы от фирмы Беламос подразделены на несколько категорий, которые отличаются разными характеристиками.

TF

Эта серия разработана для установки в трубы диаметром не менее 90 мм. Они обеспечивают подачу воды температурой от 0–40 градусов, с содержанием частиц песка не больше 150 г на 1 м3.

Оборудование обладает электродвигателем с масляным охлаждением, обеспечивающим защиту от перегрева. Мощность колеблется от 400 до 1400 Вт в зависимости от модели.

Серия 3TF отлично подходит для подачи очищенной воды из скважин диаметром 80 мм. Существует возможность опускать оборудование на глубину до 85 м, что является максимальным показателем для безопасной работы устройства. Их конструкция и принцип работы абсолютно одинаковый с серией TF, но производительность немного ниже.

Несколько моделей серий ТF и 3TF:

1. TF3-60. Стоимость — 12 300 ₽. Диаметр — 75 мм. Сделан из высококачественной нержавеющей стали. Присутствует защита от перегревания. Допустимое содержание песка в воде 180 г. Отзывы читайте здесь.
2. TF-80. Стоимость — 18 500 ₽. Диаметр — 96 мм. Материал — нержавеющая сталь высокого качества. Защита от перегрева осуществляется за счёт масла. Может работать при нестабильном напряжении. Отзывы читайте здесь.
3. TF-100. Стоимость — 24 200 ₽. Диаметр 96 мм. Корпус — нержавеющая сталь высокого качества. Возможное содержание песка в воде до 180 г. Присутствует система охлаждения, работающая благодаря маслу. Кабель — 65 м. Отзывы читайте тут.

Видео-обзор скважинного насоса Беламос ТФ3-60:

JNR

Экологически безопасные модели, так как при их производстве компания использует только сплав из нержавеющей стали. Они применяются для перекачки жидкости в скважинах диаметром более 100 мм. Популярными моделями этой серии являются:

1. JNR 10 M. Насос в диаметре 96 мм с сетевым шнуром в 20 м. Максимальный напор устройства 80 м, при этом мощность 750 Вт.
2. JNR 40/5. Бесшумно перекачивает только чистую воду с частицами не более 2 мм. Высота подъема 95 м, а максимальная мощность 900 Вт. Отзывы читайте тут.
3. 3JNR-90 3.2. Устройство подает напор в 90 м, обладая производительностью 3 м3/ч. Мощность при этом составляет 890 Вт.

Устройства обладают разной ценовой политикой, и средняя цена таких насосов составляет около 11.000 рублей.

TS

Серия премиум-класса с усовершенствованными характеристиками. Их максимальная производительность достигает 11000 л/час. Модели TS обладают высокой эффективностью, мощностью и увеличенным количеством ступеней насоса:

1. 4TS125/11. Корпус конструкции выполнен из лучшей нержавеющей стали, обладающей высоким показателем износоустойчивости.

   Производительность составляет 11000 л/ч, мощность 4000 Вт, а диаметр 98 мм. Средняя цена 53 000 руб.

2. 4TS85/20. Производительность оборудования составляет 20000 л/ч, мощность 4000 Вт, а диаметр насоса 98 мм. В интернет-магазинах цена на представленную установку составляет 49 000 руб.
3. 4TS115/20. Устройство с производительностью в 20000 л/ч, мощностью двигателя 5500 Вт и диаметром в 98 мм. Стоимость насоса составляет около 63000 руб. в зависимости от магазина.

Применяются насосы серии ТS в коттеджных поселках, сельскохозяйственных предприятиях или частных домах.

SP

Модели серии SP являются представителями винтовых электронасосов. Они перекачивают воду через движение винтового ротора, который создает разряжение для потока воды. Серия пользуется популярностью благодаря хорошим показателям цены и качества.

Всего на рынке представлено два типа винтовых электронасосов от фирмы Беламос:

1. SP 40. Стоимость — 7 800 ₽. Материал — нержавеющая сталь. Масляная ванна для охлаждения двигателя. Высота подъема воды 95м. Диаметр 96 мм. Отзывы читайте здесь.
2. SP 70. Стоимость — 11 500 ₽. Диаметр 96 мм. Двигатель с системой защиты от перегрева. Отзывы читайте тут.

Эти модели поднимают воду из глубины до 260 м и обладают производительностью в 1600 л/час.

TM

Серия насосов Беламос TM основана на вихревом принципе работы. Они отлично перекачивают воду с небольшим содержанием частиц песка 40 гр/м3. Примеры моделей:

1. TM 10-100. Стоимость — 15 700 ₽. Диаметр 96 мм. Защита от перегрева. Кабель — 20 м.
2. TM 10-60. Стоимость — 11 900 ₽. Диаметр 96 мм. Кабель 20 м. Отзывы читайте здесь.
3. TM 10-P. Стоимость — 11 500 руб. Диаметр 96 мм. Материал — нержавеющая сталь. Отзывы читайте здесь.

Модели, представленные выше, отлично функционируют на глубине до 30 м.

Как подключить и обслуживать?

Этапы подключения:

• сначала нужно выложить все элементы установки, находящиеся внутри коробки;
• собрать трубопровод, используя вложенное руководство;
• провести спуск на тросе, установить и закрепить в скважине погружной насос;
• трубопровод соединить с помпой;
• подключить устройство к электричеству;
• отрегулировать давление в зависимости от своих параметров.

Отзывы

Пользователи насосов для скважины Беламос подчеркивают производительность устройства и мощный напор воды. Однако в редких случаях компания производит бракованные модели, которые можно легко обменять на новые. Это прослеживается по отзывам из маркетплейсов.

Каждая серия насосов имеет отличные отзывы пользователей и активно используется для обустройства домашних систем водоснабжения. Они сочетают в себе высокое качество, доступную цену и длительный срок эксплуатации.

Заключение

Компания Беламос выпускает продукцию с разной конструкций и техническими характеристиками, поэтому каждый сможет подобрать для себя модель, соответствующую всем необходимым параметрам.

Скважинный Насос BELAMOS TF3-80

1000 Вт, 50 л/мин, глубина — 40 м, высота — 85 м
подробнее

Код товара: 1232047

Cкважинный погружной центробежный насосс TF3-80 предназначен для подачи чистой воды с рекомендованной глубины до 50 метров.

Создаваемое давление в системе в уровне установки насоса 8,5 Бар

Насос снабжен кабелем длинной 50 метров.

Использование насоса на больших чем 50 м грубинах возможно, но чем глубже он будет опущен тем меньшее свободное давление в системе останется. Из расчета потери давления 10 м глубины = 1 Бар.

Потери давления по горизонтали расчитываются исходя из пропорции 100 м длинны = 1 Бар.

Преимущество центробежного насоса — плавное наростание давления в системе, что положительно влияет на срок службы автоматики системы, гидроаккомуляторов и иключает эфект гидроудара при включении.

На сам насос обязательно нужно установить обратный клапан c диаметром подключения 1″, для исключения самопроизвольного стока воды обратно в скважину и потери давления в системе.

Используется данный насос для подачи воды в дом или для полива сада при скважинах с средней глубиной. Для больших глубин рекомендуется расмотреть насосы серии TF3 с большим индексом.
