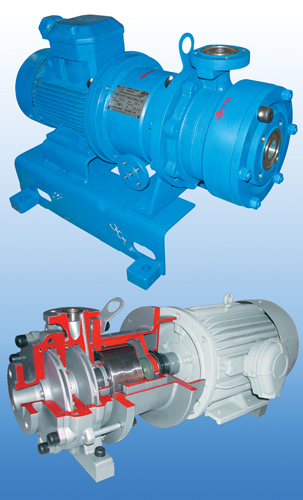

ОСОБЕННОСТИ КОНСТРУКЦИИ И ОБЛАСТИ ПРИМЕНЕНИЯ ХИМИЧЕСКИХ НАСОСОВ ГХМ:
- абсолютная герметичность рабочей полости по отношению к окружающей среде, достигаемая с помощью неподвижного экрана, выполненного из нержавеющих сталей, сплавов или технической керамики;
- малые строительные размеры;
- передача крутящего момента системой постоянных магнитов SmCo или NdFeB;
- проточная часть выполнена из нержавеющих сталей и сплавов;
- перекачивание химически активных и токсичных жидкостей, нефтепродуктов;
- объемное содержание твердых неабразивных включений в рабочей среде до 0,5%
размером до 0,2 мм; - рабочая температура от минус 40° до плюс 400°С;
- применение на ОПО для перекачивания химических, токсичных, пожаровзрывоопасных продуктов, в том числе при повышенной температуре;
- минимальный объем регламентных работ на протяжении всего срока службы, не требуют систем обвязки для подачи затворной жидкости;
- высокие антикавитационные качества, возможно изготовление с предвключенной осевой ступенью (шнеком);
- изготавливаются по ТДФА.062443.300ТУ;
- соответствует ТР ТС 004, 010, 012
- Лицензии на конструирование и изготовление оборудования для ядерных установок.
Инновационные решения и оригинальные конструкции герметичных агрегатов серии ГХ защищены Патентом РФ № 57846.
МАТЕРИАЛЫ ПРОТОЧНОЙ ЧАСТИ:
|
ЭКРАН |
Тип насоса | Подача м³/ч | Напор, м | Обозначение по ИСО | Частота вращения привода, об,мин | D1/D2 | d1/d2 | n1/n2 | a | h1/h2 | f | Lmax | L1max | Bmax | Hmax | Эл/дв max | Масса, кг, не более |
ГХМ 0,7/8 | 0,7 | 8 | — | 1400 | 32/20 | 100/75 | 4/4 | 60 | 132/160 | 255 | 560 | 600 | 360 | 400 | 63В4 | 70 |
ГХМ 1,5/8 | 1,5 | 8 | — | 1450 | 32/20 | 100/75 | 4/4 | 70 | 255/132 | 160 | 560 | 600 | 360 | 440 | 71В4 | 80 |
ГХМ 1,5/32 | 1,5 | 32 | — | 2950 | 32/20 | 100/75 | 4/4 | 60 | 250/132 | 160 | 650 | 700 | 390 | 530 | 100S2 | 100 |
ГХМ 1,5/70 | 1,5 | 70 | двухступ. | 2950 | 32/20 | 100/85 | 4/4 | 108 | 300/145 | 108 | 800 | 700 | 390 | 560 | 100L2 | 170 |
ГХМ 3/32 | 3 | 32 | 32-20-160 | 2950 | 32/20 | 100/75 | 4/4 | 70 | 255/132 | 160 | 700 | 700 | 390 | 540 | 100S2 | 120 |
ГХМ 3/40 | 3 | 40 | — | 2950 | 32/20 | 100/75 | 4/4 | 70 | 255/132 | 160 | 700 | 700 | 390 | 540 | 100L2 | 180 |
ГХМ 3/65 | 3 | 65 | двухступ. | 2950 | 32/20 | 100/75 | 4/4 | 125 | 315/132 | 160 | 850 | 700 | 390 | 560 | 100L2 | 180 |
ГХМ 6,3/12,5 | 6,3 | 12,5 | 50-32-200 | 1450 | 50/32 | 125/100 | 4/4 | 80 | 280/160 | 180 | 620 | 700 | 390 | 550 | 90L4 | 130 |
ГХМ 6,3/32 | 6,3 | 32 | 40-25-160 | 2950 | 40/25 | 110/85 | 4/4 | 80 | 275/132 | 160 | 700 | 700 | 390 | 540 | 100S2 | 130 |
ГХМ 6,3/42 | 6,3 | 42 | — | 2950 | 40/25 | 110/85 | 4/4 | 80 | 280/160 | 180 | 740 | 700 | 390 | 560 | 112М4 | 140 |
ГХМ 6,3/50 | 6,3 | 50 | — | 2950 | 40/25 | 110/85 | 4/4 | 80 | 280/160 | 180 | 780 | 700 | 450 | 580 | 132М2 | 145 |
ГХМ 6,3/80 | 6,3 | 80 | двухступ. | 2950 | 40/25 | 110/85 | 4/4 | 135 | 405/160 | 180 | 1100 | 900 | 490 | 620 | 160S2 | 220 |
ГХМ 6,3/100 | 6,3 | 100 | двухступ. | 2950 | 40/25 | 110/85 | 4/4 | 135 | 405/160 | 180 | 1100 | 900 | 490 | 620 | 160М2 | 220 |
ГХМ 12,5/12,5 | 12,5 | 12,5 | 65-40-200 | 1450 | 65/40 | 145/110 | 4/4 | 100 | 300/160 | 180 | 740 | 700 | 390 | 560 | 100S4 | 130 |
ГХМ 12,5/32 | 12,5 | 32 | 50-32-160 | 2950 | 50/32 | 125/100 | 4/4 | 80 | 275/132 |
160 |
740 | 700 | 390 | 540 | 100L4 | 130 |
ГХМ 12,5/50 | 12,5 | 50 | 50-32-200 | 2950 | 50/32 | 125/100 | 4/4 | 80 | 280/160 | 180 | 970 | 800 | 490 | 650 | 160S2 | 220 |
ГХМ 12,5/100 | 12,5 | 100 | двухступ. | 2950 | 50/32 | 125/100 | 4/4 | 125 | 385/160 | 180 | 1170 | 900 | 490 | 650 | 160М2 | 260 |
ГХМ 25/12.5 | 25 | 12,5 | 80-50-200 | 1450 | 80/50 | 160/125 | 4/4 | 100 | 310/160 | 200 | 760 | 700 | 390 | 560 | 100L4 | 150 |
ГХМ 25/32 | 25 | 32 | 65-50-160 | 2950 | 65/50 | 145/125 | 4/4 | 100 | 275/132 | 160 | 840 | 700 | 450 | 620 | 132M2 | 220 |
ГХМ 25/50 | 25 | 50 | 65-40-200 | 2950 | 65/40 | 145/110 | 4/4 | 100 | 300/160 | 180 | 1030 | 800 | 490 | 650 | 160M2 | 280 |
ГХМ 25/100 | 25 | 100 | двухступ. | 2950 | 65/40 | 145/110 | 4/4 | 125 | 385/160 | 180 | 1170 | 900 | 490 | 650 | 160M2 | 270 |
ГХМ 50/12,5 | 50 | 12,5 | 100-65-200 | 1450 | 100/65 | 180/145 | 8/8 | 100 | 310/180 | 225 | 810 | 800 | 490 | 620 | 112M4 | 200 |
ГХМ 50/32 | 50 | 32 | 80-65-160 | 2950 | 80/65 | 160/145 | 8/4 | 100 | 305/160 | 180 | 1050 | 800 | 490 | 650 | 160M2 | 270 |
ГХМ 50/50 | 50 | 50 | 80-50-200 | 2950 | 80/50 | 160/125 | 8/4 | 100 | 305/160 | 200 | 1050 | 800 | 490 | 650 | 160M2 | 270 |
ГХМ 50/80 | 50 | 80 | 80-50-250 | 2950 | 80/50 | 160/125 | 8/4 | 125 | 335/180 | 225 | 1100 | 800 | 540 | 650 | 160M2 | 280 |
ГХМ 100/32 | 100 | 32 | 100-80-160 | 2950 | 100/80 | 180/160 | 8/8 | 100 | 310/160 | 200 | 1050 | 800 | 540 | 650 | 160M2 | 270 |
Рассматриваемые химические насосы зарекомендовали себя как компактные, не требующие обслуживания устройства. Благодаря надежной конструкции, низкому уровню шумов и вибраций, являются одним из востребованных типов нефтехимических насосов. Имеют самый широкий типоразмерный ряд, умноженный на присущие нефтехимическим процессам варианты модификаций. При работе с высокотемпературными средами оригинальная конструкция термобарьеров позволяет исключить жидкостное охлаждениее агрегата.
Агрегаты электронасосные и насосы центробежные типа «ГХМ» предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3 и кинематической вязкостью до 30*10-6 м2/с (30 сСт) с объёмной концентрацией твёрдых включений не более 1,5 % с размером твёрдых включений не более 1,0 мм.
Насосы выпускаются в климатическом исполнении У и категории размещения 2 по ГОСТ 15150.
Агрегат электронасосный типа «ГХМ» состоит из насоса, электродвигателя и магнитного привода – магнитной муфты на постоянных магнитах. Магнитная муфта предназначена для передачи крутящего момента с ведущего вала на ведомый без механического контакта. Магнитное поле создается постоянными магнитами на редкоземельных элементах, установленными в ведущей и ведомой полумуфтах. Магнитная цилиндрическая муфта состоит из внутренней и наружной полумуфт. Наружная полумуфта является ведущей (основной конструкционный материал – Сталь 12Х18Н10Т). Внутренняя полумуфта – ведомая (основной конструкционный материал – Сталь 12Х18Н10Т).
Наименование деталей | Материал для исполнений | |||
---|---|---|---|---|
К | Е | И | А | |
Корпус насоса |
12Х18Н9ТЛ ГОСТ 977 |
12Х18Н12М3ТЛ ГОСТ 977 |
07ХН25МДТЛ ТУ 26-06-1414 |
25Л ГОСТ 977 |
Колесо рабочее | ||||
Корпус передней опоры | ||||
Вал |
Сталь 12Х18Н9Т ГОСТ 5949 |
Сталь 12Х18Н13М2Т ГОСТ 5949 |
Сталь 06ХН28МДТ ГОСТ 5949 |
Сталь 35-3ГП ГОСТ 1050 |
Экран защитный | 12Х18Н9ТЛ ГОСТ 977 | |||
Промежуточный фонарь | 12Х18Н9ТЛ ГОСТ 977 | |||
Подшипник скольжения (передняя опора) | Zedex 530 | |||
Пятка (задняя опора) | Zedex 530 |
Пример условного обозначения насосов при заказе, переписке и другой документации по ГОСТ 10168.1:
ГХМ 32 – 20 – 160 – К – У2, ТУ 3631-003-97390976-2020
где ГХМ – химический горизонтальный герметичный консольный моноблочный с магнитным приводом с закрытым рабочим колесом,
Г – герметичный с магнитным приводом,
М – моноблочный,
32 – диаметр всасывающего патрубка (мм),
20 – диаметр напорного патрубка (мм),
160 – номинальный диаметр рабочего колеса (мм),
К – условное обозначение материала проточной части,
У – климатическое исполнение,
2 – категория размещения,
ТУ – технические условия производителя.
Типоразмер | Материал основных деталей насоса | Подача | Напор | Частота вращения | Мощность двигателя | ||
---|---|---|---|---|---|---|---|
Плотность | |||||||
до 1,0 | 1,0 — 1,3 | более 1,3 | |||||
ГХМ 50-32-125 | К, Е, И, А, Н | 12,5 | 20 | 2900 | 2,2 | 3 | 4 |
ГХМ 50-32-125а | К, Е, И, А, Н | 10,5 | 17 | 1,5 | 2,2 | 4 | |
ГХМ 50-32-125б | К, Е, И, А, Н | 10 | 12,5 | 1,5 | 2,2 | 4 | |
ГХМ 65-50-125 | К, Е, И, А, Н | 25 | 20 | 3 | 4 | 5,5 | |
ГХМ 65-50-125а | К, Е, И, А, Н | 23 | 17 | 3 | 4 | 5,5 | |
ГХМ 65-50-125б | К, Е, И, А, Н | 20 | 12,5 | 3 | 4 | 5,5 | |
ГХМ 65-50-160 | К, Е, И, А, Н | 25 | 32 | 5,5 | 7,5 | 11 | |
ГХМ 65-50-160а | К, Е, И, А, Н | 22,5 | 26 | 5,5 | 7,5 | 11 | |
ГХМ 80-65-160 | К, Е, И, А, Н | 50 | 32 | 11 | 15 | 18,5 | |
ГХМ 80-65-160а | К, Е, И, А, Н | 45 | 26 | 11 | 15 | 15 | |
ГХМ 80-65-160б | К, Е, И, А, Н | 42 | 20 | 11 | 15 | 15 | |
ГХМ 50-32-250 | К, Е, И, А, Н | 12,5 | 80 | 15 | 18,5 | 30 | |
ГХМ 50-32-250д | К, Е, И, А, Н | 12,5 | 88 | 15 | 18,5 | 30 | |
ГХМ 50-32-250а | К, Е, И, А, Н | 11,5 | 67 | 15 | 18,5 | 22 | |
ГХМ 50-32-250б | К, Е, И, А, Н | 10,5 | 55 | 15 | 18,5 | 22 | |
ГХМ 80-50-200 | К, Е, И, А, Н | 50 | 50 | 15 | 18,5 | 30 | |
ГХМ 80-50-200а | К, Е, И, А, Н | 45 | 40 | 15 | 15 | 30 | |
ГХМ 80-50-200б | К, Е, И, А, Н | 50 | 32 | 15 | 15 | 30 | |
ГХМ 80-50-250 | К, Е, И, А, Н | 50 | 80 | 30 | 37 | 55 | |
ГХМ 80-50-250а | К, Е, И, А, Н | 45 | 67 | 30 | 30 | 45 | |
ГХМ 80-50-315 | К, Е, И, А, Н | 50 | 125 | 55 | 75 | — | |
ГХМ 80-50-315а | К, Е, И, А, Н | 45 | 100 | 55 | 55 | 75 | |
ГХМ 100-80-160 | К, Е, И, А, Н | 100 | 32 | 18,5 | 22 | 30 | |
ГХМ 100-80-160а | К, Е, И, А, Н | 90 | 26 | 15 | 18,5 | 30 | |
ГХМ 100-80-160б | К, Е, И, А, Н | 80 | 20 | 15 | 18,5 | 30 | |
ГХМ 100-65-200 | К, Е, И, А, Н | 100 | 50 | 30 | 37 | 55 | |
ГХМ 100-65-200а | К, Е, И, А, Н | 90 | 40 | 22 | 22 | 30 | |
ГХМ 100-65-250 | К, Е, И, А, Н | 100 | 80 | 55 | 75 | — | |
ГХМ 100-65-250а | К, Е, И, А, Н | 90 | 67 | 55 | 55 | 75 | |
ГХМ 150-125-315 | К, Е, И, А, Н | 200 | 32 | 1450 | 37 | 45 | 75 |
ГХМ 150-125-315а | К, Е, И, А, Н | 180 | 26 | 37 | 37 | 55 | |
ГХМ 150-125-400 | К, Е, И, А, Н | 200 | 50 | 75 | 75 | — | |
ГХМ 150-125-400а | К, Е, И, А, Н | 180 | 40 | 75 | 75 | — | |
ГХМ 200-150-315 | К, Е, И, А, Н | 315 | 32 | 45 | 55 | 75 | |
ГХМ 200-150-315а | К, Е, И, А, Н | 290 | 26 | 45 | 45 | 55 |
- Файлы
- Академическая и специальная литература
- Гидравлика и пневматика
- Компрессорное и насосное оборудование
- Нормативные документы
-
Файл формата
pdf - размером 1,42 МБ
- Добавлен пользователем roma6a 01.09.2017 13:57
- Описание отредактировано 01.09.2017 15:21
Настоящее руководство по эксплуатации содержит необходимую информацию о назначении, основных технических характеристиках и конструктивных особенностях насосов двухступенчатых герметичных химических моноблочных (тип ГХМ) и агрегатов электронасосных
на их базе, а также правила монтажа, эксплуатации, сборки, разборки и технического обслуживания, требуемые для обеспечения работоспособности агрегата в период хранения и эксплуатации. АО «ГИДРОГАЗ», 30 листов
- Чтобы скачать этот файл зарегистрируйтесь и/или войдите на сайт используя форму сверху.
- Регистрация
- Узнайте сколько стоит уникальная работа конкретно по Вашей теме:
- Сколько стоит заказать работу?
Насосы герметичные моноблочные металлические серии ГХМ
Насосы герметичные моноблочные металлические серии ГХМ (Гидрогаз, ЗАО)
Область применения
Особенности конструкции и области применения химических насосов ГХМ:
o абсолютная герметичность рабочей полости по отношению к окружающей среде, достигаемая с помощью неподвижного экрана, выполненного из нержавеющих сталей, сплавов или технической керамики;
o малые строительные размеры;
o передача крутящего момента системой постоянных магнитов SmCo или NdFeB;
o проточная часть выполнена из нержавеющих сталей и сплавов;
o перекачивание химически активных и токсичных жидкостей, нефтепродуктов;
o объемное содержание твердых неабразивных включений в рабочей среде до 0,5%
o температура перекачиваемой жидкости от — 40° до + 400°С;
o применение на ОПО для перекачивания химических, токсичных, пожаровзрывоопасных продуктов,
o в том числе при повышенной температуре;
o минимальный объем регламентных работ на протяжении всего срока службы,
o не требуют систем обвязки для подачи затворной жидкости;
o высокие антикавитационные качества,
o возможно изготовление с предвключенной осевой ступенью (шнеком);
o изготавливаются по ТДФА.062443.300ТУ;
Разрешение на применение ФС ЭТАН РРС 00-31932 от 18.11.2008г.;
Лицензии на конструирование и изготовление оборудования для ядерных установок
ДО-11-101-1621 и ДО-11-101-1621 от 19.07.2010 г.
Источник статьи: http://digest.wizardsoft.ru/spravochnik-stroitelya/nasosy-germetichnye-monoblochnye-metallicheskie-serii-ghm
Герметичные моноблочные металлические электронасосные агрегаты серии ГХМ
Герметичные моноблочные металлические электронасосные агрегаты серии ГХМ Герметичные моноблочные металлические электронасосные агрегаты серии ГХМ
ОСОБЕННОСТИ КОНСТРУКЦИИ И ОБЛАСТИ ПРИМЕНЕНИЯ ХИМИЧЕСКИХ НАСОСОВ ГХМ:
— абсолютная герметичность рабочей полости по отношению к окружающей среде, достигаемая с помощью неподвижного экрана, выполненного из нержавеющих сталей, сплавов или технической керамики;
— малые строительные размеры;
— передача крутящего момента системой постоянных магнитов SmCo или NdFeB;
— проточная часть выполнена из нержавеющих сталей и сплавов;
— перекачивание химически активных и токсичных жидкостей, нефтепродуктов;
— объемное содержание твердых неабразивных включений в рабочей среде до 0,5%
— размером до 0,2 мм;
— температура перекачиваемой жидкости от - 40° до + 400°С;
— применение на ОПО для перекачивания химических, токсичных, пожаровзрывоопасных продуктов,
— в том числе при повышенной температуре;
— минимальный объем регламентных работ на протяжении всего срока службы,
— не требуют систем обвязки для подачи затворной жидкости;
— высокие антикавитационные качества,
— возможно изготовление с предвключенной осевой ступенью (шнеком);
— изготавливаются по ТДФА.062443.300ТУ;
— Разрешение на применение ФС ЭТАН РРС 0031932 от 18.11.2008г.;
— Лицензии на конструирование и изготовление оборудования для ядерных установок
— ДО111011621 и ДО111011621 от 19.07.2010г.
МАТЕРИАЛЫ ПРОТОЧНОЙ ЧАСТИ:
— ХН65МВ;
— 12Х18Н10Т;
— 06ХН28МДТ;
— 10Х17Н13М3Т;
— 15Х18Н12С4ТЮ;
Обозначение по ИСО
Частота вращения привода, об,мин
Источник статьи: http://armtorg.ru/articles/item/5102/
Агрегаты электронасосные серии ГХ
Общие сведения
Электронасосные агрегаты серии ГХ предназначены для перекачивания химически активных пожаровзрывоопасных и особоценных жидкостей плотностью не более 1850 кг/м 3 и кинематической вязкостью до 30 сСт с объемным содержанием твердых примесей до 0,5%, с размером частиц до 0,2 мм, температурой от минус 40 до 100°С. ГХ Х/Х-ХХ:
ГХ — герметичный химический;
Х — подача Q, м 3 /ч;
Х — напор Н, м;
ХХ — климатическое исполнение (УХЛ) и категория размещения
(4.2) при эксплуатации по ГОСТ 15150-69. ж Номинальные значения климатических факторов по ГОСТ 15150-69.
Высота над уровнем моря до 1000 м.
Температура окружающей среды от 0 до 40°С.
Относительная влажность воздуха 100% при температуре 25°С.
В закрытых помещениях, а также и вне помещений под навесом.
Система, в которой установлен электронасос, должна обеспечивать:
Невозможность запуска и работы насоса «всухую» более 1 часа.
Невозможность эксплуатации электронасоса вне рабочего диапазона характеристик Q-Н.
Не допускается перекачивание жидкости с магнитными и абразивными частицами, склонными к осаждению, коксованию, кристаллизации, а также с твердыми включениями размером более 0,2 мм и объемной концентрацией более 0,5%.
Для исключения попадания вместе с перекачиваемой жидкостью посторонних частиц и предметов рекомендуется на входе в насос устанавливать фильтр с площадью ячейки не более 3 мм 2 общей проходной площадью не менее 1,57x(диаметр входного отверстия) 2 .
Перед пуском необходимо заполнить насос и подводящий трубопровод перекачиваемой жидкостью. При этом уровень жидкости в емкости должен быть выше оси рабочего колеса.
При эксплуатации необходимо также исключить работу насоса:
В кавитационном режиме, которая приводит к повреждению насоса за короткий промежуток времени. Кавитацию могут вызвать неправильный монтаж трубопроводов, увеличение температуры перекачиваемой жидкости, уменьшение уровня жидкости в питающей емкости, перекачивание сильно загрязненных жидкостей.
В режиме срыва подачи, что возможно при эксплуатации насоса вне рабочего диапазона подач и при повышении плотности рабочей среды. При нарушении этого условия возможно быстрое размагничивание магнитной муфты, перегрев подшипников скольжения или электродвигателя.
Работу без смазки, что контролируется по уровню масла в резервуаре масленки, который выполнен из прозрачного материала.
При остановке агрегата на длительный срок его следует опорожнить от перекачиваемой жидкости, промыть и подвергнуть консервации.
Хранить агрегаты необходимо в помещении категории 3 по ГОСТ 15150-69 (условия хранения 2).
Транспортирование агрегата необходимо осуществлять с установленными технологическими заглушками на всасывающем и напорном патрубках.
Требования техники безопасности по ГОСТ 15110-79.
Электронасосные агрегаты серии ГХ соответствуют требованиям ТУ ГХ.062443.300 ТУ.
Нормативно-технический документ
Технические характеристики
Основные технические характеристики агрегатов при испытании на воде при температуре 20°С приведены в таблице.
Избыточное давление на входе в насос, кПа (кг/см 2 ), не более
Критический кавитационный запас на входе, м, не более
Внешняя утечка жидкости через уплотнение
Мощность электродвигателя, кВт
Рабочие поля характеристики Q-H электронасосных агрегатов серии ГХ
Гарантийный срок службы агрегатов — 1 год со дня ввода электронасосного агрегата в эксплуатацию. Средний ресурс до капитального ремонта не менее 1,5 года. Гарантийный срок электродвигателя, поставляемого с агрегатом, устанавливается предприятием-изготовителем электродвигателя. Порядок исчисления гарантийных сроков по ГОСТ 22352-77.
Агрегат представляет собой насос и электродвигатель переменного тока, расположенные на общем основании. Валы насоса и электродвигателя соединены демпфирующей муфтой, состоящей из двух полумуфт и звездочки. Основание агрегата крепится к фундаменту анкерными болтами.
Насос конструктивно состоит из корпуса, в котором на подшипниках вращается вал. На валу консольно расположена крыльчатка, закрепленная гайкой.
Насос имеет осевой подвод и тангенциальный отвод перекачиваемой жидкости.
Конструктивные элементы проточной части выполняются из следующих материалов: хромоникелевый сплав 06ХН28МДТ (ЭИ943), полимерный термопластичный материал — компонор РР 13-3-2 (РРGF), фторопласт-2М (РVDF). Неподвижные уплотнения — из резиновых смесей на основе СКЭП (ЕРDМ): 51-6001; на основе СКФ (FRМ): ИРП-1287, ИРП-1345; на основе СКН (ВR): В-14, НО-68-1, 51-3050с, ИРП-2025; на основе силиконовых каучуков (SJ): ИРП-1265, 6429.
Конструкция насоса обеспечивает разделение рабочей полости и окружающей среды неподвижным герметичным стаканом. Передача крутящего момента осуществляется системой постоянных магнитов.
Для поддержания уровня масла в корпусе предназначена специальная масленка.
Для отвода зарядов статического электричества производится заземление системы электропитания насоса в соответствии с ГОСТ 12.1.030-81.
Общий вид, габаритные, присоединительные размеры и масса электронасосных агрегатов представлены на рис. 2.
Источник статьи: http://electro.mashinform.ru/oborudovanie-nasosnoe-i-nasosy-dlya-himicheski-aktivnyh-sred/agregaty-jelektronasosnye-serii-gh-obj1974.html
Насос ХМ, ХМС
Наименование характеристики | Типоисполнение насоса | |||||
ГХ 10/40 | ГХ 20/35 | ГХ 20/50 | ГХ 50/35 | ГХ 50/50 | ГХ 90/35 | ГХ 90/45 |
Химические моноблочные насосы ХМ Насос ХМ предназначенны для перекачивания химических жидкостей, пищевых жидкостей, дезинфицирующих растворов, химически активных жидкостей плотность которых не превышает 1300 кг/м3, жидкостей не агрессивных к материалам насоса со скоростью проникновения коррозии в материал проточной части — не более 0,1 мм/год. При перекачивании продуктов допускаются абразивные включения размером не более 0,2 мм и концентрация которых состаляет до 0,3% по объёму. Максимально допустимая высота всасывания – не более 6-7 метров (после полного заполнения всасывающего трубопровода и корпуса насоса перекачиваемой жидкостью). Технические характеристики насос ХМ Внимание! Насосы оборудованы электродвигателями общепромышленного исполнения, которые не предназначены для перекачивания растворителя, спирта и прочих взрывоопасных жидкостей. |
Технические характеристики насос ХМ
Модель | Подача, м3/час |
Напор, м (max) |
Мощность, кВт x об/мин |
Вход | Выход | Размеры | Масса, в кг |
Цена, РУБЛИ |
Насос ХМ 50-32-160/2 | 12,5 | 20 | 1,5х2900 | 50 (2«) | 32 (1 1/4«) | 460х245х355 | 20,5 | 29000 |
Насос ХМ 50-32-200/2 | 12,5 | 34 | 3,0х2900 | 50 (2«) | 32 (1 1/4«) | 520х335х440 | 35 | 41100 |
Насос ХМ 50-32-250/2 | 12,5 | 50 | 5,5*3000 | 50 (2«) | 32 (1 1/4«) | 532х300х340 | 55 | 59500 |
Насос ХМ 65-50-125/2 | 25 | 20 | 3,0х2900 | 65 (2 1/2«) | 50 (2«) | 520х290х395 | 31,7 | 38400 |
Насос ХМ 65-50-160/2 | 25 | 35 | 5,5х2900 | 65 (2 1/2«) | 50 (2«) | 640х368х539 | 54 | 56000 |
Насос ХМ 65-50-200/2 | 50 | 30 | 7,5х2900 | 65 (2 1/2« | 50 (2«) | 680х368х539 | 64,5 | 61300 |
Насос ХМ 65-50-250/2 | 40 | 5 | 11х2900 | 65 (2 1/2«) | 50 (2«) | 623х300х360 | 83 | 81000 |
Химические насосы серии ХМ предназначены лдля перекачивания химически активных жидкостей, с плотностью до 1300 кг/м3
Насосы данного типа применяются в пищевой, химической, косметической, нефтяной промышленности.
Проточная часть сделана из нержвеющей стали серии AISI 316 по российский квалификации 08Х17Н13М2). Колесо(Крыльчатка) насоса открытого типа.
Уплотнение вала — фторопласт.
Прокладка корпуса насоса изготовлена из фторопласта.
Расшифровка обозначения ХМС(Е)-6/14-АМ:
«ХМ» — химический моноблочный,
«Е» — взрывозащищенный электродвигатель,
«6» — номинальная подача в рабочей точке, м3/час
«14» — номинальный напор, м
Технические характеристики насос ХМ
— Температура перекачиваемаемой жидкости : от -0°С до +102°С,
— допустимая утечка через торцевое уплотнение — не более 0,03 л/час,
— напряжение — 380 В. Частота 50 Гц. Степень защиты — IP55,
— материалы насоса : корпус , проточная часть насоса, рабочее колесо, удлинитель AISI 316 по российский квалификации 08Х17Н13М2
Уплотнение вала — фторопласт.
Прокладка корпуса насоса изготовлена из фторопласта.
Насос имеет универсальное присоединение: на улитке резьба, на которую наварачиваются фланцы ( которые идут в комплекте).
То есть можно применять как резьбовое, так и фланцевое присоединение.
Купить насос ХМ , можно сделав заявку по электронной почте shelfs@yandex.ru или по тел. (495) 665-20-55.
Насос ХМ -химический насос, данный тип насосов предназначенн для перекачивания химических жидкостей а именно кислоты, щелочь, растворители,спирт, обеспечивающих скорость проникновения коррозии в материал проточной части насоса не более 0,1мм/год. Плотность перекачиваемой жидкости — до 1,85г/см³.Материал корпуса химического насоса нержавеющая сталь 12Х18Н10Т.
Насос ХМ можно использовать для перекачивания таких жидкостей как: Температурный диапазон перекачиваемой среды для насосов ХМ лежит в пределах от минус 60º С до + 275º С. Для надёжной работы насосов при высокой температуре На химических насосах устанавливается бачок с принудительным охлаждением типа «ТРЭМ», а также производится замена штатных подшипников на специальные подшипники фирмы SKF с увеличенным тепловым зазором. Под заказ, также возможна установка на химический насос рабочих колёс специальной конструкции, благодаря этому насос хм возможно использовть для перекачивания вязких с кинематической вязкостью до 1200 сСт жидкостей, а также сред с крупными неабразивными включениями. Допускается работа химических насосов серии ХМ на загрязнённых жидкостях с абразивными частицами размером до 1мм концентрацией до 0,1% по объёму. Присоединительные фланцы у химический насос — плоские или типа «шип-паз» по ГОСТ 12815-80, по желанию заказчиков, возможна установка муфтового соединения или соединения типа «ёлочка». Химические насосы ХМ, производятся в климатическом исполнении У3 по ГОСТ15150-69, класс пылевлагозащиты IP54. Технические характеристики насос ХМ
Присоединительные и Габаритные размеры насос ХМ
Обращаем Ваше внимание что химический насос ХМ, не является самовсасывающим насосом и следовательно работает с подпором , то есть с на входе насос должна присутствовать жидкость. В случае если Вам нужен самовсасывающий насос рекомендуем Вам ознакомится с насосом типа ХМс который является самовсасывающим. Описание данных насосов можно посмотреть ниже. Купить насос ХМ можно позвонив по тел (495) 665-20-55 или отправив заявку по электронной почте shelfs@yandex.ru Расшифровка марки насоса ХМ,ХМс
Насосы ХМС-АМ |
Химические Самовсасывающие ннасосы серии ХМС . Насосы данной серии изготавливаются из нержавеющей стали типа AISI304 (08Х18Н10Т) и служат для перекачивания химически активных жидкостей, которые не оказывают кородирующего воздействия на материалы из которых изготовленны основные узлы проточной части насоса. Плотность перекачиваемой жидкости не более 1300 г/см3. Уплотнение вала насоса – тефлон (PTFE). Прокладка корпуса – тефлон. Материал клапана на входе – витон. Основное применение насосы ХМС нашли для транспортировки дезенфицирующих растворов для СИП-моек, кислот средней концентрации (не хлорсодержащие); для перекачивания спирта, дизтоплива. В исполнении «ХМС-Е», насосы этой серии укомплектованны взрывозащищенными двигателями, класс защиты ExdIIBT4. IP54 В этом исполненииможно перекачивать такие среды как спирты, бензин, керосин, и т.п., которые не разъедают клапан из витона Для перекачивания щелочных жидкостей (не хлорсодержащих), необходима замена клапана насоса на тефлон (PTFE, вместо витона). Для этого можно купить набор «KIT для растворителей и щелочей». В исполнении ХМСЕ (насос с взрывозащищенным электродвигателем) и установленном «KIT для растворителей и щелочей», возможна перекачка растворителей. Высота самовсасывания до 4-6 метров (по воде). |
Модель | Подача, м3/час |
Напор, м (max) |
Мощность, кВт x об/мин |
Вход | Выход | Размеры | Масса, в кг |
Цена, РУБЛИ |
Насос ХМС 3/12-АМ | 3 | 12 | 0,75х2900 | 1« | 1 « | 400х180х390 | 14,5 | 27500 |
Насос ХМС 3/12-АМ-220В | 3 | 12 | 0,75х2900 | 1 « | 1 « | 400х180х390 | 14 | 26500 |
Насос ХМСЕ 3/12-АМ | 3 | 12 | 0,75х2900ВЗР | 1 « | 1 « | 400х180х390 | 17 | 41900 |
Насос ХМС 8/16-АМ | 8 | 16 | 1,5*3000 | 11/2 « | 1 « | 400х180х390 | 25 | 38000 |
Насос ХМСЕ 8/16-АМ | 8 | 16 | 1,5*3000 | 11/2 « | 11/2 « | 400х180х390 | 28 | 50600 |
Насос ХМС 15/16-АМ | 15 | 16 | 3х2900 | 2« | 2« | 460х220х290 | 32 | 49600 |
Насос ХМСЕ 15/16-АМ | 15 | 16 | 3х2900ВЗР | 2 « | 2« | 460х220х290 | 36 | 68600 |
KIT для растворителей и щелочей ХМСЕ 15/16-АМ | 3800 | |||||||
KIT для растворителей и щелочей ХМСЕ 8/16-АМ | 3500 | |||||||
KIT для растворителей и щелочей ХМСЕ 3/12-АМ | 2400 |
Химические Самовсасывающие ннасосы серии ХМС . Насосы данной серии изготавливаются из Полипропилена или Фторопласта и служат для перекачивания химически активных жидкостей, кислот и щелочей , которые не оказывают кородирующего воздействия на материалы из которых изготовленны основные узлы проточной части насоса. Плотность перекачиваемой жидкости не более 1800 г/см3.
Насос самовсасывающий. Высота самовсасывания до 7 метров.
Уплотнение вала — одинарное торцевое, с парой карбид кремния-карбид кремния и сильфоном из тефлона.
Рабочая температура перекачиваемой жидкости:
— с корпусом из полипропилена (PP) — исполнение «П» — от 0°С до +70°С,
— с корпусом из фторопласта (PVDF) — исполнение «Ф» — от -30°С до +90°С.
Высота самовсасывания до 4-6 метров (по воде).
Рабочая температура: от -20°С до +90°С.
Расшифровка маркировки ХМС-6/10П-1,1 фл:
«ХМС» — химический моноблочный самовсасывающий,
«Е» — взрывозащищенный электродвигатель,
«6» — номинальная подача в рабочей точке, м3/час
«10» — максимальный напор, м
«П» — материал исполнения «П» полипропилен «Ф» фторопласт
«1,1» — мощность двигателя
«ФЛ» — фланцевое исполнение
