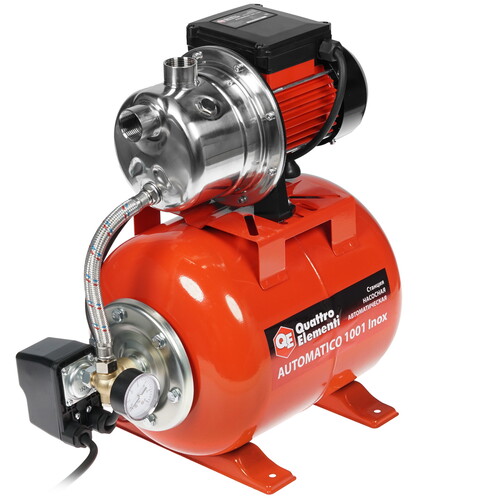

Насосная станция кватро элемент 1000 инструкция

3. Принцип действия и начало эксплуатация.

Проверьте   провод   питания   на   наличие   повреждений,   при   обнаружении   обратитесь   для   замены   в
уполномоченный авторизованный сервис.
Найдите на гидроаккумуляторе ниппель и проверьте давление сжатого воздуха шинным манометром.
Оно   должно   соответствовать   1,5   бар.   Если   давление   меньше,   подкачайте   воздух   обычным
велосипедным или другим насосом до уровня 1,5 бар. Иначе правильная работа автоматики будет не
возможна.
Удостоверьтесь,   что   параметры   сети   питания  соответствуют
указанным   в   таблице   п.7,   иначе   правильная   работа
автоматики будет так же не возможна.
Подключите   к   насосу   подающую   и   выходную   трубы,
внутренняя резьба насосной части 1′. В комплекте со станцией
поставляются   пластиковые   штуцеры.   С   их   помощью   вы
можете подключить к станции гибкие шланги. Не применяйте
чрезмерную   силу  при   их  вкручивании,   они   могут   треснуть   и
через   трещину   может   происходить   подсос   воздуха,   который
резко   снижает   способность   насоса   осуществлять   забор
Отдельно   вы   можете   приобрести   высоскокачественные
латунные штуцеры производства Quattro Elementi.
Установите   на   входе   в   насос   фильтр   грубой   очистки   воды
(приобретается отдельно), как показано на рисунке.
Модели 1100 и 1300 FL уже оснащены входным фильтром.
На рисунке 4 показана схема установки станции. Установите обратный клапан на конец водозаборной
трубы (шланга). Вы можете приобрести пластиковый или латунный обратный клапан Quattro Elementi с
фильтрующей сеткой (поставляются отдельно). Максимальное теоретическое расстояние по высоте от
уровня   насоса   до   зеркала   воды  не   более   8   метров.   Данное   расстояние   зависит   от   окружающей
температуры и давления воздуха и может быть меньше в каждом отдельном случае. Всасывающую
трубу 4 рекомендуется устанавливать под непрерывным наклоном не менее 1 градуса. Всасывающая
труба должна быть без резких изгибов и сужений, а так же иметь тот же диаметр, что и входной штуцер
насоса (25 мм). Если длина всасывающей трубы более 10 метров, а так же если высота всасывания
более   4   метров,   выбирайте   диаметр   трубы   (шланга)   большего   типоразмера   (32   мм).   Обратите
внимание, что каждые 10 метров всасывающего шланга по горизонтали равны 1 метру по вертикали.
Учитывайте это при размещении насоса относительно водоема. Если перепад высоты от насоса до
зеркала   воды   по   6   метров,   а   дистанция   от   водоема   до   насоса   30   метров,   то   суммарный   перепад
необходимо считать как 9 метров — всасывание воды будет не возможно.
Установите   насосную   станцию   в   помещении   либо   на   улице,   на   ровной   горизонтальной   твердой
площадке, в проветриваемом и защищенном от воздействия непогоды месте.
Обеспечьте   герметичность   гидравлической   системы.   При   попадании   воздуха   правильная   работа
насосной станции будет не возможна.
Включать   насос   можно   только   в   сеть,   имеющую   заземление.   Подключение   должно   осуществляться
через   отдельный   выключатель-автомат   с   номинальным   током,   не   превышающим   номинальный   ток
насоса более чем в 1,5 раза.  Для включения и выключения станции используйте выключатель 8 рис.1.

Схема   стационарного   монтажа   насосной
станции.

1. Водоразборный трубопровод, в который
осуществляется подача воды.
1. Обратный клапан (рекомендуется)
2. Кран   для   начальной   заливки   системы
(рекомендуется)
3. Всасывающий трубопровод
4. Обратный клапан с фильтром
5. Высота всасывания (не более 8 метров)
6. Глубина   погружения   водозаборной   части
(не более 0,5 метра)

Рис.4
