Насосная станция патриот инструкция по эксплуатации

Артикул: 315302562

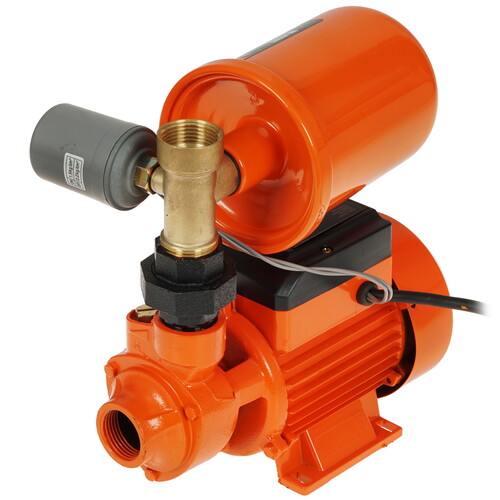

Насосная станция Patriot предназначена для обеспечения водоснабжения на дачных участках, коттеджах, в частных домах и т.д.. Способствует поддержанию необходимого давления в системах водоснабжения.
Станция с механическим реле давления работает в автоматическом режиме. Благодаря своему принципу функционирования, решаются проблемы, возникающие в случаях, когда поток воды не обеспечивает требуемое рабочее давление или необходимо снабжение водой из накопительной емкости, колодца или скважины.
Корпус гидроаккумулятора разделен сменной мембраной на две камеры: водяную и воздушную. Контакт воды с металлическими поверхностями корпуса невозможен, так как вся вода поступает в водяную камеру — мембрану, материалом которой является бутил (износостойкий резиновый материал, не восприимчивый к воздействию бактерий и удовлетворяющий всем гигиеническим и санитарным нормам для питьевой воды).

Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса Российской Федерации

Технические характеристики

Основные характеристики

Макс. глубина погружения, м

Макс. производительность, м³/ч

3,0

Макс. производительность, л/мин

Макс. высота подъема (напор), м

Объем гидроаккумулятора, л

Двигатель

Установка и подключение

Диаметр входного патрубка, дюйм

Дополнительные характеристики

Материал корпуса насосной части

пластик

Гарантия

Электрическая сеть

Информация об упаковке

Вес брутто упаковки, кг

Объем упаковки, куб. м

0.067367

Комплектация

Насосная станция

Инструкция по эксплуатации

Видеообзоры

Документация

Сравни с похожими товарами

PW 850-24 P
Насосная станция

Артикул: 315302437

10 090 ₽

Макс. глубина погружения, м

Макс. высота подъема (напор), м

Объем гидроаккумулятора, л

Материал корпуса насосной части

пластик

Диаметр входного патрубка, дюйм

Допустимый диаметр частиц, мм

Длина сетевого кабеля, м

Больше характеристик

PW 1200-24 P
Насосная станция

Артикул: 315302477

10 790 ₽

Макс. глубина погружения, м

Макс. высота подъема (напор), м

Объем гидроаккумулятора, л

Материал корпуса насосной части

пластик

Диаметр входного патрубка, дюйм

Допустимый диаметр частиц, мм

Больше характеристик

PW 1200-50 P
Насосная станция

Артикул: 315302478

13 990 ₽

Макс. глубина погружения, м

Макс. высота подъема (напор), м

Объем гидроаккумулятора, л

Материал корпуса насосной части

пластик

Диаметр входного патрубка, дюйм

Допустимый диаметр частиц, мм

Больше характеристик

Сопутствующие товары

Источник

« Вернуться к списку товаров
Насосные станции в той же ценовой категории:
	Вихрь АСВ-800/24Н [68/1/7] Цена: 11 690 р
	Вихрь АСВ-1200/24 [68/1/2] Цена: 11 090 р
	Вихрь АСВ-1200/24Н [68/1/6] Цена: 12 090 р
	Вихрь АСВ-800/20Ч [68/1/13] Цена: 11 490 р

Код: 92177

11 600
рублей

Бесплатная доставка
по Красноярску

?

под заказ
(7-14 дней)

В корзину

Сравнить

Купить в один клик

Новости интернет-магазина «Лаукар»:

28.03.2023
Скидка на продукцию бренда «TOR»

22.02.2023
Ищете подарки на 8 марта? У нас большой выбор!

13.02.2023
Каким подарком порадовать защитника Отечества на 23 февраля ?

Дополнительная информация в категории Насосная станция:

Таблица Авторизованных сервисных центров по брендам.

Описание
Характеристики

Инструкция

Отзывы (0)

В интернет-магазине бытовой техники «Лаукар» Вы можете скачать инструкцию к товару Насосная станция PATRIOT PW 850-24 P [315302437] совершенно бесплатно.

Все инструкции, представленные на сайте интернет-магазина бытовой техники «Лаукар», предоставляются производителем товара.
Перед началом использования товара рекомендуем Вам ознакомиться с инструкцией по применению.

Для того чтобы скачать инструкцию, Вам необходимо нажать на ссылку «скачать инструкцию», расположенную ниже, а в случае, если ссылки нет,
Вы можете попробовать обратиться к данной странице позднее,
возможно специалисты интернет-магазина бытовой техники «Лаукар» еще не успели загрузить для скачивания инструкцию к товару:
Насосная станция PATRIOT PW 850-24 P [315302437].

Скачать инструкцию

Смотреть инструкцию

Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара: Насосная станция PATRIOT PW 850-24 P [315302437]. Пожалуйста, сверяйте информацию о товаре с информацией на
официальном сайте компании производителя.

Источник

Насосная станция Patriot PW 400-2 С

410 Вт, 45 л/мин, высота — 30 м
подробнее

Patriot

Код товара: 5335093

Источник

background image

11 600
рублей

Бесплатная доставка
по Красноярску

?

под заказ
(7-14 дней)

В корзину

Сравнить

Купить в один клик

Новости интернет-магазина «Лаукар»:

28.03.2023
Скидка на продукцию бренда «TOR»

22.02.2023
Ищете подарки на 8 марта? У нас большой выбор!

13.02.2023
Каким подарком порадовать защитника Отечества на 23 февраля ?

Дополнительная информация в категории Насосная станция:

Таблица Авторизованных сервисных центров по брендам.

Описание
Характеристики

Инструкция

Отзывы (0)

Скачать инструкцию

Смотреть инструкцию

Источник

Насосная станция Patriot PW 400-2 С

410 Вт, 45 л/мин, высота — 30 м
подробнее

Patriot

Код товара: 5335093

Источник

Устройство и ввод в эксПлУатацию

насосные станции PATRIOT являются самовсасывающими и состо-

ят из однофазного асинхронного двигателя (9) и насосной части (8)

и гидроаккумулятора (10).

электродвигатель состоит из корпуса, статора, ротора, конденса-

торной коробки и закрытого защитным кожухом вентилятора. для

защиты двигателя от перегрева в обмотку его статора встроено те-

пловое реле, которое отключает двигатель при перегрузке. После

охлаждения мотора насос включается автоматически.

насосная часть состоит из корпуса, рабочего колеса и встроенно-

го или выносного эжектора. корпус насосной части, в зависимости

от модели насосной станции, выполнен из чугуна, стеклополипро-

пилена или нержавеющей стали.

Герметичность насоса от двигателя обеспечивается скользящим

торцевым уплотнением.

внимание! запрещается эксплуатация насоса в режиме сухого

хода. сухой ход приводит к разрушению скользящего торцевого

уплотнения.

во время установки насосов должны быть предусмотрены

устройства (в комплект поставки не входят) для автоматического

отключения, если есть вероятность полного опорожнения колод-

ца или бака, или отсутствия воды во всасывающем трубопроводе.

Гидроаккумулятор состоит из стального резервуара и сменной

мембраны из бутилкаучука и может использоваться в контакте с

питьевой водой. Гидроаккумулятор имеет ниппель для закачки в

него воздуха под избыточным давлением.

манометр служит для визуального контроля давления в систе-

ме водоснабжения, а реле давления определяет верхний и ниж-

ний уровень давления, при достижении которых отключается и

включается насос.

соединение насосной станции с сетью питания осуществляется

посредством кабеля со штепсельной вилкой, имеющей заземля-

ющий контакт, и розетки с заземляющим контактом.

После установки и включения насосной станции, вода заполня-

ет гидроаккумулятор и водопроводную систему. При достижении

давления воды в системе верхнего предела настройки реле дав-

ления, насос отключается. При открытии водоразборного крана,

в первый момент времени вода расходуется из гидроаккумулято-

ра. По мере расхода воды давление в системе падает до нижнего

предела настройки реле давления, после чего вновь включается

насос. вода поступает к потребителю и одновременно заполня-

ет гидроаккумулятор. При достижении давления воды верхнего

предела реле давления, насос снова отключится. циклы включе-

ния и выключения насоса повторяются до тех пор, пока осущест-

вляется разбор воды из системы.

для корректной работы насосной станции необходимо на вса-

сывающей магистрали использовать обратный клапан с сетча-

тым фильтром грубой очистки воды.

Источник
