Nf 858c инструкция на русском

Легко отслеживайте и определяйте местонахождение коммуникационных проводов и кабелей без помех от переменного тока.

Мигание концентратора для определения сетевого порта по мигающему индикатору порта на концентраторе / коммутаторе.

Функция PoE: определите, какие контакты обеспечивают питание, и определите, какое напряжение.

Определите состояние телефонного кабеля (наконечник или кольцо) / полярность (анод или катод).

Измерьте длину кабеля LAN и коаксиального кабеля.

Проверьте обрыв, короткое замыкание, перемычку для кабеля локальной сети и коаксиального кабеля.

Сертификат. Прошел испытания на соответствие RoHS, FCC, CE, Noyafa прошла систему сертификации качества ISO 9001.

100% польза. производство в Китае, с таким же качеством, цена продукта более конкурентоспособна, чем у аналогичных конкурентов.

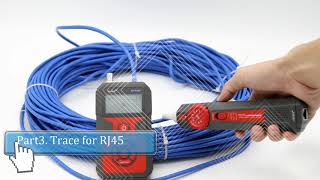

• Видео о продукте
• Описание продукта
• Технический индекс
• Упаковка
• ЧАВО

Отслеживание проводов NF-858C

Спецификация:
OEM / ODM: Да
Бренд: Нояфа
Номер модели: NF-858C
Место происхождения: Шэньчжэнь, Китай
Функция Mian: отслеживание и обнаружение кабеля
Длина теста: BNC, RJ45
Тип отслеживания: UTP / STP RJ45, BNC
Другая функция: VFL и память
Источник питания: литиевая батарея 3,7 В
Гарантия: 1 год

NF-858 Transmitter specifications
LCD screen	58 x 40mm
Tone frequency	130kHz
Max testing range	2000m
Trace cable coonected to switch	anti-jamming
Compatible with connectors	RJ45, BNC, VFL , Mic USB
Low battery display	3.4 ± 0.2V
Storage data	6 sets
Battery type	3.7V 1000mAh Lithium battary
Dimensions (LxWxD)	135 x 78 x 35 mm
NF-858 Receiver specifications
Frequency	130kHz
Led illumination	2
Battery type	3.7V 1000mAh Lithium battary
Dimensions (LxWxD)	203 x 45x 33mm
NF-858 Remote unit specifications
Compatible with connectors	RJ45,BNC
Remote units	4 sets
Dimensions (LxWxD)	107 x 30 x 24mm

B1: Вы торговая компания или производитель?

O1: Мы являемся оригинальным производителем и можем оказать вам содействие в получении заводского оборудования по выгодным ценам.

B2: Каков срок доставки?

O2: Как правило это 3-10 рабочих дней, если товары в наличии. Если нет, то доставка займет 10-25 рабочих дней, все зависит от объема вашего заказа.

B3: Есть ли у вас послепродажное обслуживание?

O3: Наша опытная команда технических специалистов готова ответить вам в течении 24 часов.

B4: Каков ваш MOQ? Вы предоставляете индивидуальный сервис?

O4: При заказе образцов, ограничение по MOQ отсутствует. Мы будем признательны, если вы захотите приобрести образцы для тестирования, вначале.

B5: Каков порядок оплаты?

O5: Платежи≤5000USD, идут по 100% предоплате. Платежи>5000USD, 30% T/T-предоплата, остаток перед отгрузкой. Платежное поручение Trade Assurance. Paypal, Western Union и т.д.

B6: Могу ли я стать вашим эксклюзивным дистрибьютором в своей стране?

O6: Мы поддерживаем такие инициативы. Вместе с вами, мы обсудим ситуацию на вашем рынке и после одобрения, мы направим вам контракт, с детализированными требованиями, касаемо условий работы дистрибьютора и целей продаж.

Компания Shenzhen NOYAFA Electronic Co., Ltd. придерживается концепции «Быть столетним предприятием и создать национальный бренд». Она также стала ведущим производителем контрольно-измерительных приборов в Китае. В то же время, наш зарубежный рынок постоянно растет, а наше влияние все больше и больше усиливается. Видение будущего для компании заключается в том, чтобы стать глобальным лидером в индустрии контрольно-измерительного оборудования.

Источник

NF-858C RU (V2) трассоискатель, измеритель длины кабеля

• Тип товара: Кабельные тестеры
• Название фирмы изготовителя: Noyafa

Русское меню
Измерение длины кабеля до 2000 м:
витая пара 5 и 6 категории
коаксиальный кабель
Память на 6 измерений
Проверка целостности кабеля:
витая пара 5 и 6 категории, коаксиальный кабель
Проверка:
витой пары (RJ45)
BNC кабелей
телефонной линии (RJ11)
электрических проводов
Прослеживание трассы прокладки кабеля
Обнаружение провода в коммутаторе
Проверка кроссировки витой пары на расстоянии до 2000 м
Проверка POE
SPLIT тест
Улучшенная помехоустойчивость
Проверка целостности оптоволоконного кабеля (VFL)
ЖК дисплей 58 x40 мм
Регулировка уровня сигнала
Двухтоновый настраиваемый режим работы
Максимальный выходной сигнал: 9 В (размах)
Подсветка дисплея: настраиваемое время 15с, 30с, 1 мин, Выкл.
Автоматическое выключение: настраиваемое время 15мин, 30мин, 1 час, Выкл.
Наушники для работы в шумных условиях
Питание: Li аккумулятор 1000 мА; 3,7 В
Комплект поставки:
приемник — 1 шт.
передатчик — 1 шт.
дистанционный датчик — 4 шт.
наушники — 1 шт.
RJ45 кабель адаптер — 1 шт.
RJ11 кабель адаптер — 1 шт.
RJ11-крокодилы кабель адаптер — 1 шт.
BNC-RJ11 кабель адаптер — 1 шт.
Зарядное устройство — 1 шт.
USB кабель — 1 шт.
Сумка чехол – 1 шт.
Инструкция по эксплуатации — 1 шт.
Размеры передатчика: 135 х 78 х 33 мм
Размеры приемника: 203 х 45 х 33 мм
Размеры дистанционного датчика: 107 х 30 х 24 мм
Масса комплекта с упаковкой: 860 г

Источник

Прибор измерительный Noyafa NF-858C RU (V2) трассоискатель измеритель длины кабеля

• Характеристики
• Торговая марка: Noyafa
• Вид: прибор
• Функциональное назначение: трассоискатель
• Тип: тестер
• Страна происхождения: Китай

Все характеристики

Список сравнения переполнен.

Мы заменили первый добавленный товар на последний

Список сравнения переполнен.

Мы заменили первую добавленную группу товаров на последнюю

Товар не может быть добавлен

Товар добавлен в лист сравнения

NF — Тестер длины кабелей NF состоит из одного передатчика, одного приемника и четырех дистанционных датчиков. Он позволяет не только трассировать кабели, измерять их длину и проверять разводку витых пар, но и визуализировать места повреждения оптоволоконных кабелей (функция VFL), а также определять состояние телефонных линий.

Позволяет производить проверку на обрыв, короткое замыкание, помехи от соседних фаз, обратную полярность, парное соединение и определение оборванного провода (кабели типа RJ45, RJ11, BNC).

Позволяет производить проверку влияния помех от соседних фаз для разрешения проблем низкой скорости передачи данных.

Позволяет быстро находить нужный провод или кабель в пучке.

Прозвонка коаксиальных кабелей (BNC) и кабелей из витых пар категории 5 и категории 6 (Cat 5, Cat 6)

Измерение длины коаксиальных кабелей и кабелей категории 5 и категории 6 до 2000 м

Трассировка сетевых и коаксиальных кабелей

Функция проблесковой индикации, позволяющая напрямую находить требуемые кабели, подключенные к сетевому коммутатору с поддержкой питания подключенных устройств по витой паре (PoE)

Визуализация мест повреждений оптоволоконных кабелей красным светом

Проверка напряжения на сетевом коммутаторе с поддержкой питания подключенных устройств по витой паре (PoE)

Торговая марка:	Noyafa
Подробные характеристики
Вид:	прибор
Функциональное назначение:	трассоискатель
Тип:	тестер
Гарантийный срок:	12 мес
Страна происхождения:	Китай

NF — Тестер длины кабелей NF состоит из одного передатчика, одного приемника и четырех дистанционных датчиков. Он позволяет не только трассировать кабели, измерять их длину и проверять разводку витых пар, но и визуализировать места повреждения оптоволоконных кабелей (функция VFL), а также определять состояние телефонных линий.

Позволяет производить проверку на обрыв, короткое замыкание, помехи от соседних фаз, обратную полярность, парное соединение и определение оборванного провода (кабели типа RJ45, RJ11, BNC).

Позволяет производить проверку влияния помех от соседних фаз для разрешения проблем низкой скорости передачи данных.

Позволяет быстро находить нужный провод или кабель в пучке.

Прозвонка коаксиальных кабелей (BNC) и кабелей из витых пар категории 5 и категории 6 (Cat 5, Cat 6)

Измерение длины коаксиальных кабелей и кабелей категории 5 и категории 6 до 2000 м

Трассировка сетевых и коаксиальных кабелей

Функция проблесковой индикации, позволяющая напрямую находить требуемые кабели, подключенные к сетевому коммутатору с поддержкой питания подключенных устройств по витой паре (PoE)

Визуализация мест повреждений оптоволоконных кабелей красным светом

Проверка напряжения на сетевом коммутаторе с поддержкой питания подключенных устройств по витой паре (PoE)

Источник

Кабельный тестер, измеритель расстояния, трассоискатель

NF-468 кабельный тестер

FWT8X трассоискатель кабельный тестер

Трассоискатель состоит из передатчика и приемника сигнала
Прослеживание трассы прокладки витой пары и телефонного кабеля
Прослеживание трассы прокладки проводов с помощью адаптера
Цифровой сигнал уменьшает влияние помех
Обнаружение телефонного провода в коммутаторе
Обнаружение витой пары на роутере и в пучке
Высокая защищенность от помех
Расстояние прослеживания более 300 м (менее 3000 м)
Функция тестирования витой пары (обрыв, короткое замыкание, неправильное соединение)
Тестирование телефонной линии
Регулировка уровня громкости
Фонарик для подсветки рабочей зоны
Питание: батареи — 4 шт. х 1,5 В тип ААА (нет в комплекте)
Диапазон рабочих температур: 0°С . +40°С
Диапазон температур хранения: -10°С . +50°С
Класс защиты: IP40
Сертификат: EAC
Гарантия: 1 год
Комплект поставки:
приемник — 1 шт.
передатчик — 1 шт.
кабель RJ45 – RJ45 — 1 шт.
кабель RJ11 – крокодилы — 1 шт.
сумка-мешок — 1 шт.
инструкция по эксплуатации — 1 шт.
Размеры передатчика: 120 х 48 х 34 мм
Размеры приемника: 175 х 45 х 35 мм
Вес комплекта с упаковкой: 270 г
Габариты упаковки: 190 x 130 x 45 мм

NF-309 кабельный тестер измеритель длины трассоискатель

Особенности:
Аккумуляторное питание передатчика и приемника
Тест качества материала кабеля
Тест POE

Измерение длины витой пары и коаксиального кабеля (расстояние до места обрыва/замыкания): 1м … 2000 м
Пользовательская калибровка длины – до шести коэффициентов
Проверка целостности сетевого и коаксиального кабеля
Трассировка витой пары, телефонного и коаксиального кабеля – до 1000м
Кроссировка (детальное исследование витой пары):
RJ45 (8P8C) — витая пара STP/UTP Cat 5e, Cat 6e
замкнутые, оборванные, перевернутые, пересеченные и расщепленные пары
Определение качества материала кабеля CAT5 и CAT6 и нестандартного кабеля LAN
Проверка сопротивления кабеля, подключенного к удаленному устройству
Определение контактов питания POE и измерение расстояния, на которое кабель может обеспечить POE.
ЖК-дисплей: матричный 128 х 64 с подсветкой
Язык меню: английский, китайский
Регулировка контраста
Светодиодный фонарик
Установка длительности автоотключения питания: 15/ 30/ 60 минут, отключена
Установка длительности подсветки: 15/ 30/ 60 секунд/выключена
Дистанционный датчик:
максимальное удаление – 1000 м
разъем 8P8C (RJ45), BNC, POE
Разъем для подключения наушников на приемнике работы в шумных условиях
Питание:
Приемник — 3,7В 1400мАh аккумулятор
Передатчик — 3,7В 1400мАh аккумулятор
Сертификаты: EAC, СЕ
Гарантия: 1 год
.

NF-8108A RU кабельный тестер измеритель длины

NF-8200 кабельный тестер измеритель длины трассоискатель

NF-8200 – многофункциональный тестер, предназначенный для проверки кабельных линий. Отличительной особенностью данной модели является возможность измерения длины витой пары и телефонной линии. Модель обладает повышенной устойчивостью к интерференции сигнала (Anti-jamming). Прибор состоит из головного устройства, беспроводного приемника и терминального датчика. Основные функции тестера — поиск обрывов, коротких замыканий, поиск и идентификация линии, проверка ее состояния, трассировка, измерение длины проводника, детальное тестирование правильности обжима витой пары. Данная модель рекомендуется для применения при работе с телефонными линиями, компьютерными сетями.

Частота генерируемого сигнала: 225 Гц, 2-х тоновый генератор
Максимальная дистанция трассировки: 2000 м
Измерение длины витой пары, телефонной линии: 1 … 2500 м
Память данных калибровки: 4 банка коэффициентов
Проверка влияния помех от соседних фаз для решения проблем низкой скорости передачи данных
Исследование соединений и кабелей:
RJ45 (8P8C) — витая пара STP/UTP CAT-5E, CAT-6E
RJ11 — телефонный кабель
Проверка на наличие обрыва или короткого замыкания цепи:
витая пара, телефонный кабель
Детальное исследование витой пары:
замкнутые, перевернутые, пересеченные и расщепленные пары, перекрестные помехи, обратное подключение
ЖК-дисплей: матричный 128 х 64, видимое поле 64 х 32 мм
Язык меню: английский
Выбор времени автоотключения питания: 15/ 30/ 60/ 120 минут
Подсветка дисплея
Для работы достаточно одного человека
Терминальный датчик:
максимальное удаление – 2500 м
разъем 8P8C (RJ45), RJ11
звуковое оповещение
.

NF-8209 кабельный и POE тестер измеритель длины трассоискатель

NF-8209 — это новое поколение тестеров имеющих цифровую и аналоговую трассировку кабельных линий. Он имеет три режима отслеживания кабеля, цифровой режим, аналоговый режим и режим PoE. Кроме того, он включает в себя измеритель длины кабеля, тестирование неисправностей LAN сетей, тестирование PoE, визуальный легкий поиск нужного кабеля на коммутаторе (Flash Port) и функцию NCV (бесконтактный датчик напряжения 220В).

Трассировка (сканирование):
Цифровая, аналоговая, PoE
Максимальная дистанция трассировки: 600 м
Типы кабелей: LAN (CAT5e, CAT6, CAT6a (STP & UTP), телефонный кабель, другие проводники
Измерение длины витой пары (расстояние до места обрыва/замыкания): 2,5 … 200 м
Проверка питания по витой паре (PoE): 5 … 60 В
Кроссировка (детальное исследование витой пары):
RJ45 (8P8C) — витая пара CAT5e, CAT6, CAT6a (STP & UTP)
замкнутые, оборванные, перевернутые, пересеченные и расщепленные пары…
Визуальный поиск нужного порта на коммутаторе (Port Flash)
NCV – бесконтактное обнаружение сети 220В
ЖК-дисплей: матричный 128 х 64 с подсветкой
Язык меню: английский
Регулировка контраста
Фонарик
Установка длительности автоотключения питания: 15/ 30/ 60 минут, отключена
Установка длительности подсветки: 15/ 30/ 60 секунд/ постоянно, отключена
Индикация разряда батареи на передатчике и приемнике
Дистанционный датчик:
максимальное удаление – 600 м
разъем 8P8C (RJ45)
Разъем для подключения наушников на приемнике работы в шумных условиях
Питание:
Приемник — батарея 1 шт. х 9 В тип 6F22
Передатчик — батареи 1,5 В x 3 шт. тип ААА
Сертификаты: EAC, СЕ
Гарантия: 1 год
.

Источник

NF-858C Noyafa многофункциональный кабельный тестер, трассоискатель. Обеспечивает выполнение трассировки электрических кабелей, измерения их длины, проверку и кроссировку витых пар, а также визуализацию мест повреждений оптоволоконных кабелей и диагностики состояния телефонных линий.

 Прибор состоит из одного передатчика, одного приемника и четырех удалённых датчиков. В качестве элемента питания используется литиевая батарея 3,7В.

Функциональные возможности кабельного тестера NF858С:

• Прозвонка коаксиальных кабелей (BNC) и кабелей витых пар категории 5 и категории 6 (Cat 5, Cat 6).

• Измерение длины коаксиальных кабелей и кабелей категории 5 и категории 6 до 2000 м.

• Трассировка сетевых и коаксиальных кабелей.

• Функция проблесковой индикации, позволяющая напрямую находить требуемые кабели, подключенные к сетевому коммутатору с поддержкой питания подключенных устройств по витой паре (PoE).

• Визуализация мест повреждений оптоволоконных кабелей красным светом.

• Проверка напряжения на сетевом коммутаторе с поддержкой питания подключенных устройств по витой паре (PoE).

Технические характеристики передатчика:

• Индикатор ЖКИ-дисплей: 58 х 40 мм с подсветкой;
• Частота тонального сигнала трассировки 130 кГц;
• Максимальная дистанция трассировки: 2000 м (максимальная дистанция проверки кроссировки кабеля 2000 м);
• Типы тестируемых кабелей кабели категории 5, категории 6 (Cat 5, Cat 6), коаксиальный Разъемы RJ45, коаксиальный (BNC), VFL, микро-USB;
• Максимальное напряжение сигнала 9±1 В (размах);
• Отображение функций и неисправностей на ЖК дисплее (длина, кроссировка витых пар, сканирование, прозвонка, отсутствие адаптера, индикация разряженной батареи);
• Объем памяти для записи результатов тестирования 6 групп данных;
• Защита от перенапряжения;
• Литиевая батарея на 3,7 В, 199 мА·ч;
• Габаритные размеры 135 х 78 х 35 мм.

Технические характеристики приемника:
• Частота: 130 кГц;
• Порог индикации разряженной батареи: напряжение 3,5В ±0,2 В;
• Тип батареи питания: литиевая батарея на 3,7 В, ёмкость:199 мАч;
• Габаритные размеры 203 х 45 х 33 мм.

Технические характеристики дистанционных датчиков:
• Совместимые разъемы RJ45, коаксиальный: 4 шт;
• Габаритные размеры: 107 х 30 х 24 мм.

Гарантия: 12 месяцев

NF-858C Noyafa многофункциональный кабельный тестер, трассоискатель. Обеспечивает выполнение трассировки электрических кабелей, измерения их длины, проверку и кроссировку витых пар, а также визуализацию мест повреждений оптоволоконных кабелей и диагностики состояния телефонных линий.

 Прибор состоит из одного передатчика, одного приемника и четырех удалённых датчиков. В качестве элемента питания используется литиевая батарея 3,7В.

Функциональные возможности кабельного тестера NF858С:

• Прозвонка коаксиальных кабелей (BNC) и кабелей витых пар категории 5 и категории 6 (Cat 5, Cat 6).

• Измерение длины коаксиальных кабелей и кабелей категории 5 и категории 6 до 2000 м.

• Трассировка сетевых и коаксиальных кабелей.

• Функция проблесковой индикации, позволяющая напрямую находить требуемые кабели, подключенные к сетевому коммутатору с поддержкой питания подключенных устройств по витой паре (PoE).

• Визуализация мест повреждений оптоволоконных кабелей красным светом.

• Проверка напряжения на сетевом коммутаторе с поддержкой питания подключенных устройств по витой паре (PoE).

Технические характеристики передатчика:

• Индикатор ЖКИ-дисплей: 58 х 40 мм с подсветкой;
• Частота тонального сигнала трассировки 130 кГц;
• Максимальная дистанция трассировки: 2000 м (максимальная дистанция проверки кроссировки кабеля 2000 м);
• Типы тестируемых кабелей кабели категории 5, категории 6 (Cat 5, Cat 6), коаксиальный Разъемы RJ45, коаксиальный (BNC), VFL, микро-USB;
• Максимальное напряжение сигнала 9±1 В (размах);
• Отображение функций и неисправностей на ЖК дисплее (длина, кроссировка витых пар, сканирование, прозвонка, отсутствие адаптера, индикация разряженной батареи);
• Объем памяти для записи результатов тестирования 6 групп данных;
• Защита от перенапряжения;
• Литиевая батарея на 3,7 В, 199 мА·ч;
• Габаритные размеры 135 х 78 х 35 мм.

Технические характеристики приемника:
• Частота: 130 кГц;
• Порог индикации разряженной батареи: напряжение 3,5В ±0,2 В;
• Тип батареи питания: литиевая батарея на 3,7 В, ёмкость:199 мАч;
• Габаритные размеры 203 х 45 х 33 мм.

Технические характеристики дистанционных датчиков:
• Совместимые разъемы RJ45, коаксиальный: 4 шт;
• Габаритные размеры: 107 х 30 х 24 мм.

Гарантия: 12 месяцев
