Реле Omix D5-AV6-3-PS-K6 предназначено для контроля тока и фазного напряжения в трехфазных сетях с изолированной нейтралью и для защиты электрооборудования. Контролирует обрыв фаз, асимметрию (перекос) фаз, порядок чередования фаз, превышение силы тока и напряжения выше установленного значения, падение напряжения ниже установленного значения. Реле может быть использовано в различных областях электроэнергетики и автоматики

Особенности:

Для сетей с нейтралью
Светодиодные индикаторы значений тока и напряжения на каждой из трех фаз, с высотой символов 8 мм
Светодиодные индикаторы состояния реле и аварийных ситуаций
Настраиваемые пороги срабатывания реле для силы тока и напряжения
Ручной или автоматический перезапуск реле при устранении аварийной ситуации
Регулируемая задержка срабатывания 5…600 с
Питание от контролируемого напряжения ~50…400 В

Технические характеристики:

Параметр	Значение
Рабочее напряжение	~50…400 В
Номинальное напряжение Uном	~220 В
Рабочая частота тока	45…65 Гц
Пределы регулирования порога срабатывания при превышении напряжения	~220…300 В
Пределы регулирования порога срабатывания при падении напряжения	~120…210 В
Пределы порога срабатывания при превышении силы тока	5…63 А
Пределы порога асимметрии (перекоса) фаз	20…99%
Погрешность измерения напряжения	±1%
Гистерезис (зона возврата) — превышение напряжения — понижение напряжения — асимметрия (перекос) фаз	5 В 3 В 5%
Задержка включения реле	5…600 с
Задержка времени срабатывания реле — при превышении уставки напряжения — при превышении напряжением значения 350 В — при падении напряжения — при превышении уставки тока — при превышении током значения 80 А — при асимметрии фаз	0,1 с 0,02 с 0,5 с 5…600 с 0,1 с 10 с
Коммутационная способность реле	~63 А, 400 В
Механическая износостойкость	≥ 100 000 циклов
Электрическая износостойкость	≥ 1 000 000 циклов
Номинальное напряжение изоляции	450 В
Условия эксплуатации	−5…+40°С, ≤ 50%RH
Температура хранения	−25…+55°С
Степень защиты	IP20
Монтаж	На DIN-рейку, стандарт 5S
Высота символов	8 мм
Габаритные размеры	90×89,5×65 мм
Вес	375 г

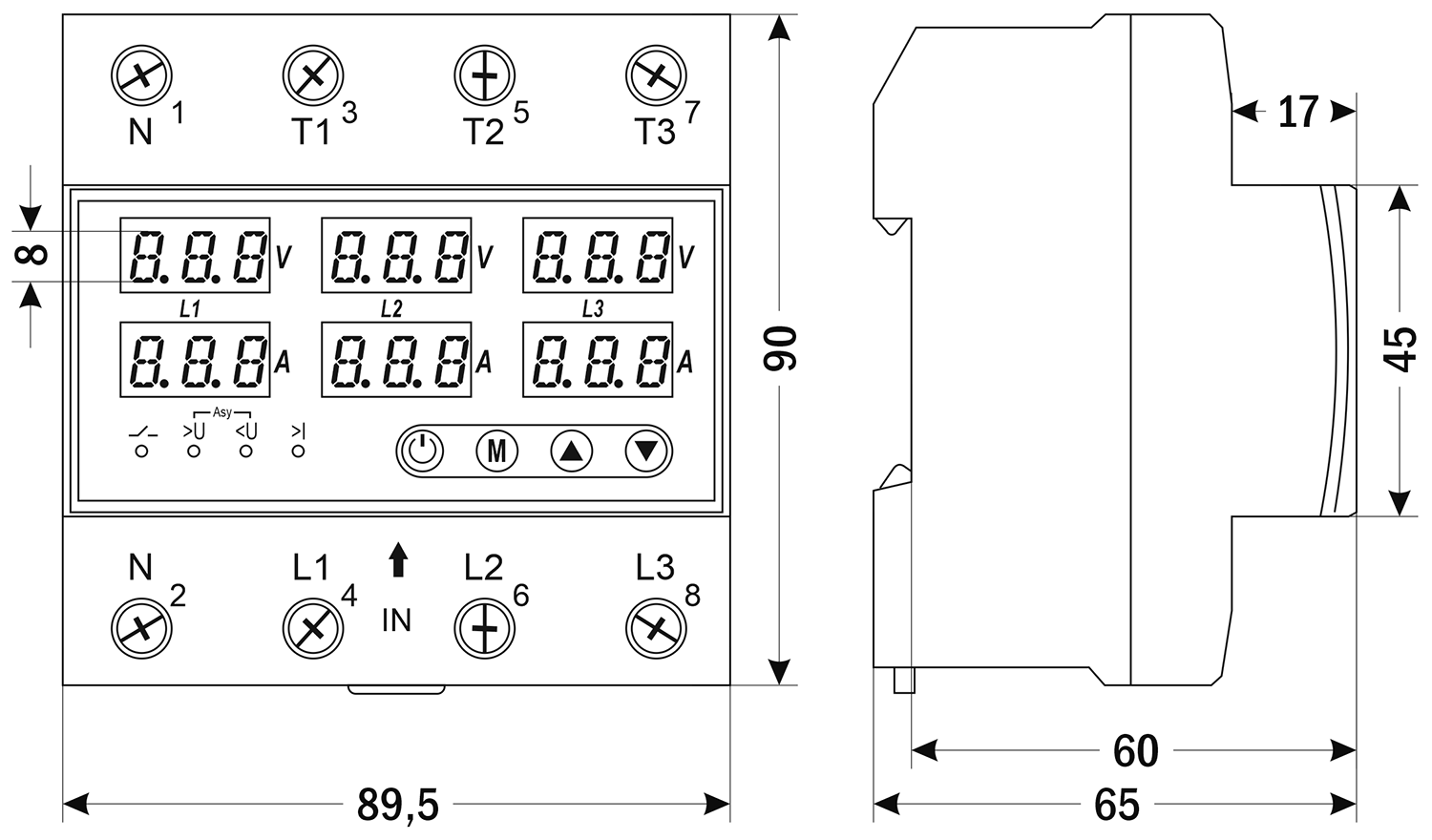

Габаритные размеры

Версия: 2021-04-29-КВА

Источник

Каталог находится в стадии наполнения.
Наличие и стоимость уточняйте у инженеров.

Розничная цена:

5 683 руб.

экономия0 руб.

Прибор для контроля тока и фазного напряжения в трехфазных сетях с изолированной нейтралью и для защиты электрооборудования
• Пределы регулирования порога срабатывания при превышении напряжения: 220…300 В
• Пределы регулирования порога срабатывания при падении напряжения: 120…210 В
• Пределы порога срабатывания при превышении силы тока: 5…63 А
• Пределы порога асимметрии (перекоса) фаз: 20…99%
• Погрешность: ±1%

• Количество фаз: 3

• Быстродействующее реле: ~63 А, 400 В

• 6 трехразрядных светодиодных индикаторов
• Монтаж: на DIN-рейку, стандарт 5S

• Ожидаемая дата получения Госреестра: август 2021

Источник

Назначение

Приборы электроизмерительные цифровые Omix (далее приборы) предназначены для измерений и регистрации параметров электрической сети: сила переменного и постоянного тока, переменное и постоянное напряжения, частота, активная, реактивная и полная электрическая мощность, соБф.

Описание

Принцип действия приборов основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов при помощи аналогоцифрового преобразователя.

Приборы электроизмерительные цифровые Omix представляют собой приборы с микропроцессорным программным управлением, c блоками аналого-цифрового преобразования (АЦП) и, как опция, блоками энергонезависимой памяти, часами реального времени, цифро-аналогового преобразования (ЦАП) и цифровым интерфейсом.

Приборы выполнены в пластиковых корпусах и могут устанавливаться в щитах и пультах управления под любым углом к горизонту (защита с лицевой панели IP54). Либо в корпусах для настенного монтажа (корпус с защитой IP64), либо в корпусах на DIN-рейку (корпус с защитой IP20), либо в переносных корпусах.

Внутри корпуса прибора установлены печатные платы, на которых смонтированы элементы электрической схемы. На задней стороне корпуса расположены терминальные блоки, а в случае исполнения в настенном корпусе (защита IP64) на нижней стороне корпуса располагаются гермовводы.

На лицевой панели приборов расположены: мембранная клавиатура, графические и/или светодиодные цифровые индикаторы.

Приборы имеют цифровую индикацию измеряемой величины.

Приборы применяются в различных системах измерения и контроля за параметрами электрических сетей для сбора, отображения полученной информации, обработки, сигнализации о расхождениях относительно заданных значений.

Приборы могут выполнять функцию преобразователей с аналоговыми выходами и функцию регистраторов.

Кроме того, приборы могут работать в комплекте с трансформаторами тока и напряжения, если выходные сигналы этих трансформаторов соответствуют диапазонам измерений приборов.

Посредством кнопок управления с передней панели производится управление и конфигурирование прибора.

Условное обозначение приборов при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из наименования прибора, условного

Omix			—		—			—		—		—	N		—	N		—
		1		2		3	4		5		6			7			8		9

1 — корпус

P44 — щитовой IP20

P77 — щитовой IP20

Р99 — щитовой IP20

P1212 — щитовой IP20

P1414 — щитовой IP20

P94 — щитовой IP20

P74 — щитовой IP20

P95 — щитовой IP20

PQ74 — щитовой IP20

PQ42 — щитовой IP20

D1 — на DIN-рейку IP20

D2 — на DIN-рейку IP20

D3 — на DIN-рейку IP20

D4 — на DIN-рейку IP20

D5 — на DIN-рейку IP20

Т33 — щитовой IP20

PS54- щитовой IP20

R30 — щитовой IP20

W100 — герметичный настенный, IP64

2 — функция

A — Амперметр;

DA — Амперметр постоянного тока;

V — Вольтметр

DV — Вольтметр постоянного тока

AV — Вольтамперметр

DVA — Вольтамперметр постоянного тока

VF — Измеритель напряжения и частоты

M — Мультиметр

PFC- Контроллер коэффициента мощности MA — Мультиметр с функциями анализатора

3 — количество индикаторов

0 — 9 — LED индикатор

Y — ЖКИ индикатор

4 — число фаз

1 — однофазный

3 — трехфазный

5 — регистрация

пусто — нет функции регистрации R — есть функция регистрации во встроенную память

6 — тип прибора

пусто — Измерительный прибор TR — Измерительный преобразователь AS — Индикатор аналогового сигнала PS — Устройство защиты

7 — количество и тип логического выхода

пусто — нет

K — управляющий выход типа реле

SRS — управляющих выход типа оптосимистор

VT — управляющий выход типа оптотранзистор

SSR — выход управления твердотельным реле

K6 — управляющий выход типа реле мощностью свыше 60А

8 — количество и тип аналоговых выходов

пусто — нет

1020 — токовый выход 0 — 20 мА I420 — Токовый выход 4-20 мА IU — универсальный аналоговый выход U10 — напряжение 0 — 10 В

9 — тип цифрового интерфейса

пусто — нет

RS232 — интерфейс RS-232 RS485 — интерфейс RS-485 USB — интерфейс USB Eth — интерфейс Ethernet WF — беспроводной интерфейс

10 — серия приборов

N1 — 1я серия приборов N2 — 2я серия приборов N3 — 3я серия приборов N4 — 4я серия приборов N5 — 5я серия приборов N6 — 6я серия приборов N7 — 7я серия приборов N8 — 8я серия приборов N9 — 9я серия приборов

Общий вид приборов электроизмерительных цифровых Omix представлен на рис. 1- 6. Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер наносится в виде наклейки на корпус прибора.

Программное обеспечение

Программное обеспечение приборов электроизмерительных цифровых Omix является встроенным и выполняет функции управления режимами работы приборов, сбора данных об измеренных параметрах их математическую обработку, хранение и передачи измерительной информации.

Конструкция и особенности эксплуатации приборов обеспечивают полное ограничение доступа к метрологически значимой части ПО.

Программа заносится в однократно программируемый микроконтроллер в процессе производства и не может быть изменена без разрушения корпуса прибора.

У правление приборами осуществляется через интерфейсы связи с помощью внешней программы поддерживающей MODBUS RTU. Внешние программы не оказывают влияния на метрологические характеристики прибора.

Уровень защиты программного обеспечения «средний» в соответствии с Р50.2.077-2014.

Идентификационные данные внешнего и внутреннего программного обеспечения (ВПО) приборов электроизмерительных цифровых Omix в зависимости от модификации представлены в таблицах 1а и 1б.

Таблица 1а — Идентификационные данные внешнего программного обеспечения

Наименование ПО	Идентиф икационно е наименование ПО	Номер версии*	Идентиф икационные данные	Алгоритм вычисления
1	2	3	4	5
Программа калибровки приборов Omix	OMIX Calibration	1.0	fa7941a1f4ffc4c807ee 6882fe574d42	CRC32
OPC сервер	ARC_ORC	1.0	f49880fc46a79aab489 371753135576	CRC32
Конфигуратор приборов по R485	Configurator	1.0	6515cc7cb24e8f8653f 673a66799efad	CRC32

Таблица 1б — Идентификационные данные внутреннего прог	раммного обеспечения
Наим енова ние ПО	Идентификационное наименование ПО	Номер версии
1	2	3
Внутреннее программное обеспечение	D1-A0-1-TR-N1, D1-A0-1-TR-N2, D1-V0-1-TR-N1, D1-V0-1-TR-N2, D1-V1-1, D1-V3-3, D2-A1-1-K6, D2-AV2-1, D2-AV2-1-K6, D2-AV2-1-N2, D2-V1-1-K6, D2-VF2-1, D3-AV2-1, D3-M3-1, D3-M3-1-N3, D4-AV6-3-K6, D4-M6-3, D5-AV6-3-PS-K6, P1212-PFC1-3-12K , P1212-V1-1, P44-AV2-1, P44-V1-1, P74-AV2-1, P74-M3-1, P77-AV2-1, P77-V1-1, P94-A1-1-N3, P94-M1-1-RS485, P94-MY-1-RS485, P94-V1-1, P94-V1-1-N3, P95-MY-1, P99-A1-1-N3, P99-A3-3-N2, P99-AV2-1, P99-M3-3-RS485, P99-M5-3-N3, P99-M6-3, P99-MAY-3-3I420-RS485, P99-MAY-3-3K-RS485, P99-MAY-3-R-3I420-RS485, P99-MAY-3-R-3K-RS485, P99-MAY-3-RS485, P99-MY-3-RS485, P99-V1-1, P99-V1-1-N3, P99-V3-3-N2, PQ42-DV1 , PQ42-DV2, PQ42-V1-1, PQ74-AV2-1-N2, PQ74-AV2-1-N3, PQ74-V1-1-N2, PQ74-V2-1, PQ74-VF2-1, PS54-V1-1-N2, R30-A1-1, R30-AV2-1, R30-DV1, R30-DV1-N2,, R30-V1-1, R30-VF2-1, T33-A1-1, T33-M3-1, T33-V1-1, T33-VF2-1	1.0
D4-MX-1(R)-0.5-RS485, P94-MX-1(R)-0.5-RS485, W100-MX-1(R)-0.5-RS485	1.16
PQ74-A1-1, PQ74-A1-1-N2, P99-M5-3-N4	2.0
D3-A1-1-N2, D3-A1-1-K-N2, D3-A1-1-I420-N2, D3-A1-1-RS485-N2, D3-A1-1-N9, D3-A1-1-K-N9, D3-A1-1-I420-N9, D3-A1-1-RS485-N9, P44-A1-1-N2, P44-A1-1-K-N2, P44-A1-1-RS485-N2, P44-A1-1-I420-N2, P77-A1-1-N2, P77-A1-1-K-N2, P77-A1-1-RS485-N2, P77-A1-1-I420-N2, P77-A1-1-K-RS485-N2, P77-A1-1-I420-RS485-N2, P94-A1-1-N2, P94-A1-1-K-N2, P94-A1-1-RS485-N2, P94-A1-1-I420-N2, P94-A1-1-K-RS485-N2, P94-A1-1-I420-RS485-N2, P99-A1-1-N2, P99-A1-1-K-N2, P99-A1-1-RS485-N2, P99-A1-1-I420-N2, P99-A1-1-K-RS485-N2, P99-A1-1-I420-RS485-N2, P1212-A1-1-N2, P1212-A1-1-K-N2, P1212-A1-1-RS485-N2, P1212-A1-1-I420-N2, P1212-A1-1-K-RS485-N2, P1212-A1-1-I420-RS485-N2, D3-A3-3-N2, D3-A3-3-K-N2, D3- A3-3-I420-N2, D3-A3-3-RS485-N2, D3-A3-3-N9, D3-A3-3-K-N9, D3-A3-3-I420-N9, D3-A3-3-RS485-N9, D3-V1-1-N2, D3-V1-1-K-N2, D3-V1-1-I420-N2, D3-V1-1-RS485-N2, P44-V1-1-N2, P44-V1-1-K-N2,	4.0

P44-V1-1-RS485- N2, P44-V1-1-I420-N2, P77-V1-1-N2, P77-V1-1-K-N2, P77-V1-1-RS485-N2, P77-V1-1-I420-N2, P77-V1-1-K-RS485-N2, P77-V1-1-I420-RS485-N2, P94-V1-1-N2, P94-V1-1-K-N2, P94-V1-1-RS485-N2, P94-V1-1-I420-N2, P94-V1-1-K-RS485-N2, P94-V1-1-I420-RS485-N2, P99-V1-1-N2, P99-V1-1-K-N2, P99-V1-1-RS485-N2, P99-V1-1-I420-N2, P99-V1-1-K-RS485-N2, P99-V1-1-I420-RS485-N2, P1212-V1-1-N2, P1212-V1-1-K-N2, P1212-V1-1-RS485-N2, P1212-V1-1-I420-N2, P1212-V1-1-K-RS485-N2,

P1212-V1-1-I420-RS485-N2, D3-V3-3-N2, D3-V3-3-K-N2, D3-V3-3-I420-N2, D3-V3-3-RS485-N2, D3-M3-1-N2, D3-M3-1-K-N2, D3-M3-1-I420-N2, D3-M3-1-RS485-N2, P44-M3-1-N2, P44-M3-1-RS485-N2, P77-M3-1-N2, P77-M3-1-K-N2, P77-M3-1-RS485-N2, P77-M3-1-1420-N2, P77-M3-1-K-RS485-N2, P77-M3-1-1420-RS485-N2, P99-M3-1-N2, P99-M3-1-K-N2, P99-M3-1-RS485-N2, P99-M3-1-1420-N2, P99-M3-1-K-RS485-N2, P99-M3-1-1420-RS485-N2, P1212-M3-1-N2, P1212-M3-1-K-N2, P1212-M3-1-RS485-N2, P1212-M3-1-I420-N2, P1212-M3-1-K-RS485 -N2, P1212-M3-1-1420-RS485-N2

4.0

P1414-MAY-R-RS485 -Eth

4.24

P99-A3-3-3K-N2

8.2

8.5

P99-M5-3-RS485-N2, P99-M5-3-4K-RS485-N2, P99-M5-3-4I420-RS485-N2

P44-A1-1, P44-A1-1-K, P77-A1-1, P77-A1-1-K, P94-A1-1, P94-A1-1-K, P99-A1-1, P99-A1-1-K, P1212-A1-

14.8

рт

1, P1212-A1-1-K, P44-DA1, P77-DA1, P94-DA1, P99-DA1, P1212-DA1, P94-DA1-K, P94-DA1-AS-K, P94-DA1-AS, P44-V1-1-K, P77-V1-1-K, P94-V1-1-K, P99-V1-1-K, P1212-V1-1-K, P44-DV1, P77-DV1, P94-DV1, P94-DV1-K, P99-DV1, P1212-DV1, P94-DV1-AS, P94-DV1-AS-K

D2-V1-1

15.0

15.1

15.2

15.3

16.5

P77-A3-3

D2-A1-1, D2-DA1, D2-DV1

P94-A1-1-K-I420, P94-V1-1-K-I420

D4-A3-3, P44-A3-3, P99-A3-3, P99-A3-3-K, P99-A3-3-3K, D4-V3-3, P44-V3-3, P77-V3-3, P99-V3-3, P99-V3-3-K, P99-V3-3-3K, P94-V1-3-N3, D4-M3-1, P99-M3-1-3K

D4-M3-3-RS485, D4-MY-3, D4-MY-3-RS485, P99-M5-3, P99-M5-3-RS485, P99-M5-3-4K-RS485, P99-M5-3-4I420-RS485, P99-MY-3-4K-RS485

Omix (амперметры переменного тока)

Таблица 2 — Метрологические характеристики приборов электроизмерительных цифровых

Модификация	Диапазон измерений силы переменного тока, А	Пределы допускаемой приведенной погрешности измерений***	Приме чание: кол-во фаз (версия ПО)
прямое подключение, А*	подключение с трансформатором, А**
1	2	3	4	5
D2-A1-1	от 0,005 до 5	от 0,001 до 9999	±(0,5 % +1 е.м.р.)	1
D2-A1-1-K6	от 0,01 до 100	—	±(1 % +2 е.м.р.)	1
D3-A1-1-N2 D3-A1-1-K-N2 D3-A1-1-I420-N2 D3-A1-1-RS485-N2	от 0,001 до 5	от 0,01 до 9999	±(0,5 % +1 е.м.р.)	1
D3-A1-1-N9 D3-A1-1-K-N9 D3-A1-1-I420-N9 D3-A1-1-RS485-N9	от 0,01 до 100	—	±(0,5 % + 1 е.м.р.)
P44-A1-1 P44-A1-1-K	от 0,02 до 5	от 0,04 до 9999	±(0,5 % + 1 е.м.р.)	1
P77-A1-1 P77-A1-1-K	от 0,02 до 5	от 0,04 до 9999	±(0,5 % + 1 е.м.р.)	1
P94-A1-1 P94-A1-1-K	от 0,02 до 5	от 0,04 до 9999	±(0,5 % + 1 е.м.р.)	1
P99-A1-1 P99-A1-1-K	от 0,02 до 5	от 0,04 до 9999	±(0,5 % + 1 е.м.р.)	1
P1212-A1-1 P1212-A1-1-K	от 0,02 до 5	от 0,04 до 9999	±(0,5 % + 1 е.м.р.)	1
P44-A1-1-N2 P44-A1-1-K-N2 P44-A1-1-RS485-N2 P44-A1-1-I420-N2	от 0,001 до 5	от 0,01 до 9999	±(0,5 % + 1 е.м.р.)	1
P77-A1-1-N2 P77-A1-1-K-N2 P77-A1-1-RS485-N2 P77-A1-1-I420-N2 P77-A1-1-K-RS485-N2 P77-A1-1-I420-RS485-N2	от 0,001 до 5	от 0,01 до 9999	±(0,5 % + 1 е.м.р.)	1

1	2	3	4	5
P94-A1-1-N2 P94-A1-1-K-N2 P94-A1-1-RS485-N2 P94-A1-1-I420-N2 P94-A1-1-K-RS485-N2 P94-A1-1-I420-RS485-N2	от 0,001 до 5	от 0,01 до 9999	±(0,5 % + 1 е.м.р.)	1
P99-A1-1-N2 P99-A1-1-K-N2 P99-A1-1-RS485-N2 P99-A1-1-I420-N2 P99-A1-1-K-RS485-N2 P99-A1-1-I420-RS485-N2	от 0,001 до 5	от 0,01 до 9999	±(0,5 % + 1 е.м.р.)	1
P1212-A1-1-N2 P1212-A1-1-K-N2 P1212-A1-1-RS485-N2 P1212-A1-1-I420-N2 P1212-A1-1-K-RS485-N2 P1212-A1-1-I420-RS485-N2	от 0,001 до 5	от 0,01 до 9999	±(0,5 % + 1 е.м.р.)	1
P94-A1-1-K-I420	от 0,001 до 5	от 0,001 до 9999	±(0,5 % + 1 е.м.р.)	1
P94-A1-1-N3	от 0,05 до 5	от 0,05 до 10000	±(0,5 % + 1 е.м.р.)	1
P99-A1-1-N3	от 0,05 до 5	от 0,05 до 10000	±(0,5 % + 1 е.м.р.)	1
PQ74-A1-1	от 0,001 до 5	от 0,001 до 9995	±(0,5 % + 1 е.м.р.)	1
PQ74-A1-1-N2	от 0,01 до 100	—	±(0,5 % + 1 е.м.р.)	1
D3-A3-3-N2 D3-A3-3-K-N2 D3 — A3 -3 -I420-N2 D3-A3-3-RS485-N2	от 0,001 до 5	от 0,01 до 9999	±(0,5 % + 1 е.м.р.)	3
D3-A3-3-N9 D3-A3-3-K-N9 D3-A3-3-I420-N9 D3-A3-3-RS485-N9	от 0,01 до 100	—	±(0,5 % + 1 е.м.р.)	3
D4-A3-3	от 0,001 до 5	от 0,001 до 50000	±(0,5 % + 1 е.м.р.)	3
P44-A3-3	от 0,005 до 5	от 0,01 до 50000	±(0,5 % + 1 е.м.р.)	3
P77-A3-3	от 0,005 до 5	от 0,01 до 50000	±(0,5 % + 1 е.м.р.)	3
P99-A3-3	от 0,005 до 5	от 0,01 до 50000	±(0,5 % + 1 е.м.р.)	3

1	2	3	4	5
P99-A3-3-K P99-A3-3-3K	от 0,005 до 5	от 0,01 до 50000	±(0,5 % + 1 е.м.р.)	3
P99-A3-3-N2	от 0,001 до 5	от 0,001 до 50000	±(0,5 % + 2 е.м.р.)	3
P99-A3-3-3K-N2	от 0,001 до 5	от 0,001 до 50000	±(0,5 % + 1 е.м.р.)	3
R30-A1-1	от 0,01 до 100	—	±(1,5 % + 1 е.м.р.)	1
T33-A1-1	от 0,01 до 100	—	±(1,5 % + 1 е.м.р.)	1
D1-A0-1-TR-N1	от 0 до 5 от 0 до 1	—	±0,5 %	1
* частота измеряемого переменного тока от 45 до 55 Гц. погрешность измерений зависит от заявленной производителем точности трансформатора, частота измеряемого переменного тока от 45 до 55 Гц. * погрешность приведена к предельному значению измерений.

Таблица 3 — Метрологические характеристики приборов электроизмерительных цифровых Omix (амперметры постоянного тока)__

Модификация	Диапазон измерений силы постоянного тока, А (ток через внешний шунт */75 мВ), А	Пределы допускаемой приведенной погрешности измерений**
1	2	3
D2-DA1	от 0,01 до 9999	±(0,5 % +1 е.м.р.)
P44-DA1	от 0,02 до 9999	±(0,5 % +1 е.м.р.)
P77-DA1	от 0,02 до 9999	±(0,5 % +1 е.м.р.)
P94-DA1 P94-DA1-K	от 0,02 до 9999	±(0,5 % +1 е.м.р.)
P99-DA1	от 0,02 до 9999	±(0,5 % +1 е.м.р.)
P1212-DA1	от 0,02 до 9999	±(0,5 % +1 е.м.р.)
P94-DA1-AS P94-DA1-AS-K	от 0 до 20 мА; от 4 до 20 мА	±(0,5 % + 1 е.м.р.)
D1-A0-1-TR-N2	от 0 до 5 А, от 0 до 1 А, от 0 до 75 мА	±0,5 %
погрешность измерений зависит от заявленной производителем точности шунта. * погрешность приведена к предельному значению измерений.

Модификация	Диапазон измерений силы переменного напряжения, В	Пределы допускаемой приведенной погрешности измерений***	Приме чание (кол-во фаз)
прямое подключение, В*	подключение с трансформатором, **
1	2	3	4	5
D2-V1-1	от 0,001 до 500	от 0,001 до 9999 В	±(0,5 % +1 е.м.р.)	1
D1-V1-1	от 80 до 500	—	±(1 % +1 е.м.р.)	1
D2-V1-1-K6	от 70 до 400	—	±(1 % +2 е.м.р.)	1
D3-V1-1-N2	от 0,1 до 450	от 0,1 до 9999 В	±(0,5 % + 1 е.м.р.)	1
D3-V1-1-K-N2
D3-V1-1-I420-N2
D3-V1-1-RS485-N2
P44-V1-1 P44-V1-1-K	от 2 до 500	от 2 до 9999 В	±(0,5 % + 1 е.м.р.)	1
P77-V1-1 P77-V1-1-K	от 2 до 500	от 2 до 9999 В	±(0,5 % + 1 е.м.р.)	1
P94-V1-1 P94-V1-1-K	от 2 до 500	от 2 до 9999 В	±(0,5 % + 1 е.м.р.)	1
P99-V1-1 P99-V1-1-K	от 2 до 500	от 2 до 9999 В	±(0,5 % + 1 е.м.р.)	1
P1212-V1-1 P1212-V1-1-K	от 2 до 500	от 2 до 9999 В	±(0,5 % + 1 е.м.р.)	1
P44-V1-1-N2 P44-V1-1-K-N2 P44-V1-1-RS485-N2 P44-V1-1-I420-N2	от 0,001 до 500	от 0,001 до 9999 В	±(0,5 % + 1 е.м.р.)	1
P77-V1-1-N2 P77-V1-1-K-N2 P77-V1-1-RS485-N2 P77-V1-1-I420-N2 P77-V1-1-K-RS485-N2 P77-V1-1-I420-RS485-N2	от 0,1 до 500	от 0,1 до 9999 В	±(0,5 % + 1 е.м.р.)	1
P94-V1-1-N2 P94-V1-1-K-N2 P94-V1-1-RS485-N2 P94-V1-1-I420-N2 P94-V1-1-K-RS485-N2 P94-V1-1-I420-RS485-N2	от 0,1 до 500	от 0,1 до 9999 В	±(0,5 % + 1 е.м.р.)	1
P99-V1-1-N2 P99-V1-1-K-N2	от 0,1 до 500	от 0,1 до 9999 В	±(0,5 % + 1 е.м.р.)	1

1	2	3	4	5
P99-V1-1-RS485-N2 P99-V1-1-I420-N2 P99-V1-1-K-RS485-N2 P99-V1-1-I420-RS485-N2	от 0,1 до 500	от 0,1 до 9999 В	±(0,5 % + 1 е.м.р.)	1
P1212-V1-1-N2 P1212-V1-1-K-N2 P1212-V1-1-RS485-N2 P1212-V1-1-I420-N2 P1212-V1-1-K-RS485-N2 P1212-V1-1-I420-RS485 -N2	от 0,1 до 500	от 0,1 до 9999 В	±(0,5 % + 1 е.м.р.)	1
P94-V1-1-K-I420	от 0,001 до 500	от 0,001 до 10000 В	±(0,5 % + 1 е.м.р.)	1
P94-V1-1-N3	от 2 до 600	—	±(0,5 % + 1 е.м.р.)	1
P99-V1-1-N3	от 2 до 600	—	±(0,5 % + 1 е.м.р.)	1
PQ42-V1-1	от 80 до 500	—	±(1 % + 1 е.м.р.)	1
PQ74-V1-1-N2	от 80 до 500	—	±(1,5 % + 2 е.м.р.)	1
PQ74-V2-1	от 80 до 330	—	±(1,5 % + 2 е.м.р.)	1
PS54-V1-1-N2	от 110 до 300	—	±(1,5 % + 1 е.м.р.)	1
D1-V3-3	от 80 до 500		±(1 % + 1 е.м.р.)	3
D3-V3-3-N2 D3-V3-3-K-N2 D3-V3-3-I420-N2 D3-V3-3-RS485-N2	от 0,1 до 450	от 0,1 до 9999 В	±(0,5 % + 1 е.м.р.)	3
D4-V3-3	от 0,005 до 500	от 0,005 до 1,6 МВ	±(0,5 % + 1 е.м.р.)	3
P44-V3-3	от 0,5 до 500	от 0,5 В до 5 МВ	±(0,5 % + 1 е.м.р.)	3
P77-V3-3	от 0,5 до 500	от 0,5 В до 5 МВ	±(0,5 % + 1 е.м.р.)	3
P99-V3-3	от 0,5 до 500	от 0,5 В до 5 МВ	±(0,5 % + 1 е.м.р.)	3
P99-V3-3-K P99-V3-3-3K	от 0,5 до 500	от 0,5 В до 1,6 МВ	±(0,5 % + 1 е.м.р.)	3
P99-V3-3-N2	от 0,001 до 500	от 0,001 В до 5 МВ	±(0,5 % + 2 е.м.р.)	3
P94-V1-3-N3	от 10 до 300 (фазное) от 10 до 500 (линейное)	от 10 до 1,6 МВ	±(0,5 % + 1 е.м.р.)	3
R30-V1-1	от 20 до 500	—	±(1,5 % + 1 е.м.р.)	1
T33-V1-1	от 20 до 500	—	±(1,5 % + 1 е.м.р.)	1
D1-V0-1-TR-N1	от 0 до 500 от 0 до 380 от 0 до 250 от 0 до 200 от 0 до 100	—	±0,5 %	1
* частота измеряемого переменного напряжения от 45 до 55 Гц. погрешность измерений зависит от заявленной производителем точности трансформатора, частота измеряемого переменного напряжения от 45 до 55 Гц. * погрешность приведена к предельному значению измерений.

Модификация	Диапазон измерений постоянного напряжения, В	Пределы допускаемой приведенной погрешности измерений*	Примеча ние (кол-во фаз)
1	2	3	4
D2-DV1	от 0,5 до 500	±(0,5 % + 1 е.м.р.)	1
P44-DV1	от 2 до 500	±(0,5 % + 1 е.м.р.)	1
P77-DV1	от 2 до 500	±(0,5 % + 1 е.м.р.)	1
P94-DV1 P94-DV1-K	от 2 до 500	±(0,5 % + 1 е.м.р.)	1
P99-DV1	от 2 до 500	±(0,5 % + 1 е.м.р.)	1
P1212-DV1	от 2 до 500	±(0,5 % + 1 е.м.р.)	1
PQ42-DV1	от 5 до 30	±(1 % + 1 е.м.р.)	1
R30-DV1	от 5 до 60	±(4 % + 1 е.м.р.)	1
R30-DV1-N2	от 5 до 60	±(1,5 % + 1 е.м.р.)	1
P94-DV1-AS P94-DV1-AS-K	от 0 до 10	±(0,5 % + 1 е.м.р.)	1
PQ42-DАV2	от 5 до 30	±(1 % + 1 е.м.р.)	1
D1-V0-1-TR-N2	от 0 до 500 от 0 до 100 от 0 до 10	±0,5 %	1
* погрешность приведена к предельному значению измерений.

Таблица 6 — Метрологические характеристики приборов электроизмерительных цифровых Omix (мультиметры)___

Модифи кация	Диапазон измерений	Пределы допускае мой приведен ной погрешности измерений* * *	При меча ние (кол -во фаз)
Ток, А*	Напряже ние*	Частот а, Гц	Мощ ность*	Cos9,°
1	2	3	4	5	6	7	8
D4-M3-1	от 0,005 до 5 (прямое подключ ение) от 0,001 до 50000 (с трансформато ром)	от 0,05 до 500 В (прямое подключе ние) от 0,001 до 1,6 МВ (с трансформато ром)	от 45 до 65	—	—	±(0,5 % + 1 е.м.р.)	1
D3-M3-1	от 0,1 до 99,9	от 80 до 300 В	—	актив. от 0,0001 до 30 кВт реактив. от 0,0001 до 30 квар	от 0 до 1	±(1 % + 2 е.м.р.)	1
D3-M3-1-N2 D3-M3-1-K-N2 D3-M3-1-I420-N2 D3-M3-1-RS485-N2	от 0,001 до 5 (прямое подкл), от 0,001 до 9999 (с трансформато ром)	от 0,001 до 450 В (прямое подкл), от 0,001 до 1,1 МВ (с трансформатором)	от 40 до 70	—	—	±(0,5 % + 1 е.м.р.)	1
D3-M3-1-N3	от 0,1 до 99,9	от 80 до 300 В	—	от 0,0001 до 30 кВт	от 0 до 1	±(1 % + 2 е.м.р.)	1
P44-M3-1-N2 P44-M3-1-RS485- N2	от 0,001 до 5 (прямое подкл.) от 0,001 до 9999 (с транс)	от 0,001 до 500 В (прямое подкл.) от 0,001 до 1,1 МВ (с транс.)	от 40 до 70	—	—	±(0,5 % + 1 е.м.р.)	1

1	2	3	4	5	6	7	8
P77-M3-1-N2 P77-M3-1-K-N2 P77-M3-1-RS485- N2 P77-M3-1-1420- N2 P77-M3-1-K- RS485-N2 P77-M3-1-1420- RS485-N2	от 0,001 до 5 (прямое подкл.) от 0,001 до 9999 (с трансформато ром)	от 0,001 до 500 В (прямое подкл.) от 0,001 до 1,1 Mb (с трансформато ром)	от 40 до 70	—	—	±(0,5 % + 1 е.м.р.)	1
P99-M3-1-N2 P99-M3-1-K-N2 P99-M3-1-RS485- N2 P99-M3-1-1420- N2 P99-M3-1-K- RS485-N2 P99-M3-1-1420- RS485-N2	от 0,001 до 5 (прямое подкл.) от 0,001 до 9999 (с трансформато ром)	от 0,001 до 500 В (прямое подкл.) от 0,001 до 1,1 Mb (с трансформато ром)	от 40 до 70	—	—	±(0,5 % + 1 е.м.р.)	1
P1212-M3-1-N2 P1212-М3 -1-K-N2 P1212-M3-1- -RS485-N2 P1212-M3-1- -I420-N2 P1212-M3-1-K- -RS485-N2 P1212-M3-1-1420- -RS485-N2	от 0,001 до 5 (прямое подкл.) от 0,001 до 9999 (с трансформато ром)	от 0,001 до 500 В (прямое подкл.) от 0,001 до 1,1 мВ (с трансформато ром)	от 40 до 70	—	—	±(0,5 % + 1 е.м.р.)	1
P99-M3-1-3K	от 0,01 до 5 (прямое подкл.) от 0,001 до 50000 (с трансформато ром)	от 0,5 до 500 В (прямое подкл.) от 0,001 до 1,5 Mb (с трансформато ром)	от 40 до 70	—	—	±(0,5 % + 1 е.м.р.) ±0,1 Гц (абсолют ная)	1

1	2	3	4	5	6	7	8
P94-M1-RS485	от 0,001 до 5 (прямое подкл.) от 0,001 до 50000 (с трансформато ром)	от 0,001 до 500 В (прямое подкл.) от 0,001 до 5 MВ (с трансформато ром)	от 45 до 65	от 0,001 до 2500 BA (Вт, вар)	от 0 до 1	±(0,5 % + 1 е.м.р.) ±0,1 Гц (абсолют ная)	1
P94-MY-1-RS485	от 0,001 до 5 (прямое подкл.) от 0,001 до 50000 (с трансформато ром)	от 0,001 до 500 В (прямое подкл.) от 0,001 до 5 MВ (с трансформато ром)	от 45 до 65	от 0,001 до 2500 BA (Вт, вар)	от 0 до 1	±(0,5 % + 1 е.м.р.) ±0,1 Гц (абсолют ная)	1
P74-M3-1	от 0,001 до 100	от 80 до 300	—	от 0,0001 до 30 кВт	от 0 до 1	±(1 % + 1 е.м.р.)	1
P95-MY-1	от 0,01 до 100	от 80 до 260	—	от 0,001 до 22 кВт	от 0 до 1	±(1 % + 1 е.м.р.)	1
D4-MX-1(R)-0,5- RS485**	от 0,001 до 5 (прямое подкл.) от 0,001 до 50000 (с трансформато ром)	от 5 до 500 В (прямое подкл.) от 5 до 5000 кВ (с трансформато ром)	от 15 до 120	от 0,001 до 2500 BA (Вт, вар)	от 0 до 1	±0,5 %	1
P94-MX-1(R)-0,5- RS485**	от 0,001 до 5 (прямое подкл.) от 0,001 до 50000 (с трансформато ром)	от 5 до 500 В (прямое подкл.) от 5 до 5000 кВ (с трансформато ром)	от 15 до 120	от 0,001 до 2500 BA (Вт, вар)	от 0 до 1	±0,5 %	1

1	2	3	4	5	6	7	8
W100-MX-1(R)- 0,5-RS485**	от 0,001 до 5 (прямое подкл.) от 0,001 до 50000 (с трансформато ром)	от 5 до 500 В (прямое подкл.) от 5 до 5000 кВ (с трансформато ром)	от 15 до 120	от 0,001 до 2500 BA (Вт, вар)	от 0 до 1	±0,5 %	1
D4-M3-3 D4-M3-3-RS485	от 0,001 до 5 (прямое подкл.) от 0,001 до 20000 (с трансформато ром)	от 0,001 до 380 В (прямое подкл.) от 0,001 до 1,1 MB (с трансформато ром)	от 45 до 65	от 0,001 до 1900 Вт, вар	от 0 до 1	±(0,5 % + 1 е.м.р.) ±0,05 Гц (абсолют ная)	3
D4-MY-3 D4-MY-3-RS485	от 0,001 до 5 (прямое подкл.) от 0,001 до 20000 (с трансформато ром)	от 0,001 до 380 В (прямое подкл.) от 0,001 до 1,1 MB (с трансформато ром)	от 45 до 65	от 0,001 до 1900 BA Вт, вар	от 0 до 1	±(0,5 % + 1 е.м.р.) ±0,05 Гц (абсолют ная)	3
D4-M6-3	от 0,01 до 5 (прямое подкл.) от 0,01 до 9995 (с трансформато ром)	от 0,01 до 500	от 50 до 60	—	—	±0,5 % ±0,1 Гц (абсолют ная)	3

1	2	3	4	5	6	7	8
P99-M5-3 P99-M5-3-RS485 P99-M5-3-4K- RS485 P99-M5-3-41420- RS485	от 0,001 до 5 (прямое подкл.) от 0,001 до 50000 (с трансформато ром)	от 0,001 до 400 В (прямое подкл.) от 0,001 до 1,2 MB (с трансформато ром)	от 45 до 65	от 0,001 до 2000 ВА Вт, вар	от 0 до 1	±(0,5 % + 1 е.м.р.) ±0,1 Гц (абсолют ная)	3
P99-M5-3-N3	от 0,001 до 5 (прямое подкл.) от 0,001 до 50000 (с трансформато ром)	от 0,001 до 500 В (прямое подкл.) от 0,001 до 5 MB (с трансформато ром)	от 45 до 65	—	—	±(0,5 % + 1 е.м.р.) ±0,1 Гц (абсолют ная)	3
P99-M5-3-N4	от 0,001 до 5 (прямое подкл.) от 0,001 до 50000 (с трансформато ром)	от 0,001 до 500 В (прямое подкл.) от 0,001 до 5 MB (с трансформато ром)	от 45 до 65	—	—	±(0,5 % + 1 е.м.р.) ±0,1 Гц (абсолют ная)	3
P99-M5-3-RS485- N2 P99-M5-3-4K- RS485-N2 P99-M5-3-41420- RS485-N2	от 0,001 до 5 (прямое подкл.) от 0,001 до 50000 (с трансформато ром)	от 0,001 до 380 В (прямое подкл.) от 0,001 до 836 кВ (с трансформато ром)	от 45 до 65	от 0,001 до 1900 ВА Вт, вар	от 0 до 1	±(0,5 % + 1 е.м.р.) ±0,1 Гц (абсолют ная)	3

1	2	3	4	5	6	7	8
P99-M3-3-RS485	от 0,005 до 5 (прямое подкл.) от 0,001 до 50000 (с трансформато ром)	от 0,075 до 500 В (прямое подкл.) от 0,001 до 5 MB (с трансформато ром)	от 45 до 65	от 0,03 до 2500 ВА Вт, вар	от 0 до 1	±(0,5 % + 1 е.м.р.) ±0,1 Гц (абсолют ная)	3
P99-M6-3	от 0,01 до 5 (прямое подкл.) от 0,01 до 9995 (с трансформато ром)	от 0,001 до 500 В	от 50 до 60	—	—	±(0,5 % + 1 е.м.р.) ±0,1 Гц (абсолют ная)	3
P99-MY-3-RS485	от 0,005 до 5 (прямое подкл.) от 0,001 до 50000 (с трансформато ром)	от 0,075 до 500 В (прямое подкл.) от 0,001 до 5 MB (с трансформато ром)	от 45 до 65	от 0,03 до 2500 ВА Вт, вар	от 0 до 1	±(0,5 % + 1 е.м.р.) ±0,1 Гц (абсолют ная)	3
P99-MY-3-4K- RS485	от 0,001 до 5 (прямое подкл.) от 0,001 до 50000 (с трансформато ром)	от 0,001 до 400 В (прямое подкл.) от 0,001 до 1,2 MB (с трансформато ром)	от 45 до 65	от 0,001 до 2000 ВА Вт, вар	от 0 до 1	±(0,5 % + 1 е.м.р.) ±0,1 Гц (абсолют ная)	3

1	2	3	4	5	6	7	8
D2-AV2-1	от 0,02 до 100	от 160 до 275	—	—	—	±(1 % + 2 е.м.р.)	1
D2-AV2-1-N2	от 0,02 до 60	от 160 до 275	—	—	—	±(1 % + 2 е.м.р.)	1
D2-AV2-1-K6	от 0,02 до 70	от 70 до 400	—	—	—	±(1 % + 2 е.м.р.)	1
D3-AV2-1	от 0,1 до 99,9	от 80 до 300	—	—	—	±(1 % + 2 е.м.р.)	1
P74-AV2-1	от 0,02 до 100	от 80 до 300	—	—	—	±(1,5 % + 2 е.м.р.)	1
PQ74-AV2-1-N2	от 0,02 до 100	от 80 до 300	—	—	—	±(1,5 % + 2 е.м.р.)	1
PQ74-AV2-1-N3	от 0,02 до 100	от 100 до 300	—	—	—	±(1 % + 1 е.м.р.)	1
P44-AV2-1	от 0,02 до 100	от 80 до 300	—	—	—	±(1 % + 2 е.м.р.)	1
P77-AV2-1	от 0,02 до 100	от 80 до 300	—	—	—	±(1 % + 2 е.м.р.)	1
P99-AV2-1	от 0,02 до 100	от 80 до 300	—	—	—	±(1 % + 2 е.м.р.)	1
D4-AV6-3-K6	от 1 до 80	от 140 до 500	—	—	—	±1 %	3
D5-AV6-3-PS-K6	от 0,01 до 80	от 50 до 400	—	—	—	±1 %	3
D2-VF2-1**	—	от 160 до 265	от 10 до 100	—	—	±1 % + 2 е.м.р.)	1
PQ74-VF2-1**	—	от 150 до 300	от 10 до 99,9	—	—	±1 % + 1 е.м.р.)	1
R30-VF2-1**	—	от 50 до 500	от 5 до 99	—	—	±1,5 % + 1 е.м.р.)	1
T33-VF2-1**	—	от 50 до 500	от 5 до 99	—	—	±1,5 % + 1 е.м.р.)	1
R30-AV2-1	от 0,01 до 100-	от 50 до 500	—	—	—	±1,5 % + 1 е.м.р.)	1
T33-M3-1**	от 0,01 до 100-	от 50 до 500	от 5 до 99	—	—	±1,5 % + 1 е.м.р.)	1
* максимальное отображаемое значение зависит от коэффициентов трансформации по току и напряжению. Погрешность при использовании трансформаторов тока и напряжения зависит от класса точности используемых трансформаторов. данные модификации индицируют частоту в диапазоне от 15 до 120 Гц, погрешность измерений частоты не нормируется. * погрешность приведена к предельному значению измерений.

Модификация	Диапазон измерений/пределы допускаемой приведенной погрешности измерений**	Приме чание (кол-во фаз)
Ток, А	Напряжение, В	Частота, Г ц	Мощность	Cos9, °
1	2	3	4	5	6	7
D4-MAY-3-RS485	от 0,001 до 5 (прямое подкл.)/ ±(0,5 % + 1 е.м.р.)*	от 0,001 до 380 (прямое подкл.)/ ±(0,5 % + 1 е.м.р.)*	от 45 до 65/ ±0,05Гц (абсолют.)	от 0,001 до 1900 ВА (Вт, вар)*	от 0 до 1/ ±0,01	3
P1414-MAY-R- RS485-Eth	от 0,33 до 6 (прямое подкл.)/ ±(0,5 % + 1 е.м.р.)*	от 15 до 515 В (прямое подкл.)/ ±(0,5 % + 1 е.м.р.)*	от 45 до 65/ ±(0,5%+1 е.м.р.)	от 0,001 до 3090 ВА (Вт, вар)*	от -1 до +1/ ±(0,5% + 1 е.м.р.)	3
P99-MAY-3-RS485	от 0,005 до 5 (прямое подкл.)/ ±0,5 %*	от 0,075 до 500 (прямое подкл.)/ ±0,5 %*	от 45 до 65/ ±0,1Гц (абсолют.)	от 0,001 до 2500 ВА (Вт, вар)*	от 0 до 1/ ±0,01	3
P99-MAY-3-3K- RS485 P99-MAY-3-31420-RS485 P99-MAY-3-R-3K- RS485 P99-MAY-3-R- 31420-RS485	от 0,001 до 5 (прямое подкл.)/ ±0,5 %*	от 0,001 до 380 (прямое подкл.)/ ±0,5 %*	от 45 до 65/ ±0,1Гц (абсолют.)	от 0,001 до 1900 ВА (Вт, вар)*	от 0 до 1/ ±0,01	3
P1212-PFC1-3-12K	от 0,001 до 5 (прямое подкл.)/ ±(0,5 % + 1 е.м.р.)*	от 0,001 до 400 (прямое подкл.)/ ±(0,5 % + 1 е.м.р.)*	от 50 до 60/ ±0,1Гц (абсолют.)	от 0,001 до 1900 ВА (Вт, вар)*	от 0 до 1/ ±0,01	3
* максимальное отображение значения зависит от коэффициентов трансформации по току и напряжению. Погрешность при использовании трансформаторов тока и напряжения зависит от класса точности используемых трансформаторов. ** погрешность приведена к предельному значению измерений.

Наименование характеристики	Значение
Параметры электрического питания: — напряжение, В для модификаций: D2-A1-1; D2-A1-1-K6; P44-A1-1; P44-A1-1-K; P77-A1-1; P77-A1-1-K P94-A1-1; P94-A1-1-K; P99-A1-1; P99-A1-1-K; P1212-A1-1; P1212-A1-1-K; D4-A3-3; P99-A3-3-N2; D2-DA1; P44-DA1; P77-DA1; P94-DA1; P94-DA1-K; P99-DA1; P1212-DA1; P94-DA1-AS; P94-DA1-AS-K; D2-V1-1; P44-V1-1; P44-V1-1-K; P77-V1-1; P77-V1-1-K; P94-V1-1; P94-V1-1-K; P99-V1-1; P99-V1-1-K; P1212-V1-1; P1212-V1-1-K; D4-V3-3; P99-V3-3-N2; P94-V1-3-N3; D2-DV1; P44-DV1; P77-DV1; P94-DV1; P94-DV1-K; P99-DV1; P1212-DV1; P94-DV1-AS; P94-DV1-AS-K; D4-M3-1; P94-M1-1-RS485; P94-MY-1-RS485; P94-MX-1(R)-0.5-RS485; P99-M5-3-N3; P99-M5-3-N4; P99-M3-3-RS485; P99-M6-3; P99-MY-3-RS485; P99-MAY-3-RS485	~ 220
P94-A1-1-N3; P99-A1-1-N3; P44-A3-3; P77-A3-3; P99-A3-3; P44-V3-3; P77-V3-3; P94-V1-1-N3; P99-V1-1-N3; P99-V3-3	~220± 10 %
P1212-PFC1-3-12K	~ 220; ~ 380
D3-A1-1-N2; D3-A1-1-K-N2; D3-A1-1-1420-N2; D3-A1-1-RS485-N2; D3-A1-1-N9; D3-A1-1-K-N9; D3-A1-1-1420-N9; D3-A1-1-RS485-N9; P44-A1-1-N2; P44-A1-1-K-N2; P44-A1-1-RS485-N2; P44-A1-1-1420-N2; P77-A1-1-N2; P77-A1-1-K-N2; P77-A1-1-RS485-N2; P77-A1-1-1420-N2; P77-A1-1-K-RS485-N2; P77-A1-1-1420-RS485-N2; P94-A1-1-N2; P94-A1-1-K-N2; P94-A1-1-RS485-N2; P94-A1-1-1420-N2; P94-A1-1-K-RS485-N2; P94-A1-1-1420-RS485-N2; P99-A1-1-N2; P99-A1-1-K-N2; P99-A1-1-RS485-N2; P99-A1-1-1420-N2; P99-A1-1-K-RS485-N2; P99-A1-1-1420-RS485-N2; P1212-A1-1-N2; P1212-A1-1-K-N2; P1212-A1-1-RS485-N2; P1212-A1-1-1420-N2; P1212-A1-1-K-RS485-N2; P1212-A1-1-1420-RS485-N2; P94-A1-1-K-1420; D3-A3-3-N2; D3-A3-3-K-N2; D3-A3-3-1420-N2; D3-A3-3-RS485-N2; D3-A3-3-N9; D3-A3-3-K-N9; D3-A3-3-1420-N9; D3-A3-3-RS485-N9; P99-A3-3-K; P99-A3-3-3K; P99-A3-3-3K-N2; D3-V1-1-N2; D3-V1-1-K-N2; D3-V1-1-1420-N2; D3-V1-1-RS485-N2; P44-V1-1-N2; P44-V1-1-K-N2; P44-V1-1-RS485-N2; P44-V1-1-1420-N2; P77-V1-1-N2; P77-V1-1-K-N2; P77-V1-1-RS485-N2; P77-V1-1-1420-N2; P77-V1-1-K-RS485-N2; P77-V1-1-1420-RS485-N2; P94-V1-1-N2; P94-V1-1-K-N2; P94-V1-1-RS485-N2; P94-V1-1-1420-N2; P94-V1-1-K-RS485-N2; P94-V1-1-1420-RS485-N2;	~ от 85 до 264; = от 85 до 264

P99-V1-1-N2; P99-V1-1-K-N2; P99-V1-1-RS485-N2; P99-V1-1-1420-N2; P99-V1-1-K-RS485-N2; P99-V1-1-1420-RS485-N2; P1212-V1-1-N2; P1212-V1-1-K-N2; P1212-V1-1-RS485-N2; P1212-V1-1-1420-N2; P1212-V1-1-K-RS485-N2; P1212-V1-1-1420-RS485-N2; P94-V1-1-K-I420; D3-V3-3-N2; D3-V3-3-K-N2; D3-V3-3-1420-N2; D3-V3-3-RS485-N2; P99-V3-3-K; P99-V3-3-3K; P44-M3-1-N2; P44-M3-1-RS485-N2; P77-M3-1-N2; P77-M3-1-K-N2; P77-M3-1-RS485-N2; P77-M3-1-1420-N2; P77-M3-1-K-RS485-N2; P77-M3-1-1420-RS485-N2; P99-M3-1-N2; P99-M3-1-K-N2; P99-M3-1-RS485-N2; P99-M3-1-1420-N2; P99-M3-1-K-RS485-N2; P99-M3-1-3K; P99-M3-1-1420-RS485-N2; P1212-M3-1-N2; P1212-M3-1-K-N2; P1212-M3-1-RS485 -N2; P1212-M3-1-1420-N2; P1212-M3-1-K-RS485-N2; P1212-M3-1-1420-RS485-N2; D4-M3-3; D4-M3-3-RS485; D4-MY-3; D4-MY-3-RS485; D3-M3-1-N2; D3-M3-1-K-N2; D3-M3-1-1420-N2; D3-M3-1-RS485-N2; P99-M5-3; P99-M5-3-RS485; P99-M5-3-4K-RS485; P99-M5-3-41420-RS485; P99-M5-3-RS485-N2; P99-M5-3-4K-RS485-N2; P99-M5-3-41420-RS485-N2; P99-MY-3-4K-RS485; D4-MAY-3-RS485; P99MAY-3-3K-RS485; P99MAY-3-31420-RS485; P99MAY-3-R-3K-RS485; P99MAY-3-R-31420-RS485;
PQ74-A1-1; PQ74-A1-1-N2; D3-M3-1; D3-M3-1-N3; P74-M3-1; P74-AV2-1; P74-AV2-1-N2; D3-AV2-1; PQ74-AV2-1-N2; P44-AV2-1; P77-AV2-1; P99-AV2-1;	~ от 80 до 300
R30-A1-1;T33-A1-1	~ от 50 до 380
D1-A0-1-TR-N1; D1-A0-1-TR-N2; D1-V0-1-TR-N1; D1-V0-1-TR-N2	~ от 85 до 265; = от 85 до 265
D1-V1-1; PQ42-V1-1; PQ74-V1-1-N2; D1-V3-3	~ от 80 до 500
D2-V1-1-K6	от ~ 70 до 400
PQ74-V2-1;	~ от 80 до 330
PS54-V1-1-N2	~ от 110 до 300
R30-V1-1; T33-V1-1	~ от 20 до 500
PQ42-DV1; PQ42-DAV2	= от 5 до 30
R30-DV1; R30-DV1-N2	= от 5 до 60
P95-MY-1	~ от 80 до 260
D4-MX-1-(R)-0.5—RS485; W100-MX-1-(R)-0.5-RS485	~ от 85 до 245
D4-M6-3	~ от 150 до 270
D2-AV2-1; D2-AV2-1-N2	~ от 160 до 275
D2-AV2-1-K6	~от 70 до 400

PQ74-AV2- 1-N3	~ от 100 до 300
D4-AV6-3-K6	~ от 140 до 500
D5-AV6-3-PS-K6	~ от 50 до 400
D2-VF2-1	~ от 160 до 265
PQ-74-VF2-1	~ от 150 до 300
R30-VF2-1;T33-VF2-1; R30-AV2-1; T33-M3-1	~ от 50 до 500
P1414-MAY-R-RS485 -Eth	~ от 90 до 250; = от 110 до 280
— частота переменного тока, Г ц	50±1
Потребляемая мощность, ВА, не более	15
Период опроса измерительных каналов, с, не более	2
Габаритные размеры, мм, не более — высота — ширина -длина	от 29 до 125 от 18 до 121 от 23 до 105,5
Масса, кг, не более	0,5
Условия эксплуатации: — температура окружающего воздуха, °С — относительная влажность, % — атмосферное давление, кПа (мм рт. ст.)	от +5 до +45 80 (35°С без конденсата и влаги) от 84 до 106.7 (630 -800)
Средний срок службы, лет Средняя наработка до отказа, ч, не менее	12 50000

Знак утверждения типа наносится

на титульные листы руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений

Таблица 9 — Комплектность прибора

Наименование	Обозначение	Количество
Прибор электроизмерительный цифровой	Omix	В зависимости от заказа
Руководство по	В зависимости от	1 экз.
эксплуатации	модификации
Паспорт	В зависимости от модификации	1 экз.
Комплект креплений	—	1 компл.
Упаковка	—	1 шт.

Сведения о методах измерений

Изложены в разделе «Методы измерений» руководств по эксплуатации.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Росстандарта от 23 июля 2021 г. № 1436 (Приложение А);

Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот1-10-1 до 1 • 106 Гц, утвержденная приказом Росстандарта от 17 марта 2022 г. № 668;

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2-109 Гц, утвержденная приказом Росстандарта от 3 сентября 2021 г. № 1942;

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3457;

Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне частот от 1-10-16 до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. № 2091;

ТУ 4221-009-64267321-2015 «Приборы электроизмерительные цифровые «Omix»» Технические условия.

Источник

Особенности:

Для сетей с нейтралью
Светодиодные индикаторы значений тока и напряжения на каждой из трех фаз, с высотой символов 8 мм
Светодиодные индикаторы состояния реле и аварийных ситуаций
Настраиваемые пороги срабатывания реле для силы тока и напряжения
Ручной или автоматический перезапуск реле при устранении аварийной ситуации
Регулируемая задержка срабатывания 5…600 с
Питание от контролируемого напряжения ~50…400 В

Технические характеристики:

Параметр	Значение
Рабочее напряжение	~50…400 В
Номинальное напряжение Uном	~220 В
Рабочая частота тока	45…65 Гц
Пределы регулирования порога срабатывания при превышении напряжения	~220…300 В
Пределы регулирования порога срабатывания при падении напряжения	~120…210 В
Пределы порога срабатывания при превышении силы тока	5…63 А
Пределы порога асимметрии (перекоса) фаз	20…99%
Погрешность измерения напряжения	±1%
Гистерезис (зона возврата) — превышение напряжения — понижение напряжения — асимметрия (перекос) фаз	5 В 3 В 5%
Задержка включения реле	5…600 с
Задержка времени срабатывания реле — при превышении уставки напряжения — при превышении напряжением значения 350 В — при падении напряжения — при превышении уставки тока — при превышении током значения 80 А — при асимметрии фаз	0,1 с 0,02 с 0,5 с 5…600 с 0,1 с 10 с
Коммутационная способность реле	~63 А, 400 В
Механическая износостойкость	≥ 100 000 циклов
Электрическая износостойкость	≥ 1 000 000 циклов
Номинальное напряжение изоляции	450 В
Условия эксплуатации	−5…+40°С, ≤ 50%RH
Температура хранения	−25…+55°С
Степень защиты	IP20
Монтаж	На DIN-рейку, стандарт 5S
Высота символов	8 мм
Габаритные размеры	90×89,5×65 мм
Вес	375 г

Габаритные размеры

Версия: 2021-04-29-КВА

Количество товаров: 0
На сумму: 0.00 руб.

Добавлено в корзину

Описание

Реле Omix D5-AV6-3-PS-K6 предназначено для контроля тока и напряжения в трехфазных сетях с изолированной нейтралью и для защиты электрооборудования. Контролирует обрыв фаз, асимметрию (перекос) фаз, порядок чередования фаз, превышение силы тока и напряжения выше установленного значения, падение напряжения ниже установленного значения. Реле может быть использовано в различных областях электроэнергетики и автоматики.
Основные особенности:

Для сетей с нейтралью
Быстродействующее реле (при превышении верхней уставки напряжения размыкается за 0,1 с, при превышении порогового напряжения 350 В – за 0,01 с)
Коммутационная способность реле: ~63 А, 400 В
Светодиодные индикаторы значений тока и напряжения на каждой из трех фаз
Светодиодные индикаторы состояния реле и аварийных ситуаций
Настраиваемые пороги срабатывания реле для силы тока и напряжения
Ручной или автоматический перезапуск реле при устранении аварийной ситуации
Защита от обрыва фаз
Защита от асимметрии (перекоса) фаз
Защита от нарушения порядка чередования фаз
Регулируемая задержка срабатывания 5…600 с
Питание от контролируемого напряжения ~50…400 В

Технические характеристики

Параметр	Значение
Рабочее напряжение	50…400 В
Номинальное напряжение Uном	220 В
Рабочая частота тока	45…65 Гц
Пределы регулирования порога срабатывания при превышении напряжения	220…300 В
Пределы регулирования порога срабатывания при падении напряжения	120…210 В
Пределы порога срабатывания при превышении силы тока	5…63 А
Пределы порога асимметрии (перекоса) фаз	20…99%
Погрешность измерения напряжения	±1%
Гистерезис (зона возврата) — превышение напряжения — понижение напряжения — асимметрия (перекос) фаз	5 В 3 В 5%
Задержка включения реле	5…600 с
Задержка времени срабатывания реле — при превышении уставки напряжения — при превышении напряжением значения 350 В — при падении напряжения — при превышении уставки тока — при превышении током значения 80 А — при асимметрии фаз	0,1 с 0,02 с 0,5 с 5…600 с 0,1 с 10 с
Коммутационная способность реле	~63 А, 400 В
Механическая износостойкость	≥ 100 000 циклов
Электрическая износостойкость	≥ 1 000 000 циклов
Номинальное напряжение изоляции	450 В
Условия эксплуатации	−5…40°С, ≤ 50%RH
Температура хранения	−25…55°С
Степень защиты	IP20
Монтаж	На DIN-рейку, стандарт 5S
Высота символов	8 мм
Габаритные размеры	90×89,5×65 мм
Вес	375 г

Габаритные размеры

Прибор для контроля тока и напряжения в трехфазных сетях с изолированной нейтралью и для защиты электрооборудования
• Пределы регулирования порога срабатывания при превышении напряжения: 220…300 В
• Пределы регулирования порога срабатывания при падении напряжения: 120…210 В
• Пределы порога срабатывания при превышении силы тока: 5…63 А
• Пределы порога асимметрии (перекоса) фаз: 20…99%
• Погрешность: ±1%

• Количество фаз: 3

• Реле: ~63 А, 400 В

• 6 трехразрядных светодиодных индикаторов
• Монтаж: на DIN-рейку, стандарт 5S

• Госреестр № 64439-16

Осуществляется транспортными компаниями или Почтой России

Оплата наличными в офисе или по безналичному расчету

Предоставляются скидки от объема закупок

В продажу поступило реле контроля трехфазного тока и напряжения OMIX D5-AV6-3-PS-K6! Очень удобно в работе, одновременно показывает напряжение и ток на каждой из трех фаз! Контролирует множество важных параметров. Возможен ручной и автоматический перезапуск реле при устранении аварийной ситуации.

Возврат к списку

День	Время работы	Перерыв
Понедельник	09:00 — 17:00
Вторник	09:00 — 17:00
Среда	09:00 — 17:00
Четверг	09:00 — 17:00
Пятница	09:00 — 17:00
Суббота	Выходной
Воскресенье	Выходной

* Время указано для региона: Россия, Екатеринбург

Описание

Реле контроля трехфазного тока и напряжения Omix D5-AV6-3-PS-K6

При помощи данного реле осуществляется контроль обрыва фаз, асимметрию (перекос) фаз, порядок чередования фаз, превышение силы тока (5. 63 А) и напряжения (220. 300 В), асимметрии (20. 99%) выше установленного значения, падение напряжения (120. 210 В) ниже установленного значения. При устранении аварии перезапуск производится либо автоматически, либо в ручную. Госреестр № 64439-16

Номинальное напряжение Uном

Пределы регулирования порога срабатывания при превышении напряжения

Пределы регулирования порога срабатывания при падении напряжения

Пределы порога срабатывания при превышении силы тока

Пределы порога асимметрии (перекоса) фаз

Погрешность измерения напряжения

Гистерезис (зона возврата)
— превышение напряжения
— понижение напряжения
— асимметрия (перекос) фаз

Задержка времени срабатывания реле
— при превышении уставки напряжения
— при превышении напряжением значения 350 В
— при падении напряжения
— при превышении уставки тока
— при превышении током значения 80 А
— при асимметрии фаз

0,1 с
0,02 с
0,5 с
5. 600 с
0,1 с
10 с

Источник

Комбинированные приборы однофазные

Доступен для скачивания
краткий каталог продукции:

50. 500 В

Диапазон индикации силы тока:

0. 100 А

Погрешность: ±(1,5% + 1 е.м.р.)

Диаметр монтажного отверстия: 22 мм

Защита: IP65

Присоединение питания: винтовое

Трансформатор тока в комплекте

50. 500 В

Диапазон индикации силы тока:

0. 100 А

Диапазон индикации частоты: 5. 99 Гц

Погрешность: ±(1,5% + 1 е.м.р.)

Диаметр монтажного отверстия: 22 мм

Защита: IP65

Присоединение питания: винтовое

Трансформатор тока в комплекте

160. 275 В
Диапазон измерения cилы тока :

0. 60 А

Погрешность: ±(1% + 2 е.м.р.)

Количество фаз: 1

2 трехразрядных светодиодных индикатора (красный для напряжения и зеленый для тока)

Монтаж: на DIN-рейку, стандарт 2S

Ожидаемая дата получения Госреестра: декабрь 2021

160. 275 В
Диапазон измерения cилы тока :

0. 100 А

Погрешность: ±(1% + 2 е.м.р.)

Количество фаз: 1

2 трехразрядных светодиодных индикатора (красный для напряжения и зеленый для тока)

В комплекте внешний трансформатор для измерения силы тока до 100 А

Монтаж: на DIN-рейку, стандарт 2S

Ожидаемая дата получения Госреестра: декабрь 2021

70. 400 В
Диапазон измерения cилы тока :

0. 70 А

Погрешность: ±(1% + 2 е.м.р.)

Количество фаз: 1

Реле:

60 А, 400 В

2 трехразрядных светодиодных индикатора (красный для напряжения и зеленый для тока)

Защита от короткого замыкания

Монтаж: на DIN-рейку, стандарт 2S

Ожидаемая дата получения Госреестра: декабрь 2021

80. 300 В

Диапазон измерения cилы тока :

0,1. 99,9 А

Погрешность: ±1%

Количество фаз: 1

2 четырехразрядных светодиодных индикатора (красный для напряжения и зеленый для тока)

Встроенный в корпус трансформатор для измерения силы тока

Монтаж: на DIN-рейку, стандарт 3S

Ожидаемая дата получения Госреестра: декабрь 2021

80. 300 В

Диапазон измерения cилы тока :

0,1. 99,9 А

Диапазон измерения активной мощности: 0. 30 кВт

Диапазон измерения реактивной мощности: 0. 30 кВА

Диапазон измерения cos φ: 0. 1

Погрешность: ±(1% + 2 е.м.р.)

Количество фаз: 1

2 четырехразрядных светодиодных индикатора для индикации напряжения и силы тока

Пятиразрядный светодиодный индикатор для индикации активной мощности, реактивной мощности и коэффициента мощности

Монтаж: на DIN-рейку, стандарт 3S

Ожидаемая дата получения Госреестра: декабрь 2021

80. 300 В

Диапазон измерения cилы тока :

0,1. 99,9 А

Диапазон измерения активной мощности: 0. 30 кВт

Диапазон измерения электрической энергии: 0. 99 999 кВт∙ч

Диапазон измерения cos φ: 0. 1

Погрешность: ±(1% + 2 е.м.р.)

Количество фаз: 1

2 четырехразрядных светодиодных индикатора для индикации напряжения, силы тока, коэффициента мощности и времени учета электрической энергии

Пятиразрядный светодиодный индикатор для индикации активной мощности и электрической энергии

Монтаж: на DIN-рейку, стандарт 3S

Ожидаемая дата получения Госреестра: декабрь 2021

0. 1,6 МВ (через трансформатор напряжения)

Диапазон измерения cилы тока :

0. 50 кА (через трансформатор тока)

Диапазон измерения частоты : 45. 65 Гц

Погрешность: ±(0,5% + 1 е.м.р.)

Количество фаз: 1

3 четырехразрядных светодиодных индикатора

Монтаж: на DIN-рейку, стандарт 4S

Госреестр № 64439-16

80. 300 В
Диапазон измерения cилы тока :

0. 100 А

Погрешность: ±(1,5% + 2 е.м.р.)

Количество фаз: 1

2 четырехразрядных светодиодных индикатора (красный для напряжения и зеленый для тока)

В комплекте внешний трансформатор для измерения силы тока до 100 А

Монтаж: в щит

Ожидаемая дата получения Госреестра: декабрь 2021

80. 300 В
Диапазон измерения cилы тока :

0. 100 А

Погрешность: ±(1,5% + 2 е.м.р.)

Количество фаз: 1

2 трехразрядных светодиодных индикатора (красный для напряжения и зеленый для тока)

В комплекте внешний трансформатор для измерения силы тока до 100 А

Монтаж: в щит

Ожидаемая дата получения Госреестра: декабрь 2021

100. 300 В
Диапазон измерения cилы тока :

0. 100 А

Погрешность: ±(1,0% + 1 е.м.р.)

Количество фаз: 1

2 трехразрядных светодиодных индикатора (красный для напряжения и зеленый для тока)

В комплекте внешний трансформатор для измерения силы тока до 100 А

Монтаж: в щит

Ожидаемая дата получения Госреестра: декабрь 2021

80. 300 В
Диапазон измерения cилы тока:

0. 100 А

Диапазон измерения активной мощности: 0. 99 999 Вт

Диапазон измерения электрической энергии: 0. 99 999 кВт∙ч

Диапазон измерения cos φ: 0. 1

Погрешность: ±(1% + 1 е.м.р.)

Количество фаз: 1

2 четырехразрядных светодиодных индикатора для индикации напряжения и силы тока

Пятиразрядный светодиодный индикатор для индикации активной мощности, электрической энергии и коэффициента мощности

В комплекте внешний трансформатор для измерения силы тока до 100 А

Монтаж: в щит

Ожидаемая дата получения Госреестра: декабрь 2021

80. 260 В
Диапазон измерения cилы тока:

0. 100 А

Диапазон измерения активной мощности: 0. 22 кВт

Диапазон измерения электрической энергии: 0. 9999 кВт∙ч

Погрешность: ±(1% + 1 е.м.р.)

Количество фаз: 1

Большой ЖК-дисплей с подсветкой и одновременным отображением всех четырех измеряемых параметров

В комплекте внешний трансформатор для измерения силы тока до 100 А

Монтаж: в щит

Ожидаемая дата получения Госреестра: декабрь 2021

80. 300 В
Диапазон измерения cилы тока :

0. 100 А

Погрешность: ±(1% + 2 е.м.р.)

Количество фаз: 1

2 трехразрядных светодиодных индикатора (красный для напряжения и зеленый для тока)

Монтаж: в щит

Ожидаемая дата получения Госреестра: декабрь 2021

0…500 В (прямое подключение),

0. 5 МВ (с трансформатором)

Диапазон измерения cилы тока :

0. 50 кА (с трансформатором)

Диапазон измерения частоты : 45. 65 Гц

Погрешность: ±(0,5% + 1 е.м.р.)

Количество фаз: 1

3 четырехразрядных светодиодных индикатора

Госреестр № 64439-16

0…500 В (прямое подключение),

0. 1,5 МВ (с трансформатором)

Диапазон измерения cилы тока :

0. 50 кА (с трансформатором)

Диапазон измерения частоты : 40. 70 Гц

Погрешность: ±(0,5% + 1 е.м.р.)

Количество фаз: 1

3 независимых реле:

2 А, 250 В

3 четырех разрядных светодиодных индикатора

Монтаж: в щит

Госреестр № 64439-16

0…500 В (прямое подключение),

0. 1,1 МВ (через трансформатор напряжения)

Диапазон измерения силы тока :

0. 50 кА (через трансформатор тока)

Диапазон измерения частоты : 45. 65 Гц

Погрешность: ±(0,5% + 1 е.м.р.)

Количество фаз: 1

Реле:

5 А, 250 В

3 четырехразрядных светодиодных индикатора

Монтаж: в щит

Госреестр № 64439-16

0. 1,1 МВ (через трансформатор напряжения)

Диапазон измерения cилы тока :

0. 9999 А (через трансформатор тока)

Диапазон измерения частоты : 40. 70 Гц

Погрешность: ±(0,5% + 1 е.м.р.)

Количество фаз: 1

3 независимых четырехразрядных светодиодных индикатора

Широкий диапазон питания ≅85. 264 В

Монтаж: в щит

Ожидаемая дата получения Госреестра: декабрь 2021

0. 1,1 МВ (через трансформатор напряжения)

Диапазон измерения cилы тока :

0. 9999 А (через трансформатор тока)

Диапазон измерения частоты : 40. 70 Гц

Погрешность: ±(0,5% + 1 е.м.р.)

Общий релейный выход

2 A, 250 B

Количество фаз: 1

3 независимых четырехразрядных светодиодных индикатора

Широкий диапазон питания ≅85. 264 В

Монтаж: в щит

Ожидаемая дата получения Госреестра: декабрь 2021

0. 1,1 МВ (через трансформатор напряжения)

Диапазон измерения cилы тока :

0. 9999 А (через трансформатор тока)

Диапазон измерения частоты : 40. 70 Гц

Погрешность: ±(0,5% + 1 е.м.р.)

Интерфейс RS-485

Количество фаз: 1

3 независимых четырехразрядных светодиодных индикатора

Широкий диапазон питания ≅85. 264 В

Монтаж: в щит

Ожидаемая дата получения Госреестра: декабрь 2021

0. 1,1 МВ (через трансформатор напряжения)

Диапазон измерения cилы тока :

0. 9999 А (через трансформатор тока)

Диапазон измерения частоты : 40. 70 Гц

Погрешность: ±(0,5% + 1 е.м.р.)

Аналоговый выход 0(4). 20 мА

Количество фаз: 1

3 независимых четырехразрядных светодиодных индикатора

Широкий диапазон питания ≅85. 264 В

Монтаж: в щит

Ожидаемая дата получения Госреестра: декабрь 2021

0. 1,1 МВ (через трансформатор напряжения)

Диапазон измерения cилы тока :

0. 9999 А (через трансформатор тока)

Диапазон измерения частоты : 40. 70 Гц

Погрешность: ±(0,5% + 1 е.м.р.)

Общий релейный выход

2 A, 250 B

Интерфейс RS-485

Количество фаз: 1

3 независимых четырехразрядных светодиодных индикатора

Широкий диапазон питания ≅85. 264 В

Монтаж: в щит

Ожидаемая дата получения Госреестра: декабрь 2021

0. 1,1 МВ (через трансформатор напряжения)

Диапазон измерения cилы тока :

0. 9999 А (через трансформатор тока)

Диапазон измерения частоты : 40. 70 Гц

Погрешность: ±(0,5% + 1 е.м.р.)

Аналоговый выход 0(4). 20 мА

Интерфейс RS-485

Количество фаз: 1

3 независимых четырехразрядных светодиодных индикатора

Широкий диапазон питания ≅85. 264 В

Монтаж: в щит

Ожидаемая дата получения Госреестра: декабрь 2021

0…500 В (прямое подключение),

0. 5 МВ (через трансформатор напряжения)

Диапазон измерения силы тока :

0. 50 кА (через трансформатор тока)

Диапазон измерения частоты : 45. 65 Гц

Диапазон измерения коэффициента мощности: 0. 1

Диапазон измерения активной мощности: 0. 9999 МВт

Диапазон измерения реактивной мощности: 0. 9999 МВАр

Диапазон измерения полной мощности: 0. 9999 МВА

Диапазон измерения активной энергии: 0. 9999 МВт∙ч

Диапазон измерения реактивной энергии: 0. 9999 МВАр∙ч

Погрешность: ±0,5%

Количество фаз: 1

Четырехразрядный светодиодный индикатор

Интерфейс RS-485

Монтаж: в щит

Госреестр № 64439-16

0…500 В (прямое подключение),

0. 5 МВ (через трансформатор напряжения)

Диапазон измерения силы тока :

0. 50 кА (через трансформатор тока)

Диапазон измерения частоты : 45. 65 Гц

Диапазон измерения коэффициента мощности: 0. 1

Диапазон измерения активной мощности: 0. 250 ГВт

Диапазон измерения реактивной мощности: 0. 250 ГВАр

Диапазон измерения полной мощности: 0. 250 ГВА

Диапазон измерения активной энергии: 0. 250 ГВт∙ч

Диапазон измерения реактивной энергии: 0. 250 ГВАр∙ч

Погрешность: ±0,5%

ЖК-дисплей с подсветкой

Интерфейс RS-485

Монтаж: в щит

Госреестр № 64439-16

148. 520 B

Измерение тока: 0…5 A (0…1 A)

Интерфейсы: RS-232, RS-485

Госреестр № 29018-10

Источник

Назначение

Описание

Программное обеспечение

Сведения о методах измерений

Нормативные документы

Описание

Реле контроля трехфазного тока и напряжения Omix D5-AV6-3-PS-K6

Комбинированные приборы однофазные

Новое и полезное:
