Как настроить счетчик импульсов си20
Счетчик импульсов ОВЕН СИ20
Назначение
Основные функциональные возможности
Технические характеристики
Условия эксплуатации счетчика импульсов ОВЕН СИ20
Условия эксплуатации
Модификации
Функциональная схема прибора
Габаритные и установочные размеры
Схемы подключения
Подключение к входу коммутационных устройств
Подключение датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом
Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа
Не получается задать режим работы «Дозатор» в счетчике импульсов СИ20, прибор не дает изменить значение параметр OUT.
Каким образом СИ20 может считать количество жидкости?
Может ли СИ20 работать с энкодером?
Приобрели у вас счетчик СИ20 и бесконтактный датчик ВБ, подскажите как правильно подключить датчик?
Подключил датчик к СИ20 строго по схеме, но счет не идет, в чем может быть проблема?
Отраслевые применения
Применение в каталоге проектов и решений
Комплектация
Документация
Счетчик импульсов ОВЕН СИ20 — FAQ
Не получается задать режим работы «Дозатор» в счетчике импульсов СИ20, прибор не дает изменить значение параметр OUT.
Каким образом СИ20 может считать количество жидкости?
Может ли СИ20 работать с энкодером?
Приобрели у вас счетчик СИ20 и бесконтактный датчик ВБ, подскажите как правильно подключить датчик?
Подключил датчик к СИ20 строго по схеме, но счет не идет, в чем может быть проблема?

Как настроить счетчик импульсов си20

Счетчик импульсов ОВЕН СИ20

Счетчик импульсов ОВЕН СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах до -20 °С .

К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В.

Назначение

Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и т.д.).

Микропроцессорный счетчик импульсов СИ20 может использоваться для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, суммарного количества изделий и т.п.

Цифровой счетчик импульсов будет выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Основные функциональные возможности

ПРЯМОЙ СЧЕТ ИМПУЛЬСОВ, поступающих от подключенных к прибору датчика
ПЕРЕВОД КОЛИЧЕСТВА ИМПУЛЬСОВ В РЕАЛЬНЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ продукции
ВЫБОР ПОЗИЦИИ ДЕСЯТИЧНОЙ ТОЧКИ
КОЭФФИЦИЕНТ МАШТАБИРОВАНИЯ
ДВА РЕЖИМА РАБОТЫ ВЫХОДНЫХ УСТРОЙСТВ: «ДОЗАТОР», «СИГНАЛИЗАТОР»
ЧЕТЫРЫЕ ДИСКРЕТНЫХ ВХОДА для организации счета и реализации функций стартстоп, блокировка, сброс
УНИВЕРСАЛЬНЫЕ ВХОДЫ, позволяющие работать с датчиками PNPNPN типа, сухим контактом
ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ датчиков –24В
УПРАВЛЕНИЕ НАГРУЗКОЙ с помощью ОДНОГО выходного устройства
СОХРАНЕНИЕ РЕЗУЛЬТАТОВ СЧЕТА при отключении питания
ПРОГРАММИРОВАНИЕ С КНОПОК на лицевой панели
ПОЛНОЕ СООТВЕТСТВИЕ ТРЕБОВАНИЯМ ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А

Технические характеристики

Прибор имеет встроенный УНИВЕРСАЛЬНЫЙ ИСТОЧНИК ПИТАНИЯ, что позволяет прибору работать как от сети с напряжением питания 90. 246 В переменного тока, так и от сети постоянного тока 24В
Один 6-ти разрядный цифровой индикатор
Максимальная частота счета входных импульсов до 2,5 КГц

Техничекские характеристики

Диапазон напряжений питания постоянного тока СИ20-У.Х.Х, В

Диапазон напряжений питания переменного тока СИ20-У.Х.Х, В, частота, Гц

Максимальная потребляемая мощность, не более, ВА

Частота входных импульсов

Длительность входных импульсов, мкс, не менее

Диапазон значения множителя

Частота входного фильтра

Номинальное напряжение питания датчиков, В

Нестабильность напряжения питания датчиков, %

Максимальный ток нагрузки источника питания датчиков,

Количество разрядов цифрового индикатора

Габаритные размеры прибора:

130×105×65, Щитовой Щ1 96×96×65,

Степень защиты корпуса

Масса, кг, не более

Средний срок службы, лет, не менее

Межповерочный интервал, лет

Условия эксплуатации счетчика импульсов ОВЕН СИ20

Закрытые взрывобезопасные помещения без агрессивных паров и газов
Температура окружающего воздуха от -20 до +70 °С
Верхней предел относительной влажности 95% при 35 °С без конденсации влаги
Атмосферное давление от 84…106,7 кПа

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

Условия эксплуатации

Прибор эксплуатируется при следующих условиях:

закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от минус 20 до 70 °С.

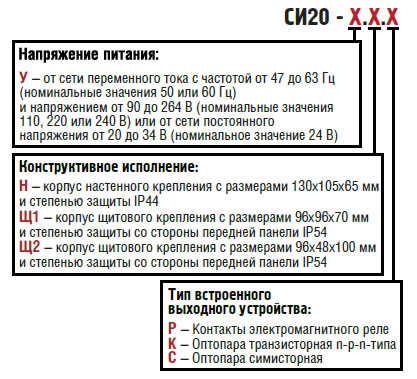

Модификации

Функциональная схема прибора

Прибор имеет четыре независимых дискретных входа для подключения внешних управляющих сигналов. Узел согласования осуществляет функцию преобразования уровней входных сигналов. Обработанные им сигналы поступают в узел цифровой обработки, где происходит фильтрация входных сигналов, подсчет подаваемых на входы прибора импульсов, перевод значения счётчика в значение физическую величину, сравнение с уставкой значения сигнала перед его выдачей его в узел индикации, а так же формирование сигналов управления ВУ в соответствии с заданным алгоритмом.

Узел управления включает в себя кнопки для ввода параметров прибора. Узел индикации служит для отображения результатов измерения или параметров настройки прибора на семисегментных индикаторах и состояний счетчика с помощью светодиодных единичных индикаторов.

Выходное устройство управления может быть выполнено в виде электромагнитного реле, транзисторной оптопары или оптосимистора. Оно используются для управления нагрузкой (включения/выключения) непосредственно или через более мощные управляющие элементы, такие как пускатели, твердотельные реле, тиристоры или симисторы. ВУ имеет гальваническую развязку от схемы прибора.

Габаритные и установочные размеры

Схемы подключения

Подключение к входу коммутационных устройств

Подключение датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом

Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа

Не получается задать режим работы «Дозатор» в счетчике импульсов СИ20, прибор не дает изменить значение параметр OUT.

Эта блокировка была сделана специально, чтобы защитить пользователя от неправильной настройки счетчика в данном режиме. Для начала нужно зайти в режим программирования и выбрать параметр rSt(тип работы по сигналу сброс) и выставить его значение в состояниеrSt=StoP.Далее вы должны определиться как прибор будет вести себя по достижению уставки:
— продолжал счет и отображал, количество посчитанное счетчиком
— сбрасывался в ноль и ждал нового запуска
Если вы выбираете первый вариант то параметр SPM=Cnt, если второй, тогда SPM=rStStP
Далее выбираем параметр oUt и выставляем его oUt=2
Теперь пользователю остается только выставить необходимую уставку.

Каким образом СИ20 может считать количество жидкости?

Для этого необходимо приобрести импульсный датчик расхода жидкости.
Установить датчик на трубопровод.
В документации на датчик посмотреть информацию сколько миллилитров, литров или м³ протекает через датчик за один импульс, допустим это значение будет равно 0,25 литра.
Далее заходим в режим программирования и выбираем разрядность дробной части множителя FdP=2,
В параметре Fвыбираем F=0,25.

Теперь при каждом новом пришедшем импульсе значение на индикаторе будет увеличиваться на 0,25 литра.

Может ли СИ20 работать с энкодером?

СИ20 не поддерживает работу с энкодером, в качестве датчика к СИ20 можно подключить датчик типа «сухой контакт» или бесконтактный датчик NPN / PNP типа

Приобрели у вас счетчик СИ20 и бесконтактный датчик ВБ, подскажите как правильно подключить датчик?

Поскольку у СИ20 универсальный вход NPN / PNP приведу схемы для обоих вариантов:

Подключение датчиков ВБ с NPN переходом

Подключение датчиков ВБ с PNP переходом

Подключил датчик к СИ20 строго по схеме, но счет не идет, в чем может быть проблема?

Если вы в очередной раз проверили схему и убедились, что подключение произведено правильно, то нужно определить в каком состоянии находится счетчик: «СТАРТ» или «СТОП». Для этого на передней панели есть светодиод старт/стоп, если он горит то прибор находится в состоянии «СТОП» и игнорирует входные импульсы. Чтобы перевести счетчик в режим «СТАРТ» нужно подать единичный импульс на вход 2, в этом режиме счетчик считает импульсы.

Отраслевые применения

Применение в каталоге проектов и решений

Название проекта Отрасль применения Используемые приборы

Автоматизация штамповочного комплекса для производства строительных подвесов

Машиностроение и металлообработка

Комплектация

Прибор СИ20
Комплект крепежных элементов
Паспорт и руководство по эксплуатации
Гарантийный талон

Документация

Декларация о соответствии на СИ20

Сертификат средств измерений СИ20 (Россия)

Сертификат промышленной безопасности на СИ20

Руководство по эксплуатации СИ20

ОБРАТНАЯ СВЯЗЬ

Уважаемые клиенты компании «Вектор-КИП», для удобства работы и предоставления лучших условий, вы можете: воспользоваться подробным поиском на сайте, связаться с менеджерами компании по тел. +7 (384-2) 28-39-28, +7 (384-2) 28-49-87

Источник

Счетчик импульсов ОВЕН СИ20 — FAQ

Не получается задать режим работы «Дозатор» в счетчике импульсов СИ20, прибор не дает изменить значение параметр OUT.

Эта блокировка была сделана специально, чтобы защитить пользователя от неправильной настройки счетчика в данном режиме. Для начала нужно зайти в режим программирования и выбрать параметр rSt(тип работы по сигналу сброс) и выставить его значение в состояние rSt=StoP.Далее вы должны определиться как прибор будет вести себя по достижению уставки:
— продолжал счет и отображал, количество посчитанное счетчиком
— сбрасывался в ноль и ждал нового запуска
Если вы выбираете первый вариант то параметр SPM=Cnt, если второй, тогда SPM=rStStP
Далее выбираем параметр oUt и выставляем его oUt=2
Теперь пользователю остается только выставить необходимую уставку.

Каким образом СИ20 может считать количество жидкости?

Для этого необходимо приобрести импульсный датчик расхода жидкости.
Установить датчик на трубопровод.
В документации на датчик посмотреть информацию сколько миллилитров, литров или м³ протекает через датчик за один импульс, допустим это значение будет равно 0,25 литра.
Далее заходим в режим программирования и выбираем разрядность дробной части множителя FdP=2,
В параметре Fвыбираем F=0,25.

Теперь при каждом новом пришедшем импульсе значение на индикаторе будет увеличиваться на 0,25 литра.

Может ли СИ20 работать с энкодером?

Приобрели у вас счетчик СИ20 и бесконтактный датчик ВБ, подскажите как правильно подключить датчик?

Поскольку у СИ20 универсальный вход NPN / PNP приведу схемы для обоих вариантов:

Подключение датчиков ВБ с NPN переходом

Подключение датчиков ВБ с PNP переходом

Подключил датчик к СИ20 строго по схеме, но счет не идет, в чем может быть проблема?

Источник

Применение оборудования

Счетчик импульсов СИ20 с преобразованием физической величины разработан для управления системами дозирования жидких сред и намоточных установок (кабель, провод, экструзионная пленка и проч.).

С помощью прибора можно подсчитывать размеры, итоговое количество изделий и проч.

Оборудование доступно к приобретению в трех типах корпусов: настенном Н и щитовых Щ1, Щ2.

Базовые функциональные характеристики устройства

Оборудование позволяет осуществлять прямой счет импульсов, которые поступают от подключенного к нему датчика.
С помощью устройства может производиться перевод количества импульсов в реальные единицы измерения продукции.
Прибор позволяет выбирать позицию десятичной точки.
Оборудование имеет 2 режима работы входных устройств: «Дозатор» и «Сигнализатор».
В конструкции изделия предусмотрены 4 дискретных входа для осуществления счета и реализации функций «Стартстоп», «Блокировка», «Сброс».
Прибор оснащен универсальными входами, при помощи которых осуществляется взаимодействие с датчиками PNP и NPN-типа.
Оборудование имеет встроенный источник питания датчиков — 24 В.
ОВЕН СИ 20 позволяет управлять нагрузкой посредством одного выходного устройства.
Изделие дает возможность сохранять результаты счета при прекращении подачи питания.
Устройство легко настраивается при помощи кнопок на передней панели.

Прибор в полной мере соответствует нормам ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.

Технические характеристики изделия

Благодаря наличию встроенного универсального источника питания устройство может функционировать как от сети с напряжением питания 90… 246 В переменного тока, так и от сети постоянного тока 24В.

Прибор имеет шестиразрядный цифровой индикатор.

Предельная частота счета входных импульсов составляет до 2,5 КГц.

Счетчик импульсов ОВЕН СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах до -20 °С.

Назначение

Основные функциональные возможности

ПРЯМОЙ СЧЕТ ИМПУЛЬСОВ, поступающих от подключенных к прибору датчика
ПЕРЕВОД КОЛИЧЕСТВА ИМПУЛЬСОВ В РЕАЛЬНЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ продукции
ВЫБОР ПОЗИЦИИ ДЕСЯТИЧНОЙ ТОЧКИ
КОЭФФИЦИЕНТ МАШТАБИРОВАНИЯ
ДВА РЕЖИМА РАБОТЫ ВЫХОДНЫХ УСТРОЙСТВ: «ДОЗАТОР», «СИГНАЛИЗАТОР»
ЧЕТЫРЫЕ ДИСКРЕТНЫХ ВХОДА для организации счета и реализации функций старт/стоп, блокировка, сброс
УНИВЕРСАЛЬНЫЕ ВХОДЫ, позволяющие работать с датчиками PNP/NPN типа, сухим контактом
ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ датчиков –24В
УПРАВЛЕНИЕ НАГРУЗКОЙ с помощью ОДНОГО выходного устройства
СОХРАНЕНИЕ РЕЗУЛЬТАТОВ СЧЕТА при отключении питания
ПРОГРАММИРОВАНИЕ С КНОПОК на лицевой панели
ПОЛНОЕ СООТВЕТСТВИЕ ТРЕБОВАНИЯМ ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А

Технические характеристики

Прибор имеет встроенный УНИВЕРСАЛЬНЫЙ ИСТОЧНИК ПИТАНИЯ, что позволяет прибору работать как от сети с напряжением питания 90…246 В переменного тока, так и от сети постоянного тока 24В
Один 6-ти разрядный цифровой индикатор
Максимальная частота счета входных импульсов до 2,5 КГц

Габаритные и установочные размеры

Комплектация оборудования

Счетчик ОВЕН СИ20;
Набор крепежных элементов;
Паспорт и руководство по эксплуатации изделия;
Гарантийный талон;

Техничекские характеристики

Наименование	Значение
Диапазон напряжений питания постоянного тока СИ20-У.Х.Х, В	от 20 до 34
Диапазон напряжений питания переменного тока СИ20-У.Х.Х, В, частота, Гц	от 90 до 264 от 47 до 63
Максимальная потребляемая мощность, не более, ВА	5
Частота входных импульсов	2500
Длительность входных импульсов, мкс, не менее	200
Диапазон значения множителя	0,00001…99999
Частота входного фильтра	1…2500
Подключаемые датчики	– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); – n-p-n–типа с открытым коллекторным выходом; – p-n-p–типа.
Номинальное напряжение питания датчиков, В	24
Нестабильность напряжения питания датчиков, %	10
Максимальный ток нагрузки источника питания датчиков, мА, не более	50
Количество разрядов цифрового индикатора	6
Габаритные размеры прибора, мм:
– настенный (Н)	130×105×65
– щитовой (Щ1)	96×96×65
– щитовой (Щ2)	96×48×100
Степень защиты корпуса	Настенный-IP44, Щитовой-IP54
Масса, кг, не более	1
Средний срок службы, лет, не менее	8
Межповерочный интервал, лет	2

Условия эксплуатации счетчика импульсов ОВЕН СИ20

Закрытые взрывобезопасные помещения без агрессивных паров и газов
Температура окружающего воздуха от -20 до +70 °С
Верхней предел относительной влажности 95% при 35 °С без конденсации влаги
Атмосферное давление от 84…106,7 кПа

Функциональная схема прибора

Прибор эксплуатируется при следующих условиях:

закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от минус 20 до 70 °С.

Подключение к входу коммутационных устройств

Подключение датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом

Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа

Примеры схем подключения прибора

Не получается задать режим работы «Дозатор» в счетчике импульсов СИ20, прибор не дает изменить значение параметр OUT.

Эта блокировка была сделана специально, чтобы защитить пользователя от неправильной настройки счетчика в данном режиме. Для начала нужно зайти в режим программирования и выбрать параметр rSt (тип работы по сигналу сброс) и выставить его значение в состояниеrSt=StoP.Далее вы должны определиться как прибор будет вести себя по достижению уставки:
— продолжал счет и отображал, количество посчитанное счетчиком
— сбрасывался в ноль и ждал нового запуска
Если вы выбираете первый вариант то параметр SPM=Cnt, если второй, тогда SPM=rStStP
Далее выбираем параметр oUt и выставляем его oUt=2
Теперь пользователю остается только выставить необходимую уставку.

Каким образом СИ20 может считать количество жидкости?

Для этого необходимо приобрести импульсный датчик расхода жидкости.
Установить датчик на трубопровод.
В документации на датчик посмотреть информацию сколько миллилитров, литров или м³ протекает через датчик за один импульс, допустим это значение будет равно 0,25 литра.
Далее заходим в режим программирования и выбираем разрядность дробной части множителя FdP=2,
В параметре F выбираем F=0,25.

Теперь при каждом новом пришедшем импульсе значение на индикаторе будет увеличиваться на 0,25 литра.

Может ли СИ20 работать с энкодером?

Приобрели у вас счетчик СИ20 и бесконтактный датчик ВБ, подскажите как правильно подключить датчик?

Поскольку у СИ20 универсальный вход NPN / PNP приведу схемы для обоих вариантов:

Функциональная схема прибора

Прибор эксплуатируется при следующих условиях:

закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от минус 20 до 70 °С.

Подключение к входу коммутационных устройств

Подключение датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом

Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа

Примеры схем подключения прибора

Эта блокировка была сделана специально, чтобы защитить пользователя от неправильной настройки счетчика в данном режиме. Для начала нужно зайти в режим программирования и выбрать параметр rSt (тип работы по сигналу сброс) и выставить его значение в состояниеrSt=StoP.Далее вы должны определиться как прибор будет вести себя по достижению уставки:
— продолжал счет и отображал, количество посчитанное счетчиком
— сбрасывался в ноль и ждал нового запуска
Если вы выбираете первый вариант то параметр SPM=Cnt, если второй, тогда SPM=rStStP
Далее выбираем параметр oUt и выставляем его oUt=2
Теперь пользователю остается только выставить необходимую уставку.

Каким образом СИ20 может считать количество жидкости?

Для этого необходимо приобрести импульсный датчик расхода жидкости.
Установить датчик на трубопровод.
В документации на датчик посмотреть информацию сколько миллилитров, литров или м³ протекает через датчик за один импульс, допустим это значение будет равно 0,25 литра.
Далее заходим в режим программирования и выбираем разрядность дробной части множителя FdP=2,
В параметре F выбираем F=0,25.

Теперь при каждом новом пришедшем импульсе значение на индикаторе будет увеличиваться на 0,25 литра.

Может ли СИ20 работать с энкодером?

Приобрели у вас счетчик СИ20 и бесконтактный датчик ВБ, подскажите как правильно подключить датчик?

Поскольку у СИ20 универсальный вход NPN / PNP приведу схемы для обоих вариантов:


Подключение датчиков ВБ с NPN переходом	Подключение датчиков ВБ с PNP переходом

Подключил датчик к СИ20 строго по схеме, но счет не идет, в чем может быть проблема?

Источник

Технические характеристики

Диапазон переменного напряжения питания:

Диапазон постоянного напряжения питания, В

Максимальная потребляемая мощность, ВА, не более

Масса, кг, не более

Средний срок службы, лет

Межповерочный интервал, лет

Частота входных импульсов, Гц, не более

Длительность входных импульсов, мкс, не менее

Диапазон значений умножителя

от 0,00001 до 99999

Частота входного фильтра, Гц

Скважность импульса, не менее

Количество входов управления

Напряжение низкого (активного) уровня на входах, В

Напряжение высокого уровня на входах, В

Количество счетных разрядов

Функциональная схема

Прибор имеет четыре независимых дискретных входа для подключения внешних управляющих сигналов. Устройство согласования осуществляет функцию преобразования уровней входных сигналов. Обработанные им сигналы поступают на блок цифровой обработки, где происходит переназначение входов в соответствии с режимом счёта, выбранным пользователем, фильтрация входных сигналов, подсчет подаваемых на входы прибора импульсов, перевод значения счётчика в реальную физическую величину, сравнение с уставкой значения сигнала перед его выводом на индикатор, а так же формирование сигналов управления ВУ в соответствии с заданным алгоритмом.

Блок управления включает в себя кнопки для ввода параметров прибора. Блок индикации служит для отображения результатов измерения или параметров настройки прибора на семисегментных индикаторах и состояний счетчика с помощью светодиодных индикаторов. Яркость индикаторов задается параметром brHt.

Вторичный источник питания (ВИП) в зависимости от исполнения прибора (с переменным или постоянным питанием) осуществляет преобразование питающего напряжения для устройства согласования, блока цифровой обработки, выходных устройств и интерфейсов и формирует сигнал, свидетельствующий о пропадании питающего напряжения.

К входам прибора могут быть подключены:

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
датчики, имеющие на выходе транзистор n-p-n–типа с открытым коллекторным выходом;
датчики, имеющие на выходе транзистор p-n-p–типа.

Для питания датчиков на винтовой клеммник прибора выведено напряжение 24 В (вывод 13 клеммника).

Выходные устройства управления могут быть выполнены в виде электромагнитного реле (рисунок Б.4), транзисторной оптопары или оптосимистора. Они используются для управления нагрузкой (включения/выключения) непосредственно или через более мощные управляющие элементы, такие как пускатели, твердотельные реле, тиристоры или симисторы. Все выходные устройства имеют гальваническую развязку от схемы прибора.

В блоке цифровой обработки сигналов поступающие на вход прибора сигналы подвергаются фильтрации с помощью двух фильтров. Первый фильтр используется для фильтрации сигналов на счетных входах прибора и характеризуется частотой входного фильтра FREQ.

Связь прибора с ПК осуществляется по интерфейсам RS-485 и USB, что дает возможность задавать и редактировать конфигурацию прибора, контролировать его текущее состояние и показания с помощью ПК. Программа «Конфигуратор СИ30» (файл cfgSI30.exe) предназначена для считывания, записи и отображения на мониторе ПК параметров прибора, Программа размещена на компакт-диске «Диск_СИ30», который входит в комплект поставки.

СИ30-220.Н.Р, СИ30-220.Щ1.Р, СИ30-220.Щ2.Р, СИ30-24.Н.Р, СИ30-24.Щ1.Р, СИ30-24.Щ2.Р, СИ30-220.Н.К, СИ30-220.Н.С, СИ30-220.Щ1.К, СИ30-220.Щ1.С, СИ30-220.Щ2.К, СИ30-220.Щ2.С

СИ20 универсальный счетчик импульсов

Описание
Технические характеристики
Модификации

Назначение

Цифровой счетчик импульсов будет выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Основные функциональные возможности

Прямой счет импульсов, поступающих от подключенного к прибору датчика.
Перевод количества импульсов в реальные единицы измерения продукции.
Выбор позиции десятичной точки.
Коэффициент масштабирования.
Два режима работы выходных устройств: «Дозатор», «Сигнализатор».
Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом.
Встроенный источник питания датчиков – 24В.
Управление нагрузкой с помощью одного выходного устройства.
Сохранение результатов счета при отключении питания.
Программирование с кнопок на лицевой панели прибора.
Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.

Технические характеристики

Прибор имеет встроенный универсальный источник питания, что позволяет прибору работать как от сети с напряжением питания 90. 246 В переменного тока, так и от сети постоянного тока 24В.
Один 6-ти разрядный цифровой индикатор.
Максимальная частота счета входных импульсов до 2,5 кГц.

Диапазон напряжений питания постоянного тока СИ20-У.Х.Х, В

Диапазон напряжений питания переменного тока СИ20-У.Х.Х, В, частота, Гц

Максимальная потребляемая мощность, не более, ВА

Частота входных импульсов

Длительность входных импульсов, мкс, не менее

Диапазон значения множителя

Частота входного фильтра

Номинальное напряжение питания датчиков, В

Нестабильность напряжения питания датчиков, %

Максимальный ток нагрузки источника питания датчиков,

Количество разрядов цифрового индикатора

Габаритные размеры прибора:

130×105×65, Щитовой Щ1 96×96×65,

Степень защиты корпуса

Масса, кг, не более

Средний срок службы, лет, не менее

Межповерочный интервал, лет

Условия эксплуатации счетчика импульсов ОВЕН СИ20

Закрытые взрывобезопасные помещения без агрессивных паров и газов
Температура окружающего воздуха от -20 до +70 °С
Верхней предел относительной влажности 95% при 35 °С без конденсации влаги
Атмосферное давление от 84…106,7 кПа

Записки IoT-провайдера. Проклятие импульсного выхода

Здравствуйте, уважаемые любители Интернета Вещей. Сегодня мне хотелось бы поговорить про импульсный выход. Один из популярнейших телеметрических выходов у приборов учета. Простой, как пять копеек. И самый тяжелый в эксплуатации.

Начнем с теории.

Импульсный выход (ИВ) — это два контакта, которые выходят из прибора учета. Внутри счетчика может стоять геркон или некое подобие реле. Замыкание происходит механически. Между контактами периодически возникает падение сопротивления. Одно падение — один импульс. Данная схема вообще не требует какой-либо электроники внутри счетчика, только на устройстве съема.

В случае с электросчетчиком, импульсный выход реализуется через схему открытого коллектора. Тут система уже сложнее, но ненамного.

Число импульсов пропорционально потребленному ресурсу. Воде, газу, электричеству, теплу. Или еще чему-нибудь. Нам попадались импульсные выходы на расходомерах нефтяных скважин.

Как работать с импульсным выходом? Проще всего пояснить на примере:
Водосчетчик «пропустил» через себя кубический метр воды. Вес его импульса — 0,1 м3. Это значит, что в процессе прохождения воды мы зафиксируем 10 импульсов. Зная вес, легко посчитать сколько ресурсов намотал тот или иной прибор.

Пока да. Проблемы начинаются в процессе эксплуатации.

Съем показаний обеспечивают специальные модули — счетчики импульсов (СИ). Они могут быть проводные или беспроводные, с батарейкой или от 220. Но смысл один — счетчик импульсов — это обычный конвертер из одного интерфейса в другой. Посчитав замыкания контактов, СИ передает эту информацию на сервер. Каким путем уже дело десятое.

Так где же кроется проклятье?

Главная проблема импульсного выхода — он дает информацию только о текущем положении дел. Скажем, если вы прослушиваете контакты час, то с уверенностью сможете сказать только о потреблении за этот прошедший час. И не более. Никакой информации о том, что на табло у счетчика, через ИВ получить невозможно.

Такая ли это большая проблема?

Если вы подключаете установленный прибор учета, то нужно просто переписать начальные показания счетчика. Внести эту поправку в ваш интерфейс и работать дальше. Все просто?

Нет. Тут начинаются подводные камни:

1) Человеческий фактор. Счетчики редко стоят на освещенном пьедестале. Чаще они расположены в местах, куда не так просто добраться. В подвалах, где сыро, грязно и очень темно. Правильно переписать начальные показания — не такая уж простая задача. Потому мы можем получить ошибку еще на этапе внесения.

2) Человеческий фактор №2. К сожалению, не все обладают прямыми руками из плеч. Если провода от ИВ некачественно смонтированы в клеммной колодке счетчика импульсов, то может начаться такая неприятная штука, как погрешность замера. С одинаковой вероятностью это может внести ошибку как в большую, так и в меньшую сторону.

3) Пресловутый вес импульса. Отлично, если он нанесен на сам прибор учета гравировкой. Неплохо, если он вообще есть на приборе. Но часто заветная цифра оказывается только в документации. Если речь про уже установленные приборы учета, высока вероятность, что документацию потеряли или она «где-то там». Гугление вам не поможет, у многих приборов учета в общих паспортах указаны только возможные веса. На на конкретный прибор надо смотреть конкретный паспорт. Которого нет. И тут начинается игра «угадай вес импульса по опыту».

Пример хорошего счетчика. Вес импульса на корпусе, на самом видном месте.

4) Дополнительные внешние факторы. К примеру, слишком длинный кабель от прибора учета к счетчику импульсов. Или кабель высокого напряжения в одном стояке. Все это может вызывать погрешности в подсчетах. А для ИВ на открытом коллекторе еще важна полярность подключения — дополнительная возможность ошибиться.

Казалось бы — все проблемы так или иначе связаны с качеством монтажа. Ну или техкартой монтажа. Ограничь длину кабеля, распиши где его можно прокладывать. Сделай все качественно с первого раза, наконец!

На практике огрехи монтажа неизбежны. Но если мы используем ModBus и RS-485 такие проблемы очень легко отловить автоматизированной системой. У нас либо есть связь со счетчиком, либо нет. Если связь есть, то счетчик нам передаст свои показания, на табло смотреть не обязательно (за редким исключением глюков самого счетчика).

С импульсным выходом обязательна сверка через некоторое время. Так и только так мы сможем с уверенностью сказать, что считаем правильно. Что все качественно смонтировано, что мы не промахнулись с весом импульса и верно считали начальное значение. Удаленно диагностируется только факт наличия импульсов или их отсутствия. Такая себе информация.

Да, друзья. Двадцать первый век, умные приборы учета. Но если они оснащены ИВ, то им обязательно нужна сверка через какое-то время. Хотя бы раз, но нужна.

Что это значит для эксплуатации? Это значит, что сверка должна быть заложена в ваши расходы. И нельзя использовать импульсный выход на том приборе учета, к которому больше не сможешь попасть.

Если мы подключаем общедомовой прибор учета по заказу Управляющей Компании, то у нас все хорошо. УК кровно заинтересована в правильной работе телеметрии и разумеется пустит нас свериться недельки через две. Мы сделаем вывод, что у нас все хорошо, внесем коррективы или перемонтажим.

Но вот что делать, если прибор учета стоит в квартире абонента?

Даже самый кристально чистый пользователь никогда не окажется дома в нужное вам время. Представьте себе задачу — сверить показания счетчиков многоквартирного дома? Квартир этак на сто? Сколько времени на это уйдет?

А теперь помножьте это на любовь некоторых пользователей к «волшебным магнитам» или «жукам» в щитке. Вы сами даете ему в руки инструмент обмана. Он выдерет провод из счетчика, скажет, что запнулся и в квартиру для ремонта вас не пустит. Что делать?

Делать нужно вывод. ИВ — это крайне ограниченный в применении интерфейс. Он не должен располагаться в недоступном вам месте. Он требует сверки. Он ненадежен, т. к. не передает конкретных цифр, только импульсы. Даже если он работает сейчас, не факт, что он будет работать через два года (когда контакты окислятся). И уж точно он не подходит для контроля «хитрых» абонентов.

Для счетчиков в квартире нужны устройства в сборе, на борту которых уже есть радиомодуль и связь с радиосетью. Это не панацея, но вероятность хитрости тут меньше. Только такие счетчики реально опрашивать.

С другими типами счетчиков (промышленными, общедомовыми) ситуация легче, но и тут ИВ должен быть крайней мерой.

Несколько слов в защиту. Некоторые пользователи сомневаются, что ИВ работоспособен, когда импульсов в единицу времени слишком много. Давайте разберем пример.

Счетчик Энергомера СЕ101. Выдает 3200 импульсов на киловатт-час.

Таким образом, если через прибор учета пройдет 1 кВтч, то за час мы должны успеть насчитать 3200 импульсов. А если десять? Тогда цифра станет уже больше, 32000 импульсов.
Это почти десять импульсов в секунду.

Реально ли их посчитать без ошибки?

Обратимся к технической документации. Счетчик импульсов с LoRaWAN модулем от Веги (СИ-11) умеет улавливать до 200 Гц. Это значит, что в секунду он может зарегистрировать 200 импульсов.

Контрольный прибор СИ-206-Д2 улавливает до 30 импульсов в секунду.

Энергомера СЕ101 рассчитана на ток до 100 А (максимальное значение ряда моделей), т.е. за час она сможет «протащить» до 22 кВт. Тут мы уже близки к критическим значениям. Но это квартирный электросчетчик, а проводка обычной квартиры столько не выдержит. Реальные цифры будут далеки от пороговых значений.

А производители осознают реальную «пропускную способность» своих приборов и подбирают веса в соответствие с возможностями счетчиков импульсов.

Закончить хотелось бы так. Импульсный выход — это ОЧЕНЬ дешевый интерфейс, который подкупает дешевизной производителей и потребителей. Но вот беда. Много от сэкономленного придется потратить на эксплуатацию. Стоит ли оно того?

P. S. Сразу после выкладки эту статью заминусовали. Я понял, что часть мыслей была раскрыта некорректно, потому сделал правки и более подробно описал некоторые вещи. В таком виде ее и оставляю. Для многих тема будет казаться мелочной и не стоящей. Но, судя по планам производителей и интеграторов, они видят за импульсным выходом будущее. Хотелось бы посеять хоть какие-то сомнения в их уверенность.

Реверсивный счётчик импульсов ОВЕН СИ30-220.Щ2.Р

Функции:	измерение количества импульсов, отображение на индикаторе, перевод в физические величины УПРАВЛЕНИЕ, связь с ПК
Используемые датчики:	сухой контакт, NPN, PNP, ЭНКОДЕР
Вид монтажа:	щитовой
Наличие интерфейса RS-485:	да
Тип выхода:	Р

Счетчик импульсов ОВЕН СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах до -20 °С.

Подробное описание
Технические характеристики
Функциональная схема прибора
Модификации
Документация
Условия эксплуатации
Схемы подключения
FAQ

Назначение счетчика импульсов ОВЕН СИ30

Микропроцессорный счетчик импульсов СИ30. Используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.

Цифровой счетчик импульсов выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Основные функциональные возможности счетчика импульсов ОВЕН СИ30

Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.
Определение направления вращательного движения узлов и механизмов.
Перевод количества импульсов в реальные единицы измерения продукции.
Выбор позиции десятичной точки.
Коэффициент масштабирования.
Четыре режима работы выходных устройств.
Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами.
Встроенный источник питания датчиков — 24В с максимальным током нагрузки не более 100 мА.
Управление нагрузкой с помощью двух выходных устройств.
Сохранение результатов счета при отключении питания.
Встроенный модуль интерфейса RS-485 и USB-порт для подключения к ПК.
Поддержка распространенных протоколов Modbus (ASCII, RTU), ОВЕН.
Автоматическое определение протокола связи.
Программирование счетчика с ПК или кнопок на лицевой панели прибора.
Улучшенная помехоустойчивость. Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества.

Прибор СИ30
Комплект крепежных элементов
Компакт-диск с ПО
Паспорт и руководство по эксплуатации
Гарантийный талон

Версия для печати

Счетчик импульсов ОВЕН СИ30 (PDF, 1.23Мб)

Диапазон переменного напряжения питания:

Диапазон постоянного напряжения питания, В

Максимальная потребляемая мощность, ВА, не более

Масса, кг, не более

Средний срок службы, лет

Межповерочный интервал, лет

Частота входных импульсов, Гц, не более

Длительность входных импульсов, мкс, не менее

Диапазон значений умножителя

от 0,00001 до 99999

Частота входного фильтра, Гц

Скважность импульса, не менее

Количество входов управления

– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);

– n-p-n–типа с открытым коллекторным выходом;

Напряжение низкого (активного) уровня на входах, В

Напряжение высокого уровня на входах, В

Количество счетных разрядов

RS-485 (протоколы: Modbus ASCII/RTU, ОВЕН)

К входам прибора могут быть подключены:

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
датчики, имеющие на выходе транзистор n-p-n–типа с открытым коллекторным выходом;
датчики, имеющие на выходе транзистор p-n-p–типа.

Для питания датчиков на винтовой клеммник прибора выведено напряжение 24 В (вывод 13 клеммника).

Источник

Как настроить счетчик импульсов си20

Счетчик импульсов ОВЕН СИ20

Назначение

Основные функциональные возможности

Технические характеристики

Условия эксплуатации счетчика импульсов ОВЕН СИ20

Условия эксплуатации

Модификации

Функциональная схема прибора

Габаритные и установочные размеры

Схемы подключения

Подключение к входу коммутационных устройств

Подключение датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом

Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа

Не получается задать режим работы «Дозатор» в счетчике импульсов СИ20, прибор не дает изменить значение параметр OUT.

Каким образом СИ20 может считать количество жидкости?

Может ли СИ20 работать с энкодером?

Приобрели у вас счетчик СИ20 и бесконтактный датчик ВБ, подскажите как правильно подключить датчик?

Подключил датчик к СИ20 строго по схеме, но счет не идет, в чем может быть проблема?

Отраслевые применения

Применение в каталоге проектов и решений

Комплектация

Документация

ОБРАТНАЯ СВЯЗЬ

Счетчик импульсов ОВЕН СИ20 — FAQ

Не получается задать режим работы «Дозатор» в счетчике импульсов СИ20, прибор не дает изменить значение параметр OUT.

Каким образом СИ20 может считать количество жидкости?

Может ли СИ20 работать с энкодером?

Приобрели у вас счетчик СИ20 и бесконтактный датчик ВБ, подскажите как правильно подключить датчик?

Подключил датчик к СИ20 строго по схеме, но счет не идет, в чем может быть проблема?

<img decoding="async" onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" src="http://megapribor.biz/thumb/2/jexTD36Fe-mZ5NbhW2x-xQ/r/d/si30__mod.jpg" />

Технические характеристики

Функциональная схема

СИ20 универсальный счетчик импульсов

Назначение

Основные функциональные возможности

Технические характеристики

Условия эксплуатации счетчика импульсов ОВЕН СИ20

Записки IoT-провайдера. Проклятие импульсного выхода

Реверсивный счётчик импульсов ОВЕН СИ30-220.Щ2.Р

Новое и полезное:
