Пандора 4400 инструкция по установке

Охранная автосигнализация Pandora dxl 4400 отличается огромным числом, около 500, параметров и программируемых функций, которые обеспечивают надежную защиту автомобиля от угона и проникновения во внутрь.

Весь функционал, благодаря CAN шине автомобиля, осуществляющей цифровую поддержку, умещается в небольшой коробке.

Нет теперь ни громоздких датчиков, ни пучков проводов, на которые в первую очередь обращают внимание злоумышленники при попытке отключить охранную систему.

Проведение подготовительных работ

Установка системы и настройка ее работы происходит обычно за один день. Прежде, чем приступить к основным манипуляциям, следует приготовить инструмент, который может пригодиться:

1. Набор отверток
2. Паяльник
3. Достаточное количество изоленты
4. Дополнительная проводка и стяжки
5. Материал для укрытия или чехлы.

Рекомендуется укрыть части автомобиля и салона, которые могут быть испачканы или поцарапаны в процессе проведения монтажа.

Пред началом установки обязательно следует обесточить автомобиль, сняв минусовую клемму с автомобильного аккумулятора.

Охранная автосигнализация Пандора 4400 имеет ряд датчиков и систем, установку которых можно разделить на три основных этапа:

1. Монтаж, проводимый в салоне автомобиля
2. Монтаж в подкапотном пространстве и багажнике
3. Настройка функций охранной системы.

Не имеет особого значения, в какой последовательности выполнять эти работы, все части независимы, но дополняют друг друга. По классической схеме начинать следует с моторного отсека.

Установка температурного датчика и сирены

Во избежание скапливания в улитке сирены воды и мусора, устанавливаем ее рупор с некоторым наклоном вниз.

Прикрепляем ее в любой удобной для этого части подкапотного пространства.

Рядом с двигателем произвольно устанавливаем датчик температуры.

Не следует только применять пластмассовую стяжку, поскольку она неизбежно расплавится. Провода рекомендуется протягивать в салон, используя заводские технологические отверстия.

Монтаж концевиков

В обычной комплектации автосигнализация Pandora 4400 имеет и собственные концевики, но при желании можно использовать и те, что установлены на автомобиле.

Обязательно проследите, чтобы зазор не получился слишком большим, в противном случае, дверь можно будет приоткрыть до включения сигнализации.

Для прокладки проводки к центральному блоку придется демонтировать обшивку порогов и дверей.

Работы в салоне

«Внутренние» работы следует начинать, определившись, где будут установлены элементы сигнализации, как будет проходить проводка и подключение. Согласно принятому решению снять в нужных местах элементы обшивки салона и открыть доступ к электрооборудованию автомобиля.

Установка основного блока

Это одна из важнейших деталей всего охранного комплекса – его «мозг», центральный блок управления. Крепится он под предварительно демонтированную приборную панель. Некоторые владельцы автомобилей устанавливают блок в другом месте, к примеру, в багажнике или моторном отсеке. Но, несмотря на то, что автосигнализация Пандора 4400 оснащена устойчивыми к физическому воздействию элементами, все же рекомендуется основной блок монтировать под приборную панель, где вибрация во время движения минимальна, не такие резкие перепады температуры и влажности.

Головной блок жестко крепят к металлическому корпусу машины. Еще одно требование — располагать его не следует вблизи отопительной магистрали.

В некоторых марках автомобилей более удобное место для крепления — район бардачка.

Установка антенны

Следующий этап — монтаж RF-модуля. Это антенна, которая предназначена для принятия сигнала с брелока. Поскольку брелок посылает радиосигналы, то приемный модуль размещается вдали от металлоконструкций, поскольку они являются отличным экраном, и значительно снижают радиус действия системы.

Самым распространенным местом для установки модуля считается верхняя часть лобового стекла, непосредственно за зеркалом заднего обзора. Проводка прокладывается под обшивкой передней стойки.

Светодиод индикатора и кнопка «Valet»

Интересная особенность: автосигнализация Pandora имеет два элемента, принцип установки которых прямо противоположны друг друга. Световой индикатор должен быть видено максимально хорошо, т.к. одна из его функций – показать преступнику, что автомобиль находится под охраной, и отпугнуть его.

Помимо этого он отражает состояние охранной системы.

А кнопку «Valet» наоборот нужно максимально скрыть, но при этом и иметь быстрый и свободный доступ к ней.

С помощью этой кнопки можно без брелока (если он, например, утерян или села батарейка) ввести ПИН-код и снять авто с охраны или наоборот – включить сигнализацию.

Особенности прокладки проводов

После того, как крепление всех элементов системы к кузову завершено, необходимо смонтировать все воедино и подключить к центральному блоку все провода.

Внимательно сверьтесь со схемой, и тогда не запутаетесь, поскольку автосигнализация Пандора 4400 имеет проводку, специально раскрашенную разными цветами.

Проводку охранной системы рекомендуют совместить со штатной и сплести в один общий жгут.

При этом исключается прокладка проводов вблизи острых краев конструкций. Так же не забывайте о том, что провод следует проложить с запасом, с небольшим провисанием, чтобы исключить разрыв провода при вибрации во время поездки.

Настройка сигнализации

Настройку приводят через ноутбук, подключенный к основному блоку USB-кабелем. Предварительно на ноутбук скачивают и устанавливают программу DXL Loader

После подключения системы, запускаем программу. Подключать специально питание к сигнализации не нужно, она питается через USB.

Чтобы войти в программу, следует авторизоваться. Это значит, ввести ПИН-код, состоящий из четырех цифр, указанный в карточке комплекта охранной системы.

Нажимаем кнопку Валет такое количество раз, которому равна первая из указанных цифр кода. Пауз между нажатиями нет. Ожидаем 1 секунду до сигнала светодиода на панели (1 раз). Затем вводим вторую цифру. И так все 4 цифры. Успешный ввод кода светодиод подтвердит чередой миганий двумя цветами.

Установка обновлений

Сразу же проверьте имеющуюся версию прошивки.

На официальном сайте отыщите последнюю версию, и, в случае необходимости, скачайте ее на ноутбук. Затем в программных настройках нажимаем «Загрузка прошивки».

А в открывшемся окне указываем путь закаченному файлу, и жмем «Загрузить».

Не отключайте кабель и не выключайте ноутбук до окончательного завершения процесса!

После установки обновления отключите и вновь подключите USB кабель и введите ПИН-код.

Настраиваем CAN шину

Теперь можно приступить к функциональным настройкам охранного комплекса. Войдя в настройки, появляется окно выбора марки и модели автомобиля.

От этого зависит доступности индивидуальных защитных функций охранной системы.

Далее выбираем нужный раздел, и, в зависимости от личных предпочтений или имеющихся возможностей, в правой части программного окна разрешаем или запрещаем каждую функцию из списка возможных.

Пользователи считают, что автосигнализация Пандора 4400 проста в установке, легко настраивается и удобна в использовании. А предоставляемая ею защита автомобиля считается одной из лучших среди охранных систем российского рынка.

Видео о некоторых функциях сигнализации

Описание и информация о технических характеристиках по данному изделию пока что отсутствует. Содержание во всех разделах сайта периодически обновляется. Попробуйте зайти на страницу позже.

Здесь можно оставить свои отзывы по оборудованию «PANDORA DXL 4400 — Автомобильная сигнализация», а также написать комментарии к материалу.

Охранная автосигнализация Pandora dxl 4400 отличается огромным числом, около 500, параметров и программируемых функций, которые обеспечивают надежную защиту автомобиля от угона и проникновения во внутрь.

Весь функционал, благодаря CAN шине автомобиля, осуществляющей цифровую поддержку, умещается в небольшой коробке.

Нет теперь ни громоздких датчиков, ни пучков проводов, на которые в первую очередь обращают внимание злоумышленники при попытке отключить охранную систему.

Проведение подготовительных работ

Установка системы и настройка ее работы происходит обычно за один день. Прежде, чем приступить к основным манипуляциям, следует приготовить инструмент, который может пригодиться:

1. Набор отверток
2. Паяльник
3. Достаточное количество изоленты
4. Дополнительная проводка и стяжки
5. Материал для укрытия или чехлы.

Рекомендуется укрыть части автомобиля и салона, которые могут быть испачканы или поцарапаны в процессе проведения монтажа.

Пред началом установки обязательно следует обесточить автомобиль, сняв минусовую клемму с автомобильного аккумулятора.

Охранная автосигнализация Пандора 4400 имеет ряд датчиков и систем, установку которых можно разделить на три основных этапа:

1. Монтаж, проводимый в салоне автомобиля
2. Монтаж в подкапотном пространстве и багажнике
3. Настройка функций охранной системы.

Не имеет особого значения, в какой последовательности выполнять эти работы, все части независимы, но дополняют друг друга. По классической схеме начинать следует с моторного отсека.

Установка температурного датчика и сирены

Во избежание скапливания в улитке сирены воды и мусора, устанавливаем ее рупор с некоторым наклоном вниз.

Прикрепляем ее в любой удобной для этого части подкапотного пространства.

Рядом с двигателем произвольно устанавливаем датчик температуры.

Не следует только применять пластмассовую стяжку, поскольку она неизбежно расплавится. Провода рекомендуется протягивать в салон, используя заводские технологические отверстия.

Монтаж концевиков

В обычной комплектации автосигнализация Pandora 4400 имеет и собственные концевики, но при желании можно использовать и те, что установлены на автомобиле.

Обязательно проследите, чтобы зазор не получился слишком большим, в противном случае, дверь можно будет приоткрыть до включения сигнализации.

Для прокладки проводки к центральному блоку придется демонтировать обшивку порогов и дверей.

Работы в салоне

«Внутренние» работы следует начинать, определившись, где будут установлены элементы сигнализации, как будет проходить проводка и подключение. Согласно принятому решению снять в нужных местах элементы обшивки салона и открыть доступ к электрооборудованию автомобиля.

Установка основного блока

Это одна из важнейших деталей всего охранного комплекса – его «мозг», центральный блок управления. Крепится он под предварительно демонтированную приборную панель. Некоторые владельцы автомобилей устанавливают блок в другом месте, к примеру, в багажнике или моторном отсеке. Но, несмотря на то, что автосигнализация Пандора 4400 оснащена устойчивыми к физическому воздействию элементами, все же рекомендуется основной блок монтировать под приборную панель, где вибрация во время движения минимальна, не такие резкие перепады температуры и влажности.

Головной блок жестко крепят к металлическому корпусу машины. Еще одно требование — располагать его не следует вблизи отопительной магистрали.

В некоторых марках автомобилей более удобное место для крепления — район бардачка.

Установка антенны

Следующий этап — монтаж RF-модуля. Это антенна, которая предназначена для принятия сигнала с брелока. Поскольку брелок посылает радиосигналы, то приемный модуль размещается вдали от металлоконструкций, поскольку они являются отличным экраном, и значительно снижают радиус действия системы.

Самым распространенным местом для установки модуля считается верхняя часть лобового стекла, непосредственно за зеркалом заднего обзора. Проводка прокладывается под обшивкой передней стойки.

Светодиод индикатора и кнопка «Valet»

Интересная особенность: автосигнализация Pandora имеет два элемента, принцип установки которых прямо противоположны друг друга. Световой индикатор должен быть видено максимально хорошо, т.к. одна из его функций – показать преступнику, что автомобиль находится под охраной, и отпугнуть его.

Помимо этого он отражает состояние охранной системы.

А кнопку «Valet» наоборот нужно максимально скрыть, но при этом и иметь быстрый и свободный доступ к ней.

С помощью этой кнопки можно без брелока (если он, например, утерян или села батарейка) ввести ПИН-код и снять авто с охраны или наоборот – включить сигнализацию.

Особенности прокладки проводов

После того, как крепление всех элементов системы к кузову завершено, необходимо смонтировать все воедино и подключить к центральному блоку все провода.

Внимательно сверьтесь со схемой, и тогда не запутаетесь, поскольку автосигнализация Пандора 4400 имеет проводку, специально раскрашенную разными цветами.

Проводку охранной системы рекомендуют совместить со штатной и сплести в один общий жгут.

При этом исключается прокладка проводов вблизи острых краев конструкций. Так же не забывайте о том, что провод следует проложить с запасом, с небольшим провисанием, чтобы исключить разрыв провода при вибрации во время поездки.

Настройка сигнализации

Настройку приводят через ноутбук, подключенный к основному блоку USB-кабелем. Предварительно на ноутбук скачивают и устанавливают программу DXL Loader

После подключения системы, запускаем программу. Подключать специально питание к сигнализации не нужно, она питается через USB.

Чтобы войти в программу, следует авторизоваться. Это значит, ввести ПИН-код, состоящий из четырех цифр, указанный в карточке комплекта охранной системы.

Нажимаем кнопку Валет такое количество раз, которому равна первая из указанных цифр кода. Пауз между нажатиями нет. Ожидаем 1 секунду до сигнала светодиода на панели (1 раз). Затем вводим вторую цифру. И так все 4 цифры. Успешный ввод кода светодиод подтвердит чередой миганий двумя цветами.

Установка обновлений

Сразу же проверьте имеющуюся версию прошивки.

На официальном сайте отыщите последнюю версию, и, в случае необходимости, скачайте ее на ноутбук. Затем в программных настройках нажимаем «Загрузка прошивки».

А в открывшемся окне указываем путь закаченному файлу, и жмем «Загрузить».

Не отключайте кабель и не выключайте ноутбук до окончательного завершения процесса!

После установки обновления отключите и вновь подключите USB кабель и введите ПИН-код.

Настраиваем CAN шину

Теперь можно приступить к функциональным настройкам охранного комплекса. Войдя в настройки, появляется окно выбора марки и модели автомобиля.

От этого зависит доступности индивидуальных защитных функций охранной системы.

Далее выбираем нужный раздел, и, в зависимости от личных предпочтений или имеющихся возможностей, в правой части программного окна разрешаем или запрещаем каждую функцию из списка возможных.

Пользователи считают, что автосигнализация Пандора 4400 проста в установке, легко настраивается и удобна в использовании. А предоставляемая ею защита автомобиля считается одной из лучших среди охранных систем российского рынка.

Установка автосигнализации на Toyota RACTIS 2009 г.в. комплектация 1.3 X HID selection.
shop.alarmtrade.ru/shop/UID_270.html
shop.alarmtrade.ru/shop/UID_167.html

Данный отчет может быть использован и для установки других моделей Pandora, таких как 3910 и т.п.

Для установки сигнализации нам необходимо скачать программу для настройки и прошивки Pandora DXL Loader с официального сайта Pandora. А именно вот тут alarmtrade.ru/service/manual/#pandora_dxl_loader На данный момент 17.05.2014г. там доступна v.2.2.2.0, версия от 16.04.2014. Там же необходимо скачать инструкцию по настройке и программированию с помощью данной программы. Так же необходимо скачать инструкцию по установке и программированию самой системы Pandora 4400. А именно вот тут alarmtrade.ru/service/manual/#pandora_dxl_4400 И там же скачать последнюю версию прошивки для данной сигнализации.

Перед началом установки необходимо настроить базовый блок сигнализации для работы с данным автомобилем. Для этого соединяем его с компьютером или ноутбуком при помощи кабеля USB. Больше ни каких проводов подключать не нужно. Далее, с помощью кнопки «VALET» на самом блоке, входим в режим программирования введя сервисный пин код, заводское значение которого 1-1-1-1 Как это сделать написано в инструкции. На самом ноутбуке необходимо запустить программу Pandora DXL Loader.
Сначала заливаем последнюю прошивку, скачанную заранее. Как это сделать более подробно написано в инструкции к этой программе. Далее настраиваем саму программу. О настройке базового блока напишу чуть позже.

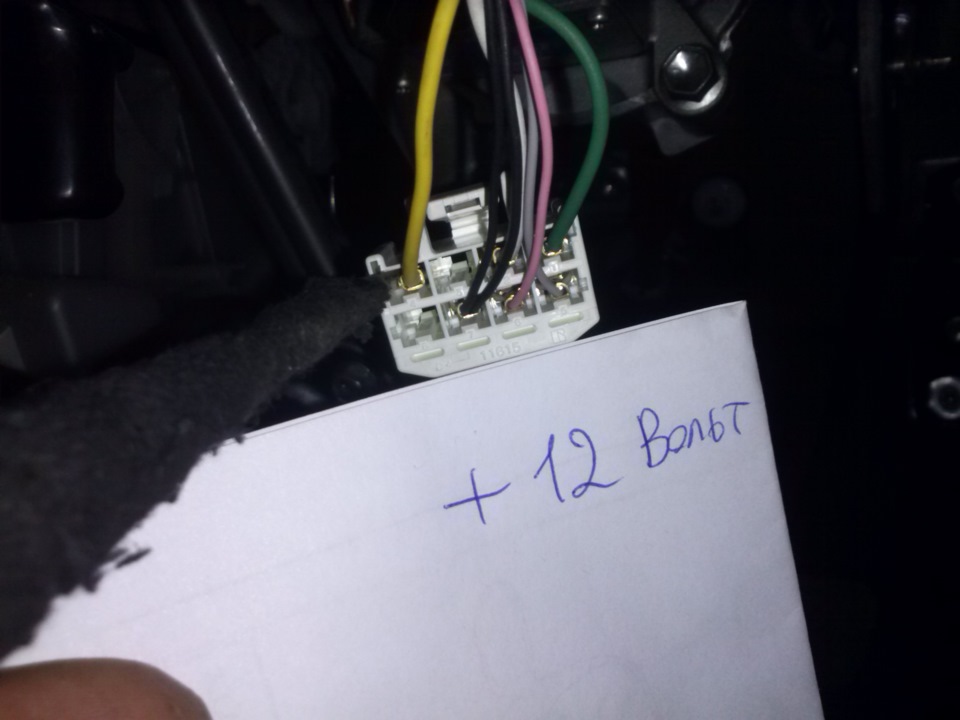

Необходимые нам точки подключения

Подключение к CAN шине автомобиля возможно сделать на разъеме диагностике. Это 6 и 14 контакт разъема. Нумерация крайних контактов есть на самом разъеме.
