Парктроник aviline инструкция по установке

Подарили мне два «хитрых» коробочка.)

Один парктроник Aviline MP-116-F4B, другой — адаптер КАН-шины AVCANSUVWA.

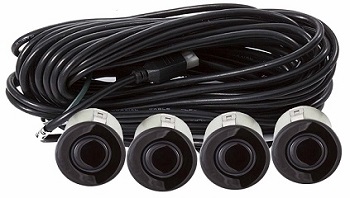

В комплекте 4 датчика, проводка, блок, фреза и адаптер КАН с проводкой.
Решил установить.
С чего начать? С поиска информации: www.drive2.ru/l/5950366/, www.drive2.ru/l/5757898/, www.drive2.ru/l/3727854/, www.drive2.ru/l/7387856/, www.drive2.ru/l/2595667/, www.drive2.ru/l/8397831/
1. Снимается задняя накладка. 4 торкса и дёргаем назад — вниз.

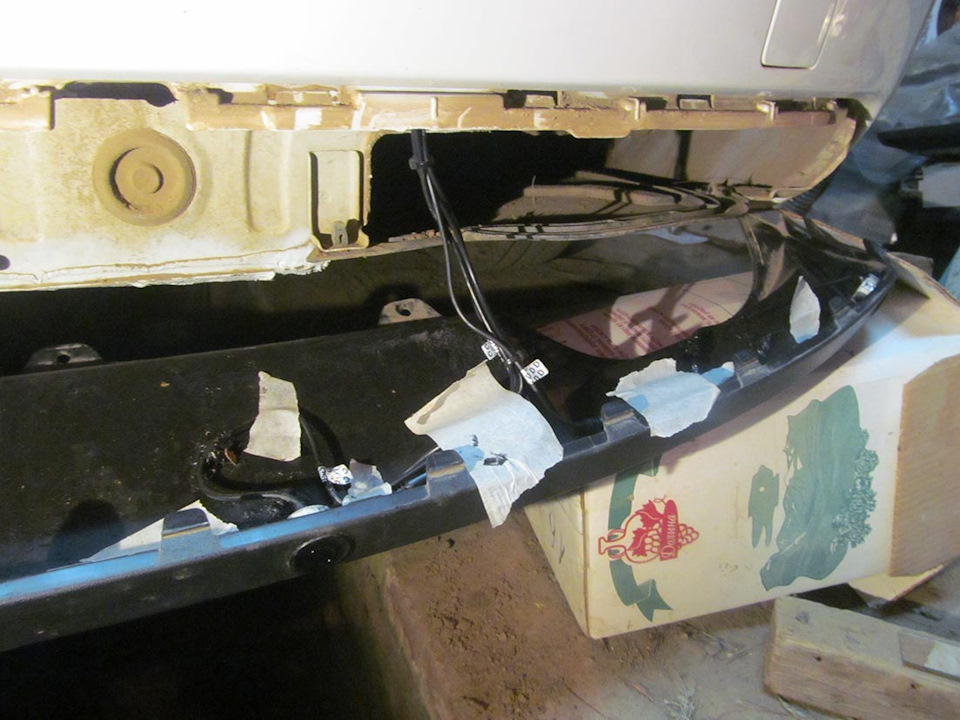

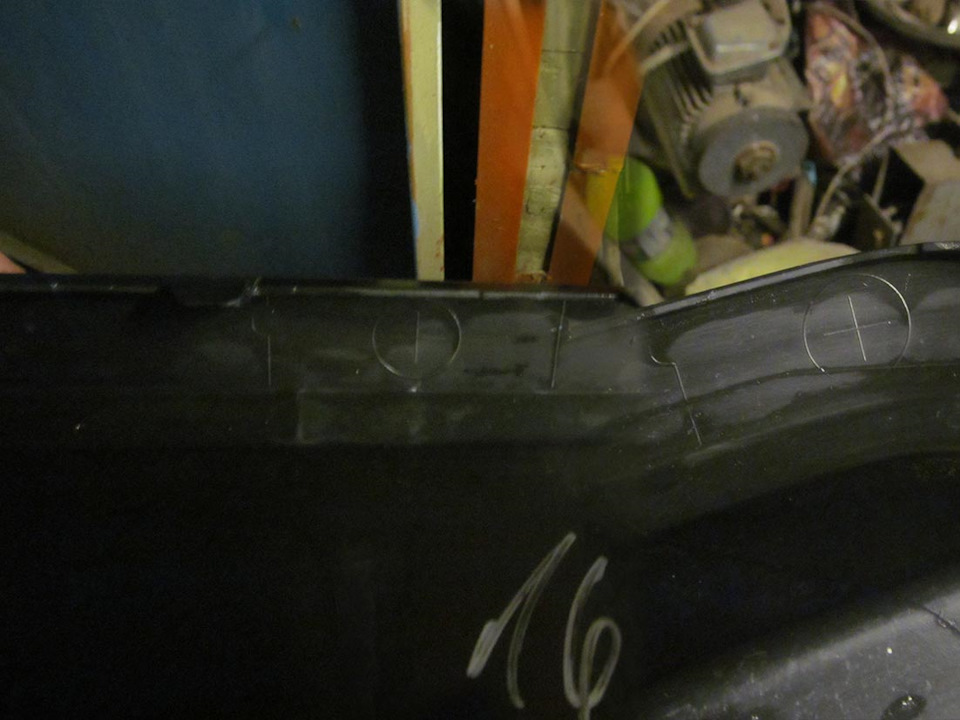

2. На накладке есть разметка . Сверлим.

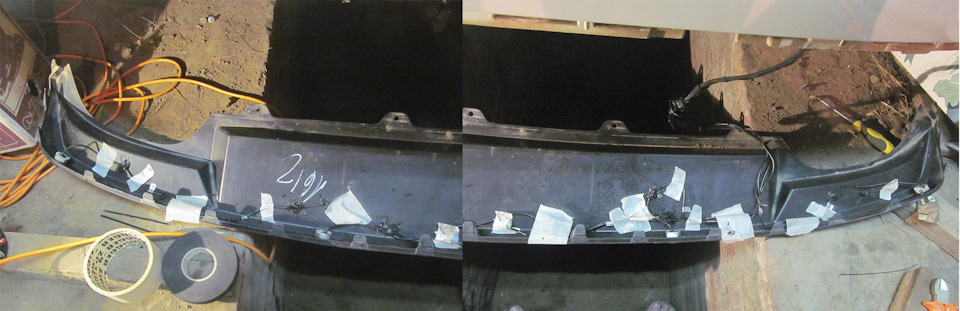

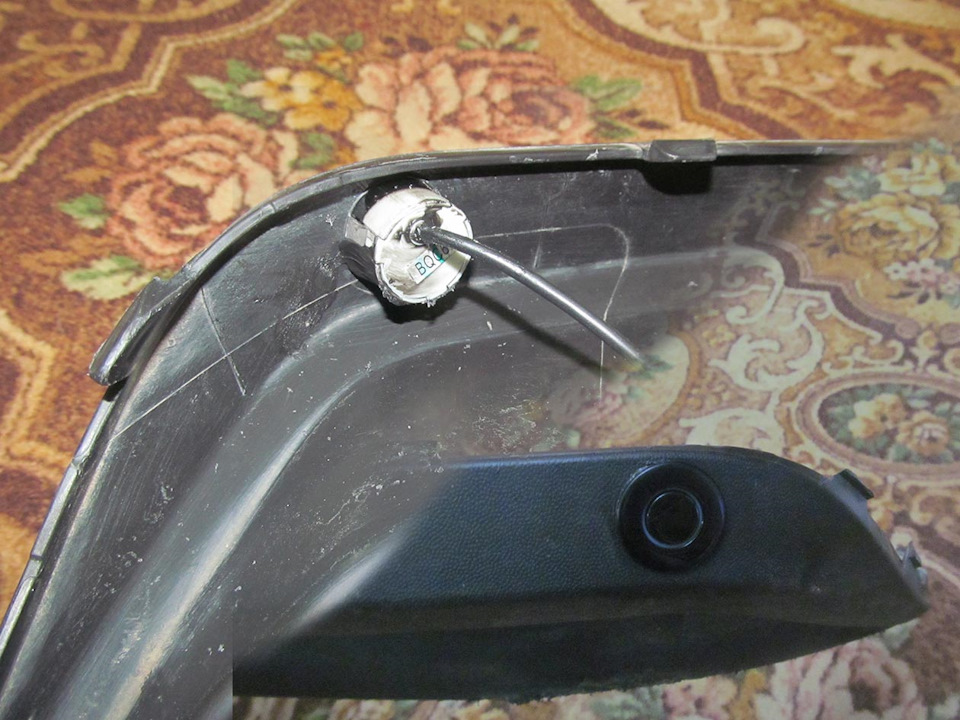

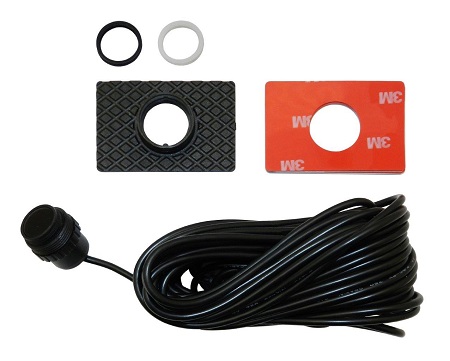

3. Устанавливаем датчики

A-B-C-D слева направо, глядя сзади

4. Снимаем задний порог 2 кнопки, 2 «катушки»)

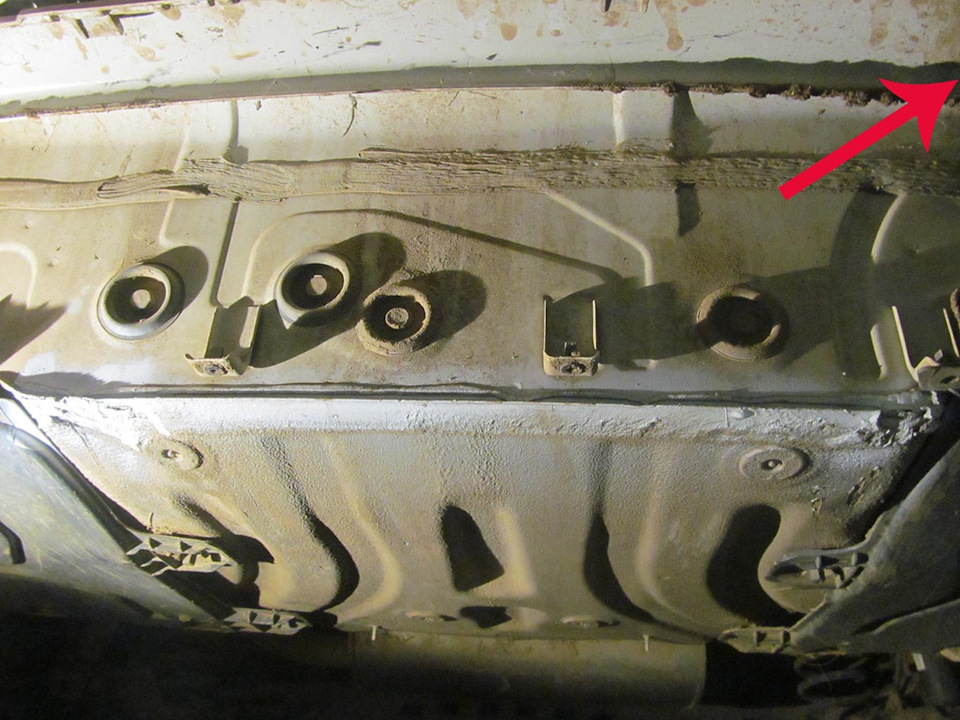

5. Сзади заглушек много, выковыриваем другую

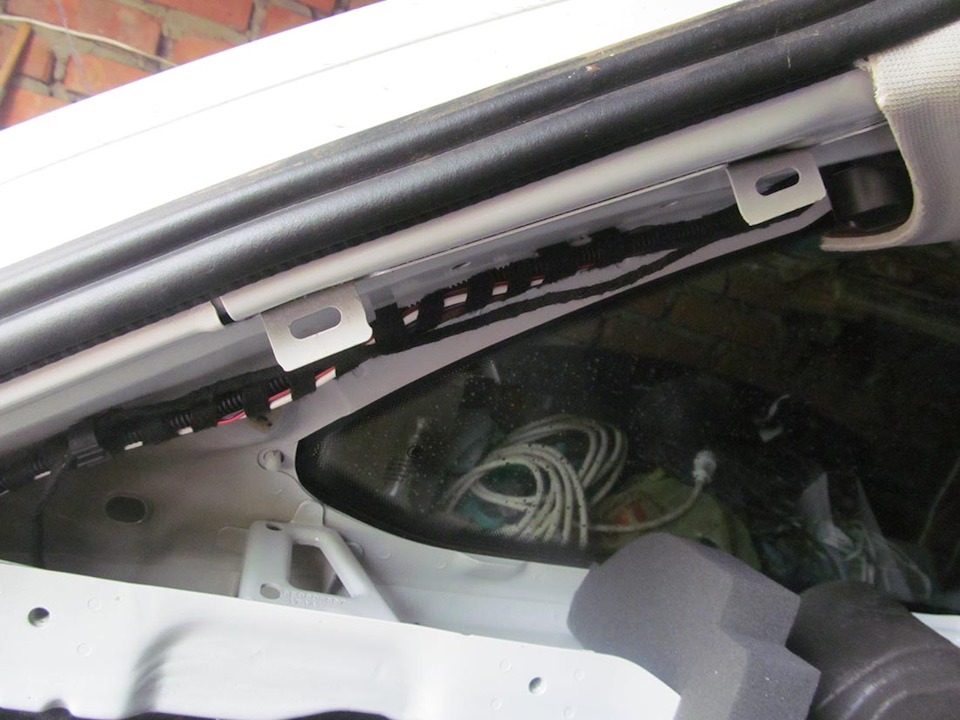

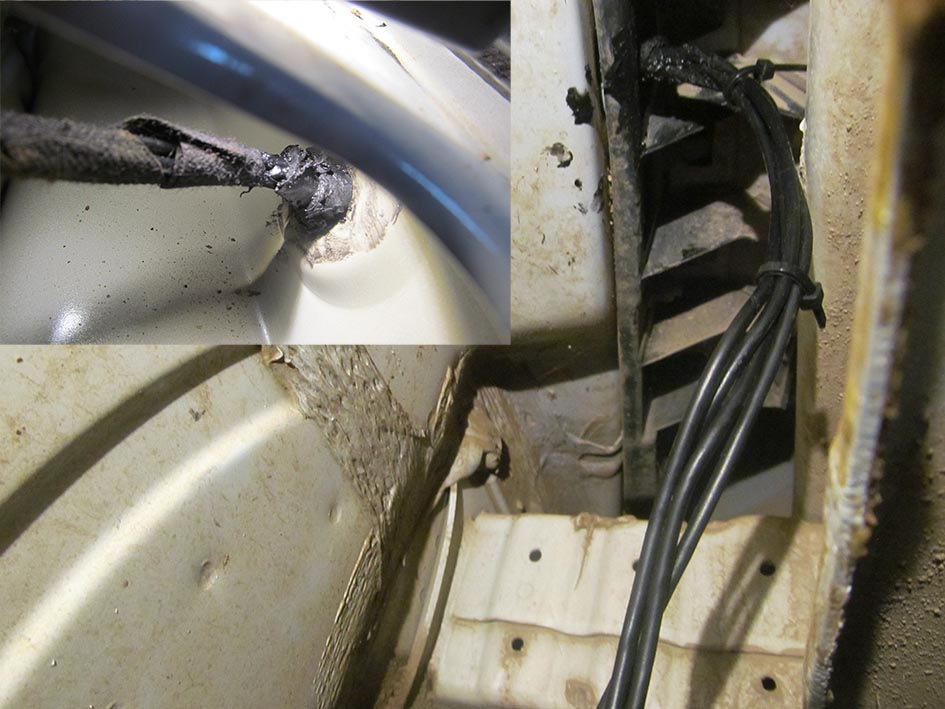

6. Заглушка- силиконовая трубка — 4 провода всё в герметике.

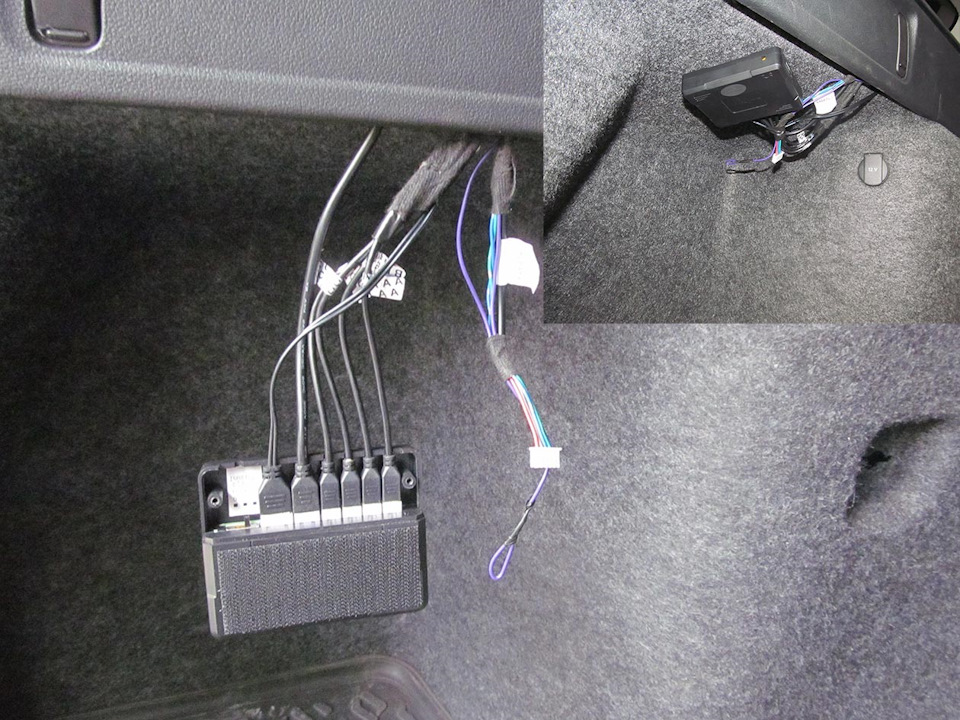

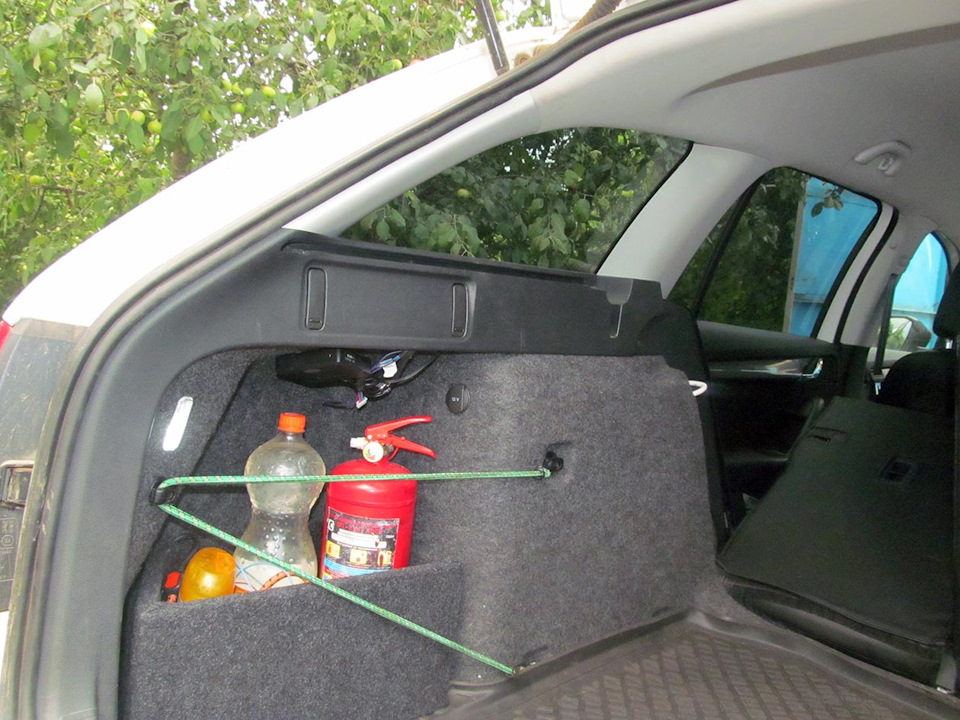

7. Разбираем сзади в багажнике

8. Подключаем питание к фонарю заднего хода

Внимательно, в жгуте 2 чёрных с белой полосой провода!

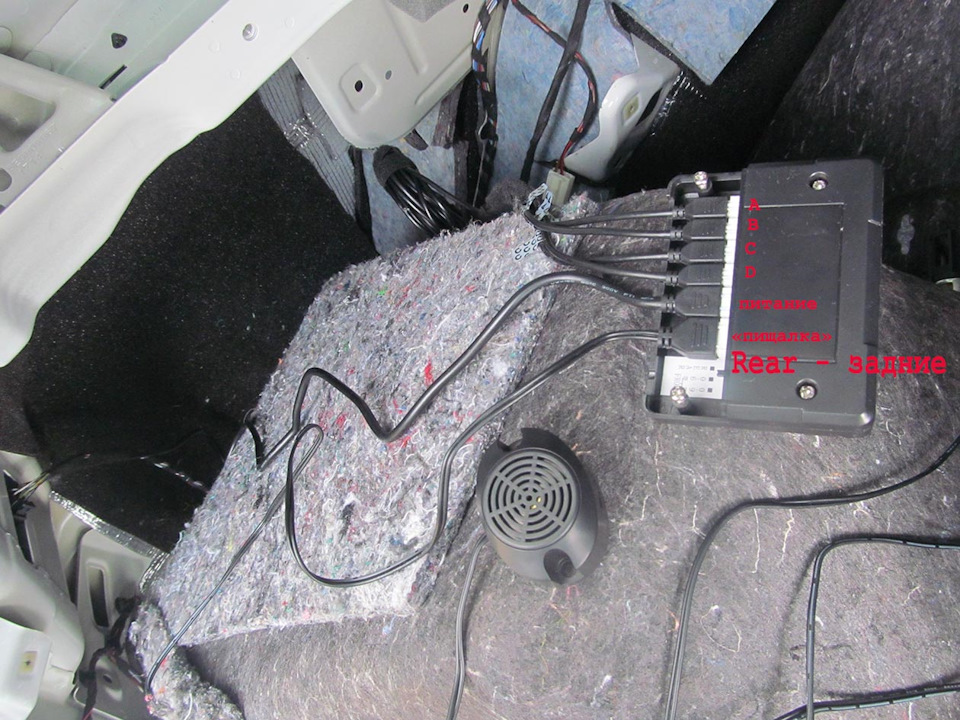

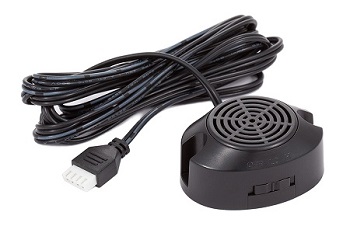

9.Настройка пищалки на МАХ

10. Подключаем датчики и пищалку

На этом пауза: парктроник работает, но к КАНу подключения нет и «никто ничего не показывает». Кому и так нравится — можно оставить. Я продолжаю подготовку далее.
11. тянем провода питания и КАН — шины к левой ноге водителя.
12. снимать: накладку у левой ноги водителя, накладки порогов, центральной стойки.

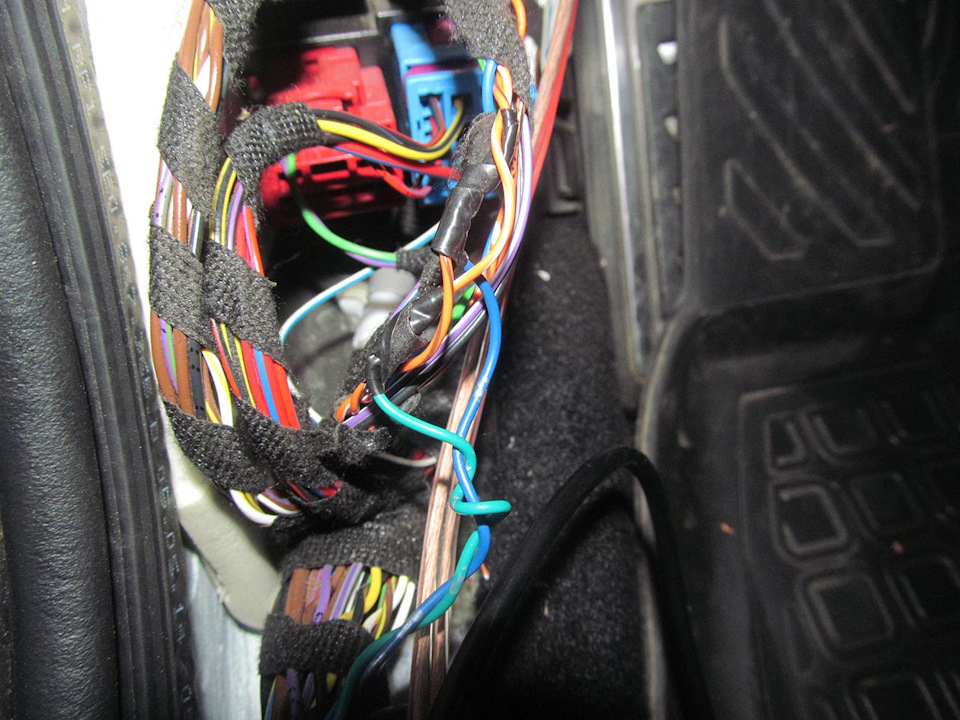

13 Подключаемся к голубой фишке
оранжево-белый, — зелёный
оранжево-коричневый — синий

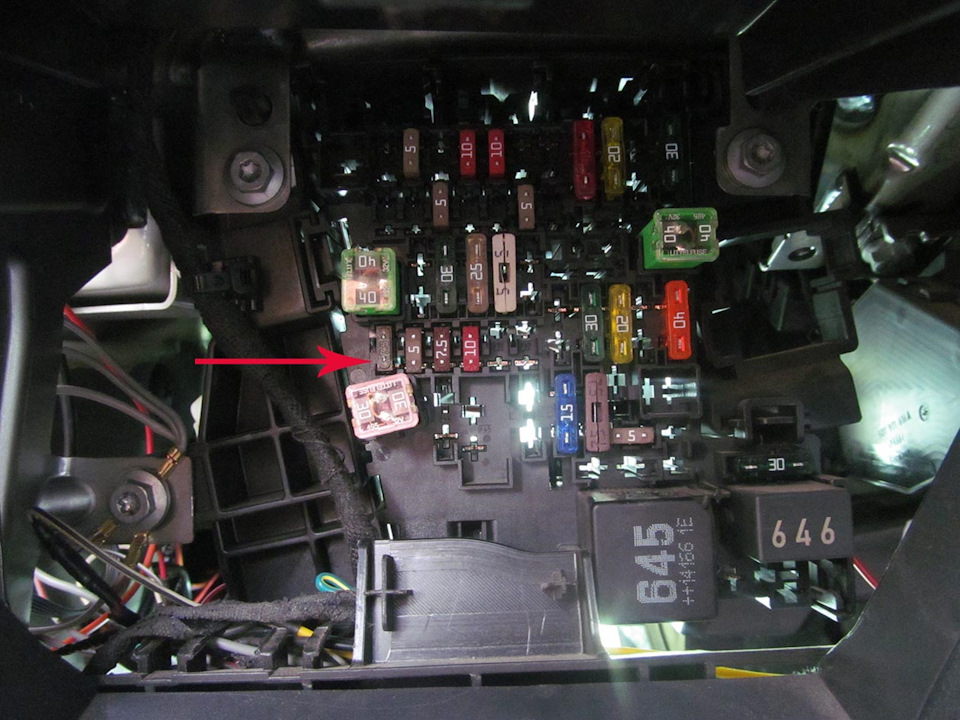

14. Питание взял с отсутствующего предохранителя №32 «парковочные системы» установив провод с пином N 906 845 05 (от разъёма ЭБУ ВАЗ Январь 5.1))). Он залез!

15. Подключение с КАНом…

естественно надо кодировать в Свинге, а у меня Вася… Не полезу.
Но подготовлю)

16.

17.

Всё готово к кодированию.
Пока работает по простой схеме (от фонаря ЗХ)

Работа :
При вкл ЗХ короткий писк. На дальности 1,5-1,2м редкие короткие писки. Ближе — дольше и чаще. Непрерывный писк на расстоянии 20-30см. Слышно хорошо.

PS:Техподдержка Авилайн написала:

«В комплекте с адаптером CANA необходимо использовать системы AVILINE MP-117-Y4 (AV117B4VW / AV117S4VW).
В Вашем случае не будет звука, т.к. вместо бузера от системы МР-116 необходимо использовать голосовой модуль, который входит в комплект MP-117-Y4.

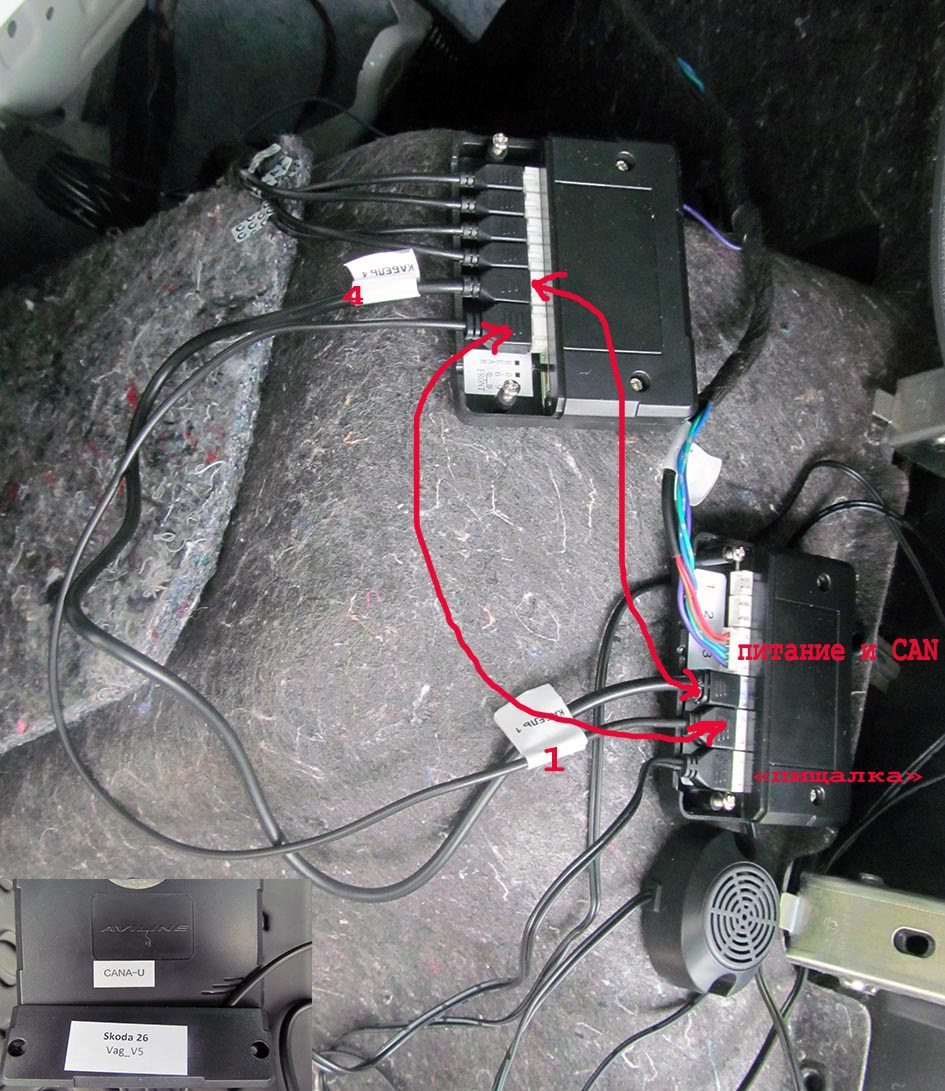

1. Необходимо использовать кабель №1,2 и 4, все остальные кабели не используются.
2. Кабель №1 подключается в разъем CANA-U №5 и в разъем G блока управления парковочной системы.
Кабель №2 подключается в разъем CANA-U №3.
Кабель №4 подключается в разъем CANA-U №4 и в разъем F блока управления парковочной системы.

В свободный разъем CANA-U №6, подключается голосовой модуль системы парковки MP-117-Y4.

Схема подключения drive.google.com/foldervi…ZkbTD8YCNPMm5MV1hkMFhGWGc

Кодирование drive.google.com/foldervi…ZkbTD8YCNPMm5MV1hkMFhGWGc «

Закодировал и сделал звук

Если кто может что-нибудь подсказать — советуйте)

При тяжелой ситуации на парковках, особенно в больших городах, использование устройства для парковки – лучший выход. Такое приспособление сэкономит время, сохранит нервы и убережет машину от повреждений во время парковки. Одним из вариантов такого устройства является парктроник Aviline, о котором рассказывается в этой статье.

Внешний вид, комплектация и характеристики

Система для парковки Aviline является современным устройством, облегчающим парковку.

Это парковочное устройство универсально и может устанавливаться на любую модель автомобиля.

Установка настолько проста, что ее можно выполнить, не обладая специальными навыками, имея стандартный набор инструментов.

Комплектация парктроника состоит из:

• основного экрана с возможностью крепления на лобовое, заднее стекло и приборную панель;
• блока электронного управления;
• восьми ультразвуковых датчиков считывания;
• фреза для вырезания отверстий под датчики;
• комплекта проводов;
• инструкции по установке.

Возможности данного помощника парковки следующие:

• установка парктроника впереди и сзади автомобиля;
• активация передних датчиков при нажатии тормоза;
• передние датчики срабатывают на расстоянии 0,6 или 0,9 м от препятствия, задние – 2 м;
• голосовое предупреждение на русском языке;
• регулировка громкости отключения звукового и голосового оповещения;
• возможность настройки чувствительности датчиков;
• настройка яркости экрана.

Виды и модели

Все модели парктроника Aviline можно разделить на группы:

1. Комплекты с жидкокристаллическим (LCD) дисплеем.
2. Парктроники, имеющие цифровой (LED) экран.
3. Системы со звуковым или голосовым модулем.
4. Парковочные радары с речевым модулем.

Из первого вида можно привести в пример MP-218LCD-Y4. Комплект состоит из 4-х датчиков, обучаемого блока управления, LCD экрана диагональю 3,5 дюйма, модуля голосового оповещения на русском языке. Реагирует на препятствия разных размеров, находящихся на расстоянии 1,9 м.

Ко второму виду относится универсальная система MP-277LED-F4 BU/SU. Внешний индикатор имеет 6 степеней визуального оповещения. Система легко настраивается. Установлен ультратонкий монитор – 10 мм.

Представителем третьего вида является универсальный парктроник MP-117-Y4BU/SU/WU. При приближении к препятствию звучит полифоническая мелодия низкого тона. Чем ближе препятствие, тем чаще звучит сигнал. Если расстояние становится опасным сигнал начинает звучать непрерывно.

Последняя категория представлена парковочным радаром MP-116-F4. Устройство имеет 4-тональную звуковую индикацию до препятствия, громкость звука и чувствительность датчиков можно регулировать.

Плюсы и минусы девайсов

На российском рынке парковочные системы Aviline завоевали популярность (автор видео — Компания «ЭВИЛАЙН»).

Парктроники Aviline имеют следующим преимущества:

• удобный дисплей;
• высокий уровень надежности;
• продуманная конструкция блока управления;
• управление громкостью звука;
• возможность покраски датчиков в любой цвет;
• возможность установки дисплея разными способами.

К недостаткам можно отнести:

• небольшое запаздывание обнаружения;
• слишком большие датчики (25 мм);
• отсутствие в комплектации клемм для монтажа.

Инструкция по установке парковочной системы и подключению проводов

Перед монтажом нужно правильно сделать разметку спереди и сзади машины. Для этого полосы скотча наклеиваются на бампер, и выполняется разметка, на какой высоте и в каких местах будут установлены датчики. От подфарников производитель рекомендует размещать на высоте 50 мм. Крайние и центральные датчики должны находиться на расстоянии 50 – 70 см друг от друга. В намеченных местах с помощью фрезы из комплекта вырезаются отверстия для установки, в которые аккуратно вставляются датчики.

Во время установки на них нельзя давить, чтобы не сломать. После установки каждого датчика провода от него следует изолировать и завести внутрь салона.

Управляющий блок лучше устанавливать в багажнике и подключить устройство к питанию задней фары. Питающие провода следует подключать последовательно: черный на корпус, зеленый к сигналу стопа, желтый к плюсу, красный к проводу зажигания. В салоне устанавливается монитор в удобном для водителя месте.

Для выявления неисправностей и проверки правильности установки после монтажных работ нужно провести тестирование парктроника.

Если система работает неправильно, нужно проверить правильность подключения проводов.

Цена вопроса

Если монтаж выполнить своими руками, то установка парктроника выльется лишь в стоимость комплекта Aviline.

 Загрузка …

Видео «Установка системы парковки на автомобиль»

В этом ролике демонстрируется, как самостоятельно установить парктроник (автор видео — Сделано в Гараже).

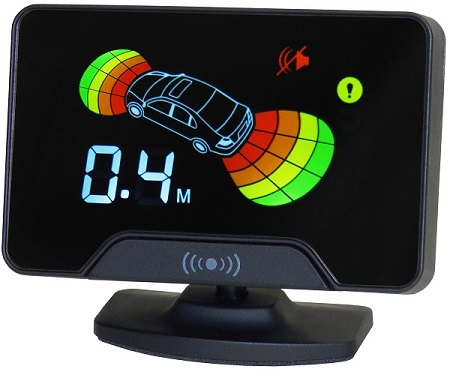

LCD-18 (Парктроник — 8 датчиков)
