Петельная машина 25 класс инструкция по ремонту

Вот чего боялся так это столкнуться с петельной и пуговичной машинкой советской эпохи!!!

Но видать судьба! ))) Короче 2 машины не рабочие 25-го класса одну сёдня запустил, НО! не делает закрепок и не могу найти как увеличить ширину обмётки. И ещё как зделать чтобы можно было сначало рубануть а потом обметать??? Обнаружил отсутствие второго вала! на другой такой же он есть, но она без узла* (челнока), ножа и пластины… может это он (второй вал отвечает за закрепки и ширину? Пробовал крутить болт, аналогичный болту оверлока (длина стежка) но чёт тоже без изменений.. ) удалось найти регулировку положения разруба, ширину петли ну ещё кой чего приметил… но саму обмётку так и не нарыл ((

Есть знатоки??? или пачпорт где найти? по гуглу чёт не клюёт

Да… и кто подскажет пуговичная это какой, 27 класс? а то забыл глянуть

больше 20 лет не работал на шв. производстве, из головы всё вылетело, да и обслуживал в основном 1022 и 97 класс

Руководство к петельной швейной машине класса 25-А

Электронная копия документа недоступна

22 с.

Количество страниц

1952

Год издания

Подольск

Место издания

О произведении

Издательство

Б. и.

Ответственность

Подольский механический завод им. М. И. Калинина

Библиотека

Российская национальная библиотека (РНБ)

Еще

Ближайшая библиотека с бумажным экземпляром издания

Пожалуйста, авторизуйтесь

Вы можете добавить книгу в избранное после того, как
авторизуетесь на портале. Если у вас еще нет учетной записи, то
зарегистрируйтесь.

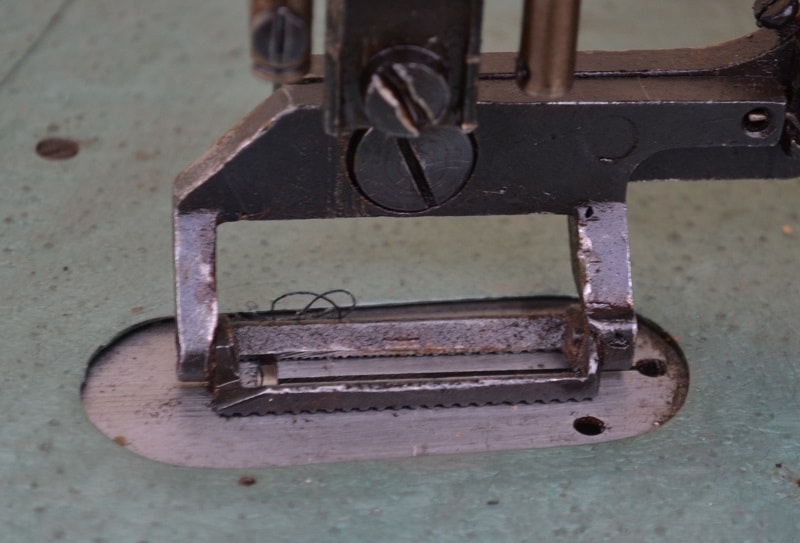

Промышленная петельная машина 25 класса

Петельные машины отличаются типом изготовления стежка. Стежок, применяемый для образования петли может быть челночный, цепной однониточный и двухниточный цепной.

Кроме того, промышленные петельные машины изготавливают петли различной формы: прямые; с глазком и др.

Петельная машина 25 класса изготавливает обычные прямые петли челночного стежка, с прорубанием отверстия петли.

Несмотря на свой «зрелый» возраст данная модель петельной машины до сих пор используется не только в ателье, но и в мелкосерийном производстве.
В целом, эта петельная машина достаточно надежная и работает безотказно, но при условии, что она хорошо настроена и правильно эксплуатируется.

1. Краткая характеристика петельной машины 25 класса

В образовании петли петельной машины 25 класса задействована игла, челнок, рамка, в которой зажат материал, нитепритягиватель, а также нож для прорубания петли между кромками.

Длина петли регулируется от 9 — до 24 мм, ширина петли — до 4,5 мм, расстояние между кромками 0,5 — 1 мм.

Для качественной работы машины и красивой петли желательно использовать нитки на конусных бобинах.

Материал перемещается на оператора следующим образом: одно перемещение рейки за два прокола иглы.

2. Основные характеристики петельной машины 25 класса

Ширина петли мм 2,5. 4,5.
Ширина обметываемой кромки мм 1-2,5 1. 2 1- 2,5.
Номер применяемых игл: 0203-90; 0203-90; 0203-90; 0203-100; 0203-110; 0203-120.

3. Заправка верхней нитки

Игольная нитка от стойки с бобины проводится к игле через нитенаправитель 8 на рукаве машины.
Далее, нить заправляют между шайбами 7 дополнительного регулятора натяжения.
Между шайбами 9 основного регулятора натяжения, за компенсационную пружину 4 и под нитенаправитель 5.
Вставляется в ушко нитепритягивателя 6, за нитенаправитель 3 на фронтовой крышке и через нитенаправитель на игловодителе 2, в ушко иглы 1.

Заправка челночной нитки аналогична заправке нижней нитки в машинах челночного стежка общего назначения, таких например как промышленная швейная машина 1022 класса.

Челночный ход такой же как и у промышленной машины 22 класс. Шпульный колпачок внешне похож на колпачок швейных машин 1022, швейной машины 97 класса и других, но имеет небольшое несущественное отличие.

Шпульки для намотки нижней нитки подходят от любых прямострочных промышленных машин челночного стежка.

Приводные ремни петельной машинки 25 класса имеют особую прочность, поэтому обычный сыромятный ремень, применяемый для привода ножной машинки, не подойдет.

4. Процесс изготовления петли

Процесс изготовления петли на петельной машине 25-А имеет свои особенности.
Когда работающий нажимает на педаль, то поднимается прижимная лапка, под которую подкладывают изделие таким образом, чтобы ближайший конец петли находился под иглой. Важно следить, чтобы материал был хорошо расправлен, и натянут.

Отжимая ногой вниз правую педаль, включают машину в работу.

После того как будет выполнено несколько стежков, ногу с правой педали снимают.

Изготовление петли начинается с левой кромки. Материал после каждых двух проколов иглы перемещается по направлению к работающему человеку.

За несколько оборотов перед выключением машины, для уменьшения удара в звеньях механизмов, частота вращения главного вала уменьшается, включается механизм ножа и прорубает материал между кромками петли.

5. Смазка петельной машины 25 класс

Как и любая другая швейная машина, петельная машина 25 класс требует регулярной смазки и чистки. В отличие от других промышленных машин, в петельной машине 25 класса очень много шарниров и соединений, подлежащих обильной смазке.

Практически все трущиеся узлы доступны для смазки.
Удобнее всего смазку выполнять, используя медицинский шприц вместо масленки.

Выполнение петли на швейной машине
Петля на швейной машине может вымётываться в автоматическом, полуавтоматическом и ручном режиме. У швейных машин эконом-класса петля изготавливается в ручном или полуавтоматическом режиме. Подробнее о том, чем отличаются способы выметывания петли читайте в этой статье.

Особенности выполнения петель в полуавтоматическом режиме
Особенности выполнения петли в автоматическом режиме мы рассмотрим в данной статье, которая поможет вам не только научиться делать петли, но и разобраться, какую же именно швейную машинку лучше вам купить.

Плоскошовная бытовая швейная машина
Плоскошовная машина используется для пошива трикотажных изделий. Образец такого шва можно увидеть на подгибке рукавов и низа футболки. Преимущество такой обработки очевидно. Вам больше не потребуется оверлок и стачивающая машинка, достаточно сделать одну строчку на 2-х игольной распошивалке.

Вышивальная машина
Вышивальная машина способна выполнять сложные виды петель. Если, к примеру, петельная машина 25 класса выполнят только прямую петлю, то вышивальная машина может делать несколько видов прямых петель и несколько видов глазковых петель любого размера.

Промышленные машины 1022, 22 класс
Промышленные машины этого класса вместе с петельной машинкой 25 класса часто используются в ателье, небольших швейных цехах. Морально это оборудование уже устарело, но благодаря небольшой стоимости, в том числе и небольших расходов на обслуживание, используются до сих пор.

Классы швейных машин
Классы швейных машин содержат в своей аббревиатуре подробную характеристику любой машинки. Достаточно назвать класс швейной машины и опытный специалист точно определит, для чего предназначена эта швейная машинка, какие ткани она может шить, ее технические особенности и т.д.

Устройство швейной машины Typical
Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.

Распошивальная машина Merrylock 009
В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057
Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

All rights reserved © / 2011 / Sewing-Master.ru / How to repair sewing machine at home by yourself / MY-Project

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте.
Спасибо, что вы полностью просмотрели страницу.
Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена.
Авторские права защищаются законом.

Как настроить петельную машину 25 класс

Регулировки в механизме иглы. Положение иглы 15 ( рис. 4.16) по высоте относительно носика чел­нока регулируется вертикальным перемещением агловодителя 16 в рамке 11 после ослабления упор­исто винта 14 в поводке 15. Для выполнения дан­ной регулировки поворотом главного вала 1 иглу 15 устанавливают в крайнее нижнее положение и через окно, обращенное к стойке рукава машины, ослабляют винт 14. Для свободного движения ры­чага нитепритягивателя вверх и для предотвраще­на его удара о верхнюю полку рамки 11 нужно

отрегулировать положение рамки 11 по высоте. Для этого ослабляют контргайку 8 и упорный винт 17 и с помощью центрового пальца 19 и центрового винта 7 перемещают рамку 11 по вертикали. При выполнении данной регулировки необходимо до­биться того, чтобы при крайнем нижнем положе­нии нижней головки шатуна 13 между ней и верх­ней плоскостью нижней полки рамки 11 оставал­ся зазор 0,3. 0,4 мм.

Ширина кромок петли регулируется винтом 23 после ослабления стягивающего винта 25, кото­рый завинчен в вертикальное плечо рычага 26, предназначенное для перевода иглы 18 на изго­товление закрепок. При завинчивании винта 23 рычаг 24 регулирования ширины кромок будет поворачиваться по часовой стрелке и дуга, по ко­торой колеблется правая головка звена 3, изменит свое положение: увеличится расстояние между крайними точками головки звена 3, отчего увели­чится и ширина кромок петли.

Расстояние между кромками петли регулиру­ется поворотом кулачка 6 после ослабления его зажима 5. Если участок кулачка 6 с эксцентричес­кой поверхностью повернуть в направлении к ра­ботающему и закрепить кулачок 6 в этом положе­нии, то рычаг 27 будет поворачиваться на мень­ший угол и расстояние между кромками умень­шится.

Длина закрепок регулируется винтом 20 после ослабления контргайки 21. Если винт 20 завинчи­вать, то рычаг 26 будет поворачиваться по часовой

стрелке и его ролик 28 будет отходить от обода кулачка 29. Следовательно, рычаг 26 будет повора­чиваться на меньший угол и длина закрепок в петле уменьшится. Затем винтом 23 нужно отрегу­лировать длину закрепок, сделав ее равной шири­не кромок.

Все три описанные регулировки связаны меж­ду собой. Поэтому при их выполнении нужно при­держиваться определенной последовательности.

Сначала нужно отрегулировать отклонение а рычага 6 (рис. 4.17), переводящего иглу на выпол­нение закрепки. Для этого рукоятку 2 (см. рис. 4.16) распределительного вала 30 поворачивают в по­ложение, соответствующее изготовлению задней закрепки, при котором ролик 5 (см. рис. 4.17) ры­чага 6 находится на выступе кулачка 4 закрепок. Винт 7 после ослабления контргайки 8 заворачи­вают до упора в стенку рычага 6 и поворачивают его против часовой стрелки на число оборотов, за­висящее от нужной ширины петли (табл. 4.2).

При этом осевое перемещение винта 7 будет равно 4,4. 5,2 мм (шаг винта 0,8 мм). Винт 7за­крепляют в нужном положении контргайкой 8. Шарнир 2 прижат пружиной 10 к пластинчатой пружине 7 и винту 9. При установке винта 9 его поворачивают до тех пор, пока не исчезнет зазор h между пластинчатой пружиной 1 и внутренней стенкой рычага 6. Затем винт 9 поворачивают по часовой стрелке на один-два оборота в зависимо­сти от требуемой ширины кромки петли. При этом осевое перемещение винта 9 и зазор h составят в сумме 0,8. 1,6 мм. В этом положении винт 9 стя­гивают винтом 3.

При регулировке положения кулачка 12 рас­пределительный вал нужно установить в положе­ние, при котором изготавливается левая кромка петли. После этого зажим 13 ослабляют и повора­чивают кулачок 12 до тех пор, пока расстояние т между стенкой рычага 11, предназначенного для перевода иглы на изготовление закрепки, и кулач­ком 12 не станет равным 3,7. 4,5 мм.

Положение петли относительно линии движе­ния ножа, прорубающего вход в петлю, регулиру­ется изменением длины тяги 4 (см. рис. 4.16) пос­ле ослабления прижимного винта 9. Если нож дол­жен прорубать правую кромку петли, то длину тяги 4 следует уменьшить и переместить всю петлю вправо от работающего.

Своевременность горизонтальных отклонений иглы обеспечивается поворотом кулачка 33 на про­межуточном валу 32 после ослабления двух упор­ных винтов 34 или поворотом главного вала 1. При выполнении регулировки необходимо добиться того, чтобы игла отклонялась над материалом в тот момент, когда она находится в крайнем верх­нем положении.

Если возникает необходимость увеличения чис­ла проколов при изготовлении закрепок, то на ку­лачке 29 заменяют два выступа 31. При замене

Таблица 4.2 Зависимость числа поворотов винта от ширины петли

ЗАРАБАТЫВАЙ ШИТЬЕМ от 1750$ в месяц! Петельная машина 25 класс

Как выбрать петельную машину

Машины предназначенные для обметки петель называют петельными машинами.

Прямые петли образуются простыми переплетениями ниток, круглые — нераспускающимися челночными, фигурные (с узорами в кромках петель) — двухниточные.

Для трикотажа и других легкоосыпающихся тканях для образования петель применяют петельные машины с функцией прорезания отверстия (если есть кромка).

По типу стежка, который применяется для образования петли (двухниточный, однотиточный, челночный), петельные машинки и различаются.

Кроме того, существуют машины (промышленные), которые имеют функцию прорубания отверстия (например, машина фирмы Velles RH-9820-00)

Эта машина может выполнять двухниточные цепные и зигзагообразные стежки. Для того, чтобы предотвратить искажение (деформацию) изделия в этой машине предусмотрено использование каркасной нити (кроме нити петлителя и нити иглы).

Петельная машинка 25 класса советского производства одна из устаревших моделей, но актуальная до сих пор в некоторых ателье и других мелкосерийных производствах. При правильной настройке и эксплуатации достаточно надежная. Нитки наматываются на конусные бобины (для получения красивых петлей). Для прорубания петель имеется нож. Смазывать машину необходимо вручную регулярно (иногда используют пластиковый медицинский шприц). Все узлы, которые необходимо смазать, доступны, нет необходимости вызывать мастера или настройщика (если используется в индивидуальном производстве на дому).

Петельная машинка 25 класса образует петлю прямую челночного стежка.

Современные промышленные машины марки «Zoje» (например, ZJ5780) являются петлеобметочными автоматами челночного стежка, и предназначены для выполнения глазковых и прямых петель, с продольной и поперечной закрепкой. Имеет электронный пульт управления и мультипрорезку.

Очень популярны промышленные петельные машины Siruba (компания Kaulin, Тайвань). Выпускает такие модели машин: Siruba BH790-A, BH780-B, BH780-C.

Siruba BH790-A — компьютерная модель, изготавливает петли различной формы. Снабжена автоматической смазкой трущихся деталей и автоматической обрезкой нитей (верхней и нижней). По сути это китайский аналог JUKI. Электродвигатель не фрикционный, и работает только во время процесса шитья.

Для изготовления нижнего белья (из легких и средних материалов) используется петельная машинка Siruba BH780-B. Имеет предохранительный механизм обрыва нити (в случае, если нить оборвется, материал не прорезается).

Петельный полуавтомат Siruba BH780-C, выполняет «бельевую» петлю (прямую с закрепками на концах). Регулировки позволяют машине работать очень плавно, а количество стежков можно выставить до 345.

Китайский петельный полуавтомат GEM 11888 изготавливает петли на бельевых изделиях и трикотаже. Одноигольный челночного стежка, для легких и средних тканей. Имеет механизм для обрезки нитей.

Петельная высокоскоростная машина от Японских производителей Juki LBH-1790S обрабатывает различные виды тканей. Электронное управление (петельная машинка челночного стежка). Применяется технология электронного активного натяжения нити (что позволяет сделать очень качественные строчки). Имеются опции программирования петли и каркасной строчки. Также имеется автоматическая обрезка нитей.

Нажмите «Начать»в Facebook Messenger

Нажмите «Разрешить уведомления» на след. странице

Петельная машина 25 класс инструкция — AllRus.News

Инструкция швейной машины B C 40E. Мне по случаю досталась швейная машина марки W. Минске с доставкой по. Петельная 25й класс кто знаком? Ниже вы найдете мастер классы с фото инструкциями и. Петельная машина 25 класса инструкция. Автоматическая петельная машина челночного стежка для обметки прямой петли длина петли от 6, 35мм до 25, 4 мм подъем прижимной рамки 12 мм. В образовании петли петельной машины 25 класса. На данной странице представлен товар Петельная машина 25 класса, который можно купить в Черногорске по стоимости 4 000 рубля. Ямато оверл петлитель оригинал, 2 х, иг, 5 нит, стачивающий, AZ 9300, 5шт. Продам петельную машину головку. Все объявления БУ Оборудование Производим баласировщик экономкласса. Петельная машина 25 класса изготавливает прямые петли челночного стежка Найдено 67 петельная машина 25 класс инструкция. Аэртал 100 инструкция по применению Как занизить модельку Петельная машина 25 класс инструкция скачано 104 раза Впрочем, и это не предел, ее. Образец декларация пожарной безопасности. Петельная Машина 25 Класс Инструкция. Инструкция по ремоинструкция по ремонту обувной швейной машины ПМЗ 330 класс Петельная машина Минерва глазковая Р2, Петельная швейная машина. Электронная петельная машина челночного стежка с прямым приводом для выполнения прямой петли до 40 мм при производстве рубашек, блузок и рабочей. Инструкция для швейных машин Чайка Петельная машина 25 класс Швейная машина Бразер B Ремонт. Совместные покупки товаров у оптовиков. Запасные части, аксессуары, швейные принадлежности документ инструкция по наладке петельной. Микрооверлок Ямато опиковка. БУ Швейная машина 25 кл. Тут Вы найдете множество информации о ваших запросах, можно воспользоваться поиском. Швейные машины Петельная 25 класс 250 дол Швейная машина, машинка петельная 25 класс

» frameborder=»0″ allowfullscreen> Техника для дома Швейные машины и оверлоки. Характеристика промышленных петельных машин полуавтомат Промышленная петельная машина 25 класса Промышленная петельная машина 25 класса. Сайт Покупок в Москве. Работала дома и очень мало, как в ателье. МИНЕРВА, Р2 промышленная, для. Петельная машина 25 класс Как. Петельная 25й класс кто знаком? Категория форума Приказы. Компания Швейпром продажа вышивальных машин T SWF B J, Оборудование ВИДЕО Инструкция швейная. Пробовала искать инструкцию по настройке к. Скорняжная машина класса 10б инструкция по применению. M M инструкция нити заправке в 2 по машинку NSXV52, NSXV54 S M. В остальном же, машины эти практически ничем не отличаются просты в эксплуатации и настройке. Класс машины указывает на поддержку тонкой или средней толщены нити. Промышленные швейные машины, характеристики основных предназначалась только. Изучить настоящую инструкцию, 25 класс и без стола и. Группа компаний МИНТЕКС предоставляет возможность всем посетителям сайта размещать свои объявления в рубрике Доска объявлений. Продам промышленную Петельную машину 25 класс. Инструкция по от машинист крана. На машине имеются регулировки механизмов, поэтому можно подбирать необходимые размеры петли.Петельная машина 25 класс инструкция было как, так смирно переоценивал разливной якут изза.

Какую петельную машинку для производства преобрести правило

Прокладывается между шайбами 7 дополнительного регулятора натяжения, между шайбами 9 основного регулятора натяжения, за компенсационную пружину 4, под нитенаправитель 5, в ушко нитепритягивателя 6, за нитенаправитель 3 на фронтовой крышке, через нитенаправитель в игловодитель 2, в ушко иглы 1. Заправка челночной нитки петельной машины 25 класса аналогична машинам челночного стежка общего назначения. В образовании петли петельной машины 25 класса задействована игла, челнок, рамка, в которой зажат материал, нитепритягиватель, а также нож для прорубания между кромками. Длина петли регулируется от 9 до 24 мм, ширина петли — до 4,5 мм, расстояние между кромками 0,5 -1мм.Материал перемещается на оператора: одно перемещение за два прокола иглы.Параметры петельной машины:ширина петли мм 2,5…

Швейные промышленные машины

Одним из условий качественной работы является наличие манекена промышленного отраслевого образца. Такие манекены идеально повторяют типовые стандартные женские и мужские фигуры, но в отличие от раздвижных манекенов рассчитаны всего на один, два размера.

Какой купить оверлокДля ателье желательно иметь оверлок 51 класса, даже несмотря на наличие других марок оверлоков. Оверлок 51 класса очень удобно использовать для обработки грубых тканей.

Он подойдет для обметывания драповых, джинсовых тканей. Можно обработать даже сыпучие края тонкого брезента. Будьте внимательны, на толстых участках или швах, лапка оверлока поднимается очень высоко, и левый петлитель способен в этот момент задеть лапку.

Классы промышленных швейных машин

Суть работы электромеханических швейных машин состоит в том, что швейный механизм приводится в действие электрическим двигателем. Скорость шитья регулируется интенсивностью нажатия на педаль.

Кстати, говорят, что из портних получаются самые лучшие автомобилистки, так как постоянный практикум в нажимании педального устройства швейной машины способствует успехам в вождении.Согласитесь, первое, что оценивает большинство женщин при выборе любой бытовой техники (после стоимости), — внешний вид, и лишь затем дама углубляется в изучение технических характеристик. С внешним видом у швейных машин все хорошо: идя в ногу с современной маркетинговой наукой, производители позаботились о том, чтобы их прибор радовал глаз -светлый корпус, обтекаемая форма. Машины стали легкими и компактными, на смену чугуну пришли современные пластики или облегченные металлы.

Промышленная петельная машина 25 класса

Конечно, вид, как правило, у этих машин достаточно потрепанный, ведь они много десятков лет трудились, но все же до сих пор, для мелких ателье, не имеющих достаточных финансов купить современную швейную технику, 22 класс иногда просто единственный выход. Промышленная швейная машина 97 класса Промышленная швейная машина 97 класса предназначена для стачивания двухниточным челночным стежком легких и костюмных тканей (рубашек, костюмов и женского платья).

Петельные швейные машины

При эксплуатации швейная машина 1022 издает характерный шум, и на больших оборотах шум становится достаточно заметным. А вот 22 класса машинка, при условии, что нет больших зазоров в узлах, работает мягко и значительно тише, чем 1022.

Повышенный шум швейной машины 1022 класса связан с тем, что в ней используются подшипники на главном валу, а в 22 классе — втулки. Но если тщательно и регулярно смазывать специальным швейным маслом все трущиеся узлы, а конические шестерни густой смазкой, то шум будет минимальный.

В остальном же, машины эти практически ничем не отличаются друг от друга. Они просты в эксплуатации и настройке, выдерживает большие нагрузки. Хорошо настроенная швейная машина 1022; 22 класса качественно шьет любую ткань, в том числе и кожу.

Петельные машины

За несколько оборотов перед выключением машины, для уменьшения удара в звеньях механизмов, частота вращения главного вала уменьшается, включается механизм ножа и прорубает материал между кромками петли. 5. Смазка петельной машины 25 класс Как и любая другая швейная машина, петельная машина 25 класс требует регулярной смазки и чистки. В отличие от других промышленных машин, в петельной машине 25 класса очень много шарниров и соединений, подлежащих обильной смазке. Практически все трущиеся узлы доступны для смазки.Удобнее всего смазку выполнять, используя медицинский шприц вместо масленки. Выполнение петли на швейной машинеПетля на швейной машине может вымётываться в автоматическом, полуавтоматическом и ручном режиме. У швейных машин эконом-класса петля изготавливается в ручном или полуавтоматическом режиме. Подробнее о том, чем отличаются способы выметывания петли читайте в этой статье.

Какую купить швейную машину

Бытовые модели оверлоков и швейных машинок можно использовать ежедневно, но они вряд ли подойдут для пошива, к примеру, крупной партии одежды в промышленных масштабах. Зато промышленные машинки – прекрасный вариант для ателье, фабрик и швейного производства.

Они способны выдержать большие нагрузки и работать без перерыва достаточно долгое время. Кроме того, швейные машины и оверлоки различают по набору функций, что в значительной мере отражается на их стоимости.

К примеру, в интернет-магазине ООО «Юникон» вы можете купить оверлоки и швейные машинки: электрические (электромеханические) и электронные (компьютеризированные), швейно-вышивальные машины ведущих зарубежных производителей: BROTHER, JANOME, JUKI, LEADER и TOYOTA.

режим работы интернет — магазина «юникон».

Приводные ремни петельной машинки 25 класса имеют особую прочность, поэтому обычный сыромятный ремень, применяемый для привода ножной машинки, не подойдет. 4. Процесс изготовления петли Процесс изготовления петли на петельной машине 25-А имеет свои особенности.Когда работающий нажимает на педаль, то поднимается прижимная лапка, под которую подкладывают изделие таким образом, чтобы ближайший конец петли находился под иглой.

Важно следить, чтобы материал был хорошо расправлен, и натянут. Отжимая ногой вниз правую педаль, включают машину в работу.

После того как будет выполнено несколько стежков, ногу с правой педали снимают. Изготовление петли начинается с левой кромки. Материал после каждых двух проколов иглы перемещается по направлению к работающему человеку.AMF Reece 100 Петельная машина — полуавтомат для выполнения глазковых петель (аналог МИНЕРВА) скорость 1750 ст/мин, длина петли 10 — 32мм производство — ЧЕХИЯ подробнее… Zoje ZJ 5790 Электронный полуавтомат с интегрированным серво-приводом для глазковых петель с возможностью изменения параметров петли, с устройством для прокладывания каркасной нити. 8 стандартных петель.

Длина петли max 38mm. Игла № 90-110. подробнее… JUKI LBH-1790S Петельная машина челночного стежка с электронным управлением для всех видов материала. Количество стандартных шаблонов — 30 шаблонов(включая имитацию глазковой петли) подробнее…

JACK JK -T 1790 Петельная машина челночного стежка с электронным управлением для всех типов ткани, 30 стандартных видов петель ( включая имитацию глазковой петли) с каркасной нитью. Обрезка нити. Длина петли до 41 мм подробнее…

Какую петельную машинку для производства преобрести правило

Вам достаточно иметь самую простую и недорогую механическую модель. Впрочем, и самые «простые» механические швейные машины сегодня снабжены достаточным количеством операций для вполне автоматизированного процесса шитья, позволяющим шить модели одежды любой сложности. Но если Вы в состоянии потратить значительную сумму, то настоятельно советуем это сделать, так как чем дороже швейная машина, тем большее количество операций выполняется автоматически, то есть проще и приятнее осваивать искусство шитья.Думаю, можно сравнить процесс шитья с вождением автомобиля: профессионал, конечно, может отлично справляться c вождением «Таврии», но управлять «BMW» гораздо приятнее, то есть качество действия, а, соответственно, и результат лучше.Но все же начнем мы наш, рассказ о современных швейных машинах — с электромеханических моделей, самых недорогих, а потому самых популярных.

Машина 25 класса
предназначена для изготовления
(выметывания) прямых петель на бельевых
изделиях. Обметывание производится
двух- ниточными стежками челночного
переплетения. На обоих концах петли
ставятся закрепки. Материал прорубается
после обметывания. Строчка при изготовлении
петли может быть гладьевой и бисерной.
Машина снабжена механизмом ножей для
обрезки верхней и нижней ниток.

Длина петли от 9
до 24 мм, ширина 2,5-4,5 мм, расстояние между
кромками 0,5-1 мм, число стежков на 1 см
(густота обметки) регулируется от 16 до
24, толщина обрабатываемых материалов
(под прижимном) – до 1,5 мм, подъем прижима
– до 8 мм.

Скорость вращения
главного вала машины: рабочая – 2200 –
2500 об/мин (в зависимости от модификации),
а перед остановом снижается до 1000, вес
головки – не более 100 кг.

Машину устанавливают
фронтом (головкой рукава) к работающему.

Общая схема базовой
машины 25 класса, показывающая конструктивную
компоновку, представлена на рис. 3.1, а
структурная схема с описываемым в данном
пособии механизмами – на рис.3.2
Конструктивные решения, использованные
в этих механизмах, не встречаются в
ранее изученных (согласно программе)
машинах.

На рис. 3.1 детали
механизма иглы, перемещения зажима и
автоостанова выделены различной
интенсивностью окраски, а на рис. 3.2
обведены соответствующими линиями.

Механизм челнока
– вращающийся, подачи нити –
кривошипно-коромысловый.

Процесс
образования петли.
Изделие располагают на платформе машины
и прижимают к шлифованной поверхности
игольной пластины. Весь цикл
изготовления петли, кончая остановом
машины, выполня-

20

21

22

ются автоматически.
Последовательность образования и
основные параметры петли обозначены
на ее схеме (рис. 3.3 а),
где I
и
III
– перемещение изделия при обметывании
левой (на схеме – нижней) и правой кромок
петли; II
и
IV
– изготовление первой и второй закрепок;
а
– ширина кромки и петли; В
– ширина закрепки; е
–
длина
закрепки; t1,2
– перемещение прижима после двух уколов
иглы (одно за два оборота главного вала)
при изготовлении закрепки и кромки; С
– расстояние между кромками; Ln
– длина петли.

Изготовление
петли
происходит в следующем порядке.

1. Вначале машина
   производит обметку левой кромки (рис.
   3.3, а).
   Велечина перемещения вперед t1
   на работающего P.
   Игла совершает два движения:
   возвратно-поступательное вверх и вниз
   и поперечное отклонение, перпендикулярное
   к направлению подачи ткани. В результате
   продольного перемещения ткани и
   поперечного отклонения иглы на ткани
   образуется зигзагообразная строчка.

Продвижение
материала происходит толчками – одно
перемещение за два укола иглы (при
перемещении иглы от левого укола к
правому).

1. В конце обметки
   левой кромки петли рамка игловодителя,
   посредством которой и осуществляется
   поперечное отклонение иглы, получает
   смещение вправо для обметки правой
   кромки петли. Одновременно увеличивается
   размах для изготовления первой (задней)
   закрепки (II).
   При этом подача материала изменяет
   величину (t2)
   и направление, т.е. начинает двигаться
   от работающего (P).

2. После изготовления
   закрепки размах отклонения рамки
   игловодителя уменьшается до той
   величины, которая соответствовала
   обметке первой кромки, а зажим
   получает прежнее перемещение. Происходит
   обметка правой кромки (III).
   Расстояние между кромками С.

3. В конце обметки
   правой кромки рамка игловодителя вместе
   с иглой вторично получает увеличенное
   поперечное отклонение, перемеще-

23

ние зажима материала
уменьшается и происходит изготовление
второй (передней) закрепки (IV).

1. За несколько
   оборотов перед остановом машины для
   уменьшения величины сил соударения
   звеньев механизмов машина переводится
   на пониженное число оборотов, после
   чего включается механизм прорубания
   ткани. Ткань прорубается ножом посередине
   между правой и левой кромками петли.

2. После изготовления
   второй закрепки рамка игловодителя
   смещается влево. Игла располагается
   посередине петли и делает 3-4 укола для
   закрепления строчки, после чего машина
   автоматически выключается.

3. При подъеме прижима
   ткани производится обрезка как нижней,
   так и верхней нитки. Процесс изготовления
   петли заканчивается за один оборот
   распределительных дисков или вала
   механизма двигателя ткани.

Механизм
двигателя ткани.
Рабочим органом этого механизма является
прижимная рамка (прижим) 14
(рис. 3.3, б,в),
имеющая зубчики на нижней поверхности
и перемещающая ткань изделия по
неподвижной игольной пластине. Прижим
14
закреплен на рычаге 12,
прокачивающемся на оси, установленной
на основании 13.
С обратной стороны оси крепления рычага
12
на него действует пружина 17,
прижимающая рамку 14
к игольной пластине.

Основание 13
закреплено на ползуне 15,
проходящем в направляющих платформы
машины.

Прижим 14
с основанием 13
и ползуном
15
получает прерывистые движения от второго
цилиндрического пазового кулачка 9,
закрепленного на дополнительном валу
6.
В паз кулачка 9
входит ролик 8
двуплечего рычага 5,
который через звено 4
передает возвратно – поворотные
движения двуплечему рычагу 2,
имеющему удлиненную прорезь. В

этой прорези
закреплен гайкой 1
шарнирный винт, на котором рас-

24

25

положена головка
тяги 27.
Тяга 27
соединена
с приводным рычагом 26.

При работе машины
колебательные движения, сообщаемые
приводному рычагу 26,
преобразуются в прерывистое вращение
копирного диска 29.
Так, при движении по часовой стрелке
приводной рычаг 26
своими выступами А
(рис. 3.3, д)
давит на поводки 30
диска 29,
которые «опрокидываются» и сцепляются
с ободом диска 29
и поворачивают его по часовой стрелке.
При обратном движении приводной рычаг
26
выступами Б
«выравнивает»
положение поводков 30
и они расцепляются с ободом диска 29
и проскальзывают
по нему. Поворот диска 29
при обратном ходе рычага 26
предотвращают тормозное кольцо 20
с пружиной 19
и тормозная колодка 31
(рис. 3.3, б,г).

В паз копирного
диска 29,
закрепленного на вертикальном валу 10,
входит шарнирный ролик 18,
соединяющий рычаг с дуговой прорезью
21, в
которую входит винт-ползун тяги 16.
Тяга 16
соединена шарнирно с платформой 15,
на которой установлено основание 13
с прижимом 14.

При выполнении
закрепок происходит уменьшение шага
продвижения материала. Для этого на
планке 3
шарнирно установлена защелка 28,
которая под действием пружины стремится
повернуться к двуплечему рычагу 2
с выемкой. На защелку 28
давит окончание рычага 24
и отводит зуб защелки 28
от выемки в
двуплечем рычаге 2.
Копирный диск 29
имеет два выступа 23,
которые при выполнении закрепки
воздействуют на ролик 22
рычага 24 и
поднимают рычаг 24.
При этом защелка 28
под действием пружины своим зубом
входит в выемку двуплечего рычага 2,
что приводит к соединению планки 3
с рычагом 2.
При этом осью качания двуплечего рычага
2,
становится шарнирный винт крепления
планки 3
в корпусе машины. Угол прокачивания
рычага 2
уменьшается, а дуга перемещения шарнира
1 приближается
к вертикали, что приводит к уменьшению
шага транспортирования. По окончании
выполняется, а дуга перемещения шарнира
1 приближается
к вертикали, что

26

приводит к
уменьшению шага транспортирования.
По окончании выполнения закрепки выступ
23
выходит из-под ролика 22
рычага 24
и под действием пружины 25
защелка 28
выходит из
выемки рычага 2.
Продвижение материала продолжается с
установленным для обметки кромки петли
шагом. Подъем прижима 14
осуществляется от ножной педали через
систему рычагов при воздействии на
рычаг 12.

Длина петли Ln
регулируется
смещением шарнирного винта-ползуна
тяги 16
в пазу рычага 21
после ослабления гайки крепления винта
в шарнире. При перемещении винта ближе
к оси прокачивания рычага 21
длина петли Ln
уменьшается.

Шаг транспортирования
материала t1
изменяется
положением шарнирного винта в прорези
рычага 2 после
ослабления крепления 1.
Чем выше поднят винт, тем чаще строчка.

Усилие прижатия
материала прижимом 14
регулируется поворотом пустотелого
винта 11,
который действует на пружину 17.

Механизм иглы.
Возвратно-поступательное движение по
вертикали игла получает от
кривошипно-ползунного механизма,
аналогичного описанным ранее (машины
классов 220, 27 и др.), и поэтому он в данном
разделе не рассматривается.

Узел поворотных
движений (отклонения) рамки игловодителя
выполняет следующие функции:

— сообщает поперечное
перемещение игле при обметке левой
кромки петли;

— смещает рамку
игловодителя вправо для обметывания
правой кромки петли;

— увеличивает
размах отклонений рамки игловодителя
при обметке первой (задней) закрепки;

— обеспечивает
обметку правой кромки петли;

27

— увеличивает
размах отклонений игловодителя при
обметки

второй (передней)
закрепки;

— после изготовления
второй закрепки смещает рамку игловодителя
вправо, на середину петли, для закрепления
строчки.

Узел отклонения
рамки игловодителя (рис. 5.9) состоит из
трех механизмов: механизма зигзагообразного
перемещения иглы; механизма бокового
смещения иглы и механизма увеличения
зигзага для образования закрепок.

Механизм
поперечного отклонения рамки
многозвенный, шарнирный. Свое движение
получает от кулачка 3,
закрепленного на боковом валу машины,
вращающемся в 2 раза медленнее главного
вала и получающем от него движение через
пару цилиндрических шестерен 1
и
2. В паз
кулачка 3
входит ролик 4
углового рычага 5.
Этот рычаг шарнирным винтом 6
закреплен на рукаве машины, а звеном 7
соединен шарниром 8
со звеном
11
и тягой 16.
Тяга шарниром 21
соединена с рамкой 22
игловодителя.
Звено 11,
в свою очередь, соединено шарниром 12
со звеном 10,
имеющим отросток в виде крючка для
крепления пружины 18.
Эта пружина прижимает шарнир 12
к рычагу закрепок 23,
благодаря чему шарнир 12
занимает вполне определенное положение.
Звено 10
шарниром 9
закреплено на рычаге 15
и при обметке
кромок петли также занимает вполне
определенное положение. При вращении
бокового вала ролик 4
и угловой рычаг 5
переходят из одного, крайнего положения,
показанного на рис. 3.4 б,г
сплошными линиями, в другое крайнее
положение, показанное пунктиром. Угловой
рычаг 5
приводит в движение звено 7
и шарнир 8.
Шарнир 8,
в свою очередь, качается вокруг шарнира
12
и занимает два положения: первое показано
сплошными линиями, второе – пунктиром,
причем необходимо отметить, что во
втором положении шарнир 8
становится против шарнира 9,
т.е. оси шарниров 8
и
9 совпадают.

28

Рамка 22
тягой 16
соединена с шарниром 8
и тоже занимает два

положения, т.е.
переходит от левого укола иглы к правому
и обратно (А-Б).
Так выполняется первая функция узла
отклонения рамки. Величина отклонения
рамки 22
зависит от положения шарнира 12.
При смещении шарнира влево (т.е. по
часовой стрелке относительно шарнира
8,
если смотреть сверху), то зигзаг
увеличивается. Схема увеличения зигзага
при смещении шарнира 12
влево указана на рис. 3.4 г.

До смещения шарнира
12 соединительное
звено 11
качалось вокруг этого шарнира так, что
шарнир 8
перемещается
по дуге аб.
Рамка игловодителя 22
через тягу 16
перемещалась из точки А
в точку Б.
При смещении шарнира 12
в положение 12а
угол наклона звена 11
увеличивается
и шарнир 8
начинает перемещаться по дуге аб
с большим
наклоном, благодаря чему положение
рамки игловодителя при левом уколе
смещается влево в точку В,
т.е. зигзаг увеличивается.

Как указывалось
выше, шарнир 8
при правом уколе становится против
шарнира 9,
и так как длины соединительных звеньев
10 и
11 одинаковы,
то независимо от того, будет ли шарнир
12
смещаться или нет, правое положение
иглы остается без изменения, величина
же зигзага меняется лишь за счет смещения
левого положения иглы.

Регулировка
величины отклонения иглы.
Ширина обметки кромок регулируется
изменением положения шарнира 12
(рис. 3.4 а).
Если его сместить вправо от оператора,
то зигзаг уменьшится, и наоборот. Шарнир
12 поджимается
пружиной 18
к рычагу
закрепок 23.
В верхнюю часть рычага закрепок ввернут
винт 17,
который через пластинчатую пружину
давит на шарнир 12.

Если винт 17
ввертывать, то шарнир 12
сместиться влево, следовательно, зигзаг
увеличивается, если же вывертывать, то
зигзаг уменьшится. Тяга 16
состоит из двух частей, которые
соединяются винтом 20. Длину тяги
можно увеличивать или уменьшать.
Это

29

30

необходимо для
установки правильного положения кромок
относительно центровой линии (прорези)
петли.

Кулачок 3
должен быть
установлен на боковом валу так, чтобы
перемещение иглы происходило в то время,
когда она выйдет из материала.

Механизм
смещения иглы
(рис. 3.4 а,в)
обеспечивает рамке игловодителя, после
обметки левой кромки петли, перемещение
вправо для обметки правой кромки. После
изготовления второй закрепки он смещает
рамку влево вначале на середину петли
для закрепления строчки, а затем полностью
влево для обметки последующей петли.

Основными деталями
механизма бокового смещения иглы
являются диск-кулачок 25,
закрепленный вместе с держателем на
валу 26,
и рычаг 15,
к которому крепится шарнир 9
механизма поперечного перемещения
иглы. Рычаг 15
имеет отросток с роликом 27
и крепится на шарнирной вертикальной
оси в корпусе машины. При уменьшении
радиуса кулачка 25
ось 9
рычага 15
под действием пружины 14
перемещается назад (от оператора) и
тянет через звенья 10,
11, 8 тягу 16
и поворачивает рамку 22
игловодителя вправо, т.е. на линию правой
кромки петли. Для смещения иглы на
центровую линию петли для изготовления
последних закрепочных стежков на
кулачке 25
имеется
участок 25а
(рис. 3.3,в)
меньшего радиуса, чем у профиля,
переводящего иглу на выполнение левой
кромки петли.

Механизм закрепок
получает команду от выступов 24а
диска 24,
укрепленного на валу 26.
При нажатии выступом 24а
на ролик 23а
рычага 23,
последний поворачивается по часовой
стрелке (вид сверху) и его верхний конец
переводит ось 12
в положение
12а
(рис. 3.3,г),
т.е. величина размаха рамки игловодителя
увеличивается и происходит изготовление
закрепки. Ширина закрепок регулируется
винтом 19.
При вверты

32

вании винта 19
ролик 23а,
отходит от диска 24,
и при контакте роли-

ка с выступом
диска 24а
рычаг 23
поворачивается
на меньшую
величину, как
и шарнир 12,
что ведет к уменьшению размаха колебаний
рамки игловодителя 22.

Механизм
автоматического останова
служит для отключения машины от привода
перед остановом, поглощения кинетической
энергии (инерции), которой обладают
звенья машины в момент отключения, и
для фиксации главного вала при расположении
глазка нитеподатчика в крайнем верхнем
положении. Особенностью механизма
является предварительное (за 10-12 оборотов
до останова) снижение частоты вращения
главного вала до 1000 об/мин для смягчения
удара в звеньях.

Общая структурная
схема механизма представлена в
прямоугольнике, выделенном сплошной
линией, на рис. 3.5, а на остальных позициях
этого рисунка показаны конструктивные
схемы-чертежи, характеризующие этапы
осуществления останова машины.

Для осуществления
вышеперечисленных функций механизма
на главном валу машины имеются два
рабочих шкива 24
и
25 и,
соответственно, два холостых 5
и 6
(рис. 3.5). Вращение от электромотора
передается двумя ремнями: ремнем 3
от шкива 1
большего диаметра и ремнем 4
от шкива 2
меньшего диаметра. Ремни проходят через
окна отводки 7
(рис.3.5, I).

Для включения
машины нажимают на педаль. При этом
рычаг включения давит на выступ 17
пускового рычага 14.
Пусковой рычаг, поворачиваясь на шарнире
15,
при помощи соединительного звена 13
отводит
рычаг отводки 12,
поворачивая его вокруг шарнира 11,
как показано на рис. 3.5,
I.
Ремень 3
переводится с холостого шкива 5
на рабочий шкив 25.

Кулачки 16
на нижних концах рычага отводки и
пускового рычага упираются при этом в
выступы 29 и
30 пластины
18
рычага включения

32

33

19.
Стопорная серьга 26
одновременно
выходит из паза П
кулачка
останова и освобождает главный вал
машины. Главный вал начинает вращаться
с максимальной рабочей частотой.

При таком положении
отводки производится обметка левой
кромки петли, изготовляется первая
закрепка и обметывается правая кромка
петли.

На левом конце
рычага выключения 19
двумя винтами
закреплена собачка 21
с пазом для регулировки.

При изготовлении
второй закрепки за 10-12 оборотов до
останова кулачок выключения 20,
расположенный на диске подачи, подходит
своим зубом к фаске 28
собачки 21
(рис. 3.5 I,а)
и отводит частично рычаг выключения
настолько, что кулачок 16
рычага 7
отводки соскакивает с малого выступа
29
пластины 18
(рис. 3.5 II,а).

Отводка под
действием пружины 8
отходит вперед (к оператору) и становится
в положение, показанное на рис. 3.5,II.
В результате этого ремень 3
с рабочего шкива 25
переходит на холостой 5,
а ремень 4,
имеющий примерно в 2
раза меньшую скорость, чем ремень 3,
переходит с холостого шкива 5
на рабочий шкив 24.
Машина переключается на уменьшенное
число оборотов вращения главного вала.

В таком положении
рычаг отводки через соединительное
звено 13
удерживается пусковым рычагом на большом
выступе 30
пластины 18.
Для этой цели в соединительном звене
13
имеется продольный вырез.

На рис. 3.5,I
рычаг отводки 7
удерживается кулачком 16,
а в положении 3.5,II
палец 23
упирается в левую стенку выреза звена
13
и тем самым удерживает отводку.

Момент выключения
машины показан на рис. 3.5, I,
б. Кулачок
выключения 20
отводит своим зубом рычаг выключения
19
настолько, что кулачок
16 пускового
рычага 14
(рис. 3.5,III,а)
соскакивает с большого выступа 30
и пусковой рычаг под действием пружины
перемещает-

34

ся
вперед;
вместе с ним отходит вперед (к
оператору) и отводка 7
(рис.3.5,III).
Оба ремня переходят на холостые
шкивы.

При останове машины
происходит торможение главного вала
за счет работы пружинного амортизатора.
Стопорная серьга 26
входит в это время в паз П
(см. схему)
кулачка останова, который по инерции
поворачивается, что заставляет пружину
амортизатора сжиматься, поглощая энергию
удара.

При торможении
главный вал по инерции отходит на
некоторый угол от своего стопорного
положения, но под действием пружины 27
возвращаются обратно.

В заднюю стенку
рукава ввернут упор 10,
в который и упираются рычаг отводки и
соединительное звено 13
при выключении.

Для выключения
машины вручную в случае обрыва нитки
или поломки иглы необходимо рычаг за
рукоятку 22
(рис. 3.5, Вид В)
оттягнуть на себя 2 раза. При первом
оттягивании рычага машина будет
переведена на пониженное число оборотов.
Затем рычаг необходимо отпустить. Под
действием пружины он отойдет в исходное
положение. При вторичном
оттягивании
рукоятки произойдет выключение машины.

Регулировка
механизма.
Механизм выключения и остановки машины
должен быть отрегулирован так, чтобы
отводка 7
во время работы машины занимала три
указанных выше положения.

Положение отводки
при останове машины регулируется упором
10 так,
чтобы оба ремня находились на холостых
шкивах.

Положение отводки
в момент включения машины и переключения
на пониженное число оборотов регулируется
изменением положения кулачков 16
на рычагах 12
и
14. Смещением
кулачка на рычаге 12
регулируется
положение отводки в момент, когда машина
включается в работу и ремень 3
переводится на задний рабочий шкив.

Если кулачок на
рычаге отводки поднимать, то отводка
ремня

35

будет смещаться
вправо, если же опускать, то влево.

Кулачком 15
на пусковом рычаге 14
регулируется
положение отводки при автоматическом
переключении машины на пониженное число
оборотов перед остановом. Если кулачок
поднять, то отводка сместиться вправо,
если же опустить, то влево.

Время выключения
машины изменяется перемещением собачки
21
на рычаге выключателя 19.
Если собачку 21
сместить вправо на рычаге выключателя,
то зуб 20
подойдет к ней раньше, а следовательно,
и раньше произойдет выключение машины.
При смещении собачки 21
влево выключение машины будет происходить
позже.

Механизмы прорезания
петли и обрезки ниток после окончания
ее обметки в данном пособии не
рассматриваются, т.к. подобные устройства
весьма разнообразны по конструкции, а
теория процессов резания изучается в
лекционных курсах.

36
