Сварочный аппарат WESTER MIG 90

трансформаторный, МIG/МAG, 198-240В, Ø — 0.8 мм, 90 А ПВ 35%
подробнее

Код товара: 1167414

СВАРОЧНЫЙ ПОЛУАВТОМАТ

MIG90

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Благодарим Вас за приобретение сварочного трансформатора Wester. Вся продукция Wester спроектирована и изготовлена с учетом самых высоких требований к качеству изделий.

Для эффективной и безопасной работы внимательно прочтите данную инструкцию и сохраните ее для дальнейших справок. При передаче аппарата третьим лицам прилагайте к нему данную инструкцию.

При работе со сварочным оборудованием всегда руководствуйтесь указаниями по безопасности, содержащимися в данной инструкции по эксплуатации.

Категорически запрещается вносить изменения в конструкцию сварочного аппарата.

В случае несоблюдения правил эксплуатации сварочного аппарата или внесения каких-либо изменений в его конструкцию, оборудование не подлежит гарантийному ремонту.

Обращайте особое внимание на те положения инструкции, которые отмечены знаком «ВНИМАНИЕ!». Несоблюдение данной инструкции по эксплуатации

может привести к тяжелым последствиям: нанесению ущерба имуществу и здоровью людей.

НАЗНАЧЕНИЕ ОБОРУДОВАНИЯ

Однофазный сварочный полуавтомат с воздушным охлаждением для сварки на переменном токе флюсовой проволокой (без газа), с термозащитой, 4-х ступенчатой регулировкой сварочного тока и плавной регулировкой подачи проволоки.

Данный сварочный полуавтомат предназначен для использования в промышленных целях.

Напряжение и ток могут быть отрегулированы в зависимости от толщины металла.

Плавный механизм регулировки скорости подачи проволоки.

Оснащен индикатором перегрузки; с принудительным воздушным охлаждением.

2

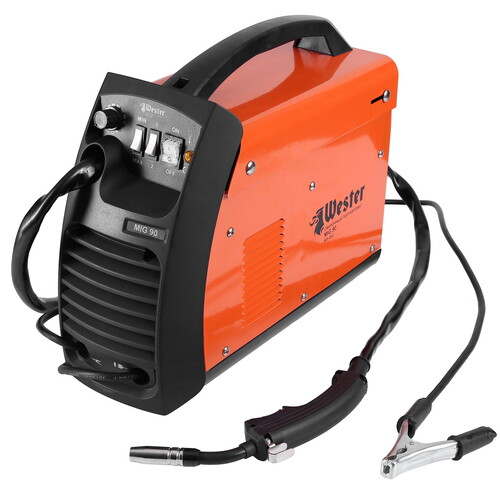

ОПИСАНИЕ ОБОРУДОВАНИЯ (Рис.1)

1.Потенциометр для регулировки подачи проволоки

2.Переключатель режимов MIN/MAX сварочного тока

3.Выключатель питания

4.Переключатель режимов 1/2 сварочного тока

5.Индикатор термозащиты

6.Сетевая вилка

7.Клемма заземления

8.Сварочная горелка (пистолет)

ВНИМАНИЕ! Комплектация изделия может изменяться по усмотрению производителя!

3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	Номинальное входное напряжение, (В)		220
	Частота, (Гц)			50
	Напряжение без нагрузки, (В)		30-27
	Потребляемая мощность при нагрузке 35%/макс.,(кВт)		1.4/2.4
	Диапазон сварочного тока, (А)		60-90
	Коэффициент нагрузки, (%-А)		10%-90А
				35%-60А
	Класс защиты, (IP)		21S
	Степень изоляции		Н
	Диаметр проволоки, (мм)		0.6-0.8
	Масса комплекта, (кг)		14.2
	Габариты, (см)			46*23.5*38.5
ПОМЕТКИ И СИМВОЛЫ, ИСПОЛЬЗУЕМЫЕ НА АППАРАТЕ
Стандарт: EN60974-6
	U1	Напряжение питания и частота питающей сети
	(максимальный допуск +/-10%)
	U0	Напряжение холостого хода (без нагрузки) —	выходное
	напряжение разомкнутой цепи источника питания
	I1max	Максимальный входной ток
	I1eff	Эффективное значение входного тока
	I2	Выходной ток, производимый аппаратом во время сварки
	U2	Выходное напряжение под нагрузкой
	А/V – А/V	Указывает диапазон регулировки тока сварки при
	соответствующем напряжении дуги
		Коэффициент прерывистости работы — отношение между
	Х	длительностью нагрузки и полным временем цикла
	(указывается в % к основному циклу, полное время одного
		цикла – 10 мин. Например, если норма будет 80 %, то время
		под нагрузкой должно быть 8 минуты, а время, необходимое
		4

	для охлаждения трансформатора, должно быть 2 минут)
	Символ, указывающий, что данным аппаратом можно
	выполнять сварочные работы в помещении с повышенной
	опасностью поражения электрическим током
IP	Класс защиты. Например, IP21
Н	Степень изоляции
	Пожалуйста, прочитайте инструкцию перед началом работы
	Символ однофазного переменного тока источника питания
	Запрещается подвергать сварочный аппарат воздействию
	влаги
	Дуговая сварка покрытым электродом
	Диаметр электрода

ТЕХНИКА БЕЗОПАСНОСТИ

ВНИМАНИЕ! Пожалуйста, тщательно прочтите указания по технике безопасности перед использованием сварочного аппарата.

ВНИМАНИЕ! Техническое обслуживание аппарата и производство сварочных работ должно осуществляться квалифицированным персоналом, ознакомленным с настоящей инструкцией.

Запрещается использование аппарата для любых целей, кроме видов сварки, указанных в настоящей инструкции.

1. Личная безопасность.

Сварочные процессы любого вида могут быть опасны в случае несоблюдения правил безопасности не только для рабочего, но и для третьих лиц, находящихся в рабочей зоне.

Излучение дуги может вызвать повреждение глаз и ожог кожи. Сварочная дуга образует очень яркое ультрафиолетовое и инфракрасное излучение, которое может нанести вред глазам и повредить кожу в случае отсутствия необходимой защиты.

5

•Надевайте закрытую огнеупорную одежду, без карманов. Брюки должны быть без отворотов. Перчатки и обувь должны иметь изолирующую подошву и железный носок. Не надевайте промасленную одежду.

•Надевайте огнеупорную сварочную маску с соответствующими линзами для защиты лица и шеи со всех сторон. Защитные стекла всегда должны быть чистыми. Заменяйте их по мере загрязнения или в случае повреждения и наличии трещин. Располагайте прозрачное стекло между затемненным стеклом и зоной сварки.

•Не смотрите на дугу без соответствующей защиты глаз. Надевайте очки с боковой защитой для того, чтобы защитить лицо от искр.

•Электросварщик должен иметь группу по электробезопасности не ниже II.

•Все сварочные работы должны выполняться в соответствии с требованиями «Правил безопасности при работе с инструментом и приспособлениями».

Электросварщик обязан тщательно заправлять спецодежду и обувь для обеспечения надежной защиты от брызг расплавленного металла (брезентовые куртки и брюки надевают навыпуск, карманы куртки закрывают клапанами, ботинки плотно зашнуровывают).

Газ и дым, образующийся во время процесса сварки, может быть опасен и вреден для здоровья.

•Сварочные работы сопровождаются загрязнением воздушной среды рабочей зоны сварочным аэрозолем, в состав которого входят окислы различных металлов и газов, оказывающих вредное воздействие на организм человека.

•При проведении сварочных работ необходимо обеспечить достаточную вентиляцию рабочего места. Выхлопная система может быть передвижной или встроенной в рабочий стол, и должна обеспечивать выхлопную вентиляцию с рабочей зоны и снизу, но не сверху рабочей зоны, чтобы избежать поднятия в воздух пыли и паров. При сварке должна обеспечиваться как местная выхлопная вентиляция, так и общая вентиляция рабочей зоны.

•При выполнении сварочных работ необходимо предварительно очистить свариваемые поверхности от ржавчины и краски для того, чтобы предотвратить образование вредных испарений. Поверхности, очищаемые растворителями необходимо просушить перед началом сварки.

•Удалите из зоны сварки все хлорсодержащие растворители перед началом сварки. Определенные виды хлорсодержащих растворителей разлагаются под воздействием ультрафиолетового излучения, образуя газ фосфоген.

•При необходимости присутствия в местах проведения сварочных работ других людей, помимо сварщика, необходимость использования индивидуальных средств защиты распространяется и на них. Кроме того, целесообразно использование специальных экранов.

•Запрещается проводить сварочные работы на контейнерах, емкостях или трубах, которые содержали жидкие или газообразные горючие вещества, а также на резервуарах под давлением.

6

Купить можно здесь: www.220-volt.ru/catalog-37153/
Руководство по эксплуатации: media.220-volt.ru/f/a0/ru/docs/37/37153.pdf
Опыт эксплуатации более 3 лет.

Согласно Руководству по эксплуатации, сварочный полуавтомат WESTER MIG 90 — «Однофазный сварочный полуавтомат с воздушным охлаждением для сварки на переменном токе флюсовой (правильнее — самозащитной) проволокой (без газа), с термозащитой, 4-х ступенчатой регулировкой сварочного тока и плавной регулировкой подачи проволоки.»
Это значит, что:
1) Подключается к бытовой электросети.
2) Источником сварочного тока является встроенный трансформатор. Т.е. WESTER MIG 90 относится к наиболее простой и распространенной категории сварочных аппаратов. С одной стороны, такие аппараты отличаются простой конструкцией, высокой ремонтопригодностью. С другой стороны, такие аппараты более тяжелые, имеют низкий коэффициент нагрузки, сильно нагружают электросеть, и сильно зависят от реальных показателей напряжения в питающей электросети.Фактическое напряжение в электросети не должно быть меньше 180 вольт, иначе появляется «непровар» основного металла и низкая прочность швов.
3) Охлаждение воздушное с помощью встроенного вентилятора. Просто, надежно, дешево, но плохо влияет на коэффициент нагрузки.
4) Встроенный трансформатор выдает сварочный ток импульсами с частотой 50 HZ. Т.е. За 1 минуту ток колеблется от 0 до +18-27 вольт 50 раз в секунду. Это снижает коэффициент нагрузки, но положительно влияет на качество сварки тонкого металла, снижая риск прожига.
5) WESTER MIG 90 не имеет механизма подачи и регулировки газа и предназначен для применения с самозащитной флюсовой проволокой типа E71T-GS.
Указанные в разделе Руководства по эксплуатации «Дополнительные товары» ИНЫЕ МАРКИ проволоки НЕ ПОДХОДЯТ! Вероятно текст скопирован из инструкции полуавтомата с подачей газа.
К минусам можно отнести жесткое ограничение типа применяемой сварочной проволоки. К плюсам можно отнести отсутствие необходимости в баллонах с газом (т.е. меньшие затраты на организацию рабочего места и большую мобильность при работе), и высокие механические показатели сварных швов (прочность шва при использовании E71T-GS выше прочности кузовного железа и большинства марок конструкционных сталей).
При желании и наличии определенных навыков, можно оснастить аппарат механизмом подачи газа.
5) Имеется механизм защиты трансформатора от перегрева, и, как следствие, межвиткового замыкания. При перегреве подача сварочного тока и проволоку прекращаются.
6) Ступенчатая регулировка тока осуществляется 2-мя 2-х позиционными переключателями. Всего возможно 4 комбинации. Сварочный ток регулируется в диапазоне от 60А до 90А ступенями: 60А, 70А, 80А, 90А.

WESTER MIG 90 — это простой аппарат хорошо приспособленный для небольшого ремонта авто в условиях гаража.
Особенности трансформаторного типа накладывают ограничения на коэффициент прерывисты работы, рассчитываемый интервалами по 10 минут.
Для WESTER MIG 90 имеются следующие допустимые рабочие циклы ( в зависимости от силы сварочного тока):
60А — 3,5 минуты работы + 6,5 минут простоя;
70А — 2,6 минуты работы + 7,4 минут простоя;
80А — 1,8 минуты работы + 8,2 минут простоя;
90А — 1 минута работы + 9 минут простоя.
