Протравитель семян пс 20 инструкция по эксплуатации

Преимущества:

• самоходный;
• бак из полиэтилена емкостью 210 л;
• двухдисковая форсунка;
• конструкция рабочей камеры обеспечивает увеличение в 2-3 раза времени пребывания семян в зоне обработки, что гарантирует 100% полноту протравливания семян;
• подача рабочего раствора осуществляется электрическим 12 В мембранным насосом ;
• высоконадежные программируемые датчиками емкостного типа, не имеющие в своей конструкции подвижных частей;
• два режима работы: ручной и автоматический;
• шнеки изготовлены из цельнотянутой спирали из Италии, предотвращающей повреждение семян;
• встроенная система промывки;
• простота настройки и доступность узлов при обслуживании;
• позволяет протравливать семена пшеницы, ячменя, овса, ржи, льна, гороха, рапса, подсолнечника, сои

Краткий обзор конструкции, принципа работы и обслуживания протравливателя ПС-20:

Модификация протравливателя ПС-20:

ПС-20К    — самопередвижной с системой автоматического управления электрическим 12 В насосом для установки и поддержания заданного расхода рабочего раствора

Дополнительные опции:

• система аспирации (фильтр с электродвигателем для забора пыли из бункера);
• удлиненный складной шнек (высота выгрузки — 4,5 м);
• кабель для подключения

Протравливатель семян камерный ПС-20 представляет собой автоматическую самопередвижную машину с электроприводом основных механизмов состоящую из бункера для накопления семян, камеры протравливания, бака для рабочей жидкости, насоса, шнека выгрузного, шнека загрузочного, механизма поворота передних колес, самохода, блока управления потоком жидкости, шкафа управления.

Все узлы смонтированы на раме, установленной на колеса с пневматическими шинами. Выгрузной шнек поднимается и опускается оператором с помощью лебедки. Загрузочный шнек переводится в рабочее/транспортное положение рычагом. Бачок заполняется чистой технической водой и предназначен для промывки гидросистемы и мытья рук оператора. Подача семян и рабочей жидкости в камеру протравливания синхронизирована с помощью трех датчиков, которые смонтированы на бункере семян. Приводом загрузочного шнека управляют верхний и средний датчики, приводом самохода, насоса-дозатора и дозатора зерна — нижний.

Технологическая схема протравливателя ПС-20

1 — шнек загрузочный; 2 — колеса управляющие; 3 — рама; 4 — бак; 5 — самоход; 6 — шнек выгрузной; 7 — заслонка дозатора зерна; 8 — диск дозатора зерна; 9 — камера протравливания; 10 — форсунка; 11 — бункер; 12 — датчики уровня; 13 — узел распределения жидкости; 14 — шкаф управления.

Техническая характеристика

 *   Для ПС-20 с удлиненным шнеком

 ** При повороте выгрузного шнека габарит по ширине может увеличиваться до 4300 мм

С более подробной информацией об устройстве, принципе работы и настройках всех моделей протравливателей семян ПС-20 можно ознакомиться в Руководствах по эксплуатации.

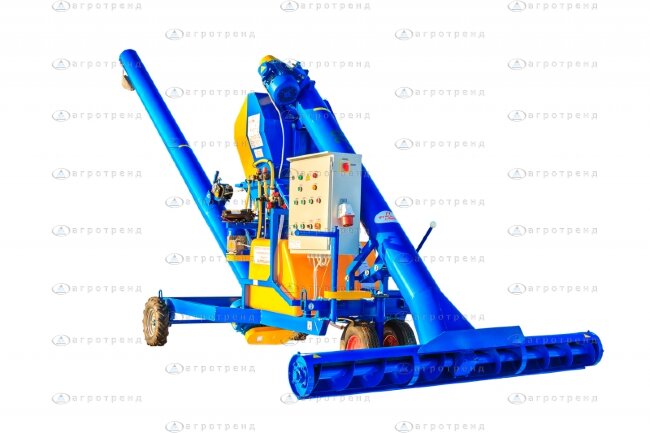

Протравливатель семян ПС-20

Протравливатель семян ПС-20

Протравливатель семян ПС-20 от Ремком в наличии и под заказ. Официальный дилер.

Описание

Протравливатель семян ПС-20

предназначен для обработки семян сельскохозяйственных культур пестицидами с целью уничтожения наружной и внутренней инфекции, а также их смесями с микроудобрениями и стимуляторами роста.

Протравливатель может работать с пестицидами всех препаративных форм, разрешенными к применению в сельском хозяйстве.

Протравливатель семян ПС-20 представляет собой автоматическую самопередвижную машину с электроприводом основных механизмов и состоит из следующих сборочных единиц: бункера для накопления семян, камеры протравливания, бака для рабочей жидкости, насоса-дозатора, шнека выгрузного, шнека загрузочного, механизма поворота передних колес, самохода, блока управления потоком жидкости, шкафа управления. Сборочные единицы смонтированы на раме, установленной на колеса с пневматическими шинами. Выгрузной шнек поднимается и опускается оператором с помощью лебедки. Загрузочный шнек переводится в рабочее / транспортное положение рычагом. Бачок заполняется чистой технической водой и предназначен для промывки гидросистемы и мытья рук оператора. Подача семян и рабочей жидкости в камеру протравливания синхронизирована с помощью трех датчиков, которые смонтированы на бункере семян. Приводом загрузочного шнека управляют верхний и средний датчики, приводом самохода, насоса-дозатора и дозатора зерна — нижний.

Протравливатель ПС-20. Принцип работы

Протравливатель выполняет следующие технологические операции: приготовление рабочей жидкости, самозагрузка семян, протравливание семян, выгрузка протравленных семян в загрузчики сеялок, промывка гидрокоммуникаций.

Протравливатель работает в двух режимах:
— режим настройки («Н») – для проверки электрооборудования, настройки и регулировки механизмов и систем, приготовления рабочей жидкости, промывки гидрокоммуникаций.
— автоматический режим (А) – протравливание семян при заборе семенного материала из буртов.

Работа протравливателя в режиме «А».
При установке переключателя режима работы в положение «А» включаются двигатели: самохода, загрузочного и выгрузного шнека, насоса мешалки, распылителя жидкости и вентилятора системы аспирации (если установлен). Ручки кранов узла распределения жидкости должны быть установлены в положение «Протравливание».
Протравливатель движется вперед, бункер заполняется семенами. При заполнении бункера семенами до уровня нижнего датчика: включаются приводы насоса-дозатора, дозатора семян, выключается двигатель самохода. Рабочая жидкость поступает на распылитель. Начинается процесс протравливания.
При заполнении бункера семенами до уровня верхнего датчика выключается двигатель загрузочного шнека.
При снижении уровня семян ниже среднего датчика включается двигатель загрузочного шнека, а при снижении уровня семян ниже нижнего датчика выключается двигатель насоса-дозатора, дозатора семян и включается двигатель самохода. Подача рабочей жидкости прекращается. Протравливатель движется вперед (на бурт зерна).

Гидравлическая система протравливателя включает основной бак, заполняемый рабочей жидкостью и дополнительный бак (10 л), используемый для чистой технической воды. Преимуществом данных протравливателей является возможность промывки гидросистемы в конце рабочей смены установкой крана 1 в положение «Закрыто» и крана 2 в положение «Открыто». При этом нет необходимость сливать остатки рабочей жидкости из основного бака.
Рабочая жидкость в процессе протравливания проходит через фильтр и направляется насосом к системе дозирования, а затем к блоку распределения, где с помощью кранов 3 и 4 можно обеспечить взятие пробы при настройке (3 — открыт, 4 — закрыт), перенаправить жидкость на слив в бак (3 — закрыт, 4 — открыт), обеспечить рабочий режим (оба крана закрыты). Перемешивание жидкости в баке обеспечивается за счет отвода излишков жидкости системой дозирования.

Протравливатель семян ПС-20

Особенности конструкции протравливателя ПС-20:

1. Протравливатель оборудован запатентованной системой распыла жидкости, обеспечивающей 2-х…3-х кратное увеличение времени пребывания семян в зоне обработки и стабильно работающей даже на высококонцентрированных вязких суспензиях.
2. Протравливатель оснащен встроенной системой промывки, включающей дополнительный бак для чистой воды, систему запорной арматуры и дополнительные рукава. Это позволяет экономить до 1 часа сменного времени на промывке системы дозирования жидкости, гидрокоммуникаций и распылителя при смене используемого пестицида или техническом обслуживании протравливателя.
3. Протравливатель оборудован системой дозирования на базе бесклапанного насоса роликового типа, что значительно повышает надежность выполнения технологического процесса.
4. Стабильность работы протравливателя в автоматическом режиме обеспечивается высоконадежными программируемыми датчиками емкостного типа, не имеющими в своей конструкции подвижных частей.
5. Шнековые транспортеры загрузки и выгрузки семян оборудованы непрерывной спиралью с углом наклона, предотвращающим защемление и повреждение семян.
6. Бункер предварительного накопления семян имеет увеличенную емкость, что обеспечивает более стабильный технологический процесс.
7. Конструкция протравливателя обеспечивает удобный доступ ко всем узлам при техническом обслуживании и ремонте.

Протравливатель семян ПС-20 технические характеристики

* При повороте выгрузного шнека габарит по ширине может увеличиваться до 4300 мм

Источник

ПС-20 Протравливатель семян

Описание

ПС-20 протравитель семян камерный.

Состоит из бункера семян, камеры протравливания, бака для рабочей жидкости, насоса, шнека выгрузного, шнека загрузочного, механизма поворота передних колес, самохода, блока управления потоком жидкости, шкафа управления.

Все узлы смонтированы на раме, установленной на колеса с пневматическими шинами. Выгрузной шнек поднимается и опускается оператором с помощью лебедки. Загрузочный шнек переводится в рабочее/транспортное положение рычагом. Бачок заполняется чистой технической водой и предназначен для промывки гидросистемы и мытья рук оператора. Подача семян и рабочей жидкости в камеру протравливания синхронизирована с помощью трех датчиков, которые смонтированы на бункере семян. Приводом загрузочного шнека управляют верхний и средний датчики, приводом самохода, насоса-дозатора и дозатора зерна — нижний.

Технологическая схема протравливателя ПС-20

1 — шнек загрузочный; 2 — колеса управляющие; 3 — рама; 4 — бак; 5 — самоход; 6 — шнек выгрузной; 7 — заслонка дозатора зерна; 8 — диск дозатора зерна; 9 — камера протравливания; 10 — форсунка; 11 — бункер; 12 — датчики уровня; 13 — узел распределения жидкости; 14 — шкаф управления.

Надежность и долговечность машины гарантируется белорусским качеством сборки и применением европейских комплектующих:

— итальянские спирали шнеков,

— краны, фитинги, регуляторы производства ARAG (Италия)

Источник

Протравливатель семян ПС-20

Производительность: до 22 т/ч на пшенице

Тип: Автоматический, самоходный

Технические характеристики

Наименование параметра

Тип привода основных рабочих органов

Производительность за 1 час (на пшенице):

— основного времени
— эксплуатационного времени

Неравномерность подачи семян в камеру протравливания, не более

Неравномерность подачи рабочей жидкости в камеру протравливания, не более

Снижение энергии прорастания и всхожести семян

Отклонение концентрации рабочей жидкости от заданной, не более

Механическое повреждение семян, не более

Увеличение влажности семян, не более

Диапазон изменения производительности насоса-дозатора, не менее

Транспортная скорость, не более

Рабочая скорость движения, не более

Потребляемая мощность, не более

Масса сухая (конструкционная) с полным комплектом рабочих органов, не более

Количество обслуживающего персонала:

— при выгрузке семян в заправщики сеялок
— при выгрузке семян в мешки
— при транспортных переездах

Удельный расход электроэнергии, не более

Габариты протравливателя

Габариты протравливателя в транспортном положении (ДхШхВ):
3300 х 2200 х 2250 мм

Длина выгрузного шнека 4300 мм

Габариты протравливателя в рабочем положении (ДхШхВ):
5900 х 2000* х 3800

* При повороте выгрузного шнека габарит по ширине может увеличиваться до 4300 мм

Протравливатель ПС-20 предназначен для обработки семян сельскохозяйственных культур пестицидами с целью уничтожения наружной и внутренней инфекции, а также их смесями с микроудобрениями и стимуляторами роста.

Протравливатель может работать с пестицидами всех препаративных форм, разрешенными к применению в сельском хозяйстве.

Протравливатель семян камерный ПС-20 представляет собой автоматическую самопередвижную машину с электроприводом основных механизмов и состоит из следующих сборочных единиц: бункера для накопления семян, камеры протравливания, бака для рабочей жидкости, насоса-дозатора, шнека выгрузного, шнека загрузочного, механизма поворота передних колес, самохода, блока управления потоком жидкости, шкафа управления. Сборочные единицы смонтированы на раме, установленной на колеса с пневматическими шинами. Выгрузной шнек поднимается и опускается оператором с помощью лебедки. Загрузочный шнек переводится в рабочее / транспортное положение рычагом. Бачок заполняется чистой технической водой и предназначен для промывки гидросистемы и мытья рук оператора. Подача семян и рабочей жидкости в камеру протравливания синхронизирована с помощью трех датчиков, которые смонтированы на бункере семян. Приводом загрузочного шнека управляют верхний и средний датчики, приводом самохода, насоса-дозатора и дозатора зерна — нижний.

Технологическая схема протравливателя ПС-20.
1 — шнек загрузочный; 2 — колеса управляющие; 3 — рама; 4 — бак; 5 — самоход; 6 — шнек выгрузной;
7 — заслонка дозатора зерна; 8 — диск дозатора зерна; 9 — камера протравливания; 10 — форсунка;
11 — бункер; 12 — датчики уровня; 13 — узел распределения жидкости; 14 — шкаф управления.

Принцип работы протравливателя ПС-20.
Протравливатель выполняет следующие технологические операции: приготовление рабочей жидкости, самозагрузка семян, протравливание семян, выгрузка протравленных семян в загрузчики сеялок, промывка гидрокоммуникаций.

Протравливатель работает в двух режимах:
— режим настройки («Н») – для проверки электрооборудования, настройки и регулировки механизмов и систем, приготовления рабочей жидкости, промывки гидрокоммуникаций.
— автоматический режим (А) – протравливание семян при заборе семенного материала из буртов.

Работа протравливателя в режиме «А».
При установке переключателя режима работы в положение «А» включаются двигатели: самохода, загрузочного и выгрузного шнека, насоса мешалки, распылителя жидкости и вентилятора системы аспирации (если установлен). Ручки кранов узла распределения жидкости должны быть установлены в положение «Протравливание».
Протравливатель движется вперед, бункер заполняется семенами. При заполнении бункера семенами до уровня нижнего датчика: включаются приводы насоса-дозатора, дозатора семян, выключается двигатель самохода. Рабочая жидкость поступает на распылитель. Начинается процесс протравливания.
При заполнении бункера семенами до уровня верхнего датчика выключается двигатель загрузочного шнека.
При снижении уровня семян ниже среднего датчика включается двигатель загрузочного шнека, а при снижении уровня семян ниже нижнего датчика выключается двигатель насоса-дозатора, дозатора семян и включается двигатель самохода. Подача рабочей жидкости прекращается. Протравливатель движется вперед (на бурт зерна).

Гидравлическая схема протравливателя ПС-20.
1-4 – краны.

Гидравлическая система протравливателя включает основной бак, заполняемый рабочей жидкостью и дополнительный бак (10 л), используемый для чистой технической воды. Преимуществом данных протравливателей является возможность промывки гидросистемы в конце рабочей смены установкой крана 1 в положение «Закрыто» и крана 2 в положение «Открыто». При этом нет необходимость сливать остатки рабочей жидкости из основного бака.
Рабочая жидкость в процессе протравливания проходит через фильтр и направляется насосом к системе дозирования, а затем к блоку распределения, где с помощью кранов 3 и 4 можно обеспечить взятие пробы при настройке (3 — открыт, 4 — закрыт), перенаправить жидкость на слив в бак (3 — закрыт, 4 — открыт), обеспечить рабочий режим (оба крана закрыты). Перемешивание жидкости в баке обеспечивается за счет отвода излишков жидкости системой дозирования.

Особенности конструкции протравливателя ПС-20:
1. Протравливатель оборудован запатентованной системой распыла жидкости, обеспечивающей 2-х. 3-х кратное увеличение времени пребывания семян в зоне обработки и стабильно работающей даже на высококонцентрированных вязких суспензиях.
2. Протравливатель оснащен встроенной системой промывки, включающей дополнительный бак для чистой воды, систему запорной арматуры и дополнительные рукава. Это позволяет экономить до 1 часа сменного времени на промывке системы дозирования жидкости, гидрокоммуникаций и распылителя при смене используемого пестицида или техническом обслуживании протравливателя.
3. Протравливатель оборудован системой дозирования на базе бесклапанного насоса роликового типа, что значительно повышает надежность выполнения технологического процесса.
4. Стабильность работы протравливателя в автоматическом режиме обеспечивается высоконадежными программируемыми датчиками емкостного типа, не имеющими в своей конструкции подвижных частей.
5. Шнековые транспортеры загрузки и выгрузки семян оборудованы непрерывной спиралью с углом наклона, предотвращающим защемление и повреждение семян.
6. Бункер предварительного накопления семян имеет увеличенную емкость, что обеспечивает более стабильный технологический процесс.
7. Конструкция протравливателя обеспечивает удобный доступ ко всем узлам при техническом обслуживании и ремонте.
