Портативная акустическая система
с Bluetooth и FM-радио
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

PS-670
PS-680
www.sven.fi

Поздравляем с покупкой акустической системы SVEN!
АВТОРСКИЕ ПРАВА
© 2021. SVEN PTE. LTD. Версия 1.0 (09.07.2021).
Это руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.
ТОРГОВЫЕ МАРКИ
Все товарные знаки являются собственностью их законных владельцев.
УВЕДОМЛЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на предпринятые усилия по уточнению данного Руководства, могут возникнуть некоторые неточности. Информация в данном Руководстве предоставляется на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за убытки или ущерб, возникшие в результате использования информации, содержащейся в данном Руководстве.
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЯ

Осторожно распакуйте устройство. Убедитесь, что в коробке не осталось аксессуаров. Проверьте устройство на предмет повреждений; если товар был поврежден при транспортировке, обратитесь в фирму, осуществившую доставку; если продукт работает неправильно, немедленно обратитесь к дилеру.
Проверьте комплектацию и наличие гарантийного талона. Убедитесь, что в гарантийном талоне есть магазин.amp, разборчивую подпись или свидетельство продавцаamp и дату покупки, а номер товара соответствует номеру в гарантийном талоне. Помните: в случае утери гарантийного талона или несоответствия номеров вы лишаетесь права на гарантийный ремонт.
Перед установкой и использованием акустической системы внимательно прочтите это руководство и сохраните его для использования в будущем.
Транспортное оборудование разрешается только в оригинальной таре.
Не требует особых условий для реализации.
Утилизируйте в соответствии с правилами утилизации бытового и компьютерного оборудования.

ЗАЯВЛЕНИЕ
Портативные акустические системы SVEN PS-670, PS-680 с Bluetooth и FM-радио предназначены для работы с ПК, ноутбуками и другими мобильными устройствами посредством передачи данных по протоколу Bluetooth. Его также можно использовать в интернет-телефонии, во время видеоконференций, в мультимедийных приложениях, в интерактивных играх, для распознавания речи и обучения иностранным языкам. В комплекте микрофонный вход с функцией эха, FM-тюнер и плеер с USB-флешкой и микро SD-картами.
СОДЕРЖИМОЕ ПАКЕТА

Акустическая система — 1 шт.
Сигнальный кабель мини-джек 3.5 мм — мини-джек 3.5 мм — 1 шт.
Кабель питания USB to Type-C — 1 шт.
Пульт дистанционного управления (ПДУ) — 1 шт.
Батарейки RC (типа ААА) — 2 шт.
Руководство пользователя — 1 шт.
Гарантийный талон — 1 шт.

ОСОБЕННОСТИ

Беспроводная передача сигнала Bluetooth
Эффектное разноцветное освещение
Беспроводное подключение двух колонок к одному источнику
Проводная / беспроводная передача аудиосигнала
Встроенный звук files плеер с USB-флеш и карт памяти microSD
Встроенный эквалайзер
Микрофонный вход с функцией эха
Встроенный FM-тюнер
Светодиодный дисплей
дистанционное управление

Описание акустической системы (рис. 1.)

Микрофон: гнездо для микрофона 6.3 мм
AUX: мини-джек 3.5 мм для подключения аудиосигнала (телефон, MP3-плеер и т. Д.)
TF CARD: слот для карт Micro SD
Монитор
USB: слот для USB-флеш-карты
ВКЛ / ВЫКЛ: кнопка ПИТАНИЕ
DC 5V: разъем micro USB для подключения зарядного устройства, порт USB ноутбука / ПК
Индикаторные
0-9: выбор номера трека (в режиме Player);
Номер станции / выбор частоты (в режиме радио)
РЕЖИМ: кнопка переключения режимов: Bluetooth / Радио / Плеер / LINE IN (короткое нажатие);
Включение / выключение служебных сигналов (длительное нажатие)
СВЕТ: переключение режимов подсветки (короткое нажатие);
Выключаем подсветку (долгое нажатие)
DEL / TWS: удаление FM-станции (долгое нажатие в режиме радио);
Подключение дополнительной колонки (только в режиме Bluetooth)
EQ: кнопка переключения режима эквалайзера (короткое нажатие); Сброс (долгое нажатие)
FM + / : следующий трек (короткое нажатие в режиме Player и Bluetooth);
Навигация по треку (долгое нажатие в режиме Player);
Следующий трек / станция (в режиме радио)
АВТОМАТИЧЕСКОЕ СКАНИРОВАНИЕ/: Кнопка Play / Pause (в режиме Player и Bluetooth);
Запуск / остановка автосканирования (долгое нажатие в режиме радио);
Отключение звука (короткое нажатие в режиме радио)
FM- /: следующий трек (короткое нажатие в режиме Player и Bluetooth);
Навигация по треку (долгое нажатие в режиме Player);
Следующий трек / станция (в режиме радио)
CH /: кнопка переключения между станциями или частотой (в режиме Радио);
Сохранение радиочастоты (долгое нажатие в режиме плеера (FR));
Отключение от источника звука (долгое нажатие в режиме Bluetooth);
Кнопка выбора режима повтора (в режиме проигрывателя):
ONE — повторяет текущий трек;
RAND — проигрывать треки в случайном порядке;
ВСЕ — проигрывает все треки в последовательном порядке.
MIC VOL +/-: ручка регулировки громкости микрофона
MIC VOL +/-: ручка регулировки громкости микрофона
ECHO +/-: ручка регулировки эха микрофона
VOLUME +/-: ручка регулировки громкости

дистанционное управление

РЕЖИМ: кнопка переключения режимов: Bluetooth / Радио / Плеер / LINE IN (короткое нажатие);
ВКЛ / ВЫКЛ служебные сигналы (долгое нажатие)
LIGHT (MUTE): переключение режимов подсветки (короткое нажатие);
Отключение звука (долгое нажатие)
REP: отключение от устройства (долгое нажатие в режиме Bluetooth);
кнопка выбора режима повтора (в режиме проигрывателя)
Сохранить частоту в режиме радио (FR))
EQ: кнопка переключения режима эквалайзера
VOL — / +: увеличение / уменьшение громкости
‘CH-: предыдущая композиция (в режиме плеера и Bluetooth);
Перемотка трека в режиме плеера (долгое нажатие);
Предыдущая станция (в режиме радио)
CH +: следующая композиция (в режиме плеера и Bluetooth);
Перемотка трека в режиме плеера (долгое нажатие);
Следующая станция (в режиме радио)
AUTO SCAN: кнопка воспроизведения / паузы (в проигрывателе и Bluetooth
Режим);
Запуск / остановка автосканирования (долгое нажатие в режиме радио);
Отключение звука (короткое нажатие в режиме Radio и LINE IN)
FM — / +: изменение частоты (в режиме радио)
0-9: цифровая клавиатура для ввода номера трека (в режиме проигрывателя) или номера трека / станции в режиме радио

ПОДКЛЮЧЕНИЕ И РАБОТА

Внимание! Встроенный аккумулятор необходимо полностью зарядить перед применением.
Зарядка аккумулятора акустической системы

Подключите акустическую систему к USB-порту ПК или USB-зарядному устройству с помощью кабеля USB типа C — USB (входит в комплект). Во время зарядки аккумулятора индикатор горит красным. Индикатор h гаснет, когда аккумулятор заряжен.
Батарея используется в акустической системе как неотъемлемая часть устройства, поэтому не пытайтесь извлекать или заменять ее, поскольку это может привести к аннулированию гарантии или повреждению устройства.

РЕЖИМЫ РАБОТЫ

Режим Bluetooth

Беспроводная передача данных по протоколу Bluetooth позволяет подключенной акустической системе к совместимым устройствам. Максимальный радиус действия передачи данных 10 м. Такие препятствия, как стены или другие электронные устройства, могут мешать передаче сигнала.
Включите режим Bluetooth акустической системы — несколько раз нажмите кнопку МODE j, пока на дисплее не появится надпись «bt».
Необходимо выбрать режим поиска устройств с Bluetooth по источнику сигнала (телефон, ноутбук, смартфон и т. Д.). На экране появится сообщение «SVEN PS-670/680», к которому необходимо подключить *.
После успешного подключения раздастся короткий звуковой сигнал и индикация режима поиска на акустической системе закончилась **.

* Возможно, вам придется ввести код «0000» для подключения некоторых моделей устройств через Bluetooth.
** Если товар уже был зарегистрирован в списке устройств источника, то включение второго режима поиска не обязательно. Выберите название пункта «SVEN PS-670/680» и команду «подключить» на источнике.

Радио режим

Включите акустическую систему — несколько раз нажмите кнопку МODE j, пока на дисплее не появится частота станции. Длительное нажатие на кнопку o активирует режим автопоиска. После завершения сканирования первая просканированная радиостанция начнет работать автоматически. С помощью кнопок p и n выберите нужную радиостанцию.

Режим игрока
Внимание! В file система носителя micro SD — FAT32. Максимальный объем 32 ГБ. Не рекомендуется использовать карту памяти micro SD Ultra Speed.

Система автоматически перейдет в режим проигрывателя, когда носитель (USB-флеш-память или SD-карта) будет подключен к соответствующим портам. Используйте кнопку o для переключения между режимами воспроизведения / паузы. Вы можете управлять дорожками с помощью кнопок p (предыдущая дорожка) и n (следующая дорожка).

Использование в проводном режиме

Акустическую систему можно использовать как внешнее устройство для ampПоднимите любой источник звука с помощью выходного мини-разъема 3.5 мм. Подключите кабель mini USB, вставьте мини-джек 3.5 в аудиовход AUX b. Переведите динамики в режим LINE — несколько раз нажмите кнопку MODE j, пока на дисплее не появится «LINE».

Сброс

Чтобы сбросить тембры и сохраненные радиостанции: нажмите и удерживайте EQ. На дисплее появится «—-».

Подключение дополнительного динамика
К моделям PS-670/680 можно подключить дополнительный динамик (только в режиме Bluetooth):

Переведите оба динамика в режим Bluetooth;
Подключите источник сигнала к одной из колонок по Bluetooth (вторая колонка должна быть в режиме поиска);
На втором (не подключенном) динамике нажмите и удерживайте кнопку TWS l2. На дисплее d начинает мигать надпись TWS;
Если два динамика успешно подключены между собой, надпись TWS будет светиться постоянно.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр, единица измерения	Значение PS-670 / PS-680
Амплитудно-частотная характеристика, Гц	45-22 000
Выходная мощность (RMS), Вт	65 (2 х 32.5)
Диаметр динамика, мм	0 70 + 0
Емкость аккумулятора, мА * ч	4 400 (2 шт.)
Напряжение питания, В	USB / = 5 В
Вес, г	4 150 / 4 350
Габариты, мм	470 х 240 х 240

Ноты:

Технические характеристики, приведенные в этой таблице, являются дополнительной информацией и не могут дать повод для претензий.
Технические характеристики и содержимое упаковки могут быть изменены без предварительного уведомления в связи с совершенствование продукции SVEN.

Модели: PS-670, PS-680

Производитель: SVEN PTE. LTD, 176 Joo Chiat Road, № 02-02, Сингапур, 427447.
Производится под контролем Oy Sven Scandinavia Ltd. 15, Kotolahdentie, Kotka, Finland, 48310. Сделано в Китае.

® Зарегистрированный товарный знак Oy SVENS.
Скандинавия ООО Финляндия.

Документы / Ресурсы

	Портативная акустическая система SVEN с Bluetooth и FM-радио [pdf] Руководство пользователя Портативная акустическая система, Bluetooth и FM-радио, SVEN, PS-670, PS-680
	Портативная акустическая система SVEN с Bluetooth и FM-радио [pdf] Инструкция по эксплуатации SVEN, pS-192, pS-195, портативный, динамик, система, с, Bluetooth и, FM-радио

Источник

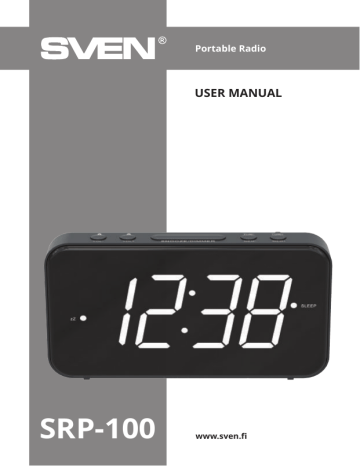

Portable Radio
USER MANUAL
SRP-100
www.sven.fi
ENG
Portable Radio
Congratulations on your purchase of the Sven portable radio!
COPYRIGHT
© SVEN PTE. LTD. Version 1.0 (20.07.2021).
This manual and information contained in it are copyrighted. All rights reserved.
TRADEMARKS
All trademarks are the property of their legal holders.
NOTICE OF RESPONSIBILITY RESTRICTION
Despite the exerted efforts to make this manual more exact, some discrepancies may
occur. The information in this manual is given on «as is» terms. The author and the publisher do not bear any liability to a person or an organization for loss or damage which has
arisen from the information contained in this manual.
CONTENTS
RUS......................................................................................................................................... 2
UKR........................................................................................................................................ 6
ENG...................................................................................................................................... 11
BUYER RECOMMENDATIONS
• Unpack the device carefully. Make sure there are no accessories left in the box. Check
up the device for damage; if the product was damaged during transportation, address
the firm which carried out the delivery; if the product functions incorrectly, address the
dealer at once.
• Check up the package contents and availability of the warranty card. Make sure the
warranty card has a shop stamp, a legible signature or the seller’s stamp and purchase
date, and the goods number corresponds to that in the warranty card. Remember: in case
of warranty card loss or discrepancy of numbers you forfeit the right for warranty repairs.
• Before installing and using the speaker system, read this manual carefully and keep it
for future reference.
• Shipping and transportation equipment is permitted only in the original container.
• Does not require special conditions for realization.
• Dispose of in accordance with regulations for the disposal of household and computer
equipment.
• The date of manufacture of the product is indicated on the box.
PACKAGE CONTENTS
• Portable radio — 1 pc
• USB to USB type C power cable — 1 pc
• User Manual — 1 pc
• Warranty card — 1 pc
APPLICATION
SRP-100 portable radio is designed to receive radio stations in the FM band.
Technical support is on www.sven.fi.
2
ENG
SRP-100
User Manual
SPECIAL FEATURES
• 8 inch LED display withwith four brightness levels
• Built-in clock and alarm
• Built-in FM radio 87.5~108khz
• Sleep function
• Wake up mode of buzzer or radio
Description
a ALM1/VOL-: volume decrease;
Alarm settings
b ALM2/VOL+: volume increase;
Alarm settings
c SNOOZE/DIMMER brightness control button;
Disabling the alarm
d TUN-/MEM-: station switching - (short pressing);
Setting hours and minutes. Station search, frequency - (long pressing)
e TUN+/MEM+: station switching + (short pressing);
Setting hours and minutes. Station search, frequency + (long pressing)
f Battery charge indicator. (Constantly lit in charge mode. Blinking-low battery)
g FM mode indicator (Radio)
h Indicator PM (afternoon)
i LED display
j Indicator SLEEP («sleep» function)
k Indicator ALM1 (alarm clock 1 is on)
l Indicator ALM2 (alarm clock 2 is on)
m Telescopic swivel antenna
n Battery cover
o 12H/24H/TIME SET/DELETE: clock setting button
Fig. 1.
3
ENG
Portable Radio
p SLEEP/SAVE: sleep mode setting button/memorizing radio station
q ON/OFF/SCAN: On/off button;
Scan FM band
r DC IN: Type-C jack for connecting radio to the charger, the USB port of laptop/PC
(battery charging)
CONNECTION AND OPERATION
Attention! The built-in battery must be charged completely prior to the application.
Battery charging
• Connect radio to a USB port of PC or USB charger using Type-C to USB cable (included).
When charging, the indicator f lights up. Indicator f goes out if thebattery is charged.
When the battery is low, the indicator light starts blinking.
OPERATION MODES
Clock function
The product has two basic operating modes:
1. Radio mode. Radio listening mode.
2. Standby mode. Mode when the radio is off.
Time setting
• In standby mode, press and hold button o for 3 seconds, the hour value will start
blinking, use buttons d and e to set the desired value. Then press button o the minute
value will start blinking, use buttons d and e to set the desired value.
• To complete the time setting, press button o again. If no operation is performed for
5 seconds during this operation, the unit will return to standby mode.In standby mode,
press button o to switch 12/24H mode.
• Default time display mode is 12H. (in the afternoon the PM indicator is on).
Alarm function
• In standby mode, press and hold button a for 3 seconds, the hour value will start
blinking, use buttons d and e to set the desired value. Then press button a the minute
value will start blinking, use buttons d and e to set the desired value.
• Press button a again, then use buttons d and e to choose Buzzer or FM alarm mode.
• Press button a, use buttons d and e to set the maximum volume for the alarm.
• Finally, press button a, again to complete the setting of the Alarm and the ALM1
indicator k will light up.
• If no operation is performed for more than 5 seconds during setup, the unit will return
to Watch mode.
• The second alarm is set similarly to button b.
• LED activity indicator alarm k/l respectively.
• Pause the alarm signal with button c, while the LED indicator of the corresponding
alarm clock lights up intermittently. The repeated signal will turn on in 10 minutes.
• The signal is turned off by pressing button a/b in accordance with the alarm number.
4
ENG
SRP-100
User Manual
Radio mode
• In standby mode, press button q to switch to FM mode, the station frequency will
appear on the display and the FM indicator g will light up.
• In FM mode, press and hold button q for 3 seconds - the auto search mode is activated
(stations in the range from 87.5 MHz to 108 MHz), all stations found will be automatically
saved.
• After completing the tuning, you can select the desired station using buttons d and e.
• If no operation is performed for more than 5 seconds during setup, the unit will switch
to the current time display mode.
Searching for stations manually
• Press and hold for 3 seconds button d turns on station search down the range, press
and hold for 3 seconds button e, turn on station search up the range.
• To store the station, press and hold the button SLEEP p for 3 seconds, the display i
will show «P##», press the button d or e to select the station number you want to store.
Press the SLEEP p button to end the manual storage of stations.
Volume control
• Adjust the volume using buttons a and b.
Adjusting the brightness of the LED display
• Press button c to select the desired brightness of the LED display, 4 levels: bright medium - dark - off. By default, the brightness level is medium.
TECHNICAL SPECIFICATIONS
Parameter, measurement unit
Value
Frequency range, Hz
Output power (RMS), W:
Diffuser diameter, mm
Power supply
350 – 10 000
2
Ø 49
lithium-ion battery,
3.7В/1200 mAh USB/
0.074
black
157 × 44 × 88
0.22
Rated current, A
Colour
Dimensions, mm
Weight, kg
5V
Notes:
• Technical specifications given in this table are supplemental information and cannot
giveoccasion to claims.
• Technical specifications and package contents are subject to change without notice due
to the improvement of SVEN production.
5
RUS
Портативный
радиоприёмник
Благодарим Вас за покупку портативного радиоприёмника ТМ SVEN!
АВТОРСКОЕ ПРАВО
© SVEN PTE. LTD. Версия 1.0 (20.07.2021).
Данное руководство и содержащаяся в нем информация защищены авторским
правом. Все права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать руководство более точным, возможны
некоторые несоответствия. Информация данного руководства предоставлена на
условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации,
содержащейся в данном руководстве.
СОДЕРЖАНИЕ
RUS......................................................................................................................................... 2
UKR........................................................................................................................................ 6
ENG...................................................................................................................................... 11
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений.
Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что
в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп
продавца и дата продажи, номер товара совпадает с указанным в талоне. Помните,
что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с
настоящим руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной
техники.
• Дата изготовления продукта указана на коробке.
КОМПЛЕКТНОСТЬ
• Портативный радиоприёмник — 1 шт.
• Кабель питания USB к USB type C — 1 шт.
• Руководство пользователя — 1 шт.
• Гарантийный талон — 1 шт.
Техническая поддержка размещена на сайте www.sven.fi.
Здесь же Вы сможете найти обновленную версию данного руководства.
6
RUS
SRP-100
Руководство пользователя
НАЗНАЧЕНИЕ
Портативный радиоприёмник SRP-100 предназначен для приема радиостанций в
FM диапазоне.
ОСОБЕННОСТИ
• LED-дисплей 20,32 см, с четырьмя уровнями яркости
• Встроенные часы с функцией будильника
• Встроенное FM-радио 87.5~108кГц
• Режим засыпания
• Сигнал пробуждения зуммер или радио
Устройство
a ALM1/VOL-: кнопка уменьшения уровня громкости;
Настройка будильника
b ALM2/VOL+: кнопка увеличения уровня громкости;
Настройка будильника
c SNOOZE/DIMMER кнопка регулировки яркости LED;
Отключения сигнала будильника
d TUN-/MEM-: короткое нажатие-переключение станций -;
Настройка часов и минут. Длинное нажатие-поиск станции, частота e TUN+/MEM+: короткое нажатие-переключение станций +;
Настройка часов и минут. Длинное нажатие-поиск станции, частота +
f Индикатор заряда батареи. (Постоянно горит в режиме заряда. Мигание-низкий
заряд АКБ)
g Индикатор режима FM (Радио)
h Индикатор PM (время, после полудня)
i LED-дисплей
j Индикатор SLEEP (режим «засыпания»)
k Индикатор ALM1 (включен будильник 1)
Рис. 1.
7
RUS
Портативный
радиоприёмник
l Индикатор ALM2 (включен будильник 2)
m Телескопическая поворотная антенна
n Крышка аккумулятора
o 12H/24H/TIME SET/DELETE: кнопка настройки часов
p SLEEP/SAVE: кнопка настройки режима sleep/запоминание станции
q ON/OFF/SCAN: кнопка включения/выключения;
Сканирования FM диапазона
r DC IN: разъем USB type C для подключения радиоприёмника к зарядному устройству,
порту USB ноутбука/ПК (заряд АКБ)
ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
Внимание! Перед началом эксплуатации необходимо полностью зарядить
аккумулятор.
Зарядка аккумулятора
• Подсоедините радиоприёмник к USB-порту ПК или USB-зарядному устройству с
помощью кабеля USB type C к USB (из комплекта). При зарядке индикатор f горит.
Индикатор f гаснет, если аккумулятор заряжен. При низком заряде АКБ индикатор
начинает мигать.
РЕЖИМЫ РАБОТЫ
Функция Часов
У изделия два основных режима работы:
1. Режим радио. Режим прослушивания радиостанций.
2. Режим ожидания. Режим когда радио выключено.
Установка Времени
• В режиме ожидания нажмите и удерживайте 3 секунды кнопку o, значение часа начнет мигать, кнопками d и e установите нужное значение. Затем нажмите кнопку
o, значение минут начнет мигать, кнопками d и e установите нужное значение.
• Чтобы завершить установку времени нажмите кнопку o еще раз. Если во время
этой операции не будет выполнено никаких действий в течение 5 секунд, устройство
вернется в режим ожидания.
• В режиме ожидания нажмите кнопку o для переключения режима 12/24H.
• Режим отображения времени по умолчанию - 12H. (в послеобеденное время
светится индикатор РМ).
Функция Будильника
• В режиме ожидания нажмите и удерживайте 3 секунды кнопку a значение часа
начнет мигать, кнопками d и e установите нужное значение. Затем нажмите кнопку a значение минут начнет мигать, кнопками d и e установите нужное значение.
• Нажмите кнопку a еще раз, затем кнопками d и e выберите режим будильника
Buzzer или FM.
• Нажмите кнопку a, кнопками d и e настройте максимальную громкость будильника.
• Наконец, снова нажмите кнопку a, чтобы завершить настройку Будильника, при
этом загорится индикатор ALM1 k.
• Если во время настройки не будет выполнено никаких действий более 5 секунд,
устройство вернется в режим Часов.
8
RUS
Руководство пользователя
SRP-100
• Второй будильник настраивается аналогичным образом кнопкой b.
• LED индикатор активности будильника k/l, соответственно.
• Приостановка сигнала будильников кнопкой c, при этом LED индикатор
соответствующего будильника светится прерывисто. Повторный сигнал включится
через 10 мин.
• Отключение сигнала осуществляется кнопкой a/b в соответствии с номером
будильника.
Режим Радио
• В режиме ожидания нажмите кнопку q для перехода в режим FM, на дисплее
отображается частота станции и индикатор FM g будет светиться.
• В режиме FM нажмите и удерживайте кнопку q в течение 3 секунд - активируется режим автопоиска (станции в диапазоне от 87,5 МГц до 108 МГц), все найденные станции
будут автоматически сохранены.
• По окончании настройки кнопками d и e можно выбрать желаемую станцию.
• Если во время настройки не будет выполнено никаких действий более 5 секунд,
устройство переключится в режим отображения текущего времени.
Поиск станций вручную
• Нажмите и удерживайте 3 секунды кнопку d включится поиск станций вниз по
диапазону, нажмите и удерживайте 3 секунды кнопку e, включится поиск станций
вверх по диапазону.
• Для сохранения станции нажмите и удерживайте 3 секунды кнопку SLEEP p на
дисплее i отобразится «P##», нажмите кнопку d или e чтобы выбрать номер
ячейки станции, в которую Вы хотите сохранить. Нажмите кнопку SLEEP p, чтобы
завершить сохранение станций вручную.
Регулировка громкости
• Отрегулируйте уровень громкости кнопками a и b.
Регулировка яркости LED-дисплея
• Нажмите кнопку c, чтобы выбрать желаемую яркость LED-дисплея, всего 4 уровня: яркий - средний - темный - выключен. По умолчанию уровень яркости - средний.
9
RUS
Портативный
радиоприёмник
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики и единицы измерения
Значение
Частотный диапазон, Гц
Выходная мощность (RMS), Вт
Диаметр диффузора динамика, мм
Питание, B
350 – 10 000
2
Ø 49
литий-ионный аккумулятор,
5V
3,7В/1200 мАч USB/
0,074
черный
157 × 44 × 88
0,22
Номинальный ток потребления, А
Цвет
Размеры, мм
Вес, кг
Примечания:
• Приведенные технические характеристики справочные и не могут служить
основанием для претензий.
• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические
характеристики и комплектность могут быть изменены без предварительного
уведомления.
10
UKR
Керівництво користувача
SRP-100
Дякуємо Вам за купівлю портативного радіоприймача ТМ SVEN!
АВТОРСЬКЕ ПРАВО
© SVEN PTE. LTD. Версія 1.0 (20.07.2021).
Це керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права застережені.
ТОРГОВЕЛЬНІ МАРКИ
Усі торговельні марки є власністю їх законних власників.
ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити керівництво точнішим, можливі деякі
невідповідності. Інформація цього керівництва надана на умовах «як є». Автор і видавець не несуть жодної відповідальності перед особою або організацією за збитки або
ушкодження, завдані інформацією, що міститься у цьому керівництві.
ЗМІСТ
ENG........................................................................................................................................ 2
RUS......................................................................................................................................... 6
UKR...................................................................................................................................... 11
РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ
• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося якенебудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб
пошкоджено притранспортуванні, зверніться у фірму, що здійснює доставку; якщо
виріб не функціонує, відразу ж зверніться до продавця.
• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в тому, що в гарантійному талоні проставлено штамп магазину, розбірливий
підпис або штамп продавця і дата продажу, номер товару співпадає зі вказаним у
талоні. Пам’ятайте, що при втраті гарантійного талона або неспівпаданні номерів ви
втрачаєте право на гарантійний ремонт.
• Перед експлуатацією пристрою уважно ознайомтеся з цим керівництвом і збережіть його на увесь період користування.
• Перевезення і транспортування обладнання допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютерної
техніки.
• Дата виробництва товару вказано на коробці.
КОМПЛЕКТНІСТЬ
• Портативний радіоприймач — 1 шт.
• Кабель живлення USB до USB type C — 1 шт.
• Керівництво користувача — 1 шт.
• Гарантійний талон — 1 шт.
Технічна підтримка розміщена на сайтi www.sven.fi.
Також тут Ви зможете знайти оновлену версію цього керівництва.
11
UKR
Портативний
радіоприймач
ПРИЗНАЧЕННЯ
Портативний радіоприймач SRP-100 призначений для прийому радіостанцій в FM
діапазоні.
ОСОБЛИВОСТІ
• LED-дисплей 20,32 см, з чотирма рівнями яскравості
• Вбудовані годинник з функцією будильника
• Вбудоване FM-радіо 87.5~108кГц
• Режим засипання
• Сигнал пробудження зумер або радіо
Конструкція
a ALM1/VOL-: кнопка зменшення рівня гучності;
Налаштування будильника
b ALM2/VOL+: кнопка збільшення рівня гучності;
Налаштування будильника
c SNOOZE/DIMMER кнопка регулювання яскравості LED;
Вимикання сигналу будильника
d TUN-/MEM-: коротке натискання-перемикання станцій -;
Налаштування годин і хвилин. Тривале натискання-пошук станції, частота e TUN+/MEM+: коротке натискання-перемикання станцій +;
Налаштування годин і хвилин. Тривале натискання-пошук станції, частота +
f Індикатор заряду батареї. (Постійно горить в режимі заряду. Миготіння-низький
заряд АКБ)
g Індикатор режиму FM (Радіо)
h Індикатор PM (час, після полудня)
i LED-дисплей
j Індикатор SLEEP (режим «засинання»)
k Індикатор ALM1 (будильник 1 ввімкнений)
12
Мал. 1.
UKR
Керівництво користувача
SRP-100
l Індикатор ALM2 (будильник 2 ввімкнений)
m Телескопічна поворотна антена
n Кришка акумуляторного відсіку
o 12H/24H/TIME SET/DELETE: кнопка налаштування годин
p SLEEP/SAVE: кнопка налаштування режиму sleep/запам’ятовування станцій
q ON/OFF/SCAN: кнопка вмикання/вимикання;
Сканування FM діапазону
r DC IN: роз’єм USB type C для підключення радіопримача до зарядного пристрою,
порту USB ноутбука/ПК (заряджання АКБ)
ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ
Увага! Перед початком експлуатації необхідно повністю зарядити акумулятор.
Заряджання акумулятора
• Під’єднайте радіоприймач до USB-порту ПК або USB-зарядному пристрою за
допомогою кабелю USB type C до USB (з комплекту). Під час заряджання індикатор f
горітиме. Індикатор f гасне, якщо акумулятор заряджено. При низькому заряді АКБ
індикатор починає блимати.
РЕЖИМИ РОБОТИ
Функція Годинника
У виробу два основні режими роботи:
1. Режим радіо. Режим прослуховування радіостанцій.
2. Режим очікування. Режим коли радіо вимкнено.
Установлення часу
• У режимі очікування натисніть і утримуйте 3 секунди кнопку o, значення години почне блимати, кнопками d і e встановіть потрібне значення. Потім натисніть кнопку
o, значення хвилин почне блимати, кнопками d і e встановіть потрібне значення.
• Щоб завершити установку часу натисніть кнопку o ще раз. Якщо під час цієї операції не буде виконано жодних дій протягом 5 секунд, пристрій повернеться в режим
очікування.
• У режимі очікування натисніть кнопку o для перемикання режиму 12/24H.
• Режим відображення часу за замовчуванням - 12H. (в післяобідній час світиться
індикатор РМ).
Функція Будильника
• У режимі очікування натисніть і утримуйте 3 секунди кнопку a значення години
почне блимати, кнопками d і e встановіть потрібне значення. Потім натисніть кнопку a значення хвилин почне блимати, кнопками d і e встановіть потрібне значення.
• Натисніть кнопку a ще раз, потім кнопками d і e виберіть режим будильника
Buzzer або FM.
• Натисніть кнопку a, кнопками d і e налаштуйте максимальну гучність будильника.
• Нарешті, знову натисніть кнопку a, щоб завершити налагодження Будильника,
при цьому загориться індикатор ALM1 k.
• Якщо під час налаштування не буде виконано жодних дій більше 5 секунд, пристрій
повернеться в режим Годинника.
• Другий будильник налаштовується аналогічним чином кнопкою b.
13
UKR
Портативний
радіоприймач
• LED індикатор активності будильника k/l, відповідно.
• Призупинення сигналу будильників кнопкою c, при цьому LED індикатор відпо-
відного будильника світиться переривчасто. Повторний сигнал включиться через
10 хв.
• Відключення сигналу здійснюється кнопкою a/b відповідно до номером
будильника.
Режим Радіо
• У режимі очікування натисніть кнопку q для переходу в режим FM, на дисплеї відображається частота станції і індикатор FM g буде світитися.
• У режимі FM натисніть і утримуйте кнопку q протягом 3 секунд - активується режим
автопоиска (станції в діапазоні від 87,5 МГц до 108 МГц), всі знайдені станції будуть
автоматично збережені.
• Після закінчення налаштування кнопками d і e можна вибрати бажану станцію.
• Якщо під час налаштування не буде виконано жодних дій більше 5 секунд, пристрій
переключиться в режим відображення поточного часу.
Пошук станцій вручну
• Натисніть і утримуйте 3 секунди кнопку d ключиться пошук станцій вниз по
діапазону, натисніть і утримуйте 3 секунди кнопку e, включиться пошук станцій
вгору по діапазону.
• Щоб зберегти радіостанцію натисніть і утримуйте 3 секунди кнопку SLEEP p на
дисплеї i відобразиться «P##», натисніть кнопку d або e щоб вибрати номер
ячейки станції, в яку Ви хочете зберегти. Натисніть кнопку SLEEP p, щоб завершити
збереження станцій вручну.
Регулювання гучності
• Відрегулюйте рівень гучності кнопками a і b.
Регулювання яскравості LED-дисплея
• Натисніть кнопку c, щоб вибрати бажану яскравість LED-дисплею, всього 4 рівні:
яскравий - середній - темний - вимкнений. За замовчуванням рівень яскравості - середній.
14
UKR
SRP-100
Керівництво користувача
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Характеристики та одиниці виміру
Значення
Частотний діапазон, Гц
Вихідна потужність (RMS), Вт
Діаметр дифузора динаміка, мм
Живлення, B
350 – 10 000
2
Ø 49
літій-іонний акумулятор,
5V
3,7В/1200 мАг USB/
0,074
чорний
157 × 44 × 88
0,22
Номінальний струм, А
Колір
Розміри, мм
Вага, кг
Примітки:
• Наведені в таблиці технічні характеристики є довідковими і не можуть бути
підставою для претензій.
• Продукція ТМ SVEN постійно удосконалюється. З цієї причини технічні характеристики та комплектність можуть бути змінені без попереднього повідомлення.
15
Portable Radio
Model: SRP-100
Importer: Tiralana OY, Office 102, Kotolahdentie 15, 48310 Kotka, Finland.
Модель: SRP-100
Импортер в России: OOO «Регард», 105082,
г. Москва, ул. Фридриха Энгельса, д.75, стр. 5.
Уполномоченная организация в России:
ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха
Энгельса, д. 56, стр. 1. Условия гарантийного обслуживания смотрите в гарантийном
талоне или на сайте www.sven.fi. Гарантийный срок: 12 мес.
Срок службы: 2 года.
Производитель: «СВЕН ПТЕ. Лимитед», 176
Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка,
Котолахдентие, 15. Сделано в Китае.
Модель: SRP-100
Постачальник/імпортер в Україні: ТОВ
«СВЕН Центр», 08400, Київська область,
м. Переяслав-Хмельницький, вул. Героїв
Дніпра, 31, тел. (044) 233-65-89/98. Приз
начення, споживчі властивості та відомості
про безпеку товару дивіться у Керівництві
з експлуатації. Умови гарантійного обслуговування дивіться в гарантійному талоні або
на сайті www.sven.fi.
Гарантійний термін: 12 міс.
Строк служби: 2 років.
Товар сертифіковано/ має гігієнічний висновок. Шкідливих речовин не містить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат
Роуд, № 02-02, Сінгапур, 427447. Виготовлено під контролем «Свен Скандинавія Лімітед», 48310, Фінляндія, Котка, Котолахдентіє,
15. Зроблено в Китаї.
Manufacturer: SVEN PTE. LTD, 176 Joo Chiat
Road, № 02-02, Singapore, 427447.
Produced under the control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie, Kotka, Finland,
48310. Made in China.
® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.
SRP-100

Источник

ПОДКЛЮЧЕНИЕ И РАБОТА

РЕЖИМЫ РАБОТЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Документы / Ресурсы

Новое и полезное:
