Радиола
сетевая ламповая «Латвия-М» (РН-59) с I-кв 1964 года выпускалась Рижским
Государственным электротехническим заводом «ВЭФ». Радиола »Латвия-М»
является модернизацией радиолы »Латвия» (РН-59). В новой радиоле было
изменено офрмление футляра и его передней панели, установлено новое трёхскоростное
ЭПУ, внесены небольшие изменения в схему. Технические характеристики радиолы:
Диапазоны стандартные: ДВ, СВ, КВ-1, КВ-2, УКВ. Чувствительность в диапазонах:
ДВ, СВ — 150 мкВ, поддиапазонах КВ — 200 мкВ, УКВ-ЧМ — 20 мкВ. При работе
с внутренней магнитной антенной в диапазонах ДВ, СВ — 3 мВ/м. Избирательность
по соседнему каналу в диапазонах АМ 46 дБ, в ЧМ 26 дБ. Диапазон воспроизводимых
звуковых частот при работе в диапазонах: ДВ, СВ, КВ — 80…4000 Гц, в диапазоне
УКВ-ЧМ — 80…10000 Гц, а при проигрывании грампластинок — 80…7000 Гц.
Номинальная выходная мощность усилителя НЧ радиолы около 1,5 Вт, максимальная
— 2,5 Вт. Потребляемая мощность от электросети 75 Вт при работе ЭПУ и 60
Вт при работе на приём. Габариты радиолы 590х420х360 мм, масса 20,5 кг.
Инструкция
по эксплуатации радиолы «Латвия-М». Описание радиолы в справочнике
Е.А.Левитина. Фотографии прислал Валерий Кручина, Харьков.
Радиола
сетевая ламповая «Латвия-М» (РН-59) с I-кв 1964 года выпускалась Рижским
Государственным электротехническим заводом «ВЭФ». Радиола »Латвия-М»
является модернизацией радиолы »Латвия» (РН-59). В новой радиоле было
изменено офрмление футляра и его передней панели, установлено новое трёхскоростное
ЭПУ, внесены небольшие изменения в схему. Технические характеристики радиолы:
Диапазоны стандартные: ДВ, СВ, КВ-1, КВ-2, УКВ. Чувствительность в диапазонах:
ДВ, СВ — 150 мкВ, поддиапазонах КВ — 200 мкВ, УКВ-ЧМ — 20 мкВ. При работе
с внутренней магнитной антенной в диапазонах ДВ, СВ — 3 мВ/м. Избирательность
по соседнему каналу в диапазонах АМ 46 дБ, в ЧМ 26 дБ. Диапазон воспроизводимых
звуковых частот при работе в диапазонах: ДВ, СВ, КВ — 80…4000 Гц, в диапазоне
УКВ-ЧМ — 80…10000 Гц, а при проигрывании грампластинок — 80…7000 Гц.
Номинальная выходная мощность усилителя НЧ радиолы около 1,5 Вт, максимальная
— 2,5 Вт. Потребляемая мощность от электросети 75 Вт при работе ЭПУ и 60
Вт при работе на приём. Габариты радиолы 590х420х360 мм, масса 20,5 кг.
Инструкция
по эксплуатации радиолы «Латвия-М». Описание радиолы в справочнике
Е.А.Левитина. Фотографии прислал Валерий Кручина, Харьков.
—
—
——
—
——
Сетевая ламповая радиола 1-го класса «Латвия-М» (РН-59) серийно выпускалась Рижским государственным электротехническим завод ВЭФ с начала 1964 года.
Радиола »Латвия-М» является модернизацией радиолы »Латвия». В новой радиоле было изменено офрмление футляра и его передней панели, установлено новое трёхскоростное ЭПУ. Радиола «Латвия-М» представляет собой семиламповый приемник, собранный вместе с универсальным электропроигрывателем, и имеет некоторые отличия в принципиальной схеме (оконечный усилитель низкой частоты) и более суженный диапазон принимаемых волн (УКВ) в сравнении с радиолой «Латвия».
Проигрывающее устройство имеет привод на три скорости: 33, 45 и 78 об/мин с полуавтоматическим включением и автоматическим выключением проигрывателя.
Акустическая система состоит из четырех громкоговорителей, обеспечивающих воспроизведение широкой полосы звуковых частот.
Приемник радиолы имеет следующие каскады:
- УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
- УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П или ЕСН-81.
- УПЧ для всех диапазонов на лампе 6К4П.
- Детектор на лампе 6Х2П.
- Предварительный УНЧ на лампе 6Ж1П.
- Оконечный усилитель мощности на лампе 6П14П или EL-84.
- Оптический индикатор настройки на лампе 6Е5С.
Выпрямитель селеновый типа АВС-80-260.
Диапазон принимаемых частот:
- Длинные волны — ДВ: 150 — 408 кГц (2000 — 735,3 м);
- Средние волны — СВ: 520 — 1600 кГц (577 — 187,5 м);
- Короткие волны — КВ1: 9,36 -12,1 МГц (32,0 -27,7 м);
- Короткие волны — КВ2: 3,95 — 7,4 МГц (75,9 — 40,5 м);
- УКВ: 65,8 — 73 МГц (4,56 — 4,11 м).
Промежуточная частота для УКВ диапазона 8,4 МГц, для остальных диапазонов 465 кГц.
Основные технические данные:
Чувствительность при работе радиолы с наружной антенной в диапазонах длинных и средних волн не хуже 150 мкВ, в диапазонах коротких волн не хуже 200 мкВ, в УКВ диапазоне не хуже 20 мкВ, при работе с внутренней магнитной антенной в диапазонах длинных и средних волн не хуже 3 мв/в.
Избирательность в диапазоне УКВ при расстройке на +-250 кГц не менее 26 дБ, в остальных диапазонах при расстройке на +-10 кГц не менее 46 дБ.
Частотная характеристика. При приеме радиостанций радиола воспроизводит полосу частот в диапазоне УКВ 80 — 10000 Гц, в остальных диапазонах 80 — 4000 гц, при проигрывании грампластинок 80 — 7000 Гц.
Выходная мощность — 1,5 Вт.
Питание:
Приемник питается от сети переменного тока с напряжением 110, 127 или 220 В. Потребляемая от сети мощность при радиоприеме 60 Вт, при проигрывании грампластинок 75 Вт.
Принципиальная схема схема.
Для снижения помех на частотах, близких к промежуточной, в антенной и сеточной цепях лампы 6И1П поставлены фильтры-пробки.
В анодной цепи преобразователя включен фильтр сосредоточенной селекции. Для низкой ПЧ фильтр четырехконтурный, для высокой ПЧ — трехконтурный, который при работе на всех диапазонах, кроме УКВ, выключается закорачиванием среднего контура. Связь между контурами, расположенными в различных экранах, осуществляется через витки связи.
Детектор ЧМ собран по схеме дробного детектора с питанием накала от отдельной обмотки силового трансформатора для уменьшения фона и регулируемой балансировкой для максимального подавления паразитной амплитудной модуляции.
Экранирующая сетка лампы 6П14П питается от отвода первично обмотки трансформатора высоких частот. Со вторичных обмоток выходных трансформаторов на сетку лампы 6П14П через частотнозависимую цепочку подана отрицательная обратная связь по низким и высоким частотам. В цепи обратной связи включены регуляторы тембра высоких и низких частот.
Детали:
Выходные трансформаторы: Трансформатор Тр2: первичная обмотка содержит 2000 витков провода ПЭЛ 0,12 (сопротивление постоянному току 180 Ом), вторичная обмотка — имеет 33 витка провода ПЭЛ 0,51 (сопротивление 0,26 Ом). Трансформатор Тр3 имеет первичную обмотку 95+2900 витков провода ПЭЛ 0,12 (сопротивление постоянному току 460 Ом); вторичная обмотка состоит из 50 витков провода ПЭЛ 0,8 (сопротивление постоянному току 0,23 Ом).
Трансформатор питания: Сетевая обмотка содержит 2(834-542) витков провода ПЭЛ 0,31, повышающая обмотка — 1 290 витков провода ПЭЛ 0,2, накальные — 35 и 34 витка провода соответственно ПЭЛ 1,0 и ПЭЛ 0,41.
Громкоговорители Гр1 и Гр2 типа 1ГД-2 ВЭФ (звуковая катушка — 56 витков провода ПЭЛ 0,1, сопротивление постоянному току 5,5 Ом), Гр3 и Гр4 — 2ГД-8 ВЭФ (звуковая катушка — 58 витков провода ПЭЛ 0,16, сопротивление постоянному току 3,4 Ом).
Расположение ламп и деталей на шасси радиолы «Латвия-М»
Габарит радиолы 590х420х360 мм, вес 20,5 кг.
Литература:
- Принципиальная схема радиолы «Латвия-М»
- Левитин Е.А., Левитин Л.Е. «Радиовещательные приемники». Справочник. Издание 2-е, исправленное и дополненное. Москва: «Энергия», 1967. — стр. 160 — 163.
- Инструкция по эксплуатации 1964 года
Сетевая ламповая радиола 1-го класса «Латвия» (РН-59) представляет собой семиламповый приемник, собранный вместе с универсальным электропроигрывателем.
Государственный электротехнический завод «ВЭФ»
Выпуск с 1959 по 1964 годы
Проигрывающее устройство (ЭПУ) радиолы имеет привод на три скорости: 33, 45 и 78 об/мин с полуавтоматическим включением и автоматическим выключением проигрывателя.
Акустическая система состоит из четырех громкоговорителей, обеспечивающих воспроизведение широкой полосы звуковых частот.
Приемник радиолы имеет следующие каскады:
— УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
— УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П или ЕСН-81.
— УПЧ для всех диапазонов на лампе 6К4П.
— Детектор на лампе 6Х2П.
— Предварительный УНЧ на лампе 6Ж1П.
— Оконечный усилитель мощности на лампе 6П14П или EL-84.
— Оптический индикатор настройки на лампе 6Е5С.
— Выпрямитель селеновый типа АВС-80-260.
С 1962 года индикатор 6Е5С заменён 6Е1П и перенесён с панели громкоговорителей на шкалу.
За время производства модель подвергалась модернизации, было заменено ЭПУ, отмечены незначительные изменения в электрической схеме радиолы.
Основные технические характеристики:
Диапазоны принимаемых волн и частот:
— ДВ — 150…408 кГц (2000…735,3 м);
— СВ — 520…1600 кГц (577…187,5 м);
— КВ I — 9,36…12,1 МГц (32,0…24,8 м);
— КВ II — 3,95…7,4 Мгц (75,9…40,5 м);
— УКВ — 64,5…73 МГц (4,65…4,11 м).
Промежуточная частота:
— АМ тракта — 465 кГц
— ЧМ тракта — 8,4 МГц.
Чувствительность:
— АМ тракта — 150 мкВ,
— ЧМ тракта — 20 мкВ.
Избирательность по соседнему каналу:
— в диапазонах ДВ, СВ и КВ — 46 дБ,
— в диапазоне УКВ — 26 дБ.
Диапазон воспроизводимых звуковых частот:
— в диапазонах ДВ, СВ и КВ — 80…4000 Гц,
— в диапазоне УКВ — 80…10000 Гц,
— при проигрывании пластинок — 80…7000 Гц.
Номинальная выходная мощность — 1,5 Вт
Напряжение питания сети — 110, 127 и 220 В
Потребляемая мощность:
— при радиоприеме — 60 Вт,
— при проигрывании пластинок — 75 Вт.
Габариты радиолы — 590х420х360 мм.
Вес радиолы — 20,5 кг.
Книга есть жизнь нашего времени,
в ней все нуждаются — и старые, и малые. (Белинский В. Г.)
- Ваши предложения и пожелания
- Авторы книг
- Серия книг
- Новости
- Скачивание
- Помочь проекту
- Контакты
Радиола Латвия-М. Описание и инструкция по эксплуатации
Формат:
Электронная/бумажная книга
Жанр: Радиоэлектроника
Автор(ы):
Название: Радиола Латвия-М. Описание и инструкция по эксплуатации
Издательство: ВЭФ, Рига
Год: 1964
Аннотация: «Радиола «»Латвия-М»». Описание и инструкция по эксплуатации»
Просмотров за:
весь период: 179 день: 1 месяц: 176 год: 176
| Латвия-М | |
|
|
|
| Год начала выпуска | 1964 |
Радиола сетевая ламповая «Латвия-М» (РН-59) с начала 1964 года выпускалась Рижским Государственным электротехническим заводом «ВЭФ». Радиола Латвия-М является модернизацией радиолы Латвия (РН-59). В новой радиоле было изменено офрмление футляра и его передней панели, установлено новое трёхскоростное ЭПУ, внесены небольшие изменения в схему. Технические характеристики радиолы: Диапазоны стандартные: ДВ, СВ, КВ-1, КВ-2, УКВ. Чувствительность в диапазонах: ДВ, СВ — 150 мкВ, поддиапазонах КВ — 200 мкВ, УКВ-ЧМ — 20 мкВ. При работе с внутренней магнитной антенной в диапазонах ДВ, СВ — 3 мВ/м. Избирательность по соседнему каналу в диапазонах АМ 46 дБ, в ЧМ 26 дБ. Диапазон воспроизводимых звуковых частот при работе в диапазонах: ДВ, СВ, КВ — 80…4000 Гц, в диапазоне УКВ-ЧМ — 80…10000 Гц, а при проигрывании грампластинок — 80…7000 Гц. Номинальная выходная мощность усилителя НЧ радиолы около 1,5 Вт, максимальная — 2,5 Вт. Потребляемая мощность от электросети 75 Вт при работе ЭПУ и 60 Вт при работе на приём. Габариты радиолы 590х420х360 мм, масса 20,5 кг.
Галерея
Файлы
- Инструкция по эксплуатации радиолы.
- Описание в справочнике Е.А.Левитина.
Видео
- Видео №1.
- Видео №2.
- Видео №3.
Источники
- Фото прислал Валерий Кручина, Харьков.
Примечания
Сетевая ламповая радиола 1-го класса «Латвия-М» (РН-59) серийно выпускалась Рижским государственным электротехническим завод ВЭФ с начала 1964 года.
Радиола »Латвия-М» является модернизацией радиолы »Латвия». В новой радиоле было изменено офрмление футляра и его передней панели, установлено новое трёхскоростное ЭПУ. Радиола «Латвия-М» представляет собой семиламповый приемник, собранный вместе с универсальным электропроигрывателем, и имеет некоторые отличия в принципиальной схеме (оконечный усилитель низкой частоты) и более суженный диапазон принимаемых волн (УКВ) в сравнении с радиолой «Латвия».
Проигрывающее устройство имеет привод на три скорости: 33, 45 и 78 об/мин с полуавтоматическим включением и автоматическим выключением проигрывателя.
Акустическая система состоит из четырех громкоговорителей, обеспечивающих воспроизведение широкой полосы звуковых частот.
Приемник радиолы имеет следующие каскады:
- УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
- УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П или ЕСН-81.
- УПЧ для всех диапазонов на лампе 6К4П.
- Детектор на лампе 6Х2П.
- Предварительный УНЧ на лампе 6Ж1П.
- Оконечный усилитель мощности на лампе 6П14П или EL-84.
- Оптический индикатор настройки на лампе 6Е5С.
Выпрямитель селеновый типа АВС-80-260.
Диапазон принимаемых частот:
- Длинные волны — ДВ: 150 — 408 кГц (2000 — 735,3 м);
- Средние волны — СВ: 520 — 1600 кГц (577 — 187,5 м);
- Короткие волны — КВ1: 9,36 -12,1 МГц (32,0 -27,7 м);
- Короткие волны — КВ2: 3,95 — 7,4 МГц (75,9 — 40,5 м);
- УКВ: 65,8 — 73 МГц (4,56 — 4,11 м).
Промежуточная частота для УКВ диапазона 8,4 МГц, для остальных диапазонов 465 кГц.
Основные технические данные:
Чувствительность при работе радиолы с наружной антенной в диапазонах длинных и средних волн не хуже 150 мкВ, в диапазонах коротких волн не хуже 200 мкВ, в УКВ диапазоне не хуже 20 мкВ, при работе с внутренней магнитной антенной в диапазонах длинных и средних волн не хуже 3 мв/в.
Избирательность в диапазоне УКВ при расстройке на +-250 кГц не менее 26 дБ, в остальных диапазонах при расстройке на +-10 кГц не менее 46 дБ.
Частотная характеристика. При приеме радиостанций радиола воспроизводит полосу частот в диапазоне УКВ 80 — 10000 Гц, в остальных диапазонах 80 — 4000 гц, при проигрывании грампластинок 80 — 7000 Гц.
Выходная мощность — 1,5 Вт.
Питание:
Приемник питается от сети переменного тока с напряжением 110, 127 или 220 В. Потребляемая от сети мощность при радиоприеме 60 Вт, при проигрывании грампластинок 75 Вт.
Принципиальная схема схема.
Для снижения помех на частотах, близких к промежуточной, в антенной и сеточной цепях лампы 6И1П поставлены фильтры-пробки.
В анодной цепи преобразователя включен фильтр сосредоточенной селекции. Для низкой ПЧ фильтр четырехконтурный, для высокой ПЧ — трехконтурный, который при работе на всех диапазонах, кроме УКВ, выключается закорачиванием среднего контура. Связь между контурами, расположенными в различных экранах, осуществляется через витки связи.
Детектор ЧМ собран по схеме дробного детектора с питанием накала от отдельной обмотки силового трансформатора для уменьшения фона и регулируемой балансировкой для максимального подавления паразитной амплитудной модуляции.
Экранирующая сетка лампы 6П14П питается от отвода первично обмотки трансформатора высоких частот. Со вторичных обмоток выходных трансформаторов на сетку лампы 6П14П через частотнозависимую цепочку подана отрицательная обратная связь по низким и высоким частотам. В цепи обратной связи включены регуляторы тембра высоких и низких частот.
Детали:
Выходные трансформаторы: Трансформатор Тр2: первичная обмотка содержит 2000 витков провода ПЭЛ 0,12 (сопротивление постоянному току 180 Ом), вторичная обмотка — имеет 33 витка провода ПЭЛ 0,51 (сопротивление 0,26 Ом). Трансформатор Тр3 имеет первичную обмотку 95+2900 витков провода ПЭЛ 0,12 (сопротивление постоянному току 460 Ом); вторичная обмотка состоит из 50 витков провода ПЭЛ 0,8 (сопротивление постоянному току 0,23 Ом).
Трансформатор питания: Сетевая обмотка содержит 2(834-542) витков провода ПЭЛ 0,31, повышающая обмотка — 1 290 витков провода ПЭЛ 0,2, накальные — 35 и 34 витка провода соответственно ПЭЛ 1,0 и ПЭЛ 0,41.
Громкоговорители Гр1 и Гр2 типа 1ГД-2 ВЭФ (звуковая катушка — 56 витков провода ПЭЛ 0,1, сопротивление постоянному току 5,5 Ом), Гр3 и Гр4 — 2ГД-8 ВЭФ (звуковая катушка — 58 витков провода ПЭЛ 0,16, сопротивление постоянному току 3,4 Ом).
Расположение ламп и деталей на шасси радиолы «Латвия-М»
Габарит радиолы 590х420х360 мм, вес 20,5 кг.
Литература:
- Принципиальная схема радиолы «Латвия-М»
- Левитин Е.А., Левитин Л.Е. «Радиовещательные приемники». Справочник. Издание 2-е, исправленное и дополненное. Москва: «Энергия», 1967. — стр. 160 — 163.
- Инструкция по эксплуатации 1964 года
Сетевая ламповая радиола 1-го класса «Латвия» (РН-59) представляет собой семиламповый приемник, собранный вместе с универсальным электропроигрывателем.
Государственный электротехнический завод «ВЭФ»
Выпуск с 1959 по 1964 годы
Проигрывающее устройство (ЭПУ) радиолы имеет привод на три скорости: 33, 45 и 78 об/мин с полуавтоматическим включением и автоматическим выключением проигрывателя.
Акустическая система состоит из четырех громкоговорителей, обеспечивающих воспроизведение широкой полосы звуковых частот.
Приемник радиолы имеет следующие каскады:
— УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
— УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П или ЕСН-81.
— УПЧ для всех диапазонов на лампе 6К4П.
— Детектор на лампе 6Х2П.
— Предварительный УНЧ на лампе 6Ж1П.
— Оконечный усилитель мощности на лампе 6П14П или EL-84.
— Оптический индикатор настройки на лампе 6Е5С.
— Выпрямитель селеновый типа АВС-80-260.
С 1962 года индикатор 6Е5С заменён 6Е1П и перенесён с панели громкоговорителей на шкалу.
За время производства модель подвергалась модернизации, было заменено ЭПУ, отмечены незначительные изменения в электрической схеме радиолы.
Основные технические характеристики:
Диапазоны принимаемых волн и частот:
— ДВ — 150…408 кГц (2000…735,3 м);
— СВ — 520…1600 кГц (577…187,5 м);
— КВ I — 9,36…12,1 МГц (32,0…24,8 м);
— КВ II — 3,95…7,4 Мгц (75,9…40,5 м);
— УКВ — 64,5…73 МГц (4,65…4,11 м).
Промежуточная частота:
— АМ тракта — 465 кГц
— ЧМ тракта — 8,4 МГц.
Чувствительность:
— АМ тракта — 150 мкВ,
— ЧМ тракта — 20 мкВ.
Избирательность по соседнему каналу:
— в диапазонах ДВ, СВ и КВ — 46 дБ,
— в диапазоне УКВ — 26 дБ.
Диапазон воспроизводимых звуковых частот:
— в диапазонах ДВ, СВ и КВ — 80…4000 Гц,
— в диапазоне УКВ — 80…10000 Гц,
— при проигрывании пластинок — 80…7000 Гц.
Номинальная выходная мощность — 1,5 Вт
Напряжение питания сети — 110, 127 и 220 В
Потребляемая мощность:
— при радиоприеме — 60 Вт,
— при проигрывании пластинок — 75 Вт.
Габариты радиолы — 590х420х360 мм.
Вес радиолы — 20,5 кг.
Радиола
сетевая ламповая «Латвия-М» (РН-59) с I-кв 1964 года выпускалась Рижским
Государственным электротехническим заводом «ВЭФ». Радиола »Латвия-М»
является модернизацией радиолы »Латвия» (РН-59). В новой радиоле было
изменено офрмление футляра и его передней панели, установлено новое трёхскоростное
ЭПУ, внесены небольшие изменения в схему. Технические характеристики радиолы:
Диапазоны стандартные: ДВ, СВ, КВ-1, КВ-2, УКВ. Чувствительность в диапазонах:
ДВ, СВ — 150 мкВ, поддиапазонах КВ — 200 мкВ, УКВ-ЧМ — 20 мкВ. При работе
с внутренней магнитной антенной в диапазонах ДВ, СВ — 3 мВ/м. Избирательность
по соседнему каналу в диапазонах АМ 46 дБ, в ЧМ 26 дБ. Диапазон воспроизводимых
звуковых частот при работе в диапазонах: ДВ, СВ, КВ — 80…4000 Гц, в диапазоне
УКВ-ЧМ — 80…10000 Гц, а при проигрывании грампластинок — 80…7000 Гц.
Номинальная выходная мощность усилителя НЧ радиолы около 1,5 Вт, максимальная
— 2,5 Вт. Потребляемая мощность от электросети 75 Вт при работе ЭПУ и 60
Вт при работе на приём. Габариты радиолы 590х420х360 мм, масса 20,5 кг.
Инструкция
по эксплуатации радиолы «Латвия-М». Описание радиолы в справочнике
Е.А.Левитина. Фотографии прислал Валерий Кручина, Харьков.
Радиола
сетевая ламповая «Латвия-М» (РН-59) с I-кв 1964 года выпускалась Рижским
Государственным электротехническим заводом «ВЭФ». Радиола »Латвия-М»
является модернизацией радиолы »Латвия» (РН-59). В новой радиоле было
изменено офрмление футляра и его передней панели, установлено новое трёхскоростное
ЭПУ, внесены небольшие изменения в схему. Технические характеристики радиолы:
Диапазоны стандартные: ДВ, СВ, КВ-1, КВ-2, УКВ. Чувствительность в диапазонах:
ДВ, СВ — 150 мкВ, поддиапазонах КВ — 200 мкВ, УКВ-ЧМ — 20 мкВ. При работе
с внутренней магнитной антенной в диапазонах ДВ, СВ — 3 мВ/м. Избирательность
по соседнему каналу в диапазонах АМ 46 дБ, в ЧМ 26 дБ. Диапазон воспроизводимых
звуковых частот при работе в диапазонах: ДВ, СВ, КВ — 80…4000 Гц, в диапазоне
УКВ-ЧМ — 80…10000 Гц, а при проигрывании грампластинок — 80…7000 Гц.
Номинальная выходная мощность усилителя НЧ радиолы около 1,5 Вт, максимальная
— 2,5 Вт. Потребляемая мощность от электросети 75 Вт при работе ЭПУ и 60
Вт при работе на приём. Габариты радиолы 590х420х360 мм, масса 20,5 кг.
Инструкция
по эксплуатации радиолы «Латвия-М». Описание радиолы в справочнике
Е.А.Левитина. Фотографии прислал Валерий Кручина, Харьков.
———————
Для работы проектов iXBT.com нужны файлы cookie и сервисы аналитики.
Продолжая посещать сайты проектов вы соглашаетесь с нашей
Политикой в отношении файлов cookie
В далеком 1959 году, с советской Латвии, на заводе VEF начали производить достаточно современную, по тогдашним меркам, радиолу Латвия. Надо сказать, что техника 60-х годов до сих пор притягивается к себе взгляды, особенно это касается автомобилей (американских) и различных аудиоустройств.
И вот теща при переезде перевезла такую радиолу и сказала — «Забери, тебе точно надо». Я в этом был не уверен, ибо к мусору отношусь не очень, считаю что место ему на помойке, но привез домой, распаковал и понял, что выкинуть такое не смогу. Предлагаю посмотреть как такие вещи делали раньше, иногда стоит оглянутся назад и подумать…
Итак после распаковки и протирки пыли передо мной предстал типичный представитель техники тех лет. Стеклянная шкала, прикольная, золотистая ткань, закрывающая динамики, ручки, все как положено.
Смочив ватный диск спиртом, потерев поверхность, понял что передо мной шпонированная фанера, покрытая натуральной политурой, после высыхания спирта остались белесые восковые разводы, заполировав которые тряпочкой получаеш реальный глянец.
Так как это радиола, у нее есть вертушка. Конечно на такое пластинку уже не поставишь…
Задняя крышка на удивление хорошо сохранилась. По традиции тех времен снимается вместе с разъемом питания, так что при снятой крышке сети там не будет и никого не убъет. Внизу дырки под палец, через которые выдвигаются диски заходящие в пазы корпуса.

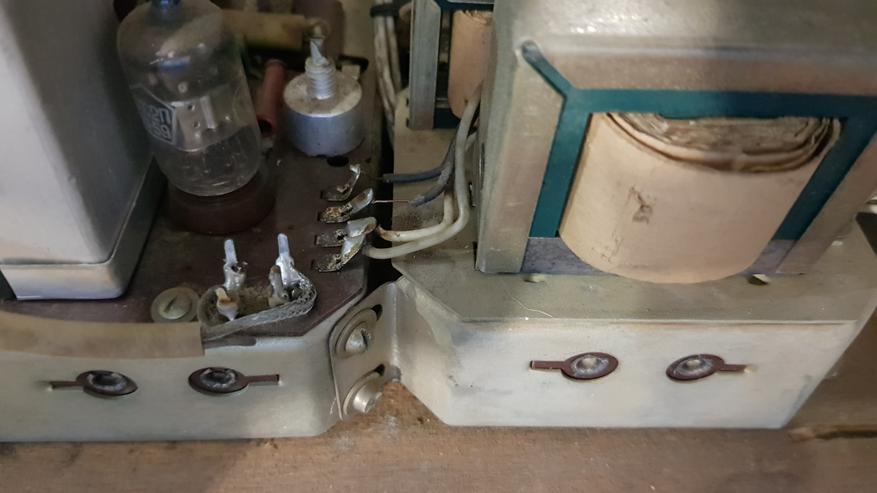

Внутри как водится лампы, трансформаторы и миллион переходных индуктивностей, раньше так было модно делать в гетеродинных приемниках.
Два маленьких динамика на боковых стенках, два побольше на передней. На второй фотке видна магнитная антенна, она вращается посредством ручки на 360 градусов, для настройки направления на станцию.
Селеновый выпрямитель (я и забыл, что в детстве видел такие), снизу блок приемника. Каждая линия это один диапазон, подключается выключателями передней панели.
Снял верхнюю крышку, чтобы вынуть вертушку.
Вход звукоснимателя, подключение экранированным проводом. Моно
Незнаю как тогда, но по современным меркам это конечно барахло, на такое винил даже западло ставить.
Вид сверху. Все привода работают, веревочки на месте и натянуты. Магнитная антенна вертится, подстроечный конденсатор тоже. Настройка УКВ по отдельной шкале и отдельным модулем, слева из него торчит лампа.
Было страшно, но включил. Одна лампа подсветки шкалы померла, но вторая светит.
Это глазок индикатора 6Е5С, наверное настройка.
Вот это поразило, не помню такого или не обращал внимания, это регулировка НЧ с индикатором. Механическим!
Накал ламп светится, из динамиков шум настройки. Но антенны нет.
Отмыл. Теперь думаю что с этим делать…
Надеюсь Вам было интересно так-же как и мне.
Сейчас на главной
Новости
Публикации
У производителей мобильной техники одним из способов
привлечь внимание покупателей является повышение объёма памяти устройств. В
Cubot начиная с модели X70 перешли на вариант 12/256 ГБ памяти,…
Стены скрывают много секретов: это проводка, проложенная самым неожиданным образом, арматура, трубы и различные включения. Во время ремонта нужно знать заранее об этих неожиданностях. Защитит от…
На упаковках многих никель-металлогидридных аккумуляторов указано, что после двух лет хранения в них останется до 80% энергии. Я провёл эксперимент и узнал процент заряда, который теряют…
Обрезка кустов, деревьев дело
хлопотное и порой трудозатратное. Существенно ускорить и облегчить эту работу
поможет аккумуляторный секатор Violeworks
с бесщеточным двигателем и четырьмя режимами…
C
момента
анонса фитнес-браслета Xiaomi Smart Band 8
прошло достаточно времени, что бы высказать свое мнение и отметить все плюсы и
минусы. Как и большинства пользователей, я не стал ждать…
Аккумуляторная дрель — шуруповерт
Bort BAB-20x2Li-XDK дополнительно комплектуется торцевыми головками, различными
сверлами и битами для того, чтобы после покупки можно было сразу начать…
