Stihl MS 180 – инструмент надежный и неприхотливый, но иногда требующий ремонта, как и любая техника. В этой статье рассмотрим, как происходит разборка бензопилы штиль мс 180, которая необходима в случае капитального ремонта двигателя.
Содержание
- Подготовительный этап
- Снятие рукоятки
- Снятие стартера
- Снятие маховика
- Демонтаж сцепления и привода маслонасоса
- Карбюратор, глушитель и катушка зажигания
- Снятие и разборка двигателя
- Сборка бензопилы Штиль 180
- Сейчас читают
Подготовительный этап
Ремонт любой техники должен начинаться с этапа подготовительных работ, и пила штиль 180, не исключение. На подготовительном этапе, перед тем как проводится разборка бензопилы штиль 180, необходимо снять с бензопилы боковую крышку, цепь и шину. Далее, при помощи компрессора и кисточки, нужно очистить бензопилу от грязи, опилок, масляных потеков и прочего.
Особое внимание при очистке пилы следует уделить месту где расположена ведущая звездочка бензопилы, т. к. это самый загрязненный участок.
В местах большого скопления масла, можно промыть чистым бензином.
Снятие рукоятки
Непосредственная разборка штиль 180, начинается со снятия рукоятки, которая крепится к корпусу бензопилы при помощи трех резиновых амортизаторов. Для снятия, необходимо удалить пластиковые заглушки из внутренней полости амортизаторов, после чего при помощи мощной отвертки, выдавить сначала верхний амортизатор, потом тот который ближе к задней рукоятке.
В задней части ручки установлен курок газа, который через проволочную тягу соединен с карбюратором, для того чтобы отсоединить тягу от курка газа, необходимо раскрутить два винта и разобрать рукоятку.
Когда ручка останется на одном амортизаторе, необходимо вывернуть корпус бензопилы из внутренней части ручки и заломив в сторону, снять корпус с последней резинки.
Снятие стартера
На следующем этапе, снимается верхняя крышка корпуса и раскручиваются 4 винта крепления стартера, после чего необходимо снять крышки маслобака и топливного бочка. Стартер снимается достаточно просто и проблем возникнуть не должно.
После снятия стартера, открывшуюся внутреннюю полость бензопилы необходимо очистить, т. к. обычно на корпусе под стартером имеется большое количество спрессованных мелких опилок.
Снятие маховика
Маховик бензопилы Штиль 180 закручен с большим усилием, поэтому для его снятия потребуется головка с металлическим воротком. Гайка, удерживающая маховик, откручивается головкой на 13.
Для блокировки коленчатого вала от проворачивания, нужно открутить свечу и через свечное отверстие установить стопор поршня, если его нет, можно использовать старый шнурок от стартера, с навязанными на него узлами и погруженного в цилиндр через свечное отверстие.
Категорически запрещено удерживать маховик от проворачивания при помощи установки между его ребрами и корпусом силовой отвертки и прочих инструментов, при таком способе блокировки от проворачивания, лопасти маховика не способны выдержать нагрузки и обламываются.
После того как поршень в цилиндре заблокирован, можно откручивать гайку маховика. Резьба в гайке обычная, поэтому крутить нужно в левую сторону. Ослабив гайку, снимать её до конца не нужно, достаточно выкрутить до момента, когда её верхняя кромка сравняется с кончиком вала, после чего выколотка из мягкого металла устанавливается на гайку и делается резкий удар по ней. Таким образом, маховик от резкого удара соскакивает с вала и его можно легко снять без помощи дополнительных инструментов.
Демонтаж сцепления и привода маслонасоса
Прежде чем разобрать сцепление, необходимо демонтировать ведущую звездочку. Для этого аккуратно вынимаем стопорную шайбу из пазов на валу и снимаем звездочку и игольчатый подшипник.
Высокой головкой на 19, необходимо открутить сцепление. Резьба на нем левая, поэтому откручивается оно в сторону шины, а не задней части пилы Штиль 180.
Раскрутив и убрав сцепление, нужно сразу снять отражающую пластину и привод масло насоса, сделать это просто, т. к. они без какого-либо крепления надеты на вал.
Карбюратор, глушитель и катушка зажигания

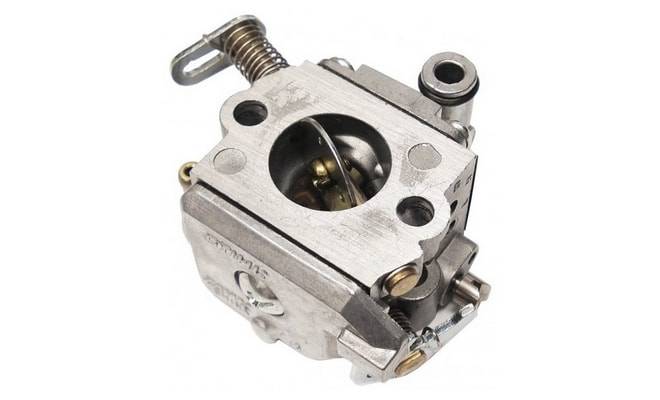

Для снятия карбюратора, необходимо иметь головку на 8 и удлинитель, при помощи которого удобно раскручивать гайки крепления карбюратора и воздушного фильтра. Прежде чем демонтировать карбюратор, необходимо отсоединить провод зажигания и тягу воздушной заслонки от рычага управления двигателем и снять рычаг, только после этого снимается воздушный фильтр и карбюратор.
Глушитель Штиль 180 крепится двумя гайками, раскрутив которые нужно потянуть его на себя, он легко снимется.
Катушка крепится на два винта, для снятия необходимо просто их раскрутить.
Снятие и разборка двигателя
Двигатель удерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия необходимо их раскрутить, после чего аккуратно вынуть двигатель из посадочного места и резинового патрубка карбюратора.
Для разборки двигателя раскручиваются 4 винта картера, и он снимается, далее можно вынуть коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.
Снятие подшипников и сальников обычно не требует дополнительных инструментов, но если, подшипники были напрессованы на вал с усилием, то для демонтажа понадобится специальный съемник.
Для снятия поршня с шатуна, потребуется вынуть стопорное колечко из посадочного гнезда, при помощи тоненькой отвертки, далее с противоположной стороны выдавливается поршневой палец, после чего поршень убирается в сторону.
Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:
- Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
- Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
- Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
- Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;
Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки. Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания.
Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.
Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.
( 8 оценок, среднее 3.25 из 5 )
Замена поршневой группы (поршня/поршневых колец/сальников/подшипников коленвала) бензопилы Stihl MS-180 (180c)
Содержание:
- Первичная диагностика Штиль 180.
- Полная разборка бензопилы.
- Установка двигателя — важный момент.
- Окончательная сборка бензопилы.
- На что обратить внимание при замене поршневой!
- Подбор новых запчастей.
Stihl MS-180 является одной из самых распространенных и полюбившихся бензопил на территории нашей страны. Достаточная мощность, простота и не прихотливость в эксплуатации, повсеместная доступность расходных материалов и запасных частей — это только небольшая часть положительных качеств, за которые все ценят данную модель. Но даже самые надежные агрегаты со временем подвержены износу и требуют ремонта.
В данной статье мы рассмотрим процесс замены поршневой группы в сборе, либо отдельных элементов (поршня, поршневых колец) и/или сальников и подшипников коленвала.
Первичная диагностика Штиль 180.
Как правило, причиной износа двигателя обычно является неправильная эксплуатация. Так как для замены поршневой Штиль 180, бензопила разбирается практически полностью, то лучше проблему выявить предварительно. В первую очередь сделать можно по некоторым сбоям в работе пилы.
Неисправности, которые могут указывать на износ поршневой группы:
- Заметная потеря мощности бензопилы.
- Тяжелый запуск на «горячую».
- Заклинивание поршневой группы (вследствие не правильной бензосмеси, либо работе на «чистом бензине»).
- Перегрев двигателя.
Прежде чем приступить к такому сложному и дорогостоящему ремонту, необходимо еще раз удостовериться, что дело именно в поршневой группе. Одними из простых способов «первичной» диагностики являются:
- Замер компрессии двигателя, 10-11Атм, является достаточным показателем для нормального запуска и работы бензопилой. Ниже – повод задуматься о ремонте.
- Осмотр поршня через выхлопное отверстие глушителя. Для этого достаточно, открутить две гайки крепления глушителя и осмотреть состояние поршня (наличие тепловых задиров – основание для ремонта).
Подробнее почитать о причинах выхода из строя поршневой группы на бензопилах и бензокосах.
Необходимый инструмент:
Подробнее почитать про инструмент, необходимый при ремонте бытовых бензопил и бензокос
Итак, подробнее как заменить поршневую группу на Штиль мс 180 своими руками:
Разборка бензопилы Штиль 180.
Подробнее посмотреть наш фооотчет разборки бензопилы Штиль МС-180
Опускаем рычажок управления дроссельной заслонки в нижнее положение (п.1)
Защелку дефлектора (п.2) поворачиваем влево на 90°. Снимаем кожух воздушного фильтра (п3)
Вытаскиваем воздушный фильтр (если он сильно загрязнен, либо имеет повреждений – необходимо приготовить новый перед сборкой)
Откручиваем 2 гайки крепления адаптора воздушного фильтра (трещеткой и головкой на 8мм) либо т-образным ключом
Извлекаем адаптор воздушного фильтра с посадочного места.
Снимаем тягу газа с посадочного места карбюратора, затем демонтируем тягу с курка газа (предварительно нажав на него)
Аккуратно извлекаем провод массы с вала переключения передач (по направлению стрелки)
Немного потянув карбюратор на себя, снимаем тягу дроссельной заслонки с карбюратора и вала управления переключением
Далее демонтируем вал переключения – для этого аккуратно снизу поддеваем его из посадочного места.
Снимаем топливный шланг с карбюратора (если предварительно не слили топливо с бака — заглушаем шланг винтом или другим подходящим предметом)
После этого можно снять карбюратор с посадочных винтов
Подробнее почитать о возможных неисправностях карбюратора бензопил и методах их устранения
Снимаем дефлектор карбюратора. Не теряйте данную мелкую, но важную деталь. Играет значительную роль в работе двигателя
Откручиваем две гайки крепления глушителя (п.1) (трещоткой и головкой на 8мм) либо т-образным ключом, снимаем защитную накладку (п.2)
Демонтируем глушитель и охлаждающий лист (установлен за глушителем)
Извлекаем болты крепления глушителя из посадочных мест в цилиндре
Выкручиваем гайки крепления крышки шины и снимаем ее
Отключаем аварийный тормоз (иначе не получится снять ведущую звездочку)
Отверткой снимаем стопорное кольцо (п.1), извлекаем шайбу ведущей звездочки (п.2)
Потянув ведущую звездочку на себя снимаем ее и подшипник
Снимаем наконечник со свечи зажигания, выкручиваем ее
Специальным стопором блокируем движение поршня в цилиндре (если такого не имеется – можно использовать плотную веревку с намотанными на ней узлами)
Ключом, который идет в комплекте, либо трещеткой с головкой на 19мм откручиваем сцепление (Резьба левая!)
Снимаем муфту сцепления и шайбу
Демонтируем привод маслонасоса (осматриваем скобу на ее «целостность» и привод на наличие резьбы – не должна быть «слизана»)
Откручиваем крышки бензо и маслобаков, извлекаем их из баков (необходимо для снятия стартера)
Откручиваем винты крепления стартера (их расположение указано стрелками)
Ручку аварийного тормоза извлекаем с посадочного места на стартере
Отодвинув рукоятку, демонтируем левый край стартера
Затем правый край и снимаем стартер
Стопором блокируем движение поршня в цилиндре
Головкой на 13 мм откручиваем гайку (но не до конца) Легким ударом молотка по гайке освобождаем маховик с коленвала.
Откручиваем гайку до конца, снимаем маховик
Аккуратно протаскиваем провод массы в технологическое отверстие в корпусе пилы
Извлекаем, аккуратно потянув за него (по направлению стрелки)
Извлекаем контактную пружину с посадочного места в корпусе пилы
Для снятия рукоятки – отверткой извлекаем заглушки из амортизаторов (указаны стрелкой на рис)
Выпрессовываем амортизаторы из корпуса рукоятки (не используйте острые предметы, чтобы не повредить их)
Отсоединяем рукоятку от корпуса пилы
Снизу корпуса пилы, откручиваем 4 винта крепления двигателя
Для того, чтобы вытащить двигатель необходимо обернуть адаптор карбюратора нитью – равномерно извлекая двигатель из корпуса – контролировать выход адаптор карбюратора
Снимаем кольцо адаптора (п.1) и сам адаптор (п.2) с двигателя. Адаптор не должен иметь никаких повреждений в виде трещин и потертостей.
Установка двигателя Штиль 180.
Подробнее почитать наш фотоотчет о сборке бензопилы Штиль МС-180
Откручиваем 4 винта крепления поддона к цилиндру и снимаем его
Извлекаем коленвал с поршнем из цилиндра. Можно приступать в замене необходимых деталей
Извлекаем стопорное кольцо с поршня и снимаем поршневой палец. Далее можно снять старый поршень. Новый устанавливается – способом обратному снятию.
Сальники коленчатого вала меняются легко от руки, для снятия подшипников понадобится съемник. Внимание! Для того чтобы без повреждений коленвала посадить новые подшипники – необходимо нагреть их феном до 50-60°. При таком методе они сядут «от руки»
Одеваем новый поршень на коленвал, фиксируем его новым пальцем и стопорными кольцами (обратите внимание стрелка на поршне должна смотреть на «глушитель») Предельно аккуратно одеваем компрессионные кольца на поршень
После того как установили поршень, подшипники и сальники — предварительно смазав маслом либо полость цилиндра, либо поршень – внимательно сажаем поршень с коленвалом в цилиндр. Следите за равномерной посадкой колец.
Предварительно очистив поддон от старого герметика и загрязнений, обезжириваем его, наносим аккуратный слой герметика в канавку
Прижимаем поддон к цилиндру (обратите внимание – прорезь под маслонасос должна смотреть на коленвал со стороны сцепления). Прикручиваем поддон винтами следующим образом – сначала винт крутим против часовой стрелки до «щелчка» — затем закручиваем
Полная сборка бензопилы.
Итак, двигатель полностью собран. Герметик высох и затвердел и теперь можно продолжить окончательную сборку бензопилы. Делать это лучше как можно внимательно и аккуратно.
Одеваем адаптер карбюратора на цилиндр, контролируя плотную посадку. Фиксируем кольцом. Адаптер не должен иметь каких-либо микротрещин и повреждений!
Вставляем двигатель в корпус пилы, заправляя адаптор карбюратора (можно также используя нить)
Фиксируем двигатель в сборе к корпусу пилы, винтами. Прикручиваем двигатель винтами следующим образом – сначала винт крутим против часовой стрелки до «щелчка» — затем закручиваем
Закрепляем модуль зажигания и теплоизолятор под него. Винты не закручиваем до конца (понадобится для регулировки зазора зажигания)
Стопором поршня блокируем движение поршня в цилиндре (для установки муфты сцепления и маховика)
Обезжириваем посадочное место коленвала и маховика. Одеваем маховик, контролируя посадку шпонки на коленвал)
Выставляем зазор зажигания – 0,25мм, закручиваем до конца винты крепления модуля. Проверяем ход свободный ход маховика
Укладываем проводку в посадочные места, устанавливаем на посадочное место контактную пружину.
Устанавливаем привод маслонасоса. Обратите внимание на целостность резьбы на пластиковой его части и отсутствие повреждений скобы (должна быть как на рис.)
Блокируем движение поршня в цилиндре стопором
Монтируем шайбу (надпись на шайбе «ТОР» должна смотреть на Вас при установке и закручиваем сцепление (Внимание резьба левая!)
Устанавливаем подшипник ведущей звездочки и саму звездочку. Внимание! Прорезь на краю ведущей звездочки должна попасть на скобу привода маслонасоса. В противном случае не будет подаваться масло на цепь
Монтируем шайбу на ведущую звездочку и фиксируем ее стопорным кольцом
Устанавливаем болты глушителя в цилиндр, монтируем на них охлаждающий лист
Устанавливаем глушитель на болты
Монтируем планку и закручиваем гайками трещоткой с головкой на 8мм либо т-образным ключом
Протаскиваем провод массы в корпус, аккуратно укладываем его в паз, чтобы его не пережимало
Одеваем пластиковое кольцо на патрубок, ставим карбюратор на посадочные винты
Подключаем топливный шланг к карбюратору
Устанавливаем вал управления в посадочное место, приподнимая контактную пружину вверх, заправляем провод массы в паз (указано стрелкой)
Устанавливаем тягу дроссельной заслонки на карбюратор и в вал управления переключением
Если во время хранения пилы – под ней образуется лужа масла – выполняем следующую процедуру (замена масляного шланга):
Извлекаем масляный шланг с посадочного места (располагается внизу пилы)
Извлекаем маслобак из корпуса вместе с маляным шлангом
Стягиваем масляный шланг из бензобака
Снимаем масляный фильтр (очищаем его от зягрязнений – при необходимости меняем на новый).
Устанавливаем данный фильтр на новый шланг
Устанавливаем новый масляный шланг в бак, обратите внимание – масляный фильтр должен расположиться в области (2)
Масляный бак устанавливаем в корпус пилы, контролируя посадку шланга в отверстие.
На прилегающую поверхность масляного шланга можно нанести небольшое количество герметика и закрепить его в посадочном месте.
Устанавливаем рукоятку на корпус пилы
Следите за посадкой штифта (п.1) в рукоятку
Запрессовываем амортизатор в рукоятку (можно смазать их немного, если не получается установить их сразу в посадочные места)
Устанавливаем заглушки амортизаторов
Устанавливаем адаптер воздушного фильтра, закручиваем двумя гайками.
Вставляем воздушный фильтр, если он загрязнен либо имеет какие-либо механические повреждения – меняем его на новый
Перед установкой стартера рекомендуем проверить состояние сапунов масло-бензобаков, при загрязнении отверстий – очистить, при повреждениях – заменить на новые. Сапун должен плотно прилегать к баку.
Устанавливаем стартер, закрепляем его винтами
Перед заправкой бензосмесью настоятельно рекомендуем проверить состояние топливного фильтра, при необходимости очистить его или заменить.
Пила собрана, пробуем запустить
На что обратить внимание при сборке.
Подробнее почитать о наиболее частых неисправностях бензопилы Штиль МС-180 и способах их устранения
Пройдемся по запчастям, на которые требуется обратить внимание при сборке:
Воздушный фильтр должен быть без повреждений, чистый. Не допускается использования «замятых» фильтров.
Топливный фильтр единственный «защитник» карбюратора от возможных загрязнений, которые могут попасть в него и нарушить работу двигателя. Не пренебрегайте его чисткой и продувкой и периодической заменой.
Адаптор карбюратора перед установкой внимательно осматривайте на наличие трещин. Даже микроскопическая трещина может привести к не правильной работе двигателя. А для ее замены требуется – полная разборка пилы
Привод маслонасоса отвечает за подачу масла на шину и цепь. Скоба должна выглядеть как на рисунке без «облома». Резьба на приводе не должна быть «слизана».
Звездочка ведущей цепи – не допускается установка с сильным износом во избежание «разрыва цепей и их преждевременного износа
Масляный шланг со временем может потерять свою эластичность в месте посадки корпуса. Как следствие – недостаточная смазка шины и цепи, а также лужа масла под пилой в месте ее хранения
Не допускается использования топливного шланга с повреждениями – это нарушит режим подачи топлива и работу двигателя в целом
Сапун бенз/маслобака – должен быть чистым и без повреждений.
Подбор новых запасных частей.
В настоящее время на рынке очень широкий выбор запасных частей на Stihl MS-180, как оригинального производства, так и аналогов из Китая. Разумеется самый верный вариант поставить оригинальные детали, но в этом случае ремонт получится довольно дорогим.
Если бензопила будет работать в бытовых условиях, «от случая к случаю», можно установить и аналоги. Приведем список вариантов, лучше всего показавших себя в процессе ремонта после замены.
Поршневая группа
Артикул оригинального производства – 1130-020-1208
Поршневая группа производителя IGP (достойный аналог)
Артикул 1300004
Поршень в сборе
Артикул оригинального производства – 1130-030-2004
Поршень в сборе производителя IGP (достойный аналог)
Артикул 1300001
Сальник и подшипник коленвала
Артикулы 9639-003-1585 и 9503-003-0312 (на данных деталях лучше не экономить и установить оригинального производства.
Как видите, замена поршневой Штиль 180 довольно сложный процесс. Потребуются определенные навыки, а если таковых нет, можно наломать немало дров. В сервис поступает немало экземпляров, после неудачного ремонта. Так что, в некоторых случаях лучше обратиться в сервис к опытному мастеру. Если же Вы хотите узнать больше о Stihl — переходите по ссылка ниже:
Подробнее почитать наш обзор бензопилы Штиль МС-180
4.4
7
голоса
Рейтинг статьи
Распространённым видом цепных пил является бензопила. Такое устройство широко применяется при строительных работах, заготовке дров и других разнообразных операциях с древесиной. Но насколько бы качественным инструментом ни было приспособление, в его работе могут возникнуть неисправности. Ремонт бензопилы «Штиль 180» выгодней провести самостоятельно, так как это сэкономит не только деньги, но и поможет разобраться в её устройстве.
Принцип работы
Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:
- стартер;
- маховик, он же узел охлаждения;
- блок зажигания;
- механизм сцепления и тормоза;
- карбюратор с компенсатором STIHL;
- воздушный фильтр;
- топливный и масляный бак;
- глушитель;
- антивибрационная система.
Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.
В цилиндре мотора смесь поджигается, а с помощью стартера запускается двигатель. Под действием поршня вал, входящий в состав кривошипно-шатунного механизма, начинает своё движение. На валу расположена звёздочка, на которую надеваются звенья цепи.
В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается.
Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.
Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.
Виды поломок
Перед началом работ по нахождению неисправности бензопилы «Штиль 180» необходимо подготовить инструменты и дать возможность остыть двигателю, исключив при этом непреднамеренный запуск.
Для качественного устранения поломки необходимо проанализировать, какие действия предшествовали её появлению. Если исходить из того, что бензопила оснащена электродвигателем, основные поломки в первую очередь связаны именно с ним. К наиболее часто возникающим неисправностям относят:
- невозможность запуска двигателя;
- самоотключение устройства во время работы;
- электродвигатель при работе не набирает требуемых оборотов;
- появление посторонних шумов и запаха гари;
- течь масла.
К распространённым поломкам расходных материалов бензопилы относят разрыв цепи, который всегда происходит между её звеньями. При соединении звеньев на заклёпку понадобится плотно прижать их боковые части и развальцевать. Если выступы сточены, то расклепать их не получится, поэтому понадобится контактная сварка.
Кроме разрыва цепи может произойти и её растяжение. Такое случается при использовании некачественной цепи или в случае частого её перегрева, а также износа ведомой звёздочки. Перегрев связывают с нарушением в работе подачи масла, вызванного засорением впрыска. Для устранения неисправности понадобится продуть систему подачи масла. В случае растяжения работа бензопилы происходит рывками. Чтобы восстановить нормальную работу можно попробовать удалить одно звено, при этом следует учитывать, что расклепать звенья не так просто.
При поиске поломок в устройстве рекомендуется соблюдать такую последовательность действий:
- изучить общее состояние устройства;
- проверить уровень смеси в бачке для топлива;
- осмотреть узел, отвечающий за запуск пилы;
- диагностировать работоспособность свечи и состояние уплотнительного кольца;
- оценить карбюратор.
Некоторые виды неисправностей можно устранить простыми действиями, заключающимися в прочистке узлов. Но неисправности, связанные с карбюратором или системой зажигания, требуют полной или частичной разборки пилы.
Разборка бензопилы
Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.
Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.
Этапы разборки устройства происходят в следующем порядке:
Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.- Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
- Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
- Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
- На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
- Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.
Сам двигатель разбирается несложно. Вначале откручиваются четыре винта и извлекается кратер. Далее вынимается коленчатый вал вместе с сальниками и другими элементами. Снятие поршня с шатуна происходит после извлечения стопорного кольца и выдавливания поршневого пальца.
Неисправности и их устранение
Поломки, вызванные в работе устройства, происходят по двум причинам: нарушения условий эксплуатации и ограниченность срока службы элементов бензопилы. Как правило, все операции по ремонту связываются с засорами тех или иных узлов. Самым трудоёмким процессом является восстановление двигателя. Отремонтировать его самостоятельно без инструмента и знаний будет проблематично, а вот починить остальные узлы своими руками не должно составить труда.
Поломки карбюратора
Определение неисправностей и ремонт карбюратора бензопилы «Штиль 180» можно выполнить своими руками. Нарушения в работе карбюратора связаны с электродвигателем. Это проявляется в невозможности пилы набрать высокие обороты или самопроизвольной её остановке.
Чаще всего такая ситуация возникает из-за залипшего клапана в форсунке узла. Для проверки форсунки понадобится снять карбюратор и продуть его от мусора. Принцип действия клапана основан на пропускании воздуха только в одном направлении. Если он продувается в обе стороны, придётся провести его замену.
Другой причиной остановки бензопилы на увеличенных оборотах могут быть нарушения в подсосе воздуха. Если существуют подозрения на разгерметизацию узла подсоса, то проще всего заменить прокладки. При замене прокладок стоит обратить внимание на состояние игольчатого подшипника, дефекты которого приводят к тому, что клапан не пропускает топливную смесь. «Виноватыми» в неправильном подсосе могут быть и поршень с пружиной, они также визуально осматриваются на износ и при необходимости меняются.
Ремонт системы подачи топлива
Характерными признаками, указывающими на поломку системы подачи, является то, что в цилиндр перестаёт поступать топливо. При такой проблеме в первую очередь необходимо проверить шланг и состояние мембраны. Если с этими узлами всё в порядке, то причины в засорении фильтра или сапуна.
При подозрении на засор фильтра вытягивается шланг и визуально осматривается струя выходящего топлива. Если струя непрерывная и под давлением, то всё указывает именно на неисправность фильтра. Его можно попробовать прочистить, но целесообразнее заменить — тем более производитель, при средней нагрузке на устройство, рекомендует его замену через каждые четыре месяца. На засорение сапуна указывает именно плохая струя топлива. Сапун прочищается острой иглой.
Кроме того, виновником бывает и засорившийся воздушный фильтр. Количества воздуха, подмешивающегося к топливу, бывает недостаточно, поэтому топливная смесь становится слишком обогащённой, и работа двигателя нарушается. Устранение неисправности происходит путём извлечения фильтра и промывки его в воде.
При сбоях в подачи топлива также стоит обратить внимание на каналы карбюратора и целостность мембраны.
Проверка системы зажигания
Эта система потребует проверки в первую очередь, если бензопила перестала заводиться. Понадобится выкрутить свечу и осмотреть её. Если она сухая, то топливо до цилиндра не доходит. Свеча протирается насухо, а затем, перекрывая подачу топлива, запускается стартер. Такое включение позволяет просушить камеру сгорания и избавиться от остатков бензина.
Образовавшийся нагар на свече указывает на неправильное соотношение топлива с маслом или об их плохом качестве. Нагар устраняется механическим трением, в качестве инструмента используется нож или игла.
В обязательном порядке следует убедиться в появлении искры между выводами свечи. Если искры нет, то свеча заменяется на новую. Кроме этого, на целостность проверяются высоковольтные провода.
Бывает так, что рвётся шнур стартера. Для его замены понадобится разобрать стартер, получив доступ к барабану. Следует отметить, что шнур необходимо использовать оригинальный или аналогичный. Например, подойдёт от моделей Stihl 250 или 361.
Стоит отметить, что для надёжной эксплуатации бензопилы «Штиль» необходимо подбирать качественное топливо. При этом его количество должно соответствовать требованиям производителя. Если периодически выполнять обслуживание бензопилы, то не придётся задаваться вопросом о том, почему она вдруг сломалась.
Originally posted 2018-04-18 12:12:41.
Как правильно разобрать бензопилу Штиль
Перед непосредственно разборкой пилы Stihl обязательно должен следовать подготовительный этап. Подготовьте удобный стол, сухие тряпки, кисти для деликатной протирки деталей, чистую воду, перчатки и сухое место вдали от огня
Также важно понимать, что в агрегате не должно быть топлива. Оптимальным его будет выработать, нежели слить и дать остыть пиле несколько часов перед разборкой
Схема процедуры простая и чёткая:
снимаем цепочку, шину и боковую крышку;
используя компрессор, если он в наличии, кисточки, сухую губку – чистим Штиль от масла, грязи, пыли, подтёков, опилок
Особенное внимание уделите ведущей звёздочке – она может содержать на себе много нагара и грязи;
если большие скопления грязи механическим путём удаляются сложно, то можно использовать чистый бензин;
ищем три резиновых амортизатора и снимаем рукоятку. Это можно сделать, удалив заглушки
Используя крепкую отвертку, выдавливаем сперва верхний амортизатор, а после него – находящийся у задней ручки;
разбираем заднюю часть рукоятки, открутив два винтика. Так мы от газового курка отсоединяем тягу (она соединяет карбюратор и газовый курок, что в рукоятке);
в момент фиксации ручки только на амортизаторе – мы будто выворачиваем все «внутренности» пилы и заламывая в сторону – снимаем с последнего фиксатора по типу резинки;
стартер изымается посредством демонтажа верхней корпусной крышки, и раскручивания 4 винтов, на которых он крепится. Далее снимаем крышки баков – топливного и масляного. Под стартером часто находится скопление грязи, опилок, что тоже нужно почистить;
головка на 13 поспособствует откручиванию маховика. Блокируем коленвал от проворотов посредством откручивания свечи, а именно через её отверстие фиксируем поршневой стопор;
по факту блокировки поршня – можно откручивать маховиковую гайку;
предварительно снятию сцепления – отсоединяем звездочку ведущую. Стопорная шайбочка изымается из пазов, также игольчатый подшипник;
разборка бензопилы Штиль 180 предполагает снятие сцепления головкой 19 размера. Далее снимаем отражающую пластинку и привод маслонасоса;
отсоединяем провода зажигания и тягу заслонки воздушной от детали, именуемой рычагом двигателя, и снимаем сам рычаг. Дальше раскручиваем гайки карба и фильтра воздушного удобной головкой на 8 с удлинителем (если таков имеется);
раскрутив 2 гайки и немного потянув на себя – вы снимете следующую деталь, глушитель;
в днище пилы есть 4 винта, что удерживают двигатель. Деликатно изымая его, не забывайте о резиновом патрубке карбюратора, который можно задеть.
Разборка двигателя агрегата представляет из себя отдельную схему, но в общем, как разобрать бензопилу Штиль – мы рассмотрели. Относительно других популярных моделей, как 250 – процедуру стоит проводить аналогично. Как и другие детали, напильник для заточки цепей вы всегда вправе заказать в КосиКоса.
Устройство стартера бензопилы
Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.
С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.
Облегчение запуска бензопилы реализуется следующими способами:
Как поставить пружину на стартер бензопилы?
Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.
После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.
Как выставить зажигание
Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:
- вывернуть свечу и оценить ее внешний вид;
- уточнить расстояние между магнитами и катушкой (до 0,2 мм);
- проверить искру.
Заливает свечу
Если вы заметили, что заливает свечу на бензопиле STIHL, то возможно неисправность возникла в топливной системе. Двигатель должен работать на смеси бензина и масла. Если смесь бедная, то происходит снижение мощности, перегревается цилинд и изнашиваются системы пилы. Мокрая свеча на бензопиле STIHL бывает вследствие диспропорции топливной смеси. Недостаток воздуха в смеси препятствует правильному сгоранию эмульсии.
Использование некачественного бензина может привести к износу двигателя.
Замасливание свечи вызывает также использование масла для 4-тактных двигателей, износ поршней. Если возникла такая неисправность, надо снять крышку бензобака и отрегулировать подачу топлива. Следует привести в исправное состояние воздухозаборник. Засорившийся фильтр надо продуть воздухом, а лучше его заменить. Каким образом можно очистить фильтры, описывается в инструкции по эксплуатации бензопилы.
Определить качество смеси удастся при помощи изолятора свечи. Если на нем появился коричневый цвет, то это значит, что качество смеси нормальное. Белый цвет или копоть говорит о бедном или переобогащенном составе смеси.
Причиной замасливания бывает свеча. Перебои в образовании искры наблюдаются при неправильной установке зазора. В инструкции по ремонту и эксплуатации аппарата дается расстояние между контактами свечи. Если у вас нет таких данных, то можно установить 0,7-1 мм.
Если зазор меньше, то уменьшается эффективность поджига смеси, если больше, то возникают перебои в образовании искры. Чтобы устранить переобогащение смеси, делают продувку мотора. При этом надо вынуть свечу и повернуть несколько раз ручным стартером коленвал.
Замена поршневой
Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.
Кому можно ремонтировать карбюраторы
Все сказанное ниже применимо к любым моделям бензопил, в том числе к бензотриммерам, косам и другой технике. С поправкой, конечно, на конструктивные особенности.
Бытует мнение, что самостоятельно внутрь бензопилы лучше не лезть. Для тех, кто привык работать молотком и кувалдой, возможно это так. В остальном исправить любую проблему с его работой может любой мало-мальский аккуратный человек, у которого не трясутся руки. В общем, это работа, доступная любому.
Конечно же случается, что проблему самостоятельно не решить. И требуется обращаться в сервисный центр. Но во-первых, 90% процентов неисправностей обычно решается простой промывкой жиклеров или, в худшем случае, заменой мембран или подстройкой иглы, а во-вторых, в самом худшем случае, даже если вы отчаялись, снятый с пилы карбюратор можно легко заменить. Новый оригинальный стоит, конечно, дороговато. Цена за аналог производства Китай — 700-800 рублей, купить можно в известном всем магазине или у российских диллеров. В общем, терять нечего — лезем в карбюратор!
Частая поломка бензопилы Штиль, которая случается по вине оператора, это неисправность в работе механизма управления двигателем. Точнее, когда посадочное место для рычага управления обламывается ввиду своих конструктивных особенностей, для решения этой проблемы потребуется замена корпуса пилы, что сделать самостоятельно достаточно сложно. Рассмотрим алгоритм ремонта своими руками, по которому проходит замена корпуса бензопилы:
- Корпус освобождается от блока рукояток;
- Снимается стартер, для этого с топливного и масляного бака снимаются крышки и раскручиваются винты крепления стартера;
- Далее, через свечное отверстие в цилиндр устанавливается стопор поршня, раскручивается маховик и снимается с вала двигателя;
- Снимается ведущая звездочка и раскручивается сцепление;
- Раскручиваются две гайки на 8 мм, удерживающие корпус воздушного фильтра и карбюратор, модули вынимаются из посадочных мест;
- На следующем этапе раскручиваются 4 винта, удерживающие двигатель на корпусе. В корпус бензопилы Штиль 180 в месте установки винтов крепления двигателя смонтированы специальные втулки, которые могут самостоятельно выпасть и потеряться.
- Последний момент, это снятие масляного насоса, резинового колена карбюратора и топливного и масляного баков.
Устанавливать детали в новый корпус необходимо с соблюдением обратной последовательности. Параллельно устранению основной неисправности, можно проверить резиновое колено карбюратора, деталь, выработавшая свой ресурс и утратившая эластичность, подлежит замене.
Снятие и замена сцепления на бензопиле. Обзор, инструкция. Замена сцепления
Заменяя муфту, мы не советуем использовать железные либо пластмассовые предметы в качестве пробки. 1-ый может поцарапать цилиндр
, 2-ой может засорить его.
Разбираем муфту:
- Включите тормоз стоп-цепи, снимите защитную крышку и вытащите гарнитуру;
- Удаляем грязюка, опилки, высушенную жир, если таковые имеются;
- Снимите воздушный фильтр осветительный прибор;
- Открутить свечу при помощи свечного ключа;
- Вращая коленчатый вал, мы подводим поршень к высочайшей точке, после этого устанавливаем его назад на 6-9 мм;
- Веревкой поперечником 7-8 мм закрепляем поршень в верхнем положении;
- Открутите гайку на муфте особым ключом съемником.
Большая часть подвижных частей бензопилы имеют праворучне вращения. Потому гайка на муфте имеет левую нить. Снять крышку необходимо, повернув ключ по часовой стрелке. Проводить эту операцию молотком и зубилом запрещено. вы постучите по бокам!
- Снимите крышку и ведомую звездочку. Мы диагностируем неисправности и оцениваем износ деталей. Оценка состояния игловатого подшипника;
- По мере надобности заменяем детали на новые (в большинстве случаев это необходимо ведущей звездочке)
Установка системы сцепления бензопилы проводится в оборотном порядке, но следует направить внимание на некие особенности
Распространенные поломки Штиль 180
К распространенным неисправностям на бензопиле штиль можно отнести:
- Обрыв шнура стартера;
- Износ ведущей звездочки;
- Протечки в системе подачи масла для смазки цепи;
- Износ червячной шестерни маслонасоса;
- Подсос воздуха через сальники в картер двигателя;
- Отсутствие искры на свече зажигания;
- Отсутствие подачи топлива при неисправностях в карбюраторе (на них мы не будем останавливаться, так как ремонт и регулировка карбюратора бензопилы, вопрос достаточно широкий и будет рассмотрен в отдельной статье);
- Обламывание проушины посадочного места под рычаг управления двигателем.
Теперь рассмотрим неисправности подробнее и начнем с ремонта масляного насоса.
Цены на услуги
| Наименование работ | Цена в рублях |
| Диагностика (при ремонте диагностика не оплачивается) | 600 руб. |
| Комплексное техническое обслуживание (расходные материалы и работа) | 1800 руб. |
| Переборка двигателя | 1500 руб. |
| Замена цилиндра | 1500 руб. |
| Замена коленвала двигателя | 1500 руб. |
| Замена поршня | 1500 руб. |
| Замена поршневого кольца | 1500 руб. |
| Замена маховика | 500 руб. |
| Замена шпонки маховика | 500 руб. |
| Замена сальников двигателя | 1500 руб. |
| Замена картера | 500 – 900 руб. |
| Замена прокладки картера | 500 – 900 руб. |
| Замена свечи зажигания | 100 руб. |
| Замена карбюратора и регулировка | 500 руб. |
| Замена топливного бака | 500 – 1000 руб. |
| Замена праймера подкачки топлива | 100 руб. |
| Замена амортизаторов | 100 – 500 руб. |
| Замена ведущей звездочки | 500 руб. |
| Замена крышки тормоза | 100 руб. |
| Замена пружины тормоза | 100 руб. |
| Замена маслонасоса | 500 руб. |
| Замена маслопровода/фильтра | 500 руб. |
| Замена впускного патрубка | 300 руб. |
| Замена натяжителя цепи | 200 руб. |
| Замена муфты сцепления | 500 руб. |
| Замена пружины муфты сцепления | 500 руб. |
| Замена магнето | 500 руб. |
| Замена топливного шланга | 200 руб. |
| Замена топливопровода/фильтра | 300 руб. |
| Замена курка/блокиратора газа | 500 руб. |
| Замена фильтра воздушного | 100 руб. |
| Замена плунжера маслонасоса (проф.) | 500 руб. |
| Замена глушителя | 200 руб. |
| Замена ручного стартера | 200 руб. |
| Замена пружины стартера | 500 руб. |
| Замена шнура стартера | 600 руб. |
| Замена собачки/пружины | 300 руб. |
| Замена выключателя зажигания | 200 руб. |
| Ремонт ручного стартера | 500 – 1000 руб. |
| Ремонт карбюратора | 600 – 2000 руб. |
| Регулировка карбюратора | 500 руб. |
| Регулировка троса газа | 100 руб. |
| Чистка топливной системы | 600 – 800 руб. |
| Промывка воздушного фильтра | 200 руб. |
| Промывка бензобака | 500 руб. |
Переборка Штиль МS180 — Stihl МS180
Бензопила штиль МS180 не самая дешёвая в ремонте и имеет некоторые заводские недоделки, но в то же время легкая, компактная и высокооборотистая. Удобна в работе.
- Снимаем брекер,открутив свечным ключом две гайки на 19.
- Снимаем шину и цепь, ослабив сначала натяжитель.
- Повернув замок верхней крышки влево, снимаем её.
- Откручиваем головкой на 8 две гайки глушителя, снимаем пластину глушителя, глушитель и отражатель глушителя вместе с двумя болтами-шпильками.
- Откручиваем 2 гайки карбюратора. Снимаем корпус фильтра с самим воздушным фильтром.
- Переводим рычаг подсоса в положение 1.
- Нажимаем на курок газа и пальцем фиксируем рычаг карбюратора в этом положении. Чуть потянув на себя ,сбрасываем тягу.
- Поддеваем отвёрткой рычаг подсоса и вынимаем (вытягивая его влево)из отверстия в корпусе.
- Снимаем тягу с рычага и карбюратора,убираем рычаг в сторону, чтобы он не мешался.
- Снимаем карбюратор и отсоединяем топливный шланг. Глушим его подходящего размера гвоздём.
- Вынимаем пластиковое колечко-уплотнитель и убираем его чтобы не потерять.
- Кладём пилу набок, поддеваем стопорное кольцо отвёрткой, снимаем стопор, шайбу ведущей звёздочки и саму звёздочку.
- С помощью всё того же «русского ключа»снимаем сцепление, отвернув его по часовой стрелке(левая резьба) резким ударом молотка по зубилу. Ставить зубило нужно в показанное на рисунке место. Иначе можно поломать сцепление.
- Открутив сцепление, снимаем большую шайбу при этом запоминаем какой стороной она стояла(выпуклая сторона должна быть со стороны двигателя).
- Снимаем привод масленого насоса.
- Из ручки бензопилы вытаскиваем три заглушки, поддев их большой шлицевой отвёрткой.
- Выдавливаем этой же отвёрткой амортизаторы из корпуса.
- Снимаем ручку корпуса.
- Отворачиваем крышку бензобака и сливаем бензин. Отворачиваем масленую крышку и сливаем масло.
- Крючком из проволоки вытаскиваем фиксаторы крышки из баков.
- Торксом на 25 отворачиваем винты крышки стартера и снимаем её.
- Переворачиваем пилу и откручиваем крепёж двигателя-4болта.
- Снимаем двигатель, предварительно вдавив резинку адаптера вовнутрь корпуса.
- Перевернув корпус вытаскиваем шланг масленого насоса.
- Запоминаем расположение бороздки насоса и глубину его расположения в корпусе и выбиваем его небольшим молоточком по положенной плашмя на насос большой шлицевой отвёртке.
- Глубина посадки насоса в корпусе определяется расположением его шестерни. Она должна находиться в одной плоскости с центром вала относительно стола.
- Отворачиваем четыре винта крепящих картер двигателя, поддеваем его отвёрткой, снимаем.
- Вытаскиваем коленвал с поршнем.
- Снимаем стопорное кольцо с поршня и выбиваем поршневой палец.
- Снимаем стопор с коленвала, с другой стороны откручиваем(не до конца)гайку маховика и лёгким ударом молотка по гайке снимаем маховик.
- Снимаем сальники.
- Поставив подшипник коленвала на тиски ,ударом молотка через мягкую полоску алюминия ,выбиваем ось коленвала. Тоже самое проделываем с другой стороны.
- Сборку бензопилы производим в обратной последовательности не забыв при этом смазать картер двигателя тонким слоем герметика.
Что делать
Электроинструмент эксплуатируется по инструкции производителя. Только после проверки натяжения цепи агрегат запускается. Одновременно контролируется наполнение баков горючей смесью и маслом, устройство надежно фиксируется в руках. Если при выполнении всех правил механизм отказывается работать, то производится ремонт бензопилы Штиль.
Как правильно заводить бензопилу Штиль: инструкция
Изготовитель инструмента принял все меры и разработал руководство, благодаря которому механизм удобно запускается. Пользователь обезопасит себя от травм, если выполнит предложенную периодичность действий:
- Зажигание включается, а рукоятка двигателя ставится в нижнее положение. Поступление атмосферы из воздушного фильтра перекрывается заслонкой карбюратора. Чтобы правильно заводить бензопилу, дроссельная мембрана должна быть открыта для обогащения горючей смеси.
- Рычаг устанавливается в положение газа запуска. Стартер дергается несколько раз до появления первой искры. Если проходит вспышка, то инструмент готов к запуску. Механизм работает на высоких оборотах из-за закрытой дроссельной мембраны. Для перевода ее в регламент холостого хода нажимается и стразу отпускается курок газа. Количество оборотов быстро нормализуется.
- На агрегате Штиль МС стандартной комплектации не предусмотрены дополнительные приспособления, чтобы завести бензопилу в облегченном варианте.
Регулировка холостого хода
Перед наладкой проводят техническое обслуживание инструмента. Чтобы регулировка холостого хода прошла эффективно, делают профилактику:
- чистку карбюратора;
- промывание двигателя;
- прочистку фильтра воздуха;
- прогревание мотора.
Чтобы наладить работу механизма на холостых оборотах, используется соответствующий регулировочный винт. Его поворачивание зависит от требуемой настройки:
- При стандартной наладке винт крутят против стрелки часов до того положения, когда он будет проворачиваться туго. После этого совершают 2 круга по направлению стрелки.
- Если пила работает на низких оборотах, то винт вертят по часовой стрелке до того момента, когда начнется движение цепи. Затем делают половину круга в направлении против.
- На высокой частоте регулятор оборачивают против стрелки часов до остановки цепи. После этого вращение продолжают еще на половину оборота в том же направлении.
Отрегулировать холостую работу не получится, если наблюдается воздушный подсос в двигатель через прокладку, насос ускорения, сальники или по другой причине.
Настройка зажигания
Бензиновые двигатели оборудуются системой зажигания, с помощью которой воспламеняется горючее. Время возникновения вспышки влияет на работу мотора. При массовом производстве в заводских условиях регулировка зажигания бензопилы не делается. На соответствующих вращающихся элементах выставляются метки, которые при настройке совмещаются. Неправильная регулировка ведет к тому, что механизм заводится и глохнет.
Перед регулировкой проверяют сухость свечи и работоспособность схемы зажигания. Кабель подачи напряжения к свече подносят к цилиндру с небольшим промежутком и запускают стартер. При отсутствии вспышки тестируют кабель пробником. Затем проверяют исправность провода к отключающей кнопке.
Если кабели без повреждений, то проверяют катушку зажигания. Это делают специальным тестером, чтобы прозвонить устройство. При этом показатели на приборе должны совпадать с техническими характеристиками катушки, которые прописаны в инструкции пользования. Если выявлены несоответствия, то блок зажигания меняется на работоспособное устройство.
Катушка может прийти в негодность от вибрации при падении инструмента или ударах, поэтому работать нужно осторожно
Замена подшипников коленчастого вала
Для начала измеряют компрессию, если ее нет, то причина кроется в поломке поршневой группы.
Чтобы выяснить состояние поршневой системы, требуется полностью разобрать пилу и снять все основные узлы механизма:
- демонтировать гарнитуру, убрать крышку на шине;
- снять шинную направляющую и цепь инструмента с помощью ключа из комплекта;
- убрать воздушный фильтр, снять свечу зажигания;
- на место свечи крепят стопор поршня для фиксации коленвала;
- снимают муфту, затем открывается доступ к системе сцепления.
Кольца с подшипниками осматривают, выявляют дефекты. Замену можно провести самостоятельно, для чего потребуется навык ремонта, или отнести инструмент в специализированную мастерскую. Сборка делается в обратном порядке.
Поломка карбюратора
Карбюратор Штиля характеризуется наличием всего одного винта, который отвечает за регулировку холостого хода (ХХ)
Во время работы оборудования очень важно обращать внимание на то, с какой частотой происходит вращение винта при ХХ. Настроить данные параметры можно путем проверки воздушного фильтра и искрозащитной задвижки
О том, что карбюратор бензопилы требует регулировки, говорят следующие признаки:
О том, что карбюратор бензопилы требует регулировки, говорят следующие признаки:
- двигатель очень плохо заводится и практически сразу выключается;
- большое потребление топлива, сильный выхлоп;
- заводские настройки бензопилы сбиты;
- неправильная работа воздухоочистительной системы;
- изношенная поршневая система.
Стоит сразу обратить ваше внимание, что регулировки карбюратора пилы является довольно сложным процессом. Если оборудование перестало внезапно работать, следует произвести такие действия:
- Открыть и закрыть крышку топливного бака.
- Достать и высушить свечу.
- Проветрить камеру сгорания.
Производитель продукции STIHL
История бренда STIHL начинается с 1926 года, когда Андреас Штиль основал . Изначально фирма специализировалась на создании рабочих котлов и первых «стиралок», а в дальнейшем на заработанные деньги была создана первая модель мотопилы. Данный агрегат, не смотря на огромный вес (48кг) быстро завоевал рынок и стал очень успешно продаваться в страны ближнего и дальнего зарубежья.
90-е года стали для компании началом семейного бизнеса. В жизнедеятельности фирмы начали принимать участие практически все члены семейства Штиль.
В 1995 году создали Холдинг AG&Co, основная база которого находилось в Вайблингене и Дисбурге.
Компания производитель STIHL
Начиная с 2002 года возглавлять совет директоров STIHL AG стал совершенно чужой человек. На то время бос Ханс Петер Штиль возглавил наблюдательный совет компании и перенял на себя председательство в комиссии STIHL Холдинг AG&Co.
Спустя еще 2 года открылся современный центр разработки компании, а уже в 2006 году стартовало в Китае новое предприятие по сборке.
На сегодняшний день компания успешно развивается, внедряя в работу новые идеи и еще более практичные подходы. Изобретения компании STIHL возглавляют рейтинг бензопил по надежности.
Обкатка бензопилы Штиль МС 180
После предварительной подготовки необходимой смеси горючего и используемого моторного масла, нужно переходить к плановой обкатке нового инструмента Stihl. Эта процедура играет огромную роль, так как во время ее выполнения все рабочие механизмы инструмента встают на свое место и вплотную притираются друг к другу.
Чтобы обкатать бензопилу Штиль 180, нужно поочередно выполнить следующие действия:
- Сначала нужно залить топливную смесь и подходящее масло для смазки пильной цепи. Для этого в устройстве пилы предусмотрены отдельные баки;
- Далее необходимо выключить заводской инерционный тормоз – это предотвратит плавление пластикового корпуса в области сцепления;
- После этого нужно включить бензопилу и дать ей поработать на холостых оборотах примерно 15–20 минут;
- Затем необходимо переходить к распиловке тонких веток. Постепенно толщину веток нужно увеличивать.
Двигатель работает неустойчиво
Дефекты бензопилы «Calm 180» вы можете начать идентифицировать себя, если срок действия гарантии истек. Иногда двигатель работает с перерывами, что может быть вызвано сбоем поршневой группы цилиндров. Вы можете отремонтировать его самостоятельно. Для снятия цилиндра с цилиндра на его головке необходимо отвинтить болты. Мастер должен проверить поршень, его не следует чистить, царапать и царапать. Если они были найдены, то поршень должен быть заменен.
Поршневые кольца и поршень обеспечивают оптимальное давление в камере сгорания. Кольца должны быть надежно закреплены на корпусе поршня. Если поршень, вставленный в цилиндр, имеет свободный ход при качании, это указывает на его износ. Чтобы решить проблему, необходимо залить цилиндр и установить запасные части. Но самый простой способ — заменить набор TsPG.
Как правильно пользоваться и обслуживать бензопилу Stihl MS 180
Stihl MS 180 — одна из наиболее популярных и бюджетных бензопил немецкого качества бренда Stihl. Как и любая бензиновая техника, эта пила нуждается в периодическом техобслуживании. Которое рекомендовано проводить в авторизованном Сервисном центре. Тем, кто впервые пользуется (мото) бензопилой, будет полезно узнать, как правильно подготовить топливную смесь и как запускать двигатель. И, конечно, нужно научиться отличать оригинальную Stihl MS 180 от подделки.
Как завести Stihl MS 180
- Зажать кнопку газа и перевести рычаг управления заслонкой в самое нижнее положение
- Несколько раз дернуть ручку стартера до первой вспышки (когда пила запускается и тут же глохнет), а рычаг управления заслонкой перевести на одно положение вверх.
- Снова тянуть ручку стартера, пока пила не запустится.
- Один раз нажать и отпустить кнопку газа.
Как подготовить топливную смесь для Stihl MS 180
От качества топливной смеси, состоящей из моторного масла и бензина, зависит срок службы и производительность двигателя любого бензоинструмента, в том числе цепной пилы. После покупки MS 180 многие интересуются, какой бензин подходит для этой модели. Производитель рекомендует использовать бензин с октановым числом не ниже 90. Поэтому инструмент можно заправить бензином АИ-92. При этом опытные пользователи не рекомендуют применять АИ-95, поскольку на отечественных АЗС топливо этой марки нередко содержит вредные для моторов садовой бензотехники присадки. Рекомендуемая пропорция масла к бензину 1:50, т.е. на 1л. Бензина 20мл. мала. Масло рекомендуется только фирменное для 2-х тактных двигателей.
Какую цепь установить на Stihl MS 180
Чтобы мотопила эффективно распиливала древесину, а двигатель не испытывал перегрузок, нужно правильно подобрать гарнитуру, в частности, цепь. Так, MS 180 совместима с цепями с шагом ⅜ дюйма и толщиной ведущего звена в 1,3 мм или 1,1 мм, если используется шина с соответствующими пазами
Нужно обратить внимание и на длину шины — если она составляет 35 см, подойдет цепь с 50 звеньями, если 40 см — с 55 звеньями
Затем следует определиться с брендом пильной гарнитуры. Поскольку MS 180 — одна из наиболее популярных моделей, на рынке можно встретить множество предложений, но далеко не все из них являются качественными. Поэтому лучше приобрести оригинальные цепи от Stihl, например:
- Picco Micro 63 PM
- Picco Micro Comfort 63 PMC3
- Picco Duro 63 PD3
Качественную пильную гарнитуру, совместимую в том числе с MS 180, выпускает также американский производитель Oregon. Например, для продолжительных работ подойдет цепь Oregon 91vxl050ER.
Как отличить подделку Stihl MS 180
Благодаря своим характеристикам эта мотопила полюбилась многим российским пользователям, чем и пользуются некоторые недобросовестные продавцы. Чтобы быть уверенным в подлинности бензопилы, приобретать ее следует только в фирменном магазине. Если же нет такой возможности или хочется сэкономить, многие отправляются на рынок либо приобретают инструмент “с рук”. Однако такая покупка может быстро разочаровать своей ненадежностью
Чтобы отличить поддельную MS 180, нужно обратить внимание на следующие детали:
- Серийный номер на глушителе. У поддельных моделей на глушителе не выгравирован серийный номер.
- Крышка бака. У поддельного устройства крышка топливного бака ничем не закреплена.
- Свеча зажигания и ее колпачок. В оригинальных моделях применяются свечи марок NGK (Япония) и Bosch (Германия), а прикрываются они матовыми колпачками. Подделки же оснащаются свечами других производителей и глянцевыми колпачками.
Техническое обслуживание
Контроль фильтров/замена.
Чистый и целый фильтр обеспечивает необходимое для горения количества воздуха и защищает при этом мотор от попадания в него грязи.
Очистка ребер цилиндра.
Обеспечивает необходимое охлаждение двигателя, поддерживая рабочий температурный режим.
Контроль фиксации крепления глушителя.
Надежное крепление глушителя обеспечивает более долгий срок службы агрегата.
Контроль свечи зажигания.
Рекомендованная свеча зажигания с соответствующим зазором способствует лучшему сгоранию топлива.
Проверка элементов управления.
Исправное состояние элементов управления агрегатом обеспечивает простую и безопасную эксплуатацию агрегатов.
Проверка режущей гарнитуры и заточка цепи.
Регулярная проверка и заточка позволяет повысить производительность пиления и уменьшает нагрузку на двигатель.
Заправка масляного бака.
Применение оригинального цепного масла повышает ресурс режущей гарнитуры в несколько раз.
Запуск пилы и контроль оборотов.
Правильные настройки агрегата обеспечивают максимальную производительность при пилении.
Как завести бензопилу Штиль 180?
Чтобы продлить сроки эксплуатации пилы Stihl MS 180, нужно изучить особенности ее запуска. Порядок действий при начале работы с инструментом выглядит следующим образом:
- Вначале потребуется активировать механизм цепного тормоза пилы. Для этого его штатную пластиковую рукоятку следует перевести в переднее положение;
- Далее нужно снять защитный щиток шины, нажать кнопку декомпрессионного клапана. Это даст возможность облегчить запуск мотора, а также начало работы всех важных механизмов пилы;
- После этого нужно несколько раз нажать на топливный насос подкачки воздуха;
- Затем нужно перевести комбинированный переключатель в положение только холодного запуска;
- Далее потребуется установить инструмент на ровную поверхность так, чтобы шина и цепь не касались грунта. Пилу нужно захватить обеими руками, и наступить правой ногой на площадку в задней части пилы – это обеспечит устойчивость инструмента;
- Затем нужно медленно потянуть рукоятку стартера на себя до появления сопротивления. После этого потребуется несколько раз сильно потянуть трос;
- При запущенном моторе потребуется несколько раз нажать на рычаг газа пилы. В это же время штатный комбинированный переключатель следует перевести в положение работы на холостом ходу;
- Затем потребуется потянуть рычаг штатного цепного тормоза на себя до появления характерного щелчка.
Слабые места пильной шины
В настоящее время в продаже встречаются различные типы пильных шин, которые различаются по:
- длине и ширине тела;
- величине зазора;
- наличие насадки повышенной прочности на передней части;
- наличию и типу ведомой звёздочки, скрытой в передней части тела шины.
Различные типы пильных шин
Форма хвостовика и расположение технологических отверстий в шинах для большинства любительских и профессиональных бензопил являются стандартными, но конструктивно их можно разделить на открытые и закрытые. Очевидно, что первые уступают надёжностью крепления к корпусу вторым, т.е. на кожух шины и болтовое соединение приходятся повышенные нагрузки. Также нужно следить за целостностью зубьев звёздочки – при затуплении или сколе она довольно быстро приведет в негодность ведущие звенья цепи.
Параметры и варианты исполнения бензопильных шин и их элементов на фото
Шина бензопилы нуждается в регулярном уходе. После каждого сеанса работы её пазы нужно очищать от грязи и опилок, иначе смазка не будет поступать на цепь. Износ паза шины должен быть равномерным, поэтому время от времени её следует переворачивать. Кроме того, перед началом работы всегда нужно проверять наличие масла на теле цепи и в зазоре.
Проверка работы системы смазки
Больше трёх цепных гарнитур с одной шиной использовать не рекомендуется. В процессе эксплуатации зазор, несмотря на всю прочность металла тела шины, расширяется, что приводит к появлению люфта при движении цепи и её провисанию даже при крайнем переднем положении шины.
Ведомая звёздочка, расположенная в передней части шины, смазывается отдельно. Масло туда, в отличие от остального направляющего паза, не попадает. Она заливается в специальные отверстия в передней части шины, а если звёздочка отсутствует – наносится на носок шины.
Отдельная система смазки носовой звёздочки
Цены на услуги
| Наименование работ | Цена в рублях |
| Диагностика (при ремонте диагностика не оплачивается) | 600 руб. |
| Комплексное техническое обслуживание (расходные материалы и работа) | 1800 руб. |
| Переборка двигателя | 1500 руб. |
| Замена цилиндра | 1500 руб. |
| Замена коленвала двигателя | 1500 руб. |
| Замена поршня | 1500 руб. |
| Замена поршневого кольца | 1500 руб. |
| Замена маховика | 500 руб. |
| Замена шпонки маховика | 500 руб. |
| Замена сальников двигателя | 1500 руб. |
| Замена картера | 500 – 900 руб. |
| Замена прокладки картера | 500 – 900 руб. |
| Замена свечи зажигания | 100 руб. |
| Замена карбюратора и регулировка | 500 руб. |
| Замена топливного бака | 500 – 1000 руб. |
| Замена праймера подкачки топлива | 100 руб. |
| Замена амортизаторов | 100 – 500 руб. |
| Замена ведущей звездочки | 500 руб. |
| Замена крышки тормоза | 100 руб. |
| Замена пружины тормоза | 100 руб. |
| Замена маслонасоса | 500 руб. |
| Замена маслопровода/фильтра | 500 руб. |
| Замена впускного патрубка | 300 руб. |
| Замена натяжителя цепи | 200 руб. |
| Замена муфты сцепления | 500 руб. |
| Замена пружины муфты сцепления | 500 руб. |
| Замена магнето | 500 руб. |
| Замена топливного шланга | 200 руб. |
| Замена топливопровода/фильтра | 300 руб. |
| Замена курка/блокиратора газа | 500 руб. |
| Замена фильтра воздушного | 100 руб. |
| Замена плунжера маслонасоса (проф.) | 500 руб. |
| Замена глушителя | 200 руб. |
| Замена ручного стартера | 200 руб. |
| Замена пружины стартера | 500 руб. |
| Замена шнура стартера | 600 руб. |
| Замена собачки/пружины | 300 руб. |
| Замена выключателя зажигания | 200 руб. |
| Ремонт ручного стартера | 500 – 1000 руб. |
| Ремонт карбюратора | 600 – 2000 руб. |
| Регулировка карбюратора | 500 руб. |
| Регулировка троса газа | 100 руб. |
| Чистка топливной системы | 600 – 800 руб. |
| Промывка воздушного фильтра | 200 руб. |
| Промывка бензобака | 500 руб. |
Разборка и сборка
Штиль МС 180
Stihl MS 180 – инструмент надежный и нетребовательный, но при требующий ремонта, так же как и неважно какая техника. Дальше разглядим, как происходит разборка бензопилы штиль мс 180, требуемая для которого предназначена конструкция полгого ремонта мотора
Предварительный шаг
Ремонт хоть какой техники должен начинаться с шага предварительных работ, и пила штиль 180, не являются исключением. На предварительном шаге, загодя до того как проводится разборка бензопилы штиль 180, нужно снять с бензопилы боковую крышку, цепь и шину. Дальше, с помощью компрессора и кисточки, необходимо очистить бензопилу от грязищи, опилок, масляных потеков и остального.
Повышенное внимание при чистке пилы следует уделить месту где размещена ведущая звездочка бензопилы, т. к. это самый грязный участок
это самый грязный участок.
В местах огромного скопления масла, есть вариант помыть незапятнанным бензином.
Снятие ручки
Конкретная разборка штиль 180, начинается со снятия ручки, которая крепится к корпусу бензопилы с использованием 3-х резиновых амортизаторов. Для снятия, нужно удалить пластмассовые заглушки из внутренней полости амортизаторов, потом используя сильной отвертки, выжать поначалу верхний амортизатор, позже тот который поближе к задней ручке.
В задней части ручки установлен курок газа, который через проволочную тягу соединен с карбюратором, если вы поставили цель отсоединить тягу от курка газа, нужно раскрутить два винта и разобрать ручку.
Когда ручка остается на одном амортизаторе, нужно выкрутить корпус бензопилы из внутренней части ручки и заломив в сторону, снять корпус с последней резинки.
Снятие стартера
Далее, снимается верхняя крышка корпуса и раскручиваются 4 винта крепления стартера, после этого нужно снять крышки маслобака и топливного бочка. Стартер снимается довольно легко и заморочек появиться не должно.
READ Сборка Редуктора Мотоблока Мб 1
После снятия стартера, открывшуюся внутреннюю полость бензопилы нужно очистить, т. к. обычно на корпусе под стартером имеется много спрессованных маленьких опилок.
Снятие маховика
Маховик бензопилы Штиль 180 закручен с огромным усилием, для его снятия будет нужно головка с железным воротком. Гайка, удерживающая маховик, откручивается головкой на 13.
Для блокировки коленчатого вала от проворачивания, необходимо открутить свечу и через свечное отверстие установить стопор поршня, если его нет, используются старенькый шнурок от стартера, с навязанными ему узлами и погруженного в цилиндр через свечное отверстие.
Категорически запрещено задерживать маховик от проворачивания с использованием установки меж его ребрами и корпусом силовой отвертки и иных инструментов, при таком методе блокировки от проворачивания, лопасти маховика не способны выдержать нагрузки и обламываются.
Группа : Сборка
и обзор деталейбензопилы Stihl MS180 .
Разборка бензопилы штиль 180 часть 1
Тут видео мы покажем для вас как, выполнить смену поршневой группы на бензопиле Stihl
MS180,сальники коленвала.
Если поршень в цилиндре заблокирован, конечно откручивать гайку маховика. Резьба в гайке рядовая, потому крутить необходимо в левую сторону. Ослабив гайку, снимать её до конца вы не будете, довольно вывернуть до момента, когда её верхняя кромка сравняется с кончиком вала, после этого выколотка из мягенького металла устанавливается на гайку и делается резкий удар по ней. Таким макаром, маховик от резкого удара соскакивает с вала и его можно просто снять без помощи дополнительных инструментов.
READ Бензопила Штиль Зазор Между Видео
Для просмотра онлайн кликните на видео ⤵
КАК ПОСТАВИТЬ ПРУЖИНУ НА СТАРТЕР БЕНЗОПИЛЫ?
Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.
После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.
Снятие маховика
Маховик бензопилы Штиль 180 закручен с огромным усилием, для его снятия будет нужно головка с железным воротком. Гайка, удерживающая маховик, откручивается головкой на 13.
Для блокировки коленчатого вала от проворачивания, необходимо открутить свечу и через свечное отверстие установить стопор поршня, если его нет, используют старенькый шнурок от стартера, с навязанными на этот адрес узлами и погруженного в цилиндр через свечное отверстие.
Категорически запрещено задерживать маховик от проворачивания при использовании установки меж его ребрами и корпусом силовой отвертки и иных инструментов, при таком методе блокировки от проворачивания, лопасти маховика не способны выдержать нагрузки и обламываются.
Полная Сборка Бензопилы Штиль 180
Разборка и сборка
Штиль МС 180
Stihl MS 180 – инструмент надежный и нетребовательный, но при требующий ремонта, так же как и неважно какая техника. Дальше разглядим, как происходит разборка бензопилы штиль мс 180, требуемая для которого предназначена конструкция полгого ремонта мотора
Предварительный шаг
Ремонт хоть какой техники должен начинаться с шага предварительных работ, и пила штиль 180, не являются исключением. На предварительном шаге, загодя до того как проводится разборка бензопилы штиль 180, нужно снять с бензопилы боковую крышку, цепь и шину. Дальше, с помощью компрессора и кисточки, необходимо очистить бензопилу от грязищи, опилок, масляных потеков и остального.
Повышенное внимание при чистке пилы следует уделить месту где размещена ведущая звездочка бензопилы, т. к. это самый грязный участок
это самый грязный участок.
В местах огромного скопления масла, есть вариант помыть незапятнанным бензином.
Снятие ручки
Конкретная разборка штиль 180, начинается со снятия ручки, которая крепится к корпусу бензопилы с использованием 3-х резиновых амортизаторов. Для снятия, нужно удалить пластмассовые заглушки из внутренней полости амортизаторов, потом используя сильной отвертки, выжать поначалу верхний амортизатор, позже тот который поближе к задней ручке.
В задней части ручки установлен курок газа, который через проволочную тягу соединен с карбюратором, если вы поставили цель отсоединить тягу от курка газа, нужно раскрутить два винта и разобрать ручку.
Когда ручка остается на одном амортизаторе, нужно выкрутить корпус бензопилы из внутренней части ручки и заломив в сторону, снять корпус с последней резинки.
Снятие стартера
Далее, снимается верхняя крышка корпуса и раскручиваются 4 винта крепления стартера, после этого нужно снять крышки маслобака и топливного бочка. Стартер снимается довольно легко и заморочек появиться не должно.
READ Бензопила Урал Бп 3800
После снятия стартера, открывшуюся внутреннюю полость бензопилы нужно очистить, т. к. обычно на корпусе под стартером имеется много спрессованных маленьких опилок.
Снятие маховика
Маховик бензопилы Штиль 180 закручен с огромным усилием, для его снятия будет нужно головка с железным воротком. Гайка, удерживающая маховик, откручивается головкой на 13.
Для блокировки коленчатого вала от проворачивания, необходимо открутить свечу и через свечное отверстие установить стопор поршня, если его нет, используются старенькый шнурок от стартера, с навязанными ему узлами и погруженного в цилиндр через свечное отверстие.
Категорически запрещено задерживать маховик от проворачивания с использованием установки меж его ребрами и корпусом силовой отвертки и иных инструментов, при таком методе блокировки от проворачивания, лопасти маховика не способны выдержать нагрузки и обламываются.
Группа : Сборка
и обзор деталейбензопилы Stihl MS180 .
Разборка бензопилы штиль 180 часть 1
Тут видео мы покажем для вас как, выполнить смену поршневой группы на бензопиле Stihl
MS180,сальники коленвала.
Если поршень в цилиндре заблокирован, конечно откручивать гайку маховика. Резьба в гайке рядовая, потому крутить необходимо в левую сторону. Ослабив гайку, снимать её до конца вы не будете, довольно вывернуть до момента, когда её верхняя кромка сравняется с кончиком вала, после этого выколотка из мягенького металла устанавливается на гайку и делается резкий удар по ней. Таким макаром, маховик от резкого удара соскакивает с вала и его можно просто снять без помощи дополнительных инструментов.
READ Длина Шины Штиль 180 Какая
Неисправности и ремонт
Карбюратор бензопилы Штиль 180 требует как первоначальной, так и периодической регулировки. Узнать о ее необходимости можно по следующим признакам:
- Проблемы с двигателем, например, он не заводится или сразу же глохнет после начала работы. Чаще всего причиной становится использование некачественной топливной смеси.
- Расход топлива и увеличение выхлопа. Выхлопных газов становится больше по причине неполного сгорания топлива. Чаще всего данная проблема может возникнуть из-за перенасыщения горючим.
Могут появиться и другие поломки, например, засор из-за повреждения воздушного фильтра или образование окалины. Причины могут быть связаны с тем, что при длительном простое в топливном баке остается бензин. Это связано с тем, что горючее выдыхается, чем и портит устройство.
Независимо от причины потребуется ремонт карбюратора, который чаще всего сводится к регулировке. Способ выполнения данной процедуры зависит от модели бензопилы, однако можно придерживаться общих принципов.
Как снять карбюратор с бензопилы
Перед регулировкой нужно снять его с бензопилы Штиль. Для этого надо:
- Повернуть фиксатор влево, чтобы снять крышку.
- Снять фильтр, для чего открутить две гайки, которые его удерживают. Для простоты работы рекомендуется использовать специальные отвертки с подходящими насадками.
- Снять все тяги, в том числе и рычаг карбюратора.
- Снять карбюратор, а затем отсоединить топливный шланг.
Рекомендуется запоминать расположение деталей, чтобы можно было потом поставить карбюратор на место и при этом не осталось лишних крепежей или не образовалось перекосов и щелей.
Как почистить
В том случае, если бензопила глохнет на холостом ходу, необходимо разобрать деталь и прочистить его. В первую очередь это касается чистки дополнительного фильтра. Данная деталь представляет собой сеточку. Чтобы добраться до нее, нужно:
Снять самую большую крышку. Снять мембрану, которая расположена под крышкой. Очистить сеточку, что расположена в углублении
Делать это нужно предельно осторожно, поскольку сеточка может выпасть. Для чистки использовать медную проволочку. Дополнительно нужно промыть и продуть все каналы
Последняя процедура необходима, если в карбюратор не поступает бензин
Дополнительно нужно промыть и продуть все каналы. Последняя процедура необходима, если в карбюратор не поступает бензин.
Как настроить
Регулировка карбюратора бензопилы Штиль 180 проводится с целью улучшения производительности и экономии топлива.
Для регулировки своими руками нужно:
- Очистить топливную систему, в том числе бак, от остатков смеси бензина и масла. Продуть воздушный канал и фильтры.
- Настройка карбюратора бензопилы выполняется с помощью болтов Н, L и S. Болт Н управляет жиклером, обеспечивает максимальные обороты. Болт L выполняет ту же функцию, но обеспечивает минимальные обороты. Винт S отвечает за точность оборотов холостого хода. Выполнять данную процедуру нужно при выключенном двигателе.
- Отрегулировать карбюратор на бензопиле нужно путем задачи соответствующих углов поворота первых двух болтов. Задать базовые значения можно следующим образом. Первые два болта поворачивать медленно в направлении часовой стрелки, после упора вернуться назад на два оборота.
- Включить двигатель и отрегулировать зажигание на бензопиле Штиль и его карбюратора окончательно. Для этого нужно найти наибольшие обороты холостого хода путем поворота болта L в разные стороны. После того как этот максимум будет найден, болт нужно вернуть на четверть хода. В том случае, если начнет двигаться цепь, двигатель нужно остановить.
- Провести техническую проверку. В частности нужно определить максимальное количество оборотов, проверить ускорение и устойчивость двигателя на холостом ходу, а также соответствие данных параметров базовым значениям в инструкции. Качество смеси для проверки должно быть самым высоким.
Сломалась клавиша управления бензопилы STIHL 180 — как устранить
Частая поломка бензопилы STIHL, которая случается по вине оператора, это неисправность в работе механизма управления двигателем. Точнее, когда посадочное место для рычага управления обламывается ввиду своих конструктивных особенностей, для решения этой проблемы потребуется замена корпуса пилы, что сделать самостоятельно достаточно сложно. Рассмотрим алгоритм ремонта своими руками, по которому проходит замена корпуса бензопилы:
Устанавливать детали в новый корпус необходимо с соблюдением обратной последовательности. Параллельно устранению основной неисправности, можно проверить резиновое колено карбюратора, деталь, выработавшая свой ресурс и утратившая эластичность, подлежит замене.
Разборка бензопилы
Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.
Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.
Этапы разборки устройства происходят в следующем порядке:
- Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
- Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
- Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
- Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
- На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
- Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.
Ремонт стартера триммера своими руками
Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При всем этом решить делему можно 2-мя методами: поменять сломавшуюся деталь или поменять весь узел. Последний вариант обойдется дороже. Чтоб отремонтировать устройство своими руками почти всегда пригодится из инструментов только отвертка с подходящим наконечником. Ремонтные работы не займут много времени и не требуют наличия особых познаний. Довольно знать устройство, механизм работы, аспекты сборки-разборки стартера на триммере, чтоб достигнуть подходящего хорошего результата.
Другие неисправности
Время от времени после проведенного ремонта пружина как и раньше слетает. Убрать такую неисправность можно 2-мя решениями:
- Чтоб извив пружины не выскакивал из паза, необходимо воткнуть маленький кусок железной пластинки меж загибом и стеной места посадки. Это обеспечит более плотную фиксацию пружины.
- Задерживать пружину в пазу также помогает самодельное крепление. Необходимо с каждой стороны паза просверлить отверстия в катушке, в их поместить пружинный извив и кусочком проволоки его зафиксировать. Эти деяния следует выполнить так, чтоб проволока не касалась стартерной крышки и не замедляла движение шкива.
READ На Литр Бензина Сколько Нужно Масло Триммер
Натяжение пружины
После установки пружины следует ее натянуть. Для этого делают последующие деяния:
- снимают со стартерного шнура ручку;
- потом веревку вставляют в катушечный паз;
- создают натяжку пружины, вращая катушку в направлении, обратном ходу часовой стрелки (смотки);
- делают необходимое число оборотов, обозначенное в аннотации по эксплуатации к применяемой модели триммера и соответственное длине используемого шнура;
- в самом конце веревку продевают в созданное для этого отверстие, расположенное в крышке стартера;
- ставят ручку на место, фиксируя ее при помощи узла.
Если после ремонта пружина продолжает слетать, то избавиться от этого можно последующими методами:
- втиснуть подходящий по размеру кусок пластинки в паз в месте расположения пружинного крючка;
- просверлить с 2-ух сторон паза в катушке отверстия, в которые воткнуть зацеп пружины и зафиксировать его при помощи проволочки.
Ремонт сцепления: технологические нюансы
При обслуживании сцепления вы должны знать, что:
- Несколько пил имеют шайбу, которая расположена между звездочкой и сцеплением, а также звездочкой и двигателем. Имейте это в виду при ремонте;
- Специальная пружина привода масляного насоса не должна быть повреждена при разборке, а также должна вернуться в исходное положение. В противном случае цепь не получит достаточно масла или больше не будет смазываться.
READ Можно Ли Пользоваться Бензопилой При Сборе Валежника
Отремонтированный инструмент должен быть проверен на надежность стяжных болтов, подачу масла к цепи и исправное состояние двигателя (он должен плавно включаться и работать ровно). Только тогда он может работать.
Источник
Многих пользователей интересует вопрос, как снять сцепление на бензопиле. Для этого вам понадобятся специальные инструменты и руководство по ремонту.
Проверка системы зажигания
При различных поломках оборудования всегда необходимо обращать внимание на свечу зажигания. Для этого аккуратно соединяют провода, а потом выворачивают элемент при помощи соответствующего ключа
Затем нужно оценить состояние свечи.
Если она сухая, то это свидетельствует о непопадании топлива в цилиндр. Соответственно, проблема не связана со свечой.
В случае когда такой элемент забрызган топливом, стоит убедиться в правильности запуска карбюратора. Это же касается и регулировки. Саму свечу аккуратно протирают, а затем перекрывают подачу бензина и запускают стартер. Это поможет избавиться от излишков топлива и заодно провентилировать камеру сгорания. После этого свечу вкручивают на место и опять запускают механизм.
Если на данном элементе виден черный нагар, то, скорее всего, в процессе использования бензопилы Штиль применялось некачественное масло. Также причиной может быть неправильное соотношение топлива и масла или некорректная регулировка карбюратора. В данной ситуации свечу аккуратно промывают, затем устраняют острым ножом или иглой нагар и протирают электроды
В процессе проверки свечи важно убедиться в том, что расстояние между электродами составляет не более 0,5–0,65 мм.
Как уже упоминалось ранее, при осмотре на свече можно заметить черный нагар. В таком случае опытные мастера рекомендуют проверить, возникает ли искра. Для этой цели на свече фиксируют кабель зажигания, после чего гайку и цилиндр соединяют посредством плоскогубцев. Затем останется завести стартер бензопилы. Если искра не возникает, придется выполнить замену свечи. В ситуации когда использование нового элемента оказывается также безрезультатным, необходимо проверить высоковольтные провода и соединение со свечой.
Неисправности карбюратора
Если вами была приобретена бензопила «Штиль 180», неисправности и ремонт карбюратора вы сами можете обнаружить и осуществить. Если инструмент перестал заводиться, стал глохнуть и не в состоянии поддерживать мощность, а также не удерживает холостые обороты, то причиной поломок может выступить карбюратор. В процессе эксплуатации он довольно часто оказывается засорен грязью, пылью или опилками. Устранить проблему можно методом его чистки.
Неисправности карбюратора бензопилы «Штиль 180» решаются после подготовки некоторых инструментов, среди них:
- кисть;
- головка на 8;
- крестовая отвертка;
- бензин.
Кистью можно будет очистить пыль и грязь. Затем следует снять крышку и фильтр. Две гайки воздушного фильтра откручиваются, что позволит снять корпус воздухосборника. Теперь вы сможете увидеть карбюратор. Опустив заслонку вниз, необходимо снять рычаг акселератора.
Для того чтобы сдвинуть карбюратор с места, необходимо снять рычаг подсоса и закрыть его. Теперь следует снять провод остановки двигателя и потянуть его на себя. Пластиковый рычаг снимается, на него фиксируется провод. Карбюратор на этом этапе можно будет освободить и вынуть для прочистки. Лучше всего использовать для этого компрессор, однако если его нет в наличии, промывку можно осуществить и чистым бензином.
Рассматривая основные неисправности бензопилы «Штиль 180», вы должны знать, что не стоит забывать о топливном фильтре. Его снимают и продувают топливный шланг. Теперь можно всё собрать в обратном порядке. Если после сборки карбюратора инструмент всё равно плохо заводится, а глушитель вырабатывает дым, то была потеряна пружина под рычагом иглы. Из-за ее отсутствия игла не запирает подачу топлива. Вследствие этого свеча оказывается залита бензином. Для устранения данной проблемы необходимо отыскать пружину и установить ее на место.
Ремонт карбюратора бензопилы Штиль 180
К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.
Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать
Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает
Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.
Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:
- Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
- Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
- Снимаем тягу газа (дроссельной заслонки) карбюратора.
- Отсоединяем трос от рычага управления
- Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
- Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.
Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.
Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.
После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.
Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:
- Откручиваем винт.
- Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
Под мембраной должно быть все чисто
На мембране также не должно быть грязи
- Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
- Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта
- Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
- Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
- Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
- Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
- Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.
Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.
