Двигатель ИЖ Юпитер

В 1961 году выпущен Ижевский мотоцикл под названием Юпитер. Появилось новое семейство ИЖ Юпитер. Конструкция схожа с мотоциклом ИЖ-56 выпускаемым ранее. Существенным отличием его является установка двухцилиндрового двигателя. Кроме того, внесены некоторые изменения в муфту сцепления, устройство переключения передач и электрооборудование. В передней части картера находятся две кривошипные камеры, а в задней размещена коробка передач. Кривошипные камеры закрыты крышками и в каждой из них установлены коленчатые валы на шарикоподшипниках, которые предохранены от осевого смещения стопорными кольцами. Полуоси коленчатых валов уплотнены сальниками. Под левой крышкой картера установленной на прокладке, размещаются передняя цепная передача, сцепление и пусковой механизм. Коленчатые валы соединены между собой выносным маховиком. На конусе полуоси правого коленчатого вала устанавливаются ротор генератора и кулачок прерывателя. Корпус генератора установлен на картере. Поршни двигателя соединены с шатунами коленчатых валов с помощью поршневых пальцев, которые предохранены от осевого смещения стопорными кольцами. Цилиндры двигателя имеют алюминиевые рубашки и чугунные гильзы. Головки цилиндров изготовлены из алюминиевого сплава и крепятся вместе с цилиндрами к картеру шпильками.

Моторная часть

Моторная часть двигателя состоит из цилиндро-поршневой группы, кривошипного механизма и картерной группы.

Моторная часть ИЖ Юпитер: 1 – крышка генератора; 2 – крышка картера правая; 3 – генератор; 4 – уплотнение правое с крышкой; 5 – вал коленчатый правый; 6 – половина картера правая; 7 – маховик; 8 – уплотнение коленчатого вала; 9 – крышка кривошипной камеры; 10 – вал коленчатый левый; 11 – уплотнение левое; 12 – половина картера левая; 13 – звездочка коленчатого вала; 14 – крышка картера левая; 15 – цилиндр; 16 – головка цилиндра; 17 – поршень; 18 – свеча зажигания; 19 – шатун; 20 – шпилька.

Детали двигателя ИЖ Юпитер

Детали двигателя: 1 – патрубок цилиндра; 2 – прокладка цилиндра; 3 – цилиндр левый; 4 – шпилька; 5 – головка цилиндра левая; 6, 12 – шайбы; 7 – гайки; 8 – кольцо стопорное; 9 – поршень; 10 – кольцо поршневое; 11 – щека левая коленчатого вала; 13 – шатун; 14 – щека правая коленчатого вала; 15 – маховик; 16 – втулка; 17 – палец поршня; 18 – вал коленчатый; 33 – болт крепления маховика; 34 – палец кривошипа; 35 – подшипник игольчатый.

Муфта сцепления

Схема муфты сцепления ИЖ Юпитер

Муфта сцепления мотоцикла ИЖ-Юпитер отличается от муфты сцепления мотоцикла ИЖ-56 установкой шарикоподшипника и регулировочного винта 31 с контргайкой 32.

Пусковой механизм

Механизм переключения передач

Находится внутри коробки передач, а рычаг управления с левой стороны двигателя. В нем изменено устройство привода сектора переключения и вилок, которые работают непосредственно на червячном валике. При не четкой работе переключателя. Разобрать двигатель и все детали переключения промыть и проверить на износ и сколы. Неисправные заменить.

Механизм переключения передач ИЖ Юпитер: 4 – педаль переключения; 25 – пружина механизма переключения передач; 26 – сектор переключения передач; 27 – поводок механизма; 28 – вал; 32 – вал червячный; 33 – вилка переключения второй и четвертой передач; 34 – вилка переключения первой и третьей передач; 36 – пружина фиксатора; 37 – стойка контакта нейтрали; 38 – флажок контакта нейтрали; 39 – анкер переключения.

Коробка передач

Схема коробки передач ИЖ Юпитер: 1 – первичный вал; 2 – вторичный вал; 3 – промежуточный вал; 4 – опорные шариковые подшипники валов; 5 – роликовый подшипник вторичного вала; 6 – шестерни коробки передач; 7 – сальник вторичного вала; 8 – звездочка.

Схема двигателя

Схема блок двигателя с коробкой передач, сцеплением и генератором: 1 – свеча; 2 – головка цилиндра; 3 – цилиндр; 5 – поршень; 6 – поршневое кольцо; 7 – перепускной канал; 8 – поршневой палец; 9 – втулка верхней головки шатуна; 10 – шатун; 11 – крышка кривошипной камеры левая; 12 – ведущая звездочка; 13 – шарикоподшипник; 14 – сальник; 15 – полуось коленчатого вала левая; 16 – роликоподшипник нижней головки шатуна; 17 – палец кривошипа; 18 – пружина сцепления; 19 – крышка люка; 20 – регулировочный винт сцепления; 21 – нажимной диск сцепления; 22 – внутренний барабан; 23 – педаль переключения передач; 24 – педаль пускового механизма; 25 – левая крышка картера; 26 – диски сцепления; 27 – наружный барабан сцепления; 28 – сектор пускового механизма; 29 – пружина; 30 – шестерня пускового механизма; 31 – шарикоподшипник; 32 – левая половина картера; 33 – вилка переключения передач; 34 – валик переключения передач; 35 – сектор переключения передач; 36 – валик механизма переключения передач; 37 – шпилька крепления; 38 – правая половина картера; 39 – головка цилиндра правая; 40 – цилиндр правый; 41 – маховик; 42 – крышка кривошипной камеры правая; 43 – прокладка цилиндра; 44 – сальник правый; 45 – генератор; 46 – ось коленчатого вала правая; 47 – крышка картера правая; 48 – крышка генератора; 59 – кулачок прерывателя; 50 – центральный болт крепления якоря; 51 – звездочка; 52 – сальник; 53 – роликоподшипник; 54 – вторичный вал; 55 – сальник; 56 – первичный вал; 57 – шток выжима сцепления; 58 – рычаг выжима сцепления; 59 – гайка крепления звездочки; 60 и 61 – шестерни коробки передач; 62 – кулачок троса сцепления; 63 – кулачок автомата сцепления; 64 – пружина.

Отличительная особенность двухтактного мотоциклетного двигателя иж юпитер 5

Состоит в том, что он не имеет клапанов . Впуск свежей горючей смеси в

цилиндр происходит через продувочное окно, а выпуск отработавших газов через выпускное окно. Поршень, двигающийся внутри цилиндра, открывает

и закрывает продувочное и выпускное окна.

Количество окон может быть различным.

Например, мотоцикла ИЖ-Планета-2 имеет два выхлопных и два продувочных окна.

Вторая особенность двухтактного мотоциклетного двигателя – герметически изолированная от наружного (атмосферного) воздуха камера

Кривошипного механизма, выполняющая роль продувочного насоса и, наконец , управляет открытием и закрытием окон, осуществляя газораспределение.

Рассмотрим работу двигателя. Поршень движется вверх и сжимает в рабочем пространстве рабочую смесь .Продувочные и выпускное окна при этом закрыты. Нижняя кромка поршня закрывает впускное окно ,соединяющее плоскость кривошипной камеры с карбюратором .К моменту открытия окна в кривошипной камере образуется разряжение (вследствие увеличения объема камеры при движении поршня к верхней мертвой точки).

Электрооборудование мотоцикла ИЖ Юпитер

Электрооборудование мотоцикла ИЖ Юпитер отличается только установкой генератора Г-36М2.

Схема электрооборудования мотоцикла ИЖ Юпитер:

Мотоцикл ИЖ Юпитер К с увеличенным передаточным отношением в задней передаче. Ведущая звезда установлена с меньшим диаметром и меньшим количеством зубьев. Наличие коляски заставило производителя увеличить тяговитость, но уменьшить скорость до 80 км/час.

Мотоцикла ИЖ-Юпитер с коляской

Боковой прицеп мотоцикла ИЖ Юпитер К рассчитан на грузоподъемность в 100 кг. Рама выполнена из труб. Кузов металлический. Подвеска колеса применена торсионного типа, пружинная. Тормоза на колесе бокового прицепа нет.

Схема электрооборудования мотоцикла ИЖ Юпитер c коляской.

В схему электрооборудования внесены не большие изменения. Предусмотрена установка габаритного фонаря 20 на боковой прицеп. Генератор мощностью 45 ватт вырабатывает, напряжение 6 вольт. Имеется аккумулятор и регулятор напряжения.

Источник

Принцип работы двигателя иж юпитер 5

Двигатель внутреннего сгорания мотоцикла иж юпитер 5 состоит из следующих систем и механизмов:

2. Газораспределительный механизм

. Подает в необходимый момент времени рабочую смесь в камеру сгорания и удаляет из нее отработавшие газы. В двухтактных двигателях роль подобного приспособления несут цилиндр и поршень.

3. Система зажигания

необходима для зажигания сжатой смеси в цилиндре мотора.

4. Система питания

готовит рабочую смесь горючего с воздухом, требуемую для работы движка.

5. Смазка

. В двухтактных двигателях ИЖ-П3, ИЖ-Ю3 отдельно взятой системы смазывания не существует. Масло подается в цилиндр одновременно с горючим.

Основной узел ДВС — КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ (рис. 10, 12, 13), состоящий из коленчатого вала 15, шатуна 4, поршня 2. Коленчатый вал в картере двигателя смонтирован на подшипниках. Нижняя головка шатуна опирается через роликовый шарикоподшипник 7 на кривошипный палец б коленчатого вала. Коленчатый вал выполняет вращательное движение. Верхняя головка шатуна шарнирно связана с поршнем через поршневой пальцец 11. Она совершает возвратно-поступательный ход одновременно с поршнем.

Давление газов сквозь поршневой палец поступательно передвигающегося поршня переходит к шатуну, начиная от него кривошипному пальцу коленчатого вала. Непосредственно под влиянием данного усилия коленчатый вал начинает вращаться. Таким образом осуществляется в ДВС перерабатывание тепловой энергии горючего в силу движения.

Мотоцикл оснащен двухтактным двигателем. Роль газораспределительного механизма (ГРМ) в нем ложится на поршень. В стакане цилиндра находятся специальные окна, соединенные с карбюратором, глушителем и картером. Газораспределение осуществляется при помощи движения поршня, который, двигаясь внутри цилиндра последовательно закрывает/открывает данные окна.

Верхняя мертвая точка (ВМТ)

, положение при котором поршень находится на максимальном удалении при вращении от коленчатого вала, соответственно, обратное положение нижней мертвой точкой
(НМТ)
. Расстояние которое проходит поршень в цилиндре от ВМТ до НМТ носит определение ход поршня. За один ход поршня коленчатый вал поворачивается на 180 градусов. Технический процесс, совершаюшийся в моторе во время одного хода поршня носит название такт.

Процесс во время первого такта.

Во время движения поршня от нижней мертвой точке к верхней в камере кривошипного механизма образуется вакуум, и после открытия впускного окна горючая смесь из карбюратора попадает в кривошипную камеру (рис. 11а). Кривошипная камера представляет собой пространство межу герметичным корпусом картера двигателя и цилиндром, вернее до внутренней поверхности поршня. Когда поршень идет вверх, над поршнем происходит сжатие попавшей ранее горючей смеси, которая в момент подхода к ВМТ воспламеняется искрой от свечи зажигания. Одновременно происходит разрежение в кривошипном механизме с обратной стороны поршня.
Работа во втором такте.
Рабочая смесь воспламеняется до температуры 2000 – 2500 градусов цельсия, что приводит к расширению газов и увеличению давления в цилиндре до 25 кгсм2. За счет увеличения объема газов поршень резко идет вниз к НМТ. В это момент осуществляется рабочий ход поршня. Поршень давит на шатун, заставляя вращаться коленчатый вал. В это момент времени, после закрытия впускного окна во время движения поршня, наблюдается сжатие рабочей смеси в кривошипной камере(рис. 11 б). Последующий ход поршня открывает выпускные окна, и отработанные газы выходят наружу через глушитель. Одновременно отрываются перепускные окна, и новая порция горючей смеси из картера попадает в камеру сгорания, одновременно продувая цилиндр от отработавших газов(рис. 11в).

Механизм коробки передач; 37 — 38 вилки переключения скоростей; 39 — сектор переключения передач; 40 – ось механизма переключения передач; 41- болт; 42- правая половина картера двигателя; 43 — пружина; 44 — кулачок автомата сцепления; 45 — вал переключения передач; 46 — рычаг троса сцепления; 50- гайка крепления звездочки; 51 — рычаг автомата выжима сцепления; 52 — щиток выжима сцепления; 53 — первичный вал; 54 колпачок; 55 — вторичный вал; 56- роликоподшипник № 192906; 57 — сальник вторичного вала; 58 — звездочка вторичного вала; 59 центральный болт крепления генератора; 60 — кулачок прерывателя; 61 — крышка генератора; 62 — правая крышка картера двигателя; 63- правая полуось коленчатого вала; 64 — генератор; 65 — сальник правый; 66- прокладка цилиндра; 67 — правая крышка кривошипной камеры; 68 — маховик; 60 — цилиндр правый; 70 — правая головка цилиндра.

В состав ДВС входят следующие детали: подшипники верхней и нижней головки с шатуном, коленчатый вал с маховиками и подшипниками полуосей, картер с сальниками (рис. 12, 13).

32, 39, 40, 42 — шестеренки коробки передач; 33 — вилка переключения передач; 34 — упор переключения передач; 35 — вал переключения передач; 36 — крышка коробки передач; 37 — установочная втулка; 38 — правая крышка; 41 — промежуточный вал; 43 — шарикоподшипник № 203; 44 — роликоподшипник № 192906К1; 45 — вторичный вал; 46 — первичный вал; 47 — регулировочный винт сцепления; 48 — шарик червяка; 49 — червяк сцепления; 50 — колпачок гайки вторичного вала; 51 — сальник вторичного вала; 52 звездочка вторичного вала; 53 — генератор; 54 правый сальник; 55 роликоподшипник № 2505К; 5б — коленчатый вал; 57 — прокладка; 58 — перепускной канал; 59- выхлопное окно; 50 — декомпрессор.

ШАТУН необходим для передачи усилия от поршня к коленчатому валу. В двигателе ИХ-ЮЗ шатун выполнен из стали марки 12ХН2А, в двигателе ИЖ-ПЗ используется сталь марки 45. Наружная обойма роликового подшипника шатуна двигателя ИЖ-ПЗ – втулка из стали ШХ 15, имеющая твердость НRС 58 – 62, достигающуюся термической обработкой. В нижней головке шатуна выполнены специальные вырезы, необходимые для смазки подшипника. Палец кривошипного механизма служит внутренней обоймой подшипника. В качестве материала сепаратора подшипника для двигателей ИЖ-ЮЗ, ИЖ-ПЗ применяется алюминиевый сплав Д 16 Т. В более ранних моделях эта деталь была выполнена из латунного сплава. Применение алюминия увеличило срок службы механизма. В качестве подшипника для поршневого пальца используется бронзовая втулка, запрессованная в верхней головке шатуна.

Как разобрать двигатель ИЖ Юпитер 5

Итак, разборка двигателя ИЖ Юпитер 5 включает в себя следующие этапы:

1. Для начала нужно отмыть потрудившееся на славу сердце мотоцикла. Промыть нужно как можно тщательнее, поскольку грязь не должна в итоге оказаться внутри двигателя, иначе большая часть трудов, скорее всего, пойдет насмарку.
2. Возьмите листок с ручкой, чтобы по ходу работы записывать расположение деталей и порядок их установки. Все болты, шпильки и шпонки имеют свое место и порядок закручивания. Поэтому не нужно разбрасывать их в разные стороны, а лучше складывать по мере разбора.

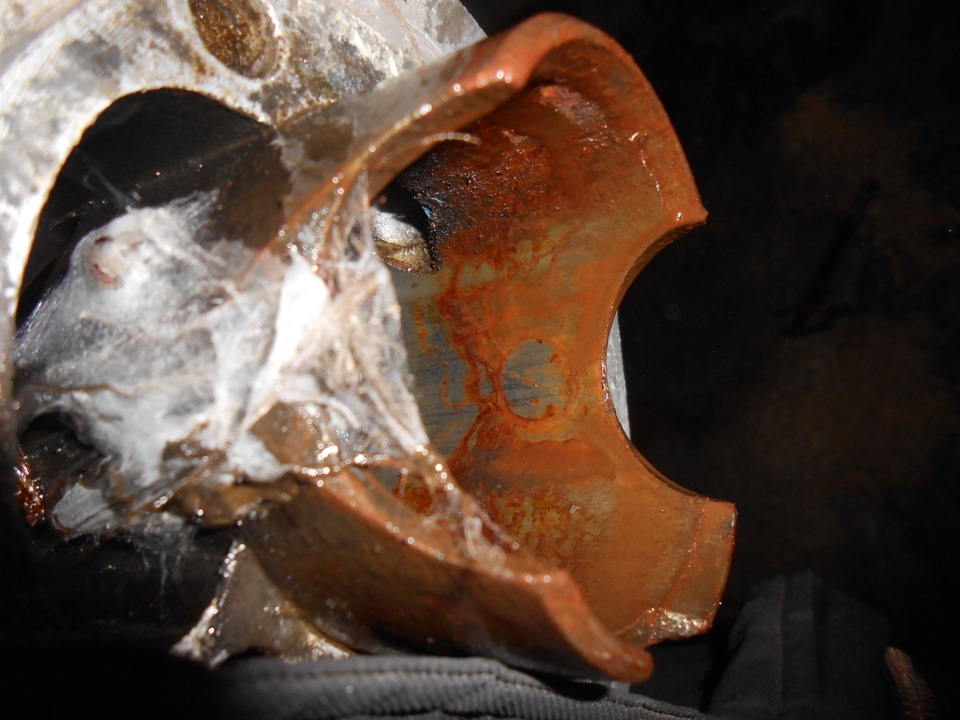

3. Необходимо стянуть трубку выпуска. Не выбрасываем ее далеко, привяжите к чему-нибудь крепкому.

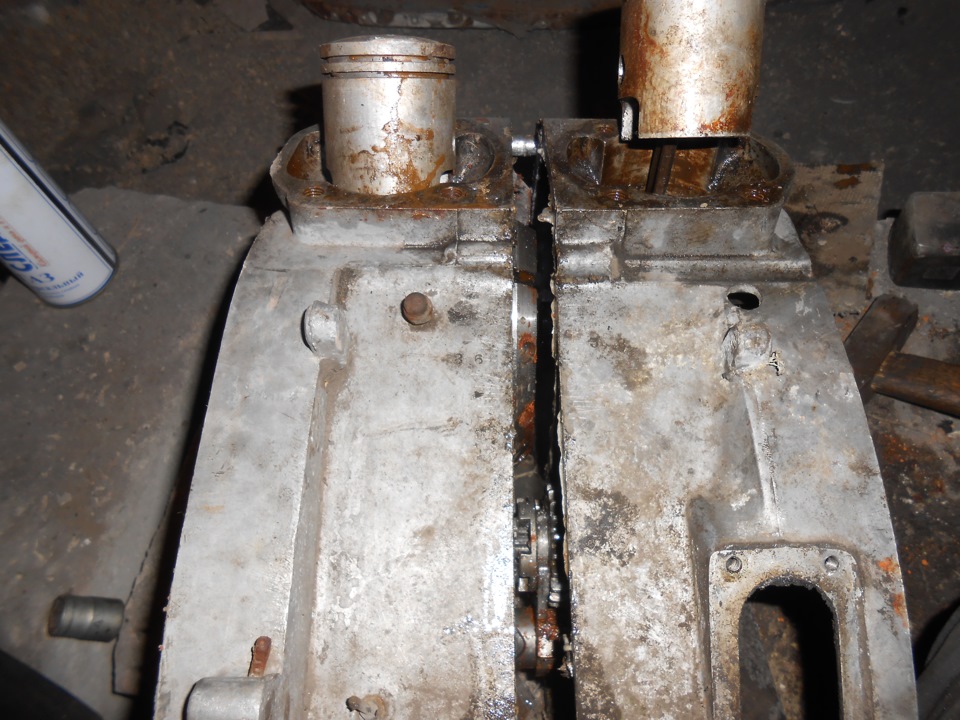

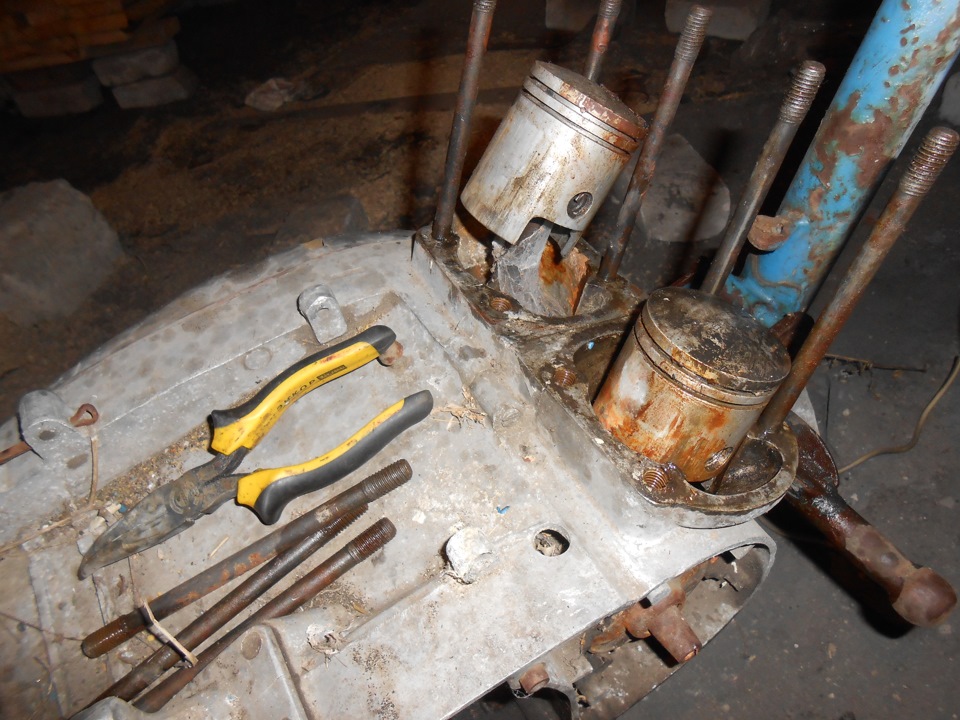

4. Отвернув 4 гайки, снять крышки цилиндров и сами цилиндры, осторожно, не повредите прокладки. Если повредили прокладки, тогда нарушится давление внутри двигателя.

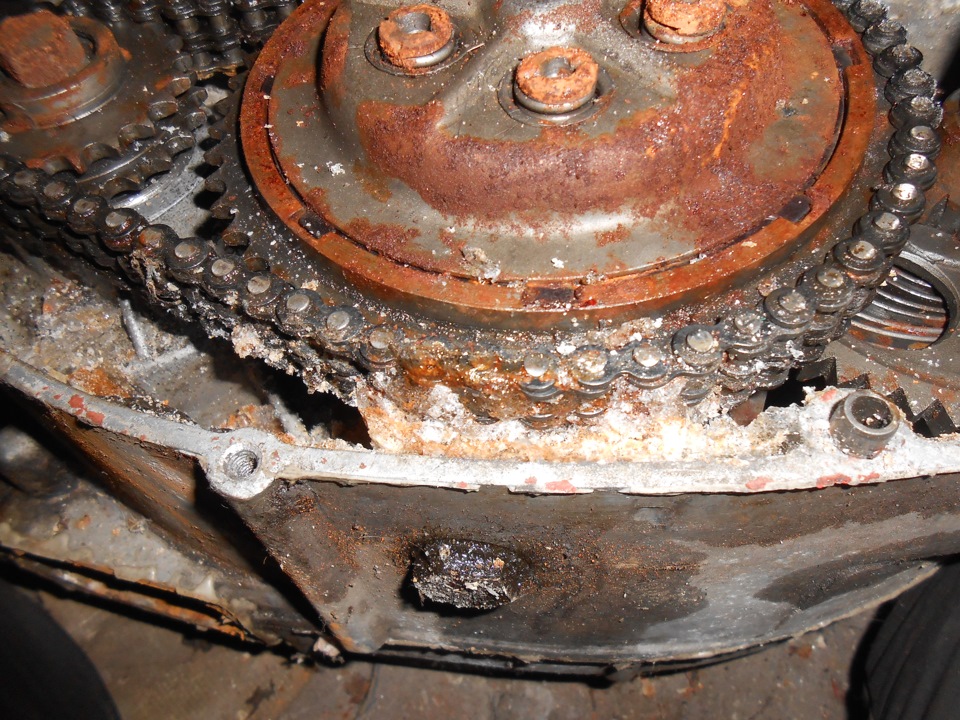

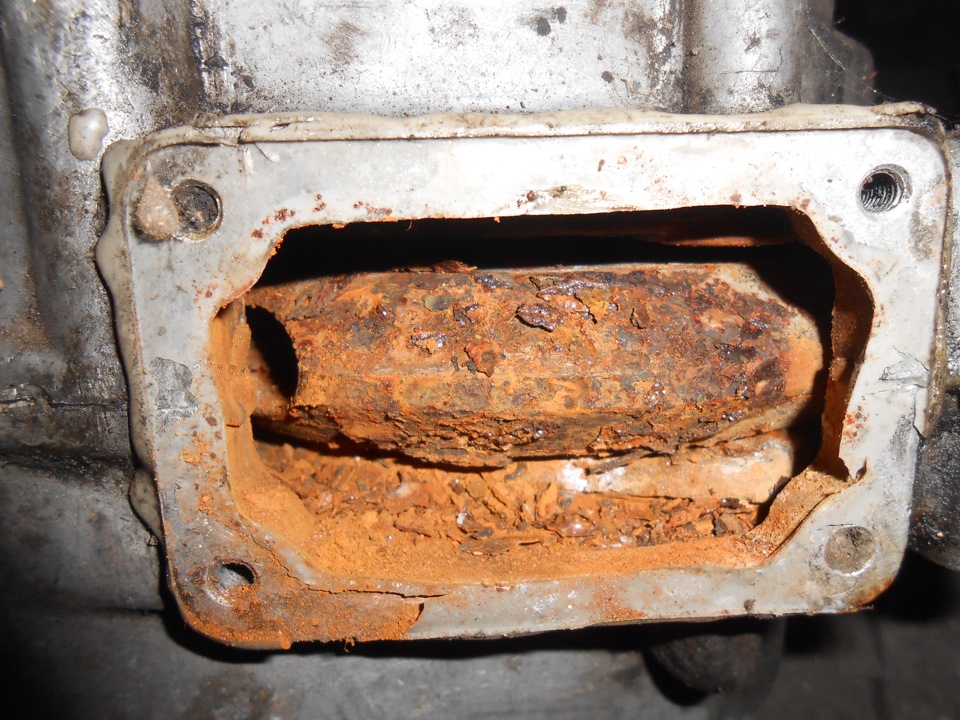

5. Теперь необходимо стянуть трубку на чехле цепи. Выбиваем шпильку спереди двигателя наполовину. Важно не погнуть ее, иначе придется искать новую.
6. Отворачиваем гайки, вынимаем болт, закрепляющий двигатель сзади. Детали лучше раскладывать группами, чтобы не потерять и не перепутать.
7. Отворачиваем семь болтов закрепляющих поддон, снимаем пластину выносящего маховика и прокладку, фиксируем двигатель. Зафиксировать двигатель лучше на верстаке, если его нет, то массивный стол подойдет.
8. Торцевым ключом и длинной прочной монтировкой ослабляем болт, скрепляющий выносящий маховик. Будьте осторожны, не сорвите резьбу на шляпке – это сильно усложнит задачу.
9. Отсоединяем половинки картера. Не убираем их далеко, они скоро пригодятся.
10. Снимаем выносящий маховик и шпон.

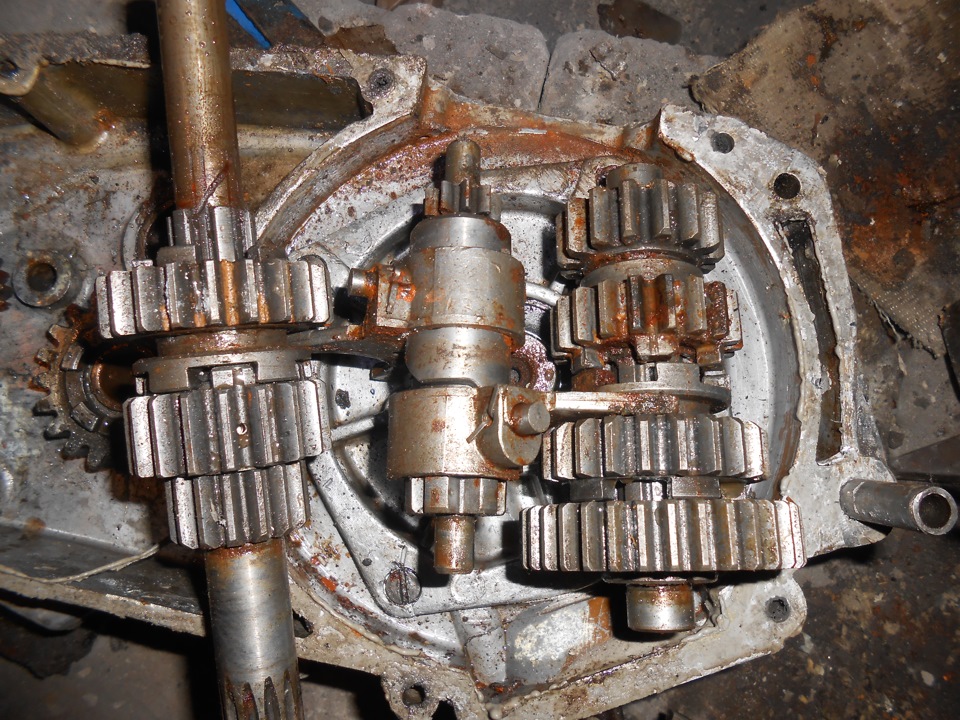

11. Вынимаем средний и передний валы, копирный вал, запоминаем место установки регулировочных шайб. Важно запомнить их точное расположение, иначе потом произойдет нестыковка деталей.
12. Выворачиваем шпильки, закрепляющие крышки кривошипных камер, снимаем крышки с кольцами. Шпильки довольно хрупкие, если сломаете их, пока выкручиваете, достать будет сложно.

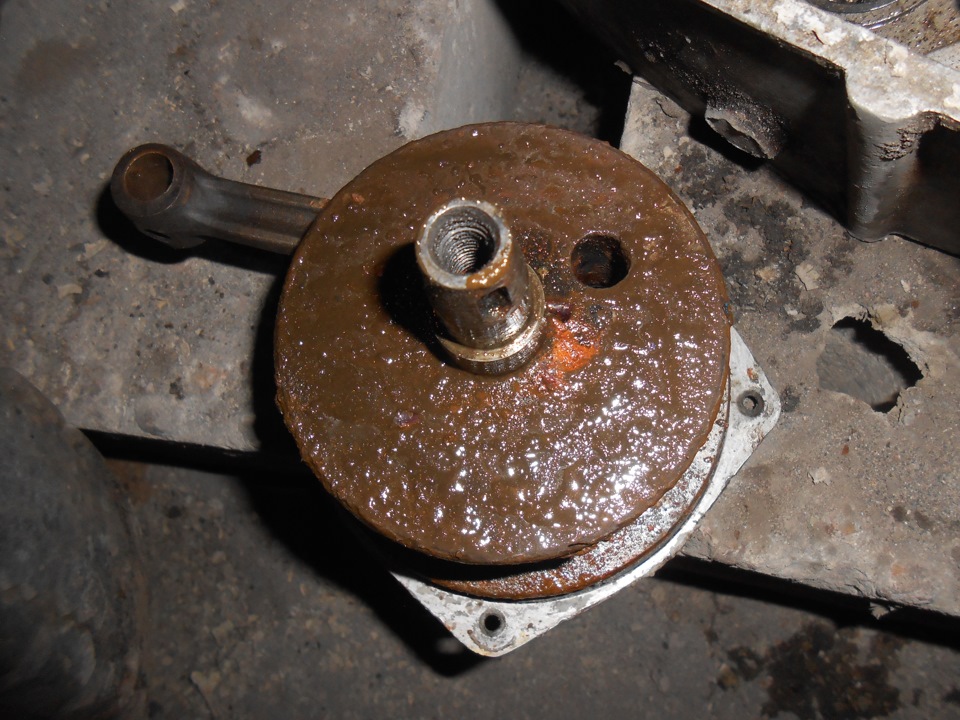

13. Вынимаем коленвалы из половинок поддона.
14. Вытягиваем подшипники половинки картера. Не погните картер, иначе ваше масло будет расходоваться очень быстро.

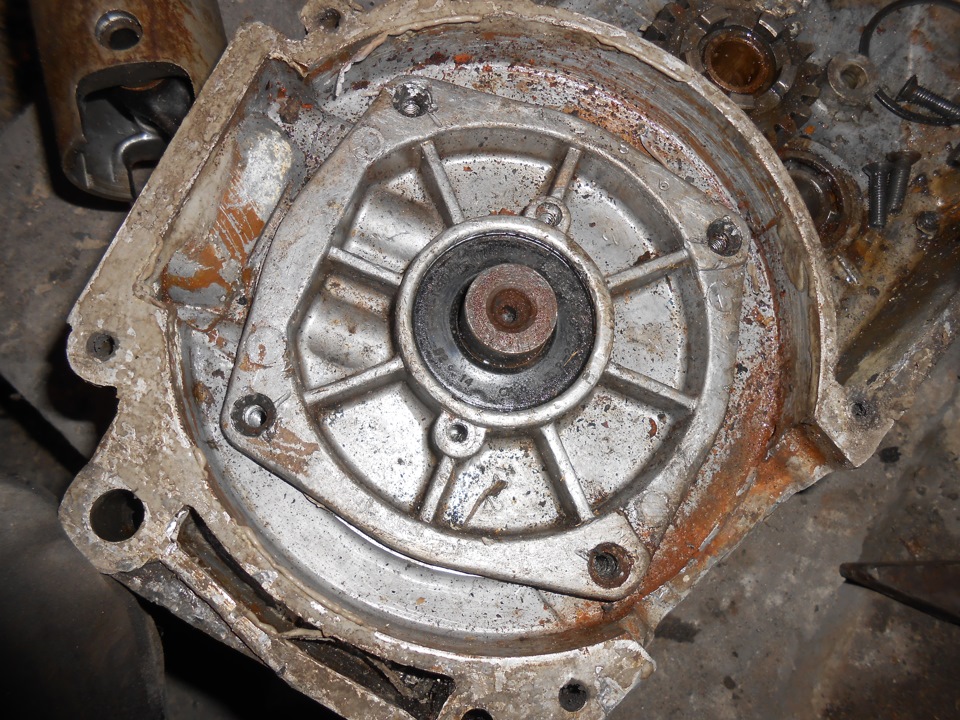

15. Отворачиваем винты и обойму с сальником коленвала.
16. Вынимаем установочные кольца и выбиваем сальники.

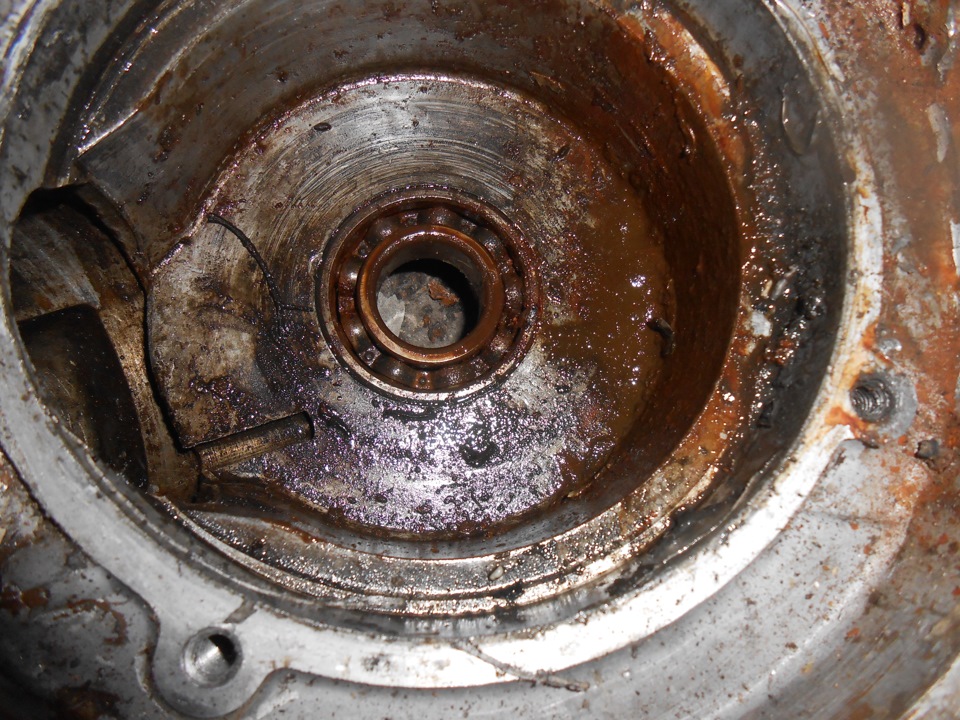

17. Выбиваем подшипник правой половинки поддона.
18. Разборка двигателя ИЖ Юпитер закончена.

Теперь, когда вы посмотрели на все детали изнутри и нашли проблему, меняем поломанную деталь. Самый простой способ заглянуть в интернете на сайт продаж запчастей. Можно найти и на обычном городском рынке (барахолке). Перед тем, как собрать двигатель ИЖ Юпитер 5, тщательно осмотрите его поверхность на предмет поиска сколов, трещин, выработки еще раз.

После того, как вы выбросили сломанную деталь и воткнули вместо нее новую, блестящую, необходимо вернуть все как было. Сборка двигателя ИЖ Юпитер 5 немногим сложнее разборки. Собирается все в обратном порядке.

Как видите, ничего сложного в этом нет. Другое дело, если вы хотите добавить своему любимцу пару лошадок. Тогда придется немного попотеть, ведь тюнинг двигателя ИЖ Юпитер потребует от вас капельку терпения.

Для начала стоит разобраться в особенностях мотоцикла. ИЖ Юпитер-5 – техника, предназначенная для дорожного передвижения с разным покрытием. Можно присоединить коляску и грузовой модуль. Внешний вид Юпитер-5 отличается строгой классикой, присущей советскому времени, но при этом она обладает своей индивидуальностью.

Востребованность данной модели заключается в небольших габаритах мотоцикла, а также в приличной для того времени мощности. Двигатель этого мотоцикла имеет два цилиндра и два такта. Расположение цилиндров рядное. Максимальная развиваемая мощность достигает 25 лошадей, что на 3 больше одноцилиндрового ИЖ Планета-5. Такой двигатель позволяет мотоциклу передвигаться с максимальной скоростью 120 км/ч, при этом он имеет небольшой расход топлива.

Выгодно отличают байк способность к эксплуатации даже в жестких климатических условиях. Он совершенно не прихотлив: может завестись как в -30 градусов, так и в жару за +40, не боится дождя и грязи. Однако передвижение по грунту во время дождя, дается не так легко, как хотелось бы. В отличие от «Планеты», во время поездки не ощущается лишняя вибрация, движение проходит динамично и очень плавно.

Производить ИЖ Юпитер-5 в 1985 году начал Ижевский машиностроительный завод, поэтому запчасти всегда есть в наличии. Однако качество оставляет желать лучшего, из-за чего детали быстро изнашиваются и мотоциклу требуется довольно регулярный ремонт. Иногда для нахождения причины поломки, приходится разобрать половину того, о чем и не знал. Благо, в ИЖе все довольно просто и починку можно выполнить в домашних условиях. Ремонт двигателя ИЖ Юпитер 5 дело нехитрое, но если вы собираетесь ездить на этом мотоцикле часто, то не стоит пренебрегать правильностью выполнения работы.

К основным проблемам Юпитера-5 можно отнести текущие амортизаторы и цилиндры, попеременно отказывающие в работе двигателя. Если вы сталкивались с подобными проблемами, тогда статья может помочь вам в решении одной из назойливых проблем.

[sc:ads3]

Итак, разборка двигателя ИЖ Юпитер 5 включает в себя следующие этапы:

1. Для начала нужно отмыть потрудившееся на славу сердце мотоцикла. Промыть нужно как можно тщательнее, поскольку грязь не должна в итоге оказаться внутри двигателя, иначе большая часть трудов, скорее всего, пойдет насмарку.
2. Возьмите листок с ручкой, чтобы по ходу работы записывать расположение деталей и порядок их установки. Все болты, шпильки и шпонки имеют свое место и порядок закручивания. Поэтому не нужно разбрасывать их в разные стороны, а лучше складывать по мере разбора.
3. Необходимо стянуть трубку выпуска. Не выбрасываем ее далеко, привяжите к чему-нибудь крепкому.
4. Отвернув 4 гайки, снять крышки цилиндров и сами цилиндры, осторожно, не повредите прокладки. Если повредили прокладки, тогда нарушится давление внутри двигателя.
5. Теперь необходимо стянуть трубку на чехле цепи. Выбиваем шпильку спереди двигателя наполовину. Важно не погнуть ее, иначе придется искать новую.
6. Отворачиваем гайки, вынимаем болт, закрепляющий двигатель сзади. Детали лучше раскладывать группами, чтобы не потерять и не перепутать.
7. Отворачиваем семь болтов закрепляющих поддон, снимаем пластину выносящего маховика и прокладку, фиксируем двигатель. Зафиксировать двигатель лучше на верстаке, если его нет, то массивный стол подойдет.
8. Торцевым ключом и длинной прочной монтировкой ослабляем болт, скрепляющий выносящий маховик. Будьте осторожны, не сорвите резьбу на шляпке – это сильно усложнит задачу.
9. Отсоединяем половинки картера. Не убираем их далеко, они скоро пригодятся.
10. Снимаем выносящий маховик и шпон.
11. Вынимаем средний и передний валы, копирный вал, запоминаем место установки регулировочных шайб. Важно запомнить их точное расположение, иначе потом произойдет нестыковка деталей.
12. Выворачиваем шпильки, закрепляющие крышки кривошипных камер, снимаем крышки с кольцами. Шпильки довольно хрупкие, если сломаете их, пока выкручиваете, достать будет сложно.
13. Вынимаем коленвалы из половинок поддона.
14. Вытягиваем подшипники половинки картера. Не погните картер, иначе ваше масло будет расходоваться очень быстро.
15. Отворачиваем винты и обойму с сальником коленвала.
16. Вынимаем установочные кольца и выбиваем сальники.
17. Выбиваем подшипник правой половинки поддона.
18. Разборка двигателя ИЖ Юпитер закончена.

Теперь, когда вы посмотрели на все детали изнутри и нашли проблему, меняем поломанную деталь. Самый простой способ заглянуть в интернете на сайт продаж запчастей. Можно найти и на обычном городском рынке (барахолке). Перед тем, как собрать двигатель ИЖ Юпитер 5, тщательно осмотрите его поверхность на предмет поиска сколов, трещин, выработки еще раз.

После того, как вы выбросили сломанную деталь и воткнули вместо нее новую, блестящую, необходимо вернуть все как было. Сборка двигателя ИЖ Юпитер 5 немногим сложнее разборки. Собирается все в обратном порядке.

Как видите, ничего сложного в этом нет. Другое дело, если вы хотите добавить своему любимцу пару лошадок. Тогда придется немного попотеть, ведь тюнинг двигателя ИЖ Юпитер потребует от вас капельку терпения.

Ремонт

После того как агрегат выпотрошен, можно начинать определяться с деталями, подлежащими замене. Как правило, приходится покупать комплект регулировочных шайб, набор прокладок и герметик. Это в том случае, если нет более серьезных поломок. После того как вы определились с заменяемыми элементами, потребуется провести регулировку оси червячного вала, а после окончательной сборки – зазор по оси первичного, промежуточного и вторичного вала.

На дальний уступ копирного валика надеваются регулировочные шайбы, их следует смазать специальным составом. На ближний край монтируется опорная шайба, вал ставится на свое место. Повернуть его следует таким образом, чтобы датчик нейтрала своим выступом поместился в самый глубокий паз. Затем, при помощи линейки (пока без крышки КП) на плоскости картера измеряется зазор между шайбой и щупом. Он должен быть не более 0,2 мм. В зависимости от показателя, подкладываются или убираются регуляторы. При невозможности точного выставления зазора лучше его сделать меньше.

Инструкция по сборке и разборке двигателя ИЖ Юпитер 5

Для начала стоит разобраться в особенностях мотоцикла. ИЖ Юпитер-5 – техника, предназначенная для дорожного передвижения с разным покрытием. Можно присоединить коляску и грузовой модуль. Внешний вид Юпитер-5 отличается строгой классикой, присущей советскому времени, но при этом она обладает своей индивидуальностью.

Востребованность данной модели заключается в небольших габаритах мотоцикла, а также в приличной для того времени мощности. Двигатель этого мотоцикла имеет два цилиндра и два такта. Расположение цилиндров рядное. Максимальная развиваемая мощность достигает 25 лошадей, что на 3 больше одноцилиндрового ИЖ Планета-5. Такой двигатель позволяет мотоциклу передвигаться с максимальной скоростью 120 км/ч, при этом он имеет небольшой расход топлива.

Выгодно отличают байк способность к эксплуатации даже в жестких климатических условиях. Он совершенно не прихотлив: может завестись как в -30 градусов, так и в жару за +40, не боится дождя и грязи. Однако передвижение по грунту во время дождя, дается не так легко, как хотелось бы. В отличие от «Планеты», во время поездки не ощущается лишняя вибрация, движение проходит динамично и очень плавно.

Производить ИЖ Юпитер-5 в 1985 году начал Ижевский машиностроительный завод, поэтому запчасти всегда есть в наличии. Однако качество оставляет желать лучшего, из-за чего детали быстро изнашиваются и мотоциклу требуется довольно регулярный ремонт. Иногда для нахождения причины поломки, приходится разобрать половину того, о чем и не знал. Благо, в ИЖе все довольно просто и починку можно выполнить в домашних условиях. Ремонт двигателя ИЖ Юпитер 5 дело нехитрое, но если вы собираетесь ездить на этом мотоцикле часто, то не стоит пренебрегать правильностью выполнения работы.

К основным проблемам Юпитера-5 можно отнести текущие амортизаторы и цилиндры, попеременно отказывающие в работе двигателя. Если вы сталкивались с подобными проблемами, тогда статья может помочь вам в решении одной из назойливых проблем.

Основные проблемы и их устранение

Разборка двигателя ИЖ Юпитер 5, видео которой представлено ниже, производится не только по мере поступления проблем, но и в целях профилактики. Например, чистка карбюратора является одним из условий поддержки стабильной работы мотора.

Схема двигателя ИЖ Юпитер 5 проста даже для неопытных мотолюбителей. Поэтому при ремонте не возникнет сложных вопросов. В большинстве случаев поломки возникают из-за халатности владельцев, неправильно эксплуатирующих мопед и не выполняющих регулярное техническое обслуживание. Например, неправильный подбор масла для того или иного времени года. Так, при износе какой-либо детали необходимо произвести ее замену.

Электрооборудование ИЖ Планета 5

Проводка ИЖ Планета 5 включает в себя:

• генератор;
• аккумулятор;
• систему зажигания;
• фонари фар;
• контрольные приборы;
• элементы коммутации.

Видео: обзор проводки ИЖ Планета 5

Снято пользователем Агроном.

Генератор

Устройство генератора ИЖ Планета 5:

• регулятор напряжения с выпрямителем БПВ-14-10 — 1;
• ротор — 2;
• статор с обмотками — 3;
• щетки токоснимателя — 4;
• кулачок системы зажигания (батарейной) — 5;
• контактный узел системы зажигания — 6.

Генератор преобразовывает механическую энергию бензинового двигателя в электрическую, чем обеспечивает зарядку аккумулятора. Переменный ток вырабатывается 3 обмотками и подается на выпрямитель, который преобразует его в постоянный. В качестве возбудителя используется дополнительная катушка.

Фотогалерея: генератор ИЖ Планета 5 и его устройство

Аккумулятор

Для снабжения всех компонентов требуется маломощный накопитель энергии именно на 12 вольт, так как в ИЖ Планета 5 отсутствует стартер. Задача свинцово-кислотного аккумулятора только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска.

Система зажигания

В ИЖ Планета 5 катушка зажигания преобразовывает низковольтное напряжение в высоковольтное и передает его на свечу. Та, в свою очередь, отвечает за искру, которая детонирует топливо. Чтобы детонация происходила только в нужном положении поршня, существует прерыватель зажигания.

В заводской комплектации в этой модели установлена классическая система зажигания, которая требует периодической зачистки контактов прерывателя и регулировки зазора между ними.

Установка бесконтактной СЖ на мотоцикл даёт:

• своевременное мощное искрообразование;
• снижение уровня вибрации;
• уменьшение расхода топлива.

Контрольные приборы

На мотоцикле стоят следующие контрольные приборы:

• тахометр, на котором находятся контрольные лампочки головного света и поворотов;
• спидометр, показывающий общий и суточный километраж;
• указатель температуры силового двигателя;
• вольтметр.

Лампы фонарей фар и приборной панели

В качестве светотехники и для подсветки приборной панели устанавливаются обычные лампы накаливания. За подачу электроэнергии с аккумулятора к лампам отвечают элементы коммутации.

В цепь головного света входят лампы:

• головного света фары (35 ватт);
• стояночного света фары (4 Вт);
• контрольная — синего цвета включения (2 ватт);
• заднего стоп-сигнала (15 Вт).

Элементы коммутации

Элементы коммутации — это различного рода переключатели, которые замыкают либо размыкают электрическую цепь. В действие могут приводиться при помощи клавиш на приборной панели (например, поворотники) либо за счет датчиков.

В ИЖ Планета 5 к элементам коммутации относятся:

• переключатели поворотов;
• клавиша сигнала;
• переключатели ближнего/дальнего света фар;
• датчик нейтральной передачи;
• замок зажигания;
• датчики ножного и ручного тормоза.

Инструменты

Из инструментов на понадобится:

1. Дрель или шуроповерт
2. Сверло по металлу на 4 — 5 мм
3. Плоский надфиль
4. Технический фен
5. Оправки. В качестве оправок можно использовать сантехнические сгоны
6. Мощная плоская отвертка
7. Рожковый или накидной ключ на 14
8. Хомут
9. Молоток или киянка
10. Масленка или шприц
11. Герметик

Регулировка карбюратора к 65

Для настройки карбюратора к 65 своими руками необходимо отрегулировать уровень горючего. Это проводится путем переворачивания изделия и замера величины расстояния от поверхности до нижней точки поплавка. Размер выдерживается 13 мм с допуском в разные стороны 1,5 мм. Когда эта величина не соответствует техническим характеристикам, то настроить ее можно путем изменения положения язычка.

Параллельно проверяется состояние поплавка. В случае нарушения его герметичности, начинается процесс переливания топлива. Проверка ведется опусканием поплавка в емкость с горячей водой. Присутствие трещины или дырки покажут пузырьки, которые появятся на поверхности.

Регулировка карбюратора к 65 сопровождается пуском с последующим прогревом двигателя. Затем, одним винтом количества смеси, устанавливается минимальное количество оборотов. Вращением второго винта делается их уровень максимально возможным. Затем идет возврат к первому регулировочному винту. С его помощью обороты вновь уменьшаются. Так процедура регулировки продолжается несколько раз.

Регулировка качество смеси проводится изменением положения иглы. Перемещение совершается при помощи замка. Когда он выдвигается вверх, зазор между иглой и поверхностью корпуса уменьшается. Смесь становится беднее. При обратном движении замка качество смеси увеличивается.

Если карбюратор к 65 не удается отрегулировать и мото не набирает достаточных оборотов, следует поменять главный жиклер. Новая деталь устанавливается с увеличенным диаметром отверстия.

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

• Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
• Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
• Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
• Пара броне-проводов из силикона с колпачками из резины;
• Модулятор — это пластинка, имеющая форму бабочки, изготавливаемая из железа.

Модулятор

Наиболее трудный этап — производство модулятора. Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника. Углы опережения зажигания должны совпадать на любом используемом цилиндре.

Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.

Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.

Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе. Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.

Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.

Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.

Помимо указанного потребуются:

• Шпилька с нанесенной резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора.Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности;
• Комплект проводов с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.

Важно

Выполняя указанные операции, следите за меткой в средней части сектора. Она должна совпадать с аналогичной риской на валу. На последнем этапе устанавливается крышка картера. При правильном проведении работ она сядет на свое место без проблем.

Необходимо смотреть, чтобы все штоки и валы совпали с родными посадочными гнездами. Они должны свободно вращаться без скрипов и заеданий. Завинчивая винты, прилагайте среднее усилие, поскольку в картере из мягкого металла легко можно сорвать резьбу. Все крепления затягиваются равномерно, во избежание перекоса.

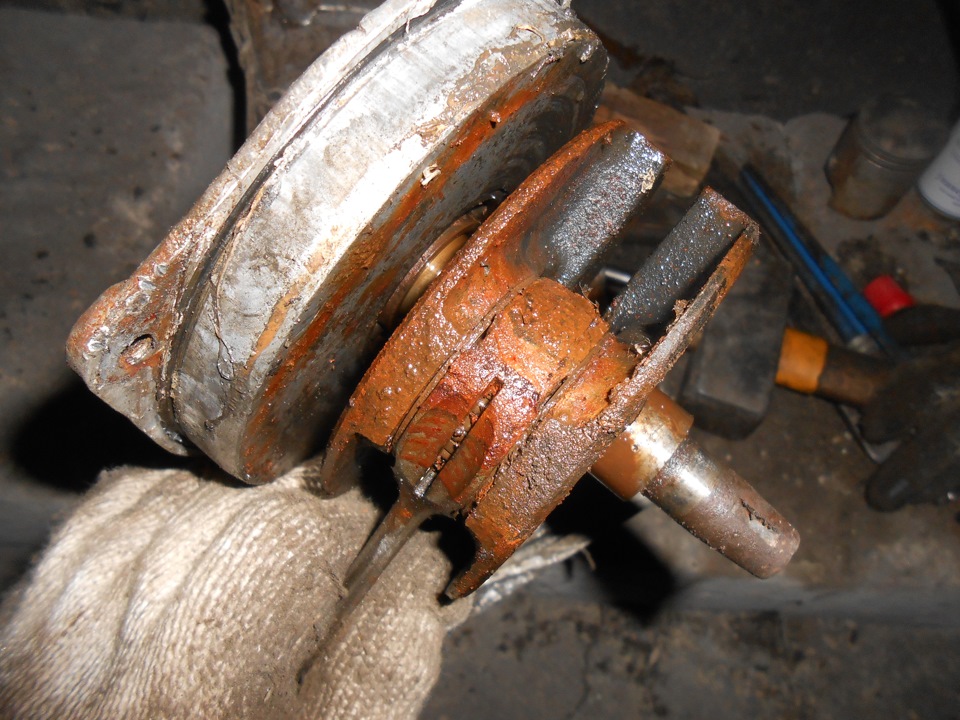

Проверка барабана корзины сцепления

Первым делом проверяем храповый механизм ножного запуска. Именно на него приходится основная нагрузка. Переворачиваем корзину сцепления храповиком к себе, снимаем стопорное кольцо и разбираем храповик.

Осматриваем зубья храповика: они должны быть острыми без сколов и других повреждений. Если зубья будут смятыми или поломанными — заводная лапка 100% будет проскальзывать. Многие мучаются с этой проблемой греша на густое масло или на слабую пружину — на самом деле причина проскальзывания лапки кроется в храповике.

Если зубья на корзине не изношены — храповик целесообразно переклепать: купить новый в магазине или снять с другой корзины и приклепать. Я переклепывал несколько корзин и ходили они без всяких проблем до «победного»…

Пример зубьев храповика в идеале.

Часто и густо, клепки на храповике ослабляются и если вовремя этого не заметить — их срезает. Чтобы этой неприятности с вами не произошло — пошевелите пальцами храповик. Если он будет шататься — высверливайте старые клепки и клепайте по-новой. Протяжка старых клепок как правило ничего не дает.

Если делаете сцепление «для себя» и надолго — обязательно проверьте в каком состоянии находятся зубья под моторную цепь.

Если зубья уже стали заворачиваться в обратную, то такую корзину следует сразу выкинуть на помойку. Толку с нее уже не будет: повысится шум работы, будет 100% жрать моторную цепь и не ровен час, когда в один «прекрасный» день зубья оближет и будите вы потом долго и нудно толкать свой драндулет…

Пример изношенных зубьев.

Нередки случаи, когда корпус корзины лопается. К сожалению корпус изготовлен их чугуна и заварить его будет проблематично. Если найдете трещины на корпусе — попробуйте найти сварщика, который занимается сваркой цветных металлов так называемого «аргонщика» они обычно берутся за сварку чугуна.

Пример трещин корпуса корзины. По большому счету, эту корзину можно еще спасти: снять фаски на трещинах, заварить и проточить швы на токарном станке. Но зубья под моторную цепь у нее были изношены и я ее выкинул.

Тюнинг ИЖ Юпитер 5 – используем потенциал байка на полную мощность

[sc:ads1] Яркие и уникальные вещи всегда являлись признаком хорошего вкуса, изобретательности хозяина и его материального достатка. Желание же передвигаться на одном в своем роде транспортном средстве еще более актуально, так как производство, как автомобилей, так и мотоциклов происходит на массовой основе. Сотни тысяч одинаковых колесных агрегатов ежегодно сходят с конвейера, делая дорожное движение однообразным и унылым. Особо тяжко приходилось гражданам социалистических стран, где шаблонность являлась нормой жизни.

Но, неунывающие водители, какими есть по определению мотоциклисты, всегда очень быстро находили способ выделить свое средство передвижения в сером дорожном потоке и сделать его предметом зависти окружающих. В ход шло все, что было под рукой – от всевозможных лампочек, блестящих наклеек, вплоть до изменений рамной конструкции и замены двигателя. Сейчас же, когда отечественному мотолюбителю доступны практически в неограниченном количестве материалы для апгрейда своего мотоцикла, тюнинг байков стал настоящим искусством.

Однако мотоциклисты разделились на две группы: часть переняла все без исключения фишки западных побратимов, тогда как другая осталась верна детищам советского и отечественного мотопрома. Тюнингуют практически все мотоциклы, какие попадают под руку, однако некоторые более популярны среди любителей апгрейдить ссср-овских двухколесных. Одним из таких является Иж Юпитер 5.

Разбор полетов, или Регулировка карбюраторного узла мопеда Альфа

После прохождения мопедом обкатки проводится полный цикл технического осмотра, который включает смену масла в трансмиссии и моторе, а также регулировку зазора клапанов. Кроме этого, производителем рекомендовано произвести замену воздушного фильтровального элемента. В ходе эксплуатации возможны нарушения динамики, требующие индивидуальной настройки карбюратора на мопеде марки Альфа. Квалифицированная юстировка этого узла улучшит ездовые качества и поспособствует снижению топливных затрат. Данная операция схожа с регулировкой карбюратора на скутере и не доставит особых хлопот как начинающим, так и опытным мотоциклистам.

Тюнинг двигателя ИЖ Юпитер

Перед началом работы вам необходимо определиться, какой мощности вы хотели бы придать своему двигателю. Если вас вполне устроит средняя мощность, тогда понадобится резонатор «ЗиД-200». Но если вам хочется сделать быстрым и мощным мотоцикл ИЖ Юпитер 5, тюнинг двигателя начните с установки резистора от СМБ-5 «мотоблока».

Замена воздухофильтра играет большую роль в доработке двигателя. Чем лучше будет производиться отчистка воздуха, тем больше лошадей сможет выдать двигатель. Ведь от количества поступающего воздуха зависит степень перегрева двигателя. Лучше всего использовать импортные воздушные фильтры. Они дают улучшенную очистку и больший срок эксплуатации.

Дальше следует хорошо поработать над системой впрыска. Отличный вариант – установка карбюратора «Планеты» с диффузорным диаметром 0,32 см. Два карбюратора обеспечат гораздо больший разгон и хорошую динамику. Берем фланцы закрепляющие цилиндр от штатной трубки, вытачиваем алюминиевые шпильки, отрезаем от карбюратора фланец с впускающей трубки от «Планеты».

Торцы головок цилиндров обтачиваем на станке, а сами цилиндры поджимаем. Максимально допустимый объём КВС – 18 куб. см. Устанавливаем заводские медные прослойки под головки цилиндра. И регулируем угол опережающего зажигания под увеличение сжатия.

Используем второй фланец от старого карбюратора. После чего свариваем детали при помощи «холодной» сваркой. И, наконец, дорабатываем узел до совместимости с впускающими каналами. Все щели заполняем эпоксидной жидкостью. Карбюраторы «Восхода» обеспечат равномерную тягу. Вот таким нехитрым способом можно добавить своему любимцу не только пару дополнительных лошадей, но и обеспечить более живую динамику, придающую хорошие впечатления от езды. Мотоцикл очень надежен для повседневного использования, а если обеспечить хороший уход, то и поломки будут возникать очень редко.

[sc:ads5]

Как мотоцикл получился таким какой он есть

Металл зачищен наждачкой и покрыт бесцветным акриловым лаком. Подобранные сочетания цвета и всё глянцевое надоело ещё от возни с компьютерными программами. Хотелось что-то вроде так называемой пост-апокалиптической индустриальной темы (post-apocalyptic industrial). Вот, например, от мастерской Detroit Bros:

В общем, решил собрать Юпитер без боковых бордочков и чтобы весь он блестел сталью из которой сделан.

Купил килограммовую упаковку лака автомобильного, он оказался акриловым, фирмы Vika (около 500 рб). Купил ещё разбавителя для акриловых лакокрасочных материалов, тоже фирмы Vika (пара баночек по 90 рб), но позже отвердитель закончился быстрее чем разбавитель (небольшая банка отвердителя была в комплекте с банкой лака). Вроде бы отечественный растворитель Р-12 дружит с любыми акриловыми лакокрасочными материалами, но я не проверял.

Красить планировал купленным подкрасочным аэрографом фирмы MATRIX — с простым круглым соплом, бачком алюминиевым на 0,2 литра, предназначен именно для краски обычной (не для всяких там грунтовок наполняющих, где требуется сопло большого диаметра, большее давление и соответственно больший расход воздуха), выдаёт пятно от 5 мм до 4-5 сантиметров, экономно расходует краску.

Купил за 690 рублей такой вот аэрограф подкрасочный. И за 200 рб фильтр-осушитель небольшой для него, ещё за 50 рб по набору из двух фланцев (под тонкий кислородный шланг) и двух гаек для байонетного подсоединения такого фланца к аэрографу.

Компрессор достался при случае совсем недорого, самодельный, из компрессора от холодильника, ресивера небольшого, манометра на самом ресивере, и кислородного редуктора, с тонким кислородным шлангом. Я его уже немного модифицировал:

И ещё модифицировал:

Краскопульты с большим расходом воздуха такой компрессорик не потянет, но мой подкрасочный аэрограф работает, а небольшой аэрограф — тем более будет работать. Хотя можно попробовать и небольшой краскопульт системы распыления LVLP (изначально сделан для работы при низком давлении и расходе воздуха) от фирмы IWATA, например (видел в Интернете за 2300 рб). Работает зато компрессор не громче холодильника. Иначе я с очередной зарплаты купил бы компрессор (это примерно 5000 — 7000 рб).

Конструкция мотоцикла

Но конструктивно мотоциклы этих модификаций между собой не отличались. Все составные части мотоцикла закреплялись на трубчатой раме. Чтобы обеспечить подвеску заднего колеса, в задней части рамы имелся подрамник, прикрепленный к раме не жестким болтовым соединением. На переднюю часть рамы устанавливался силовой агрегат с коробкой передач и рулевая колонка, оснащенная телескопической вилкой. Над двигателем размещался топливный бак, а перед ним – руль и приборная доска и фара.

За баком вся верхняя часть мотоцикла отводилась под сиденье, с закрепленным на нее задним крылом со стоп-сигналом. Ниже сиденья имелось два бардачка. Левый отводился под аккумуляторную батарею, а правый предназначен был для инструментов.

На имеющийся подрамник устанавливалось заднее колесо. Чтобы обеспечить его подвеску, подрамник, кроме болтового не жесткого крепления, соединялся с рамой посредством подпружиненных масляных амортизаторов. Пружины имели трехпозиционную регулировку, что обеспечивало изменение жесткости задней подвески. Привод заднего колеса выполнялся посредством цепной передачи.

Выхлопные трубы, отходящие от двигателя, тянулись вдоль всего мотоцикла. Чтобы уберечь водителя и пассажира от возможных ожогов, трубы крепились под подножками.

Мотоцикл оснащался двухкулачковыми барабанными тормозами с механическим приводом на обоих колесах. Впоследствии некоторые версии оснащались передними дисковыми тормозами с гидроприводом.

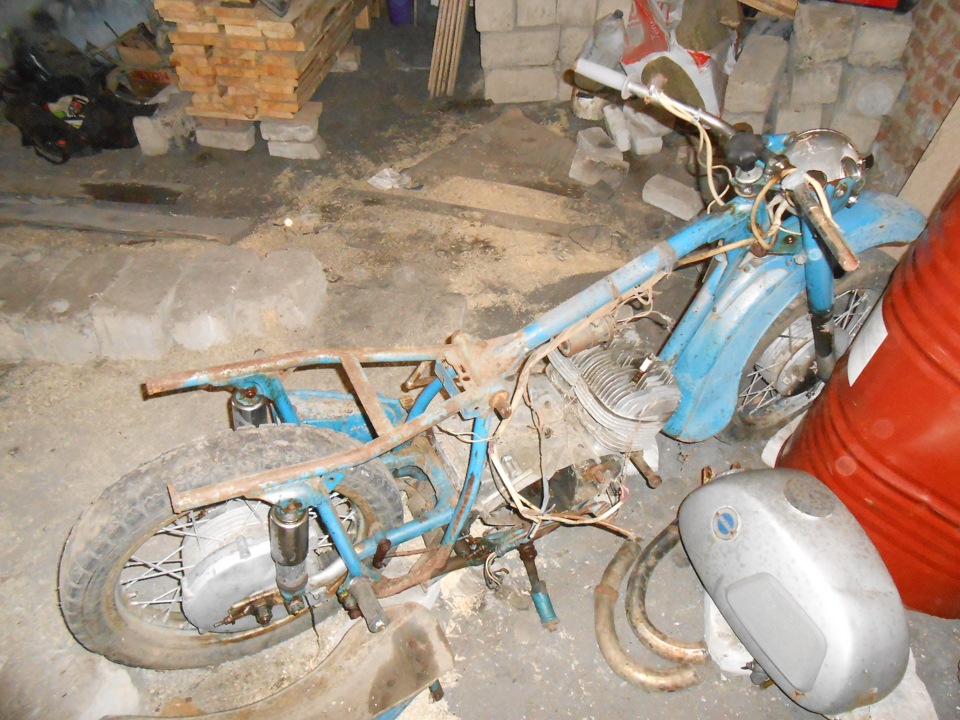

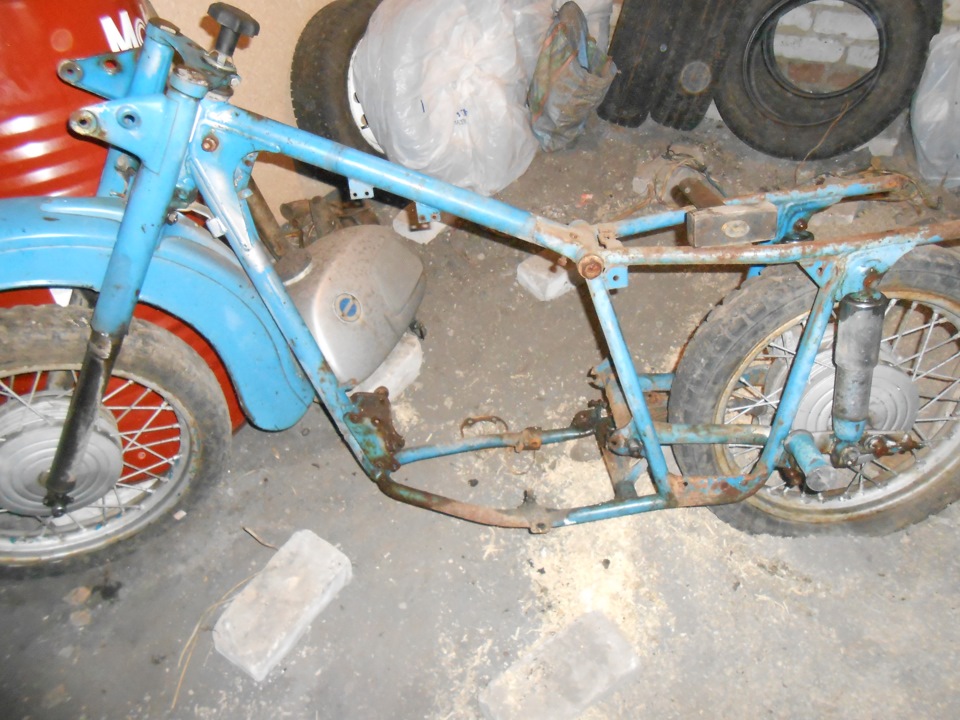

Рама с чистого листа

Рама для проекта была взята довольно интересная. Визуально-полный сток. Прошу прощения, фото рамы в первоначальном виде нет…

Рама от мотоцикла Ш-53 (мотоцикл для шоссейно-кольцевых гонок на базе планеты). Мне рама досталась с маятником. Думаю маятнику стоит уделить отдельное внимание.

Маятник на двух роликовых подшипниках, длинее стандартного на 50 мм. И никакого колхоза! Нет никаких «куча шайбочек», сварочных швов а-ля «дядя вася сосед за флакон сварил». Все выполнено на втулках, удлинение сделано довольно грамотно, маятник усилен дополнительными косынками. Вполне вероятно, что маятник заводского исполнения. Уж больно аккуратно исполнено. На одной оси с маятником выполнено заднее крепление двигателя. Пластины толщиной 3 мм с отверстиями (а не на раме и с прорезями, как в заводском испонении. Как ставить двигатель в сборе с коробкой спросите Вы? Но об этом позже…)

Ну а в остальном полный сток.

Переварка рамы планировалась глобальная, поэтому рама резалась и варилась на стапеле, дабы не возникло перекоса и нарушения основной геометрии. Сразу же было решено переходить на моноподвеску. Для этих целей был переварен маятник-наварена упорная рамка и крепление нижнего конца аммортизатора. Крепление переднего конца аммортизатора выполнено в нижней части верхней трубы рамы. Укорочена и изменена конфигурация хвостовой части рамы-бардачков нет в планах. Оговорюсь сразу-угол наклона подседельных труб не изменен. Никакого задранного хвоста!

Удалены все лишние крепления с рамы (под боковой прицеп, крепление центральной подножки, заднего крыла, крепление насоса и второй катушки зажигания и т.д.). Все заводские швы при ближайшем рассмотрении оказались неплохого качества, но без должной обработки, которую я выполнил не задумываясь. Сварка рамы на двойной шов, тщательная зачистка….

Особенности мотоцикла

Согласно отраслевой нормали, мотоцикл имел буквенно-цифровой индекс:

1. ИЖ 7.107-010 – базовая модель;
2. ИЖ 7.107-020 уже оснащался новой системой смазки и улучшенной подвеской передней оси. Кроме того, схема электропроводки мотоцикла ИЖ Планета 5 имела бесконтактную систему зажигания, независимую от аккумуляторной батареи;
3. ИЖ 7.107-030 оснащался пружинно-гидравлическим амортизатором и переработанным тормозным приводом заднего колеса;
4. ИЖ 7.107-040 выпускался с измененной кинематикой и доработанным передним колесным тормозом. Схема электропроводки на ИЖ Планета 5 вплоть до 2008 года оставалась бесконтактной.
