Sturman F70076 — помогите разобраться!

Sturman F70076 — помогите разобраться!

lok_8 » 10 дек 2009 15:35

Типичный марсианин » 10 дек 2009 18:17

lok_8 » 10 дек 2009 19:04

Типичный марсианин » 10 дек 2009 19:17

Контра » 10 дек 2009 21:28

Уважаймый, не вводите человека в заблуждение

Типичный марсианин » 10 дек 2009 21:31

Контра » 10 дек 2009 23:19

Днем звезды невооруженным глазом не видны. Увидеть звезду на фоне дневного неба можно было бы только в том случае, если бы поток света от звезды был сравним с потоком от площадки неба, угловой размер которой равен разрешающей способности человеческого глаза (порядка 1′).

Яркость дневного неба соответствует -5,2m c 1 квадратной минуты, что раз в 25 больше яркости самой яркой звезды северного неба Сириуса с -1,6m.

Телескоп может улучшить разрешающую способность глаза приблизительно до 2», т.е. в 50 раз (дневная атмосфера обычно не дает лучшего качества изображений). Значит, яркость неба снижается при этом в 502 = 2500 раз и становятся видны яркие звезды и планеты. Правда, для этого нужен телескоп с достаточно большим фокусным расстоянием объектива. В телескоп с фокусным расстоянием 1 м звезды днем не видны.

Широко распространенное утверждение, что звезды можно видеть днем, находясь в глубоком колодце, является заблуждением. Легко показать, что при диаметре колодца в 1 м его глубина должна быть более 1м/sin(100») = 2 км! Но даже при этом наблюдателю будет видна лишь светлая точка, яркость которой увеличится на мгновение, если какая-либо звезда будет пересекать зенит. Вполне возможно, что ряд наблюдателей принимали за звезды частички пыли или сажи, колеблющиеся в створе колодца.

Д.Я.Мартынов, В.М.Липунов «Сборник задач по астрофизике», М., 1986, стр.83,
В.Г.Сурдин «Астрономические олимпиады», М., 1995, стр.192-194,
Д.В.Сивухин «Общий курс физики», том 4, М., Наука, 1980, стр.161-162,
Д.Я.Мартынов «Курс практической астрофизики», М., Наука, 1977, параграф 10.

Источник

Как пользоваться телескопом: описание, сборка, настройка

Приобретая свой первый телескоп, оптическую машину времени для исследования Вселенной, астрономы-любители преследуют разные цели. Одни стремятся открыть кометы или когда-нибудь опубликовать астро-фотографию, другие хотят просто время от времени наслаждаться видами луны и планет. Какими бы ни были цели, одно можно сказать наверняка: следует начинать с азов, изучив информацию о том, как пользоваться телескопом.

Что это такое?

Телескоп – это прибор, предназначенный для наблюдения за удаленными объектами. Термин обычно относится к оптическим приспособлениям, но существуют телескопы для большей части спектра электромагнитного излучения и для других типов сигналов. Оптический телескоп увеличивает видимый размер удаленных объектов.

Телескопы работают с использованием одного или нескольких изогнутых оптических элементов — линз или зеркал — для сбора света или другого электромагнитного излучения и фокусировки этого света или излучения туда, где изображение можно наблюдать, фотографировать или изучать.

Советы по сборке

Сборка устройства происходит в соответствии с инструкцией к телескопу, приобретенному пользователем. Но есть некоторые советы, которые могут облегчить эту работу:

1. Собирать телескоп следует в помещении, где есть много света.
2. Иметь достаточно пространства и терпения, а также все инструменты, которые требуются для сборки, перед началом работы.
3. После того как сборка завершена, следует потратить некоторое время, чтобы узнать немного о том, как пользоваться телескопом, и о его функциях, прежде чем выносить его наружу в первый раз.

Из чего состоит?

Изучим строение телескопа:

1. Оптическая труба – это та часть, которую большинство людей считают телескопом. Она имеет линзу спереди (рефрактор) или зеркало сзади (рефлектор), которое используется для сбора света. Некоторые оптические трубки имеют как линзы, так и зеркала. Это так называемые катадиоптрические телескопы. Наиболее распространенными являются телескоп Шмидта-Кассегрена (SCT) и Максутова-Кассегрена (MCT).
2. Монтировка (крепление) – это то, что удерживает оптическую трубу. Она бывает нескольких типов: экваториальная, альт-азимутальная, компьютеризированная GoTo или ручная. Крепление Alt-Azimuth позволяет перемещать телескоп по прямым линиям — вверх, вниз, вправо и влево. Экваториальное крепление было разработано для отслеживания звезд, движущихся по дуге по небу. Его можно отрегулировать, чтобы компенсировать местоположение по широте. Экваториальные крепления могут быть очень простыми или иметь широкий спектр возможностей и компонентов, от простых двигателей на одной или обеих осях до полноценной компьютеризированной системы, которая может работать с телескопами обсерватории.

Как движется телескоп

Следует потренироваться перемещать свой телескоп, не выходя из хорошо освещенного дома. Независимо от типа крепления, позиционные корректировки выполняются аналогичным образом.

В случае с некомпьютеризированными креплениями телескопа:

1. Начать с ослабления фиксирующих ручек на высоте и азимуте (для альт-азимутальных креплений) или на осях прямого подъема и отклонения (для экваториальных креплений).
2. Взяться за оптическую трубку, толкнуть или потянуть ее в нужном направлении.
3. Заблокировать телескоп, чтобы он не двигался сам по себе.

Этот метод используется для больших, широких движений по небу. Для более инкрементальных перемещений ручные крепления должны иметь один или два кабеля или ручки «замедленного управления».

В случае с компьютеризированной монтировкой телескопа Go To:

1. Использовать прилагаемый ручной контроллер для перемещения телескопа.
2. Выбрать скорость нарастания в зависимости от того, как далеко нужно переместить телескоп по небу. Более высокие скорости используются для перемещения от одного объекта к другому, а более медленные скорости используются для центрирования объекта или удержания его в окуляре. Нужно потратить некоторое время, чтобы испытать эти скорости, поэкспериментировать с кнопками направления на ручном контроллере и понять, как пользоваться телескопом такого типа.

Выравнивание и использование искателя

Теперь следует понять, как правильно настроить телескоп и видоискатель.

Искатели являются важным аксессуаром, поскольку без него пользователь будет тратить большую часть своего времени, пытаясь найти объекты, а не рассматривая их.

Обычно телескоп имеет один из двух типов искателя: искатель с красной точкой или оптический искатель:

1. Оптический видоискатель – это небольшое устройство, которое удерживается на верхней части основного телескопа с помощью кронштейна видоискателя. Он предлагает вид неба с небольшим увеличением, обычно где-то от 6X до 10X, и через окуляр видно перекрестие, которое помогает центрировать объект в поле зрения искателя.
2. Искатель красной точки отображает широкое поле неба с нулевым увеличением. Вместо того чтобы смотреть в окуляр, пользователь смотрит на стеклянный или пластиковый экран, на котором отражается красная точка. Такой искатель обычно крепится к телескопу с помощью приподнятого кронштейна.

Оба типа искателя телескопа работают хорошо, но они должны быть выровнены в соответствии с телескопом, иначе они будут бесполезны.

1. Установить кронштейн искателя и сам искатель на телескоп, как указано в руководстве по эксплуатации.
2. Выбрать окуляр с наименьшим увеличением и поместить его в фокусер.
3. В течение дня вынести телескоп на улицу и поместить его в таком месте, чтобы можно было видеть неподвижный объект, который находится на большом расстоянии. Знак остановки, фонарный столб или высоковольтный изолятор на электрическом столбе.
4. Вручную направить телескоп как можно точнее на цель, а затем посмотреть в окуляр. Объект должен находиться в поле зрения, но если это не так, следует воспользоваться ручками управления медленным движением или циферблатом на креплении телескопа, чтобы выполнить настройку, пока цель не окажется в центре окуляра.
5. Затянуть фиксаторы на телескопе, чтобы он не двигался.
6. Теперь, просматривая искатель, нужно использовать регулировочные ручки на видоискателе или кронштейне искателя, чтобы максимально точно отцентрировать цель в поле зрения искателя.
7. Когда телескоп заблокирован, следует осторожно поменять окуляр до следующего наибольшего увеличения.
8. Когда цель находится в центре видоискателя и окуляра при максимальном увеличении, которое есть, видоискатель выровнен.

Как использовать телескоп-рефрактор

В таких телескопах используются стеклянные линзы, расположенные в металлической трубке, для сбора света от удаленных объектов, таких как луна, планеты, звездные скопления и туманности. При использовании в сочетании со сменными увеличительными окулярами рефрактор позволяет изучать эти астрономические объекты с необычайной детализацией. Примером такого типа устройства является телескоп Sky-Watcher BK 705AZ2:

1. Выбрать место наблюдения вдали от источников света.
2. Поставить штатив на землю. Вытянуть каждую штативную ножку на одинаковую длину, а затем затянуть винты на каждой ножке, чтобы закрепить ее на месте. Поставить штатив вертикально. Ослабить барашковые винты на монтажном кронштейне штатива. Вставить телескоп в монтажный кронштейн штатива, а затем затянуть крепежные винты.
3. Ослабить винт телескопического крепления. Вставить область видоискателя в крепление и затянуть фиксирующий винт.
4. Направить телескоп на астрономическую цель. Выбрать яркий объект, такой как луна или звезда. Поднять или опустить трубку и перемещать ее из стороны в сторону, чтобы направить телескоп в направлении цели.
5. Посмотреть в поле поиска. Отрегулировать ориентацию телескопа, чтобы центрировать объект в области видоискателя.
6. Вставить окуляр малой мощности — один с увеличением 75X или ниже — в фокусировщик телескопа.
7. Затянуть фиксирующий винт, чтобы закрепить его на месте. Посмотреть в окуляр и убедиться, что объект находится в поле зрения. Если нет, просмотреть на область поиска и перецентрировать объект. Отрегулировать ручку фокусировки, пока объект не станет резким в окуляре.
8. Вставить окуляр большой мощности в фокусировщик телескопа, чтобы изучить объект более подробно.
9. Отрегулировать фокусер для повышения резкости объекта в окуляре.

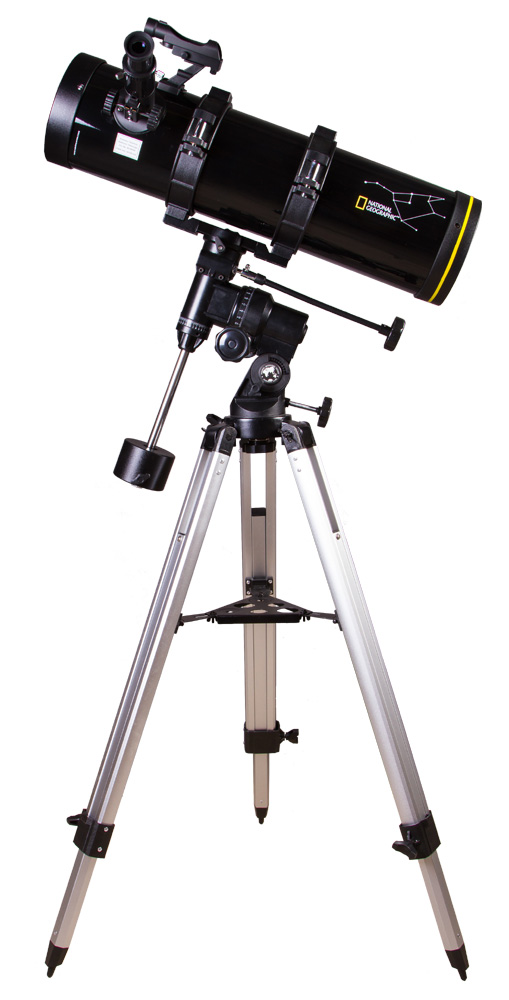

Как пользоваться телескопом-рефлектором

Методы просмотра галактики с помощью этого устройства позволяют изучать объекты от самых элементарных до чрезвычайно сложных. Как только пользователь успешно освоит управление агрегатом для случайного исследования, переход к более точному и сложному просмотру должен быть относительно легким. Примером такого типа устройства может быть телескоп Celestron AstroMaster 76 EQ:

1. Ознакомиться с руководством по эксплуатации устройства.
2. Определить крепление окуляра и потренироваться менять и снимать разные окуляры. Каждый производитель телескопов использует разные типы замков для фиксации окуляров.
3. Найти прицел искателя, который нужно будет использовать для настройки телескопа непосредственно перед его использованием. Обратить внимание на расположение винтов, которые должны окружать область видоискателя. Это винты, которые нужно будет использовать для выравнивания.
4. Изучить звездные карты.
5. Найти темную открытую поляну, где видна луна, чтобы настроить телескоп.
6. Установить телескоп, навести его на небо и снять крышку объектива.
7. Поместить окуляр с самым слабым увеличением в держатель и вращать телескоп, пока не появится луна. Внести небольшие корректировки в положение телескопа, пока луна не окажется в центре поля зрения.
8. Посмотреть в поле поиска. При необходимости отрегулировать винты, окружающие область видоискателя, пока луна не будет идеально отцентрирована на перекрестии в центре области.

Теперь можно исследовать космос, обращаясь к звездным картам по мере необходимости.

Источник

Астрогалактика

Инструкция к телескопу F70076 Sturman на русском языке

Инструкция к телескопу F70076 Sturman на русском языке

SVEVA » 06 май 2009 18:16

Алик » 06 май 2009 20:49

SVEVA » 07 май 2009 20:52

eltax » 21 июн 2009 11:28

Baskiton » 21 июн 2009 11:36

Александр » 21 июн 2009 11:38

Baskiton » 21 июн 2009 11:46

eltax » 21 июн 2009 11:50

Baskiton » 21 июн 2009 11:53

eltax » 21 июн 2009 12:03

eltax » 21 июн 2009 12:59

Baskiton » 21 июн 2009 13:01

eltax » 21 июн 2009 13:12

у меня его нет значит поеду завтра в магазин.

крышечку я снимаю, но видимость такая будто человек с хорошим зрением одел очки на -8

А имеет значение с какими окулярами сочетать линзу барлоу? да и линзу на 1,5х.

Baskiton » 21 июн 2009 13:13

eltax » 21 июн 2009 13:32

Baskiton » 21 июн 2009 13:33

eltax » 21 июн 2009 13:37

Baskiton » 21 июн 2009 13:38

eltax » 21 июн 2009 13:39

Baskiton » 21 июн 2009 13:40

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 5

Источник

Как пользоваться телескопом

Любительская астрономия – увлекательное, но весьма сложное хобби. Как показывает практика, многие разочаровываются в астрономии в первые же дни после покупки телескопа. Но лишь потому, что им не хватило умения правильно настроить и использовать телескоп. В этой статье мы постараемся помочь вам сделать первые и самые сложные шаги в жизни начинающего любителя астрономии и расскажем, как смотреть в телескоп.

Если вы еще не приобрели телескоп, рекомендуем почитать советы по выбору или пообщаться с консультантами нашего интернет-магазина. Это поможет вам определиться с подходящей моделью. Если телескоп у вас уже есть, смело переходите к следующему шагу.

Использование любого телескопа всегда начинается со сборки. Хорошими помощниками в этом деле станут видео на Youtube. Например, этот ролик расскажет о последовательности сборки классического рефрактора на экваториальной монтировке. Основной принцип всегда неизменен: вначале устанавливаем треногу, на ней фиксируем монтировку, к монтировке присоединяем оптическую трубу, а все аксессуары устанавливаем уже в последнюю очередь. А после сборки и настанет время задаться вопросом «Как настроить телескоп?».

Первая настройка телескопа

Если у вас телескоп на экваториальной монтировке, перед первыми наблюдениями его нужно отбалансировать. Этот процесс хорошо показан в этом ролике (начиная с 9-й минуты). Телескоп на азимутальной монтировке в балансировке не нуждается.

Следующий шаг – настройка искателя телескопа. Этот аксессуар устанавливается на оптическую трубу и необходим для поиска объектов. Дело в том, что сам телескоп дает сильное увеличение и, вследствие этого, маленькое поле зрения. С его помощью обнаружить на небосклоне маленькую звезду, особенно без подготовки, довольно сложно. Искатель же – это мини-телескоп наоборот. У него маленькая кратность и широкое поле зрения. Поэтому для ориентирования на звездном небе используют именно его. Предварительно искатель настраивают. Цель настройки – расположить его параллельно оптической трубе, чтобы и телескоп, и искатель смотрели точно в одну сторону. Для этого используются специальные винты на держателе искателя. Вращайте их, сверяйтесь с картинкой в телескопе и стремитесь к полному совпадению изображения.

Итак, искатель настроен. Но смотреть на небо еще рано. Лучше всего первые наблюдения провести по знакомым вам наземным объектам. Установите на телескоп самый длиннофокусный окуляр, что у вас есть (он даст наименьшее увеличение), наведите трубу на соседний дом (не в окна, а на само здание) и попробуйте сфокусировать на нем телескоп. Поверьте, эта несложная вроде бы операция займет у вас приличное количество времени в первый раз. Однако потратив несколько часов на изучение понятного вам объекта, вы лучше поймете возможности своего телескопа. Смените окуляр, попробуйте установить линзу Барлоу или диагональную зеркало, снова сфокусируйте телескоп. После того как вы потренируетесь и поймете, как работает телескоп, можно будет переходить к первым астрономическим наблюдениям.

Более подробно о том, как пользоваться телескопом и как начать изучать космос, вы можете узнать из этой статьи.

4glaza.ru
Январь 2018

Использование материала полностью для общедоступной публикации на носителях информации и любых форматов запрещено. Разрешено упоминание статьи с активной ссылкой на сайт www.4glaza.ru.

Производитель оставляет за собой право вносить любые изменения в стоимость, модельный ряд и технические характеристики или прекращать производство изделия без предварительного уведомления.

Другие обзоры и статьи о телескопах и астрономии:

Обзоры оптической техники и аксессуаров:

Статьи о телескопах. Как выбрать, настроить и провести первые наблюдения:

Все об основах астрономии и «космических» объектах:

Источник

Вполне нормальный скопчик для начала. Поздравляю с покупкой!

Сделайте так:
1. Установите окуляр для самого малого увеличения (окуляр с максимальным фокусным расстоянием, без дополнительной линзы Барлоу),
2. Наведите телескоп на какой-нибудь удаленный объект (дом, столб, лес и т.д.), зафиксируйте положение,
3. Настройте искатель (прицел) так, что бы он смотрел в ту же точку (это нужно постараться сделать поточнее),
4. Теперь можно смотреть на небесные объекты, для этого, в начале, наведите на нужный объект искатель, а потом смотрите в основную трубу (окуляр). Не нужно ставить самое большое увеличение!

В городе можно совершенно спокойно наблюдать Луну, Юпитер, Сатурн, Марс, Венеру — засветка не помешает! Что бы понять, что и где на небе находится, понадобится программа-планетарий. Простейший вариант на сайте астронет:

http://www.astronet.ru/db/map/

Category:

• Космос
• Cancel

Телескоп. Часть первая. Увеличение.

Оригинал взят у naissur1986 в Телескоп. Часть первая. Увеличение.

Часто люди, только-только увлекшиеся астрономией или вообще ничего в ней не соображающие, задают такой вопрос: «А что можно увидеть в телескоп?» Они привыкли к виду картинок в глянцевых журналах, на которых красивейшие туманности и галактики переливаются всеми цветами радуги. И поэтому рассчитывают рассмотреть сквозь окуляр примерно то же самое. Я решил разъяснить таким людям пару моментов, основываясь не только на статьях из интернета, но и на собственном опыте. Сделаю это я в нескольких статьях, дабы не утомлять читателя огромным цельным массивом букв.

Два инструмента, при помощи которых я дырявил глазами небо — это рефлектор Sturman F70076 с диаметром объектива 76 миллиметров (на фото справа) и рефрактор Celestron PowerSeeker 80EQ (диаметр объектива, как следует из названия, равен восьмидесяти миллиметрам). Итак, приступим к экскурсиям…

Во-первых, стоит сказать пару слов об увеличении, даваемом телескопами. Все привыкли думать, что чем оно больше, тем лучше. Это кажется вполне логичным, конечно, но такое мнение ошибочно чуть более, чем полностью. Главная характеристика — это диаметр объектива (апертура). От нее и пляшут, рассчитывая кратность. Максимальное полезное увеличение равно двум диаметрам объектива, выраженным в миллиметрах. Но многие астрономы советуют и вовсе избегать увеличений, больших чем полтора диаметра объектива. Рассмотрим пример. Для телескопа с апертурой 80 мм максимальная полезная кратность равна 160х (2*D), а вообще же лучше не превышать 120х (1.5*D). С ростом увеличения изображение будет всё больше искажаться и в итоге больше деталей вы не увидите.

Еще один нюанс заключается в том, что у телескопа увеличение не фиксировано (как, скажем, у самого обычного бинокля). Его значение может изменяться в зависимости от используемого в данный момент окуляра. Рассчитывается оно очень просто: нужно фокусное расстояние объектива поделить на фокусное расстояние окуляра (всё в миллиметрах). Отметим первое буквой F, а второе — f. А теперь возьмем для примера телескоп Celestron PowerSeeker 80EQ с F=900 мм. В комплекте к нему идут окуляры с f=20 мм и f=4мм (т.е. мы можем добиться кратности 900/20=45х и 900/4=225х). Заметно, что последний окуляр можно смело отложить до лучших времен. От Sturman F70076 остался у меня окуляр с f=12.5 мм, а позже я докупил еще 6.5-мм окуляр. Теперь можно добиваться кратности 900/12.5=72х и 900/6.5=138.46х.

Третий и на сегодня, пожалуй, последний момент: чем больше кратность, тем меньше поле зрения. Сравните два изображения:

Часть поверхности Луны, выделенная черным квадратом, снята  через 6,5-мм окуляр. Другая же часть — через 20-мм.

Вывод: никогда не гонитесь за кратностью. Бывает, что при меньшем увеличении вид открывается гораздо более эффектный. Используйте такие окуляры, которые требует ситуация. Скажем, для наблюдения больших рассеянных звездных скоплений лучше подойдет длиннофокусный (дающий меньшее увеличение), а если вы хотите наблюдать мелкие детали поверхности Луны или планет — используйте короткофокусный (он даст кратность повыше).
