Суточное реле времени ABB AT1-R

Так! =) Возвращаемся к небольшой автоматике в плане реле времени. В прошлые разы я рассматривал реле времени, которые годятся для кратковременной работы автоматики. Ну например нажали кнопку — запустилась какая-то фигня на 5 минут, выключилась.

А иногда бывают реле времени, которые предназначены для того, чтобы периодически что-то включать и отключать. Они обычно ориентируются на время в часах и минутах. Чаще всего ими любят включать или наружное освещение, или подсветку рекламы или ещё какие-нибудь подобные вещи. Так как чаще всего надо что-то включать и выключать в пределах суток, то и период времени у них — одни сутки.

Писать про них, на самом деле, особо нечего, но я попробую =)

Такие реле бывают электромеханические и электронные. С электронными обычно всё понятнее и несколько проще. В их обычно забивают программу вида: «В такие-то дни, такие-то часы-минуты-секунды включить, в такие-то часы-минуты-секунды выключить». У ABB такие реле — это D1 и D2 (на один или два канала управленияУ меня лежат парочка D2 под один из заказов и я, может быть, накатаю продолжение поста про них.

А вот электромеханические реле времени имеют более кондовую технологию, меньше возможностей, но зато дёшевы и практичны, если от включения чего-то в нужное время не требуется многого. Но вот когда человек покупает такое реле, то обычно он ни фига не понимает, как оно работает и чего с ним делать. Вот для этого, собственно, я пост и катаю =)

Итак, у ABB есть электромеханические реле времени серии AT. Самое простое, которое я и юзаю — это реле времени ABB AT1 или его модификация AT1-R. Буква «R» означает здесь резервное питание (видимо от слова Reserved?): если пропадает электричество, то время на реле продолжает тикать.

Все электромеханические реле обычно имеют такое устройство: круглый диск, который крутится, проградуирован в часах. На диске есть язычки управления, которые имеют дискретность в сколько-то минут (зависит от размеров диска и модели реле). Эти язычки можно переставлять из одного положения в другое. В одном из положений этих язычков нагрузка будет включена, в другом — выключена.

Вот и вся идея =) Реализации — разные. У кого-то для диска стоит маленький моторчик. У кого-то — электроника, типа мелкого шагового двигателя. Моторчик более мощный, и хорошо будет крутить диск (но без электричества встанет), а шаговый привод жрёт меньше и может питаться от встроенного аккумулятора (в AT1-R аж до ~200 часов).

Естественно, что такой способ задавать время включения-выключения позволяет выдерживать не очень большую точность управления (ну +/- половина деления: 5-10 минут). Для какого-нибудь обогрева или вечернего освещения пофигу, а вот школьные звонки на таком реле не сделаешь — нужно будет цифровое.

В общем, понадобилось мне такое реле. Купил я AT1-R (стырил у Валентиныча прям со склада — оно там и было), и решил его для блога обфоткать. Вот схема подключения:

Схема подключения реле времени AT1-R

Мы видим, что у него один замыкающий контакт. Большего обычно не требуется, потому что размыкание цепи по времени мы можем задать язычками на диске. Обратите внимание на ток контакта. Для активной нагрузки — 16 ампер (положим, до 3 кВт), а для сложной — всего три ампера. Зато и об этом позаботились, а не пишут как на китайских релюшках «230 V 30А».

Контакты расположены с одной стороны и вполне удобно сделаны: слева — 220 питания, справа — контаткы управления.

Контакты (зажимы) для подключения реле

Естественно что я сразу подал питание и поставил реле на зарядку, и просто посмотреть: крутится оно или не крутится? Оказалось, что крутится, но так тихо, что реле надо приложить прям к уху — и тогда услышишь. Ну ночью в тихой комнате слышно, да =)

Вот диск с временем (звучит прям как артефакт «Диск Времени») и его флажки. Давайте изучим всякие надписи и стрелочки, какие нам тут нарисовали. Сначала кажется, что ни фига не понятно и вообще, где инструкция? А потом оказывается, что инструкция нахрен не нужна, если знать принцип работы этого реле.

Шкала времени реле и установка времени включения

Длинная стрелка слева от диска показывает нам направление, в котором он будет крутиться и направление, в котором его НАДО крутить, чтобы установить нужное время. ВНИМАНИЕ! Диск надо крутить вручную ТОЛЬКО по стрелке!! Это как раньше была ручка управления в стиральной машине: только в одну сторону, иначе сломается.

Цифры «1-0» указывают нам места, в которые надо ткнуть флажки на барабане (они передвигаются вправо-влево пальцами или отвёрткой), чтобы включить или выключить контакты. Причём, если флажок стоит в положении «Вкл», то рядом с ним открывается красный фон барабана, чтобы всё было наглядно.

Мелкая стрелка внизу указывает нам на то, куда смотреть, чтобы поставить текущее время (а белый рычажок это время и указывает). Если вам надо выставить время — вы аккуратно крутите барабан, пока белый рычажок не укажет на текущее время.

Красный рычажок — это ручное управление: всегда Вкл или только по времени.

Вот и все хитрости =) Итак, на фотке выше видно, что мы что-то включаем с 24 часов ночи. Ровно в полночь =)

А выключаем — в 6 утра!

Установим включение до 6 часов утра

После этого нам остаётся снова покрутить барабан («Вращайте барабан!» xDD), чтобы поставить текущее время: было как раз 10 утра.

Покрутим диск на текущее время

А потом реле было отключено от питания (но сцуко продолжало тикать!!) и поставлено в щиток. А до кучи — парочка клеммников и аж двойная индикаторная лампочка:

Поставим реле в щиток и подключим все линии

А потом — так. Обратите внимание, что оно натикало! Уже около 13 часов =))

Реле времени ABB AT1-R в щитке

Вот так вот повезёшь щиток в метро… а там шо-то тикает! =))

Щиток (ОЧЕНЬ БЮДЖЕТНЫЙ) на три фазыс реле времени

Ну и если вы думали, что это реле включает, как у всех — освещение, то вы ошиблись. Хрен вам! Тут опять без извращений не обошлось. Рассказываю!

Во-первых, это трёхфазный щиток, и ОЧЕНЬ ОЧЕНЬ ОЧЕНЬ бюджетный! Я вообще честно говорю: когда я узнал вводные данные, я ужаснулся, сказал что «Я не буду ЭТО делать!» и послал заказчика нафиг. Но потом мне позвонил Грешнов и ОЧЕНЬ попросил сделать (вот она — сила рекомендаций-то!) =)

В общем, в некоторых дачных фигнях дают три фазы. Но ёпта вводной автомат всего 10А. Трёхполюсный конечно. Поэтому городить щиток на дифах тут не имело смысла. И даже ещё и потому, что там оказался небольшой домик в три мелких комнаты, где живут только летом. На всё было воткнуто одно УЗО, а всё остальное было раскидано на автоматах.

И так как выделенная мощность очень мала, то по реле времени по ночному тарифу будет врубаться большой-большой бойлер, который будет нагревать воду, чтобы ей можно было пользоваться днём. Вот такая идея у заказчика родилась. А днём от этой же линии будет питаться мелкий обогреватель, чтобы в ванной не было холодно. Поэтому зелёная часть лампочки у нас показывает что включен обогрев (и подано питание на реле), а красная — бойлер.

Схема подключения, настройка реле времени AT1, AT2, AT3 — фирмы ABB

Электромеханические реле времени превосходно подходят для обеспечения экономии энергии и повышения комфорта, помогая контролировать системы освещения,отопления вентиляции, бытовую технику и т. д.
Доступные в вариантах суточного и недельного цикла,они могут быть установлены на DIN — рейку, смонтированы на стену или установлены на лицевую панель шкафа.
Новые продукты ATe и AT72e вносят изменения в фактический ассортимент аналоговых реле времени ABB, подходящих для коммерческого и жилого применения.
Ассортимент аналоговых реле времени ABB является одним из самых полных и производительных на рынке в своем классе.

Реле времени используются для размыкания и замыкания цепи согласно заданной программе. Имеются исполнения с суточным и недельным циклом программирования и контактом на 16 А. Они могут быть установлены на заданную программу или постоянно находиться в режиме «ВКЛ» (функция «ВКЛ-ВЫКЛ» относится только к варианту три модуля).
Варианты исполнения AT1e, AT1E-R, AT2e, AT2e-R, AT2e-7R, ( замена AT1-R, AT3, AT3-R, и AT-7R ) имеют встроенную батарею с подзарядкой от питающей сети, которая позволяет сохранять заданные установки времени в случае продолжительных перебоев электропитания (до 200 ч). Реле могут использоваться в системах освещения магазинов, общественных зданий, школ, в системах отопления и орошения и т.п.

• Простота эксплуатации
  На корпусе устройства нанесена монтажная схема, что облегчает его установку. Благодаря переключателям черного и белого цветов программирование становится интуитивно понятным. Удобный доступ к циферблату, расположенному на передней панели делает программирование удобным и безопасным
• Эффективность
  Возможность принудительного отключения нагрузки переключателем OFF. Данная функция позволяет проводить техническое обслуживание без потери предустановленной программы (2-х полюсные версии и версии с монтажом на панель).
  Реле времени прошли тщательное тестирование по стандартам EN 60730-1,EN 60730-2-7.
• Компактность
  Реле времени занимает всего два модуля в шкафу и может быть смонтировано на DIN-рейку. В столь компактном дизайне удалось достичь минимального шага программирования всего в 15 минут
• Безопасность
  Чтобы обеспечить безопасность и защиту от случайного переключения во время технического обслуживания предусмотрена возможность запирания безеля реле(версии на Din рейку).
• Надёжность
  R версии комплектуются предустановленной батарейкой, что позволяет избежать потери синхронизации времени в случаях отключения электричества

Технические особенности и коды заказов.

Технические характеристики.

Источник

Подключение бойлера (водонагревателя) через реле времени ABB AT1-R

На даче я планирую использовать накопительный водонагреватель литров на 80 и для экономии электропотребления планирую подключать его по временной схеме.

Например поздно ночью его можно выключать. или днем.

А можно (при наличии тепло аккумулятора) наоборот включать бойлер в ночные часы когда тариф на электроэнергию значительно меньше и автоматически выключать бойлер днем.

В любом случае схему по подключению бойлера можно выставить так, как вам угодно.

Я же пока приобрел реле времени от ABB AT1-R.
Покупал его в фирме ARKIT за 3334 руб (цены на декабрь 2015г)

Его вариант без аккумулятора внутри AT1 стоит 3047 руб.

Батарейка внутри этого электромеханического суточного реле времени позволяет ему работать в автономном режиме в течении 200 часов.

Линия питающая бойлер будет идти от щитка в топочной непосредственно на бойлер.

Данное реле времени имеет один контакт на замыкание и может коммутировать активную нагрузку (типа бойлера, нагревателя) до 16А.

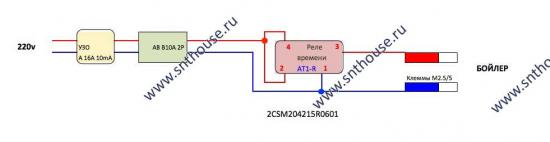

Во предварительная схема которая будет использоваться в моем электрощите:

А вот схема подключения самого реле времени AT1-R

Само реле времени AT1-R имеет шкалу с указанием значений часов.
Между значениями часов имеется ЧЕТЫРЕ риски — это означает, что промежутки между часами можно выставлять кратно 15 минутам: 15 минут, 30 минут, 45 минут

Изначально при подаче напряжения на реле времени нагрузка, которая к нему подключается будет находиться во ВКЛЮЧЕННОМ состоянии!
Это значит, что с использованием рычажков устанавливающих время мы будем устанавливать то время, в которое будет происходить ОТКЛЮЧЕНИЕ нагрузки!

Красный рычажковый переключатель возле шкалы времени позволяет принудительно ВКЛЮЧИТЬ нагрузку. Для этого надо передвинуть рычажок в положение 1.

На фотографии ниже видно, что мы установили ОТКЛЮЧЕНИЕ нагрузки в период с 14.00 до 15.00

После того, как вы установите нужные вам периоды включения и выключения нагрузки надо установить реле времени AT1-R согласно текущему времени.
Лучше всего это сделать конечно же в какой нибудь кратный час. Например в 14.00 или 15.00 и т.п. или кратное 15-ти минутам: 16.15 или 17.45 мин.
Для этого крутите барабанчик на реле времени до того момента, когда показания текущего времени и показания этого времени на барабане на реле не совпадут в районе острия белого клювика на реле. Этот клювик виден в нижней части окошка реле времени возле надписи 1-0

Для тестирования реле я собрал небольшую схему:
— Питание 220 вольт приходит на клеммный блок M6/8
— далее оно приходит на рубильник (просто для включения питания) к которому подключена индикаторная лампочка сигнализирующая нам о том, что питание мы включили
— далее питание идет на реле времени AT1-R на контакты 1 и 2 (контакты 2 и 4 соединяем перемычкой)
— с реле времени (с контактов 1 и 3) выводим провода на второй клеммный блок с которого
— подводим напряжение на миниатюрный блок питания Mean Well 15-12 который выдает нам постоянное напряжение 12в (до 15 ватт нагрузки)
— к выходу блока питания подключаем светодиодную ленту.

Блок питания на дин рейку и светодиодную ленту я просто использовал для проверки работоспособности реле времени.

Ниже можно посмотреть как это выглядит на фото.

Реле сработало и включило светодиодную ленту:

Вот небольшое видео.
Для тестирования я установил время срабатывания на 14.30
На видео видно как сработало реле времени.

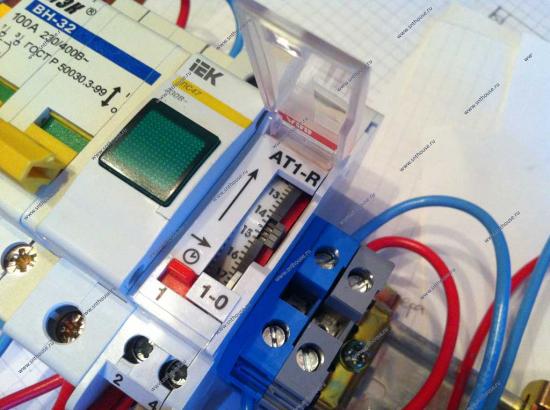

Принудительное включение реле времени:

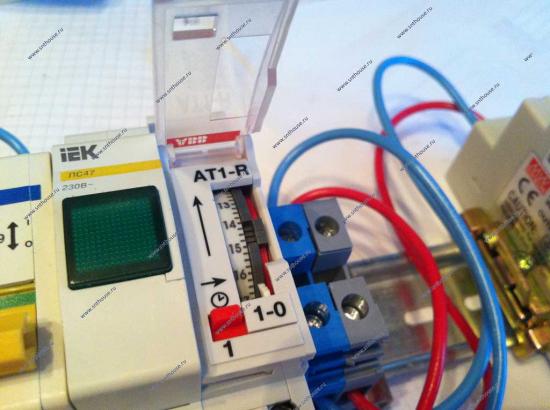

Добавляем индикаторную лампочку сигнализирующую о включении реле времени.
Я использовал лампочку от ABB которая и светит ярко и занимает всего полмодуля на дин рейке.

Ниже на видео еще раз можно посмотреть работу реле времени с индикаторной лампочкой и принудителльное включение реле времени.

Источник
