Реле времени для распределительного щита новатек электро рэв 114 инструкция

Содержание

«РЕЛЕ ВРЕМЕНИ РЭВ-114 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПАСПОРТ Уважаемый покупатель! Предприятие Новатек -Электро благодарит Вас за приобретение нашей продукции. Внимательно изучив . »
РЕЛЕ ВРЕМЕНИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
-2ВНИМАНИЕ! ВСЕ ТРЕБОВАНИЯ РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ ОБЯЗАТЕЛЬНЫ ДЛЯ
ПРЕДОСТЕРЕЖЕНИЕ – НА КЛЕММАХ И ВНУТРЕННИХ ЭЛЕМЕНТАХ ИЗДЕЛИЯ
ПРИСУТСТВУЕТ ОПАСНОЕ ДЛЯ ЖИЗНИ НАПРЯЖЕНИЕ .
ДЛЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ИЗДЕЛИЯ КАТЕГОРИЧЕСКИ
– ВЫПОЛНЯТЬ МОНТАЖНЫЕ РАБОТЫ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БЕЗ
ОТКЛЮЧЕНИЯ ИЗДЕЛИЯ ОТ ПИТАЮЩЕЙ СЕТИ;
– САМОСТОЯТЕЛЬНО ОТКРЫВАТЬ И РЕМОНТИРОВАТЬ ИЗДЕЛИЕ;
– ЭКСПЛУАТИРОВАТЬ ИЗДЕЛИЕ С МЕХАНИЧЕСКИМИ ПОВРЕЖДЕНИЯМИ КОРПУСА .
НЕ ДОПУСКАЕТСЯ ПОПАДАНИЕ ВОДЫ НА КЛЕММЫ И ВНУТРЕННИЕ ЭЛЕМЕНТЫ ИЗДЕЛИЯ .
3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
ИЗДЕЛИЕ НЕ ПРЕДНАЗНАЧЕНО ДЛЯ КОММУТАЦИИ НАГРУЗКИ ПРИ КОРОТКИХ
ЗАМЫКАНИЯХ. ПОЭТОМУ В ЦЕПИ ПИТАНИЯ НАГРУЗКИ ДОЛЖЕН БЫТЬ УСТАНОВЛЕН
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ НА ТОК НЕ БОЛЕЕ 6 А .
ВСЕ ПОДКЛЮЧЕНИЯ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ПРИ ОБЕСТОЧЕННОМ ИЗДЕЛИИ .
НЕ ДОПУСКАЕТСЯ ОСТАВЛЯТЬ ОГОЛЕННЫЕ УЧАСТКИ ПРОВОДА, ВЫСТУПАЮЩИЕ ЗА
ПРЕДЕЛЫ КЛЕММНИКА .
5 СРОК СЛУЖБЫ И ГАРАНТИЯ ИЗГОТОВИТЕЛЯ
ВНИМАНИЕ! ЕСЛИ ИЗДЕЛИЕ ЭКСПЛУАТИРОВАЛОСЬ С НАРУШЕНИЕМ ТРЕБОВАНИЙ
ДАННОГО РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ, ПРОИЗВОДИТЕЛЬ ИМЕЕТ ПРАВО ОТКАЗАТЬ В
ГАРАНТИЙНОМ ОБСЛУЖИВАНИИ .
6 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Реле времени РЭВ-114
Реле времени РЭВ-114
Функциональные диаграммы
Диапазон выдержки времени [Диаграммы]

«РЕЛЕ ВРЕМЕНИ РЭВ-114 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПАСПОРТ Уважаемый покупатель! Предприятие Новатек -Электро благодарит Вас за приобретение нашей продукции. Внимательно изучив . »

интеллектуальная промышленная электроника

РЕЛЕ ВРЕМЕНИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Предприятие «Новатек -Электро» благодарит Вас за приобретение нашей продукции .

Внимательно изучив Руководство по эксплуатации, Вы сможете правильно

пользоваться изделием. Сохраняйте Руководство по эксплуатации на протяжении

всего срока службы изделия .

-2ВНИМАНИЕ! ВСЕ ТРЕБОВАНИЯ РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ ОБЯЗАТЕЛЬНЫ ДЛЯ

ПРЕДОСТЕРЕЖЕНИЕ – НА КЛЕММАХ И ВНУТРЕННИХ ЭЛЕМЕНТАХ ИЗДЕЛИЯ

ПРИСУТСТВУЕТ ОПАСНОЕ ДЛЯ ЖИЗНИ НАПРЯЖЕНИЕ .

ДЛЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ИЗДЕЛИЯ КАТЕГОРИЧЕСКИ

ЗАПРЕЩАЕТСЯ:

– ВЫПОЛНЯТЬ МОНТАЖНЫЕ РАБОТЫ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БЕЗ

ОТКЛЮЧЕНИЯ ИЗДЕЛИЯ ОТ ПИТАЮЩЕЙ СЕТИ;

– САМОСТОЯТЕЛЬНО ОТКРЫВАТЬ И РЕМОНТИРОВАТЬ ИЗДЕЛИЕ;

– ЭКСПЛУАТИРОВАТЬ ИЗДЕЛИЕ С МЕХАНИЧЕСКИМИ ПОВРЕЖДЕНИЯМИ КОРПУСА .

НЕ ДОПУСКАЕТСЯ ПОПАДАНИЕ ВОДЫ НА КЛЕММЫ И ВНУТРЕННИЕ ЭЛЕМЕНТЫ ИЗДЕЛИЯ .

При эксплуатации и техническом обслуживании необходимо соблюдать требования нормативных документов:

«Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей», «Охрана труда при эксплуатации электроустановок» .

Подключение, регулировка и техническое обслуживание изделия должны выполняться квалифицированными специалистами, изучившими настоящее Руководство по эксплуатации .

При соблюдении правил эксплуатации изделие безопасно для использования .

-3Настоящее Руководство по эксплуатации предназначено для ознакомления с устройством, требованиями по безопасности, порядком эксплуатации и обслуживания Реле времени РЭВ–114 (далее по тексту «изделие», «РЭВ–114») .

Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют .

Термины и сокращения:

Периодически вспыхивает – кратковременное включение индикатора .

Периодически гаснет – кратковременное отключение индикатора .

1.1 Назначение изделия Реле времени РЭВ-114 является микропроцессорным устройством, предназначенным для включения-выключения нагрузки через заданные пользователем интервалы времени .

РЭВ-114 оснащено кнопками управления и цифровым индикатором, предназначенным для настройки и визуального контроля отсчета времени .

В РЭВ-114 предусмотрено семнадцать алгоритмов работы:

выдержка времени при подаче питания;

периодический с задержкой при включении;

периодический с выдержкой времени при включении;

задержка на включение с внешним запуском;

задержка на отключение с внешним запуском;

импульсный I с внешним запуском;

импульсный II с внешним запуском;

задержка включения-выключения с внешним запуском;

шаг реле нагрузки (при каждом замыкании управляющего контакта);

периодический с внешним запуском и задержкой на включение;

периодический с внешним запуском и выдержкой времени при включении;

генератор импульса с внешним запуском;

1.2 Органы управления, габаритные и установочные размеры РЭВ–114 Органы управления, габаритные и установочные размеры приведены на рисунке 1 .

Изделие предназначено для эксплуатации в следующих условиях:

– температура окружающей среды от минус 30 до +55 С;

– атмосферное давление от 84 до 106,7 кПа;

– относительная влажность воздуха (при температуре +25 С) 30 … 80% .

ВНИМАНИЕ! Изделие не предназначено для эксплуатации в условиях:

– значительной вибрации и ударов;

3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

3.1 Подготовка к использованию Распаковать изделие (рекомендуем сохранить заводскую упаковку на весь гарантийный срок эксплуатации изделия);

Проверить изделие на отсутствие повреждений после транспортировки, в случае обнаружения таковых обратиться к поставщику или производителю;

Внимательно изучить Руководство по эксплуатации (обратите особое внимание на схему подключения питания изделия);

Если температура изделия после транспортирования или хранения отличается от температуры среды, при которой предполагается эксплуатация, то перед подключением к электрической сети выдержать изделие в условиях эксплуатации в течение двух часов (т.к. на элементах изделия возможна конденсация влаги);

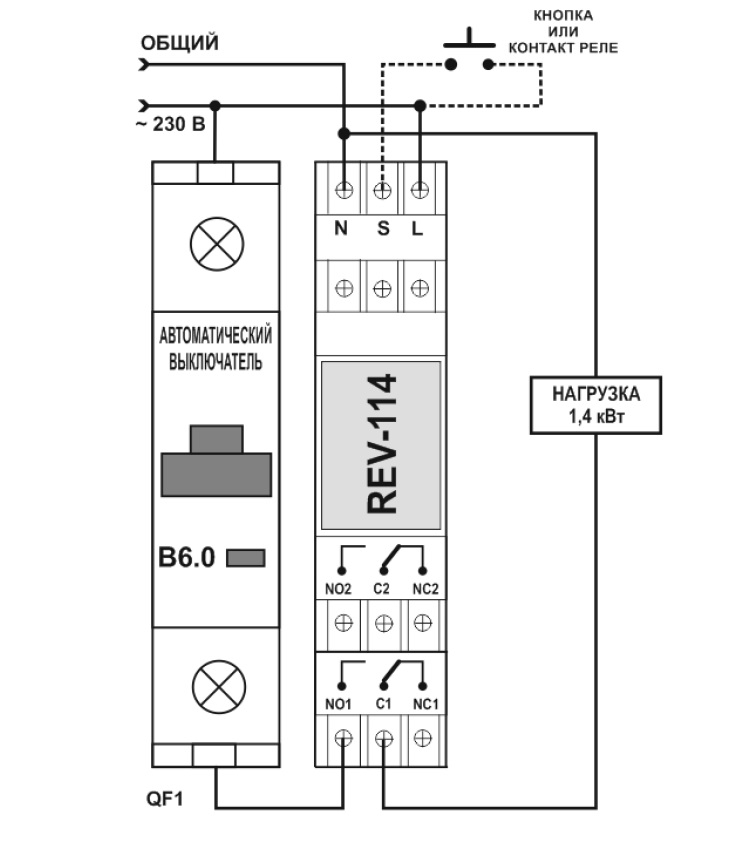

ИЗДЕЛИЕ НЕ ПРЕДНАЗНАЧЕНО ДЛЯ КОММУТАЦИИ НАГРУЗКИ ПРИ КОРОТКИХ

ЗАМЫКАНИЯХ. ПОЭТОМУ В ЦЕПИ ПИТАНИЯ НАГРУЗКИ ДОЛЖЕН БЫТЬ УСТАНОВЛЕН

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ НА ТОК НЕ БОЛЕЕ 6 А .

ВСЕ ПОДКЛЮЧЕНИЯ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ПРИ ОБЕСТОЧЕННОМ ИЗДЕЛИИ .

Для повышения эксплуатационных свойств изделия рекомендуется установить предохранитель (вставку плавкую) или его аналог в цепь питания РЭВ-114 на ток 1 А .

Для обеспечения надежности электрических соединений следует использовать гибкие (многопроволочные) провода с изоляцией на напряжение не менее 450 В, концы которых необходимо зачистить от изоляции на 5±0,5 мм и обжать втулочными наконечниками. Рекомендуется использовать провод сечением не менее 1,0 мм2. Крепление проводов должно исключать механические повреждения, скручивание и стирание изоляции проводов .

НЕ ДОПУСКАЕТСЯ ОСТАВЛЯТЬ ОГОЛЕННЫЕ УЧАСТКИ ПРОВОДА, ВЫСТУПАЮЩИЕ ЗА

ПРЕДЕЛЫ КЛЕММНИКА .

Для надежного контакта необходимо выполнять затяжку винтов клеммника с усилием, указанным в таблице 1 .

При уменьшении момента затяжки – место соединения нагревается, может оплавиться клеммник и загореться провод. При увеличении момента затяжки – возможен срыв резьбы винтов клеммника или пережимание подсоединенного провода .

Ошибка при выполнении монтажных работ может вывести из строя изделие и подключенные к нему приборы .

3.3 Настройка изделия Подать напряжение питания на изделие .

На лицевой панели изделия нажать и удерживать одновременно кнопки и, через 3 с включится индикатор prg (рис.1 поз.8) и на дисплее отобразится первый параметр главного меню ), отпустить кнопки .

( На рисунке 3 представлена схема настройки изделия .

5 СРОК СЛУЖБЫ И ГАРАНТИЯ ИЗГОТОВИТЕЛЯ

5.1 Срок службы изделия 10 лет. По истечении срока службы обратиться к производителю .

5.3 Гарантийный срок эксплуатации изделия составляет 5 лет со дня продажи .

В течение гарантийного срока эксплуатации (в случае отказа изделия) производитель выполняет бесплатно ремонт изделия .

ВНИМАНИЕ! ЕСЛИ ИЗДЕЛИЕ ЭКСПЛУАТИРОВАЛОСЬ С НАРУШЕНИЕМ ТРЕБОВАНИЙ

ДАННОГО РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ, ПРОИЗВОДИТЕЛЬ ИМЕЕТ ПРАВО ОТКАЗАТЬ В

ГАРАНТИЙНОМ ОБСЛУЖИВАНИИ .

5.4 Гарантийное обслуживание производится по месту приобретения или производителем изделия .

6 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Изделие в упаковке производителя допускается транспортировать и хранить при температуре от минус 45 до +60 C и относительной влажности не более 80% .

7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

РЭВ–114 изготовлено и принято в соответствии с требованиями ТУ 3425-001-71386598-2005, действующей технической документации и признано годным к эксплуатации.

«Generated by Foxit PDF Creator © Foxit Software http://www.foxitsoftware.com For evaluation only. МИНИСТЕТСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БАШКОРТОСТАН ПРОФЕССИОНАЛЬНЫЙ ЛИЦЕЙ № 128 МЕТОДИЧЕСКАЯ РАЗРАБОТКА ОТКРЫТОГО УРОКА ПРОИЗВОДСТВЕННОГО ОБУЧЕНИЯ ПО ТЕМЕ «СБОРКА И СВАРКА СТЫКОВЫХ СОЕДИ. »

«эмоция жестко направляет действия индивида в русло устоявшихся социальных стереотипов, составляющих стабильный фон повседневной жизни.Литература: 1. Милгрэм С. Эксперимент в социальной психологии. СПб.: Питер. »

«Государственное научное Психологический институт учреждение Российской академии образования «ПСИХОЛОГИЧЕСКИЙ ИНСТИТУТ Российской академии образования» ПСИХОЛОГИЧЕСКИЕ ПРОБЛЕМЫ СМЫСЛА ЖИЗНИ И АКМЕ Материалы XIII симпозиума Москва PDF created with pdfFactory trial version www.pdffactory. »

«1 Перечень планируемых результатов обучения по дисциплине, соотнесенных с планируемыми результатами освоения образовательной программы Дисциплина «Европейский Союз и США в мировой политике» относится к вариативному циклу учебных дисцип. »

«XVIII Национальный конкурс Золотая Психея по итогам 2016 года. Материал к проекту Практикум по общей психологии (учебно-методическое пособие) http://psy.su/psyche/projects/1812/ ОБЯЗАТЕЛЬНАЯ САМОСТОЯТЕ. »

«РОГОЗАРЬ Ирина Ивановна ИСПОЛНИТЕЛЬНОЕ ЛИДЕРСТВО ФЕДЕРАЛЬНЫХ МИНИСТРОВ: ВЛИЯНИЕ ЛИЧНОСТНЫХ ОСОБЕННОСТЕЙ НА ИСПОЛНЕНИЕ РОЛИ МИНИСТРА Специальность 19.00.12 -политическая психология (по политическим наукам) АВТОРЕФЕРАТ диссертации на соискание ученой степени кандидата политич. »

«Введение Из всех планет и самых разных параметров гороскопа особое восхищение у меня всегда вызывали лунные узлы. Меня постоянно тянуло к ним. Когда в начале 1990-х годов я занялась исследованием солнечных революций (солнечных возвращений), то пе. »

«• КАТАЛОГ МАКАРОННОГО ОБОРУДОВАНИЯ О КОМПАНИИ основана в 1994 году и является крупнейшим ‘РУССКАЯ ТРАПЕЗА российским производителем оборудования для макаронной промышленности и фасовочно-упаковочной отрасли. Компания обладает собственными производственными мощностями, позволяющи. »

«ЭНЦИКЛОПЕДИЯ МУДР Сакральные жесты и тайные практики посвященных Институт метафизики Санкт-Петербург 2006 Неаполитанский СМ., Матвеев С.А. Энциклопедия мудр.Сакральные жесты и тайные практики посвященных. — СПб. »

2018 www.str.i-docx.ru — «Бесплатная электронная библиотека — интернет публикации»

Материалы этого сайта размещены для ознакомления, все права принадлежат их авторам.
Если Вы не согласны с тем, что Ваш материал размещён на этом сайте, пожалуйста, напишите нам, мы в течении 1-2 рабочих дней удалим его.

Источник

Реле времени РЭВ-114

Реле времени РЭВ-114 является микропроцессорным устройством, предназначенным для включения-выключения нагрузки через заданные пользователем интервалы времени.

В РЭВ-114 предусмотрены 17 алгоритмов работы:

Задержка на включение;
Выдержка времени при подаче питания;
Периодический с задержкой при включении;
Периодический с выдержкой времени при включении;
Генератор импульса;
Задержка на включение с внешним запуском;
Задержка на отключение с внешним запуском;
Импульсный I с внешним запуском;
Импульсный II с внешним запуском;
Задержка включения-выключения с внешним запуском;
Шаг реле нагрузки (при каждом замыкании управляющего контакта);
Периодический с внешним запуском и задержкой на включение;
Периодический с внешним запуском и выдержкой времени при включении;
Генератор импульса с внешним запуском;
Пуск-стоп;
Всегда включено;
Всегда отключено.

Больше информации

Источник

Реле времени РЭВ-114

Реле времени РЭВ-114 является микропроцессорным устройством, предназначенным для включения-выключения нагрузки через заданные пользователем интервалы времени.
РЭВ-114 оснащено кнопками управления и цифровым индикатором, предназначенным для настройки и визуального контроля отсчета времени.

задержка на включение
выдержка времени при подаче питания
периодический с задержкой при включении
периодический с выдержкой времени при включении
генератор импульса
задержка на включение с внешним запуском
импульсный 1 (при замыкании управляющего контакта)
импульсный 2 (при размыкании управляющего контакта)
задержка включения-выключения (по управляющему контакту)
задержка на отключение с внешним запуском
импульсный I с внешним запуском
импульсный II с внешним запуском; Задержка включения-выключения с внешним запуском
шаг реле нагрузки (при каждом замыкании управляющего контакта)
периодический с внешним запуском и задержкой на включение
периодический с внешним запуском и выдержкой времени при включении
генератор импульса с внешним запуском
пуск-стоп
всегда включено
всегда отключено

Функциональные диаграммы

[1] Задержка на включение [2] Формирование импульса [7′] Циклическое с импульса [8′] Циклическое с паузы [11] Формирование импульса по спаду управляющего сигнала [12] Формирование импульса в зависимости от управляющего сигнала [13] Запуск реле по фронту и формирование импульса по спаду управляющего сигнала [14] Задержка включения по фронту управляющего сигнала [17] Циклическое с паузы с остановом

Диапазон выдержки времени [Диаграммы]

0,1 с . 10 дней
[1] [2] [7′] [8′] [11] [12] [13] [14] [17]

Источник

Номинальное напряжение питания, V:	230/240
Частота питающей сети, Hz	45…62
Напряжение, при котором сохраняется работоспособность, V	160…280
Допустимый гармонический состав (несинусоидальность) напряжения питания	EN 50160:2014 (EN 50160:2010, IDT)
Время готовности при подаче напряжения питания, с, не более	0,4
Погрешность отсчета, %, не более	0,5
Число алгоритмов работы	17
Диапазон регулирования времени	от 0,1 с до 10 дней
Регулировка выдержки времени	Кнопки на передней панели
Цифровая индикация оставшегося времени	есть
Назначение изделия	Аппаратура управления и распределения
Номинальный режим работы	Продолжительный
Число и вид контактов (переключающие)	2
Климатическое исполнение	УХЛ 3.1
Степень защиты корпуса	ІР40
Степень защиты клеммника	ІР20
Коммутационный ресурс выходных контактов при cosj=1: под нагрузкой 6 А/1 А, раз, не менее	100 000/1 млн.
Потребляемая мощность (под нагрузкой), W, не более	0,5
Допустимая степень загрязнения	II
Категория перенапряжения	II
Класс защиты от поражения электрическим током	II
Номинальное напряжение изоляции, V	450
Номинальное импульсное выдерживаемое напряжение, W	2500
Сечение проводов для подключения к клеммам, мм²	0,5 – 2
Момент затяжки винтов клемм, Нм	0,4
Масса, кг, не более	0,150
Габаритные размеры, H×B×L, мм	90×18×65
Установка (монтаж) изделия – стандартная DIN-рейка 35 мм
Изделие сохраняет свою работоспособность при любом положении в пространстве
Материал корпуса – самозатухающий пластик

Реле времени REV-114 является микропроцессорным устройством, предназначенным для включения-выключения нагрузки через заданные пользователем интервалы времени. REV-114 оснащено кнопками управления и цифровым индикатором, предназначенным для настройки и визуального контроля отсчета времени.

В REV-114 предусмотрено семнадцать алгоритмов работы:

задержка на включение;
выдержка времени при подаче питания;
периодический с задержкой при включении;
периодический с выдержкой времени при включении;
генератор импульса;
задержка на включение с внешним запуском;
задержка на отключение с внешним запуском;
импульсный I с внешним запуском;
импульсный II с внешним запуском;
задержка включения-выключения с внешним запуском;
шаг реле нагрузки (при каждом замыкании управляющего контакта);
периодический с внешним запуском и задержкой на включение;
периодический с внешним запуском и выдержкой времени при включении;
генератор импульса с внешним запуском;
пуск-стоп;
всегда включено;
всегда отключено.

Источник

Изготовитель:	Новатек-Электро
Артикул:	3425601114
Максимальный ток, А:	2х6
Напряжение питания, В:	160-280
Тип контактов:	2 переключающих
Встроенные функции:	14 функций
Выдержки времени:	0,1с — 10 суток
Момент затяжки винтовых зажимов, не более, Н*м:	0,4
Диапазон рабочих температур, ⁰С:	от -30 до +55
Степень защиты:	IP20

Подробнее

Описание
Характеристики
Оплата
Доставка
Гарантии
Документы
Отзывы

Особенности:
— цифровая индикация;
— диапазон выдержки времени от 0,1 с до 10 суток;
— 14 диаграммы работы;
— 2 переключающие группы контактов.

Выполняемые функции:
— задержка на включение;
— выдержка времени при подаче питания;
— периодический с задержкой при включении;
— периодический с выдержкой времени при включении;
— генератор импульса;
— задержка на включение с внешним запуском;
— задержка на отключение с внешним запуском;
— импульсный I с внешним запуском;
— импульсный II с внешним запуском;
— задержка включения-выключения с внешним запуском;
— шаг реле нагрузки (при каждом замыкании управляющего контакта);
— периодический с внешним запуском и задержкой на включение;
— периодический с внешним запуском и выдержкой времени при включении;
— генератор импульса с внешним запуском;
— пуск-стоп;
— всегда включено;
— всегда отключено.

Примечание:
при токе нагрузке, превышающем 6А, необходимо применять контакторы.

Изготовитель:	Новатек-Электро
Артикул:	3425601114
Максимальный ток, А:	2х6
Напряжение питания, В:	160-280
Тип контактов:	2 переключающих
Встроенные функции:	14 функций
Выдержки времени:	0,1с — 10 суток
Момент затяжки винтовых зажимов, не более, Н*м:	0,4
Диапазон рабочих температур, ⁰С:	от -30 до +55
Степень защиты:	IP20
Габаритные размеры, мм:	18х90х65
Способ монтажа:	на DIN-рейку
Тип подключения:	винтовые зажимы
Гарантия производителя, лет:	5

наличными или банковской картой при получении товара в пунктах выдачи СДЭК, при условии наличия в них терминала.
через банк перечислением на наш расчетный счет по выставленному счету.
по безналичному расчету для юридических лиц.

подробнее

Пункты выдачи в Москве и МО Пункты выдачи в других городах России

Курьерская доставка:

Доставка до адреса осуществляется курьерской службой ежедневно, кроме выходных и праздничных дней.

Стоимость доставки для физических лиц:

До адреса в пределах МКАД – 350р

До адреса за МКАД и по Московской области 500р

В пункты выдачи в пределах МКАД – 150р

В пункты выдачи, расположенные за МКАД и по Московской области -200р

В остальные регионы – по согласованию с менеджером, в зависимости от тарифов курьерской службы.

Стоимость доставки для юридических лиц:

До адреса в пределах МКАД – 600р

До адреса за МКАД и по Московской области 700р

В пункты выдачи в пределах МКАД – 200р

В пункты выдачи, расположенные за МКАД и по Московской области -300р

В остальные регионы – по согласованию с менеджером, в зависимости от тарифов курьерской службы.

ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ:

В соответствие с законом «О защите прав потребителя» предоставляется производителем товара, а по всем вопросам гарантийного обслуживания покупатель обращается в сервисный центр производителя.
По согласованию возможна отправка товара в сервисный центр через нашу компанию. Все транспортные расходы в этом случае несет покупатель, а сроки исполнения гарантийных обязательств увеличиваются в 1,5-2 раза.
Возврат товара надлежащего качества при дистанционной торговле возможен в течение 7 дней после передачи товара. Потребитель обязан в таком случае оплатить стоимость доставки товара до продавца. (п.4 ст.26.1).
Обмен товара надлежащего качества в случае, если он не подошел по какой-либо из причин, на аналогичный товар возможен в течение 14 дней после передачи товара. (п.1 ст.25)
Возврат и обмен товара возможен, если товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, а также имеется кассовый чек на приобретение товара. (п.1 ст.25)
Потребитель не вправе отказаться от товара, имеющего индивидуально-определенные свойства(товары изготавливаемые и поставляемые под заказ)(п.4 ст.26.1).

Источник

НАЗНАЧЕНИЕ

Многофункциональное реле времени РЭВ-114 (далее устройство) предназначено для коммутации электрических цепей с предварительно настроенными выдержкой времени и алгоритмом работы.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Устройство может осуществлять функционирование по одному из 17 режимов работы.
Работа с паузы (задержка на включение): При подаче напряжения питания, Устройство начинает отсчёт заданного времени задержки включения реле (время паузы). После окончания отсчета включается встроенное исполнительное реле. Если в процессе отсчета времени произойдет отключение питания, то отсчет времени сбросится и включение исполнительного реле не произойдет. Отключение исполнительного реле происходит одновременно с отключением питания.
Работа с импульса (задержка на выключение): При подаче напряжения питания включается встроенное исполнительное реле и Устройство начинает отсчёт заданного времени его работы (время импульса). После окончания отсчета встроенное реле выключается. Если в процессе отсчета времени произойдет отключение питания, то исполнительное реле выключится до окончания отсчета времени работы.
Режим циклической работы с паузы:При подаче питания начинается отсчет заданного времени задержки включения реле (паузы). После окончания отсчета времени паузы реле включается и начинается отсчет времени работы реле (импульса), после чего реле выключается цикл повторяется до отключения питания. Длительность паузы и импульса устанавливаются при выборе режима работы Устройства.
Режим циклической работы с импульса:При подаче питания включается реле и начинается отсчет заданного времени работы (импульса). После окончания отсчета времени реле отключается и начинается отсчет паузы в работе, после чего реле включается и цикл повторяется до отключения питания. Длительность паузы и импульса устанавливаются при выборе режима работы Устройства.
Генератор импульса:При подаче питания начинается отсчет заданного времени задержки включения реле (паузы). После окончания отсчета времени паузы реле включается и начинается отсчет времени работы реле (импульса), после чего реле выключается и остается в выключенном состоянии до отключения питания. Длительность паузы и импульса устанавливаются при выборе режима работы Устройства.
Работа с паузы (задержка на включение) при наличии внешней команде: При подаче напряжения питания, Устройство переходит в режим ожидания управляющего сигнала. При подаче управляющего сигнала начинается отсчёт заданного времени задержки включения реле (время паузы). После окончания отсчета включается встроенное исполнительное реле. Если в процессе отсчета времени произойдет отключение внешнего управляющего сигнала, то отсчет времени сбросится и включение исполнительного реле не произойдет. Отключение исполнительного реле происходит при отключении управляющего сигнала. Если после отключения внешней команды питание сохраняется, то Устройство переходит в режим ожидания нового управляющего сигнала.
Работа с импульса (задержка на выключение) при наличии внешней команды: При подаче напряжения питания, Устройство переходит в режим ожидания управляющего сигнала. При подаче управляющего сигнала включается встроенное исполнительное реле. После отключения управляющего сигнала начинается отсчёт заданного времени задержки выключения реле (время импульса). После окончания отсчета встроенное исполнительное реле выключается и Устройство переходит в режим ожидания новой команды. Если в процессе отсчета времени произойдет повторная подача внешнего управляющего сигнала, то отсчет времени сбросится и отключение исполнительного реле не произойдет. Отключение исполнительного реле происходит одновременно с отключением питания или после окончания отсчета времени импульса.
Формирование импульса (задержка на выключение) при получении внешней команды: При подаче напряжения питания, Устройство переходит в режим ожидания управляющего сигнала. При подаче управляющего сигнала включается встроенное исполнительное реле и начинается отсчёт заданного времени задержки выключения реле (время импульса). После окончания отсчета встроенное исполнительное реле выключается и Устройство переходит в режим ожидания новой команды. Подача внешнего управляющего сигнала после включения реле не влияет на процесс отсчета времени. Отключение исполнительного реле происходит одновременно с отключением питания или после окончания отсчета времени импульса.
Формирование импульса (задержка на выключение) после отключения внешней команды: При подаче напряжения питания, Устройство переходит в режим ожидания управляющего сигнала. При подаче управляющего сигнала встроенное исполнительное реле не включается. После отключения управляющего сигнала происходит включение встроенного исполнительного реле и начинается отсчёт заданного времени задержки выключения реле (время импульса). После окончания отсчета встроенное исполнительное реле выключается и Устройство переходит в режим ожидания новой команды. Подача внешнего управляющего сигнала после включения реле не влияет на процесс отсчета времени. Отключение исполнительного реле происходит одновременно с отключением питания или после окончания отсчета времени импульса.
Задержка включения-выключения по внешней команде: При подаче напряжения питания, Устройство переходит в режим ожидания управляющего сигнала. При подаче управляющего сигнала начинается отсчет задержки включения встроенного исполнительного реле (время паузы). После окончания отсчета времени паузы включается встроенное исполнительное реле. Если на момент включения управляющий сигнал сохраняется, то начало отсчета времени отключения встроенного исполнительного реле (время импульса) начинается только после отключения управляющего сигнала. Если на момент включения реле управляющий сигнал отсутствует, то отсчет времени импульса начинается сразу после включения реле. После окончания отсчета времени импульса встроенное исполнительное реле выключается и Устройство переходит в режим ожидания новой команды.
Смена состояния по внешней команде: При подаче напряжения питания, Устройство переходит в режим ожидания управляющего сигнала. При подаче управляющего происходит включение встроенного исполнительного реле. Реле продолжает работать до момента получения нового управляющего сигнала. Цикл работы повторяется до момента отключения питания.
Режим циклической работы с паузы по внешней команде:При подаче питания устройство переходит в режим ожидания внешней команды. При подаче внешнего управляющего сигнала начинается отсчет заданного времени задержки включения реле (паузы). После окончания отсчета времени паузы реле включается и начинается отсчет времени работы реле (импульса), после чего реле выключается и цикл повторяется до момента отключения внешнего управляющего сигнала или питания Устройства. Длительность паузы и импульса устанавливаются при выборе режима работы Устройства.
Режим циклической работы с импульса по внешней команде: При подаче питания устройство переходит в режим ожидания внешней команды. При подаче внешнего управляющего сигнала включается встроенное реле и начинается отсчет заданного времени задержки выключения реле (импульса). После окончания отсчета времени импульса реле выключается и начинается отсчет времени простоя реле (паузы), после чего реле включается и цикл повторяется до момента отключения внешнего управляющего сигнала или питания Устройства. Длительность паузы и импульса устанавливаются при выборе режима работы Устройства.
Генератор импульса с запуском по внешней команде: При подаче питания Устройство переходит в режим ожидания внешней команды. После получения управляющего сигнала начинается отсчет заданного времени задержки включения реле (паузы). После окончания отсчета времени паузы реле включается и начинается отсчет времени работы реле (импульса), после чего реле выключается и остается в выключенном состоянии до отключения питания. Длительность паузы и импульса устанавливаются при выборе режима работы Устройства.
Запуск и отключение по внешней команде: При подаче питания Устройство переходит в режим ожидания внешней команды. После получения управляющего сигнала начинается отсчет заданного времени задержки включения реле (паузы). После окончания отсчета времени паузы реле включается и продолжает работать до момента получения нового управляющего сигнала. После получения второго управляющего сигнала начинается отсчет времени задержки отключения реле, после чего реле выключается и Устройство переходит в режим ожидания новой команды запуска. Длительность паузы и импульса устанавливаются при выборе режима работы Устройства.
Мгновенный контакт При подаче питания встроенное исполнительное реле включается и продолжает работать до момента отключения питания.
Всегда выключено Встроенное исполнительное реле не реагирует на подачу питания или команды внешнего запуска.
Для всех режимов работы: При включении встроенного исполнительного реле происходит размыкание контактов C1-NC1, C2-NC2 и замыкание контактов C1-NO1, C2-NO2.

ОСНОВНЫЕ ОСОБЕННОСТИ

17 режимов работы;
Раздельная настройка времени импульса/паузы в диапазоне от 0,1 с до 10 дней;
Индикаторs состояния Устройства и встроенного реле;
Цифровой дисплей, предназначеный для настройки и визуального контроля отсчета времени;
2 переключающие группы контактов 6А/AC250В.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов питания сечением до 2мм²

СХЕМА ПОДКЛЮЧЕНИЯ

ВАЖНО! Для повышения эксплуатационных свойств изделия рекомендуется установить предохранитель (вставку плавкую) или его аналог в цепь питания РЭВ-114 на ток 1 А

ГАБАРИТНЫЕ РАЗМЕРЫ

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Диапазон напряжения питания AC (переменное)

AC 160…280В

Напряжение питания

Переменное однофазное

Напряжение питания AC (переменное)

230 В

Частота напряжения питания (АС)

45 — 62
Гц

Номинальный ток нагрузки

6А

Тип контактной группы

2 CO

Диапазон рабочих температур

-30…+55°С

Относительная влажность воздуха

до 80% (при 25°С)

Сечение подключаемых проводников

0,5-2,0
кв.мм.

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96

IP40/IP20

Тип реле времени

Многофункциональное

Габаритные размеры (ШхВхГ)

18х90х65

Гарантия производителя

5 лет

Страна происхождения

Россия

Найти похожие

Инструкция (Паспорт_РЭВ-114.pdf, 984 Kb) [Скачать]

Источник

Изображения служат только для ознакомления,
см. техническую документацию

Добавить в корзину 1 шт.

на сумму 3 080 руб.

Посмотреть альтернативные предложения1

Номенклатурный номер: 8008716435

Артикул: 3425601114

Бренд / Производитель: Новатек-Электро

Описание

РелеРеле времени

Реле оснащено кнопками управления и цифровым индикатором, предназначенным для настройки и визуального контроля отсчета времени.
Предусмотрены 17 алгоритмов работы:
Задержка на включение.
Выдержка времени при подаче питания.
Периодический с задержкой при включении.
Периодический с выдержкой времени при включении.
Генератор импульса.
Задержка на включение с внешним запуском.
Задержка на отключение с внешним запуском.
Импульсный I с внешним запуском.
Импульсный II с внешним запуском.
Задержка включения-выключения с внешним запуском.
Шаг реле нагрузки (при каждом замыкании управляющего контакта).
Периодический с внешним запуском и задержкой на включение.
Периодический с внешним запуском и выдержкой времени при включении.
Генератор импульса с внешним запуском.
Пуск-стоп.
Всегда включено.
Всегда отключено.

Технические параметры

Глубина	60 мм
Ширина	18 мм
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по	240 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с	230 В
Род тока включения	переменный ток(ac)
Диапазон времени по	864000 с
Диапазон времени с	0.1 с
Функция задержки при отключении	да
Функция задержки при включении	да
Функция формирования импульсов	да
Возможно дистанционное управление	да
Высота	90 мм
Max подключаемая мощность, кВт	1.5
Max число включений	1000000
Min интервал включений, мин	0.01
Вид	на DIN-рейку
Габариты без упаковки, мм	90x18x65
Количество модулей DIN	1
Контактная группа	NO/NC
Модельный ряд	РЭВ
Номинальное напряжение, В	220(230)
Номинальный ток, А	6
Потребляемая мощность, Вт	0.5
Принцип работы	электро-механический
Степень защиты	IP30
Цвет	серый
Высота, мм	90
Диапазон выдержек времени	0.1сек-10 дней
Диапазон рабочих температур	от-35 до+55
Длина, мм	65
Индикация	Да
Климатическое исполнение	УХЛ3.1
Количество контактов	2
Количество НЗ контактов	2
Количество НО контактов	2
Количество переключающих контактов	2
Количество фаз	1
Коммутируемый ток, А	5
Масса, кг	0.07
Напряжение питания	220
Напряжение, В	220
Номинальная мощность, кВА	0.05
Номинальный ток,А	6 AC/3 DC
Род тока	Переменный(AC)
Тип изделия	Реле времени
Тип подключения	Винтовое
Ширина, мм	18
ETIM класс наименование	Кластер НВО
Бренд	Новатек-электро
Вид оборудования	Реле времени
Вид оборудования (рубильники)	Реле времени
Код РАЭК	2021212
Проверено Логостол	Да
Экспертизный товар	Да
Вес, г	87.6

Сроки доставки

Доставка в регион Курск

Магазин «ЧИП и ДИП»	24 июля¹	бесплатно
Курьер	20 июля¹	416 руб.²
ПВЗ Boxberry	20 июля¹	99 руб.³
ПВЗ Л-Пост	20 июля¹	99 руб.³
ПВЗ СДЭК	21 июля¹	99 руб.³
ПВЗ 5Post	24 июля¹	99 руб.²
ПВЗ Яндекс Доставка	27 июля¹	99 руб.²
ТК DPD	20 июля¹	584 руб.²
ТК «Деловые линии»	21 июля¹	843 руб.²
Почта России	31 июля¹	286 руб.²

Цена и наличие в магазинах

ул. Карла Маркса, 68, ТЦ «Мега Гринн», 1 этаж

нет в наличии

Источник
