Rev 303 инструкция по установке

~ 2 ~

РЭВ-303                                                                                                                                                                NOVATEK-ELECTRO

ПРЕДОСТЕРЕЖЕНИЯ
Перед использованием устройства внимательно ознакомьтесь с Руководством по эксплуатации.
Если температура устройства после транспортирования (хранения)  отличается от температуры

среды,  при которой предполагается его эксплуатация, то перед подключением  к электрической сети
выдержите  устройство  в  условиях  предполагаемой  эксплуатации  в  течение  двух  часов  (т.к.  на
элементах устройства возможна конденсация влаги).

Для  чистки  устройства  не  используйте  абразивные  материалы  или  органические  соединения

(спирт, бензин, растворители и т.д.).

ЗАПРЕЩАЕТСЯ  САМОСТОЯТЕЛЬНО  ОТКРЫВАТЬ  И  РЕМОНТИРОВАТЬ  УСТРОЙСТВО.
Компоненты устройства могут находиться под напряжением сети.

ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ УСТРОЙСТВА С МЕХАНИЧЕСКИМИ ПОВРЕЖДЕНИЯМИ
КОРПУСА.

НЕ ДОПУСКАЕТСЯ ПОПАДАНИЕ ВОДЫ В УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ УСТРОЙСТВА В
УСЛОВИЯХ ВЫСОКОЙ ВЛАЖНОСТИ.

ВНИМАНИЕ!  УСТРОЙСТВО  НЕ  ПРЕДНАЗНАЧЕНО  ДЛЯ  КОММУТАЦИИ  НАГРУЗКИ  ПРИ
КОРОТКИХ  ЗАМЫКАНИЯХ.  ПОЭТОМУ  УСТРОЙСТВО  ДОЛЖНО  ЭКСПЛУАТИРОВАТЬСЯ  В

СЕТИ,  ЗАЩИЩЕННОЙ  АВТОМАТИЧЕСКИМ  ВЫКЛЮЧАТЕЛЕМ  (ПРЕДОХРАНИТЕЛЕМ)  С  ТОКОМ
ОТКЛЮЧЕНИЯ НЕ БОЛЕЕ 16 А КЛАССА В.

При соблюдении правил эксплуатации устройство безопасно для использования.

ВВЕДЕНИЕ
Настоящее  Руководство  по  эксплуатации  предназначено  для  ознакомления  с  устройством,

принципом  действия,  конструкцией,  порядком  эксплуатации  и  обслуживания  Программируемого
многофункционального таймера REV-303 (в дальнейшем по тексту «таймер», «REV-303» или «таймер
REV-303

»).

Термины и сокращения:



Дисплей – графический дисплей 128х64 точек;



По умолчанию – предустановленные значения параметров, которые таймер использует в
своей работе, пока пользователь не изменил эти значения явным образом;



РВ – Реальное время;



ВС – Восход солнца;



ЗС – Заход солнца;



ОЗУ – Оперативное запоминающее устройство.

1 НАЗНАЧЕНИЕ
Таймер  REV-303  является  микропроцессорным  устройством,  предназначенным  для  управления

нагрузкой  в  зависимости  от  реального  времени  без  необходимости  постоянного  обслуживания,  с
минимальными затратами и максимальным сбережением электроэнергии.

Таймер  REV-303  может  использоваться  для  автоматизации  включения  обогревательных

приборов, насосов, вентиляторов, подачи школьных звонков, уличного освещения, подсветки фасадов
зданий (прилегающих территорий, стоянок и других объектов).

В  таймере  REV-303  автоматически  вычисляется  время  восхода  и  заката  солнца  на  основе

введенных  координат  и  текущего  времени,  позволяя  управлять  освещением  без  использования
внешних датчиков.

Особенности таймера REV-303:



две программы управления с возможностью быстрого переключения между ними;



четыре режима работы таймера (астрономический, недельный, суточный и простой);



календарь с резервом хода на 6 лет при отсутствии внешнего питания;



точность планируемых событий 1 секунда и 0,1 секунда в режиме простого таймера;



общая  внутренняя  память  на  500  независимых  событий,  распределяемых  между
программами;



возможность автоматического перехода на летнее время;



светодиодный графический дисплей;



индикация текущего состояния контактов реле;



управление таймером с помощью 4-х кнопок, расположенных на лицевой панели;



возможность установки пароля на вход в меню настроек;



питание таймера от сети 24 — 265 В 50/60 Гц или от источника постоянного тока 8-24 В.

Формат файла: PDF

Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.

Дополнительно: Чтение инструкции онлайн

1

2

3

4

5

6

7

8

9

10

11

12

13

Оглавление инструкции

• Страница 1 из 14
  ООО «НОВАТЕК-ЭЛЕКТРО» интеллектуальная промышленная электроника ПРОГРАММИРУЕМЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ ТАЙМЕР REV – 303 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПАСПОРТ www.novatek-electro.com
• Страница 2 из 14
  ~2~ ПРЕДОСТЕРЕЖЕНИЯ Перед использованием устройства внимательно ознакомьтесь с Руководством по эксплуатации. Если температура устройства после транспортирования (хранения) отличается от температуры среды, при которой предполагается его эксплуатация, то перед подключением к электрической сети
• Страница 3 из 14
  ~3~ 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ 2.1 Основные технические характеристики Основные технические характеристики REV-303 указаны в таблице 2.1. Таблица 2.1 – Основные технические характеристики Название Напряжение питания от сети ( / ), В Частота питающей сети, Гц Потребляемая
• Страница 4 из 14
  ~4~ — электрический ресурс 4 А 24 В DC, раз, не менее — электрический ресурс 4 А 250 В АС (cosφ = 0,4), раз, не менее 60 000 100 000 3 УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ 3.1 Устройство 3.1.1 Конструкция Таймер конструктивно выполнен в пластмассовом корпусе, предназначенном для крепления на DIN-рейку 35
• Страница 5 из 14
  ~5~ 3.2.1 Принцип действия таймера основан на включении/выключении реле нагрузки по одной из заданных пользователем программ Пх (х – номер программы от 1 до 2), которые настраиваются отдельно. Каждая программа Пх может быть настроена на один из режимов работы:  Астрономический;  Недельный; 
• Страница 6 из 14
  ~6~ Рисунок 3.4 – Включение нагрузки на примере недельного режима работы 3.2.4 Суточный режим работы В качестве события пользователь задает состояние реле нагрузки (включено или выключено) и время (от 00:00:00 до 23:59:59). Время события сравнивается с внутренними часами реального времени, и если
• Страница 7 из 14
  ~7~ Рисунок 3.6 – Включение нагрузки на примере простого режима работы 4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И МЕРЫ БЕЗОПАСНОСТИ 4.1 Меры безопасности 4.1.1 В REV-303 ИСПОЛЬЗУЕТСЯ ОПАСНОЕ ДЛЯ ЖИЗНИ НАПРЯЖЕНИЕ. ПРИ УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ, ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ, МОНТАЖНЫХ РАБОТАХ НЕОБХОДИМО ОТКЛЮЧИТЬ
• Страница 8 из 14
  ~8~ 1,2 – нормально разомкнутый контакт; 2,3 – нормально замкнутый контакт; 4,5,6 – не используется; 7 – клемма питания ~ 24 ÷ 265 В (Фаза); 8 – клемма питания ~ 24 ÷ 265 В (Ноль); 9,10 – не используется; 11 – клемма питания плюс 8 ÷ 24 В; 12 – клемма питания минус 8 ÷ 24 В; Примечания 1 –
• Страница 9 из 14
  ~9~  Режим недельный  Режим суточный – часы; – часы;  Режим простой – секундомер. Если в таймере отсутствуют события, программа отключена пользователем или программа завершила свой цикл, посередине слева отображается пиктограмма – замок. Внизу по всей длине дисплея отображается суточный
• Страница 10 из 14
  ~ 10 ~ 1 – название корневого пункта меню; 2 – курсор выделения текущего подпункта меню; 3 – названия подпунктов меню; 4 – номер выделенного подпункта меню; 5 – общее количество подпунктов меню в текущей группе; 6 – индикатор положения курсора выделения. Рисунок 6.5 – Экран меню настроек таймера
• Страница 11 из 14
  ~ 11 ~ o Сост. событий – позволяет посмотреть количество созданных событий во всех программах, максимально допустимое количество событий и ресурс износа памяти, на которую сохраняются события; o Версия ПО – позволяет посмотреть текущую версию программного обеспечения таймера; o Устройство –
• Страница 12 из 14
  ~ 12 ~ 6.5.3 Удаление события из списка Для удаления события из списка необходимо: находясь в одном из списков событий, кнопками ▲ (вверх) или ▼ (вниз) выбрать событие, которое необходимо удалить, нажать кнопку Ок, при этом на дисплее таймера отобразится всплывающее меню. Кнопками ▲ (вверх) или ▼
• Страница 13 из 14
  ~ 13 ~ Приложение А (рекомендуемое) Структура меню таймера REV-303 NOVATEK-ELECTRO РЭВ-303
• Страница 14 из 14


ООО «НОВАТЕК-ЭЛЕКТРО»

интеллектуальная промышленная электроника

ПРОГРАММИРУЕМЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ ТАЙМЕР

REV – 303

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПАСПОРТ

www.novatek-electro.com

НАЗНАЧЕНИЕ

Программируемый многофункциональный таймер РЭВ-303 (далее устройство) предназначен для коммутации электрических цепей с предварительно настроенными выдержкой времени и алгоритмом работы с привязкой к реальному времени (астрономический таймер). Устройство автоматически вычисляет время восхода и заката солнца на основе введенных координат и текущего времени, позволяя управлять освещением без использования внешних датчиков.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Устройство управляет нагрузкой по одной из заданных пользователем программ Пх (х – номер программы от 1 до 2), которые настраиваются отдельно. РЭВ-303 оснащено встроенными часами реального времени, питание которых осуществляется (в случае отключения основного питания) от встроенного элемента резервного питания – литиевой батареи.

Каждая программа Пх может быть настроена на один из режимов работы:

• Астрономический режим работы — в качестве события пользователь задает состояние реле нагрузки (включено или выключено) и смещение времени относительно восхода или заката солнца (от -23:59 до +23:59).
  Ежедневно таймер рассчитывает реальное время восхода и заката солнца, суммирует это время со временем события, затем полученное время сравнивается с часами реального времени. Если полученное значение больше или равно реальному времени – таймер переключит реле нагрузки в состояние, указанное в событии.
  Вышеописанный алгоритм выполняется для каждого заданного пользователем события. При этом если событий больше 1, сработает только то событие, которое соответствует часам реального времени, остальные события выполняться не будут.
  На широтах, где наступил полярный день, события, связанные с заходом солнца, выполняться не будут, а время восхода солнца принимается равным 00:00.
  На широтах, где наступила полярная ночь, события, связанные с восходом солнца, выполняться не будут, а время захода солнца принимается равным 00:00.
• Недельный режим работы — в качестве события пользователь задает состояние реле нагрузки (включено или выключено), день недели (с понедельника по пятницу) и время (от 00:00:00 до 23:59:59).
  День недели и время события сравниваются с внутренними часами реального времени. Если они равны или время события больше реального времени – таймер переключит реле нагрузки в состояние, указанное в событии.
  Вышеописанный алгоритм выполняется для каждого заданного пользователем события. При этом если событий больше 1, сработает только то событие, которое соответствует часам реального времени, остальные события выполняться не будут.
• Суточный режим работы — в качестве события пользователь задает состояние реле нагрузки (включено или выключено) и время (от 00:00:00 до 23:59:59).
  Время события сравнивается с внутренними часами реального времени. Если они равны или время события больше реального времени – таймер переключит реле нагрузки в состояние, указанное в событии.
  Вышеописанный алгоритм выполняется для каждого заданного пользователем события. При этом если событий больше 1, сработает только то событие, которое соответствует часам реального времени, остальные события выполняться не будут.
• Простой режим работы — в качестве события пользователь задает состояние реле нагрузки (включено или выключено) и время (от 00:00:00:0 до 23:59:59:9).
  Время события сравнивается с внутренним счетчиком, который начинает считать с момента подачи питания на таймер. Если они равны или время события больше внутреннего счетчика – таймер переключит реле нагрузки в состояние, указанное в событии.
  Вышеописанный алгоритм выполняется для каждого заданного пользователем события. При этом если событий больше 1, сработает только то событие, которое соответствует внутреннему счетчику, остальные события выполняться не будут.

ВАЖНО! Перед использованием таймера обязательно необходимо установить точную дату и время.

ОСНОВНЫЕ ОСОБЕННОСТИ

• 4 режима (алгоритмов) работы реле времени;
• Светодиодный графический дисплей 128х64 точек;
• Календарь с резервом хода на 6 лет при отсутствии внешнего питания;
• Индикатор состояния Устройства и встроенного реле;
• Общая внутренняя память на 500 независимых событий, распределяемых между программами;
• возможность установки пароля на вход в меню настроек;
• 1 переключающая группа контактов 16А/AC230В.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов питания сечением до 2.5 мм²

СХЕМА ПОДКЛЮЧЕНИЯ

ВАЖНО! При подключении источника постоянного тока (клеммы 11, 12) соблюдение полярности не обязательно.

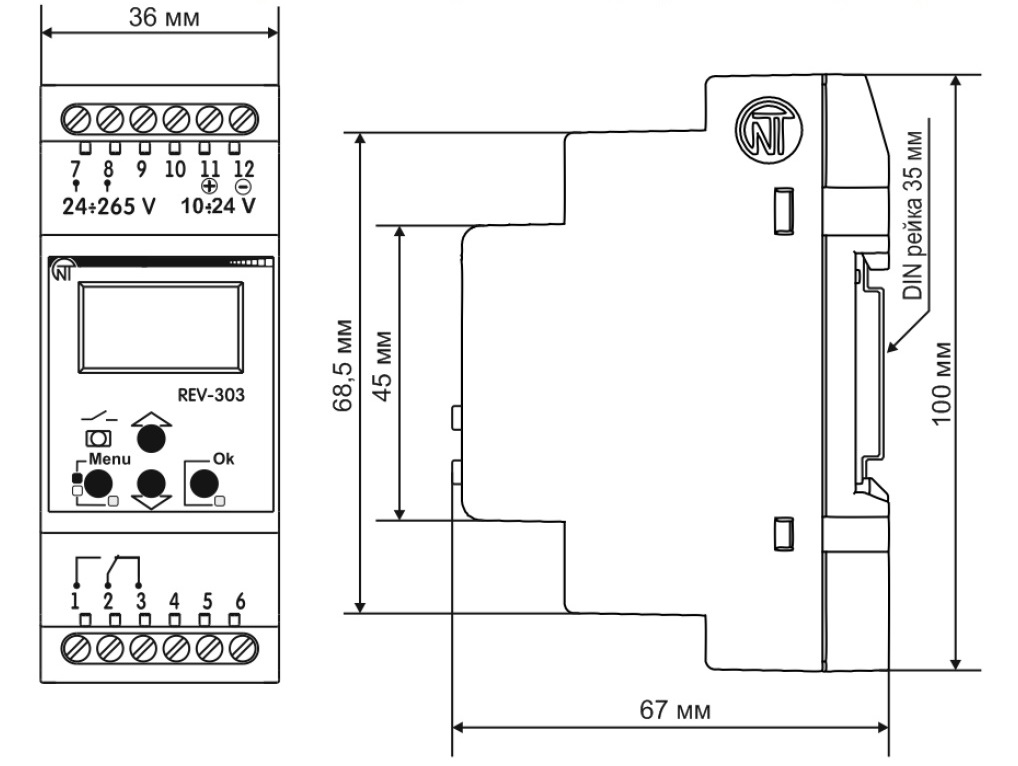

ГАБАРИТНЫЕ РАЗМЕРЫ

---

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)
