ColorWash 575 AT © ROBE Show Lighting s.r.o.

17

9.

Панель управления

.

Панель управления расположена на передней части прибора. Здесь Вы можете установить адрес

прибора, режим, узнать время наработки, запустить тест, перезапустить прибор и использовать много других
установок и сервисных функций.

Навигация по дереву меню осуществляется при помощи:

[UP] [DOWN] –выбор пунктов меню одного уровня, изменение значения

[MODE] – выход из текущего меню без сохранения изменений

[ENTER] – вход в меню, подтверждение установок и значений, сохранение и выход из меню.

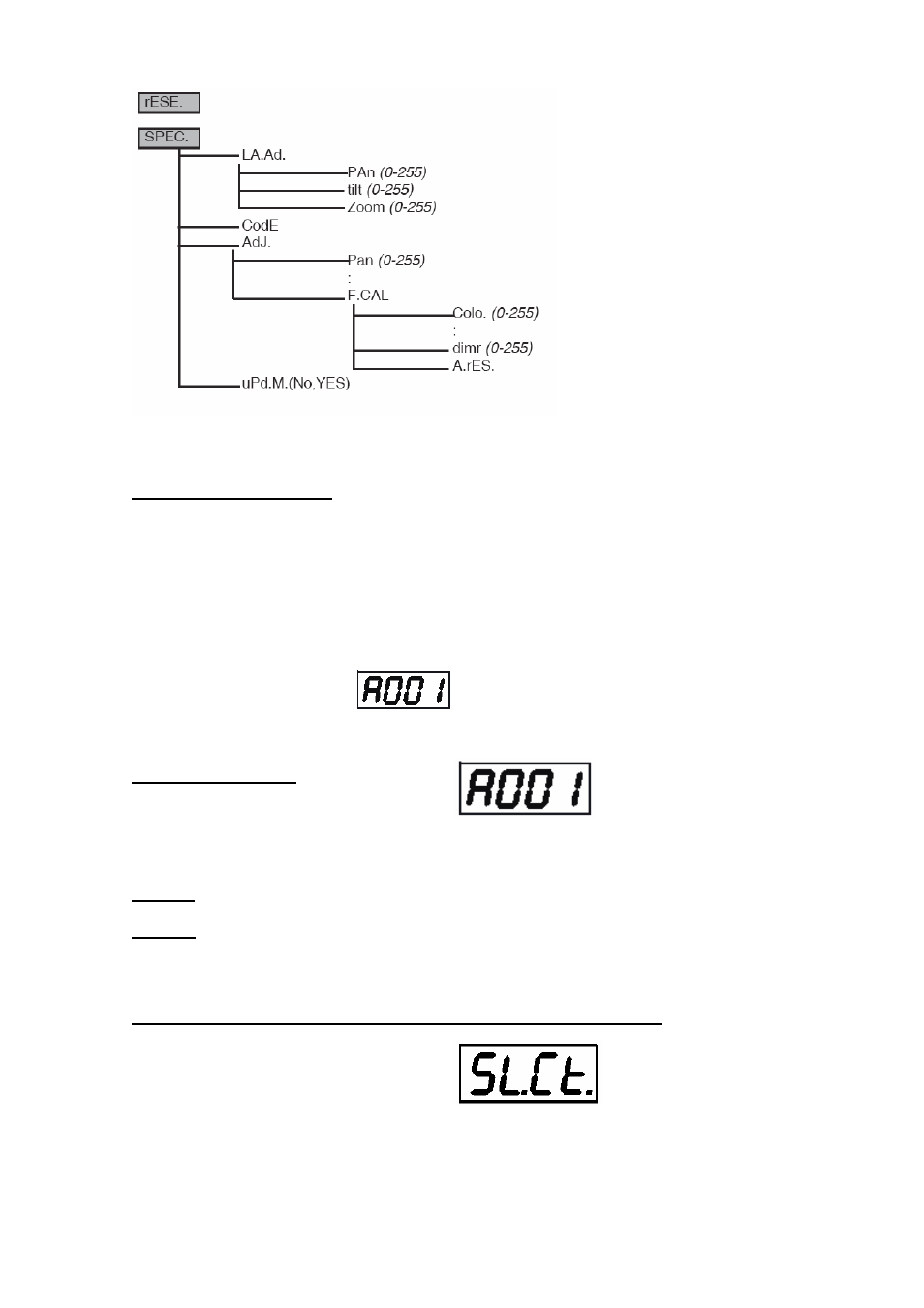

После включения прибора дисплей показывает начальный экран:

Для перемещения по разделам меню используйте кнопки [UP] [DOWN], для входа в подменю

нажмите [ENTER].

9.1 Меню адреса.

С помощью этого меню вы можете установить адрес или выбрать режим ведущего ведомого.

dM.Ad.

– подменю назначения стартового адреса DMX.

MA.SL.

– подменю выбора режима ведущий / ведомый.

При назначении прибора ведомым нужно выбрать номер прибора (Slave1 – Slave9).
Значение d.AbL выключает режим ведущего / ведомого.

Данная функция позволяет устанавливать программные настройки любого из ведомых

приборов с

панели ведущего прибора. Для этого надо найти меню

Sl.Ct. и нажать

[ENTER]. Затем кнопками [UP] и

[DOWN] выбрать

нужный из подключенных приборов SL.C.1 – SL.C.9 . и нажать

[ENTER]. Затем Вы можете

управлять ведомым прибором с панели ведущего. Если ни один ведомый прибор не подключен к ведущему
по управлению, то на дисплее будет циклически высвечиваться индикация SL.C.1, SL.C.2, SL.C.3 … SL.C.9 и
т.д. Данная функция применима только к ведущему (MASTER) прибору.
