Измерители мощности Robiton PM1 и PM2

Недавно я рассказывал, почему для точного измерения мощности электроприборов, работающих от сети, нужен специальный прибор — измеритель мощности (ваттметр), а любые измерения с помощью обычных мультиметров не могут быть точными.

Свой первый измеритель мощности BEBUY я купил пять лет назад в одном из китайских интернет-магазинов. Он, как и многие другие подобные измерители, достаточно точен при измерении мощностей от десятков ватт, но на малых мощностях точность измерения снижается.

В одном из обзоров светодиодных ламп на сайте led-obzor.ru я увидел фотографию измерителя мощности, который показывал значения мощности с сотыми долями. Я спросил у автора сайта, что это за измеритель. Оказался, Robiton. У этого производителя есть две модели измерителей мощности: Robiton PM-1 и Robiton PM-2. Я попросил представителей бренда предоставить мне обе модели для пристального изучения.

Приборы не сильно отличаются по цене (PM-1 стоит 780 рублей, PM-2 белого цвета — 900 рублей, чёрного — 1000 рублей), но очень сильно отличаются по возможностям и точности измерений.

Возможности

Оба прибора включаются в евророзетку, а нагрузка, мощность которой предстоит измерять, подключаются к розетке на корпусе прибора. У обоих приборов три кнопки управления. Оба прибора способны измерять мощность до 3600 Вт.

Прибор измеряет мощность, количество энергии, которую потребила нагрузка (киловатт-часы), и стоимость потреблённой энергии. Цена киловатта настраивается.

Разрешение при измерении мощности не очень высокое, поэтому, при нагрузке 6 Вт показания прибора всё время «скачут» между 5.5 и 6.4 Вт.

Измеритель мощности Robiton PM-1 подойдёт для измерения мощности и стоимости потребляемой энергии электроприборов средней и большой мощности — компьютеров, нагревателей, чайников, холодильников, стиральных машин.

Robiton PM-2 имеет гораздо больше возможностей и более высокую точность.

Три батарейки используются для работы встроенных часов и сохранения показаний после отключения от сети.

Прибор отображает время, напряжение сети, частоту, ток, мощность нагрузки, коэффициент мощности (Power Factor), время измерения, количество энергии, которую потребила нагрузка (киловатт-часы), и стоимость потреблённой энергии. Цена киловатта настраивается с учётом дневного и ночного потребления при двухтарифном учёте. Есть возможность сбросить показания времени измерения, потребления энергии и стоимости.

Точность измерений

В инструкции Robiton PM-1 указана точность измерения мощности ±0.1 Вт на нагрузке до 100 Вт и 1% при нагрузке более 100 Вт. Для Robiton PM-2 указана точность измерения мощности ±1% или ±0.2 Вт, точность измерения напряжения ±1% и точность измерения тока ±1% или ±0.01 А.

Для того, чтобы понять насколько точны ваттметры, я задействовал весь свой арсенал измерительных приборов.

В качестве источника образцового напряжения 230 В я использовал источник бесперебойного питания с чистой синусоидой APC Smart UPS 700INET в режиме работы от батарей.
Самый точный из моих мультиметров — Mastech MY65 (точность ±(0.1%+3), т.е. ±0.53 В на 230 В) показывал 231.2-232.0 В. Предположительно, источник даёт 231.5 В. Robiton PM2 честно показывал 232 В. Мультиметр UNI-T UT61E завышал показания, но его точность ±(0.8%+10) это лишь ±2.84 В на 230 В.

upd.: Я ошибся с точностью мультиметра Mastech MY65, да и китайцы подвели. На коробке мультиметра указано «AC Voltage 750V ±(0.15%+3)» т.е. ±0.65 В на 230 В, в русской инструкции, прилагавшейся к мультиметру ±(1%+15), то есть ±3.8 В на 230 В, на официальном сайте ±(1.2%+15), т.е. ±4.3 В на 230 В. Кому верить я не знаю.

В качестве маломощной измерительной нагрузки я использовал резистор 27 кОм 2 Вт. MY65 (точность ±(0.3%+1)) показал, что его сопротивление составляет 26950 Ом. Мощность должна быть 231.5/26950*231.5=1,9886 Вт. Robiton PM-2 показал 1.99 Вт. Идеально точно!
Robiton PM-1 показывал попеременно 1.8 и 2.0 Вт.

Кроме того я измерил мощность ламп накаливания 25 и 75 Вт. PM-1 показал 25.7 и 75.4 Вт, PM-2 — 25,95 и 75.58 Вт.

У меня была возможность сравнить результаты измерения мощности ваттметра Robiton PM-2 с результатами, полученными на дорогом лабораторном оборудовании для измерения мощности, да ещё и на нагрузке с низким коэффициентом мощности и «рваным» потреблением — светодиодных лампах. По десяти разным образцам ламп с мощностью от 3.4 до 13.8 Вт отклонения составили от 0.2% до 2.1%. Отличный результат!

Несмотря на широкий диапазон измерений, Robiton PM-2 даёт весьма точные результаты даже на малой мощности.

А что внутри?

Для того, чтобы вскрыть измерители мощности, понадобится хитрая трёхгранная отвёртка. Конструкция PM-1 состоит из двух плат.

На плате индикатора есть кнопка калибровки. Я решил не рисковать и не нажимать её.

Обратная сторона основной платы.

Конструкция Robiton PM-2.

Основная плата и шунт.

Плата с обратной стороны.

Заключение

Измеритель мощности — недорогой и полезный прибор, позволяющий узнать, сколько потребляют различные электроприборы. С помощью него можно узнать, сколько потребляет холодильник за сутки, сколько потребляет стиральная машина за одну стирку или узнать, во сколько обходится одно кипячение чайника. С помощью этого прибора можно определить, какие электроприборы в доме потребляют больше всего энергии (поверьте, это далеко не самые мощные приборы) и узнать, как экономить электроэнергию.

Из двух ваттметров Robiton я, конечно же, рекомендую Robiton PM-2 — он точнее и имеет гораздо большие возможности.

Источник

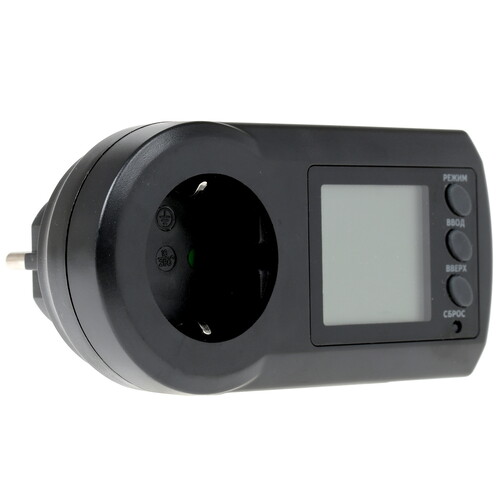

Ваттметр ROBITON PM-2

Ваттметр для использования в бытовой электросети 220В
Отображаемые параметры:

• Напряжение сети (В)
• Ток, потребляемый электроприбором (А)
• Частоту переменного тока (Гц)
• Мощность электроприбора (Вт)
• Количество и стоимость потребленной электроэнергии

Максимальная нагрузка: 16A, 3600Вт
Возможность настройки двух ценовых режимов
Цвет — черный

Описание ROBITON PM-2

Счетчик потребляемой электроэнергии (ваттметр) ROBITON PM-2 предназначен для измерения и контроля потребления энергии различными электроприборами, суммарный ток которых не превышает 16А. PM-2 оснащен возможностью установки цены киловатт-часа, что позволяет узнать суммарную стоимость потребленной электроэнергии. Благодаря возможности установки двух ценовых режимов (установка дней недели и времени смены режима) данная модель подходит для круглосуточного измерения потребления электроприборов. Ваттметр PM-2 оснащен ЖК дисплеем, тремя кнопками управления и дополнительной кнопкой сброса настроек и быстрой очистки данных.

Отображаемые параметры:

1. Текущее Время
2. Напряжение сети (В)
3. Ток, потребляемый подключенным электроприбором (А)
4. Активная потребляемая мощность подключенного электроприбора (Вт)
5. Количество электроэнергии потребленной подключенным электроприбором (кВт*ч)
6. Частота переменного тока (Гц)
7. Коэффициент мощности подключенного устройства
8. Суммарное время работы и начисленная стоимость
9. Время работы и начисленная стоимость в ценовой программе 1(если данный параметр задан)
10. Время работы и начисленная стоимость в ценовой программе 2 (если данный параметр задан)

Технические характеристики:

Источник

Обзор ваттметра Robiton PM-2

Возможно многие слышали про бытовые ваттметры для определения потребляемой мощности электроприемника и стоимости его эксплуатации (платы за электроэнергию) за определенный промежуток времени. Так же с их помощью можно узнать частоту и напряжение сети.

Ваттметр РМ-2 фирмы ROBITON, предназначен для контроля и измерения потребляемой электроэнергии различными электроприёмниками с суммарным током до 16 А. Счетчик позволяет устанавливать цену за кВт*ч (в том числе и для потребителей с двухтарифными приборами учета), для учёта суммарной стоимости потребляемой электроэнергии электроприемниками подключенными через него.

Технические характеристики

Сам прибор учёта питается напряжением 220 В с частотой 50 Гц, а потребляет (без нагрузки) менее 0,5 Вт. Максимальная нагрузка на которую рассчитан прибор составляет 16 А. Диапазон температуры, при которой устройство функционирует в нормальном режиме от 0°С до +50° С.

Устройство способно измерять напряжение в пределах от 190 до 276 В с точностью в 1%.

Максимальный измеряемый ток 16 А, точность измерения составляет 0,01 А.

Диапазон мощности измеряемой нагрузки: от 0,2 до 4416 Вт, с точностью измерения 0,2 Вт.

Суммарное энергопотребление отображается в диапазоне от 0,00 до 9999,99 кВт*ч.

Частота доступная для измерения: от 45 до 65 Гц.

Встроенные часы работают с погрешностью в 1 минуту за месяц.

Упаковка и комплектация

Robiton PM-2 поставляется в футляре из формованного по размеру пластика, таким образом товар полностью доступен для внешнего осмотра. Вверху упаковки, над самим устройством, находится картонная подложка с логотипом производителя и информацией об основных отображаемых параметрах.

Перевернув упаковку, мы увидим, что устройство с помощью стикера сообщает нам о принадлежности к числу энергосберегающих продуктов выпускаемых под торговой маркой Robiton. Производитель заявляет, что в линейке этой продукции используются разработки, нацеленные на повышение эффективности использования и экономию электроэнергии. Данный знак на упаковке отличает продукцию с высоким КПД и минимальным потреблением электроэнергии в режиме ожидания (соответствуют директиве ЕС EuP (2005/32/EC). Такие устройства эффективно потребляют электроэнергию и, как следствие, экономят средства потребителей.

В комплект входят само устройство, инструкция по эксплуатации и три батарейки LR44.

Гарантийный талон расположен в конце инструкции. Производитель даёт годовую гарантию на устройство.

Внешний вид

Электронный ваттметр, представляет собой переходник с горизонтально расположенным ЖК-дисплеем. Размеры Robiton PM-2 составляют 125х65х33мм.(ШхВхГ), а его масса 0,13 кг.

Штепсельная вилка выполнена по стандарту С2b согласно ГОСТ 7396.1-89.

Корпус качественный, пластмасса крепкая, скрипов и люфтов нет.

Батарейки предназначены для сохранения настроек времени, стоимости электроэнергии и т.д.

Вентиляционные отверстия отсутствуют, ваттметр практически не нагревается.

Немного об органах управления

Устройство имеет 4 кнопки.

Кнопка «РЕЖИМ», позволяет выбирать, какой вид информации необходим нам для отображения на дисплее, а также с её помощью выполняется вход в режим установки ценовых программ.

При помощи кнопок «ВВОД» и «ВВЕРХ», устанавливаются текущие время, цена и данные для ценовых программ.

Нажатием кнопки «СБРОС», происходит обнуление всех данных в памяти устройства, включая текущее время и все настройки.

В работе

Во время работы, ваттметр, отображает различные наборы данных, которые переключаются нажатием кнопки «РЕЖИМ».

Первый режим отображения данных содержит напряжение питающей сети (1), её частоту (2), текущий день недели (3), и часы(4).

Второй режим, отображает на экране устройства силу тока (1), потребляемого подключенным электроприёмником, коэффициент мощности (2), и день недели с часами (3).

Третий режим выводит на дисплей мощность подключенной нагрузки.

Четвертый режим показывает сколько электрической энергии мы израсходовали.

Последний, пятый режим, говорит, сколько мы должны заплатить (1) и сколько времени (ЧЧ:мм) электроприёмник проработал (2).

Снять данные с прибора, находясь выше него, весьма проблематично, т.к. они плохо различимы. Для комфортного восприятия, необходимо находиться на уровне с прибором.

Для установки первой ценовой программы необходимо нажать и удерживать кнопку «РЕЖИМ» в течение 3 секунд. Далее нажатиями кнопки «ВВОД» выбираем изменяемую позицию, а кнопкой «ВВЕРХ» изменяем её. Переход к следующей изменяемой позиции, осуществляется повторным нажатием кнопки «ВВОД».

Установка второй ценовой программы производится нажатием кнопки «РЕЖИМ» и последующим повтором ранее проделанных операции.

Выход из режима установки стоимости производится нажатием и удерживанием кнопки «РЕЖИМ» в течение 3 секунд.

При тестировании, цифровым мультиметром UNI-T модели UT20B, снимались показания напряжения питающей сети и сверялись с показаниями Robiton PM-2. Разница составила ± 1,5 В.

Для измерения мощности и тока в качестве эталона, была подключена лампа накаливания, мощностью 60 Вт.

В ходе тестирования, показания мощности изменялись от

57,8 Ватт. Потребляемый ток при этом составлял 25 Ампер.

За 60 минут работы лампы, количество затраченной электроэнергии составило 0,05 кВт*ч, что вылилось в стоимость 0,11 руб.

Так же в качестве нагрузки применялись:

1. Электродвигатель КД-50М-У4 номинальной мощностью 50 Вт.

2. Микроволновая печь номинальной мощностью 1050 Вт.

3. Пылесос Zelmer 619.5.B4E номинальной мощностью 1500 Вт.

Для электродвигателя, средний показатель мощности 45 Вт, тока 0,22 А. Для микроволновой мечи мощность составила 1067 Вт, а ток 5,35 А. Пылесос работал с мощностью 1490 Вт. и током 6,82 А.

За день работы ваттметр показал, что микроволновка потребила 0,1 кВт*ч электроэнергии, конечная стоимость которой составила 0,21 р. Пылесос, работая 20 минут, потребил 0,32 кВт*ч, общей стоимостью 0,69 р.

Разбор

Для разбора устройства требуется отвертка с Y наконечником, которую не сразу удалось найти. Крышка крепится двумя саморезами и тремя защелками, две из которых находятся со стороны кнопок управления, а третья напротив, со стороны розетки.

Разобрав устройство, видно, что оно собрано на двух печатных платах. Первая, отвечает за измерения и крепится к корпусу двумя шурупами, вторая, отвечающая за информацию, выводящуюся на дисплей, крепится пятью шурупами. Пайка не очень аккуратная, пара элементов не пропаяны, так же присутствуют следы флюса.

На первой плате, «Желтый кирпич» – это пленочный помехоподавляющий конденсатор EN60384-14 на 0,33 мкФ, 275 В

с классом помехоподавления X2. За ним расположен резистор сопротивлением 150 Ом. В верхней части платы, мы видим 3 электролитических конденсатора, один на 220 мкФ, 50 В, два других на 220 мкФ, 16 В. В правой части расположен кварцевый генератор 4,096 МГц, служащий для получения колебаний фиксированной частоты с высокой температурной стабильностью.

Тыльная сторона этой платы несет на себе аналогово-цифровой преобразователь CS5460 (1), ПЗУ HK24C02 (2) и стабилизатор CJ78L05 (3).

АЦП CS5460, предназначен для точного измерения и расчета энергии.

Электрически стираемое перепрограммируемое ПЗУ (EEPROM) HK24C02. С организацией памяти 256х8 бит и возможностью записи/стирания до 1 миллиона раз.

Маломощный стабилизатор напряжения CJ78L05 с входным напряжением от +7 до +30 V, выходным +5 V ±5%, рассчитанный на максимальный выходной ток 100 mA.

Печатные платы соединены друг с другом для общения 10 контактным шлейфом.

Плата дисплея, с одной стороны несет на себе термопару, предназначенную для контроля температуры прибора и микропереключатель, который производит отключение прибора при вскрытии корпуса.

С другой стороны контактная площадка ЖК-дисплея, неизвестный бескорпусный микроконтроллер залитый компаундом и контактные площадки кнопок управления.

Контактные площадки полностью соприкасаются с дисплеем и кнопками, что снижает ошибки и улучшает качество отображения символов на дисплее.

Вывод

На мой взгляд, ваттметр PM-2 показал себя с хорошей стороны. Точность при измерении напряжения соблюдена. Говоря о мощности, принимая во внимание то, что действительная мощность электрооборудования может отличаться от номинальной, думаю, прибор справился со своей задачей.

Выражаю благодарность сети магазинов DNS и торговой марке «ROBITON» за возможность публикации обзора, а так же компании «Источник Бэттэрис» за предоставление образца.

Источник

• Инструкции по эксплуатации

  1


На NoDevice можно скачать инструкцию по эксплуатации для ROBITON PM-2 BL1. Руководство пользователя необходимо для ознакомления с правилами установки и эксплуатации ROBITON PM-2 BL1. Инструкции по использованию помогут правильно настроить ROBITON PM-2 BL1, исправить ошибки и выявить неполадки.

Управляемая розетка — ваттметр Robiton PM-2

ЖК дисплей, тарификатор, 16А, 3600 Вт
подробнее

Код товара: 1327405

Время на прочтение
4 мин

Количество просмотров 22K

Недавно я рассказывал, почему для точного измерения мощности электроприборов, работающих от сети, нужен специальный прибор — измеритель мощности (ваттметр), а любые измерения с помощью обычных мультиметров не могут быть точными.

Свой первый измеритель мощности BEBUY я купил пять лет назад в одном из китайских интернет-магазинов. Он, как и многие другие подобные измерители, достаточно точен при измерении мощностей от десятков ватт, но на малых мощностях точность измерения снижается.

В одном из обзоров светодиодных ламп на сайте led-obzor.ru я увидел фотографию измерителя мощности, который показывал значения мощности с сотыми долями. Я спросил у автора сайта, что это за измеритель. Оказался, Robiton. У этого производителя есть две модели измерителей мощности: Robiton PM-1 и Robiton PM-2. Я попросил представителей бренда предоставить мне обе модели для пристального изучения.

Приборы не сильно отличаются по цене (PM-1 стоит 780 рублей, PM-2 белого цвета — 900 рублей, чёрного — 1000 рублей), но очень сильно отличаются по возможностям и точности измерений.

Возможности

Оба прибора включаются в евророзетку, а нагрузка, мощность которой предстоит измерять, подключаются к розетке на корпусе прибора. У обоих приборов три кнопки управления. Оба прибора способны измерять мощность до 3600 Вт.

Robiton PM-1.

Прибор измеряет мощность, количество энергии, которую потребила нагрузка (киловатт-часы), и стоимость потреблённой энергии. Цена киловатта настраивается.

Разрешение при измерении мощности не очень высокое, поэтому, при нагрузке 6 Вт показания прибора всё время «скачут» между 5.5 и 6.4 Вт.

Измеритель мощности Robiton PM-1 подойдёт для измерения мощности и стоимости потребляемой энергии электроприборов средней и большой мощности — компьютеров, нагревателей, чайников, холодильников, стиральных машин.

Robiton PM-2 имеет гораздо больше возможностей и более высокую точность.

Три батарейки используются для работы встроенных часов и сохранения показаний после отключения от сети.

Прибор отображает время, напряжение сети, частоту, ток, мощность нагрузки, коэффициент мощности (Power Factor), время измерения, количество энергии, которую потребила нагрузка (киловатт-часы), и стоимость потреблённой энергии. Цена киловатта настраивается с учётом дневного и ночного потребления при двухтарифном учёте. Есть возможность сбросить показания времени измерения, потребления энергии и стоимости.

Точность измерений

В инструкции Robiton PM-1 указана точность измерения мощности ±0.1 Вт на нагрузке до 100 Вт и 1% при нагрузке более 100 Вт. Для Robiton PM-2 указана точность измерения мощности ±1% или ±0.2 Вт, точность измерения напряжения ±1% и точность измерения тока ±1% или ±0.01 А.

Для того, чтобы понять насколько точны ваттметры, я задействовал весь свой арсенал измерительных приборов.

В качестве источника образцового напряжения 230 В я использовал источник бесперебойного питания с чистой синусоидой APC Smart UPS 700INET в режиме работы от батарей.
Самый точный из моих мультиметров — Mastech MY65

(точность ±(0.1%+3), т.е. ±0.53 В на 230 В

) показывал 231.2-232.0 В. Предположительно, источник даёт 231.5 В. Robiton PM2 честно показывал 232 В. Мультиметр UNI-T UT61E завышал показания, но его точность ±(0.8%+10) это лишь ±2.84 В на 230 В.

upd.: Я ошибся с точностью мультиметра Mastech MY65, да и китайцы подвели. На коробке мультиметра указано «AC Voltage 750V ±(0.15%+3)» т.е. ±0.65 В на 230 В, в русской инструкции, прилагавшейся к мультиметру ±(1%+15), то есть ±3.8 В на 230 В, на официальном сайте ±(1.2%+15), т.е. ±4.3 В на 230 В. Кому верить я не знаю.

В качестве маломощной измерительной нагрузки я использовал резистор 27 кОм 2 Вт. MY65 (точность ±(0.3%+1)) показал, что его сопротивление составляет 26950 Ом. Мощность должна быть 231.5/26950*231.5=1,9886 Вт. Robiton PM-2 показал 1.99 Вт. Идеально точно!
Robiton PM-1 показывал попеременно 1.8 и 2.0 Вт.

Кроме того я измерил мощность ламп накаливания 25 и 75 Вт. PM-1 показал 25.7 и 75.4 Вт, PM-2 — 25,95 и 75.58 Вт.

У меня была возможность сравнить результаты измерения мощности ваттметра Robiton PM-2 с результатами, полученными на дорогом лабораторном оборудовании для измерения мощности, да ещё и на нагрузке с низким коэффициентом мощности и «рваным» потреблением — светодиодных лампах. По десяти разным образцам ламп с мощностью от 3.4 до 13.8 Вт отклонения составили от 0.2% до 2.1%. Отличный результат!

Несмотря на широкий диапазон измерений, Robiton PM-2 даёт весьма точные результаты даже на малой мощности.

А что внутри?

Для того, чтобы вскрыть измерители мощности, понадобится хитрая трёхгранная отвёртка. Конструкция PM-1 состоит из двух плат.

На плате индикатора есть кнопка калибровки. Я решил не рисковать и не нажимать её.

Измерительный шунт.

Обратная сторона основной платы.

Конструкция Robiton PM-2.

Основная плата и шунт.

Плата с обратной стороны.

Заключение

Измеритель мощности — недорогой и полезный прибор, позволяющий узнать, сколько потребляют различные электроприборы. С помощью него можно узнать, сколько потребляет холодильник за сутки, сколько потребляет стиральная машина за одну стирку или узнать, во сколько обходится одно кипячение чайника. С помощью этого прибора можно определить, какие электроприборы в доме потребляют больше всего энергии (поверьте, это далеко не самые мощные приборы) и узнать, как экономить электроэнергию.

Из двух ваттметров Robiton я, конечно же, рекомендую Robiton PM-2 — он точнее и имеет гораздо большие возможности.

2016, Алексей Надёжин.
