Как разобрать, нарастить и собрать радиатор отопления

Алюминиевые, биметаллические, чугунные радиаторы собраны по одному и тому же принципу: секции в верхней и нижней части соединены между собой ниппель-гайками. Ниппель-гайки — это полые кольцеобразные гайки с внешней резьбой. Резьба нанесена на оба конца. Внутри каждой сделаны специальные пазы. В них при сборке-разборке вставляется ключ, вращая который происходит стягивание либо разъединение (в зависимости от направления вращения) обеих секций. Герметизацию обеспечивает прокладка из паронита или силикона, надеваемая сверху гайки.

Так подключается радиатор в систему

Как правило, разбирать и собирать батареи отопления нужно в следующих случаях:

• при монтаже новой системы обогрева;
• при необходимости добавить дополнительные секции радиатора;
• заменить давшую протечку секцию либо прокладку.

Нужно менять прокладку, а значит, разобрать батарею, а потом ее собрать

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

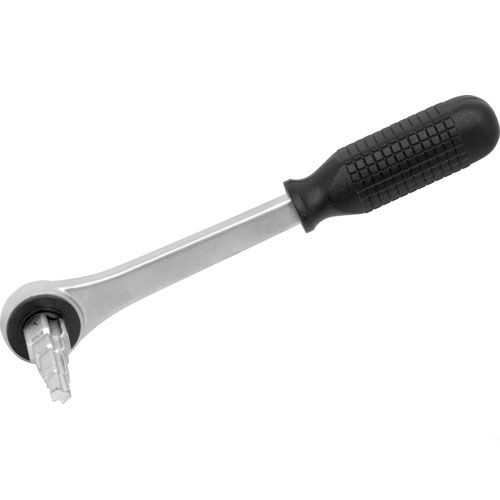

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

Как собрать алюминиевый радиатор

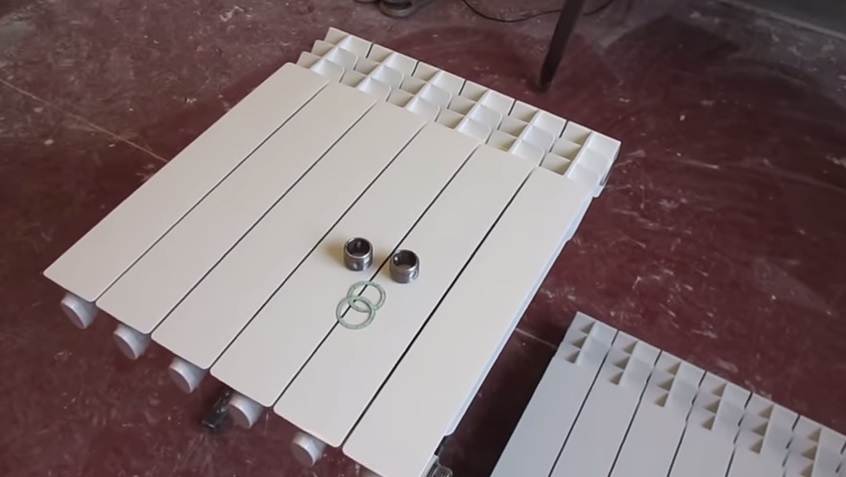

Собираем в обратной последовательности. Секции располагаем на ровной поверхности (подходящих размеров стол или просто кладём на пол). Если радиатор не новый, откручиваем торцевую заглушку и кран Маевского.

Перед монтажом следует хорошо исследовать резьбы и пазы, они должны быть качественными, без сколов и перепадов. На монтируемой секции для пробы «прогоняем» резьбу вкручивая-выкручивая ниппель. Здесь нужно обратить внимание на то, что перед резьбой под слоем заводской краски может находится прокладка. Потрите слегка торец мелкой наждачной бумагой, если она там обнаружится, то её нужно аккуратно срезать ножом с острым лезвием.

Так алюминиевый радиатор выглядит в разрезе

Перед тем, как добавить секции радиатора отопления, обязательно зачищаем торцы до гладкой поверхности. Снимаем даже заводскую краску. На торцах радиаторов она не нужна, а только будет способствовать раннему проявлению течей. Под краску рано или поздно начнет просачиваться теплоноситель. В случае с незамерзающими жидкостями это произойдет очень скоро, если используется в системе вода, то не очень, но произойдет обязательно. И тогда между секциями начнет подтекать теплоноситель, хотя прокладки еще в идеальном состоянии. А все дело в том, что краска на торцах расслоилась или ее разъело, появились микротрещины. Так что обязательно зачищаем торцы до чистого металла, но используем мелкую наждачную бумагу, чтобы поверхность металла была гладкой и без царапин. Это гарантирует эксплуатации системы без течи в радиаторах.

Для лучшей герметичности торцы потом нужно обезжирить (можно бензином). Обезжиривают также и прокладки, но их нужно вымыть обычным мыльным раствором. Для системы, которая будет заполняться водой обезжиривание — необязательная процедура, а для систем, которые будет работать на антифризах ее проводить нужно. Антифризы имеют большую текучесть и просачиваются в самые мельчайшие поры. После того, как все высохнет начинаем собирать алюминиевые радиаторы.

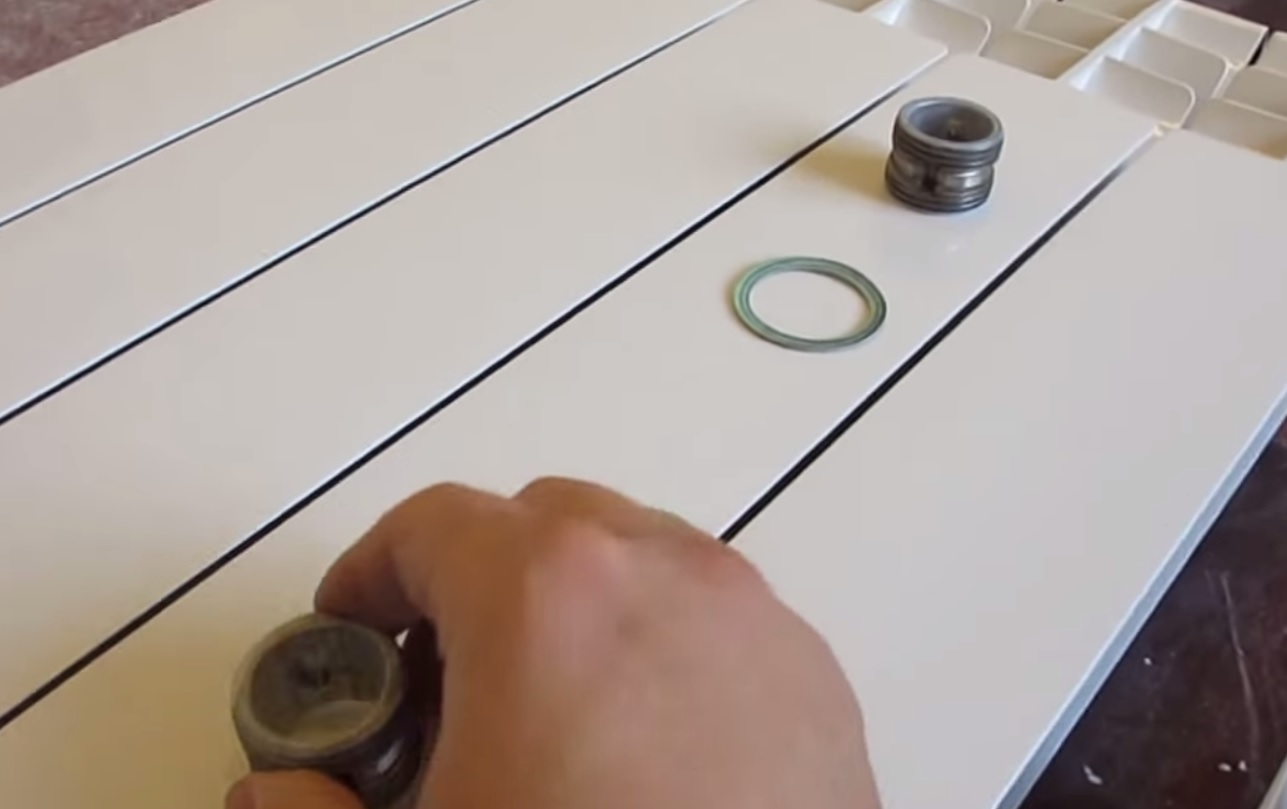

Затем наживляем на пол-оборота обе ниппель-гайки. Сверху на ниппель одеваются термостойкие паронитовые (силиконовые) прокладки для герметизации стыков. Теперь берём секцию, которую нужно прикрутить и плотно приставляем к гайкам, проверяя плотность их прилегания. Далее, вставляем ключ в верхнее отверстие и закручиваем на 1-2 оборота. При этом пока не пользуемся рычагом. Крутим руками. Затем проделываем ту же операцию и в нижнем отверстии. Повторяем несколько раз, поочередно на несколько оборотов затягивая обе гайки.

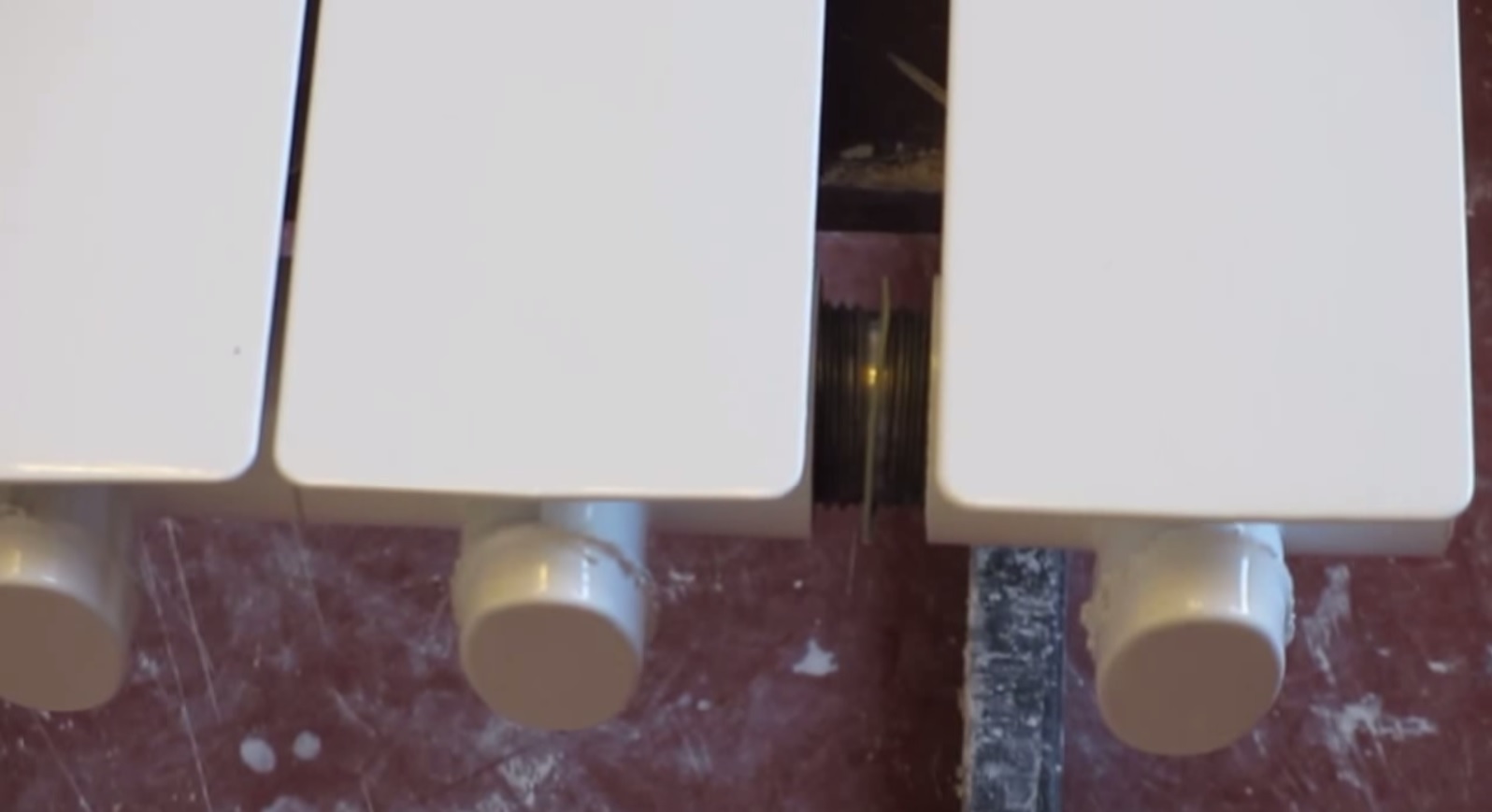

Секции откручиваем постепенно, на один -два оборота гайки то снизу, то сверху

Закручиваем настолько, насколько хватит сил. Только после ручной затяжки можно пользоваться рычагом. Это нужно делать в два этапа на каждом ниппеле. Чрезмерных усилий лучше не прикладывать при финальной затяжке ниппелей, поскольку можно легко сорвать резьбу: алюминий мягкий металл, не забываем.

Если секция собрана полностью, на неиспользованные отверстия с одной стороны накручиваем заглушку, а с другой — кран «Маевского» (для выпуска воздуха из системы). Теперь вы знаете, как собрать секции радиатора отопления и при необходимости сможете дорастить несколько секций.

Разборка чугунных радиаторов

Наиболее распространены чугунные радиаторы МС140. За время их эксплуатации, а это в некоторых случаях 30 и больше лет, они показали себя только с лучшей стороны:

• аккумулирует тепло;
• устойчив к плохому качеству теплоносителя;
• простоты в обслуживании;
• надёжны и имеют большой срок службы (от10 лет и выше)

Как же разобрать этого дедушку? А очень просто, ведь конструктивно все радиаторы собраны по одному принципу: с помощью ниппель-гаек и прокладок для герметичности. Правда, в те древние времена на гайку накручивалась пакля с краской и стояла резиновая прокладка.

Чугунные радиаторы в некоторых системах стоят по 50 лет, понятно, что разобрать их будет непросто

С разборкой нового радиатора проблем не возникает. А вот со старым придётся повозиться:

• со временем стык между секциями «прикипает»;
• внутренние выступы для ключа разъедаются под действием теплоносителя.

Вот поэтому разобрать старую «чугунину» довольно проблематично.

Еще одна сложность в работе с чугуном — его большой вес. Масса одной «чистой» секции -7.5 кг. Батарея из 10 секций весит 75 кг, поэтому переносить её лучше вдвоём. Перед разборкой радиатора, его лучше всего снять и промыть. Небольшую по весу батарею можно промыть в ванне, предварительно постелив тряпку. Для этого лучше всего взять кусок шланга, подключить к крану с холодной водой и хорошенько промыть. Если ванну пачкать жалко, можно выйти во двор. Важно только наличие воды, нужен также сток: всякого ужаса в воде будет более чем достаточно.

Только сильный человек может один носить чугунные батареи

Место для разборки радиатора выбирается ровным и достаточно просторным. Если вы живёте в многоэтажном доме, то эту работу вполне можно выполнить на лестничной клетке. Из инструментов понадобится:

• радиаторный ключ;
• зубило, молоток, небольшая кувалда;
• щётка с металлическим ворсом, паяльная лампа;
• несколько досок или чурок для подкладки под батарею;
• сантехнический ключ №2,3 для раскручивания боковых пробок (футорок) и заглушек.

Немного слов о ключе: вряд ли вы найдёте что-то подобное в магазине, проще поискать на рынке или одолжить у знакомого сантехника.

Ключ представляет из себя круглый пруток диаметром 18 мм. С одной стороны он расплющен в виде лопатки под внутренний размер: ширина ее 28х40мм и толщиной 6 мм. С другой, к нему приварено кольцо, в которое вставляется рычаг для вращения. Длина ключа определяется как ½ длины самого большого радиатора плюс примерно 300 мм. Можно сделать такое «чудо» и из подходящего отрезка полудюймовой трубы, расплющив один конец. Но этот вариант подойдёт только для разборки нового радиатора.

Стык потек — прохудилась прокладка. Нужно разбирать чугунную батарею и менять ее

Для облегчения работы, перед разборкой стык необходимо прогреть строительным феном, либо паяльной лампой. Вот тут и понадобятся доски: на них укладываете батарею и греете.

С «закипевшими» секциями проблем бывает очень много. Они настолько «сроднились», что и значительные физические усилия не помогают. Тогда первое «лекарство» — нагрев. Разогреваете металл до слабого свечения, затем попробуете раскручивать (только перчатки берите толще). Может подойти еще один вариант: раскручивать после остывания, но только сразу, после того, как температура снизится. В этом случае образуются в прокладках микротрещины, и разрушается такое соединение проще.

Теперь о порядке действий. Предварительно открутив заглушки, прикладываем ключ сверху радиатора, совместив головку ключа с местом, где будет откручен ниппель, и делаем круговую отметку мелом на теле ключа по торцу секции. Вместо мела можно использовать кусок изоленты или скотч. Далее вставляем ключ в нижнее внутренние отверстие и немного проворачивая вдоль оси вправо и влево доводим его до сделанной метки.

Теперь о том, в какую сторону нужно откручивать секцию. Если есть ниппель, то «наживляем» его поочерёдно левой или правой стороной. Определяем, в какую сторону он закручивается. Тогда откручивать гайку ключом нужно в противоположную сторону. Если резьба правая (закручивается по часовой стрелке), то для откручивания вращаем ключ против часовой стрелки. Для левосторонней резьбы откручиваем по часовой стрелке.

Если случилось чудо, и вам удалось сорвать резьбу, не спешите раскручивать ее полностью. Выкручивайте гайку на один оборот, затем проделайте тоже самое и с верхним ниппелем. И так понемногу откручивайте то сверху, то снизу. Чугун не любит перекосов и может банально расколоться. Таким же образом раскручиваем все секции.

Бывает, что протёкшую секцию не удаётся раскрутить. Тогда попробуйте распилить её по центру ниппеля «болгаркой» или ножовкой по металлу. Только разрезать секцию нужно предельно осторожно. Ведь чугун по природе – материал хрупкий. Есть ещё один способ: среднюю часть негодной секции просто разбивают небольшой кувалдой с двух сторон, а ниппеля выкручивают сантехническим ключом или выбивают молотком и зубилом.

При разборке не всегда получится обойтись только ключом. Часто необходимо разогреть металл до слабого свечения, и только после этого можно будет (и то не всегда) сорвать резьбу с закипевшей батареи

Сборка чугунного радиатора

Производится в обратной последовательности, отличие лишь в смене направления вращения ключа. Не забывайте о замене прокладок, лучше всего купить в магазине паронитовые, они прочнее, долговечнее и выдерживают агрессивные теплоносители (антифризы).

Вдруг не найдёте таких прокладок, можно использовать сантехнический лён. Он наматывается на правую резьбу по часовой стрелке, а на левую наоборот — против часовой стрелки. Ещё для надёжности на резьбу ниппель-гайки можно нанести герметик (например Unilock). Если использовать в системе планируете антифриз, то на подмотку краску наносить нельзя — ее разъест очень быстро и придется все перепаковывать. А это — слив системы, ее промывка, разобрать, потом собрать все секции… работы много. Так что под систему с антифризами используйте химический стойкий герметик и паронитовые прокладки.

Сборка и разборка радиаторов из любого материала происходит по одному сценарию. Разный может быть только вес, да еще некоторые специфические характеристики металлов (хрупкость чугуна, например).

Как собрать алюминиевый радиатор отопления

Существует большое разнообразие приборов, которые помогают получить тепло в доме. На современном рынке представлено большое разнообразие устройств, которые необходимо не только купить, но и правильно установить для получения необходимого эффекта. Большинство людей, при покупке систем отопления, задается вопросом, как собрать алюминиевый радиатор отопления.

Чтобы облегчить работу и понять выполняемые действия, нужно узнать о некоторых особенностях данного вида механизмов. Данная статья является помощником в этом нелегком, а порой и скучном занятии. Никто не говорит, что процесс сборки может оказаться весьма непростым, особенно тем людям, которые впервые слышат о самостоятельном монтаже подобных изделий. (См. также: Какие алюминиевые радиаторы отопления лучше )

Некоторые особенности алюминиевых радиаторов

Главным преимуществом данного устройства является его эксплуатация. В любой момент, когда потребуется, человек может добавить количество секций, что приведет к увеличению эффективности тепловой системы. Следует отметить, что алюминиевые радиаторы могут использоваться как в закрытом варианте отопительных систем, так и в открытых. При использовании данного оборудования, температура в помещении изменяется практически моментально. Главным недостатком можно считать повышенное восприятие к коррозии. К главным особенностям радиатора следует относить:

1. Рабочее давление в системе отопления.
2. Срок использования устройства.
3. Размеры и варианты подводки.
4. Внешний вид и покраску.

Особенности алюминиевых радиаторов являются главным аспектом их цены. Чем выше цена изделия, тем эффективней оно работает и имеет лучшее качество.

Применять алюминиевые батареи можно в тех системах отопления, которые имеют давление от 6-ти до 16-ти атмосфер. Чтобы улучшить продажу изделий и повысить возможность их использования на различных объектах, некоторыми производителями было предложено разработать агрегаты, которые способны выдержать давление до 25-ти атмосфер. В квартире, нормальное давление составляет 6, максимум 8-мь атмосфер. В частном дому данный показатель не превышает 6-ти и может снизиться до 4-х атмосфер. (См. также: Как выбрать радиаторы отопления )

Помимо особенности сборки алюминиевого радиатора, существует и особенность его срока годности. Максимальный срок нормального использования радиатора составляет 15-ть лет с момента установки. Особое внимание важно уделить габаритам: максимальная высота – 90 сантиметров, длина – 2 метра. Так как прибор используется в доме, покраска имеет особое значение. Она исполнена из лучшей краски, которая позволить применять влажную уборку.

Как правильно собрать радиатор и его обслуживание

И все же, с чего начать сборку радиатора? Прежде всего, с проверки наличия всех составных деталей, которые поставляются в комплекте с оборудованием. В полном комплекте с самими секциями устройства должны находиться:

Большинство подобной техники устанавливается в частных домах или загородных коттеджах. Их используют именно потому, что они имеют высокую отдачу тепла, которая весьма актуальна в момент зимнего отдыха и при необходимости прогреть большую площадь здания. Особой проблемы с подключением не должно возникнуть, так как данные устройства имеют то же подключение, что и стандартные системы отопления. В большинстве случаях их монтируют либо под окном во внутренней части помещения, либо у стенки. (См. также: Батареи отопления )

Отводная труба может устанавливаться с той стороны, которая более выгодна для потребителя. Хотя сборка алюминиевых радиаторов отопления и непроста (для ее эффективности и правильной работы следует пригласить эксперта по монтажу систем отопления), ее можно осуществить и самостоятельно. Первым делом необходимо собрать все составные части прибора воедино. Первоначально осуществляется установка всех пробок и заглушек, которые находятся в комплекте. Незамедлительно монтируется арматура запорная и терморегулирующая. Не следует осуществлять зачистку поверхностей, так как на данном этапе она может привести к пробоинам и утечкам. Обязательным условием является полная установка воздушных клапанов. Они должны оказаться на местах на каждой используемой части изделия. Клапан Маевского устанавливается выпускной головкой вверх. Нет необходимости прилагать более 12 кг силы.

Поэтапная сборка алюминиевых радиаторов подразумевает разметку будущих мест, в которых будут установлены места крепления. Их необходимо создать в таких местах, которые будут максимально соответствовать наивысшему показателю теплоотдачи аппарата. В большинстве случаев их осуществляют в 10-ти сантиметрах от поверхности подоконника, если таковой имеется. В случае его отсутствия необходимо отмерить от нижней поверхности окна около 15-ти сантиметров.

Часто учитывается и расстояние от поверхности пола. Оно не должно понижаться до максимального значения в 12-ть сантиметров. Также отмечаются места и от стенок помещения. Радиатор не должен соприкасаться с их поверхностью, а потому следует соблюдать 3-и сантиметра от ближайшей стены. Максимальные 5-ть сантиметров будут считаться залогом успешной установки изделия. (См. также: Как нарастить батарею отопления )

Важно позаботиться и об установке кронштейнов, которые являются неотъемлемой частью любого монтажного процесса алюминиевых радиаторов. Для установки кронштейна необходимо использовать дюбеля. Их монтируют прямо в стену. Для большей надежности крепления их в стене стоит воспользоваться дрелью и создать отверстия. В них монтируются дюбеля, а затем свободное пространство заливается небольшим количеством цемента, который дает надежное сцепление деталей и высокую прочность конструкции.

Следует использовать при сборке механизма отопления и дополнительный инструмент. Может понадобиться ключ для сборки алюминиевых радиаторов. Его можно либо приобрести отдельно от устройства, либо воспользоваться тем, который, возможно, окажется у владельца отопительной системы в коморке или наборе инструментов.

Установка кранов на алюминиевые радиаторы может оказаться непростым занятием, но следует подумать о том, что процесс установки самого радиатора оказывается намного сложнее. Установленные кронштейны должны иметь специфические крючки, которые будут размещены между секциями радиатора. Именно потому следует до миллиметра вымерять расстояние между стенками и секциями будущего устройства. Обязательным условием всего процесса монтажа системы является установка радиатора в ровном положении. Здесь необходимо применять и использовать строительный уровень. Если радиатор хотя бы на несколько миллиметров отклоняется в одну из сторон, его подтягивают данными кронштейнами. Не следует забывать и том, что часть коллектора, которая находится внизу, будет монтирована на крюках. (См. также: Как рассчитать радиаторы отопления )

Этапы сборки радиатора закончены, кронштейны установлены, а значит, следует переходить к последнему завершающему этапу монтажа, в котором будет рассматриваться подключение его к общей системе отопления. Данный процесс может оказаться непростым, так как имеет свои нюансы. Готовая собранная конструкция подключается исключительно к тем трубам, которые подводятся от системы отопления всего здания.

Они могут быть снабжены вентилем, краном или особым термостатом. В момент эксплуатации системы отопления, может произойти внеплановая поломка или авария, которую следует исключить. Для этого, обращается внимание на запорную аппаратуру, которая может располагаться на обеих сторонах трубопровода. В тот момент, когда радиатор полностью заполнен водой, его нельзя полностью отключать от системы. Единственным исключением является открытый воздухоотводный клапан, который способен слить и воду.

Необходимо отметить тот факт, что перед тем как устройство отопления будет установлен на новое место в вашем доме, следует проверить сборку радиатора. Этот финальный аккорд должен обязательно происходить, так как существенно снижает риск поломки оборудования в момент подключения. В радиаторе постоянно циркулирует горячая вода, которая может нанести непоправимый ущерб кожному покрову человека. Будьте внимательны, так как лишняя проверка может спасти вашу жизнь и уберечь от травм.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на dom@otopimdom.ru

Сборка радиатора отопления своими руками: соединение секций и крепление

Необходимость сборки-разборки отопительной конструкции возникает, когда одна из секций дала течь, еще при желании сэкономить на сборке всего комплекса, при необходимости наращивать секции, так как изначально вы «промахнулись» с их подсчетом. Как видите, причин множество, они менее важны, чем процесс, которому посвящается наша инструкция.

Конечная цель – теплые батареи.

Батарей много, а метод сборки один

Хотим вам напомнить, что батареи могут быть нескольких видов по материалам:

И нескольких видов по конструкциям:

К сведению!
Секрет прост: методика сборки различных радиаторов одна + методика обвязки радиаторов тоже одна.
Поэтому сегодняшний материал является универсальным для всех видов батарей.

Начнем с секций

Проведем сборку на примере секционных батарей. Чтобы как-то дополнить сведения, разберем моменты обвязки радиаторов, тем более что они однотипны и для секционных и для панельных обогревателей.

Расставляем все по местам.

Обвязка начинается с распределения ролей:

1. На каждом радиаторе, независимо от вида, имеется четыре резьбовых входа. Наша задача — определиться со схемой входа-выхода теплоносителя для правильной расстановки заглушек и грамотного подключения элемента в сеть;

Совет!
Если вы производите обычную замену радиатора, то придумывать вам уже ничего не надо.
Вы делаете все по подобию предыдущего радиатора.
Верхний вход, нижний выход.
Противоположное верхнее резьбовое отверстие – проходная заглушка с краном Маевского.
Противоположный нижний резьбовой выход – глухая заглушка.

1. Роли распределены.
   Производим сборку:

• Начало – соединение крана Маевского и глухой заглушки. Для этих целей подойдет льняное волокно и специальная паста для герметизации резьбовых соединений;
• Волокно наматывается ровными прядями без комков и гребней в направлении противоположном направлению резьбы заглушек;

Для дополнительной герметизации деталей используем волокно.

• Затем паста фиксирует это волокно на своем месте;
• С помощью гаечного ключа заглушки устанавливаются на свои места.

Разводной гаечный ключ — прекрасный помощник.

Совет!
В продаже имеются специальные ключи с фигурными выемками под основные параметры монтажного комплекта.
Для обвязки радиатора вполне хватит и разводного ключа, хотя его возможностей будет маловато для заглушек для чугунных радиаторов.
Тогда вам все равно понадобится газовый ключ.

• Чуть сложнее с входом воды и водоотведения. Сегодня в батареях устанавливаются краны, названные американками, это соединения с накидной гайкой обеспечивают максимально надежное соединение. Их установка происходит следующим образом:
• Резьбовая часть, входящая в радиатор, оформляется так же, как уже было описано – волокном и пастой;

Рекомендации!
Лен и пасту можно заменить ФУМ лентой, так советуют многие.
Действительно можно, но делать это надо грамотно.
Такая замена возможна в домах и квартирах, где стоит автономная система отопления, где давление теплоносителя в сети достаточно низкое – контур замкнут.
ФУМ лента в таких условиях чувствует себя очень комфортно.
При скачках давления, нередких гостях общей системы подачи тепла лента может разрушаться.
Итог понятен – течь.

• Закручивается американка не обычным газовым ключом, а шестигранником.

Совет!
Во многих видео материалах вы можете увидеть, как американку закручивают стамеской, квадратным штырем и даже одним захватом от плоскогубцев.
Насколько это оправданно — судить не беремся, но родной ключ все же – лучше.

Соединение секций

Для этого нам понадобятся ниппеля – специальные соединители секций с уплотнительным резиновым кольцом, а также ключи для затягивания ниппелей.

Наша справка!
Ниппель – вид соединения, представленный отрезком трубы с центральной поперечной бороздой для резинового уплотнителя.
От борозды отходят гребни с резьбой под правую и левую сторону.
Такая конструкция позволяет закрутить соединитель в резьбовые гнезда с одновременным сводом ребер радиатора друг к другу.

Как собрать секции радиатора отопления?

Алгоритм сборки несложен:

• Сборка секций алюминиевых радиаторов, как и сборка биметаллических радиаторов отопления своими руками начинается с «наживления» ниппелей в резьбовых отверстиях;

Фото ниппеля с уплотнителем.

Совет!
Если вы соединяете две секции, то стыковочные окна должны иметь: одно — правую резьбу, другое — левую.

• Сборка алюминиевых радиаторов отопления, как и сборка чугунных радиаторов отопления своими руками происходит равномерным затягиванием резьбовых соединений ниппеля и секций с помощью специальных ключей;

Ключи для сборки ребер.

Наблюдение!
Работы по монтажу батарей лучше проводить вдвоем.
Это и легче и соединение проще контролировать.

• После стыковки необходимого количества секций сборка аллюминиевого радиатора, как любого другого, осуществляется по схеме обвязки, которая уже описана.

Несколько слов о креплении

Как собирать биметаллические радиаторы, как собрать алюминиевый радиатор мы уже описали. Неважен тип конструктора, сборка ребер происходит по аналогичному принципу своими руками. И здесь также лучше работать вдвоем.

Совет!
Если вы меняете, к примеру, чугунный радиатор на стальной панельный, то типы креплений чугунных конструкций вам не подойдут.
Их надо снимать, а новые устанавливать.
Благо в комплектах панельных обогревателей они есть.
И пока один человек будет проводить черновую стыковку, второй может отметить места будущих креплений.

Все что хорошо для секций — не подойдет для панелей.

В копилку. Если вы стыкуете батареи не к стояку, а подключаете к автономке, то мастера советуют сделать небольшой наклон батареи около 5 градусов так, чтобы кран Маевского находился несколько выше входного соединения с подачей теплоносителя.
Результатом такого соединения, есть то, что если воздух и будет скапливаться в системе, то именно у крана, а не располагаться над водным потоком по всему периметру трубы .

В заключение

Установка и сборка обогревателя — процесс несложный, тем более цена всех работ достаточно приемлемая, ведь собрать вам его поможет наш материал и видео в этой статье.

Источники: http://teplowood.ru/kak-razobrat-i-sobrat-radiator-otopleniya.html, http://www.otopimdom.ru/index.php?id=1299, http://gidroguru.com/otoplenie/otopit-pribory/radiatory/2943-sborka-radiatora-otopleniya-svoimi-rukami

Как вам статья?

Чтобы произвести самостоятельный монтаж радиаторов отопления, предварительно нужно разобраться в особенностях установки различных видов батарей (алюминиевые, стальные, биметаллические и т.д.), определить какие инструменты и материалы нам понадобятся, изучить правила навески, схемы обвязки и другие аспекты этого на первый взгляд простого дела.

Как учесть все нюансы монтажа батарей отопления определённых моделей и не допустить ошибок – обо всём этом речь пойдёт ниже.

Монтаж батарей отопления весьма ответственная задача для застройщиков. Успешное её решение зависит от многих факторов, начиная от типа отопительной системы, теплотехнического расчёта помещений здания и заканчивая правильным выбором вида батарей и схемами их подключения.

Существует множество вариантов установки радиаторов отопления.

Это зависит от типа подводки трубопроводов с теплоносителем, обвязки приборов обогрева и даже от материала ограждающих конструкций.

Современный рынок теплотехники в России заполнен обширным ассортиментом радиаторов отопления различного класса, конструкции, размеров. В каждом конкретном случае, будь то замена старых батарей или подключение радиаторов отопления в новостройке, монтировать приборы нужно строго следуя инструкциям, разработанным на основе нормативной документации – СНиП. При определённых навыках правильно смонтировать систему отопления квартиры или частного дома вполне сможет своими руками сам владелец жилья.

Особенности установки различных видов радиаторов

Приборы для обогрева помещений по материалу изготовления подразделяются на несколько видов, каждые из которых имеют свои особенности установки. Давайте перечислим их:

• алюминиевые;
• стальные;
• биметаллические;
• чугунные;
• медные;
• пластиковые.

Алюминиевые

Отопительные алюминиевые батареи считаются моделями бюджетной линейки. Корпуса водяных обогревателей изготавливают методом экструзии, то есть вдавливанием расплавленной массы металла в форму под давлением. В результате получают лёгкие неразборные цельные конструкции с проточными каналами внутри. Поверхности изделия подвергаются анодному оксидированию, что создаёт на алюминии прочную защитную плёнку.

К особенностям установки батарей отопления следует отнести сложность подсоединения алюминиевых патрубков к сети теплоснабжения, состоящей из стальных труб.

Дело в том, что прямой контакт алюминия со сталью приводит к возникновению разрушительных процессов в цветном металле.

Чтобы этого не происходило, подключение приборов осуществляют посредством прикручивания специальных переходных муфт для подсоединения к трубам с теплоносителем. Также используют запорные краны с бронзовыми патрубками.

Стальные

Отопительные приборы из стали, обладая такими же качествами теплоотдачи, как у чугунных «собратьев», весят намного меньше и нагреваются в два раза быстрее. Они бывают двух видов – это монолитные панели и секционные трубчатые батареи.

Трубчатые модели по своей конструкции «копируют» чугунные изделия. Они также состоят из секций. Особенностью установки стальных радиаторов отопления является то, что всегда можно увеличить или уменьшить количество регистров в одном приборе, заменить вышедший из строя треснувший или засорившийся элемент на новый сегмент.

Биметаллические

Название изделия говорит о том, что структура корпуса представлена двумя металлами. Основой биметаллического радиатора является стальной трубчатый каркас, где две горизонтальные трубки (коллекторы) соединены между собой вертикальными каналами.

Вся конструкция завёрнута, как конфета в обёртку из алюминиевого кожуха. Такое решение строения радиатора было вызвано тем, чтобы использовать высокие теплотехнические характеристики алюминия максимально эффективно, не допуская его контакта с агрессивным теплоносителем.

Монтаж биметаллических приборов может выполнить своими руками домашний мастер, придерживающий всех пунктов инструкции. Её, как правило, поставляют практически все фирмы-изготовители вместе со своей продукцией. Из-за простоты монтажа биметаллическими радиаторами чаще всего производят замену старых батарей отопления, не меняя расположение подводящих трубопроводов с горячей водой. Сгоны или переходники позволяют соединять радиатор с трубой отопительного контура без сварки.

Чугунные

Первые батареи отопления были изготовлены из чугуна. На сегодняшний день этот металл не потерял своей актуальности в производстве отопительных приборов. Современные чугунные радиаторы выполняют в стильном дизайне, ими дополняют роскошные интерьеры особняков и зрелищных учреждений.

В России сохранилось производство чугунных батарей в их традиционном виде. Они дёшевы и неприхотливы в эксплуатации. Их устанавливают на производстве и общественных помещениях различного назначения, где внешний вид приборов не имеет значения.

Благодаря секционной конструкции, батарею можно собирать из различного количества регистров, начиная от 2 шт. В радиаторе можно изъять или добавить секцию. Таким образом, корректируют производительность обогревающих приборов или ремонтируют их.

Медные

Медь – один из дорогих металлов, который является превосходным проводником тепловой энергии. Медные теплообменники по своей эффективности не имеют себе равных среди радиаторов отопления из других материалов. Минимальный срок службы медных приборов составляет 30 лет.

Внутренняя медная поверхность коллекторов и вертикальных трубок отталкивает водные примеси теплоносителя, тем самым сохраняя чистоту просветов водоводов. Цветной металл абсолютно индифферентен к коррозии.

К особенностям монтажа медных обогревателей относится способ крепления батареи к трубам отопительной системы. Для этого применяют специальные фитинги, сгоны и переходники, чтобы избежать прямого контакта меди с железом. Для подключения к полипропиленовым трубам применяют специальный набор фитингов.

Пластиковые

Радиаторы из пластика являются новинкой на рынке теплотехники России. Это пробные модели с максимальной степенью нагрева 80⁰ С. Также есть ограничение в предельном давлении теплоносителя в системе отопления.

Оно не должно быть не больше 3 атм. Приборы рассчитаны на работу с пластиковыми трубами в автономных отопительных системах частных домов, загородных коттеджей и дач. Радиаторы изготавливают в широкой цветовой гамме, что даёт возможность придать интерьеру помещения необычайно красивый колорит.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Изначально вверху радиаторов устанавливали обычные водопроводные краны. Сброс воздуха с их помощью сопровождался извержением большого количества воды. Все современные батареи отопления оснащаются кранами Маевского или в них вкручивают воздухоотводчики.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель. Гаечным ключом осторожно закручивают кран до упора.

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды. В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей.

Работа  автоматического воздухоотводчика, построена по принципу действия поплавка. Поплавок под давлением воздуха давит на ниппель, который открывается до полного удаления воздушной пробки из радиатора.

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Как установить батарею отопления

Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.

Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.

Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.

Правила навески отопительных приборов

Отопительные изделия устанавливают строго в определённых местах помещений – это:

• подоконные ниши;
• протяжённые межоконные расстояния;
• глухие стены в угловых комнатах;
• санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
• межэтажные площадки лестничных клеток и фойе подъездов.

Установочные размеры отопительного прибора

Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.

На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.

Литера	Величина	Норматив
A	50 мм	СНиП 3.05.01-85 п. 3.20
B	До 400 мм	— «- п. 3.24
C	300, 350, 400, 500, 600 и 800 мм	ГОСТ 8690-94 п. 4.1
D	От 100 мм до 150 мм	СНиП 3.05.01-85 п. 3.24
F	От 100 мм	2 СНиП 41-01-2003 п. 6.5
L	25 – 60 мм	СНиП 3.05.01-85 п. 3.20
H	От 60 мм до 100 мм	СНиП 3.05.01-85 п. 3.20
V	Не более 1500 мм	СНиП 2.04.05-91* п. 3.52

Установка напольных приборов отопления

Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.

В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

Однотрубная

Подразумевает прямолинейный подвод трубы горячего водоснабжения поочерёдно через все радиаторы, установленные в одном уровне (этаже).

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

Схема предполагает параллельное подсоединение, когда теплоноситель приходит по одной трубе, а уходит по другому трубопроводу. На сегодня, это самый востребованный вариант подключения.

На его основе базируются такие виды подключений, как:

• боковое;
• диагональное;
• нижнее (верхнее);
• седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Особенности подключения батарей в квартирах

Когда построенный новый дом предают заказчику, вся отопительная система должна быть согласована с принимающей управляющей компанией и соответствовать нормативам СНиП. В основном один теплосчётчик устанавливают для всех квартир в подъезде. Расценка за потреблённую тепловую энергию определяет денежные затраты на 1 кв.м. полезной площади жилья.

При замене старых батарей отопления на новые радиаторы хозяева жилья часто совершают ошибку, не согласовав установку новых приборов с теплоснабжающей организацией. В этих случаях жильцы, стремясь получить максимальный эффект обогрева своих помещений устанавливают непомерно большей площади отопительные панели и батареи.

При выявлении таких нарушений управляющая компания или теплосбытовая фирма через суд взыщут штраф и заставят демонтировать или переустановить приборы обогрева, отвечающие требованиям СНиП.

Чтобы избежать неприятностей, хозяин квартиры должен на стадии проектирования согласовать с вышеуказанными организациями установку новых батарей. Для этого нужно написать заявление соответствующей формы и приложить схему подключения новых радиаторов.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
3. На два ниппеля (фитинга) одевают паронитовые кольца.

• Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
• Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
• Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
• Поворотом ключа ниппель втягивают в первый секционный блок.
• Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.

Данная пошаговая инструкция содержит рекомендации по грамотной установке биметаллической батареи на стену из МДФ панелей с диагональным подсоединением к полипропиленовым трубам. Перед началом монтажа секционной радиаторной панели нужно подготовить следующий инструмент и материалы:

• биметаллическая батарея в сборе;
• кронштейны – 4 шт.;
• заглушка;
• кран Маевского;
• запорные краны – 2 шт.;
• дрель-шуруповёрт;
• лазерный уровень;
• рулетка;
• уровень;
• маркер;
• малярная лента.

После подготовки переходят непосредственно к навеске радиатора, выполняя нижеследующие действия.

1. Рулеткой промеряют расстояние между местами соединений крайних секций.
2. На стене делают разметку расположения кронштейнов. Для этого места предполагаемых креплений кронштейнов отмечают маркером по отрезкам, предварительно наклеенным на стену.

1. Разметку делают исходя из того, что расстояние от пола и подоконника до прибора должно быть не менее 100 мм. На глухой стене батарея должна находиться на равном расстоянии от двери и угла комнаты.
2. Промежуток между радиатором и стеной должен быть не менее 30 мм. Это расстояние обеспечивает форма посадочного места на кронштейне.
3. Исходя из стандартного межосевого размера, отмеряют это расстояние вниз для нижних кронштейнов.
4. На стену наводят луч лазерного уровня поочерёдно для верхней и нижней разметки.
5. Делают предварительную разметку для саморезов, прикладывая к стене кронштейны.
6. Шуруповёртом прикручивают саморезами сначала нижние, затем верхние опоры. В кронштейнах есть продольные проёмы для шурупов, они дают возможность доводки до горизонта установленной батареи.
7. Батарею заводят сначала на нижние опоры, а потом навешивают на верхние кронштейны.

1. Прикладывая уровень к верхней поверхности прибора, контролирует её горизонт. Корректируют этот параметр лёгким смещением вверх-вниз сторон радиатора благодаря продольным пазам в кронштейнах.
2. В одно из верхних отверстий вкручивают гайку, в неё запорный кран, с противоположной стороны снизу устанавливают второй кран.
3. Установка запорных кранов диагональной схемы подключения батареи
4. В свободное верхнее отверстие вкручивают последовательно посадочную гайку и кран Маевского, нижний проход закрывают, ввинчивая заглушку.

Особенности подсоединения радиатора отопления к полипропиленовым трубам

После того, как навесили и закончили обвязку батареи отопления, к ней подсоединяют с подающим и обратным трубам из полипропилена. Для этого нужно иметь сварочный аппарат для пластиковых труб и набор гаечных ключей. Схема подключения металлического радиатора к полимерным трубам изображена на нижнем рисунке.

• 1 – муфта;
• 2 – шаровой кран;
• 3- переходная муфта от металла к полипропилену;
• 4 – соединительная полипропиленовое кольцо;
• 5 – полипропиленовая труба отопительной системы.

Сваривают аппаратом сначала кольцо с переходной муфтой, а затем соединяют кольцо с подводящей трубой. В се остальные соединения стягивают гаечным ключом. Для соединения с металлическими трубами применяют сгоны, шайбы и сквозные гайки.

Первый запуск

Первый запуск системы отопления связан с рисками неожиданных протечек в местах соединений её элементов. Чтобы избежать неприятностей таких, как залитие ламината или паркета, нужно пол укрыть плёнкой и заготовить ёмкости для сбора воды.

Запустив систему отопления, в течение длительного времени тактильно контролируют степень нагрева поверхностей радиаторов, прощупывая места соединений с целью выявления влаги. Постепенно откручивая винты или поворотные ручки кранов Маевского, выпускают скопившийся в верхних коллекторах воздух.

Прекращают спуск воздуха до появления сплошной струи теплоносителя. Периодически операцию повторяют, пока не достигают равномерного нагрева всей поверхности прибора отопления. В случае появления протечек работу системы останавливают, сливают воду и восстанавливают герметичность соединений. Снова запускают отопительную систему.

Сборка алюминиевых радиаторов отопления: подключение, как подключить батареи своими руками, соединение

Особенности радиаторов для бокового подключения

Есть понятие «обвязка секционного радиаторов». Это комплект для выполнения бокового подключения радиатора, чтобы адаптировать последний к отопительной системе. Кроме самого радиатора сюда входят переходники, заглушки, ручные отводчики воздуха с пластиковыми ключами, переходники. Кроме этого, в наборе имеются запорная либо регулирующая арматура.

Как правило, в комплекте поставки содержатся прокладки из паранита или силикона, так что дополнительные средства для герметизирования вам не потребуются.

При установке секционного радиатора имеется одна особенность. Перед тем, как накрутить футорку, следует удостовериться, что на резьбе нанесен тонкий слой краски, или его нет совсем. Излишки краски можно зачистить наждачной бумагой, но многие предпочитают подмотку из льна.

Секционный радиатор

Панельные радиаторы из стального материала в дополнительном монтажном комплекте не нуждаются. Все необходимое на них уже установлено, остается только вкрутить краны и подсоединить трубы.

Некоторые ошибочно полагают, что на такой радиатор вообще ничего не устанавливается. А если придется выполнить его демонтаж? Чтобы не сливать воду из системы, достаточно трубы подачи и обратки обеспечить шаровыми кранами. Это позволит всей системе сохранять работоспособность во время ремонта.

Как правило, для обвязки радиатора опытный мастер использует следующую арматуру:

пару шаровых кранов – с их помощью отопительный прибор полностью перекрывается от всей системы;

дроссель с шаровым краном – кроме остановки помогает осуществлять ручную регулировку тепловой отдачи;

пару дросселей – с их помощью выполняется базовая балансировка двухтрубной системы отопления и последующая настройка тепловой передачи;

термоголовка с дросселем – позволяет регулировать температурный режим в помещении автоматически.

Есть еще важная особенность – перед запорным или дроссельным устройством устанавливают байпас, который позволяет выполнять регулировку только на конкретном радиаторе.

Какой бы тип радиатора вы не выбрали, какую бы схему для его подключения не использовали, необходимо выполнить расчеты и осуществить монтаж правильно. Для каждого конкретного случая более оптимально подойдет та или иная система. Если дома отличаются большой площадью, рекомендуется воспользоваться советами специалистов, которые окажут помощь в составлении проекта.

Если помещение маленькое, то подобрать отопительную систему и осуществить монтажные работы возможно собственными силами. Необходимо только учесть все особенности жилья, изучить правила установки радиаторов, разобраться в целесообразности применения конкретной системы.

Во время выполнения монтажных работ не следует забывать, что типы материалов для труб и радиаторов должны быть одинаковыми. Пластиковая труба, соединенная с чугунной батареей, доставит вам немало хлопот.

От правильного выбора варианта подключения радиаторов напрямую зависит эффект работы всей отопительной системы. При оптимальном варианте тепловые потери минимизируются. Это создает возможность для получения максимального эффекта с минимальным расходованием топливных ресурсов.

Монтажные работы можно провести своими силами. Только необходимо все предусмотреть, чтобы холодная система не нарушила комфорт вашего уютного жилья.

Требования и разметка

С вопросом замены либо установки радиаторов может столкнуться практический каждый владелец городской квартиры или же частного дома. Подобные работы можно поручить профессионалам, а также выполнить их самостоятельно.

В любом случае выполнению монтажа радиатора будет предшествовать покупка изделия и выбор способа его расположения, от которого будет зависеть тип необходимого крепежного элемента. В качестве такой детали в большинстве случаев используются кронштейны, позволяющие закрепить обогревательную конструкцию в нужном месте. Они представляют собой фиксаторы, выполненные из различных материалов, крепление которых происходит к стене, либо же они выступают в роли деталей, обеспечивающих напольное расположение отопительного устройства.

Для выполнения монтажных работ любого рода существует перечень правил, и монтаж радиаторов не стал исключением. Технический паспорт каждого фиксатора, изготовленного по ГОСТ, содержит инструкцию и рекомендации относительно эксплуатации кронштейна.

Следует выделить основные нормы:

Вешать настенный радиатор отопления необходимо, учитывая, что центральная осевая вертикаль окна будет совпадать с центром конструкции. Максимальный уровень отклонения от значения может составлять 20 мм.

Исходя из имеющихся норм, горизонтальный размер радиатора должен быть равен 50-75% от габаритов окна. Подобная информация носит рекомендательный характер, однако крепление маленького прибора будет способствовать небольшой теплоотдаче.

Минимальное расстояние от пола до отопительного радиатора должно составлять 60 мм. Имеется в виду промежуток между финишным покрытием и нижней кромкой радиатора.

Рекомендуется оставлять зазор между стеной и батареей равный 30-50 мм.
Расстояние от подоконника до радиатора не должно быть менее 50 мм.
Основополагающим фактором при монтаже является число фиксаторов, используемых для установки

Их подсчет необходимо осуществлять, принимая во внимание количество секций устройства. Для 8-ми секционного агрегата стоит приобрести 2 кронштейна для установки вверху, и один расположить внизу

Увеличивая число секций, следует увеличивать количество крепежных деталей.
Выполняя монтаж напольных отопительных устройств, следует придерживаться следующих расчетов: для 6-ти секционного устройства нужны две точки опоры, при добавлении секций увеличивается количество креплений.

Чтобы повесить или установить радиатор без ошибок, нужно выполнить предварительную разметку мест будущего расположения крепежных элементов для устройства. С ориентиром на середину оконного проема на стене чертится вертикальная линия.

Далее можно прибегнуть к двум вариантам выполнения работ:

Если имеется нижняя разводка, то рисуется горизонтальная линия, которая будет соответствовать верхнему краю устройства.

В случае установки устройства с боковым подключением труб чертится горизонтальная полоса от верхней подающей трубы.

Чтобы потери тепла были минимальными, устройство должно находиться:

1. В 8-12 см от пола. Будет меньше – возникнут сложности с уборкой, а также будет сильно нагреваться пол. Если будет слишком высоко, то возле пола будут формироваться зоны с холодным воздухом.
2. В 10-12 см от подоконника. Если это расстояние уменьшить, то ухудшится конвекция. Это обернется падением тепловой мощности биметаллического радиатора.
3. В 3-5 см от стены или размещенного на ней теплоотражающего щита. Меньшее расстояние ухудшит конвекцию. Также оно станет причиной накопления пыли на стене.
4. По центру оконного проема. Центр радиатора и центр окна должны находиться на одной линии. Отклонение   может быть, если не превышает 20 мм.

Также важна длина батареи. Она должна быть больше 70-75% ширины проема окна. Благодаря этому нагретый воздух, который будет подниматься от радиатора, сможет создать необходимую для остановки холодного воздуха тепловую завесу. Если длина радиатора будет составлять 50% ширины оконного проема, то в помещение кроме теплового воздуха будет поступать и холодный. Это будет создавать холодные зоны в отдельных частях помещения.

Чтобы не ошибиться, всегда нужно читать рекомендации компании, выпустившей отопительное устройство. В них точно указано, как установить биметаллический радиатор правильно.

Общие правила установки радиаторов

К стене батарея крепится специальными кронштейнами. Может быть установлена открытым образом, что наиболее оптимально, утоплена в нишу или закрыта декоративными элементами отделки. Принимая решение, как правильно установить алюминиевый радиатор отопления нужно учитывать, что при закрывании источника тепла возможна потеря до 30% мощности. Сделав такой выбор лучше удлинить отапливающие приборы за счет дополнительных секций.

При любом методе подключения будут задействованы три из четырех отверстий радиатора. Неиспользуемый канал закройте заглушкой.

Две точки соединения с системой будут работать как вход и выход. На третью, обязательно верхнюю, нужно подсоединить кран Маевского, через который производится удаление воздуха после заполнения системы теплоносителем.

Согласно расчетным нормам, устанавливающим, как правильно определить место подключения алюминиевого радиатора отопления необходимо выдержать следующие размеры:

Между верхней частью батареи и подоконником должно быть свободное пространство не менее 10 см. Если расстояние сделать меньше поднимающийся теплый воздух будет нагревать подоконник, а не отапливать помещение.

Зазор между полом и отопителем не должен превышать 12 см. С увеличением этого интервала ухудшается обогрев нижней части комнаты.

Отступить от стены нужно на дистанцию, превышающую 2 см. При меньшем расстоянии невозможен свободный восходящий поток теплых масс воздуха за секциями, в результате тепловая энергия уйдет в стену.

Часто люди, не задумываясь о том, где и как правильно подключить радиатор отопления в квартире или ином помещении снижают КПД этого устройства. При этом потери составят немалую часть драгоценного тепла.

Установка под выступающим из стены на 3 — 5 см элементом — порядка 4%.

Размещение в открытой нише — до 7%.

Частично закрывая решеткой — до 15%.

Устанавливая решетку на всю площадь нагреваемых деталей — до 30%.

Для бокового и диагонального подключения вход лучше устроить через верхний канал. При подаче теплоносителя снизу до 15% снижается эффективность работы отопления.

Верхняя плоскость батареи должна находиться в горизонтальном положении.

Стараясь соблюдать условия того, как наиболее правильно и удобно подключить радиаторы отопления не забудьте применить кран подачи, имеющий на рукоятке регулировки цифровую или точечную шкалу. Наличие этой опции позволит без труда устанавливать количество поступающей жидкости.

Собирая соединения подающих и отводящих теплоноситель трубопроводов с отводами на радиатор и в точках подключения отапливающих комплектов следует применять краны, позволяющие отсоединить батарею от системы при необходимости ее ремонта или замены. Такой механизм называется «американка».

Прокладка труб, соединяющих радиатор с системой производится после установки секций.

Выбирая, как правильно подключить радиаторы отопления рассмотрим каждое сочетание вида системы и способа подключения отопителей.

Материалы и арматура для монтажа

Для установки радиаторов отопления своими руками потребуются:

специальные кронштейны;

запорная арматура;

кран Маевского;

заглушка;

уплотняющие материалы, дюбели.

Кронштейны

Часто они уже включены в комплектацию радиатора. Если же их нет, можно приобрести в магазине крепеж подходящей длины, диаметра и профиля. При подборе учитывают тип стены (при настенном креплении), нагрузку, форму коллектора, глубину радиатора.

Виды кронштейнов:

анкерные с погружением в основание;

накладные.

Для бетонных или кирпичных стен используют короткие анкерные кронштейны длиной до 20 см, для газобетона или керамоблока нужны более длинные — до 30 см. Накладные крепления применимы ко всем стенам, в том числе деревянным или гипсокартонным.

Разновидности настенных и напольных кронштейнов

Некоторые изготовители производят регулируемые по длине кронштейны. Это универсальный вариант, который можно купить, не боясь, что не угадаете с размером.

Кран Маевского для спуска воздуха

В любом теплоносителе присутствует воздух в растворенном виде. При прохождении по трубам он накапливается в тех местах, где скорость движения или давление ниже, чем в основном русле. Образуются воздушные пробки, препятствующие нормальной работе системы отопления. Там, где есть контакт воды с алюминием, к воздуху примешивается водород, что представляет опасность взрыва.

Устанавливаем кран Маевского

Для своевременного удаления газовых пузырей в систему встраивается кран Маевского. Это игольчатый клапан, который может работать в ручном или автоматическом режиме. Для спуска газа рукоятку крана поворачивают до появления шипения, закрывают после выделения из клапана жидкости.

Фото воздухоотводчика

Установить наличие воздушных пробок можно простым ощупыванием батареи. Если она греет неравномерно и есть холодные участки, требуется сбросить воздух с помощью воздухоотводчика.

Заглушка

Используется для перекрытия движения теплоносителя в тупиковом отверстии радиатора. В зависимости от направления резьбы может быть левой или правой. Чтобы деталь не выделялась на общем фоне, ее изготавливают окрашенной в цвет радиатора.

Установка заглушки в зависимости от способа подключения

Контур заглушки обматывают герметизирующими материалами. При установке для большего уплотнения подкручивают ключом.

Запорная арматура

Служит для размыкания системы отопления при прекращении эксплуатации какой-либо ее части, а также регулировки температуры радиатора. Запорная арматура представлена кранами различной конструкции:

шаровые — используются только в положении вкл.-выкл.;

штоковые — более технологичные, могут изменять расход воды для регулирования температуры;

обратные клапаны — препятствуют оттоку теплоносителя из определенного участка системы.

Запорная арматура увеличивает безопасность работы отопительной системы, а при возможности регулировки — снижает общие энергозатраты на поддержание комфортной температуры.

Инструменты и сопутствующие материалы

Для самостоятельной установки радиаторов понадобятся:

дрель или перфоратор;

уровень;

карандаш;

подмотка для труб;

дюбели;

разводные ключи с насадками для монтажа фитингов;

ниппели с прокладками, если нужно нарастить число секций.

В качестве подмотки можно использовать ФУМ-ленту, сантехническую или льняную нить.

Содержание:

Существует несколько видов отопительных приборов, и одним из них являются алюминиевые отопительные радиаторы. Данные устройства имеют ряд положительных качеств, за счет которых алюминиевым радиаторам удалось добиться немалой популярности. В данной статье речь пойдет о том, как подключить алюминиевый радиатор.

Особенности алюминиевых радиаторов

Основные характеристики алюминиевых радиаторов – малый вес, сравнительно небольшая стоимость и возможность работать при высокой температуре теплоносителя. Кроме того, радиаторы из алюминия выглядят гораздо лучше чугунных аналогов. Срок службы рассматриваемых изделий может превышать 10 лет, причем все это время металл не будет подвергаться воздействию коррозии.

Существует два варианта алюминиевых радиаторов:

1. Стандартные (европейские). Такие устройства рассчитаны на давление не более 6 атмосфер. Как правило, батареи европейского типа используются для обустройства отопительных систем частных домов.
2. Усиленные. Данная категория батарей может работать при давлении до 16 атмосфер, что позволяет использовать их в многоквартирных домах.

Рассматриваемые приборы имеют секционную конструкцию, поэтому сборка алюминиевых радиаторов отопления и их монтаж осуществляются точно так же, как и данные операции с другими секционными радиаторами. Батареи устанавливаются под окнами или же крепятся к стенам. В зависимости от схемы подключения трубы могут подводиться к батареям как с одной стороны, так и с обеих.

Количество секций радиатора подбирается в зависимости от тепловых потерь и требуемой теплоотдачи. При выборе самих батарей нужно учесть рабочее давление, при котором они могут работать, температурный режим отопительной системы и давление опрессовки системы.

Зачастую алюминиевые радиаторы комплектуются дополнительными деталями, среди которых:

• Стойки и кронштейны;
• Заглушки;
• Кран Маевского или автоматический воздухоотводчик;
• Набор уплотнительных прокладок;
• Запорная арматура или терморегуляторы.

Правила сборки

Перед тем, как выполнить подключение алюминиевых радиаторов отопления, их нужно собрать. Сразу стоит сказать, что при отсутствии уверенности в собственных навыках лучше будет обратиться к профессионалам. Впрочем, особой сложности в сборке радиатора нет – достаточно лишь внимательно изучить технологию и тщательно провести все необходимые операции.

Сборка алюминиевого радиатора должна выполняться прямо перед тем, как он будет устанавливаться. В прибор вкручиваются необходимые заглушки, а также крепится арматура. Зачищать радиатор на данном этапе работы нельзя – подобные манипуляции с большой вероятностью могут стать причиной повреждений и протечек.

Технология сборки очень похожа на сборку чугунных батарей, но алюминиевые радиаторы более удобны – их всегда можно расширить или уменьшить за счет секций. Изделия из чугуна такой особенностью похвастать не могут – любые вариации с ними возможны только при полной замене изделия.

Когда предварительная сборка алюминиевых батарей завершена, в радиатор встраивается воздушный клапан, позволяющий стравливать воздух. Головка клапана должна быть направлена вверх. Затягивать клапан слишком сильно не стоит. При правильной установке клапана будет закрываться сразу после спуска воздуха и заполнения радиатора теплоносителем.

Чтобы клапан мог выполнять свои функции, нужно немного отпустить его крышку. Если при работе отопительной системы батарея часто завоздушивается, то это верный признак наличия неполадок в системе. При обнаружении подобных проблем стоит обратиться за помощью к профессионалам.

Монтаж и подключение алюминиевых батарей

Подключение алюминиевых радиаторов начинается с разметки участков для крепления кронштейнов. При выборе места для монтажа радиаторов нужно учесть следующие моменты: расстояние прибора от подоконника должно составлять 10 см, от пола – около 12 см, а от стены – 3-5 см. Соблюдение этих расстояний позволит добиться максимально эффективной теплоотдачи.

Чтобы дополнительно снизить уровень теплопотерь, стоит заранее продумать ряд моментов: радиатор может устанавливаться в специальной нише или закрываться декоративным экраном. Кроме того, на теплоотдачу влияет то, как выполнено соединение алюминиевых радиаторов с трубопроводом отопительной системы.

Продумав все нюансы установки радиаторов, нужно зафиксировать на стенах кронштейны, к которым подвешивается радиатор. Кронштейны должны располагаться таким образом, чтобы их крюки находились точно между секциями радиаторов. Установленный радиатор нужно проверить на выравнивание и при необходимости скорректировать его расположение кронштейнами.

Последний этап работы – подключение алюминиевых батарей к отопительной системе. Для этого нужно взять трубный ключ и соединить радиаторам с подводками. Запорная арматура устанавливается только на нижних подводящих трубах. При каждом заполнении радиаторов теплоносителем нужно очень плавно открывать запорную арматуру, чтобы в системе не возникали гидроудары.

Правила монтажа и эксплуатации алюминиевых радиаторов

Трубы могут подводиться к радиатору как с одной, так и с двух сторон. Если трубопровод подводится только с одной стороны, то от использования длинных радиаторов лучше воздержаться. При разносторонней подводке можно использовать радиаторы из 24 секций, а в системах с естественной циркуляцией теплоносителя – не более 12 секций.

На каждой подводке радиатора должна устанавливаться запорно-регулирующая арматура, которая дает возможность:

• Настраивать температурный режим в каждом отдельном помещении;
• Отключать один радиатор для профилактики или ремонта без остановки всей отопительной системы.

В процессе эксплуатации алюминиевых радиаторов нужно соблюдать ряд правил:

• Радиатор нельзя полностью отключать от системы, кроме случаев, требующих проведения ремонта или профилактических работ;
• Обрабатывать алюминиевые радиаторы «металлическими» красками запрещено;
• Для чистки радиатора нельзя использовать абразивы и агрессивные химические средства;
• Спускать воду из системы с алюминиевыми радиаторами более чем на 15 дней в году запрещается.

Рекомендуется очищать батареи перед началом каждого отопительного сезона.

Заключение

Алюминиевые радиаторы – это универсальные отопительные приборы, отличающиеся хорошими эксплуатационными характеристиками и простотой эксплуатации. Грамотная сборка радиаторов отопления своими руками и правильное выполненное подключение позволят создать качественную отопительную систему, способную постоянно поддерживать комфортный температурный режим в помещении.

Пошаговая инструкция о монтаже и ремонте радиаторов – как разобрать батарею отопления по секциям, устранить неисправности, собрать и провести монтаж радиаторов в систему отопления своими руками. Если внимательно следовать инструкции и учитывать особенности своей отопительной системы – можно легко справиться с этой работой без дополнительного привлечения специалистов.

Разборка радиаторов отопления

Зачем нужно самостоятельно разбирать и собирать радиатор отопления? Обычно такая необходимость возникает в двух случаях:

• требуется добавить новые секции или убрать часть регистров для увеличения или уменьшения выделяемого тепла;
• нужно устранить протечки или иные дефекты.

Перед тем, как приступить к демонтажу, определим тип конструкции радиатора:

1. Секционные. Конструкция состоит из одинаковых секций, соединенных между собой. В таких радиаторах можно менять количество секций, если требуется добавить или снизить мощность, заменять поврежденные элементы.
2. Неразборные монолитные. Это сплошная конструкция без соединительных стыков. Монолитные конструкции могут выдерживать большее давление и более долговечны, но в случае протечки такой радиатор нельзя разобрать, можно только полностью демонтировать и заменить на новый.

Биметаллические, чугунные или алюминиевые радиаторы могут быть как монолитными, так и секционными. Стальные радиаторы можно только заменить на новые.

Подготовительные работы и инструменты для разборки

Для работ по разборке батарей понадобятся специальные инструменты. Некоторые из них, например, ниппельный ключ, в быту применяются редко и не всегда есть под рукой – поэтому лучше озаботиться их поиском заранее.

Базовый список инструментов:

• ниппельный ключ;
• разводной ключ;
• газовый ключ №2;
• болгарка;
• силиконовые прокладки и заглушки;
• строительный фен.

Необходимо также заранее подготовить место, где вы будете разбирать батарею:

1. На пол будут стекать остатки воды из системы, и желательно защитить пол пленкой или другим водонепроницаемым материалом. Или хотя бы приготовить тряпки, чтоб сразу вытирать жидкость.
2. Стол или пол, где вы планируете разбирать радиатор, можно застелить плотной тканью. Это защитит поверхности и не даст поцарапаться или деформироваться радиатору – особенно алюминиевому.

Как разбирать биметаллический и алюминиевый радиатор отопления

Разбирать батареи нужно в таком порядке:

1. Отключить систему отопления.
2. Отсоединить батареи, открутив муфты с двух сторон.
3. Снять радиатор с кронштейнов и слить остатки воды.
4. Промыть фильтр.
5. Скрутить заглушки с торцов батареи.
6. Разобрать радиатор на отдельные регистры. Секции соединены ниппельными гайками, на которых есть и правая и левая резьба. Если гайку откручивать, то соседние регистры батареи раздвигаются, если закручивать – стягиваются. Если ниппель вращать не в ту сторону, можно легко сорвать резьбу на гайке и на батарее.

На футорках и заглушках могут быть отметки. «D» – правосторонняя резьба, «S» – левосторонняя. Если отметок нет, надо взять свободную гайку и наживить на резьбу в радиаторе справа и слева. Это поможет определить правильное направление вращения.

1. Вставляем ключ в радиатор, используя насечки. Наша цель – чтобы ключ попал в паз.
2. Вставляем в отверстие на конце ключа металлический стержень из комплекта и создаем эффект рычага. Теперь гайку отвинтить гораздо легче.
3. Делаем один-два оборота и переходим на другую сторону, чтобы открутить вторую ниппельную гайку на такое же количество оборотов. Переходим от одной гайки к другой, делая одинаковое число оборотов, чтобы избежать перекосов. Если ниппельная гайка не вращается даже при значительном усилии, то лучше неисправную секцию обрезать болгаркой с обратной стороны, отступая от края. Это защитит рабочую секцию от повреждения и сохранит соединительную ниппельную гайку.

Между регистрами есть металлические прокладки. Если они в хорошем состоянии, можно их использовать при сборке радиатора и пользоваться дальше. А вот силиконовые прокладки обязательно меняем на новые.

Разборка алюминиевого и биметаллического радиатора – идентичны, поскольку они схожи по типу конструкции.

Как разобрать чугунную батарею отопления по секциям

Базовый список инструментов:

• ниппельный ключ;
• сантехнический ключ;
• зубило;
• строительный фен или паяльная лампа.

Чугунные батареи, особенно те, которые прослужили много лет, бывает сложно отсоединить. Если ничего не получается – срезаем болгаркой. Снятую с креплений батарею желательно промыть, а затем положить на подготовленную рабочую поверхность.

Приступаем к разборке секций чугунной батареи:

1. Прогреваем паяльной лампой или строительным феном до тех пор, пока чугун не поменяет цвет на чуть красноватый. Это поможет открутить прикипевшие заглушки.
2. Снимаем заглушки.
3. Так же, как при демонтаже биметаллических и алюминиевых радиаторов, вначале определяем направление вращения ниппеля, чтоб не сорвать резьбу, и по очереди откручиваем верхний и нижний ниппели.

Сборка секций радиаторов отопления

Любые радиаторы, которые состоят из секций, будь то алюминиевые, биметаллические или чугунные, работают по одному и тому же принципу. Соответственно, последовательность действий при сборке будет одинаковой:

1. Размещаем секции на рабочей поверхности.
2. Если радиатор новый, то под слоем краски может оказаться прокладка – её нужно срезать.
3. Зачищаем торцы до гладкой поверхности. Если оставить краску, в скором времени под ней обнаружится течь.
4. Обезжириваем торцы, чтобы увеличить герметичность.
5. Немного, на половину оборота, накручиваем ниппельные гайки.
6. Надеваем на гайки силиконовые прокладки.
7. Нужную секцию вплотную приставляем к гайке.
8. Надеваем ниппельные гайки, а сверху – силиконовые прокладки.
9. Вставляем в паз ниппельный ключ и начинаем понемногу вращать, делать один–два оборота, переходя от нижней гайки к верхней и обратно.
10. Когда гайки закручены до конца, плотно подтягиваем их с помощью рычага.
11. После сборки накручиваем заглушку, а на алюминиевые и биметаллические радиаторы еще и кран Маевского, который избавляет от воздушных пробок, мешающих теплоносителю проходить по секциям радиатора.

Как подключить радиатор к системе отопления

Завершающий этап работ – подключение радиатора к отопительным трубам. На этом этапе будет иметь значение материал, из которого изготовлены батареи.

Список необходимых материалов для монтажа радиаторов отопления к трубам:

• заглушки;
• кран Маевского;
• шаровые или запорные краны с функцией регулировки;
• кронштейны и крюки для крепежа.

Как правильно прикрепить радиатор к стене

Радиаторы отопления устанавливают под окнами, чтобы создать тепловую завесу и не давать холоду проникнуть в дом. Верхний край ровняем по линии 10-12 см ниже подоконника и размещаем в середине оконного проема. Промежуток между батареей и стеной делаем не менее 3 см, между полом и нижним краем желательно оставить  8-14 см.

Даже легкий алюминиевый отопительный прибор нельзя крепить на стены, обшитые гипсокартоном или состоящие из подобных материалов. Для этого существует специальный напольный крепеж.

Как подключить радиаторы отопления к трубам

Системы отопления бывают двух видов: однотрубными и двухтрубными.

Однотрубная — это последовательное соединение радиаторов. Такая система дешевле, поскольку использует меньше расходников (труб), но ее главный недостаток – разная температура теплоносителя на входе батарей.

Двухтрубная — параллельное подключение радиаторов к источнику тепла. В такой системе на каждый радиатор поступает вода одинаковой температуры, а остывшая вода уходит во второй трубопровод.

В любой из систем отопители можно подключить несколькими способами.

1. Боковое или одностороннее подключение. У радиаторов с боковым подключением четыре выходных отверстия – два на нижнем и два на верхнем коллекторе. На двух установлены подающий и обратный патрубки. Третье отверстие – для крана Маевского или автоматического воздухоотводчика. На четвертом – заглушка. При однотрубной системе для любых типов радиаторов желательно установить байпас, это позволит отключить неисправный отопитель, не отключая полностью отопление в доме. Резьбу уплотняем небольшим количеством фум-ленты или используем сантехнический лен, сверху покрываем уплотнительной пастой. Уплотнительного материала нужно использовать немного. Перебор не повредит только чугунным батареям, а на алюминиевых и биметаллических радиаторах могут появиться микротрещины.
2. Диагональное. Такое подключение – лучшее, поскольку потери тепла минимальны, не более 5%. При диагональном подключении вода распределяется более равномерно.
3. Нижнее подключение. Эта схема предполагает самые большие потери тепла, но все равно она популярна, поскольку трубы при таком подключении практически незаметны.

Особенности подключения алюминиевых радиаторов отопления

В квартирах часто используются стальные трубы, а прямой контакт стали и алюминия приводит к тому, что металл быстро разрушается. Чтобы избежать коррозии, алюминиевые радиаторы подключаются с помощью переходных муфт. При таком подсоединении желательно использовать запорные краны с бронзовыми патрубками.

Особенности монтажа чугунных радиаторов отопления

Чугунные батареи значительно тяжелее алюминиевых или биметаллических радиаторов, поэтому крепеж делаем прочнее. Рассчитывается по формуле: 1 метр нагревательной поверхности – один кронштейн. Отверстия под крепеж сверлим не менее 12 см и закрепляем раствором цемента.

К чугунной батарее со стороны подключения к трубе подсоединяем терморегулятор, а с другой стороны – воздухоотводчик. Прикручиваем запорные краны.

Подсоединяем чугунные радиаторы к отопительной системе посредством сгонов, соблюдая герметичность.

Завершающий этап: испытание системы

Завершение работ по ремонту или замене радиаторов – это испытание системы отопления и устранение протечек в местах соединения элементов. Перед запуском укрываем пол пленкой или другим защитным материалом.

Включаем отопление, контролируя степень нагрева батарей и наличие влаги в местах соединения элементов. Постепенно выпускаем скопившийся воздух с помощью крана Маевского или воздухоотвода. Испытание проводится до равномерного и полного нагрева радиаторов.

Если находим протечки, придется слить воду, дать системе остыть и исправить недочеты, восстанавливая герметичность соединений.

Вам будет интересно
