Данная инструкция на русском языке предназначена для видеорегистратора с радар-детектором
SHO-ME Combo №5 A12, описывает принцип работы и основные моменты эксплуатации устройства.
Производитель настойчиво рекомендует перед включением видеорегистратора с радар-детектором
внимательно изучить настоящую инструкцию.
Инструкция для видеорегистратора с радар-детектором
представлена в формате PDF. Все современные браузеры уже поддерживают данный формат и сложностей с открытием файла возникнуть не должно.
Но если открыть инструкцию все же не удается, то необходимо установить на компьютер программу для чтения PDF файлов, например, Acrobat Reader. Если у вас возникли сложности с открытием инструкции на смартфоне под управлением Android, нужно установить, например, Adobe Acrobat Reader.

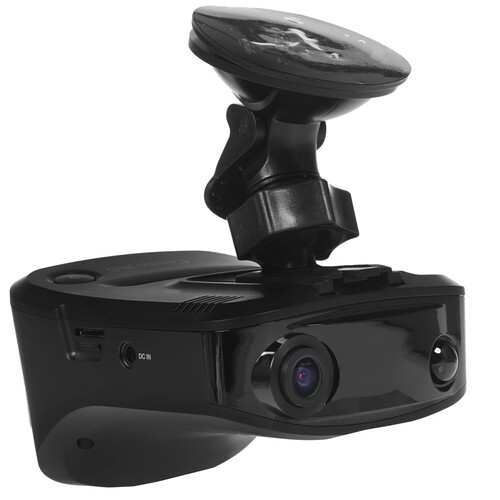

Видеорегистратор, радар-детектор SHO-ME Combo №5 A12
1920×1080 (FullHD), 135°, экран — 2.3″, AR0237, GPS, G-сенсор, GPS-информатор
подробнее
43
Код товара: 1310287
SHO-ME COMBO №5 A12
|
СОДЕРЖАНИЕ |
||
|
1. |
Введение …………………………………………………………………… |
3 |
|
2. |
Комплектация ……………………………………………………………. |
5 |
|
3. |
Описание устройства …………………………………………………. |
6 |
|
4. |
Подготовка к работе …………………………………………………… |
7 |
|
5. |
Управление устройством ……………………………………………. |
10 |
|
6. |
Радар-детектор ………………………………………………………….. |
14 |
|
7. |
Видеорегистратор ………………………………………………………. |
20 |
|
8. |
Меню настроек ………………………………………………………….. |
23 |
|
9. |
Возможные неисправности и способы их устранения …. |
29 |
|
10. |
Технические характеристики ………………………………………. |
30 |
|
Гарантийный талон ……………………………………………………………. |
31 |
2
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
1.ВВЕДЕНИЕ
•производитель настоятельно рекомендует ознакомиться с данным Руководством перед началом эксплуатации устройства. В документе представлена информация об устройстве, его настройке и функциях, правилах установки и использования;
•устройство SHO-ME ComboNo.5 A12 представляет собой аппаратно-программный комплекс, в котором объединены функции трех устройств: видеорегистратора, радар-детекто- ра и приемника сигналов навигационных спутников систем GPS/ГЛОНАСС. Все функции выполняются параллельно и независимо друг от друга;
•отличительной особенностью SHO-ME ComboNo.5 A12, выгодно отличающей его от аналогичных устройств, является наличие функции фильтрации помех, что позволяет практически полностью исключить ложные предупреждения и обеспечить максимально комфортные условия вождения.
Видеорегистратор:
•осуществляет высококачественнуюнепрерывную циклическую запись на карту памяти microSD;
•выполняет наложение на видеозапись титров с идентификационной информацией (время номерной знак автомобиля, текущие географические координаты);
•обеспечивает автоматическую (при возникновении дорожных коллизий) защиту записанной информации;
•воспроизводит записанную информацию на встроенном дисплее.
3
SHO-ME COMBO №5 A12
Радар-детектор:
•регистрирует сигналы радаров контроля скорости во всех диапазонах, используемых на территории РФ;
•оповещает водителя об обнаруженных объектах контроля с помощью звуковых сигналов, голосовых сообщений и информации на дисплее;
•производит цифровой анализ принимаемых сигналов, в результате которого осуществляется идентификация типов объектов контроля скорости. Данная функция позволяет практически полностью исключить ложные срабатывания;
•на основе информации из базы данных и от приемника сигналов GPS/ГЛОНАССспособен заблаговременно информировать водителя о безрадарных комплексах контроля (например, «Автодория»). Информация в базе данных может обновляться пользователем самостоятельно;
•в дополнение к базе данных позволяет пользователю самостоятельно формировать и редактировать список объектов, представляющих для него определенный интерес (точки
POI).
4
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
2.КОМПЛЕКТАЦИЯ
1.Видеорегистратор
2.Кронштейн
3.Кабель питания
4.Руководство по эксплуатации
2
3
1
4
Примечание: комплектность устройства или его эксплуатационные и технические данные могут быть изменены производителем без предварительного уведомления.
5
SHO-ME COMBO №5 A12
3.ОПИСАНИЕ УСТРОЙСТВА
|
1. |
кнопка ON/0FF |
10. |
кнопка DIM |
|
|
2. |
слот для карты microSD |
11. |
кнопка REC |
|
|
3. |
микрофон |
12. |
разъем питания (+12 В) |
|
|
4. |
динамик |
13. |
кнопка RESET |
|
|
5. |
место крепления |
14. |
линза лазерного при- |
|
|
кронштейна |
емника |
|||
|
6. |
дисплей |
15. |
антенна радар-детек- |
|
|
7. |
кнопка MENU |
тора |
||
|
16. |
объектив камеры |
|||
|
8. |
кнопкаС/Н |
|||
9.кнопка MUTE
6
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
4.ПОДГОТОВКА К РАБОТЕ
4.1.Карта памяти
•дляустановкиввидеорегистраторследуетиспользоватькарту памяти microSD объемом до 256 Гб, класс 10 U3;
•карта памяти должна устанавливаться/извлекаться только в том случае, если устройство выключено;
•перед установкой новой карты памяти рекомендуется предварительно отформатировать ее на компьютере;
•поместить карту памяти в слот (контактами вниз) и зафиксировать легким нажатием до упора.При установке недопустим ее перекос и применение чрезмерных усилий.
4.2. Установка и подключение
•выбрать место на лобовом стекле автомобиля. Устройство должно быть установлено так, чтобы антенна радар-детектора была направлена на дорогу параллельно линии горизонта и не закрыта какими-либо металлическими частями автомобиля. Обратите внимание, что для уверенного приема GРS/ГЛО- НАСС-сигналов необходимо обеспечить связь со спутниками и ничем не закрывать корпус устройства сверху. Место установки и надежность крепления должны исключить возможность самопроизвольного демонтажа видеорегистратора при резких маневрах автомобиля. Водитель или пассажир не должны пострадать от удара об корпус, например, при резком торможении;
•для крепления к лобовому стеклу использовать кронштейн из комплекта устройства. Очистить выбранное место на стекле от пыли и грязи, обезжирить с помощью спиртовой салфетки. Открыть скобу крепления и прижать вакуумную присоску кронштейна в выбранном месте. Закрыть скобу;
•после установки кронштейна совместить площадку его крепле-
7
SHO-ME COMBO №5 A12
ния с соответствующим местом на корпусе устройства до щелчка;
Примечание: после включения видеорегистратора дополнительно отрегулировать его положение и наклон корпуса для создания оптимальных условийвидеосъемки.Дляэтогоослабитькреплениекорпусаповоротом ребристогофиксаторанакронштейнепротивчасовойстрелки. Отрегулировать положение видеорегистратора руководствуясь изображением на дисплее и зафиксировать его поворотом фиксатора по часовой стрелке.
•для подключения к устройству напряжению питания использовать кабель из комплекта. После прокладки и закрепления кабеля вдоль всей трассы подключить его к разъему видеорегистратора. Установить адаптер питания в гнездо прикуривателя автомобиля.
4.3. Включение/выключение
•устройство может быть включено двумя способами:
1.автоматически, при включении зажигания в случае, если видеорегистратор подключен к бортовой сети автомобиля. Одновременно включается зарядка встроенного аккумулятора. Процесс зарядки отображается индикатором на дисплее;
2.принудительно, нажатием и удержанием не менее 2 сек кнопки ON/OFF.При этом, если к видеорегистратору не подключено внешнее питание, его работа осуществляется от встроенногоаккумулятора. Степень разрядки аккумулятора отображается индикатором на дисплее. Время автономной работы устройства не нормируется и может ориентировочно составлять 30-40 минут.
Примечание: при включении устройства автоматически начинается процесс видеозаписи. При необходимости автоматический старт видеозаписи можно отключить установкой в меню настроек параметра Автостарт записи в состояние Выкл.
8
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
•выключение устройства может осуществляться:
1.автоматически, после выключения зажигания;
2.принудительно, нажатием и удержанием кнопки ON/OFF.
Примечание: в процессе работы устройство может автоматически отключить дисплей при условии, что в меню настроек активирована функция Автовыкл. экрана и в течение установленного промежутка времени на видеорегистраторе не нажималось никаких кнопок. На процессы видеозаписи и регистрации камер контроля скорости гашениедисплеяневлияет.Дляповторноговключениядостаточнонажать любую кнопку.
9
SHO-ME COMBO №5 A12
5.УПРАВЛЕНИЕ УСТРОЙСТВОМ
5.1.Индикация на дисплее
•изображение на дисплее после включения устройства зависит от настройки параметра Режим дисплея в меню настроек;
•РД: вся информация от радар-детектора;
•РД+ВР: (по умолчанию): тоже, что и РД + изображение с камеры видеорегистратора на заднем фоне.
режим работы радар-детектора
яркость, громкость
наличие карты памяти, заряд батареи, вкл/выкл микрофона, соединение с GPS/ ГЛОНАСС
текущая
скорость
включенные диапазоны
10
