Автомобильные сигнализации PANTERA давно завоевали уважение. Надежное шифрование и дизайн позволяет ей прочно удерживать внимание к своей системе безопасности. Особенно востребованы модели сигнализации с автозапуском и двухсторонней связью. Эти системы имеют настолько широкую гамму функций, что без инструкции пользователя трудно во всем разобраться.

Модели с автозапуском

Сейчас можно приобрести современные системы автосигнализаций с функцией автозапуска:

1. SLK-775RS;
2. SLK-868RS;
3. SPX-2RS;
4. PR-2.

Эти модели обладают целым пакетом добавленных опций и считаются самыми надежными в части шифрования сигнала и считывания кодов.

Возможности и режимы моделей

Сигнализация SLK-775RS – это наиболее упрощенный вариант. Ее нельзя подключить к CAN-шине автомобиля.

А вот модель SLK-868RS – вариант адаптирован к любым типам коробок передач. Она имеет функцию интеграции контроля работы мотора по оборотам и давлению масла. Для охраны кода от попыток считать его, в ней используется метод динамического шифрования канала и удвоенную частоту, что доводит диапазон действия до 2 км и существенно снижает помехи.

SPX-2RS охраняет от взлома и код-граббинга за счет одновременно работающих двух диалоговых и дублирующих каналов связи.

Модель PR-2 – наиболее современная версия. За счет использования современных диалоговых каналов связи она делает недопустимым взлом код-грабберами.

Как пользоваться брелоком

После установки системы автосигнализации пантера следует настроить сам брелок, он же – пульт управления. В первую очередь выполняется программирование брелока в пульте управления.

Обозначение значков

В комплекте системы автосигнализации пантера входят два вида брелоков: с пятью кнопками и ЖК-дисплеем, а также запасной – с четырьмя кнопками. Обозначение значков на кнопках у всех моделей одинаковое.

На жидкокристаллическом дисплее значки обозначают следующие функции

Как узнать модель по брелоку

Когда неизвестно, какая модель сигнализации установлена, нужно действовать по алгоритму:

1. Внимательно осмотреть брелок, обращая внимание на любые надписи, которые могут рассказать о системе или марке.
2. Если ничего не нашлось, следует разобрать корпус и осмотреть плату и чип на наличие надписей. Через интернет можно определить, на какие системы могли быть установлены такие элементы.
3. Определить по фотографиям похожие брелоки по: внешнему виду, количеству и расположению управляющих кнопок.
4. При нахождении похожего брелока следует прочитать инструкцию по пользованию и сравнить возможности со своей системой.

Как завести машину с брелока

Все указанные системы автосигнализации с двухсторонней связью дают возможность владельцу автомобиля запустить, и заглушить двигатель дистанционно. Для этого следует дважды нажать на кнопку с символом ✱ с паузой не более трех секунд.

При этом квитирование происходит через краткое включение поворотных огней. При неудачном запуске повторить эту процедуру можно трижды. Системы кондиционирования и вентиляции включаются через 1,5 минуты, если не были настроены на другой режим.

Продолжительность работы двигателя составляет 12 минут, если не были установлены другие параметры.

Выключение двигателя производится однократным нажатием на кнопку ✱. Сработка подтверждается акустическим или вибросигналом.

Инструкция по брелокам

Для правильной работы системы важно правильно настроить брелоки. Это осуществляется с помощью прилагаемой к самой системе инструкции. Она состоит из нескольких разделов. В первом разделе перечислены все функции системы автосигнализации. Во втором – настройка тех или иных команд. В следующем – о работе светодиодного датчика и специальной кнопки “Valet”. Во второй части расписаны настройки каждой из функций и последовательность настраивания.

Как привязать брелок к машине

В память автосигнализации pantera можно вписать по два брелока с пятью и четырьмя кнопками. Для это следует соблюдать алгоритм действий:

1. Активировать зажигание.
2. На шесть секунд нажать сервисную кнопку “F”. Дождаться ответного четырехкратного ЧИРПа.
3. Одновременно надавить и держать кнопки “Открыть багажник” и “AUX” до однократного сигнала сирены.
4. Выключить систему зажигания.

Для развернутых разъяснений следует обратиться к инструкции на каждую из моделей.

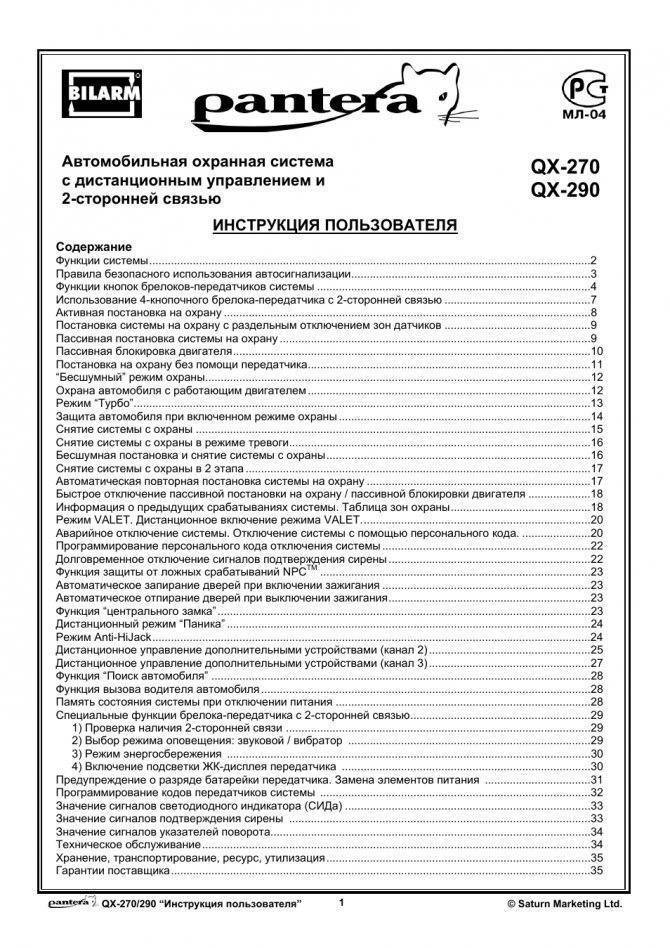

Инструкции к сигнализации “Пантера”

Подробные инструкции на установку автосигнализаций пантера дадут возможность разобраться во всех тонкостях ее эксплуатации. Загрузить сервисные инструкции по настройке и управлению автосигнализациями pantera можно по ссылкам.

Модель SLK-775RS

Модель SLK-868RS

Модель SPX-2RS

Модель PR-2

Схема подключения сигнализации “Пантера”

Поскольку автосигнализации пантера относятся к сложным электронным системам, то проводят ее установку только квалифицированные специалисты, так как требуется подключение к штатным системам автомобиля.

Схема для модели SLK-775RS

Схема для модели SLK-868RS

Схема для модели SPX-2RS

Схема для модели PR-2

Как отключить сигнализацию пантера

Есть ситуации, когда нужно снять сигнализацию пантера. В таких случаях ее можно отключить несколькими способами:

• при помощи брелока;
• обесточиванием ;
• с помощью секретной кнопки Valet.

Последний способ иногда нужен для аварийного запуска двигателя. Тогда нужно провести несколько нажатий на кнопку и несколько раз включить-выключить зажигание. Все это нужно проделать в определенной последовательности.

Во всех сигнализациях Пантера с автозапуском предусмотрена возможность автоматического старта мотора по показаниям таймера, температурного датчика и по команде с пульта. Противоугонные комплексы обладают функцией двустронней связи и динамическим кодом, защищающим передачу сигнала от перехвата, интеллектуального взлома и сканирования. Кроме того, в автосигнализациях Pantera можно настроить несколько вариантов защиты – стандартный, тихий, бесшумный и с заведенным мотором.

Технические характеристики

Описание основных параметров автомобильной охранной системы Пантера:

• передача кодов по двусторонней обратной связи производится по специальному каналу с рабочей частотой 433,92 МГц;
• максимальная дальность действия коммуникатора (пейджера, брелка, пульта) в режиме управления противоугонным комплексом составляет 600-1000 метров;
• диапазон работе приемопередатчика при включении системы оповещения увеличится до 1,2-2 км;
• величина потребления тока сигнализации при активированном режиме защиты составляет не более 25 мА;
• питание охранной системы осуществляется от 12-вольтного источника питания (допускаются кратковременные скачки напряжения в большую или меньшую стороны на 4 В);
• сигнализация Пантера может одновременно работать не более, чем с четырьмя брелоками;
• для защиты транспортного средства используется в основном шесть охранных зон;
• степень защиты по ГОСТ сирены соответствует стандарту IP54, а всех остальных элементов сигнализации для авто – IP40;
• диапазон температур для обеспечения бесперебойной работы системы составляет от -40 до +85 градусов%;
• по климатическому исполнению модели сигнализаций Пантера соответствуют стандарту У-2,1.

Дальность действия брелоков зависит от нескольких факторов:

• взаимное расположение приемопередатчика и трансивера;
• рельеф местности;
• количество плотных застроек и архитектура;
• погодные условия;
• правильность установки всех компонентов сигнализации;
• заряд батарейки в брелоке.

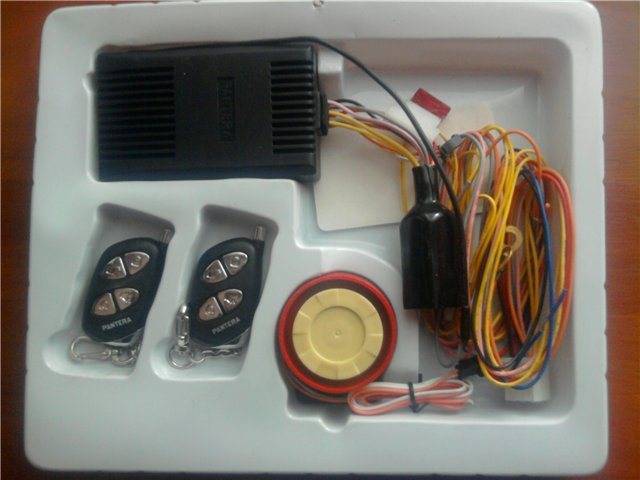

Комплектация

Комплект поставки сигнализации с автозапуском Пантера:

1. Управляющее устройство, оснащенное микропроцессором. Поставляется на рынок в черном пластиковом корпусе с маркировкой бренда.
2. Главный пейджер для управления, оборудованный пятью кнопками и дисплеем. Наличие экрана обеспечивает возможность использования дистанционной связи с автомобилем.
3. Дополнительный брелок без дисплея. В этом устройстве предусмотрено четыре элемента управления.
4. Модуль трансивера, оснащенный антенным адаптером и кнопкой вызова автовладельца из салона. Устройство комплектуется встроенным датчиком температуры.
5. Регулятор удара, предназначенный для фиксации любых физических воздействий на кузов транспортного средства. Устройство относится к классу двухуровневых датчиков и оборудуется кабелем для подключения к электросети.
6. Сирена.
7. Диодная лампочка для определения статуса сигнализации. Оснащается проводом для соединения.
8. Кнопка для активации сервисного режима обслуживания. Также комплектуется кабелем для подключения.
9. Кнопочный концевой выключатель с соединительной клеммой.
10. Набор проводов с разъемами для выполнения монтажа.
11. Сервисное руководство пользователя, позволяющее правильно устанавливать, подключать и эксплуатировать охранную систему. В мануал входит электрическая схема для выполнения монтажа сигнализации.
12. Два комплекта источников питания для установки в основной и дополнительный пульты.
13. Наклейки на стекло автомобиля для фиксации трансивера.
14. Памятка потребителя.
15. Гарантийный талон.
16. Упаковочная коробка.

Фотогалерея: элементы сигнализации Пантера

Основные возможности

Список основных особенностей и возможностей сигнализаций Пантера:

1. Передача данных и сигналов тревоги, а также оповещений на коммуникатор с экраном.
2. Наличие режима «Паника». Он позволяет удаленно активировать работу сирены и внешних световых приборов, чтобы отпугнуть злоумышленников от авто. Использование этой функции позволяет обозначить машину как охраняемую.
3. Блокировка силового агрегата автомобиля и ее сохранение при демонтаже сигнализации или ее отключении.
4. Возможность регулировки параметров датчика удара дистанционно, по уровням. Пользователь может отключить предупредительную или тревожную зоны по отдельности либо сразу. Чтобы отрегулировать параметр чувствительности, используется коммуникатор.
5. Наличие дополнительных каналов для управления вспомогательными устройствами и оборудованием.
6. Возможность управления внутренними осветительными приборами, установленными в салоне автомобиля.
7. Индикация времени и температуры на экране коммуникатора. Также на дисплее брелока отображается информация о заряде аккумуляторной батареи. Благодаря индикаторам пульта можно своевременно определить разряд источника питания.
8. Возможность дистанционного запуска двигателя в определенное время. Пользователь самостоятельно настраивает время прокручивания стартерного устройства при пуске, а также работы двигателя. Допускается дистанционное продление времени для функционирования мотора.

Модели сигнализаций с автозапуском

Все системы с автоматическим пуском двигателя можно условно разделить на два класса – сигнализации, имеющиеся в продаже и модели, снятые с производства.

В продаже

Список моделей, которые можно найти в продаже:

• SPX-2RS;
• PR-2;
• SLK-775RS;
• SLK-868RS.

SPX-2RS

Особенности сигнализации SPX-2RS:

• 7 независимых зон охраны;
• есть возможность обхода неисправной зоны при постановке на охрану с указанием зоны или триггера;
• присутствует режим пассивной блокировки двигателя /иммобилайзер;
• обладает сдвоенной диалоговой кодировкой сигнала, а также системой интеллектуального управления СмартСтарт;
• для защиты импульсов охранного комплекса используется 8192 канала связи;
• комплектуется блоком GPS/GSM, что обеспечивает возможность контроля системы в любой точке мира;
• характеризуется максимально высоким быстродействием – время отклика составляет 0,25 с.

PR-2

Модель PR-2 характеризуется так:

• оснащена системой интеллектуального управления СмартСтарт;
• наличие GSM модуля в комплекте позволяет управлять сигнализацией, используя сотовые каналы связи;
• защита импульсных данных производится благодаря применению сдвоенной диалоговой технологии шифрования;
• сигнализация доступна функциям управления в радиусе 600 метров, а ее сигнал слышен на рекордных 1200 метров;
• отключение режима охраны производится в два этапа.

Одна из особенностей сигналки – наличие в комплектации цифрового программируемого реле Saturn SCB-1230D и обходчика штатного иммобилайзера Saturn AU-50. Реле обеспечивает дополнительный уровень противоугонной защиты в случае отключения основного блока системы. Saturn AU-50 позволяет реализовать автозапуск на машинах с штатным иммобилайзером.

SLK-775RS

Система 775RS:

• позволяет осуществить дистанционный запуск двигателя автомобиля в указанное время, по таймеру или при снижении температуры до определенного порога;
• в режиме оповещения дальность действия коммуникатора, согласно официальным данным, составляет 1500 метров, при отправке сигналов – до 800 м;
• реализован удаленный мониторинг необходимых показателей (температура двигателя, температура в салоне, напряжение бортовой сети, обороты двигателя);
• имеется автоматическое закрытие дверей по сигналу «тормоз»;
• присутствует дополнительный выход для удаленного управления актуатором багажника/другим устройством;
• оснащена системой защиты от воздействия внешних помех.

SLK-868RS

Модель 868RS имеет такие особенности:

• позволяет контролировать работу охранного комплекса из любой точки мира с помощью мобильного телефона;
• блок управления оснащен двумя дополнительными выходами для подключения блокировки силового агрегата;
• передача данных производится по радиоканалу с частотой 868 МГц;
• в режиме управления радиус действия коммуникатора должен составить 700-1000 м, при получении оповещений – до 2 км;
• предусмотрена охрана в режиме «прогрев» (при работающем двигателе на холостом ходу);
• имеются функции “Поиск авто”, “Выов владельца” и “Комфорт”.

Сняты с производства

Модели систем Пантера, снятые с производства:

• SLK-650RS;
• SLK-675RS;
• SLK-625RS;
• LX-320.

SLK-650RS

Основные характеристики:

• автосигнализация с обратной связью, дистанционным запуском и 7 независимыми охранными зонами;
• наличие усовершенствованного режима Anti-HiJack (AVR™);
• 6-тональная сирена;
• 1- или 2-цифровой PIN-код отключения системы с возможностью программирования;
• модернизированный динамический код с защитой от сканирования и перехвата;
• возможность подключения до 2-х дополнительных блокировок двигателя;
• присутствие функции раздельного управления правыми/левыми указателями поворота при помощи встроенного реле;
• возможность постановки на охрану без помощи брелка-передатчика;
• опция постановки системы на охрану с раздельным отключением зон датчиков;
• режим Valet с возможностью дистанционного управления и предупреждением об активированном режиме.

SLK-675RS

Описание модели:

• в данной версии реализована двусторонняя связь по технологии Bilarm и динамическая кодировка импульсов;
• имеется функция самодиагностики;
• отключение охранного режима осуществляется в два этапа;
• в модели предусмотрено 7 независимых друг от друга участков охраны;
• радиус работы основного/дополнительного брелоков — управление 1000-450 м, оповещение 2000м-700 м;
• присутствие функции IntelliStart;
• наличие программируемого режима турботаймера;
• удаленный контроль состояния автомобиля (измерение t в салоне, показания вольтметра и тахометра при работающем двигателе);
• режим автоматического открытия/закрытия дверей — по тормозу и по зажиганию;

SLK-625RS

Особенности данной модели

• сигнализация с автозапуском мотора и двусторонней связью позволяет своевременно определить разряд аккумуляторной батареи в автомобиле;
• оснащена опцией самодиагностики и обхода неработающих участков;
• имеет 7 независимых участков охраны;
• предусмотрен дополнительный канал для управления актуатором багажника, либо другим устройством;
• имеет весь стандартный функционал, необходимый для полноценного использования;
• есть возможность управления центральным замком от включения и отключения системы зажигания;
• при функционировании в условиях открытой местности диапазон действия коммуникатора 625RS должен составить до 2 км.

Видео: работа сигнализации Пантера 625

Канал «AvtoGSM» в своем видеоролике продемонстрировал работу противоугонной системы Pantera 625.

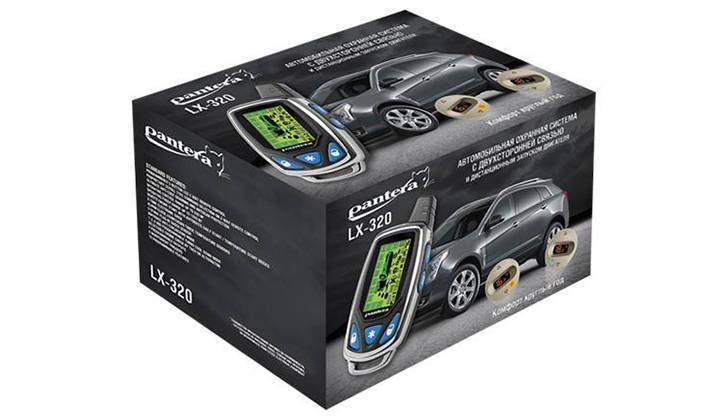

LX-320

Особенности данной версии:

1. Несмотря на то, что эта модель более старая, она поддерживает возможность управления мобильным устройством. Если при включении охраны система зафиксировала проблемную зону, она «обойдет» ее и предупредит об этом потребителя.
2. В системе предусмотрена возможность подключения до двух блокировок автомобильного двигателя.
3. Радиус действия в режиме управления до 600 м, а в режиме оповещения до 1200 м.
4. В комплектацию включена 6-тональная сирена.
5. Бесшумное включение и выключение режима охраны.
6. 4 дополнительных канала управления устройствами автомобиля.
7. 6 индуцируемых зон охраны.

Как правильно установить?

В соответствии с руководством по установке, монтаж систем Пантера производится на автомобилях с отключенной бортовой сетью, поэтому надо отсоединить аккумулятор. Также можно заранее подключить все элементы сигнализации к 12-вольтному источнику питания, чтобы удостовериться в ее работоспособности.

Рекомендации по размещению и монтажу

Советы по расположению и установке элементов сигнализации:

1. Блок управления устанавливается в салоне машины, в наиболее скрытом месте. Для дополнительной защиты модуля от воды и вибраций во время движения устройством можно обмотать целлофаном и поролоном. Блок размещается колодкой вниз для недопущения стекания капель конденсата по проводам на плату. Рекомендуется установить модуль за приборной комбинацией, чтобы обеспечить минимальную длину проводников при подключении.
2. Трансивер с антенной и встроенным температурным датчиком устанавливается на остеклении автомобиля. Для монтажа нужно использовать заднее стекло, если на лобовом есть защитная пленка, последняя может вызвать эффект экранирования. Поверхность, на которую устанавливается трансивер, заранее очищается и обезжиривается. Не допускается монтаж антенны рядом с электронным оборудованием и металлическими устройствами, это станет причиной снижения диапазона действия.
3. Сирена размещается под капотом. Монтаж устройства нельзя выполнять рядом с головкой блока цилиндров или металлическими поверхностями, примыкающими к ней. Следует разместить сирену рупором вниз, чтобы не допустить скопления влаги внутри.
4. Датчик удара монтируется в салоне транспортного средства, рекомендуется разместить его в центральной части кузова. При установке необходимо обеспечить свободный доступ к регулировочным элементам контроллера.
5. Дополнительные регуляторы монтируются в соответствии с рекомендациями, указанными в сервисном руководстве.
6. Кнопка входа в сервисный режим обслуживания размещается в салоне автомобиля. Ее нужно установить скрытно.
7. Монтаж концевых выключателей производится на движущиеся элементы кузова. Установка триггеров не допускается в водостоках и местах, где скапливается влага.

Схема подключения

Прокладка и подключение проводов

Укладка электролиний должна производиться под декоративной облицовкой в салоне автомобиля. В месте монтажа не должно быть движущихся механизмов и узлов. Для более высокой защиты проводов от быстрого износа электроцепи можно обмотать изолентой.

Таблица: подключение основного разъема (основной колодки блока)

Таблица: подключение силового разъема (6-контактного силового выхода)

Подключение электроприводов замков

Электросхема подключения приводов центрального замка:

В случае, ели транспортное средство не оснащено центральным замком, можно произвести монтаж дополнительных приводных устройств:

• черно-зеленый и черно-синий контакты подключаются к «массе», то есть любому болту, вкрученному в кузов автомобиля;
• красно-зеленый и красно-синий выходы должны быть соединены напрямую с аккумулятором или любой электроцепью, где всегда присутствует 12-вольтное напряжение;
• бело-зеленый контакт подключается к синему входу открытия электрического привода;
• сине-белый пин следует соединить с зеленым выходом закрытия приводного устройства.

Подключение дополнительных разъемов

Подключение дополнительных колодок на микропроцессорном блоке:

• четырехконтактный разъем белого цвета предназначен для подсоединения контроллера удара и чувствительности;
• двухконтактная синяя колодка используется для подключения кнопки входа в сервисный режим обслуживания сигнализации;
• белый двухпиновый разъем предназначен для подсоединения светодиодного индикатора состояния противоугонной системы;
• черная пятиконтактная колодка используется для подключения внешнего модуля приемопередатчика.

Инструкция по эксплуатации

В соответствии с руководством по применению, эксплуатация противоугонной системы возможна только после проверки правильности подключения сигнализации. Для этого нужно включить и выключить режим охраны транспортного средства. При срабатывании и отключении функции должны открыться и закрыться дверные замки.

Настройка пульта управления

Перед использованием пульта пользователь должен установить в устройство рабочий элемент питания. Батарейка вставляется в специальный отсек, расположенный за задней крышкой брелока. При установке элемента питания нужно учитывать полярность.

Значение кнопок и индикаторов

В комплект системы входит один 5-кнопочный брелок-передатчик с 2-сторонней связью и ЖК-дисплеем и один 4-кнопочный коммуникатор.

Описание символов, расположенных на дисплее основного брелока:

1. Индикация источника питания, расположенного в пейджере.
2. Второй дополнительный канал.
3. Запущен сервисный режим обслуживания автосигнализации.
4. Силовой агрегат автомобиля заведен.
5. Открытый багажный отсек.
6. Значок незапертых дверных замков, одного или нескольких.
7. Включена функция автоматической повторной активации режима охраны.
8. Открыт капот автомобиля.
9. Включена функция оповещения пользователя вибросигналами.
10. Активирован режим ежедневного запуска двигателя.
11. Отключен рычаг ручного тормоза.
12. Функция вызова автовладельца из салона.
13. Включен режим дистанционного запуска силового агрегата по температуре окружающей среды.
14. Активирован приемник коммуникатора.
15. Индикация связи с транспортным средством.
16. Значок определения физического воздействия на кузов машины.
17. Активирован режим сохранения энергии батарейки пульта.
18. Значок открытых или закрытых дверных замков.
19. Активирована опция будильника.
20. Индикация второй половины дня.
21. Первая половина суток.
22. Включена бесшумная охрана транспортного средства.
23. Защита автомобиля со звуковыми сигналами.
24. Отображение текущего времени и температуры.
25. Индикация шкалы температуры.
26. Таймер обратного отсчета активирован.
27. Индикатор включенного зажигания.
28. А – включен либо отключен режим «Антиограбление».
29. В – значок работы третьего дополнительного канала.
30. С – автозапуск силового агрегата по температуре активирован.
31. D – ежедневный дистанционный пуск мотора.
32. E – значок удаленного старта или остановки двигателя.
33. F – бесшумная защита транспортного средства.
34. G – полноценная охрана автомобиля со звуковыми сигналами сирены.
35. H – удаленное отключение контроллера чувствительности.
36. I – сервисный режим обслуживания противоугонной системы.
37. J – значок состояния машины и температуры двигателя.
38. K – второй дополнительный канал.
39. L – удаленное открытие двери багажного отсека.

Программирование брелока

Для модели CLK 355 привязка коммуникатора производится так:

1. Охрана транспортного средства выключается.
2. На протяжении последующих пяти секунд производится включение зажигания.
3. За следующие 5 с пользователь трижды нажимает на кнопку входа в сервисный режим обслуживания.
4. Затем нужно подождать, пока сирена не сработает один раз.
5. Производится включение системы зажигания. Должно сработать два звуковых импульса – один более длинный, второй – короткий. Это приведет к началу моргания светодиодной лампочки.
6. В течение последующих 10 с на прописываемом коммуникаторе нажимается любая кнопка. При успешном программировании сирена воспроизведет один протяжный сигнал.

В модели LX-320 привязка производится иначе:

1. Выполняется активация зажигания.
2. Кнопка сервисного режима обслуживания нажимается и удерживается. Ее можно отпустить после того, как сирена сработает 4 звуковыми импульсами.
3. На коммуникаторе нажимается первая кнопка (с индикатором закрытого замка). Если привязывается дополнительный брелок, используется аналогичный элемент управления.
4. Такие же действия выполняются для программирования оставшихся брелоков. Время между привязкой устройств должно составить не более пяти секунд, в противном случае сигнализация выйдет из меню настройки.
5. Зажигание в автомобиле отключается. Внешние световые приборы должны моргнуть пять раз.

Видео: привязка брелока Пантера

Канал «В гараже» в своем видеоролике подробно продемонстрировал, как настроить коммуникатор от охранной системы Pantera.

Включение и выключение режимов охраны

Активация охранной функции производится нажатием на кнопку с индикатором в виде закрытого замка. Нажатие должно быть кратковременным, а в подтверждение система подаст по одному звуковому и световому сигналам. Если требуется включить бесшумную охрану, индикатор на дисплее брелока нужно перевести в положение соответствующего индикатора и нажать вторую кнопку. Имеется в виду клавиша II.

Охрану авто с заведенным мотором можно включить так:

1. В машине поднимается стояночный тормоз.
2. На авто с запущенным силовым агрегатом нажимается кнопка I. Ее надо удерживать в течение нескольких секунд, пока коммуникатор не издаст мелодичный сигнал, а внешние световые приборы не моргнут.
3. Зажигание в автомобиле отключается. Ключ нужно извлечь из замка. Мотор должен остаться в запущенном состоянии.
4. Затем пользователь должен выйти из салона авто и запереть все двери. Нажимается клавиша со значком закрытого замка. После этого сигнализация должна блокировать работу двигателя и других узлов.

Активация защитной функции без использования брелока выполняется так:

1. В машине включается зажигание, но двигатель не заводится.
2. Кнопка входа в сервисный режим обслуживания нажимается восемь раз.
3. Зажигание деактивируется. По одному разу должны сработать сирена и внешние световые приборы.
4. За следующие двадцать секунд пользователь должен покинуть салон авто и запереть все дверные замки ключом. Через 20 с произойдет активация режима защиты.

Аварийное выключение охранной функции производится так:

1. Дверь транспортного средства открывается ключом. Сработает сирена системы.
2. Производится активация зажигания, но мотор не заводится.
3. На протяжении последующих двадцати секунд четыре раза нажимается кнопка сервисного режима обслуживания.
4. Зажигание выключается. При отключении режима охраны внешние световые приборы сработают дважды.

Настройка автозапуска

Запускать двигатель можно несколькими способами:

1. По температуре. Для активации опции курсор на экране брелока переводится на индикатор с термометром и надписью «Старт», после чего нажимается клавиша II. На дисплее пульта появится значок с индикатором в виде градусника. Отключение опции производится аналогичным образом.
2. По таймеру. Принцип настройки и отключения опции идентичный. Только теперь пользователь должен выбрать на экране брелока значок с надписью «Старт» и индикатором в виде циферблата.

Если требуется завести силовой агрегат по команде, на пульте нужно зажать кнопку I. Этот элемент удерживается в течение трех секунд, после чего двигатель должен запуститься.

Восстановление заводских настроек

Если одна из функций не работает или функционирует некорректно, решить проблему можно попытаться путем сброса параметров.

Для этого необходимо выполнить такие действия:

1. В автомобиле включается система зажигания.
2. Кнопка входа в сервисный режим обслуживания нажимается десять раз.
3. Зажигание в авто деактивируется. Если сирена после этого подаст десять звуковых сигналов, это свидетельствует о входе в меню сброса.
4. Сервисная кнопка нажимается один раз. Сработает сирена.
5. На коммуникаторе нажимается элемент управления с закрытым замком. При успешном обнулении параметров раздастся один звуковой сигнал.
6. Чтобы покинуть меню, зажигание активируется.

Скачать инструкции по установке и эксплуатации в формате PDF

Загрузить техническую документацию для управления и монтажа “сигналок” Пантера можно по ссылкам:

Достоинства и недостатки систем Пантера с автозапуском

Список преимуществ:

1. Большой выбор различных моделей, отличающихся по характеристикам и функционалу. В продаже можно найти как дешевые системы с автоматическим запуском, так и более дорогие варианты.
2. Возможность управления системой с использованием мобильного устройства. Это позволяют реализовать только современные версии Пантера.
3. Универсальность. Это позволяет использовать сигнализацию Пантера на любых автомобилях, соответствующих ее параметрам. Установка системы возможна на дизельные и бензиновые двигатели, а также на транспортные средства с механической и автоматической коробками передач.

В соответствии с отзывами потребителей, недостатки у таких сигнализаций следующие:

1. Быстрый разряд элемента питания в брелоке. Наличие режима энергосбережения не позволяет решить эту проблему, особенно, при первичной настройке системы. Ресурс эксплуатации батарейки в среднем составляет около трех месяцев.
2. Динамическая технология шифрования сигнала – устаревший вариант кодировки. такая технология применяется на некоторых современных моделях. Нужно учесть, что такую кодировку профессиональный преступник легко обойдет.

Сколько стоит?

Примерные цены на покупку противоугонных систем Пантера:

Видео: настройка автозапуска

Канал «Sigmax69» на примере модели Пантера 625 показал процесс настройки автоматического запуска двигателя.

Как включить автозапуск с брелка Пантера? Дважды в течение трех секунд жмите на кнопку «*» на брелке охранной системы. Если все условия выполнены, двигатель заведется, а на экране пульта появится изображение дыма из выхлопной трубы. Как вариант, настройте включение автоматического запуска по времени или температуре. Ниже подробно рассмотрим, как сделать работу правильно.

Как включить автозапуск

Задача рассматриваемой функции состоит в дистанционном пуске двигателя и контроля его работы в течение определенного временного промежутка. Применение такой опции включить двигатель машины, прогреть его и установить комфортный температурный режим с помощью базового оборудования: кондиционера, отопительного устройства, климат-контроля.

Существует простой способ, как включить автозапуск на сигнализации Пантера с брелка. Сделайте следующие шаги:

• Выполните все условия для дистанционного пуска.
• Дважды жмите на «звездочку» на брелке в 3-секундный интервал.

• Дождитесь мелодии включения и активации встроенного вибратора.
• Посмотрите на дисплей — должен появиться символ с выходящим дымом и указатель поворотника.

После этого на дисплее появляется значок с песочными часами, который показывает обратный отсчет. Время устанавливается путем настройки автозапуска Пантера, о которой поговорим ниже. В дальнейшем после пуска мотора также можно посмотреть отчет. Для этого жмите на «F» брелка, после чего нужные данные появляются на экране.

Если запустить автозапуск Пантера с брелка с первого раза не удалось, система сделает еще две попытки. В дальнейшем в течение всего времени работы автоматического пуска поворотники будут мигать, а через некоторое временной промежуток включается кондиционер, климат-контроль (это разные вещи) или другое оборудование.

Как настроить автозапуск

На практике автозапуск Pantera, а точнее запуск двигателя с брелка не всегда удобен. Для большего удобства рекомендуется включить опцию активации по времени или температуре. Для этого нужно изучить особенности эксплуатации сигнализации для своей модели Пантера. Ниже рассмотрим вариант на примере модели SLK 625, 650 или 675.

Как включить по времени

Наиболее простой способ — поставить на автозапуск сигнализацию Пантера по времени. В таком случае на дисплее появляется соответствующий значок с часами (слева внизу).

По умолчанию установлено 12 минут, но можно включить периодичность раз в 1, 2, 4 или 6 часов. Такой режим позволяет не замерзнуть машине даже при длительном простое. Кроме того, можно установить опцию включения двигателя раз в 24 часа. Благодаря такой настройке, удобно пользоваться автозапуском Пантера при ежедневных поездках в одно и то же время. Если выставить эту функцию, на дисплее появляется соответствующий значок будильника.

Теперь рассмотрим, как настроить автозапуск на сигнализации Пантера для работы по времени. Сделайте следующие шаги:

1. Кликните и удерживайте символ «звездочка» на брелке в течение двух секунд. При этом поворотники должны один раз мигнуть, а сам пульт подаст однократный сигнал.
2. Жмите на кнопку с закрытым знаком брелка до появления символа часов.
3. Нажимайте «звездочку» для выбора времени: отключено, 1, 2, 3, 4, 6 и 24 часа.
4. Кликните и удерживайте в течение двух секунд кнопку с открытым багажным отсеком или ничего не делайте 15 секунд для выхода из программирования.
5. Убедитесь, что на экране остался символ часов.

Как включить по температуре

Теперь рассмотрим, как делать автозапуск Пантера с брелка по температуре, ведь в таком случае можно обеспечить более точную работу при разных погодных условиях. Алгоритм действий такой:

• Кликните символ «звездочка» и зафиксируйте ее на две секунды. Должен сработать поворотник, а брелок подаст однократный сигнал.
• Жмите на кнопку с закрытым замком на брелке Пандора, чтобы появился значок с термометром.

• Нажимайте на «звездочку» для выбора температуры — Выключено, -10, -15, -20, -25.
• Выйдите из режима путем нажатия кнопки открытого багажника в течение двух секунд или посредством паузы более 15 с.

• Убедитесь, что на дисплее остался значок с термометром.

Теперь вы знаете, как запустить автозапуск Пантера с брелка, и какие кнопки нажимать, чтобы завести машину. Включить опцию можно вручную или с помощью настроек по времени / температуре. При желании поставьте настройку по напряжению (для SLK 675).

Как отключить автозапуск

Иногда возникает вопрос — как отключить автозапуск на сигнализации Пантера. Этот процесс может проходить автоматически при достижении определенного параметра или вручную.

Для самостоятельной остановки с брелка сделайте следующее:

1. Кликните дважды на «звездочку» на пульте в течение 3-х секунд.
2. Дождитесь появления мелодии отключения режима или активации вибро передатчика в течение двух секунд.
3. Посмотрите на дисплей. С него должны исчезнуть символы с часами или дымом из выхлопной трубы.

Отключение автозапуска Пантера может происходить и автоматически. Это возможно, если ранее вы решили включить опцию по температуре или по времени. Выключение возможно в таких ситуациях:

1. через определенное время;
2. при повышении / снижении оборотов;
3. в случае открытия капота машины;
4. при нажатии на тормоз (для АКПП);
5. в случае выключения ручника;
6. при работе сигнализации;
7. в случае дистанционного выключения.

Почему не срабатывает автозапуск

Даже разобравшись, как завести машину с брелка Пантера, многие автовладельцы не могут включить опцию. Главная причина состоит в несоблюдении требования к нейтрали. В общем плане необходимо включить ручник и поставить РКПП на нейтральную передачу.

Чтобы проверить правильность работы логической нейтрали, сделайте следующее:

• Припаркуйте машину.
• Пока мотор работает переместите ручку КПП в положение «нейтрали» и поставьте авто на ручник.
• Отключите зажигание и достаньте ключ из замка.
• Мотор продолжает работать под действием системы автозапуска. При этом появится один звук с динамика или сработает вибрация на две секунды.
• Выйдите из машины и в течение 60 секунд жмите на символ закрытого замка для постановки на охрану.

• Двигатель сразу глохнет, поворотники и сирена срабатывают по одному разу.

Если вы не можете разобраться, как завести с брелка машину с сигнализацией Пантера и включить автозапуск, проверьте еще ряд моментов:

• правильность работы центрального замка;
• корректность выбора температуры / времени;
• напряжение на АКБ автомобиля;
• устройство на факт технической неисправности и т. д.

Если так и не удается включить функцию с брелка Пантера, может потребоваться обращение на СТО.

На каких моделях Пантера есть автозапуск

Перед тем как завести сигнализацию Пантера с брелка, убедитесь, есть ли вообще автозапуск в установленной модели. Такая опция предусмотрена на следующих моделях:

• SLK 625, 650 или 675;
• SPX 2RS;
• SLK 625RS;
• SLK 775RS;
• SLR 5625 RC;
• SLK 868 RS и другие.

Перед покупкой охранной системы необходимо сразу уточнять, предусмотрена опция автозапуска в сигнализации Пантера или нет.

Теперь вы знаете, как включить и настроить интересующую функцию, и какая комбинация кнопок для этого пригодится. В обычном режиме можно пользоваться дистанционным пуском, но для удобства лучше активировать опцию по температуре / времени. В комментариях расскажите, приходилось ли вам сталкиваться с такой опцией, удалось ли ее включить, и какие возникали трудности с сигнализацией Пантера.

SLK-6xxRS “

Инструкция пользователя”

© Saturn Marketing Ltd.

1

Автомобильная охранная система
с функцией дистанционного запуска
двигателя и 2-сторонней связью

SLK-625RS
SLK-650RS
SLK-675RS

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

Стандартные функции системы:

‹

Один 5-кнопочный программируемый передатчик с двусторонней связью и ЖК-дисплеем

‹

Один 4-кнопочный программируемых брелок-передатчик

‹

Радиус действия в режиме управления до 1000 м*

‹

Радиус действия в режиме оповещения до 2000 м*

‹

Функция звукового или вибрационного оповещения передатчиком с двусторонней связью

‹

Часы, будильник, таймер обратного отсчета в передатчике с двусторонней связью

‹

Усовершенствованный динамический код с защитой от сканирования и перехвата

‹

Дистанционный запуск двигателя автомобиля

‹

Усовершенствованный режим Anti-HiJack (AVR™)

‹

6-

тональная сирена

‹

Программируемый 1- или 2-цифровой персональный код отключения системы

‹

Яркий синий светодиодный индикатор

‹

Блокировка стартера встроенным нормально разомкнутым реле

‹

Выход для дополнительной блокировки двигателя (SLK-675RS, SLK-650RS)

‹

Возможность подключения двух дополнительных блокировок двигателя

‹

Раздельное управление правыми/левыми указателями поворота с помощью встроенного реле

‹

Дистанционное управление замками дверей с помощью встроенных реле

‹

2-

уровневый датчик удара с разъемным соединением

‹

Разъем для подключения дополнительного 2-уровневого датчика

‹

Постановка на охрану без помощи передатчика

‹

Постановка системы в режим охраны с раздельным отключением зон датчиков

‹

Сервисный режим Valet / Дистанционный режим Valet / Предупреждение о включенном режиме Valet

‹

Бесшумная постановка и снятие системы с охраны

‹

Возможность дистанционного включения «бесшумного» режима охраны

‹

Усовершенствованный дистанционный режим «Паника»

‹

Выход 2-го канала для управления замком багажника или дополнительными устройствами (SLK-675RS: силовой)

‹

Выход 3-го канала для управления дополнительными устройствами

‹

Возможность управления закрыванием окон автомобиля, внутрисалонным освещением, возможность раздельного
отпирания дверей (SLK-675RS: с помощью встроенного реле)

‹

Возможность реализации функции центрального замка

‹

7

независимых зон охраны

‹

Входы отрицательного и положительного триггеров дверей

‹

Входы отрицательных триггеров капота и багажника

‹

Предупреждение о разряде батарейки брелка-передатчика

‹

Память на 2 последних срабатывания системы с указанием зоны/триггера

‹

Обход неисправной зоны при постановке на охрану с указанием зоны/триггера

‹

Дистанционное измерение температуры в моторном отсеке автомобиля, в салоне автомобиля, а также напряжения
бортовой сети (только SLK-675RS)

Программируемые функции:

‹

Пассивная постановка на охрану с запиранием или без запирания дверей

‹

Автоматическое запирание дверей при включении зажигания или по сигналу тахометра

‹

Автоматическое отпирание дверей при выключении зажигания

‹

Отключение охраны в 2 этапа

‹

Режим пассивной блокировки двигателя

‹

Функция защиты от ложных срабатываний системы FAPC™

‹

Активное и безопасное глушение двигателя в режиме Anti-HiJack

‹

Задержка включения режима охраны 3 или 45 с (SLK-675RS, SLK-650RS: дополнительно 15 с, 30 с)

‹

Выбираемая длительность импульса управления замками дверей и режимом «Комфорт»

‹

Программируемые режимы работы выхода каналов 2 и 3 системы

‹

Возможность перепрограммирования функций отдельных выходов и входов системы

‹

Восстановление заводских настроек программируемых функций системы

Способ определение модели

Несомненно, самым простым способом определения считается – идентификация по пульту управления. Компании изготовители часто маркируют серийный номер на задней части брелока. Но что делать, если надпись стерлась или отсутствует вовсе? В таком случае необходимо выполнить следующие действия по определению сигнализации:

1. Первым делом – это заглянуть в документы, которые шли в комплекте с автосигнализацией.
2. Если такие документы отсутствуют, тогда нужно зайти в интернет и найти сайт, содержащий фотографии брелоков различных типов, благо таких сайтов огромное множество.
3. Далее следует определить пульты управления по визуальной схожести, выписать их названия (если их несколько), и перейти сайт компании изготовителя.
4. Найти подходящие марки автосигнализаций и сравнить с набором функций нужного брелока.

Функции

Автомобильная система охранной сигнализации Pantera с двухсторонней связью и функцией дистанционного запуска ДВС была создана в 2012 г. Но из-за технологических недоработок и множества отрицательных отзывов первую версию охранной сигнализации прекратили производить, и в 2013 году вышла Пантера SLK-625RS ver.2.

Она просуществовала всего год, после чего вышла третья версия Pantera, которая совместима с системой электрооборудования всех современных видов транспорта и оснащена выходом на управление режимом «Комфорт» и обогрев салона. Функция дополнительной блокировки ДВС повышает уровень защиты автомобиля от незаконного проникновения и угона.

Основные функции автомобильной сигнализации системы Pantera SLK-625RS ver.2:

• «Комфорт».
• Режим сервисной опции Valet.
• Функция «поиск авто».
• Дополнительный канал управления багажником.
• Открытие/закрытие замков дверей при вкл./откл. зажигании.
• Остановка работы ДВС по таймеру.
• Турботаймер.
• Интеллектуальная программа автозапуска.
• Совместимая работа с дизельным ДВС и турбодизельным.
• Информативность дисплея брелока.

Преимущества и недостатки

• Автозапуск работает нормально, простой в обращении с доступной ценой.
• Функциональность. Удаленный запуск в мороз без проблем.
• Удобная функция автозапуска с хорошей дальностью.
• Автозапуск и турботаймер — прекрасные функции.

Из недостатков устройства, которых не так много, но они все равно есть, можно выделить следующие:

• Фактическая дальность не более 500 м, а иногда и меньше, из-за несоответствия установочных характеристик, монтажники не особо уважают систему пантеры.
• Автозапуск с брелока находит автомобиль только со второго или третьего раза.
• Сложная сервисная настройка.
• Бывают ложные срабатывания во время жары.

Основные возможности

Благодаря автосигнализации Пантера пользователь имеет возможность:

• автоматически активировать защиту с закрытыми или открытыми дверными замками;
• блокировать двери при достижении определенной скорости;
• реализовать двухэтапную деактивацию защиты;
• активировать автооткрытие дверей после остановки автомобиля или двигателя;
• запустить функцию турботаймера;
• использовать FAPC для защиты от ложных срабатываний;
• пользоваться «АнтиХайДжеком», который останавливает мотор с переходом в режим «тревоги», если водителя насильно заставили покинуть автомобиль;
• установить задержку активации «сигналки»;
• использовать программируемые линии блока управления;
• активировать сброс всех настроек.

Приведенные функции доступны на модели 868RS. Другие модификации могут не обладать одной или несколькими возможностями из перечисленных.

Модели снятые с производства

Предприятие выпускало несколько разновидностей сигнализаций, построенных на единой элементной базе. Каждая модель выпускалась в 2-3 модификациях, отличающихся набором функций и программным обеспечением. Оборудование поставлялось в комплекте с оригинальными сиренами, что упрощало процедуру монтажа. Для шифровки команд применялся динамический код BACS. После разработки новых алгоритмов защиты выпуск сигнализаций прекратился.

SLK-650RS

Сигнализация поддерживает автоматический пуск бензиновых моторов и агрегатов с воспламенением от сжатия. Программное обеспечение проводит интеллектуальный опрос датчиков, исключая возможность включения мотора при включенной передаче. Конструкция процессорного блока рассчитана на эксплуатацию при температуре от -40°С.

SLK-675RS

Комплекс поддерживает установку дополнительного блока Bilarm GPS/GSM, предназначенного для управления функциями при помощи мобильного телефона. Сигнализация обеспечивает защиту 7 зон, предусмотрен модуль диагностики с исключением неисправных участков из защиты. Поддерживается автоматический пуск мотора по сигналам от таймера или температурного сенсора.

SLK-625RS

Оборудование оснащалось пультами управления с увеличенным до 2000 м радиусом приема сигналов от машины. Блок памяти сохраняет параметры 2 последних срабатываний охраны. Для кодировки сигнала используется упрощенный код, который перехватывается сканерами.

LX-320

Сигнализация имеет поддержку автоматического пуска, в набор входит коммуникатор с 2-сторонним каналом связи. В наборе 6-тональная сирена с питанием от штатного аккумулятора. Оборудование поддерживает дополнительную блокировку мотора, имеются режимы антиограбления и паники.

С этим читают

Для чего привязывать пульт

Зная, как прописать брелок к системе Пантера с автозапуском или без него, можно решить многие сложности в работе устройства. Подвязка может потребоваться таких обстоятельствах:

1. Внутренние сбои в работе охранной системы.
2. Механическое повреждение пульта.
3. Неадекватное поведение сигнализации Пантера.
4. Необходимость увеличения количества рабочих передатчиков.
5. После сброса настроек.
6. Прочие ситуации, связанные с неисправностью охранного устройства.

Зная, как привязать брелок к Пантера, вы сможете решить многие трудности в работе охранной системы. Но будьте внимательны и четко следуйте инструкции производителя, описанной в мануале.

Источник

Как включить автозапуск

Задача рассматриваемой функции состоит в дистанционном пуске двигателя и контроля его работы в течение определенного временного промежутка. Применение такой опции включить двигатель машины, прогреть его и установить комфортный температурный режим с помощью базового оборудования: кондиционера, отопительного устройства, климат-контроля.

Существует простой способ, как включить автозапуск на сигнализации Пантера с брелка. Сделайте следующие шаги:

• Выполните все условия для дистанционного пуска.
• Дважды жмите на «звездочку» на брелке в 3-секундный интервал.

• Дождитесь мелодии включения и активации встроенного вибратора.
• Посмотрите на дисплей — должен появиться символ с выходящим дымом и указатель поворотника.

После этого на дисплее появляется значок с песочными часами, который показывает обратный отсчет. Время устанавливается путем настройки автозапуска Пантера, о которой поговорим ниже. В дальнейшем после пуска мотора также можно посмотреть отчет. Для этого жмите на «F» брелка, после чего нужные данные появляются на экране.

Если запустить автозапуск Пантера с брелка с первого раза не удалось, система сделает еще две попытки. В дальнейшем в течение всего времени работы автоматического пуска поворотники будут мигать, а через некоторое временной промежуток включается кондиционер, климат-контроль (это разные вещи) или другое оборудование.

Как программировать брелок?

Процедура привязки пульта будет отличаться в зависимости от модели системы.

Процедура программирования пейджера в сигнализации CLK 355 осуществляется так:

1. Отключите защитный режим.
2. В течение 5 секунд после отключения охраны выключите зажигание.
3. За пять секунд надо успеть быстро нажать три раза на сервисную клавишу Валет.
4. Подождите, пока сирена не издаст один звуковой сигнал.
5. Выполните активацию зажигания, при этом сирена должна издать один протяжный и один короткий сигнал. Диодный индикатор будет моргать.
6. На протяжении десяти секунд кликните на любую клавишу пейджера. Если сирена издаст один длинный сигнал, это говорит о том, что пейджер успешно привязан к системе. Аналогичным образом выполняется привязка других девайсов. Также можно выполнить привязку пультов от систем 375 и 455.

Чтобы привязать брелок в сигнализации 625RS, выполните действия:

1. Выключите охранный режим.
2. На протяжении пятнадцати секунд три раза нажмите на клавишу Валет.
3. Диодный индикатор будет медленно моргать. Когда это произойдет, кликните на любую кнопку пейджера.
4. Сирена издаст один звуковой сигнал, это говорит об успешной привязке. Аналогичным образом привязываются другие пульты.

Алгоритм привязки брелка в модели 35SC:

1. Охранный режим отключается.
2. Установите ключ в замок зажигания и выполните его активацию.
3. Три раза кликните на клавишу Валет. Сирена комплекса издаст два звуковых сигнала, диодный индикатор будет мигать.
4. Выберите кнопку, которая будет управлять первым каналом. По умолчанию она используется для отключения или включения охраны. Нажмите на клавишу. Сирена издаст один протяжный сигнал, это говорит о том, что привязка успешно выполнена. Процедура определения соотношения кнопок и каналов будет выполнена охранным комплексом автоматически.
5. Когда процедура привязки завершится, нажмите на сервисную клавишу Валет и отключите зажигание. Если не трогать кнопки на пейджере, то из режима программирования система выйдет автоматически через пятнадцать секунд. Это руководство позволит произвести привязку пейджеров в моделях 100SC, 7I, 200SC, SLK-4I и SLK-5I.

В память сигнализации Пантера можно записать не более четырех брелков.

Канал Bilarm рассказал о проверке корректной работы охранного комплекса Пантера.

Процедура привязки в модели 75SC производится так:

1. Отключается охранный режим машины.
2. Производится активация зажигания.
3. Для программирования первой кнопки пейджера сервисная клавиша Валет нажимается один раз, для привязки второй кнопки – два раза.
4. Затем клавиша Валет зажимается до момента, пока не раздастся звуковой сигнал.
5. Зажигание машины отключается.

Процедура сброса брелка осуществляется в соответствии с техническим руководством.

Технические характеристики

Практически все производимые модели сигнализаций с автозапуском Пантера обладают схожими характеристиками. Отличия могут состоять лишь в функциональности системы и ее комплектации.

К примеру, технические параметры модели 868 такие:

• передача данных на расстоянии до двух километров;
• более совершенная система антихайджек;
• возможность эксплуатировать «сигналку» при температуре от –40 до +85 градусов по Цельсию;
• связь и передача данных между блоком управления и брелоком осуществляется на частоте 868 МГц;
• использовать дистанционный запуск и блокировку мотора можно на расстоянии не более одного километра;
• оповещение на брелок придет в том случае, если автомобиль находится в радиусе двух километров, а на пути сигнала не будет препятствий;
• блокировка стартера;
• обход неисправной охранной зоны.

Дистанционный запуск и отключение двигателя

Для реализации этой функции автомобиль должен находиться на открытой или проветриваемой стоянке. Предварительно следует:

• затянуть ручной тормоз или поставить рычаг автоматической коробки в положение PARK;
• выставить настройки кондиционера;
• перевести систему вентиляции в режим рециркуляции.

Дистанционный запуск двигателя производится 2-кратным не более чем с 3-секундным перерывом нажатием кнопки “*” основного или дополнительного брелока. Квитирование идет через кратковременное включение поворотников.

В случае неудачи запуск двигателя (время прокрутки стартера можно менять) производится максимум три раза. Кондиционер и прочие предварительно настроенные устройства включаются через 1,5 минуты или заранее заданный интервал времени после начала работы двигателя.

Дистанционно заглушить машину можно кнопкой “*”. Срабатывание системы подтверждается акустическим сигналом или 2-секундным вибросигналом.

Дополнительно дисплей брелока переводится в режим индикации текущего времени.

Зачем нужны диоды?

Основной блок сигнализации с переходом к последней версии стал выпускаться на новой элементной базе.

Сравним между собой три разных версии:

• Ver 2 – отличия от сигналок, выпущенных в «версии 1», можно найти только в прошивке;
• Последняя (третья) версия – появилась новая элементная база, но схемные решения изменились мало.

К сигналкам, выпущенным в предыдущих версиях, поворотники подключались через диоды:

С переходом к новому поколению ситуация не поменялась. Подключая лампы поворотников, используйте два диода.

Габаритные огни, в отличие от поворотников, к разъему блока подключаются напрямую. Диоды при этом устанавливать не требуется.

Ниже показано, с чем соединяют контрольный шнур (коричневый), если речь идет о монтаже в автомобиле ВАЗ:

Здесь используются диоды Шоттки, рассчитанные на 1 Ампер. В первом случае, подключая лампы, нужно подобрать другой номинал. А еще, помните о том, что силовой диод при работе греется.

Может быть, когда-нибудь появится сигналка в версии ver 4, и силовые диоды будут в нее встроены. А от подключения сигнальных, то есть слаботочных диодов уйти нельзя. В некоторых авто блок подключают к одному концевику, в других – к четырем. Использование внешних сигнальных диодов является оптимальным.

Отличия адаптирования пейджеров SLK-75 SC и SLK500

Запрограммировать 85SC, 755RS вы можете по следующей инструкции.

1. Память блока управления хранит коды четырёх брелоков.
2. На каждую операцию вам отводится пятнадцать сек.
3. Снимите машину с охраны, сядьте в неё.
4. В отведённое время (15 с) трижды нажмите кнопку «Валет». Прозвучит короткий сигнал сирены. Светодиод начнёт медленно мигать. Система готова к записи кодов пультов.
5. Нажмите кнопку на первом брелоке. Прозвучит длинный ЧИРП. Синхронизация коммуникатора завершена.
6. По такому же алгоритму запрограммируйте оставшиеся передатчики.
7. Чтобы выйти из режима записи выключите зажигание или не совершайте никаких действий в течение пятнадцати секунд.

Обзор сигнализации Пантера SLK-868RS

Охранный комплекс Пантера SLK-868RS представляет собой современное устройство по защите автомобиля по всем фронтам. Причем позиционируется данная сигнализации в средней ценовой категории. Эта модель соответствует всем необходимым требованиям, необходимым для хорошей защиты в любых условиях.

Несмотря на то, что 868 модель вышла в свет в далеком 2014 году, она до сих пор производится и продается, причем спрос на неё всегда есть, а сейчас уже появилась вторая версия модели. Не это ли рецепт успеха ?

Охранный комплекс Pantera совместим с любыми марками автомобилей, любыми типами двигателей и коробками передач. Сигнализация обеспечивает устойчивый сигнал даже в самых сложных условиях и остается отзывчивой на подземных стоянках и в условиях городских радиопомех. Рассмотрим ряд охранных функций, предлагаемых производителем в этой модели:

• наличие иммобилайзера;
• обход неисправных зон и самодиагностика системы;
• наличие дополнительных выходных каналов для блокировки двигателя (2 канала);
• «бесшумный» режим охраны (только световая индикация);
• память на последние (1-2) срабатывания датчиков с отображением сработанной зоны охраны;
• возможность выбора отключаемой зоны датчиков;
• удаленный контроль через системы BiLarm/GSM;
• «умный» режим антиограбления;
• двухэтапный режим снятия с охраны;
• режим «паника»;
• радиус управления — 1км (для основного брелока, 0,7км — для дополнительного);
• радиус оповещения — до 2 км(для основного брелока, 1,1 км — для дополнительного).

Как можно видеть — все необходимые функции, такие как иммобилайзер, двусторонняя связь, дополнительные блокировки и возможность отслеживания транспорта посредством GPS присутствуют. Кстати говоря, цифры 868 в названии модели не что иное как частота радиоканала.

К остальным же, «эксплуатационным» преимуществам этой сигнализации можно отнести:

• автозапуск двигателя с возможностью программирования (по температуре, по таймеру);
• программирование времени работы двигателя;
• удаленный контроль состояния автомобиля (температура в салоне, индикатор давления масла, показания тахометра);
• наличие турботаймера;
• индикация состояния батарейки основного брелока (с предупреждением);
• охрана в режиме «прогрев» (при работающем двигателе на холостом ходу);
• функция «поиск авто»;
• функция «вызов владельца»;
• функция «комфорт»;
• возможность запирания дверей «по зажиганию»;
• дополнительные выходы управления устройствами (багажник, реле и т. д.);
• сервисный режим Valet;
• возможность подключения дополнительного датчика охраны.

Рекомендации по установке

Перед тем как приступить к монтировке сигнализации с автозапуском необходимо определиться с местом размещения основного системного блока, который отвечает за функцию управления. В салоне это может быть пустой отдел под приборной панелью либо место за ней. Закрепление блока в выбранном месте осуществляется с помощью шурупов, которые прилагаются в комплекте. Альтернативой шурупам могут быть и специальные пластиковые растяжки. Расположение системного блока управления в моторном отсеке нежелательно в силу того, что он не герметичен. Он совершенно беззащитен от неблагоприятных внешних воздействия и паразитирующих радиопомех соседних агрегатов.

Также рекомендуется направить раструб вниз, чтобы избежать скопления влаги. Закрепление сирены осуществляется кронштейнами и винтами.

Концевой выключатель системы с автозапуском, который также включен в комплекте, обеспечивает автомобилю охрану его капота, а его удачное размещение отыгрывает не последнюю роль. Этот элемент устанавливается на металлическую поверхность, которая соединена с общей «массой».

Здесь не должна собираться влага, поэтому один из вариантов может быть боковая поверхность крыльев в периметре капота либо багажника. Если концевой выключатель имеет не менее 6 мм хода при закрывании капота, то его установка проведена верно. Это касается и багажника при условии наличия второго аналогичного элемента.

Местом размещения красного светодиода, который отвечает за сигнализацию состояния охранной системы, может быть поверхность приборной панели

Оно должно быть хорошо заметным снаружи кузова, но не отвлекать внимание водителя. Непосредственно перед сверлением отверстием, рекомендуется осмотреть обратную сторону панели на наличие проводов и прочих элементов, чтобы не повредить их. Практика показывает, что самым удобным местом для датчика удара является твердая поверхность со стороны салона между моторным отсеком и салоном

В качестве альтернативы может быть его крепление под приборной панелью либо на рулевой колонке. Любой выбранный вариант требует хорошей доступности для реализации дальнейшей регулировки

Практика показывает, что самым удобным местом для датчика удара является твердая поверхность со стороны салона между моторным отсеком и салоном. В качестве альтернативы может быть его крепление под приборной панелью либо на рулевой колонке. Любой выбранный вариант требует хорошей доступности для реализации дальнейшей регулировки.

Потребуется подключить фантазию в определении места для переключателя Valet. Это объясняется тем, что, с одной стороны, его доступ для владельца авто должен быть свободным, а с другой – сложным для потенциальных злоумышленников.

Почему не срабатывает автозапуск

Даже разобравшись, как завести машину с брелка Пантера, многие автовладельцы не могут включить опцию. Главная причина состоит в несоблюдении требования к нейтрали. В общем плане необходимо включить ручник и поставить РКПП на нейтральную передачу.

Чтобы проверить правильность работы логической нейтрали, сделайте следующее:

• Припаркуйте машину.
• Пока мотор работает переместите ручку КПП в положение «нейтрали» и поставьте авто на ручник.
• Отключите зажигание и достаньте ключ из замка.
• Мотор продолжает работать под действием системы автозапуска. При этом появится один звук с динамика или сработает вибрация на две секунды.
• Выйдите из машины и в течение 60 секунд жмите на символ закрытого замка для постановки на охрану.

Двигатель сразу глохнет, поворотники и сирена срабатывают по одному разу.

Если вы не можете разобраться, как завести с брелка машину с сигнализацией Пантера и включить автозапуск, проверьте еще ряд моментов:

• правильность работы центрального замка;
• корректность выбора температуры / времени;
• напряжение на АКБ автомобиля;
• устройство на факт технической неисправности и т. д.

Если так и не удается включить функцию с брелка Пантера, может потребоваться обращение на СТО.

Что должен знать автовладелец до начала работы по установке сигнализации

Как правило, схема подключения сигнализации Pantera входит в комплектацию устройства. Некоторые автовладельцы относятся к ней тревожно, однако, на самом деле, все довольно просто. Если вы хотите качественно и надежно установить данное устройство на свое транспортное средство, будьте предельно внимательны и делайте все соответственно к требованиям.

Если вы производите установку автосигнализации Pantera на транспортное средство с механической коробкой передач, а выбранная вами модель является устройством с дистанционным запуском, вы должны установить магнитный переключатель. В ином случае у вас вполне могут возникнуть проблемы с опцией дистанционного запуска сигнализации.

Вам нужно знать, какие блокировочные устройства используются в вашем автомобиле и какого цвета провод нужно подсоединить для взаимодействия с опциями автосигнализации. Также вы должны знать, как подсоединить реле для опции блокировки дверей транспортного средства.

Инструкция пользователя.

Qx-270, Qx-290, Инструкция пользователя

QX-270/290 “Инструкция пользователя”

Автомобильная охранная система с дистанционным управлением и 2-сторонней связью

Функции системы. 2 Правила безопасного использования автосигнализации. 3 Функции кнопок брелоков-передатчиков системы . 4 Использование 4-кнопочного брелока-передатчика с 2-сторонней связью . 7 Активная постановка на охрану . 8 Постановка системы на охрану с раздельным отключением зон датчиков . 9 Пассивная постановка системы на охрану . 9 Пассивная блокировка двигателя. 10 Постановка на охрану без помощи передатчика. 11 “Бесшумный” режим охраны. 12 Охрана автомобиля с работающим двигателем . 12 Режим “Турбо”. 13 Защита автомобиля при включенном режиме охраны . 14 Снятие системы с охраны . 15 Снятие системы с охраны в режиме тревоги. 16 Бесшумная постановка и снятие системы с охраны. 16 Снятие системы с охраны в 2 этапа . 17 Автоматическая повторная постановка системы на охрану . 17 Быстрое отключение пассивной постановки на охрану / пассивной блокировки двигателя . 18 Информация о предыдущих срабатываниях системы. Таблица зон охраны. 18 Режим VALET. Дистанционное включение режима VALET. 20 Аварийное отключение системы. Отключение системы с помощью персонального кода. . 20 Программирование персонального кода отключения системы . 22 Долговременное отключение сигналов подтверждения сирены . 22 Функция защиты от ложных срабатываний NPC

Автоматическое запирание дверей при включении зажигания . 23 Автоматическое отпирание дверей при выключении зажигания. 23 Функция “центрального замка”. 23 Дистанционный режим “Паника” . 24 Режим Anti-HiJack. 24 Дистанционное управление дополнительными устройствами (канал 2) . 25 Дистанционное управление дополнительными устройствами (канал 3) . 27 Функция “Поиск автомобиля” . 28 Функция вызова водителя автомобиля . 28 Память состояния системы при отключении питания . 28 Специальные функции брелока-передатчика с 2-сторонней связью. 29

1) Проверка наличия 2-сторонней связи . 29 2) Выбор режима оповещения: звуковой / вибратор . 29 3) Режим энергосбережения . 30 4) Включение подсветки ЖК-дисплея передатчика . 30

Предупреждение о разряде батарейки передатчика. Замена элементов питания . 31 Программирование кодов передатчиков системы . 32 Значение сигналов светодиодного индикатора (СИДа) . 33 Значение сигналов подтверждения сирены . 33 Значение сигналов указателей поворота. 34 Техническое обслуживание. 34 Хранение, транспортирование, ресурс, утилизация. 35 Гарантии поставщика. 35

Модели снятые с производства

Предприятие выпускало несколько разновидностей сигнализаций, построенных на единой элементной базе. Каждая модель выпускалась в 2-3 модификациях, отличающихся набором функций и программным обеспечением. Оборудование поставлялось в комплекте с оригинальными сиренами, что упрощало процедуру монтажа. Для шифровки команд применялся динамический код BACS. После разработки новых алгоритмов защиты выпуск сигнализаций прекратился.

SLK-650RS

Сигнализация поддерживает автоматический пуск бензиновых моторов и агрегатов с воспламенением от сжатия. Программное обеспечение проводит интеллектуальный опрос датчиков, исключая возможность включения мотора при включенной передаче. Конструкция процессорного блока рассчитана на эксплуатацию при температуре от -40°С.

SLK-675RS

Комплекс поддерживает установку дополнительного блока Bilarm GPS/GSM, предназначенного для управления функциями при помощи мобильного телефона. Сигнализация обеспечивает защиту 7 зон, предусмотрен модуль диагностики с исключением неисправных участков из защиты. Поддерживается автоматический пуск мотора по сигналам от таймера или температурного сенсора.

SLK-625RS

Оборудование оснащалось пультами управления с увеличенным до 2000 м радиусом приема сигналов от машины. Блок памяти сохраняет параметры 2 последних срабатываний охраны. Для кодировки сигнала используется упрощенный код, который перехватывается сканерами.

LX-320

Сигнализация имеет поддержку автоматического пуска, в набор входит коммуникатор с 2-сторонним каналом связи. В наборе 6-тональная сирена с питанием от штатного аккумулятора. Оборудование поддерживает дополнительную блокировку мотора, имеются режимы антиограбления и паники.

Руководство по эксплуатации и установке

Перед установкой автосигнализации своим руками следует изучить инструкцию по установке и настройке, которая есть у всех руководств по эксплуатации.

Схема подключения компонентов

Установка состоит из этапов:

1. Сначала следует отключить питание авто, сняв клемму с минусом на АКБ.
2. Под капотом размещается сирена рупором вниз.
3. В салоне устанавливается блок управления.
4. Далее необходимо установить датчик удара, концевики багажника и капота, сервисную кнопку Valet.
5. Далее нужно выполнить подсоединение к бортовой сети.

Настройки для каждого вида сигнализации имеют свои нюансы. Поэтому по поводу настроек для конкретной модели лучше обратиться к руководству по эксплуатации.

Как отключить устройство?

Отключение автосигнализации выполняется путем нажатия кнопки на брелоке. Если этого не произошло, то нужно знать, как отключить сигнализацию.

Следует поступить следующим образом:

• уменьшить расстояние, причиной могут быть радиопомехи;
• проверить зарядку АКБ автомобиля;
• заменить батарейки в брелоке;
• если вы забыли пин-код, то узнавать его нужно у фирмы, устанавливающей систему;
• следует проверить предохранители.

Если перечисленные меры не дали результата, следует обратиться на фирму, которая занималась установкой.

Технические характеристики

Рассмотрим характеристики на примере модели 868:

• питание охранного комплекса осуществляется от бортовой сети, величина напряжения в которой должна быть 12 вольт;
• величина тока, который комплекс потребляет при активированном охранном режиме, составляет не больше 15 мА;
• рабочий диапазон температур, при которых сигналка может нормально выполнять свои функции, составляет от -40 до +85 градусов;
• передача сигналов между комплексом и пейджером осуществляется по каналу с частотой 868 МГц;
• дальность действия комплекса в режиме управления составляет не более одного километра;
• радиус действия в режиме оповещения сигнализации составляет два километра при условии открытой местности.

Сигнализация Пантера, разновидности сигнализации пантера, комплектация сигнализаций

На рынке встречаются как односторонние, так и двухсторонние автосигнализации Pantera с автозапуском.

Каждая система поставляется в полной комплектации:

1. Переключатель.
2. Двух-уровневый датчик удара.
3. Мощная сирена.

Односторонние устройства представлены моделями CL-500, QX-4, CLK-355, 375. К их основным функциям можно отнести:

1. Сервисный режим Valet.
2. Двух-уровневый датчик удара Дистанционный режим Valet.
3. Режим Anti-HiJack.
4. Мощная шести-тональная сирена.
5. Противоугонная опция Anti-Carjacking, имеющая возможность безопасного активного глушения мотора.
6. Персональный программируемый код отключения устройства.
7. Встроенные реле системы, чтобы управлять правыми и левыми указателями поворота, а также замками дверей.
8. Прочие программированные функции.

Советы профессионалов

Автосигнализация Pantera представлена на рынке массой различных типов, которые способны удовлетворить требования безопасности даже самых капризных автовладельцев. Некоторые из них являют собой достаточно простые устройства, которые могут лишь издавать звук тревоги во время несанкционированного открытия багажника либо дверей.

Варианты посложнее характеризуются уникальным предупредительным сигналом, который в случае опасности легко идентифицировать. Посредством нескольких датчиков, которые подключены к центральному компьютеру, автосигнализация срабатывает под влиянием раздражителей, таких как звон бьющегося стекла либо подозрительная активность, которая происходит в непосредственной близости.

Приобретение нового транспортного средства является немалыми инвестициями, поэтому есть смысл подумать о его безопасности. Масса вариантов моделей автосигнализации Пантера дает большие возможности как для вашего бюджета, так и для личных предпочтений.

Функции

Функции комплексов Пантера (зависят от модели):

• подача звуковых и световых сигналов при активации тревоги;
• передача оповещения от тревоге на коммуникатор;
• дополнительные режимы защиты (паника и антиограбление);
• встроенный иммобилайзер;
• запоминание состояния при отключении питания;
• режим охраны с отключенной сиреной;
• поддержка защиты при заведенном силовом агрегате;
• пассивная постановка на охрану;
• управление центральным замком;
• поиск автомашины на стоянке;
• вызов водителя из салона;
• поддерживается управление внутренними плафонами освещения в салоне;
• совместимость со штатными сигнализациями;
• возможность дистанционного запуска и остановки мотора;
• пуск по температуре, часам или напряжению.

Преимущества и недостатки

Преимущества охранных систем Пантера:

• низкая стоимость;
• возможна самостоятельная установка и настройка;
• поддерживается автоматический запуск мотора;
• предусмотрена настройка дополнительных каналов;
• отображение на дисплее температуры в салоне и напряжения бортовой сети;
• предусмотрен разъем для установки дополнительного сенсора;
• в состав набора входит сирена.

Недостатки оборудования, отмечаемые владельцами в отзывах:

• нет русского языка в меню пульта;
• на части изделий используется устаревший алгоритм шифрования сигналов;
• в городских условиях радиус действия не превышает 100-120 м;
• высокая стоимость оригинального пульта (до 60% от цены нового комплекса);
• большие габариты брелока затрудняют хранение;
• для включения подсветки экрана необходимо нажатие на отдельную кнопку.
