Приборы управления оповещением “Октава-80Ц-30 В” и “Октава-80Ц-100 В” обеспечивают трансляцию записанных речевых сообщений в заданные направления, включение световых и звуковых оповещателей по командам оператора или внешних устройств, прямую трансляцию речевых сообщений от встроенного или внешнего микрофона. Осуществляют непрерывный контроль исправности линий связи речевого оповещения с индикацией неисправного состояния. При пропадании сетевого напряжения автоматически переходит на резервное питание.

Отличаются выходным напряжением питания 30 и 100 Вольт соответственно.

• Трансляция записанных сообщений по командам оператора или внешних устройств
• Прямая трансляция сообщений со встроенного или внешнего микрофона
• 4 коммутируемых + 1 контрольное направления речевого оповещения
• Два нестираемых предварительно записанных сообщения
• Запись двух пользовательских речевых сообщений
• Трансляция сигналов ГО и ЧС
• Возможность трансляции звуковых сигналов от внешних источников
• Контроль исправности линий связи речевого оповещения
• Индикация наличия сетевого напряжения, наличия и исправности АКБ, неисправности линии связи
• Шлейф передачи извещения “Неисправность”
• Шлейф передачи извещения “Пуск”
• Автоматический переход на резервное питание при пропадании основного
• Возможность наращивания выходной мощности с помощью дополнительных линейных усилителей

Документы, сертификаты, паспорта

• Сертификат ТР ЕАЭС 043 (ПБ) Октава от 02.03.22 по 16.01.27.pdf
• Отрицательное решение 20_02_0061 по ТР ЕАЭС 037 Октава.pdf
• Отрицательное решение 20_02_0062 по ТР ЕАЭС 037 Октава.pdf
• ППУ Октава-80Ц ПС 2022.06.23.pdf
• Октава 80 РЭ 2022.06.23.pdf
• Сертификат соответствия №МВД РФ.03.001147 от 15.04.22 по 15.04.25.pdf

Предложите, как улучшить StudyLib

(Для жалоб на нарушения авторских прав, используйте

другую форму
)

Комплекс технических средств системы оповещения «Октава»

Прибор управления оповещателями «Октава-80Ц»

Руководство по эксплуатации

АТПН.425532.001 РЭ

С-RU.ПБ34.В.00364 Выходное напряжение ___________________В Заводской номер _____________________ Дата выпуска _____________________ Отметка ОТК _____________________ М.П.

Мы благодарим Вас за сделанный выбор!

Вы приобрели качественный и высокотехнологичный прибор.

Пожалуйста, перед использованием внимательно ознакомьтесь с данным Руководством по эксплуатации.

СОДЕРЖАНИЕ

1 Общие сведения 3

2 Конструкция и состав 4

3 Технические характеристики 7

4 Комплект поставки 8

5 Общие указания по эксплуатации 12

6 Порядок подключения 13

7 Режимы работы 15

8 Возможные неисправности и способы их устранения 18

9 Требования к транспортированию и хранению. 19

10 Свидетельство о приемке. 19

11 Гарантии изготовителя и свидетельство о рекламациях. 19

12 Рекомендации по трансляции оповещений 20

1. ОБЩИЕ СВЕДЕНИЯ

1. Прибор управления оповещателями «Октава-80Ц», (далее -прибор), предназначен для использования в составе Комплекса технических средств системы оповещения (КТС) «Октава» в качестве Центрального блока.
2. Прибор обеспечивает:

• запись двух различных речевых оповещений на встроенное цифровое устройство записи/воспроизведения (УЗВ);
• трансляцию записанных оповещений по линиям связи в заданные зоны оповещения по командам оператора или внешних устройств;
• прямую трансляцию речевых оповещений от встроенного или внешнего микрофона, а также включение звуковых и световых оповещателей в случае нештатного изменения обстановки;
• выполнение требований, предъявляемых к Системе оповещения и управления эвакуацией (СОУЭ), в части оповещения по сигналам ГО и ЧС;
• возможность подключения к линейному входу внешних источников сигнала для записи оповещений, трансляции музыкальных и других программ;
• коммутацию линий связи на трансляцию речевых оповещений в зоны, с выбором от одной до четырех, при этом две зоны возможно использовать для подключения звуковых или световых оповещателей;
• использование некоммутируемой (пятой) зоны для контроля всех оповещений, транслируемых в линии связи;
• наращивание звуковой мощности КТС путём подключения дополнительных линейных усилителей «Октава-80Б»;
• непрерывный контроль исправности линий связи речевого оповещения и периодический контроль исправности оповещателей;
• контроль наличия сетевого напряжения, автоматическую подзарядку и контроль исправности аккумуляторов (АКБ);
• автоматическое переключение электропитания с основного на резервное при пропадании сетевого напряжения;
• выдачу на ППК извещений:

— АКТИВАЦИЯ, сопровождаемого световой сигнализацией, — НЕИСПРАВНОСТЬ, сопровождаемого световым и звуковым сигналом;

• блокировку органов управления от несанкционированного доступа.

1. Прибор устойчив к воздействию импульсных помех, электростатическим разрядам и радиочастотному электромагнитному полю в соответствии с ГОСТ Р 51317 со степенью жесткости 2.
2. Прибор сохраняет работоспособность при динамических изменениях и нелинейным искажениям сети переменного тока по ГОСТ Р 51317 со степенью жесткости 2 и длительным прерываниям напряжения электропитания.
3. Прибор устойчив к воздействию механических факторов:

• синусоидальных вибраций частотой от 10 до 150 Гц;
• многократных механических ударов длительностью 16 мс и пиковым ускорением 15g.

1.6 Степень защиты оболочки прибора IP20 по ГОСТ 14254.

1.7 Прибор является восстанавливаемым, обслуживаемым изделием.

1. КОНСТРУКЦИЯ И СОСТАВ

Конструктивно прибор выполнен в виде настенного блока с откидной крышкой. Устройства, входящие в состав прибора, крепятся к основанию корпуса прибора, в котором имеются отверстия для крепления на стену. Общий вид прибора приведен на рисунке 1.

2.1 В состав прибора входят следующие функциональные устройства.

• Устройство записи/воспроизведения (далее — УЗВ), выполняющее функции записи и последующего воспроизведения речевых оповещений, связи, контроля и управления внешними устройствами.
• Усилитель мощности звуковой частоты УМЗЧ (далее – Усилитель) — усиливает сигналы, поступающие от УЗВ и внешних источников, обеспечивает необходимую выходную мощность в линиях связи с оповещателями.
• Коммутатор подключает выходы Усилителя и дополнительных устройств к линиям связи Л1 … Л4.
• Панель управления и индикации (далее — ПУИ) — предназначена для ввода команд управления прибором и индикации его состояния;
• Резервированный сетевой блок питания (далее — БРП) обеспечивает прибор необходимыми напряжениями питания, автоматическую зарядку и контроль состояния АКБ.

На дне корпуса прибора размещены клеммы для подключения сети 220В, 50 Гц, на боковой стенке – клемма заземления.

2.2 На УЗВ установлены следующие органы коммутации:

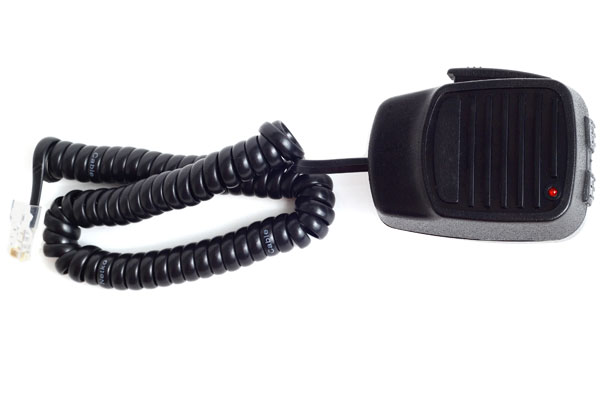

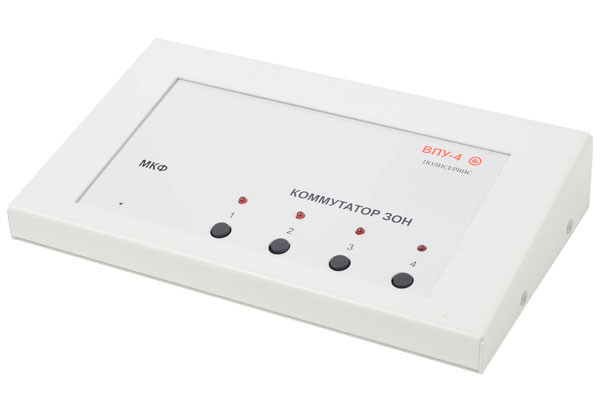

— разъем ВПУ, Микр. – для подключения Выносного пульта управления (ВПУ) или Внешнего микрофона (ВМ);

— блок переключателей 1|2|3|4|5|6|7|8 – для выбора режимов работы УЗВ;

— клеммы +ППК- — для автоматического запуска оповещений от ППК;

— клеммы –К5+, Вход звуковой, -К3+ – для подключения к Блоку централизованного запуска (БЦЗ) комплекса оборудования П-166 ВАУ системы оповещения и управления эвакуацией (СОУЭ);

— гнездо Лин. Вх. – линейный вход для подключения внешних источников звукового сигнала;

— клеммы Ш1 – для подключения шлейфа извещения АКТИВАЦИЯ;

— клеммы Ш2 – для подключения шлейфа извещения НЕИСПРАВНОСТЬ;



— клеммы Л5 выхода некоммутируемой линии, предназначенной для контроля всех оповещений, выдаваемых в линии связи;

— клеммы коммутируемых выходов в линии:

Л4, Л3 — как для речевых оповещений (от собственного или внешних дополнительных усилителей), так и звуковых или световых оповещений (совместно с дополнительным блоком питания БРП);

Л2, Л1 – речевых оповещений только от собственного Усилителя;

— клеммы ЛД4, ЛД3 – для подключения внешних дополнительных линейных усилителей «Октава-80Б» или блоков питания для звуковых или световых оповещателей;

— перемычки J1, J2 для отключения выхода собственного Усилителя от линий Л3, Л4 в случае использования дополнительных блоков;

— предохранитель F1 на 5А — для защиты цепей питания прибора.

2.3 На ПУИ расположены следующие органы индикации и управления:

• индикаторы ПИТАНИЕ указывают режим питания прибора:

СЕТЬ – индикатор красного цвета указывает на наличие напряжения основного питания 220В 50 Гц;

АКБ – индицирует режим резервного питания от аккумуляторов и их состояние:

— зеленое свечение индикатора – резервное питание в норме;

— переключение зеленого свечения на красное и обратно – напряжение аккумулятора ниже нормы (производится заряд АКБ при наличии сети);

— красное свечение – аккумулятор полностью разряжен, неисправен или отсутствует;

• УСТРОЙСТВО ЗАПИСИ — служит для управления режимами записи/воспроизведения речевого оповещения:

— кнопка МИКРОФОН включает встроенный микрофон на время ее удержания;

— кнопка ЗАПИСЬ при одновременном нажатии с кнопкой ПУСК включает запись оповещений в УЗВ;

— кнопка ПУСК включает трансляцию оповещений, записанных в УЗВ;

— кнопка СТОП останавливает трансляцию и переводит УЗВ на начало записанного оповещения;

— двухцветный индикатор указывает на состояние УЗВ:

красное свечение — режим записи оповещений в УЗВ,

зеленое свечение — режим трансляции оповещений, записанных в УЗВ.

• КОММУТАТОР ЗОН состоит из четырех кнопок включения зон

1, 2, 3, 4 с двухцветными индикаторами. В выключенном состоянии индикаторы не светятся. При первом нажатии кнопки зона включается, (цвет индикатора меняется на зеленый), при повторном — выключается. При отключении всех зон автоматически выключается Усилитель, а при включении любой зоны Усилитель включается. Независимо от положения кнопок проводится непрерывный контроль линий связи на обрыв и короткое замыкание. При неисправности линии связи цвет индикатора зоны меняется на зеленый с красной подсветкой, если зона включена, или на мигающий красный, если зона выключена. При этом выдается извещение НЕИСПРАВНОСТЬ размыканием шлейфа Ш2, сопровождаемое звуковым сигналом.

• УМЗЧ – индикатор включения Усилителя и кнопка ВКЛ. — для включения сигнала «Внимание», формируемого внутренним генератором. При нажатии кнопки ВКЛ. сигнал «Внимание» транслируется в выбранные зоны. Включение сопровождается засвечиванием индикатора.

Кнопка ВКЛ. совместно с кнопкой СТОП используются для блокировки органов управления прибора:

— блокировка включается при нажатии кнопки СТОП, а затем, за время не более 1 с, кнопки ВКЛ.;

— при повторном нажатии кнопок блокировка снимается.

При нажатии на кнопку СТОП сбрасывается звуковой сигнал.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение питания 220 В, 50 Гц

Мощность, потребляемая от сети:

— в дежурном режиме не более 5 Вт

— в тревожном режиме не более 100 Вт

Номинальное напряжение резервного питания от АКБ 12 В

Емкость АКБ (2 АКБ емкостью 7 А_*ч, напряжением 12 В,) 14 А_*ч

Ток, потребляемый от АКБ:

— в дежурном режиме не более 0,1 А

— в тревожном режиме не более 8 А

Время работы прибора от АКБ:

— в дежурном режиме не менее 24 ч

— в тревожном режиме не менее 1 ч

Прибор сохраняет работоспособность при изменениях напряжения основного и резервного питания в пределах от 0,75 до 1,15 от номинального значения.

Время готовности к работе после подачи питания не более 10 с

Номинальное входное напряжение на линейном входе 200 мВ

Номинальное выходное напряжение в линии связи с АС 30 или 100 В⁽*

Номинальная (долговременная) выходная мощность

на синусоидальном сигнале 40 Вт

Выходная мощность на речевом сигнале 60 Вт

Максимальная (пиковая) выходная мощность 80 Вт

Диапазон воспроизводимых частот при неравномерности АЧХ
не более 3 дБ 200÷12000 Гц

Коэффициент гармонических искажений при максимальной выходной
мощности не более 10%

Защищенность от не взвешенного шума в диапазоне воспроизводимых
частот не менее 55 дБ

Передача извещений на ППК:

— АКТИВАЦИЯ – замыканием ключа шлейфа Ш1,

— НЕИСПРАВНОСТЬ – размыканием ключа шлейфа Ш2.

Параметры оптронных ключей шлейфов:

— максимальный коммутируемый ток……………………………………………….100 мА

— максимальное коммутируемое напряжение ………………………………….100 В

— сопротивление закрытого ключа ……………………………….. .не менее 10 МОм

— сопротивление открытого ключа………………………………….. не более 30 Ом

— напряжение гальванической развязки входа/выхода ……………………1500 В

Рабочая температура………………….. от плюс 5˚С до плюс 55˚С

Средняя наработка на отказ 40000 ч

Средний срок службы 10 лет

Габаритные размеры 470х215х92 мм

Масса 6,5 кг

⁽*-определяется при заказе прибора и указывается в комплекте поставки.

1. Комплект ПОСТАВКИ

4.1 Комплект поставки приведен в таблице 1

Таблица 1
