Skm 80ay инструкция по установке

Данная система-купе ориентирована на большие тяжелые фасады. Максимально допустимая масса дверей составляет 80 кг. Толщина же материала достигает 28 мм.

Ролики (верхние) оснащаются стопорами, которые и регулирую положение двери на направляющей (лево-право). Положение же вверх-вниз регулируется нижними опорными роликами. Кроме этого для простых дверей предусмотрены нижние нерегулируемые ролики. Нижние ролики врезные, то есть, требуют фрезеровки пазов, верхние же просто накладываются.

Верхнюю направляющую рекомендуется закрывать фальш-панелью.

Сама система не является каркасной, но при установке ее на составные двери? а так же на фасады 16-18 мм толщиной, рекомендуется использовать профиль-ручки (в состав системы не входят).

Теперь перейдем непосредственно к рассмотрению компонентов системы.

Верхние ролики

Как я уже говорил выше, являются накладными (накладываются на верхний край и сзади фасада),  крепятся саморезами.

Кроме ролика, в этом элементе присутствует вертикальный штырь, который цепляется за стопор и фиксирует дверь в закрытом состоянии.

Нижние регулируемые ролики

Достаточно мощные ролики с возможностью регулировки по вертикали до 5 мм. Колесики снабжены качественными подшипниками, обеспечивающими плавный ход.

При установке требуют фрезеровки паза под колесо.

Нижние не регулируемые ролики

Отличаются от вышеприведенных более скромными размерами и  отсутствием системы регулировки. В остальном то же самое — необходимость фрезеровки, подшипники и пр.

Стопор

Устанавливается в верхней направляющей и цепляется за стержень на верхнем ролики, останавливая дверь.

Верхняя направляющая на две двери

Имеет два отдельных желоба для каждой двери купе. Общая ее ширина составляет 58 мм, что почти в 2 раза меньше Версалевской.

Продается хлыстами по 3 метра.

Верхняя направляющая на одну дверь

В принципе, имеет традиционный для таких направляющих П-образный профиль. Материал — анодированный алюминий.

Продается хлыстами по 3 метра.

Нижняя направляющая двойная

Бывает, как алюминиевой, так и пластиковой.

Продается хлыстами по 2 и 3 метра

Направляющая нижняя одинарная накладная

Имеет накладной характер, то есть просто прикручивается саморезами к нижнему горизонту.

Выполнена из анодированного алюминия. Продается хлыстами по 3 метра.

Нижняя направляющая одинарная врезная

Отличается от вышеприведенной большей скрытностью. То есть, для фиксации необходимо фрезеровать паз 3 мм шириной, в который и запрессовывается направляющая.

Материал — анодированный алюминий. Длина хлыстов 3 метра.

Схема расчетов и присадки компонентов системы SKM-80 AY (с регулируемыми роликами)

Схема расчетов и присадки компонентов системы SKM-80 AY (с нерегулируемыми роликами)

При подготовке статьи использовались материалы с сайта http://www.mdm-complect.ru/

Уважаемый клиент, ВСЕ(!) заявки и просчеты ТОЛЬКО по почте

МЕХАНИЗМ ДЛЯ ШКАФА КУПЕ S-1200 (SKM-80)

Механизм для шкафа купе модель артикул S-1200 — практичный, надежный, удобный в установке механизм для шкафа купе с нижней направляющей. Нижняя направляющая механизма шкафа — опорная, верхняя направляющая — поддерживающая. Плюсом ко всему, механизм является бюджетной моделью и не потребует больших затрат на производство шкафа.  Для двери шкафа, сделанной на таком механизме, в качестве материала используется ДСП или МДФ 16-25 мм толщиной, причем ДСП можно оставить закромленным, а можно одеть вертикальную ручку-профиль. Механизм представляет собой набор фурнитуры «do it yourself», что в переводе означает — сделай сам. Стоит отметить, что механизм механизм является полным аналог SKM-80. К механизму прилагаются монтажные размеры для установки.

ХАРАКТЕРИСТИКИ  МЕХАНИЗМА ДЛЯ ШКАФА КУПЕ S-1200 (аналог SKM-80):   Ценовая группа: бюджетный Нижняя направляющая: опорная Верхняя направляющая: поддерживающая Ролики: подшипниковые Материал колеса: полиамид Материал двери: ДСП или МДФ до 25 мм Нагрузка: не более 100 кг на дверь

МЕХАНИЗМ ДЛЯ ШКАФА КУПЕ СОСТОИТ ИЗ СЛЕДУЮЩИХ АЛЮМИНИЕВЫХ НАПРАВЛЯЮЩИХ И РОЛИКОВ:

Направляющая нижняя одинарная   артикул S-1200 (skm-80)	Направляющая нижняя двойная  артикул S-1200 (skm-80)
	Материал: алюминий Покрытие: без анодировки Длина: 3 метра Розничная цена 900 р./ три метра		Материал: алюминий Покрытие: без анодировки Длина: 3 метра Розничная цена 900 р./три метра
Направляющая верхняя одинарная  артикул S-1200 (skm-80)	Направляющая верхняя двойная артикул S-1200 (skm-80)
	Материал: алюминий Покрытие: без анодировки Длина: 3 метра Розничная цена 900 р./ три метра		Материал: алюминий Покрытие: без анодировки Длина: 3 метра Розничная цена 1200 р./ три метр
Ручка профиль под 16 ДСП асимметрия артикул S-215	Комплект роликов для одной двери артикул S-1200 (skm-80)
	Материал: алюминий Покрытие: анодировка Длина: 2,7 метра или 5,4 метра Цвета: серебро Розничная цена 1600 р./5,4 метра		Материал колеса: полиамид Комплект: 2 верхих +2 нижних Розничная цена 600 р./комплект

ИНФОРГРАФИКА ПО УСТАНОВКЕ МЕХАНИЗМА ДЛЯ ШКАФА КУПЕ S-1200:

фрезерование отверстия в двери шкафа (ДСП 16 мм)

СКАЧАТЬ ИНФОРМАЦИЮ ПО МОНТАЖУ МЕХАНИЗМА S-1200 (SKM-80)

ПРИМЕРЫ ШКАФА КУПЕ НА МЕХАНИЗМЕ S-1200:

ДОПОЛНИТЕЛЬНО ДЛЯ РАЗДИЖНЫХ МЕХАНИЗМОВ:

---

SKM-80-AY (MF-80 AY)- Безрамочная система раздвижных дверей с нижними регулируемыми в процессе эксплуатации опорными роликами для дверей весом до 80 кг. Нижние опорные ролики изготовлены с применением шариковых подшипников. Нагрузка на комплект до 80 кг . Нижние ролики врезаются к тыльной части фасада двери. Верхние накладные ролики крепятся к тыльной части сверху фасада двери. При использовании в качестве фасада ДСП 16-18 мм рекомендуется по бокам на ДСП надевать алюминиевый вертикальный профиль (ручку), которая сохраняет форму ДСП, т.е. не дает ей выгибаться со временем. Предпочтительнее пользоваться алюминиевым вертикальным профилем с анодированным покрытием, который как показывает практика более практичный, чем стальные профили с наклеенной пленкой, которая со временем отклеивается и царапается.

Артикул: Б11149

Узнать о поступлении

У нас Вы можете выполнить фрезеровку под нижние ролики D50 мм в ЛДСП не тоньше 16 мм. Для этого нужно скачать БЛАНК ЗАКАЗА.

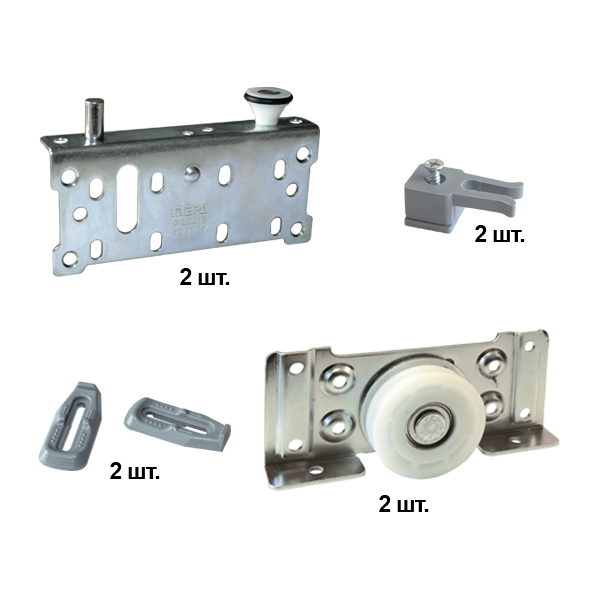

В комплект входит:

• Ролики верхние – 2 шт.
• Ролики нижние – 2 шт.
• Стопор левый + стопор правый.
• Требуется фрезеровка дверей D50 мм для нижних роликов.

Описание:

Механизм LC 80AY Lucido – комплект для одной раздвижной двери весом до 80 кг. Состоит из роликов верхнего и нижнего и стопора. Дополнительно необходимо приобретать верхнюю и нижнюю направляющие . Возможность регулировки по высоте и боковой стопор.

Данная система-купе ориентирована на большие тяжелые фасады. Максимально допустимая масса дверей составляет 80 кг. Толщина же материала достигает 28 мм.

Ролики (верхние) оснащаются стопорами, которые и регулирую положение двери на направляющей (лево-право). Положение же вверх-вниз регулируется нижними опорными роликами. Кроме этого для простых дверей предусмотрены нижние нерегулируемые ролики. Нижние ролики врезные, то есть, требуют фрезеровки пазов, верхние же просто накладываются.

Верхнюю направляющую рекомендуется закрывать фальш-панелью.

Сама система не является каркасной, но при установке ее на составные двери? а так же на фасады 16-18 мм толщиной, рекомендуется использовать профиль-ручки (в состав системы не входят).

Теперь перейдем непосредственно к рассмотрению компонентов системы.

Верхние ролики

Как я уже говорил выше, являются накладными (накладываются на верхний край и сзади фасада), крепятся саморезами.

Кроме ролика, в этом элементе присутствует вертикальный штырь, который цепляется за стопор и фиксирует дверь в закрытом состоянии.

Нижние регулируемые ролики

Достаточно мощные ролики с возможностью регулировки по вертикали до 5 мм. Колесики снабжены качественными подшипниками, обеспечивающими плавный ход.

При установке требуют фрезеровки паза под колесо.

Нижние не регулируемые ролики

Отличаются от вышеприведенных более скромными размерами и отсутствием системы регулировки. В остальном то же самое — необходимость фрезеровки, подшипники и пр.

Стопор

Устанавливается в верхней направляющей и цепляется за стержень на верхнем ролики, останавливая дверь.

Верхняя направляющая на две двери

Имеет два отдельных желоба для каждой двери купе. Общая ее ширина составляет 58 мм, что почти в 2 раза меньше Версалевской.

Продается хлыстами по 3 метра.

Верхняя направляющая на одну дверь

В принципе, имеет традиционный для таких направляющих П-образный профиль. Материал — анодированный алюминий.

Продается хлыстами по 3 метра.

Нижняя направляющая двойная

Бывает, как алюминиевой, так и пластиковой.

Продается хлыстами по 2 и 3 метра

Направляющая нижняя одинарная накладная

Имеет накладной характер, то есть просто прикручивается саморезами к нижнему горизонту.

Выполнена из анодированного алюминия. Продается хлыстами по 3 метра.

Нижняя направляющая одинарная врезная

Отличается от вышеприведенной большей скрытностью. То есть, для фиксации необходимо фрезеровать паз 3 мм шириной, в который и запрессовывается направляющая.

Материал — анодированный алюминий. Длина хлыстов 3 метра.

Схема расчетов и присадки компонентов системы SKM-80 AY (с регулируемыми роликами)

Схема расчетов и присадки компонентов системы SKM-80 AY (с нерегулируемыми роликами)

При подготовке статьи использовались материалы с сайта http://www.mdm-complect.ru/

МЕХАНИЗМ ДЛЯ ШКАФА КУПЕ S-1200 (SKM-80)

Механизм для шкафа купе модель артикул S-1200 — практичный, надежный, удобный в установке механизм для шкафа купе с нижней направляющей. Нижняя направляющая механизма шкафа — опорная, верхняя направляющая — поддерживающая. Плюсом ко всему, механизм является бюджетной моделью и не потребует больших затрат на производство шкафа. Для двери шкафа, сделанной на таком механизме, в качестве материала используется ДСП или МДФ 16-25 мм толщиной, причем ДСП можно оставить закромленным, а можно одеть вертикальную ручку-профиль. Механизм представляет собой набор фурнитуры «do it yourself», что в переводе означает — сделай сам. Стоит отметить, что механизм механизм является полным аналог SKM-80.

К механизму прилагаются монтажные размеры для установки.

ХАРАКТЕРИСТИКИ МЕХАНИЗМА ДЛЯ ШКАФА КУПЕ S-1200 (аналог SKM-80):

• Ценовая группа: бюджетный
• Нижняя направляющая: опорная
• Верхняя направляющая: поддерживающая
• Ролики: подшипниковые
• Материал колеса: полиамид
• Материал двери: ДСП или МДФ до 25 мм
• Нагрузка: не более 100 кг на дверь

МЕХАНИЗМ ДЛЯ ШКАФА КУПЕ СОСТОИТ ИЗ СЛЕДУЮЩИХ АЛЮМИНИЕВЫХ НАПРАВЛЯЮЩИХ И РОЛИКОВ:

артикул S-1200 (skm-80)

артикул S-1200 (skm-80)

• Материал: алюминий
• Покрытие: без анодировки
• Длина: 3 метра

Розничная цена 150 р./метр

• Материал: алюминий
• Покрытие: без анодировки
• Длина: 3 метра

Розничная цена 200 р./метр

артикул S-1200 (skm-80)

артикул S-1200 (skm-80)

• Материал: алюминий
• Покрытие: без анодировки
• Длина: 3 метра

Розничная цена 200 р./метр

• Материал: алюминий
• Покрытие: без анодировки
• Длина: 3 метра

Розничная цена 300 р./метр

Ручка профиль под 16 ДСП асимметрия

артикул S-1200 (skm-80)

• Материал: алюминий
• Покрытие: анодировка
• Длина: 2,7 метра или 5,4 метра
• Цвета: серебро

Розничная цена 600 р./штука

• Материал колеса: полиамид
• Комплект: 2 верхих +2 нижних

Розничная цена 600 р./комплект

ИНФОРГРАФИКА ПО УСТАНОВКЕ МЕХАНИЗМА ДЛЯ ШКАФА КУПЕ S-1200 :

фрезерование отверстия в двери шкафа (ДСП 16 мм)

ПРИМЕРЫ ШКАФА КУПЕ НА МЕХАНИЗМЕ S-1200 :

ДОПОЛНИТЕЛЬНО ДЛЯ РАЗДИЖНЫХ МЕХАНИЗМОВ:

Источник

СКМ 80 раздвижная система

Раздвижные системы для шкафов-купе СКМ-80, безрамные опорные системы, схемы для расчетов и сборки системы SKM—80, с размерами для присадки и установки треков — обо всем этом ниже и пойдет речь.

Как всегда, проектируя первый шкаф с СКМ-80, столкнулся с проблемой отсутствия нужных размеров на схемах, предоставленных в каталогах фурнитуры. Причем имеется и некоторая странность с данной раздвижной системой — при заказе она проходит как СКМ-80 и сразу по запросу выплывает на сайте МДМ, но в печатном каталоге 2018года (не могу сказать как ранее) она же проходит под PULSE IKM80AY и расчет несколько отличается.

В эскизах по ссылке предлагается 2 варианта установки: регулируемый и нерегулируемый. В нерегулируемом варианте нижние ролики используются более упрощенной конструкции, однако у поставщиков их в продаже не найти, и меня терзают смутные сомнения, что они вообще выведены из производства. Вот как выглядит комплект роликов СКМ-80 (на фото попали 2 одинаковых верхних ролика, на дверь идет зеркальная пара):

Так вот, присадка имеет такие размеры:

Высоту двери лучше делать не на -40 от проёма, а на -42 — дверь будет легче монтировать, а сам ролик даёт довольно большую регулировку. В схемах, которые обозначены в интернете как для СКМ-80, дверь для нерегулируемой установки указана меньше на 37мм — сделаете так, и дверь будет ходить очень туго — крайне не рекомендую!

Кроме того очень важно установить двери строго горизонтально, в противном случае она будет чиркать. Если вы используете вкладную декоративную планку из 16мм ЛДСП, то нижний трек необходимо устанавливать на расстоянии 20мм от края дна (обратите внимание каким концом развернут трек на эскизе). Если декоративная планка накладная, то верхний трек монтируем к ней впритык (если позволяет толщина двери), а нижний относим относительно него на 4мм вглубь.

Для того, чтобы присаживать 16мм ЛДСП под нижний ролик СКМ-80, необходимо использовать специальную фрезу, а стоит она довольно дорого. Мы поступили проще — купили самую дешевую 55 диаметра, а в ближайшей авто мастерской нам её укоротили, расточили нужный хвостовик и убрали центрирующий кончик (что самое главное, иначе он прошивал 16мм плиту насквозь). Получилось слегка грубовато, но работает.

Источник

Опорная система-купе SKM-80, Mepa

Данная система-купе ориентирована на большие тяжелые фасады. Максимально допустимая масса дверей составляет 80 кг. Толщина же материала достигает 28 мм.

Ролики (верхние) оснащаются стопорами, которые и регулирую положение двери на направляющей (лево-право). Положение же вверх-вниз регулируется нижними опорными роликами. Кроме этого для простых дверей предусмотрены нижние нерегулируемые ролики. Нижние ролики врезные, то есть, требуют фрезеровки пазов, верхние же просто накладываются.

Верхнюю направляющую рекомендуется закрывать фальш-панелью.

Сама система не является каркасной, но при установке ее на составные двери? а так же на фасады 16-18 мм толщиной, рекомендуется использовать профиль-ручки (в состав системы не входят).

Теперь перейдем непосредственно к рассмотрению компонентов системы.

Верхние ролики

Как я уже говорил выше, являются накладными (накладываются на верхний край и сзади фасада), крепятся саморезами.

Кроме ролика, в этом элементе присутствует вертикальный штырь, который цепляется за стопор и фиксирует дверь в закрытом состоянии.

Нижние регулируемые ролики

Достаточно мощные ролики с возможностью регулировки по вертикали до 5 мм. Колесики снабжены качественными подшипниками, обеспечивающими плавный ход.

При установке требуют фрезеровки паза под колесо.

Нижние не регулируемые ролики

Отличаются от вышеприведенных более скромными размерами и отсутствием системы регулировки. В остальном то же самое — необходимость фрезеровки, подшипники и пр.

Стопор

Устанавливается в верхней направляющей и цепляется за стержень на верхнем ролики, останавливая дверь.

Верхняя направляющая на две двери

Имеет два отдельных желоба для каждой двери купе. Общая ее ширина составляет 58 мм, что почти в 2 раза меньше Версалевской.

Продается хлыстами по 3 метра.

Верхняя направляющая на одну дверь

В принципе, имеет традиционный для таких направляющих П-образный профиль. Материал — анодированный алюминий.

Продается хлыстами по 3 метра.

Нижняя направляющая двойная

Бывает, как алюминиевой, так и пластиковой.

Продается хлыстами по 2 и 3 метра

Направляющая нижняя одинарная накладная

Имеет накладной характер, то есть просто прикручивается саморезами к нижнему горизонту.

Выполнена из анодированного алюминия. Продается хлыстами по 3 метра.

Нижняя направляющая одинарная врезная

Отличается от вышеприведенной большей скрытностью. То есть, для фиксации необходимо фрезеровать паз 3 мм шириной, в который и запрессовывается направляющая.

Материал — анодированный алюминий. Длина хлыстов 3 метра.

Источник
