Сливной бачок для унитаза механизм с поплавком инструкция

Со временем на смену устаревшим сантехническим приборам приходят новые, более комфортные и функциональные, но некоторые детали остаются прежними, практически не меняя своего назначения.

Например, один из важнейших элементов сливного бачка – поплавок для унитаза – продолжает выполнять свою основную функцию регулировки уровня воды, хотя также претерпел внешние изменения.

Согласитесь, понимание устройства поплавкового механизма пригодится любому домашнему мастеру.Вызывать сантехника при малейших неполадках работы унитаза — не лучший вариант. Тем более что большинство неисправностей арматуры можно устранить самостоятельно.

Мы предлагаем разобраться в конструкции и принципе работы разных видов поплавков. Подробные инструкции помогут отрегулировать механизм и восстановить сливную систему унитаза.

Место поплавка в конструкции сливного бачка

Сам по себе поплавковый механизм – это всего лишь небольшая деталь с простым устройством, но в комплекте с остальными частями арматуры бачка он выполняет значительную миссию – отвечает за смыв. Если более точно, то является посредником между двумя внутренними системами: наливной и сливной.

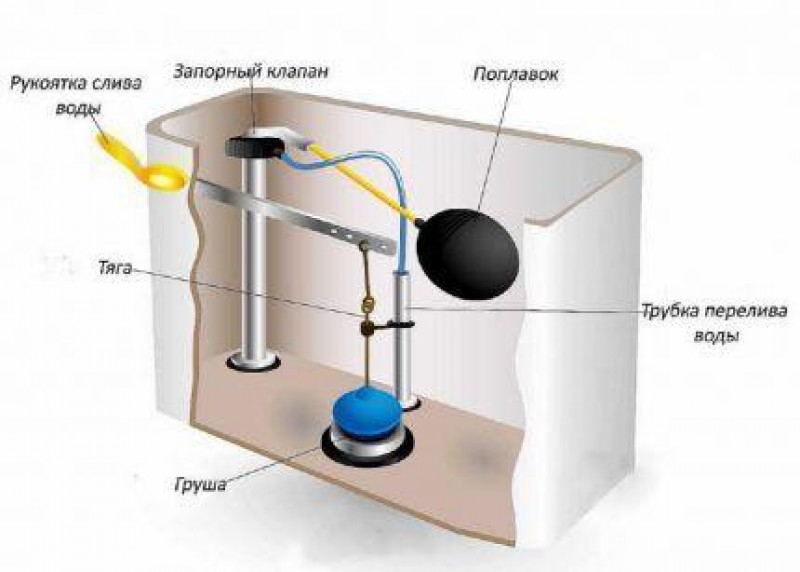

Чтобы уяснить, какая роль отведена этому нехитрому приспособлению, разберемся, как устроен сливной бачок унитаза.

Мы не будем рассматривать элементы встроенной инсталляции или ретро модели, подвешенные к стене, а остановимся на самых популярных решениях – бачках, которые являются частью компакт-унитазов и устанавливаются на заднюю полочку чаши.

Внешне это фаянсовый (фарфоровый, пластиковый) резервуар, сверху закрытый крышкой с отверстием под рычаг управления, который все чаще заменяет кнопка (одинарная или двойная). Кроме этого отверстия имеются еще два: для поступления воды из системы ХВС и для слива жидкости из бачка в чашу унитаза.

Внутри резервуара установлена арматура – разборная система из пластиковых, металлических и резиновых деталей. Конфигурация, размеры, материал изготовления элементов у разных производителей отличаются. К тому же существует несколько видов механизмов.

Однако все они объединены общим принципом работы: через впускное отверстие внутрь резервуара поступает вода (по гибкому патрубку, подключенному к трубе ХВС) в необходимом объеме (в среднем 4,5-6 л).

Вместе с уровнем воды, заполняющей бачок, поднимается вверх и поплавок. Когда уровень жидкости достигает нужной отметки, поплавковое устройство блокирует поступление воды. Такое состояние сохраняется до момента смыва.

В процессе смыва включаются в работу другие элементы системы. Кнопка (или рычаг) приводит в движение шток, к концу которого прикреплена мембрана (или прокладка). Сливной клапан открывается, и вода устремляется в унитаз.

Функция поплавка очевидна – регулировка объема поступающей в бачок воды. Если механизм выйдет из строя, вода польется беспрерывно, а от затопления квартиру спасет еще один важный элемент системы – перелив.

Виды поплавковых устройств

Вид поплавка в бачке компакт-унитаза зависит от конструкции арматуры: в устройствах старого образца присутствуют плавающие на поверхности воды пластиковые шары или цилиндры, в новых модификациях это подвижные элементы, скользящие по вертикали и напоминающие стакан.

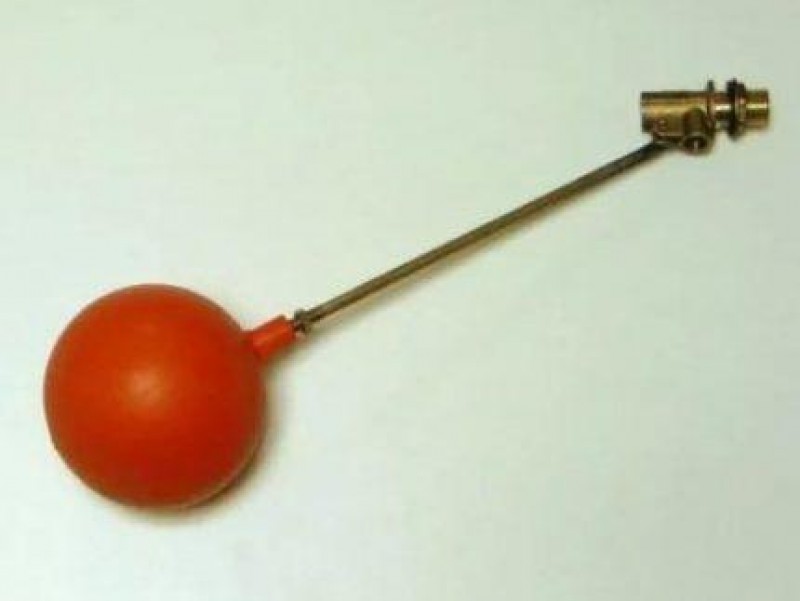

Шарообразный поплавок называют еще «коромыслом». Действительно, толстая поволока, на которой крепится шар, по форме напоминает ставший раритетным предмет обихода.

Принцип действия примитивного, по сути, поплавка достаточно прост: при смыве он опускается на дно бачка и посредством штока (той самой проволоки) открывает впускной клапан.

Вода поступает, наполняет резервуар, и поплавок поднимается вверх. В определенный момент он достигает необходимой отметки (регулировку объема жидкости можно выполнить вручную) и блокирует поступление воды. Входной клапан закрывается до того момента, пока снова не произойдет смыв, и поплавок упадет на дно.

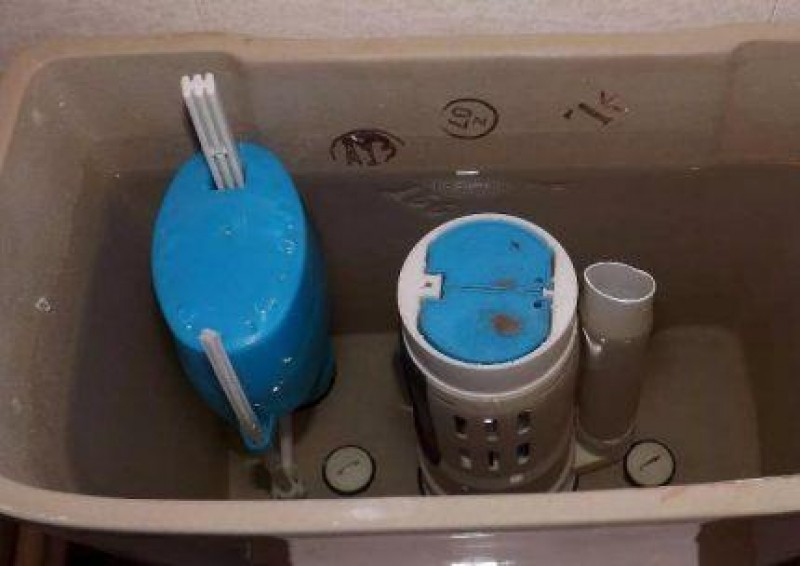

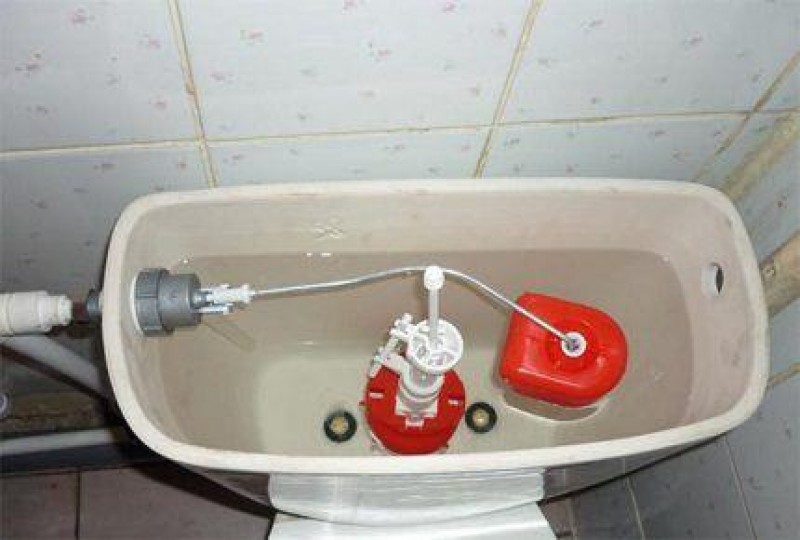

Современный вид поплавкового устройства отдаленно напоминает шарообразную модель. Это пластиковая деталь, закрепленная на вертикальном штоке, которая, подобно лифту, движется вверх-вниз и также отвечает за своевременную блокировку впускного клапана.

Преимущество усовершенствованной модели в более точной настройке уровня поступающей в бачок воды. Шток, по которому движется поплавок, похож на линейку с делениями, где для удобства регулировки сделаны насечки.

Считается, что конструкции с шарообразным поплавком более шумные. На самом деле уровень шума зависит не от типа поплавкового механизма, а от способа подачи воды.

При верхнем боковом подключении она заливается сверху (гибкий шланг подводят к отверстию в верхней части), поэтому и создается шум. В бачках с нижней подводкой вода поступает тихо, и если есть шум, то лишь из-за неисправности арматуры.

Краткие инструкции по монтажу

Иногда требуется отремонтировать, заменить или просто установить новую модель поплавка – отдельно или в составе арматурного блока. Рассмотрим все решения по порядку. Монтаж новых запчастей производить легче всего, так как не нужно разбирать старые механизмы, а бачок и сами детали находятся в идеальном состоянии.

Вариант #1 – установка шарообразной модели

Сразу оговоримся, что монтировать новое устройство шарообразного типа приходится в единственном случае – если вышел из строя старый элемент. Вряд ли новая модель унитаза оборудована системой налива/смыва с таким типом поплавка.

Пластиковый шар или другой формы деталь можно приобрести отдельно, так как преимущество устаревшего механизма в том, что «коромысло» легко устанавливать или менять без замены штокообразной системы спуска воды.

Поплавок обычно продается вместе с металлическим держателем и наливным клапаном. Последний вставляют в отверстие впуска воды (находится в верхней части бака, слева или справа) и фиксируют, «коромысло» располагают горизонтально.

Примерно в средней части оно прикрепляется к «груше» — выпускному клапану штокового типа. При заливе жидкости в бачок пластиковый шар должен свободно лежать на поверхности воды.

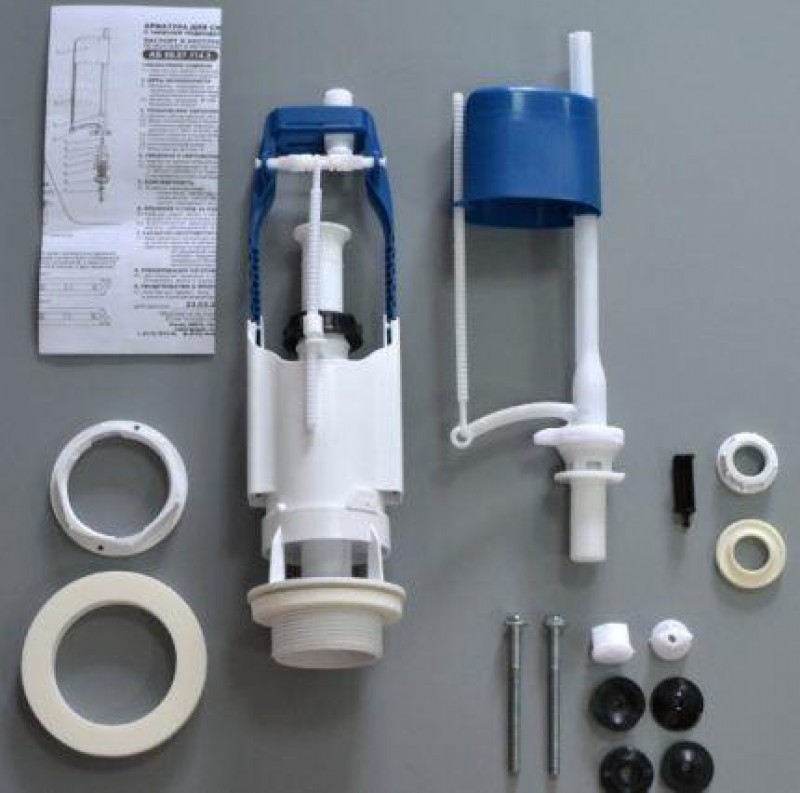

Вариант #2 – монтаж стаканообразного вида

Комплекты, предназначенный для емкостей с нижней подводкой, обычно фиксируют в бачке еще до того, как он установлен на законное место – полочку унитаза. Это необходимо, так как оба клапана – сливной и впускной – находятся на дне резервуара, и при монтаже детали следует подтягивать и закручивать с обеих сторон.

Если бачок уже установлен, справиться с этим будет тяжело.

Сначала устанавливают более объемный сливной механизм, обязательно применяя прокладки и шайбы, которые идут в комплекте. Выравнивают устройство по оси и затягивают гайку с наружной стороны. Важно, чтобы уплотнительное кольцо плотно примыкало в области отверстия.

Затем по той же схеме фиксируют наливной клапан с поплавковым устройством. Обычно допускается, чтобы детали касались друг друга или стенок резервуара, но лучше постараться их закрепить строго вертикально.

Особое внимание следует уделить герметизации мест примыкания устройств к отверстиям. Нужно использовать все уплотнители, шайбы и прокладки, которые рекомендованы производителем и поставляются в комплектации, за исключением запасных деталей. Если возникают сложности – достаточно заглянуть в инструкцию по установке.

По этой же схеме происходит и замена поплавкового устройства, только перед установкой нового необходимо демонтировать старое. Для ремонта придется разобрать сливной бачок унитаза.

Собственноручная регулировка поплавка

Переходим к информации, которая часто волнует владельцев и старых моделей, и новых блоков. Постараемся разобраться, как самостоятельно отрегулировать поплавок в унитазе, чтобы поднять/опустить уровень воды в бачке.

Больший объем воды необходим, если имеющегося в емкости недостаточно для качественного смыва, а уменьшают количество набираемой воды, если хотят сэкономить.

Процесс регулировки у разных моделей отличается. Устаревшее «коромысло» можно отрегулировать очень простым способом, даже не отключая воду. Снимаем крышку бачка, находим проволоку-держатель поплавка и просто сгибаем ее.

За счет перегиба устройство блокировки впускного клапана срабатывает раньше, следовательно, объем поступающей в резервуар воды также снижается.

Если держатель поплавка собран из двух негнущихся металлических планок, соединенных болтом, процесс регулировки несколько сложнее:

Если рычаг не металлический, а пластиковый, перегибать его нельзя – сломаете. Такие устройства обычно снабжают винтом или «трещеткой» для изменения формы рычага. Нужно просто покрутить винт или передвинуть элемент на «трещетке».

Регулировка пластиковой арматуры стаканного типа займет немного больше времени. Задача – передвинуть поплавок на «ползунках» (пластиковых вертикальных элементах, которые его поддерживают) вверх или вниз, в зависимости от планируемого увеличения/уменьшения объема смыва.

Очень часто один из «ползунков» (или оба) оснащены шкалой, по которой можно определить точную высоту уровня воды. Производители в инструкции печатают таблицы соответствия, по которым можно посмотреть, какой высоты будет уровень воды при выборе того или иного деления на шкале.

Для упрощения процедуры регулировки некоторые производители оснащают конструкцию специальным винтом. Как им пользоваться, рассмотрим с помощью фотогалереи.

Таким же образом, при необходимости, можно увеличить объем поступающей в бак воды. Как видите, процедура очень легкая и не требует специальных знаний.

Ремонт неисправностей арматуры

Неприятности обычно случаются неожиданно, когда нет возможности вызвать специалиста или обратиться за помощью к более знающим людям, поэтому всегда нужно быть готовым к самостоятельным действиям.

Поломки поплавкового механизма могут вывести из строя работу сливного бачка, а смывать каждый раз водой из ведер – занятие неинтересное. Разберемся, как быстро поменять или починить поплавок в унитазе, если он пришел в негодность.

Нарушение герметичности пластикового шара

При износе старого поплавка может возникнуть трещина, которая со временем превратится в отверстие. Сквозь пробоину внутрь пластикового шара начнет поступать жидкость, и он уже не сможет всплывать и блокировать впускной клапан. Возникает проблема – постоянная течь воды в унитазе. Потери воды очень быстро превращаются в финансовые издержки.

Выясним, как этого избежать:

• отключаем воду;
• снимаем поплавок;
• вытираем его насухо;
• замазываем трещину водостойким герметиком;
• просушиваем;
• фиксируем поплавок в бачке;
• поверяем его работу.

Ремонтировать поплавок с большим отверстием или полностью прохудившимся пластиком не имеет смысла, в этом случае мчимся в магазин и приобретаем для замены новую деталь.

Если кран-поплавок наполняется водой из-за прорванной мембраны или трещины в клапане, это герметизирующее приспособление необходимо поменять:

Перекос поплавковой конструкции

Вследствие износа резиновых (силиконовых) уплотнителей или из-за плохого качества воды может произойти перекос поплавкового устройства стаканного типа.

Пластиковый поплавок «заедает» при каждом спуске воды ли он вообще перестает двигаться вверх-вниз относительно направляющих «ползунков». В зависимости от его положения или прекращается поступление воды в бак, или, напротив, она постоянно льется, перетекая прямиком в канализацию.

Для начала попробуйте почистить механизм без разборки всей конструкции. Возможно, движение поплавка тормозит попавший в воду мусор. Если это не помогает, придется перекрыть воду, демонтировать бак, а затем и поплавковый блок. Сливное устройство можно не трогать.

Дальше проводим диагностику и действуем по результатам: исправляем положение поплавка и устанавливаем его на место или полностью меняем блок, отвечающий за впуск воды.

Чаще всего поломки, связанные с изменением положения конструкции, исправляются быстро, тогда как изношенные приборы лучше не чинить, а заменять новыми.

Выводы и полезное видео по теме

Несколько полезных советов помогут вам скорее справиться с заменой, монтажом или регулировкой нового поплавка.

Кратко об устройстве унитаза и сливного бачка:

Монтаж арматуры:

Регулировка уровня воды:

Поплавковый механизм – не настолько сложное устройство, чтобы при его замене, регулировке или монтаже каждый раз приглашать специалиста. Простейшие процедуры можно выполнять самостоятельно, пользуясь несложными инструкциями.

Чтобы ремонтировать и производить замену поплавка приходилось как можно реже, нужно следить за качеством воды – например, установить фильтры.

Есть, что дополнить или возникли вопросы по устройству и ремонту поплавкового механизма? Оставляйте, пожалуйста, комментарии к публикации. Форма для связи находится в нижнем блоке.

Внутреннее устройство бачков многих современных унитазов, на первый взгляд, совершенно не похоже на использовавшееся 30-40 лет назад. Поэтому при возникновении многих вопросов, связанных с обслуживанием санитарно-технической арматуры, например, как отрегулировать поплавок в унитазе или настроить выпускной клапан, у хозяев квартиры порой возникает неопределенность – заниматься решением проблемы самому или же приглашать стороннего специалиста? Тем не менее, в основе функциональности нынешних приборов используются все те же принципы, что и ранее. Их понимание, в также знание алгоритмов обслуживания сантехники вполне позволяют осуществлять её поддержание в работоспособном состоянии своими силами.

Типы запорно-переливных конструкций бачков унитазов

Речь не идет об автоматических или инсталлируемых системах. Рассматриваемые устройства относятся к широко используемому санитарно-техническому оборудованию. Принцип его работы будет проще понять на примере конструкций устаревшего образца (рис. 2), тем более что они еще не полностью вышли из обихода, и их также порой приходится настраивать. В них, как и в современных изделиях, можно выделить два основных механизма наливной и сливной, а также узел перелива.

Устаревшие конструкции

Впуск

Конструкция наливной арматуры включает впускной клапана 5 штокового типа. Его работой управляет поплавок бачка унитаза 3, воздействуя на отсечной шток через латунное коромысло. Подобная система получила название поплавкового крана и используется до сих пор в несколько видоизмененном виде.

Наглядней понять функционирование наливного узла поможет рисунок 3. На нем показан уровень воды 1 после опорожнения накопительной емкости, после чего поплавковый механизм 2 (включая коромысло или рычаг-спицу 3) оказался в нижнем положении. Верхняя часть коромысла 3 размещенная в корпусе крана (клапана) 4 сдвинула шток-толкатель 5 с упругой прокладкой 6 влево, чем активировала подачу воды через подводку 8 и впускное отверстие 10. По мере наполнения емкости, нижний конец рычага перемещается вверх, а его верхнее плечо соответственно сдвигает толкатель вправо и постепенно перекрывает отверстие излива, поджимая к нему прокладку 6.

Кран закрепляется на стенке бачка при помощи крепежной гайки 9 снаружи. Резьбовое соединение крана герметизируется резиновой прокладкой 7 изнутри. Для гашения шума падающей струи 11, на изливной штуцер впускного клапана дополнительно одевают подходящую по диаметру трубку, опуская её нижний конец ниже минимального уровня воды.

Выпуск (слив)

Регулировка бачка унитаза не может быть полной без настройки узлов выпуска и перелива. Их схемы показаны на рисунке (схеме) 2 – сантехнические устройства со сливными механизмами рычажного типа. Но, несмотря на похожие типы приводов (коромысла 4), они имеют кардинальные различия в принципах действия.

Бачок с сифоном

На рисунке 2 а изображена сливная система с использованием сифонной камеры 1. Изогнутая полость решает сразу две задачи:

1. Служит переливом фиксированной высоты. Уровень жидкости в правой приемной части полости сифона всегда соответствует отрегулированному уровню воды в бачке, он не может быть выше разделительной перегородки. Если поплавок унитаза 3 настроен неправильно – не успевает перекрывать впускной клапан 5, то жидкость перетекает в левую часть сифона (воздушную) и вытекает через смывную трубу.
2. Поддерживает (автоматизирует) сброс жидкости, позволяя отпустить рукоять 6 сразу после активации. В начале смывного цикла вода устремляется вниз под приподнятый клапан 2. Когда он оказывается в нижнем положении, переток продолжается через изогнутую сифонную трубку за счет разряжения, создаваемого потоком, падающим с большой скоростью в вертикальной смывной трубе. Эффективный перепад давления, вызываемый движущейся жидкостью, возможен только при достаточно высоком размещении сантехнического бачка.

Санитарно-технические приборы, изготовленные по схеме 2 а, уже не отвечают современным требованиям эстетики. При этом они характеризуются слишком большим и нерегулируемым расходом воды.

Бачки с грушей или мембраной

В конструкции смыва на рисунке 4 и схемы 2 б регулировка уровня перелива воды в бачке унитаза также не осуществляется. В этом случае переливные функции возложены на жесткую трубку 7. Сброс жидкости через поднятый клапана 2 активируется рукоятью 6, а сам привод может быть рычажного или прямого типа. Продолжение процесса излива происходит за счет того, что легкий пустотелый клапан (груша) всплывает в потоке воды, оставаясь в верхнем положении. После опустошения бачка унитаза груша опускается, перекрывает седло клапана, начинается наполнение емкости. Смывной процесс наглядно представлен на рисунке 5.

Схема конструкции с рисунка 2 б отличается своей простотой, а её использование позволило создать сборку по типу «компакт» (рис. 6), совместив накопительную емкость и сантехническую чашу в одно целое. Ведь в данном случае не требуется падающего с большой высоты потока жидкости для создания разряжения, обеспечивающего функционирование переливного сифона.  Кроме того, нижний монтаж смывной емкости способствует тому, что поплавок в бачке унитаза, впускной и выпускной клапаны стало удобней настраивать или ремонтировать.

Обратите внимание! На рисунках 4 и 6 изображены похожие механизмы запорно-переливной арматуры. Однако первая модель поддерживает автоматический, но нерегулируемый слив (клапан-груша), а во второй, напротив, следует вручную контролировать весь процесс выпуска жидкости (клапан-мембрана).

Актуальные конструкции

Создавались с учетом недостатков своих предшественников. Поэтому на смену рычажным устройствам пришли кнопочные. С их компоновкой регулировка уровня воды в бачке унитаза и объемов сливаемой жидкости допускается как системой впуска, так и выпуска. На некоторых моделях появилась возможность выставлять два смывных режима: полный и частичный. Кроме того, высота перелива также стала изменяемой.

Впуск

Различают две основные разновидности современных сантехнических приборов: с нижней и боковой подводкой воды (рис. 7).

Если говорить о боковой подводке, то еще достаточно часто можно встретить смывные емкости с рычажными впускными кранами (рис. 7 а). Однако и их уже постепенно вытесняют конструкции, включающие мембранный поплавковый кран вертикального типа (рис. 8). Через него сантехническая накопительная емкость унитаза наполняется быстрее, чем через рычажно-штоковый впуск. Он поддерживает максимальный расход воды и отсекает её подачу сразу, в отличие от системы штокового клапана, управляемого коромыслом-спицей. К тому же, достоинствами кранов вертикальной компоновки являются: их более стабильная и тихая работа, компактные размеры механизмов.

Модели с нижним подключением также могут комплектоваться наливной арматурой с горизонтальным коромыслом, как на рисунке 6. Между тем, все большая часть производителей сантехнического оборудования поставляет свою продукции уже с поплавковыми кранами вертикального типа (рис. 7 б и 15).

Выпуск (слив)

Хотя современные выпускные клапаны (колонки) имеют отличный от предшественников форм-фактор (рис. 10), их функционирование основано на тех же законах, что и у моделей, изображенных на рисунке 2. При этом они обладают множеством достоинств, которые еще дополняются некоторыми полезными функциями в зависимости от конкретной модели (рис. 9).

В связи с ростом тарифов на водопотребление правильная регулировка бачка унитаза становится частью рационального подхода к планированию семейного бюджета. Поэтому все больше востребованы колонки с настраиваемым сбросом, в том числе, наделенные возможностью двойного слива (полного и частичного). Подсчитано, что по усредненному расходу воды двухрежимная сливная арматура унитаза в сутки пропускает около 25 л, однорежимная 35 л, а устаревшие модели порядка 70 л на человека.

Вместе с тем, из-за непростого на первый взгляд устройства сантехнических механизмов с экономичным расходом, может показаться, что их будет сложно обслуживать или настраивать. Например, не сразу понятно, как отрегулировать сливной бачок с двумя кнопками, задать им желаемые режимы работы. На самом деле вся настройка сводится к одной-двум простым операциям, которые уважающие себя производители выпускной арматуры всегда подробно описывают в паспорте изделия.

Типовые поломки и способы их устранения

Даже несмотря на изобилие разнообразных моделей современной запорно-переливной оснастки, регулировка бачка унитаза часто сводится к типовым алгоритмам. Многие методы обнаружения, устранения неисправностей напоминают те, которые сопровождали эксплуатацию бывших ранее популярными изделий. При этом сантехнические проблемы разбирать гораздо проще, если их выделить в отдельные группы. В итоге получим следующий ряд вопросов, расположенный в порядке убывания частоты своего возникновения:

1. Непрекращающийся сброс воды в унитаз.
2. Не активируется заполнение накопительной емкости.
3. Обнаружена вода за пределами сантехники.

Непрекращающийся сброс воды в унитаз

Вопрос не зря стоит первым, так как он возникает в преобладающем большинстве случаев поломок сантехники. Если не останавливается вода в бачке унитаза, то причина может быть:

• в пропусках выпускного клапана;
• настройке перелива;
• постоянной работе впускного крана.

Чтобы начать диагностику системы, первоначально необходимо снять крышку со смывного резервуара. У преобладающей части, используемых сегодня моделей сантехники, для этого достаточно открутить декоративную гайку штока либо гайку-кнопку, размещенную по центру крышки. Операция может потребовать определенных усилий и изобретательности, так как фланцы гаек, зачастую, абсолютно гладкие. Края крепежной детали легче захватывать, надев хозяйственные резиновые перчатки. У кнопочных моделей, для удобства, кнопку проще вращать в утопленном положении (рис. 11).

Сняв крышку, можно приступать к регулировке слива воды в унитазе; но сначала лучше отставить керамическую деталь подальше либо вообще вынести в соседнее помещение, чтобы не разбить случайно. В случае её повреждения приобрести замену отдельно вряд ли получится.

Выпускной клапан

Его плотное прилегание к седлу обеспечивает герметичность смывного узла. Клапан изготавливается из эластичной резины, которая со временем теряет свои первоначальные свойства: твердеет и деформируется. Кроме того могут скопиться отложения, налипнуть минеральные частицы на привалочные поверхности груши или мембраны и выпускного отверстия. Во всех подобных случаях клапан в бачке унитаза не перекрывает воду. Убедиться, что проблема именно в этом узле, достаточно просто – нужно пригрузить, прижать рукой клапанный элемент, уплотнив место его контакта с выпускным отверстием. Если течь в чаше прекратилась, то следует выяснять причину, взывающую нарушение герметичности запорного узла.

1. Осмотрите привалочные поверхности, очистите их при необходимости.
2. Деформированные или задубевшие резиновые детали придется заменить (рис. 12). Для замедления процессов старения материала можно использовать специальные профилактические смазочные составы.
3. Убедитесь, что клапан бачка ложится ровно на свое место. Этому может помешать перекос на направляющих механизма выпуска, заедание кнопки или поплавка, если он присутствует в конструкции (рис. 10, крайняя справа). В этом случае регулировка слива воды в унитазе легко обеспечивается возвратом соответствующих деталей в рабочее положение. Однако, если перекос вызван поломкой их частей или износом, то придется заменять узел выпускной арматуры в сборе.

Перелив

Когда уровень жидкости достигает края переливной трубки, вода начинает перетекать в сантехническую чашу, чем обеспечивается её аварийный сброс, от переполнения накопительной емкости. В старых моделях граница перетока (рис. 2, поз. 1 и 7) была жестко зафиксирована, что сужало вариативность настроек сантехнической арматуры. Теперь же регулировка уровня воды в бачке унитаза (при исправном впускном клапане) начинается с установки высоты трубчатого перелива. Для этого на совмещенных сливных механизмах ослабляют обжимную гайку (см. рис. 13)

Освободившуюся трубку выдвигают или задвигают, тем самым, регулируя её длину. Руководствуются следующими параметрами:

• водяное зеркало должно быть ниже края перетока на 1,5-2 см;
• нажатая кнопка слива не должна упираться в край трубки.

После завершения настроек обжимную гайку затягивают, при этом уровень жидкости в бачке унитаза будет располагаться примерно на 40-45 мм ниже его верхней кромки (величина зависит от конкретной модели сантехники).

Впускной клапан (кран)

Отсечка подачи воды происходит под действием усилия, создаваемого всплывающим поплавком. Поэтому именно с визуальной диагностики его положения начинается регулировка впускного клапана сливного бачка.

Поплавки унитазов старых конструкций

На устаревших моделях применяются поплавковые элементы, изготовленные из герметичных пустотелых емкостей кубической, шарообразной, цилиндрической или иных объёмных форм. Иногда их оболочки теряет герметичность, они набирают воду и притапливаются. Нормальный ремонт поплавка унитаза подобной конструкции практически невозможен, поэтому, потерявшая плавучесть деталь подлежит замене.

Внимание! Перед тем, как регулировать поплавок в сливном бачке, следует перекрыть кран подвода воды к сантехническому прибору. Это убережет вас от потопа, в случае непреднамеренной поломки корпуса впускного клапана.

Если же герметичность оболочки не нарушена, то, возможно, требуется корректировка формы коромысла (рис. 3, поз.3). Пруты латунных рычагов подгибают, а вот геометрию сопряжения изготовленных из соединенных на скрутке пластиковых сегментов изменяют перетяжкой излома угла колена (рис.14). Если клапан в бачке унитаза не успел перекрыть воду до того, как её уровень достиг края переливной трубки, то «дугу» коромысла сильнее выпячивают вверх. Соответственно для более позднего закрытия наливного клапана коромысло прогибают вниз.

Поплавки современных унитазов

Прежде чем разбираться, как отрегулировать поплавок в унитазе современной конструкции, неплохо внимательно изучить его строение. Запорный механизм наливной системы содержит некоторые хрупкие пластиковые детали, которые достаточно легко повредить. Если сохранилась заводская инструкция, содержащая схему изделия, то задача настройки еще более упростится.

Работой моделей мембранных клапанов, как правило, управляют поплавки изготовленные из плотного пластика по типу перевернутых стаканов (рис. 15, поз.1). Это справедливо для наливной арматуры как с боковым (рис.8), так и с нижним (рис.15) подключением подводки воды. Поэтому притопленное положение плавучего элемента может наблюдаться в двух случаях:

• когда внутрь стакана набилась и налипла грязь, что случается редко;
• поплавок в бачке унитаза заедает на направляющей 2.

Обе проблемы легко устраняются, нужно лишь протереть внутреннюю полость детали 1 и поправить её посадку.

Если после наполнения бачка до перелива отсечки подачи воды все равно не происходит, проверьте, остался ли свободный ход рычага 4 мембранного клапана 3. Возможно ему просто не хватает высоты подъема. Тогда поплавок унитаза опускают ниже для более раннего перекрытия потока (по аналогии с регулировкой изгиба коромысла). Для этого тягу 5 вращают или перезащелкивают (зависит от конкретной модели арматуры) для обеспечения требуемого положение частей запорного механизма.

Не активируется подача жидкости

Основные причины того, что сливная емкость не наполняется, при отсутствии проблем с поплавком, как на старых, так и на новых моделях сантехники, зачастую связаны с нарушением функциональности впускного клапана. В равной степени это относится и к тому, если отрегулированный поплавок в унитазе не перекрывает воду.

Следует обследовать впускное отверстие штокового (рис. 3, поз. 10) или мембранного крана (рис. 16, пластиковый конус) на предмет загрязнений. Посторонние твердые частички могут полностью блокировать поступление жидкости или, наоборот, мешать плотному прилеганию упругого элемента клапана, что вызывает подтекание жидкости. Проходное отверстие аккуратно очищают подходящей по диаметру проволочкой.  Кроме того, протечки могут быть и из-за дефекта прокладки (рис. 3, поз. 6) или мембраны (рис. 16), которые подлежат замене по мере износа.

Приобретая новую сантехнику или запорную арматуру отдельно, необходимо учитывать, что поплавковый кран мембранного типа (современная модель) имеет эксплуатационные ограничения по минимальному порогу давления. Обычно он соответствует 0,5-1 атм. В случае нестабильного или заниженного давления в водопроводной сети клапан может перестать открываться. Начинка современных санитарно-технических приборов также чувствительна и повышенному давлению, поэтому стоит рассмотреть установку понижающего редуктора для домашнего водопровода.

Обнаружена вода за пределами сантехники

Нередко бывает и так, что в туалете на полу постоянно собираются лужицы воды. Причин подобных неприятностей может быть множество, и далеко не все они связаны с работой поплавка в унитазе или прочей санитарно-технической арматуры. Следует протереть насухо поверхности пола, сантехники и всех соединений. Хорошим индикатором для определения района протечек служит расстеленная на полу газета – на ней отчетливо проявляются падающие капли. Частыми причинами таких неисправностей становятся:

• упругая вставка между чашей и бачком унитаза потерявшая эластичность или недостаточно обжатая при сборке комплекта;
• прокладка резьбового штуцера наливной арматуры, посредством которого он закрепляется к стенке бачка;
• протекающие сливной или поплавковый клапан унитаза, а также низко поставленная переливная трубка. Постоянный сброс холодной воды приводит к образованию обильного конденсата на внешних поверхностях керамической сантехники. Скапливаясь, он стекает на пол, образуя лужи;
• нарушенная герметичность соединения выпуска унитаза и канализационного отвода.

Заключение

Сантехника в доме будет обеспечивать вашей семье комфортное пользование и безаварийную работу долгие годы, если периодически уделять ей немного внимания. Неплохо хотя бы раз в год осматривать состояние соединений, шланга подводки воды, заглядывать под крышку бачка. Установите вспомогательное оборудование. О редукторе давления уже было сказано ранее, обязателен грязевой фильтр, да и колба с картриджем тонкой очистки будет не лишней, чтобы уберечь санитарно-техническую арматуру унитаза и ваши нервы.

Гипермаркет сантехники ТипТоп-Шоп готов предложить Вам огромный ассортимент сантехнических изделий, мебели для ванной, комплектующих, аксессуаров, а также, отопительного оборудования для бытового и промышленного использования. На сайте компании есть рубрика Обзоры и советы, которая поможет Вам лучше ориентироваться в многообразии товаров. Желаем полезных приобретений!

Все о поплавках для унитазов

Большинству людей унитаз кажется простейшим устройством. В его бачок наполняется вода, которая при нажатии кнопки сливается в чашу через специальное отверстие, с последующим уходом в канализацию. И только те, кто хотя бы раз заглянул под крышку бачка, понимают, что унитаз не совсем простое сантехническое оборудование. В его конструкции имеется множество механизмов, каждый из которых несет ответственность за отдельный этап работы устройства. Но самое неприятное, любой из этих механизмов, после определенного срока эксплуатации может выйти из строя. Однако чаще всего проблемы возникают в поплавочной системе.

Что это такое?

Поменялись лишь некоторые элементы самих механизмов, но принцип их действия не изменился. И в первую очередь это касается поплавка.

Обзор разновидностей

Раньше резервуар унитаза заполнялся через верхнее подключение, сегодня же это происходит с нижнего уровня.

Шары на длинной тяге

Такие конструкции самые дешевые на рынке, несмотря на то что давно потеряли свою актуальность.

Стаканы

Установка

Специалисты рекомендуют менять данный механизм целиком, тем более что стоимость его никак не отразится на кошельке.

С другой же стороны такой ремонт обойдется не дешево.

Инструкция по регулировке

Сама же трубка перелива регулируется путем предварительного ослабления фиксаторов и отсоединением тяги.

Если клапан поплавочного механизма не перекрывает воду, значит, в процессе его установки были сделаны некоторые ошибки. Причиной может стать не закрученная до конца гайка или же некачественная прокладка. Гораздо сложнее заниматься настройкой поплавочного механизма в унитазах с двумя кнопками, нежели с одной.

Своими силами справиться с этой работой сможет не каждый, рекомендуется пригласить мастера. Он сможет правильно настроить полный слив воды и отрегулировать частичную работу смывной системы.

Поплавок для унитаза: устройство, правила регулировки и пример замены

Со временем на смену устаревшим сантехническим приборам приходят новые, более комфортные и функциональные, но некоторые детали остаются прежними, практически не меняя своего назначения.

Например, один из важнейших элементов сливного бачка – поплавок для унитаза – продолжает выполнять свою основную функцию регулировки уровня воды, хотя также претерпел внешние изменения.

Согласитесь, понимание устройства поплавкового механизма пригодится любому домашнему мастеру.Вызывать сантехника при малейших неполадках работы унитаза — не лучший вариант. Тем более что большинство неисправностей арматуры можно устранить самостоятельно.

Мы предлагаем разобраться в конструкции и принципе работы разных видов поплавков. Подробные инструкции помогут отрегулировать механизм и восстановить сливную систему унитаза.

Место поплавка в конструкции сливного бачка

Сам по себе поплавковый механизм – это всего лишь небольшая деталь с простым устройством, но в комплекте с остальными частями арматуры бачка он выполняет значительную миссию – отвечает за смыв. Если более точно, то является посредником между двумя внутренними системами: наливной и сливной.

Чтобы уяснить, какая роль отведена этому нехитрому приспособлению, разберемся, как устроен сливной бачок унитаза.

Мы не будем рассматривать элементы встроенной инсталляции или ретро модели, подвешенные к стене, а остановимся на самых популярных решениях – бачках, которые являются частью компакт-унитазов и устанавливаются на заднюю полочку чаши.

Схема внутреннего устройства унитазного бачка с нижней подводкой воды и боковым рычагом управления. Это устаревшая арматура, сохранившаяся в бачках советских времен

Внешне это фаянсовый (фарфоровый, пластиковый) резервуар, сверху закрытый крышкой с отверстием под рычаг управления, который все чаще заменяет кнопка (одинарная или двойная). Кроме этого отверстия имеются еще два: для поступления воды из системы ХВС и для слива жидкости из бачка в чашу унитаза.

Внутри резервуара установлена арматура – разборная система из пластиковых, металлических и резиновых деталей. Конфигурация, размеры, материал изготовления элементов у разных производителей отличаются. К тому же существует несколько видов механизмов .

Однако все они объединены общим принципом работы: через впускное отверстие внутрь резервуара поступает вода (по гибкому патрубку, подключенному к трубе ХВС) в необходимом объеме (в среднем 4,5-6 л).

Вместе с уровнем воды, заполняющей бачок, поднимается вверх и поплавок. Когда уровень жидкости достигает нужной отметки, поплавковое устройство блокирует поступление воды. Такое состояние сохраняется до момента смыва.

В процессе смыва включаются в работу другие элементы системы. Кнопка (или рычаг) приводит в движение шток, к концу которого прикреплена мембрана (или прокладка). Сливной клапан открывается, и вода устремляется в унитаз.

Функция поплавка очевидна – регулировка объема поступающей в бачок воды. Если механизм выйдет из строя, вода польется беспрерывно, а от затопления квартиру спасет еще один важный элемент системы – перелив.

Виды поплавковых устройств

Вид поплавка в бачке компакт-унитаза зависит от конструкции арматуры: в устройствах старого образца присутствуют плавающие на поверхности воды пластиковые шары или цилиндры, в новых модификациях это подвижные элементы, скользящие по вертикали и напоминающие стакан.

Шарообразный поплавок называют еще «коромыслом». Действительно, толстая поволока, на которой крепится шар, по форме напоминает ставший раритетным предмет обихода.

Пластиковые шаровые приспособления до сих пор можно найти в продаже в магазинах сантехники. Это объясняется покупательским спросом: далеко не все готовы купить усовершенствованную арматуру для бачка

Принцип действия примитивного, по сути, поплавка достаточно прост: при смыве он опускается на дно бачка и посредством штока (той самой проволоки) открывает впускной клапан.

Вода поступает, наполняет резервуар, и поплавок поднимается вверх. В определенный момент он достигает необходимой отметки (регулировку объема жидкости можно выполнить вручную) и блокирует поступление воды. Входной клапан закрывается до того момента, пока снова не произойдет смыв, и поплавок упадет на дно.

Современный вид поплавкового устройства отдаленно напоминает шарообразную модель. Это пластиковая деталь, закрепленная на вертикальном штоке, которая, подобно лифту, движется вверх-вниз и также отвечает за своевременную блокировку впускного клапана.

Поплавковый механизм современного типа: установлен на вертикальном «подъемнике», может иметь различную форму и чаще всего является комплектной частью арматуры бачка

Преимущество усовершенствованной модели в более точной настройке уровня поступающей в бачок воды. Шток, по которому движется поплавок, похож на линейку с делениями, где для удобства регулировки сделаны насечки.

Считается, что конструкции с шарообразным поплавком более шумные. На самом деле уровень шума зависит не от типа поплавкового механизма, а от способа подачи воды.

При верхнем боковом подключении она заливается сверху (гибкий шланг подводят к отверстию в верхней части), поэтому и создается шум. В бачках с нижней подводкой вода поступает тихо, и если есть шум, то лишь из-за неисправности арматуры.

Краткие инструкции по монтажу

Иногда требуется отремонтировать, заменить или просто установить новую модель поплавка – отдельно или в составе арматурного блока. Рассмотрим все решения по порядку. Монтаж новых запчастей производить легче всего, так как не нужно разбирать старые механизмы, а бачок и сами детали находятся в идеальном состоянии.

Вариант #1 – установка шарообразной модели

Сразу оговоримся, что монтировать новое устройство шарообразного типа приходится в единственном случае – если вышел из строя старый элемент. Вряд ли новая модель унитаза оборудована системой налива/смыва с таким типом поплавка.

Пластиковый шар или другой формы деталь можно приобрести отдельно, так как преимущество устаревшего механизма в том, что «коромысло» легко устанавливать или менять без замены штокообразной системы спуска воды.

Внешний вид шара и запорной арматуры может отличаться. На рисунке – ярко-оранжевый пластиковый шар с латунной арматурой стоимостью 430 рублей

Поплавок обычно продается вместе с металлическим держателем и наливным клапаном. Последний вставляют в отверстие впуска воды (находится в верхней части бака, слева или справа) и фиксируют, «коромысло» располагают горизонтально.

Примерно в средней части оно прикрепляется к «груше» — выпускному клапану штокового типа. При заливе жидкости в бачок пластиковый шар должен свободно лежать на поверхности воды.

Вариант #2 – монтаж стаканообразного вида

Комплекты, предназначенный для емкостей с нижней подводкой, обычно фиксируют в бачке еще до того, как он установлен на законное место – полочку унитаза. Это необходимо, так как оба клапана – сливной и впускной – находятся на дне резервуара, и при монтаже детали следует подтягивать и закручивать с обеих сторон.

Если бачок уже установлен, справиться с этим будет тяжело.

Пластиковый комплект арматуры для сливного бачка с одинарным кнопочным клапаном впуска воды. В комплектацию входят сливной механизм, поплавок, уплотнитель, крепеж

Сначала устанавливают более объемный сливной механизм, обязательно применяя прокладки и шайбы, которые идут в комплекте. Выравнивают устройство по оси и затягивают гайку с наружной стороны. Важно, чтобы уплотнительное кольцо плотно примыкало в области отверстия.

Затем по той же схеме фиксируют наливной клапан с поплавковым устройством. Обычно допускается, чтобы детали касались друг друга или стенок резервуара, но лучше постараться их закрепить строго вертикально.

Особое внимание следует уделить герметизации мест примыкания устройств к отверстиям. Нужно использовать все уплотнители, шайбы и прокладки, которые рекомендованы производителем и поставляются в комплектации, за исключением запасных деталей. Если возникают сложности – достаточно заглянуть в инструкцию по установке.

По этой же схеме происходит и замена поплавкового устройства, только перед установкой нового необходимо демонтировать старое. Для ремонта придется разобрать сливной бачок унитаза.

Собственноручная регулировка поплавка

Переходим к информации, которая часто волнует владельцев и старых моделей, и новых блоков. Постараемся разобраться, как самостоятельно отрегулировать поплавок в унитазе, чтобы поднять/опустить уровень воды в бачке.

Больший объем воды необходим, если имеющегося в емкости недостаточно для качественного смыва, а уменьшают количество набираемой воды, если хотят сэкономить.

Процесс регулировки у разных моделей отличается. Устаревшее «коромысло» можно отрегулировать очень простым способом, даже не отключая воду. Снимаем крышку бачка, находим проволоку-держатель поплавка и просто сгибаем ее.

За счет небольшого сечения латунные, алюминиевые и стальные держатели гнутся легко, поэтому для изменения формы стержня не потребуется никакой инструмент

За счет перегиба устройство блокировки впускного клапана срабатывает раньше, следовательно, объем поступающей в резервуар воды также снижается.

Если держатель поплавка собран из двух негнущихся металлических планок, соединенных болтом, процесс регулировки несколько сложнее:

Если рычаг не металлический, а пластиковый, перегибать его нельзя – сломаете. Такие устройства обычно снабжают винтом или «трещеткой» для изменения формы рычага. Нужно просто покрутить винт или передвинуть элемент на «трещетке».

Регулировка пластиковой арматуры стаканного типа займет немного больше времени. Задача – передвинуть поплавок на «ползунках» (пластиковых вертикальных элементах, которые его поддерживают) вверх или вниз, в зависимости от планируемого увеличения/уменьшения объема смыва.

Очень часто один из «ползунков» (или оба) оснащены шкалой, по которой можно определить точную высоту уровня воды. Производители в инструкции печатают таблицы соответствия, по которым можно посмотреть, какой высоты будет уровень воды при выборе того или иного деления на шкале.

Для упрощения процедуры регулировки некоторые производители оснащают конструкцию специальным винтом. Как им пользоваться, рассмотрим с помощью фотогалереи.

Таким же образом, при необходимости, можно увеличить объем поступающей в бак воды. Как видите, процедура очень легкая и не требует специальных знаний.

Ремонт неисправностей арматуры

Неприятности обычно случаются неожиданно, когда нет возможности вызвать специалиста или обратиться за помощью к более знающим людям, поэтому всегда нужно быть готовым к самостоятельным действиям.

Поломки поплавкового механизма могут вывести из строя работу сливного бачка, а смывать каждый раз водой из ведер – занятие неинтересное. Разберемся, как быстро поменять или починить поплавок в унитазе, если он пришел в негодность.

Нарушение герметичности пластикового шара

При износе старого поплавка может возникнуть трещина, которая со временем превратится в отверстие. Сквозь пробоину внутрь пластикового шара начнет поступать жидкость, и он уже не сможет всплывать и блокировать впускной клапан. Возникает проблема – постоянная течь воды в унитазе. Потери воды очень быстро превращаются в финансовые издержки.

Выясним, как этого избежать:

• отключаем воду;
• снимаем поплавок;
• вытираем его насухо;
• замазываем трещину водостойким герметиком;
• просушиваем;
• фиксируем поплавок в бачке;
• поверяем его работу.

Ремонтировать поплавок с большим отверстием или полностью прохудившимся пластиком не имеет смысла, в этом случае мчимся в магазин и приобретаем для замены новую деталь.

Если кран-поплавок наполняется водой из-за прорванной мембраны или трещины в клапане, это герметизирующее приспособление необходимо поменять:

Перекос поплавковой конструкции

Вследствие износа резиновых (силиконовых) уплотнителей или из-за плохого качества воды может произойти перекос поплавкового устройства стаканного типа.

Пластиковый поплавок «заедает» при каждом спуске воды ли он вообще перестает двигаться вверх-вниз относительно направляющих «ползунков». В зависимости от его положения или прекращается поступление воды в бак, или, напротив, она постоянно льется , перетекая прямиком в канализацию.

Частой причиной поломок является плохое качество водопроводной воды. Она характеризуется большим содержанием извести и ржавчины, которые оседают на стенках «стакана» и на штоках (держателях, направляющих)

Для начала попробуйте почистить механизм без разборки всей конструкции. Возможно, движение поплавка тормозит попавший в воду мусор. Если это не помогает, придется перекрыть воду, демонтировать бак, а затем и поплавковый блок. Сливное устройство можно не трогать.

Дальше проводим диагностику и действуем по результатам: исправляем положение поплавка и устанавливаем его на место или полностью меняем блок, отвечающий за впуск воды.

Чаще всего поломки, связанные с изменением положения конструкции, исправляются быстро, тогда как изношенные приборы лучше не чинить, а заменять новыми.

Кратко об устройстве унитаза и сливного бачка:

Монтаж арматуры:

Регулировка уровня воды:

Поплавковый механизм – не настолько сложное устройство, чтобы при его замене, регулировке или монтаже каждый раз приглашать специалиста. Простейшие процедуры можно выполнять самостоятельно, пользуясь несложными инструкциями.

Чтобы ремонтировать и производить замену поплавка приходилось как можно реже, нужно следить за качеством воды – например, установить фильтры .

Особенности регулировки поплавка для унитаза

Унитаз кажется довольно простым устройством, но только для тех, кто никогда не интересовался его внутренними составляющими. В этой статье попробуем разобраться в устройстве и механизме слива поэтапно и изучим основные проблемы и неисправности, которые могут возникать в процессе эксплуатации сантехнического оборудования.

Виды поплавков

При этом системы кнопочного слива обоих бачков отличаются лишь нюансами. Так, например, в стационарных емкостях имеется только одна кнопка, которая первым нажимом спускает воду в унитаз, а вторым останавливает ее течение.

Скрытые же конструкции имеют для этих целей две кнопки, одна из которых осуществляет подачу жидкости на полную мощность, а другая – почти вполовину меньше.

Еще одним важным элементом конструкции является поплавочный клапан. Их взаимодействие неразрывно связано друг с другом. Поэтому поломка одного обязательно повлечет за собой ненормальное функционирование другого.

Принцип работы

Чтобы точно определить принцип и смысл работы поплавка в сливном бачке, обратим внимание на устройство всего механизма. Внутри бака работают три основные системы: наливная, сливная и переливная. Набор воды в современных моделях происходит в двух возможных вариантах: сбоку или снизу. Большинство российских производителей предпочитают первый вариант. Если же вам попался экземпляр с нижней системой набора воды в бачок, то вы – счастливый обладатель импортной модели с более комфортным и тихим процессом наполнения.

Боковая система представлена так называемым поплавковым клапаном, состоящим из двух основных частей: корпус с мембраной, которая перекрывает поступление воды в унитаз, когда в этом нет необходимости, и сам поплавок. Последний соединен с верхней точкой тела клапана специальной перемычкой. Поэтому когда уровень воды в бачке изменяется, а поплавок поднимается или опускается, поршень, закрывающий отверстие, также приходит в движение. Обратите внимание на схему расположения предметов внутри сливного бачка с боковым наливом.

Поломки и методы устранения

Лучшим вариантом в этом случае будет кусок толстой медной проволоки.

Обследовав сам клапан, убедитесь, что в нем нет трещин или дополнительных ненужных отверстий. Это также служит причиной того, что сливной бачок не держит воду внутри. Устранить течь можно будет, только заменив сам клапан.

Для того чтобы подобрать подходящий, вам следует старый взять с собой в магазин в качестве образца.

Как выбрать?

Как установить?

Неизвестно, получите ли вы удовольствие от проделанной работы, но некоторые основные рекомендации профессионалов помогут выйти из этого максимально комфортно и легко.

Рекомендации

Также хотелось бы вернуться к вопросу о разновидностях поплавков: «шар» и «стакан». У первой группы зачастую происходит такой тип поломки, как попадание воды внутрь герметичной емкости. Это происходит, когда в шаре образуется трещина. Выходом из ситуации будет слив воды из емкости и заделывание прорехи. Чаще всего для этого используется горячий расплавленный пластик, который и наносится на трещину. Таким образом, шар «зашивается» и может еще прослужить какое-то время. Но, к сожалению, следует понимать, что такая мера не является пожизненной. В последствии придется все же заменить либо шар, либо сливную систему в целом.

Очень часто в процессе эксплуатации громкость набора воды в сливной бачок превышает все мыслимые пределы. Иногда проблема связана с увеличением напора подачи жидкости в систему. В другом же случае виновна пластиковая трубочка, находящаяся внутри бачка, по которой вода не льется водопадом, а спокойно спускается по дополнительному желобу вниз, практически не издавая звуков. Таким образом, если произошло внезапное увеличение звука набора воды, обратите внимание на эту маленькую трубочку.

Помните, что такое может произойти только в моделях с боковой подачей. Нижняя же подводка изначально лишена возникновения данной проблемы, поскольку вода попадает сразу в нижнюю часть бачка, что в разы снижает уровень шума.

Чтобы сливной клапан в скрытых конструкциях прослужил дольше, лучше всего обеспечить полную фильтрацию водопроводной жидкости по всему жилью, и для слива в унитазе тоже. Несколько раз в год проводите проверку уровня воды в бачке. Несмотря на свою высокую прочность, даже эти конструкции могут дать течь. А закрытый тип монтажа не позволяет своевременно обнаружить поломку. Также проверяйте плотность соединения бачка с водосточной трубкой.

Обязательно устраивайте запланированные профосмотры своему сливному устройству несколько раз в год. Поскольку качество нашей водопроводной воды оставляет желать лучшего, детали могут загрязняться очень быстро. В основе большинства поломок лежит именно этот фактор. Для того чтобы поплавок, клапан и все их составляющие прослужили вам как можно дольше, промывайте и прочищайте их с периодичностью не реже двух раз в год. Тогда вы сможете не только предупредить протирание мембраны или прокладки, но и засорение или механическую поломку клапана.

Из следующего видео вы узнаете, каким образом можно регулировать напор воды в бачке унитаза.
