Абонентский терминал SK-ONU-EPON-1G это кросс-вендорный GEPON ONU в привлекательном компактном корпусе.

Информация для заказа

Описание

Новый оптический абонентский терминал SK-ONU-EPON-1G обеспечивает надежное и стабильное подключение абонентов к пассивной оптической сети GEPON. Высокая скорость работы, надежность и привлекательный дизайн компактного корпуса SK-ONU-EPON-1G удовлетворяют техническим требованиям операторов связи и эстетическим требованиям клиентов.

Абонентский терминал SK-ONU-EPON-1G основан на уже знакомом чипе ZTE zx279110, производительности которого с лихвой хватает для обеспечения быстрой и бесперебойной работы терминала. Устройства на его основе имеют высокую кроссвендорную совместимость. вы можете использовать терминалы с оптическими линейными терминалами ZTE, Huawei, BDCom, Fora, Fiberhome, Alcatel-Lucent и многих других. SK-ONU-EPON-1G полностью соответствует стандарту IEEE802.3ah и поддерживает все сопутствующие методы и технологии.

Особенности SK-ONU-EPON-1G

• Полное соответствие стандарту IEEE802.3ah
• Рабочая дистанция до 20 км
• Высокая стабильность работы
• Функции DHCP сервера, сетевого экрана, перенаправления портов
• Встроенная справочная система, возможность отключения светодиодных индикаторов
• Web-интерфейс для управления через LAN
• Обновление программного обеспечения в онлайн режиме
• Управление и удаленное обновление ПО с применением SNMP

Внешний вид

Абонентский терминал PON SK-ONU-EPON-1G имеет 4 светодиодных индикатора, которые позволяют визуально контролировать работу устройства: состояние электропитания, наличие подключения LAN и PON, передаются ли данные. Все индикаторы, кроме индикатора электрического питания, могут быть отключены в панели управления.

• POWER — индикатор питания
• PON — индикатор пассивной сети
• LOS — индикатор оптического сигнала
• LAN — индикатор локальной линии

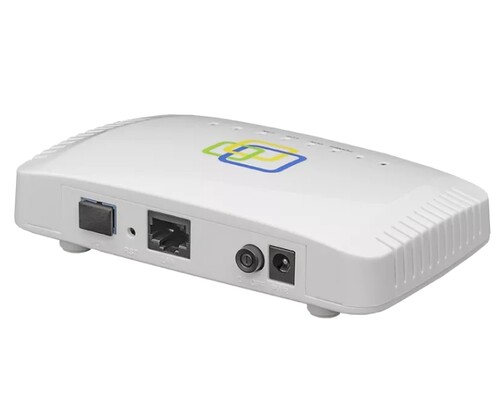

На задней панели ONU расположены разъемы питания, порт оптической линии SC/UPC, порт RJ45, кнопка включения и сброса. Для сброса устройства используйте скрепку, кнопка сброса углублена на 6 мм.

• PON — розетка SC/UPC для подключения линии PON
• RST — кнопка сброса RESET
• LAN — розетка RJ-45 для подключения LAN
• ON/OFF — кнопка включения и выключения устройства
• PWR — розетка для подключения источника питания

Порт LAN со скоростью передачи до 1.25Гбит/c и аппаратные возможности SK-ONU-EPON-1G по переадресации пакетов позволяют комфортно использовать сеть интернет, видеосервисы с качеством видео FullHD.

Терминал может быть расположен на столе или закреплен на стене. Для устойчивого расположения у onu имеется 4 прорезиненных ножки, на нижней поверхности есть 2 универсальных отверстия для надежного крепления устройства к стене.

Система управления

Для доступа к локальной системе управления используйте IP адрес 192.168.101.1 (SK-ONU-EPON-1G default ip). Локальная система управления имеет web-интерфейс и позволяет проводить базовые настройки устройства и расширенных функций. Доступны функции dhcp сервера, межсетевого экрана с широкими возможностями, фильтра MAC адреса и сетевых протоколов, перенаправление портов, отключения индикаторов.

• close Закрыть

Изображения товара Абонентский терминал ONU GEPON, 1 порт 10/100/1000Base-T, в мини корпусе, совместим с BDCOM

• Описание
• Характеристики
• Ссылки и загрузки
• Сопутствующие товары

Устройствa, относящиеся к группе ONU– это терминальное абонентское оборудование Optical Network Unit, работающее по технологии Gigabit Ethernet Passive Optical Network (GEPON, IEEE802.3ah), обеспечивающее сервис для абонентов по оптическому волокну. Устройства устанавливаются внутри помещения и могут монтироваться на стене или размещаться на столе. Абонентское оборудование предназначено для предоставления широкополосных услуг для частных пользователей. Абонентское устройство полностью совместимо с абонентскими терминалами (OLT) EPON BDCOM и EPON C-DATA

Уважаемые покупатели.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость оборудования необходимо уточнить у менеджеров ООО «НАГ», которые с удовольствием помогут Вам в выборе оборудования и оформлении на него заказа.

Производитель оставляет за собой право изменять внешний вид, технические характеристики и комплектацию без уведомления.

Абонентский терминал предназначен для использования в пассивных оптических сетях (PON) в качестве абонентского устройства. DBCOM 1GE EPON ONU совместимость с устройствами OLT ZTE, Alcatel — Lucen, Huawei, BDCOM.

Абонентский терминал DBCOM 1GE EPON ONU – это терминальное абонентское оборудование (Optical Network Unit), работающее по технологии Gigabit Ethernet Passive Optical Network (GEPON, IEEE802.3ah), обеспечивающее сервис для абонентов по оптическому волокну. ONU имеет один порт 10/100/1000 Ethernet (коннектор RJ-45) для подключения оборудования абонента и оптический порт SC/UPC для подключения к пассивной оптической сети (PON). Терминал устанавливается внутри помещения и могут монтироваться на стене, либо в настенный оптический кросс. Абонентское оборудование предназначено для предоставления широкополосных услуг для частных пользователей. Главными достоинствами является поддержка высокой пропускной способности до 1Гбит/с, а так же совместимость с устройствами OLT ZTE, Alcatel — Lucen, Huawei, BDCOM.

Функциональные особенности:
— Поддержка на основе портов ограничения скорости и управление пропускной способностью;
— Полная совместимость с стандартом IEEE802.3ah;
— Дальность передачи до 20 км;
— Поддержка шифрования данных, группа вещания, порт Vlan разделения и т. д.;
— Поддержка динамического распределения пропускной способности (DBA);
— Поддержка автоматического обнаружения ONU, обнаружение соединения;
— Удаленное обновление программного обеспечения;
— Поддержка VLAN, разделение пользователей, чтобы избежать широковещательный шторм;
— Поддержка функции аварийного отключения питания, для обнаружения проблемы в сети;
— Поддержка функции вещания шторм сопротивление;
— Поддержка ACL и SNMP для гибкой настройки фильтра пакетов данных;
— Поддержка обновление программного обеспечения онлайн;
— Управление сетью EMS на основе SNMP, удобно для обслуживания.

Основные отличительные характеристики:
— Поддержка обнаружения сетевых петель;
— Поддержка IP-TV;
— Поддержка multicast VLAN;
— Поддержка назначения management IP адреса;
— Поддержка шейпинга портов;
— Поддержка Port Security;
— Простое подключение в уже построенную сеть PON;
— Поддержка кольцевого обнаружения;
— Поддержка контроля подключения по MAC адресам, максимум 3 (ограничение);

Технические характеристики

1 EPON оптический порт
Meet 1000BASE-PX20 standard
Симметричный 1.25 Gbps upstream/downstream
SC single-mode fiber
дальность передачи до 20KM

User Ethernet порт

1*10/100/1000M авто определение
Full/half duplex mode
RJ45 коннектор
Auto MDI/MDI-X
дальность передачи 100m

Внешний 12V 0.5A AC/DC блок питания

PON оптические параметры

Длины волн: Tx 1310nm, Rx1490nm
Tx оптическая мощность: -1～4dBm
Rx чувствительность: -27dBm
Насыщение оптической мощности: -3dBm
Тип коннектора: SC
оптической волокно: 9/125ɥm single-mode fiber

Параметры передачи данных

PON пропускная способность: Downstream 950Mbps;
Upstream 930Mbps
Ethernet: 1000Mbps
Соотношение потери пакетов:
