именуемый как радар-детектор, и оптический приёмник, известный как
лазер-детектор.

В указанных, по существу независимых, устройствах реализованы
новейшие, более совершенные технологии приёма радиосигналов и
излучения

электроэнергии подобные технологии являются залогом высокой,
современной производительности

обеспечивает уверенное обнаружение сигналов в радио

диапазонах Х, К и Ка. Радар-детектор способен фиксировать присутствие
в эфире сигналов от пеленгаторов радар-детекторов, в частности
сигналов VG2.

Кроме того, прибор способен обнаружить ИМПУЛЬСНЫЕ сигналы
полицейских радаров, в том числе сигналы типа POP™.

В оптическом диапазоне

обеспечивает круговой приём и

обнаружение сигналов лазера (лидара) в секторе 360º.
Одновременно с обнаружением какого-либо из указанных сигналов
детектор

выдаёт хорошо различимые соответствующие

визуальные и акустические сигналы тревоги.

Использование режима ГОРОД позволяет заметно сократить количество
ложных срабатываний

, что делает использование прибора

Лазер/Радар-детектор

оградит Вас от лишних

неприятностей и не запланированных расходов в пути!

Помните: В некоторых государствах и федеральных объединениях
местные законы запрещают использование Лазер/Радар-детекторов.
Перед тем, как использовать прибор, пожалуйста, удостоверьтесь, что на
территории применения детектора, его использование не запрещено.

На всей территории Российской Федерации использование

радар-детекторов не запрещено!

ЛАЗЕР/РАДАР-ДЕТЕКТОР

-4- STAR 2032

КОМПЛЕКТАЦИЯ

В комплект поставки

входят следующие компоненты:

Кабель питания =12В (витой)

Комплект крепления на лобовом стекле: кронштейн-держатель с

присосками (2шт.) и амортизатором

Велкро застёжка с клейким основанием (1шт.) для крепления

детектора на приборной панели

Руководство пользователя на русском языке

ПРИМЕЧАНИЕ: Номенклатура поставки типовая, однако, в случае
необходимости, с целью улучшения потребительских качеств данного
продукта, в неё могут быть внесены изменения без предварительного
уведомления!

Кабель питания с

Органы управления и режимы работы, Установка прибора

ЛАЗЕР/РАДАР-ДЕТЕКТОР

-5- STAR 2032

ОРГАНЫ УПРАВЛЕНИЯ

И РЕЖИМЫ РАБОТЫ

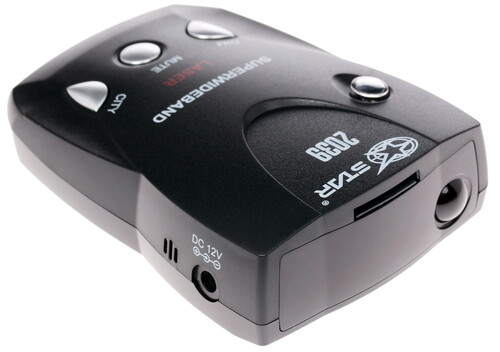

Внешний вид и расположение органов управление устройства

показаны на рисунке:

1. Включение детектора и регулировка громкости

Включение/выключение и изменение уровня громкости прибора
совмещёно в одном устройстве — поворотном выключателе/регуляторе
громкости (POWER/VOL).

светодиодов дисплея.
Четыре варианта яркости дисплея:
— нормальная (Bright, 100%); – пониженная (Dim, 50%); – минимальная
(Dimmer, 25%); – нулевая (Dark, 0% = дисплей отключен).
К регулировке яркости целесообразно прибегать исходя из условий
освещённости. Так, например, в тёмное время суток интенсивное

ЛАЗЕР/РАДАР-ДЕТЕКТОР

-6- STAR 2032

свечение дисплея может вызвать усталость глаз и поэтому рекомендуется
использовать менее яркий дисплей. С другой стороны, в условиях
хорошей освещённости комфортнее работать с более ярким дисплеем.

оповещение детектора – иными словами, она активирует режим
МОЛЧАНИЕ. Чтобы избежать лишней нагрузки на слух, когда избыточный
или непрерывный звук отвлекает водителя от дороги, используйте
режим МОЛЧАНИЕ.

снизить уровень ложных тревог – прибор делается менее восприимчивым
к помехам.

При движении по трассе за пределами городской инфраструктуры или в

максимальная дальность обнаружения сигнала радара.

5. Гнездо для подключения напряжения питания (DC 12V)

К этому разъёму подключается малый наконечник кабеля питания.
Центральный контакт в гнезде DC 12V имеет положительную (+)
полярность.

6. Радио антенна
Обнаружение сигнала полицейского радара, в радиодиапазоне.

7. Линза приёма сигнала лазера
Лазер-детектор в составе STAR 2032 оснащён оптической линзой,

которая обеспечивает круговое обнаружение сигнала полицейского
лазера (лидара) в секторе 360.

8. Звуковой сигнализатор
Используется для воспроизведения тонального звукового сигнала.

ОПИСАНИЕ ДИСПЛЕЯ

светодиод, обозначается символом [

], который загорается жёлтым

цветом после включения прибора и прохождения цикла автоматического
тестирования. Постоянное свечение данного индикатора подтверждает
правильность подключения прибора, его исправность и готовность к
работе.

ЛАЗЕР/РАДАР-ДЕТЕКТОР

-7- STAR 2032

10. Индикатор сигнала X-диапазона выполнен в виде точечного

светодиода красного цвета, обозначается символом [

(мигает) владельцу об обнаружении присутствия сигнала в диапазоне Х.
Совместно с указанным индикатором на дисплее отображается значение
интенсивности принимаемого сигнала, в виде цифр [

воспроизведение, определённого для диапазона Х, звукового сигнала.

11. Индикатор сигнала в диапазонах K или Ka выполнен в виде

точечного светодиода зелёного цвета [

владельцу об обнаружении присутствия сигнала в K или Ka диапазоне.
Совместно с указанным индикатором на дисплее отображается значение
интенсивности принимаемого сигнала, в виде цифр [

воспроизведение, определённого для диапазона К или отличного для
диапазона Ка, звукового сигнала.

12. Индикатор режима ГОРОД выполнен в виде точечного

светодиода жёлтого цвета [

]. Указанный индикатор, после нажатия на

13. Индикатор интенсивности принимаемого сигнала выполнен в

виде последовательности символов — цифр красного цвета [

Отображает условное значение уровня мощности полученного сигнала. В
зависимости от показаний индикатора, опытный пользователь, способен
определить

Индикатор сигнала VG-2
Совместное мигание индикаторов [

обнаружении системы VG-2. Совместно с индикатором прозвучит,
определённое для сигнала системы VG-2, звуковая тревога.

14. Индикатор сигнала лазера выполнен в виде точечного

]. Сигнализирует оператору об

сигнала оптического диапазона (сигнала лазера).

воспроизведение, определённого для сигнала лазера, звукового
оповещения.

15. Паз для установки прибора на кронштейн-держатель

позволяет надёжно удерживать корпус прибора в рабочем положении.

ЛАЗЕР/РАДАР-ДЕТЕКТОР

УСТАНОВКА ПРИБОРА

Рекомендации по монтажу прибора

Лазер/Радар-детектор устанавливается строго горизонтально и

по направлению движения. Для успешной работы радар-детектора
необходимо выбрать место для его установки, обеспечивающее
максимальный обзор антенны и оптической линзы. В секторе
обнаружения прибора (с внешней стороны прибора) не должно быть
мешающего препятствия. Различные декоративные и другие элементы,
расположенные между детектором и ветровым стеклом, снижают
эффективность работы устройства или его блокируют.

В то же время детектор должен располагаться, таким образом,

при котором исключается ограничение обзора водителя и угроза
причинения вреда водителю (пассажиру) при резком торможении или
другой не штатной ситуации на дороге.

Необходимо помнить! Некоторые виды тонировки стекла

эффективной

радар-детектора. Наличие встроенного (электрического) обогрева стекла
может

блокировать

прохождение

соответственно

радар-детектор не отреагирует на сигнал полицейского радара.

сигнализации могут вызывать непрерывные ложные сигнала. При
наличии таких датчиков постарайтесь разнести подальше друг от друга
радар-детектор и датчик.

Способы установки

Монтаж на панели приборов
Велкро застёжка (липучка), входящая в комплект поставки прибора,
возможно, является лучшим способом крепления для некоторых моделей
автомобилей.
Для установки Лазер/Радар-детектора

на панель приборов

радар-детектора на приборной панели, а также основание
самого прибора, используя для этого влажную ткань.
Подождать высыхание поверхностей.

Удалить защитное бумажное покрытие с клейкой основы велкро
и прижать к основанию детектора на 10 — 15 секунд.

Удалить защитное бумажное покрытие с другой стороны велкро
и прижать клейкой стороной, к выбранному месту установки на
панели приборов, на 10 — 15 секунд.

Монтаж на ветровое стекло
С помощью кронштейна-держателя с присосками из комплекта

поставки можно быстро установить прибор на ветровом стекле

Работа с прибором, Режимы работы

ЛАЗЕР/РАДАР-ДЕТЕКТОР

-9- STAR 2032

автомобиля. Для этого необходимо выполнить следующие операции.

зафиксировать присоски на кронштейне,
вставив их в специально выполненные
отверстия.

Для фиксации кронштейна на ветровом
стекле нужно

Чтобы установить детектор на держателе
кронштейна,

технологический паз в верхней части
прибора.

Для наилучшего обзора и оптимального угла обнаружения, при
необходимости, можно подогнуть держатель. Однако это надо
делать до установки прибора на кронштейн.

Для подключения питания малый штекер кабеля питания
вставляют в гнездо питания прибора, на его боковой части.

Большой штекер кабеля питания (с адаптером) вставляют в
гнездо прикуривателя автомобиля в последнюю очередь.

Осторожно! На некоторых автомобилях ветровое стекло имеет
специальное полимерное покрытие. Вакуумный крепёж на такой
поверхности может оставлять следы. За более подробной информацией
обратитесь к инструкции по эксплуатации на автомобиль.

Подключение питания Радар-детектора

рассчитано для сети постоянного

напряжения в диапазоне 12 — 15В, минус на корпусе автомобиля. Не
соответствие

эффективности (пропуск сигнала радара или увеличение количества
ложных срабатываний) или неисправности прибора.
В комплект поставки прибора входит специальный кабель питания, с
адаптером для подключения в гнездо прикуривателя автомобиля и
штекером (Jack-F connector) подключения в гнездо питания прибора.

Подключите малый штекер (Jack-F connector) кабеля питания в
гнездо питания детектора. Штекер должен войти до упора.

Вытащите прикуриватель из гнезда прикуривателя автомобиля
и подключите адаптер кабеля питания до упора.

Замена предохранителя

В штекере кабеля питания

используется 2-х амперный

предохранитель (запасной предохранитель входит в комплект).
Если детектор

не включается, возможно, виновник этого

ЛАЗЕР/РАДАР-ДЕТЕКТОР

-10- STAR 2032

неисправный предохранитель, встроенный в штекер кабеля питания.
Неисправный предохранитель меняется следующим образом:
1. Открутите верхнюю часть штекера (адаптера прикуривателя).
Помните: откручивать нужно медленно, так как предохранитель прижат
пружиной, которая может вылететь при снятии крышки штекера и
затеряться.

2. Извлеките предохранитель и установите на его место новый.

РАБОТА С ПРИБОРОМ

автоматически запустится режим АВТОТЕСТ (последовательная проверка
каналов приёма и режимов работы), по окончании которого все
светодиоды на дисплее прибора погаснут, за исключением индикатора
питания [

Память настроек
Ряд установленных Вами функций и режимов сохранится после
выключения прибора. В данный перечень входят, прежде всего, режимы
ГОРОД/ТРАССА, уровень яркости дисплея и тональность звукового
сигнала оповещения.

ЛАЗЕР/РАДАР-ДЕТЕКТОР

-11- STAR 2032

который продолжает гореть. Если нажать на кнопку ещё раз, то уровень
яркости

нормальной яркости 100%.

сопровождением, следующие ситуации:

Для выхода из режима обучения следует нажать на любую из кнопок
после завершения демонстрационной программы.

РЕЖИМЫ РАБОТЫ

Режим ГОРОД (City)
Для современных городов, наряду с заметным помеховым фоном,
характерно присутствие в радио эфире большого количества сигналов,
которые напрямую не связаны с работой полицейских радаров в
отведенных для них частотных диапазонах. Для того чтобы сделать
прибор менее чувствительным к указанным маломощным сигналам и
помехам, необходимо использовать режим пониженной чувствительности
ГОРОД. Поскольку посторонние сигналы и помехи, как правило, слабее,
то в указанном режиме удаётся устранить их мешающее воздействие, так
как прибор будет реагировать на более сильные сигналы от реальных
радаров или фото-видеофиксаторов ГИБДД. Тем самым удаётся
максимально снизить количество ложных срабатываний прибора и
повысить достоверность работы Лазер/Радар-детектора.

могут выступать другие радар-детекторы или аналогичные приборы
более старых конструкций или со слабым экранированием, которые могут

себя увеличивает громкость, на себя уменьшает. Поворотный регулятор
позволяет Пользователю плавно изменять громкость звуковых сигналов,
что обеспечивает наиболее точную настройку.
Выбор тональности звукового сигнала

В списке функций Лазер/Радар-детектора

STAR 2039 присутст-

вует опция изменения тональности звука, которая позволяет, на усмот-
рение Пользователя, выбирать высоту звучания сигнала тревоги.
Выбор тональности производится длительным нажатием кнопки

В любой момент Пользователь может исключить из сигнала

тревоги звуковую составляющую, т.е. отключить звуковой сигнал трево-
ги. Короткое нажатие на кнопку

блокирует звучание сигнала.

и подтверждается двукратным сигналом

Существует три уровня свечения дисплея. Максимальная яр-

, режим пониженной яркости –

индикация выключена. Выбор режима производится последовательным
нажатием кнопки

. Переход от одного уровня свечения к другому,

звуковой сигнализатор подтверждает звуковыми сигналами. При вклю-
чении режима

дующее нажатие на кнопку

и переход в режим

), подтверждается тройным тональным сигна-

STAR 2039 предусмотрена расширенная функ-

ция защиты от ложных сигналов. Короткое нажатие на кнопку

последовательно снижает чувствитель-
ность приёмного устройства к обнару-
живаемым сигналам. В случае увеличе-
ния количества ложных срабатываний
радар-детектора нажмите на кнопку

LASER RADAR DETECTOR

дисплее прибора включится индикатор [

] (Рис.5). В данном режиме

снижается чувствительность к сигналам в диапазоне

помеховой обстановки, и значительном увеличении количества ложных
срабатываний, в том числе в диапазоне

, переведите детектор в режим

ПромЗОНА – нажмите на кнопку

ещё раз. На дисплее загорится индика-

] (Рис.6) и прозвучит двойной

Необходимо помнить, что активированные режимы ГОРОД и

ПромЗОНА, влияют, в том числе и на дальность обнаружения настоя-
щего радара. В связи с этим, при удалении от территории с повышен-
ным количеством помеховых сигналов,
не забудьте переключить устройство в
исходный режим работы – ТРАССА.
Возврат в режим ТРАССА производится
коротким нажатием кнопки

Сохранение настроек

После отключения питания Лазер/Радар-детектор

сохраняет настройки установленные Пользователем при предыдущем
использовании. Сохраняются установленное значение функции защиты
от ложных сигналов, уровень яркости дисплея и выбранная тональность
звуковых сигналов тревоги. Исключением является функция отключе-
ния звукового сигнала тревоги (

). После отключения прибора, дей-

ствие, ранее активированной функции

Функция сохранения настроек позволяет Пользователю избе-

гать проведения повторной настройки после очередного включения
устройства.
Обнаружение радара (лидара)

Индикация сигнала тревоги при обнаружении активных

средств контроля скоростного режима показана на рисунке 8. Синхрон-
но с миганием определённого индикатора, звуковой сигнализатор де-
тектора передаст индивидуальный сигнал тревоги, соответствующий
диапазону или типу сигнала. По мере приближения к источнику сигнала
(месту расположения радара) частота мигания индикатора и интенсив-
ность звуковой тревоги будет возрастать. Обнаруженный лазер или
сигнал системы

сигнализируется с максимальной интенсивностью,

так как обнаружение подобных сигналов возможно только на мини-
мальном расстоянии и поэтому Производитель присвоил сигналу лазе-

LASER RADAR DETECTOR

ра максимальный приоритет, а сигналу

второй по значимости при-

Предупреждение об обнаружении импульсного сигнала отли-

чается максимальной интенсивностью как визуальной, так и звуковой
сигнализации. При обнаружении импульсного сигнала радара дисплей
детектора отобразить соответствующий диапазону индикатор, который
начнёт мигать с высокой интенсивностью синхронно со звуковым опо-
вещением.

Индикация тревоги при обнаружении
сигнала в диапазоне Х.

Индикация тревоги при обнаружении
сигнала в диапазоне К.

Индикация тревоги при обнаружении
сигнала в диапазоне Ка.

Индикация тревоги при обнаружении
сигнала VG-2.

Индикация тревоги при обнаружении
сигнала лазера.

Индикация тревоги при обнаружении
сигнала в диапазоне Кu.

LASER RADAR DETECTOR

УХОД И СБЕРЕЖЕНИЕ

представляют собой радиоэлектронное устройст-

во со встроенным программным обеспечением. Не корректное обраще-
ние с прибором приводит к снижению эффективности работы детектора
или его неисправности.
Ниже приведены рекомендации, которые помогут Вам пользоваться
данным прибором долгие годы.

 Для предотвращения кражи прибора, необходимо убирать устрой-

ство с приборной панели после парковки автомобиля.

 Не рекомендуется подвергать прибор длительному воздействию

прямых солнечных лучей. При длительной парковке рекомендуется
убирать прибор в скрытое от солнечных лучей место. В жаркие дни
температура в салоне автомобиля может достигать критический, для
работы прибора, уровень.

 При длительном хранении, устройство рекомендуется перенести в

сухое отапливаемое помещение. Хранение радар-детектора в помеще-
нии с повышенной влажностью и/или пониженной температурой, без-
возвратно ухудшает технические характеристики прибора, и как след-
ствие его эффективность.

 Не следует отклеивать велкро застёжку (липучку) с поверхности

панели приборов вместе с устройством. Следует убирать только радар-
детектор. Многократное переклеивание липучки приводит к износу
клейкого основания и отказу крепежа в целом.

 Не допускайте попадания внутрь прибора влаги, аэрозолей или

технических жидкостей – они способны повредить электронные компо-
ненты детектора и вывести устройство из строя.

 Вскрытие, пользователем, корпуса устройства и/или вмешательст-

во в радиоэлектронную схему прибора, в большинстве случаев, приво-
дит к выходу детектора из строя. Корпус детектора может быть защи-
щён контрольной наклейкой.

ВНИМАНИЕ! При нарушении целостности контрольной наклейки ГАРАН-
ТИЯ ТЕРЯЕТ СИЛУ.

для использования на территории Российской федерации и стран СНГ.
Приёмное устройство детектора позволяет обнаруживать сигналы боль-
шинства средств контроля дорожного движения, работающих как на
основе радиоизлучения, так и излучения сигнала лазера в секторе
360°.

Функционально прибор не отягощен избыточными опциями и

режимами. Но обладает настройками необходимыми любому пользова-
телю. В первую очередь это настройка чувствительности приёмного
устройства. В Лазер/Радар-детекторе

STAR 2039 данная функция расши-

рена дополнительным уровнем. Теперь кроме классических режимов
ТРАССА и ГОРОД, Вы можете использовать режим ПромЗОНА. Уровень,
обладающий максимальной защитой от ложного излучения. Кроме того
устройство позволяет настраивать яркость дисплея, громкость и то-
нальность звучания сигнала тревоги.

STAR 2039 оборудован светодиодным

дисплеем, позволяющим считывать визуальную информацию в любых
условиях внешней освещённости, и звуковым сигнализатором, обеспе-
чивающим формирование индивидуальных звуковых сигналов тревоги
для каждого типа сигнала. В момент обнаружения радара устройство
оповестит своего владельца соответствующим индикатором на дисплее
и звуковым сигналом тревоги. Интенсивность тревоги соответствует
изменению мощности обнаруженного сигнала и пропорциональна даль-
ности до полицейского радара. По мере приобретения опыта по обра-
щению с прибором, Вы сможете достаточно точно определять местона-
хождения очередной засады или расположения поста ДПС.

Производитель укомплектовал устройство двумя типами кре-

пежа. Это позволит Пользователю выбрать наиболее подходящее место
для установки детектора. Прибор может крепиться к ветровому стеклу
автомобиля или на панели приборов.

STAR 2039 Ваш бдительный помощник в

пути. Поможет сэкономить Ваши средства и избежать множества непри-
ятностей.

Необходимо помнить! В некоторых государствах и федеральных объ-
единениях местные законы запрещают использование Радар-детектора.
Перед тем, как использовать прибор, пожалуйста, удостоверьтесь, что
на территории применения детектора, его использование не запрещено.

На всей территории Российской Федерации и стран СНГ использование
радар-детектора не запрещено!

LASER RADAR DETECTOR

В комплект поставки прибора входят следующие элементы:

Кабель питания с защитой от короткого замыкания

Кронштейн с двумя вакуумными крепежами (присосками)

Велкро застёжка с клейким основанием

Руководство пользователя на русском языке

ПРИМЕЧАНИЕ. Комплектация прибора может быть изменена Производите-
лем без предварительного уведомления.

На рисунке 1 изображены внешний вид детектора, органы управления и
индикация:

LASER RADAR DETECTOR

Светодиод зелёного цвета [

]. Индикатор режима работы. Не-

прерывное свечение светодиода подтверждает рабочий режим и готов-
ность детектора к обнаружению радара.

Светодиод оранжевого цвета [

]. Индикатор тревоги. Пере-

менное свечение сигнализатора предупреждает об обнаружении сигна-
ла в диапазоне Х. Участвует в индикации сигнала тревоги в диапазоне
Ku и VG-2.

Светодиод красного цвета [

]. Индикатор тревоги. Перемен-

ной свечение сигнализатора предупреждает об обнаружении сигнала в
диапазоне К. Участвует в индикации сигнала тревоги в диапазоне Ku и
VG-2.

Светодиод оранжевого цвета [

]. Индикатор тревоги. Пере-

менное свечение сигнализатора предупреждает об обнаружении сигна-
ла в диапазоне Ка. Участвует в индикации сигнала тревоги при обнару-
жении системы VG-2.

Светодиод красного цвета [

]. Индикатор тревоги. Перемен-

ное свечение сигнализатора предупреждает об обнаружении сигнала в
оптическом диапазоне (лазера).

Три светодиода зелёного цвета [

]. Индикаторы

режима работы детектора. Непрерывное свечение одного из светодио-
дов указывает на текущую пороговую чувствительность приёмного уст-
ройства.

] – режим наивысшей чувствительности (ТРАССА).

Максимальная дальность обнаружения радара.

] – средняя чувствительность (режим ГОРОД). Со-

вместно с уменьшением количества ложных сигналов, снижает
дальность обнаружения радара.

] – наименьшая чувствительность приёмного уст-

ройства (режим ПромЗОНА). Применяется на участках с повышен-
ным шумовым фоном. В данном режиме наибольшее снижение
дальности обнаружения радара.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ ПРИБОРА

STAR 2039 возможна на пане-

ли приборов, с использованием велкро застёжки, а так же на ветровом
стекле, с помощью металлического кронштейна и вакуумных крепежей
(присосок). С целью обеспечения безопасного использования, а так же
эффективной работы детектора, при установке устройства, необходимо
соблюдать следующие правила:
1. Место установки необходимо выбирать с учётом длины кабеля пита-
ния.
2. При прокладке кабеля питания исключить вероятность перегибания,
перетирание изоляции и/или его придавливания.

LASER RADAR DETECTOR

3. При установке прибора используйте только штатный кабель питания
(входит в комплект).
4. Радар-детектор ориентируется строго горизонтально и по направле-
нию движения.
5. Различного рода предметы и приложения, расположенные между
ветровым стеклом и прибором, значительно снижают эффективность
или полностью блокируют работу радар-детектора.
6. Месторасположение прибора должно обеспечивать свободный дос-
туп Пользователя к органам управления устройства и автомобиля.
7. Прибор не должен угрожать водителю или пассажиру, причинением
вреда, в случае резкого торможения или другой не штатной ситуации.
Установка на панель приборов

Велкро застёжка (липучка), входящая в комплект по-
ставки прибора, для некоторых моделей автомобилей,
наиболее удобный вариант крепления (Рис.2).
Для установки Лазер/Радар-детектора

панель приборов необходимо:
1. Тщательно протереть место предполагаемой уста-
новки на панели приборов, а также основание самого

радар-детектора, используя для этого влажную ткань. Дождаться высы-
хание поверхностей.
2. Удалить защитное бумажное покрытие с клейкой стороны велкро и
прижать к основанию детектора на 10 — 15 секунд.
3. Удалить защитное бумажное покрытие с другой стороны велкро и
прижать клейкой стороной к выбранному месту установки на панели
приборов. Так же придерживайте велкро в течение 10 — 15 секунд.

ВНИМАНИЕ! Приклеивание велкро застёжки необходимо производить
при температуре поверхностей не ниже +5°С. При температуре ниже
+5°С свойства клейкого основания резко ухудшаются и удержание
детектора на поверхности панели становится не надёжным.

Необходимо помнить! Переустановка велкро снижает надёжность
крепления устройства на приборной панели по причине потери удержи-
вающего качества клейкого основания.

Установка на ветровое стекло

Установка прибора на ветровое стекло авто-

мобиля предполагает использование кронштейна с
вакуумными крепежами (присосками), входящими в
комплект поставки (Рис.3). Для этого необходимо
выполнить следующие операции:
1. В первую очередь, следует закрепить присоски на
кронштейне, вставив их в специально выполненные
отверстия (если это необходимо).
2. Для фиксации кронштейна на ветровом стекле нуж-
но прижать присоски, с небольшим усилием, к поверхности стекла.

LASER RADAR DETECTOR

3. Чтобы установить детектор на держатель кронштейна, используйте
технологический паз в верхней части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необхо-
димости, возможно выгибание держателя кронштейна.

ВНИМАНИЕ! Подгибание держателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреждения технологического паза и корпуса при-
бора.

Подключение питания

STAR 2039 рассчитано

напряжением в диапазоне 12 — 15В, с отрицательным потенциалом (ми-
нусом) на корпусе автомобиля. Не соответствие питающего напряжения
приводит к снижению эффективности прибора (пропуск сигнала радара,
увеличение количества ложных срабатываний) или к полному отказу.
В комплектацию прибора входит кабель питания с адаптером прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.
1. Подключите малый штекер кабеля питания в гнездо питания детекто-
ра. Штекер должен войти до упора.
2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.
Замена предохранителя

Внутри адаптера кабеля питания находится 2-х амперный

предохранитель (2А, 250В — входит в комплект). После не корректного
подключения, либо скачка напряжения в бор-
товой сети автомобиля, предохранитель кабеля
питания может выйти из строя.
Неисправный предохранитель меняется сле-
дующим образом (Рис.4):
1. Аккуратно открутите верхнюю часть адап-
тера прикуривателя, придерживая пружину.

Помните: откручивать необходимо осторожно, так как предохранитель
прижат пружиной, которая при высвобождении может вылететь.

2. Извлеките предохранитель и установите на его место новый.

РАБОТА ДЕТЕКТОРА

Автоматическое тестирование прибора

После подключения устройства к бортовой сети автомобиля,

поверните поворотный выключатель

от себя, до щелчка.

После включения запустится режим самотестирования — последователь-
ная проверка индикаторов и функций радар-детектора. После оконча-
ния автотеста, устройство перейдет в рабочий режим, в подтверждение
этого, на дисплее прибора загорится индикатор [

для использования на территории Российской федерации и стран СНГ.
Приёмное устройство детектора позволяет обнаруживать сигналы боль-
шинства средств контроля дорожного движения, работающих как на
основе радиоизлучения, так и излучения сигнала лазера в секторе
360°.

Функционально прибор не отягощен избыточными опциями и

режимами. Но обладает настройками необходимыми любому пользова-
телю. В первую очередь это настройка чувствительности приёмного
устройства. В Лазер/Радар-детекторе

STAR 2039 данная функция расши-

рена дополнительным уровнем. Теперь кроме классических режимов
ТРАССА и ГОРОД, Вы можете использовать режим ПромЗОНА. Уровень,
обладающий максимальной защитой от ложного излучения. Кроме того
устройство позволяет настраивать яркость дисплея, громкость и то-
нальность звучания сигнала тревоги.

STAR 2039 оборудован светодиодным

дисплеем, позволяющим считывать визуальную информацию в любых
условиях внешней освещённости, и звуковым сигнализатором, обеспе-
чивающим формирование индивидуальных звуковых сигналов тревоги
для каждого типа сигнала. В момент обнаружения радара устройство
оповестит своего владельца соответствующим индикатором на дисплее
и звуковым сигналом тревоги. Интенсивность тревоги соответствует
изменению мощности обнаруженного сигнала и пропорциональна даль-
ности до полицейского радара. По мере приобретения опыта по обра-
щению с прибором, Вы сможете достаточно точно определять местона-
хождения очередной засады или расположения поста ДПС.

Производитель укомплектовал устройство двумя типами кре-

пежа. Это позволит Пользователю выбрать наиболее подходящее место
для установки детектора. Прибор может крепиться к ветровому стеклу
автомобиля или на панели приборов.

STAR 2039 Ваш бдительный помощник в

пути. Поможет сэкономить Ваши средства и избежать множества непри-
ятностей.

Необходимо помнить! В некоторых государствах и федеральных объ-
единениях местные законы запрещают использование Радар-детектора.
Перед тем, как использовать прибор, пожалуйста, удостоверьтесь, что
на территории применения детектора, его использование не запрещено.

На всей территории Российской Федерации и стран СНГ использование
радар-детектора не запрещено!

LASER RADAR DETECTOR

В комплект поставки прибора входят следующие элементы:

Кабель питания с защитой от короткого замыкания

Кронштейн с двумя вакуумными крепежами (присосками)

Велкро застёжка с клейким основанием

Руководство пользователя на русском языке

ПРИМЕЧАНИЕ. Комплектация прибора может быть изменена Производите-
лем без предварительного уведомления.

КРАТКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА

Рабочие диапазоны Х, К, Ku и Ка (Ка – широкополосный диапазон)

Обнаружению короткоимпульсных сигналов

Детектирование сигнала лазера в секторе 360°

Предупреждение о наличие системы

Гибкая система защиты от ложных сигналов.

Алгоритмическая обработка сигнала

Светодиодный дисплей. Три уровня яркости свечения

Звуковой сигнализатор. Плавная регулировка громкости. Выбор

тональности звуковой тревоги

Автоматическое тестирование прибора, функция сохранения на-

Два способа установки: панель приборов, ветровое стекло

Описание детектора, Установка и подключение прибора, Работа детектора

LASER RADAR DETECTOR

ОПИСАНИЕ ДЕТЕКТОРА

На рисунке 1 изображены внешний вид детектора, органы управления и
индикация:

LASER RADAR DETECTOR

Светодиод зелёного цвета [

]. Индикатор режима работы. Не-

прерывное свечение светодиода подтверждает рабочий режим и готов-
ность детектора к обнаружению радара.

Светодиод оранжевого цвета [

]. Индикатор тревоги. Пере-

менное свечение сигнализатора предупреждает об обнаружении сигна-
ла в диапазоне Х. Участвует в индикации сигнала тревоги в диапазоне
Ku и VG-2.

Светодиод красного цвета [

]. Индикатор тревоги. Перемен-

ной свечение сигнализатора предупреждает об обнаружении сигнала в
диапазоне К. Участвует в индикации сигнала тревоги в диапазоне Ku и
VG-2.

Светодиод оранжевого цвета [

]. Индикатор тревоги. Пере-

менное свечение сигнализатора предупреждает об обнаружении сигна-
ла в диапазоне Ка. Участвует в индикации сигнала тревоги при обнару-
жении системы VG-2.

Светодиод красного цвета [

]. Индикатор тревоги. Перемен-

ное свечение сигнализатора предупреждает об обнаружении сигнала в
оптическом диапазоне (лазера).

Три светодиода зелёного цвета [

]. Индикаторы

режима работы детектора. Непрерывное свечение одного из светодио-
дов указывает на текущую пороговую чувствительность приёмного уст-
ройства.

] – режим наивысшей чувствительности (ТРАССА).

Максимальная дальность обнаружения радара.

] – средняя чувствительность (режим ГОРОД). Со-

вместно с уменьшением количества ложных сигналов, снижает
дальность обнаружения радара.

] – наименьшая чувствительность приёмного уст-

ройства (режим ПромЗОНА). Применяется на участках с повышен-
ным шумовым фоном. В данном режиме наибольшее снижение
дальности обнаружения радара.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ ПРИБОРА

STAR 2039 возможна на пане-

ли приборов, с использованием велкро застёжки, а так же на ветровом
стекле, с помощью металлического кронштейна и вакуумных крепежей
(присосок). С целью обеспечения безопасного использования, а так же
эффективной работы детектора, при установке устройства, необходимо
соблюдать следующие правила:
1. Место установки необходимо выбирать с учётом длины кабеля пита-
ния.
2. При прокладке кабеля питания исключить вероятность перегибания,
перетирание изоляции и/или его придавливания.

LASER RADAR DETECTOR

3. При установке прибора используйте только штатный кабель питания
(входит в комплект).
4. Радар-детектор ориентируется строго горизонтально и по направле-
нию движения.
5. Различного рода предметы и приложения, расположенные между
ветровым стеклом и прибором, значительно снижают эффективность
или полностью блокируют работу радар-детектора.
6. Месторасположение прибора должно обеспечивать свободный дос-
туп Пользователя к органам управления устройства и автомобиля.
7. Прибор не должен угрожать водителю или пассажиру, причинением
вреда, в случае резкого торможения или другой не штатной ситуации.
Установка на панель приборов

Велкро застёжка (липучка), входящая в комплект по-
ставки прибора, для некоторых моделей автомобилей,
наиболее удобный вариант крепления (Рис.2).
Для установки Лазер/Радар-детектора

панель приборов необходимо:
1. Тщательно протереть место предполагаемой уста-
новки на панели приборов, а также основание самого

радар-детектора, используя для этого влажную ткань. Дождаться высы-
хание поверхностей.
2. Удалить защитное бумажное покрытие с клейкой стороны велкро и
прижать к основанию детектора на 10 — 15 секунд.
3. Удалить защитное бумажное покрытие с другой стороны велкро и
прижать клейкой стороной к выбранному месту установки на панели
приборов. Так же придерживайте велкро в течение 10 — 15 секунд.

ВНИМАНИЕ! Приклеивание велкро застёжки необходимо производить
при температуре поверхностей не ниже +5°С. При температуре ниже
+5°С свойства клейкого основания резко ухудшаются и удержание
детектора на поверхности панели становится не надёжным.

Необходимо помнить! Переустановка велкро снижает надёжность
крепления устройства на приборной панели по причине потери удержи-
вающего качества клейкого основания.

Установка на ветровое стекло

Установка прибора на ветровое стекло авто-

мобиля предполагает использование кронштейна с
вакуумными крепежами (присосками), входящими в
комплект поставки (Рис.3). Для этого необходимо
выполнить следующие операции:
1. В первую очередь, следует закрепить присоски на
кронштейне, вставив их в специально выполненные
отверстия (если это необходимо).
2. Для фиксации кронштейна на ветровом стекле нуж-
но прижать присоски, с небольшим усилием, к поверхности стекла.

LASER RADAR DETECTOR

3. Чтобы установить детектор на держатель кронштейна, используйте
технологический паз в верхней части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необхо-
димости, возможно выгибание держателя кронштейна.

ВНИМАНИЕ! Подгибание держателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреждения технологического паза и корпуса при-
бора.

Подключение питания

STAR 2039 рассчитано

напряжением в диапазоне 12 — 15В, с отрицательным потенциалом (ми-
нусом) на корпусе автомобиля. Не соответствие питающего напряжения
приводит к снижению эффективности прибора (пропуск сигнала радара,
увеличение количества ложных срабатываний) или к полному отказу.
В комплектацию прибора входит кабель питания с адаптером прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.
1. Подключите малый штекер кабеля питания в гнездо питания детекто-
ра. Штекер должен войти до упора.
2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.
Замена предохранителя

Внутри адаптера кабеля питания находится 2-х амперный

предохранитель (2А, 250В — входит в комплект). После не корректного
подключения, либо скачка напряжения в бор-
товой сети автомобиля, предохранитель кабеля
питания может выйти из строя.
Неисправный предохранитель меняется сле-
дующим образом (Рис.4):
1. Аккуратно открутите верхнюю часть адап-
тера прикуривателя, придерживая пружину.

Помните: откручивать необходимо осторожно, так как предохранитель
прижат пружиной, которая при высвобождении может вылететь.

2. Извлеките предохранитель и установите на его место новый.

РАБОТА ДЕТЕКТОРА

Автоматическое тестирование прибора

После подключения устройства к бортовой сети автомобиля,

поверните поворотный выключатель

от себя, до щелчка.

После включения запустится режим самотестирования — последователь-
ная проверка индикаторов и функций радар-детектора. После оконча-
ния автотеста, устройство перейдет в рабочий режим, в подтверждение
этого, на дисплее прибора загорится индикатор [

Читайте также:



• Паджеро 4 проблемы с раздаткой



• Оклейка нивы пленкой своими руками



• Паджеро 2 дымит белым дымом



• Пежо 206 отзывы владельцев недостатки автомат



• Момент затяжки опель вектра а
