Столбчатый фундамент для бани своими руками пошаговая инструкция

Практически все счастливые владельцы частных домов, коттеджей или дачных домиков хотели бы иметь на своем участке отдельно стоящую баню. Для ее возведения можно воспользоваться услугами профессиональных строителей или же соорудить баньку самостоятельно.

Основой прочности и долговечности каждого здания несомненно является фундамент. Зачастую, для строительства бани используют деревянный материал – бревна или брус, благодаря которому постройка получается довольно легкой. Именно поэтому баню целесообразно возводить на столбчатом фундаменте, который представляет собой заглубленные в почву опорные столбы из различного материала. Такие опоры могут монтироваться из дерева, кирпича, камня, труб, фундаментных блоков, железобетона.

Подготовительные работы

Перед началом работ необходимо провести очистку и планировку участка под будущую постройку. Для этого снимаем верхний слой грунта (порядка 30 сантиметров) под планируемым зданием вместе со всей растительностью.

Затем необходимо максимально уровнять все ямы, неровности, а при глинистом грунте произвести подсыпку песком и гравием.

Далее переносим план бани непосредственно на земельный участок, используя рулетку, строительный уровень, обычные деревянные или металлические колышки и строительную нитку для обозначения осей. Если участок расположен на местности, имеющей значительный перепад по высоте сторон, то для определения высоты столбов фундамента целесообразно воспользоваться помощью профессионала и произвести нивелирование поверхности. Это является гарантией того, что будущая баня не будет иметь перекосов.

Земляные работы

Независимо от выбора материала для монтажа столбчатых опор, все фундаменты этого типа монтируются по схожему принципу (кроме варианта с ростверком). Это относится и к земляным работам, перед началом которых нужно определиться с типом грунта, близости к поверхности грунтовых вод и глубиной его промерзания.

Эти факторы непосредственно влияют на глубину монтажа опорных столбов. Чтобы определить тип грунта и уровень грунтовых вод, необходимо выкопать яму глубиной не менее 1-1,2 метра (оптимально). Если на этой глубине нет грунтовых вод, а грунт не является пучинистым – промерзающим, то такой глубины для столбчатого фундамента бани вполне достаточно.

В противном случае, нужно копать до плотного, несжимаемого слоя почвы, ориентируясь на следующий показатель: глубина промерзания + 40 сантиметров. Нужно помнить, что к пучинистым грунтам относятся те, которые имеют в своем составе глину. И чем больше ее содержится, тем значительнее земля склонна к промерзанию. Если не выполнить эти условия, то под воздействием воды или минусовой температуры фундамент может не только треснуть или деформироваться, но и полностью разрушиться.

Столбчатые опоры фундамента в обязательном порядке должны быть расположены по углам здания, на пересечении стен, по всему периметру и под перестенками через 1,5-2,0 метра, в зависимости от общего веса конструкции. Ямы под опоры можно выкопать лопатой, а можно использовать специальный ручной конусообразный бур требуемого диаметра, благодаря которому удается получить максимально ровные отверстия.

Исходя из того, какой материал будет использоваться для строительства столбчатого фундамента, определяется нужный диаметр отверстий, который должен быть на 7-10 сантиметров больше таких параметров:

• для столбов из кирпича и камня оптимально 50х50 сантиметров;
• для столбов из бутового камня – 60х60 сантиметров;
• для асбоцементных труб Ø200 мм;
• для железобетонных опор достаточно 30-35 сантиметров;
• для промежуточных – это 25-30 сантиметров.

На дно каждой подготовленной ямы засыпаем около 20 сантиметров песка, добавляем немного воды и тщательно трамбуем, получая таким образом нужную песчаную подушку. На этом подготовительные и земляные работы закончены. Можно приступать к непосредственному обустройству столбчатого фундамента из выбранного материала.

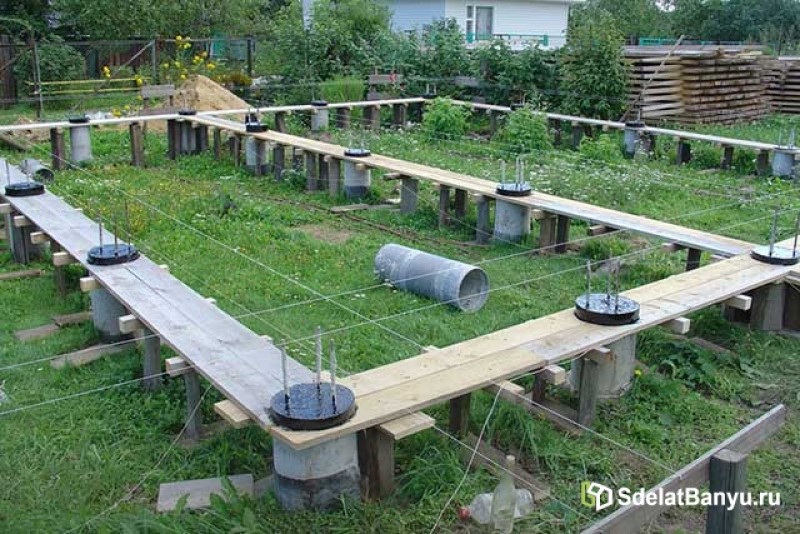

Столбчатый фундамент из труб

Оптимальным вариантом для столбчатого фундамента бани являются металлические или асбестоцементные трубы Ø200 миллиметров, которые легко разрезаются болгаркой на части нужной длины. Нужно учесть, что столб, изготовленный из трубы, должен выступать над поверхностью приблизительно на 0,4 метра.

В обязательном порядке трубы необходимо защитить от воздействия влаги и прочих негативных факторов. Для этого нужно сделать гидроизоляцию – обмотать поверхность трубы рубероидом с битумом, оклеечными гидроизоляционными материалами или обработать специальными мастиками.

Подготовленные трубы аккуратно и ровно опускаются в каждое отверстие.

Промежуток между стенкой трубы и грунтом заполняется выкопанной ранее землей или песком с гравием (толщина слоя 40-50 сантиметров), который желательно тщательно утрамбовать.

В середину установленных труб на расстоянии 7 сантиметров друг от друга следует воткнуть арматурные пруты Ø12-14 миллиметров, которые выполняют роль укрепляющего каркаса. Поскольку арматура должна выступать над готовыми столбами, то длина ее должна на 20% превышать размер трубы.

Проведя эти подготовительные работы, можно приступить к заливке фундаментных столбов. Наиболее оптимальным вариантом является бетон марки М400. Его можно заказать в специализированных предприятиях или же изготовить самому с помощью бетономешалки. При самостоятельном изготовлении достаточно использовать цемент марки М400, крупный песок, гравий мелкой и средней фракции, которые нужно смешивать в пропорции 1:1,5:3. Необходимое количество воды составляет 0,4 часть от количества взятого цемента.

[adrotate group=»5″]

Сам процесс заливки бетонной смеси происходит в несколько этапов (см. таблицу).

Сделанные таким образом сваи накрываем пленкой и даем выстоятся 7-10 дней. За это время бетон набирает необходимую прочность и можно продолжить сооружение бани.

Этот способ возведения столбчатых фундаментов является одним из самых популярных благодаря высокой надежности, относительной дешевизне, быстроте монтажа при минимальных навыках.

Цены на асбоцементные безнапорные трубы

асбоцементные безнапорные трубы

Столбчатый фундамент из кирпича

Подготовительные и земляные работы перед обустройством столбчатого фундамента из кирпича аналогичны работе с трубами. Но для удобства мастера, отверстия под будущие столбы придется не бурить, а выкопать вручную или с использованием техники, что значительно быстрее, но и дороже. При этом не забываем несколько увеличить объем для удобства работы.

Дно подготовленной ямы засыпаем пятнадцати-, двадцатисантиметровым слоем песка, который утрамбовываем, формируя песчаную подушку. Поверх нее необходимо залить бетонное основание, укрепленное сеткой из арматуры. Для изготовления сетки берем арматурные стержни сечения 12-14 миллиметров, обрезанные по параметрам ямы. Укладываем их перпендикулярно, образуя квадратные ячейки, пересечения которых скрепляем тонкой вязальной проволокой диаметром 2-3 миллиметра. Для удобства вязки можно использовать специальный крючок, который стоит приобрести в строительном магазине. Толщина бетонного основания (М400) вместе с армирующей сеткой не должна быть больше 20 сантиметров.

Дав несколько дней бетону для набора прочности, можно приступать непосредственно к кирпичной кладке. Необходимо учесть, что для этого совершенно не подходит пустотелый кирпич. Оптимально будет использовать полнотелый керамический кирпич (например, М-100), который обладает необходимой прочностью и устойчивостью к низким температурам.

Делая кирпичную кладку, целесообразно каждый ряд проверять уровнем. Это позволить получить ровную колонну. Для большей прочности столбов можно класть сетку из арматуры через 3-4 ряда кирпича. Кирпичную опору фундамента муруем на 15-20 сантиметров выше уровня земли и защищаем гидроизоляционным материалом – мастикой или рубероидом с горячим битумом. Через 5-7 дней готовый кирпичный столб засыпаем землей, которую тщательно утрамбовываем.

Несмотря на популярность такого столбчатого фундамента, он имеет свои недостатки. Швы между кирпичами делают такую опору довольно хрупкой и при влиянии неблагоприятных факторов она может подвергнуться разрушению.

Цены на кирпич

кирпич

Столбчатый фундамент из блоков

Для его изготовления используются фундаментные бетонные блоки промышленного производства. Чаще всего применим полнотелый или с незначительными пустотами блок размером 20х20х40 сантиметров.

Это прочный строительный материал, выдерживающий значительные нагрузки. Столбчатый фундамент из блоков монтируется по аналогии опорам из кирпича с учетом некоторых отличий:

• ввиду более значительного веса блоков, толщина монолитного армированного бетонного основания поверх песчаной подушки варьируется от 50 до 70 сантиметров;
• допустимо вместо песчаной подсыпки делать ее из щебня крупной и средней фракции. Это способствует удалению присутствующей влаги;
• перед установкой первого ряда блоков необходимо сделать подушку из раствора, на которую и следует установить стройматериал;
• монтируемый ряд должен состоять не менее чем из двух блоков. Каждый последующий устанавливается перпендикулярно предыдущему и скрепляется с ним обычным цементным раствором для кладки.

Последний ряд блоков монтируется с превышением над грунтом на 20-30 сантиметров и покрывается гидроизоляционным материалом для защиты швов и самих блоков от воздействия влаги и низкого температурного режима, которые в совокупности могут привести к разрушению столбчатого фундамента такого типа. При выкладке блоков на поверхности нужно тщательно контролировать их расположение относительно отмеченных осей будущего здания бани. Промежуток вокруг смонтированных блочных опор обратно засыпаем ранее выкопанным грунтом, который также трамбуем.

Укладка блоков на наклонном участке требует особого внимания. Никоим образом нельзя закладывать блочные опоры на одинаковую глубину. Это может привести к последующему перекосу бани и разрушению столбчатого фундамента.

Столбчатый фундамент из бетона

Наиболее крепким и надежным считается армированный монолитный столбчатый фундамент из бетона.

Для его изготовления проводим подготовительные и земляные работы в соответствии с общей технологией. Из арматуры Ø12-14 миллиметров делаем круглые и квадратные каркасы (используем 3 или 4 прута соответственно) необходимой длины, учитывая выступ над столбом на 15-20 сантиметров. Для этого соединяем пруты тонкой проволокой с круглыми или квадратными кольцами, согнутыми из гладкой арматуры Ø6-8 миллиметров.

Залить фундаментный столб необходимого размера возможно только с помощью опалубки, которую следует изготовить из обрезной доски, древесно-стружечных и прочих подходящих материалов. Однако этот способ является достаточно длительным, трудоемким и финансово затратным.

На дно подготовленной ямы слоем 10-20 сантиметров насыпаем и утрамбовываем песчаную подушку, поверх которой стелим рубероид или полиэтилен, необходимый для удержания влаги в заливаемом бетоне.

Погружаем в отверстие смонтированную опалубку и устанавливаем туда же армированный каркас.

В опалубку заливаем бетон марки 400, который готовим из цемента марки М 400, крупного песка, гравия мелкой и средней фракции, смешиваемых в соотношении 1:1,5:3 с водой в количестве 0,4 части используемого цемента.

Через каждые 30-35 сантиметров заливки трамбуем бетон, удаляя воздух.

Готовую опору накрываем пленкой и даем выстояться несколько дней по прошествии которых снимаем опалубку с застывшего бетона.

Готовые опоры покрываем гидроизоляционными материалами и засыпаем пазухи ранее выкопанной землей.

[adrotate group=»5″]

Для снижения затрат и времени при обустройстве столбчатого фундамента для бани из бетона вместо жесткой опалубки можно использовать несъемную мягкую опалубку, которая представляет собой рубероид со стеклосеткой. В этом случае ямы под опору нужно сделать с помощью бура соответствующего размера. Отрезав рубероид необходимой длины, скручиваем его и устанавливаем в подготовленное отверстие. При этом, песчаная подушка и нижний изоляционный слой также необходимы. Далее производим монтаж армокаркаса и заливку бетона как и при съемной опалубке. Используя такой материал, получаем готовую сваю, сразу же покрытую гидроизоляционным материалом. И сразу же после обретения бетоном прочности, можно выполнять следующий этап работ.

Цены на рубероид

рубероид

Видео – Заливка столбчатого фундамента

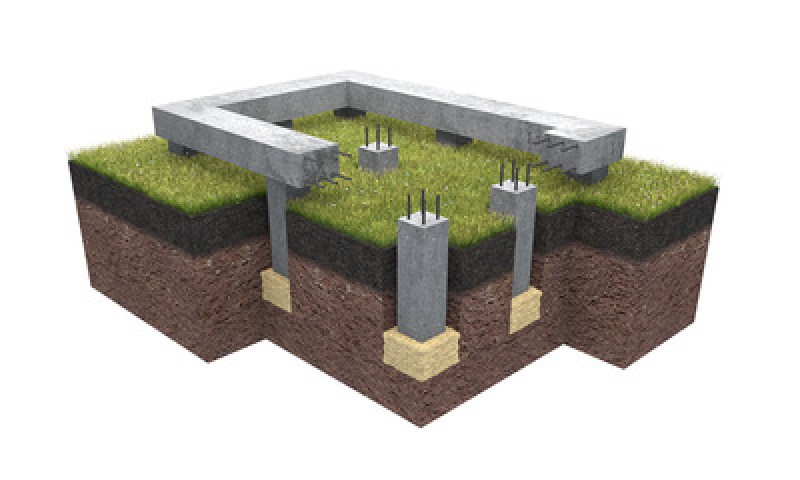

Столбчатый фундамент с ростверком

При строительстве более тяжелого здания бани (например, из кирпича) или же при желании обустроить цоколь, можно смонтировать столбчатый фундамент с ростверком. Это монолитная железобетонная ленточная конструкция, которая соединяет между собой верхние точки всех заглубленных в грунт элементов фундамента.

Для заливки ростверка понадобится материал для опалубки: обрезная доска толщиной от 20 до 40 миллиметров, фанера, ОСБ или прочий аналогичный стройматериал. А также арматура сечения 10-12 миллиметров и бетон не ниже марки 150. Чаще всего для заливки ростверка используется бетон марки 200 и если изготавливать его самостоятельно, то необходимо смешать цемент М400, крупный песок и щебень средней или мелкой фракции в пропорции 1:2,5:4,5.

Рассчитаем количество пиломатериала для опалубки. Нужно учесть, что высота ростверка должна составлять не менее 0,3 метра, а его ширина на 10 сантиметров превышать ширину изготовленных столбчатых опор.

1. Определяем непосредственную высоту ростверка и прибавляем к ней еще 0,2 метра поскольку высота опалубки должна быть больше уровня заливаемого в нее бетона.
2. Фиксируем толщину материала для опалубки в метрах.
3. Измеряем общую длину будущего ростверка.
4. Перемножаем между собой все полученные параметры и получает необходимое количество материала для опалубки в кубических метрах.

Из подготовленного пиломатериала сбиваем короб опалубки. В его нижней части следует вырезать отверстия под ранее сделанные столбы, которые должны немного возвышаться над нижней частью опалубки.

Видео – Монтаж опалубки

Из прутов арматуры необходимо изготовить каркасы с поперечными квадратными хомутами, которые можно согнуть из более тонкой гладкой арматуры или из проволоки Ø6-8 мм. Они придадут необходимую прочность и надежность конструкции. Через каждых 30-35 сантиметров соединяем вязальной проволокой хомуты и пруты арматуры в количестве, равном всему периметру ростверка. Размер каркаса рассчитываем таким образом, чтобы от него до стенок опалубки было 5-7 сантиметров.

Если готовые столбы фундамента находятся на значительном расстоянии друг от друга, то для надежности можно укрепить опалубку деревянными подпорками, которые нужно установить строго горизонтально.

Перед заливкой бетона в короб опалубки установим армирующий каркас, фиксируя его нижнюю часть к выступающей из колон арматуре.

Видео – Столбчатый фундамент. Опалубка, армирование, заливка

Если заливка производится из автобетоносмесителя, то всю бетонную смесь заливаем единовременно, удаляя при этом воздух строительным вибратором, прутом арматуры или просто с помощью лопаты.

Если же приходится смешивать бетон самостоятельно и заливку нужно производить несколько дней, то:

• за один раз заливаем часть ростверка, разделенного вертикально, не забывая удалять воздух;
• перед заливкой следующей части, край готового блока с уже затвердевшим бетоном обильно смачиваем водой.

Залив полностью бетонной смесью опалубку, накрываем ее пленкой и даем постоять несколько дней. Затем аккуратно удаляем деревянный короб и наш висячий ростверк готов.

Стоит отметить, что независимо от материала, который использован для обустройства столбчатого фундамента, такой вариант основы под будущую баню является более надежным, чем традиционный – ленточный, и при этом значительно дешевле (почти в два раза).

Видео – Свайно-ростверковый фундамент

Видео – Нюансы строительства свайно-ростверкового фундамента

Особенности столбчатого фундамента для бани

Владельцы земельных участков стараются использовать практично каждую сотку земли.

С завершением строительства дома, у большинства граждан начинается новый этап обустройства территории – возведение бани. Многие строят ее самостоятельно.

Самое сложное, дорогое и ответственное в обустройстве помывочного комплекса – его основа.

Именно на фундамент нужно сделать главную ставку, ведь от правильно проведенных строительных работ зависит прочность, качество и долговечность бани.

Параметры выбора основания для строения

Чаще всего, при возведении данного строения, используют деревянный брус или бревна. Эти материалы сравнительно легкие, соответственно и баня не будет грузной.

За счет этого постройку лучше всего возводить на фундаменте, состоящем из ряда столбов, заглубленных в землю.

Данные опоры могут быть сделаны из кирпича, труб, дерева, камня, фундаментных блоков или железобетона.

Справка! Основа из столбчатых опор считается экономичной в финансовом плане, по расходным материалам, по времени застройки.

Кроме того, ее легко монтировать и она будет уместна при любом виде почвы. Построить такую основу под силу каждому начинающему мастеру.

Если все этапы возведения столбчатого фундамента будут проведены правильно, такое строение будет надежным и прослужит довольно долго.

Стоит отметить и недостатки:

1. на столбчатом фундаменте можно возводить только невысокие и легкие постройки,
2. он не подходит при неустойчивом грунте.
3. данная основа чувствительна к горизонтальному движению почвы, резкому похолоданию и паводкам.

Кроме того, база не позволяет полностью сделать утепление под строением и обустроить подвал. В здание на столбах тяжело провести коммуникации.

Основные принципы возведения

В зависимости от высоты погружения столбов в землю фундамент может быть:

• мелкозаглубленный;
• заглубленный;

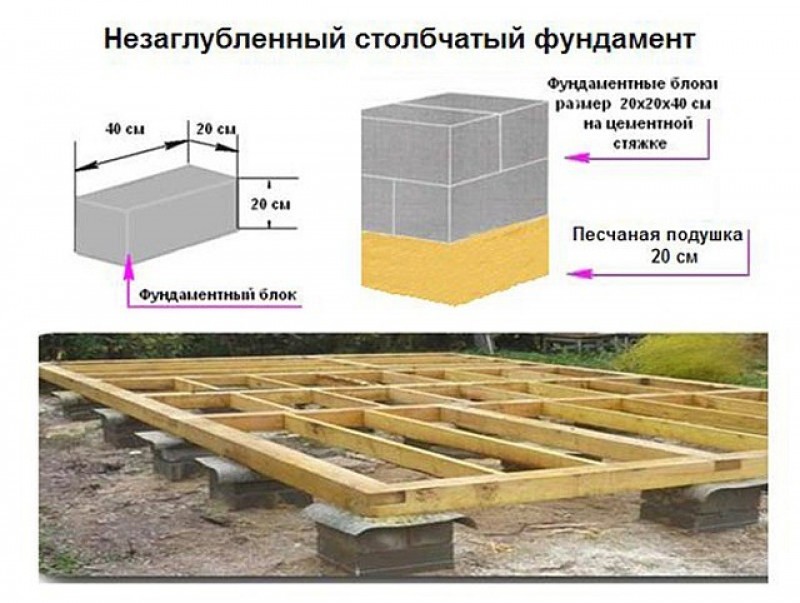

• незаглубленный.

Для бани в большинстве случаев подходят первые два вида оснований.

Мелкозаглубленное основание

В данном случае все компоненты платформы сформированы в единую прочную структуру, чувствительную к любому искажению грунта. Структура равномерно направляет нагрузку по всей поверхности основы. Опоры соединяются цельным ростверком из железобетона или металлическими отъемами.

Мелкозаглубленный фундамент может иметь незначительный подъем основы, при этом деформация по уровню не допускается выше допустимых расчетов, которые используются в строительном деле, и от которых напрямую зависит конструкция постройки.

Все вычисления для основы при неглубоком заложении проводятся таким же образом, как и в случае с другими типами фундамента.

Внимание! В основе вычислений лежит качество почвы и предполагаемая нагрузка на основу бани. Особое отношение в этом случае к расчету размеров фундамента, обеспечивающих устойчивость на изгиб.

Заглубленное основание

Этот вид подошвы отличается глубиной заложения столбов и напрямую зависит от величины промерзания почвы. В основном эта глубина превышает 0,4 метра. Сами стадии такие же, как и при основании малого заложения.

Выкопать ямы можно механическим или бензинным буром, либо специализированной машиной. В последнем случае придется обратиться за помощью в строительные фирмы.

Несмотря на небольшие объемы конструкции и сравнительно малый вес, на пучинистых грунтах лучше устанавливать опоры ниже точки промерзания земли. В противном случае, при перепадах температуры фундамент может «гулять».

Пошаговая инструкция по возведению из разных видов материала своими руками

В первую очередь нужно подготовиться к возведению:

1. Сделать расчистку и план территории для предстоящей конструкции. Затем снять дерн (примерно 0,3 метра). На этом этапе необходимо как можно качественней сгладить углубления и перепады. Если в почве присутствует примесь глины, ямы подсыпают гравием и песком.
2. Заранее подготовленную схему бани переносят на участок земли. Для этого пользуются измерительной лентой, строительным уровнем, специальной нитью для отметки осей. Также необходимо приготовить колышки, они могут быть выполнены из металла или дерева.

Справка! Чтобы определить размер столбов фундамента для земельного участка с большими перепадами высот, необходимо провести нивелирование поверхности. Это послужит гарантией отсутствия перекосов в бане.

Перед началом земляных работ важно определить вид почвы, глубины залегания воды в грунте и промерзания. От этих показателей зависит степень заглубления опорных столбов. Узнать вид грунта и уровень воды в почве, можно выкопав яму примерно 1,5 метра.

Если в траншее обнаружится вода, необходимо копать до плотной прослойки земли – примерно 0,4 метра. Чем больше содержится глины в земле, тем выше степень промерзания почвы.

При отсутствии на такой глубине жидкости, можно смело устанавливать будущую подошву для бани.

Если проигнорировать эти условия, то основа бани может покоситься или вовсе прийти в негодность, под гнетом отрицательных температур и влияния подземных вод.

Делать раскопку котлованов лучше всего вручную, это повысит точность проводимых манипуляций, упростит возведение опалубки и сохранит верхний слой земли от разрушения под колесами спецтехники.

Размер котлованов для строительства столбчатого основания зависит от материалов, которые будут применяться при стройке:

• для столбов из камня и кирпича оптимальный диаметр отверстий 0,5х0,5 метров;
• для труб из цемента — 200 мм;
• для железобетонных опор 0,3 – 0,4 метра.

Внутрь котлованов нужно засыпать песок, примерно 0,2 метра, добавить воды и хорошо уплотнить. Как только песчаная подушка будет готова, можно переходить на следующий этап строительства – возведение столбчатой основы из подходящего материала.

Важно! Все основы столбчатого вида устанавливаются по единой схеме, исключением является только вариант с ростверком.

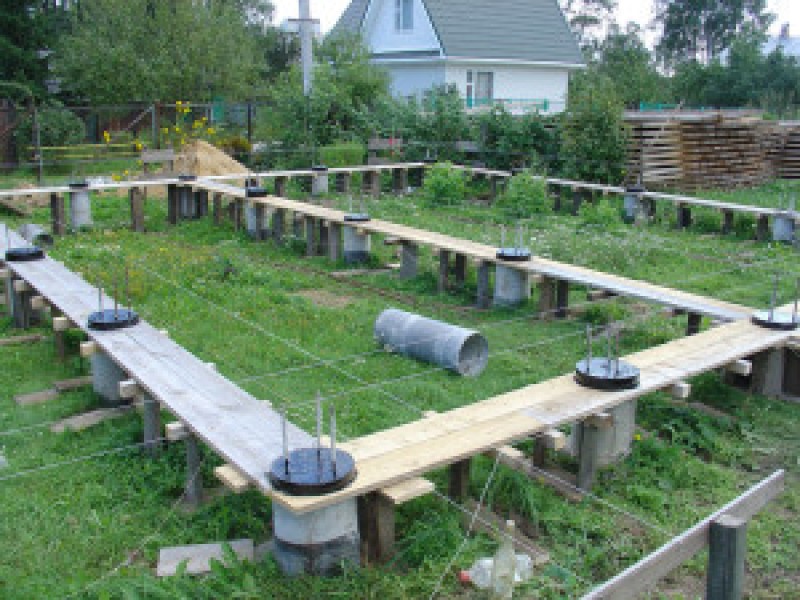

Из труб

Металлические или асбестоцементные трубы хорошо подойдут для возведения подошвы для бани.

Их разрезают болгаркой на части нужного размера. Стоит обратить внимание, что опора, выполненная из трубы, должна подниматься над землей не больше, чем на 0,5 метра.

Трубчатые опоры чувствительны к влаге, поэтому их необходимо защитить от провоцирующих факторов – намотать на трубы рубероид с битумом, оклеить гидрофобной пленкой или наложить особую смолу.

После обработки, трубы осторожно укладывают в котлованы. Просвет между трубой и почвой засыпается песчано-гравийной смесью и уплотняется.

Арматурные колья втыкаются посередине уложенных труб на небольшом расстоянии друг от друга, обеспечивая функцию укрепляющего каркаса. Длина арматуры должна превышать размер трубы.

Теперь необходимо залить столбы основания бетонной смесью. За неделю подготовленные сваи застынут, приобретут прочность и крепость. Теперь можно приступить к дальнейшему возведению бани.

Интересно! Основания из труб отличаются сравнительно низким бюджетом, надежностью, скоростью строительства.

Из кирпича

Подготовительные и земляные работы перед строительством столбов из кирпича такие же, что и в случае с трубами.

Выкопанные вручную котлованы необходимо засыпать песком и уплотнить. На песчаную подушку вылить бетонную смесь, укрепить арматурной сетью.

Для ее изготовления необходимо обрезать металлические стержни по размеру котлована и уложить их, скрепляя пересечения вязальной проволокой небольшого диаметра. Толщина бетонной подошвы вместе с сеткой из арматуры должна быть в пределах 20 сантиметров.

Столбчатое основание из кирпича часто используется при строительстве банного сооружения, однако нужно помнить и о проблемах, с которыми можно столкнуться во время эксплуатации строительного объекта. При влиянии климатических факторов швы между кирпичами могут деформироваться, что приведет к разрушению фундамента.

Из блоков

При строительстве столбчатой подошвы применяются промышленные бетонные блоки, стандартным размером 20х20х40 сантиметров. Их отличает прочность и стойкость к нагрузкам.

Блочная основа строится по той же схеме, что и опора из кирпича, за исключением ряда моментов.

С учетом большей массы блоков, толщина бетонного основания поверх песчаной подушки колеблется от 0,5 до 0,7 метров.

Для изготовления строительной подушки используется не песок, а щебень среднего и крупного размера, что обеспечивает исключение влажности.

Первый ряд блоков устанавливается в подушку с цементным раствором. Последующие ряды блоков крепятся цементом перпендикулярно предыдущим.

Завершающие блоки устанавливаются с возвышением над землей  на 0,2 – 0,3 метров. Для защиты от влажности и низких температур, их поверхности обрабатываются гидроизоляционной защитой.

При установке блоков на земле, необходимо осуществлять контроль, за их расположением относительно намеченных осей строящейся бани. Пустоты вокруг установленных блочных опор засыпаются землей и уплотняются.

Внимание! На покатом участке земли установка блоков требует особой осторожности. Монтировать их на одинаковую глубину запрещается, так как это может перекосить баню и деформировать подошву.

Из бетона

Подготовительные и земляные работы по данному основанию проводятся по общей схеме. Из трех – четырех арматурных прутьев делают каркасы круглой или квадратной формы. При расчетах длины учитывается выступ над основой на 0,2 метра.

Пруты соединяются тонкой проволокой. Строится и устанавливается в яму опалубка, в которую вставляется армокаркас. Опора заливается бетонной смесью поэтапно и параллельно утрамбовывается вибромашиной или железным прутом.

Этот тип фундамента считается надежным и прочным, но достаточно дорогим и трудоемким.

Из дерева

Деревянные бревна обрабатываются слоем битума и антисептиком, что позволяет в короткие сроки установить бюджетную основу для легкой каркасной бани или постройки из сруба. Существенным минусом такой подошвы будет быстрый износ.

Сваи из дерева устанавливаются в заранее выкопанные котлованы, закрепляются в земле гравием, мелким камнем или щебнем с последующим уплотнением.

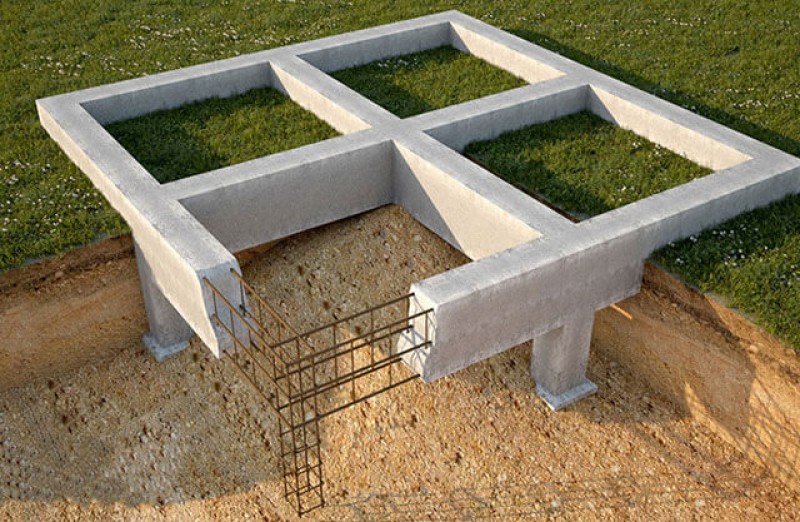

Конструкция с ростверком

Сооружение с ростверком делает возможным одинаковое сообщение и передачу нагрузки от стен к опорам, которые в свою очередь передают нагрузку в почву.

То есть несущая часть, объединяет сваи в общий силовой силуэт, тем самым существенно снижает нагрузку на основу, и повышает прочность банного комплекса.

Ростверк не соприкасается с грунтом, что уменьшает риск ржавчины,  вред от сырости и деятельности насекомых. Но, даже в этом случае, нельзя игнорировать гидроизоляцию.

Высота ростверка под значительную конструкцию должна быть не менее 20 см. Если перекрытие будет опираться на дополнительные столбы, ростверк делают шириной, равной ширине стен.

Если балки кладут непосредственно на ростверк, то его углубляют внутрь бани на расстояние, достаточное для опоры балок.

Возведение ж/б ростверка схоже с заливкой ленточной подошвы:

1. На верхний срез столбов наносится битумная мастика.
2. С помощью арматуры соединяются перемычки — из них выполняется каркас.
3. Устанавливается деревянная опалубка.
4. При низком ростверке на дно насыпается песок со щебнем. При висячей – дном опалубки послужит настил из досок, который подпирается снизу брусками. Еще способ: насыпать под настил грунт или песок, после того как бетон встанет — удалить.
5. Опалубка застилается изнутри гидроизолирующим материалом (например, рубероидом).
6. Устанавливается армокаркас. К вертикальной арматуре проволокой привязывают продольные прутья на двух уровнях, снизу и сверху. Расстояние от арматуры до поверхности бетона – не менее 3 см.
7. Затем заливается бетон.

Опалубку снимают через месяц. Удаляют песок из продухов, делают гидроизоляцию.

Справка! В наземном ростверке на расстоянии не меньше 30 см от земли выполнить продухи (например, из труб).

Устройство пола

Одним из важных аспектов при строительстве является установка полов на столбчатой подошве.

Чтобы он держал заданную температуру в бане, между грунтом и половицами готовят особый слой из кирпича или бетона.

Этот промежуток отделит пространство под полом, которое в дальнейшем можно будет утеплить.

Закрывается утепленное место во время обустройства внешней стороны бани. Благодаря такому устройству полов, в бане может быть создано подвальное помещение для хранения инструментов и банных принадлежностей.

Оплошности при строительстве

Непрофессионалы в области строительства допускают ошибки при возведении основания бани. Явным дефектом столбчатой основы является неравномерность его проседания. Это может возникнуть, если расчеты  глубины закладки фундамента проведены неправильно. Проседает основа и при неодинаковой нагрузке на опоры платформы.

Специалисты не рекомендуют делать фундамент, отличный от основания общего объекта. Опоры основания должны иметь одинаковую величину заглубления.

Дилетанты могут не учесть при работах особенности местности, однако, глубина промерзания и высота грунтовых вод очень важна.

Важно! Столбчатый фундамент не предназначен для увесистых строений. В случае пренебрежения этим правилом, основание потребует ремонта или вовсе замены.

Заключение

Возвести основу из столбов для частной бани может каждый заинтересованный в этом вопросе землевладелец.

Для этого необходимо точно провести расчеты, принимая во внимание особенности почвы, технологию процесса и особенности всех типов конструкций. Только в этом случае столбчатый фундамент будет прочным, надежным и долговечным.

Почему столбчатый

Баня относится к строениям с легкой конструкцией, поэтому при выборе типа фундамента имеется широкий выбор. Одним из главных критериев при определении подходящей технологии строительства зданий и их оснований является стоимость возведения и отсутствие затруднительных моментов.

Часто можно встретить, как для объектов с малой массой выбирают монолитное ленточное основание. Но такой подход является ошибочным. Такой тип фундамента будет иметь избыточную прочность и другие характеристики, что приведет к перерасходу материла и увеличению конечной стоимости проекта. Намного целесообразней для бани 3х4 выбрать столбчатый фундамент. Он дешевле и для его установки потребуется потратить меньше сил и времени.

Столбчатый фундамент под баню: недостатки

• неспособность выдерживать высокие нагрузки. Если вы планируете построить двухэтажное строение или баню-дом, то придется остановить свой выбор на другом виде фундамента. Идеально подходит столбчатый фундамент для каркасной бани, поскольку она имеет легкий вес;
• отсутствие возможности обустраивать цокольные этажи или делать подвал;
• уязвимость к подвижному и пучинистому грунту.

С чего следует начинать работы

Итак, первым делом оформляем общее очертание периметра здания. Далее делаем разметку под предбанное помещение, парилку и основное помещение для мытья. Чаще всего парилку и место для мытья объединяют в целях экономии полезной площади. Такой план дает уже точное представление, как будет располагаться фундамент. Для дальнейших расчетов необходим чертеж и спецификация материала, из которого возводится будущая банная постройка. На ее основе, с учетом высоты стен, легко рассчитать тип требуемого фундамента. На сегодняшний день бани строятся не только бревен. Для этих целей прекрасно подходит брус, пеноблок, газоблок, каркасный вид стен, керамзитоблок, кирпич и даже шлакоблок. Каркасные и кирпичные стены потребуется дополнительно утеплить.

В настоящей статье расчеты даются для традиционной бани из бревенчатого сруба. Другие материалы используют реже. В традиционном понимании у нас представляется именно такой вид бани. Расчеты аналогичны для брусовых строений.

Следующим этапом следует подготовить под строительство площадку. Если на местности присутствует крупная растительность в виде деревьев и кустарников, то их следует вырубить, пни выкорчевать, корни вырубить. Крупные и средние камни с территории постройки нужно убрать, траву скосить. Верхний слой замели – дерн – снять лопатой и отложить подальше от места строки, чтобы не мешался. Он может пригодиться в дальнейшем на огороде, так как это плодородная почва.

Теперь требуется выполнить разметку под рытье траншеи для заливки основы. Для этих целей часто используют обычные деревянные колышки или прутки обычной арматуры, которые выставляются по углам и на места стыков фундаментов

На этом этапе очень важно сохранить прямой угол линий и диагональ на углах. В качестве нулевого уровня служит любая веревка

Ее натягивают на колышки и выверяют горизонталь с помощью обычного строительного уровня. Прямоту углов выверяют угольником или простой проверкой диагоналей прямоугольника. Диагонали должны быть равны друг другу.

Конструктивные особенности

Столбчатый фундамент представляет собой ряд опор, отделенных друг от друга. Каждая из опор заглубляются в почву и разделяет нагрузку от опирающегося на них объекта.

Необходимо равномерно распределять нагрузку на опоры, что позволит создать долговечную конструкцию.

Жесткость и устойчивость конструкции придается при помощи системы обвязки всех вбитых столбов. Столбами могут выступать металлические балки, деревянные брусья, бетонная заливка или опоры из других видов материала.

Необходимо корректно рассчитывать нагрузку на балки. Правильное распределение веса позволит избежать проседания грунта в местах установки опор. Поэтому специалисты располагают балки по периметру и под опорными стенами внутри периметра дома. Равномерный шаг не является обязательным условием для установки балок.

В месте с большим весом нужно делать меньшее расстояние между опорами, нежели в местах с маленьких весов, там можно увеличить расстояние, например, под легким крыльцом.

Глубина залегания

Перед тем, как делать фундамент, необходимо определить глубину залегания, которая напрямую влияет на прочность. Для определения подходящей глубины необходимо учитывать три показателя:

1. Тип грунта.
2. Уровень залегания грунтовых вод.
3. Глубина промерзания почвы.

В зависимости от того, что за грунт лежит под местом строительства будущей бани, выбирается подходящая конструкция несущего основания. Если породы относятся к прочным и имеют высокие несущие показатели, то допускается строительство бани на столбчатом фундаменте. Этот показатель очень важен, так как площадь соприкосновения с землей у столбов меньше, чем у фундаментов-лент или плит.

Почему здание на столбчатом фундаменте может кривиться? Происходит это в случае установки фундамента на мягкую, рыхлую почву.

При выборе территории с мягкой почвой увеличивается вероятность просадки фундамента и его дальнейшего провала в грунт. Здание, которое установлено на столбчатый фундамент, стоящий на черноземе, быстро деформируется, вследствие чего увеличится шанс полного разрушения объекта. При необходимости установки здания на мягкой почве стоит использовать свайную технологию, когда сваи забиваются в землю, достигая грунтовых пород, имеющих высокую прочность.

В зависимости от того, насколько глубоко находятся подземные воды, будет определяться морозная пучинистость. Если этот показатель будет высоким, то это будет негативно влиять на конструкцию. Причина заключается в том, что во время заморозков вода превращается в лед, из-за чего вещество увеличивается в объеме и появляются ледяные бугры из почвы. Результатом процесса является выдавливание фундамента из грунта и его дальнейшее разрушение.

В таком ситуации имеется один выход: подошва фундамента должна располагаться ниже уровня подземных вод на четверть. Дополнительно опоры защищают при помощи подушки из пуска или песчано-гравийной смеси. А чтобы появляющаяся вода могла свободно покинуть область фундамента, вокруг основания бани устанавливается система водоотведения.

Чтобы определить глубину промерзания необходимо обратиться к данным региона проживания. В каждой точке земли этот показатель будет своим. Так в Новосибирске показатель будет равен 220 см, а в Ростове – 90 см.

Если возведение здания ведется на плотных грунтах, то можно использовать мелкозаглубленный вариант, что позволит сэкономить на строительных материалах. Тогда подошва для столбов укладывается на небольшой глубине всего в 20-30 см. А если конструкция здания максимально облегчена, то баня может стоять на фундаменте, установленном на поверхность грунта.

Чтобы не допустить неожиданного проседания фундамента, необходимо убрать верхний слой почвы, где содержатся основная доля перегноя. В противном случае органические продукты подвергнутся перегною и объем земли постепенно будет уменьшаться.

Варианты столбов для строительства фундамента

При изготовлении опор для бани может использоваться сталь, асбоцемент, бетон, шлакоблоки, древесина и кирпичи. При строительстве частных дач преимущественно выбирают железобетонную заливку. Распространение бетона стало возможным благодаря высокой прочности и долговечности материала. Большинство действующих внешних факторов не влияют на функции и продолжительность эксплуатации опор из бетона.

Если требуется быстро возвести объект, то применяются металлические трубы. Такой метод не потребует установки опалубки. Но из-за того, что сталь подвергается коррозии, необходимо позаботиться о защите свой при помощи водоотталкивающей грунтовки или краски.

Альтернативой являются чугунный или асбоцементные трубы, антикоррозийные свойства которых выше по сравнению с металлическими аналогами. У асбоцемента есть недостаток – материал хрупкий, из-за чего для увеличения прочности в опоры заливается бетонный раствор.

Кирпичи, шлакоблоки и газобетон имеют пористую поверхность, из-за чего вся исходящая влага впитывается с материал и остается внутри. Когда наступает сезон морозов, то жидкость замерзает, превращается в лед и расширяется, из-за чего материал постепенно разрушается. Чтобы не допустить подобного развития событий, такие опоры устанавливаются на бетонном основании, после чего поверхность защищают от влаги при помощи гидроизоляции (олифа, мастика, краска).

Древесина – самый дешевый материал, из которого можно построить фундамент на столбах. Но пористая структура материала заставляет учитывать многие нюансы при строительстве. Использовать можно только лиственницу, дуб или другие породы дерева, отличающиеся повышенной плотностью. Чтобы препятствовать пропитыванию опор влагой, они должны покрываться гидрофобными составами или гидроизоляцией.

Не рекомендуется использовать опоры из древесины в грунтах с большим количеством влаги. В таких случаях дерево быстро отсыреет и придет в негодность.

Строительство бани – начинаем с азов

До начала стройки необходимо составить план и четко рассчитать все необходимые материалы и затраты, которые понадобятся в процессе работы. Естественно на начальном этапе после подготовки техники, стройматериалов и площадки под строительство на первый план выступает вопрос возведения фундамента.

Заливка основания столбчатого типа особенно актуальна, если выбранная под строительство площадка расположена в часто подтапливаемой местности или основу ее составляет скалистый грунт. Рассмотрим, как и что необходимо делать, если принято решение возводить фундамент своими руками.

Для создания прочного и надежного основания для бани нужно понимать, о чем собственно идет речь. Столбчатый фундамент визуально представляет собой последовательность несущих труб (столбов), расположенных по узлам жесткости здания (в местах наибольших нагрузок). В классическом варианте столбы сосредотачивают в проекции несущих стен, по углам и в местах, где стены пересекаются между собой. В случаях, если в бане предусмотрены внутренние несущие перегородки или другие массивные части – в их проекции также устанавливаются столбы.

Баня на столбчатом фундаменте должна обладать определенными габаритами (не быть достаточно тяжелой) и не может иметь цокольных или подвальных помещений.

Первоначально встает вопрос о выборе подходящего и доступного материала. Столбчатый фундамент изготавливается из:

• Из деревянных столбов – бревен диаметром 200 или может быть брус с применением изоляционных материалов и обработки антисептиками. Наименее долговечен. Практичен, если строение возводится на срок до 10 лет;
• Из кирпича, размер столбиков в плане 380х380, камня 500х600;
• Из бетонных блоков 400х400;
• Из стальных труб или асбестоцементных, залитых бетоном;
• Из монолитного бетона 400х400.

Баня на столбчатом фундаменте возводится на подготовленном участке, далее приведена пошаговая инструкция его сооружения.

Подготовка работ

Вначале производится очистка участка от мусора и его планировка. Срезается верхний растительный слой толщиной не менее 30 см. При необходимости выполняется дренаж площадки, чтобы выполнить слив воды. На глинистой почве устраивается гравийно-песчаная подготовка нужной толщины с разравниванием. При большом перепаде сторон участка по высоте нужно произвести нивелирование поверхности, чтобы избежать перекосов стен.

План бани переносится на земельный участок с помощью рулетки, уровня, кольев и бечевки, размечая оси постройки.

Земляные работы

Глубина закладки незаглубленных столбиков, как правило, составляет от 40 до 50 см, она должна быть меньше глубины промерзания почвы на одну треть значения.

Для заглубленного столбчатого фундамента свойственно, что опоры закладываются на глубину, меньше, чем глубина промерзания на 50-70%. Так, если почва имеет глубину промерзания 1,2 м, то глубина закладки должна быть от 60 до 80 см.

Ямы под опоры копаются вручную либо при помощи бура. Их глубина больше расчетной глубины закладки на толщину песчаной подсыпки. Размер сечения ям делается больше на 10-15 см для удобства установки арматурного каркаса и опалубки.

На дно каждой ямы делается подсыпка из песка с увлажнением водой и последующим трамбованием.

Устройство незаглубленной несущей конструкции

Расчет

Если знаний как посчитать нет, то есть два варианта:

1. Найти подобное строение в округе, узнать сколько оно уже простояло и скопировать у себя, если здание держится.
2. Для блоков, из практики, допустимо для одноэтажных зданий выполнять фундамент чуть больше, чем ширина стены. Чтобы убедиться в этом можно применить простой порядок расчета и проверки. (см. ниже)

По пункту 2 расшифровываем: надо рассчитать нагрузку на фундамент. На самом деле это просто и позволяет сэкономить. Для этого вы должны располагать следующими данными:

• удельный вес материала;
• посчитать вес стен и крыши;
• вес фундамента.

Пример расчета.

1. Допустим вы запланировали баню 4х6 м, высотой 3 м.

2. Строим в 1 блок. Удельный вес умножаем на площадь стен. Ваша площадь стен составит 72 м2.

3. Вес стен составит для пеноблока составляет 72х90 = 6480 кг

4. Рассчитываете вес крыши. Примерно он составит 1,5 тонны, не меньше.

5. Общий вес здания – 8 тонн. Для расчета прибавляем еще 20-30% – это дополнительно вес раствора, различных неучтенных конструкций. Итого – 10 т.

6. Вес фундамента. Допустим, вы решили строить фундамент 24 м длиной, высотой 0.4 м и шириной 0.25 м из бетона. В результате это составит 2,4 м3 бетона весом 6 тонн. Естественно такой фундамент утяжелит здание и увеличит нагрузку на грунт.

Для расчета фундамента надо понимать: на каком грунте строим, толщину стен. Считаем по формуле S (см2){amp}gt; yn · F / (yc · R0): где:

• S – площадь фундамента в см2. У нас она равна 24х0,4 = 9,6 м2=96000 см2
• yn – коэффициент надежности. Принимаем 1,2
• F – вес всего здания (стены, крыша, фундамент) = 16 т
• R– сопротивление грунта. Принимаем 2,5…3 (для большинства грунтов с глинистыми включениями).
• yc – коэффициент условий работы (принимаем 1,3)

Предлагаем ознакомиться Как вяжется арматура для фундамента
Проверяем: 96000 {amp}gt; 1.2×16000/(1,3х3)=4932

Что это значит? Для здания весом 16 тонн достаточно фундамента площадью 5 м2. Т.е. наше решение сделать ленточный фундамент шириной 25 см и глубиной 40 см – верное.

Видео описание

Монтаж столбчатого блочного фундамента

Эта разновидность столбчатого фундамента выполняется при использовании полнотелых бетонных блоков размером 200х200х400 мм. Они представляют собой прочный кладочный стройматериал. Монтаж столбов из него происходит аналогично установке кирпичных опор. При этом учитывают следующие особенности:

1. Блоки весят больше кирпичей. Поэтому армирование фундамента под колонну выполняется путем закладки сетки из металлического прутка в более толстое бетонное основание, создаваемое на песке. Средняя толщина бетона под блоками составляет 500-700 мм.
2. Допускается заменить песчаную подушку насыпкой из щебня.
3. В одном ряде должно быть минимум два блока. Кладка последующих блочных материалов выполняется перпендикулярно предыдущим. Все ряды скрепляются между собой с помощью цементного кладочного раствора.

Технология монтажа пола в парилке разных типов бань

Баня на ленточном фундаменте

Устройство пола в парной бани, построенной на ленточном основании, осуществляется заливкой бетонного раствора. Черновой пол ограничен цоколем фундамента и не связан жестко с коробкой бани.

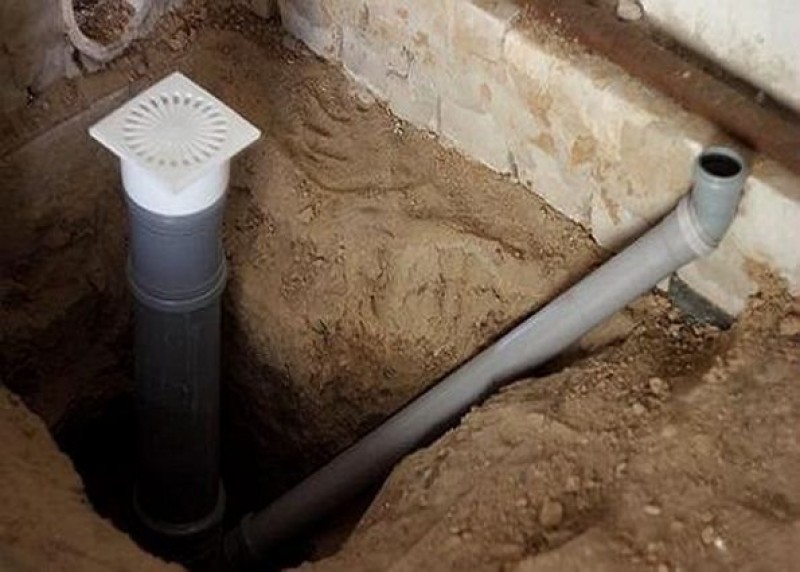

Водосток монтируется на этапе закладки фундамента. Способ организации водосточной системы обусловлен характеристиками грунта.

Если баня построена на участке с песчанистым грунтом, функции дренажа отводятся песку: он легко пропускает воду, и не позволяет ей застаиваться в одном месте. В цоколе следует предусмотреть технологические отверстия для вентиляции подпола.

Другие виды грунта требуют сооружения прямого водостока. Водоотводная труба проходит под наклоном через цоколь и врезается в выгребную яму или в канализационную магистраль.

Блочная основа под баню

Использование готовых бетонных или железобетонных блоков позволяет за ограниченное время сформировать прочную основу путем установки элементов в предварительно выполненные приямки, заглубленные в почву на 50–70 см.

Выбирать материал, из которого будет построен фундамент, необходимо еще на стадии проектирования

Достаточно часто застройщики используют цельные блоки габаритом 0,2х0,2х0,4 м или изделия аналогичных размеров с внутренними полостями. Обладающий повышенной прочностью, блочный материал способен воспринимать значительные усилия.

Алгоритм монтажа блочной конструкции предусматривает следующие этапы:

1. Подготовку приямков, расположенных согласно схеме.
2. Формирование песчаной или гравийной подушки слоем 0,15–0,2 м.
3. Увлажнение массива водой и трамбование.
4. Укладку блоков на раствор цемента.
5. Контроль правильности кладки.
6. Затирку швов на стыках.
7. Гидроизоляцию опорного элемента битумом или рубероидом.
8. Засыпку пространства между опорами ранее извлеченным из приямков грунтом.

При установке колонн из блоков в условиях наклонного рельефа важно контролировать горизонтальность опорных поверхностей, обеспечивающую отсутствие перекосов бани.

Что собой представляет столбчатый фундамент?

Деревянный столбчатый фундамент применяется для небольших бань, но не отличается особой прочностью.

Это отдельно стоящие столбы, задача которых – служить опорами для стен. Такая основа подходит только под относительно легкие конструкции – каркасные либо деревянные. Основной недостаток этого типа – невозможность обустройства подвала или погреба. Зато этот минус с лихвой компенсируется его высокой экономичностью и надежностью. К тому же, не понадобятся дополнительные гидроизоляционные работы.

Устройство столбчатого фундамента подразумевает использование кирпича, бутового камня, железобетона и бутобетона. Что касается типа кирпича, то красный щелевой или силикатный лучше не использовать. Кстати, если ваша баня маленькая и легкая, то ее можно поставить просто на деревянные столбы, но, правда, на долговечность такой опоры лучше не рассчитывать.

• столбчатый фундамент из блоков;
• столбчатый фундамент из труб;
• столбчатый фундамент с ростверком.

Столбчатый фундамент из цементно-песчаного раствора

Столбчатый фундамент с армированием, выполненный из бетона, считается самым надежным и прочным из всех возможных вариантов.

Предварительная подготовка и работы с грунтом производятся по общей схеме. Для армирования столбиков необходимо собрать каркас из арматуры. Для этого вертикально установленные прутья диаметром 12-14 мм связывают тонкой проволокой с отрезками гладкой арматуры, диаметром 6-8 мм, замкнутыми в круги или квадраты.

Чтобы залить бетонный столбик определенного диаметра, применяют опалубку. Для ее сборки можно использовать обрезную доску, древесно-стружечную плиту или любой другой подходящий материал. Существенным недостатком такого фундамента является его трудоемкость и затратность в финансовом плане.

Дно ямы под столбик засыпают на 10-20 см слоем песка, который тщательно трамбуют. Поверх песчаной подушки стелют рубероид или пленку из полиэтилена, которые станут барьером для сохранения влаги в залитом бетоне.

Далее в углубление устанавливают собранную опалубку и каркас из прутьев.

Раствор бетона марки 400 готовят из цемента марки М400, крупнозернистого песка, а также щебня мелкой или средней фракции. Смешивают ингредиенты в соотношении 1:1,5:3, добавляя воду в расчете 400 г на каждый килограмм цемента.

Заливать раствор нужно поэтапно, проводя трамбовку бетона через каждые 30-35 см заполнения, чтобы выгнать воздух.

Когда заливка завершена, столбики нужно прикрыть пленкой, чтобы раствор набрал прочность и не начал трескаться. Через несколько дней можно снять опалубку.

Опорные столбы из бетона необходимо защитить слоем гидроизоляции, а свободное пространство в яме – засыпать землей и утрамбовать.

Если вы хотите сэкономить время и средства для заливки столбчатого фундамента из бетона, можно отказаться от стандартной жесткой опалубки. Альтернативой в данном случае станет мягкая опалубка, сделанная из рубероида со стеклосеткой. Углубление под столбик в данном случае проделывают с помощью бура, по диаметру точно совпадающего с размером будущей опоры.

Выполнив предварительную засыпку песком и уложив слой гидроизоляции, в отверстие опускают скрученный в кольцо рубероид. После этого внутрь устанавливают каркас из арматуры, и дальнейшую заливку бетона производят аналогично способу с жесткой опалубкой. В данном случае после набора бетоном прочности получается уже готовая опора, покрытая гидроизоляционным слоем, так что можно сразу же приступать к дальнейшим строительным работам.

Самый простой способ возведения фундамента

При возведении столбчатого фундамента следует руководствоваться следующими минимальными значениями сечений столбов:

• Каменные – не менее 500-600 мм;
• Кирпичные – не менее 380 мм;
• Монолитные – сечение не менее 400 мм;
• Деревянные – не менее 200 мм.

Баня, установленная на столбы – более удобный вариант для установки трубопровода

Также, баня на столбчатом фундаменте (точнее ее строительство) подразумевает следующий порядок действий:

Изначально устанавливается тип грунта и его особенности;
Далее, производится разметка расположения фундамента (столбов) на всех углах и стыках несущих стен сооружения. В том случае, если расстояние между столбами получается более 2 м, то посередине следует разметить место под еще один дополнительный столб

Важно помнить, что оптимальное расстояние меду столбами не должно превышать 1,5-2 м;
Далее, приступаем к рытью ям при помощи спецтехники или вручную. Глубина ямы напрямую зависит от типа почвы и глубины ее промерзания;

Гидроизоляционная защита и засыпка

Для защиты фундамента (наземной и подземной частей) от воздействия атмосферных осадков и подземных вод поможет обустройство гидроизоляционного слоя. Для этого используются современные влагостойкие мастики, рулонный рубероид и тонкие мембраны.

После завершения работ по гидроизоляции, выполняется засыпка полостей между стенками земляных отверстий и опорных балок. Для этого используется обычный грунт или смесь на основе гравия и песка.

Засыпка производится поэтапно, при этом каждый предыдущий слой тщательно трамбуется. Глубина одного слоя не превышает 30 см.

Подготовительные и проектные работы

На этапе подготовки будущий столбчатый фундамент для бани и дома требует правильного расчета несущей способности конструкции по сечению опорных столбов.

Для монолитной конструкции минимально допустимое сечение – 25 см. Чтобы повысить устойчивость конструкции, рекомендуется расширить основание столбов специальными уступами: при высоте до 60 см, ширина должна составлять 120 см. Допустимый шаг установки столбов – до 2 метров.

Далее выполняется подготовка участка под застройку – вывоз мусора, срез верхнего слоя грунта на глубину до 22 см по периметру будущей бани. При этом рекомендуется делать отступы от периметра основания до 200 см.

Второй этап – проведение горизонтальной корректировки уровня участка с устранением имеющихся изъянов – ям, бугров, холмов, расщелин. Для этого используется смесь на основе гравия и песка.

Конструкция с ростверком

Сооружение с ростверком делает возможным одинаковое сообщение и передачу нагрузки от стен к опорам, которые в свою очередь передают нагрузку в почву.

То есть несущая часть, объединяет сваи в общий силовой силуэт, тем самым существенно снижает нагрузку на основу, и повышает прочность банного комплекса.

Ростверк не соприкасается с грунтом, что уменьшает риск ржавчины,  вред от сырости и деятельности насекомых. Но, даже в этом случае, нельзя игнорировать гидроизоляцию.

Высота ростверка под значительную конструкцию должна быть не менее 20 см. Если перекрытие будет опираться на дополнительные столбы, ростверк делают шириной, равной ширине стен.

Если балки кладут непосредственно на ростверк, то его углубляют внутрь бани на расстояние, достаточное для опоры балок.

Возведение ж/б ростверка схоже с заливкой ленточной подошвы:

1. На верхний срез столбов наносится битумная мастика.
2. С помощью арматуры соединяются перемычки — из них выполняется каркас.
3. Устанавливается деревянная опалубка.
4. При низком ростверке на дно насыпается песок со щебнем. При висячей – дном опалубки послужит настил из досок, который подпирается снизу брусками. Еще способ: насыпать под настил грунт или песок, после того как бетон встанет — удалить.
5. Опалубка застилается изнутри гидроизолирующим материалом (например, рубероидом).
6. Устанавливается армокаркас. К вертикальной арматуре проволокой привязывают продольные прутья на двух уровнях, снизу и сверху. Расстояние от арматуры до поверхности бетона – не менее 3 см.
7. Затем заливается бетон.

Опалубку снимают через месяц. Удаляют песок из продухов, делают гидроизоляцию.

Справка! В наземном ростверке на расстоянии не меньше 30 см от земли выполнить продухи (например, из труб).

Столбчатый фундамент из кирпича: тонкости строительства

На столбчатый фундамент из кирпича для бани распространяется общее правило: весь цикл строительства надо завершать до зимы.

Нельзя оставлять опоры без нагрузки до весны – процессы, протекающие в грунтовых слоях, могут деформировать их до такой степени, что дальнейшее использование построенных столбиков станет невозможным.

Следовательно, важно не только знать, как сделать столбчатый фундамент под баню, но и вовремя начать процесс его возведения.

Какой тип кирпича можно использовать

Какой попало кирпич на сооружение опорных столбиков не годится. Силикатный (белый), пустотелый, облегченный – все эти виды кирпича на фундамент не подойдут, даже если вы строите совсем крохотную баньку.

На сооружение столбиков пригоден только полнотелый обожженный красный кирпич. Он достаточно прочен, чтобы выдержать нагрузки в течение десятилетий. К тому же данный вид кирпича характеризуется низкой влагопроницаемостью, что особенно важно при строительстве заглубленных столбчатых фундаментов.

Еще один параметр, на который следует обратить внимание – морозостойкость кирпича. Данная цифра говорит о том, сколько циклов промерзание/оттаивание может выдержать марка.

Расшифровать параметр очень легко: сколько циклов, столько и лет службы. Если, например, производитель указал морозостойкость 35, следовательно, его продукция должна служить не менее 35 лет.

Несущую способность кирпича можно определить по его маркировке: М-100, например, выдерживает нагрузку 100 кг/кв. см. Для легкой бани этого вполне достаточно.

Глубина заложения

При строительстве столбчатого фундамента под баню глубина заложения кирпичной опоры может быть небольшой – до 500 мм – или превышать отметку промерзания грунта. Все зависит от геологических особенностей участка строительства. Если грунты подвержены морозному пучению, придется закапывать столбики глубоко.

Например, в Московской области глубина промерзания составляет 140 см, а в Омкой – 220 см. В южной части РФ (Ставрополье, Нальчик и пр.) грунты промерзают всего на 60 см, так что в этих регионах заглубленные фундаменты мало отличаются от мелкозаглубленных.

Схема устройства мелкозаглубленной опоры из кирпича

Под каждую опору роется яма конической формы, размеры которой составляют:

• верхняя часть — 1000х1000 мм;
• нижняя часть — 500х500 мм;
• глубина – 550 мм + 150 мм на устройство подушки.

Подушка устраивается следующим образом: на дно ямы насыпается песок с уплотнением. Песчаный слой накрывается рубероидом: таким нехитрым приемом кирпич защищается от влаги, проступающей снизу сквозь подушку.

По углам бани и в местах пересечения стен устанавливаются столбики в два кирпича, Между ними сооружаются промежуточные опоры в полтора кирпича с шагом 1,5-2 метра.

Кирпичную кладку можно упрочнить, проложив через каждые три – четыре ряда арматурную сетку. По завершении возведения опор производится обратная засыпка грунта с обязательным послойным уплотнением.

Для защиты столбика от поверхностных вод вокруг него устраивается отмостка.

Кирпичный столбик выводится на 150-200 мм выше поверхности земли и обмазывается горячим битумом. Кроме того, верхний торец каждой опоры накрывается рубероидом.

Кирпичный столб на керамзитоцементной подушке

Можно под кирпичный столбик устроить мощную армированную подушку из смеси керамзита и цементного раствора.

В этом случае из кирпича кладется лишь наземная часть опоры:

• выкапывается яма с размерами в плане 600 х 600 мм глубиной от 800 до 900 мм. На глинистых почвах можно ограничиться глубиной от 500 до 700 мм;
• если на участке грунт не песчаный, на дно ямы насыпается песок на высоту 200 мм;
• в песчаный слой вбиваются арматурные стержни: их верхние торцы не должны выступать выше поверхности земли;
• все оставшееся пространство ямы засыпается смесью керамзита и жидкого раствора, состоящего из двух частей песка и одной – цемента марки М-400. На слабых грунтах в яму предварительно устанавливается опалубка из досок;
• как только подушки застынут, можно приступать к кладке кирпичной части опор.

Такой способ применяется для возведения бани из бруса на столбчатом фундаменте.

Этапы выполнения работ

Процедура строительства своими руками делится на четыре этапа. Каждый из них должен проходить с учетом всех нюансов и требований. В противном случае строитель не сможет получить качественный столбчатый фундамент под баню.

Подготовительный этап

Пошаговая инструкция для столбчатого фундамента бани начинается с процедур по подготовке. Основное внимание уделяется составлению проекта и подготовкой места возведения здания. Баня по своей конструкции не является сложным сооружением, поэтому проектную работу может выполнить любой человек самостоятельно. В противном случае можно найти в интернете или печатных изданиях типовые проекты, который подходят большинству строителей.

Первое, что потребуется при подготовке участка – очистить его от растительности. Полученные пни от деревьев должны быть выкорчеваны. После можно переходить к разметке участка. Для этого используются линейные размеры с проекта на землю в соответствии с указанным масштабом. Точка начала расчета – один из углов.

Важно корректно расположить баню относительно других объектов на территории. Для правильного выведения углов важно использовать теодолит, который позволит построить прямоугольное здание без неровных линий. Если здание получится с изгибами, то проблемы будут возникать при внутренней отделке помещения.

Если у строителя отсутствует теодолит или для работы с инструментом недостаточно профессиональных навыков, то можно воспользоваться альтернативным методом – при помощи рулетки и шпагата. Для этого нужно замерить две диагонали, которые должны быть равны в правильном прямоугольнике (что указано законами геометрии), как при использовании правила для бани 4х6 и других размеров. Если полученные диагонали отличаются друг от друга, то баня не имеет прямоугольной формы, а для устранения неровностей требуется откорректировать разметку.

Полученный периметр обозначают при помощи обносок с натянутым между шпагатом. Обноски – это доски, который закреплены на колышках по углам будущей постройки.

Шнур, натягиваемый между обносками, и есть визуальная граница бани. Далее отмечаются лунки, куда будут устанавливаться опоры. Расстояние между опорами и их количество зависит от давления, которое будет исходить от стоящего на них здания.

Земельные работы

Земельные работы – незаменимый этап возведения фундамента любого вида в независимости от типа почвы, изменяется только объем проводимых работ. В случае со столбчатым фундаментом количество действий сокращается из-за малого объема грунта, который требуется переместить. Благодаря этому отличию, этап занимает намного меньше времени по сравнению с фундаментом, где используются ленты или плиты.

Также не потребуется выравнивать строительный участок, так как дом будет стоять на столбах. Это дает возможность создать необходимый угол наклона почвы, чтобы вода из помывочной зоны уходила к водосборному коллектору. При этом сама баня будет стоять ровно без уклонов.

В обязательном порядке потребуется снятие верхнего слоя почвы. Именно здесь содержится большая часть перегноя, который может стать причиной осадки грунта после своего полного разложения. Также отсутствие перегноя позволит уменьшить важность почвы. После лунки увеличиваются до диаметра на 10-15 см больше диаметра столбов.

Установка опор

Способ установки опор будет зависеть от их типа. Если используются монолитные железобетонные столбы, то необходима опалубка с внутренним армированием. Для создания опалубки используются доски, которые сколачиваются, а внутри оббивается любым гладким материалом, что требуется для избегания ситуации и залипанием.

Нередко в качестве усиления эффекта используются специальные смазки, которые можно найти в любом строительном магазине. Если смазки нет, то в качестве замены можно использовать машинное масло или смеси на его основе. Подойдет как новое масло, так и отработанное. Если на создание деревянной опалубки не хватает времени, то используются листы рубероида, которые образуют рулон. Места соединений прошиваются саморезами или строительным степлером.

Внутри опалубка оборудуется армирующим каркасом, для чего используется 4 прутка, вбиваемых в землю. Прутки соприкасаются друг с другом для соединения в 3 местах. Для скрепления используются проволочные перемычки, необходимые для придания объема. Армированный каркас строится при помощи рифленой арматуры из стали или стекловолокна. Диаметр прутка должен составлять 6-10 мм, чего будет достаточно для держания бани. Перед заливкой бутона (смесь песка, щебня, цемента и воды) создается подушка на дне ямы из песка или гравия.

Чтобы избавиться от воздуха в опалубках необходимо удалить его при помощи вибратора или аналогичных инструментов. Иначе пустоты могут стать причиной разрушения сваи.

Бетонная заливка используется, если столбы изготавливаются из кирпича или шлакоблоков. Создание основание из бетона является необходимой процедурой из-за пористости этих материалов. Если не сделать заливку, то через время кирпич начнет разрушаться из-за впитанной из почвы влаги. Столбы возводятся после полного высыхания бетона. Между заливкой и материалом создается прослойка из рубероида для гидроизоляции.

Для облегчения процесса установки столбов, в качестве материала используют трубы диаметром 10-20 см из асбоцемента, чугуна или стали. После установки все труды обрезаются по одной высоте для устранения наклона бани. Трубы усиливаются при помощи бетонного раствора, заливаемого в полое пространство.

Если в качестве опоры используется деревянные столбы, то необходимо позаботиться о гидроизоляции материала. Для этого подойдет отсыпка из щебня или гравия и обработка влагоотталкивающей пропиткой самого материала.

Для каркасной бани, то достаточно незаглубленной конструкции. Таким образом можно уложить на площадку бетонные блоки, залитые бетоном или засыпанные щебнем, после чего их необходимо связать между собой. Для связки используется монолитный ростверк. Если столбы металлические, то они соединяются при помощи сварки. Деревянные столбы – нижними венцами постройки. Обвязка необходима для усиления жесткости конструкции.

На винтовых сваях

Они применяются, в основном, в военном строительстве из-за быстроты монтажа и возможности не использовать специальные механизмы. Стоимость такого типа постройки достаточно низкая.

На настоящий момент, именно благодаря этому аспекту, этот фундамент приобретает все большую популярность в обычном малоэтажном строительстве. Винтовые сваи, по своей сути, являются стальными трубами со сварными наконечниками. Они монтируются сверху с помощью оголовка. Еще одна специфическая характеристика, которую следует отметить — необычайная прочность конструкции и сопротивление значительным нагрузкам.

Варианты столбов для строительства фундамента

При изготовлении опор для бани может использоваться сталь, асбоцемент, бетон, шлакоблоки, древесина и кирпичи. При строительстве частных дач преимущественно выбирают железобетонную заливку. Распространение бетона стало возможным благодаря высокой прочности и долговечности материала. Большинство действующих внешних факторов не влияют на функции и продолжительность эксплуатации опор из бетона.

Если требуется быстро возвести объект, то применяются металлические трубы. Такой метод не потребует установки опалубки. Но из-за того, что сталь подвергается коррозии, необходимо позаботиться о защите свой при помощи водоотталкивающей грунтовки или краски.

Альтернативой являются чугунный или асбоцементные трубы, антикоррозийные свойства которых выше по сравнению с металлическими аналогами. У асбоцемента есть недостаток – материал хрупкий, из-за чего для увеличения прочности в опоры заливается бетонный раствор.

Кирпичи, шлакоблоки и газобетон имеют пористую поверхность, из-за чего вся исходящая влага впитывается с материал и остается внутри. Когда наступает сезон морозов, то жидкость замерзает, превращается в лед и расширяется, из-за чего материал постепенно разрушается. Чтобы не допустить подобного развития событий, такие опоры устанавливаются на бетонном основании, после чего поверхность защищают от влаги при помощи гидроизоляции (олифа, мастика, краска).

Древесина – самый дешевый материал, из которого можно построить фундамент на столбах. Но пористая структура материала заставляет учитывать многие нюансы при строительстве. Использовать можно только лиственницу, дуб или другие породы дерева, отличающиеся повышенной плотностью. Чтобы препятствовать пропитыванию опор влагой, они должны покрываться гидрофобными составами или гидроизоляцией.

Баня на столбчатом фундаменте: устройство и особенности конструкции

Столбчатый фундамент – это конструкция, состоящая из столбов, расположенных по периметру будущей постройки. Они находятся по углам строения, в точках, где проходят внутренние перегородки, и местах со значительной нагрузкой. Обычно столбы располагают на расстоянии 1,5-2 м. Точная величина зависит от материала, из которого будет построена баня. Чем он тяжелее, тем меньше расстояние между столбами.

Чтобы сделать конструкцию более надежной и жесткой, отдельные столбы связывают ростверками, которые в будущем также пригодятся для монтажа цоколя.

Столбчатый фундамент для бани. Видео:

Разметка территории

Чтобы не допустить ошибок во время устройства фундамента, стоит производить все работы поэтапно, уделяя внимание каждому действию. Сначала производятся расчеты и создание чертежа

Лучше всего доверить эту работы специалистам, чтобы не допустить ошибку

Если расчеты будут произведены неверно, фундамент не выдержит нагрузку и строение может деформироваться. Чтобы правильно выполнить все действия, стоит посмотреть видео о том, как создается столбчатый фундамент бани

Лучше всего доверить эту работы специалистам, чтобы не допустить ошибку. Если расчеты будут произведены неверно, фундамент не выдержит нагрузку и строение может деформироваться. Чтобы правильно выполнить все действия, стоит посмотреть видео о том, как создается столбчатый фундамент бани.

После создания чертежа можно приступать к разметке территории. Перенесение чертежа на строительную площадку происходит следующим образом:

Сначала происходит выравнивание площадки. Создавать абсолютно ровную поверхность не обязательно. Но перепады высоты лучше сделать незначительными. Сделать это можно как при помощи строительной техники, так и вручную. После этого в землю вбиваются колышки. Они размещаются в местах, где будут находиться угловые опоры строения. Сначала вбивается два колышка, расстояние между которыми равно ширине устанавливаемого столба. После этого на противоположной стороне устанавливается еще два. Между ними натягиваются шнуры. Таким образом создается разметка внешнего периметра будущего строения. Аналогично устанавливаются колышки и в других местах. В местах, где шнуры пересекаются и образовывают квадраты, будут устанавливаться опоры фундамента. После этого согласно разметке создается несколько ям. Их глубина определяется глубиной промерзания почвы и весом строения

Важно учитывать, что столбы должны быть равномерно распределены под баней, чтобы на каждый из них действовала одинаковая нагрузка. Если между соседними опорами расстояние получилось более 2 метров, между ними стоит установить еще один столб. Глубина всех создаваемых ям должна быть одинаковой

Глубина всех создаваемых ям должна быть одинаковой.

Самостоятельное изготовление блоков для столбчатого основания

При малом бюджете строительства или при возведении незначительных построек использование блоков 20*20*40 см заводского изготовления становится экономически невыгодным. В этом случае можно изготовить блоки своими руками. Для работы понадобятся:

• Специальная форма.
• Погружная виброустановка или простая лопаточка.
• Песчано-цементный раствор.

Технология изготовления блоков заключается в следующем:

Блоки для столбчатого фундамента

Таким образом, возведение столбчатого фундамента из блоков определенного размера доступно всем. Главное — провести правильные расчеты и соблюдать рекомендации специалистов.

Характерные особенности столбчатого фундамента

Конструктивно основание этого типа состоит из заглубленных в грунт опор. Устройство столбчатого фундамента выполняется на глубину не более 1,5 м, но средний показатель редко превышает 0,5-0,7 м. Над уровнем земли опорные столбы обычно выступают на 0,2-0,5 м.

Опоры монтируются под всеми углами строения, а также в местах примыкания внутренних несущих стен и перегородок. Под участками длиной более 3-3,5 м устанавливаются дополнительные столбы. Стандартное расстояние между соседними опорами составляет от 1,5 до 3 м и определяется в зависимости от типа грунта, общим весом строения и предполагаемыми нагрузками.

Фото 1. Небольшой домик, построенный на столбчатом фундаменте

Однако опорный фундамент состоит не только из столбов. Другим его конструктивным элементом является ростверк, который обеспечивает равномерное распределение нагрузок на грунтовое основание.

Так, столбчатый фундамент для каркасного дома может сооружаться с обвязкой из бруса или бревна. Для более тяжелых строений ростверк, как правило, делается из стальных двутавровых балок или швеллеров. Но чаще застройщики отдают предпочтение монолитной железобетонной ленте, сооружаемой поверх опорных столбов. Это обусловлено более высокой несущей способностью и капитальностью подобной конструкции.

Рисунок 2. Конструкция каркасного строения на столбчатом основании

Технология монтажа пола в парилке разных типов бань

Баня на ленточном фундаменте

Устройство пола в парной бани, построенной на ленточном основании, осуществляется заливкой бетонного раствора. Черновой пол ограничен цоколем фундамента и не связан жестко с коробкой бани.

Водосток монтируется на этапе закладки фундамента. Способ организации водосточной системы обусловлен характеристиками грунта.

Если баня построена на участке с песчанистым грунтом, функции дренажа отводятся песку: он легко пропускает воду, и не позволяет ей застаиваться в одном месте. В цоколе следует предусмотреть технологические отверстия для вентиляции подпола.

Другие виды грунта требуют сооружения прямого водостока. Водоотводная труба проходит под наклоном через цоколь и врезается в выгребную яму или в канализационную магистраль.

Плитный фундамент для бани

Применяется на любых грунтах, в том числе на плывунах и торфяниках, при высоком уровне грунтовых вод. Не даёт усадку, стоек к морозному пучению. Но применять этот тип на крепких устойчивых почвах не имеет смысла.

Представляет собой железобетонную плиту на искусственно созданном основании. Это «плавающая» конструкция: подвижки грунта при замерзании-оттаивании происходят вместе с плитой.

Заливка фундамента под баню в виде плиты позволяет расположить его над поверхностью грунта, при этом сама плита будет играть роль цоколя. Если разместить её ниже точки промерзания, это будет пол подвала, утопить в грунт – будет полуподвал.

На слабых грунтах песчано-гравийная подушка обязательна. Если грунтовые воды близки к поверхности, сначала засыпают щебень, затем песок слоем по 10 см. Их трамбуют и разделяют – во избежание смешивания – геотекстилем.

На большеразмерных фундаментах для большей жёсткости рекомендуется 10-сантиметровый слой тощего бетона. Подушку закрывают гидроизоляционными материалами не менее чем в 2 слоя.

Плита имеет толщину до 25 см. В зависимости от этого формируют арматурный (d 10-16 мм) каркас так, чтобы он был полностью скрыт в бетоне. Стержни вяжут или сваривают.

После этого собирают опалубку и производят заливку бетоном М300 с водопроницаемостью не менее W8 и морозостойкостью F200. Выравнивают бетон по заранее установленным маякам: горизонтальность можно обеспечить только так.

Выдерживают бетон под плёнкой не менее 2 недель с проливом в течение первой недели.

В последнее время в коттеджном строительстве получил распространение такой вид, как утеплённая шведская плита. По песчано-гравийной основе укладывается жёсткий утеплитель толщиной до 200 мм. В местах опирания стен и перегородок его толщина – до 100 мм. Если в бане планируется тёплый пол, то такая конструкция себя оправдает.

Недостатки: высокая стоимость и трудоёмкость. Невозможность заливки на склонах: плита может съехать вместе с баней.

Баня на Руси

Скифские и сарматские племена, кочевавшие в глубокой древности на землях современных восточных славян, пользовались походными банями. На Руси упоминания о банях известны с первого века нашей эры, а бани «по-чёрному» топились ещё две тысячи лет назад и ранее. Для русского человека баня ассоциируется не только с чистотой, но и со здоровьем, бодростью, долголетием.

Несомненно, баня и потенция связаны между собой. Но почему же все эти тысячелетия мужчины разных стран и народов упорно становились импотентами, регулярно посещая столь вредные для их мужской силы бани? И почему человечество до сих пор не вымерло от банного бесплодия?

Устройство ростверка

Каким должен быть столбчатый фундамент для дома? Для предотвращения смещения системы в горизонтальной плоскости понадобится использовать обвязочные балки (ростверк).

Это позволит предотвратить опрокидывание строения. Ростверк позволит распределиться нагрузке. И она будет равномерно воздействовать на каждую из опор. Это и позволит повысить устойчивость здания и его сопротивляемость к разрушению.

Как сделать обвязку столбчатого фундамента из бетона? Рассмотрим пошаговую инструкцию выполнения таких работ:

1. Устанавливаем опалубку. Она должна быть сплошной и располагаться по всему периметру будущего строения.
2. Засыпаем опалубку песком, который сверху застилаем полиэтиленом.
3. Собираем и устанавливаем арматурный каркас. Для него следует взять пруток, диаметр которого находится в пределах 12-14 мм.
4. Непрерывно заливаем ростверк бетоном, удаляя из него вибратором пузырьки воздуха.
5. Снимаем опалубку. Сделать это необходимо после полного схватывания бетона.
6. Убираем из-под ростверка песок.

Устройство столбчатого фундамента

Как можно догадаться из названия, рассматриваемый вид фундамента состоит из столбов. Они образуют опорную сеть, проходящую в местах возведения несущих стен. На опору монтируется обвязка.

Опоры устанавливают в точках, где создается наибольшее давление. Это могут быть угловые зоны, места стыковки стен, длинные пролеты. Промежутки между опорными элементами, а также размер сечения этих элементов определяют путем вычисления.

Принимают во внимание материал столбов, а также тип конструкции и массу будущего каркасного дома. Чаще всего строители делают расстояние между опорами 150-200 см

В качестве материала выбирают столбы круглого (диаметр 20-25 см) и прямоугольного (25-40*25-40 см) сечения. Длина надземной части столбчатого фундамента должна составлять не менее 0,5 м. Подземная зависит от уровня глубины закапывания опоры.

Наружная часть опорных столбов должна располагаться в единой плоскости. Особенно это касается ситуаций, когда основание не дополняют ростверком. В таком случае обвязку крепят напрямую на опоры.

Верхние точки опор должны быть на одном уровне. Контроль выполняют при помощи уровнемера или лазерного нивелира. После монтажа столбов проводится контрольная проверка. Если какой-либо из элементов установлен неровно, то необходимо провести коррекцию.

Рекомендации по строительству фундамента из асбестовых труб

Другим не менее популярным и сравнительно дешевым вариантом сооружения фундамента под баню, террасу или легкую конструкцию дома является заливка столбов, в качестве опалубки для которых используются трубы из асбеста. Их диаметр подбирается в зависимости от необходимой несущей способности. Так, если под возведение легких построек достаточно порядка 15 см, то для строительства дома из бруса или бревна необходимо делать более массивные опоры – вплоть до 30 см.

Краткая инструкция по сооружению столбчатого фундамента из асбестовых труб своими руками выглядит следующим образом:

Как и в описанном выше случае, прежде всего выполняется расчистка площадки от мусора, удаляется весь дерн, всевозможные насаждения, а также убираются фундаменты старых строений, если они имеются.
Размечается контур основания

При этом важно контролировать перпендикулярность смежных сторон – как правило, все здания имеют форму прямоугольника. С этой целью достаточно при помощи веревки проверить равенство диагоналей

Все шнуры закрепляются на колышках на том уровне, до которого будут подниматься опоры. Весь контур должен составлять одну горизонтальную плоскость, что без труда можно проверить строительным уровнем или воспользовавшись нивелиром.
При помощи ручного бура в местах установки столбов проделываются ямки. В случаях, когда необходима установка опор ниже глубины промерзания грунта, используют спецтехнику. Внизу скважины часто делается уширение с использованием специального бура ТИСЭ. Диаметр ям должен несколько превышать размер труб из асбеста. Глубину рассчитывают с учетом выполнения подушки из песка и гравия – ее высота должна быть около 20.
После того, как лунки под столбы основания будут готовы, осуществляется засыпка и уплотнение песчаной подушки, которая в процессе трамбовки обильно смачивается водой.
Далее на дно укладывается слой рулонной гидроизоляции, предотвращающей утечку воды в песок из заливаемого раствора.
Трубы устанавливаются строго вертикально на высоту, несколько превышающую уровень заливки. В таком положении их следует надежно зафиксировать, например, при помощи брусков. Для обеспечения надежной гидроизоляции при высоком уровне грунтовых вод важно обработать часть труб, находящуюся в грунте, полимерным или битумным составом.
Заранее приготовленный раствор заливается на треть высоты труб, после чего они приподнимаются на 10 см, чтобы цемент растекся по дну лунок. На этом работы приостанавливаются до полного затвердевания смеси. Такие основания создаются с той целью, чтобы будущий столбчатый фундамент смог противостоять выталкивающим силам со стороны грунта во время сезонного пучения.
После полного застывания бетонной основы, на что понадобится порядка 3-х недель, трубы вкруговую засыпаются песком. Его нужно тщательно утрамбовать, обильно смачивая водой.
Все трубы обрезаются до нужного уровня. Затем внутрь опалубки вставляются каркасы, скрепленные вязальной проволокой и состоящие из 4-х вертикальных прутков арматуры диаметром от 10 до 14 мм. Нижние концы желательно сгибать буквой Г для того, чтобы сформировать пятку. При возведении свайно-ростверковой конструкции фундамента необходимо, чтобы каркасы выступали над уровнем столбов примерно на 10 см. В том случае, если на столбчатое основание будет укладываться обвязка из бруса, арматура опускается несколько ниже верхнего края трубной опалубки.
На заключительном этапе заранее обрезанные до нужной высоты асбестовые трубы до краев заполняются раствором. При этом смесь следует периодически через каждые 15 – 20 см см высоты прессовать для удаления воздушных пузырьков.

После заливки столбчатый фундамент должен простоять хотя бы пару дней, после чего можно будет приступать к возведению стен. Без нагрузки оставлять фундамент на длительный срок не рекомендуется. После вспучивания почвы столбы могут покоситься или приподняться, в результате чего придется потратить немало времени на исправление ситуации.

Технология возведения

Технология, по которой проводят установку столбчатого фундамента на блоках 20х20х40, предусматривает такие шаги:

Давайте рассмотрим отдельные этапы.

Подготовка к укладке

На этапе подготовки следует выполнить следующие работы:

Когда все будет окончено, можно приступить к земляным работам.

Установка опор

Монтаж производят по такому алгоритму:

• Сделайте полушку из щебня и песка.
• Обязательно увлажните ее и после утрамбуйте.
• Теперь можно заняться кладкой блоков поверх цементного раствора.
• Обязательно следите за правильностью кладки.
• Стыковые швы затрите.

Теперь можно вводить опоры до нужной высоты над нулевой отметкой.

Гидроизоляция

Для осуществления работ по гидроизоляции можно:

• Обмазывать поверхности фундамента составом битума.
• Защитить стенки основание рубероидом (листовым).

Оплошности при строительстве

Непрофессионалы в области строительства допускают ошибки при возведении основания бани. Явным дефектом столбчатой основы является неравномерность его проседания. Это может возникнуть, если расчеты глубины закладки фундамента проведены неправильно. Проседает основа и при неодинаковой нагрузке на опоры платформы.

Специалисты не рекомендуют делать фундамент, отличный от основания общего объекта. Опоры основания должны иметь одинаковую величину заглубления.

Дилетанты могут не учесть при работах особенности местности, однако, глубина промерзания и высота грунтовых вод очень важна.

Столбчатый фундамент для бани или свайный: определимся

Столбчатый фундамент для бани — это зачастую самое бюджетное решение: ряды столбов, размещенных на пересечении узлов. Столбы размещаются там, где имеются несущие стены строения, по углам и там, где они пересекаются. Если внутри здания есть перегородки или другие массивные конструкции, которые могут оказать дополнительную нагрузку на фундамент, то под ними следует также установить дополнительные столбы.

Если уж приходится выбирать между свайным или столбчатым фундаментом, то по простоте исполнения стоит выбрать столбчатый. Но это утверждение справедливо только в том случае, когда грунт достаточно прочен, то есть не является болотом или глиноземом, в котором много воды.

Также таким фундаментом стоит воспользоваться тогда, когда масса здания невелика, иначе постройка «поплывет». Столбчатый фундамент еще называют свайным, но тут есть некоторое отличие. Дело в том, что свайные фундаменты используют для больших, массивных, многоэтажных зданий, возводимых на глубоких слабых грунтах (песчаных или просадочных), с использованием новейших современных технологий и привлечением тяжелой техники, что совсем нецелесообразно для обычной домашней бани.

Свайный фундамент – те же столбы, только более массивные. Причем сваи заглубляют на большую глубину – до и больше 5 метров. Столбы опираются своим основанием на подошву, а у свай дополнительно работают еще и боковые поверхности. Сечение сваи меньше сечения столба. Кроме того, различны и области применения — свайные фундаменты используют на грунтах с плохими характеристиками. Подробнее про свайные фундаменты рекомендуем почитать в другой статье.

Столбчатый фундамент из труб

Достоинства трубчатой конструкции:

• материал для изготовления легко режется болгаркой на заготовки требуемой длины;
• подготовленные части быстро размещаются в почве, формируя основу под баню.

Главные этапы работ:

• Бурение скважин, диаметр которых превышает размер труб на 50 мм.
• Погружение труб в скважины с контролем вертикальности положения.

Одним из наиболее распространенных материалов, применяемых при строительстве столбчатого фундаментного основания при возведении бани, являются различные типы труб

• Заполнение свободного пространства с внешней стороны труб почвой и уплотнение.
• Приготовление бетона и заливка его на 30% общей высоты.
• Приподнимание трубчатой оболочки для заполнения основы скважины и формирования подушки.
• Постепенное заполнение бетоном трубы и вибрационное уплотнение.
• Погружение арматурных прутьев, повышающих надежность.

Почему именно монолит?

Из всех основ, именно монолитный фундамент более подходит для каркасной бани. Почему? Этому есть несколько объяснений.

• Единая плита, залитая по всем технологическим нормам, способна выдерживать большие нагрузки, которыми, кстати, каркасная баня не выделяется.
• За счет арматурного усиления и использования бетона, приготовленного строго по технологии, такой фундамент отличается долговечностью.
• Высокая степень устойчивости даже на неспокойных грунтах.
• Монолитная плита используется в качестве чернового пола, и на нее без предварительной подготовки можно укладывать кафельную плитку.

При соблюдении всех технологических норм заливки монолитного фундамента, каркасная баня простоит максимально долго, даже в регионах с резкими колебаниями температуры. Не повлияют на качество сборки даже плавающие грунты. Небольшие деформационные движения также не скажутся на целостности конструкции.

Основные принципы возведения

В зависимости от высоты погружения столбов в землю фундамент может быть:

• мелкозаглубленный;
• заглубленный;
• незаглубленный.

Для бани в большинстве случаев подходят первые два вида оснований.

Мелкозаглубленное основание

В данном случае все компоненты платформы сформированы в единую прочную структуру, чувствительную к любому искажению грунта. Структура равномерно направляет нагрузку по всей поверхности основы. Опоры соединяются цельным ростверком из железобетона или металлическими отъемами.

Мелкозаглубленный фундамент может иметь незначительный подъем основы, при этом деформация по уровню не допускается выше допустимых расчетов, которые используются в строительном деле, и от которых напрямую зависит конструкция постройки.

Все вычисления для основы при неглубоком заложении проводятся таким же образом, как и в случае с другими типами фундамента.

Внимание! В основе вычислений лежит качество почвы и предполагаемая нагрузка на основу бани. Особое отношение в этом случае к расчету размеров фундамента, обеспечивающих устойчивость на изгиб

Заглубленное основание

Этот вид подошвы отличается глубиной заложения столбов и напрямую зависит от величины промерзания почвы. В основном эта глубина превышает 0,4 метра. Сами стадии такие же, как и при основании малого заложения.

Выкопать ямы можно механическим или бензинным буром, либо специализированной машиной. В последнем случае придется обратиться за помощью в строительные фирмы.

Несмотря на небольшие объемы конструкции и сравнительно малый вес, на пучинистых грунтах лучше устанавливать опоры ниже точки промерзания земли. В противном случае, при перепадах температуры фундамент может «гулять».
