Столбчатый фундамент под беседку своими руками пошаговая инструкция

Еще на этапе проектирования летней постройки стоит особое внимание уделить типу основания, ведь оно играет ключевую роль в сроке эксплуатации и надежности конструкции. Оптимальным вариантом для легких по весу сооружений считается столбчатый вид фундамента. Помимо беседки он отлично подойдет для строительства бани, гаража, перголы, террасы, беседки, хозблока, каркасного дома или строения из бруса.

Преимущества и недостатки

Стандартный вид столбчатого фундамента – это нужное количество столбов из бетона, вкопанных в грунт на расстоянии до 3 м между собой. Верхние края опор обвязываются деревом, железобетоном. Допускается использование метода заливки бетона. Применяется в регионах с устойчивыми грунтами.

Пользователи часто ищут:

• Сооружение ленточного фундамента
• Возводим кирпичный фундамент для беседки

Среди основных преимуществ стоит выделить:

1. Сжатые сроки создания.
2. Отсутствие необходимости сильно углублять фундамент.
3. Такое основание можно построить вручную за пару дней, не привлекая стороннюю помощь и спецтехнику.
4. Экономный расход материалов.
5. Отсутствие необходимости в серьезной гидро- или теплоизоляции.
6. Недорогая стоимость в сравнении с другими типами оснований.

А вот недостаток такого фундамента в том, что он подойдет для сооружений с объемным весом не более 1000 кг/м³.

Чаще используется он под деревянные, металлические или кирпичные беседки. В последнем случае поверх столбов заливается ростверк (цельная лента из бетона).

Не рекомендуется формировать фундамент из газобетона (газоблоки), силикатного кирпича, шлакоблока. Эти виды сырья не переносят повышенную влажность, поэтому срок службы постройки с таким фундаментом составит всего несколько лет. В дальнейшем столбы начнут давать трещины и будут перекашиваться.

Какой материал выбрать?

Чтобы получить надежное основание для беседки необходимо приобрести подходящий тип материала. К таковым стоит отнести:

1. Кирпич. Станет правильным решением на сухом песчаном грунте, где грунтовые воды залегают достаточно низко. Кирпичные стойки обладают хорошей несущей способностью, поэтому подойдут для любых хозпостроек. Их высота будет зависеть от климатических особенностей региона (насколько сильно промерзает грунт зимой) и общей величины основания, указанной в чертеже. Срок службы может составлять до 100 лет.
2. ФБС. Подготовка и заливка такого основания занимает не более 2 дней. Стандартный размер блока 20х20х40 см. Чтобы его сделать, не нужно ждать полного высыхания раствора из бетона. Продолжить работу можно уже спустя сутки после его заливки.
3. Дерево. Подготовка такого фундамента включает обязательную обработку бревен антисептиками и обжиг. Однако из-за низкой несущей способности, неустойчивости к действию грунтовых вод этот вид материала редко используется как основной.
4. Монолитный бетон. Для такого фундамента важно выполнить крепление опалубки из деревянных досок, при этом зафиксировать внутри ее каркас из арматуры и заполнить бетоном. Чтобы продлить срок эксплуатации конструкции для основания этого вида, необходимо сделать подушку из щебня с песком, которая уплотнит положение опор и предотвратит их выталкивание из земли при сильном морозе, усадке беседки.
5. Пенобетон. Получил широкую популярность благодаря невысокой стоимости и скорости создания. Однако фундамент из пеноблоков требует особого внимания, поскольку неустойчив к излишней влажности, как и шлакоблочный материал. Для него непременно нужно создать надежную тепло- и гидроизоляцию. В роли последней выступает подушка из песка и гравия, для внешней части подойдет рубероид с битумной мастикой. Не рекомендуется применять на пучинистом грунте.
6. Трубы из асбеста. Построить такую основу можно быстро и дешево. Отличное решение для рыхлого, подвижного грунта. Трубы наполняют раствором бетона и армируют прутьями проволоки диаметром не более 12 мм.
7. Стальные трубы. К использованию подойдут трубы, толщина стенок которых составляет от 4 мм и выше. Перед применением следует покрыть грунтовкой по металлу, которая защитит от коррозии. Среди всех типов материала обладают наибольшей несущей способностью. Такой фундамент с легкостью выдержит беседку с массивной печкой, мангалом или барбекю.

Аналогом последнего вида могут быть пластиковые трубы. В редких случаях для фундамента может использоваться натуральный камень, но его укладка  — трудоемкий процесс и занимает немало времени.

Проведение расчетов: количество столбов, глубина залегания

Важной величиной столбчатого фундамента для беседки считается его глубина. Она зависит от вида материала, параметров конструкции и свойств почвы на обрабатываемом участке.

В зависимости от полученного показателя основание бывает:

1. Незаглубленное. Столбы полностью располагаются на поверхности почвы. Для надежности под ними снимают верхний слой грунта, делают подушку из песка и щебня.
2. Мелкозаглубленное. Глубина опор составляет 35–75 см от уровня почвы.
3. Заглубленное. Столбы устанавливают таким образом, чтобы их глубина была ниже промерзания грунта (от 2 м и больше).

В отдельных случаях глубина фундамента в разных местах участка может отличаться, тогда за основу берется максимальная цифра глубины.

Количество опор определяется параметрами: размером и весом беседки.

В обязательном порядке столбы располагают под несущими балками, в углах, по центру, на пересечении стен, под печкой (если таковая предусмотрена).

Расстояние между ними может колебаться в пределах от 1,5 до 3 м. По высоте опоры должны быть выше уровня земли хотя бы на 30 см. А чтобы в итоге получилась цельная конструкция основания, нужно не забыть сделать ростверк.

Точность расчетов обеспечит использование компьютерной программы «Фундамент» или ее аналогов. Поэтому для работы следует заранее подготовить такие данные:

• месторасположение конструкции;
• глубину залегания столбов;
• примерный вес постройки, включая элементы декора;
• тип и особенности грунта;
• глубину грунтовых вод;
• уровень промерзания почвы;
• показатели температуры зимой;
• общий вес фундамента;
• возможную климатическую нагрузку (скорость ветра, объем снега).

Результатом проведенных расчетов станет определение несущей способности, размера, площади сечения, необходимого количества столбов.

Цены строительных компаний

Если финансовые ресурсы позволяют, то установку фундамента и создание всей конструкции можно заказать в одной из строительных фирм. Специалисты выполнят работы в соответствии с проектом беседки, предоставляя гарантию на свои услуги.

Ценовой диапазон в разных городах может существенно отличаться. Так, за 1 м³ столбчатого фундамента в Москве придется отдать от 25 тысяч рублей. И это при условии ровного неподвижного грунта. Если же глубина столбов будет разной, то стоимость 1 м³ увеличится сразу вдвое. В Киеве заливка такого типа основания составит от 3000 гривен за 1 м³.

Помимо этого, по желанию заказчика, прораб бесплатно выезжает на объект, проводит необходимые замеры и расчеты, составляет смету расходов, благодаря чему потребитель может выбрать наиболее выгодный для него вариант сотрудничества.

Пошаговая инструкция по созданию фундамента своими руками

Для самостоятельного строительства столбчатого фундамента нужно заранее подготовить необходимые материалы. Среди них:

• песок,
• щебень,
• кирпич,
• арматура,
• деревянные доски, бруски для опалубки,
• анкеры, кронштейны,
• бетон,
• рубероид.

Участок очищают от мусора, растительности. Выравнивают поверхность. Далее порядок работ выглядит следующим образом:

1. Проводится разметка мест под опоры.
2. По углам будущей конструкции роют ямы под столбы, глубиной 50-70 см, шириной стен 30-40 см. Расстояние между ними может колебаться от 1,5 до 2 м. Все зависит от размеров беседки.
3. На дно засыпается слой щебня, затем песка высотой – 20 см.
4. Сверху укладывается кусок рубероида.
5. Выполняется заливка бетона на уровне 10 см.
6. Смеси нужно дать пару дней для застывания.
7. Начинается кладка. На слой цементного раствора укладывают рядом 2 кирпича. Сверху них вновь наносят раствор и кладут новую пару кирпичей перпендикулярно первым.

Средняя высота столба должна составлять до 50 см над поверхностью грунта. Для постройки размерами 3х3, 4х5 метра достаточно будет 4-6 столбов.

После завершения кладки столбов крепится первый венец и начинается создание основой части конструкции.

Таким образом, приложив немного усилий, можно возвести фундамент для беседки своими руками, качество и надежность которой не будет оставлять сомнений и сэкономит ваши денежные средства.

Беседка является традиционным украшением любого городского или дачного участка. Поэтому, производя планировку территории, для нее обычно определяют место сразу после того, как будет отведен участок для возведения самого дома.

Для беседки обычно выделяется самый уютный уголок участка, так как в ней проводятся свободные часы отдыха, в которые приятно посидеть на свежем воздухе, за накрытым столом с друзьями или членами семьи. Кроме того, беседка является одним из ключевых элементов ландшафтного дизайна. Поэтому стоит тщательно заранее продумать, из какого материала она будет возведена. В зависимости от этого выбора определяется и конструкция фундамента под эту постройку, а также опалубка для его заливки.

Беседки обычно не бывают излишне массивными, так что под них нет особого смысла заливать сплошную ленту или монолитную плиту. Самым распространенным вариантом основания в данном случае является столбчатый фундамент. И возвести его поможет колонная опалубка для беседки.

Какие типы опалубки применяются для столбчатых фундаментов

Столбчатые фундаменты используются в качестве основы не только для беседок, но и для других построек, не отличающихся массивностью и большим создаваемым давлением на грунт.

Столбы такого фундамента могут иметь разную форму в сечении: квадратную или прямоугольную, круглую или даже иногда — многоугольную.

Чаще всего столбы-колонны, особенно под установку беседки, имеют круглую или квадратную форму сечения. И только в редких случаях, как правило, вызванных каким-либо оригинальным дизайнерским решением, колоннам фундамента может придаваться многоугольная, можно сказать — нестандартная форма.

Сами колонны бывают сборными, например, выложенными из кирпича или блоков. Но все же чаще практикуется создание монолитных столбов, уходящих нижней своей частью в грунт и выступающих сверху на нужную высоту, для дальнейшего монтажа обвязки или нижнего венечного бруса. И если планируется полностью все элементы фундамента изготовить из бетона, то без обустройства опалубки для заливки раствора — никак не обойтись. Именно с ее помощью и формируется задуманная форма столбов фундамента с требуемым размером сечения.

При постройке столбчатых фундаментов для работы могут быть использованы три типа опалубок.

Многоразовые съемные опалубки

Многоразовые опалубки, то есть разборные, скрепляемые в разных комбинациях. Они могут быть применены для возведения различных видов колонн. Причем, одну опалубку можно использовать для возведения нескольких столбов фундамента, если позволяет время.

Для изготовления многоразовой разборной опалубки используются разные материалы. Чтобы с такими конструкциями было удобно работать, а также транспортировать их с места на место, рекомендуется выбирать материалы, обладающие небольшой массой.

Итак, многоразовые опалубки могут быть сделаны из следующих материалов:

— Доски, из которых сбиваются щиты необходимого размера. Эти щиты могут временно скрепляться между собой с помощью саморезов, гвоздей, специальных скруток, и все это обычно усиливается распорками. Последний способ фиксации (показанный на иллюстрации) может быть применен в том случае, если вырытый котлован имеет стенки из прочного грунта.

Опалубку, построенную из досок, называют щитовой конструкцией.

— Сходная конструкция — опалубка из фанеры толщиной в 12÷15 мм. Этот вариант сборной емкости для заливки бетона можно изготовить гораздо быстрее, нежели дощатые щиты. Да и работать с такой опалубкой намного проще, так как она будет иметь намного меньше щелей.

Цены на беседки

Беседка

— Металлическая съемная опалубка чаще всего применяется в условиях промышленного строительства или при постройке крупных массивных домов. В последнее время появились возможности аренды таких конструкций, однако, при возведении беседки вполне можно обойтись более доступными по цене и лёгкими вариантами.

— Разборные пластиковые готовые опалубки для колонн — сродни металлическим, но только значительно легче. Правда, поговаривают об их недостаточной надежности. Впрочем, немало и очень положительных отзывов.

Чтобы собрать такую опалубку, необходимо будет пригласить специалистов. Работать с этим материалом необходимо осторожно, применяя специальные инструменты, поэтому без профессиональных мастеров обычно не обходится. Пластиковые опалубки обычно арендуют в строительных организациях.

Удобство таких систем заключается в том что многие блоки являются универсальными, позволяющими задавать нужные размеры сечения прямоугольных колонн в определённом диапазоне. Скрепление деталей блока проводится специальными замками, а для большей надежности противоположные бортики еще и стягиваются шкворнями из арматуры, которые фиксируются с помощью специальных шайб. После заливки и застывания бетона, эти отрезки арматуры остается в монолите и служат для повышения прочности столбов фундамента.

Сборные многоразовые конструкции удобны также тем, что из них можно формировать опалубки для столбов разной высоты, что является оптимальным вариантом в том случае, если планируется установить беседку на склоне.

Впрочем, и пластиковая разборная опалубка в масштабе строительства обычной беседки также видится большим излишеством.

Дощатые щиты или фанера могут быть использованы для обустройства столбчатого фундамента, если планируется сделать столбы квадратными или прямоугольными в сечении. Для круглых в сечении опор используются другие доступные способы создания формы под бетонный раствор.

Одноразовые опалубки

Одноразовые опалубки с фиксированной формой и размером сечения. Применение таких приспособлений является, пожалуй, самым удобным и простым способом заливки.

— В качестве одноразовой конструкции используются специально изготавливаемые для этой цели цилиндры из прочного картона или пластика, толщиной от 3 до 22 мм. Диаметр картонных труб может варьироваться от 110 до 1250 мм, а длина таких форм — достигать 12000 мм. При этом такая опалубка не отличается большим весом. Так, один погонный метр картонной опалубки, имеющий самый большой диаметр и самую большую толщину стенок, составляет 40 кг.

Цены на обрезную доску для опалубки

обрезная доска

Цилиндры не имеют продольного соединительного шва, так как картон, формирующий стенки, навивается по спирали. Это придает таким изделиям требуемую устойчивость к направленной изнутри нагрузке.

Внутренняя поверхность подобных цилиндров пропитывается водоотталкивающими веществами. Эта мера не позволяет воде из свежезалитого раствора впитаться в картон или просочиться наружу, и дает возможность бетону созревать и набирать прочность в естественных, наиболее благоприятных условиях.

Приобретением таких опалубочных цилиндров необходимого диаметра можно избавить себя от излишних работ по сборке и разборке многоразовой конструкции, гарантированно избежать протечек воды из раствора, а кроме того – еще и обеспечить весьма надежную гидроизоляцию заглубленной части фундаментных столбов (свай).

Если есть необходимость отдельные столбы фундамента поднять выше других, то картонная опалубка поможет и в этом случае. Поднятую над поверхностью грунта часть трубы временно закрепляют с помощью растяжек или подпорок. Сами цилиндры легко поддаются резке в нужный размер с помощью самых простых инструментов – например, той же ручной ножовки.

Если такая опалубка применяется для постройки колонн, расположенных выше уровня земли, то после окончательного отвердевания бетона надземная часть картонных стенок срезается.

Необходимо отметить, что в последнее время в строительных магазинах можно найти не только цилиндрическую, но и квадратную в сечении картонную колонную опалубку необходимых размеров.

— Еще одним вариантом одноразовой опалубки может стать обычный рубероид, из которого сворачивается цилиндр и укладывается в подготовленную для заливки скважину необходимого диаметра. Минусом подобного способа обустройства фундамента является то, что такие столбики весьма проблематично поднять на значительную высоту над уровнем земли. Просто рубероидная трубка, в силу с особенностей самого материала и непрочности «конструкции», не способна будет справиться с прилагаемой изнутри распирающей нагрузкой – тяжесть бетонного раствора вызовет или деформацию, или даже разрыв стенки.

Цены на фанеру для опалубки

опалубочная фанера

Однако, этот способ обустройства опалубки отлично подойдет для фундамента беседки, устанавливаемой на ровном месте. Обычно в таких случаях столбы будут подниматься выше грунта на небольшую высоту, а основная часть фундамента будет расположена ниже поверхности земли. В этом случае рубероид станет хорошей защитой для бетонных столбов от почвенной влаги, так как этот материал традиционно используется в качестве весьма эффективной и долговечной гидроизоляции.

Несъемная опалубка

Несъемная опалубка — этот вид изделий, определяющий форму опор будущего фундамента, становится емкостью для заливки в неё бетона. Благодаря этому поверхности столбов будут иметь внешнюю защиту в течение всего периода эксплуатации.

— В принципе, сложно разделить эту разновидность от рассмотренной выше, одноразовой. Так, к подобному типу вполне можно отнести и рубероид, свернутый нужным образом. Но все же чаще такой подход подразумевает использование различных изделий необходимой длины и формы — это могут быть, например, асбестовые или пластиковые трубы, или даже полая («колодезная») кирпичная кладка.

— Нередко применяются и иные подручные материалы. Из них можно вспомнить, например, обычные старые покрышки от легкового автомобиля, которые скрепляются между собой.

Правильно установленные и зафиксированные между собой покрышки будут отличной надежной и долговечной опалубкой, которая сохранит бетон от влаги и других внешних воздействий. Кроме того, ширина таких бетонных столбов, да еще и заключенных в резиновую «оболочку», имеет достаточный диаметр для того, чтобы на них можно было разместить и закрепить мощные балки нижней обвязки строения, но при этом за счет большой площади высокого давления на грунт не будет.

— Кирпичный вариант опалубки тоже удобен для возведения, особенно в тех случаях, если у мастера есть опыт кладочной работы. Такой способ обустройства колонного фундамента подойдет не только для постройки беседки, но и для возведения более массивных сооружений – его нередко используют при строительстве дачных домов.

В этом варианте, как и в других случаях, внутри кирпичной конструкции столба остается пустое пространство, которое вначале армируется, а затем заливается бетонным раствором.

На показанной выше иллюстрации приведен пример одного из вариантов обустройства опоры кирпичного столбчатого фундамента. Как видно, в нем предусмотрено расширение столба в верхней опорной его части. В этом случае бетонный армированный столб, после застывания раствора, будет служить надежным опорным стержнем для всей конструкции, а кирпичная оболочка станет для него хорошей защитой от грунтовой влаги.

Достаточно удобно использовать для опалубки и цементно-асбестовые трубы. Их устанавливают в заранее подготовленные скважины и закрепляют, при необходимости, в вертикальном положении с помощью распорок. После этого в полость трубы укладывается арматурный каркас, и затем заливается доверху бетонный раствор.

Как правило, чтобы создать основу для постройки легкой беседки используется малозаглубленный фундамент, уходящий в грунт всего на 400÷500 мм. Однако, выбирая столбчатое основание под строение, нельзя забывать и о показателе глубины промерзания грунта в конкретном регионе. Любой фундамент, кроме плитного, желательно располагать так, чтобы он опирался на слои грунта ниже этой отметки – иначе морозное вспучивание может сделать свое «черное дело». Кроме этого, учитывается и состав грунта на участке, где планируется производить работы – особо уязвимыми в этом плане являются переувлажненные глинистые грунты. Поэтому, нередко приходится заглублять фундамент до уровня 1100÷1200 мм ниже поверхности.

Цены на цемент

цемент

Этапы выполнения работ по обустройству столбчатого фундамента под беседку

Весь процесс обустройства фундамента под беседку осуществляется поэтапно. Он включает следующие основные операции:

• Определение места и размера площадки, выделяемой под строительство, очистка намеченной территории.
• Определение качества грунта и ровности площадки.
• Составление проекта и чертежа будущего фундамента с учетом глубины промерзания почвы.
• Разметка расположения столбов на местности.
• Выкапывание котлованов или бурение скважин под установку колонн фундамента.
• Обустройство дна котлованов или скважин.
• Установка опалубки под столбы.
• Армирование колонн.
• Заливка бетона в установленную опалубку.
• При использовании многоразовой опалубки – проведение ее демонтажа.

Теперь обо всех этих этапах работ – более подробно..

• Первым шагом стоит определить зону, где будет расположена беседка. В связи с тем, что это строение обычно становится местом для отдыха, где будут проходить домашние мероприятия с чаепитием, то неразумно возводить его слишком далеко от дома. Иначе придется бегать с посудой через весь участок, что довольно-таки неудобно.

В жаркое время года всегда хочется отдохнуть посидеть в тенистом месте, поэтому, если есть возможность, то лучше всего расположить беседку под деревьями — в этом случае ее крыша не будет сильно нагреваться прямыми солнечными лучами. Однако, не стоит начинать стройку под совсем уж старыми деревьями. В ветреную погоду крупные ветки могут обломиться, и при падении способны повредить крышу беседки.

Некоторые владельцы участков предпочитают использовать беседку для закрытия неприглядного вида соседского забора или другой зоны. Но в этом случае придется сделать глухой ее заднюю стенку.

Резюмируем — беседка должна быть расположена в удобном во всех отношениях, а также безопасном месте, в котором ничто не сможет помешать отдыху.

• Далее, определяется качество и состав грунта. Если верхний слой его слабый, значит, котлован или скважины для установки колонного фундамента необходимо сделать несколько глубже, так как основа должна опираться на плотный несущий грунт. Чтобы определиться с этим параметром, зачастую придётся выкапывать на участке «контрольную» яму глубиной примерно в 500÷800 мм, чтобы воочию увидеть слои грунта. Впрочем, если стройка ведется на давно обжитом участке, то хозяева или их соседи наверняка знают особенности грунтов, и есть местная устойчивая и проверенная практика заглубления фундаментных опор.

На этом же этапе потребуется просчитать перепады рельефа площадки и принять решение как можно их выровнять. Такое выравнивание можно произвести двумя способами — снятием верхних слоев грунта до необходимого уровня, или же поднятием столбов фундамента на разную высоту над поверхностью грунта.

Если приходится возводить беседку на склоне, то расчеты высоты фундаментных столбов необходимо производить с особой тщательностью, так как они должны быть в итоге идеально выведены на один уровень. Иначе полы беседки могут получиться кривыми, а устойчивость всей конструкции будет весьма сомнительной.

• Теперь, получив необходимые данные, необходимо составить хотя-бы черновой проект будущего фундамента. С таким «документом» будет проще работать на местности и легче приобретать необходимые материалы для его постройки. Чертеж можно сделать и от руки. Главное — проставить на нем все необходимые размеры и указать количество и расположение всех основных элементов конструкции.

• Далее, когда параметры будущего строения определены, можно переходить к работе на местности. Начинают производить разметку участка под очистку и выкапывание котлованов (бурение скважин).

Для разметки линий месторасположения беседки на участке используются колышки натянутыми шнурами. Углы территории, отведенной под фундамент, обозначаются специально изготовленными для этой цели угловыми элементами -— обносками, которые помогут быстро справиться с процессом разметки. Все детали разметки – колья и обноски, должны быть прочно зафиксированы, так как между ними натягиваются шнуры. С каждой из сторон будущего строения протягивается по два шнура — они определят не только линию, но и ширину траншей под обустройства столбов фундамента, если это предусмотрено проектом.

• Следующим шагом идет очистка участка от верхнего плодородного слоя почвы. Если этого не сделать, то сорняки со временем прорастут между досками пола, а бороться с ними будет крайне затруднительно. После обустройства фундамента, пространство под беседкой рекомендуется засыпать слоем песка, а затем щебня, которые необходимо хорошо утрамбовать.
• Теперь вымеряются и точно определяются места, где будут установлены фундаментные столбы. Расстояние между ними определяется площадью беседки и толщиной используемого бруса для обвязки и толщиной досок для настила пола. Но чаще всего оно не превышает 1400÷1500 мм. Центры ям иди скважин обозначаются забитыми кольями или перекрестьями натянутых шнуров.

• Следующим шагом необходимо вырыть котлованы (или пробурить скважины) под обустройство столбов. Соответственно, эти ямы могут иметь круглую или квадратную форму в сечении. Кроме этого необходимо учитывать, какая опалубка будет использована для возведения опорных элементов конструкции.

Если планируется установить съемную опалубку, на всю высоту колонны, то котлован должен быть больше ее планируемого размера, примерно на 150 мм с каждой из сторон. После снятия опалубки пространство вокруг столба заполняется так называемой обратной засыпкой, в которую входит ранее изъятый грунт, вперемешку со щебнем или крупным гравием. После засыпки этой смеси ее хорошо уплотняют.

При использовании несъемной опалубки, которая одновременно станет своеобразной защитной оболочкой колонны, котлован роется (бурится) размером, равным наружному диаметру или внешним линейным размерам столба, в зависимости от выбранной формы и от типа опалубки.

Глубина скважин для опор под беседку может варьироваться от 400 до 1500 мм. Она зависит от таких факторов, как структура грунта, глубина промерзания почвы в конкретном регионе и материал изготовления беседки. Если ее планируется построить из кирпича, то заглубление и размер столбов в сечении должен быть значительно больше.

Однако, как правило, летние постройки возводятся из древесины. И если грунтовые слои имеют плотное структурное строение, а беседка возводится в одном из центральных регионов России, то опоры достаточно будет заглубить на 600÷700 мм. При этом необходимо учитывать и то, что потребуется «резерв» глубины для обустройства песчано-щебёночных «подушек» под фундамент.

• Следующий этап работ заключается в подготовке дна выкопанных котлованов (скважин). В первую очередь в них делается засыпка песчаной подушки, которая должна быть хорошо утрамбована. Толщина этого слоя должна составлять 100÷150 мм. Песок в данном случае выполняет функцию защиты колонн фундамента от возможных подвижек грунта при его промерзании. Сверху песка рекомендовано уложить слой щебня (или гравия), который может составлять 100÷150 мм, который также необходимо уплотнить.

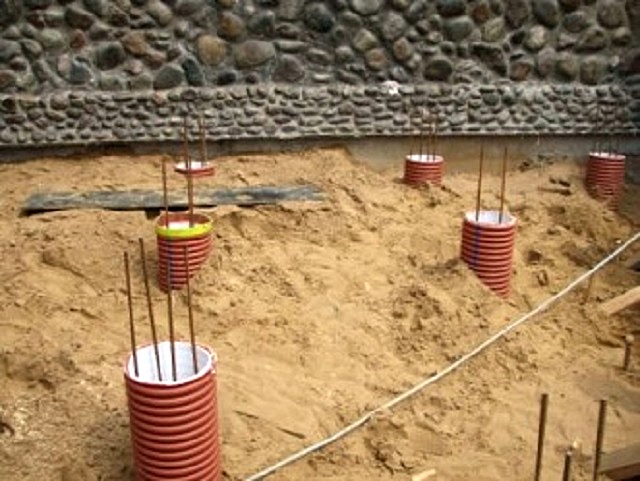

• Теперь пришла очередь установки опалубки. Необходимо отметить, что самыми распространенными в частном строительстве конструкциями являются одноразовые или несъемные материалы. Эти изделия просты в монтаже и доступны по цене, и особенно хорошо подходят для обустройства фундамента под такое легкое сооружение, как беседка.

Некоторые мастера устанавливают опалубку одновременно с армирующими элементами, если в качестве них выбирается металлическая сетка, которую можно цилиндрически изогнуть. Такой вариант применяют, например, если для опалубки используется рубероид, который также сворачивают в «трубу» любого диаметра. Поле сборки такую конструкцию фиксируют проволочными хомутами – и затем аккуратно опускают в подготовленную скважину.

Если опалубка из рубероида будет возвышаться над поверхностью грунта, то и сам материал для ее изготовления должен иметь достаточно большую толщину, составляющую 2÷3 мм. Дополнительно верхняя часть цилиндра укрепляется проволочными хомутами, которые должны выдержать распирающую нагрузку, создаваемую заливаемым в опалубку бетоном.

Если планируется использовать готовые пластиковые или картонные опалубки, они просто нарезаются в нужный размер по длине, а затем устанавливаются в подготовленные скважины.

Вариант с автомобильными покрышками несколько сложнее, так как под них придется вырыть более широкий котлован, а также срезать с нижних покрышек верхние и нижние поверхности, оставив им только стенки. Исключением будет верхняя покрышка, так как на ней необходимо оставить не только стенки, но и верхнюю ее сторону. Еще одним явным недостатком использования старых покрышек можно назвать избыточное количество бетона, которое потребуется для заполнения таких объемных опалубок.

Свободное пространство вокруг любой опалубки заполняется выбранным ранее грунтом, смешанным с гравием или песком, который необходимо тщательно утрамбовать, насколько это позволяет место.

• В готовую опалубку из любого материала устанавливается арматурная конструкция. Она обычно изготавливается из металлического прута диаметром в 8÷10 мм – для беседки больше не требуется. Количество продольных прутьев зависит от размера сечения колонны, но обычно достаточно двух-трех штук. Длина арматурных прутьев должна быть такой, чтобы их верхний конец поднимался над уровнем колонны, как минимум на 30 мм – если это требуется для дальнейшей связи с деталями обвязки беседки.

Впрочем, нередко выпуска арматуры и не делают – используют другие способы крепления венечных брусьев беседки к основе. Например, применяют специальные закладные соединительные детали, специально рассчитанные на дальнейшее крепление деревянных конструкций. Эти детали устанавливаются до заливки бетона и часто еще и дополнительно увязываются с арматурным каркасом сваи.

Между собой пруты каркаса связываются отрезками арматуры, закрепляемыми перпендикулярно вертикальным элементам путем увязки стальной проволокой. Сварку применяют реже, так как она из-за перегрева прутов на швах значительно снижает прочность арматурного каркаса.

Арматурный каркас устанавливается внутри опалубки таким образом, чтобы между ее внутренними стенками и металлическими элементами оставалось расстояние 20÷25 мм. В этом пространстве сформируется внешний бетонный слой колонны, который защитит арматуру от воздействия грунтовой влаги, а значит, и от коррозии.

• Завершающим этапом работ является заливка в готовую опалубку с установленным армирующим каркасом бетонного раствора.

Важно изготовить качественный раствор, который выдержит достаточно большие нагрузки и воздействие агрессивных внешних факторов. Поэтому, замешивая массу, необходимо обязательно соблюдать пропорции используемых компонентов. Как правило, для такого применения вполне будет достаточно бетона с марочной прочностью М200.

Сколько потребуется раствора для бетонирования опоры, какие материалы необходимы для его самостоятельного изготовления? – Возможно, с этими вопросами поможет наш онлайн-калькулятор:

Калькулятор расчета количества бетона М200 и ингредиентов для его изготовления

Перейти к расчётам

Цены на щебень

щебень

Готовим бетонный раствор самостоятельно

Самостоятельное приготовление раствора – это не так просто, как может показаться несведущему человеку. Необходимы и оптимальное дозирование всех составляющих, и соблюдение технологии их замешивания. Подробно об этом – в специальной статье нашего портала «Как сделать бетон своими руками».

• Готовый раствор заливается в опалубку и распределяется по всему внутреннему пространству. Чтобы при этом не осталось воздушных пузырей, которые при застывании превратятся в полости, залитый раствор желательно отвибрировать. Понятно, что глубинный вибратор есть далеко не у каждого, поэтому как минимум бетон необходимо «штыковать» — протыкать в нескольких местах отрезком арматурного прута. Длина этого прута должна давать возможность достичь самых нижних слоев заливки. При этом спешить с заполнением не следует – лучше выполнять заливку постепенно, убеждаясь при этом, что все воздушные пузыри вышли, а раствор максимально уплотнился.

После заполнения опалубки поверхность раствора необходимо выровнять.

Теперь остается дождаться схватывания раствора и последующего созревания бетона. По истечении 10 дней, если использовалась съемная опалубка, ее можно демонтировать. Однако, к дальнейшим строительным операциям приступать пока рано – рекомендуется дать сваям полностью набрать прочность, для чего потребуется порядка четырех недель.

Перед монтажом на столбы фундамента деревянной обвязки, верхние торцы опор следует покрыть гидроизоляционным материалом. Для этой цели чаще всего используется рубероид. Этот листовой материал рекомендовано укладывать на битумную мастику, заранее нанесенную на поверхность — она станет дополнительным гидроизолирующим слоем.

Такие меры помогут защитить деревянные детали самой беседки от проникновения влаги, которая способна капиллярно распространяться из грунта по бетонной структуре колонн.

*  *  *  *  *  *  *

Подводим итог. Колонная опалубка для столбчатого (свайного) фундамента беседки может быть изготовлена из разных материалов, причем, даже из тех, о которых и не упоминалось в статье. Но наиболее удобны все же готовые технологические решения, правда, за них придется дополнительно заплатить. Каждый собственник участка сам должен определить, с каким из вариантов опалубки ему будет удобнее и выгоднее работать. Главное – чтобы сам фундамент получился надежным.

И в завершение – посмотрите небольшой видеосюжет в котором показан несложный оригинальный способ заливки опор столбчатого фундамента с использованием самодельной опалубки.

Видео: Несложный, но надежный способ заливки столбов для фундамента
