Для корректной работы программ необходимо установить время и день недели. Логика настройки очень удобная:
Кратковременно нажимаем «TIME» и устройство входит в режим установки времени. Начинает мигать символ, устанавливаем кнопками ˄ и ˅, подтверждая установленное значение кнопкой «SET». По очереди Час, Мин и день недели. После этого загорается значок «АВТО», подтверждающий возможность работы с программами. Кстати при замене батарей (если делать это оперативно), показания времени и установленные программы не сбрасываются.

Ручное включение воды с таймером выключения.

При нажатии кнопки «ON» включается режим разового полива, с таймером. Загорается и мигает установка времени. Как и при установке времени, аналогично устанавливается таймер кнопками (стрелками) вверх/вниз с подтверждением ввода кнопкой «SET». После ввода час и мин, после нажатия кнопки «SET» Клапан откроет воду и пойдет обратный отсчет времени. По умолчанию установлен таймер на 15 мин., если Вы не собираетесь изменять время полива, достаточно нажать два раза кнопку «SET» для включения воды Индикатор показывает время, оставшееся до закрытия клапана, в нашем случае вода отключится через 7 минут.

Можно вручную отключить воду (и сбросить таймер) нажатием кнопки «OFF». Открывание/закрывание клапана в принципе отчетливо слышно, ну и видно, если подключена вода В закрытом состоянии воздух «не дуется» в обоих направлениях.

Программирование автоматического расписания полива.

Чтобы многократно не повторяться, ВСЕ настройки этого устройства производятся с помощью кнопок «стрелка вверх», «стрелка вниз» — для изменения значения и ввод (подтверждение) значения кнопкой «SET»

Для понятия алгоритма работы поясню, имеется 16 таймеров (программ) включения/отключения воды. В зависимости от количества запрограммированных мы можем получить, например:
двухразовый полив в день,

с независимым временем начала и времени полива каждый день

(еще пара таймеров и останется в запасе).
Можно выбрать полив каждый день (или по определенным дням) в одно и тоже время, до 16 раз в день.
Думаю алгоритм понятен?

Вы устанавливаете каждый используемый таймер на день недели (или на несколько дней недели повтор), время включения и время полива. Всего можно использовать до 16 таких таймеров

Установка производится аналогично предыдущим описанным. Нажимает кнопку «PROG», вы попадаете в установки таймеров. Выбираете необходимый таймер, время включения, длительность полива, разово или по каким дням недели будет работать таймер (каждый день, через день или по определенным

выбранным

дням недели).
Например ниже установлен таймер номер один на включение в 9 утра 10 минут, на 15 минут. Включаться будет через день (вернее получается воскресенье, вторник, четверг и суббота.)

Подобным образом можете «напрограммировать» до 16 независимых друг от друга таймеров.

Для приблизительной оценки потребления устройством «батареек» немного измерений.
В режиме когда устройство отключено (работают часы по сути) идет потребление импульсами по 3-4 мкА, причем эти импульсы видны При изменении отображаемого времени происходит примерно в два раза больший скачок :)))

При включении в режим ожидания, ток увеличивается примерно до 0.3 мА, т.е. потребление все так же незначительно

Лишь при открывании/закрывании клапана (доли секунды) происходит скачок потребляемого тока до 250-300 мА, такой заметный ток получается из-за принудительной остановки двигателя под напряжением (аналогично работе стеклоподъемников на автомобиле)

Кардинально «ломать» устройство не планировал, тем более что не явно понятно было как его разбирать (один из саморезов находится под заклеенной панелью индикатора). Поэтому минимальное количество фото, для общего понятия конструкции устройства.
«Электроника» устройства

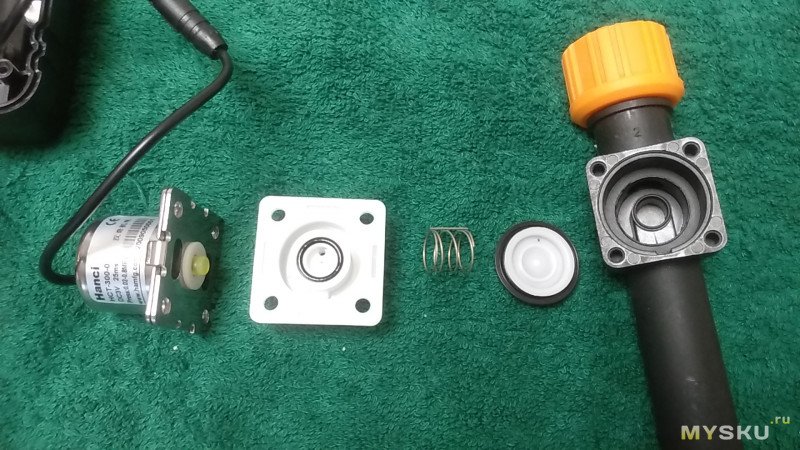

— к сожалению видно не много но в щель видна конструкция — индикатор через резинки, не люблю разбирать подобные. Несколько раз сталкивался со случаями, когда после разборки/сборки подобных пропадал контакт, поэтому выложу найденные в интернете для подобного устройства (вариант с клапаном)

и вариант управления шаровым краном

Механика устройства с шаровым краном

Именно в нашем случае используется управление клапаном с помощью электродвигателя.

на шестеренке имеется ограничитель, который при вращении в одну и другую сторону ограничивает угол поворота (открытие и закрытие клапана).

К самому клапану не стал лезть, в принципе там нет ничего интересного -клапан пластиковый слегка поджимаемый пружиной (не захотел нарушать герметичность).

Наверное возможно использовать электронную часть, для управления таймерами и другими устройствами, достаточно лишь немного доработать исполнительное устройство (поставить поляризо́ванное реле́ с запоминанием состояния коммутации контактов после снятия управляющего тока обмоток)

Примерно так выглядела теплица без бокового остекления. Два прохода с разведенным водоснабжением.

Вверху автоматически открывающиеся форточки (с обеих сторон теплицы)

Используются привода применяемые в котельных. Достались в наследство, как и кое-что другое, после монтирования систем.

Уже имеющаяся автоматика — поддержание необходимой температуры. Самый правый блок — вкл/откл. автоматики и ручное управление окнами проветривания.

Середина- датчик с установкой заданной температуры и дельты (открытие/закрытие)

Ну и собственно щиток.

Система полива

Обновлено: 20 сентября 2015

В прошлом обзоре я уже рассматривал одну из моделей автоматического таймера для полива, модель с электронным табло.

А сейчас я получил еще один таймер, которому и посвящен мой сегодняшний обзор-сравнение двух моделей.

Как покупал-получал рассказывать не буду. Каждый из вас сам знает, как это делается.
Разве, что покажу трек, по которому видно, что посылка доехала за 15 дней (что в общем то не плохо!) http://www.taker.im/mytrack?track=LM957978955CN

Вкратце расскажу, почему я заказал второй таймер, и почему другой модели.
Дело в том, что когда я уезжаю в отпуск, мне приходится просить кого нибудь, что бы приходили и поливали газон. Что бы газон поливался сам по расписанию, мне и понадобился таймер. Но газон большой, и с одного шланга (с одного дождевателя) полить его целиком не получается. Поэтому, мне и понадобился второй таймер, что бы два дождевателя включались в разное время (одновременно включать два дождевателя нельзя, так как не хватает напора воды).
Ну а выбрал другую модель по нескольким причинам:

1. Хотел попробовать разные модели, что бы выбрать лучшую
2. В электронном таймере (который рассматривал в прошлом обзоре) довольно заумная система программирования, а в новом таймере все намного проще
3. Мне показалось, что качество исполнения у синей модели более высокое (и цена чуть выше).

Давайте посмотрим на обе модели таймеров поближе.

Коробки — похоже размера.

Сами таймеры тоже почти как братья близнецы

Но есть и отличия. В синей версии таймера через входное отверстие видно шаровый кран

То есть внутри таймеры устроены по разному. Зеленый включает воду щелчком, буквально менее чем за секунду. А в синем — шаровый кран поворачивается пару секунд с характерным жужжанием редуктора.

Питание у синего таймера от ААА (мизинчиковых) батареек

Комплектация такая же, как и у зеленого электронного таймера.

Еще одно отличие. В зеленой модели для снятия защитного стекла нужно было повернуть стекло против часовой стрелки буквально на 15 градусов. А в синей модели стекло на резьбе, и что бы его снять нужно откручивать крышку. Не сложно, но в зеленой модели стекло снимается быстрее.

Итого, что мы имеем:

+ Качество исполнения — выше чем у зеленой модели. После сборки ничего не подтекает (в зеленой модели места соединения подтекали, требовалась подмотка или прикладывать усилие, например подкрутить газовым ключом).
+ Простота программирования. В зеленой модели немного заумное меню. А тут два колесика: Частота и продолжительность. Все очень просто. Справятся даже люди, далекие от техники.
— Что бы установить таймер на полив каждый день в 9 часов вечера, нужно повернуть колесики управления именно в 9 часов вечера. То есть в нем нет часов, как в зеленом.

Ну а посмотреть как оно работает в реале предлагаю на видео:

И, что бы освежить в памяти модель из прошлого обзора, привожу второе видео
