Сегодня расскажу о реле времени с таймером от 0.1 с до 999 минут (JZ-801), реле способно включать или выключать нагрузку заданном времени пользователем, а так же может работать в циклическом режиме (включение или отключение нагрузки, бесконечно или заданное количество). Используют реле времени, для полива растений, инкубаторов и так далее.

Технические параметры

► Номинальное напряжение: 6 — 30 В;
► Семисегментный трехразрядный индикатор;
► Максимальная нагрузка: DC – 30 В 10А, AC – 250 В 10А;
► Настраиваемое время задержки: 0-999 минут;
► Погрешность: 0.01%/с;
► Сохранение установленной задержки при отключении питания;
► Потребляемый ток: 20 мА в режиме ожидания, 50 мА при срабатывании реле;
► Габариты: 63 х 37 x 18 мм;
► Вес: 17 г.

Общие сведения

Модуль реле времени собран в бескорпусном виде, габариты платы 63 мм на 37 мм. В. В левом части модуля установлен трехразрядный семисегментный дисплей, на котором отображается режим работы и время, под ним расположен микроконтроллер. На другой стороне платы установлено одно реле, в моем случаи это SDR-05VDC-SL-C (фирма SONGLE), данное реле способно управлять нагрузкой с переменным напряжением, до 250 В и током 10 А или постоянным до 30 В. Питается модуль постоянным напряжением от 6 до 30 В, (через стабилизатор 78M05), так-же можно запитать модуль от 5 В, используя microUSB разъем или напрямую припаяться к площадкам на обратной стороне платы.

Управление модуля реле времени осуществляется с помощью четырех кнопок, STOP (стоп), SET (установка, выбор программ), UP (верх), DOWN (вниз). Так же, на модуле установлено два разъема, назначение каждого контакта показано на рисунке ниже.

Разъем 1:
► 6.0 — 30.0V — положительный контакт питание модуля;
► GND — заземляющий контакт питание модуля;
► Trigger — вход управления, положительный контакт;
► GND_T — вход управления, заземляющий контакт.

Вывод GND и GND-T можно соединить вместе, для этого установите перемычку, расположенную ниже разъема 1.

Разъем 2:
► NO — нормально разомкнутый контакт;
► COM — общий контакт реле;
► NC — нормально замкнутый контакт.

Настройка параметров:
Программирование реле осуществляется с помощью четырех кнопок, чтобы зайти в меню выбора режимов, необходимо нажать и удерживать кнопки SET.

Режимы работы реле времени:
Реле времени может работать в одном из режимах работы показанных ниже, чтобы изменить режим необходимо нажать и удерживать кнопку «SET» и кнопками «UP» и «DOWN» выбрать режим.

► Режима 1.1: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится. При повторной подаче логической единицы (от 3V до 24V) на вывод «Trigger«, реле не будет реагировать, пока не кончится выставленное время «OP»

► Режима 1.2: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится. Но до того как время закончится, можно начать отсчет времени сначала, подав сигнал на вывод «Trigger«.

► Режима 1.3: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится. При повторной подаче логической единицы (от 3V до 24V) на вывод «Trigger«, реле сбросит время.

► Режим 1.4: В данном режиме, контакты NC — COM разомкнуты, а NO — COM замкнуты, при подаче питания на модуль реле начнет отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится, на вывод «Trigger» реле не реагирует.

► Режим 2.1: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» начинается отсчет времени установленный в параметре «CL «, после окончания, реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«. При повторной подаче логической единицы (от 3V до 24V) на вывод «Trigger«, реле не будет реагировать, пока не кончится выставленное время «OP» и «CL«.

► Режим 2.2: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» начинается отсчет времени установленный в параметре «CL «, после окончания, реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«. До того как время закончится, можем начать отсчет времени сначала, снова подав сигнал на порт Trigger.

► Режим 3.1: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится начинается отсчет времени установленный в параметре «CL«. Всё это повторяется указанное в параметре «LOP» количество раз, если указана бесконечность (—), то реле будет повторять эти действия бесконечно. При повторной подачи сигнала «Trigger» отсчет остановится и реле перейдет в исходное состояние.

► Режим 3.2: В данном режиме, контакты NC — COM разомкнуты, а NO — COM замкнуты, при подаче питания на модуль реле, начинается отсчет времени установленный в параметре «OP«, , после окончания отсчета реле переключится начинается отсчет времени установленный в параметре «CL«. Всё это повторяется указанное в параметре «LOP» количество раз, если указана бесконечность (—), то реле будет повторять эти действия бесконечно.

► Режим 4
В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче и удержании логической единицы (от 3V до 24V) на вывод «Trigger«, реле переключится контакты NC — COM разомкнуты, а NO — COM замкнуты. Реле будет в таком состоянии, пока есть сигнал на «Trigger», как только подача сигнала на «Trigger» прекращается, реле отключается не сразу, срабатывает таймер выставленный в OP и реле переключиться.

Дополнительные возможности

► При нажатии кнопки «STOP» происходит выключение реле (аварийное), на дисплее появится надпись «OFF», включить реле можно при повторном нажатии кнопки «STOP», на дисплее появится надпись «ON».
► При долгом нажатии и удержании кнопки «STOP», можно включить спящий режим, на дисплее появится надпись «C-P» (спящий режим включен), через 5 минут дисплей отключится (для экономии электроэнергии), включить его можно кратковременно нажав на кнопку «STOP». Второй параметр, это 0-d спащий режим отключен.

Купить на Aliexpress
  Таймер, реле времени с задержкой включения от 0.1с до 999 минут, DC 6-30В, microUSB

Купить в Самаре и области
  Таймер, реле времени с задержкой включения от 0.1с до 999 минут, DC 6-30В, microUSB

Привет всем муськовчанам.
Этот обзор будет посвящен электронному таймеру СN101A, приобретенному на просторах AliExpress.
Данный таймер я покупал для автоматического управления поливом на даче. Таймер предназначен для включения, выключения по заданной программе электрооборудования с потребляемым током до 16 А, рабочим напряжением 220-240 В.

Таймер можно использовать для включения и отключения уличного или внутреннего освещения (управление светом), управления технологическими процессами, электронагревательными приборами, различными бытовыми приборами (аквариумы, ионизаторы и увлажнители воздуха,), сельхозтехникой (механизмами кормления и поения животных), управление производственными процессами, управление рекламными вывесками, информационными стендами (рекламные щиты и т.д.) и во многих других случаях, где требуется управление по текущему времени суток, дням недели или циклическое управление.
Технические характеристики.
Модель CN101А
Номинальное рабочее напряжение: AC 220-240 В, 50/60Hz
(Есть модификации на различные напряжения питания- 220В, 110В, 48В, 24В, 12В)
Максимальная нагрузка: 16 А при 220В
Встроенная батарея 1,2В 40мА
Количество каналов: 1
Минимальное время переключения: 1 минута
Диапазон времени: 1 минута -168 часов
Количество программ: 17
Рабочая температура: от – 10 °С до +40 °С
Влажность: 35-85% RH
Крепление: накладной
Габаритные размеры: 60х60х32
При необходимости можно приобрести отдельно коробку для монтажа.

В данном таймере есть возможность запрограммировать 17 различных программ автоматического включения и выключения нагрузки. Так как реле недельное – каждая программа будет работать с периодичностью в неделю. Для каждой программы мы задаем время включения и отключения. Также каждая программа привязывается к определенным дням недели. Возможен выбор не только отдельных дней недели, но и выбор из нескольких предустановленных значений:

1)отдельно каждый день
2) вся неделя
3)вся неделя кроме воскресенья
4)с понедельника по пятницу (рабочие дни).
5)суббота и воскресенье (выходные).
6)понедельник, среда, пятница
7)вторник, четверг, суббота
8)понедельник, вторник, среда
9) четверг, пятница, суббота

На ЖК дисплее отображена следующая информация.
текущее время
текущий режим работы — «auto»
в верхней части дисплея – день недели. Дни недели отображаются сокращенно: «MO» – понедельник, «TU» – вторник, «WE» – среда, «TH» – четверг, «FR» – пятница, «SA» – суббота, «SU» – воскресенье.
Кнопка «Manual» позволяет переключать между тремя различными состояниями:
включить основной режим таймера – авто. На дисплее отображается — auto. Таймер выполняет программы.
вручную замкнуть реле. При замкнутом реле загорается красный индикатор, и на дисплее горит светящаяся лампочка.
разомкнуть реле. На дисплее видно перечеркнутую лампочку и индикатор не горит

Вид внутри таймера CN101A

Схема подключения нагрузки 220В.

Перед началом настройки устройства сделаем сброс, для этого надо нажать на кнопку «С».
Сначала необходимо установить текущий день недели и время. Для этого надо нажать и удерживать кнопку с обозначением часов. Нажатием кнопки «D+» выбираем текущий день недели. Затем кнопками «H+» (часы) и«M+» (минуты) устанавливаем текущее время.

Для входа в режим программирования реле нажимаем кнопку «P». После её нажатия на экране появится надпись 1 ON. Она означает настройку время включения первой программы. Кнопкой «D+ настраиваем дни когда действует программа, а кнопками «H+» и «M+» время. Затем снова нажимаем снова на кнопку «P». После её нажатия на экране появится надпись 1OFF. Мы перешли в настройки выключения первой программы.
Аналогично настраиваем время отключения программы. При следующем нажатии на кнопку «P», мы увидим на дисплее надпись 2 ON. Так будет продолжатся до 17-й программы, а затем можно выйти из режима программирования. При необходимости настраиваем нужные программы. Для быстрого выхода из режима программирования нужно нажать на кнопку с часами. Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать программу и нажать на кнопку «C/R».
Нагляднее настройку и работу таймера можно посмотреть в видео www.youtube.com/watch?v=_MBL5zpd-Vo

Плюсами данного таймера CN101A являются: качество исполнения, хорошая функциональность, небольшие габариты, несвязанные с сетью контакты реле позволяющие коммутировать и слаботочную нагрузку, встроенный аккумулятор (сохранение настроек таймера при пропадании напряжения), простая настройка и низкая стоимость(350р). Этот таймер у меня уже больше полгода исправно работает на поливе растений на даче.

Циклическое реле времени

Цена: US $3.50

При подборе реле времени для «одной поделки» были куплены несколько разных модификаций. В данном обзоре вариант циклического реле времени
Началось все с поиска реле с определенным типом работы (по коду PS — требовался режим FE). Наверное будет лишним вдаваться в подробности этого режима работы в данном обзоре (позже будет более интересный обзор с детализацией типов и построенного устройства), поэтому перескочу чуть далее…
В процессе поиска понял, что добиться от продавцов диаграмм работы реле или даже простого ответа на вопрос БУДЕТ ЛИ РАБОТАТЬ в заданном режиме практически нереально. Поэтому были сделаны несколько пробных заказов разных модификаций реле, с целью протестировать их возможности и постараться собрать из них необходимое мне устройство. Ниже описание одного их купленных образцов. Это вариант реле с циклическим переключением состояния в течении всего времени подачи питания. Варианты использования всякого рода включения термостатов, освещения и пр.

После покупки и тестирования понял ряд ошибок при выборе, так одна из них, например, необходимость выбора платы реле с тремя контактами по входу, для возможности подачи управляющих импульсов чтобы получить необходимый мне результат. Но что получил — то получил, решил поделиться подробностями работы — возможно будет полезно кому-нибудь при выборе подобных реле под свои цели.

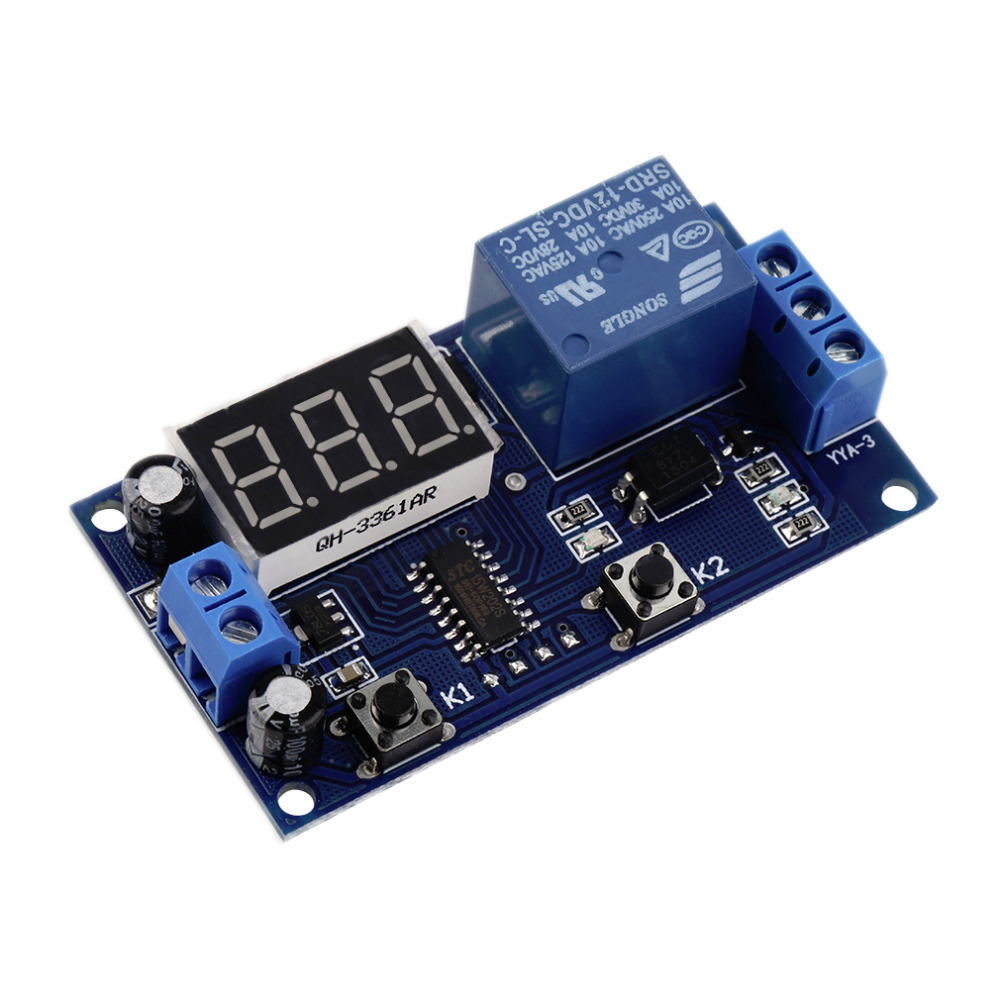

Внешний вид реле и его размеры

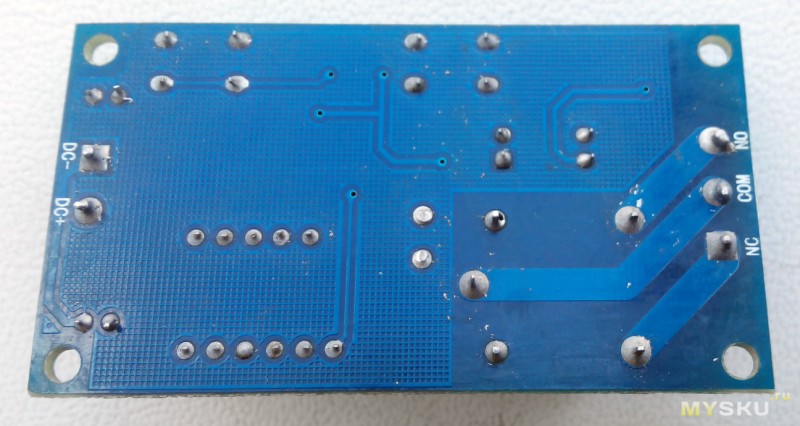

Собрано на STC15W202S, для интеграции в схемы установлены удобные клеммники для проводов.

Качество пайки среднее — имеются пустоты, и вообще впечатление «сухой пайки» с недостаточным количеством флюса.

В первую очередь была проверена работоспособность устройства.

В принципе все нормально, пришлось немного разобраться с управлением, ниже опишу функции и назначение кнопок.

имеются две кнопки подписанные как К1 и К2.
В начальном положении К1 вход в установки а К2 переключение диапазона времени задержки, имеются несколько вариантов выбираются циклически по кругу — 99.9сек, 999 сек, 9999сек. Т.е. можно выбрать от 0.1 сек до 9999 сек как время включенного, так и выключенного состояния реле.
При входе в режим установок (однократного нажатия К1) кнопка К1 начинает выполнять функцию «ввода» и выбора настройки режима (включенного или выключенного состояния реле) а кнопка К2 прокрутки значений. Короче все предельно просто и легко к пониманию.

Данное реле по коду PS — относится к LI (Асимметричный повтор цикла (начальный импульс ВКЛ))
Питание подается на таймер. Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание. Время пребывания в замкнутом (Тa) и разомкнутом (Тr) состоянии настраивается независимо.
Диаграмма работы данного реле

Ta и Tr как Выше писал есть возможность настроить от 0.1 сек до 9999сек.
При работе реле на индикаторе постоянно присутствуют показания оставшегося времени до смены режима работы и индикация работы (синий светодиод) и питания 12в (красный светодиод). Реле имеет нормально замкнутый и нормально разомкнутый контакт с заявленным током коммутации до 10А.
Ниже короткое видео работы.

Минусы -пайка, отсутствие инструкции и диаграмм работы.
Плюсы — Вполне работоспособное циклическое реле с гуманным ценником. Можно рекомендовать к использованию в различной автоматике с использованием его возможностей. Удобные клеммники для подсоединения в схемы. Относительно большой коммутируемый ток нагрузки. Возможность коммутации с «развязкой» по питанию.

Источник

Циклическое реле времени

При подборе реле времени для «одной поделки» были куплены несколько разных модификаций. В обзоре вариант циклического реле времени
Началось все с поиска реле с определенным типом работы (по коду PS — требовался режим FE). Наверное будет лишним вдаваться в подробности этого режима работы в данном обзоре (позже будет более интересный обзор с детализацией типов и построенного устройства), поэтому перескочу чуть далее…
В процессе поиска понял, что добиться от продавцов диаграмм работы реле или даже простого ответа на вопрос БУДЕТ ЛИ РАБОТАТЬ в заданном режиме практически нереально. Поэтому были сделаны несколько пробных заказов разных модификаций реле, с целью протестировать их возможности и постараться собрать из них необходимое мне устройство. Ниже описание одного их купленных образцов. Это вариант реле с циклическим переключением состояния в течении всего времени подачи питания. Варианты использования всякого рода включения термостатов, освещения и пр.

После покупки и тестирования понял ряд ошибок при выборе, так одна из них, например, необходимость выбора платы реле с тремя контактами по входу, для возможности подачи управляющих импульсов чтобы получить необходимый мне результат. Но что получил — то получил, решил поделиться подробностями работы — возможно будет полезно кому-нибудь при выборе подобных реле под свои цели.

Внешний вид реле и его размеры

Собрано на STC15W202S, для интеграции в схемы установлены удобные клеммники для проводов.

размеры…



Качество пайки среднее — имеются пустоты, и вообще впечатление «сухой пайки» с недостаточным количеством флюса.

В первую очередь была проверена работоспособность устройства.

В принципе все нормально, пришлось немного разобраться с управлением, ниже опишу функции и назначение кнопок.

имеются две кнопки подписанные как К1 и К2.
В начальном положении К1 вход в установки а К2 переключение диапазона времени задержки, имеются несколько вариантов выбираются циклически по кругу — 99.9сек, 999 сек, 9999сек. Т.е. можно выбрать от 0.1 сек до 9999 сек как время включенного, так и выключенного состояния реле.
При входе в режим установок (однократного нажатия К1) кнопка К1 начинает выполнять функцию «ввода» и выбора настройки режима (включенного или выключенного состояния реле) а кнопка К2 прокрутки значений. Короче все предельно просто и легко к пониманию.

Данное реле по коду PS — относится к LI (Асимметричный повтор цикла (начальный импульс ВКЛ))
Питание подается на таймер. Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание. Время пребывания в замкнутом (Тa) и разомкнутом (Тr) состоянии настраивается независимо.
Диаграмма работы данного реле
Ta и Tr как Выше писал есть возможность настроить от 0.1 сек до 9999сек.
При работе реле на индикаторе постоянно присутствуют показания оставшегося времени до смены режима работы и индикация работы (синий светодиод) и питания 12в (красный светодиод). Реле имеет нормально замкнутый и нормально разомкнутый контакт с заявленным током коммутации до 10А.
Ниже короткое видео работы.

Источник

Таймер с алиэкспресс инструкция

Понадобился мне электрический таймер, — и, как всегда, я обратился в знакомый магазин и получил предложение рассмотреть все таймеры из магазина и выбрать себе тот, который нужен мне, при этом описать таймеры и объяснить свой выбор.
Электрические китайские таймеры — как много загадочного в их названии…
Хотя, на самом деле, всё настолько просто, что разобравшись в настройках одного таймера, все остальные настраиваешь уже со “знанием” китайского )).
Электрические таймеры (из тех, что мне попали в руки) разделились на 4 типа — механические и электронные, “панельные” и “розеточные”.
С механическими таймерами всё настолько просто, что аж страшно за свой IQ — где вдавил “кнопочку” там электричество будет подано на контакты, где не вдавлено, — там, соотвественно, тока на контактах нет.
В доступном китайском таймере присутствуют 5 розеток — две-три из них работают постоянно, а две — через таймер.
Больший уровень IQ можно показать при настройке электронных таймеров. Правила по настройке я опишу, как для себя, — все эти “интеллектуальные логические цепочи”, как правило, в голове не задерживаются и каждый раз их нужно изучать по-новой.

Итак.
Электронные таймеры имеют 15-17 временных каналов с включением-выключением и 10-15 подпрограмм день-неделя. Как правило, подпрограммы день-неделя это: отдельные дни недели, рабочие дни, выходные дни, через день (парные, не парные), первые три дня недели, последние три дня недели:
1 Пн . . . . . . — только в понедельник
2 . Вт . . . . . — только во вторник
3 . . Ср . . . . — только в среду
4 . . . Чт . . . — только в четверг
5 . . . . Пт . . — только в пятницу
6 . . . . . Сб . — только в субботу
7 . . . . . . Вс — только в воскресенье
8 Пн . Ср . Пт . . — через день по нечётным
9 . Вт . Чт . Сб . — через день по чётным
10 Пн . Ср . Пт . Вс — через день по нечётным + воскресенье
11 Пн Вт Ср . . . . — первая половина рабочей недели
12 . . . Чт Пт Сб . — вторая половина рабочей недели
13 Пн Вт Ср Чт Пт . . — рабочая пятидневка
14 Пн Вт Ср Чт Пт Сб . — рабочая шестидневка
15 . . . . . Сб Вс — выходные
16 Пн Вт Ср Чт Пт Сб Вс — все дни недели

Каждый временной канал имеет временной же интервал работоспособности и мы устанавливаем время включения и время выключения.
Перед настройкой таймера хорошо бы расписать все интервалы заранее, так как настройка происходит единоразово, — во второй раз “донастроить не возможно, только полный сброс и настройка заново.
Первым делом нужно настроить внутренние часы таймера. Для этого удерживаем кнопку “время” и нажимая кнопки “неделя”, “часы”, “минуты” устанавливаем текущее время и день недели. Секунды не устанавливаются.
Само программирование достаточно просто и требует лишь небольшой усидчивости и внимательности.

Для того, чтобы начать программировать, нужно сделать сброс “старой” программы — для этого нажимаем кнопку [ C ] или [ Reset ].

Программирование начинается с нажатия кнопки [ P ]. После её нажатия на экране появится номер канала и состояние, например: 1 ON или 1 OFF. ON — устанавливаем время включения, OFF — время выключения.
Для установки времени пользуемся всего тремя кнопки — “неделя”, “часы” и “минуты”.
“Неделя” — выбираем подпрограмму дней недели,
“Часы” — выбираем часы срабатывания таймера,
“Минуты” — выбираем минуты срабатывания.
Следующее нажатие кнопки [ P ] сохраняет наш выбор и предлагает нам настроить следующее состояние или следующий временной канал.

Например, мне нужно настроить включение света два раза с 8:15 до 12:20 и с 18:10 до 22:30 каждый день недели.
Для этого я нажимаю
P — вход в программирование, на экране появится “1 on”,
D+ — до тех пор, пока не появится строка со всеми днями недели,
H+ — до тех пор, пока не появится “08:00”, — изменяются цифры перед двоеточием;
M+ — до тех пор, пока не появится “08:15” — изменяются цифры после двоеточия;
P — переключение состояния канала, на экране появится “1 off”;
D+ — до тех пор, пока не появится строка со всеми днями недели,
H+ — до тех пор, пока не появится “12:00”, — изменяются цифры перед двоеточием;
M+ — до тех пор, пока не появится “12:20” — изменяются цифры после двоеточия;
P — переключение каналов, на экране появится “2 on”,
D+ — до тех пор, пока не появится строка со всемя днями недели,
H+ — до тех пор, пока не появится “18:00”, — изменяются цифры перед двоеточием;
M+ — до тех пор, пока не появится “18:10” — изменяются цифры после двоеточия;
P — переключение состояния канала, на экране появится “2 off”;
D+ — до тех пор, пока не появится строка со всемя днями недели,
H+ — до тех пор, пока не появится “22:00”, — изменяются цифры перед двоеточием;
M+ — до тех пор, пока не появится “22:30” — изменяются цифры после двоеточия;
P — переключение каналов.
На этом моя настройка заканчивается, поэтому я нажимаю кнопку “Время”.
И, главное, не забыть перевести таймер в режим работы — за это отвечает кнопка [ MANUAL ] — перевод с одно из состояний — “ВКЛ”ючено — “АВТО”(таймер) — “ВЫКЛ”ючено. Нажимаю [ MANUAL ] до тех кор, пока не загорится “АВТО”. Всё, настройка завершена.

Теперь сами таймеры.
Так как магазин UaWest продаёт китайские товары, то в иструкциях и на самих товарах встречаются китайские иероглифы. Осмотрев все имеющиеся приборы, я “классифицировал” их:

механические таймеры: Таймер HaiSheng RS-03;
электронные таймеры-розетки: Розетка-таймер недельный до 16A;
электронные таймеры панельного типа: Таймер недельный KG316T, Таймер электронный THC15A, Таймер недельный CN 101;
электронные таймеры настольного типа: Программируемый недельный таймер 3в1, Бытовой таймер HB-2000.

Механический таймер RS-03 прост в настройке — нажать нужные лепестки и всё. Но, этот таймер интересен большим количеством подключений — до 5-ти устройств. При этом следует учитывать, что розетки, обведённые на фото красным — работают постоянно, а обведённые синим — подключены через таймер:

Прежде, чем описывать электронные таймеры, упомяну довольно интересный бытовой таймер, который собственно состоит из двух таймеров — HB-2000. Каждая ручка управляет своим таймером, которые работают попеременно — сначала таймер А, затем таймер B и снова таймер А, затем таймер B, и по-новой. Таймер А отсчитывает время в пределах от 14 сек до XXX, таймер B — от 14 сек до YYY.

Теперь электронные таймеры.
Самый компактный — это CN 101 — он прост, не большой, может крепиться винтами.

В памяти уже установлены 15 временных подпрограмм:
— все дни недели,
— все дни, кроме воскресенья,
— рабочая пятидневка,
— два выходных,
— первая половина рабочей шестидневки,
— вторая половина рабочей шестидневки,
— через день, четные,
— через день, нечетные
— каждый день отдельно
На корпусе надписи нанесены китайскими иероглифами, но инструкция есть на 2-х языках — китайском и английском. Порядок настройки ничем не отличается от приведённого выше.

Второй, по компактности, таймер — это панельный таймер THC15A:

Таймер может крепиться на дин-рейку. Схема подключения приведена в нижней части таймера — одновременно к сети подклюен один из контактов. Изображения нанесены латинскими буквами, кнопки удобны и легко нажимаются, экран защищён крышечкой. Таймер содержит 15 временных подпрограмм, в комплекте — инструкция на английском.

Более габаритным оказался таймер KG316T:

Этот таймер поставляется с пальчиковой батарейкой ААА (больше ни один из таймеров не имеер сменной батарейки). Настройка ничем не отличается от предыдущих таймеров, единственное — это надписи, которые нанесены на английском и подписаны китайскими иероглифами. Индикация на китайском, но порядок расположения значков не отличается от других таймеров. Инструкция из комплекта также на китайском, но картинки подключения (4 способа) понятны и без перевода.

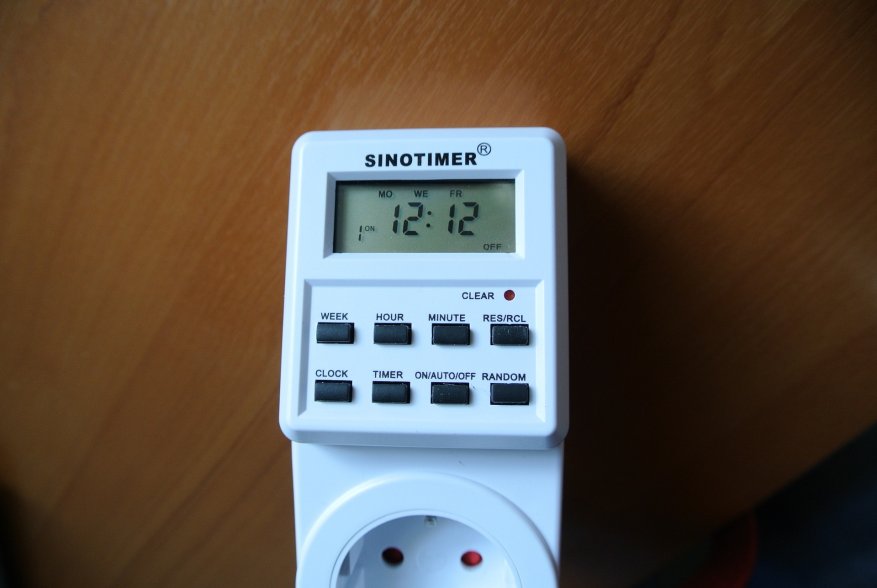

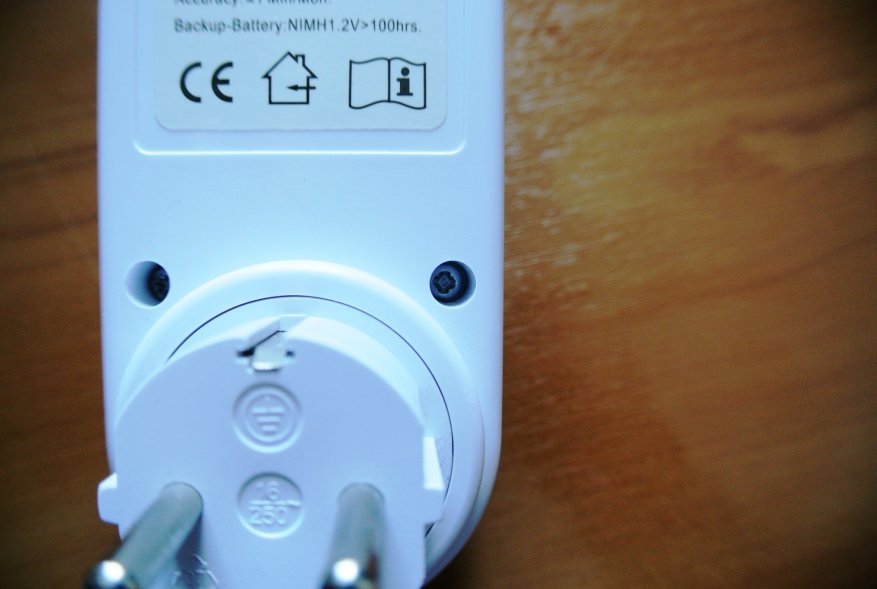

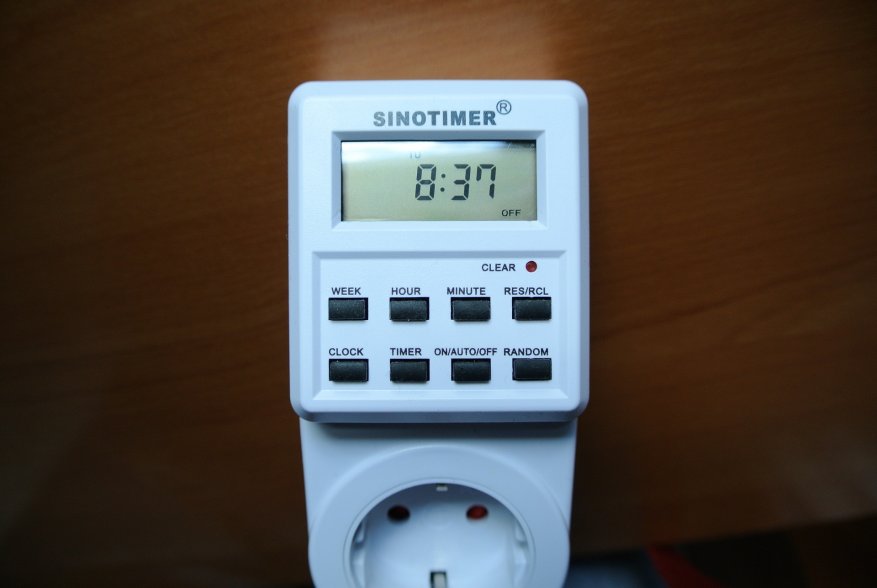

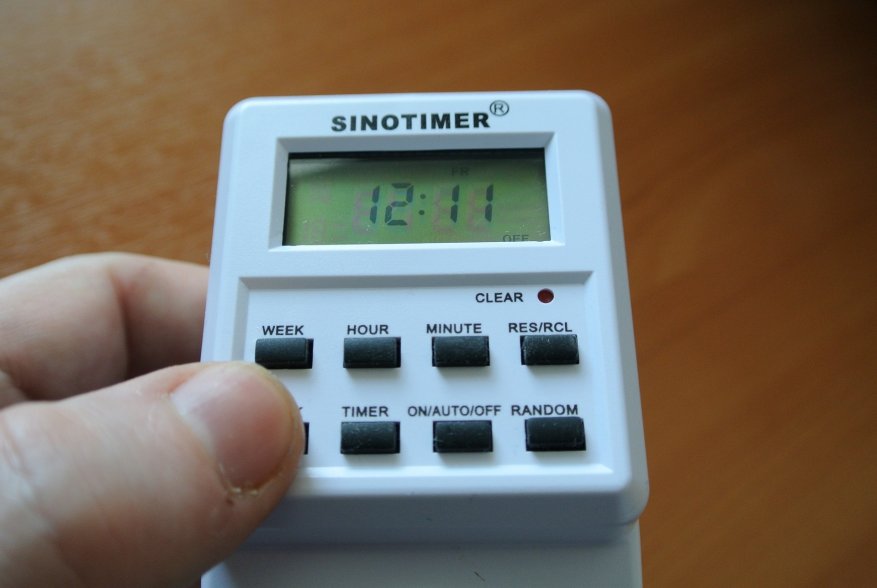

Следующий образец — более привычный бытовой таймер-розетка:

Подключение к электросети на удивление 🙂 лёгкое и не вызывает затруднений. Надписы на приборе выполнены на англыйском, управление точно такое же, как и у других таймеров.

Более интересен прибор, который достаточно сильно отличается от уже названных таймеров — таймер 3в1 — таймер, в котором есть три полноценных программируемых канала с отдельными розетками на каждый из каналов:

Внешне он выглядит попроще, встроено всего 10 временных подпрограмм:
— каждый день недели отдельно,
— рабочая пятидневка,
— два выходных,
— все дни недели,
НО — это ТРИ! взаимнонезависимых таймера в одной коробке и по цене двух. При программировании нужно обратить внимание, что нужно ещё указывать и канал (розетку) который вы программируете.

Таймер-часы CX105 с громким сигналом, крупным дисплеем и нелёгкой судьбой, обзор товара.

Оценки по 5-бальной шкале
Товар: 4/4.5
Доставка: 5
Продавец: без оценки

Введение

Возникла задача: купить недорогой кухонный таймер. Механические варианты отбросили сразу, т.к. их точность невысока. Поэтому поиски сузились до электронных вариантов.

После обзора различных вариантов, предлагаемых на Aliexpress, лидером по соотношению цена/качество у нас оказалась эта модель (позже появилась усовершенствованная). Более дешевые модели не оснащены часами, а более дорогие — просто слишком дороги. Отзывы о товаре хорошие, поэтому мы купили сразу 2 шт. Бесплатная доставка сработала быстро, товар вскоре был получен и протестирован.

Как мы и полагали, большинство отзывов людей о товаре в целом соответствует действительности, но написаны они поспешно, без испытания в реальных условиях.

Испытания

После установки батарейки часы подверглись серьёзным семейным испытаниям.

Восьмимесячный малыш грыз, лизал, мочил слюнями, ронял из кроватки. Трёхлетний тыкал все кнопки подряд, ронял, кидал. Данные тесты часы выдержали с честью: ничего не сломалось, не отвалилось, всё продолжало работать.

Но, настала очередь жены и часы провалились на первом же тесте при варке пельменей.

Устройство было заведено на 10 минут и прицеплено на металлическую вытяжку над варочной плитой с помощью магнитного крепления, что вполне логично и ожидаемо. Ни что не предвещало беды, мирно варились пельмени, а время таймера неумолимо шло вперед (вернее — назад).

Наконец, время вышло и раздался тревожный звонок. Жена радостно нажала на кнопку STOP, чтобы отключить сигнал — магнит оторвался от металлической поверхности и часы полетели прямой наводкой в кастрюлю с кипящими пельменями…

После 10 секунд варки с пельменями пострадавшему предстояла быстрая разборка и длительные водные процедуры с посудным моющим средством, а также, обтирание важных деталей спиртом. Пациенту повезло, что дисплей не успел намокнуть по периметру (на торцах), а остальные детали воды не боятся. Поэтому через 2 часа просушки и обратной сборки часы вновь заработали. Но боевая контузия не прошла бесследно: динамик перестал пищать, т.к. во время отмывания от пельменного бульона корпус динамика развалился и из него бесследно исчезла металлическая пластинка, непосредственно издающая звук.

Вывод. Магнитное крепление в этих часах выполнено конструктивно неверно. При нажатии на кнопки магнит автоматически отпадает от поверхности и устройство падает.

Достоинства этой модели

• Совмещает в себе часы и таймер
• Крупный дисплей, крупные цифры
• Громкий сигнал
• Простое управление
• Универсальное крепление: магнит, подставка, ушко для подвешивания.

Недостатки этой модели

• Время часов слишком легко изменить неосторожным движением (в усовершенствованных моделях это исправлено).
• Магнита в этом креплении не должно быть: часы отпадают при нажатиях на кнопки.
• Нет режим будильника (, но это для «кухонных» часов не актуально).

Функции

• Просто часы (только 24-часовой формат времени)
• Таймер обратного отсчета
• Таймер измерения времени

Описание режимов работы

На часах имеется 6 кнопок. По нажатию любой кнопки выдается короткий звуковой сигнал, но только в том случае, если в данном режиме работы кнопка активна, т.е. выполняет назначенное действие. Если же кнопка неактивна, то сигнал отсутствует.

Режим: часы

В этом режиме часы начинают работать сразу после установки батарейки. При этом на дисплее горит надпись CLOCK.

Для изменения времени есть три кнопки: HOUR , MIN. SEC (час, минута, секунда). Нажатие каждой из этих кнопок увеличивает соответствующую цифру на дисплее на 1.

Отсюда вытекает первый недостаток: случайное нажатие на одну из этих кнопок приведет к переводу времени, а нажимать на них Вы будете часто, если будете пользоваться функцией таймера. В традиционных часах для перевода времени надо было удерживать кнопку MODE. В данной модели этого не требуется.

Но Китайская промышленность не стоит на месте. Со временем китайцы исправили этот серьёзный недостаток. Теперь в моделях, которые выглядят визуально точно так же, для изменения времени надо сначала войти в специальный режим длительно удерживая кнопку START/STOP. Возможно кто-нибудь со временем снова откроет им глаза и они сделают настройку, как у всех нормальных часов: через удержание кнопки MODE.

Режим: таймер обратного отсчёта

Для перехода в этот режим надо нажать чёрную кнопку MODE, при этом надпись на дисплее сменится на TIMER.

Кнопками HOUR , MIN. SEC, CLEAR (час, минута, секунда, сброс) можно установить необходимый интервал времени. Запуск и остановка таймера выполняются кнопкой START/STOP.

Итак, после запуска таймера время начнёт уменьшаться, и когда оно дойдет до нуля — включится звуковой сигнал, а на дисплее будет мигать надпись TIMES UP. Это будет продолжаться ровно минуту, но сигнал можно отключить и вручную, нажав кнопку START/STOP или CLEAR (при условии, что дисплей работает в режиме TIMER).

Режим: таймер измерения времени

Для перехода в этот режим надо нажать черную кнопку MODE, чтобы на дисплее появилась TIMER.

Кнопкой CLEAR надо сбросить время в ноль (иначе это будет таймер обратного отсчета) и запустить таймер кнопкой START/STOP. На дисплее появится надпись COUNT-UP и начнётся отсчёт времени. По завершении измерения, нажмите кнопку START/STOP, чтобы остановить отсчёт, затем CLEAR, чтобы сбросить время в ноль, отключив тем самым этот режим.

Если таймер отсчитает 24 часа, то сработает «будильник», а время начнёт отсчитываться заново с нуля.

Фотоотчёт

Традиционная упаковка. Но штрих-код наклеен прямо на английскую инструкцию.

Правда инструкция эта написана на «китайском» английском, соответственно толку от неё мало, можете убедиться сами:

Вид спереди, сбоку, сверху, снизу, сзади.

Часы-таймер

Отсек для «мизинчковой» батарейки типа AAA.

Внутренности

Минус 2 шурупа. Снята задняя крышка и боковые заглушки.

Минус еще 6 шурупов. Часы разобраны полностью. Дисплей сначала лежит на плате, затем в специальной нише корпуса.

К летнему садово-огородному сезону я планирую создать на даче автоматическую систему капельного полива растений. Одним из элементов этой системы предстоит стать розетке с недельным таймером включения/выключения электроэнергии. Розетка будет управлять небольшим насосом, установленным в колодце для заполнения накопительного бака. Я специально отказался от умной розетки в пользу программируемой кнопками, так как вдали от цивилизации и беспроводных сетей толку от смарт розетки мало. Подробнее об общей схеме я излагал в предыдущем обзоре таймера полива. Приведу лишь общую схему

Цену на розетку SINOTIMER можно узнать здесь

Упаковка

Товар поставляется в простенькой картонной коробке, без каких либо надписей. Лишь сбоку торговая маркировка со штрихкодом

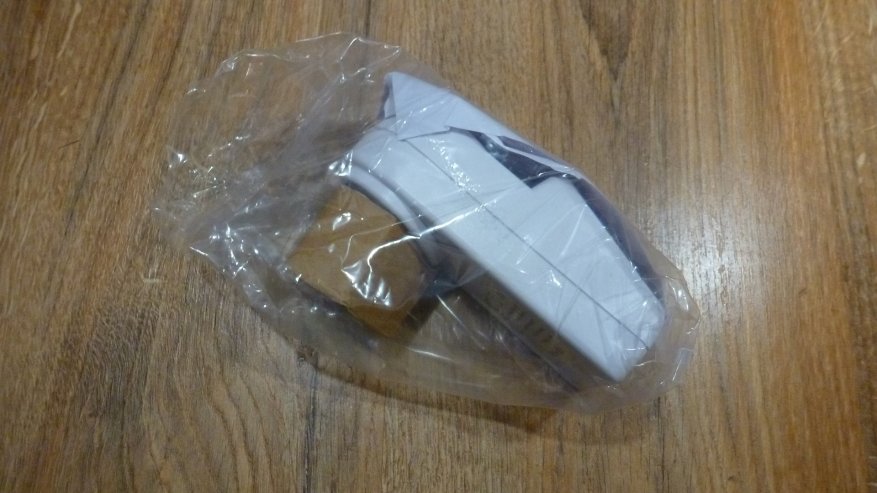

Внутри коробки в полиэтиленовом пакете лежит розетка-таймер, вилка которой обернута слоем картона

Комплектация

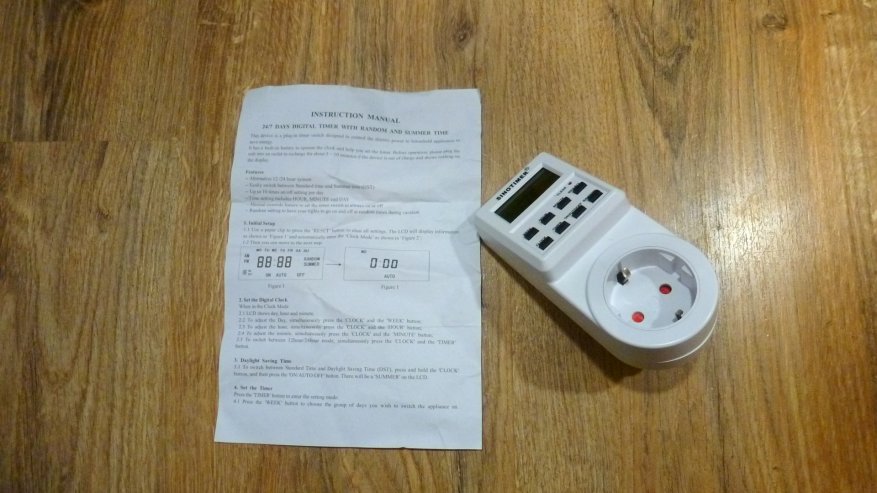

Комплект поставки минимальный: таймер и кратенькая инструкция на английском языке

Внешний вид

Розетка изготовлена из прочного белого негорючего пластика, гнезда штепселя закрыты защитными шторками красного цвета, форм-фактор посадочного гнезда — евровилка с заземлением

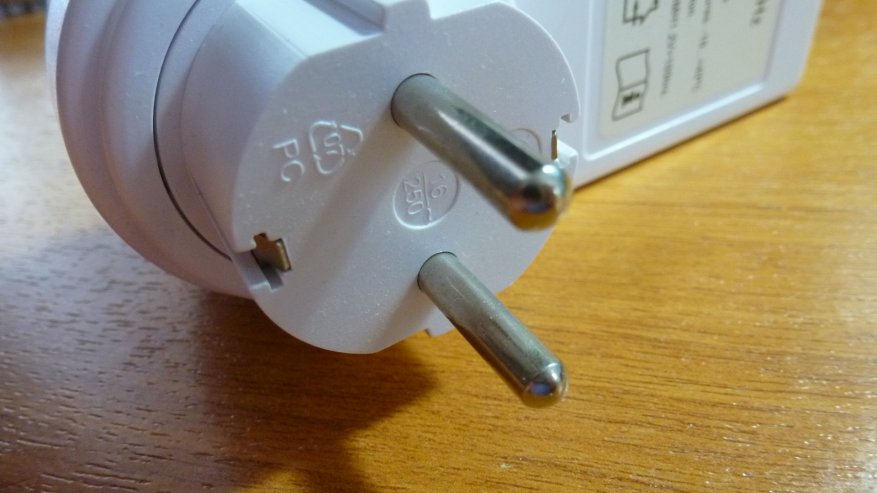

Штепсельная часть сконструирована под аналогичную евровилку с толстыми штырями

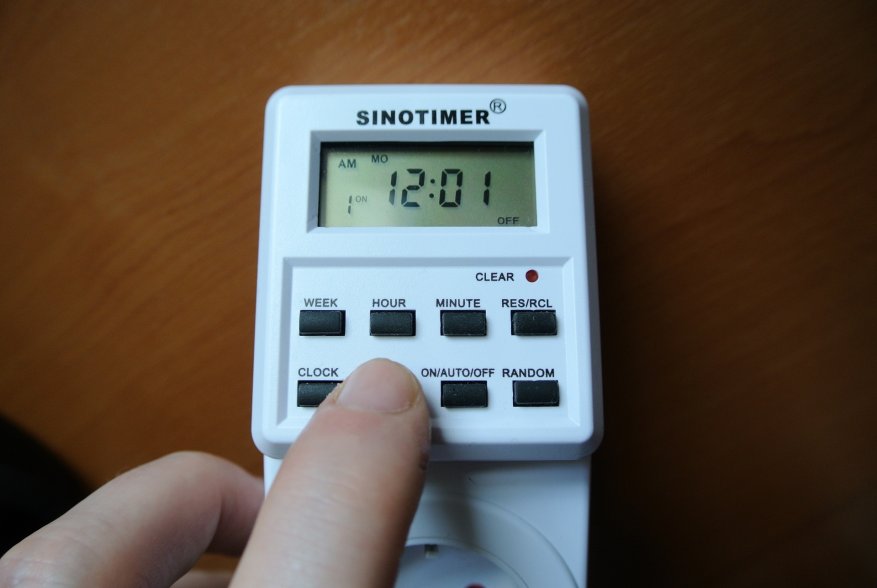

Над розеткой расположен небольшой монохромный ЖК дисплей без подсветки, под которым находятся два ряда кнопок. Основные символы времени крупные, читаются легко.

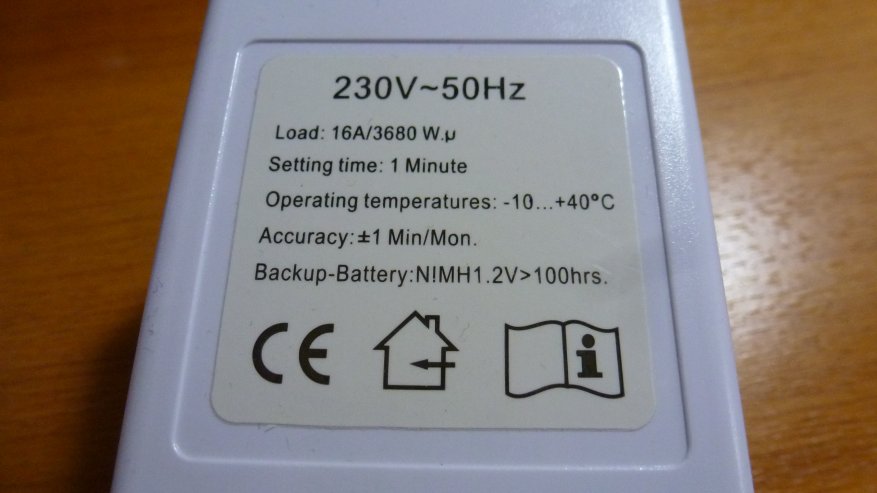

На дисплее уже горит какое-то время. Внутри установлен небольшой бэкап аккумулятор, о чем свидетельствует информация из таблички с техническими характеристиками на обратной стороне таймера

Технические характеристики

Размеры 12,5 х 8,7 х 5,7 см

Допустимая нагрузка 16A / 360W

Напряжение 120 В или 230 В

Рабочая температура -10

Уставка времени 1 мин (12/24 часов смены формата)

Точность ± 1 мин / пн.

Программирование

Первым делом нужно подзарядить встроенный аккумулятор. Для этого включаем таймер на несколько часов в сеть. Затем нужно установить текущее время. Для этого необходимо нажать и удерживать кнопку CLOCK затем последовательно нажимая WEEK, HOUR и MINUTE соответственно устанавливаем день недели, часы и минуты.

Одновременное нажатие CLOCK и TIMER меняет режим отображения времени 24/12 AM/PM.

Аналогично установке текущего времени производится настройка сценариев срабатывания таймера, только в этом случае сначала нажимается кнопка TIMER, затем устанавливается либо определенный день недели

либо таймер будет срабатывать ежедневно

либо выбирается какое то чередование дней (до 16 комбинаций).

Затем устанавливается время включения таймера, после чего время выключения. Всего доступно к запоминанию 10 программ. В конце выбирается режим работы таймера: ON – включен постоянно, OFF – выключен постоянно, AUTO – работа в запрограммированном режиме таймера. Память энергонезависимая, производитель гарантирует больше 100 часов работы батареи. По факту таймер пролежал у меня больше месяца без подключения к электросети и время на дисплее не сбилось, так что кратковременные отключения напряжения установленным программам таймера не страшны.

Внутреннее устройство

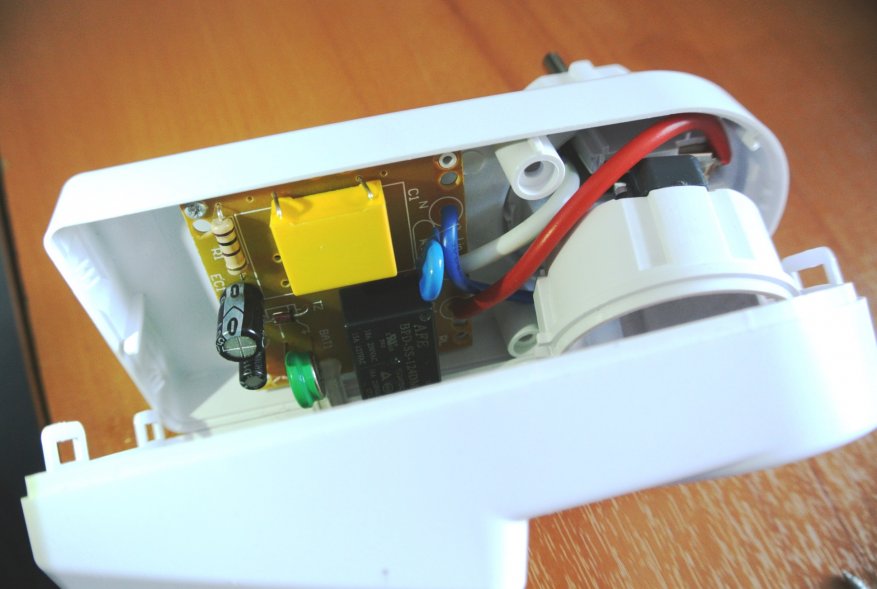

Корпус таймера довольно легко разбирается, нужно открутить всего лишь два шурупа с обратной стороны

Внутри все очень прилично. Никаких соплей и непропаянных контактов. Силовые провода имеют внушительное сечение, охотно верю, что заявленные 16 ампер таймер выдержит легко.

Вывод

Впечатления от эксплуатации данной розетки с таймером SINOTIMER остались положительные, изготовлена розетка качественно, программируется легко и интуитивно понятно, при отключении электроэнергии настройки не сбрасываются, функции коммутации нагрузки устройство выполняет исправно.

Купить розетку с таймером SINOTIMER можно ЗДЕСЬ

Источник

У меня есть аквариум, на котором я часто забываю включать осветитель… И выключать, кстати, тоже! А т.к. ложусь я поздно, светильник может гореть слишком долго. Это приводит к тому, что в аквариуме начинают развиваться микроскопические зеленые водоросли, которые покрывают стенки, водные растения и т.п.

Поэтому я подумал и приобрел на сайте АлиЭкспресс таймер для электроприборов. Обошелся он мне в 11,65$.

Есть таймеры и подешевле, но они конструкционно другие — их нужно вешать на стену или специальную стойку, подводить провода и т.п. А тут я просто воткнул таймер в розетку, а в него — шнур светильника. Никаких переделок существующих проводов не нужно.

Таймер идет сразу под европейскую вилку, что приятно. Работает таймер при температурах от -10 до +40°С, выдерживает ток до 16А. У меня, конечно, для него условия вообще тепличные — в помещении и подключен светодиодный светильник

Клавиши настройки достаточно крупные, четко подписаны, так что проблем с настройкой не возникло.

Еще приятный «плюс» — розетка выполнена с защитой от детей — засунуть туда гвоздь или шпильку не получится.

Внутри прибора стоит аккумулятор, который (по заявлению производителя) позволяет хранить настройки до 100 часов (если выключат свет, например). При первом использовании, таймер нужно включить в розетку и произвести сброс настроек (отверстие «Reset», я делал зубочисткой, можно скрепкой или спичкой).

Далее нужно выставить внутренние часы таймера: настраивается день недели, часы, минуты. Одним пальцем зажимаем кнопку «Clock», а второй — жмем «Week». Названия на английском, но, в крайнем случае, можно названия дней недели на бумажке записать

Далее, не отпуская кнопки «Clock», жмем «Hour» и настраиваем часы…

…а потом «Minute» и настраиваем минуты. Все, отпускаем кнопку «Clock». Часы настроены.

Для настройки таймера жмем кнопку «Timer». Экран меняется — появляется номер таймера («1») и режим, который мы настраиваем («On» или «Off»). Соответственно, «On» — когда таймер включит прибор, а «Off» — когда выключит.

Пока мы в режиме таймера, нажатие кнопок «Week», «Hour» и » Minute» настраивает именно таймер. Самая обширная настройка — это настройка дня (дней) недели, когда будет работать эта настройка. Можно установить конкретный день недели, только будние дни, только выходные, через один день, первая или вторая тройка будних дней и т.п.

Настраиваем дни недели, время включения прибора (т.е. положение «On»), потом нажатием на кнопку «Timer» включаем режим «Off» и настраиваем дни недели и время выключения прибора.

Дальнейшее нажатие на кнопку «Timer» включает настройку следующего таймера и всего их 10! Мне, например, хватает и одного — я настроил, чтобы во все дни недели аквариум подсвечивался с 9 утра до 9 вечера. Но можно, например, настроить, чтобы первый таймер включал светильник на 2 часа утром, второй — включал на 2 часа днем, третий — 2 часа вечером. И т.п.

Для того, чтобы таймер заработал, нужно правильно его включить кнопкой «On/Auto/Off». Если в момент настойки прибор уже должен работать (таймер или таймеры Вы уже установили!), то жмем данную кнопку до положения «On», а потом — «Auto» (режим отображается внизу экрана, по центру). Если же в момент настройки прибор не должен работать, то щелкаем до положения «Off», а потом «Auto».

Кстати, этой же кнопкой можно принудительно включить или отключить прибор, подключенный к таймеру.

Еще одна замечательная кнопка у этого таймера — «Random». оценят ее те, у кого есть дачный домик и есть опасность, что в него заберуться воры. Включаем лампочку в таймер, нажимаем «Random» и лампочка будет в случайном порядке включаться и выключаться в темное время суток, имитируя, что в доме кто-то есть!

Работает у меня таймер уже почти месяц. Внутренние часы идут достаточно точно. Включает и отключает светильник на аквариуме без проблем. Я доволен
