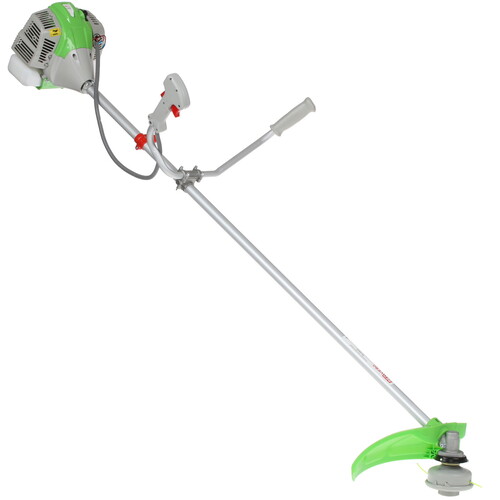

Триммер бензиновый RedVerg RD-GB233

Триммер бензиновый RedVerg RD-GB233

Серия бензиновых триммеров, выполненных в эксклюзивном дизайне и предназначенных для резки травы и мелкого кустарника с помощью специальных ножей и специальной триммерной лески.

ОСОБЕННОСТИ

Защитный щиток эксклюзивного дизайна с креплением на штанге, без дополнительных крепёжных пластин.
Оборудованы катушкой усовершенствованной конструкцией, позволяющей максимально быстро и просто производить заправку лески без вскрытия катушки.

Все характеристики

Характеристики

Параметры	RD-GB233
Тип двигателя.	Бензиновый, Одноцилиндровый, 2-х тактный воздушного охлаждения.
Мощность двигателя.	1,4 кВт/1,8л.с.
Объём двигателя.	32,5 куб.см.
Скорость вращения вала на хол. ходу.	6500 об/мин.
Тип рукоятки управления.	U-образная(велосипедная рукоятка)
Тип штанги	Прямая неразъёмная
Режущий элемент.	Катушка с леской+ 3х лопастной диск.
Размеры диска	255х25,4 мм.
Диаметр лески	2,0 мм
Тип наплечного ремня.	Двойной, наплечный ремень.
Вес нетто/брутто	6,7/8,7кг

Комплектация

Триммер бензиновый
Защитный щиток
Наплечный ремень
Шпулька с леской/Нож
Инструкция

Инструкция

Инструкция на бензиновые триммеры RD-GB233;RD-GB233S; RD-GB243;RD-GB243S;D-GB252;D-GB255 с импортером ТМК ОптТорг(новая.pdf (5.7 Mб)

СЕРВИСНАЯ СХЕМА

Поз. №	Код детали	Наименование дедали	Кол-во
1	RD-GB233-1	Винт	8
2	RD-GB233-2	Стартер в сборе	1
3-8	RD-GB233-3-8	Фильтр воздушный	1
9	RD-GB233-9	Карбюратор	1
11	RD-GB233-11	Прокладка	1
12	RD-GB233-12	Колено карбюратора	1
13	RD-GB233-13	Прокладка	1
14	RD-GB233-14	Колпак свечной	2
15	RD-GB233-15	Свеча	1
16	RD-GB233-16	Болт	4
17	RD-GB233-17	Цилиндр	1
18	RD-GB233-18	Прокладка	1
19	RD-GB233-19	Кольцо поршневое	2
20	RD-GB233-20	Поршень	1
21	RD-GB233-21	Кольцо стопорное	2
22	RD-GB233-22	Палец	1
23	RD-GB233-23	Винт	2
24	RD-GB233-24	Болт	1
25	RD-GB233-25	Шайба	2
26	RD-GB233-26	Глушитель	2
27	RD-GB233-27	Прокладка	1
28	RD-GB233-28	Крышка	1
29	RD-GB233-29	Крышка	1
30	RD-GB233-30	Магнето	1
31	RD-GB233-31	Гайка	1
32	RD-GB233-32	Шайба	1
33	RD-GB233-33	Шайба	3
34	RD-GB233-34	Болт	4
35	RD-GB233-35	Маховик	1
36	RD-GB233-36	Сальник	2
37	RD-GB233-37	Картер левый	1
38	RD-GB233-38	Подшипник	2
39	RD-GB233-39	Винт	1
40	RD-GB233-40	Заглушка	2
41	RD-GB233-41	Шпонка	1
42	RD-GB233-42	Подшипник	1
43	RD-GB233-43	Коленвал	1
44	RD-GB233-44	Прокладка	1
45	RD-GB233-45	Картер правый	1
46	RD-GB233-46	Храповик	1
47	RD-GB233-47	Прокладка	1
48	RD-GB233-48	Бак топливный	1
49	RD-GB233-49	Держатель бака	1
50	RD-GB233-50	Держатель бака	1
51	RD-GB233-51	Крышка	1
52	RD-GB233-52	Сцепление	1
53	RD-GB233-53	Шайба	1
54	RD-GB233-54	Болт	1
55	RD-GB233-55	Диффузор	1
56	RD-GB233-56	Чаша сцепления	1

Поз. №	Код детали	Наименование дедали	Кол-во
1	RD-GB233-1	Редуктор	1
2	RD-GB233-2	Трансмиссия	1
3	RD-GB233-3	Ключ	1
4	RD-GB233-4	Кожух	1
5	RD-GB233-5	Фиксатор	1
6	RD-GB233-6	Ручка газа	1
7	RD-GB233-7	Фиксатор	1
8	RD-GB233-8	Пояс	1
9	RD-GB233-9	Шпуля	1

Источник

Требуется руководство для вашей Redverg RD-GB233 Триммер для газона? Ниже вы можете просмотреть и загрузить бесплатно руководство в формате PDF. Кроме того, приведены часто задаваемые вопросы, рейтинг изделия и отзывы пользователей, что позволит оптимально использовать ваше изделие. Если это не то руководство, которое вы искали, – свяжитесь с нами.

Ваше устройство неисправно, и в руководстве отсутствует решение? Перейдите в Repair Café для получения бесплатных ремонтных услуг.

Руководство

Рейтинг

Сообщите нам, что вы думаете о Redverg RD-GB233 Триммер для газона, оставив оценку продукта. Хотите поделиться вашими впечатлениями от данного изделия или задать вопрос? Вы можете оставить комментарий в нижней части страницы.

Довольны ли вы данным изделием Redverg?
Да Нет

Будьте первым, кто оценит это изделие

0 голоса

Источник

background image

Поз. №	Код детали	Наименование дедали	Кол-во
1	RD-GB233-1	Винт	8
2	RD-GB233-2	Стартер в сборе	1
3-8	RD-GB233-3-8	Фильтр воздушный	1
9	RD-GB233-9	Карбюратор	1
11	RD-GB233-11	Прокладка	1
12	RD-GB233-12	Колено карбюратора	1
13	RD-GB233-13	Прокладка	1
14	RD-GB233-14	Колпак свечной	2
15	RD-GB233-15	Свеча	1
16	RD-GB233-16	Болт	4
17	RD-GB233-17	Цилиндр	1
18	RD-GB233-18	Прокладка	1
19	RD-GB233-19	Кольцо поршневое	2
20	RD-GB233-20	Поршень	1
21	RD-GB233-21	Кольцо стопорное	2
22	RD-GB233-22	Палец	1
23	RD-GB233-23	Винт	2
24	RD-GB233-24	Болт	1
25	RD-GB233-25	Шайба	2
26	RD-GB233-26	Глушитель	2
27	RD-GB233-27	Прокладка	1
28	RD-GB233-28	Крышка	1
29	RD-GB233-29	Крышка	1
30	RD-GB233-30	Магнето	1
31	RD-GB233-31	Гайка	1
32	RD-GB233-32	Шайба	1
33	RD-GB233-33	Шайба	3
34	RD-GB233-34	Болт	4
35	RD-GB233-35	Маховик	1
36	RD-GB233-36	Сальник	2
37	RD-GB233-37	Картер левый	1
38	RD-GB233-38	Подшипник	2
39	RD-GB233-39	Винт	1
40	RD-GB233-40	Заглушка	2
41	RD-GB233-41	Шпонка	1
42	RD-GB233-42	Подшипник	1
43	RD-GB233-43	Коленвал	1
44	RD-GB233-44	Прокладка	1
45	RD-GB233-45	Картер правый	1
46	RD-GB233-46	Храповик	1
47	RD-GB233-47	Прокладка	1
48	RD-GB233-48	Бак топливный	1
49	RD-GB233-49	Держатель бака	1
50	RD-GB233-50	Держатель бака	1
51	RD-GB233-51	Крышка	1
52	RD-GB233-52	Сцепление	1
53	RD-GB233-53	Шайба	1
54	RD-GB233-54	Болт	1
55	RD-GB233-55	Диффузор	1
56	RD-GB233-56	Чаша сцепления	1

Поз. №	Код детали	Наименование дедали	Кол-во
1	RD-GB233-1	Редуктор	1
2	RD-GB233-2	Трансмиссия	1
3	RD-GB233-3	Ключ	1
4	RD-GB233-4	Кожух	1
5	RD-GB233-5	Фиксатор	1
6	RD-GB233-6	Ручка газа	1
7	RD-GB233-7	Фиксатор	1
8	RD-GB233-8	Пояс	1
9	RD-GB233-9	Шпуля	1

Источник

Руководство

Рейтинг

Довольны ли вы данным изделием Redverg?
Да Нет

Будьте первым, кто оценит это изделие

0 голоса

Источник

Уважаемый покупатель! Благодарим Вас за приобретение бензинового триммера
компании REDVERG (далее в настоящем руководстве — бензотриммер). При покупке
изделия требуйте проверку его работоспособности на холостом ходу. Проверьте изделие
на отсутствие механических повреждений, наличие и правильность заполнения
гарантийного талона.
ВНИМАНИЕ! Данные бензиновые триммера относятся к бытовой серии. После
непрерывной работы в течение 30-45 минут необходимо выключить бензотриммер и дать
ему остыть в течении 10-15 минут. Не допускайте перегрузок. Повреждения бензиновых
триммеров в условиях перегрузки и длительного использования без перерывов, не
обеспечивается гарантийным обслуживанием.
Внимательно изучите настоящее руководство по эксплуатации и техническому
обслуживанию.

1. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ПРИ РАБОТЕ БЕНЗОИНСТРУМЕНТОМ.
Бензоинструменты являются оборудованием повышенной опасности. Чтобы избежать
травм и других неприятных ситуаций при использовании бензоинструмента, следует
строго соблюдать следующие основные правила техники безопасности. Прочитайте и
запомните эти указания, прежде чем приступите к работе бензоинструментом.
1.1. Рабочее место.



Загроможденные плохо освещенные рабочие места являются причиной
травматизма.



Не запускайте двигатель бензотриммера во взрывоопасных помещениях: таких, где
присутствуют огнеопасные жидкости, газы или пыль. Бензоинструменты создают
искры, которые могут привести к возгоранию.



Используйте бензотриммер на безопасном расстоянии от окружающих.



Не отвлекайтесь, это может вызвать потерю контроля при работе и стать причиной
травмы.

1.2. Личная безопасность.



Будьте внимательны, постоянно следите за тем, что Вы делаете при работе с
бензотриммером.



Не используйте бензотриммеры в то время, когда Вы утомлены или находитесь под
воздействием лекарств или средств замедляющих реакцию, а также алкоголя или
наркотических веществ. Это может привести к серьезной травме.



Носите соответствующую одежду. Слишком свободная одежда, драгоценности и
длинные распущенные волосы, могут попасть в движущиеся части работающего
бензотриммера.



Руки должны быть сухими и чистыми от маслянистых веществ.



Следует обращать внимание на предметы, которые могут помешать в работе и о
которые можно споткнуться. Все время необходимо следить за сохранением
устойчивого положения.

1.3. Техника безопасности при работе бензотриммером.
1. Носите прочную рабочую одежду с длинными рукавами, прочные тонкие перчатки,
прочную нескользящую рабочую обувь, защитную каску и щиток;
2. Никогда не работайте в открытой одежде и обуви типа сандалий или босиком;
3. Отойдите от места заправки на расстояние не менее трех метров для запуска двигателя;
4. Не позволяйте окружающим находиться вблизи бензотриммера при запуске или во
время работы;
5. Перед началом работы осмотрите местность вокруг, оцените рельеф и наличие каких-
либо препятствий, которые могут помешать работе;
6. Перед началом работы убедитесь, что бензотриммер не касается посторонних
предметов;
7. Переносите бензотриммер с заглушенным двигателем;

Источник

Триммер бензиновый RedVerg RD-GB233

1.8 л.с., 6500 об/мин, леска — 450 мм, ∅ — 2 мм, нож — 255 мм, 6.7 кг
подробнее

RedVerg

Код товара: 1103131

Источник

Описание

Триммер бензиновый REDVERG RD-GB233 предназначен для работы с травой и мелкими кустарниками. С его помощью оператор сможет быстро и без труда привести в порядок лужайку малой или средней площади. Комфорт и безопасность при работе — вот на что обратил свое внимание производитель в первую очередь. Эргономичная рукоятка велосипедного типа дает мастеру возможность чутко управлять направлением движения техники и добиваться впечатляющих результатов любой работы.

Мощный двухтактный двигатель — обеспечивает стабильную работу и высокую производительность
Регулируемая велосипедная рукоять — обеспечивает комфорт при продолжительной работе
Многофункциональная рукоятка — все элементы управления двигателем встроены в одну рукоятку для удобства и безопасности
Компактные размеры и низкий вес — обеспечивают максимальный комфорт при продолжительной работе
Два типа режущего инструмента для различных задач — нож и катушка с леской
Жесткий привод — высокая надежность по сравнению с моделями с гибким валом
Полупрозрачный топливный бак — позволяет визуально контролировать уровень топливной смеси
Защитный щиток с упрощенным креплением на штанге — без дополнительных крепёжных пластин
Нож с длинной формой режущей части — обеспечивает быстрое срезание излишек лески в процессе работы
Намотка лески без разбора катушки — благодаря усовершенствованной конструкции
Сдвоенный наплечный ремень — для комфортной продолжительной работы
Удобная полная комплектация с набором крепежа и инструмента — для удобства быстрого монтажа всех узлов триммера

+ Читать полностью

Технические характеристики бензиновый триммер REDVERG RD-GB233

Основные характеристики

Мощность двигателя, л.с.

1.8

Мощность двигателя, кВт

1.4

Режущий элемент

Леска/Нож

Ширина скашивания леской, мм

380

Ширина скашивания ножом, мм

255

Форма ручки

U-образная (велосипедная)

Объем двигателя, см³

32.5

Тактность двигателя

2-х тактный

Макс. число оборотов холостого хода, об/мин

6500

Емкость топливного бака, л

0.7

Габариты и вес

Дополнительная информация

Расположение двигателя

Верхнее

Страна производства

Китай

Вес товара с упаковкой, кг

8.72

Габариты товара с упаковкой, мм

290х310х1870

Комплектация

Триммер бензиновый
Защитный кожух
Наплечный ремень (двойной)
Шпулька с леской
3-х лопастной диск
Ёмкость для приготовления топливной смеси
Крепёж 1 комплект
Нож к защитному щитку
Шестигранный ключ — 2шт
Пластиковые стяжки — 2шт
Свечной ключ
Инструкция по эксплуатации

Не хватает информации? — Задайте вопрос эксперту

Наличие в магазинах

Способы получения товара в городе Москва

г. Москва, Рязанский проспект, д.2 кор.3

Отзывы
¹⁶

Отзывы о товаре «Бензиновый триммер REDVERG RD-GB233»

13.08.2022

Достоинства

Их много

Недостатки

Нет

Комментарий

Пользуюсь уже 2 месяца. Лёгкий старт. Одной заправки хватает на долго. Лёгкий по весу. В комплекте идёт отличный ремень. Быстро съемный кожух (для меня это удобно). Работает тихо. Я очень доволен покупкой.

Иванов Антон Викторович

07.07.2022

Достоинства

Удобный, достаточно лёгкий, лёгкий пуск. Если честно то нарадоваться не могу.

Недостатки

За 2 месяца не чего не увидел

Комментарий

Не ожидал если честно, что так буду рад этой покупке, сделали хорошую скидку. Двое моих друзей увидев у меня такой удобный триммер и купили себе тоже, но 233s модель. Все восторге. Спасибо,очень крутая штука, за доступные деньги.

сергей

13.05.2022

Достоинства

преимущества данной техники можно перечислять очень долго, но все же основные это: НАДЕЖНОСТЬ, ДИЗАЙН, КАЧЕСТВО, ЦЕНА , НАЛИЧИЕ ПЛАВНОГО ПУСКА (когда не нужно с силой рвать шнур в попытке завести), УДОБНЫЙ РЕМЕННОЙ КОМПЛЕКТ

Недостатки

в сущности их просто нет. хотя у каждого покупателя все же свой взгляд на товары и услуги

Комментарий

Отличный выбор для человека который ищет компромисс между ценой и качеством. Советую, так как в большинстве пользуюсь техникой данного бренда, и пока она меня не разочаровала. Твердая пятерка!

Достоинства

Бюджетный хороший вариант. Работает без проблем.

Недостатки

Инструкция никакая, крепления ремешков — кошмар (завязал узлами иначе постоянно выскакивают)

Комментарий

Но для бюджетной модели недостатки ожидаемы, зато работает без проблем

Сервис и запчасти

Устраним неисправность бесплатно в течение гарантийного периода или заменим товар на новый.

Выполним любой гарантийный ремонт или вернем деньги.

Подробнее

Вопросы
²

Задавайте вопросы и наши специалисты помогут вам найти ответ

visa

Пользователь скрыл свои данные

30.05.2023

какой расход бензина триммер REDVERG RD-GB233?

Маршруткин

Специалист ТМК

30.05.2023

Производитель не указывает данную информацию.

visa

Аскер

22.03.2020

Какая ширина скашивания для ножа и лески у данной модели?
Какой уровень звукового давления(уровень шума)?
Есть ли защитный кожух в комплекте?
Какой весь Триммера ?

Алексей

Специалист ТМК

23.03.2020

Ширина скашивания леска /нож, мм — 380/255 мм
Уровень звукового давления (уровень шума)-не указан производителем.
Защитный кожух- в комплекте.
Вес нетто/брутто — 6 ,7/ 8,7 кг.

Источник
