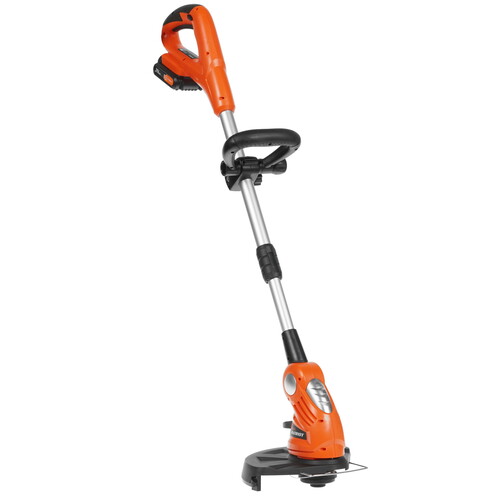

Триммер аккумуляторный Patriot TR 235Li 21Vmax
8000 об/мин, леска 260 мм, ∅1.2 мм, 21 В, Li-Ion, 2 А*ч, 1.9 кг
подробнее
29
Код товара: 8147706
l TR 235 l
СОДЕРЖАНИЕ |
|
ВВЕДЕНИЕ |
4 |
ОБЛАСТЬ ПРИМЕНЕНИЯ И НАЗНАЧЕНИЕ |
5 |
ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ |
5 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
8 |
УСТРОЙСТВО АККУМУЛЯТОРНОГО ТРИММЕРА |
9 |
СБОРКА И НАСТРОЙКА АККУМУЛЯТОРНОГО ТРИММЕРА |
10 |
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ |
12 |
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ |
15 |
СРОК СЛУЖБЫ, УСЛОВИЯ ХРАНЕНИЯ, ТРАНСПОРТИРОВКИ И УТИЛИЗАЦИИ |
16 |
КОМПЛЕКТАЦИЯ |
16 |
СОВЕТЫ ПО ПРАКТИЧНОМУ ИСПОЛЬЗОВАНИЮ АККУМУЛЯТОРНОГО ТРИММЕРА |
17 |
РАСШИФРОВКА СЕРИЙНОГО НОМЕРА |
18 |
ГАРАНТИЙНЫЙ ТАЛОН |
19 |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА |
20 |
3
ВВЕДЕНИЕ
Благодарим Вас за приобретение аккумуляторного триммера торговой марки «PATRIOT».
ВНИМАНИЕ! Перед началом эксплуатации внимательно изучите данное руководство. Всегда соблюдайте инструкции по безопасности, использованию и техническому обслуживанию триммера. Неправильная эксплуатация и несоблюдение мер безопасности может привести к серьезным травмам! Данное руководство содержит всю необходимую информацию по мерам безопасности при работе с триммером. Внимательно ознакомьтесь с данным руководством перед началом работы. Пожалуйста, предоставьте другим пользователям данную инструкцию, прежде, чем они начнут использовать триммером.
Следуйте нашим инструкциям, и инструмент прослужит Вам долго и станет надежным помощником на приусадебном участке. Мы гарантируем Вам безотказную работу триммера и удовольствие от процесса работы на свежем воздухе!
ВНИМАНИЕ! Аккумуляторный триммер является электробытовой машиной!
Условия продажи
При совершении купли-продажи лицо, осуществляющее торговлю, проверяет в присутствии покупателя внешний вид товара, его комплектность и работоспособность. По возможности производит отметку в гарантийном талоне, прикладывает товарный чек, предоставляет информацию об адресах сервисных центров.
Особые условия реализации не предусмотрены.
4
ОБЛАСТЬ ПРИМЕНЕНИЯ И НАЗНАЧЕНИЕ / ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ОБЛАСТЬ ПРИМЕНЕНИЯ И НАЗНАЧЕНИЕ Область применения
Триммер — это удобный и эффективный инструмент по обработке участков травы, требующих аккуратности и точности. Вы без особого труда сможете скосить или подравнять траву на приусадебных участках, вдоль цветочных клумб, домов и заборов. Инструменты просты в сборке, легки в использовании, требуют минимального технического обслуживания.
Назначение
Электротриммер предназначен для кошения травы с помощью вращающейся триммерной лески (или ножа — в зависимости от модели), приводимой в движение электродвигателем.
ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Меры предосторожности при работе с триммером
1.Перед началом использования триммера внимательно прочитайте инструкцию и отметьте для себя основные моменты работы с аккумуляторным триммером. Не выбрасывайте инструкцию поскольку она может пригодиться вам в будущем. Используйте триммер только по его назначению.
2.Перед началом работы убедитесь, что аккумуляторный триммер полностью и правильно собран. Проверьте правильность установки и надежность крепления всех элементов инструмента, особенно триммерной катушки. Убедитесь в правильной установке защитного кожуха.
3.Не оставляйте работающий триммер без присмотра. Если во время работы триммера рядом находятся дети, необходимо быть предельно внимательным. Не позволяйте детям находиться рядом.
4.Триммер не предназначен для использования детьми или людьми с нарушениями двигательных функций, а так же лицами, находящимися в состоянии алкогольного, наркотического опьянения или под действием лекарственных препаратов.
5.Перед началом работы тщательно осмотрите территорию, где вам предстоит работать, уберите осколки стекла, камни, остатки арматуры или иные инородные предметы, которые при попадании под леску могут быть отброшены и нанести травму.
6.Используйте защитные наушники, очки или защитную маску. Запрещается работать босиком или в открытой обуви, надевайте прочную обувь во избежание травм.
7.Запрещено использовать армированную леску, железные тросы и провода в качестве замены триммерной лески.
8.Не касайтесь вращающейся триммерной катушки до ее полной остановки. Триммерная катушка вращается после выключения двигателя по инерции и может нанести травму.
9.Работайте только при дневном освещении или хорошем искусственном освещении.
10.Не эксплуатируйте аккумуляторный триммер по мокрой траве.
11.Всегда выключайте триммер, когда оставляете его без присмотра, а так же по окончанию использования, перед чисткой или транспортировкой.
5
ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
12.Регулярно проверяйте триммер на предмет неисправностей и повреждений. При обнаружении повреждений любого рода немедленно прекратите использование триммера и передайте устройство в ближайший сервисный центр на диагностику и ремонт.
13.Любые виды ремонта или обслуживания триммера, кроме чистки, должны производиться в авторизованном сервисном центре.
14.Не погружайте триммер в воду или любую другую жидкость -это может привести к неисправности.
Использование техники, работающей на аккумуляторах
1.Заряжайте аккумулятор только зарядным устройством, указанным изготовителем. Зарядное устройство, подходящее для одного типа аккумуляторов, может привести к пожару при его использовании с другим аккумуляторным блоком.
2.Используйте изделие только с указанными аккум. блоками.
3.Когда аккумуляторный блок не используется, храните его отдельно от металлических предметов, таких как скрепки, монеты, ключи, гвозди, шурупы или другие небольшие металлические предметы, которые могут привести к короткому замыканию контактов аккумуляторного блока. Короткое замыкание контактов аккумуляторного блока может привести к ожогам или пожару.
4.При неправильном обращении из аккумуляторного блока может потечь жидкость. Избегайте контакта с ней. В случае контакта с кожей промойте место контакта обильным количеством воды. В случае попадания в глаза обратитесь к врачу. Жидкость из аккумуляторного блока может вызвать раздражение или ожоги.
Использование аккумуляторного блока
ВНИМАНИЕ! Аккумуляторный блок перед первым использованием следует полностью зарядить с помощью зарядного устройства, поставляемого в комплекте с изделием.
1.Перед использованием аккумуляторного блока прочитайте все инструкции и предупреждающие надписи на зарядном устройстве, аккумуляторном блоке и инструменте, работающем от аккумуляторного блока.
2.Не разбирайте аккумуляторный блок.
3.Если время работы аккумуляторного блока значительно сократилось, немедленно прекратите работу. В противном случае, может возникнуть перегрев блока, что приведет к ожогам и даже к взрыву.
4.В случае попадания электролита в глаза, промойте их обильным количеством чистой воды и немедленно обратитесь к врачу. Это может привести к потере зрения.
5.Не замыкайте контакты аккумуляторного блока между собой:
а) Не прикасайтесь к контактам какими-либо токопроводящими предметами.
б) Не храните аккумуляторный блок в контейнере вместе с другими металлическими предметами (гвозди и т.д.)
в) Не допускайте попадания на аккумуляторный блок воды или дождя. Замыкание контактов аккумуляторного блока между собой может привести к возникновению большого тока, перегреву, возможным ожогам и даже разрыву блока.
6
ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
6.Не храните инструмент и аккумуляторный блок в местах, где температура может достигать или превышать 50 C (122’ F).
7.Не бросайте аккумуляторный блок в огонь, даже если он сильно поврежден или полностью вышел из строя. Аккумуляторный блок может взорваться под действием огня.
8.Не роняйте и не ударяйте аккумуляторный блок.
9.Не используйте аккумулятор, если он подвергался ударам.
10.Зарядное устройство, поставляемое с изделием, оснащено индикатором подключения к сети переменного тока и индикатором состояния степени зарядки аккумулятора Для зарядки аккумулятора подключите зарядное устройство в розетку с переменным током 220В, 50Гц. При этом должен загореться индикатор, показывающий подключение питания к зарядному устройству.
11.Вставьте аккумулятор в зарядное устройство по направляющим до фиксации батареи. Не прикладывайте чрезмерного усилия! Если батарея не входит в зарядное устройство, возможно, Вы делаете что-то неверно, выньте батарею и попробуйте сначала.
12.Зарядное устройство и аккумулятор могут нагреваться в процессе зарядки. Это нормальная ситуация, которая не свидетельствует о неисправности.
13.По завершении зарядки вытащите аккумулятор, отключите зарядное устройство от сети.
15. Изделие оборудовано системой электронной защиты аккумуляторной батареи, которая контролирует температуру аккумулятора в процессе зарядки и разряда, ограничивает ток заряда/ разряда, не допускает полной разрядки или перезаряда.
Советы по обеспечению максимального срока службы аккумуляторного блока
1.Заряжайте аккумуляторный блок до того, как он полностью разрядится. В случае потери мощности при эксплуатации инструмента, прекратите работу и зарядите аккумуляторный блок
2.Никогда не заряжайте полностью заряженный аккумуляторный блок. Перезарядка сокращает срок службы блока.
3.Подключение аккумулятора к зарядному устройству без включения в сеть сокращает срок его службы.
4.Отключайте зарядное устройство от сети, если Вы его не используете.
5.Заряжайте аккумуляторный блок при комнатной температуре в пределах от 10˚C до 40˚C (от 50F до 104F). Перед зарядкой дайте горячему аккумуляторному блоку остыть.
6.Не накрывайте зарядное устройство с аккумулятором в процессе зарядки, избегайте в процессе заряда длительного прямого попадания солнечных лучей или расположения в непосредственной близости от источников тепла.
14. Преимуществом Li-Ion аккумуляторов является возможность подзарядки аккумулятора в любой момент без влияния на емкость батареи, так как у них отсутствует эффект памяти.
7
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель |
TR 235 |
Арт. |
TR 235 — 04G |
Аккумулятор |
Li-Ion, 21В Max |
Электронная защита аккумулятора |
+ |
Емкость батареи |
2А/ч |
Скорость вращения, об/мин |
8000 |
Ширина прокоса, мм |
260 |
Диаметр лески, мм |
1,3-1,6 |
Уровень звуковой мощности (дБА) |
86 |
Уровень вибрации, м/с2 |
3,2 |
Вес, кг |
1,9 |
8
УСТРОЙСТВО АККУМУЛЯТОРНОГО ТРИММЕРА
УСТРОЙСТВО АККУМУЛЯТОРНОГО ТРИММЕРА (Рис. 1)
1 |
2 |
|||
3
4
5
6
13
11
12
7
9 |
8 |
|||
10
1.Кнопка блокировки клавиши включения
2.Клавиша включения
3.Аккумуляторная батарея
4.Передняя ручка
5.Фиксатор ручки
6.Зажимная втулка регулировки длины штанги
7.Защитный кожух
8.Триммерная катушка
9.Режущая леска
10.Обрезной нож
11.Скоба защиты растений
12.Кнопка изменения угла наклона двигателя.
13.Зарядное устройство
ВНИМАНИЕ! Внешний вид и устройство триммера
могут отличаться от представленных в инструкции.
9
Рис. 1
Loading…
You can only view or download manuals with
Sign Up and get 5 for free
Upload your files to the site. You get 1 for each file you add
Get 1 for every time someone downloads your manual
Buy as many as you need
Loading…
You can only view or download manuals with
Sign Up and get 5 for free
Upload your files to the site. You get 1 for each file you add
Get 1 for every time someone downloads your manual
Buy as many as you need
4
ВВЕДЕНИЕ
Благодарим Вас за приобретение аккумуляторного триммера торговой марки «PATRIOT».
ВНИМАНИЕ! Перед началом эксплуатации внимательно изучите данное руководство. Всегда соблюдайте ин-
струкции по безопасности, использованию и техническому обслуживанию триммера. Неправильная эксплуа-
тация и несоблюдение мер безопасности может привести к серьезным травмам! Данное руководство содер-
жит всю необходимую информацию по мерам безопасности при работе с триммером. Внимательно ознакомь-
тесь с данным руководством перед началом работы. Пожалуйста, предоставьте другим пользователям данную
инструкцию, прежде, чем они начнут использовать триммером.
Следуйте нашим инструкциям, и инструмент прослужит Вам долго и станет надежным помощником на приусадебном
участке. Мы гарантируем Вам безотказную работу триммера и удовольствие от процесса работы на свежем воздухе!
ВНИМАНИЕ! Аккумуляторный триммер является электробытовой машиной!
Условия продажи
При совершении купли-продажи лицо, осуществляющее торговлю, проверяет в присутствии покупателя внешний вид
товара, его комплектность и работоспособность. По возможности производит отметку в гарантийном талоне, приклады-
вает товарный чек, предоставляет информацию об адресах сервисных центров.
Особые условия реализации не предусмотрены.
|
