Тягонапоромер ТНЖ-Н-250,-630,-1000,-1600 Па жидкостный наклонный однотрубный (микроманометр с постоянным углом наклона измерительной трубки) предназначен для измерения избыточного давления, отрицательного избыточного давления и для измерения разности/перепада давлений, неагрессивных к стали и полиэтилену газов, а в закрытых отапливаемых помещениях с искусственной и естественной вентиляцией. Тягонапоромер ТНЖ-Н применяется в котельных ГРЭС и теплоэлектростанций (ТЭЦ).

Тягонапоромер ТНЖ-Н жидкостный наклонный представляет собой измерительный прибор, в котором измеряемое давление или разрежение уравновешивается давлением столба жидкости в наклонной трубке. Форма представления информации: наклонная стеклянная трубка с нанесенной миллиметровой шкалой.

Межповерочный интервал (МПИ) — 2 года.

Стоимость тягонапоромера ТНЖ-Н зависит от модели (ТНЖ-Н-250, ТНЖ-Н-630, ТНЖ-Н-1000, ТНЖ-Н-1600 Па), общего объема заказа и других ценообразующих факторов.
Оптовая Цена тягонапоромера ТНЖ-Н-250…1600Па — от 1490 рубей*
Цена на ТНЖ-Н указана без НДС 20%, учета скидок и акций, конкретные условия и цены, как заказать (купить), а также наличие на складе тягонапоромеров ТНЖ-Н (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

Технические характеристики жидкостного наклонного тягонапоромера ТНЖ-Н-250,-630,-1000,-1600Па

Однотрубный жидкостный наклонный тягонапоромер ТНЖ-Н-250,-630,-1000,-1600Па (микроманометр с постоянным углом наклона измерительной трубки) состоит из стеклянного сосуда с измерительной трубкой , установленного в металлическом корпусе . Вдоль измерительной трубки установлена шкала. Стеклянный сосуд с измерительной трубкой, скобами и винтами жестко закреплен на кронштейнах, приваренный к корпусу. На этих кронштейнах установлен шкалодержателъ с подвижно закрепленной на нем шкалой. Для перемещения шкалы вдоль измерительной трубки служит винт с маховичком . В верхней части корпуса на кронштейне укреплен уровень , по которому прибор устанавливают в рабочее положение при монтаже. Положение уровня устанавливают и фиксируют на заводе-изготовителе при тарировке прибора.

1,8 — ушки; 2,10 — резиновые трубки; 3,6 — штуцеры; 4 — уровень; 5 — ходовой винт; 7 — винт для установки прибора на уровень; 9 — головка винта; 11 — корпус; 12 — измерительная трубка; 13 — шкала; 14 — стеклянный сосуд ТНЖ-Н

Принцип действия жидкостного наклонного тягонапоромера ТНЖ-Н (микроманометра) основан на вытеснении рабочей жидкости из сосуда в измерительную наклонную трубку и гидростатическом давлении столба этой жидкости в наклонной трубке.

Рекомендации по монтажу тягонапоромера ТНЖ-Н

При выборе места установки (монтажа) тягонапоромера ТНЖ-Н нужно руководствоваться следующими правилами:

— расстояние от места отбора давления до тягонапоромера должно быть возможно меньшим;
— место для установки тягонапоромера должно быть удобным для обслуживания и исключать возможность его повреждения;
— шкала тягонапоромера и уровень должны быть освещены и хорошо видны с рабочего места;
— тягонапоромер надо предохранять от тряски и вибрации;
— в окружающем воздухе не должно быть агрессивных газов, вредно действующих на корпус и детали тягонапоромера, а также излишней влаги.

Монтаж тягонапоромера ТНЖ-Н сводится к навешиванию его на штыри диаметром 4 – 5 мм, укрепленные на вертикальном щите (панели) по разметке указанной на рисунке. После навешивания производится регулировка угла наклона тягонапоромера по уровню винтом.

Смонтированный тяго-напоромер ТНЖ-Н заполняют спиртом через один из штуцеров. При заполнении следят за тем, чтобы уровень спирта в трубке совпадал с нулевой отметкой шкалы, причем шкала должна быть перемещена по возможности ближе к правому крайнему положению. При заполнении в полостях резиновых трубок  может остаться часть спирта, который удаляют из трубок легким покачиванием, встряхиванием прибора или продуванием. В случае образования пузырьков воздуха в стеклянной измерительной трубке их удаляют путем подвода незначительного давления к минусовой полости прибора.

Так при заполнении очень трудно точно совместить уровень жидкости с нулевой отметкой шкалы, окончательную регулировку производят перемещение шкалы вдоль стеклянной трубки. Шкалу перемещают вправо или влево, открутив винт примерно на один оборот. Для фиксации шкалы в определенном положении закручивают винт.

После совмещения уровня жидкости с нулевой отметкой шкалы соединяют тягонапоромер с местом отбора давления. Подключение производят резиновыми трубками с внутренним диаметром 6 – 8 мм. При измерении давления резиновую трубку подключают к штуцеру со знаком плюс. При измерении разряжения резиновую трубку к штуцеру со знаком минус. При измерении перепада давлений большее абсолютное давление подключается к штуцеру со знаком плюс, а меньшее абсолютное давление подключают к штуцеру со знаком минус. После присоединений резиновых трубок проверяют герметичность мест соединения.

Форма заказа тягонапоромера ТНЖ-Н

При оформлении заказа на тягонапоромер ТНЖ-Н в заявке следует указать модель прибора согласно требующемуся пределу измерения давленияю
Пример полной формы обозначения (ПФО) при заказе:
ТНЖ-Н-250 Па, ТНЖ-Н-630 Па, ТНЖ-Н-1000 Па, ТНЖ-Н-1600 Па — Тягонапоромер жидкостный наклонный однотрубный (микроманометр наклонный, кл.т. 1,5%, до 0,02МПа, Тос +5…+50С, с Хр(конс)

Возможные ошибки при заказе  тяго-напоромеров-микроманометров ТНЖН

Ввиду относительной сложности обозначения и формы заказа тяго-напоромеров ТНЖН, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильное или некорректное название прибора: манометр, переносной напоромер, тягомер, измеритель напора тяги тягинапора, дифманометр-перепадомер, микроманометр, милиманометр, микроманометер, микродифманометр, микронапоромер, микротягомер, компенсационный манометр, измеритель дифференциального (перепада, разности) давления, преобразователь (датчик) гидростатического давления, пневмопреобразователь, пневморегистратор, регистратор, регулятор, сигнализатор, детектор и т.д. и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: ТНЖН, ТН-Ж, ТН-ЖН, ТЖН-400, ТЖ-Н-400, ТНЖ250, ТНЖ630, ТНЖ1000, ТНЖ600, ТНЖ-Н250, ТНЖ-Н630, ТНЖ-Н1000, ТНЖ-Н1600 и т.д. и т.п.;
— ошибки, связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure sensors, pressure transmitters, micropressure gauges, micromanometers, tyagonaporomer tnzh-n-250-630-1000-1600pa zhidkostnyj naklonnyj, NY:-Y-250, NY:-Y-630, NY:-Y-1000, NY:-1600 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на дифманометры-перепадомеры ТЖН-250…1600, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики, параметры рабочей среды и эксплуатации, а наши менеджеры и инженеры подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию) по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе в Москве).

Также в заказе необходимо указать количество комплектов приборов и доп.оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).

Техническая документация на жидкостной наклонный тягонапоромер ТНЖ-Н-250,-630,-1000,-1600Па:
см. Карта заказа ТНЖ-Н-250,-630,-1000,-1600 тягонапоромер жидкостной наклонный (скачать опросный лист).
см. Технические характеристики ТНЖ-Н-250,-630,-1000,-1600 тягонапоромер жидкостной наклонный (Тех.описание).
см. Руководство по эксплуатации ТНЖ-Н-250,-630,-1000,-1600 тягонапоромер жидкостной наклонный.
см. Методика поверки ТНЖ-Н-250,-630,-1000,-1600 тягонапоромер жидкостной наклонный.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

Copyright © ТЕПЛОПРИБОР.рф 2015-2023 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт. ПОМ, соавторы КАВ (1500=), ГдрМт.
ГК Теплоприбор — производство и продажа КИПиА: Приборы измерения и контроля давления / Метрологическое оборудование / Микроманометры / Жидкостные наклонные тягонапоромеры ТНЖ-Н-250…1600, манометры MM100-H, ММ50-Н, ММ200-Н, микроманометр ММН-2400(5)-1,0, мановакуумметр двухтрубные МВ U-образный и другие модели.
См. тех.описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) тягонапоромер ТНЖ-Н-250/-630/-1000/-1600 по цене производителя, проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы измерения и контроля давления.

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

Вернуться в начало страницы.

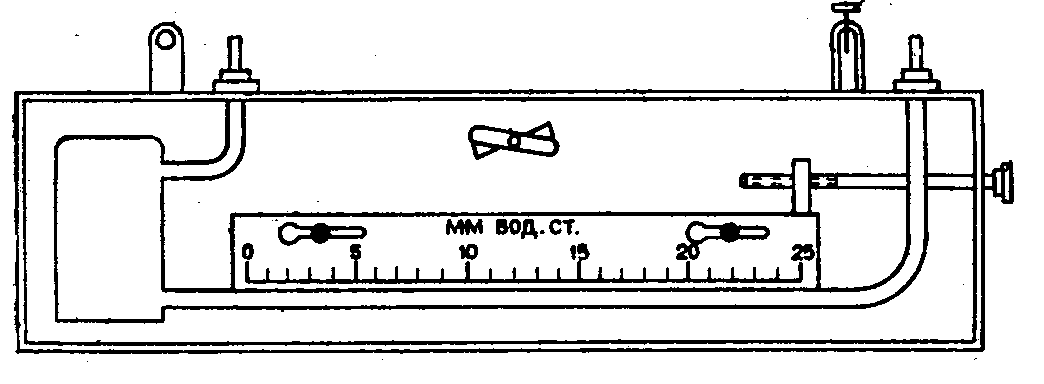

Тягонапоромер жидкостный – тнж

Предназначен
для измерения незначительного разрежения
и малых давлений газа .

Имеет
корпус, внутри которого располагаются
стеклянный

сосуд,
наклонная стеклянная трубка, шкала и
уровень. На

корпусе
имеются ушки для крепления, винт установки
по

уровню,
винт установки шкалы на «0», штуцеры
для подсо-

единения
и заливки спиртом ( с плотностью 0,85
г/см³).

при
измерении разрежения импульс подсоединяется
к штуцеру, который связан с трубкой, а
при измерении избыточного давления –
со штуцером, который связан со стеклянным
сосудом.

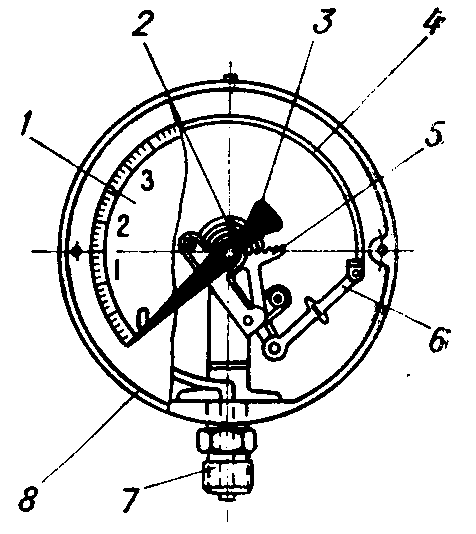

П
ружинный
манометр имеет
металлический корпус, внутри которого
расположена изогнутая латунная трубка
овального сечения (пружинка). Свободный
конец пружинки через тягу соединен с
поворотным механизмом стрелки ( зубчатый
сектор, пружинка, центральная шестеренка
на оси). А второй конец соединен со
стояком имеющим в нижней части ниппельное
отверстие для входа измеряемой среды.
Кроме того имеется шкала и стекло которое
крепится футляром к корпусу.

Принцип
действия. Под
давлением измеряемой среды трубчатая
пружинка выпрямляется, поворачивая при
этом зубчатый сектор и шестеренку, а
следовательно и стрелку. Плавное движение
стрелки обеспечивает спиральная пружинка
(волосок).

[Давление
заходящее внутрь латунной пружинки
одинаково давит по всем направлениям,
но сила
давления на верхнюю поверхность трубки
будет больше, чем на нижнюю поверхность,
т.к. площадь верхней поверхности больше
площади нижней. F
= Р х S.
Из-за разности сил
трубка и выпрямляется]

Требования гнот к установке манометров.

Манометры
должны подбираться таким образом, чтобы
рабочее давление находилось в средней
трети шкалы
(во второй трети).

На
шкале должна наноситься красная
черта по
высшему допустимому рабочему давлению
в котле. Взамен красной черты на шкале
допускается
прикреплять
к корпусу
манометра
металлическую пластинку, окрашенную в
красный цвет и плотно прилегающую к
стеклу.

Диаметр
манометра зависит от высоты установки
по отношению к уровню площадки наблюдения:
при высоте до 2 м – не менее 100 мм;

от
2 до 5 м – не менее 160 мм и при Н более 5 м
— не менее 250 мм. При установке на высоте
более 5 м необходим также сниженный
манометр в качестве дублирующего.

Класс
точности
должен быть для котлов с давлением до
25 кГ/см² не ниже 2,5. (Класс точности –
допустимая погрешность показаний
прибора выраженная в процентах.)

Манометры
должны присоединяться
к котлам и трубопроводам пара и горячей
воды при помощи 3-х ходового крана (или
устройства его заменяющего) и сифонной
трубки. Манометры устанавливаются
вертикально или с наклоном вперед до
30°.

Проверка
манометров должна производиться :

• госповерителем
  не реже 1 раза в год с установкой клейма
  и пломбы,(на них наносится квартал и
  год момента поверки);

• администрацией
  котельной не
  реже одного раза в полгода при помощи
  контрольного манометра имеющего такую
  же шкалу и класс точности, как и у
  проверяемого манометра (отмечается в
  журнале проверки КИПиА)

• обслуживающим
  персоналом
  не реже одного раза в смену методом
  посадки на «0» (отмечается в сменном
  журнале).

Манометры
не допускаются к применению
в случаях :

• если
  имеются механические повреждения,
  которые могут оказать влияние на
  правильность показаний (разбито стекло,
  погнута стрелка, вмятины на корпусе,
  запотевает стекло и др.)

• если
  стрелка манометра не садится на «0»
  на величину превышающую половину
  допустимой погрешности;

• если
  отсутствует клеймо или пломба госповерки;

• если
  срок поверки истек;

(если
нет красной черты на максимальном
рабочем давлении ее необходимо нанести)

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #

Назначение:

• Тягонапоромер жидкостный ТНЖ-Н представляет собой измерительный прибор, в котором измеряемое давление или разряжение уравновешивается давлением столба жидкости в наклонной трубке.
• Тягонапоромер предназначен для измерения давления или разряжения, а также разности давлений воздуха и газов.
• Применяется в котельных ГРЭС и ТЭЦ.

Технические характеристики:

• Тягонапоромер предназначен для работы при статическом давлении не более 20000 Па.
• Предел измерения тягонапоромера 250 Па/ 400 Па; 630 Па; 1000 Па и 1600 Па.
• Рабочая жидкость спирт этиловый технический (гидролизный) марки А ГОСТ 17299-71. плотностью 0,85 г-см3 при температуре 20°С
• Емкость одной заливки не более 40 см3.
• Температура эксплуатации от плюс 5 град, до плюс 50 град-,„С при относительной влажности не более 80 процентов.
• Величина поправки к показаниям тягонапоромера при отклонении температуры окружающей среды от плюс 20 град. С, в интервале температур от плюс 5 до плюс 50 град- С, составляется 0,5 проц. от измеряемой величину на каждые 5 град. С измерения температуры. Поправка вычитается, если температура больше и прибавляется, если температура меньше плюс 20 град. С
• Класс точности — 1,5.
• Масса тягонапоромера не более 1,84 кг.

Устройство и принцип работы

Тягонапоромер состоит из стеклянного сосуда с измерительной трубкой , установленного в металлическом корпусе . Вдоль измерительной трубки установлена шкала . Стеклянный сосуд с измерительной трубкой, скобами и винтами жестко закреплен на кронштейнах, приваренный к корпусу. На этих кронштейнах установлен шкалодержатель с подвижно закрепленной на нем шкалой. Для перемещения шкалы вдоль измерительной трубки служит винт с маховичком . В верхней части корпуса на кронштейне укреплен уровень , по которому прибор устанавливают в рабочее положение при монтаже.

Принцип действия тягонапоромера основан на вытеснении рабочей жидкости из сосуда в измерительную наклонную трубку и гидростатическом давлении столба этой жидкости в наклонной трубке.
