Указатель чередования фаз эи 5001 мт инструкция

Фазоуказатель ЭИ5001МТпредназначен для определения порядка чередования фаз в трехфазных цепях переменного тока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФАЗОУКАЗАТЕЛЯ ЭИ5001МТ

Фазоуказатель обеспечивает определение порядка чередования фаз в трехфазных цепях переменного тока при значениях напряжения в цепи от 50 V до 600 V. Фазоуказатель обеспечивает определение порядка чередования фаз при продолжительности включения не более 3 сек. с интервалом между включениями не менее 30 сек. Мощность, потребляемая фазоуказателем, не превышает следующих значений при напряжениях:
50 V и частоте 50 Hz — 2 VA;
100 V и частоте 50 Hz — 7,5 VA;
100 V и частоте 500 Hz — 4 VA;
500 V и частоте 50 Hz — 200 VA;
Габаритные размеры — 65х65х45 мм.
Масса — 0,19 кг.

Принцип действия:

При подключении трех проводов фазоуказателя к соответствующим фазам зеленый  свет загорается при прямой последовательности подключения фаз, красный при обратной последовательности подключения фаз.

Частичное загорание красного светодиода вместе с ярко горящим зеленым светодиодом, указывает на  несимметрию фазных напряжений.

Фазоуказатель обеспечивает определение порядка чередования фаз при неограниченной продолжительности  времени подключения к трехфазной цепи.

Фазоуказатель ЭИ5001 применяется в трехфазных цепях с переменным током, и определяющее порядок чередования фаз. При соблюдении потребителем технических условий (ТУ) эксплуатации прибора, а также при правильном хранении, производители фазометра гарантируют его долгий срок службы и точные показания.

Назначение прибора ЭИ5001

Данный прибор определяет порядок чередования фаз при напряжении в цепи: от 50 В до 600 В. Диапазон частот, при котором работает фазоуказатель ЭИ5001 колеблется при этом от 40 Гц до 500 Гц. В некоторых случаях, если напряжение в цепи от 200 В до 600 В, то частота варьирует от 500 Гц до 100 0 Гц. При этом при определении упорядоченности чередования фаз в цепи с переменным током, продолжительность включения не должна превышать трех секунд, а промежутки между включением не должны быть меньше тридцати секунд. Фазоуказателями обычно пользуются дежурные электрики. При помощи прибора они определяют наличие всех фаз, и в случае отсутствия хотя бы одной из них, отключают электрооборудование. Включать оборудование, если нет трех фаз, строго запрещено!

Применение

Область применения указателя чередования фаз ЭИ5001 достаточно широка, так как электрическое оборудование есть практически на любом промышленном объекте: на различных заводах и бетоносместительных станциях, на швейных фабриках и насосных станциях, в воздухоочистительных системах и на всевозможных станках.
Данный фазоуказатель можно применять и в качестве индикатора для различных, нагревательных приборов. При наличии трех фаз на фазоуказателе святятся три светодиода. Если фаза отсутсвует – один из светодиодов не светится, и нагревательный прибор включать нельзя.

Преимущества указателя фаз

• точность
• скорость определения отсутствия фазы
• компактность
• простота использования

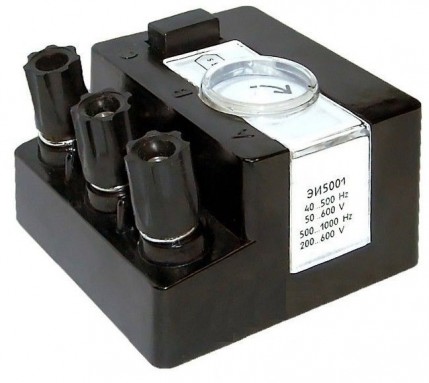

Конструкция

Фазоуказатель индукционной системы ЭИ5001 состоит из корпуса, крышки и пластмассового основания. На основании крепиться стальная пластина с тремя сердечниками. В центре стальной пластины находится ось рабочего механизма и керн (опора подпятника).

В корпусе фазоуказателя расположено отверстие для наблюдения за правильностью направления вращения диска ротора. Порядок чередования фаз соответствует обозначениям рабочих зажимов, если вращение диска ротора совпадает с стрелкой.

Рис. 1. Схема электрическая принципиальная фазоуказателя переменного тока ЭИ5001

• М — ротор;
• Х — контактодержатель;
• L1, L2, L3 — катушка.

В комплект поставки входит фазоуказатель, коробка и инструкция по применению с гарантией.

Назначение фазоуказателя ЭИ5001:

 Фазоуказатель ЭИ5001 предназначен для определения порядка чередования фаз в трёхфазных цепях переменного тока.

Особенности фазоуказателя ЭИ5001:

• Фазоуказатель обеспечивает определение порядка чередования фаз в трехфазных цепях переменного тока при значениях напряжения в цепи от 50 до 600 V.
• Фазоуказатель обеспечивает определение порядка чередования фаз при продолжительности включения не более 3 сек. с интервалом между включениями не менее 30сек.

Технические характеристики фазоуказателя ЭИ5001:

Общие характеристики фазоуказателя ЭИ5001:
