Укладка профилированного поликарбоната на крышу инструкция

Как я и обещал в предыдущей статье, в которой мы говорили о профилированном поликарбонате, в данной статье мы поговорим о его монтаже. Монтаж профилированного поликарбоната имеет свои тонкости. Их необходимо знать для того, что бы максимально продлить срок службы покрытия.

В предыдущей статье мы обсуждали характеристики и преимущества данного вида поликарбоната. Информация из предыдущей статьи поможет более основательно разобраться в вопросе его монтажа.

Монтаж профилированного поликарбонат — особенности листа

Профилированный поликарбонат, очень похож на металлический профнастил, хотя, и имеет некоторые отличия это – состав, прозрачность, размеры и т.п. Имея практически одинаковую форму, он фактически одинаково монтируется.
Безусловно, «профнастил из поликарбоната» имеет все же свои свойства и характеристики. Что означает и свои тонкости при монтаже.
Давайте, рассмотрим, в чем же заключаются эти тонкости и как правильно производить монтаж профилированного поликарбоната.

Монтаж в деталях: часть 1

Чтобы было удобно усваивать информацию я разложил все по пунктам. Для легкости восприятия рассмотри монтаж в двух частях. И так, идем по порядку.

1. Каркас, который будет служить основой для укладки панелей стоит окрашивать в светлые тона. Чтобы избежать чрезмерного перегрева мест соприкосновения каркаса с панелями. Стоит добавить, что покраску лучше производить молотковыми красками. Потому что их срок службы гораздо больше масляных, эмалей и нитроэмалей.
2. Панели и комплектующие, имеющие значительные повреждения, полученные при транспортировке и обработке, к монтажу не пригодны. Их использование приведет к значительному снижению срока службы изделия.
3. Монтаж панелей стоит производить при плюсовой температуре, то есть выше 0°С. Как правило, это гораздо упростит монтаж поликарбоната и снизит вероятность его повреждения.
4. Плиты должны укладываются только УФ-защитой к солнцу. Сторона с уф-защитой покрыта полиэтиленовой пленкой с нанесенной на ней маркировкой.
5. Панели укладываются снизу вверх, как при укладке обычного шифера.
6. Плиты, которые используются для навесов, крепятся по гребням волны. А те которые для оград — по впадинам.
7. Края, а так же соединения панелей необходимо закреплять к основе на каждой волне. Крепеж в средней части панелей производится через 2-3 волны.
8. Край плиты не должен выступать меньше чем на 50 мм от места крепежа, но и не превышать 200 мм.

Монтаж в деталях: часть 2

Итак, вторая часть обсуждения монтажа поликарбоната шаг за шагом. Поехали:

1. При монтаже листов этого вида, необходимо всегда помнить о термическом расширении данного материала. Поэтому в местах соединения и крепежа стоит делать необходимые зазоры. Так же следует знать, что отверстия под саморезы должны быть на 2-3 мм больше ножки самореза.  Это даст возможность свободно расширяться или сужаться панелям поликарбоната.
2. Не перетягивайте винты при монтаже. Помните, что панели должны без особых усилий двигаться при термическом расширении. Винт должен заворачиваться перпендикулярно поверхности листа.
3. Профнастил укладывается продольно внахлест через каждые 2 волны. Можно и в одну волну, но тогда необходимо в местах нахлеста укладывать герметизирующую ленту. Нахлест поперечный не должен быть меньше 200 мм и обязательно попадать на брус обрешетки.
4. Выполняя монтаж профилированного поликарбоната, нельзя перемещаться непосредственно по поверхности профнастила. Для этого используйте широкие доски не менее 250 мм шириной и не менее 25 мм толщиной, обмотанные не скользящей тканью.
5. Уклон любого поликарбонатного навеса не должен быть менее 15%.
6. Производители рекомендуют не использовать листы более 7 метров длиной. Но к сожалению, уже с поликарбонатом длиной в 6 метров придется изрядно помучиться.
7. Минимальный радиус кривизны для листа составляет 0.8 мм, и должен быть не менее 4 м. Для панелей большей толщины и радиус должен быть больше.
8. Укладка листов производится против основного направления ветров, а также снега и дождя.

При монтаже этого вида поликарбоната применяйте такие же элементы соединений, примыканий и крепежа, которые рекомендует производитель.

Резка профилированного поликарбоната

Ко всему выше перечисленному стоит добавить еще два момента – резка и сверление профилированного поликарбоната. При резке поликарбоната любого вида лучше использовать ручные пилы, электролобзики или шлифмашинки (болгарки). При использовании пилы и электролобзика необходимо применять пилы с мелкими зубьями. Такие же как для резки металла. Не следует при резьбе панелей применять ножи, так как даже опытные мастера допускают ошибки. Пожалуй, резьба ножом весьма непредсказуема.

Сверление профилированного поликарбоната

Отверстия сверлятся обычным сверлом по металлу на 2-3, а в некоторых случаях и 4 мм больше ножки самореза, для учета термического расширения. Безусловно, сверление следует производить на малых оборотах с минимальным нажимом, что бы избежать рваных отверстий. Не стоит производить отверстия ближе, чем 40 — 45 мм от края панелей.

Нужно помнить, что перед любыми процессами обработки материала его необходимо хорошо закрепить на ровной поверхности. Эти меры предосторожности избавят от массы хлопот.

Обрешетка под профилированный поликарбонат

Ну и в завершении, затронем не маловажную тему — это обрешетка под волнистый лист. Для сотовых и монолитных плоских листов очень важно, чтобы обрешетка учитывала горизонталь и вертикаль. Для профилированного данное условие не обязательно. Так как ребра жесткости позволяют выдерживать поперечные нагрузки без учета их поддержки.
К примеру, для сотового 6 мм  при снеговой нагрузке в 100 кг/кв.м, ячейка обрешетки должна быть не более 900х900 мм, ну или кратной этим параметрам. А для поликарбоната в виде профиля учитывается лишь размер шага по направлению ската воды, то есть вдоль ребер жесткости самого листа. Таким образом, сама обрешетка имеет несколько упрощенный вид. Это дает возможность заказчику немного сэкономить на конструкции.

Таблица параметров обрешетки под профилированный поликарбонат.

Разумеется, для монтажа профилированного поликарбоната существуют свои параметры обрешетки под разные снеговые нагрузки. Также есть параметры и под определенную толщину материала. Они представлены ниже в таблице.
И так, сегодня мы рассмотрели, что собой представляет монтаж профилированного поликарбоната. Также увидели установку шаг за шагом. Познакомились с обрешеткой под лист поликарбоната. И усвоили как сверлить и резать данный материал.
Наверно, данная статья помогла вам решить вопросы связанные с монтажом поликарбоната. Ну, а если все-таки еще остались вопросы по данной теме. Тогда пишите комментарии и мы их обязательно разберем.
Желаю удачи. Не забудьте оставить свой лайк в соц. сетях.

Рекомендации по укладке

Укладывать лист надо защитным слоем UV покрытия к солнцу (также как у сотового поликарбоната). Нахлест боковой (вдоль длины листов) – 1-2 волны – в зависимости от угла наклона. Нахлест поперечный 8-10 см.

Как правильно фиксировать на деревянной обрешетке

Разница с металлическим каркасом нет. То же расстояние между лагами 35-45 см. Те же 6-8 термошайб на 1 м2.

Как правильно фиксировать прозрачный шифер к металлической обрешётке

Рекомендуемое расстояние между лагами – 35-45 см. При монтаже использовать саморезы по металлу и силиконовые, либо резиновые термошайбы диаметром 20-25 мм. Предварительно, в месте прокола саморезом – сделать отверстие 8-10 мм, и уже после приложить термошайбу и закрутить саморез.

Как правильно стыковать листы

Стыковка вдоль – на 1-2 волны. Стыковка поперек – волна на волну – с нахлестом 8-10 см.

Какую термошайбу лучше использовать при монтаже

Однозначно резиновую или силиконовую с верхним ободком из метала диаметром 20-25 мм. Если шире – может не получиться крепеж при малой ширине волны листа. Если уже – не возможно сделать отверстие для расширения и сужения пластиковых прозрачных листов.

Инструкция по установке

Рекомендации по установке листов профилированного поликарбоната:

Расположение

• Удостоверьтесь, что защитный УФ слой будет с наружной стороны кровли.
• Положите панель так, чтобы она наложилась на опорную конструкцию крыши с обеих сторон. Если это невозможно, панели должен быть уложены с нижним нахлестом от основного направления дождя.
• Листы должны быть расположены и установлены без усилий. Листы нельзя вытягивать или применять иную силу при неточно подобранных размерах панелей.

Крепление

• Используйте герметизирующую ленту вдоль бокового нахлеста листа.
• Используйте герметизирующую ленту по всей длине нахлеста.
• Наклейте герметизирующую ленту вдоль основания и на крайний нахлест (если есть), вдоль средней линии болтов или две ленты с двух сторон от средней линии болтов.

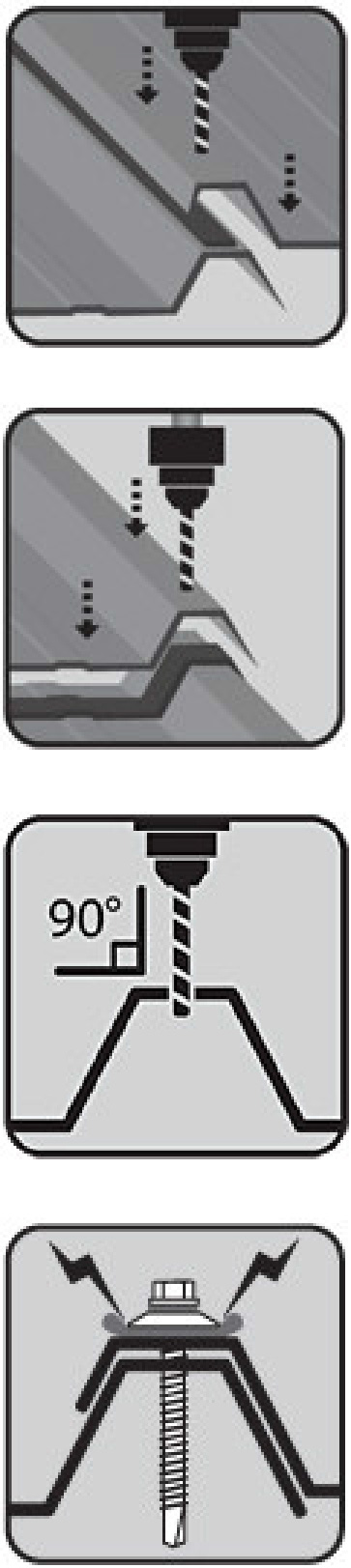

• Предварительно просверлите 10-миллиметровые отверстия в верхней части волны листа, куда будут ввинчены винты.
• Начните закреплять винты с первого бокового нахлеста (левая сторона) через предварительно просверленные отверстия (3).
• Начните вкручивать винты c нижней балки в каждую вторую волну листа (1).
• Закрепите винты по промежуточной балке, в каждую третью волну листа (2).
• Закрепление последнего (верхнего) листа кровли начинать с левой стороны, в каждую вторую волну листа (1).
• Не пережимать!
• Зафиксируйте скрепляющие болты через каждые 300-400 мм (4).

Рекомендации:

Рекомендации не заменяют требования строительных норм и являются общими для данного вида материала!

Некогда звонить, или уже не рабочее время? — мы Вам перезвоним тогда, когда Вам удобно!

Уважаемый покупатель!

У Вас возник к нам вопрос, но Вы по какой-либо причине не можете позвонить нам сами или не смогли до нас дозвониться? Закажите обратный звонок!

Что такое обратный звонок?

Вы заполняете специальную форму заявки (слева от этого текста), менеджер магазина внимательно изучает Ваш вопрос и перезванивает по указанному Вами телефону.

Как заказать?

Просто заполните форму на данной странице: представьтесь, задайте вопрос и не забудьте написать номер телефона! (пожалуйста, обязательно укажите код города)

Для Вас звонок бесплатный!
Звонки в любую точку России!

Уважаемый покупатель!

У Вас возник к нам вопрос, но Вы по какой-либо причине не можете позвонить нам сами или не смогли до нас дозвониться? Закажите обратный звонок!

Что такое обратный звонок?

Вы заполняете специальную форму заявки (слева от этого текста), менеджер магазина внимательно изучает Ваш вопрос и перезванивает по указанному Вами телефону.

Как заказать?

Просто заполните форму на данной странице: представьтесь, задайте вопрос и не забудьте написать номер телефона! (пожалуйста, обязательно укажите код города)

Источник

Правила транспортировки, монтажа и эксплуатации листов профилированного монолитного поликарбоната МП-20 (У)

Правила перевозки, монтажа и эксплуатации листов профилированного монолитного поликарбоната МП-20 (У)

До момента монтажа профилированные монолитные поликарбонатные листы МП-20 (У) должны храниться и транспортироваться в горизонтальном положении. Поверхность должна быть ровной, сухой и чистой. В качестве подложки рекомендуется использовать картон уложенный в несколько слоев под всей площадью листов. Нельзя хранить листы под прямыми солнечными лучами или без накрытия от дождя

(1). Запрещается наступать или ходить по листам профилированного монолитного поликарбоната МП-20 (У) в любое время.

Важно: Не допускается перемещение листов волоком. С целью исключения образования царапин необходимо обеспечить одного грузчика на каждые полтора-два метра листа. Поднятие листов происходит строго вверх.

Панели профилированного монолитного поликарбоната МП-20 (У) марок ROYALPLAST, POLYNEX, SUNNEX, GREENHOUSE-nano устанавливаются узким гребнем (меньшей трапецией) вверх, чтобы сторона, на которую нанесена защита от ультрафиолетовых лучей, при монтаже была обращена по направлению к солнцу

(2). Защита от ультрафиолета предназначена для устранения вредного воздействия солнечных лучей на поликарбонат и сохранения всех его механических свойств в течение периода эксплуатации.

С целью исключения ошибок при монтаже, листы имеют маркировку указывающую бренд, номер партии, дату производства, а также обозначение «THIS SIDE DOWN» (переводится как «ЭТОЙ СТОРОНОЙ ВНИЗ»). Обозначение нанесено непосредственно на лист с интервалом 70-80 см. Резание панелей профилированного монолитного поликарбоната МП-20 (У) толщиной до одного миллиметра может осуществляться ручными ножницами по металлу. Для резки более толстых листов используется высокоскоростная циркулярная пила с упором, снабжённая лезвиями с мелкими неразведёнными зубьями, армированными твёрдыми сплавами

(3). Рекомендуется использовать пилы со скоростью не менее 3200 об/мин. Листы при этом необходимо прочно зафиксировать для предотвращения вибрации. После завершения процедуры удалите остатки пыли и мелкой стружки с обрезанных краёв листа сжатым воздухом или пылесосом.

Монтаж профилированного монолитного поликарбоната МП-20 (У) осуществляется горизонтальными рядами перемещаясь снизу вверх. Каждый последующий лист в ряду накладывают на предыдущий на 1-2 волны

(4). Каждый последующий ряд смещают на предыдущий минимум на 200 мм

(5). Место поперечного стыка должно приходиться на обрешетку. Допускается изгиб листов в арку с минимальным радиусом 4 метра

(6). Крепление листов производится линиями к поперечной обрешётке при помощи болтов или винтов-саморезов с уплотнительным кольцом. Для этого необходимо в местах будущего крепления к каркасу высверлить в профилированном поликарбонатном листе отверстия, диаметр которых должен быть на 50-70% больше диаметра используемых болтов или саморезов — для учёта сжатия и расширения материала.

Важно: Установка болтов и винтов-саморезов должна быть произведена строго перпендикулярно к листу. Не допускается излишнее усилие при затягивании

(7). Максимально допустимое расстояние для установки несущих поперечных опор каркаса (обрешетки крыши под шифер) для прозрачного шифера МП-20 (У) должно рассчитываться квалифицированным специалистом исходя из значений снеговой и ветровой нагрузок, угла наклона кровли и используемой толщины профилированного монолитного листа. Угол наклона кровли относительно горизонтального уровня для монолитного трапециевидного поликарбоната МП-20 (У) должен составлять не менее 20%.

Рекомендуемое количество точек крепления составляет минимум 8-10 штук на один квадратный метр.

Для сверления отверстий используйте новые стальные сверла. Во избежание образования протеканий, сверление при горизонтальном (кровельном) монтаже производится исключительно в узкий гребень (меньшую трапецию) монолитного профилированного поликарбоната.

При этом рекомендуемое минимальное расстояние от места сверления отверстия до края листа должно быть не менее 50мм (8).

При необходимости, в местах стыковки панелей профилированного монолитного поликарбоната МП-20 (У) марок ROYALPLAST, POLYNEX, SUNNEX, GREENHOUSE-nano, для улучшения герметизации можно использовать нейтральный силиконовый наполнитель (9).

Важно: Запрещается использовать любые акрилосодержащие герметики!

Очистка панелей профилированного монолитного поликарбоната МП-20 (У) производится мыльным раствором при помощи губки или мягкой ткани. Допускается использование моечных установок высокого давления с рабочим давлением до 100 Бар.

Важно: Не используйте моющие средства содержащие абразивные вещества, концентрированные щелочи, растворители (10).

Источник

Монтаж профилированного поликарбоната

Профилированный поликарбонат не так давно начал масштабно использоваться в строительстве. Его применяют для возведения беседок, бань, теплиц и других построек. Однако монтаж профилированного поликарбоната имеет свои нюансы, соблюдая которые, вы добьетесь практичности и долговечности материала. И если вы не знаете, как крепить профилированный поликарбонат, то эта статья для вас. Но для начала разберем особенности данного материала.

Основные достоинства

Первое и самое главное преимущество заключается в хорошей гибкости поликарбоната по сравнению со стеклом. Это дает возможность обустраивать любые, даже полукруглые поверхности. Также он пропускает свет, что позволяет применять его для покрытия балконов, лоджий или парников.

Данный материал очень похож на металлический профнастил. За счет этого они практически одинаково устанавливаются, хотя при монтаже поликарбонатного листа стоит учитывать некоторые моменты. В целом, монтаж профилированного поликарбоната своими руками достаточно легок, что является большим плюсом в применении материала.

Также поликарбонатный лист имеет воздушную прослойку и может похвастаться теплоизоляционными характеристиками, устойчив к разнообразным физическим и механическим воздействиям, способен выдерживать температуры до -40 градусов по Цельсию.

Монтаж профилированного поликарбоната инструкция

Профилированный поликарбонат как правильно крепить – этот вопрос возникает у многих потребителей, ведь, как говорилось выше, данный материал имеет свои нюансы. Мы подготовили небольшую инструкцию, которая поможет правильно монтировать материал, обеспечив долгие годы службы. А чтобы информация запоминалась лучше, разобьем все по пунктам.

1. Каркас, служащий главным элементом для установки листов, желательно красить в светлые цвета, чтобы предотвратить чрезмерный перегрев мест соединений. Рекомендуем использовать молотковую краску, потому что она более долговечна.
2. Если какие-либо детали (крепежи, стойки) повреждены, то их стоит утилизировать. Применение деформированных деталей приведет к уменьшению срока службы постройки.
3. Крепление панелей желательно проводить в теплую погоду. Это обеспечит легкость монтажа, снизит риск повреждений.

1. Листы нужно укладывать сторонами с ультрафиолетовой защитой вверх. Такие стороны помечены маркировкой.
2. Как при монтаже шифера или металлического профнастила, листы должны крепиться снизу вверх.
3. Листы, использующиеся для навесов, устанавливаются по гребням волны, для оград – по впадинам.
4. Края и места соприкосновения листов нужно закреплять к основной части на всех волнах.
5. Не стоит забывать о свойствах материала. Крепеж для профилированного поликарбоната должен иметь небольшие зазоры, чтобы обеспечить свободное расширение и сужение поликарбоната.
6. Разрешается уклонять поликарбонатный навес не больше 15 процентов.
7. Не применяйте листы больше 6 – 7 метров в длину. Это затруднит процесс установки и заберет уйму времени.

Соблюдая простые правила и рекомендации, вы добьетесь долговечности и качества постройки.

Монтаж профилированного поликарбоната своими руками видео

Если вы все еще не поняли, как крепить профилированный поликарбонат на крышу или другую поверхность, мы предлагаем посмотреть два небольших видеоролика, где подробно описывают методы и процесс установки.

Решили купить профлисты и обустроить территорию? Ждем вас в компании «Полигаль»! У нас представлен богатый ассортимент сотовой и монолитной поликарбонатной продукции, из которого каждый потребитель выберет нужный вариант. Позвоните нам уже сейчас, наши менеджеры расскажут правильные способы монтажа для профилированного поликарбоната, сориентируют по цене и помогут выбрать материал!

Источник

Монтаж профилированного монолитного поликарбоната

Профилированный монолитный поликарбонат должен храниться и транспортироваться в горизонтальном положении. Поверхность обязательно должна быть ровной и чистой. Рекомендуется использовать подложку из картона, сотового пропилена или какого-либо другого листового пластика, уложенного под всей площадью листов. Категорически недопустимо хранить листы пмпк под прямыми солнечными лучами или под дождем, снегом, градом.

Запрещается наступать или ходить по листам профилированного поликарбоната

Также не рекомендуем перемещать листы профилированного монолитного поликарбоната волоком или перебрасыванием!

Чтобы исключить образование царапин на поверхности материала, необходимо соблюдать меры. Аккуратно грузить, перемещать в ручную, либо погрузчиком на поддоне и использовать упаковочные материалы.

Рекомендуем поднимать листы строго вверх, те панели профилированного монолитного поликарбоната устанавливаются узким гребнем (трапецией или полукругом) вверх, так как сторона, с защитой от ультрафиолетовых лучей, при монтаже должна быть обращена по к солнцу.

Защита от ультрафиолета увеличивает срок службы профилированного монолитного поликарбоната до 30 лет. Чтобы исключить ошибки при монтаже, на листах имеется маркировка, указывающая наименование бренда, номер партии, дату производства, и обозначение – какой стороной стелить вниз.

Резка панели профилированного монолитного поликарбоната толщиной до одного миллиметра на части, может осуществляться ручными ножницами по металлу или строительным ножом, желательно с направляющими.

Для того, чтобы разрезать более толстые листы -используйте циркулярную пилу с направляющими, либо электро лобзик с направляющими и большой амплитудой движения.

Рекомендуем обязательно прочно зафиксировать листы пмпк, чтобы предотвратить движение во время резки. После процедуры резки – удалите поликарбонатную пыль и стружку с обрезанных краёв листа сжатым воздухом или пылесосом, ни в коем случае не снимайте мусор руками!

При монтаже профилированного монолитного поликарбоната рекомендуем делать укладку листов горизонтальными рядами перемещаясь снизу вверх. Каждый следующий лист в боковом ряду накладывйте на предыдущий на 1, а лучше на 2 волны.

Каждый следующий лист вверх нахлестывайте на предыдущий минимум на 200 мм. Место нахлеста листов должно совпасть с обрешеткой ( для четкой фиксации). Возможен изгиб листов пмпк в арке с минимальным радиусом 3 метра.

Крепление листов нужно делать только линиями к поперечной обрешётке при помощи болтов или саморезов с термошайбами из резины или поликарбоната с уплотнительным кольцом более 20 мм шириной.

Возможно, в местах стыковок листов и примыканий к стенам гофрированного монолитного поликарбоната использовать прозрачный силиконовый наполнитель, но мы рекомендуем это делать только с людьми, прошедшими профессиональную подготовку!

Важно! При монтаже пмпк категорически запрещено использовать любые акрилосодержащие герметики! Мойку или очистку листов рифленного монолитного поликарбоната осуществлять моечной установкой высокого давления (до 100 Бар) а также мыльным раствором при помощи губки или мягкой ткани.

Важно! Категорически запрещено использовать для мойки листов профилированного поликарбоната составы — содержащие абразивные вещества, концентрированные щелочи, растворители, кислоты и другие вредные химические соединения для работы с пластиками.

Обрешетка под поликарбонат профилированный

Профилированный поликарбонат в качестве прозрачной крыши. Для этого надо понять какую обрешетку (стропильную систему) рационально использовать, для того, чтобы крыша справилась со снеговой нагрузкой. Для стандартных профилированных поликарбонатных листов шириной 1.05-1.15 метра и толщиной 0.8-1 мм рекомендуется делать обрешетку не менее 40 см. Для профилированных листов шириной 1.26-1.87 метра, толщиной листов от 1 мм можно допустить расстояние до 50 см. Угол наклона кровли (стропил) от 20 градусов. Можно использовать для обрешетки и металлические и деревянные конструкции. Свес профилированных листов поликарбоната на скате и фронтонах не должен быть более 5 см, так как лист достаточно гибкий.

Максимальный шаг обрешетки в зависимости от толщины листа

Как правильно уложить профилированный поликарбонат

• Всегда укладывать волной вверх – вертикально – не важно, что вы строите – забор, кровлю или стены.
• Минимальный нахлест сбоку на кровле — 1 волна (при уклоне от 30 градусов), 2 волны (при уклоне менее 25 градусов).
• Минимальный нахлест поперечный на кровле 10 см.
• Стелить стороной с uv защитой от солнечных лучей вверх – на листах обычно есть надпись на пленке или этикетка – подтверждающая сторону с uv-слоем.
• В местах крепления обязательно сделать отверстия 0.8-1 см, далее к поликарбонату приложить специальную резиновую или силиконовую термошайбу от 2 см диаметром и закрепить саморезом.
• Для дачных небольших построек подойдет профильный поликарбонат толщиной 0.8-1 мм, а для промышленных прозрачных крыш 1-1.3 мм.
• Для больших пролетов рекомендуем заказывать максимально цельные (по длине) профилированные листы.
• Стандартный расход термошайб на м2 поликарбоанта монолитоного волнового — 6-8 штук
• Для монтажа у каждого производителя есть свой набор дополнительных крепежных элементов и условий гарантии – рекомендуем ознакомиться, чтобы ваша кровля, веранда или забор служили долго и вы могли спокойно воспользоваться гарантийным случаем при необходимост

Правила монтажа рифленного поликарбоната в вопросах и ответах

Рекомендации по укладке

Укладывать лист надо защитным слоем UV покрытия к солнцу (также как у сотового поликарбоната). Нахлест боковой (вдоль длины листов) – 1-2 волны – в зависимости от угла наклона. Нахлест поперечный 8-10 см.

Как правильно фиксировать на деревянной обрешетке

Разница с металлическим каркасом нет. То же расстояние между лагами 35-45 см. Те же 6-8 термошайб на 1 м2.

Как правильно фиксировать прозрачный шифер к металлической обрешётке

Рекомендуемое расстояние между лагами – 35-45 см. При монтаже использовать саморезы по металлу и силиконовые, либо резиновые термошайбы диаметром 20-25 мм. Предварительно, в месте прокола саморезом – сделать отверстие 8-10 мм, и уже после приложить термошайбу и закрутить саморез.

Как правильно стыковать листы

Стыковка вдоль – на 1-2 волны. Стыковка поперек – волна на волну – с нахлестом 8-10 см.

Какую термошайбу лучше использовать при монтаже

Однозначно резиновую или силиконовую с верхним ободком из метала диаметром 20-25 мм. Если шире – может не получиться крепеж при малой ширине волны листа. Если уже – не возможно сделать отверстие для расширения и сужения пластиковых прозрачных листов.

Источник

Инструкция по установке

Рекомендации по установке листов профилированного поликарбоната:

Расположение

• Удостоверьтесь, что защитный УФ слой будет с наружной стороны кровли.
• Положите панель так, чтобы она наложилась на опорную конструкцию крыши с обеих сторон. Если это невозможно, панели должен быть уложены с нижним нахлестом от основного направления дождя.
• Листы должны быть расположены и установлены без усилий. Листы нельзя вытягивать или применять иную силу при неточно подобранных размерах панелей.

Крепление

• Используйте герметизирующую ленту вдоль бокового нахлеста листа.
• Используйте герметизирующую ленту по всей длине нахлеста.
• Наклейте герметизирующую ленту вдоль основания и на крайний нахлест (если есть), вдоль средней линии болтов или две ленты с двух сторон от средней линии болтов.
• Предварительно просверлите 10-миллиметровые отверстия в верхней части волны листа, куда будут ввинчены винты.
• Начните закреплять винты с первого бокового нахлеста (левая сторона) через предварительно просверленные отверстия (3).
• Начните вкручивать винты c нижней балки в каждую вторую волну листа (1).
• Закрепите винты по промежуточной балке, в каждую третью волну листа (2).
• Закрепление последнего (верхнего) листа кровли начинать с левой стороны, в каждую вторую волну листа (1).
• Не пережимать!
• Зафиксируйте скрепляющие болты через каждые 300-400 мм (4).

Варианты:

Рекомендации:

Рекомендации не заменяют требования строительных норм и являются общими для данного вида материала!

Некогда звонить, или уже не рабочее время? — мы Вам перезвоним тогда, когда Вам удобно!

Уважаемый покупатель!

У Вас возник к нам вопрос, но Вы по какой-либо причине не можете позвонить нам сами или не смогли до нас дозвониться? Закажите обратный звонок!

Что такое обратный звонок?

Вы заполняете специальную форму заявки (слева от этого текста), менеджер магазина внимательно изучает Ваш вопрос и перезванивает по указанному Вами телефону.

Как заказать?

Просто заполните форму на данной странице: представьтесь, задайте вопрос и не забудьте написать номер телефона! (пожалуйста, обязательно укажите код города)

Для Вас звонок бесплатный!
Звонки в любую точку России!

Уважаемый покупатель!

У Вас возник к нам вопрос, но Вы по какой-либо причине не можете позвонить нам сами или не смогли до нас дозвониться? Закажите обратный звонок!

Что такое обратный звонок?

Вы заполняете специальную форму заявки (слева от этого текста), менеджер магазина внимательно изучает Ваш вопрос и перезванивает по указанному Вами телефону.

Как заказать?

Просто заполните форму на данной странице: представьтесь, задайте вопрос и не забудьте написать номер телефона! (пожалуйста, обязательно укажите код города)

Источник

Монтаж профилированного монолитного поликарбоната

Профилированный монолитный поликарбонат должен храниться и транспортироваться в горизонтальном положении. Поверхность обязательно должна быть ровной и чистой. Рекомендуется использовать подложку из картона, сотового пропилена или какого-либо другого листового пластика, уложенного под всей площадью листов. Категорически недопустимо хранить листы пмпк под прямыми солнечными лучами или под дождем, снегом, градом.

Запрещается наступать или ходить по листам профилированного поликарбоната

Также не рекомендуем перемещать листы профилированного монолитного поликарбоната волоком или перебрасыванием!

Чтобы исключить образование царапин на поверхности материала, необходимо соблюдать меры. Аккуратно грузить, перемещать в ручную, либо погрузчиком на поддоне и использовать упаковочные материалы.

Рекомендуем поднимать листы строго вверх, те панели профилированного монолитного поликарбоната устанавливаются узким гребнем (трапецией или полукругом) вверх, так как сторона, с защитой от ультрафиолетовых лучей, при монтаже должна быть обращена по к солнцу.

Защита от ультрафиолета увеличивает срок службы профилированного монолитного поликарбоната до 30 лет. Чтобы исключить ошибки при монтаже, на листах имеется маркировка, указывающая наименование бренда, номер партии, дату производства, и обозначение – какой стороной стелить вниз.

Резка панели профилированного монолитного поликарбоната толщиной до одного миллиметра на части, может осуществляться ручными ножницами по металлу или строительным ножом, желательно с направляющими.

Для того, чтобы разрезать более толстые листы -используйте циркулярную пилу с направляющими, либо электро лобзик с направляющими и большой амплитудой движения.

Рекомендуем обязательно прочно зафиксировать листы пмпк, чтобы предотвратить движение во время резки. После процедуры резки – удалите поликарбонатную пыль и стружку с обрезанных краёв листа сжатым воздухом или пылесосом, ни в коем случае не снимайте мусор руками!

При монтаже профилированного монолитного поликарбоната рекомендуем делать укладку листов горизонтальными рядами перемещаясь снизу вверх. Каждый следующий лист в боковом ряду накладывйте на предыдущий на 1, а лучше на 2 волны.

Каждый следующий лист вверх нахлестывайте на предыдущий минимум на 200 мм. Место нахлеста листов должно совпасть с обрешеткой ( для четкой фиксации). Возможен изгиб листов пмпк в арке с минимальным радиусом 3 метра.

Крепление листов нужно делать только линиями к поперечной обрешётке при помощи болтов или саморезов с термошайбами из резины или поликарбоната с уплотнительным кольцом более 20 мм шириной.

Возможно, в местах стыковок листов и примыканий к стенам гофрированного монолитного поликарбоната использовать прозрачный силиконовый наполнитель, но мы рекомендуем это делать только с людьми, прошедшими профессиональную подготовку!

Важно! При монтаже пмпк категорически запрещено использовать любые акрилосодержащие герметики! Мойку или очистку листов рифленного монолитного поликарбоната осуществлять моечной установкой высокого давления (до 100 Бар) а также мыльным раствором при помощи губки или мягкой ткани.

Важно! Категорически запрещено использовать для мойки листов профилированного поликарбоната составы — содержащие абразивные вещества, концентрированные щелочи, растворители, кислоты и другие вредные химические соединения для работы с пластиками.

Обрешетка под поликарбонат профилированный

Профилированный поликарбонат в качестве прозрачной крыши. Для этого надо понять какую обрешетку (стропильную систему) рационально использовать, для того, чтобы крыша справилась со снеговой нагрузкой. Для стандартных профилированных поликарбонатных листов шириной 1.05-1.15 метра и толщиной 0.8-1 мм рекомендуется делать обрешетку не менее 40 см. Для профилированных листов шириной 1.26-1.87 метра, толщиной листов от 1 мм можно допустить расстояние до 50 см. Угол наклона кровли (стропил) от 20 градусов. Можно использовать для обрешетки и металлические и деревянные конструкции. Свес профилированных листов поликарбоната на скате и фронтонах не должен быть более 5 см, так как лист достаточно гибкий.

Максимальный шаг обрешетки в зависимости от толщины листа

Как правильно уложить профилированный поликарбонат

• Всегда укладывать волной вверх – вертикально – не важно, что вы строите – забор, кровлю или стены.
• Минимальный нахлест сбоку на кровле — 1 волна (при уклоне от 30 градусов), 2 волны (при уклоне менее 25 градусов).
• Минимальный нахлест поперечный на кровле 10 см.
• Стелить стороной с uv защитой от солнечных лучей вверх – на листах обычно есть надпись на пленке или этикетка – подтверждающая сторону с uv-слоем.
• В местах крепления обязательно сделать отверстия 0.8-1 см, далее к поликарбонату приложить специальную резиновую или силиконовую термошайбу от 2 см диаметром и закрепить саморезом.
• Для дачных небольших построек подойдет профильный поликарбонат толщиной 0.8-1 мм, а для промышленных прозрачных крыш 1-1.3 мм.
• Для больших пролетов рекомендуем заказывать максимально цельные (по длине) профилированные листы.
• Стандартный расход термошайб на м2 поликарбоанта монолитоного волнового — 6-8 штук
• Для монтажа у каждого производителя есть свой набор дополнительных крепежных элементов и условий гарантии – рекомендуем ознакомиться, чтобы ваша кровля, веранда или забор служили долго и вы могли спокойно воспользоваться гарантийным случаем при необходимост

Правила монтажа рифленного поликарбоната в вопросах и ответах

Рекомендации по укладке

Укладывать лист надо защитным слоем UV покрытия к солнцу (также как у сотового поликарбоната). Нахлест боковой (вдоль длины листов) – 1-2 волны – в зависимости от угла наклона. Нахлест поперечный 8-10 см.

Как правильно фиксировать на деревянной обрешетке

Разница с металлическим каркасом нет. То же расстояние между лагами 35-45 см. Те же 6-8 термошайб на 1 м2.

Как правильно фиксировать прозрачный шифер к металлической обрешётке

Рекомендуемое расстояние между лагами – 35-45 см. При монтаже использовать саморезы по металлу и силиконовые, либо резиновые термошайбы диаметром 20-25 мм. Предварительно, в месте прокола саморезом – сделать отверстие 8-10 мм, и уже после приложить термошайбу и закрутить саморез.

Как правильно стыковать листы

Стыковка вдоль – на 1-2 волны. Стыковка поперек – волна на волну – с нахлестом 8-10 см.

Какую термошайбу лучше использовать при монтаже

Однозначно резиновую или силиконовую с верхним ободком из метала диаметром 20-25 мм. Если шире – может не получиться крепеж при малой ширине волны листа. Если уже – не возможно сделать отверстие для расширения и сужения пластиковых прозрачных листов.

Источник

Профилированный поликарбонат

Профилированный монолитный поликарбонат – сравнительно новый материал на российском рынке. Его используют при строительстве различных сооружений, в том числе хозяйственного назначения. Благодаря высокой прочности и хорошей светопроницаемости, профилированный поликарбонат можно применять также для теплиц и парников.

Описание и характеристики

Профилированный поликарбонат представляет собой монолитные листы волнообразной формы толщиной 0,8-1,5 мм. Форма и высота волны могут быть разными, как и размер листов. На рисунке представлены наиболее применяемые виды профилей и их стандартные размеры.

Цвет профилированного поликарбоната может быть различным, как и степень прозрачности. Прозрачный поликарбонат бывает бесцветным и цветным, он пропускает от 60% до 95% солнечных лучей. Полупрозрачные листы могут быть окрашены в любой цвет, в том числе в дымчатые и матовые оттенки. Непрозрачные листы, как правило, имеют сочные и яркие цвета, иногда используют белый, молочный и бежевый.

Физико-механические свойства профилированного поликарбоната достаточно высоки: он обладает прочностью, схожей с листами профнастила, при этом весит в несколько раз меньше. Листы обладают хорошей гибкостью, из них можно возводить как линейные, так и арочные конструкции. Основные свойства поликарбоната отображены в таблице.

Достоинства профилированного поликарбоната:

• механическая прочность к статическим и ударным нагрузкам;
• стойкость к коррозии;
• хорошие теплоизоляционные характеристики;
• специальное покрытие, препятствующее образованию конденсата;
• малый вес – не более 2 кг/м 2 ;
• гибкость и простой монтаж;
• большой выбор оттенков, формы волны и размеров;
• стойкость цвета и внешнего вида.

• при возгорании плавится, хоть и не поддерживает горения;
• достаточно высокая цена, сопоставимая с профнастилом;
• теплоизоляция несколько хуже, чем у сотового поликарбоната.

Несмотря на наличие недостатков, профилированный поликарбонат набирает популярность среди строительных материалов. Срок его службы – не менее 30 лет, причем без потери внешнего вида и физико-механических характеристик.

Обратите внимание! За внешнюю схожесть профилированный поликарбонат иногда называют пластиковым шифером.

Цены на профилированный поликарбонат

Видео – Профилированный поликарбонат

Область применения

Профилированный поликарбонат используют при возведении самых различных зданий и конструкций.

Основные сферы применения:

• устройство кровель жилых и общественных зданий;
• ограждения и заборы, в том числе комбинированные;
• коммерческое строительство – навесы, уличные кафе, остановки;
• частное строительство – беседки, террасы, оранжереи;
• сельское хозяйство – парники, теплицы, птичники и другие постройки для животных.

Для вертикальных конструкций используют листы любой конфигурации. Для кровель и навесов лучше применять поликарбонат с высотой волны не менее 15 мм – он обладает повышенной прочностью.

Кровля из профилированного поликарбоната

В качестве кровельного материала обычно используют непрозрачный волновой поликарбонат – он отлично скрывает конструкции стропильной системы и обрешетки, выглядит свежо и не выгорает с годами. В качестве кровельного покрытия поликарбонат вполне может заменить такие популярные покрытия, как шифер, ондулин и профнастил.

Таблица 1. Преимущества профилированного поликарбоната для покрытия кровли (в сравнении с другими материалами).

Обратите внимание! Для монтажа кровель используют профилированный поликарбонат с антиконденсатным покрытием.

Заборы и ограждения

Для заборов и ограждений используют волновой поликарбонат с любой высотой волны и конфигурацией профиля, обычно полупрозрачный или непрозрачный.

Цветные листы поликарбоната напоминают профнастил, при этом лишены его недостатков:

• на них не остаются вмятины от случайных ударов;
• при сильном ветре материал не прогибается и не шумит;
• полупрозрачные листы не дают глухой тени, пропускают достаточно света;
• материал не подвержен коррозии при соприкосновении с грунтом.

Поликарбонат можно использовать для возведения комбинированных ограждений, сочетая его с металлическими или кирпичными столбами, натуральным камнем или ковкой.

Обратите внимание! Цветовая гамма у поликарбоната существенно шире, чем у профнастила. По желанию заказчика, можно подобрать практически любой оттенок, в том числе дымчатый, молочный и металлик.

Навесы, беседки и козырьки

Одна из наиболее популярных сфер применения волнового поликарбоната. Навесы и козырьки из этого материала хорошо защищают от осадков, выдерживают значительную снеговую нагрузку, удары, в том числе при падении сосулек и наледи с крыши. При использовании прозрачных и полупрозрачных листов, они хорошо пропускают свет.

Волнообразная форма материала способствует стоку воды при дожде и таянии снега. При этом материал совершенно бесшумный, не передает звук капель. Он хорошо сочетается с любыми конструкционными материалами — деревом, металлом, кирпичом, штукатуркой и камнем.

Беседки из профилированного поликарбоната обладают высокой прочностью, выдерживают толстый слой снега и не требуют очистки зимой. Летом в них можно создать уют и прохладу благодаря правильному подбору оттенка и УФ-защитному слою.

Обратите внимание! Поликарбонат хорошо гнется, потому из него можно делать козырьки и навесы арочной формы.

Парники, теплицы и оранжереи

Для покрытия теплиц и парников в последние десятилетия широко применяют сотовый поликарбонат, однако в некоторых случаях профилированные листы обладают лучшими характеристиками:

• повышенная прочность листов к механическим нагрузкам позволяет устанавливать теплицы в районах с высокой снеговой и ветровой нагрузкой;
• стойкость к ударам и антивандальные свойства материала отлично защищают теплицы и парники от града, а пристенные конструкции – от падения сосулек и снега;
• низкая теплопроводность обеспечивает защиту растений от холода;
• профилированные листы отлично проводят свет, до 95% солнечных лучей беспрепятственно проникают к растениям;
• антиконденсатные свойства предупреждают осаждение влаги на внутренних стенках и развитие в теплице грибковых заболеваний;
• отсутствие внутренних полостей предупреждает проникновение внутрь пыли, влаги и насекомых, загрязнение и помутнение стен и кровли теплицы.

Цена на профильный поликарбонат примерно в 2 раза выше, чем на сотовый, но он прочнее и долговечнее, поэтому теплицы и парники из этого материала в итоге обходятся дешевле – они служат в течение 15-20 лет без замены листов. Конструкция теплицы при этом может быть любой — арочной, двускатной, блочной или ангарной.

Обратите внимание! В южных регионах с чрезмерно активным солнцем можно использовать полупрозрачный или цветной поликарбонат.

Видео – Теплицы из профильного поликарбоната

Монтаж профилированного поликарбоната

Технология монтажа профилированных листов отличается от крепления сотового и монолитного поликарбоната. Важно соблюдать несколько общих правил.

1. Монтаж поликарбоната выполняют только при плюсовой температуре, оптимально – от 10°С до 25°С.
2. Каркас, на который монтируют поликарбонат, выполняют из дерева или металла, окрашенного в светлые тона, чтобы уменьшить местный нагрев.
3. В листах предварительно просверливают отверстия диаметром на 3-4 мм больше, чем диаметр саморезов.
4. При монтаже используют только специальные саморезы с герметизирующей термошайбой.

Обратите внимание! Технология монтажа вертикальных и наклонных конструкций имеет некоторые особенности, их важно учитывать.

Поликарбонат бронза

Внешняя отделка зданий этим материалом гармонично сочетается с ландшафтом, выглядит дорого и солидно. Козырьки над входом, кровли, фасады и даже хозяйственные постройки из поликарбоната бронза отличаются элегантным внешним видом. Детальнее читайте здесь.

Цены на термошайбы

Расчет материала

В отличие от сотового поликарбоната, который крепят встык с помощью профилей, листы волнового поликарбоната укладывают внахлест. Ширина продольного нахлеста составляет одну волну для вертикальных конструкций и две волны для наклонных. Поперечный нахлест должен быть не менее 20 см.

Максимальная рекомендуемая производителем длина листов составляет 7 м. Обычно этого достаточно для покрытия скатов крыши в частном строительстве или перекрытия арочной теплицы. Некоторые производители предлагают листы длиной 11,6 м, но работать с ними крайне неудобно.

Для расчета профилированного поликарбоната необходимы следующие сведения:

• длина ската для двускатных и односкатных конструкций или длина дуги для арочных сооружений;
• длина крыши по коньку;
• для вертикальных конструкций – длина и высота стен или ограждений.

Для двускатной и односкатной кровли расчет выполняют следующим образом.

Шаг 1. Выбор поликарбоната. Для скатных кровель рекомендуется выбирать листы волнообразного, П-образного или трапециевидного профиля с высотой волны не менее 15 мм. Цвет и прозрачность выбирают в соответствии с проектом.

Шаг 2. Расчет рабочей ширины листа. Из общей ширины листа вычитают полную ширину двух волн. Определить ее можно по названию профиля — например, у поликарбоната Omega (76/15) ширина волны составляет 76 мм, высота – 15 мм. При общей ширине листа 1260 мм, рабочая ширина составит 1260-76*2=1108 мм.

Шаг 3. Расчет количества листов в ряду. Длину крыши по коньку делят на рабочую ширину листа, полученный результат округляют до большего целого значения. Например, для двускатной крыши с длиной по коньку 8,5 м количество листов составит 8500:1108=7,67 листов, при округлении получается 8 листов в ряду.

Шаг 4. Расчет количества рядов. Если длина ската не превышает максимальной длины листа, то их укладывают на кровлю в один ряд – это позволяет уменьшить количество стыков и улучшить показатели герметичности кровли. При большей длине ската, определяют количество рядов, для чего длину ската делят на длину листа. Например, для двускатной кровли с длиной ската 8 м и максимальной длине листа 7 м необходимо 2 ряда листов. При этом лучше резать их с таким расчетом, чтобы листы были одинаковой длины – это облегчает монтаж и улучшает внешний вид крыши.

Шаг 5. Расчет общего числа листов. Умножают число рядов на количество листов в ряду. Например, для двускатной крыши с длиной по коньку 8,5 м и длиной ската 8 м число рядов составит по 2 на каждой стороне, а количество листов в ряду – 8 штук. Итого: для крыши понадобится 2*2*8=32 листа поликарбоната.

Обратите внимание! Расчет количества листов для вертикальных конструкций выполняют аналогично, но ширину продольного нахлеста принимают равной длине одной волны.

Расчет поликарбоната для арочных конструкций.

Шаг 1. Расчет рабочей ширины листа и количества листов в ряду. Для арочных конструкций можно выбирать листы любого профиля. Расчет выполняют аналогично кровельным конструкциям. Например, у поликарбоната Mini (32/9) ширина волны составляет 32 мм, высота – 9 мм. При общей ширине листа 1040 мм, рабочая ширина составит 1040-32*2=976 мм. Число рядов для арочной конструкции длиной 10 м составит 10000:976=10,24 листов. Принимают 11 листов.

Шаг 2. Определение длины дуги (L). Для расчета необходимо знать высоту (h) и ширину (b) арки. Расчет выполняют по формуле:

Например: высота арочной теплицы 3,5 м; ширина – 8 м. Длина дуги составит:

Таким образом, длина арки составит 11,3 м. При максимальной длине 11,6 м, для арки понадобится один ряд листов.

Шаг 3. Общее количество листов. Поскольку максимальная длина листа больше, чем длина дуги, то общее количество необходимых листов составляет 11 штук. Также необходимо предусмотреть материал для зашивки торцевых стен или фронтонов, если они предусмотрены проектом.

Обратите внимание! При монтаже арочных конструкций, радиус изгиба должен быть не более 4 м для толщины 0,8 мм. Для большей толщины следует выбирать радиус, указанный производителем.

Правила монтажа вертикальных конструкций

К вертикальным конструкциям относятся стены теплиц, беседок, прочих строений, расположенные перпендикулярно или с небольшим наклоном. Требования к их герметичности ниже, поэтому допускается делать нахлест на одну волну.

Шаг 1. Раскрой материала. Отмеряют необходимую высоту листа и размечают его маркером. Листы отрезают с помощью ножовки или электролобзика. При этом лучше использовать пилку с мелкими зубьями по металлу или пластику – пилки для дерева крошат кромку поликарбоната.

Шаг 2. Разметка отверстий. Прикладывают листы к опорам и отмечают маркером местоположение крепежных отверстий. По верху и низу вертикальных стен поликарбонат крепят в каждой впадине волны. Промежуточные крепления допускается делать через 2-3 волны во впадинах в шахматном порядке. При использовании поликарбоната для установки заборов и ограждений, достаточно два ряда креплений через одну волну.

Шаг 3. Высверливание отверстий. Сверлят отверстия сверлом по металлу диаметром на 3-4 мм больше, чем диаметр используемых саморезов. При сверлении начальная скорость должна быть небольшой, чтобы сверло не рвало материал.

Шаг 4. Крепление первого листа. Начинают крепление с подветренной стороны преобладающих ветров. Устанавливают лист и выравнивают его с помощью отвеса и уровня. Закрепляют углы листа с краю стены с помощью саморезов с термошайбой. Также прихватывают лист по центру в двух-трех местах.

Шаг 5. Крепление последующих листов. Лист накладывают на предыдущий с нахлестом в одну волну профиля. Для особо ответственных конструкций можно использовать герметизирующую ленту. Закрепляют саморезами через оба листа сверху и снизу, также закрепляют лист по центру в двух-трех местах. После этого полностью закрепляют предыдущий лист. Так крепят все листы.

Обратите внимание! Арочные конструкции монтируют схожим образом: в нижнюю часть волны с герметизацией стыков с помощью ленты.

Монтаж профилированного поликарбоната на скатную крышу

Волновой поликарбонат используют для кровли с углом наклона не менее 15 градусов. Обрешетка под кровлю должна быть на расстоянии 0,5-1,2 м (в зависимости от толщины поликарбоната и снеговой нагрузки).

Раскрой материала выполняют так же, как для вертикальных конструкций.

Разметку и сверление производят по аналогичной схеме, но в верхнюю волну.

Шаг 1. Крепление первого листа. Крепят листы поликарбоната, начиная с нижнего листа с подветренной стороны. Укладывают лист на обрешетку и выравнивают его. Размечают места креплений. Отступ от края листа должен быть не менее 50 мм, но не более 200 мм. Верх и низ листа закрепляют в каждую волну, промежуточные крепления – через 2-3 волны.

Крепят поликарбонат на кровле в верх волны с помощью длинных кровельных саморезов с термошайбой – это позволит воде и снегу беспрепятственно стекать с крыши. При креплении важно располагать саморез строго перпендикулярно листу, без перекосов, и не перетягивать, чтобы не создавать местных напряжений.

Шаг 2. Крепление последующих листов в нижнем ряду. Нахлест соседних листов должен быть не менее двух волн профиля. Для крыш с углом наклона менее 45 градусов дополнительно используют герметизирующую ленту.

Шаг 3. Крепление следующего ряда. Каждый верхний ряд крепят поверх нижнего с нахлестом 20 см. Нахлест должен располагаться на обрешетке. Крепление при этом производят через оба листа в каждую волну.

Шаг 4. Крепление конька. Для отделки верха крыши используют коньковую планку. Ее закрепляют с помощью кровельных саморезов к обрешетке через лист поликарбоната.

Обратите внимание! При монтаже поликарбоната нельзя ходить прямо по листам, для передвижения используют широкую доску, обернутую войлоком или мягкой тканью.

Профилированный поликарбонат, благодаря его прочности и легкости, а также красивому внешнему виду, можно использовать для монтажа любых конструкций, в том числе овощных и цветочных теплиц и оранжерей. При соблюдении технологии монтажа, сооружение прослужит не менее 30 лет и будет радовать вас отличными эксплуатационными характеристиками и эстетичным внешним видом.

Понравилась статья? Сохраните, чтобы не потерять!

Источник

Профилированный монолитный поликарбонат – сравнительно новый материал на российском рынке. Его используют при строительстве различных сооружений, в том числе хозяйственного назначения. Благодаря высокой прочности и хорошей светопроницаемости, профилированный поликарбонат можно применять также для теплиц и парников.

Описание и характеристики

Профилированный поликарбонат представляет собой монолитные листы волнообразной формы толщиной 0,8-1,5 мм. Форма и высота волны могут быть разными, как и размер листов. На рисунке представлены наиболее применяемые виды профилей и их стандартные размеры.

Цвет профилированного поликарбоната может быть различным, как и степень прозрачности. Прозрачный поликарбонат бывает бесцветным и цветным, он пропускает от 60% до 95% солнечных лучей. Полупрозрачные листы могут быть окрашены в любой цвет, в том числе в дымчатые и матовые оттенки. Непрозрачные листы, как правило, имеют сочные и яркие цвета, иногда используют белый, молочный и бежевый.

Физико-механические свойства профилированного поликарбоната достаточно высоки: он обладает прочностью, схожей с листами профнастила, при этом весит в несколько раз меньше. Листы обладают хорошей гибкостью, из них можно возводить как линейные, так и арочные конструкции. Основные свойства поликарбоната отображены в таблице.

Достоинства профилированного поликарбоната:

• механическая прочность к статическим и ударным нагрузкам;
• стойкость к коррозии;
• хорошие теплоизоляционные характеристики;
• специальное покрытие, препятствующее образованию конденсата;
• малый вес – не более 2 кг/м²;
• гибкость и простой монтаж;
• большой выбор оттенков, формы волны и размеров;
• стойкость цвета и внешнего вида.

Недостатки:

• при возгорании плавится, хоть и не поддерживает горения;
• достаточно высокая цена, сопоставимая с профнастилом;
• теплоизоляция несколько хуже, чем у сотового поликарбоната.

Несмотря на наличие недостатков, профилированный поликарбонат набирает популярность среди строительных материалов. Срок его службы – не менее 30 лет, причем без потери внешнего вида и физико-механических характеристик.

Обратите внимание! За внешнюю схожесть профилированный поликарбонат иногда называют пластиковым шифером.

Цены на профилированный поликарбонат

профилированный поликарбонат

Видео – Профилированный поликарбонат

Область применения

Профилированный поликарбонат используют при возведении самых различных зданий и конструкций.

Основные сферы применения:

• устройство кровель жилых и общественных зданий;
• ограждения и заборы, в том числе комбинированные;
• коммерческое строительство – навесы, уличные кафе, остановки;
• частное строительство – беседки, террасы, оранжереи;
• сельское хозяйство – парники, теплицы, птичники и другие постройки для животных.

Для вертикальных конструкций используют листы любой конфигурации. Для кровель и навесов лучше применять поликарбонат с высотой волны не менее 15 мм – он обладает повышенной прочностью.

Кровля из профилированного поликарбоната

В качестве кровельного материала обычно используют непрозрачный волновой поликарбонат – он отлично скрывает конструкции стропильной системы и обрешетки, выглядит свежо и не выгорает с годами. В качестве кровельного покрытия поликарбонат вполне может заменить такие популярные покрытия, как шифер, ондулин и профнастил.

Таблица 1. Преимущества профилированного поликарбоната для покрытия кровли (в сравнении с другими материалами).

Обратите внимание! Для монтажа кровель используют профилированный поликарбонат с антиконденсатным покрытием.

Заборы и ограждения

Для заборов и ограждений используют волновой поликарбонат с любой высотой волны и конфигурацией профиля, обычно полупрозрачный или непрозрачный.

Цветные листы поликарбоната напоминают профнастил, при этом лишены его недостатков:

• на них не остаются вмятины от случайных ударов;
• при сильном ветре материал не прогибается и не шумит;
• полупрозрачные листы не дают глухой тени, пропускают достаточно света;
• материал не подвержен коррозии при соприкосновении с грунтом.

Поликарбонат можно использовать для возведения комбинированных ограждений, сочетая его с металлическими или кирпичными столбами, натуральным камнем или ковкой.

Обратите внимание! Цветовая гамма у поликарбоната существенно шире, чем у профнастила. По желанию заказчика, можно подобрать практически любой оттенок, в том числе дымчатый, молочный и металлик.

Навесы, беседки и козырьки

Одна из наиболее популярных сфер применения волнового поликарбоната. Навесы и козырьки из этого материала хорошо защищают от осадков, выдерживают значительную снеговую нагрузку, удары, в том числе при падении сосулек и наледи с крыши. При использовании прозрачных и полупрозрачных листов, они хорошо пропускают свет.

Волнообразная форма материала способствует стоку воды при дожде и таянии снега. При этом материал совершенно бесшумный, не передает звук капель. Он хорошо сочетается с любыми конструкционными материалами — деревом, металлом, кирпичом, штукатуркой и камнем.

Беседки из профилированного поликарбоната обладают высокой прочностью, выдерживают толстый слой снега и не требуют очистки зимой. Летом в них можно создать уют и прохладу благодаря правильному подбору оттенка и УФ-защитному слою.

Обратите внимание! Поликарбонат хорошо гнется, потому из него можно делать козырьки и навесы арочной формы.

Парники, теплицы и оранжереи

Для покрытия теплиц и парников в последние десятилетия широко применяют сотовый поликарбонат, однако в некоторых случаях профилированные листы обладают лучшими характеристиками:

• повышенная прочность листов к механическим нагрузкам позволяет устанавливать теплицы в районах с высокой снеговой и ветровой нагрузкой;
• стойкость к ударам и антивандальные свойства материала отлично защищают теплицы и парники от града, а пристенные конструкции – от падения сосулек и снега;
• низкая теплопроводность обеспечивает защиту растений от холода;
• профилированные листы отлично проводят свет, до 95% солнечных лучей беспрепятственно проникают к растениям;
• антиконденсатные свойства предупреждают осаждение влаги на внутренних стенках и развитие в теплице грибковых заболеваний;
• отсутствие внутренних полостей предупреждает проникновение внутрь пыли, влаги и насекомых, загрязнение и помутнение стен и кровли теплицы.

Цена на профильный поликарбонат примерно в 2 раза выше, чем на сотовый, но он прочнее и долговечнее, поэтому теплицы и парники из этого материала в итоге обходятся дешевле – они служат в течение 15-20 лет без замены листов. Конструкция теплицы при этом может быть любой — арочной, двускатной, блочной или ангарной.

Обратите внимание! В южных регионах с чрезмерно активным солнцем можно использовать полупрозрачный или цветной поликарбонат.

Видео – Теплицы из профильного поликарбоната

Монтаж профилированного поликарбоната

Технология монтажа профилированных листов отличается от крепления сотового и монолитного поликарбоната. Важно соблюдать несколько общих правил.

1. Монтаж поликарбоната выполняют только при плюсовой температуре, оптимально – от 10°С до 25°С.
2. Каркас, на который монтируют поликарбонат, выполняют из дерева или металла, окрашенного в светлые тона, чтобы уменьшить местный нагрев.
3. В листах предварительно просверливают отверстия диаметром на 3-4 мм больше, чем диаметр саморезов.
4. При монтаже используют только специальные саморезы с герметизирующей термошайбой.

Обратите внимание! Технология монтажа вертикальных и наклонных конструкций имеет некоторые особенности, их важно учитывать.

Поликарбонат бронза

Внешняя отделка зданий этим материалом гармонично сочетается с ландшафтом, выглядит дорого и солидно. Козырьки над входом, кровли, фасады и даже хозяйственные постройки из поликарбоната бронза отличаются элегантным внешним видом. Детальнее читайте здесь.

Цены на термошайбы

термошайбы

Расчет материала

В отличие от сотового поликарбоната, который крепят встык с помощью профилей, листы волнового поликарбоната укладывают внахлест. Ширина продольного нахлеста составляет одну волну для вертикальных конструкций и две волны для наклонных. Поперечный нахлест должен быть не менее 20 см.

Максимальная рекомендуемая производителем длина листов составляет 7 м. Обычно этого достаточно для покрытия скатов крыши в частном строительстве или перекрытия арочной теплицы. Некоторые производители предлагают листы длиной 11,6 м, но работать с ними крайне неудобно.

Для расчета профилированного поликарбоната необходимы следующие сведения:

• длина ската для двускатных и односкатных конструкций или длина дуги для арочных сооружений;
• длина крыши по коньку;
• для вертикальных конструкций – длина и высота стен или ограждений.

Для двускатной и односкатной кровли расчет выполняют следующим образом.

Шаг 1. Выбор поликарбоната. Для скатных кровель рекомендуется выбирать листы волнообразного, П-образного или трапециевидного профиля с высотой волны не менее 15 мм. Цвет и прозрачность выбирают в соответствии с проектом.

Шаг 2. Расчет рабочей ширины листа. Из общей ширины листа вычитают полную ширину двух волн. Определить ее можно по названию профиля — например, у поликарбоната Omega (76/15) ширина волны составляет 76 мм, высота – 15 мм. При общей ширине листа 1260 мм, рабочая ширина составит 1260-76*2=1108 мм.

Шаг 3. Расчет количества листов в ряду. Длину крыши по коньку делят на рабочую ширину листа, полученный результат округляют до большего целого значения. Например, для двускатной крыши с длиной по коньку 8,5 м количество листов составит 8500:1108=7,67 листов, при округлении получается 8 листов в ряду.

Шаг 4. Расчет количества рядов. Если длина ската не превышает максимальной длины листа, то их укладывают на кровлю в один ряд – это позволяет уменьшить количество стыков и улучшить показатели герметичности кровли. При большей длине ската, определяют количество рядов, для чего длину ската делят на длину листа. Например, для двускатной кровли с длиной ската 8 м и максимальной длине листа 7 м необходимо 2 ряда листов. При этом лучше резать их с таким расчетом, чтобы листы были одинаковой длины – это облегчает монтаж и улучшает внешний вид крыши.

Шаг 5. Расчет общего числа листов. Умножают число рядов на количество листов в ряду. Например, для двускатной крыши с длиной по коньку 8,5 м и длиной ската 8 м число рядов составит по 2 на каждой стороне, а количество листов в ряду – 8 штук. Итого: для крыши понадобится 2*2*8=32 листа поликарбоната.

Обратите внимание! Расчет количества листов для вертикальных конструкций выполняют аналогично, но ширину продольного нахлеста принимают равной длине одной волны.

Расчет поликарбоната для арочных конструкций.

Шаг 1. Расчет рабочей ширины листа и количества листов в ряду. Для арочных конструкций можно выбирать листы любого профиля. Расчет выполняют аналогично кровельным конструкциям. Например, у поликарбоната Mini (32/9) ширина волны составляет 32 мм, высота – 9 мм. При общей ширине листа 1040 мм, рабочая ширина составит 1040-32*2=976 мм. Число рядов для арочной конструкции длиной 10 м составит 10000:976=10,24 листов. Принимают 11 листов.

Шаг 2. Определение длины дуги (L). Для расчета необходимо знать высоту (h) и ширину (b) арки. Расчет выполняют по формуле:

Например: высота арочной теплицы 3,5 м; ширина – 8 м. Длина дуги составит:

Таким образом, длина арки составит 11,3 м. При максимальной длине 11,6 м, для арки понадобится один ряд листов.

Шаг 3. Общее количество листов. Поскольку максимальная длина листа больше, чем длина дуги, то общее количество необходимых листов составляет 11 штук. Также необходимо предусмотреть материал для зашивки торцевых стен или фронтонов, если они предусмотрены проектом.

Обратите внимание! При монтаже арочных конструкций, радиус изгиба должен быть не более 4 м для толщины 0,8 мм. Для большей толщины следует выбирать радиус, указанный производителем.

Правила монтажа вертикальных конструкций

К вертикальным конструкциям относятся стены теплиц, беседок, прочих строений, расположенные перпендикулярно или с небольшим наклоном. Требования к их герметичности ниже, поэтому допускается делать нахлест на одну волну.

Шаг 1. Раскрой материала. Отмеряют необходимую высоту листа и размечают его маркером. Листы отрезают с помощью ножовки или электролобзика. При этом лучше использовать пилку с мелкими зубьями по металлу или пластику – пилки для дерева крошат кромку поликарбоната.

Шаг 2. Разметка отверстий. Прикладывают листы к опорам и отмечают маркером местоположение крепежных отверстий. По верху и низу вертикальных стен поликарбонат крепят в каждой впадине волны. Промежуточные крепления допускается делать через 2-3 волны во впадинах в шахматном порядке. При использовании поликарбоната для установки заборов и ограждений, достаточно два ряда креплений через одну волну.

Шаг 3. Высверливание отверстий. Сверлят отверстия сверлом по металлу диаметром на 3-4 мм больше, чем диаметр используемых саморезов. При сверлении начальная скорость должна быть небольшой, чтобы сверло не рвало материал.

Шаг 4. Крепление первого листа. Начинают крепление с подветренной стороны преобладающих ветров. Устанавливают лист и выравнивают его с помощью отвеса и уровня. Закрепляют углы листа с краю стены с помощью саморезов с термошайбой. Также прихватывают лист по центру в двух-трех местах.

Шаг 5. Крепление последующих листов. Лист накладывают на предыдущий с нахлестом в одну волну профиля. Для особо ответственных конструкций можно использовать герметизирующую ленту. Закрепляют саморезами через оба листа сверху и снизу, также закрепляют лист по центру в двух-трех местах. После этого полностью закрепляют предыдущий лист. Так крепят все листы.

Обратите внимание! Арочные конструкции монтируют схожим образом: в нижнюю часть волны с герметизацией стыков с помощью ленты.

Монтаж профилированного поликарбоната на скатную крышу

Волновой поликарбонат используют для кровли с углом наклона не менее 15 градусов. Обрешетка под кровлю должна быть на расстоянии 0,5-1,2 м (в зависимости от толщины поликарбоната и снеговой нагрузки).

Раскрой материала выполняют так же, как для вертикальных конструкций.

Разметку и сверление производят по аналогичной схеме, но в верхнюю волну.

Шаг 1. Крепление первого листа. Крепят листы поликарбоната, начиная с нижнего листа с подветренной стороны. Укладывают лист на обрешетку и выравнивают его. Размечают места креплений. Отступ от края листа должен быть не менее 50 мм, но не более 200 мм. Верх и низ листа закрепляют в каждую волну, промежуточные крепления – через 2-3 волны.

Крепят поликарбонат на кровле в верх волны с помощью длинных кровельных саморезов с термошайбой – это позволит воде и снегу беспрепятственно стекать с крыши. При креплении важно располагать саморез строго перпендикулярно листу, без перекосов, и не перетягивать, чтобы не создавать местных напряжений.

Шаг 2. Крепление последующих листов в нижнем ряду. Нахлест соседних листов должен быть не менее двух волн профиля. Для крыш с углом наклона менее 45 градусов дополнительно используют герметизирующую ленту.

Шаг 3. Крепление следующего ряда. Каждый верхний ряд крепят поверх нижнего с нахлестом 20 см. Нахлест должен располагаться на обрешетке. Крепление при этом производят через оба листа в каждую волну.

Шаг 4. Крепление конька. Для отделки верха крыши используют коньковую планку. Ее закрепляют с помощью кровельных саморезов  к обрешетке через лист поликарбоната.

Обратите внимание! При монтаже поликарбоната нельзя ходить прямо по листам, для передвижения используют широкую доску, обернутую войлоком или мягкой тканью.

Профилированный поликарбонат, благодаря его прочности и легкости, а также красивому внешнему виду, можно использовать для монтажа любых конструкций, в том числе овощных и цветочных теплиц и оранжерей. При соблюдении технологии монтажа, сооружение прослужит не менее 30 лет и будет радовать вас отличными эксплуатационными характеристиками и эстетичным внешним видом.

Post Views: 2 987
