Установка обратного осмоса для дома своими руками пошаговая инструкция

Водопроводная вода практически повсеместно для питья непригодна и требует предварительной подготовки. Кипячение и отстаивание — методы простые, но не слишком эффективные.

Бытовые фильтры справляются с этой задачей намного лучше, но самую высокую степень очистки дает установка обратного осмоса. Метод дорогой, но полностью оправдывающий вложения.

Очистка воды методом обратного осмоса является пока самой совершенной. Принцип его работы подобен обмену веществ живого организма. С помощью него удается избавить воду практически от всех примесей, вирусов, бактерий, нитратов и т.д.

Устанавливать обратный осмос своими руками легко, он собирается, как конструктор, а проведение работ не требует особых инструментов — достаточно минимального набора любителя.

Принцип работы и назначение системы

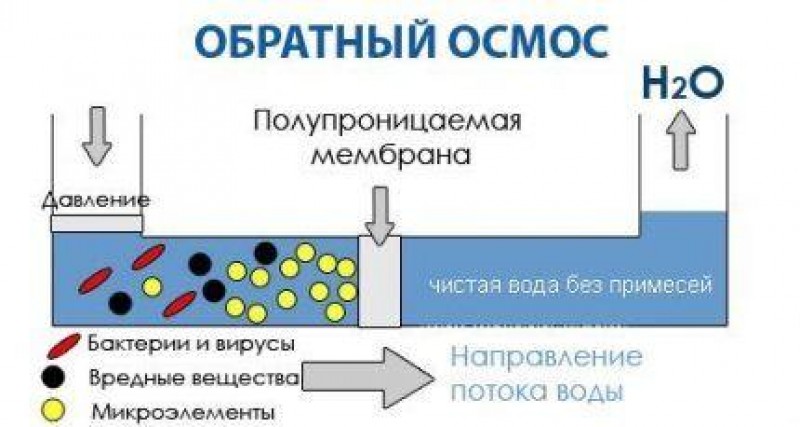

Обратным осмосом называют процесс, в котором поток воды разделяется на две неравные части с различной плотностью. Одна часть представляет собой чистую воду, а вторая — воду с большим количеством загрязнений.

Для такого разделения используется специальная мембрана с очень мелкими отверстиями. Их размер составляет 0,0001 микрон.

Вода, проходя через картриджи предварительной очистки, освобождается от взвешенных частиц, остатков хлора, органических соединений.

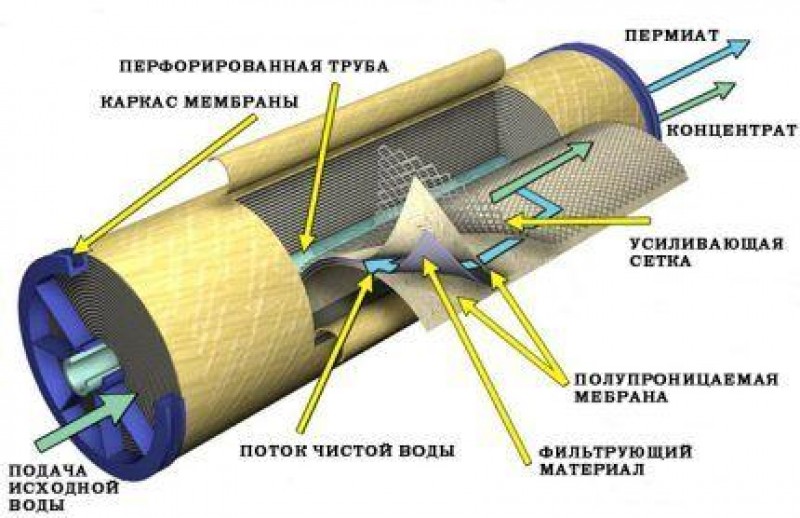

Попадая в обратноосмотическую мембрану, вода проходит через ее полупроницаемые слои и разделяется дальше на два потока.

Один из них, концентрат, сбрасывается в канализацию, а второй, пермеат, попадает в накопительный резервуар, который компенсирует неспособность мембраны обеспечить в проточном режиме достаточную для пользователя продуктивность.

Через поры мембраны могут проникать только частицы, размер которых соответствует размеру молекулы воды или меньше.

Крупные частички через мембранный барьер не проникнут, но они способны засорить эти мелкие поры, поэтому перед тем, как подвергать воду процедуре обратного осмоса, ее необходимо подготовить.

Для механического удаления загрязнений используют два фильтра с отверстиями соответственно в пять и в один микрон. Между этими двумя фильтрами устанавливают еще один — с угольным наполнителем. Он задерживает молекулы различных химических веществ, растворенных в воде: железа, соединений хлора, тяжелых металлов и т.п.

Молекулы некоторых веществ по размеру меньше, чем молекулы воды. Если предварительная очистка отсутствует, они могут проникнуть сквозь мембрану и загрязнить воду.

Продукты, полученные в результате обратного осмоса, называют пермеат и концентрат. Последний — это та часть воды, в которой сконцентрированы загрязнения. Эта часть составляет обычно около 60-65% воды, она утилизируется в канализацию.

Пермеат — это очень чистая воды, степень очистки достигает 98%. Вместе с вредными загрязнениями мембрана и фильтры отсекают также многие полезные вещества, которые придают природной питьевой воде уникальный привкус и свойства. Чтобы устранить этот небольшой недостаток, пермеат пропускают через еще один фильтр.

Для обогащения воды полезными минералами, используют минерализатор. Биокерамический фильтр с турмалином позволяет приблизить структуру пермеата к естественному состоянию. Существуют также постфильтры со способностью подвергать воду ультрафиолетовому излучению.

Самый простой постфильтр содержит активированный уголь и кокосовую скорлупу. С его помощью пермеат подвергают дополнительной очистке и придают ему приятный природный вкус. При желании, от таких модулей можно отказаться, но тогда вода, полученная из системы обратного осмоса, будет не такой вкусной и полезной.

В базовой комплектацию входят необходимые элементы, которые могут обеспечить эффективную работу обратного осмоса.

Если же загрязненность воды превышает норму или система водоснабжения не способна обеспечить нормальную работу устройства, то его усовершенствуют с помощью дополнительного оборудования.

Интересные факты, плюсы и минусы мембранной очистки представлены в этой статье.

Составные элементы типового комплекта

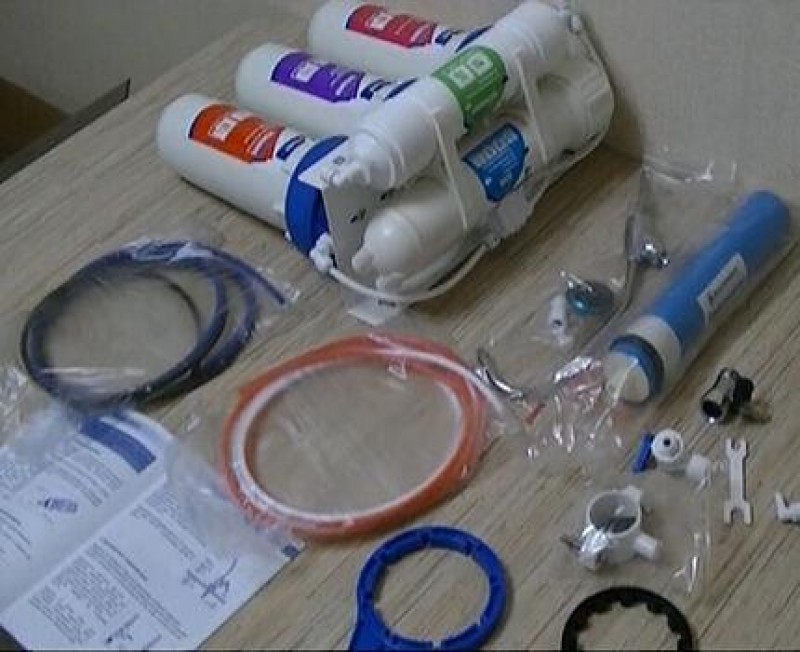

Обычно системы обратного осмоса поставляются в виде комплекта, в котором уже есть все необходимое, даже крепежные элементы.

Список оборудования может варьироваться в зависимости от модели и включать следующие элементы:

• мембрана обратного осмоса;
• блок с колбами предварительной очистки, в которых установлены три фильтра: два механических и один угольный;
• постфильтр;
• минерализатор;
• кран для питьевой воды;
• ключ для замены фильтров;
• ключ для корпуса мембраны;
• набор тройников-коннекторов;
• крепежная панель для крана;
• набор гибких шлангов и т.п.

Перед покупкой нужно определиться с такими вопросами, как производительность мембраны и наличие дополнительных модулей.

Например, можно одновременно установить и постфильтр, и минерализатор, и биокерамический картридж или ограничиться только постфильтром.

Выбирая систему обратного осмоса, следует обратить внимание на размеры ее элементов. Чаще всего популярные модели имеют стандартные размеры. Это позволяет при замене мембраны или фильтров выбирать подходящие варианты производства разных фирм.

Но если размеры модели уникальны, возможно, придется устанавливать только особые фирменные картриджи, а это не всегда выгодно и удобно.

Монтаж системы обратного осмоса

Разнообразие обратноосмотических систем очень большое. Поэтому далее установка фильтра будет рассмотрена на примере самого распространенного — с пятиступенчатой очисткой и накопительным баком.

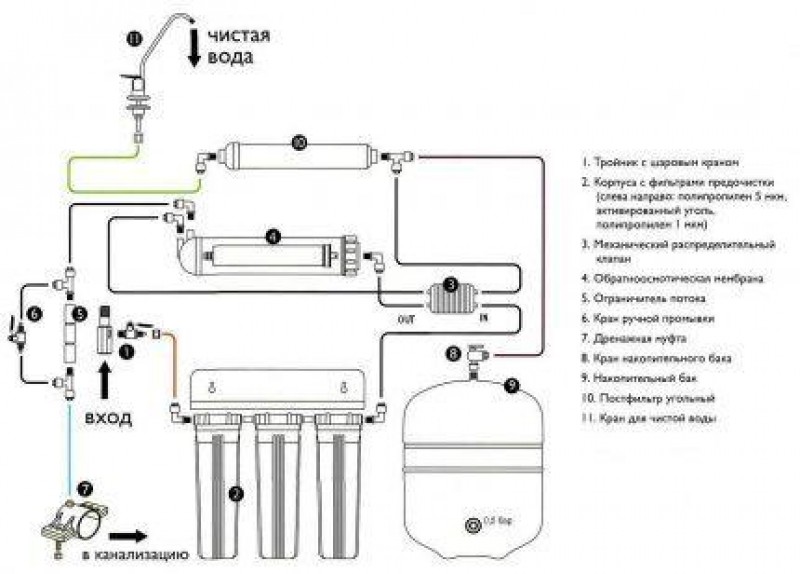

Шаг #1 — изучаем функционирование фильтра

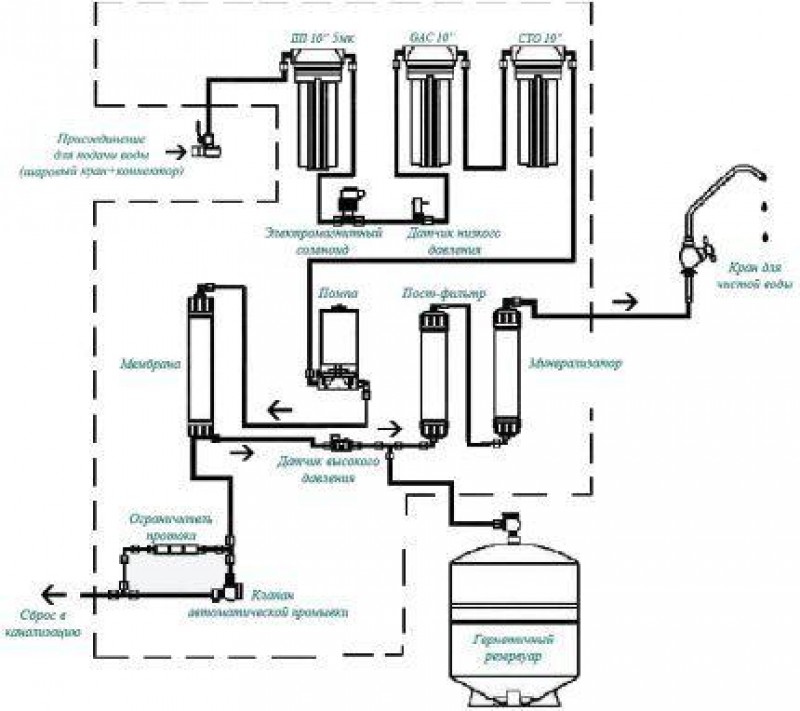

Перед установкой не помешает точно понять, каким именно образом жидкость движется по системе. Сначала нужно сделать врезку в водопроводную трубу, чтобы подключить к ней шланг, соединяющий водопровод с фильтрами предварительной подготовки. Вода проходит эти фильтры, оставляя в их картриджах частички механических и химических загрязнений.

Затем подготовленный поток перемещается к мембране и проходит через ее корпус. От мембранного блока отходит два шланга. Один из них предназначен для концентрата и соединен с канализационной системой.

С помощью этого шланга загрязнения утилизируются. По второму шлангу пермеат, т.е. очищенная вода, поступает к расширительному баку. Здесь вода накапливается и хранится. Обойтись без такой емкости и обеспечить нормальное функционирование системы обратного осмоса практически невозможно.

Дело в том, что средняя производительность бытовой мембраны обычно составляет около семи литров в час. Для бытовых нужд такого медленного потока в какой-то момент может и не хватить.

Накопительный бак полностью решает проблему. В нем хранится достаточное количество чистой воды, которое постоянно пополняется по мере убывания жидкости. После расширительного бака воду можно подавать непосредственно на кран для питьевой воды, но так делают редко.

Если уж принято решение обеспечить дом качественной водой, имеет смысл доплатить за качественный постфильтр, минерализатор или другое подобное устройство. Некоторые предпочитают использовать сразу несколько таких блоков.

В этом случае нужно выбрать кран с двумя вентилями. Его подключают таким образом, чтобы через один вентиль поступала только очищенная вода, а через другой — обогащенная минералами.

Это делается для того, чтобы не использовать минерализованную или структурированную воду для приготовления пищи, поскольку при кипячении этот эффект просто исчезнет. Таким образом, применение крана с двумя вентилями позволяет увеличить срок службы минерализатора.

Шаг #2 — выбираем оптимальное место установки

Сразу же следует выбрать место установки собственно системы обратного осмоса и питьевого крана для воды. Чаще всего этот элемент ставят на кухонную мойку, для чего в ее корпусе просверливают небольшое отверстие.

При желании место размещения крана питьевой воды можно изменить. Но тогда обязательно следует предусмотреть доступ к канализации, чтобы случайно перелившаяся за край емкости вода не разлилась по всей кухне.

В просторной кухне можно поставить еще одну небольшую мойку специально для питьевой воды, но такая необходимость возникает крайне редко. Удобнее всего устанавливать элементы системы недалеко от питьевого крана и друг от друга. Чем короче шланги, по которым перемещается вода, тем эффективнее работает система.

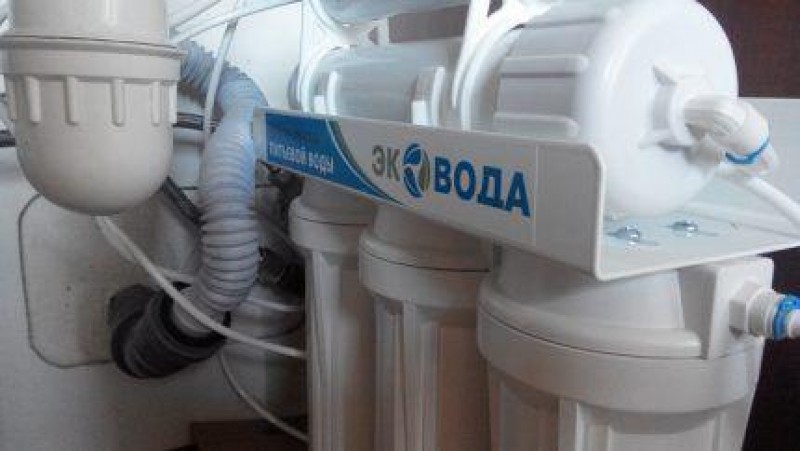

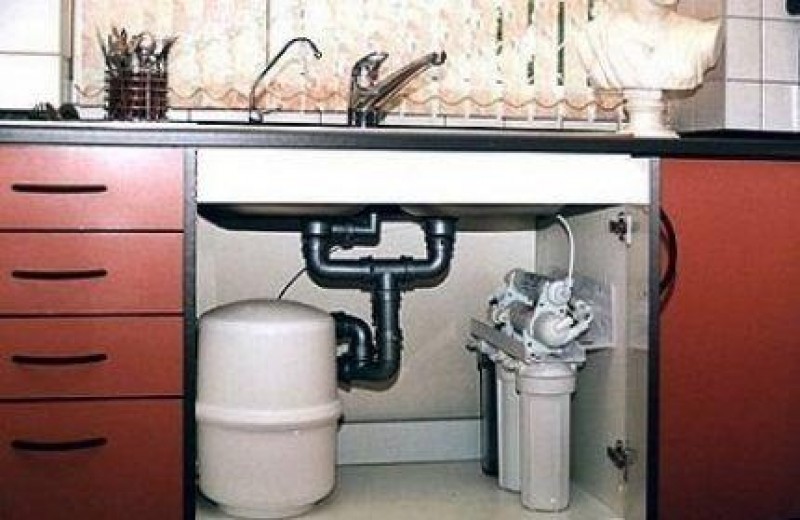

Традиционно систему устанавливают там же, где и бытовые фильтры — под мойкой. Размеры накопительного бака и блока с фильтрами вполне позволяют это сделать. Прежде чем начать работу, проверяют систему на соответствие входящим параметрам.

Необходимо сверить:

• давление в мембранном баке;
• температуру входящей воды;
• давление на входе в систему обратного осмоса.

Показатели могут быть разными, их указывает каждый производитель в инструкции по эксплуатации отдельно для каждой модели. Устанавливают систему подальше от нагревательных приборов, в месте, закрытом от солнечных лучей.

Сначала перекрывают ток холодной воды, а если смеситель имеет только одну ручку, то отключают также и горячую. Затем открывают кран, чтобы сбросить давление, после чего закрывают его.

Перед тем как монтировать соединительные трубки, мембрану, а также картриджи обратного осмоса необходимо продезинфицировать свои руки.

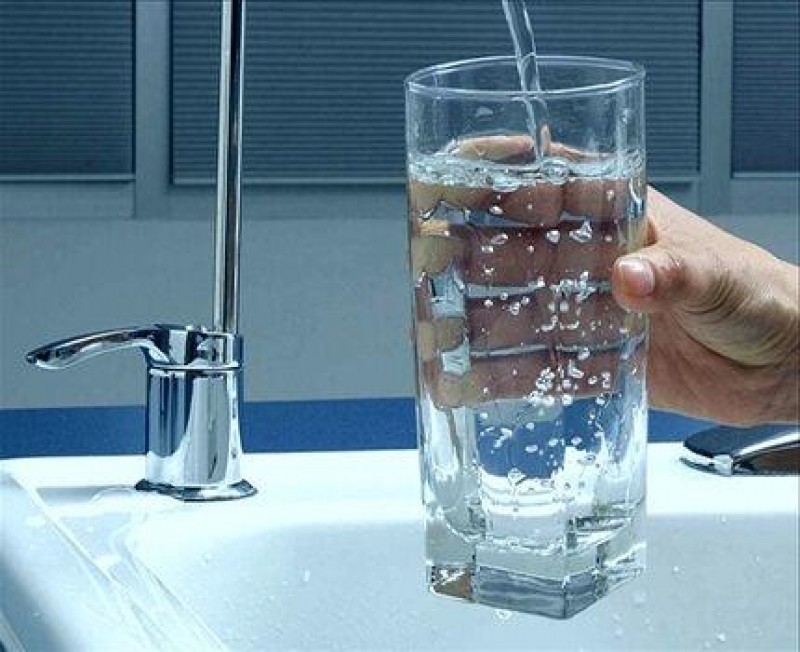

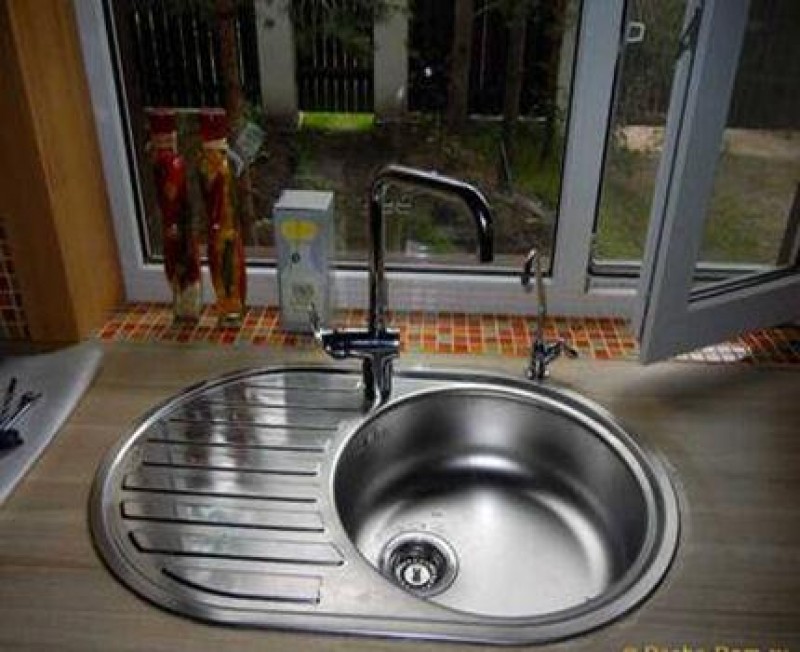

Шаг #3 —  устанавливаем питьевой кран

Если на раковине уже имеется дополнительное отверстие, например, для дозатора жидкого моющего средства, его вполне можно использовать под питьевой кран системы обратного осмоса. Если же такого отверстия не имеется, его придется проделать самостоятельно.

Особую осторожность следует проявить при работе по эмалированной поверхности, чтобы не повредить защитный слой.

Установку проводят на краю мойки или на участке столешницы около раковины. Для монтажа подойдет ровная горизонтальная поверхность диаметром около 4 см. Перед установкой необходимо убедиться, что пространство под мойкой позволяет закрепить кран и подвести трубки без перегибов.

В некоторых раковинах предусмотрены отверстия для установки дополнительного крана.

Если его нет, то выполняют такие действия:

1. Подготовка отверстия. Сверлом с диаметром 6 мм сверлят на небольшой скорости отверстие в мойке или в столешнице. Чтобы не повредить поверхность и не допустить сколов, можно наклеить на нее пластырь. Для керамических или каменных поверхностей используют твердосплавное сверло.
2. Расширение отверстия. Далее, берут сверло диаметром 11—12,5 мм, увеличивают отверстие и снимают пластырь. Если края получились рваные, их зачищают надфилем или напильником.
3. Чистка поверхности. Убирают стружку, особенно тщательно удаляют металлическую, пока она не оставила ржавых пятен на поверхности мойки.
4. Герметизация. Перед тем как установить кран в отверстие на его нижнюю часть надевают декоративную накладку и резиновую шайбу для герметизации соединений.
5. Сборка. Нижнее основание крана вставляют в отверстие, снизу одевают на него резиновую, пластиковую, а затем металлическую шайбу. Полученную конструкцию затягивают гайкой с помощью гаечного или трубчатого ключа на 14.

На нижнее основание навинчивают фитинг, внутри которого должна быть резиновая прокладка.

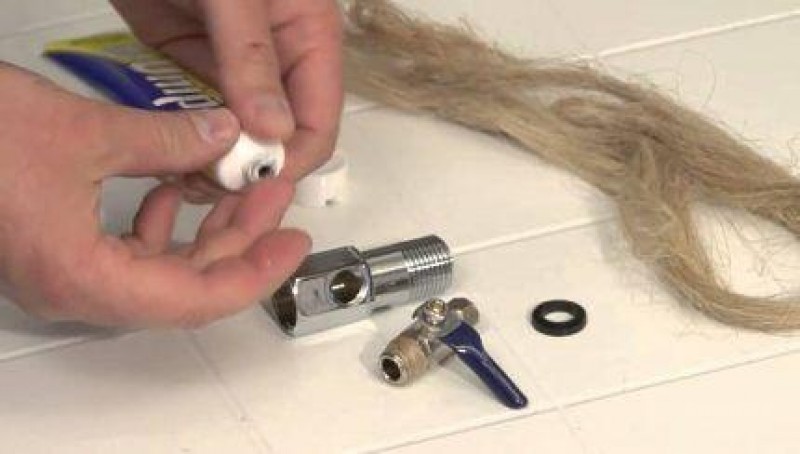

Шаг #4 — подключаем к водопроводу

Сначала, конечно же, необходимо перекрыть подачу холодной воды. Подсоединение к водопроводу происходит с помощью переходника-адаптера. Самое удобное место для его установки — соединение водопроводной трубы и гибкой подводки кухонного крана.

Под этот участок подставляют тазик для слива остатков воды и проводят установку:

1. Отсоединяют гибкую подводку смесителя от трубы с водой, проверяют наличие резинового уплотнения в адаптере и навинчивают не него с двух сторон подводку, затягивая гаечным ключом.
2. Откручивают с адаптера гайку шарового вентиля, чтобы надеть ее на пластиковую трубку.
3. Трубку натягивают на шаровой вентиль. Закручивают гайку рукой, не прикладывая больших усилий.

Для улучшения герметичности на наружную резьбу переходника и водопроводной трубы наматывают тефлоновую ленту.

Шаг #5 — врезаемся в канализационную систему

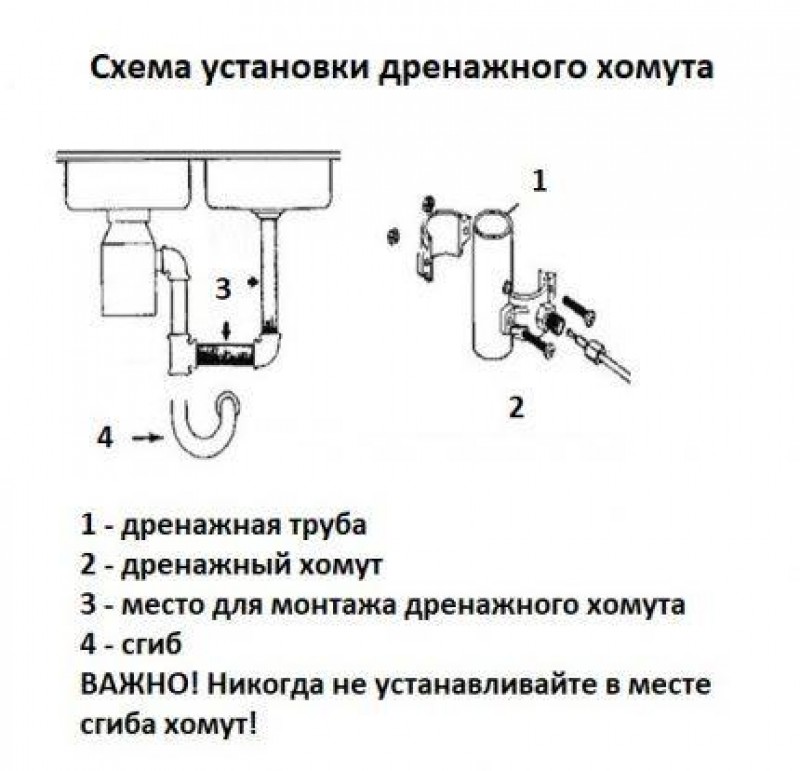

Чтобы сливать загрязненную воду, которая остается после прохождения через обратноосмотическую мембрану, проводят подключение к канализации с помощью дренажного хомута.

Место врезки должно находиться на уровне выше гидрозатвора, т.е. сифона. На вертикальном или горизонтальном участке сливной трубы, выше сифона, делают отверстие сверлом диаметром 7-8 мм.

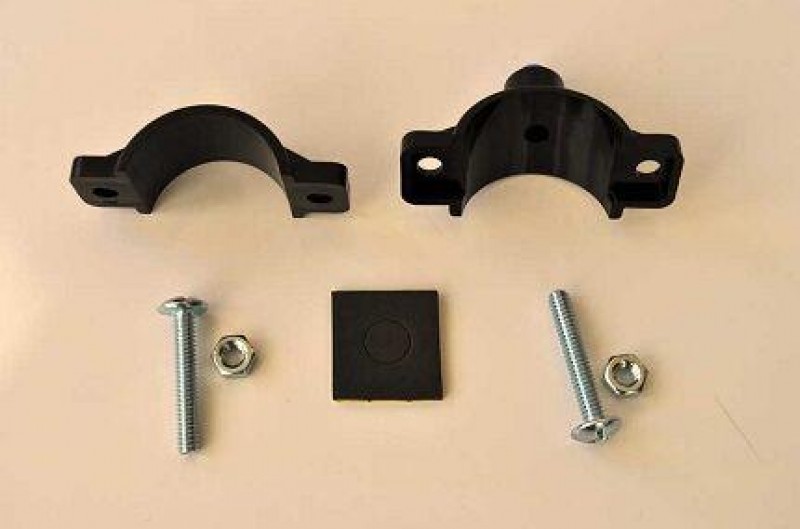

Перед тем как установить хомут, на его скобу с отверстием клеят резиновую прокладку. Затем закрепляют хомут, равномерно закручивают винты и добиваются, чтобы скобы с противоположных сторон сидели параллельно и были плотно прижаты, а отверстия в сливной трубе и хомуте совпадали.

В фитинг дренажного хомута вставляют черную трубку, смазанную силиконовой смазкой и с предварительно одетой гайкой, которую плотно, но не сильно закручивают.

Шаг #6 — ставим вентиль на накопитель

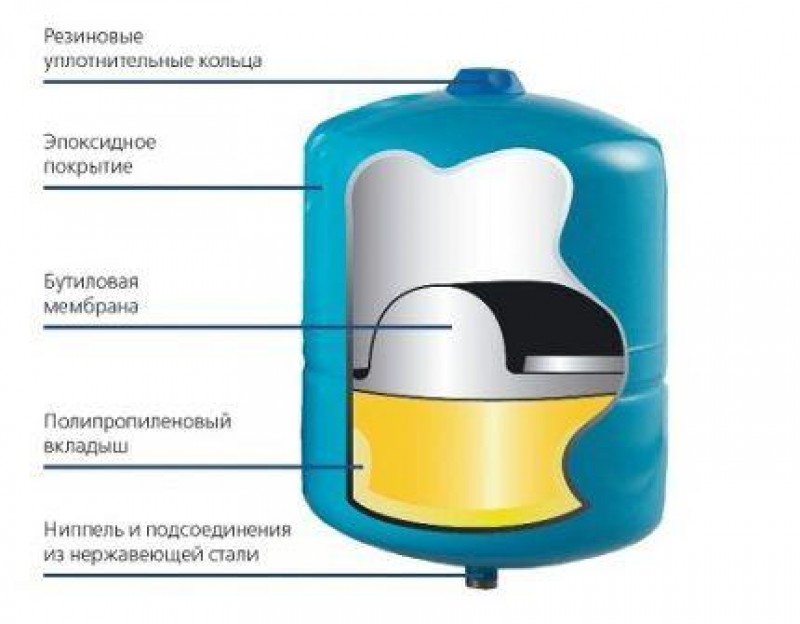

Накопитель служит для создания запасов воды и поддержания стабильного напора. Так как очистка методом обратного осмоса происходит медленно, резервная емкость помогает быстрее получить необходимое количество воды, которая была очищена заранее.

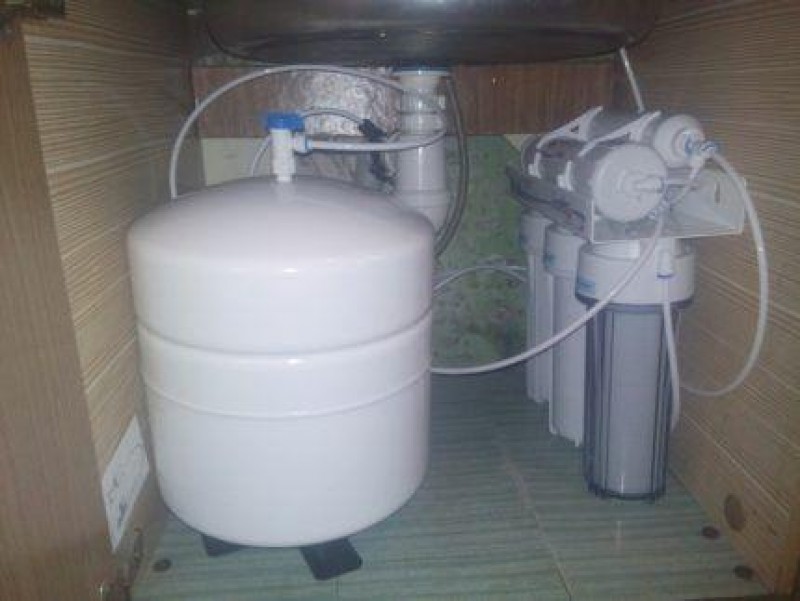

Обычно накопитель устанавливают вертикально на специальной подставке. Но если возникнет такая необходимость, его можно поставить горизонтально или закрепить на кронштейнах.

Если пространства под мойкой недостаточно, накопительный бак ставят где-нибудь рядом, например, в соседнем кухонном шкафу. Для шлангов придется проделать небольшие отверстия в стенах кухонной мебели.

Сам бак перед установкой необходимо подготовить — к резьбовому соединению нужно прикрепить пластиковый кран. На резьбу накопительного бака накручивают ФУМ ленту в два-три слоя.

Затем, не используя инструментов, накручивают на нее кран до упора. В фитинг крана вставляют пластиковую трубку. Другой ее конец подключают к угольному постфильтру (последняя ступень очистки).

Еще один важный момент — давление в баке. Давление измеряют манометром и при необходимости в бак подкачивают воздух.

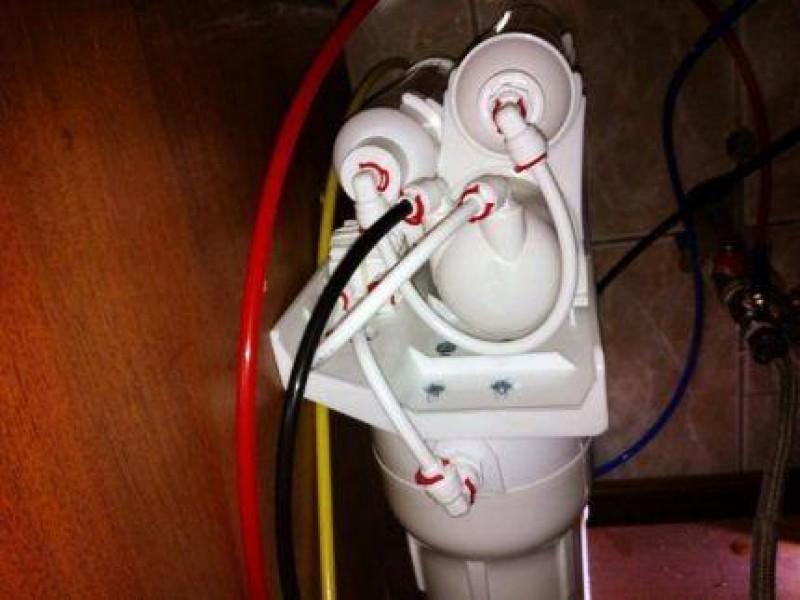

Шаг #7 — монтируем фильтрационный блок

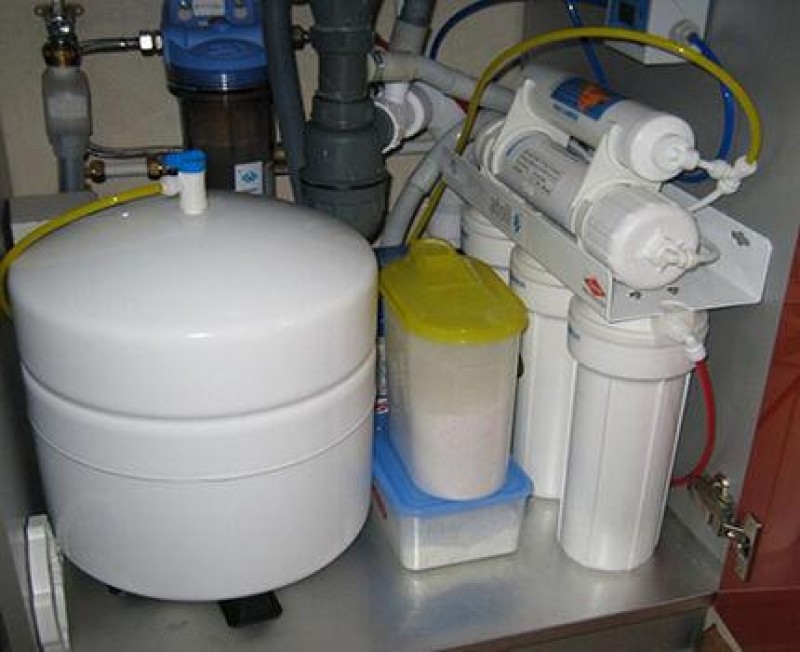

При выборе места под раковиной для фильтрационной установки учитывают, что трубки, которые поставляются в комплекте, обычно имеют длину 1,5 м, и они должны располагаться свободно, без натяжения и перегибов.

При необходимости фильтры можно подвесить на внутреннюю стенку шкафчика. Нужно также обеспечить свободный доступ к шаровому вентилю. Колбы фильтров предварительной очистки закреплены на специальной планке, которую можно повесить на стенке кухонного шкафа под мойкой.

Место должно быть легкодоступным, чтобы было удобно заменять использованные картриджи. Чтобы открыть колбы, следует использовать специальный ключ.

Первым делом устанавливают картриджи префильтров согласно инструкции. Нельзя путать их расположение, иначе можно привести в неисправность устройство.

Чтобы установить картридж снимают защитную пленку и помещают его в корпус, который устанавливают обратно на место. Следят, чтобы уплотнительная резинка была без перекосов. После того, как фильтры установлены, сверху на специальных держателях устанавливают корпус, в котором находится мембрана обратного осмоса.

Над мембраной закрепляют постфильтр и минерализатор или другие модули. После этого все элементы системы соединяют шлангами, которые закрепляют специальными фиксаторами.

Порядок соединения обычно полностью описан в инструкции. Нужно соединить водопровод с предфильтрами. Вывести воду от фильтров на мембрану, а затем от мембраны провести два шланга: к канализации и к накопительному баку. От крана накопителя выводят шланг к постфильтру, а затем — к крану питьевой воды. Еще один шланг проводят через минерализатор.

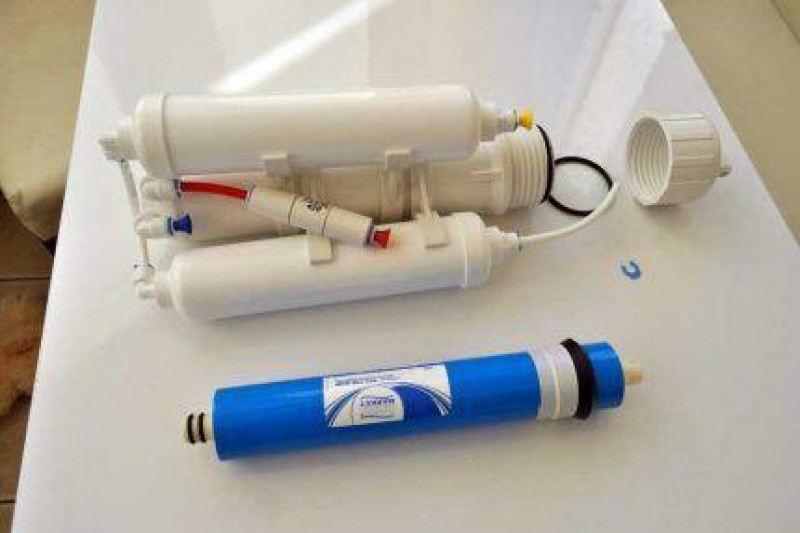

Установка мембраны в корпус происходит следующим образом:

• отсоединяют трубку от фитинга корпуса;
• с помощью ключа отвинчивают крышку;
• вставляют мембрану в корпус и вдавливают ее до упора;
• закрывают крышку и вставляют на место трубку.

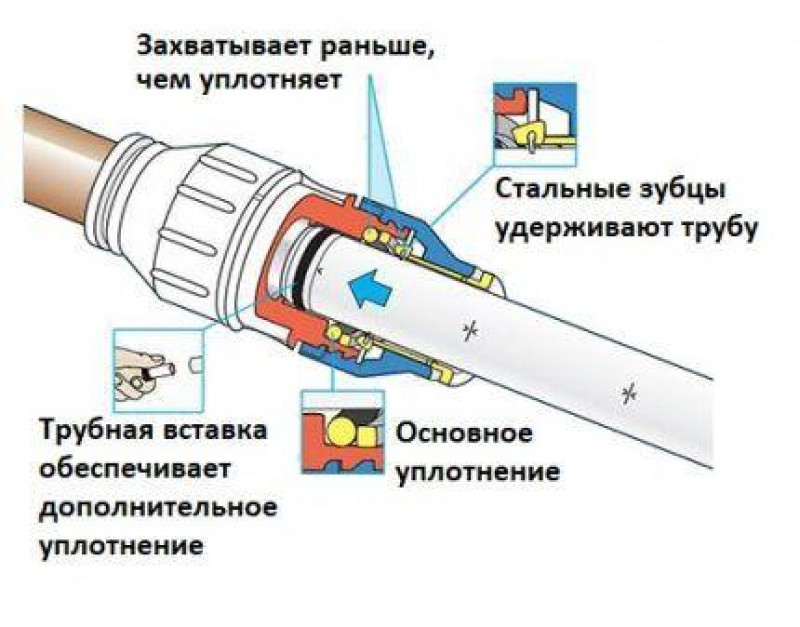

Трубки для соединения фильтрационных элементов смазывают силиконовой смазкой или вазелином и подключают в таком порядке:

1. Трубку подачи воды подключают к входному отверстию первого фильтра.
2. Накопительную емкость соединяют с входом в фильтр, выполняющим пятую ступень очистки.
3. Выход пятой ступени подсоединяют к крану очищенной воды.
4. Второй конец трубки, который подключен к канализационной трубе присоединяют к выходу ограничителя потока.

После проверки правильности подключения всех трубок можно считать оборудование готовым к работе. Остается только наполнить его водой и осуществить промывку.

Шаг #8 — наполняем и промываем фильтр

Перед первым наполнением фильтра перекрывают вентиль на баке и запорную арматуру трубопровода.

Далее действуют следующим образом:

1. Открывают кран для питьевой воды;
2. Откручивают общий вентиль водоочистной системы;
3. Открывают шаровой вентиль, подающий воду в фильтр обратного осмоса.

Первые 5—10 минут воду ожидать не стоит — из системы будет выходить воздух. Когда вода начнет вытекать, ее напор будет небольшим, ведь в этот момент перекрыт кран емкости. Открывать его пока не нужно, необходимо подождать, чтобы вода в течение двух часов промыла фильтрующее устройство.

Слив определенное количества воды, кран перекрывают и оставляют устройство в покое еще на 10 минут, в это время проверяют установку на наличие протечек. Если обнаружена утечка, подтягивают подтекающие соединения. Убедившись, что система работает нормально, открывают вентиль бака.

Наполнение бака может длиться в течение нескольких часов, скорость зависит от напора воды. Затем еще раз промывают систему — пить воду, после первого наполнения резервуара, категорически не рекомендуется.

Только после второго наполнения емкости можно начинать использовать очищенную воду.

Накопленную в баке первичную воду следует полностью слить в канализацию. После этого воду снова открывают для очистки. Когда бак наполнится, можно приступать к использованию системы в обычном режиме.

Советы по эксплуатации

Если после запуска системы питьевая вода имеет молочный оттенок и содержит мелкие пузырьки воздуха, не стоит волноваться. Это влияние растворенного в воде воздуха, оно не опасно. Такой эффект исчезнет спустя несколько дней или недель.

Слишком быстрое загрязнение фильтров предварительной очистки, а также наличие слизи на картриджах может быть симптомом пониженного давления в водопроводной сети. Проблему обычно решают с помощью помпы.

Иногда промывка угольного фильтра может вызвать загрязнение третьего фильтра сразу же после установки. Чтобы этого не произошло, третий фильтр лучше установить после того, как будет промыт угольный картридж. Но не стоит пытаться промыть угольный фильтр под струей проточной воды, так его можно испортить.

Не стоит пренебрегать промывкой угольного картриджа, поскольку это может привести к быстрому засорению мембраны. Такой же эффект может производить слишком высокое давление в водопроводной системе, слишком редкая замена фильтров предварительной очистки или использование некачественных картриджей, засорение канализации.

Если при кипячении воды в чайнике образуется накипь, следует проверить порядок подключения. Возможно, к питьевому крану подключен шланг, по которому поступает концентрам, а очищенная вода уходит в канализацию.

Если очищенная вода приобрела не характерный запах и вкус, необходимо как можно скорее проверить фильтры предварительной очистки. Возможно, их ресурс исчерпан, нужна замена. Также это явление может свидетельствовать о наличии бактериального загрязнения.

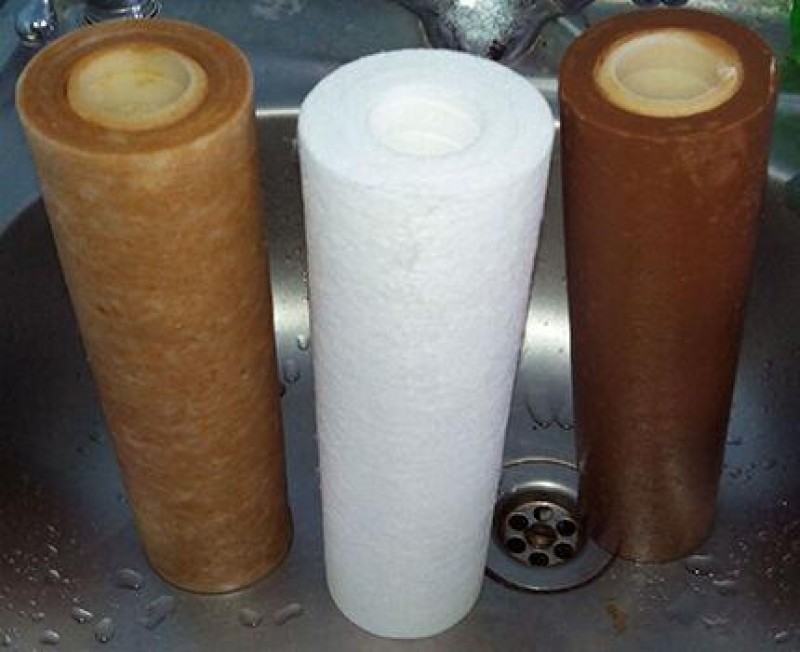

Картриджи предварительной очистки следует заменять каждые шесть месяцев или чаще. Новую мембрану обычно нужно ставить каждые три-пять лет. Ежегодно следует проверять состояние очищенной воды. Если содержание солей превышает 20 мг/л, мембрану необходимо заменить.

Замена фильтрационных элементов

Чтобы своими руками заменить наполнители картриджей перекрывают вентили отключения водопровода и устройства. Затем открывают кран очищенной воды и сливают остатки жидкости.

Далее, отсоединяют пластиковые трубки и извлекают оборудование из шкафа. Запомнить расположение трубок можно, проведя их маркировку или с помощью фотоаппарата (если трубки цветные).

Откручивают крышки корпусов и извлекают исчерпавшие свой ресурс картриджи, фильтрационную мембрану. Пластиковые колбы и крышки моют средством для мытья посуды.

При установке новых фильтрующих элементов внимательно соблюдают порядок установки, проверяют наличие резиновой прокладки на крышке.

Уплотнительные резиновые кольца перед монтажом вытирают насухо. Собирают и промывают систему также, как и при монтаже нового устройства.

Замену сменных элементов фильтра проводят с такой частотой:

• обратноосмотическая мембрана — каждые 24—30 месяцев;
• угольный постфильтр — один раз в 12 месяцев;
• префильтры — один раз в 6 месяцев.

Периодичность замены во многом зависит и от качества воды. Новые сменные элементы заменяют на те же, сверяясь с их маркировкой.

Установка дополнительных приспособлений

Работу даже такого серьезного оборудования, как обратноосмотический фильтр, можно сделать более эффективной, установив дополнительные элементы.

Такие, как например:

• Регулятор давления. Оборудование предназначено для защиты элементов водопровода от перепадов давления, превышения допустимых значений на входе в фильтрационную систему и компенсации гидроударов.
• Система защиты от протечек. Устанавливается перед фильтром и перекрывает воду в случае протечек и попадания на нее воды. Минимизирует риски и ограничивает размер нанесенного ущерба, но не исключает полностью возможность утечек.
• Нитратный префильтр. Используется для эффективного удаления нитратов, место монтажа согласовывается со специалистами.
• Ледогенератор. Подключается через тройник в разрыв соединительной трубки, ведущей к питьевому крану.

Перед установкой фильтра измеряют манометром давление в магистрали. При значениях больших, чем 6,6 атм., устанавливают редуктор, при меньших, чем 2,2 атм., устанавливают насос, который будет создавать больший напор.

Для устройств, которые чаще всего используются чтобы улучшить функциональность обратного осмоса, далее приведено более подробное описание.

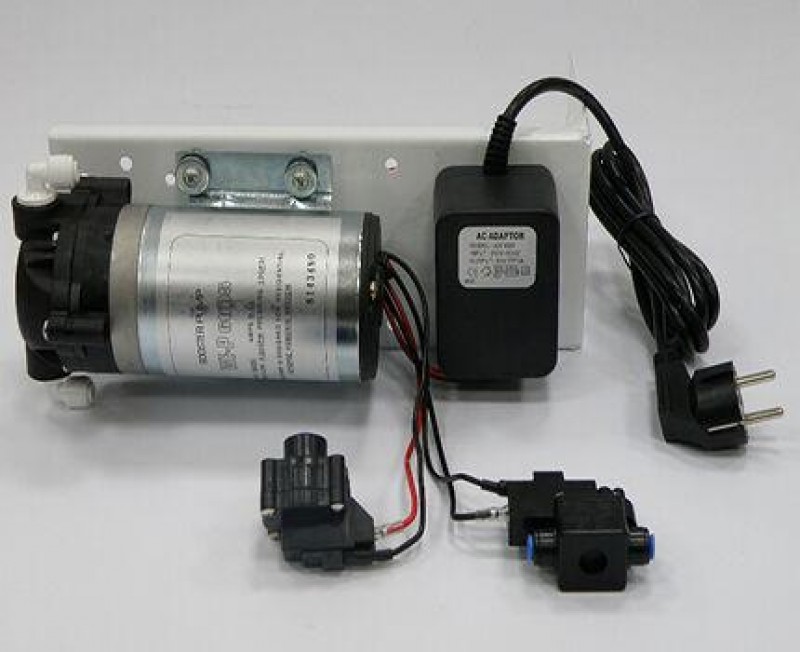

Элемент #1 — насос повышения давления

Мембранный фильтр, который является основой обратноосмотической системы, может полноценно функционировать только при определенном напоре воды в частном доме или квартире.

Если максимальное давление не превышает 2,8 атм., то для нормальной работы фильтра необходимо дополнительно установить помпу.

Если приходится докупать оборудование, то лучше это делать у одного производителя и руководствоваться разработанными им схемами подключения.

Устанавливают насос только в паре с датчиком регулировки давления, который отвечает за его включение при падении давления и выключение при его скачке до максимума.

Датчик монтируют перед накопительным резервуаром, в разрыв трубки. При плохом качестве водопроводной воды перед насосом устанавливают магистральный фильтр грубой очистки.

Если существует опасность усиления напора воды в системе до 3—4 атм., то для предотвращения протечек перед насосом нужно установить специальный клапан понижения давления.

Элемент #2 — ультрафиолетовая лампа

Иногда в обратноосмотическом фильтре складываются благоприятные условия для бурного развития микроорганизмов в следствии повышения температуры воды или  простоя системы в течение длительного времени.

Это приводит к обрастанию префильтров микроорганизмами, снижению напора и ухудшению производительности оборудования. И тогда для дезинфекции воды используют ультрафиолетовые фильтры.

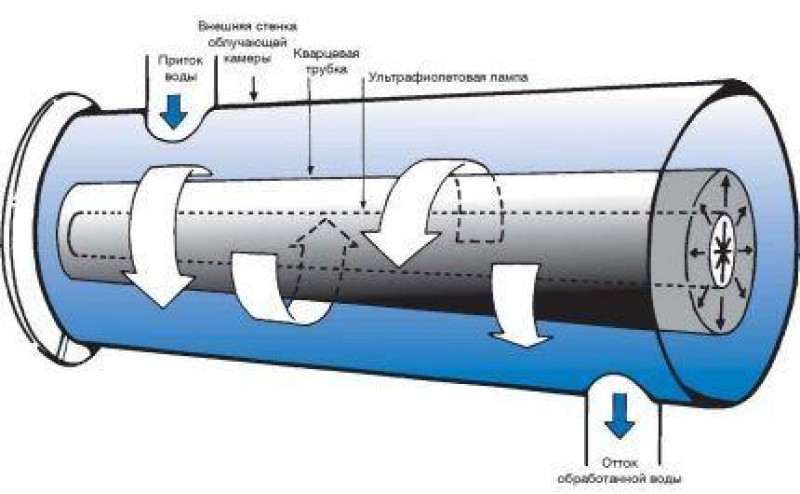

Устройство состоит из таких частей: нержавеющего корпуса с УФ лампой, находящейся внутри и блока питания, который преобразует напряжение в сети в значения, необходимые для работы лампы и предохраняет ее от скачков напряжения.

Вода, проходя внутри корпуса, просвечивается ультрафиолетовыми лучами и обеззараживается.

Место установки ультрафиолетовой лампы может зависеть от тех целей, которых необходимо добиться:

• на входе в фильтр — для устранения сильных биологических загрязнений водопроводной воды;
• между краном и емкостью — для защиты от попадания в бак микроорганизмов из питьевого крана.

На лампе для удобства монтажа предусмотрены две клипсы, которые помогают закрепить ее на блоке фильтрации или на любой другой поверхности.

Элемент #3 — минерализатор для воды

Вода, прошедшая через мембранный фильтр, на 90—99% очищается и избавляется от любых примесей, в том числе полезных и необходимых организму минеральных элементов. Такая вода кисловата на вкус.

Минерализаторы восполняют недостаток необходимых минералов, корректируют уровень PH. Картриджи-минерализаторы разных торговых марок могут отличаться по своему составу и ресурсу и обогащать воду кальцием, цинком, магнием, другими элементами.

В некоторых моделях фильтров обратного осмоса минерализатор играет также роль фильтра и устанавливается как последняя ступень очистки.

Выводы и полезное видео по теме

Понятное видео о том, как самому установить обратный осмос можно просмотреть здесь:

Этот видеоролик содержит полезную информацию по замене фильтров предварительной очистки:

Чтобы провести установку фильтра обратного осмоса своими руками необходимо не только подготовить инструмент, но и провести анализ воды, изучить параметры водопроводной системы и фильтрационного устройства.

Нужно внимательно изучить инструкцию и точно выполнить рекомендации производителя. Грамотно подобранное оборудование — это 50% успеха. И тогда сам монтаж не составит сложностей. А своевременное обслуживание системы и замена отработанных элементов позволит обеспечить дом качественной питьевой водой.

Поделитесь с читателями вашим опытом по улучшению качества питьевой воды. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы по теме. Форма обратной связи расположена ниже.

Обратный осмос своими руками: пошаговая инструкция по сборке и монтажу

Водопроводная вода практически повсеместно для питья непригодна и требует предварительной подготовки. Кипячение и отстаивание — методы простые, но не слишком эффективные.

Бытовые фильтры справляются с этой задачей намного лучше, но самую высокую степень очистки дает установка обратного осмоса. Метод дорогой, но полностью оправдывающий вложения.

Очистка воды методом обратного осмоса является пока самой совершенной. Принцип его работы подобен обмену веществ живого организма. С помощью него удается избавить воду практически от всех примесей, вирусов, бактерий, нитратов и т.д.

Устанавливать обратный осмос своими руками легко, он собирается, как конструктор, а проведение работ не требует особых инструментов — достаточно минимального набора любителя.

Принцип работы и назначение системы

Обратным осмосом называют процесс, в котором поток воды разделяется на две неравные части с различной плотностью. Одна часть представляет собой чистую воду, а вторая — воду с большим количеством загрязнений.

Для такого разделения используется специальная мембрана с очень мелкими отверстиями. Их размер составляет 0,0001 микрон.

Вода, проходя через картриджи предварительной очистки, освобождается от взвешенных частиц, остатков хлора, органических соединений.

Попадая в обратноосмотическую мембрану, вода проходит через ее полупроницаемые слои и разделяется дальше на два потока.

Один из них, концентрат, сбрасывается в канализацию, а второй, пермеат, попадает в накопительный резервуар, который компенсирует неспособность мембраны обеспечить в проточном режиме достаточную для пользователя продуктивность.

Через поры мембраны могут проникать только частицы, размер которых соответствует размеру молекулы воды или меньше.

Крупные частички через мембранный барьер не проникнут, но они способны засорить эти мелкие поры, поэтому перед тем, как подвергать воду процедуре обратного осмоса, ее необходимо подготовить.

Поры мембраны в 200 раз меньше за вирусы и в 4 тыс. раз меньше чем бактерии. Она пропускает через себя только молекулы воды и кислорода

Для механического удаления загрязнений используют два фильтра с отверстиями соответственно в пять и в один микрон. Между этими двумя фильтрами устанавливают еще один — с угольным наполнителем. Он задерживает молекулы различных химических веществ, растворенных в воде: железа, соединений хлора, тяжелых металлов и т.п.

Молекулы некоторых веществ по размеру меньше, чем молекулы воды. Если предварительная очистка отсутствует, они могут проникнуть сквозь мембрану и загрязнить воду.

Продукты, полученные в результате обратного осмоса, называют пермеат и концентрат. Последний — это та часть воды, в которой сконцентрированы загрязнения. Эта часть составляет обычно около 60-65% воды, она утилизируется в канализацию.

Обратный осмос используется для очистки воды на молекулярном уровне.

Пермеат — это очень чистая воды, степень очистки достигает 98%. Вместе с вредными загрязнениями мембрана и фильтры отсекают также многие полезные вещества, которые придают природной питьевой воде уникальный привкус и свойства. Чтобы устранить этот небольшой недостаток, пермеат пропускают через еще один фильтр.

Для обогащения воды полезными минералами, используют минерализатор. Биокерамический фильтр с турмалином позволяет приблизить структуру пермеата к естественному состоянию. Существуют также постфильтры со способностью подвергать воду ультрафиолетовому излучению.

Самый простой постфильтр содержит активированный уголь и кокосовую скорлупу. С его помощью пермеат подвергают дополнительной очистке и придают ему приятный природный вкус. При желании, от таких модулей можно отказаться, но тогда вода, полученная из системы обратного осмоса, будет не такой вкусной и полезной.

На этой схеме подробно отражен порядок подключения и функционирования системы обратного осмоса и обозначены все ее основные элементы

В базовой комплектацию входят необходимые элементы, которые могут обеспечить эффективную работу обратного осмоса .

Если же загрязненность воды превышает норму или система водоснабжения не способна обеспечить нормальную работу устройства, то его усовершенствуют с помощью дополнительного оборудования.

Составные элементы типового комплекта

Обычно системы обратного осмоса поставляются в виде комплекта, в котором уже есть все необходимое, даже крепежные элементы.

Список оборудования может варьироваться в зависимости от модели и включать следующие элементы:

• мембрана обратного осмоса;
• блок с колбами предварительной очистки, в которых установлены три фильтра: два механических и один угольный;
• постфильтр;
• минерализатор;
• кран для питьевой воды;
• ключ для замены фильтров;
• ключ для корпуса мембраны;
• набор тройников-коннекторов;
• крепежная панель для крана;
• набор гибких шлангов и т.п.

Перед покупкой нужно определиться с такими вопросами, как производительность мембраны и наличие дополнительных модулей.

Например, можно одновременно установить и постфильтр, и минерализатор, и биокерамический картридж или ограничиться только постфильтром.

Выбирая систему обратного осмоса, следует обратить внимание на размеры ее элементов. Чаще всего популярные модели имеют стандартные размеры. Это позволяет при замене мембраны или фильтров выбирать подходящие варианты производства разных фирм.

Но если размеры модели уникальны, возможно, придется устанавливать только особые фирменные картриджи, а это не всегда выгодно и удобно.

Монтаж системы обратного осмоса

Разнообразие обратноосмотических систем очень большое. Поэтому далее установка фильтра будет рассмотрена на примере самого распространенного — с пятиступенчатой очисткой и накопительным баком.

Шаг #1 — изучаем функционирование фильтра

Перед установкой не помешает точно понять, каким именно образом жидкость движется по системе. Сначала нужно сделать врезку в водопроводную трубу, чтобы подключить к ней шланг, соединяющий водопровод с фильтрами предварительной подготовки. Вода проходит эти фильтры, оставляя в их картриджах частички механических и химических загрязнений.

Затем подготовленный поток перемещается к мембране и проходит через ее корпус. От мембранного блока отходит два шланга. Один из них предназначен для концентрата и соединен с канализационной системой.

С помощью этого шланга загрязнения утилизируются. По второму шлангу пермеат, т.е. очищенная вода, поступает к расширительному баку. Здесь вода накапливается и хранится. Обойтись без такой емкости и обеспечить нормальное функционирование системы обратного осмоса практически невозможно.

Дело в том, что средняя производительность бытовой мембраны обычно составляет около семи литров в час. Для бытовых нужд такого медленного потока в какой-то момент может и не хватить.

Накопительный бак полностью решает проблему. В нем хранится достаточное количество чистой воды, которое постоянно пополняется по мере убывания жидкости. После расширительного бака воду можно подавать непосредственно на кран для питьевой воды, но так делают редко.

Элементы системы обратного осмоса достаточно компактны по размеру, поэтому их не сложно установить в пространстве под кухонной мойкой

Если уж принято решение обеспечить дом качественной водой, имеет смысл доплатить за качественный постфильтр, минерализатор или другое подобное устройство. Некоторые предпочитают использовать сразу несколько таких блоков.

В этом случае нужно выбрать кран с двумя вентилями. Его подключают таким образом, чтобы через один вентиль поступала только очищенная вода, а через другой — обогащенная минералами.

Это делается для того, чтобы не использовать минерализованную или структурированную воду для приготовления пищи, поскольку при кипячении этот эффект просто исчезнет. Таким образом, применение крана с двумя вентилями позволяет увеличить срок службы минерализатора.

Шаг #2 — выбираем оптимальное место установки

Сразу же следует выбрать место установки собственно системы обратного осмоса и питьевого крана для воды. Чаще всего этот элемент ставят на кухонную мойку, для чего в ее корпусе просверливают небольшое отверстие.

При желании место размещения крана питьевой воды можно изменить. Но тогда обязательно следует предусмотреть доступ к канализации, чтобы случайно перелившаяся за край емкости вода не разлилась по всей кухне.

В просторной кухне можно поставить еще одну небольшую мойку специально для питьевой воды, но такая необходимость возникает крайне редко. Удобнее всего устанавливать элементы системы недалеко от питьевого крана и друг от друга. Чем короче шланги, по которым перемещается вода, тем эффективнее работает система.

Традиционно систему устанавливают там же, где и бытовые фильтры — под мойкой . Размеры накопительного бака и блока с фильтрами вполне позволяют это сделать. Прежде чем начать работу, проверяют систему на соответствие входящим параметрам.

Наличие всех элементов системы проверяют, не раскрывая упаковок. В противном случае производитель не примет претензии к некомплектности

Необходимо сверить:

• давление в мембранном баке;
• температуру входящей воды;
• давление на входе в систему обратного осмоса.

Показатели могут быть разными, их указывает каждый производитель в инструкции по эксплуатации отдельно для каждой модели. Устанавливают систему подальше от нагревательных приборов, в месте, закрытом от солнечных лучей.

Сначала перекрывают ток холодной воды, а если смеситель имеет только одну ручку, то отключают также и горячую. Затем открывают кран, чтобы сбросить давление, после чего закрывают его.

Перед тем как монтировать соединительные трубки, мембрану, а также картриджи обратного осмоса необходимо продезинфицировать свои руки.

Шаг #3 —  устанавливаем питьевой кран

Если на раковине уже имеется дополнительное отверстие, например, для дозатора жидкого моющего средства, его вполне можно использовать под питьевой кран системы обратного осмоса. Если же такого отверстия не имеется, его придется проделать самостоятельно.

Особую осторожность следует проявить при работе по эмалированной поверхности, чтобы не повредить защитный слой.

Установку проводят на краю мойки или на участке столешницы около раковины. Для монтажа подойдет ровная горизонтальная поверхность диаметром около 4 см. Перед установкой необходимо убедиться, что пространство под мойкой позволяет закрепить кран и подвести трубки без перегибов.

Чтобы провести работу аккуратно, на все поверхности, на которые будет падать стружка при сверлении, застилают ткань или газету. После окончания монтажа стружку можно будет быстро собрать

В некоторых раковинах предусмотрены отверстия для установки дополнительного крана.

Если его нет, то выполняют такие действия:

Подготовка отверстия . Сверлом с диаметром 6 мм сверлят на небольшой скорости отверстие в мойке или в столешнице. Чтобы не повредить поверхность и не допустить сколов, можно наклеить на нее пластырь. Для керамических или каменных поверхностей используют твердосплавное сверло.

Расширение отверстия. Далее, берут сверло диаметром 11—12,5 мм, увеличивают отверстие и снимают пластырь. Если края получились рваные, их зачищают надфилем или напильником.

Чистка поверхности. Убирают стружку, особенно тщательно удаляют металлическую, пока она не оставила ржавых пятен на поверхности мойки.

Герметизация. Перед тем как установить кран в отверстие на его нижнюю часть надевают декоративную накладку и резиновую шайбу для герметизации соединений.

Сборка. Нижнее основание крана вставляют в отверстие, снизу одевают на него резиновую, пластиковую, а затем металлическую шайбу. Полученную конструкцию затягивают гайкой с помощью гаечного или трубчатого ключа на 14.

На нижнее основание навинчивают фитинг, внутри которого должна быть резиновая прокладка.

Подсоединение стандартного крана проводят согласно схеме производителя. Подобным образом подключают двойной кран, использующийся для системы очистки с минерализатором

Шаг #4 — подключаем к водопроводу

Сначала, конечно же, необходимо перекрыть подачу холодной воды. Подсоединение к водопроводу происходит с помощью переходника-адаптера. Самое удобное место для его установки — соединение водопроводной трубы и гибкой подводки кухонного крана.

Под этот участок подставляют тазик для слива остатков воды и проводят установку:

Отсоединяют гибкую подводку смесителя от трубы с водой, проверяют наличие резинового уплотнения в адаптере и навинчивают не него с двух сторон подводку, затягивая гаечным ключом.

Откручивают с адаптера гайку шарового вентиля, чтобы надеть ее на пластиковую трубку.

Трубку натягивают на шаровой вентиль. Закручивают гайку рукой, не прикладывая больших усилий.

Для улучшения герметичности на наружную резьбу переходника и водопроводной трубы наматывают тефлоновую ленту.

При подключении системы обратного осмоса к водопроводу используют специальный тройник. Все резьбовые соединения уплотняют льняной нитью или ФУМ-лентой

Шаг #5 — врезаемся в канализационную систему

Чтобы сливать загрязненную воду, которая остается после прохождения через обратноосмотическую мембрану, проводят подключение к канализации с помощью дренажного хомута.

Место врезки должно находиться на уровне выше гидрозатвора, т.е. сифона. На вертикальном или горизонтальном участке сливной трубы, выше сифона, делают отверстие сверлом диаметром 7-8 мм.

Нельзя устанавливать сливной хомут на закругленных, неровных участках. Добиться герметичности стыков в таких местах будет невозможно

Перед тем как установить хомут, на его скобу с отверстием клеят резиновую прокладку. Затем закрепляют хомут, равномерно закручивают винты и добиваются, чтобы скобы с противоположных сторон сидели параллельно и были плотно прижаты, а отверстия в сливной трубе и хомуте совпадали.

В фитинг дренажного хомута вставляют черную трубку, смазанную силиконовой смазкой и с предварительно одетой гайкой, которую плотно, но не сильно закручивают.

Хомут поставляется в комплекте фильтра и подходит для большинства пластиковых труб (диаметром 32—50 мм), которые используются для устройства канализации

Шаг #6 — ставим вентиль на накопитель

Накопитель служит для создания запасов воды и поддержания стабильного напора. Так как очистка методом обратного осмоса происходит медленно, резервная емкость помогает быстрее получить необходимое количество воды, которая была очищена заранее.

Обычно накопитель устанавливают вертикально на специальной подставке. Но если возникнет такая необходимость, его можно поставить горизонтально или закрепить на кронштейнах.

Если пространства под мойкой недостаточно, накопительный бак ставят где-нибудь рядом, например, в соседнем кухонном шкафу. Для шлангов придется проделать небольшие отверстия в стенах кухонной мебели.

Накопительный бак системы обратного осмоса чаще всего устанавливают вертикально на специальной подставке. Во время установки следует проверить рабочее давление воздуха в баке и отрегулировать его в соответствии с нормативными показателями

Сам бак перед установкой необходимо подготовить — к резьбовому соединению нужно прикрепить пластиковый кран. На резьбу накопительного бака накручивают ФУМ ленту в два-три слоя.

Затем, не используя инструментов, накручивают на нее кран до упора. В фитинг крана вставляют пластиковую трубку. Другой ее конец подключают к угольному постфильтру (последняя ступень очистки).

В новом не заполненном водой баке установлено внутреннее давление на уровне 0,34—0,48 атм., поэтому нельзя открывать клапан в нижней части, чтобы не выпустить газ, который его создает

Еще один важный момент — давление в баке. Давление измеряют манометром и при необходимости в бак подкачивают воздух.

Шаг #7 — монтируем фильтрационный блок

При выборе места под раковиной для фильтрационной установки учитывают, что трубки, которые поставляются в комплекте, обычно имеют длину 1,5 м, и они должны располагаться свободно, без натяжения и перегибов.

При необходимости фильтры можно подвесить на внутреннюю стенку шкафчика. Нужно также обеспечить свободный доступ к шаровому вентилю. Колбы фильтров предварительной очистки закреплены на специальной планке, которую можно повесить на стенке кухонного шкафа под мойкой.

Место должно быть легкодоступным, чтобы было удобно заменять использованные картриджи. Чтобы открыть колбы, следует использовать специальный ключ.

Первым делом устанавливают картриджи префильтров согласно инструкции. Нельзя путать их расположение, иначе можно привести в неисправность устройство.

Колбы с фильтрами предварительной очистки закреплены на специальной подставке, которую вешают на стену. При этом важно обеспечить свободный доступ к этим элементам, чтобы выполнять замену картриджей

Чтобы установить картридж снимают защитную пленку и помещают его в корпус, который устанавливают обратно на место. Следят, чтобы уплотнительная резинка была без перекосов. После того, как фильтры установлены, сверху на специальных держателях устанавливают корпус, в котором находится мембрана обратного осмоса.

Над мембраной закрепляют постфильтр и минерализатор или другие модули. После этого все элементы системы соединяют шлангами, которые закрепляют специальными фиксаторами.

Отверстия для шлангов в системе обратного осмоса защищены транспортными заглушками. Эти заглушки нужно удалить только перед подключением шлангов

Порядок соединения обычно полностью описан в инструкции. Нужно соединить водопровод с предфильтрами. Вывести воду от фильтров на мембрану, а затем от мембраны провести два шланга: к канализации и к накопительному баку. От крана накопителя выводят шланг к постфильтру, а затем — к крану питьевой воды. Еще один шланг проводят через минерализатор.

Установка мембраны в корпус происходит следующим образом:

• отсоединяют трубку от фитинга корпуса;
• с помощью ключа отвинчивают крышку;
• вставляют мембрану в корпус и вдавливают ее до упора;
• закрывают крышку и вставляют на место трубку.

Трубки для соединения фильтрационных элементов смазывают силиконовой смазкой или вазелином и подключают в таком порядке:

Трубку подачи воды подключают к входному отверстию первого фильтра.

Накопительную емкость соединяют с входом в фильтр, выполняющим пятую ступень очистки.

Выход пятой ступени подсоединяют к крану очищенной воды.

Второй конец трубки, который подключен к канализационной трубе присоединяют к выходу ограничителя потока.

После проверки правильности подключения всех трубок можно считать оборудование готовым к работе. Остается только наполнить его водой и осуществить промывку.

Чтобы провести подключение трубки отрезают отрезок нужной длины под прямым углом, вставляют до упора в конвектор. Прижимая с усилием, утапливают еще на 5—6 мм, в целом заглубляя ее приблизительно на 17 мм. Проверить сцепление можно, слегка потянув трубки в разные стороны. Чтобы разобрать соединения, прижимают пальцем цангу до упора и тянут трубку на себя

Шаг #8 — наполняем и промываем фильтр

Перед первым наполнением фильтра перекрывают вентиль на баке и запорную арматуру трубопровода.

Далее действуют следующим образом:

Открывают кран для питьевой воды;

Откручивают общий вентиль водоочистной системы;

Открывают шаровой вентиль, подающий воду в фильтр обратного осмоса.

Первые 5—10 минут воду ожидать не стоит — из системы будет выходить воздух. Когда вода начнет вытекать, ее напор будет небольшим, ведь в этот момент перекрыт кран емкости. Открывать его пока не нужно, необходимо подождать, чтобы вода в течение двух часов промыла фильтрующее устройство.

Слив определенное количества воды, кран перекрывают и оставляют устройство в покое еще на 10 минут, в это время проверяют установку на наличие протечек. Если обнаружена утечка, подтягивают подтекающие соединения. Убедившись, что система работает нормально, открывают вентиль бака.

После установки фильтрационного устройства необходимо в течение недели проверять его на наличие возможных протечек и неисправностей

Наполнение бака может длиться в течение нескольких часов, скорость зависит от напора воды. Затем еще раз промывают систему — пить воду, после первого наполнения резервуара, категорически не рекомендуется.

Только после второго наполнения емкости можно начинать использовать очищенную воду.

Первая очищенная вода может иметь молочный цвет — это нормально — проходит вытеснение воздуха и его пузырьки создают такой эффект

Накопленную в баке первичную воду следует полностью слить в канализацию. После этого воду снова открывают для очистки. Когда бак наполнится, можно приступать к использованию системы в обычном режиме.

Советы по эксплуатации

Если после запуска системы питьевая вода имеет молочный оттенок и содержит мелкие пузырьки воздуха, не стоит волноваться. Это влияние растворенного в воде воздуха, оно не опасно. Такой эффект исчезнет спустя несколько дней или недель.

Слишком быстрое загрязнение фильтров предварительной очистки, а также наличие слизи на картриджах может быть симптомом пониженного давления в водопроводной сети. Проблему обычно решают с помощью помпы.

Иногда промывка угольного фильтра может вызвать загрязнение третьего фильтра сразу же после установки. Чтобы этого не произошло, третий фильтр лучше установить после того, как будет промыт угольный картридж. Но не стоит пытаться промыть угольный фильтр под струей проточной воды, так его можно испортить.

Не стоит пренебрегать промывкой угольного картриджа, поскольку это может привести к быстрому засорению мембраны. Такой же эффект может производить слишком высокое давление в водопроводной системе, слишком редкая замена фильтров предварительной очистки или использование некачественных картриджей, засорение канализации.

Если при кипячении воды в чайнике образуется накипь, следует проверить порядок подключения. Возможно, к питьевому крану подключен шланг, по которому поступает концентрам, а очищенная вода уходит в канализацию.

Если очищенная вода приобрела не характерный запах и вкус, необходимо как можно скорее проверить фильтры предварительной очистки. Возможно, их ресурс исчерпан, нужна замена. Также это явление может свидетельствовать о наличии бактериального загрязнения.

Картридж мембраны системы обратного осмоса находится в пластиковом корпусе. Его необходимо заменять каждые 3-5 лет в зависимости от содержания солей в очищенной воде

Картриджи предварительной очистки следует заменять каждые шесть месяцев или чаще. Новую мембрану обычно нужно ставить каждые три-пять лет. Ежегодно следует проверять состояние очищенной воды. Если содержание солей превышает 20 мг/л, мембрану необходимо заменить.

Замена фильтрационных элементов

Чтобы своими руками заменить наполнители картриджей перекрывают вентили отключения водопровода и устройства. Затем открывают кран очищенной воды и сливают остатки жидкости.

Далее, отсоединяют пластиковые трубки и извлекают оборудование из шкафа. Запомнить расположение трубок можно, проведя их маркировку или с помощью фотоаппарата (если трубки цветные).

Откручивают крышки корпусов и извлекают исчерпавшие свой ресурс картриджи, фильтрационную мембрану. Пластиковые колбы и крышки моют средством для мытья посуды.

При установке новых фильтрующих элементов внимательно соблюдают порядок установки, проверяют наличие резиновой прокладки на крышке.

Уплотнительные резиновые кольца перед монтажом вытирают насухо. Собирают и промывают систему также, как и при монтаже нового устройства.

Замену сменных элементов фильтра проводят с такой частотой:

• обратноосмотическая мембрана — каждые 24—30 месяцев;
• угольный постфильтр — один раз в 12 месяцев;
• префильтры — один раз в 6 месяцев.

Периодичность замены во многом зависит и от качества воды. Новые сменные элементы заменяют на те же, сверяясь с их маркировкой.

Использование картриджей, которые исчерпали свой ресурс, может принести еще больший вред здоровью, чем неочищенная вода

Установка дополнительных приспособлений

Работу даже такого серьезного оборудования, как обратноосмотический фильтр, можно сделать более эффективной, установив дополнительные элементы.

Такие, как например:

• Регулятор давления. Оборудование предназначено для защиты элементов водопровода от перепадов давления, превышения допустимых значений на входе в фильтрационную систему и компенсации гидроударов .
• Система защиты от протечек. Устанавливается перед фильтром и перекрывает воду в случае протечек и попадания на нее воды. Минимизирует риски и ограничивает размер нанесенного ущерба, но не исключает полностью возможность утечек.
• Нитратный префильтр . Используется для эффективного удаления нитратов, место монтажа согласовывается со специалистами.
• Ледогенератор. Подключается через тройник в разрыв соединительной трубки, ведущей к питьевому крану.

Перед установкой фильтра измеряют манометром давление в магистрали. При значениях больших, чем 6,6 атм., устанавливают редуктор, при меньших, чем 2,2 атм., устанавливают насос, который будет создавать больший напор.

Для устройств, которые чаще всего используются чтобы улучшить функциональность обратного осмоса, далее приведено более подробное описание.

Элемент #1 — насос повышения давления

Мембранный фильтр, который является основой обратноосмотической системы, может полноценно функционировать только при определенном напоре воды в частном доме или квартире .

Если максимальное давление не превышает 2,8 атм., то для нормальной работы фильтра необходимо дополнительно установить помпу.

Если приходится докупать оборудование, то лучше это делать у одного производителя и руководствоваться разработанными им схемами подключения.

Пример одной из возможных схем. Насос может размещаться в разрыв поводящей трубки перед первым префильтром, а также после второго или третьего

Устанавливают насос только в паре с датчиком регулировки давления , который отвечает за его включение при падении давления и выключение при его скачке до максимума.

Датчик монтируют перед накопительным резервуаром, в разрыв трубки. При плохом качестве водопроводной воды перед насосом устанавливают магистральный фильтр грубой очистки.

Закрепляют насос повышения давления на горизонтальной или вертикальной поверхности с помощью специального кронштейна и шурупов

Если существует опасность усиления напора воды в системе до 3—4 атм., то для предотвращения протечек перед насосом нужно установить специальный клапан понижения давления.

Элемент #2 — ультрафиолетовая лампа

Иногда в обратноосмотическом фильтре складываются благоприятные условия для бурного развития микроорганизмов в следствии повышения температуры воды или  простоя системы в течение длительного времени.

Это приводит к обрастанию префильтров микроорганизмами, снижению напора и ухудшению производительности оборудования. И тогда для дезинфекции воды используют ультрафиолетовые фильтры.

Устройство состоит из таких частей: нержавеющего корпуса с УФ лампой, находящейся внутри и блока питания, который преобразует напряжение в сети в значения, необходимые для работы лампы и предохраняет ее от скачков напряжения.

Вода, проходя внутри корпуса, просвечивается ультрафиолетовыми лучами и обеззараживается.

УФ лампа может устанавливаться после фильтра или перед ним. При монтаже лампы перед фильтрационным блоком ее часто используют в комплекте с префильтром

Место установки ультрафиолетовой лампы может зависеть от тех целей, которых необходимо добиться:

• на входе в фильтр — для устранения сильных биологических загрязнений водопроводной воды;
• между краном и емкостью — для защиты от попадания в бак микроорганизмов из питьевого крана.

На лампе для удобства монтажа предусмотрены две клипсы, которые помогают закрепить ее на блоке фильтрации или на любой другой поверхности.

Элемент #3 — минерализатор для воды

Вода, прошедшая через мембранный фильтр, на 90—99% очищается и избавляется от любых примесей, в том числе полезных и необходимых организму минеральных элементов. Такая вода кисловата на вкус.

Минерализаторы восполняют недостаток необходимых минералов, корректируют уровень PH. Картриджи-минерализаторы разных торговых марок могут отличаться по своему составу и ресурсу и обогащать воду кальцием, цинком, магнием, другими элементами.

Установку минерализатора проводят после мембранного фильтра и подключают преимущественно к двойному крану. Таким образом, у пользователя появляется возможность выбора между простой очищенной и минерализованной водой

В некоторых моделях фильтров обратного осмоса минерализатор играет также роль фильтра и устанавливается как последняя ступень очистки.

Чтобы провести установку фильтра обратного осмоса своими руками необходимо не только подготовить инструмент, но и провести анализ воды, изучить параметры водопроводной системы и фильтрационного устройства .

Нужно внимательно изучить инструкцию и точно выполнить рекомендации производителя. Грамотно подобранное оборудование — это 50% успеха. И тогда сам монтаж не составит сложностей. А своевременное обслуживание системы и замена отработанных элементов позволит обеспечить дом качественной питьевой водой.

Введение

Многие из нас слышали про системы обратного осмоса. Данные фильтрующие системы позволяют получать практически дистиллированную воду, в домашних условиях, из нашей водопроводной водицы.

В данной статье мы не будем рассматривать все плюсы и минусы, правила употребления воды полученной обратным осмосом, вкратце мы получаем практически чистый H2O без иных полезных/вредных составляющих. Что конечно не достижимо при использовании обычный проточных многоступенчатых фильтров основанных на абсорбирующих материалах.

Многие из нас видят систему обратного осмоса как некий фильтр с очень медленной фильтрацией воду и большой накопительный бак, в который тоненьким ручейком стекается отфильтрованная вода для нашего потребления. При использовании такой классической схемы есть много минусов и нюансов потребления воды. От необходимости наличия свободного места под бак, до ограниченного количества воды, в размере 5-10 литров, которое мы получим быстро, а далее необходимо долго ждать наполнения бака. Данные особенности подходят не всем. Для тех кому необходимо что-то посерьезнее выпускаются готовые комплекты проточных систем обратного осмоса, их производительность и занимаемое место сопоставимо с обычными фильтрами из нескольких ступеней очистки, но стоят они немалых денег, от 20-30т рублей за довольно простую систему, скорость которой будет все еще значительно ниже скорости фильтрования классических многоступенчатых фильтров.

Для людей обладающих необходимыми навыками есть еще третий вариант, это вместо покупки готовой, собранной системы обратного осмоса, попытаться собрать систему самому, заказав все необходимые комплектующие у разных поставщиков. Тем более подобного рода статей и информации, по кастомным системам, очень мало.

Проектировка и сборка системы.

Прежде чем проектировать систему самому, вы должны иметь квалификацию, необходимые сантехнические навыки. Без навыков ваша система может не функционировать и нести различные риски, втч риск утечки, затопления, ранения, травмирования при монтаже итд. Те даем стандартную рекомендацию НЕ ПОВТОРЯЙТЕ ДОМА.

Итак, далее мы рассмотрим проектировку такой системы и пример функционирующей системы. Система будет БЕЗ ПОВЫШАЮЩЕГО давления насоса.

Первый этап.

На первоначальном этапе нам необходимо проанализировать имеющиеся технические характеристики водопроводной сети, тк в некоторых случаях функционирование и монтаж обратного осмоса (обратноосмотической мембраны) будет затруднителен. По монтажу, необходимо учесть наличие доступа к канализации, тк данные системы сливают 2/3+- воды в канализацию, хотя этот показатель настраивается как угодно, но для оптимального срока службы мембраны должно быть примерно такое соотношение, на 1 литр чистой воды получается отходов 2 литра в канализацию.

Но ГЛАВНЫЙ параметр, на этом этапе, это — давление воды в водопроводе. Если давление значительно ниже рабочего давления мембраны, то фильтрация будет происходить ОЧЕНЬ медленно. Обычно бытовые/полу коммерческие мембраны начинают адекватно работать при давлении в районе 3.6-4 бар. НО у каждой мембраны свои параметры, уточняйте при выборе. Обычно имея в сети 3.5-4 бар вы можете получит вполне производительную проточную систему обратного осмоса. Часто манометр устанавливается перед счетчиком водопроводной воды.

Второй этап.

Убедившись что параметры сети подходят для установки мембраны, мы начинаем проектирование системы на бумаге. Чтобы ничего не забыть желательно нарисовать схему подключения.

Каждая система будет иметь уникальную конфигурацию, подходящую только вам, но основные составляющие, которые необходимы для функционирования это:

1) Мембрана обратного осмоса это сердце нашей системы, мембрана должна быть рассчитана на давление нашей сети.

Очень важный параметр, это производительность мембраны, обычно это число и GPD после него, оно обозначает расчетную производительность мембраны, при ОПТИМАЛЬНОМ РАСЧЕТНОМ ДАВЛЕНИИ И ТЕМПЕРАТУРЕ ВОДЫ указывается в галлонах за сутки. 600GPD означает что мембрана теоретически должна выдавать 600 галлонов осмолята за сутки, те 2271л в сутки, что примерно 1.6 литр воды в минуту, неплохой параметр, но это в идеальных условиях. В домашних условиях производительность будет значительно ниже, конкретно эта мембрана показывает 1л в минуту при 4бар и температуре воды 20С. Когда вода протечет и станет значительно холоднее производительность падает.

Для домашней системы проточного осмоса необходима мембрана производительностью не менее 600GPD

Также у мембран есть типоразмер, те для какого корпуса она подходит. Не покупайте мембрану заранее, не подобрав необходимый корпус. Данная мембрана типоразмера 3012 и корпус ей необходим для мембран этого же типоразмера. Она не влезет в корпус 3013!

2) Корпус мембнары.

Обратите внимание: «Посмотрела на себя в зеркало и осознала …» — Елена Степаненко рассказала секрет диеты, на которой сбросила почти 50 кг.

Корпус должен соответствовать типоразмеру мембраны и быть рассчитан на наше давление, обычно все мембраны и корпуса без проблем выдерживают давление домашнего водопровода, и оптимальным для них является более высокое давление.

3) Предфильтра.

Хоть и мембрана пропускает практически только молекулы H2O она не рассчитана на воду с большим количеством различных взвесей и крупных загрязнений. Поэтому перед мембраной НЕОБХОДИМО установить предфильтр. Самым минимальным вариантом является установка 20 мкр нитяного полипропиленового картриджа, который задерживает взвеси и обычно всегда является первой ступенью большинства фильтров. Соответственно картридж устанавливается в необходимый для него корпус и подключается перед мембраной. Желательно после такого картриджа установить второй более тонкой фильтрации.

4) Постфильтр.

После мембраны необходимо установить угольный картридж для доочистки воды, некоторые мембраны могут частично пропускать газы, как хлор итд, его можно установить и до мембраны, но в таком случае он быстрее забьется.

Последней ступенью обычно ставят картридж реминерализатор, так как на выходе мембраны получается вода лишенная практически всех минералов.

5) 4х ходовой клапан

Важная составляющая системы это 4х ходовой клапан, он реализует перекрытие дренажа когда мы не используем фильтр, те когда не набираем чистую воду. Используется когда, в прямоточной системе, мы перекрываем краном воду уже после мембраны, те мембрана всегда под давлением. Без данного устройства, перекрыв набор чистой воды мы не перекроем дренаж и вода будет продолжать сливаться в канализацию. Если мы реализуем перекрытие воды краном до мембраны, то данный клапан не нужен.

6) Рестриктор

Это устройство ограничивающее поток воды дренажа. Без него слив воды в канализацию будет не ограничен, соответственно на мембране упадет давление и мембрана не будет работать эффективно. Нормальное соотношение воды дренажа с чистой водой это 1:2 , допустимо 1:1-1:3. На рестрикторах указан его GPD, те сколько галлонов в сутки он пропустит воды при расчетном давлении. При таком же значении как у мембраны, у нас будет соотношение чистой воды и воды слитой в канализацию 1к1. Конечно это если мембрана не новая и не забилась, не снизилась ее GPD

• Зачем нужен дренаж? Мембрана представляет собой решето, сито, пропускающее через себя только молекулы воды, которые мы дальше наливаем и используем. Соответственно в самом сите( в мембране) остается все остальное, и если не сливать эти остатки в канализацию наше сито (мембрана) очень быстро переполнится грязью и забьется. В этом и главная особенность мембраны с ее дренажем. В отличии от обычных сорбционных фильтров которые выборочно поглощают в себя некоторые элементы, мембрана не пропускает ничего, втч и соли кальция, те накипи абсолютно не будет.

7) Фурнитура и мелочи

Для системы будут нужны трубочки, того же диаметра что и на корпусе/выводе подключения, тут внимательно, корпуса могут быть и на 1/4 и на 3/8 итд. Таже необходим

Этап сборка и проверка системы

После получения всех комплектующих мы собираем систему, возможно придется что-то еще докупить, проверяем работоспособность системы, перекрывается ли дренаж при закрытом кране, нет ли подтеканий итд.

ВАЖНО! Если вы установили новый угольный картридж перед мембраной, то пропустите через него воду без установки мембраны обратного осмоса, тк угольная пыль способна частично забить мембрану что снизит ее производительность.

Также необходимо убедиться в качестве работы мембраны, вода после хорошей новой мембраны должна иметь TDS 1-10ppm. Перед замером хорошо прополоскайте емкость и пропустите воду. Кстати чем холоднее вода, тем она будет чище, меньше TDS, тк у более теплой мембраны поры немного расширяются и она больше пропускает различных веществ помимо воды, соответственно и поэтому скорость фильтрации теплой воды выше холодной.

Выводы

За 120-150$ можно собрать отличную проточную систему обратного осмоса на 600 мембране. Что сопоставимо по стоимости с готовыми комплектами самых простых систем с накопительным баком и мембраной 50GPD.

Картриджи предфильтров требуют замены в соответствии с их регламентом. Сама мембрана служит очень долго, при хорошем дренаже и предфильтрах не один год будет радовать вас низким TDS, по замене мембраны решайте сами, в зависимости от целей использования воды итд. Часто меняют при TDS 40-50.

Пишите вопросы, могу дополнить, расширить статью.

Тюнинг системы

Имея обычный многоступенчатый фильтр, можно интегрировать в него мембрану обратного осмоса, купить кран на два подвода, и получить супер систему 2в1, собственно так и сделал ваш автор X-BIT сайта. В такой системе, мы, по желанию, можем набирать воду как после обычного многоступенчатого фильтра, те жесткую с солями кальция и др, что не поглощается угольным картриджем, или набирать воду доочищенную мембраной до состояния пермеата.

Больше интересных статей здесь: Красота и здоровье.

Источник статьи: Бюджетный СУПЕР фильтр, получаем дома почти дистиллированную воду. Самодельная система обратного осмоса..

Обратный осмос своими руками: пошаговая инструкция по сборке и монтажу

Обратный осмос своими руками – установка, система, замена фильтров, видео

В современной водопроводной воде содержится много минеральных веществ, с которыми обычные фильтры не справляются. Это не выгодно с экономической точки зрения, да и просто невозможно технически воплотить.

Оптимальным решением этой проблемы является установка фильтров обратного осмоса для очистки воды в домашних условиях.

Что такое технология обратного осмоса ↑

Первый фильтр с системой обратного осмоса был изобретен в 1748 году, но только в XIX веке его свойства были оценены по достоинству.

Технология обратного осмоса основывается на естественном явлении осмоса, встречающемся в природе. Все растения впитывают влагу с минеральными компонентами из почвы, и с помощью процесса обратного осмоса очищают воду от всех примесей и компонентов благодаря своей клеточной мембране.

На простом примере обратный осмос можно увидеть следующим образом. Берем емкость и разделяем ее полупропускной мембраной. Одну часть заливаем соляным раствором с высокой концентрацией солей, а другую – с меньшей.

Начинается постепенное выравнивание концентрации – молекулы воды перетекают из одной части в другую, пока соленость не станет одинаковой. Это процесс простого осмоса.

Обратный осмос произойдет, если увеличить давление на концентрированный раствор, тогда уровень самого раствора упадет, а концентрация соли увеличится.

прямой осмос обратный осмос

Эта технология, перенесенная на современное оборудование, позволяет удалять из любой воды все виды примесей, очищая ее от 95 до 99,8 %.

Фильтры обратного осмоса устраняют такие виды загрязнений:

• механические;
• органические примеси, бактерии и вирусы;
• химические загрязнения, нитраты и нитриты;
• тяжелые металлы.

Проверить эффективность осмотической системы очень просто – очищенная вода после кипячения не оставляет накипи. Это полезно как для людей, так и для бытовых приборов, использующих воду. Они не засоряются и служат гораздо дольше.

После очистки воды в домашних условиях с помощью системы обратного осмоса, ее можно пить даже не кипятя, потому что фильтры задерживают все бактерии и вирусы. Вкус и запах воды после очистки становится другим благодаря специальному картриджу.

Преимуществами системы обратного осмоса есть:

• минимальный сброс воды в канализацию;
• высокий уровень очистки;
• небольшое рабочее давление;
• автоматизированная гидравлическая промывка;
• длительный срок службы мембраны.>

Принцип действия системы ↑

Классическая система очистки воды в домашних условиях на основе обратного осмоса состоит из пяти этапов.

Ее принцип работы – пропускание через биологическую мембрану молекул воды и кислорода, предварительно очищенных от механических загрязнителей.

Поры мембраны настолько тоненькие, что задерживают все загрязнения на себе, которые потом смываются потоком воды в канализацию.

мембраны задерживают все загрязнения на себе

Для избегания попадания крупной грязи на стенки мембраны и ее забивания, первой ступенью в системе обратного осмоса идет механическая очистка воды.

Она проходит через фильтр, который представляет из себя набор картриджей, предназначенных для предварительной очистки:

• фильтр грубой очистки – задерживает крупные загрязнители (ржавчину, песок);
• угольный блок – очищает воду от фенола, нефтепродуктов, хлора и тяжелых металлов;
• фильтр тонкой очистки – конечная механическая доочистка воды, удаление примесей размером меньше 1 микрона.

фильтр тонкой очистки

Четвертым этапом очистки является непосредственная очистка обратноосмотической мембраной. Вода фильтруется через поры мембраны, которые настолько малы, что не пропускают другие примеси и бактерии.

После прохождения через фильтры и мембрану, вода накапливается в емкости. Она может быть пластиковой или металлической, но обязательно герметичной, разделенной резиновой мембраной.

С одной стороны от нее закачивается воздух, с другой – вода. При открытии крана вода выталкивается из бака и проходит через пятый этап очистки – угольный фильтр.

После него вода становится абсолютно чистой, с приятным вкусом и запахом, и готовой к использованию. Хорошая очистка занимает некоторое время, потому обратноосмотические фильтры имеют невысокую производительность.

Ступени фильтрации воды

ступени фильтрации воды

Пятиступенчатая схема системы обратного осмоса

пятиступенчатая схема системы обратного осмоса

Так же в систему можно установить дополнительные картриджи:

• минерализатор. Насыщает воду полезными минералами и солями, необходимыми человеку, повышает значение рН;
• ионизатор. Ионизирует воду, удаляет негативные ионы. Эта вода лучше усваивается, регулирует уровень рН в организме и очищает его от токсинов;
• биокерамический картридж. Восстанавливает природную структуру воды. Употребление такой воды способствует очищению организма, выводу токсинов и свободных радикалов;
• умягчающий картридж. Придает воде приятную мягкость.

В системе с дополнительным картриджем устанавливается сдвоенный кран – для простой очищенной и дополненной воды.

Как сделать своими руками ↑

Чтобы закупить все составляющие для очистки воды в домашних условиях, в первую очередь необходимо знать давление воды в трубе. Для его измерения можно воспользоваться манометром давления воды.

Если оно больше 2,5 бара, то повысительный насос можно не покупать, а если нет – он просто необходим для нормальной фильтрации.

Далее нужно определить, сколько чистой воды в день вам необходимо. Производительность всей системы зависит от производительности мембраны, которая очищает 50, 75 или 100 галлонов в сутки.

Лучше провести анализ воды, чтобы точно подобрать нужные фильтры. Можно купить стандартную систему из трех фильтров первой очистки, а можно, если вода позволяет, уменьшить их количество.

Сейчас есть даже такие фильтры, которые соединяют в себе свойства двух, а то и трех стандартных.

Сама мембрана крепится в корпусе над фильтрами специальными фитингами или хомутами.

мембрана крепится в корпусе над фильтрами специальными фитингами

Над ней крепится дополнительный фильтр, если такой необходим. Для удобства размещения эту конструкцию лучше прикрепить к ДСП или другой поверхности.

Так же необходим ограничитель потока – трубка с калиброванным отверстием и пластиковой вставкой, предназначенная для выброса воды в канализацию.

Поток рассчитывается в зависимости от производительности мембраны:

• для мембраны 50 галлонов — ограничитель потока 300;
• для мембраны 75 г — 450;
• для мембраны 100 г — 550.

Если нужно увеличить производительность системы, перед первыми фильтрами устанавливайте редуктор.

Контролировать давление можно манометром, если поставить его после редуктора или перед мембраной. Так же можно установить счетчик воды, для контроля ее расхода.

Все компоненты соединяются между собой в правильной последовательности пластиковыми трубками.

Герметизируют соединения с помощью ФУМ-ленты или пакли с герметиком. Стоит тщательно продумать монтаж системы и все необходимые компоненты для этого.

Материалы, которые можно использовать для сборки системы обратного осмоса:

• механические фильтры;
• мембрана;
• корпус для мембраны;
• угольный фильтр;
• дополнительный фильтр;
• накопительный бак;
• кран;
• редуктор;
• счетчик холодной воды;
• манометр давления воды;
• два тройника;
• вентиль шаровый;
• муфта переходная;
• несколько колен;
• дроссель;
• соединения «цанга-резьба»;
• хомут дренажный на шланг в канализацию;
• ограничитель потока;
• ФУМ-лента или пакля;
• насос;
• два метра не очень толстой трубы;
• доска для крепления фильтров.

Установка ↑

Есть несколько вариантов установки системы обратного осмоса. Потому необходимо самостоятельно выбрать, какой из них вам нужен и больше всего подходит для очистки воды в домашних условиях.

Чаще всего систему обратного осмоса размещают под раковиной.

систему обратного осмоса размещают под раковиной

Систему можно монтировать горизонтально или вертикально. Если места под раковиной не хватает, накопительный бак можно установить в кухонном шкафу или на боку, на работу системы это не влияет.

Конечный выход очищенной воды подключают к отдельному крану, который устанавливается вблизи с раковиной. Но его можно подключить сразу к кофеварке или другому устройству.

Важно! Скрепленные фильтры с мембраной необходимо располагать так, чтоб потом к ним было легко подобраться для замены картриджей.

В трубу с холодной водой нужно врезать тройник для вывода воды в систему обратного осмоса.

Если есть необходимость в подкачивающей помпе, то ее нужно устанавливать перед мембраной обратного осмоса, но после фильтров предварительной очистки.

Это обеспечит долгую службу насоса, так как в него не попадает водопроводная грязь. Питается помпа от сети, потому необходимо тщательно изолировать все стыки, чтобы избежать протекания и дальнейшего замыкания.

Перепускной четырехвходовой клапан перекрывает подачу воды при заполнении бака. На один его вход подается вода после очистки механическими фильтрами, с другого эта вода поступает на осмос в мембрану.

Остальные разъемы подключаются в разрыв между мембраной и накопительным баком. При установке системы без накопительного бака, два разъема направлены в канализацию.

Чтобы установить кран питьевой воды на раковину, понадобятся фиксаторы труб и крепежные гайки. Если нет соответствующей дырки под кран, нужно ее вырезать с помощью сверла с алмазным напылением и дрели.

Важно! При установке фильтра необходимо смонтировать хомут на сточную трубу. Это лучше делать выше гидравлического затвора.

После установки промойте систему – спустите некоторую часть отфильтрованной воды. Для этого закройте вентиль в бак и держите кран открытым некоторое время. После этого закройте кран и откройте бак.

После его наполнения спустите всю воду в канализацию. Только теперь очищенная вода пригодна для питья. Примерные схемы подключения полной системы обратного осмоса:

примерные схемы подключения полной системы обратного осмоса примерные схемы подключения полной системы обратного осмоса

Замена фильтров и уход за системой ↑

Очень важно в системе очистки воды в домашних условиях следить за загрязнением фильтров и вовремя их заменять.

В зависимости от количества израсходованной воды (ее поможет определить счетчик), механические и угольные фильтры нужно менять раз в 3–6 месяцев.

Мембрана может прослужить от 1 до 5 лет. На ее прочность влияет качество и количество расходуемой воды, ее температура, состояние фильтров и т.д.

Определить, что нужно заменять мембрану, можно по таким сигналам:

• осадок в мембране;
• ухудшение качества воды;
• понижение давления.

Если несколько недель не пользоваться системой очистки, мембрану нужно продезинфицировать.

Чтобы заменить картридж на очистительных фильтрах, необходимо для начала перекрыть подачу воды из водопровода и бака-накопителя и открыть кран для сброса давления.

Под колбы постелите половую тряпку и открутите их. Грязные картриджи вытяните, помойте колбу и установите новые. Главное не перепутать картриджи в фильтрах. Резиновую прокладку на колбе рекомендуется смазать, а только потому плотно закручивать колбу.

Откройте подачу воды с водопровода и некоторое время спускайте воду с крана, для промывки картриджей. Только потом можно открывать кран бака-накопителя и пить воду.

Можно сказать с уверенностью, что качественная очистка воды в домашних условиях возможна благодаря системе обратного осмоса, которую с легкостью можно сделать своими руками.

Тем более ни одна из существующих систем не очистит так качественно воду от химикатов, бактерий, вирусов, радионуклидов, твердых частиц и т.д. Чистая вода – гарантия здоровья всей семьи на долгие годы.

Схема подключения обратного осмоса: сборка и установка

Изношенность водопроводных коммуникаций сказалась на качестве воды, поступающей в квартиры и частные дома. Ее использование для приготовления пищи и питья невозможно без применения фильтров.

Наилучшую степень очистки обеспечивает установка обратного осмоса – самой совершенной системы фильтрации на сегодняшний день.

Для ее монтажа своими руками не потребуется ни особых навыков, ни специальных инструментов.

Первоначально установки такого типа использовались для опреснения морской воды. Но как только технологии позволили выпускать подобные приборы в менее габаритном и дорогостоящем исполнении, они прочно заняли свою нишу на рынке бытовых фильтров.

Принцип действия устройства основан на явлении обратного осмоса – продавливании воды через мембрану с микроскопическими отверстиями, по размерам совпадающим с величиной молекул H2O.

Все более крупные частицы задерживаются, поэтому на выходе получается практически дистиллированная вода.

Не прошедшие через мембранный фильтр примеси в виде концентрированного солевого состава сливаются в канализацию.

Дистиллированная вода безвредна для организма, но лишена и полезных солей, жизненно необходимых для него. Поэтому после окончательной очистки воду рекомендуется подвергать дополнительной минерализации, повышая ее полезность и улучшая вкусовые качества.

• Чистейшая вода, лишенная примесей, не замерзает при 0 °C, а переходит в состояние, которое называется сверхохлаждением. Она не превращается в лед до -38 °C и остается жидкой. Ученые выяснили, что для появления кристаллов льда нужна точка образования, инородное тело в воде – пузырек воздуха, соринка. Если встряхнуть бутылку со сверхохлажденной водой, в ней появятся пузырьки и она моментально заледенеет.
• Вода – превосходный проводник электричества. Но только не дистиллированная, ведь электричество переносят молекулы примесей и ионы растворенных в ней веществ.
• Всем знакомы три агрегатных состояния воды – жидкое, твердое и газообразное. Ученые же выделяют пять фаз жидкой воды и целых 14 фаз льда.
• При -120 °C замерзшая чистая вода становится тягучей и вязкой, а при -135 °C она станет стекловидной – твердой, но без кристаллической структуры.

Для долговечной эксплуатации мембраны воду предварительно пропускают через фильтры, удаляющих из нее механические взвеси и другие примеси. Таким образом, система очистки воды при помощи обратного осмоса состоит из 4–5 ступеней, к которым по желанию подключаются дополнительные элементы.

2. Ступени очистки воды

Подготовка воды осуществляется в блоке предварительной обработки. Это три фильтра различных типов:

• Грубой очистки – задерживает частицы песка, ржавчины и иные механические взвеси.
• Угольный – удаляет соединения хлора, фенола и другие растворенные вещества.
• Тонкой очистки – улавливает частицы размером до одного микрона.

Эти фильтры вместе с мембраной обратного осмоса заключены в едином корпусе, что удобно для их установки и облегчает замену картриджей.

Подготовленная вода просачивается через мембрану в накопительный бак. Концентрированный рассол, содержащий все примеси, уходит по трубам в канализацию.

Перед использованием предусмотрена еще одна стадия очистки – угольный постфильтр. Дополнительные устройства, такие как ионизатор и минерализатор воды, смягчающий фильтр, завершают обработку жидкости.

3. Тонкости выбора осмотического фильтра и дополнительных элементов

Перед походом в магазин производят несколько замеров. Они помогут сделать правильный выбор.

• Измеряется давление в трубах. Для продавливания жидкости через мембрану и нормальной работы системы обратного осмоса необходимо не менее 2 бар. Если оно меньше, не обойтись без подкачивающей помпы – насоса высокого давления с трансформатором.

• Рассчитывается примерное потребление воды в семье. Ориентируясь на этот показатель, определяют нужную производительность системы очистки. В первую очередь это зависит от используемой мембраны. Для бытового использования достаточно мембраны 50G (17,5 л/час) или 75G (11,8 л/час).
• Рекомендуется провести химический анализ воды, обратившись хотя бы в местное отделение СЭС. Зная состав жидкости, нетрудно сформировать набор картриджей с нужной начинкой.
• Ориентируясь на пропускную способность мембраны, приобретают ограничитель потока воды. Это калиброванная трубка, по которой жидкость сбрасывается в канализацию. Для мембраны 50G подойдет ограничитель потока со значением 300, для 75G – 450, для 100G – 550. С низким давлением в водопроводе можно брать ограничитель с меньшим значением.

• Для правильной герметизации соединений приобретается ФУМ-лента.

4. Установка и подключение обратного осмоса своими руками

Подготовительные работы просты:

1. Перекрываем доступ воды в квартиру.
2. Сбрасываем давление в трубах, на 1 минуту открыв один из кранов.

Порядок монтажа указан в инструкции, входящей в комплект поставки. В большинстве случаев прибор размещают под мойкой: такое расположение обеспечивает свободный доступ для профилактического обслуживания и прячет его от солнечного света.

Схему подключения можно увидеть на следующем изображении.

5. Монтаж питьевого крана

На мойке или на столешнице рядом устанавливается отдельный кран для чистой питьевой воды.

• Сверлим отверстие в месте крепления. Его выбираем так, чтобы избежать перегибов или перекручивания подводки.

Некоторые мастера оклеивают поверхность столешницы вокруг будущего отверстия пластырем: это позволяет избежать сколов. Сверлят в два приема: сначала сверлом 6 мм, а потом расширяют до 12. Рваные края подравнивают надфилем.

• Оснастив кран декоративной накладкой и резиновой шайбой, вставляем его в отверстие. Снизу надеваем резиновую шайбу меньшего размера, пластиковое кольцо и остальные элементы, указанные на схеме, и затягиваем резьбовые соединения.

Следует тщательно удалить стружку и другие загрязнения из-под резиновой прокладки, обеспечивающей герметичность.

В дальнейшем останется только подсоединить питьевой краник к выходной трубке от фильтровальной системы.

6. Подключение к водопроводу

Соединение с водопроводом осуществляется посредством муфты (адаптера, тройника), в которую вставляется кран подачи воды из комплекта. Обычно тройник монтируется в месте соединения водопровода с гибкой подводкой, идущей к смесителю.

• Отключаем подводку смесителя для холодной воды от водопровода.
• Подсоединяем подводку к адаптеру, проверив наличие резиновой прокладки.
• Вкручиваем кран подачи воды в муфту-адаптер.
• Отвинчиваем гайку со штуцера подачи воды и надеваем ее на пластиковую трубку из комплекта фильтра (см. фото).
• Саму трубку натягиваем на штуцер и закручиваем гайку от руки без применения ключа, с небольшим усилием.

• Закрываем кран подачи воды и проверяем стыки на предмет протечек.

Герметичность соединений обеспечивает использование ленты ФУМ.

Подкачивающую помпу при необходимости размещают между фильтрами предварительной очистки и осмотической мембраной. Это продлит срок эксплуатации насоса: он не будет изнашиваться из-за попадания песка и ржавчины. Реле управления насосом должно располагаться между мембраной и накопительным баком.

Для монтажа измерительных приборов, например манометра, используются трехходовые вентили.

На этом же участке располагается четырехходовой перепускной клапан. Он перекроет воду при наполнении накопительного бака.

Установка упрощается, если все устройства помещены производителем в единый корпус. Именно такие модели легче всего устанавливать самостоятельно.

7. Подключение к канализации

Для слива грязной воды в канализацию в дренажной трубе мойки проделывается отверстие диаметром 7–8 мм. Дальше порядок будет таким:

• На часть хомута с отверстием клеим прокладку.
• Фиксируем хомут так, чтобы его фитинг совпал с просверленным отверстием в сливной трубе.
• Ключом затягиваем гайки на хомуте.
• В фитинг хомута вставляем выводную трубку, смазанную силиконом, которая обычно имеет черный цвет. Все эти детали идут в комплекте поставки. Трубка должна быть направлена вниз, а не упираться в стенку сифона. Так вода, сбрасываемая в канализацию, будет издавать меньше шума.

Важно! Нельзя размещать сливное отверстие в нижней точке изгиба сифона. Желательно проделать его выше гидрозатвора. Участок, на котором будет закреплен хомут, должен быть ровным, без изгиба: только так получится добиться герметичности стыка.

8. Установка фильтрующих элементов и накопительного бака

Модули фильтрационной системы нужно компактно и удобно скомпоновать под раковиной. Выбираем стенку, на которой будет висеть блок фильтров, и вкручиваем в нее шурупы. Дальше действуем по такой схеме:

• Устанавливаем картриджи в колбы фильтров, четко соблюдая очередность, прописанную в инструкции.
• Вставляем мембрану в корпус.

• Трубки для соединения частей фильтра смазываем силиконом и подключаем в правильном порядке.

Схема подсоединения трубок:

• Трубка подачи воды – входное отверстие первого фильтра.
• Накопительный бак – входное отверстие фильтра 5-й ступени.
• Выход 5-й ступени – питьевой кран.
• Выход мембранного фильтра (4-я ступень) – дренажное отверстие (хомут).

Как подсоединяются трубки:

• Обрезаем трубку по размеру под прямым углом (должен быть небольшой запас, трубка будет заглублена на 1,5–2 см с каждой стороны).
• Нажимаем пальцами на цангу – пластиковое кольцо, которое выступает из колбы, – и аккуратно достаем заглушку. Если она не вынимается, нужно нажать немного сильнее, чтобы давление было равномерным.
• Снова надавливаем на цангу и вставляем трубку так, чтобы она вошла до упора.
• Надеваем стопорную клипсу-полукольцо на цангу.
• Проверяем качество соединения, потянув трубку на себя.

Чтобы подключить накопительный бак, на резьбу патрубка, уплотненную ФУМ-лентой, закручиваем кран из комплекта, а в него вставляем нужную трубку.

На следующем изображении – схема установки системы с минерализатором.

Подробности монтажа наглядно продемонстрирует следующее видео.

9. Сборка и установка систем популярных марок: видео

Принцип установки обратноосмотических систем одинаков, но продукция разных фирм имеет свои отличия. На российском рынке широко известны фильтры следующих производителей:

• «Гейзер» – системы осмотической очистки серии «Престиж». В комплекте к ним поставляется накопительный бак, позволяющий набрать воду для питья в любое время. Модели, имеющие в названии букву «П», комплектуются насосом, повышающим давление в системе, и стоят дороже. Литера «М» указывает на наличие модуля минерализации.

• «Аквафор». Один из лидеров в производстве фильтрующих систем. У каждой модели в комплекте – расширительный бак объемом 5 литров. Осмотические мембраны от «Аквафор» хорошо работают даже при небольшом давлении в водопроводе без установки дополнительного насоса: достаточно всего в 1,5 атмосферы. Еще одна отличительная черта – экономное использование жидкости: на удаление примесей с мембраны расходуется не более 20 % от общего объема воды.

• «Атолл». Поставляется как в виде набора из фильтрующих картриджей, так и компактным готовым блоком. Такой модуль легко подключить самостоятельно. Есть бюджетные и продвинутые модификации, снабженные электронной индикаторной панелью состояния картриджей. Естественно, стоят такие устройства очень и очень недешево.

• «Барьер». Лучшая модель по отзывам – «Осмо 100». Имеет 5 ступеней очистки, 8-литровый накопительный бак. Стоит дешевле аналогов других фирм, при этом не уступает им по качеству. Из недостатков – отсутствие минерализатора.

• «Аквапро». Отлично зарекомендовавшие себя фильтрующие системы с хорошим соотношением цена/качество. Популярная модель – AQUAPRO AP 600 с большим накопительным баком на 12 л и 5-ступенчатой фильтрацией.

10. Запуск и промывка

Перед началом эксплуатации необходимо промыть и проверить систему. Это делается так:

• Промывают фильтрующие элементы, пустив воду при закрытом вентиле накопительного бака. Сливается около 10 литров воды. Одновременно с промывкой из системы вытесняется воздух.
• Останавливают подачу жидкости в фильтр. Проверяют наличие протечек. При необходимости исправляют огрехи при подсоединении.
• Наполняют систему при открытом вентиле накопительного бака. На это потребуется несколько часов. После всю жидкость сливают.
• Для питья и приготовления пищи употребляют воду только после повторного наполнения емкости.

11. Обслуживание и замена картриджей

В эксплуатируемой установке осмотической очистки всегда содержится вода. Если она застоится, появляется неприятный затхлый запах. Избежать этого просто: каждый день нужно обновлять воду, сливая из системы хотя бы 0,5 литра.

Замену картриджей или осмотической мембраны производят, ориентируясь на сроки, указанные изготовителем, или на ухудшение качества очистки.

• Фильтры предварительной очистки эксплуатируются не более 6 месяцев.
• Угольный постфильтр, завершающий очистку воды, рассчитан на 1 год работы.
• Осмотическая мембрана прослужит до 2,5 лет.

Замена очищающих элементов осуществляется просто:

• Перекрываем подачу воды в систему на входе.
• Открываем питьевой кран и по максимуму сливаем жидкость из системы.

Полностью удалить воду из устройства невозможно, поэтому на пол стелют ветошь, чтобы не залить соседей.

• Если расположение картриджей не позволяет извлечь фильтрующие элементы, отсоединяем трубки и вынимаем оборудование из-под мойки.

Mr. Build рекомендует: промаркируйте или сфотографируйте трубки, чтобы не перепутать их при сборке. Также сделайте фото снятых картриджей, на которое удобно ориентироваться при установке новых сменных элементов.

• Крышки колб откручиваем и извлекаем содержимое фильтров.
• Сетку фильтра очистки от механических примесей промываем струей воды, содержимое других картриджей заменяем. Сами колбы внутри тоже тщательно промываем.
• Закручиваем крышки колб, особое внимание уделяя состоянию резиновой уплотнительной прокладки. Собираем систему и тестируем на наличие протечек.

Грамотный подбор, монтаж и правильный уход позволит эксплуатировать систему обратного осмоса длительное время без потери качества очищаемой воды.

Инструкция по установке фильтра обратного осмоса

Если Вас интересуют фильтры для очистки воды обратный осмос, установка, то вам следует руководствоваться инструкцией, приведенной ниже.
Установка фильтра обратного осмоса может осуществляться в вертикальном или в горизонтальном положении.

Монтаж проводится таким образом, чтобы остался свободный доступ к фильтру. Это необходимо для замены картриджа и дальнейшего обслуживания. Если поставить накопительный бак на бок в горизонтальном положении, то это никак не повлияет на работу всей системы.

Также можно поместить его в кухонном шкафу, если под раковиной не хватает места.

Монтаж врезки в водопровод

Фильтр обратного осмоса должен быть подключен только к системе холодной воды!

В комплект к фильтрам обратного осмоса входит врезка в водопровод. Этот специальный элемент состоит из нескольких частей:

• Крана, имеющего выход на трубу 1/4″;
• Тройника водопроводного типа 1/2″ папа-мама.

1. Самостоятельная установка фильтра обратного осмоса начинается с перекрытия подачи воды.
2. Далее обмотайте резьбу врезки специальной фум-лентой и установите ее в водопровод.
3. Отсоедините линию, по которой подается холодная вода, от крана холодной воды, располагающегося под раковиной.
4. Сначала присоедините, а потом закрепите врезку с особой осторожностью, чтобы завинчивая резьбу, не согнуть какую-нибудь трубку или не сместить водопроводную линию.

Как установить кран чистой воды на раковине?

В комплект фильтра обратного осмоса входят все необходимые фиксаторы и крепежные гайки. Некоторые раковины имеют специальные отверстия, которые предназначены для монтажа распределителя мыла или дополнительного крана. Если вы нашли в своей раковине такое отверстие, тогда схема установки фильтра обратного осмоса будет следующей:

1. Возьмите дрель и вставьте в нее сверло с алмазным напылением. Осторожно просверлите отверстие в эмали или (или в фарфоре) так, чтобы в него могло свободно войти сверло с диаметром 13 мм. Верхний слой эмали необходимо снять до металлического основания.
2. Сверлом диаметром 7 мм в металлическом основании проделайте отверстие. Сверлить необходимо медленно и с особой аккуратностью (особенно в момент выхода инструмента из металла). Если в этом есть необходимость, то впрысните пару капель масла в это отверстие.
3. Повторить предыдущий этап необходимо дважды с использованием сверла диаметром 13 мм. Далее осуществите монтаж сливного крана в полученное отверстие. После чего затяните гайку, придержите кран гаечным или разводным ключом (или рукой).

Монтаж сливного хомута на сточную трубу

Сливной хомут на сточную трубу должен располагаться вдали от мусорного ведра. Устанавливать хомутовую опору необходимо так, чтобы она располагалась выше гидравлического затвора . Монтаж можно осуществлять на горизонтальной или на вертикальной части трубы.

1. Порядок установки фильтров в обратном осмосе подразумевает также просверливание в сливной трубе отверстия диаметром 7 мм. Этот этап необходимо выполнить в строгом соответствии с вышеперечисленными пунктами.
2. Вокруг полученного отверстия необходимо наклеить защитную резинку.
3. Необходимо установить хомутовую опору так, чтобы отверстия, проделанные в опоре и в сливной трубе, совпадали. Чтобы облегчить себе задачу можно вставить в эти отверстия сверло.
4. Оба винта на опоре следует хорошо затянуть, но их нельзя перетянуть.

Монтаж накопительного бака

Инструкция по установки фильтра обратного осмоса состоит также из монтажа накопительного бака.

На металлическую резьбу бака намотайте несколько витков тефлоновой ленты (не более 5), после чего вручную прикрепите пластиковый кран. Крепление должно быть крепким, но не перетянутым.

Согласно стандартам, баки от производителя поставляются с внутренним давлением 0,54-0,95 атм. Измерение давления воздуха в баке должно проводиться в незаполненном состоянии.

Как запустить фильтр обратного осмоса?

1. Необходимо открыть подачу воды (со всеми подсоединенными элементами системы) и посмотреть на протечку.
2. После того, как Вы убедитесь, что вентиль бака находится в положении «OFF» (закрыт), откройте кран с чистой водой.
3. В течение 10 минут из сливного крана начнут появляться капли воды.

Пусть вода капает на протяжении 15 минут, что даст возможность угольному фильтру промыться и начать работать.
После окончания этапа промывки необходимо открыть вентиль бака, а кран чистой воды закрыть. Бак наполнится на протяжении от 1,5 до 3 часов. После того, как он заполнится, нужно открыть сливной кран и слить весь бак в канализацию.

Не рекомендуется использовать воду из первого бака.

Теперь можно закрыть сливной кран. Система полностью готова к работе!

Производить замену картриджей предфильтров необходимо в среднем раз в полгода, а проверять мембрану следует ежегодно.

Если же картриджи не будут сменены в течении 6 месяцев, то это может привести к разрушению мембраны хлором, содержащимся в воде.

как осуществляется установка фильтра обратного осмоса

Фильтр обратного осмоса своими руками: сборка, установка, эксплуатация

Чистая вода является залогом здоровья. Чтобы удалить из нее все нежелательные примеси, применяются различные системы фильтрации. Одной из самых популярных систем, способной обеспечить самую качественную очистку воды, является обратный осмос. Своими руками выполнить установку подобной системы не составит труда. Обо всех тонкостях этого процесса пойдет речь далее.

Описание системы

Сегодня для очистки воды применяется множество различных фильтров. Но обратный осмос – наиболее эффективный из них. Эта система позволяет убрать из воды практически все примеси. При этом подключить фильтр обратного осмоса своими руками не составит труда даже человеку, весьма далекому от сантехнических работ.

Обратный осмос – это процесс, в ходе которого поток воды разделяется на две части. Каждая из них имеет неравную плотность.

Первый поток обладает высокой степенью чистоты, а второй содержит большое количество загрязнений. Чтобы осуществить подобное, в системе предусмотрена специальная мембрана.

В ней проделаны очень мелкие отверстия, размер которых составляет всего 0,0001 микрона. Через нее способны пройти только молекулы воды.

Чтобы мембрана не забивалась очень быстро, в системе предусмотрено еще несколько префильтров. Поток, проходя предварительную очистку, освобождается от хлора, взвешенных частиц, органики и т. д. Это более крупные фракции.

Мембрана же является конечным фильтром, который осуществляет самую тонкую очистку. Поток разделяется ею на две части. Вода с загрязнениями сбрасывается в канализацию. Чистый поток попадает в накопительный бак.

Он нужен для повышения комфорта пользования системой. Дело в том, что поток воды проходит через мембрану довольно медленно. Она не способна обеспечить поступление достаточного количества жидкости в проточном режиме.

Стоит отметить, что поры мембраны в 4000 раза меньше, чем бактерии, а также в 200 раз меньше, чем вирусы. Поэтому сквозь них способны пройти только молекулы воды и кислорода. Чтобы крупные частички загрязнителей не забили поры мембраны, в системе применяют 3 фильтра с разными наполнителями.

Это зависит от примесей, которые содержатся в воде в данной местности. Чаще всего один из префильтров имеет угольный наполнитель. Другие же очистители могут быть изготовлены из разных искусственных и природных материалов.

Отверстия, через которые проходит жидкость в подобных системах предварительной очистки, составляет 5 и 1 микрон.

Чтобы установить систему обратного осмоса своими руками, потребуется рассмотреть инструкцию производителя. Все действия выполняются по определенной методике.

Комплект поставки

Чтобы установить своими руками обратный осмос для аквариума или для бытового потребления, потребуется ознакомиться с комплектом поставки. В него входит все необходимое для монтажа системы. В зависимости от модели список комплектующих может меняться, но чаще всего в него входят следующие компоненты:

• мембрана;
• колбы предварительной очистки, установленные в блок;
• постфильтр;
• кран для очищенной воды;
• минерализатор;
• ключ для замены фильтров в колбах;
• ключ для замены мембраны;
• крепежная панель для установки крана;
• тройники для подключения элементов системы;
• гибкие шланги для воды.

Нужно определить, какой производительностью должна обладать система. Возможно, потребуется установить дополнительные модули. Так, например, минерализатор поставляется далеко не в каждом комплекте.

Дело в том, что вода после такой серьезной очистки имеет достаточно непривычный вкус. Из нее удаляются и полезные минералы, которые нужны человеку для нормального самочувствия.

Чтобы восполнить природный состав жидкости, устанавливается минерализатор. Он наполняет воду необходимыми минералами.

Подключение обратного осмоса своими руками не вызывает особых трудностей, если все необходимые действия выполнять последовательно.

Стоит учесть, что обычно все элементы системы имеют стандартные размеры, что позволяет при необходимости выполнить замену без затруднений. Стоит приобретать именно такой обратный осмос.

Для систем с нестандартным размером комплектующих трудно подобрать подходящие элементы.

Принцип функционирования системы

Чтобы собрать фильтр обратного осмоса своими руками, потребуется рассмотреть принцип работы системы.

Сначала к водопроводной трубе подключается шланг, который будет поставлять воду в фильтры предварительной очистки. Здесь задерживаются механические и химические загрязнения определенного размера.

Подготовленный поток подводится к мембране, через которую проходит с определенной скоростью.

От корпуса мембраны отходит два шланга. Один предназначен для грязной воды (соединяется с канализационной системой), а второй – для чистой (поступает в накопительный бак). Обойтись без специальной емкости, в которую будет поступать отфильтрованный поток, нельзя.

Обычная мембрана способна пропустить через себя до 7 л жидкости в час. Этого недостаточно для бытовых нужд. Наличие в системе накопительного бака полностью решает эту проблему. После него поток воды подается на кран, но чаще всего в системе устанавливается еще несколько дополнительных элементов.

В большинстве современных систем после накопительного бака устанавливается постфильтр, минерализатор, прочие дополнительные приспособления. Можно выбрать комплект с двумя вентилями на кране. Через один из них будет поступать очищенная вода, а через другой – обогащенная минералами. Для приготовления пищи достаточно применять воду, в которой не присутствуют дополнительные минералы.

Выполняя установку обратного осмоса своими руками, следует четко понимать принцип работы этой системы.

Место для монтажа

Желая смонтировать обратный осмос для аквариума своими руками или же систему для бытового применения, потребуется выбрать правильное место для установки.

Если планируется применять воду для приготовления пищи, в питьевых целях, обратный осмос устанавливают на кухне под мойкой. Размер его обычно достаточно компактный. На мойку устанавливают кран для питьевой воды, для которого потребуется просверлить дополнительное отверстие.

Удобно, если все элементы системы находятся недалеко друг от друга. Эффективность работы системы во многом зависит от длины шлангов для перемещения воды.

Прежде чем собрать обратный осмос своими руками, потребуется проверить все элементы комплекта на соответствие входящим параметрам. При этом упаковки каждого компонента системы не раскрывают, в противном случае выполнить возврат будет сложно.

В ходе этого процесса сверяется давление в мембране, температуру воды на входе, а также давление потока. В инструкции производителя указывается, какими должны быть эти показатели.

Стоит также учесть, что систему потребуется установить подальше от нагревательных предметов. На обратный осмос не должны попадать прямые солнечные лучи. Сначала потребуется перекрыть воду (холодную и горячую). Далее кран открывают, что позволяет сбросить давление в системе. Затем его снова закрывают. Далее картриджи и мембрану, как и собственные руки, потребуется продезинфицировать.

Как сделать обратный осмос своими руками? Выполнив предварительные манипуляции, потребуется установить на раковину кран для питьевой воды. На некоторых моделях моек уже предусмотрено наличие дополнительного отверстия. Если его нет, потребуется проделать посадочное место для крана самостоятельно.

Особенно осторожно нужно действовать, если поверхность мойки эмалированная. В противном случае на поверхности могут появиться сколы. Кран монтируют на ровной горизонтальной поверхности.

Диаметр отверстия должен равняться приблизительно 4 см. Нужно убедиться, что под мойкой достаточно пространства, что позволяет закрепить правильно кран.

Это важно, дабы трубки можно было подвести к системе без перегибов.

Просверлив отверстие, нужно убрать стружку, тщательно очистить все поверхности. Металлические частицы, оставшиеся на поверхности, могут поржаветь, оставив на мойке некрасивые следы.

На нижнюю часть крана перед установкой надевают специальную декоративную накладку, шайбу из резины. Это позволит сделать стык герметичным. Далее основание крана вставляют в отверстие.

Далее на него с другой стороны надевают резиновую, а затем пластиковую шайбу. На них фиксируется металлическое кольцо. Всю конструкцию затягивают гайкой. На нижнее основание потребуется навинтить фитинг.

Внутри него находится резиновая прокладка.

Подключение к водопроводу, врезка в канализацию

Обратный осмос своими руками потребуется подключить к водопроводу. Для этого подача воды должна быть перекрыта. Для подключения применяется специальный адаптер в виде переходника. Удобнее всего смонтировать его на месте соединения водопроводной трубы и гибкой подводки для обычного смесителя.

Перед этим потребуется подставить сюда тазик. В него будут сливаться остатки воды. Далее гибкую подводку потребуется отсоединить от трубы. В адаптере должно быть резиновое уплотнение. Переходник навинчивают на подводку с двух сторон. Фиксацию проводят гаечным ключом.

С адаптера потребуется открутить гайку шарового вентиля. Это необходимо, дабы надеть ее на трубку из пластика. Последнюю натягивают на шаровый вентиль. Гайку нужно закрутить рукой, чтобы не перетянуть фитинг. На наружную резьбу для повышения герметичности наматывают паклю или тефлоновую ленту.

Далее нужно врезаться в систему канализации для осуществления слива грязной воды. Для этого применяется дренажный хомут. Врезаться в канализацию нужно на уровне сифона. Выше него на горизонтальном или вертикальном участке потребуется высверлить отверстие диаметром 7 мм. На неровном, закругленном участке устанавливать сливной хомут нельзя.

Стоит отметить, что добиться герметичности стыков практически невозможно. На скобу потребуется наклеить резину или приобрести специальный крепеж. На нем уже предусмотрено наличие этого смягчающего элемента. После этого закрепляют хомут, закрутив винты. В этот фитинг вставляется трубка черного цвета. Ее предварительно смазывают силиконом и оснащают плотно, но не сильно закрученной гайкой.

Вентиль на накопительный бак, фильтрационный блок

Устанавливая обратный осмос своими руками, потребуется правильно смонтировать накопительный бак. Его потребуется смонтировать на специальной подставке или на кронштейнах. Если пространства под мойкой недостаточно, бак потребуется поставить рядом, например, на шкафу в кухне.

Далее к резьбовому соединению бака прикрепляют кран из пластика. На резьбу потребуется накрутить фум-ленту. Кран накручивают на нее до упора вручную. Инструмент для этого применять не нужно. В фитинг крана потребуется вставить пластиковую трубку. Второй конец подсоединяется к постфильтру.

Далее нужно при помощи манометра проверить давление в баке. Затем при необходимости нужно немного его увеличить.

Устанавливая обратный осмос своими руками, потребуется перейти к установке фильтрационного блока. Стоит учесть, что трубки, которые поставляет производитель, имеют длину 1,5 м. Причем они не должны быть натянуты, иметь перегибы. Можно подвесить блок на внутреннюю стенку шкафчика.

К шаровому вентилю нужно обеспечить свободный доступ. Фильтры, осуществляющие предварительную очистку, закреплены на планке. Ее можно повесить на стенке шкафчика под мойкой.

К этому месту должно быть легко добраться. В этом случае замена фильтров обратного осмоса своими руками не вызовет проблем. Расположение каждого фильтра в блоке нельзя менять.

В противном случае система не будет работать правильно.

Наполнение, промывка блока

Прежде чем эксплуатировать систему, потребуется наполнить ее водой. Для этого потребуется перекрыть на баке вентиль, а также соответствующую арматуру на трубопроводе. Затем потребуется открыть кран, который был ранее установлен для подачи очищенной воды. Также открывается шаровый вентиль, при помощи которого вода подается в фильтр.

В первые 10 минут из системы выходит воздух. Когда же появится вода, ее напор будет совсем небольшим. Это объясняется перекрытым краном на емкости. Он должен оставаться пока закрытым. Потребуется подождать, пока вода промоет всю систему. Когда определенное количество воды будет слито, кран можно будет перекрыть.

Далее ждут еще около 10 минут. В это время нужно проверить систему на наличие протечек. Если они есть, потребуется подтянуть такие соединения. Если система работает нормально, можно открыть на баке вентиль.

Так проводится промывка своими руками мембраны обратного осмоса, а также прочих его элементов. Бак наполняется в течение нескольких часов. Затем систему еще раз промывают. Пить воду, набранную в первый раз в резервуар, нельзя.

Воду можно использовать только тогда, когда она наберется второй раз.

Насос

Чтобы система функционировала правильно, в некоторых случаях требуется установить насос для обратного осмоса своими руками. Это необходимо, если давление в водопроводных коммуникациях не превышает 2,8 атм. В противном случае обратный осмос не будет долговечным. Лучше всего подбирать помпу у того же производителя, что и система. В инструкции указывается подробная схема подключения.

Насос устанавливают в обязательном порядке в паре с датчиком, который контролирует давление в водопроводе. Он отвечает за включение и выключение помпы в случае перемены показателей подачи воды.

Датчик устанавливается перед накопителем. Для этого потребуется выполнить разрыв трубки.

Если качество воды перед насосом плохое, нужно установить дополнительно фильтр грубой очистки магистрального типа.

Если же в системе возможны скачки давления до 3-4 атм., чтобы предотвратить появление протечек перед помпой устанавливается специальный клапан. Он будет снижать давлении до требуемого значения.

Не стоит выполнять ремонт насоса для обратного осмоса своими руками. Это может привести к выходу из строя всей системы. Эту работу в обязательном порядке следует доверить профессионалам.

Обслуживание

Чтобы вода, поставляемая обратным осмосом, всегда была чистая, нужно менять фильтры и мембрану своевременно. По счетчику воды можно определить, сколько воды было очищено системой. Чаще всего менять фильтры потребуется с периодичностью раз в 3-6 месяцев (зависит от расхода воды).

Мембрану, в зависимости от характеристик, заданных производителем, меняют раз в 1-5 лет. Эту процедуру выполняют, если в мембранном блоке появился осадок, качество воды ухудшилось, а давление понизилось. Если несколько недель система не эксплуатировалась, мембрану потребуется продезинфицировать.

Чтобы выполнить замену элементов системы, потребуется перекрыть воду и открыть кран. Сбросив давление, откручивают колбы (ключ поставляется в комплекте). Старые картриджи достают. Колбы нужно помыть. Далее устанавливаются такие же новые картриджи.

Изношенность водопроводных коммуникаций сказалась на качестве воды, поступающей в квартиры и частные дома. Ее использование для приготовления пищи и питья невозможно без применения фильтров. Наилучшую степень очистки обеспечивает установка обратного осмоса – самой совершенной системы фильтрации на сегодняшний день. Для ее монтажа своими руками не потребуется ни особых навыков, ни специальных инструментов.

Как устроен и как работает фильтр обратного осмоса

Первоначально установки такого типа использовались для опреснения морской воды. Но как только технологии позволили выпускать подобные приборы в менее габаритном и дорогостоящем исполнении, они прочно заняли свою нишу на рынке бытовых фильтров.

Принцип действия устройства основан на явлении обратного осмоса – продавливании воды через мембрану с микроскопическими отверстиями, по размерам совпадающим с величиной молекул H2O. Все более крупные частицы задерживаются, поэтому на выходе получается практически обессоленная вода. Не прошедшие через мембранный фильтр примеси в виде концентрированного солевого состава сливаются в канализацию.

Дистиллированная вода безвредна для организма, но лишена и полезных солей, жизненно необходимых для него. Поэтому после окончательной очистки воду рекомендуется подвергать дополнительной минерализации, повышая ее полезность и улучшая вкусовые качества.

Для долговечной эксплуатации мембраны воду предварительно пропускают через фильтры, удаляющих из нее механические взвеси и другие примеси. Таким образом, система очистки воды при помощи обратного осмоса состоит из 4–5 ступеней, к которым по желанию подключаются дополнительные элементы.

Ступени очистки воды

Подготовка воды осуществляется в блоке предварительной обработки. Это три фильтра различных типов:

• Грубой очистки – задерживает частицы песка, ржавчины и иные механические взвеси.
• Угольный – удаляет соединения хлора, фенола и другие растворенные вещества.
• Тонкой очистки – улавливает частицы размером до одного микрона.

Подготовленная вода просачивается через мембрану в накопительный бак. Концентрированный рассол, содержащий все примеси, уходит по трубам в канализацию.

Перед использованием предусмотрена ещё одна завершающая стадия очистки угольный постфильтр или минерализатор.

Тонкости выбора осмотического фильтра и дополнительных элементов

Перед походом в магазин производят несколько замеров. Они помогут сделать правильный выбор.

• Измеряется давление в трубах. Для продавливания жидкости через мембрану и нормальной работы системы обратного осмоса необходимо не менее 2,8 бар. Если оно меньше, не обойтись без подкачивающей помпы – насоса повышения давления с трансформатором.

• Рассчитывается примерное потребление воды в семье. Ориентируясь на этот показатель, определяют нужную производительность системы очистки. В первую очередь это зависит от используемой мембраны. Для бытового использования достаточно мембраны 50G (8 л/час) или 75G (12 л/час). Галлон (G) в сутки – единица измерения производительности мембран, принятая мировыми производителями. 1 G=3.785 литра.
• Ориентируясь на пропускную способность мембраны, приобретают ограничитель потока воды. Это калиброванная трубка, по которой жидкость сбрасывается в канализацию. Для мембраны 50G подойдет ограничитель потока со значением 300, для 75G – 450, для 100G – 550. С низким давлением в водопроводе можно брать ограничитель с меньшим значением.

• Рекомендуется так же замерить место под мойкой, чтобы быть уверенным, что выбранная модель там поместится.
• Для правильной герметизации соединений приобретается ФУМ-лента.

Установка и подключение обратного осмоса своими руками

Подготовительные работы просты:

1. Перекрываем доступ воды в квартиру.
2.  Сбрасываем давление в трубах, на 1 минуту открыв один из кранов.

Порядок монтажа указан в инструкции, входящей в комплект поставки. В большинстве случаев прибор размещают под мойкой: такое расположение обеспечивает свободный доступ для профилактического обслуживания и прячет его от солнечного света.

Схему подключения можно увидеть на следующем изображении.

Монтаж питьевого крана

На мойке или на столешнице рядом устанавливается отдельный кран для чистой питьевой воды.

• Сверлим отверстие в месте крепления. Его выбираем так, чтобы избежать перегибов или перекручивания подводки.

Некоторые мастера оклеивают поверхность столешницы вокруг будущего отверстия пластырем: это позволяет избежать сколов. Сверлят в два приема: сначала сверлом 6 мм, а потом расширяют до 12. Рваные края подравнивают надфилем.

• Оснастив кран декоративной накладкой и резиновой шайбой, вставляем его в отверстие. Снизу надеваем резиновую шайбу меньшего размера, пластиковое кольцо и остальные элементы, указанные на схеме, и затягиваем резьбовые соединения.

Следует тщательно удалить стружку и другие загрязнения из-под резиновой прокладки, обеспечивающей герметичность.

В дальнейшем останется только подсоединить питьевой краник к выходной трубке от фильтра обратного осмоса.

Подключение к водопроводу

Соединение с водопроводом осуществляется посредством муфты (адаптера, тройника), в которую вставляется кран подачи воды из комплекта. Обычно тройник монтируется в месте соединения водопровода с гибкой подводкой, идущей к смесителю.

Порядок действий:

• Отключаем подводку смесителя для холодной воды от водопровода.
• Подсоединяем подводку к адаптеру, проверив наличие резиновой прокладки.
• Вкручиваем кран подачи воды в муфту-адаптер.
• Отвинчиваем гайку со штуцера подачи воды и надеваем ее на пластиковую трубку из комплекта фильтра (см. фото).
• Саму трубку натягиваем на штуцер и закручиваем гайку от руки без применения ключа, с небольшим усилием.
• Кран подачи воды может комплектоваться быстроразъемным цанговым соединением, в этом случае нужно просто вставить трубку до упора.

• Закрываем кран подачи воды и проверяем стыки на предмет протечек.

Герметичность соединений обеспечивает использование ленты ФУМ.

Подкачивающую помпу при необходимости размещают между фильтрами предварительной очистки и осмотической мембраной. Это продлит срок эксплуатации насоса: он не будет изнашиваться из-за попадания песка и ржавчины. Реле управления насосом должно располагаться между мембраной и накопительным баком.

Для монтажа измерительных приборов, например манометра, используются трехходовые вентили.

На этом же участке располагается четырехходовой перепускной клапан. Он перекроет воду при наполнении накопительного бака.

Установка упрощается, если все устройства помещены производителем в единый корпус. Именно такие модели легче всего устанавливать самостоятельно.

Подключение к канализации

Для слива грязной воды в канализацию в дренажной трубе мойки проделывается отверстие диаметром 7–8 мм. Дальше порядок будет таким:

• На часть хомута с отверстием клеим прокладку.
• Фиксируем хомут так, чтобы его фитинг совпал с просверленным отверстием в сливной трубе.
• Ключом затягиваем гайки на хомуте.
• В фитинг хомута вставляем выводную трубку, смазанную силиконом, которая обычно имеет черный цвет. Все эти детали идут в комплекте поставки. Трубка должна быть направлена вниз, а не упираться в стенку сифона. Так вода, сбрасываемая в канализацию, будет издавать меньше шума.

Важно! Нельзя размещать сливное отверстие в нижней точке изгиба сифона. Желательно проделать его выше гидрозатвора. Участок, на котором будет закреплен хомут, должен быть ровным, без изгиба: только так получится добиться герметичности стыка.

Установка фильтрующих элементов и накопительного бака

Модули фильтрационной системы нужно компактно и удобно скомпоновать под раковиной. Выбираем стенку, на которой будет висеть блок фильтров, и вкручиваем в нее шурупы. Дальше действуем по такой схеме:

• Устанавливаем картриджи в колбы фильтров, четко соблюдая очередность, прописанную в инструкции.
• Вставляем мембрану в корпус.

• Трубки для соединения частей фильтра смазываем силиконом и подключаем в правильном порядке.

Схема подсоединения трубок:

• Трубка подачи воды – входное отверстие первого фильтра.
• Накопительный бак – входное отверстие фильтра 5-й ступени.
• Выход 5-й ступени – питьевой кран.
• Выход мембранного фильтра (4-я ступень) – дренажное отверстие (хомут).

Как подсоединяются трубки:

• Обрезаем трубку по размеру под прямым углом (должен быть небольшой запас, трубка будет заглублена на 1–1,5 см с каждой стороны).
• Нажимаем пальцами на цангу – пластиковое кольцо, которое выступает из колбы, – и аккуратно достаем заглушку. Если она не вынимается, нужно нажать немного сильнее, чтобы давление было равномерным.
• Снова надавливаем на цангу и вставляем трубку так, чтобы она вошла до упора.
• Надеваем стопорную клипсу-полукольцо на цангу.
• Проверяем качество соединения, потянув трубку на себя.

Чтобы подключить накопительный бак, на резьбу патрубка, уплотненную ФУМ-лентой, закручиваем кран из комплекта, а в него вставляем нужную трубку.

Многие производители не выделяют минерализатор в дополнительную ступень. Как правило минерализатор совмещает в себе функции угольного постфильтра и минерализующую.

Сборка и установка систем популярных марок: видео

Принцип установки обратноосмотических систем одинаков, но продукция разных фирм имеет свои отличия. На российском рынке широко известны  фильтры следующих производителей:

• «Atoll» — это самая первая система обратного осмоса в России. Имеет огромный опыт разработки, поддержки и совершенствовании технологии обратного осмоса в России на протяжении 25 лет. Широкий модельный ряд не оставит без выбора даже самого притязательного покупателя. Поставляется как в виде набора из фильтрующих картриджей, так и компактным готовым блоком. Такой модуль легко подключить самостоятельно. Есть бюджетные и продвинутые модификации.

Процесс  установки рассмотрим на примере системы обратного осмоса Atoll A-575 Box STD (Sailboat)

• «Гейзер» – системы осмотической очистки серии «Престиж». В комплекте к ним поставляется накопительный бак, позволяющий набрать воду для питья в любое время. Модели, имеющие в названии букву «П», комплектуются насосом, повышающим давление в системе, и стоят дороже. Литера «М» указывает на наличие модуля минерализации.

• «Аквафор». Один из лидеров в производстве фильтрующих систем. У каждой модели в комплекте – расширительный бак объемом 5 литров. Осмотические мембраны от «Аквафор» хорошо работают даже при небольшом давлении в водопроводе без установки дополнительного насоса: достаточно всего в 1,5 атмосферы. Еще одна отличительная черта – экономное использование жидкости: на удаление примесей с мембраны расходуется не более 20 % от общего объема воды.

• «Барьер». Лучшая модель по отзывам – «Осмо 100». Имеет 5 ступеней очистки, 8-литровый накопительный бак. Стоит дешевле аналогов других фирм, при этом не уступает им по качеству. Из недостатков – отсутствие минерализатора.

• «Аквапро». Отлично зарекомендовавшие себя фильтрующие системы с хорошим соотношением цена/качество. Популярная модель – AQUAPRO AP 600 с большим накопительным баком на 12 л и 5-ступенчатой фильтрацией.

Запуск и промывка

Перед началом эксплуатации необходимо промыть и проверить систему. Это делается так:

• Промывают фильтрующие элементы, пустив воду при закрытом вентиле накопительного бака. Сливается около 10 литров воды. Одновременно с промывкой из системы вытесняется воздух.
• Останавливают подачу жидкости в фильтр. Проверяют наличие протечек. При необходимости исправляют огрехи при подсоединении.
• Наполняют систему при открытом вентиле накопительного бака. На это потребуется несколько часов. После всю жидкость сливают.
• Для питья и приготовления пищи употребляют воду только после повторного наполнения емкости.

Обслуживание и замена картриджей

В эксплуатируемой установке осмотической очистки всегда содержится вода. Если она застоится, появляется неприятный затхлый запах. Избежать этого просто: каждый день нужно обновлять воду, сливая из системы хотя бы 0,5 литра.

Замену картриджей или осмотической мембраны производят, ориентируясь на сроки, указанные изготовителем, или на ухудшение качества очистки.

• Фильтры предварительной очистки эксплуатируются не более 6 месяцев.
• Угольный постфильтр, завершающий очистку воды, рассчитан на 1 год работы.
• Осмотическая мембрана прослужит до 2,5 лет.

Замена очищающих элементов осуществляется просто:

• Перекрываем подачу воды в систему на входе.
• Открываем питьевой кран и по максимуму сливаем жидкость из системы.

Полностью удалить воду из устройства невозможно, поэтому на пол стелют ветошь, чтобы не залить соседей.

• Если расположение картриджей не позволяет извлечь фильтрующие элементы, отсоединяем трубки и вынимаем оборудование из-под мойки.

Mr. Build рекомендует: промаркируйте или сфотографируйте трубки, чтобы не перепутать их при сборке. Также сделайте фото снятых картриджей, на которое удобно ориентироваться при установке новых сменных элементов.

• Крышки колб откручиваем и извлекаем содержимое фильтров.
• Сетку фильтра очистки от механических примесей промываем струей воды, содержимое других картриджей заменяем. Сами колбы внутри тоже тщательно промываем.
• Закручиваем крышки колб, особое внимание уделяя состоянию резиновой уплотнительной прокладки. Собираем систему и тестируем на наличие протечек.

Грамотный подбор, монтаж и правильный уход позволит эксплуатировать систему обратного осмоса длительное время без потери качества очищаемой воды.
